чертежи деревянной лестницы, фото, видео, пошаговая инструкция » Интер-ер.ру

Современные жилища часто строятся в два, а то и в три этажа, поэтому возникает необходимость оборудования лестниц, которые добавляют индивидуальность в интерьер любого дома. Часто деревянные лестницы стараются изготовить своими руками, но для этого нужно обладать некоторыми специальными знаниями. В этой статье – все о лестницах на второй этаж из дерева, чертежи конструкций с поворотом 180 и 90 градусов, видео и фото в помощь мастеру.

Деревянная лестница – преимущества конструкции

Внутренняя деревянная лестница в последнее время пользуется широкой популярностью при строительстве жилых и дачных домов, а учитывая, что загородное строительство стремительно набирает темпы, спрос на лестницы из дерева возрастает.

Деревянная конструкция, соединяющая два этажа, обладает множеством положительных качеств:

  1. На первом месте стоит экологическая безопасность. В последнее время в строительстве появилось много материалов, которые содержат фенолы и формальдегиды, отравляющие обстановку и влияющие на здоровье, на их фоне дерево отличается чистотой и полной безопасностью. Деревянная лестница – гарантия безопасности здоровья домочадцев, а также братьев наших меньших.

    Деревянная лестница — это прежде всего экологическая безопасность

  2. Второе привлекательное качество деревянных лестниц – разнообразный дизайн. Дерево легко обрабатывается, можно изготовить индивидуальную конструкцию с высокими декоративными и индивидуальными качествами. Часто изготовление и отделка лестниц выполняются собственниками жилья своими руками. Дерево легко обработать морилкой или лаком, покрасить водно-дисперсными составами, что придаст определенный шарм интерьеру.
  3. Для оформления дома часто используют внутренние лестницы из ценных пород дерева, когда неповторимая текстура древесины с уникальным рисунком прекрасно вписывается в интерьер согласно задуманных дизайнером планов.
  4. Доступность древесины для изготовления лестниц – материал высокого качества легко приобрести за доступную цену повсеместно.

Есть у деревянных лестниц и минусы: дерево легко воспламеняется и очень быстро сгорает, при эксплуатации в режиме повышенной влажности дерево легко разрушается от биологических поражений (синева, грибок, плесень).

Совет! При изготовлении лестничных маршей и ступеней из дерева, следует предварительно предусматривать пропитку деревянных деталей специальными составами.

Лестницу из дерева своими руками сделать нетрудно, нужно обладать некоторыми мастеровыми навыками, необходимо также правильно выполнять расчет конструктивных элементов. Подробнее об этом.

Виды внутридомовых деревянных лестниц

Для подъема на второй и последующие этажи в жилых строениях принято обустраивать двухмаршевые лестницы (угол поворота 90 или 180 градусов).

Для домов большой площади часто устраивают лестницы с промежуточной площадкой между маршами, которая позволяет получить дополнительную площадь для обустройства зон отдыха, кроме этого площадка может служить для объединения нескольких лестниц, обслуживающих дом.

Часто встречаются деревянная междуэтажная лестница с промежуточной площадкой, а также лестница с забежными ступенями. Последний вариант лестницы располагается обычно в углах строения, что значительно экономит площадь дома. Забежная лестница из дерева сочетает изящностью винтовой конструкции и практичностью классической маршевой.

Важно! Любая конструкция лестниц из дерева требует предварительных тщательных расчетов.

Лестница из дерева: подготовка к возведению

Для изготовления лестницы необходимо использовать древесину твердых пород дерева, отлично подойдут: бук, клен, дуб, лиственница. Для бюджетных вариантов годится сосновая древесина высокого качества.

Совет! Используя сосну для устройства междуэтажной лестницы, стоит тщательно выбирать древесину без сучков. Древесина сосны при деформации ослабляется ввиду возможного выпадения сучков.

Ширина лестницы принимается индивидуально для каждого объекта, при этом учитываются два аспекта: свободное передвижение и имеющееся свободное пространство.

Деревянная лестница с коваными элементами

Материалы и инструменты для изготовления деревянной лестницы

Для изготовления лестницы своими руками потребуются:

  • Брус деревянный для несущих конструкций лестницы – минимальный размер 100х100 мм.
  • Доска обрезная – используется пиломатериал толщиной от 40 до 50 мм.
  • Поручни, перила, балясины – обычно приобретаются готовые столярные изделия.
  • Клей столярный.

Из инструментов при монтаже лестничных конструкций не обойтись без ножовки по дереву; набора сверл; стамески; напильника; топора; молотка; угольника; линейки стальной; уровня строительного. В качестве крепежа при устройстве лестницы на второй этаж используются: гвозди, саморезы, шурупы. Для работы необходим следующий электроинструмент: шуруповерт, перфоратор, дрель, электролобзик.

Поворотная лестница на 90 (180) градусов

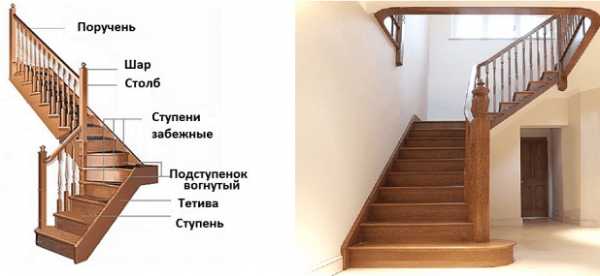

Поворотная лестница на 90 (180) градусов включает следующие конструктивные элементы:

  1. Косоуры (тетивные балки) – несущие конструкции лестницы, которые поддерживают лестницу в пространстве с максимальными нагрузками от веса конструктивных элементов, вещей и людей.
  2. Ступени — различают прямые и забежные ступени в поворотных лестницах.
  3. Ограждающие элементы лестничных конструкций — деревянные балясины, перила, поручни. Обычно ограждающие конструкции возводят из готовых элементов, которые производит промышленность.

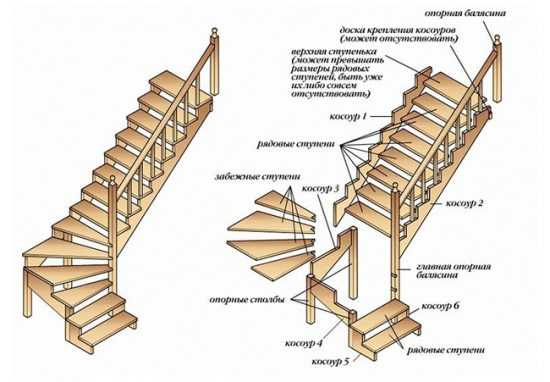

Схема: детали лестницы

Расчет поворотных лестниц выполняется несколькими способами:

  • Расчет по геометрическим формулам.
  • Расчет графическим способом – при этом способе расчета необходимо выделить центральную линию марша. В криволинейной конструкции центральная линия располагается параллельно краю (внутреннему) лестничной конструкции на расстоянии, соответствующем середине ширины ступени.
  • Онлайн-калькулятор – сервис позволяет легко и быстро выполнить необходимые расчеты конструкции деревянной лестницы по предварительно выполненным замерам. Основные данные, которые требуется определить предварительно: длина и ширина проема, высота ступеней, толщина тетивной балки, выступ ступеней.

Схема: деревянная лестница на одном косоуре

При выполнении расчетов параметров лестницы собственными силами, стоит определиться с видом конструкционного решения: лестница с межмаршевой площадкой или забежными ступенями. Но для всех конструкций имеются определенные правила и рекомендованные допуски:

  1. Ширина поворотной ступени с узкой стороны не должна иметь размер менее 10 см (узкая сторона).
  2. Разбег ширины узкой и широкой ступени — максимальное значение не должно превышать 10 мм.
  3. Ширина пролета (марша) для индивидуальных жилых домов — от 90 см.
  4. Ширина поворотной ступени по центру — не менее 20 см.
  5. Высота лестничных ступеней – рекомендовано соблюдать высоту 10 см.
  6. Уклон лестницы – максимально 45º, при меньших значениях лестница будет более пологой. Наиболее удобной считается лестница с углом наклона в диапазоне от 25 до 35 градусов.

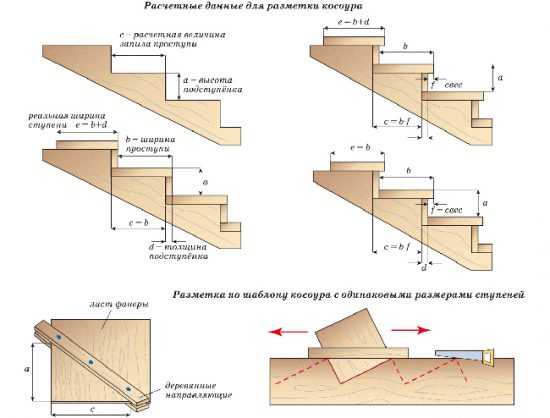

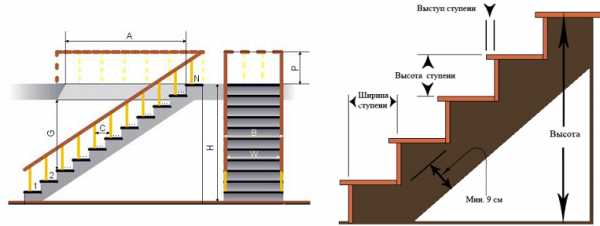

Схема: косоур

При проектировании деревянной лестницы большое значение имеют предполагаемые размеры высоты и ширины ступеней, эти параметры определяются исход из длины среднего шага человека, который равен 60 см.

Расчет производят по формуле: 2b + c = 60 (см), где b, с — значение высоты и ширины ступеней проектируемого лестничного марша. Результат, полученный при расчете по указанной формуле, соответствует ширине проступи, при которой нога устойчиво опирается на всю ширину ступени, обеспечивая безопасное восхождение и спуск по лестнице. Это значение стоит соблюдать, при увеличении ширины шаг будет сбиваться, при уменьшении – опора для ноги будет недостаточной, что может привести к травмам.

При затруднении с выполнением самостоятельного расчета лестницы, лучше всего обратиться в специализированную организацию или воспользоваться предлагаемым онлайн-расчетом.

Практические моменты устройства лестниц из дерева внутри строений более полно отражены в схемах, на фото и видео, приложенных к этой статье.

Деревянная лестница с забежными ступенями: видео

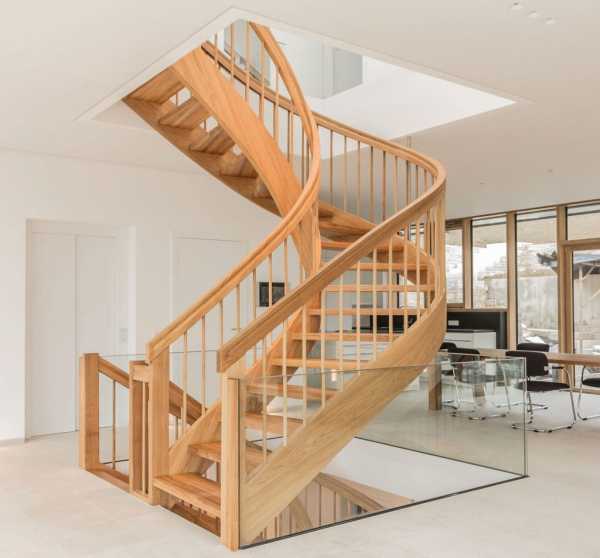

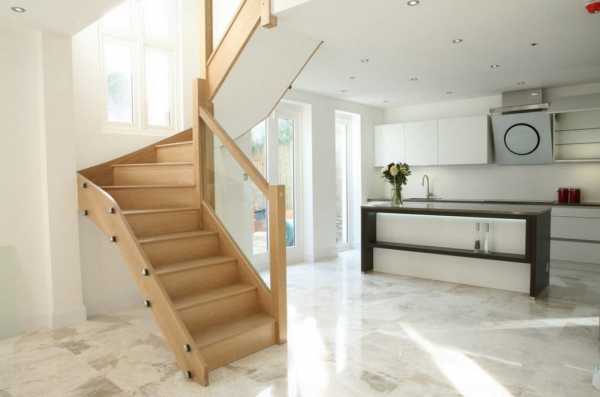

Деревянная лестница в доме: фото

inter-er.ru

выбор формы и вида [расчет параметров]

Актуальным вопросом при строительстве частного дома в два этажа является проектировка и установка лестницы. Наибольшую популярность имеют варианты маршевого типа. Они обладают множеством достоинств, среди которых эргономичность и безопасность. В большинстве случаев можно встретить маршевые лестницы с поворотом на 180 градусов. Это конструкции п-образной формы, которые отличаются высокой надежностью и прочностью.

Общая характеристика

Видов лестниц по своей проектировке существует множество, но не все они подходят в определённых условиях. В том случае, когда необходимо максимально сэкономить пространство, выбирают лестницу с поворотом на 1800, особенно тот вариант, в котором площадка заменяется забежными ступенями. В этом случае нагрузка, оказываемая на лестницу, распределяется на две стенки. Используя такую модель маршевой лестницы, можно не только сэкономить свободное пространство, но и повысить степень безопасности во время перемещения.

Для достижения развёрнутого угла мастера используют следующие архитектурные особенности:

  • установка двойного или тройного марша с площадкой прямоугольной формы;
  • монтаж двух лестниц с использованием забежных ступеней;
  • устройство конструкции полувинтового вида;
  • комбинация всех или нескольких вариантов перечисленных выше.

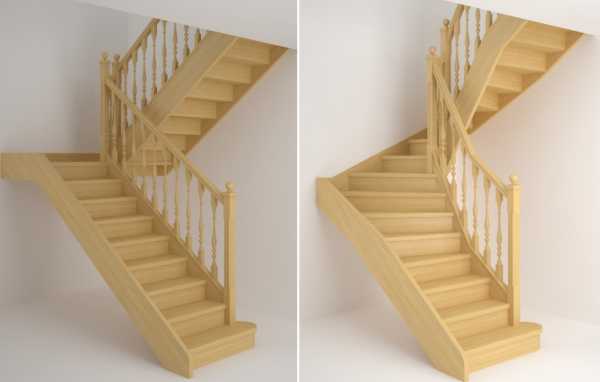

Лестница с площадкой и забежными ступенями

Выполнить самостоятельный монтаж лестницы несложно, так как на рынке представлен довольно большой выбор готовых элементов для сборки. Деревянную лестницу с поворотом на 180 градусов можно спроектировать и смонтировать, выбрав нужные модули.

Этап №1 – выбор формы и вида

Особенностью монтажа поворотной лестницы в частном доме является тот факт, что здесь не требуется беспрекословно придерживаться всех норм и ГОСТов. Но, основные моменты необходимо сохранить, в противном случае пренебрежение ими может повлечь за собой понижение степени безопасности. Прежде чем выбрать нужную вам модель лестницы, необходимо определиться с формой каркаса, а также изучить особенности той или иной конструкции.

Форма каркаса

Лестница может быть изготовлена как из дерева, так и из металла. В любом случае её каркас имеет три варианта устройства:

  • Косоуры. Предполагается использование одной или двух несущих балок. На них монтируются ступеньки.

  • Тетивы. Устройство каркаса построено на наличии двух балок, поддерживающих ступени по бокам.

  • Больцы. С одной стороны ступени крепятся к стене, с другой – к полу и потолку при помощи металлических стержней.

Конструктивная особенность

По особенностям своей конструкции лестницы подразделяют на такие виды:

  • Маршевого типа. В конструкцию входят отдельные марши. По их количеству лестницы подразделяются на одно-, двух- и более маршевые. По своей форме бывают прямые, лестницы на 180 градусов с площадкой или с забежными ступенями. Последние чаще встречаются с обеспечением поворота на 90
    0
    , 1800, 3600.

  • Винтового типа. Такие лестницы имеют поворот вокруг своей оси. Их используют, если в доме не хватает свободного пространства для маршевой конструкции. Но, существуют трудности в их расчёте и монтаже.

  • Складного типа. Такой вариант лестниц относится к переносному виду. Для стационарной установки они не подходят.

На видео: деревянная лестница с забежными ступенями (опыт горожанки).

Этап №2 – выбор места расположения

Выбирая место установки лестницы, необходимо опираться на следующие моменты:

  • площадь помещения;
  • расположение помещения в обобщённом плане дома;
  • форма самой лестницы.

Если в доме свободного пространства мало, то большая монолитная лестница будет не уместна. Мало того, что она займет много места, вокруг неё еще нужно обыграть пространство. Для малогабаритной комнаты подойдет вариант у стены, забежная лестница с поворотом на 180 градусов или винтовая, размещённая в угловой части помещения.

Как сократить размер проёма для лестницы

Оптимальными для комфортного пользования лестницей являются следующие параметры:

  • высота ступени не более 170 мм;
  • ширина поступи – 300 мм;
  • угол уклона от 25 до 40 градусов.

Но такие данные требуют достаточно место для установки лестницы, а также широкого проёма на второй этаж. Уменьшить размер проёма можно путём пропорционального уменьшения размеров высоты и ширины ступени.

Этап №3 – расчёт параметров

При устройстве лестницы с поворотными ступенями на 180 градусов необходимо знать, какие параметры обязательно учитываются и как правильно их рассчитать. По рекомендациям профессионалов, достаточно учесть несколько основных факторов, чтобы конструкция имела презентабельный вид, была удобна и безопасна в эксплуатации.

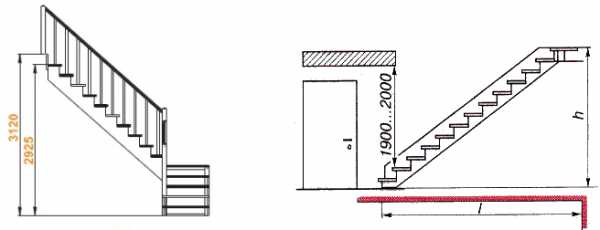

Высота лестницы

Высотой лестницы является величина, которая выражает расстояние от уровня пола до перекрытия первого этажа. Обычно верхний конец конструкции упирается в потолок. Непосредственно над конструкцией делается проём для удобства передвижения. Следующий нюанс, который необходимо учесть для практичности конструкции, это расстояние от ступени до потолка. Для этого учитывается рост самого высокого человека в семье и прибавляется 10 см.

По нормативным документам стандарт составляет 2 м. Этот параметр должен соблюдаться на протяжении всей лестницы.

Длина лестницы (длина марша)

В тех случаях, когда обустраивается маршевая лестница в 180 градусов с площадкой традиционного типа, её длина приравнивается к длине одномаршевого пролёта или сумме маршей, на которые она разделяется. В последнем случае необходимо прибавлять и длину площадки, которая монтируется между ними.

Если речь идёт о винтовой конструкции, то рассчитать необходимо среднюю длину марша. Замеры нужно определять на расстоянии 50 см от края пролета. Аналогичные расчёты выполняют и для лестницы с забежными ступенями.

Ширина лестницы в частном доме

Шириной лестницы является параметр, выражающий расстояние между двумя поручнями конструкции или от стены до поручня. По стандартам она может составлять:

  • 900-1000 мм;
  • 1250 мм;
  • 1500 мм.

Многие нормативные документы предполагают определённые стандарты некоторых значений, которые необходимо учитывать при составлении проекта лестницы.

Ширина маршевой лестницы

Определённые параметры ширины маршевой лестницы определяют её функциональность:

  • 1500 мм – конструкция, обеспечивающая высокий уровень комфорта;
  • 1000-1200 мм – модель с такой шириной гарантирует комфортное пользование;
  • 800-1000 мм – это рекомендуемая ширина для конструкции, которая располагается непосредственно у стены;
  • параметры меньше 800 мм подходят для устройства конструкций вспомогательного типа.
Ширина маршевой лестницы с забежными ступенями

Для конструкции, обустраиваемой с забежными ступенями, выбор невелик. Минимальная её ширина должна быть 1100 мм.

Ширина винтовой лестницы

Винтовая лестница может обустраиваться со следующими параметрами ширины: 1400 мм – для полноценного комфортного использования, 1100 мм – минимальные параметры. Причиной этому является форма забежных ступеней — они сужаются к центру, следовательно, полезная площадь уменьшается. Компенсируется это за счёт ширины устройства.

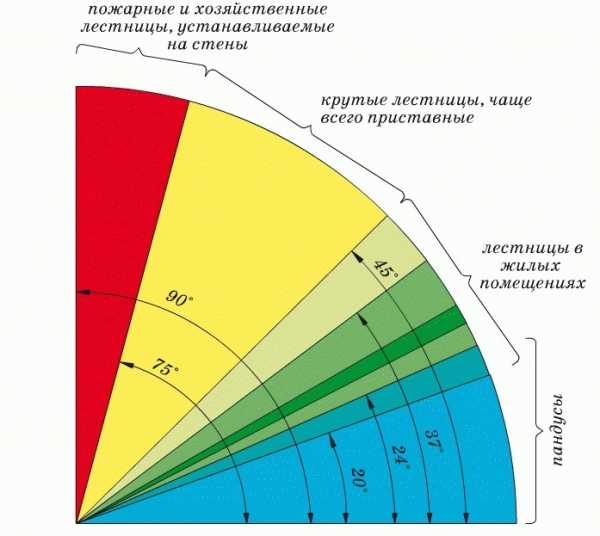

Угол наклона лестницы (крутизна)

Важным параметром для удобного пользования лестницей является угол её наклона. Для каждого вида он разный. Несмотря на то, что большой угол наклона позволяет значительно сэкономить пространство в доме, лестница становится менее комфортной.

Приведём некоторые нормы, которые обычно используют для устройства лестниц в отношении их крутизны:

  • пожарные и хозяйственные виды, устанавливаемые непосредственно на стены – от 750 до 900;
  • лестницы приставного типа – от 450 до 750;
  • конструкции для жилых помещений – от 200 до 750;
  • для пандусов подходят параметры от 00 до 240.

Оптимальным показателем угла наклона для комфортного пользования лестницей в жилых домах считаются параметры от 240 до 370. Если лестница имеет крутизну свыше 450, то спуск необходимо производить только спиной вперёд.

Число ступеней лестницы

Следующий вопрос, на который следует ответить при проектировании, количество ступеней. В этом плане норм не существует. Всё зависит от длины лестницы. Специалисты рекомендуют делать одинаковое количество ступеней в каждом марше. Но, на практике не всегда так получается.

Высота поступи (расстояние между ступенями лестницы)

Оптимальный вариант для комфортного передвижения по лестнице является высота поступи в 150 мм. Часто при устройстве конструкции возникает проблема лишней высоты. Её легко устранить путём регулирования этого параметра между первой и второй ступенькой или последней и предпоследней.

Шаг лестницы (ширина ступени)

Удобное перемещение по лестничной конструкции обеспечивает расположение ступни человека на ступени. Обеспечить это может только ширина элемента не менее 230 мм. Реально в обиходе можно встретить лестницы с шагом и 100 мм, но удобства достичь в этом случае невозможно. Часто это заканчиваются травмами. Привносят неудобство в использовании и ступени шириной свыше 650 мм, так как через них постоянно сбиваются и оступаются.

Ширину ступени увеличивают посредством обустройства некоторого её нависания над опорой. В этом случае имеются свои нормы. То есть, нависать ступенька не должна больше, чем на 50 мм.

Это рекомендуемые значения для безопасного передвижения

Длина ступени лестницы

Параметр длины ступеньки определяется строением деревянной лестницы. В том случае, если она состоит из двойной тетивы, длина ступеньки равна расстоянию между ними (минимальное значение — 80 см). Конструкция на косоуре предполагает длину элементов по желанию заказчиков.

Длина ступени соответствует ширине лестничного марша

Этап №4 – точный расчёт размеров лестницы

Все элементы в лестничной конструкции взаимосвязаны между собой. Произвести их подсчёт помогут элементарные знания по геометрии. Главными параметрами, с которых следует начинать — это длина и ширина конструкции. Рассмотрим пример расчёта для комнаты, которая не ограничена пространством для установки двухмаршевой лестницы.

Начинают с вычисления длины лестницы. Определить её можно следующим способом:

  • К высоте комнаты прибавляется толщина перекрытия. Для данного примера высота комнаты составляет 3000 мм, а перекрытия 200 мм. В результате получают 3200 мм. Затем полученный результат делят на 160 мм, то есть на высоту ступенек, и получают 20. Это означает, что количество ступеней в этом случае равно 20.
  • Далее необходимо определиться с шириной ступени. Специалисты рекомендуют устраивать их шириной в 300 мм. Если учесть уровень выноса ступени, то для определения длины лестницы необходимо умножить количество ступеней на 250 мм. В итоге получают конструкцию длиной 5000 мм.
  • На следующем этапе приступают к расчёту ширины двухмаршевой деревянной лестницы. Выполняется он следующим способом: из высоты комнаты вычитают ширину просвета, который по нормам составляет 1900 мм. В итоге получаем результат 1100 мм. Затем необходимо его разделить на параметр высоты ступени – 160 мм, в результате чего получают число ступеней, над которыми размещают перекрытие. В этом случае получается приблизительно 7 ступеней.
  • Оставшиеся 13 ступеней размещают в зоне отсутствия перекрытий. В противном случае передвижение по ним будет не комфортным. Так, ширина ступени в этом случае составляет 300 мм, ширину прохода рассчитывают по формуле 13 умножают на 300 мм и получают 3900 мм.

Отличными помощниками в более серьёзных расчётах, таких как для лестницы с поворотом ступеней на 180 градусов, станут онлайн-калькуляторы, которые можно найти в интернете.

Этап №5 – детальный чертёж и эскиз

Перед тем как начать расчёты поворотной лестницы на 180 градусов, необходимо создать эскиз конструкции. Для маршевой лестницы на эскизе обязательно указывают размеры. На бумагу наносят не только параметры конструкции, но и самого помещения. Обязательно отмечают места расположения окон, дверей и прочего. Некоторые примеры чертежей можно увидеть на представленных ниже фото.

Любому потребителю хочется иметь комфортную и красивую лестницу. Но кроме этих свойств, конструкция должна обладать надёжностью и высокой прочностью. Только в этом случае обитатели смогут ощущать удобство при её использовании. Не следует забывать и о поручнях, которые выступают не только декоративным элементом, но и прекрасной защитой от падений при движении по лестнице.

Ошибки проектирования и советы экспертов (1 видео)

Интересные модели лестниц (48 фото)

dekormyhome.ru

Лестница с поворотом на 180 градусов своими руками

Прямая маршевая конструкция – без сомнений, самый безопасный и удобный для подъема и спуска вариант. Однако далеко не всегда доступный: скромные размеры коридора или прихожей часто сильно ограничивают площадь лестничного пролета. Ну а в зале тратить площадь на лестницу хочется и того меньше. Поэтому часто даже при нормальной высоте второго этаже сооружают варианты с поворотом на 90 или 180 градусов.



Варианты конструкций

Чаще всего своими руками реализуется модификация с углом на 90 градусов: она и сооружается проще и поворот на 90 градусов удобней, чем на 180. Последний же возникает в тех случаях, когда место для лестницы на второй этаж действительно крайне невелико, а винтовой вариант категорически невозможен.

Сделать это можно двумя способами.

  • На участке поворота устанавливается межэтажная площадка. По сути, получают два прямых марша под очень хорошим углом наклона и платформу, шириной в два марша плюс минимальное расстояние между ними. Построить такую конструкцию ненамного сложнее, чем прямую, хотя расчетов придется провести больше: для двух секций, а не для одной.
  • Можно выполнить поворот за счет забежных ступеней – проступей трапециевидной формы, формирующих собой угловой сектор. Этот вариант сложнее, но интересен тем, что обеспечивает непрерывный подъем без смены ритма движения. На фото – деревянная поворотная лестница.

Забежные ступени в любом случае менее безопасны и удобны, так как здесь только одна нога получает достаточную опору. Однако в условиях жесткой экономии места, часто другого выхода просто нет.

Создание проекта

Самым сложным является не построить лестницу с поворотом на 180 градусов, а сделать для нее рабочий чертеж.

  1. Сначала чертят вертикальную проекцию, с помощью которой рассчитывают оптимальные соотношения высоты и ширины ступенек без учета их формы.
  2. На чертеже, соблюдая масштаб, рисуют горизонтальную проекцию лестницы на второй этаж. Отсекают линией сегмент окружности. Середину линии обозначают точкой А, она же является центром всей окружности.
  3. На прямых участках откладывают ширину ступеней – до начала изгиба. Можно оставить все эти проступи прямыми, а забежными оставить только те, что оказались в сегменте окружности, но такая лестница будет не слишком удобной Желательно увеличить число забежных ступеней, чтобы подъем был более равномерным.
  4. По границе между прямыми и забежными ступенями отмечают линию DE от одного до другого края. Через точку А проводят перпендикулярно линию. На пересечении с краем окружности ставят точку В.
  5. Посередине маршей чертят кривую, обозначающую линию движения.
  6. От пересечения прямой AB и линии движения влево откладывают отрезок величиной с половину ширины обычной ступеньки. Точку обозначают 1 – это граница центральной забежной ступени. От точки 1 откладывают до пересечения с кривой отрезок, равный полной ширине. Точку обозначают 2 – это граница второй ступени. Операцию повторяют, пока не получат точки для всех трапециевидных проступей.
  7. Через точку A и точки 1, 2. 3 и так далее проводят прямые. Они и обозначают границы ступеней.
  8. То же самое проделывают с правой частью лестницы, и получают рабочий чертеж для расчета материалов и строительства лестницы.

Монтаж деревянной конструкции с поворотом на 180 градусов

  1. Принципиальным отличием поворотной лестницы от обычной является установка опорного столба, к которому и будут закрепляться забежные проступи. Для него выбирают брус сечением не менее 10*10 мм и соответствующей длины.

На чертеже закругление при вычислениях выполняется. Но на практике сделать это довольно сложно. Куда проще соорудить вариант, в котором это закругление остается условным, а забежные ступени достигают границ прямоугольного участка и имеют соответствующую форму.

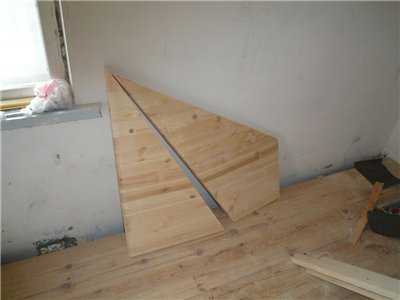

  1. Из деревянного бруса нарезают 6 косоуров: режут балки нужной длины, отмечают и выпиливают выступы по ступени.
  2. Нижние косоуры закрепляют к полу на опорный брус. Верхними концами один фиксируется анкерами к стене, второй либо входит в паз на опорном столбе, либо опирается на него. Третий косоур крепится на стену.
  3. Два верхних опираются верхними концами на перекрытье на втором этаже, нижними – один на стену, второй на опорный столб. Таким образом можно построить каркас с поворотом на 180 градусов.
  4. Из доски толщиной не менее 36 мм своими руками вырезают проступи и подступенки, если они нужны. Изделия шлифуют наждачной бумагой или шлифмашинкой.
  5. Сначала монтируют подступенки – усаживают на клей и фиксируют саморезами. Ступень укладывают сверху таким же образом. Саморез при этом углубляется, чтобы можно было замаскировать отверстие деревянной пробкой.

Возможен монтаж и без саморезов, на шканты. Для этого в косоурах и ступенях предварительно высверливают отверстия и изготавливают сами шканты. Крепеж усиливается клеем.

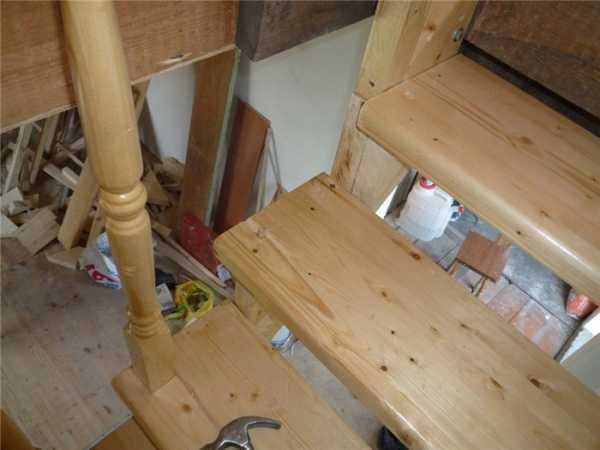

  1. На забежных ступенях формируют пазы для стыковки с опорным столбом.

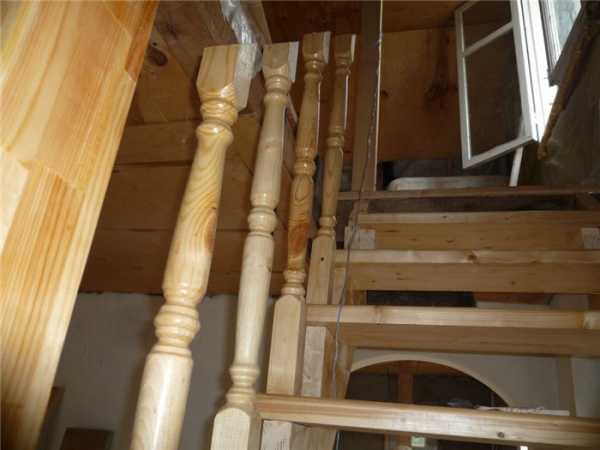

  2. Устанавливают ограждение. Нижние опорные балясины закрепляет к полу. Остальные вертикальные стойки фиксируют на ступенях саморезами.

Также можно реализовать крепеж на шканты. В этом случае в ступенях и торцах балясин проделывают отверстия нужного диаметра. Шкант, обмазанный клеем, сначала фиксируют в проступи, а затем на него накручивают стойку.

  1. Последними закрепляются на торцы столбиков перила.
  2. Готовое сооружение зашкуривают и обрабатывают антисептической грунтовкой. Для отделки изделия используют морилки, краски и лаки.

На видео подробно рассказывается о том, как построить лестницу с углом поворота в 180 градусов своими руками.

lestnica-info.ru

Расчет лестницы на второй этаж с поворотом на 180 своими руками

Для того, чтобы совершить правильные расчёты, нужно прежде всего вникнуть в конструктивные особенности лестницы. Основные виды каркаса поворотных лестниц — это с поворотом на 90 градусов, то есть в виде буквы Г, и на 180 градусов — в виде буквы П. Эти разновидности могут быть представлены в виде следующих конструкций.

Самый обычный вариант — это маршевая лестница. Типичной особенностью маршевой установки является то, что она состоит примерно из 10 ступеней. В ней присутствует вставка из одного или нескольких пролётов, и поэтому конструкция бывает одно-, двух- или даже трехмаршевая. Также она может быть с забежными ступенями с поворотом на 90, 180 и 360 градусов и иметь лестничную площадку.

  • Она может быть сделана из металла или быть деревянной. Для такого типа используются ограждения в виде перил, которые должны иметь высоту не менее метра. Присутствует и такая конструкция, как «гусиный шаг» — лестница с разными по ширине ступенями.
  • Винтовая лестница изящнее маршевой , и процесс установки винтовой конструкции более трудоёмкий. В категорию винтовой сборки входит полувинтовая схема с небольшим поворотом (около 180 градусов), а также конструкция «гусиный шаг».
  • Ограждения для них также изготавливаются с поворотом на 180 градусов. Однако предназначение винтовой лестницы очень ограниченное: она не может использоваться для подъёма тяжёлых вещей своими руками на другой этаж и очень ненадёжна из — за крутого наклона.

Чаще всего складная конструкция является наружной и имеет очень низкие ограждения.

Методы расчетов

Для того, чтобы самостоятельно выполнить расчёт модульной лестницы с поворотом на 180 градусов на второй этаж, нужно знать методы, с помощью которых производятся измерения своими руками. Для этого можно попробовать специальные компьютерные программы, отвечающими за проектирование моделей.

Также предлагается использовать чертежи с подробными обозначениями. Однако если Вы хотите сделать проектирование модели своими руками, то можно воспользоваться методом пропорций.

  1. Первый пункт — это изобразить лестницу и её ограждения на чертёжной бумаге в качестве вида сверху.
  2. Нужно провести центральную ось по линии поворота марша в конструкции. Особенность конструкции ширины ступенек заключается в том, что ближе к краю она расширяется, и поэтому при расчётах рекомендуется ориентироваться именно на центр.
  3. Определить контуры последней прямой ступени перед поворотом на 180 градусов.
  4. Затем понадобится найти и выделить точку опоры, относительно которой будет совершено дополнение конструкции забежными ступенями.
  5. После этого, ориентируясь на линию центра, понадобится определить глубину ступеней.
  6. И, наконец, нужно соединить выделенную точку крепления в 4 шаге с основной точкой опоры.
    Также существуют другие методы, осуществить которые самостоятельно будет непросто, например, датский метод, метод развёрток и с переносом линии вверх.

Сборка лестницы на 180 градусов

Угол наклона (крутизна)

Если стоит задача определить угол наклона конструкции, следует рассчитать размеры ступеней. В этом случае угол наклона зависит от следующих параметров: размера шага человека, ширины, длины, высоты и расстояния между забежными и обычными ступенями. Средний шаг человека приблизительно равен 60-70 см — это и есть расстояние между соседними ступенями.

В качестве стандартного варианта используется угол наклона около 43 градусов. Следует знать, что чем больше угол наклона, тем менее безопасной будет конструкция и тем больше получится сэкономить площади на её установку.

Иногда используется необычный вид конструкции  — «гусиный шаг». Это помогает увеличить угол наклона, поскольку в варианте «гусиный шаг» ступени имеют неодинаковый размер и чередуются для комфортного поднимания на другой этаж.



Чтобы определить угол наклона своими руками, понадобятся небольшие знания геометрии. Нужно отложить перпендикуляр от первой ступени на второй этаж, а также провести наклонную прямую от первой ступеньки до границы, где начинается второй этаж.

Таким образом, получится прямоугольный треугольник. Затем нужно будет по теореме Пифагора найти гипотенузу получившегося треугольника, для которой понадобится следующая формула: с^2=a^2+b^2, где a,b-катеты треугольника, с — гипотенуза. Затем для того, чтобы определить угол наклона, надо найти синус угла.

Формула: sin=b/c, где b — противолежащий катет. Получившееся значение можно найти в соответствующей таблице синусов и, таким образом, узнать угол наклона лестницы.

Многие пользователи рекомендуют именно установку конструкции «гусиный шаг», поскольку она позволит сэкономить около 50% пространства. Также плюс структуры «гусиный шаг» заключается в том, что она может быть расположена как на косоурах — металлической основе, так и на тетиве.

Высота лестницы

Высота каркаса лестницы- то расстояние, которое откладывается от первой ступени на второй этаж. Схема расчёта длины лестницы на второй этаж с поворотом на 180 градусов следующая: с=b+10,где b — рост, который имеет самый высокий человека, проживающий в доме.

Эта формула используется для того, чтобы рассчитать высоту любого типа лестницы, в том числе винтовой и «гусиный шаг». Если Вы вычисляете высоту своими руками, то лишние значения легко искоренить, если отрегулировать пространство между начальной и второй ступенями.
Высота обычной лестницы примерно равна 1,9 — 2,1 метра.

Длина лестницы (длина марша)

Чтобы вычислить оптимальную длину каркаса лестницы на второй этаж у маршевой конструкции, нужно знать её высоту и расстояние между началом первой ступени и местом, где начинается измерение высоты на следующий этаж. Таким образом, получится вычислить высоту по теореме Пифагора. Длина конструкции получается при сложении длин пролётов вкупе с лестничной клеткой.

Чтобы рассчитать длину у винтовой конструкции,»гусиный шаг» или же с забежными ступенями, нужно выполнить замер на расстоянии полуметра от ограждения.

Число ступеней лестницы

Высота конструкции, а также ширина пространства между ступенями меняется в зависимости от количества ступеней. В двухмаршевых рекомендуют брать равное количество ступеней между пролётами. Обычно это число не превышает 11 штук и часто зависит от нагрузки на отдельную ступеньку, однако у винтовой лестницы оно может быть больше.

Также, в зависимости от знаний количества ступенек и ширины проступи, может использоваться следующая формула: с=у*n, где у — ширина проступи, n- количество ступеней. Для варианта «гусиный шаг» берётся среднее значение ширины. Для вычисления ширины проступи используется формула у=47-х, где x — высота подступенка.

Лестницы металлические

Лестницы, спроектированные из железа, латуни или алюминия являются довольно — таки хорошим дизайнерским решением для любых домов. Плюсы такого вида лестницы: высокая надёжность, прочность и стильный вид. Чаще всего металлическая лестница представлена в виде винтовой конструкции. Ограждения или перила для этой лестницы также изготавливаются из металла и могут быть представлены в виде изящных и изогнутых узоров. Эта конструкция держится на косоурах для большей устойчивости.

Лестницы из дерева

Плюсы деревянной лестницы состоят в том, что она является довольно недорогим решением для любых домов и её будет нетрудно изготовить своими руками. Она выдерживает примерно такое же количество нагрузки, как и металлическая, но изготовить самостоятельно её будет проще.

Чаще всего они предлагаются именно в качестве винтовой или лестницы с забежными ступенями. Однако схема каркаса «гусиный шаг» также обычно выполнена из деревянной основы. Чертежи для таких лестниц изготавливаются с помощью специальных приложений на компьютере. Проектирование каркаса производится из уже готовых купленных материалов или досок, отшлифованных своими руками.

Ограждения из дерева получаются более грубыми, чем ограждения из металла, но зато являются очень надёжными и долго сохраняют тепло. Также эти ограждения могут устанавливаться отдельно друг от друга или быть сплошными — для большей безопасности.

Монтаж деревянной лестницы

homeframe.ru

Расчет лестницы с поворотом на 180

Калькулятор лестницы онлайн с поворотом на 180 градусов рассчитает все необходимые параметры деревянной двухмаршевой лестницы на косоурах с поворотной площадкой на 180 градусов.

Результатами расчета станут:

  • 3D модель поворотной лестницы на 180,
  • подробные чертежи,
  • рассчитанные размеры будущей лестницы
  • существенная экономия вашего времени, которое вы бы потратили, рассчитывая все самостоятельно!

Данные для расчета лестницы с поворотом на 180 онлайн

Для онлайн расчета лестницы с поворотом 180 градусов вам необходимо внести исходные данные - высоту проема (между чистым полом верхнего этажа и полом нижнего этажа), предполагаемую длину лестницы и ее ширину, а также предполагаемое количество ступеней (которое в процессе работы с калькулятором можно пробовать методом перебора для получения идеальной конструкции двухмаршевой лестницы).

Советуем выбирать нечетное количество ступенек для вашей деревянной лестницы - так будет удобнее по ней передвигаться, так как начинать и заканчивать движение будет одна и та же нога.

Рекомендации по идеальным размерам ступеней, оценке безопасности и комфортности лестницы будут приведены ниже. При расчетах лестницы часто прибегают к формуле "идеальной безопасной лестницы", разработанной несколько столетий назад французским инженерем Блонделем: 2 высоты ступени + ширина ступени = 63 см. Стандартная длина шага 60 - 63 см.

Какие данные вы получите в ходе расчетов?

Программа оценит введенные вами входные данные по свободному пространству в доме, которое вы хотите отвести под лестницу поворотную на 180 градусов. На основании введенных размеров будет рассчитан:

  • угол наклона лестницы на косоурах, который вы самостоятельно сможете сравнить с приведенным ниже оптимальным углом.
  • размеры ступеней и подступенков - высота, ширина
  • размеры площадки
  • размеры косоуров, размеры запилов

Также будут сформированы 3D модель лестницы и различные подробные чертежи.

Чертежи двухмаршевой лестницы с поворотом на 180 градусов

 По итогам расчетов онлайн программа лестницы сформирует чертежи на соответствующих вкладках:

  • вид лестницы сбоку
  • вид лестницы сверху
  • чертеж косоуров верхнего марша
  • чертеж косоура нижнего марша
  • подробный чертеж ступеней

 Итоговые чертежи содержат все необходимые размерные обозначения.

Давайте теперь посмотрим, какие же размеры и параметры присущи удобным, практичным и безопасным лестницам.

Оптимальные параметры лестницы для удобной конструкции

На стадии проектирования очень важно внимательно отнестись к требованиям высоты ступеней, углу наклона лестницы, ведь переделать в дальнейшем будущем уже построенную и неудобную лестницу будет очень сложно. На практике при проектировании и строительстве деревянной лестницы чаще всего используют следующие размерности и параметры:

  • Угол наклона деревянной лестницы -  29 - 35 градусов. Всё, что ниже приближается по функциональности к пандусам, занимает много места в доме. Всё, что выше - приближается больше к чердачному варианту крутой приставной лестницы, ходьба по такой лестнице неудобна, зачастую просто опасна.
  • Ширина лестницы. За стандартную величину в частном доме принимают 90 - 110 см. Если свободное пространство ограничено, можно ширину проема заузить, минимальное критическое значение - 80 см. Не забывайте, что по такой лестнице не только нужно будет ходить по одному человеку, но иногда переносить мебель и крупногабаритные предметы, которые попросту не поместятся в узкий проем.
  • Высота и ширина ступеней. Согласно стандартам максимальная удобная и нетравмоопасная высота ступенек не может превышать 200 мм. Обычно 15 - 17 см. Оптимальная ширина ступени 27 - 30 см - таким образом нога взрослого человека отлично помещается на ступень, а оптимальная высота ступени позволяет не напрягать сильно ноги во время подъема или спуска.
  • Толщина ступени. Для изготовления ступеней используют деревянные доски толщиной 4 - 5 см (тонкая будет скрипеть). Для подступенка оптимальная толщина — 2,5 - 3 см.
  • Свес ступени. Минимальный выступ деревянной ступени (свес) над подступенком - 30 мм, максимальный - 40 мм. Свес увеличивает поверхность ступени.
  • Количество ступеней для одного пролета лестницы - не более 18 штук. В среднем 10 - 12, но, конечно, это зависит от длины марша. Советуем количество ступенек сделать нечетным - таким образом, начинать и заканчивать подъем или спуск по лестнице вы будете одной и той же ногой.
  • Высота перил должна начинаться от 90 см в целях безопасности.
  • Высота в проходе лестницы - от любой ступеньки марша до пола верхнего этажа или перекрытия верхнего марша лестницы, должна составлять от двух метров.
  • Толщина косоура - изготавливается из доски толщиной в среднем 5 - 7 см.

Если говорить о нагрузках, которые испытывает стандартная лестница в жилом доме  - 300 кг/м². Прогиб не должен превышать 1/400 пролёта.

Расчет двухмаршевой лестницы с поворотом на 180 с помощью онлайн калькулятора KALK.PRO - удобный и простой способ рассчитать и спроектировать своими руками лестницу, благодаря корректным алгоритмам программы, наглядной 3D визуализации и подробным чертежам. Используйте калькулятор и сами убедитесь!

kalk.pro

Деревянная лестница с поворотом на 180°: онлайн-калькулятор

На данной странице вы можете легко и удобно произвести расчет двухмаршевой деревянной лестницы на косоурах с поворотом на 180°. П-образная конфигурация.

Просто введите ключевые размеры – и калькулятор рассчитает все необходимые параметры, выдаст чертежи, наглядную 3D модель и перечень необходимых материалов. Перед началом рекомендуем ознакомиться с инструкцией по использованию в конце страницы.

Дождитесь загрузки калькулятора, это может занять до 10 секунд.

'; blockSettingArray[0]["minSymbols"] = 0;blockSettingArray[0]["minHeaders"] = 0;blockSettingArray[1] = []; blockSettingArray[1]["setting_type"] = 1; blockSettingArray[1]["element"] = "h3"; blockSettingArray[1]["elementPosition"] = 0; blockSettingArray[1]["elementPlace"] = 2; blockSettingArray[1]["text"] = ''; blockSettingArray[1]["minSymbols"] = 0;blockSettingArray[1]["minHeaders"] = 0;blockSettingArray[2] = []; blockSettingArray[2]["setting_type"] = 1; blockSettingArray[2]["element"] = "h3"; blockSettingArray[2]["elementPosition"] = 0; blockSettingArray[2]["elementPlace"] = 3; blockSettingArray[2]["text"] = ''; blockSettingArray[2]["minSymbols"] = 0;blockSettingArray[2]["minHeaders"] = 0;blockSettingArray[3] = []; blockSettingArray[3]["setting_type"] = 1; blockSettingArray[3]["element"] = "h3"; blockSettingArray[3]["elementPosition"] = 0; blockSettingArray[3]["elementPlace"] = 4; blockSettingArray[3]["text"] = ''; blockSettingArray[3]["minSymbols"] = 0;blockSettingArray[3]["minHeaders"] = 0; jsInputerLaunch = 15;

domzastroika.ru

Поворотная лестница с забежными ступенями своими руками, фото и видео

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

  • глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
  • по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
  • высота ступеньки может варьироваться от 12 до 22 см;
  • край проступи не должен выступать более, чем на 4 см;
  • проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
    1. формула удобства: e — j = 12 см;
    2. формула безопасности: e + j = 46 см.
    3. формула шага: 2 j + e = 62 (60-64) см;
  • если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
  • расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

  1. прямая АС делит угловую ступень пополам;
  2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

  • длина лестничного проема равна 2294 мм;
  • ширина — 930 мм;
  • высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.



Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Оцените статью: Поделитесь с друзьями!

lestnitsy-perila.ru
