Содержание

Подъемные ворота своими руками. Схемы и чертежи

Подъемные ворота

Подъемные,  или как их еще называют секционные ворота получили в современном мире широкое применение.

Их используют в гаражах, автосервисах, промышленных объектах и т.д. Но чаще всего конечно же в частном строительстве при обустройстве гаражей.

Вот несколько огромных плюсов подъемных ворот:

  • 1. Поднимаются вертикально вверх, позволяют при этом экономить большое количество места;
  • 2. Обладают хорошей герметизацией;
  • 3. Имеют очень красивый внешний вид;
  • 4. Очень взломоустойчивы.

Подъемные ворота могут быть как с ручным видом открывания, так и с автоматическим.

Подъемные ворота состоят из трех частей: внешнее полотно, подвесы и направляющие, пружинный механизм и автоматика (при желании).

Еще одним хорошим плюсом является то, что такие ворота можно установить практически в любой проем.

В данной статье мы постараемся разобраться в способе установки и приведем примеры внешнего вида подъемных ворот.

Установка подъемных ворот своими руками

Сейчас в основном материалы для подъемных ворот покупаются комплектом, так как собрать конструкцию своими руками без определенных профессиональных навыков практически не представляется возможным.

Такие ворота должны быть собраны с идеальной точностью, для предотвращения в дальнейшем проблем с открыванием и закрыванием такой конструкции.

Точность заключается в исполнении деталей, которые изготавливаются на специальном оборудовании на заводах, под контролем высококлассных специалистов.

Перед приобретением комплекта подъемных ворот необходимо очень качественно подготовить проем будущих ворот и произвести максимально точные замеры.

Далее можно следовать по инструкции по установки подъемных ворот, которая прилагается с каждым комплектом.

Если все делать точно по инструкции и не отходить от порядка, то процесс установки подъемных ворот не займет много времени и в конечном результате даст вам желаемый результат.

Для подробного изучения специфики установки подъемных ворот в интернете представлено большое количество видео-инструкций, например видео по установке подъемных ворот фирмы "Алютех: www.youtube.com/watch?v=2s7wJteGGMY

Ведущие компании-изготовители подъемных ворот в России

Рассмотрим три основные брендовые марки секционных ворот в России в порядке убывания цена-качество:

1. Концерн "Horman" - это самые дорогие на сегодняшний день, но и самые качественные ворота произведенные в германии.

2. Группа компаний "Алютех" - это белорусская фирма со средними ценами на продукцию, хорошего качества она достигает за счет создавания огромных отделов контроля качества.

3. Группа компаний "DoorHan" - это крупнейший российский производитель секционных ворот, пользуется огромным спросом за счет своей низкой цены по сравнению с вышеперечисленными производителями.Такие ворота не рекомендуется устанавливать в условиях пониженных температур и повышенной влажности. Причиной служит применение в производстве материалов с меньшим запасом прочности или замене некоторых металлических деталей на пластиковые.

Изготовление подъемно-поворотных ворот своими руками

Есть еще такой вид подъемных ворот, как подъемно-поворотные, такие ворота не складываются секциями при подъеме, а уходят целиком всем полотном вверх.

Сконструировать такой вариант ворот довольно сложно, но возможно.

Для изготовления подъемно-поворотных ворот своими руками требуется:

  • тщательно подготовить проем;
  • произвести максимально точные замеры проема;
  • рассчитать и изготовить чертеж будущих ворот;
  • изготовить и смонтировать точно по чертежу ворота.

Главное помнить - глубина гаража должна соответствовать высоте ворот.

При этом допускается наличие припуска 500 мм в том случае, если у вас нет намерения оборудовать ворота автоматическим механизмом открывания.

 Если же вы хотите добавить в конструкцию автоматику, то потребуется увеличить высоту ворот на 1000 мм.

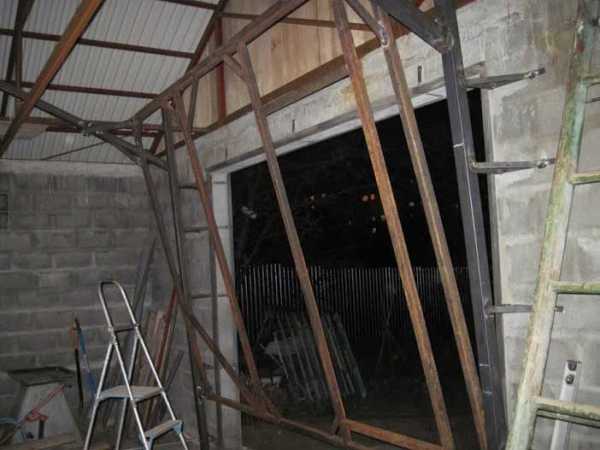

Ниже представлены несколько фото, которые помогут понять принцип работы подъемно-поворотных ворот и некоторые варианты отделки.

Источник фото: www.6sotok-dom.com; www.vhod.guru; www.vorotauzabora.ru


Чертежи и схемы подъёмных ворот (27 моделей).

Галерея: 172 фото подъёмных ворот

novamett.ru

Подъемные ворота на гараж своими руками

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

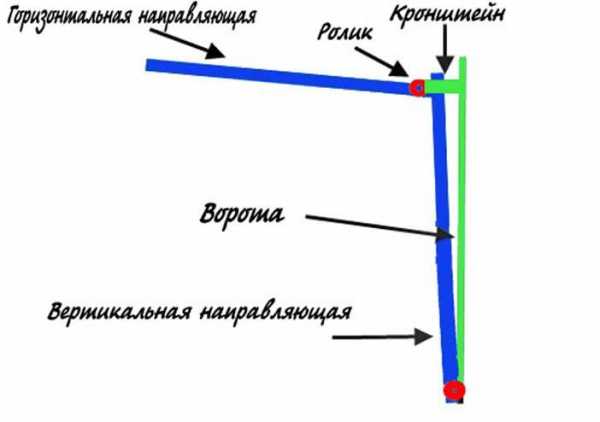

Описание принципа работы самодельных подъемных гаражных ворот:

  • Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
  • Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
  • Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
  • Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

  • Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
  • Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
  • Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
  • Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
  • Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

  1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
  2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
  3. Монтаж на раму нижних и верхних роликов.
  4. Установка рамы на направляющие с предварительной фиксацией.
  5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
  6. Формирование полотна из листов стали.
  7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

ismith.ru

Подъемные ворота своими руками: чертежи, процесс установки, советы


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области.

Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Собственный гараж — мечта каждого автовладельца. И где бы он не находился, на дачном участке или в черте города, конструкция его ворот должна быть максимально качественной. Можно приобрести уже готовые ворота и установить их, но для тех, кто решил сделать подъемные ворота своими руками, чертежи могут потребоваться.

Подъемные ворота

Главный плюс подъемных ворот — это, прежде всего, экономия пространства. Не всегда есть возможность поставить распашные ворота, так как для их открытия требуется немало свободного места. Подъемный механизм ворот наиболее удобен для использования, но перед тем, как приступить к их установке, нужно рассмотреть несколько видов данных ворот и выбрать наиболееподходящий.

Рулонные ворота

Применяются не только для гаражей, но и для производственных помещений. Рольворота являются идеальным вариантом для проемов, когда на потолке имеется какая-либо коммуникация, например, водопровод, система вентиляции или электропроводка. Чтобы установить рулонный вид понадобятся чертежи подъемных ворот, при этом следует определиться, как будет происходить установка, в проем, внутри помещения, на проем, или снаружи помещения.

Схема рулонных ворот

Установка рулонных ворот

Во- первых, нужно собрать комплектующие изделия согласно размерам и параметрам гаража. Конструкция рулонных ворот должна иметь защитный короб, полотно самих ворот, вал, направляющие шин и систему управления всем механизмом.

Прежде всего, нужно произвести замеры проемов, после чего приобрести необходимые комплектующие. Далее, нужно к ведущей секции прикрепить верхнюю часть направляющего ролика. Низ панели оснащается кронштейнами. Нижняя планка при установке должна равномерно заходить за проемы, после чего секция выравнивается уровнем. По ней ставятся вертикальные направляющие. К низу панели крепятся тросы и ставятся ролики с втулками. Установить подъемные ворота своими руками, чертеж которых присутствует совсем не сложно.

Важно! При установке подъемных ворот любого вида необходимо иметь максимально ровную поверхность пола.

Секционные подъемные ворота

Секционный вид ворот имеет пружинный механизм, за счет чего открывание и закрывание этих ворот можно производить вручную. Но при желании секционные ворота можно оснастить автоматикой. Это позволяет открыть ворота прямо из автомобиля.

Подъемно — секционные ворота с калиткой

Дополнительные возможности

Секционные ворота можно укомплектовать дополнительными аксессуарами:

  1. Встроить в полотно ворот калитку.
  2. Установить специальное окно для гаражных ворот.
  3. Установить в ворота вентиляционную решетку, что создаст необходимое проветривание гаража естественным способом.
  4. Выбрать систему запирания ворот. Это может быть внутренний засов либо ригельный замок. Последний более предпочтительный вариант, так как имеет функцию разблокировки электропривода. Если, к примеру, отключили электроэнергию ворота можно переключить в ручной режим управления.

По мнению специалистов популярной и востребованной моделью подъемных ворот зарекомендовала себя модель компании Дорхан, которая представляет на рынке варианты автоматических ворот.

При самостоятельной установке гаражных ворот будет полезна инструкция по монтажу и чертежи по сбору подъёмных ворот дорхан.

Важно! При установке ворот особое внимание необходимо уделить безопасной эксплуатации. А точнее устройству, которое защищает трос и пружины от обрыва. Что при правильной установке защитит полотно от падения в случае какой-либо поломки.

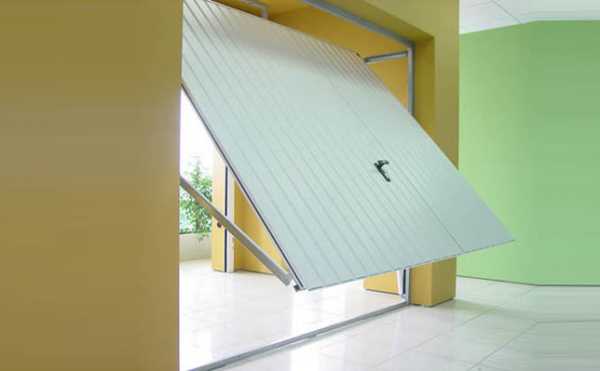

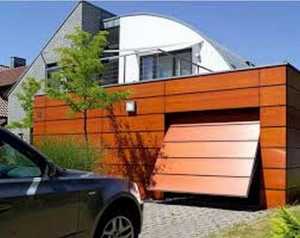

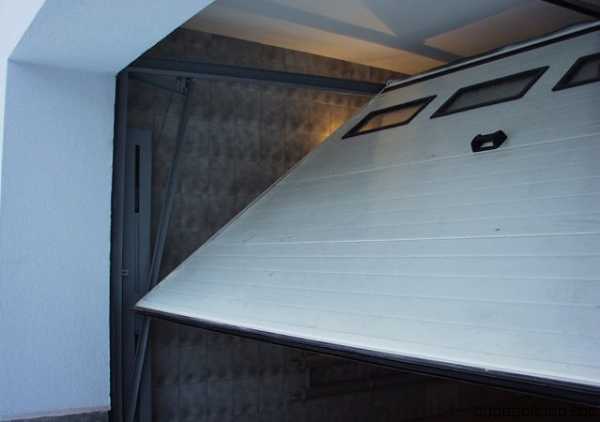

Подъемно — поворотные ворота

Ворота подъемно – поворотные имеют не сложный механизм, представляющий собой полотно, которое благодаря направляющим легко переходит из вертикального положения в горизонтальное.

Подъемно — поворотные ворота

Преимущества подъемно-поворотных ворот

  • Защита от взлома.
  • Возможность установки, как в одиночных, так и в двойных гаражах.
  • Возможность ручного открытия.
  • Имеют огромный спектр облицовочных материалов.
  • Не занимает и не загромождает пространство гаража.

Особенности подъемно – поворотных ворот

  1. Данный вид ворот устанавливается только на прямоугольные проемы. Установка на арочные или другие проемы невозможна.
  2. Тот факт, что щит ворот имеет цельное полотно, не позволяет при необходимости отремонтировать один сегмент, нужно будет заменять все полотно.
  3. Некоторые конструкции ворот допускают наличие щелей между такими составляющими как полотно и рама. Для их устранения можно применить резиновый уплотнитель.

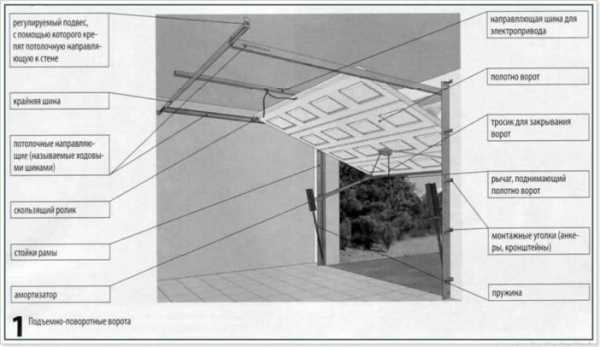

Прежде чем начать установку, нужно иметь представление о конструкции ворот с вертикальным подъёмом в чертежах способы монтажа.

Монтаж подъемно — поворотных ворот

Первым делом нужно завершить необходимые отделочные работы в гараже. Но стоит помнить, что бетонировать пол нужно после установки ворот.

Итак, собирается и устанавливается в гаражный проем коробка рамы. Выставляются уровни, и можно приступать к монтажу анкерами по всей раме. Для будущих кронштейнов нужно отметить места и просверлить отверстия. Теперь нужно сделать последний замер уровня рамы, и можно ее фиксировать.

Для установки направляющих на потолок, заранее собранное полотно вставляется в полозья. Стоит обратить внимание на пружины и отрегулировать их, чтобы при поднятии щита нужно было приложить некоторые усилия. Это не позволит воротам самопроизвольно закрыться.

Основная установка закончена, при желании можно внести в конструкцию дополнительную фурнитуру.

Важно! При утеплении гаража, часто утепляют и ворота. Но стоит помнить, что для ворот нужно выбирать максимально легкий утеплитель. Если конструкция ворот сама по себе легкая, то тяжелый утеплитель приведет к ее поломке и деформации.

Советы по монтажу

Устанавливая ворота, нужно иметь в виду, что направляющие должны иметь строго горизонтальную линию, иначе щит будет застревать между ними.

Если имеются чертежи, подъёмные ворота устанавливаются более точно и профессиональнее.

Для регулирования натяжения пружин нужно просто покрутить гайки на регуляторе натяжения

Чтобы повысить безопасность при установке подъемных ворот, в короб нужно поставить страховочные стопоры. Это даст возможность зафиксировать щит в удобном для монтажа положении.

Следует установить на ворота специальные механизмы безопасности, которые не позволят защемить руку или животного, прогуливающегося во дворе.

Установка подъемных ворот своими руками

rusograda.ru

чертежи для изготовления своими руками

Чертеж ворот для гаража

На любое изделие, перед его изготовлением, разрабатывается конструкторская документация. Основным ее документом является спецификация, в которой дан полный перечень чертежей, материалов, количество сборочных единиц и деталей.

Не являются исключением и ворота гаражные. Чертежи на них должны разрабатываться специалистами. В противном случае нет гарантии, что конструкция будет удовлетворять всем требованиям по защите гаража от взлома.

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

  • Рулетка.
  • Уровень строительный.
  • Металлический метр.

Совет: При отсутствии готового гаража, если он только на стадии проектирования следует продумать оптимальные размеры всей постройки и включить в документацию чертеж на гаражные ворота.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

  • Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
  • Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
  • При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:
  1. ширина – от 250 до 550 сантиметров;
  2. высота — от 210 до 240 сантиметров.

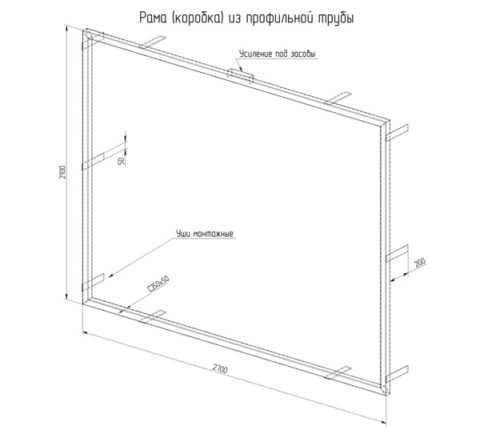

Чертеж рамы для проема в гараже

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

Чертеж гаражных ворот

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Совет: Если полотно изготавливается не из сплошного листа, а состоит из нескольких кусков, вертикальные ребра жесткости должны ставиться в местах стыков на полотне.

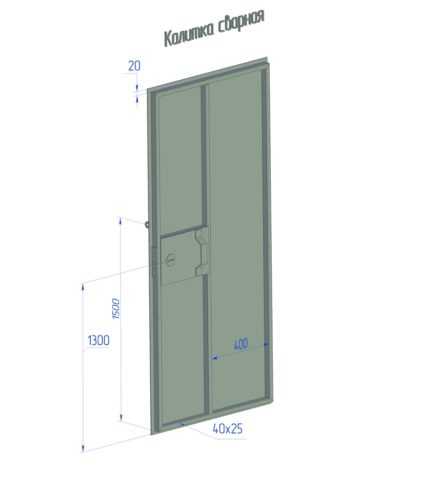

Чертеж калитки

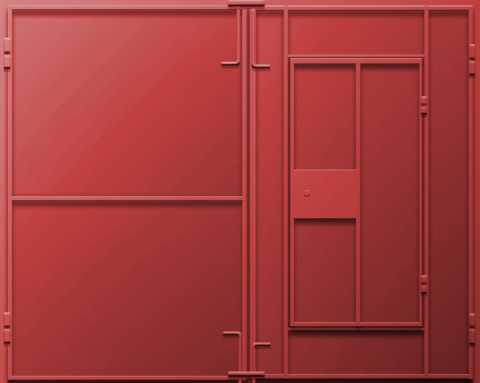

Калитка для гаражных ворот

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Совет: Чтобы увеличить степень жесткости нужно предусмотреть устройство сплошного кармана на всю высоту калитки. Это позволит, при необходимости, установить дополнительные замки.

Конструкция гаражных ворот

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

  • Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
  • Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:
  1. для осевого привода – от 35 до 45 сантиметров;
  2. для цепного редуктора – от 24 до 36 сантиметров.
  • Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

Чертеж проема ворот

На рисунке в проеме:

  • B — ширина в свету;
  • H — высота в свету;
  • b1 — левый заплечик;
  • b2 — правый заплечик;
  • h – притолока.

Совет: При выполнении замеров необходимо следить, чтобы притолока и заплечики располагались в одной плоскости.

Сборочный чертеж подъемных ворот

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

Выбор замков для гаражных ворот

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

Простой накладной замок на ворота

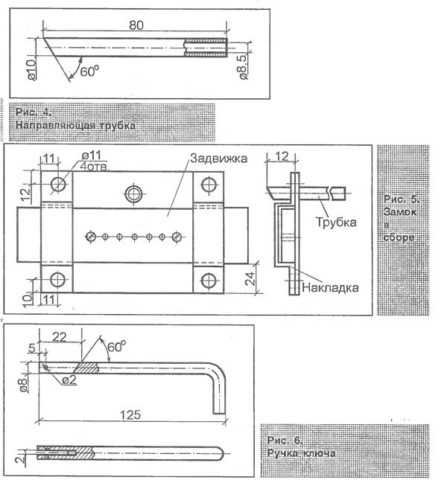

Инструкция по изготовлению замка состоит в следующем:

  • Изготавливается основа замка из металлической пластины.
  • Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
  • Выполняется гибка накладок в тисках по эскизам.
  • Делается задвижка.
  • Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
  • Накладки привариваются к краям основания.
  • Сверлятся отверстия для крепления замка к двери.
  • Трубка аккуратно приваривается перпендикулярно к основе.
  • В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

1pogarazham.ru

Ворота своими руками – чертежи, схемы, эскизы, конструкция

Если вы хотите сделать ворота своими руками, чертежи, схемы, эскизы, конструкция которых представлены на этой странице, вам остается только начать. С чего начать? С планирования и далее по шагам.

Здесь представлена пошаговая инструкция, как сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция самих ворот подобраны самые простые, чтобы их смог реализовать самый рядовой владелец частного дома.

Все работы, что необходимо проделать, не потребуют от вас каких-либо специальных навыков. Также вам не потребуется какой-либо специальный инструмент, которого бы не оказалось в обычном частном доме.

Какой потребуется инструмент

Требования по инструменту зависят от того, какие вы решили сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция воротин (створок) представлены для двух вариантов:

  1. Деревянные ворота.
  2. Стальные ворота.

Как вы понимаете, дальнейшее декоративное оформление столбов и створок – это уже ваше желание, вы можете сделать все что угодно.

Требования по инструменту не зависят от того, какие ворота вы задумали сделать – распашные или сдвижные. Итак, вам понадобятся:

  1. Сварочный аппарат, лучше инверторного типа.
  2. Болгарка (УШМ).
  3. Шуруповерт.
  4. Циркулярная пила (если вы задумали делать деревянные ворота).
  5. Ручной инструмент (молоток, ножовка, клепочник).
  6. Измерительный инструмент (уровень, рулетка, уголок, большая линейка).

Не забудьте про защитные приспособления – очки и перчатки, а также наушники при использовании электроинструмента.

Из какого материала делать ворота

Если вы думаете, из какого материала делать ворота, просто оглянитесь на фасад собственного дома. То, из какого материала изготовлен фасад дома, подскажет вам, что стоит использовать для ворот и калитки.

Например, деревянный фасад отлично сочетается с деревянными воротами или с коваными. А кирпичному фасаду подойдут кованые ворота и ворота со створками из профилированного стального листа.

Различные варианты эскизов и фото ворот, которые мы здесь разместили помогут вам определиться в этом вопросе.

Конструкция, чертежи и схемы ворот

В этом разделе представлены чертежи и схемы ворот, которые можно сделать своими руками. По этой причине вы не найдете здесь сложны конструкций, которые невозможно было бы изготовить без специального инструмента или профессиональных навыков.

Эскизы ворот для изготовления своими руками

А вот несколько эскизов самых простых ворот, которые можно изготовить своими руками прямо на месте – во дворе собственного дома. Как видите, никаких излишеств и самая простая конструкция.

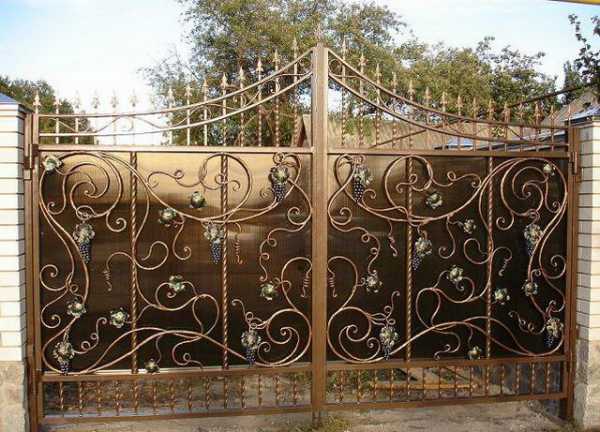

Ворота своими руками – фотогалерея

А вот напоследок несколько фото ворот, которые изготовлены по представленным выше чертежам и эскизам. Эти фотографии помогут вам визуализировать конечный результат и понять, какие бы ворота для своего дома вы хотели бы сделать своими руками.

dom-data.ru

Подъемные ворота своими руками: чертежи и схемы (видео)

27 октября 2015

Просмотров: 4112

Почему в последнее время все больше владельцев гаражей и частных домов устанавливают подъемные ворота своими руками? Это не просто дань моде. Конструкции и в самом деле удобнее традиционных распашных или сдвижных. Они надежны, прочны и устойчивы к взлому. И смотрятся такие ворота более стильно. Ведь в закрытом виде они представляют собой просто сплошной гладкий лист. Для ворот небольшого размера такое решение является очень эргономичным.

Рисунок1 Подъемно-поворотные ворота в гараже очень удобны, т.к. не занимают много места и открываются на автоматике.

Подъемные конструкции чаще всего устанавливают в гаражах (рис. 1). Но можно их установить и на въезде во двор.

Сделать подъемно-поворотные ворота своими руками достаточно легко, а их механизм не требует дополнительного обслуживания и ухода. Принцип работы такого механизма прост: створка поднимается по профилям-направляющим и сдвигается, занимая положение параллельно потолку (или полу). Располагая обычным для любого домашнего слесаря или автолюбителя набором инструментов и материалов, изготовить такой механизм не представляет никакого труда. И стоимость таких ворот, учитывая материал, утепление, комплектующие механизма и облицовку, окажется совсем небольшой.

Необходимо точно снять размеры, составить чертеж, правильно выбрать оборудование и способ монтажа.

Виды ворот для гаража: 1 — секционные, 2 — подъемно-поворотные, 3 — ролетные, 4 — распашные.

Для сборки ворот нужны такие инструменты:

  • строительный уровень;
  • молоток;
  • электродрель с набором сверл;
  • болгарка;
  • сварочный аппарат;
  • молоток;
  • набор гаечных ключей;
  • отвертки.

Подъемно-поворотные и секционные подъемные ворота: в чем разница?

В целом данные типы ворот похожи, но между ними есть и принципиальная разница, которую нужно знать и учитывать. Главное отличие между ними — в способе подъема. Секционные ворота поднимаются по направляющим роликам, поворотные открываются при помощи шарнирно-рычажной системы. Отличаются они комплектующими и способом монтажа.

Рисунок 2. Чертеж устройства подъемно-поворотных ворот.

Подъемно-поворотные модели не только стильно смотрятся, но и очень удобны.

Несмотря на то что секционный тип имеет большую гибкость и подвижность и он даже надежнее поворотного, все же для самостоятельного изготовления лучше выбирать подъемно-поворотный. Дело в том, что самостоятельно изготовить секции для подъемных ворот достаточно сложно, они имеют более сложную конструкцию. Лучший вариант — приобрести секции у производителя и установить по прилагаемой инструкции.

Подъемно-поворотные же ворота можно изготовить самостоятельно, пользуясь схемой из интернета и элементарными познаниями в механике и геометрии. Починка подъемных ворот в случае необходимости также не представляет особого труда.

Вернуться к оглавлению

Как лучше делать ворота

Конструкция таких ворот очень проста. Чтобы их сделать, необходимы только чертежи и материал. Это не только дешевле, чем покупать готовое изделие у производителя, это еще и удобно, так как модель будет точно соответствовать размеру дверного проема. Можно также подобрать материал облицовки, окраску, утепление. Лучше всего оборудовать такие ворота электроприводом, чтобы пользоваться ими было максимально удобно.

Примерный чертеж подъемно-поворотных ворот (рис. 2).

Вернуться к оглавлению

Изготовление ворот

Рисунок 3. Монтаж подъемно-поворотных ворот.

Основными элементами ворот являются:

  • механизм подъемно-поворотной системы;
  • каркас;
  • полотно.

Начнем с полотна. Для него можно использовать любой подходящий материал: профлист, оцинкованный лист, сайдинг, панели и так далее. Чаще всего используется оцинкованное железо, имеющее двухстороннее защитное покрытие. Такие листы хорошо защищают от внешних воздействий (сколы, удары) и не боятся атмосферных осадков. Их можно покрасить или обшить снаружи декоративными панелями из дерева или пластика. Можно ворота утеплить при помощи пенопласта или других доступных материалов.

Каркас изготавливается из металлических или деревянных брусьев, закрепленных на металлических уголках. Каркас — главный элемент будущих ворот. Внутри проема устанавливается стальной профиль, по которому будут затем двигаться ролики при подъеме ворот. Кроме вертикальных направляющих, иногда устанавливают горизонтальные — для перемещения вдоль потолка. Но для не слишком тяжелых ворот это не обязательно.

Что касается механизма, то есть два варианта: шарнирно-рычажный и система противовесов. Противовесы выгодно использовать при изготовлении ворот большого веса, в этом случае такой вариант удобнее всего. Но более популярна конструкция на основе шарнирно-рычажного механизма. К нему предъявляется только одно требование — точное выстраивание вертикали всех направляющих, чтобы дверь не застревала при движении вверх и вниз.

Итак, для построения ворот нам понадобятся:

  • брусья и уголки для каркаса, а также брус на потолок;
  • штыри для крепления;
  • швеллерный кронштейн;
  • стальная пружина;
  • схема или чертеж.

http:

Начинать работу необходимо с составления или проверки найденного в сети чертежа и подгонки всех размеров под размеры проема для ворот.

Подробный чертеж механизма подъемно-поворотных ворот (рис. 3).

Коробка ворот собирается из брусков, соединенных между собой пластинами или угольниками. Выровняв коробку в проеме, ее необходимо закрепить анкерами или штырями по всему периметру. Промежутки между рамой и стеной задуваются монтажной пеной. Низ коробки рекомендуется на пару сантиметров заглубить в бетонный пол.

Размечаются места для установки полозьев и отмечаются места соединения их со стеной. Затем бурятся отверстия в соответствующих местах и крепятся полозья.

Собирается рама полотна ворот (лучше всего из уголка), обшивается листовым металлом. Низ полотна ворот снабжается резиновым уплотнителем.

Полотно вставляется в направляющие, затем соединяется с рычажно-пружинным механизмом, который приводит ворота в движение.

http:

Рельсы для движения щита делают из двух уголков, сваривая их полки так, чтобы внутренний размер между вершинами составлял 5 см.

После сборки конструкцию рекомендуется покрасить.

Следует обратить внимание на следующие нюансы. Оптимальный вес полотна двери составляет 100 кг. Для электропривода двери лучше всего использовать реверсивную лебедку мощностью 350 Вт с тяговым усилием 125 кг. В качестве устройства автоматики можно использовать автомобильную сигнализацию.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

dizaindachi.ru

чертежи, фото и видео разных конструкций

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Ворота являются неотъемлемой частью любого ограждения или гаража. Сегодня их можно сделать самостоятельно, главное правильно выбрать тип конструкции. Помогут выполнить ворота своими руками: чертежи, фото и видео. Данная информация поможет также определиться с материалом, с которого будет выполняться конструкция.

Ворота в частном дворе

Содержание статьи

Особенности распашных ворот и тонкости их выполнения

Привычным для всех вариантом являются распашные изделия. Они используются на дачах, в частных домах и при строительстве гаражей. Рядом с такими вариантами может быть расположена и калитка. Конструкция предполагает установку двух опорных элементов по краям полотна. На сегодняшний день достаточно просто выполнить распашные ворота своими руками. Чертежи, фото и видео помогут изучить все тонкости работы.

Распашные ворота

Устройство опорных элементов

На первом этапе строительства необходимо установить опоры. Чаще всего это металлические столбы подходящего диаметра, которые бетонируются в грунт. Очень часто заборы делают с кирпичными столбиками. В таком случае они также могут быть опорой для изделия. Но не стоит забывать при кладке кирпича, сделать металлические закладные, к которым будут привариваться петли.

Устройство столбов-опор

Подготовка створок

От того с какой стороны такие петли будут приварены, зависит в какую сторону они будут открываться. Именно поэтому, делая ворота своими руками: чертежи, фото и видео нужно просмотреть в обязательном порядке. Для выполнения створок чаще всего используется металлический каркас, ка который крепиться листовой материал. Если ограждение деревянное, то и ворота целесообразнее делать с древесины. Каркас в таком случае можно сделать как с металлических уголков, так и с бруса. Важно чтобы створки были не слишком тяжелые, в противном случае они будут оказывать большую нагрузку на столбы и петли. Через время это может привести к деформации и створки будут плохо закрываться.

Створки распашных ворот

Поэтому стоит изучить некоторую информацию, перед тем как распашные ворота делать своими руками. Чертежи фото и видео помогут ознакомиться со всеми тонкостями в работе и предотвратить всевозможные дефекты. На завершающем этапе на створки необходимо установить замочную систему. Самым простым вариантом может стать простой засов.

Конструкция распашных моделей

Видео: распашные ворота из профнастила и металлопрофиля



Особенности устройства раздвижных ворот

Раздвижные варианты все чаще используются во время строительства ограждений. Они занимают относительно немного места. Кроме того машина может располагаться всего лишь в нескольких сантиметрах от ограждения и это не будет мешать их открыть или закрыть. Наличие разнообразного строительного материала дает возможность каждому сделать раздвижные ворота своими  руками. Чертежи, фото и видео позволят более тщательно изучить все особенности выполнения работы.

Раздвижной вариант

Основные разновидности раздвижных ворот:

  • консольные;
  • подвесные;
  • откатные.

Подвесная разновидность

Подвесной вариант не пользуется особой популярностью. Это связанно с тем, что в верхней части установлена рельса, по которой движется полотно. Данная рельса является своего рода ограничителем, поэтому далеко не каждое транспортное средства сможет въехать во двор.

Установка изделия

Откатные изделия

Для работы откатных вариантов рельса устанавливается вдоль стены и непосредственно в самом проеме. В северных регионах такую систему использовать нецелесообразно. Поскольку при большом количестве снега работа створок будет затруднена, и постоянно нужно будет очищать заснеженные места.

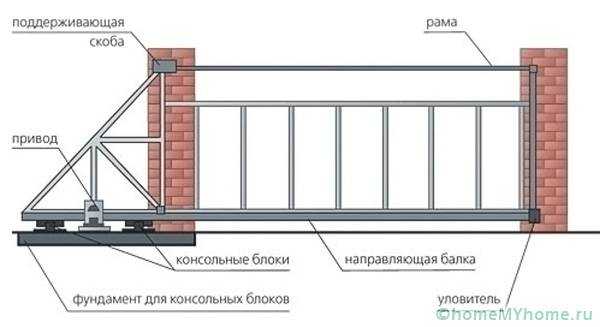

Схема раздвижных вариантов

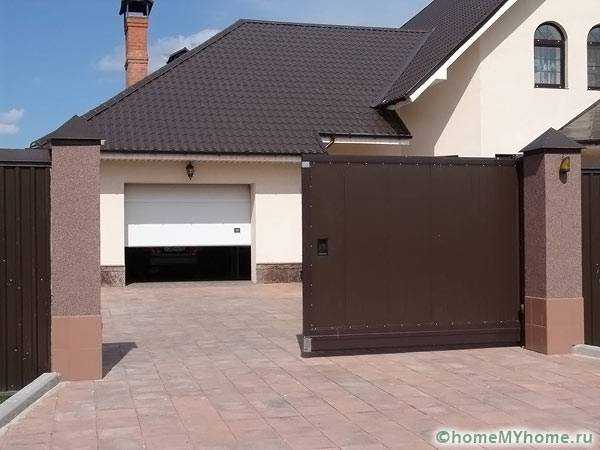

Преимущества консольного типа

Консольный тип на сегодняшний день самый популярный. Они могут быть использованы как в южных, так и в северных регионах. Движения полотна происходит над землей, поэтому нет необходимости постоянно расчищать путь. Кроме того к преимуществам стоит отнести то, что в верху нет никаких ограничителей. Это дает возможность заезжать во двор  даже машинам с большой высотой.

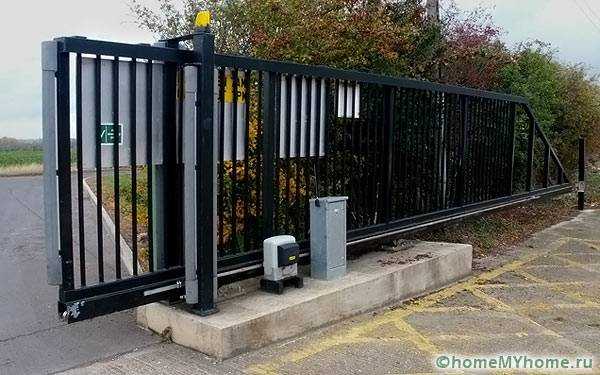

Консольный тип

Для установки такого типа необходимо устройство только одного опорного столба, который и будет нести всю нагрузку от полотна. Поэтому важно сделать его максимально качественным и надежным. Сама консольная балка на воротах может быть расположена снизу, сверху или посредине полотна.

Полезная информация! Расположенная посредине балка считается самым лучшим вариантом, поскольку в целом усиливает всю конструкцию.

Откатная модель

Каждый справиться с выполнением раздвижных ворот своими руками. Чертежи, фото и видео позволяют изучить принцип раздвижной системы. Важно учитывать все рекомендации при выполнении работы.

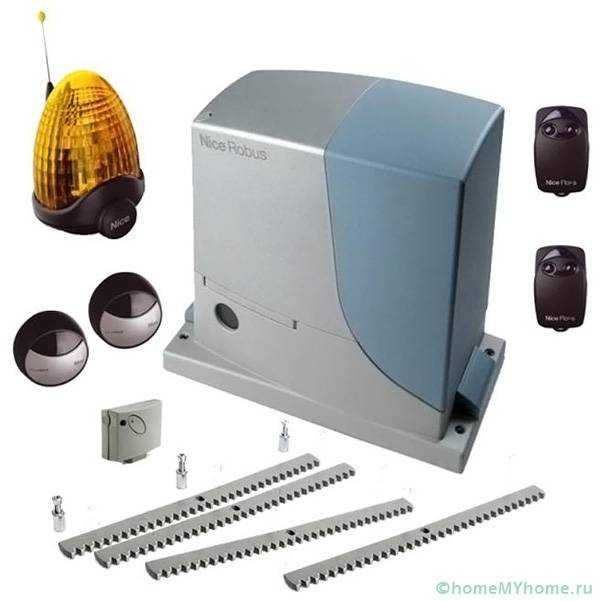

Комплект электропривода и аксессуаров

Особенности выполнения откатных ворот

Откатные варианты позволяют существенно сэкономить пространство во дворе. Но при этом необходимо проконтролировать пространство вдоль забора. Для нормального функционирования системы предварительно необходимо расчистить место от мусора и любой растительности.

Устройство откатной конструкции

Установка опорных элементов

Началом работы является устройство основного опорного столба, на который будет оказана основная нагрузка. При желании можно выполнить откатные ворота своими руками: чертежи, схемы и видео помогут соблюдать технологию. Для работы нужно подготовить такие инструменты:

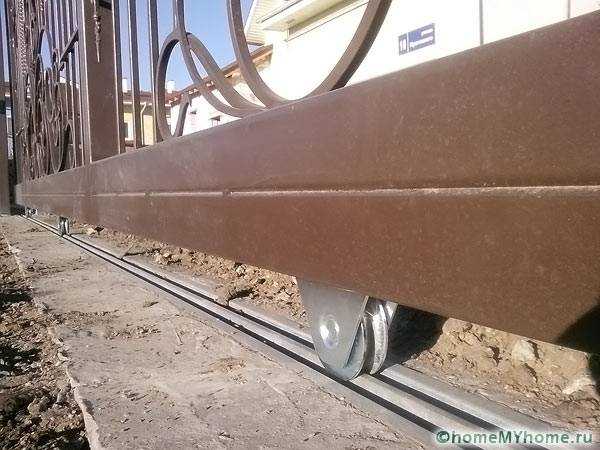

Рельсы и ролики

Для выполнения самых створок лучше всего использовать оцинкованный материал. Он в состоянии прослужить долгое время, при этом сохранит свой первозданный вид. Очень часто используется профлист с полимерным покрытием.

Полезная информация! Использование профлиста считается наиболее удачным решением, так как он обработан специальными средствами, которые предотвращают возникновение коррозии.

Изделия данного вида могут быть оборудованы автоматическим или ручным приводом.

Чертеж откатного типа

В начале работы стоит подготовить чертежи, по которым будет выполняться работа. Чертежи и схемы позволяют также рассчитать точное количество необходимого материала. Высота ворот должна соответствовать забору. Ширина проема при этом может быть самой разной. Откатные изделия оказывают давление не только на рельсы, но и на столб, поэтому его конструкции нужно уделить особое внимание. Его нижняя часть должна быть погружена в почву и качественно забетонирована.

Опора для откатных изделий

Устройство рельсы для движения полотна

Откатные ворота будут ходить по рельсе, которая располагается на земле. Для этого нужно выбрать П-образный профиль металлический. Его длина должна быть как две длины полотна. Для запаса нужно сделать еще 30 сантиметров. Важно чтобы рельса была установлена на бетонное основание. Только таким образом можно получить максимально надежную конструкцию, которая прослужит долгое время.  После того как все рельсовые системы установлены и закреплены к опорному столбу можно устанавливать привод электрический.

Устройство рельсы

Сборка полотна и его установка

Полотно ворот делается с металлического каркаса, к которому в последующем будет прикреплен профлист. К нижней части металлического каркаса крепятся ролики. Полотно ворот устанавливается в самую последнюю очередь. Откатные ворота своими руками: чертежи, фото и видео дают полную информацию о конструкции и процессе выполнения работы.

Полотно ворот

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку. Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию.

  • Материалы для работы выбирать только высокого качества. Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
  • Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно. Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
  • Установка привода электрического типа должна выполняться с полным пониманием дела. Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
  • Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

Видео: откатные ворота своими руками



Загрузка...

homemyhome.ru
