Лестницы наружные на второй этаж – Лестница наружная на второй этаж: особенности конструкции

Содержание

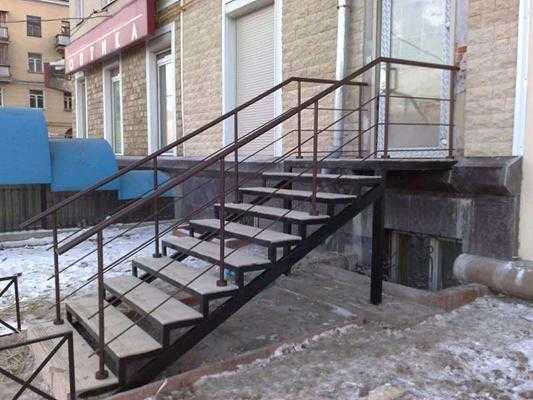

Как сделать лестницу для подъема на второй этаж с улицы

Наружная лестница – это важный элемент строения. Без входных ступенек на крыльце не попасть в дом, не подняться на второй этаж с улицы, не забраться на чердак или мансарду. Это отличная альтернатива внутренним межэтажным аналогам.

Перед тем, как приступить к изготовлению наружной деревянной лестницы своими руками, сначала необходимо определиться с ее размерами.

Расчет деревянной лестницы — вычисляем размеры

Один из параметров расчета деревянной лестницы – общая высота, у нас уже есть. Используя его, мы сможем определить количество ступеней, необходимых для нашей конструкции.

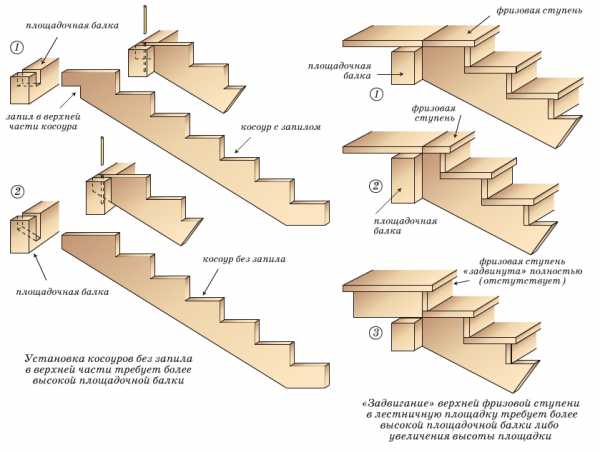

Мы будем делать наружную лестницу на косоурах из дерева. Допустим, высота составляет 2700 мм. Общепринятая высота ступени, удобная для перемещения по лестничному маршу, составляет от 160 до 200 мм. Возьмем среднее значение 180 мм и разделим на высоту 2700 мм. Получим количество ступеней – 15.

Расчет наружной лестниц для крыльца дома осуществляется абсолютно также, только размеры будут меньше. Тоже самое и с уличной лестницей на мансарду или чердак.

Следующим этапом будет определение общей длины. Так как лестница находится на улице, то строгих ограничений по габаритам у нас нет. Возьмем комфортную глубину проступи – 250 мм. Теперь умножаем 250 мм на 15 (количество ступеней), и получим длину 3750 мм.

Теперь определяем длину лестничного марша. Для этого нам придется воспользоваться теоремой Пифагора. Искомая величина (гипотенуза) равна квадратному корню, извлеченному из суммы квадратов катетов прямоугольного треугольника. Катетами у нас являются высота и длина конструкции. Произведя несложные вычисления, получаем длину лестничного марша (косоура) – 4620 мм.

Видео: расчет деревянной лестницы для подъема на второй этаж с улицы

На видео подробно объясняется как рассчитать лестницу, независимо от того это входные ступени для крыльца дома, или наружная лестница на мансарду дачи, или внутреннее изделие.

Изготовление деревянной лестницы своими руками

Для изготовления деревянной лестницы своими руками, а именно ее комплектующих: косоуров и ступеней, надо тщательно выбрать дерево. Доски должны быть не пересушенными и не слишком влажными. Заготовки нужно осматривать на предмет деформаций, трещин и участков с серым налетом.

Если у Вас нет инструмента или навыков для изготовления элементов конструкции своими руками, лучше просто купите готовый комплект в строймаркете.

Уличные ступени изготавливаются из доски, толщиной не менее 30, но не более 60 мм. Для подступенков достаточно будет толщины 25 мм (если они есть), а чтобы сделать косоуры следует приобрести брус сечением 140-300 на 60 мм.

На косоур наносим разметку ступеней в соответствии с нашими расчетами и аккуратно вырезаем зубья. Работа трудоемкая, но не спешите, делайте все аккуратно, чтобы лестничный марш получился ровным. На фото показаны способы крепления косоура к площадке.

Если ширина лестницы более 1,5 метра обязательно добавьте третий, центральный косоур.

Наружная деревянная лестница на косоурах не нуждается в подступенках, так что сборка пройдет легко. Готовые ступени просто укладываем на вырезы в косоуре и закрепляем саморезами.

Для дополнительной прочности можно использовать шканты и строительный клей. Или установить металлические уголки под ступенями, закрепив их к косоуру.

Установка перил на лестницу

В зависимости от того какие перила Вы выберите будет изменятся процесс монтажа. Установка деревянных перил на лестницу имеет определенные нюансы. Такое ограждение отлично смотрится и будет дополнять остальную композицию.

Установка алюминиевых перил своими руками очень простая, ведь конструкция состоит из модулей, которые надо лишь закрепить друг с другом. Этот вариант практичен, так как ограждения из алюминия не требуют ухода и долговечны. Однако они не всегда подойдут к лестнице из дерева с точки зрения дизайна.

После того как сборка наружной деревянной лестницы своими руками окончена, осталось покрыть изделие морилкой или лаком, как минимум в 3 слоя. Теперь Вы можете спокойно подняться на второй этаж дома с улицы, на крыльцо или на мансарду дачи.

Наружная лестница из дерева — это просто

Как видно из статьи, изготовление уличной лестницы из дерева не требует особых навыков, затрат, и наличия специальных инструментов. Вместе с тем, это надежная, а при должном старании, еще и эстетично выглядящая конструкция, которую можно использовать для подъема на второй этаж, чердак, или в мансарду дома.

Оцените статью: Поделитесь с друзьями!

lestnitsy-perila.ru

Наружные лестницы на второй этаж

Наружные лестницы на второй этаж являются необходимым компонентом для многих типов сооружений, именно с их помощью можно подняться в верхнюю часть здания, если они соединены вместе внутри помещения.

Особенности наружных лестниц

Многие сегодня задают вопрос: как же соорудить лестницу для второго этажа, что будет расположена снаружи здания? На самом деле, наружная лестница по своей конструкции не сильно отличается от той, что расположена внутри здания. При этом, она отличается главным образом тем, что примыкает внутренняя сторона лестницы прямо к стене дома, а вот внешняя стена у нее полностью отсутствует.

Кроме этого, стоит отметить, что наружные лестницы испытывают на себе негативное воздействие окружающей среды, ветра, дождя, и частых опусканий температуры воздуха ниже точки замерзания воды, что однозначно приводит к разрушению материала наружной лестницы и ее деформации.

Чтобы этого не произошло, нужно тщательно подбирать материалы для возведения вашей лестницы. К ним предъявляются очень высокие требования, а именно:

Материалы для возведения лестниц должны отлично выдерживать все неблагоприятные погодные воздействия.
Они не должны бояться большой нагрузки.
Для установки не должно требоваться специального основания, подготовленного заранее.

Обычно владельцы загородных домов и коттеджей выбирают мощные и основательные материалы, например, металл, железобетон или обустраивают кирпичную лестницу. При этом, не так уж редко лестницы на второй этаж изготавливают из дерева. Деревянные лестницы, конечно же, при условии, если они выполнены по всем правилам и соответствуют нормам, предъявляемым к ним, могут стать украшением для любого загородного дома, придав ему особый внешний вид.

Исполнение наружной лестницы

Вариантов исполнения наружных лестниц сегодня существует десятки и даже трудно найти два одинаковых строения, почти каждая лестница — индивидуальна.

Индивидуальный проект предусматривает подгон лестницы непосредственно под архитектуру и конструктивные особенности вашего дома. Такая лестница будет идеально и гармонично сочетаться со зданием, никак не выбиваясь из общего ансамбля.

Сегодня в качестве наружных лестниц распространены именно маршевые лестницы, так как они идеально подходят для любых зданий. К тому же для них не нужно вносить существенных изменений в проект.

Маршевые лестницы в свою очередь делятся на следующие виды:

Простая лестница с одним прямым маршем. Такая лестница не имеет дополнительных площадок, а имеет один подъем со ступеньками.
Маршевая лестница может состоять и из двух прямых частей, которые расположены друг к другу под углом в 90, или же в 180 градусов. В таком случае между двумя маршами нужно оборудовать специальную площадку.
Иногда лестница может иметь в себе сразу три маршевых части, но в таком случае необходимо между ними оборудовать уже две площадки.

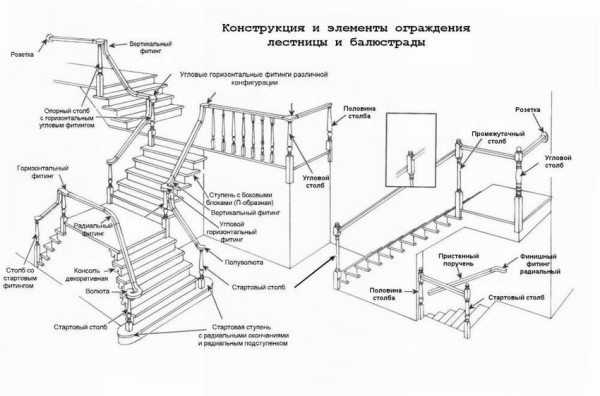

Ну и конечно, важной частью лестницы являются ее ограждения, которые должны повысить безопасность поднимающегося человека. Сегодня широко распространены следующие виды ограждений:

Классические ограждения, которые имеют вид балясины любой формы, которой только пожелает владелец, а также перила.
Довольно неплохо выглядят ограждения, в которых использованы кованные балясины: такая лестница может стать истинным украшением вашего дома.
Хромированные и блестящие перила тоже будут смотреться довольно неплохо.
Стиль ограждений может быть и вовсе экзотический, к примеру, это может быть старый добрый деревенский стиль, необычный и неповторимый японский, или простой и практичный британский.

Не забудьте и о безопасности жильцов и немного поколдуйте над ступенями. Для того чтобы снизить вероятность скольжения зимой, можно использовать специальные резиновые вставки. Также можно сделать поверхность ступеней рельефной: это позволит максимально обезопасить ступени.

Заметим, что практичней устанавливать наружные лестницы на второй этаж не перед домом, а с его торца.

Конечно, подбор лестниц зависит от конструкции здания и личного желания самого владельца, но лучше не изобретать слишком сложных лестниц, если в этом нет особой необходимости, а обойтись стандартным одномаршевым вариантом — она наиболее проста в своём исполнении, а ее стоимость будет оптимальной.

semidelov.ru

внешняя на второй этаж, фото снаружи своими руками, определение и требования, входные

По оформлению данного сооружения складывается впечатление, как о доме, так и его хозяинеАрхитектурные лестничные конструкции в наши дни поражают своей замысловатостью и изяществом. Если раньше в качестве наружных лестниц можно было найти лишь узкие пожарные лестницы, то теперь, когда люди научились экономить каждый квадратный метр жилой площади, все чаще и чаще лестницы, ведущие на второй этаж, стали выносить наружу, где пространства достаточно много. Это позволяет дать волю фантазии и мастерству, и сотворить из лестницы настоящее чудо света.

Что такое наружная лестница: разновидности и дизайн

Любой подъем на высоту выше уровня земли предполагает наличие какого-либо устройства, с помощью которого человек сможет подняться на эту необходимую высоту. Одним из разновидностей таких устройств есть лестница.

Для домашнего использования уличная конструкция должна быть максимально удобной и безопасной

Наружная лестница – это конструкция, с помощью которой человек может попасть снаружи дома вовнутрь. Такими лестницами могут быть оборудованы как жилые дома, так и общественные здания.

Наружные лестницы применяются так широко, что если оглянуться по сторонам, то можно заметитьодин факт: практически в каждом строении имеется хотя бы маленькая наружная лестница.

В каких случаях используются наружные лестницы:

Для входа в одноэтажный дом с высоким фундаментом;
При необходимости входа на чердак дома;
Для спуска в подвал;
Чтобы подниматься на второй, или третий этаж жилого дома;
Для межэтажного сообщения в домах гостиничного типа или в общественных зданиях;
Как пожарный запасной выход.

Так же наружные лестницы применяются в обиходе человека для других целей, например для выхода на террасу, или на подступах к высокой беседке.

Наружная лестница в дом: типы объектов

Материалом для строительства наружной лестницы в дом может быть любой высокопрочный строительный материал. Кроме того, этот материал должен гармонировать с внешним фасадом дома, к которому он будет пристроен.

Конструкция, ведущая в холл загородного дома, должна быть в первую очередь красивой. Здесь важно продумать и материалы и отделку

Наружная лестница в дом может быть широкой или узкой, ровной или извилистой. Так же при ее строительстве приветствуется комбинирование стилей и материалов.

В зависимости от области применения лестниц, они разделяются на виды соответственно количества пролетов, или маршей.

Виды наружных лестниц, ведущих в дом:

Одномаршевые прямые лестницы;
Одномаршевые винтовые лестницы;
Двухмаршевые винтовые лестницы;
Двухмаршевые поворотные лестницы;
Угловые двухмаршевые лестницы.

Кроме того, наружной лестницей может называться небольшая металлическая, бетонная или деревянная лестница, состоящая из трех – четырех ступеней, ведущих в дом.

Материалы для наружной лестницы к дому на второй этаж

Главным условием лестницы является то, что она должна быть прочной, и выдерживать большую нагрузку. Кроме того, не маловажным фактором остается и дизайн лестницы. Большая, громоздкая конструкция будет не совсем красиво выглядеть у изящного дома. Именно поэтому зачастую наружные лестницы оборудуют из какого-либо прочного металла. Украсив такую лестницу коваными перилами или отшлифованными до блеска стальными перекладинами, вы предадите ей величественный и благородный вид.

В каждом многоэтажном строении есть лестница. Даже частный дом, имеющий только второй этаж, должен быть оснащен такой конструкцией

Наружная лестница, ведущая на второй этаж, может быть выполнена и из любого другого материала, который подходит для изготовления маршевых лестниц.

Дизайн вашей лестницы будет зависеть от дизайна вашего дома, или усадьбы в целом.

Перечень материалов, из которых могут быть изготовлены наружные лестницы к дому на второй этаж:

Деревянный сруб;
Бетонные конструкции;
Железобетонные конструкции;
Металлический профиль;
Комбинированные модели лестниц.

Оригинально смотрятся винтовые одномаршевые лестницы, ступени которых выполнены из бетона, а перила из кованых ограждений. Так же, часто можно увидеть лестницы, у которых металлические ступени и деревянные лакированные перила.

Строительство и монтаж объекта: наружная лестница на второй этаж

Первым правилом, которое вы должны учесть при подготовке к строительству наружной лестницы к дому на высоту больше одного этажа своими руками, является разработка проекта возводимого вами объекта. Не пренебрегайте этим правилом так, как от этого зависит жизнь ваша и членов вашей семьи.

Изделия из бетона требуют очень прочного основания и много времени на изготовление, но при этом они являются самыми прочными и долговечными

Наружная лестница к дому на второй этаж требует тщательного подхода при своем строительстве. Проекты таких лестниц должны проходить экспертизу в специальных учреждениях.

Если вы желаете оборудовать свой дом наружной лестницей, ведущей к входу на второй этаж, проконсультируйтесь со специалистом, или воспользуйтесь услугами проектного бюро, где учтя все ваши пожелания и размеры лестницы, вам помогут сделать грамотный проект. Лестница, ведущая на второй этаж дома должна быть не только красивой, но и должна отвечать многим архитектурным нормам.

Основные требования для лестницы, ведущей на второй этаж:

Лестница должна быть очень прочной.
Ступени лестницы должны быть выполнены из материала, по которому даже в дождливую погоду не будет скользить обувь.
Перила должны быть безопасными, расстояние между прутьями должно быть не более 12 см
Высота перил должна быть по правилам, не меньше 90 см Если в доме есть дети, то высоту ступеней необходимо делать не менее 1,5 м.
Перила должны выдерживать нагрузку не менее 100 кг.

Лестница не должна быть крутой. Максимальный уклон лестницы 50 градусов.
Позаботьтесь о ширине лестницы. Она должна соответствовать, хотя бы, не менее 90 см По нормам на марше лестницы должны легко разойтись два человека.
Максимальная высота ступеней лестницы должна быть не более 20 см
Минимальная ширина ступеней наружной лестницы должна быть не менее 25 см

Число ступеней лестницы лучше всего делать нечетное, так как людям легче начинать и заканчивать свое движение по лестнице из одной и той же ноги.

Лестница наружная к дому как украшение усадьбы

Несмотря на все требования, которые нам выдвигают строительные нормы и правила, дизайна лестницы, все-таки, зависит многое.

Наружные лестницы всегда считались украшением дома. Они словно дополняют общую тему одного роскошного дизайна.
Красивое крыльцо частного дома может быть декорировано по-разному. Любая уличная лестница предоставляет своему владельцу широчайшее поле для проявления фантазии при оформлении

Даже если у вашего дома всего один этаж, то вы тоже можете украсить свою усадьбу каким-либо лестничным элементом. Для этого стоит лишь возвести у себя на участке подъем, количеством ступеней больше трех. Для этого объекта архитектуры тоже подойдет определение «лестница».

Какими могут быть внешние лестничные элементы на приусадебном участке:

Лестница к порогу дома, где расположены входные двери. Если высота вашего фундамента более 60 см, вы смело можете оборудовать небольшую изящную наружную лестницу у входа в дом.
Лестница в сад. Выложенные из кирпича или природного камня большие ступени отлично украсят ваш приусадебный участок.
Подъем на чердак. В каждом частном доме имеется чердак, и лестница, ведущая в это пространство. Используя этот факт, вы смело можете оборудовать фасад своего дома элегантной лестницей.
Лестницей могут быть даже простые многоуровневые переходы между участками вашего двора, облицовка которых выполнена с помощью декоративной плитки или камня.

Даже закрытые ступени в беседку могут называться наружной лестницей.

Конструкция наружной лестницы к дому (видео)

Грамотно спроектированная и качественно построенная наружная лестница к дому станет настоящим украшением вашего дома и приусадебного участка. А применение новейших дизайнерских технологий поможет создать у себя дома настоящее произведение искусства.

Дизайн наружной лестницы к дому (фото примеров)

openfile.ru

Наружные лестницы на второй этаж в частном доме своими руками: конструкция, устройство

Наименьшая разница должна составлять 150 мм. В нашей климатической зоне, где много осадков, она принимается 300…600 мм (3-4 стандартные ступени).

В общем случае входная группа включает в себя:

лестничную группу — лестничную площадку и ведущую к ней лестницу;
ограждение, которое может и не предусматриваться проектом;
навес над лестничной площадкой и, возможно, над лестницей необходим в наших погодных условиях.

Лестничная площадка проектируется достаточно широкой. Входная дверь открывается наружу, поэтому при расчёте ширины лестничной площадки берут ширину полотна входной двери и прибавляют к ней не менее 0,5 м, чтобы при полном открывании двери человеку не пришлось отступать на ступени.

Лестница проектируется с невысокими подступенками, стандартно — 150 мм. Но, разумеется, поскольку частный дом, как правило, индивидуального проектирования, то возможны отклонения от стандарта. Для изготовления лестничной площадки и марша чаще всего принимается бетон или железобетон — прочно и долговечно. В качестве отдельных элементов, например косоуров, может использоваться стальной прокат.

Проектирование лестничной группы зависит от схемы передачи нагрузки от площадки и марша. В этой связи конструктивно существует две принципиально различные схемы устройства лестничной площадки и лестничного марша.

Первая схема. Нагрузка от лестницы передаётся на фасадную стену и на фундамент под нижнюю часть лестницы. Непременным условием работы такой схемы должна быть достаточная несущая способность фасадной стены; впрочем, в каменном доме любая стена сможет выдержать нагрузку от бетонной лестницы.

Вторым условием нормальной работы и долговечности входной лестницы является заглубление фундамента под нижнюю часть лестницы не выше глубины промерзания грунта, как и для других фундаментов дома. Это нужно для исключения влияния сил пучения.

Какие здесь могут быть варианты лестниц?

Железобетонная конструкция в монолитной технологии. Она представляет собой Z — образный профиль единого фрагмента площадки и ступеней на всю ширину лестничного марша. Опирание конструкции на стену производится на глубину 120 мм. Фундамент под нижнюю часть лестницы проектируется ленточным шириной, равной ширине марша.

В сборно-монолитной технологии монтируется сплошная монолитная плита такого же Z образного профиля; на наклонную часть плиты укладываются сборные бетонные ступени. Фундамент под нижнюю часть лестницы устраивается также ленточным. Надо сказать, что этот вариант непопулярен, так для дома индивидуального проектирования не всегда подходят стандартные ступени заводского изготовления.
По такой же схеме лестничная группа работает, если вместо сплошной плиты смонтировать Z -образные косоуры из бетона, в силу индивидуальности проекта — монолитного. Бетонные косоуры опираются на стену на глубину 120 мм, а под нижнюю часть косоуров разумно изготовить столбчатый фундамент. Глубина заложения столбов фундамента — не выше глубины промерзания грунта. На косоуры укладывают сборные бетонные ступени и плиту площадки.

Устройство наружных лестниц, опирающихся на фасадную стену и фундамент: а — лестница из монолитного железобетона; б — сборные ступени на монолитной бетонной плите; в — то же, на монолитном косоуре; г — то же, на стальном швеллерном косоуре; д — то же, на стальном двутавровом косоуре; 1 — монолитная лестница; 2 — ленточный фундамент под нижнюю часть лестницы; 3 — фасадная стена; 4 — сборные бетонные ступени; 5 — монолитная железобетонная плита; 6 — железобетонный косоур; 7— столбчатый фундамент под косоур; 8- деревянные ступени; 9 — стальной косоур, швеллер №12… 14; 10- то же, двутавр.

Бетонные косоуры возможно заменить косоурами из профильной стали швеллерного или двутаврового профиля. Однако следует учитывать, что стальные косоуры в нашем климате меньше проживут. Стальные косоуры опираются на стену на глубину 200 мм, а их нижний конец бетонируется в столбчатом фундаменте. На стальные косоуры можно смонтировать ступени с деревянными проступями, которые укладываются на уголковые элементы, но подойдут и сборные бетонные ступени.

При таком устройстве лестничной группы пространство под лестницей может быть ничем не заполнено или отдано под какие-либо нужды. Это не играет никакой роли в работе конструкции.

Вторая схема. Нагрузка от лестничной площадки и ступеней передаётся на боковые опорные стенки — разновидности косоуров, т.е. по обычной стоечно-балочной системе.

Устройство входной лестницы с опиранием ступеней и площадки на боковые опоры: а — схема передачи нагрузки от ступеней и площадки на боковые стенки; 6 — устройство лестниц с опиранием на бетонные стенки; в — то же, на стенки из кирпича; 1 — нагрузка на лестницу; 2- лестничный марш и площадка; 3- опорные стенки; 4- опорные реакции; 5- сборные ступени из бетона; 6— опорные стенки из бетона; 7—тоже, из кирпича; 8 — ленточный фундамент под опорные стенки.

Стенки выполняются из монолитного железобетона или обожжённого кирпича. Под опорные стенки обязательно должны быть возведены ленточные фундаменты с глубиной заложения не выше глубины промерзания грунта основания. Ступени могут быть сборными или монолитными, но в монолитной технологии не очень сподручно выполнять опалубку.

Это важно знать. Чтобы в результате разной осадки грунта под домом и под лестничной группой на площадке не появились трещины, опорные стенки нужно возводить на фундаментах, едино соединённых с фундаментом дома.

Ещё один вариант устройства входной лестницы показан на рисунке. Здесь каждый элемент лестницы опирается на свою опору. Ступени опираются на ленточный фундамент, возведённый на ширину марша, а входная лестничная площадка укладывается с одной стороны на ступени, с другой — на фасадную стену.

Опирание каждого элемента лестницы на свои опоры: 1 — ступени; 2 — площадка.

Материал отделки лестничной группы выбирается с таким расчётом, чтобы отвечать требованиям травмобезопасности. Прежде всего, он не должен быть скользким как в сухом, так и во влажном состоянии. Этими опасными качествами страдает большинство образцов керамических плиток и плиток из керамогранита, которые по своим другим показателем вполне подходят для отделки входных лестниц.

Во всех вариантах площадку делают с небольшим уклоном от здания, 1 …2%, для того, чтобы обеспечить сток дождевой воды.

Ограждение входных лестниц часто не делают. Но если такая необходимость возникает, то ограждение проектируют по таким же принципам, что и для внутренних лестниц.

Навесом над площадкой может служить балкон, лоджия или эркер вышележащего этажа.

Если такого элемента нет, то навес проектируют. Форма и материал навеса выбирается в сочетании с архитектурой и материалом отделки фасадных стен дома. В любом варианте навес должен на что-то опираться. Одной из возможных опорных конструкций служит ферма, сделанная по подобию висячих стропил. Форма фермы может быть разной: треугольной, многоугольной, криволинейной. В классическом варианте ферма опирается на стойки, а в форме её всегда предусматривается элемент, гасящий распор (о распоре мы говорили в параграфе «Висячие стропила»). Такая элементарная ферма, которая показывает суть конструкции, изображена на рисунке, а на другом рисунке, а дан вид крыльца с этой фермой. Элементы фермы могут быть скрыты какой-либо отделкой.

Навес над входом: 1 — висячие стопила; 2 — затяжка, гасящая распор; 3 — стойка.

Появление на рынке светопрозрачных материалов, например поликарбонатов, вносит их и в конструкцию навесов. Как правило, элементы навесов с покрытием из поликарбоната выполняются из металла. При этом элементы висячей фермы, несущие чисто конструктивные функции, с архитектурной фантазией можно оформить как декоративные. Последняя мысль касается не только металлических конструкций, но и деревянных.

Навесы, устроенные по способу висячих стропил, необязательно должны опираться на вертикальные опоры — стойки, как на рисунке. Вертикальные опоры могут быть заменены на консольные элементы — подкосы, которые, в свою очередь, опираются на элементы, закреплённые на стене. Конструкция с подкосами, впрочем, как и со стойками, позволяет и не сооружать стропильную ферму.

При желании видеть на доме навес с металлическими опорными элементами, конструкция с подкосами также годится. Здесь показана криволинейная форма навеса, что из металла, бесспорно, выполнить легче, чем из дерева.

Рассмотренные примеры демонстрируют нам так называемые накладные навесы, которые устраиваются при готовых фасадных стенах. Однако иногда хочется избежать вертикального настенного элемента, к которому крепится подкос и другие элементы навесов. Можно ли это сделать? Конечно. Для этого существует способ консольной заделки подкоса и балки, на которую опираются стропила, в несущую часть стены. Понятно, что заделка производится в процессе возведения фасадной стены, а не после его завершения.

Посмотрим это на примере способа крепления конструкции навеса к двухслойной или трёхслойной стене. Балка, на которую опираются висячие стропила, и подкос заделываются в стену. Фиксация этих элементов производится с помощью башмаков из нержавеющей стали, которые прикручиваются к несущему слою стены. Подкос и балка соединяются крепёжным элементом — металлической пластинкой с подготовленными для гвоздей отверстиями.

Способ крепления конструкции навеса к утеплённой стене: 1 — несущий слой стены; 2 — акриловый или полиуретановый герметик; 3 — утеплитель; 4- облицовочный слой стены; 5 — башмак из нержавеющей стали; 6 — висячие стропила; 7- балка, на которую опираются стропила; 8 — крепёжный элемент — пластинка с отверстиями для гвоздей; 9— подкос; 10- жестяной фартук, вставленный в шов кладки; 11- накладная планка вокруг подкоса, закрывает отверстие в стене и играет роль капельника.

Между балкой и кирпичами облицовочного слоя закладывается акриловый или полиуретановый герметик для предотвращения загнивания дерева. Герметик также играет роль упругой прослойки, воспринимающей температурные деформации кирпичного слоя. То же самое проделывают и при заделке подкоса.

Вокруг подкоса крепят накладную планку, служащую защитой от попадания дождевой влаги в область крепления подкоса. С той же целью защиты стены и подкоса служит и жестяной фартук. Он вставляется в швы между кирпичами облицовочного слоя. Ширина фартука должна быть в два раза шире ширины подкоса.

Способ консольной заделки менее надёжен и более затруднителен для ремонта конструкции, чем накладной навес. Кроме того, при больших навесах возможно понадобится расчёт на ветровую и снеговую нагрузку.

Нередко над входной группой сооружают навесы арочной формы. Как правило, несущая конструкция выполняется из металла, а покрытие — из светопрозрачного материала — поликарбоната. Конструкция может быть выполнена и из дерева, но изготовить кривую форму из этого материала сложнее, чем из металла.

Опорами для арочных навесов служат стойки, подкосы или производится заделка элементов в стену.

И наконец, покажем способ крепления навеса, который нечасто применяется в частном домостроении, хотя противопоказаний к нему нет. Это подвешивание навеса на тросах к фасадной стене.

В случае прозрачного навеса берут прочное стекло, в него вделываются крепёжные элементы, за которые зацепляются тросы. Для подвешивания годится и непрозрачный материал навеса. В этом случае, как правило, несущая часть навеса выполняется из металла, а покрытие — из пластика. Реже применяют дерево.

www.uniexo.ru

винтовые монолитные марши и наружные конструкции (фото и видео)

Двухэтажные частные дома стали особенно популярным видом строительства в последнее 10-20 лет. Даже на небольшом земельном участке можно выстроить жильё, которое будет иметь достаточную площадь для среднестатистической семьи, и сэкономить при этом несколько десятков квадратных метров территории.

Как правило, в таких домах на первом этаже располагаются кухня, столовая, комнаты для приёма гостей, а на втором спальни, детские комнаты и рабочие кабинеты.

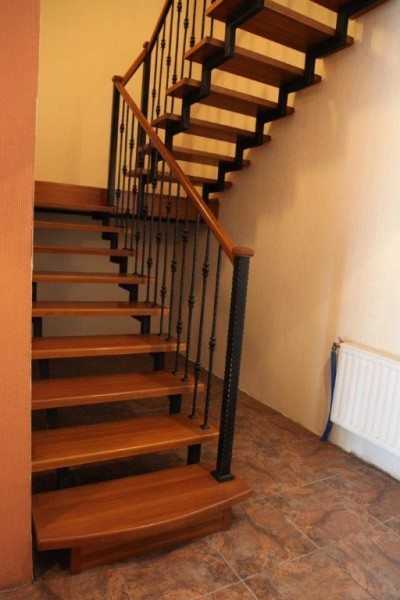

На фото – лестница на второй этаж.

Малоэтажный частный дом – оптимальное решение для семьи

При строительстве двухэтажных домов необходимо учитывать и реализовывать одно очень важное условие, а именно, необходимо построить лестницу, которая будет обеспечивать удобный и безопасный доступ на второй этаж или мансарду.

Поскольку современный рынок строительных материалов максимально удовлетворяет спрос практически на любые товары, в специализированных магазинах можно приобрести уже готовые экземпляры, и вам останется только смонтировать лестницу и установить её в своём доме.

К сожалению, готовые решения не всегда полностью устраивают домовладельца, и этому есть несколько причин:

не подходят размеры;
не устраивает конструкционное исполнение;
не нравится материал или отделка;
высокая цена.

Выбираем конструкцию и материал для лестницы

Как построить лестницу на второй этаж – рассчитываем и строим самостоятельно

Поскольку лестница в доме жизненно необходима, а в продаже нет подходящей готовой конструкции, то придётся сделать её своими руками. Для этого понадобятся некоторые инструменты и навыки обращения с ними.

Прежде чем приступать к работам по изготовлению ступеней, балясин, перил и других элементов, вам нужно решить, какой именно вид лестницы наиболее подойдёт для вашего дома, и из каких материалов вы будете её делать.

Определяясь с выбором материала, вы, в первую очередь, будете зависеть от ваших финансовых возможностей.

Возможные варианты:

дерево,
металл,
железобетон.

Древесина это самый экологичный и предпочитаемый материал, но используемые для изготовления деталей дуб или бук очень дороги. Поэтому, если вопрос денег стоит для вас достаточно остро, можно остановиться на конструкциях, изготовляемых из металла или бетона.

Фото деревянной лестницы.

Такие лестницы максимально прочны и выносливы, и при желании или необходимости их можно декорировать:

менее ценными породами древесины;
ламинатом;
керамической плиткой;
любым другими облицовочными материалами.

Внимание! Во избежание травм плитку для лестниц рекомендуется выбирать противоскользящую. Особенно важным это условия является для лестниц, расположенных на улице (крыльцо), и в прихожей, где на полу может оказаться вода с улицы.

Конструкционно лестницы можно разделить:

одномаршевые,
двухмаршевые,
поворотные,
винтовые.

Больше всего места в доме занимает одномаршевая, при этом именно одномаршевые и двухмаршевые лестницы максимально удобны для передвижения. Винтовая, занимает меньше места, но при этом не очень удобна и практична, а её ежедневное использование может доставить целый ряд неудобств.

Как устроены лестницы

Двухмаршевая лестница, конструкция и применяемые материалы

Маршевые

Любая лестница независимо от того, какой она конструкции и размеров, имеет общие элементы.

Так, в любом случае она имеет:

марши,
ступени,
перила,
балясины,
площадки.

Лестничный марш расположен между верхней и нижней площадками и является основным элементом, а от правильности его расчёта и изготовления зависит удобство пользования всей лестницей.

Устройство лестничных маршей сводится к правильному расчёту угла его наклона, длины тетивы или косоура, количества ступеней и их размеров, а также способа крепления всей конструкции.

На одном марше рекомендуется делать не больше 17 ступеней, но оптимальным их количеством считается 12 штук. При этом высота каждой из них не должна превышать 19 см, а ширина лестничного марша для наиболее комфортного передвижения не должна быть менее 80 см.

Кроме маршей важной составляющей являются элементы ограждения. Они необходимы для безопасности передвижения людей, а также должны выполнять функцию повышения комфортности, поскольку, опираясь на перила, значительно легче не только подниматься, но и спускаться.

Кроме того, устройство перил на лестнице должно быть не только эффективным и надёжным, но и нести эстетическую функцию, поскольку именно от дизайнерского оформления перил и балясин зависит эффект, производимый на людей внешним видом всей конструкции. Но не стоит забывать и о прямом предназначении перил, поэтому очень важна их правильная и надёжная установка.

Перила закрепляются при помощи столбов и балясин. Столбы устанавливаются в начале и конце марша, а балясины ставятся в промежутках между ними. Основным отличием является тот факт, что на одном лестничном марше может быть только два столба, но балясин может быть как 1 или 2, так и 10, а иногда и 15.

Внимание! Для более надёжного устройства лестниц рекомендуется монтировать крепления в стене в процессе её возведения. Если лестница встраивается в уже готовый дом, это чревато довольно большими разрушениями и потерей надёжности.

Винтовые

Элементы лестниц: разновидности и характеристика

Устройство винтовых лестниц можно описать следующим образом:

колонна,
ступеньки,
перила,
балясины.

Прежде всего, необходимо сделать надёжное основание для колонны. Для этого на первом этаже заливается армированный металлическими прутами бетонный блок. В большинстве случаев основание имеет квадратную форму со сторонами 80 см, и толщиной около 50 см. Диаметр арматуры не должен быть меньше 10-14 мм.

К колонне, в роли которой в большинстве случаев выступает металлическая труба диаметром от 100 мм до 150 мм, по кругу с определённым шагом привариваются площадки для ступенек. Существуют винтовые конструкции, не имеющие центральной оси, но ввиду сложности расчётов и производственных работ они тяжелы для самостоятельного изготовления.

Таких параметров более чем достаточно для того, чтобы лестница была надёжно закреплена.

Устройство винтовой лестницы не допускает использование подступенка, поскольку он только усложнит подъём за счёт уменьшения площади ступени. Сами же ступени имеют форму клина с узкой частью в месте крепления к колонне.

Оптимальными размерами ступеней для винтовых лестниц считаются следующие значения:

ширина лестничного марша 65-80 см;
ширина ступеньки у колонны 10-15 см;
широкая часть ступени 25-30 см;
толщина ступени не менее 4 см.
площадки для ступеней изготавливаются из металлических уголков и привариваются к колонне,
расстояние между ними по высоте должно быть от 16 см до 19 см,
по оси каждая новая ступень должна начинаться там, где закончилась предыдущая.

Таким образом, получается, что для подъёма на второй этаж должно быть около 15-19 ступеней.

При таких параметрах эксплуатация винтовой лестницы будет наиболее удобной, но всё же этот вид конструкции имеет определённые ограничения. К примеру, по ней невозможно поднимать громоздкие вещи, а подъём и спуск требуют определённой сноровки и затраты сил.

Монолитные лестницы

Необходимая ширина лестничного марша

Наиболее прочные конструкции получаются только в том случае, если в качестве основного материала используется железобетон.

Принципиально устройство монолитной лестницы сложней, чем обычной деревянной, но использование бетона имеет несколько преимуществ:

максимальная прочность и долговечность;
возможность изготовления лестницы любого типа, конфигурации и вида;
пожароустойчивость;
монолитную основу можно отделать любыми материалами.

Из недостатков можно выделить большой вес и проблематичность демонтажа в случае перепланировки дома.

Инструкция по изготовлению говорит, что на первом этапе необходимо изготовить опалубку, которая будет полностью повторять внешний вид будущей лестницы. Вы можете сделать её одно или двухмаршевой, с забежными ступенями или площадкой. Всё зависит только от вашего желания и площади дома отведённого под постройку лестницы.

Устройство монолитных лестниц принципиально не отличается от любых других железобетонных конструкций. Все марши и площадки армируются металлическими прутами диаметром 10-14 мм, после чего конструкция заливается бетоном, ступени тщательно разравниваются, и после 14 дней, опалубка снимается. Полноценно использовать лестницу по назначению можно через 3 недели после её заливки.

Лестницы в коттеджах и домах с мансардами

На фото – деревянная лестница на чердак.

Небольшие домики коттеджного типа, имеющие мансарду, как правило, оборудуются негромоздкими лестницами. В большинстве случаев устройство лестниц в коттеджах отличается только используемым материалом.

Это может быть как древесина, так и металлический каркас, который затем обшивается декоративным материалом. В остальном же это, как правило, двухмаршевые лестницы, для которых достаточно выделить площадку размером 2х2м.

Лучшим материалом для изготовления лестницы для мансарды без сомнения является древесина. Причём если вы ограничены в средствах, не обязательно использовать для этого дуб или бук. Даже сосновые доски, обработанные лаком, верой и правдой прослужат вам не один десяток лет.

Устройство лестницы на мансарду практически не отличается от обычных деревянных. В зависимости от высоты подъёма можно выбрать одно- или двухмаршевую, полуповоротную конструкцию.

Если размеры проёма позволяют, то устанавливается один или несколько косоуров, изготовленных из досок, после чего их обшивают ступенями и подступенками. Балясины и перила устанавливаются в последнюю очередь.

Наружные металлические лестницы

Фото наружной лестницы.

Вом случае, когда необходимо установить лестницу снаружи дома, лучшего материала, чем металл не найти. Устройство металлической лестницы, пожалуй, самое простое из всех возможных конструкций.

Конструкция лестницы:

несущие балки каркаса из профильной трубы размером 100х50 мм;
из уголка 35х35 мм к профилю привариваются вертикали и горизонтали ступеней. Их высота и длина вычисляются таким же образом, как и для любого другого типа лестниц. Наиболее оптимальные размеры степеней определяются следующими параметрами:

ширина ступеней 85-90 см;
глубина 27-28 см;
высота 17-18 см.

При таких размерах ступеней с углом наклона в пределах 35-45 градусов, передвижение по такой лестнице будет максимально комфортным.

После того, как каркас сварен и установлен на металлические опоры, ступени и площадки обшиваются железными листами и покрываются несколькими слоями краски, которая защитит металл от коррозии.

Заключение

При проектировании лестниц нельзя забывать, что они могут быть не только переходом с этажа на этаж, но и украшением помещения. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

sdelai-lestnicu.ru

РубрикаРазное
