Ломаная крыша стропильная система расчет с размерами

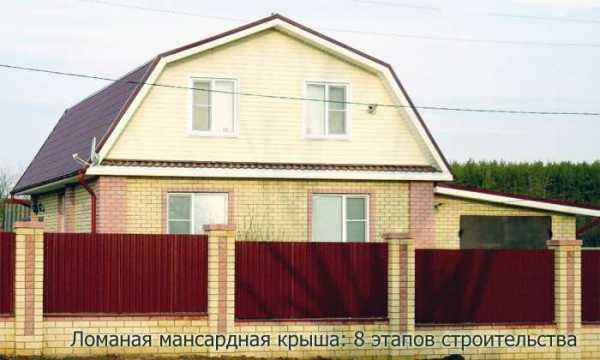

Ломаная мансардная крыша: 8 этапов строительства

Если говорить о ломаной форме крыши, то у многих почему-то возникают вопросы. Между тем она есть не более чем разновидность крыши двухскатной. Поэтому для тех, кто решился на расширение пространства на мансардном этаже, лучшего варианта просто не придумать. И любителей столь оригинальных конструкций находится немало.

Ломаную мандсардную крышу можно соорудить и самостоятельно. Просто для этого нужно знать определённую последовательность действий. Главный принцип возведения ломаной крыши заключается в принципе опоры стропил на балки перекрытия.

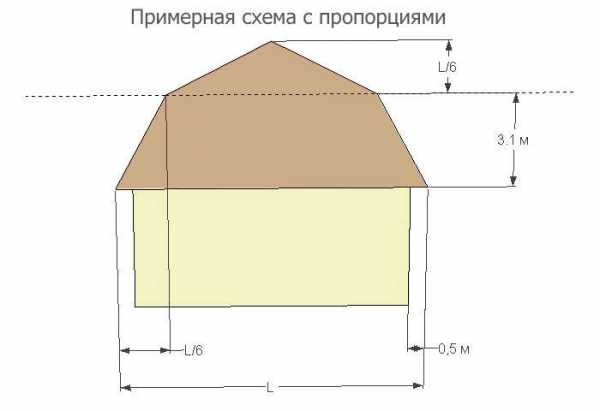

Прежде чем затеять строительство крыши, лучше всего для начала как следует разработать проект на бумаге, желательно, в клетку. Так можно достаточно несложным способом определить высоту конструкции, углы наклона скатов, величину и расположение оконных проёмов Людям, обладающим навыками рисования, либо умеющим работать с графическими программами на компьютере, ещё проще. Когда определённые пропорции найдены, их остаётся попросту придерживаться.

После определения желаемых пропорций нужно определиться относительно сечений элементов стропильной системы, а затем уже производить расчёты на прочность. Можно использовать в этих целях любую подходящую расчётную программу, где такая возможность предусмотрена, например, «Расчёт стропильной системы». Или же производить подробные предварительные расчёты в таблице Excel.

После того, как все размеры будущей ломаной мансардной крыши полностью подсчитаны, можно приступать к непосредственному её возведению. Стоит рассмотреть данный процесс подробнее, буквально по этапам. Лучше всего сделать это на ком-то конкретном примере, взяв, например, за основу дом со сторонами 8 на 8 м.

Поэтапное возведение ломаной мансардной крыши

Шаг 1. Прежде всего, нужно начать с установки мауэрлата и балок перекрытия. Приблизительные параметры для расчёта сечения балок составляют 100 на 200 мм. Монтировать мауэрлат нужно на внутренней стороне стен, а снаружи заложить кирпичом из эстетических соображений. При установке необходимо следить, чтобы верхняя часть мауэрлата не выдавалась за облицовочный кирпич на 2-3 см. Это нужно, чтобы нагрузка крыши ложилась именно на мауэрлат, в противном случае она будет передаваться облицовочному кирпичу, что в корне неверно.

Следующий шаг – монтаж балочных перекрытий. Для начала необходимо установить крайние балки перекрытия. Их вынос определит ширину карниза. Ширина карниза в зависимости от пожеланий заказчика может быть 40-50 см. Балками выступают специальные брусья, сечение которых необходимо высчитывать отдельно, учитывая различные моменты (снеговую нагрузку, ветровую нагрузку и другие факторы).

В первую очередь ставим балки обозначенные цифрами 1,2,3,4.

Для указанной кирпичной коробки размером 8х8 метров сечение бруса выбирается 100х200 мм. Когда крайние балки сечения установлены, необходимо натянуть шнурку по верхней части и выставить другие балки.

Учитывать шаг балок нужно, основываясь на размере шага стропил, которые будут укладываться в дальнейшем. К примеру, если берутся половые доски 50х150 мм, то хорошо будет выбрать шаг 60-70 см, даже лучше остановиться на 60 см, принимая во внимание, что такую ширину обычно имеют кровельные утеплители. После установки длинных балок необходимо поставить короткие. Шаг для них чаще всего 1 метр. Для прикрепления балок к мауэрлату подойдут гвозди на 150. Иногда допускается применение саморезов и металлических стропильных уголков.

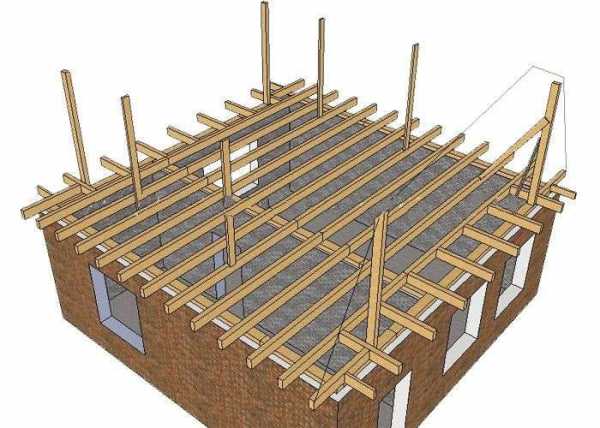

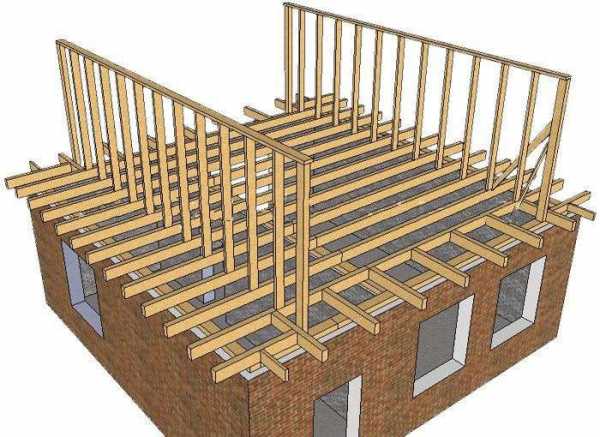

Шаг 2. Начинается установка стоек, которые следует располагать строго вертикально. Прежде всего, устанавливаются стойки из бруса размером 100 на 150 мм по краям, а потом, когда будут натянуты шнурки, и промежуточные, поменьше, с сечением 50 на 150 мм. Расстояние между любыми элементами не должно превышать 3.

Чтобы стойки держались крепко, применяются временные распорки. По высоте стойки должны быть на 10 см быть больше чистовых потолков в помещениях.

Следует сказать об очень важном нюансе. При строительстве новой крыши, когда вроде бы всё подсчитано и разложено должным образом, правильного прямоугольника почему-то не получается. В итоге получается форма дома, фактически зауженная в каком-либо из направлений. В принципе, это не должно особо беспокоить, но для облегчения последующей работы следует всё-таки располагать стойки так, чтобы правильный прямоугольник в итоге получился. Так стропила верхних скатов станет возможным изготовить при помощи одного шаблона. В противном случае придётся использовать шнуры, а готовые элементы подрезать соответствующим образом. Лишняя трата сил и времени вряд ли кому-то придётся по душе.

Шаг 3. Поверх стоек укладываются прогоны, состоящие из досок, размером 50 на 150 мм. Происходит установка, имеющих эти же размеры, недостающих стоек, других распорок не нужно. Данные конструкции послужат каркасом для предполагаемых стен помещения.

Шаг 4. Чтобы как следует закрепить прогоны, на них устаиваются кровельные уголки и затяжки, то есть, ригеля.

Ломаная крыша своими руками

Если исходит из параметров согласно примеру, то в этом случае длина затяжек составит 5,5 м. Сечения могут быть рассчитаны в специальной программе. При ширине сечения растяжек 50 мм, то, соответственно, высота составит свыше 210 мм. Различные прогибы устраняются с помощью подвесок. Конечно, это значительно увеличит нагрузку на стропила верхних скатов, поэтому полученные при расчётах размеры сечения стропил верхних скатов, будет разумно увеличить с 50 на 150 мм до значения 50 на 200 мм.

Под каждую из затяжек (ригель) ставится временная подпорка. Для этого следует использовать середину пролёта. Может образоваться провисание, которое нужно уменьшить. Отлично подойдёт дюймовка размерами 25 на 150 мм. Все эти меры позволят безопасно передвигаться по затяжкам. Поломки, равно, как и всевозможные провисания, практически исключены.

Чтобы сделать конструкцию более жесткой, сверху нужно скрепить затяжки, после их полной установки, доской размером 25 на 150 мм. Эту самую доску не следует располагать строго посередине, нужно отступить от любой из осей хотя бы на 20 см.

Шаг 5. Далее можно переходить к установке боковых стропил. Потребуется предварительное изготовление шаблона, после чего производится верхний запил. Что касается нижнего запила, то он размечается по месту, а затем происходит крепление стропила и установка заглушек для утеплителя.

Шаг 6. После этого начинается процесс установки стропил верхних скатов. Для изготовления шаблона берётся обрезок доски размерами 25 на 150 см, который затем закрепляется на крайнем ригеле строго вертикально. Какой-либо из углов доска должен обязательно совпадать с осью строящейся крыши. Ведь правая грань доски будет совпадать с осью крыши. Далее берётся подходящая небольшая доска, прикладывается, и на ней отмечают карандашом верхний и нижний запилы.

По шаблону изготавливаются и устанавливаются два стропила. Коньковый брус для этого лучше не использовать. После установки первой пары стропил, её обязательно закрепляют подкосом, чтобы не произошло падения.

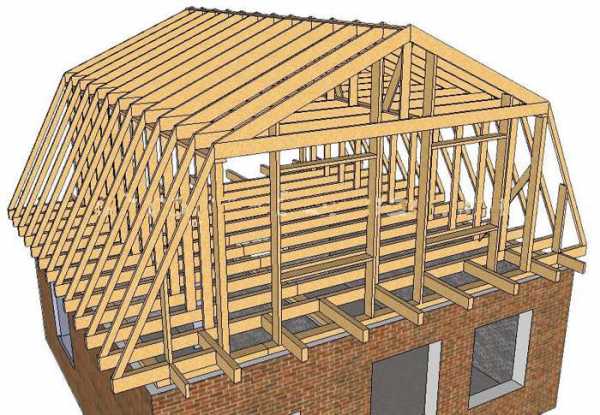

Далее устанавливаются и все остальные стропила. Для крыши длиною 8 м будут уместны 4 подкоса, по паре в разных направлениях. Дюймовой доской временно скрепляем остальные пары стропил, ведь обрешётки пока не имеется.

Шаг 7. Происходит нашивание подвесок, то есть досок размером 25 на 150 мм. Делается это для того, чтобы ригели после ликвидации временных подпорок, не провисали. Эту доску также не следует располагать посередине конструкции, иначе она просто помешает процессу.

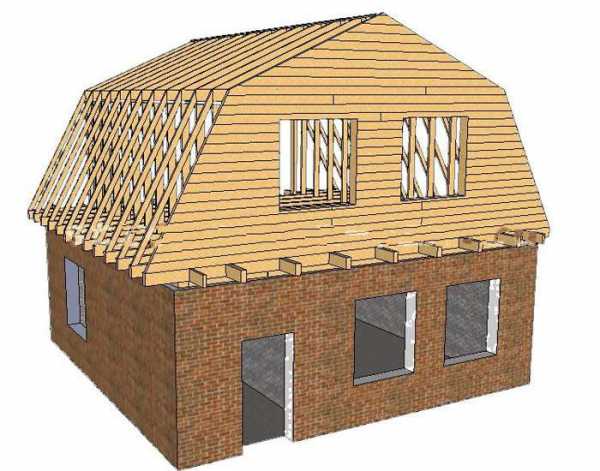

Шаг 8. Наступает заключительный этап возведения крыши. А именно, устанавливается каркас фронтона и затем обшивается. Лишь после этого можно приступать к изготовлению карнизов, обрешётки, фронтонных свесов и отливов.

После того, как ломаная мансардная крыша полностью готова, можно приступать к кровельным работам. Это, без сомнения, ничуть не менее важный этап, но уже, как говорится, совсем другая история. Стоит отметить, что все строительные работы, о которых шла речь, лучше всего выполнять втроём.

ещё по теме:
Как самостоятельно сделать двухскатную крышу?
Нужна ли вашему дому мансарда?
Строим дом из дерева

Ломаную кровлю иногда называют мансардной – такой тип перекрытия здания относится к наиболее сложным решениям относительно проектирования и строительства. Несмотря на это, необычный и оригинальный дизайн ломаной крыши привлекает владельцев недвижимости, и они при выборе варианта создания кровли предпочитают именно ее. Возведение крыши ломаного типа, изображенной на фото, позволяет получить дополнительный жилой или хозяйственный этаж.

Мансардные крыши, имеющие четыре ската, относящиеся к ломаным кровлям, в последние годы очень популярны в частном домостроительстве, поскольку позволяют самым эффективным образом использовать внутреннее чердачное пространство. Мансардная ломаная крыша является отличным выбором для тех владельцев, которые предпочитают функционально использовать каждый «квадрат» площади дома.

Возводят крыши ломаной конструкции на домах, имеющих достаточную ширину. Оптимальное значение данного параметра должно составлять примерно 6 метров, в противном случае чердачное пространство трудно использовать наиболее рационально, а стропильную конструкцию сложно проектировать и сделать ее надежной в эксплуатации.

Несмотря на то, что опорная система таких кровель выглядит весьма внушительно, сделать ее собственными руками вполне возможно: сборка ломаной крыши производится, как правило, из отдельных модульных элементов на земле, их потом поднимают наверх и затем монтируют на место.



Необходимые материалы и инструменты

До того, как самому сделать крышу ломаную, нужно подготовить материалы, инструменты и некоторые приспособления, а точнее:

• качественные древесные материалы – брус и толстые обрезные доски из хвойных пород деревьев, деревянные рейки. Брус потребуется для изготовления мауэрлата – так называют опорный брусок, который монтируют по периметру здания. Также такой материал необходим для создания стропильных ног и раскосов. Остальные элементы конструкции стропил выполняют из обрезной доски.


  Стропильная система ломаной крыши: нюансы расчетов и проектирования + примеры строительства

  Для устройства обрешетки и контробрешетки под укладку кровельного материала закупают тонкие деревянные рейки. Чтобы соединить стропила на ломаной крыше, нужна толстая фанера;


• крепежные детали – саморезы, гвозди, кронштейны и шпильки. Для закрепления брусков обрешетки на стропилах и укладки кровельной продукции (металлочерепицы или ондулина) необходимы саморезы и гвозди. Чтобы соединить брусья и доски, потребуются оцинкованные скобы, стальные кронштейны, а также надо иметь в наличии шпильки, диаметр которых составляет 8-12 миллиметров;
• гидроизоляционный и кровельный материал, утеплитель. Порядок, как сделать ломаную крышу правильно, предполагает обязательное утепление, в противном случае в помещении мансарды будет настолько холодно, что зимой там невозможно будет жить;
• инструменты для выполнения столярных и плотницких работ;
• страховочные приспособления и средства, предназначенные для индивидуальной защиты. В обязательном порядке, когда создается ломаная крыша — инструкция предусматривает использование специальных поясов для монтажа. Соблюдение техники безопасности относится к важным мероприятиям, позволяющим не допустить несчастный случай.



Защита деревянных элементов крыши

Перед тем, как собрать ломаную крышу (ее стропильную основу) требуется реализовать ряд профилактических мер, касающихся защиты деревянных стропил, балок и прогонов от возможного воспламенения и процессов гниения. Прежде, чем поднять для монтажа деревянные элементы, их обрабатывают антисептиками и специальными противопожарными составами.

Для нанесения их на детали из древесины пользуются широкой плоской кистью. Средство необходимо применять в два приема. После нанесения первого слоя дожидаются полного его высыхания, а потом только покрывают вторично. Такой способ профилактики гниения и возгорания обеспечивает проникновение защитных средств глубоко внутрь древесины.

Когда работают с данными составами, органы зрения и дыхания нуждаются в надежной защите, для чего обязательно используют очки и респиратор.

Не запрещено применение пульверизатора, но метод распыления нежелателен, поскольку таким путем невозможно обеспечить качественное нанесение пропитки. Возможно выполнение обработки защитными средствами от гниения и возгорания уже после установки стропильной конструкции. Правда, в таком случае потребуется очень внимательно и тщательно обработать составами места соединения деревянных элементов, отпуская у шпилек зажим.

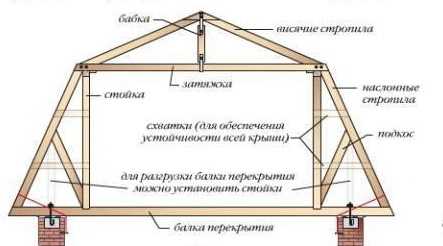

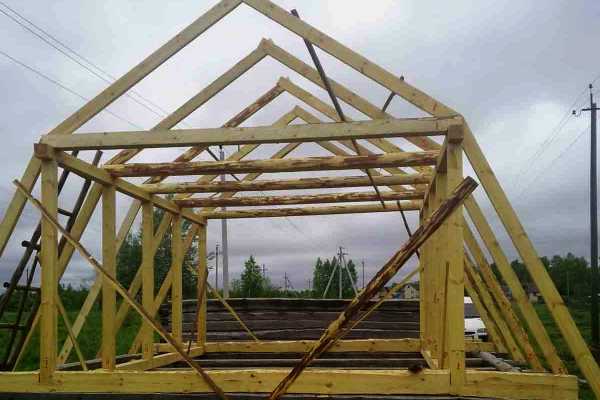

Стропильная система для ломаных крыш

Порядок определяющий, как сделать ломаную крышу, предусматривает первоочередное создание стропильной конструкции, которая является основой для монтажа кровельного покрытия.

Систему стропил возводят следующим образом:

• для основных элементов изготавливают шаблон на основании чертежей и проекта. Имея в распоряжении техдокументацию сборки конструкции, нет необходимости высчитывать точный угол обрезки стропил;
• согласно шаблону делают детали и поднимают их на крышу к месту выполнения монтажа. Секции стропильной системы ломаной кровли монтируют в таком порядке: боковые элементы крепят к мауэрлату, используя упоры. Потом устанавливают верхние секции и скрепляют их сверху;
• чтобы надежно зафиксировать углы, используют фанерные накладки — от того, насколько это делано правильно, зависит соблюдение геометрии ломаной кровли. Фанеру крепят при помощи саморезов;

• расположенный сверху брус-прогон стыкуют одновременно с верхними секциями и нижними гранями затяжек на фронтонных частях. Когда прогонный брус установлен, стропильную конструкцию закрепляют раскосами;
• боковые секции усиливают вертикальными стойками, которые изготавливают из хвойной древесины.

Утепление и гидроизоляция ломаной крыши

На вопрос относительно того, как правильно сделать ломаную крышу, специалисты утверждают, что это невозможно без монтажа гидроизоляционного и утепляющего слоев.

Использовать следует специально предназначенный для кровли утеплитель, поскольку только так можно добиться наибольшего эффекта от теплоизоляции стен и потолка помещения мансарды.

Сверху стропил укладывают слой гидроизоляции и пароизолирующий материал, что позволяет обезопасить ломаную крышу от возможных протечек и не дает конденсату собираться в подкровельном пространстве и тем самым отрицательно влиять на микроклимат мансардного помещения. Эффект от использования утеплителя при наличии протечек и конденсата также может быть минимальным.

Крепят материалы для паро- и гидроизоляции к стропилам с применением оцинкованных скоб и строительного степлера. Полотнища гидроизоляционной пленки укладывают внахлест, в крайнем случае, допускается провисание, но не более 20 миллиметров.

Ломаная крыша с балконом, пример на видео:

Монтаж кровельных материалов

Завершающим этапом создания ломаной крыши является укладка кровельных материалов. Дома с такой кровлей имеют скаты, у которых углы наклона могут отличаться, но сама технология выполнения монтажных работ практически полностью совпадает с тем, каким образом это происходит на традиционных крышах. Для правильного выполнения кровельных работ делают предварительные расчеты, для чего необходимо знать, как рассчитать ломаную крышу (подробнее: «Как построить ломаную крышу: особенности возведения. «)



Как правило, для монтажа кровельной продукции требуется выполнение обрешетки поверх стропильной конструкции, которую изготавливают с применением качественного (хорошо просушенного и ровного) бруса. Его набивают через подкладные бруски (контррейки) на уже гидроизолированную и хорошо утепленную кровлю. Применение системы подкладных брусков позволяет сохранить целостность гидроизоляционного слоя и одновременно обеспечить необходимую вентиляцию. Незначительный прогиб или небольшая кривизна обрешетки со временем приведут к нарушению герметичности перекрытия (подробнее: «Как правильно сделать крышу дома — элементы обустройства»).

Несмотря на то, что ломаная крыша относится к сложным видам кровель, ее преимущества полностью компенсируют усилия и затраты по ее созданию. Читайте также: «Тесовые крыши — устройство».

Ломаная мансардная крыша

astgift.ru

Ломаная мансардная крыша своими руками — чертежи и

Если вы желаете максимально расширить нужную площадь дома, не затрачивая наряду с этим баснословные средства, вы в обязательном порядке должны рассмотреть проекты с мансардой. Опыт застройщиков показывает, что это оптимальный метод планировки жилья эконом класса, поскольку один квадратный метр жилплощади в нем стоит многократно дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна лишь для сезонного применение в теплое время года.

Но, оно ошибочно, поскольку как следует утепленная ломаная мансардная крыша замечательно сохраняет тепло зимний период, ее температурный режим не меньше комфортен, чем в отапливаемых помещениях первого этажа. Кроме того без дополнительной термоизоляции мансарда есть необычной «воздушной подушкой», сохраняющей оптимальную температуру в дома.

Ломаную мансардную крышу считают технически сложной конструкцией, рекомендуя доверить ее возведение опытной бригаде. Однако, человек, привычный с кровельными работами на примере классической двухскатной крыши, в полной мере способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, ассистентов. Основное осознать, что это процесс, требующий важного подхода, который опрометчиво затевать без предварительных расчетов.

Преимущества конструкции

Само собой разумеется, мансарду возможно обустроить кроме того, своими руками выстроив простую треугольную крышу. Но из-за крутизны скатов дабы потолок поучился, высота таковой крыши должна быть большой. Это неэкономично, и не нужно, поскольку кровля с изменяемым углом скатов разрешает более действенно распорядиться имеющимся пространством. Более пологая верхняя часть делает потолки более высокими. В соответствии с строительным нормам, в случае если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее легко чердак. Конструкция ломаной крыши имеет следующие преимущества:

• Возможность обустроить более высокие потолки.
• Большой уровень защиты от осадков , ветра.
• Легкий сход снега со скатов.
• Оказывает помощь сберечь тепло.
• Рациональное применение подкровельного пространства.

Этапы строительства

Создание проекта

Составляя проект ломаной мансардной крыши для постройки своими руками, лучше составить чертежи с различными проекциями, который всесторонне продемонстрирует размещение ее элементов. Отталкиваясь от длины и ширины дома, необходимо определится с размерами мансардного помещения, и крыши. В первую очередь выстраивается геометрия скатов:

• Ответственная задача – расчёт высоты конькового соединения, поскольку от него зависит высота будущих потолков. Учитывайте, что от коньк

blog-oremonte.ru

технология расчета и строительства, проектные чертежи и схемы с примерами.

Когда владелец выбирает крышу мансардного типа, то он, как правило, останавливается на варианте ломаной мансардной кровли. Это связано в первую очередь с тем, что такой вид кровли дает возможность очень грамотно организовать пространство под крышей. Далее в статье рассмотрим как раз этот вид кровли.

Не для кого не секрет, что кровля является одним из самых проблематичных мест в частном доме. Чтобы выбрать именно свой вариант кровли, стоит полагаться не только на свои пожелания, но и на технические свойства самого строения.

Возведение крыш мансардного типа на сегодняшний день стало достаточно популярным. И это в первую очередь связано с увеличением полезной жилой площади дома.

Однако строительство мансардной кровли достаточно сложное дело, которое требует соответствующей сноровки и грамотных расчетов. В связи с этим, постройку крыш мансардного типа зачастую доверяют работникам с большим опытом.

Основные требования к кровлям мансардного типа

Прочитать определение мансардам можно в СНиПе 2.08.01-89. В соответствии с этим нормативным документом, можно сказать, что мансарда – это помещение, которое расположено в пространстве чердака, а фасад мансарды представляет наклонную плоскость или мансардную крышу.

Стоит заметить, что в мансардной кровле линия пересечения стены фасада должна пересекаться с плоскостью крыши на высоте не более чем полтора метра от пола.

При этом мансардное помещение, как правило, занимает всю площадь сооружения, а вернее все подкрышное пространство. Проектирование и планировка мансарды в первую очередь будет зависеть от структуры и планировки помещений, которые расположены снизу.

Также мансардные помещения можно разделить на несколько видов:

1. Мансарды, имеющие один уровень;
2. Мансарды, имеющие два уровня;
3. Мансарды, которые имеют антресольный этаж.

Формоопределяющим фактором мансарды является конструкция и форма крыши. Например, мансардная крыша ломаного типа дает возможность создать довольно просторное помещение соизмеримое с периметром всего здания и приличной высотой потолка. Такой вариант будет наиболее эффективным для использования всего пространства под крышей.

Основными требованиями при возведении кровли мансардного типа являются требования по прочности и надежности. В связи с этим первоначально следует сделать все расчеты, которые позволят учесть всевозможные нагрузки на кровлю.

Материалом для выполнения монтажа мансардной крыши является деревянная доска или брус. В связи с этим очень тщательно необходимо подойти к обеспечению высокой пожарной стойкости конструкции кровли.

Важно! В нормативных документах есть определенные требования к дымоходам, а также предполагается обработка против возгорания и распространения очагов горения.

Также очень важно провести обработку строительного материала различными антисептиками, которые не дадут развиваться различным колониям микроорганизмов и плесени.

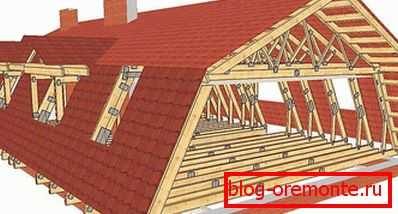

Что представляет собой кровля ломаного типа?

Одним из видов двускатных крыш является мансардная крыша ломаного типа. Этот вариант является очень распространенным и в то же время довольно сложным для строительства.

Такой вариант строительства кровли даст Вам в будущем возможность максимально использовать пространство чердака, т.е. оборудовать там жилое помещение. Возведение крыши ломаного типа предусматривает наличие двух скатов с каждой стороны от конька, которые располагаются под различными углами.

Еще одним не маловажным преимуществом крыш этого типа является большая свобода в дизайне. При строительстве можно воплотить в жизнь множество своих идей и интересных решений. Таким образом, Вы можете создать эксклюзивный и неповторимый дом.

В частности, практически любой замысел строительства крыши, будет воплощаться, начиная с конструкции, которая в свою очередь будет создаваться из брусьев. Монтаж стропильной системы крыши ломаного типа производится созданием скатов ломаного вида.

Важно! Стропильная система верхнего яруса располагается пологим углом, а стропила нижней системы образуют более резкий скат.

Верхнюю часть стропильной системы изготавливают методом висячих стропил. При этом нижние части стропил крепятся затяжками. Следует отметить, что эти крепежные затяжки впоследствии станут основой для зашивки потолка будущего помещения.

Принимая во внимание то, что мансардная крыша сама по себе довольно непростая, то при ее проектировании и конструировании необходимо обратиться к специалистам.

Кажется, что такую кровлю можно просчитать и возвести исключительно самостоятельно, однако нет. Помимо опыта в строительстве мансардная кровля требует достаточного количества теоретических знаний, а также некоторых норм проектирования.

Проектирование кровли ломаного типа

После того как Вами закончены все расчеты кровли ломаного типа, следует переходить к прочерчиванию задуманной конструкции. При этих процедурах обязательно следует учесть следующие моменты:

1. Геометрию кровли частного дома, а именно ее форму и линии;
2. Архитектурное решение крыши мансардного типа должно совпадать со стилем всего дома. Также обстоит дело и с отделкой мансарды;
3. Также при проектировании обязательно нужно учесть оконные проемы, которые могут быть либо наклонными, либо прямыми. Тип, размеры и геометрию оконных проемов следует подбирать для конкретного архитектурного стиля дома;
4. Когда проектируете кровельную конструкцию, нужно не забыть про материалы кровельного, утеплительного и изоляционного типа.

Также при конструировании не следует забывать про подробную чертежную документацию чердачного помещения, а именно чертеж самой мансарды, основных эксплуатационных узлов и коммуникаций.

Возведение кровли ломаного типа

При строительстве крыши ломаного типа (мансардной кровли) необходимо четко пользоваться нормами, которые отражены в нормативных документах. На начальном этапе необходимо провести возведение стропильного скелета.

Чтобы создать качественный каркас для ломаной кровли следует использовать высококачественные материалы из древесины. При этом остаточная влажность древесины не должна превышать 22 %.

Только из такого высококачественного материала можно возвести надежную и прочную конструкцию, которая будет стойка к перепаду температур и большому количеству влаги. От угла наклона стропильной конструкции будет зависеть шаг между отдельными частями стропил, а именно этот параметр будет колебаться в пределах от 600 до 1200 мм.

При строительстве следует принять во внимание и такие моменты как:

1. Первый уровень (около несущих стен) должен изготавливаться из бруса, сечение которого будет составлять 250 на 250 мм. Он крепиться раствором на основе цемента, после параллельной укладки балок;
2. Стропила, расположенные вертикально, должны иметь сечение не менее 50 мм – для бруса или ширина доски должна составлять не менее 70 мм;
3. Для установки и прочной фиксации, вертикальных стоек, необходимо использовать уголки и болты из высокопрочной стали.

Важно! После окончания возведения конструкции стропил нужно переходить к укладке гидроизоляции.

Чтобы хорошо закрепить пленку используйте контррейки. Их необходимо располагать внахлест, начиная крепление от карниза к коньку. Пленка укладывается без натяжки, т.е. она должна быть свободна. Самым лучшим вариантом укладки пленки будет раскладывание ее с небольшим провисанием.

Важно! Чтобы создать максимально качественную гидроизоляцию укладывайте пленку в несколько слоев внахлест. При этом ширина наложения краев пленки должна быть не менее 20 мм. Для фиксации отдельных кусков пленки используйте специальный скотч.

После окончания работ по гидроизоляции можно начать набивку решетки. В качестве материала для обрешетки целесообразно использовать брус с сечением 50 на 150 мм. При укладке шаг обрешетки будет напрямую зависеть от выбранного кровельного материала.

Выбираем материал для настила на крышу ломаного типа

Выбрать материал для настила на ломаную кровлю не составляет труда, так как их сегодня большое множество. Однако при выборе следует стремиться к тому, чтобы выбранный кровельный материал имел небольшой вес или как можно ниже.

В связи с этим, такой высококачественный материал кровли, как классическая черепица для кровель мансардного типа используется очень редко. Это в первую очередь связано с ее внушительным весом, которым она будет давить на конструкцию стропил.

Таким образом, для придания мансардной кровле элегантности и изящности, как правило, используется черепица на битумной основе или металлочерепица.

Следует перечислить достоинства этих материалов:

1. Небольшая удельная масса;
2. Монтаж осуществляется просто и не требует особых навыков;
3. Прочность кровельного материала очень высокая;
4. Большой выбор в цветовой гамме;
5. Пожаростойкость;
6. Долговечность.

Утепление кровли мансардного типа

При работе на этом этапе следует остановиться и выполнить его как можно правильнее и тщательнее, так как именно от качества проделанной работы в будущем будет зависеть комфорт в помещениях на верхнем этаже.

Из видео можно узнать много полезной информации об устройстве мансарды.

Как правило, в теплоизолирующий слой входит и слой пароизолятора.

Слой пароизолятора монтируется со стороны помещения, и предохраняет утеплитель от неблагоприятного воздействия влаги, конденсирующейся из пространства помещения.

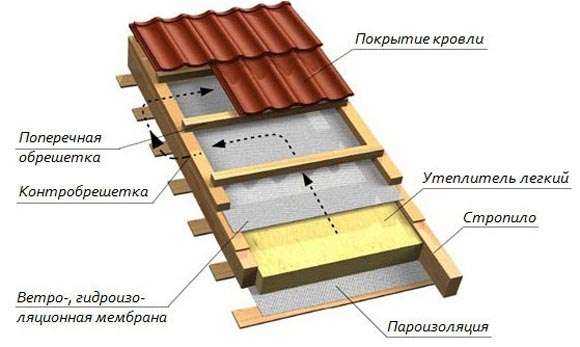

Таким образом, можно перечислить основные компоненты конструкции:

1. Материл отделки;
2. Подшивка;
3. Пароизолятор;
4. Утеплитель;
5. Гидроизолятор;
6. Обрешетка;
7. Сам кровельный материал.

Распространенные ошибки при строительстве мансардной кровли

Самой грубой и достаточно часто встречающейся ошибкой является создание не правильного режима вентилирования.

Вентилирование всего слоя кровли очень важно при эксплуатации, поэтому при нарушении этого параметра будут возникать неприятные моменты.

Чтобы сделать хорошую вентиляцию следует оставлять достаточный зазор между утеплителем и поверхностью кровельного материала.

Этот параметр будет зависеть от вида используемого материала для настила кровли.

1. Если материал кровельного настила имеет профиль, то этот зазор должен быть около 25 мм;
2. Если кровельный материал плоский, то величина зазора должна быть не менее 50 мм.

Также в коньке и карнизе нужно сделать продувы.

Похожие статьи

krovlyaguru.com

Все о ломаных крышах

Мансардная комната: особенности проектирования и дизайна

Мансардная комната — особенности проектирования, планировки и дизайна подкровельного пространства. Что можно разместить на мансардном этаже?

Лестница на мансарду: какой вариант выбрать и как установить?

Лестница на мансарду — как выбрать компактную, но удобную модель мансардной лесенки? какой материал выбрать? как рассчитать параметры конструкции?

Комната на чердаке – как обустроить жилое пространство под крышей?

Может ли комната на чердаке быть комфортной и удобной? Как оборудовать теплую жилую мансарду в частном доме своими руками

Крыша Судейкина – история создания, достоинства и недостатки конструкции

Что такое «крыша Судейкина»? История возникновения конструкции, ее основные особенности, достоинства и недостатки крыши в виде купольного шестигранника.

Расчет мансардной крыши – определение уклона, веса и площади

Как выполняется расчет крыши мансардной? Вычисление площади ската, высоты конька и общего веса кровельного пирога с помощью программы-калькулятора.

Сравниваем утеплители для мансардной крыши

Какие утеплители используются для термоизоляции мансардной крыши? Сравниваем эффективность материалов для утепления мансарды.

Виды мансардных крыш — особенности и требования к конструкции

Какие существуют виды мансардных крыш? Конструктивные и эксплуатационные особенности односкатных, двухскатных, ломанных полувальмовых и вальмовых мансардных кровель.

Какой утеплитель для мансардной крыши лучше?

Выбор лучшего утеплителя для мансардной крыли и фронтона. Способы теплоизоляции изнутри и снаружи с помощью эковаты, минеральной ваты и пенопласта

Стропильная система мансардной крыши – конструкция, расчет и монтаж

Какая стропильная система лучше подходит для обустройства мансарды. Как правильно рассчитать, создать проект и выполнить монтаж стропильной системы мансарды

Мансардная крыша — устройство и конструкция

Конструкция мансардных крыш разных видов, конфигурация мансардных помещений, организация освещения и вентиляции. Схемы и чертежи устройства мансарды.

krovlyakrishi.ru

Ломаная мансардная крыша — особенности строительства

Желание получить при домостроительстве наибольшую жилищную площадь при относительно маленьких размерах строения приводит застройщика к мысли о надобности устройства мансарды.

Очень простым вариантом реализации такой идеи в жизнь считается ломаная мансардная кровля, какая гарантирует по максимуму вероятную площадь помещений для жилья.

Решая о подборе данной конструкции, нужно знать ряд условий, предъявляемых к похожим системам и технологию их строительства.

Потребности к мансардной кровле

Не обращая внимания на известность ломаных систем крыши и присутствие большого числа информации о строительной технологии, очень много таких кровель строится любителями, какие не берут в учет простыми потребности.

Это все приводит к разным проблемам во время эксплуатационных работ, и поэтому не нужно прибегать к самодеятельности. Сооружение ломаной мансардной кровли очень не простой процесс, какой стоит доверить специалисту.

Если сами монтажные работы по силам человеку, имеющему навык работ связанных с кровлей и вооруженному информацией, то расчет мансардной кровли обязан выполняться только специалистом, ведь учитывать все различия ученику нереально.

Итак, какие же потребности предъявляются к мансардным системам:

• Высота помещений мансарды обязана составить не менее чем 2,2 метра.
• Из за того что, что кровельные системы проигруют стенам в части изоляции тепла, теплоизолятору мансарды следует выделять большое внимание.
• Должна быть обеспечена продуктивная вентиляция слоя крыши, в другом случае помещение будет всегда в сыром виде.
• Вместо покрытий для кровли необходимо применять материалы с малейшим удельным весом.
• Стеновая конструкция строения обязана быть который рассчитан на увеличившуюся нагрузку.

Только при исполнении этих минимальных рекомендаций есть хорошая возможность получить результат который хочется получить.

Ломаная мансардная крыша

Подобная конструкция считается разновидностью обычной двухскатной кровли. Разность находится в том, что любой скат поделен на 2 половины, имеющие разный уклон. Поэтому ломаная кровля мансардная дает возможность применять площадь перекрытия более правильно, другими словами, становится больше полезная площадь помещений внутри.

Подходящими углами уклона участков ската считаются 30  и 60 градусов.

В этом варианте несколько уменьшается общая нагрузка на  здание, фактически отпадает возможность скопления снега на крыша. В отличии от двухскатной крыши ломаная мансардная в техническом плане намного сложной в строительных работах, и поэтому здраво взвесьте возможности и свои силы.

Составление проекта мансардной кровли

Основой всякого строительства считается правильно составленый проект, он обязан в себя включать несколько разделов, содержащих все данные о грядущем объекте.

Из чего же обязан состоять проект мансардной кровли.

• Проект опредиляет специфики конструкции кровли, им определены ее форма, геометрические размеры, углы уклона скатов.
• Обязательно обязан быть составлен список материалов, какие нужны для того или другого узла, определено их кол-во.
• Обязательно обязан быть сделан расчет несущей системе, определили сечения стропилин,  балок перекрытия и прочих конструктивных компонентов.

Не стоит целиком надеяться на присущие программы для подобного расчета, они разумеется продуктивны, но только мастер может учитывать все различия и задать правильные данные. Не допустимы любые упрощения на этом этапе, от этого зависит конструкционная надежность, а может быть и жизнь людей.

• Обязательно должны прилагаться чертежи мансардной кровли с деталировкой и описанием систем разных узлов.
• Проект обязан содержать сведения о конструкции утепления, для мансарды это вопрос жизни и смерти. Должен быть сделан расчет тепла, на основе какого и станет подобран благоприятный материал для утепления и иные детали.
• Из за того что, что лучше всего не перегружать систему мансардной кровли, обязано быть подобрано подходящее покрытие для кровли.

Это еще далеко не полный список, и поэтому проектной разработкой обязан заниматься реальный ас собственного дела.

Монтаж системы стропил мансардной кровли

Приступая к монтажу, не забывайте, что строительная технология мансардной кровли обязана выполняться полностью, в таком процессе мелочей нет.

Первым делом, устанавливаются стойки по периметру грядущего помещения. Они тоже будут являться опорой для системы стропил. Стойки ставят на каждую балку перекрытия.

Данный процесс советуем исполнять следующим вариантом.

Сперва собираем две крайние стойки, контролируем их вертикальность во всех плоскостях. Потом натягиваем между ними шпагат и по нему ставим следующие опоры, через расстояние, какое не будет превосходить длину имеющихся у вас прогонов.

Потом устанавливаются сами прогоны, состыковывать их следует только на стойках.Такой подготовительный монтаж прогонов даст возможность очень легко установить оставшиеся опоры.

Следующим шагом будет монтаж на прогоны ригелей, они будут исполнять также роль балок для потолка помещения.

Чтоб избегать их провиса, следует подкрепить каждую балку недолгой стойкой по самому центру пролета и связать сверху дощечкой, которую стоит несколько убрать от середины.

Потом приступаем к монтажу нижнего ряда стропилин.

В строительных работах мансардных кровель используются два вида стропильных компонентов:

• Ряд снизу собой представляет обычные наслонные стропильные ноги, и поэтому проблем с монтажом появиться не должно, самое основное, контролируйте прямолинейность получившегося ската.
• Верхний треугольник будет сделан с использованием висячих стропильных систем. Их относительно компактные размеры существенно облегчат монтажный процесс.

Сделанные по шаблону стропильные фермы устанавливаются по классическим правилам, потом непременно усиливаем подкосами крайние фермы и несколько промежуточных.

Чтобы не было провиса балок для потолка объединяем их центр и стропилины с помощью подвесов, после этого можно убирать не постоянные стойки опорного типа, какие держали ригеля.

Последним этапом станет установка обрешетки. Сечение ее компонентов и шаг установки устанавливается, беря во внимание то, какое покрытие для кровли используется.

Теплоизоляция кровли

Крыша мансардной кровли обязана быть утеплена замечательно.

Утеплительная система обязана в себя включать все необходимые слои:

• Пароизоляция устанавливается внутри помещения, она будет предупреждать проникновение тёплого влажненького воздуха из помещения в слой утеплителя. Она обязана находится сплошным ковром, соединения нужно покрывать герметиком специализированным скотчем.
• Как утеплительный материал лучше применять плитный минеральный материал или экструдированный пенопласт. Ложить его лучше слоями, с перекрытием соединений, на случай утепления пенопластом можно их задуть пеной для монтажа.

Не разрешается оставлять какие-нибудь пустоты, это сведет на нет все ваши старания.

• Сверху стропилин ложится ковер из водоизоляционной мембраны, которая предупредит попадение погодной влажности и конденсата в материал для утепления. Между гидроизоляцией и материалом для кровли непременно обязан быть зазор для вентиляции. Для плоских материалов он обязан быть не меньше 50 мм, а для объемных —25 мм.

Только подобная схема утепления мансардной кровли будет эффектной, любое нарушение ноу-хау опасно появлением аварийных обстоятельств. Материал для кровли, как мы говорили, нужно выбрать с малейшей удельной массой, к примеру,  металлическую черепицу.

Устройство мансардной кровли, разумеется, не назовёшь лёгким процессом, но полученные в итоге добавочные кв.м. восполняют все сложности.

certainteed.by

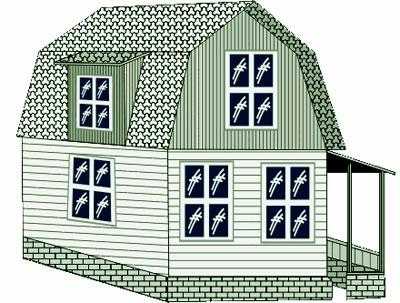

Ломаная мансардная крыша: конструкция, проекты, технология возведения

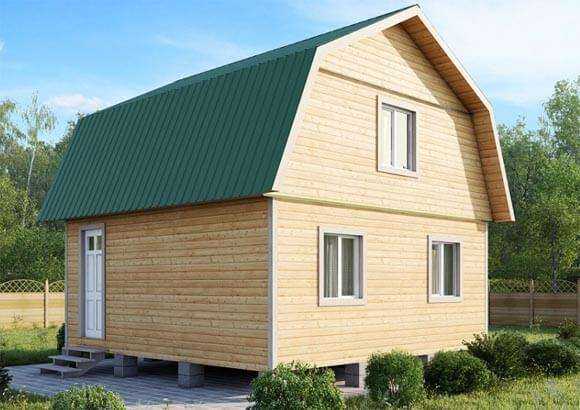

Ломаная мансардная крыша – удачная кровельная конструкция, под которой можно сформировать комфортное для проживания помещение с максимальным сохранением полезного пространства.

Если вы хотите дополнить свой дом данной крышей, то ознакомьтесь со статьей. Из нее можно узнать о различных специфических особенностях ломаных мансардных крыш.

Что такое мансардная крыша ломаного типа?

Мансардная крыша скрывает под собой чердачные помещения, оборудованные для жилья. Под прямыми скатами крыши можно создать небольшое по площади помещение.

Чтобы расширить его границы и увеличить полезный объем площади, следует инициировать строительство ломаного крышного каркаса.

Данная крыша над мансардой имеет неровную линию ската, которая преломляется под тупым углом на определенном уровне.

Подобное конструкторское решение позволяет сформировать полноценную крышу, не боящуюся веса и разрушительных действий различных атмосферных осадков, но не скрадывающую большую площадь чердачного помещения.

Классические треугольные крыши, которые можно видеть на некоторых домах, обычно прячут под своими сводами чердаки, предназначенные для хранения различных предметов, но не для жизни.

Далеко не во всех зонах помещений под данными кровлями можно встать в полный рост.

Ломаная крыша мансардного типа строится с учетом специальной технологии, которая предполагает расчет полезного и неполезного пространства.

«Полезными» принято считать те зоны, расстояние от пола до потолка у которых превышает порог в один метр двадцать сантиметров.

Как правило, именно на этом уровне и располагается уровень «сгиба» ломаной крыши. Чем выше он будет располагаться, тем комфортнее будет находиться в помещении.

Ломаная крыша над мансардой может быть как односкатной, так и двускатной.

Полноценная двускатная крыша обладает более привычной глазу формой и позволяет создать помещение, похожее на стандартные комнаты. Пространство, которое скрывается под односкатной крышей, может выглядеть немного нелепо.

Устройство ломаной односкатной мансардной крыши является более простым, чем монтаж классической, двускатной кровли.

Перед тем как инициировать строительство дома, следует изучить немало проектов домов с ломаной мансардной крышей и сгенерировать качественные и понятные чертежи будущего здания в разных вариантах.

Только взвесив все «за» и «против», можно принять адекватное решение, касающееся выбора типа кровли для дома.

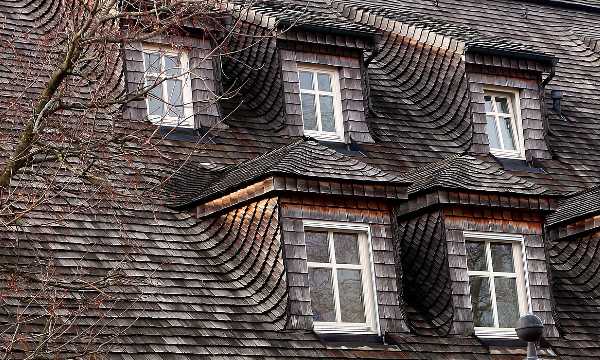

Если вы хотите разместить на крыше ломаного типа окна, то заранее позаботьтесь об их органичном «включении» в пространство будущей кровельной конструкции.

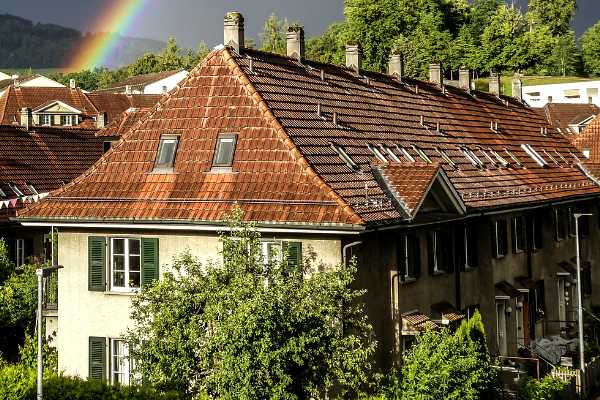

Как правило, мансардные окна располагают на верней части скатов крыши, устанавливая их под определенным углом наклона и создавая вокруг них дополнительный надежный слой обрешетки.

Впрочем, от формирования мансардных окон можно и отказаться, сделав выбор в пользу «классических оконных» проемов, расположенных на фронтальной части дома.

Данный тип окон обладает более простой установкой, которая не вызовет дополнительных хлопот.

О конструкции качественной мансардной крыши

Первый, внешний уровень крыши, возведенной в соответствии с надежной и проверенной временем технологией, должен быть изготовлен из качественного и крепкого материала, обладающего великолепной сопротивляемостью к влиянию факторов внешней среды.

Мансардные крыши ломаного типа можно формировать из:

• шифера;
• керамической черепицы;
• металлочерепицы;
• дерева;
• профнастила;
• камыша;
• ондулина и пр.

Некоторые материалы из данного списка (к примеру, шифер или профнастил) являются устаревшими, поэтому использовать их для создания качественных и надежных кровель не рекомендуется.

Лучшими эксплуатационными характеристиками обладают такие кровельные материалы, как черепицы всех видов и ондулин.

Они почти не подвержены разрушительному действию ветра, снега и дождя и обладают сравнительно высоким сроком службы, который может доходить до пятидесяти лет.

После того как вы определитесь с видом верхнего покрытия крыши, следует перейти к подбору материалов, которые будут входить в состав кровельного «пирога».

Кровельный пирог формируется из нескольких слоев технологичных материалов, обладающих гидро-, тепло- и пароизоляционными свойствами.

Видео:

Некоторые люди предпочитают добавлять к данным материалам дополнительный слой, отвечающий за шумоизоляцию, однако его использованием можно пренебречь (в особенности в том случае, когда в качестве основного кровельного покрытия используется материал, изначально обладающий выраженным шумопоглощающим действием (к примеру, ондулин)).

В качестве гидроизоляции можно использовать мембранные материалы или обычную полиэтиленовую пленку, обладающую высокой плотностью.

Чтобы создать теплоизоляционный слой, можно применить минеральную вату, стекловату или более технологичные материалы.

Роль пароизоляции, затрудняющей проникновение конденсата, испаряющегося из помещений дома, в кровельный пирог, может играть качественная мембранная ткань.

Важно отметить, что формировать кровельный пирог следует не только в области верхних границ ломаной мансардной крыши, но и в области ее «свесов», расположенных ниже точки изгиба.

Данный подход позволит значительно утеплить помещение и сделать его пригодным для всесезонного проживания (при условии правильно сформированной системы отопления дома).

Чтобы закрыть слои кровельного пирога и сделать потолок будущего мансардного помещения эстетичным, требуется использовать листы гипсокартона или другого первичного отделочного материала.

К примеру, поверх пароизоляционной мембраны можно набить легкую обрешетку, которая будет держать вес вагонки, способной придать любому дачному помещению благородный и опрятный вид.

Видео:

Вагонку, гипсокартон или иную первичную отделку можно покрыть слоем классической или декоративной штукатурки, оклеить обоями или декорировать любым другим образом.

Электрические провода и другие коммуникации следует прятать в пространстве между слоем шумоизоляции и слоем первичного отделочного материала.

Благодаря данной хитрости можно сформировать красивый, ровный потолок, не перегруженный дополнительными, портящими его внешний вид, деталями.

Пошаговая технология возведения ломаной крыши

Ломаная крыша своими руками – непростая, но вполне осуществимая задача.

Чтобы приступить к проведению работ, направленных на формирование данной конструкции, следует иметь чертеж ломаной крыши, который будет полностью соответствовать параметрам планируемой постройки.

Расчет ломаной крыши следует проводить только после возведения (или тщательного планирования размеров) основной постройки.

Видео:

Следует помнить о том, что многие кровельные материалы укладываются на обрешеточный каркас с некоторым нахлестом, увеличивающим герметичность будущей конструкции.

Схема, по которой формируется мансарда под крышей, проста. Для начала следует создать каркас под кровлю. Как правило, его изготавливают из качественного деревянного бруса.

Каркас должен быть надежно прикреплен к балкам перекрытия, являющимся основой для пола будущей мансарды, и к верхней продольной балке, считающейся самой высокой точкой потолка.

После того как каркас кровли будет сформирован, на него следует набить обрешетку.

Шаг между ее досками следует закладывать таким образом, чтобы он полностью соответствовал свойствам кровельного материала.

К примеру, монтаж ондулина следует проводить либо на сплошную обрешетку, либо на обрешетку, покрытую дополнительным слоем фанеры, служащей для выравнивания поверхности.

Кровля ломаного мансардного типа начинает строиться с нижнего ряда.

В ходе проведения работ специалисты, занимающиеся ее возведением, продвигаются выше и постепенно доходят до верхней точки конструкции. Монтаж листовых профилей кровли следует начинать с подветренной стороны.

Видео:

Некоторые строители предпочитают отложить создание финального покрытия кровли и начать формирование крыши с создания «пирога», обладающего гидро-, тепло и пароизоляционными свойствами.

Следует помнить о том, что материалы, которые входят в «набор» данного пирога, не следует располагать близко друг к другу.

Между ними нужно формировать тонкую контробрешетку, которая будет создавать вентиляционную прослойку.

Для проведения кровельных работ потребуются следующие инструменты:

• молотки и шуруповерты;
• отвертки с плоским и крестообразным профилем;
• топоры, ручные пилы и электролобзики;
• рулетки и строительные уровни;
• строительный степлер и скобы;
• гвозди с разной длиной стержней;
• саморезы и шурупы;
• специальные изоляционные подкладки;
• герметики.

Следует помнить о том, что формирование стропильного каркаса и создание качественной и надежной крыши причисляется к разряду высотных работ.

Видео:

Проводить их следует с большой осторожностью. Приступать к формированию крыши в одиночку, не обладая навыками и умениями в данном деле, не стоит.

Если вы непременно желаете создать ломаную мансардную крышу для постройки своими руками, то позаботьтесь о поиске напарника, который поможет повысить качество осуществляемых действий, и внимательно ознакомьтесь с несколькими источниками, рассказывающими про пошаговый процесс монтажа кровли.

kroemsami.ru

Мансардная крыша: разновидности, достоинства, недостатки

Дом с мансардой – очень распространенный вид частного домостроения. Мансарда – это чердачная часть дома, где обустроено жилое помещение. Мансардная крыша ограничивает это помещение своими скатами. Основная задача мансардного этажа – создание дополнительной жилой площади.

Высота мансардного этажа от пола до линии пересечения фасада и крыши не должна быть ниже полутора метров. В противном случае – это просто чердак.

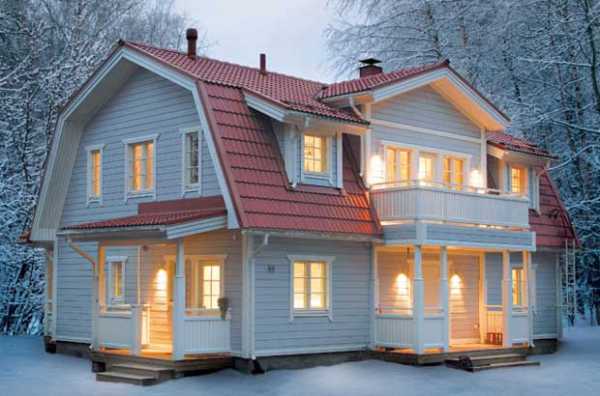

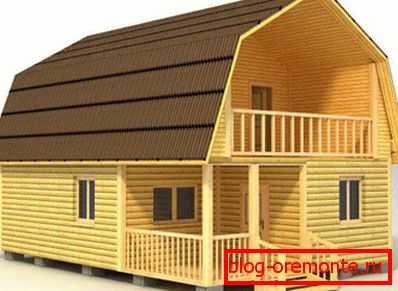

Оформление мансарды имеет множество архитектурных решений: c балконом, эркером, окнами разнообразных форм, которые придают дому интересный внешний вид.

Замечательно выглядит мансарда с поднимающейся к ней перголой — ажурным навесом над беседкой или верандой, увитым декоративными растениями.

Мансардная крыша является украшением постройки, потому что может иметь любую форму и кровельное покрытие. В данной статье мы расскажем, какими могут быть крыши домов с мансардой и разновидности их покрытий.

Мансардная крыша имеет множество вариантов устройства: односкатная, двухскатная, четырехскатная и ломаная крыша, практически любая крыша, кроме плоской.

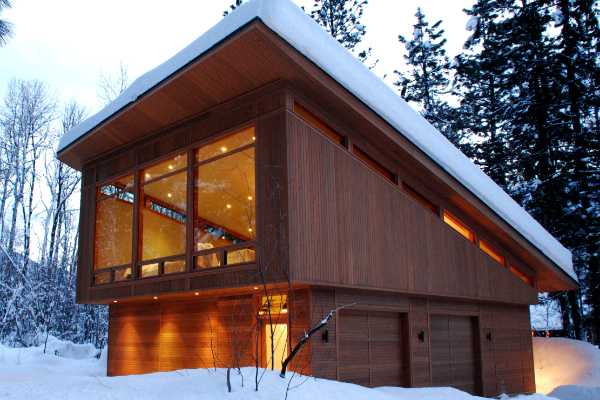

Односкатная крыша мансардного тип

Дома с такой крышей имеют весьма неординарный вид. Недорогая и быстровозводимая, эта крыша чаще используется для гаражей, бань и других хозяйственных построек. Тем не менее, дома, для которых владельцы выбрали именно этот вариант мансардной крыши, выглядят оригинально и привлекательно. Окна обычно обустраиваются в стене, имеющей бо́льшую высоту.

Двухскатная мансардная крыша

Это наиболее распространенная из всех видов крыш. Главное требование – достаточная высота, которая позволит сделать помещение жилым. Двухскатный вариант привлекателен тем, что скаты могут быть симметричными (одинаковой длины) и ассиметричными (разной длины). В первом случае конек находится в верхней точке здания, во втором – со смещением от центра. Ассиметричная крыша смотрится очень оригинально. Недостатком классической двухскатной мансардной крыши является то, что значительная часть пространства под скосом крыши не может быть использована в полной мере в качестве жилой площади.

Существует вариант мансарды, называемый «полуторный этаж». Для установки крыши при такой конструкции требуется «выгонка» стен до определенного уровня высоты.

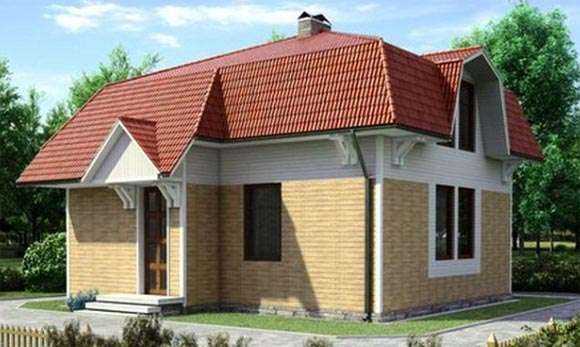

Четырехскатные крыши

Для возведения этого типа крыш необходимы специальные расчеты и чертежи, так как их  стропильная система относится к разряду сложных. Большая поверхность требует значительных расходов как на кровельный материал, так и на утеплитель. При этом следует учитывать, что полезная площадь мансардного этажа уменьшается из-за наличия четырех скатов (вместо двух, описанных ранее).

Дизайн крыш для мансарды может быть очень необычным, эксклюзивным. Вальмовые и полувальмовые крыши придают строению интересный, неповторимый вид. Часто используют комбинации разных типов крыш для увеличения жилой площади и с целью получения более интересного дизайна.

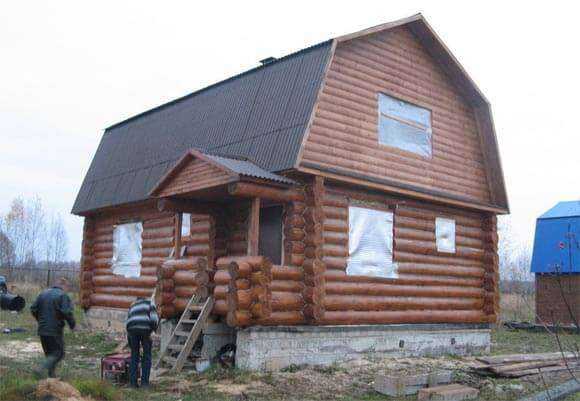

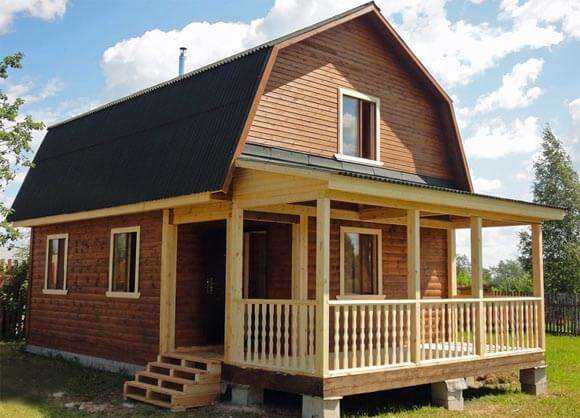

Ломаная мансардная крыша

Отдельная категория крыши под мансарду – ломаная кровля.

Конструкция ломаной крыши  имеет скаты, состоящие из двух частей, имеющих разный угол наклона. В этом состоит ее отличие от простой двухскатной кровли.

Устройство ломаной мансардной крыши дает возможность сделать жилое помещение в чердачном пространстве площадью всего на 15 процентов меньше того, что имеется на первом этаже.

Мансардная крыша– прекрасное архитектурное решение. Особенно красивые мансардные крыши получаются, когда они спроектированы ассиметрично.

При возведении ломаной мансардной крыши следует строго придерживаться определенных правил. Одно из условий создания удобного мансардного помещения – высота потолка не менее 2,5 метров. Для достижения такой высоты линия излома должна быть на высоте 2,8 метров, как минимум. При этом обязательно учитывается толщина утеплителя, внутренней обшивки и толщина полов.

Утепление ломаной мансардной крыши, как правило, не требуется. Качественное проветривание, уменьшение нагрева мансардного помещения в жаркую погоду и дополнительную теплоизоляцию зимой обеспечивает воздушное пространство под стропилами. Чтобы осуществлялась циркуляция воздуха, в верхней части мансардного этажа следует оставить вентиляционные окна.

Однако стены и потолок мансарды все-таки требуют утепления. Связано это с тем, что потеря тепла в мансардном помещении происходит быстрее, чем в основном. Для качественного утепления рекомендуется использовать минеральную вату или пенопласт. Немаловажное значение также имеет оборудование паро- и гидроизоляции.

Кровля мансардной крыши должна быть прочной и легкой. Самые предпочтительные для этой цели кровельные материалы – металлические листы, металлочерепица и битумная черепица, ондулин. Крыша из металлочерепицы имеет много достоинств. Практичный и легкий, этот материал надежно защитит мансарду от осадков и ветра. Ломаная крыша, покрытая металлочерепицей, выглядит очень привлекательно. Разнообразие форм и цветов дает возможность выбора покрытия на любой вкус.

Стропильная система – основа любой крыши. Материал, из которого она изготавливается – дерево. Древесина должна обладать высокой прочностью и не быть подвержена гниению. Сосна – наиболее оптимальный вариант для создания каркаса крыши. Существует масса средств, предотвращающих гниение древесины. Обработка деревянных конструкций такими составами – залог прочности, поэтому не следует пренебрегать таким видом защиты. Еще следует помнить, что само по себе дерево – горючий материал. В целях повышения уровня пожаростойкости не будет лишней и пропитка деревянных частей стропильной системы огнезащитными средствами.

Размер сечения бруса и досок выбирается с учетом размера крыши, веса кровельного покрытия, климатических особенностей региона (ветровая и снеговая нагрузка). Также имеет значение шаг установки стропил — расстояние между ними.

При возведении ломаных крыш используются два основных вида стропильных систем – с висячими и наслонными стропилами.

Каркас с висячими стропилами делается, когда ширина мансардного помещения не превышает 4,5 метров. Если этот показатель больше, необходимо использование наслонных стропил. В этом случае мансарда разделяется балками на части.

Возможно усиление боковых стропил подкосами, которые обеспечивают необходимую жесткость.

Другой вариант достижения нужного эффекта – установка схваток. Когда кровельное покрытие имеет достаточно большой вес, без установки схваток обойтись не получится.

Наиболее простым каркас крыши будет для помещения, имеющего небольшие размеры. Для его строительства потребуются: две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила.

Свесы ломаной мансардной крыши могут быть опущены достаточно низко – ее конструкция позволяет это сделать. Великолепный вариант декора, выполняющий защитную функцию. При таком архитектурном подходе достигается решение нескольких практических задач. Красивый, удлиненный свес крыши защищает стены от дождя и снега и, что немаловажно, оберегает фундамент дома от потоков стекающей сверху воды. Для уменьшения парусности, возникающей при сильных ветрах, балки и доски должны быть более мощными. Следовательно, при выборе длины свеса мансардной ломаной крыши обязательно надо учитывать погодные условия, преобладающие в данной местности.

Частный дом с мансардным этажом – прекрасный вариант для людей, желающих сэкономить средства. Мансардную крышу своими руками не столь сложно построить. Простой монтаж и возможность получить удобный и стильный в дизайнерском плане частный дом делает данный такие дома  чрезвычайно востребованными.

domderevjan.ru
