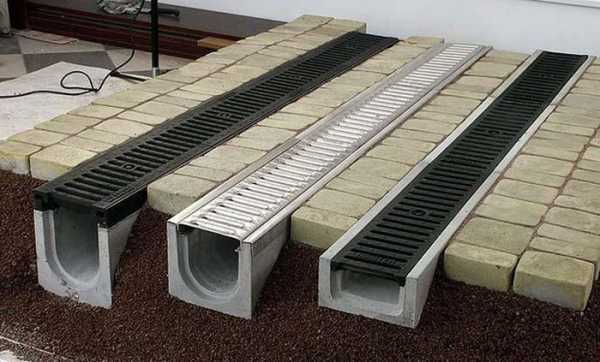

Бетонные лотки для ливневой канализации: выбор и установка

Чтобы обеспечить выход накопившейся ливневой воды, устанавливаются специальные дренажные системы, в основе которых в большинстве случаев вмонтированы бетонные лотки. При помощи таких систем дороги и здания могут быть защищены от избытка воды.

Содержание

Преимущества бетонных лотков перед пластиковыми
Виды бетонных лотков для канализации
Материалы для установки бетонных лотков для канализации
Подготовка к монтажу лотков
Что нужно учитывать при установке бетонных лотков

Преимущества бетонных лотков перед пластиковыми

Чтобы оценка преимуществ бетонных изделий перед пластиковыми была максимально объективной, необходимо сравнить основные качественные характеристики.

Особенности бетонных лотков:

Высокая прочность и надежность позволяет выдерживать непрерывное разрушительное воздействие окружающей среды. Бетонные изделия рекомендованы к использованию в районах с наиболее жесткими условиями климата;

Хорошая стойкость к воздействию высоких и низких температур;
Высокая продолжительность эксплуатационного периода обеспечивается, благодаря использованию специальных технологических новшеств в производстве;
Качество оборудованной конструкции всегда обусловлено соблюдением всех правил в процессе установки;
Если по площади, оборудованной системой водоотведения, планируется передвижение тяжелых грузовых автомобилей, устанавливаются крепкие бетонные лотки, выдерживающие систематическую высокую физическую нагрузку.

Транспортировка бетонных лотков должна выполняться в особых условиях. Если изделие ударить слишком сильно, может возникнуть повреждение. По этой причине к транспортировке и монтажу таких лотков желательно допускать только высококвалифицированных специалистов в данной области деятельности. Бетонные лотки считаются наиболее подходящими изделиями для обустройства системы водоотведения. Особенно это касается областей с неблагоприятными климатическими условиями.

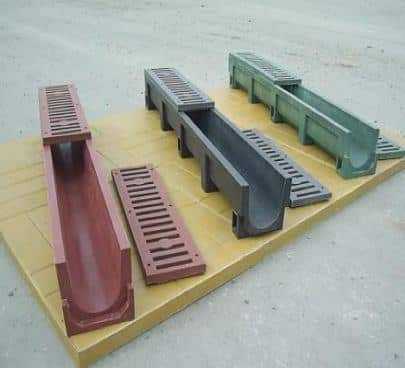

Особенности пластиковых лотков:

Грязь и остатки мусора легко удаляются с пластиковых лотков, гладкая поверхность изделия не дает образовать засор;
Технология производства подразумевает использование прочного пластикового сплава, позволяющего выдерживать достаточно высокое механическое давление;
Легкие пластмассовые изделия без особых трудностей можно транспортировать в любое удобное место;
Простота установки;
Эксплуатационные характеристики позволяют монтировать дренажные системы из пластиковых лотков в разных местах;
По сравнению с бетонными лотками, пластик недостаточно устойчив к низким температурам, поэтому они не рекомендованы к применению в регионах с суровыми климатическими условиями;
Пластиковые лотки подвергаются деформации под воздействием окружающей среды.

Бетонные лотки более устойчивы к воздействию окружающей среды. Следовательно, эксплуатационный период таких изделий самый высокий.

Виды бетонных лотков для канализации

Различают 4 основных разновидности бетонных лотков:

Бетонные, отличающиеся наибольшей прочностью;
Железобетонные изделия лучше сохраняют целостность, меньше пропускают воду;
Полимербетонные объединяют качества бетонных и пластмассовых изделий;
Полимерпесчаные по сравнению с другими изделиями достаточно гибкие и имеют неограниченный срок службы.

Последние считаются самой передовой разработкой.

В продаже доступны только некоторые модели бетонных лотков, способные выдерживать по-настоящему большое давление. Поэтому при выборе нужно учитывать класс прочности изделия.

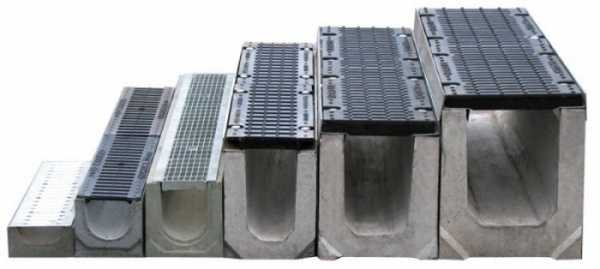

Различают несколько видов бетонных лотков:

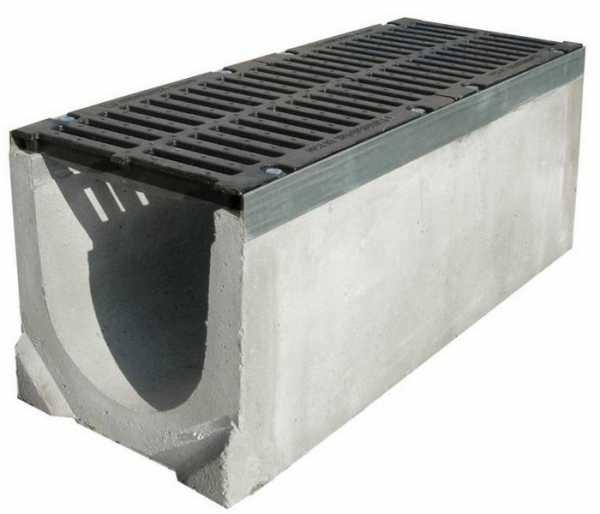

Усиленный с встроенной чугунной решеткой с классом прочности ABCD. Модели SUPER DN 100 и SUPER DN 150.
Облегченный канал с классом прочности ABC. Модель DN 100.

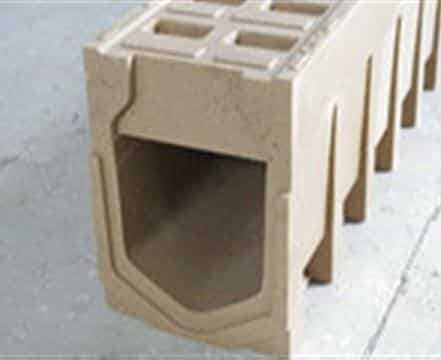

Полимербетонные изделия имеют такие отличительные особенности:

Монолитность и достаточно высокая прочность изделия;
Жесткость;
Не поддается химическому воздействию;
Высокая продолжительность эксплуатационного периода.

Лотки создаются из состава, в который входит кварцевый песок, а также гранитная крошка. В качестве затвердителя используются полиэфирные или эпоксидные смолы. Благодаря замене цемента на полимер, изделие не подвергается различным химическим воздействиям. Поскольку в состав смеси из которой создается лоток, входит пластик, изделие намного легче бетонной конструкции. Такие лотки устанавливаются в различных проектах городского строительства.

Существует классификация бетонных лотков для оборудования ливневой канализации:

Класс F900 наиболее прочные изделия используются в аэропортах, крупных логистических центрах, аэропортах;
E600 используется при проектировании транспортных магистралей, оборудовании крупных промышленных объектов;

D400 лотки устанавливаются на автострадах с большой проходимостью, заправочных станциях, крупных гаражных комплексах, на малых промышленных зонах;
Класс C250 применяется при оборудовании автотрасс с небольших и средних размеров, малых парковочных площадок для легкого транспорта.

Бетонные лотки классифицируются на только по прочности, но и по другим параметрам. Сегодня изготавливаются лотки стандартной длины 1 м. внутреннее сечение может составлять от 100 до 500 мм.

Материалы для установки бетонных лотков для канализации

Для правильного составления проекта и монтажа ливневой канализации не потребуется особых усилий или специальных технических навыков.

Для работы нужно подготовить такие материалы:

Трубы;
Желоба;
Лотки;
Поддоны;
Пескоулавливающие фильтры;
Дождеприемники.

Количество перечисленных конструктивных элементов канализационной системы определяется в зависимости от разработанного проектно-конструкторского плана.

Наиболее эффективная ливневка должна состоять из наземной и подземной частей.

Для разных типов покрытий разрабатываются специальные схемы, в соответствии с которыми необходимо выполнять установку лотков:

Бетонное покрытие. Для этого подходят лотки класса С250. При этом ширина примыкающего шва должна составлять 100 мм, толщина бетонного основания под лоток составляет минимум 150 мм;
Высокопрочные изделия для асфальтных покрытий. Толщина основания минимум 150 мм, примыкающий шов – 20 см;
Для асфальтного покрытия также можно использовать изделия класса С250. Стяжка минимум 150 мм, шов – 100 мм;
Для плиточного покрытия подходят лотки класса C250 и D С шириной стяжки и толщиной шва по 100 мм.

Перед установкой обязательно необходимо выполнить все подготовительные работы.

Подготовка к монтажу лотков

Подготовительные работы осуществляются в несколько этапов:

Разработка и утверждение проектных документов, в которой указаны описания главных конструктивных элементов и мест размещения ливневой канализации.
С учетом проектной документации на месте установки лотков выполняется разметка.
Подготовка всех конструктивных составляющих и вспомогательных материалов и инструментов в необходимом количестве для последующего использования.
Подготовка подъемных кранов для перемещения тяжелых бетонных конструктивных элементов.

Установку можно выполнять после того, как все подготовительные работы будут выполнены.

Что нужно учитывать при установке бетонных лотков

Существуют определенные правила установки ливневой канализации на строительных объектах. Если не учитывать основные требования, качество системы водоотведения может резко ухудшиться, в лотках будут образоваться засоры, повышается вероятность повреждения бетонного основания зданий, заболачивания окружающей местности.

Нужно обязательно принимать во внимание то, что почва зимой промерзает на глубину до 1,2 м., а летом – расширяется. Следовательно, система водоотвода при смене погодных условий может выдавливаться из грунта.

Поэтому необходимо подбирать и устанавливать лотки с учетом таких характеристик:

Пропускная способность лотка определяется из расчета объема осадков, выпадающих за месяц, умноженного на 25%. Следовательно, для отдельного вида местности подходят определенная конструкция лотков для ливневых канализаций;
Тип застраиваемой площадки определяет материал, из которого создан лоток. Например, ливневка в саду или на дачном участке может быть оборудована даже из пластика;
При монтаже нужно учитывать необходимый угол наклона сливной системы в направлении канализации, который должен соответствовать 1 см на 1 м конструкции;
Для хорошей водоотводной системы должна быть предусмотрена достаточно качественная подложка под установленные желоба. Специалисты рекомендуют перед тем как монтировать лотки выложить прослойку 10 см из песка и щебня;
Если ливневка устанавливается в бытовых условиях, можно монтировать на нее легкий вариант решетки из тонкой оцинкованной стали. Для закрепления рекомендуется использовать подходящие замковые соединения;
Чтобы предотвратить возможное возникновение засоров, рекомендуется оборудовать систему пескоулавливания в ливневой канализации.

С учетом вышеперечисленных конструктивных особенностей установленная ливневка будет функционировать долго без каких-либо трудностей.

На улицах населенных пунктов системы водоотведения оборудуются по краям дороги. В бытовых условиях наиболее часто применяются полимербетонные изделия. Их стоимость для многих домовладельцев более приемлема по сравнению с бетонными лотками. Нередко в бытовом строительстве используются системы водоотведения из бетона класса C250.

Различные виды покрытия требуют разработки специальных схем, в соответствии с которыми должна проводиться установка лотков.

vodoprovodnaya.ru

Лотки для ливневой канализации железобетонные — Отопление

Ливневые водоотводные лотки представляют собой конструкции, предназначенные для сбора и отвода грунтовых, талых и дождевых вод. Речь идет о системе желобов, направленной на транспортировку воды с любого участка в канализацию. При этом установка таких изделий требует минимума земляных и монтажных операций. Их монтируют в зонах, где наблюдается ограниченная глубина заложения.

Виды ливневых водоотводных лотков

Сегодня вышеуказанные дренажные системы условно разделают на:

пластиковые;
металлические;
железобетонные;
композитные;

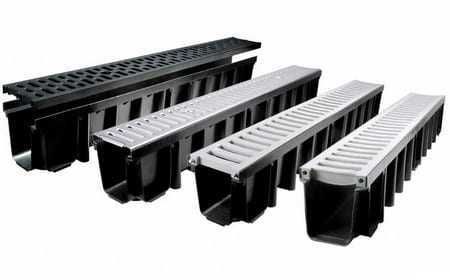

Пластиковые:

Первый вариант является самым распространенным, что обусловлено его стоимостью. Пластиковые лотки самые доступные и отличаются простотой в установке, что связано с их небольшим весом. К достоинствам также следует отнести хорошую устойчивость к пагубному воздействию факторов окружающей среды. Вместе с тем, они обладают гораздо меньшей прочностью, чем бетонные аналоги. Такие изделия быстрее деформируются, могут сдвигаться с места. Нередко пластиковые лотки разрушаются во время поводков или под влиянием механических нагрузок.

Металлические:

Лотки для дождевых вод производят также из металла. К ним предъявляются более жесткие требования относительно толщины и защищенности от коррозии. Пользуются популярностью изделия, выполненные из чугуна. Они достаточно прочны, но слишком тяжелые. Следовательно, для их монтажа приходится применять специальную технику. Самостоятельно их установить в отличие от предыдущего варианта очень сложно.

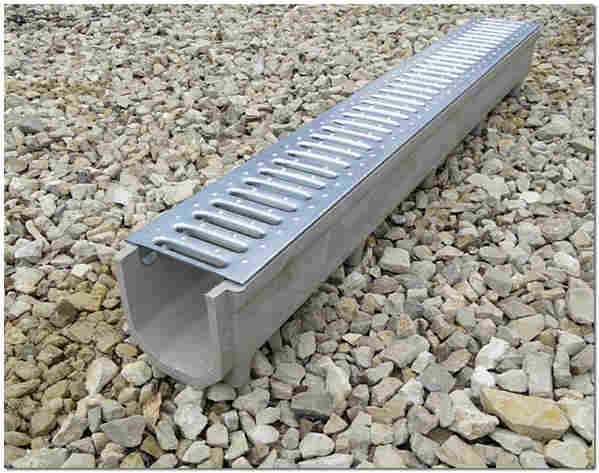

Бетонные:

Бетонные или железобетонные лотки обладают хорошей устойчивостью к агрессивным сточным водам. При этом они относительно дешевые, сравнительно со стальными и чугунными вариантами. Они привлекают хорошей проходимостью и продолжительным эксплуатационным сроком. Как и предыдущее решение, бетонные лотки обладают большим весом. Следовательно, для их транспортировки и монтажа нужно руководствоваться определенной техникой. К их преимуществам нужно отнести способность выдерживать большие механические нагрузки.

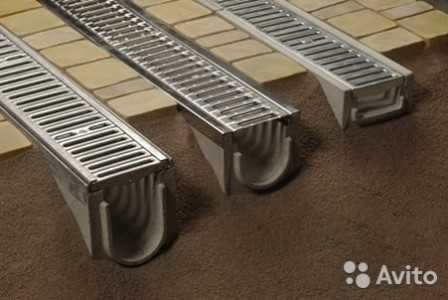

Полимербетонные:

Последний вариант лоток изготавливается из полимербетона. Для изготовления этого материала используется прочный пластик, песок и прочие добавочные соединения. Такие товары, как правило, дороже вышеуказанных аналогов, что связано с использованием более дорогостоящего сырья. Они прочные и изностойкие.

Видео установка пластиковых лотков вдоль трассы

На что обратить внимание при выборе ливневых водоотводных лотков?

Выбирая водоотводные лотки необходимо учитывать вес и габариты изделий. Чтобы не ошибиться с выбором, необходимо брать во внимание особенности материала, высоту конструкций. Все эти факторы влияют на предполагаемый объем воды, который необходимо отвести с участка. Важно учитывать место, где будут возводиться лотки. Для каждой зоны подходят конкретные изделия.

Критерии, влияющие на выбор лотков

При выборе вышеуказанных конструкций учитывается два основных параметра.

В первую очередь это касается допустимой нагрузки.
Вторым критерием считается пропускная способность. В этом плане изделия делят на несколько групп. Маркировка А 15, предусматривает пропускную способность до 1.5 т. Такие решения отлично подходят для спортивных площадок, пешеходных зон. Их можно монтировать под садовыми дорожками на приусадебном участке.
Лотки В 125, выдерживающие до 12.5 т используются на автостоянках. Подходят такие ливневые лотки для гаража.
Лотки С 250, предусматривающие нагрузку до 25 т, подходят для монтажа вдоль дороги. Е 600 – отличный вариант для аэропорта.
Ливневые лотки для коттеджа имеют обозначение В 125.
Подбор ливневых водоотводных лотков для парка может варьироваться от А 15 до D 400. В этом случае все зависит от подходящей ширины и высоты изделия.

Таблица нагрузки, размеров и пропускной способности пластиковых водоотводных лотков

Класс нагрузки	Ширина гидр. сечения	Пропускная способность	Габаритные размеры
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	1.8 л/сек	1000 x 145 x 60 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	1.8 л/сек	1000 x 148 x 63 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	2.4 л/сек	1000 x 145 x 80 мм.
A15 — 15 кН (до 1.5 тонн)	100 мм (DN100)	2.5 л/сек	1000 x 116 x 96 мм.
A15 — 15 кН (до 1.5 тонн)	100 мм (DN100)	2.5 л/сек	1000 x 116 x 96 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	3.6 л/сек	1000 x 145 x 100 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	5.1 л/сек	1000 x 145 x 120 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	150 мм (DN150)	6.01 л/сек	1000 x 196 x 117 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	100 мм (DN100)	9 л/сек	1000 x 145 x 185 мм.

Класс нагрузки	Ширина гидр. сечения	Пропускная способность	Габаритные размеры
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	200 мм (DN200)	5.9 л/сек	1000 x 248 x 102 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	200 мм (DN200)	8.9 л/сек	1000 x 246 x 100 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	200 мм (DN200)	24.2 л/сек	1000 x 246 x 185 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн), D400 — 400 кН (до 40 тонн), E600 — 600 кН (до 60 тонн)	200 мм (DN200)	28.9 л/сек	1000 x 249 x 203.5 мм.
A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн)	200 мм (DN200)	34.9 л/сек	1000 x 246 x 235 мм.

Ширины и высоту любого типа лотка выбирают, учитывая объемы сточных вод, которые должны проходить через эти изделия. Определяется данный показатель по следующей формуле: Q = q20 ? F ? ?.

Q при этом является расчетной величиной. q20 представляет собой коэффициент, который характеризует объем осадков, содержащийся в канализации. F в этой форме считается площадью участка. ? выступает в роли коэффициента водоотведения, который зависит от покрытия.

Для зон имеющих асфальтовое покрытие, характерным показателем считается число 0.95. Асфальто-бетонное покрытие предусматривает постоянный ? 0.85. Если земля покрыта гравием, коэффициент водоотведения должен составлять 0.40. Водоотводный лоток должен выбираться строго по указанным расчетам. Пренебрегать ими специалисты не рекомендуют в силу того, что в противном случае канализация может функционировать плохо, не справляясь с должным отводом жидкости. Неправильные расчеты, как правило, проявляются уже после первых сильных дождей.

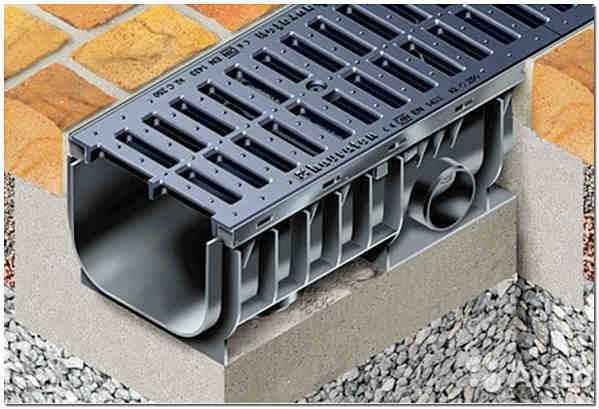

Конструкция ливневого (дождевого) водоотводного лотка

асфальто-бетонное покрытие
температурный шов
основа дороги ГПС
грунт
бетонная основа

Компоненты системы поверхностного отвода воды

Для приусадебных участков, отличающихся большой площадью одних лотков для отвода необходимого количества вод, может быть недостаточно. На большой территории лучше разместить несколько компонентов, предназначенных для слива в канализацию грунтовых, талых и дождевых вод. К ним относятся:

Пескоуловители
Дождеприемники
Водоотводные лотки
Дренажные решетки
Решетки для дождеприемника

Пескоуловители отвечают за зачистку всего участка от засорения листьями. Также они предотвращают скопление избыточного количества песка. Производят такие изделия, как правило, из пластика, который обладает стойкостью к большим нагрузкам и не боится перепадов температур.

Второй компонент предназначен для сбора воды с кровли участка. Он применяется как для ливневого, так и точного водоотведения. Лотки, как вы уже поняли, отвечают за транспортировку воды в канализацию.

Дренажные решетки при этом обеспечивают защиту процесса от попадания не нужного мусора. Решетки для дождеприемника защищают указанный элемент от попадания камней и прочих габаритных компонентов.

Инструменты, предназначенные для монтажа дождевых водоотводных лотков

В работе с вышеуказанными изделиями потребуются:

лопата, с помощью которой мы будем создавать траншеи,
несколько ведер для транспортировки песка,
бетономешалка.

В процессе монтажа может пригодиться:

ножовка,
молоток,
а также ручная пила или болгарка.

Если вы планируете использовать железобетонные лотки, болгарку придется оснастить алмазным диском.

Еще одно видео про установку дождевого лотка

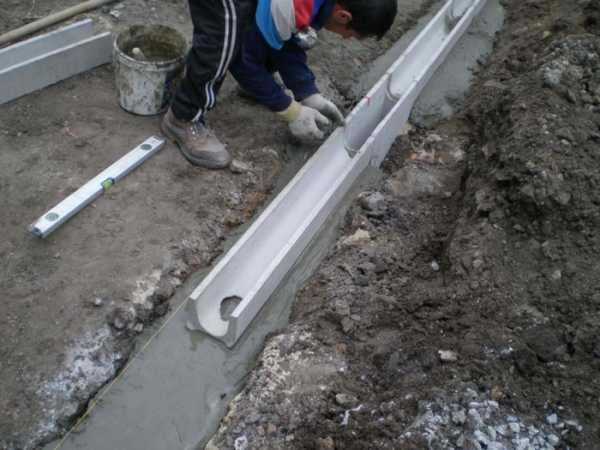

Установка ливневого водоотводного лотка

Для самостоятельного монтажа ливнево-дождевой канализации на приусадебном участке своего домика нужно следовать следующей инструкции:

Прежде всего, необходимо в соответствие с проектом канализации выкопать несколько траншей, предназначенных для лотков.
Ливневая канализация должна монтироваться с соблюдением определенного уклона.
Как правило, он варьируется от одного метра до десяти миллиметров. Чтобы выкопать подходящие траншеи нужно подготовить почву.
В частности, уплотнить нижний слой грунта. Для этого на дно выкладывается слой песка, служащий в качестве некого дренажа.
Если вы планируете установить пластиковые лотки, нужно также позаботиться о наличии бетонного основания, ширина которого должна составлять около десяти сантиметров.
Специалисты рекомендуют при помощи качественного бетона не только производить основание, но и подобным же образом укреплять стенки траншеи. Это позволит предотвратить деформацию пластика под давлением грунта, что возникает вследствие разницы температур. Затем в коробку из «бетона» кладется лоток.

В целях обеспечения дополнительной защиты желательно желоб лотка оснастить закрытой решеткой. Она позволит предотвратить попадание в канализационную сеть лишнего мусора. Водоприемная решетка должна располагаться на 3-5 миллиметров ниже уровня грунта. Соединяются лотки между собой за счет определенных пазов.
Чтобы не ошибиться со схемой установки, на качественных лотках производитель указывает направление, согласно которому должна транспортироваться вода.
Для достижения полноценного результата, стыки изделий должны быть обработаны качественным герметиком. Это обеспечит лотки непроницаемостью. Относительно решеток, независимо от их типа предусматривается одинаковая установка.

Заключительные советы

Начинать установку необходимо с подготовки бетонного основания и подключения канала с отводом к канализационной трубе. (Бетонное основание должно быть порядка 7-10 см)
Первую часть дождевого лотка нужно закрепить торцевой заглушкой используя герметик

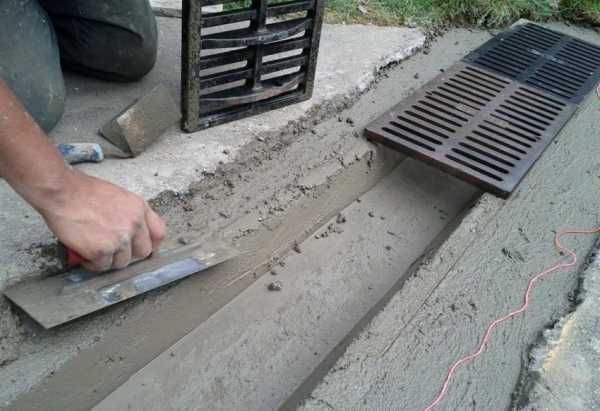

Чтоб дождевой лоток не шатался его необходимо забетонировать с обеих сторон и утрамбовать. (в случае когда с одной стороны имеется опора или тротуарная плитка, — бетонирование проводится только с другой стороны, для надежности этого вполне хватит)
Если вы используете пластиковый или полимербетонный лоток, рано или поздно Вам придется провести обрезку, для этого не забывайте про защитную маску и очки. Любая болгарка, радиус круга, которой будет достаточен — вполне справится с этой задачей.

В конце не забудьте прикрепить торцевую заглушку, чтобы воды не уходила на ваш участок.
После того как бетон засох, необходимо провести обратную подсыпку земли. В идеале эту землю следует утрамбовать и вывести на уровень с поверхностью ливневого лотка. Со временем земля еще утрамбуется, поэтому можете сделать чуть выше.
Пока бетон у основания стенок не засох, рекомендуется установить защитные решетки, чтоб впоследствии не было проблем
Если на вашем садовом участке находится газон, — его нужно беречь от мыльной воды

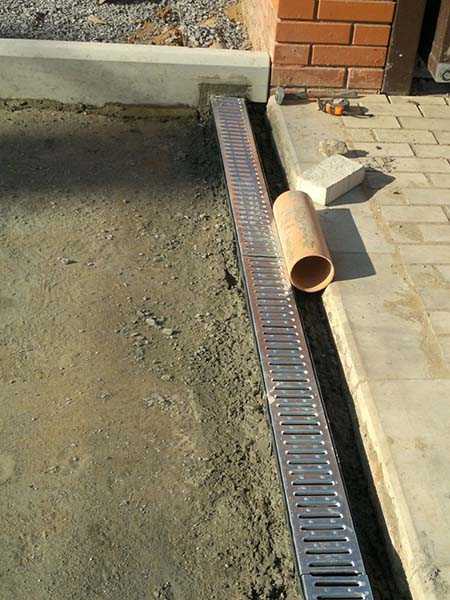

При монтаже около тротуарной плитки и брусчатки можно использовать лотки высота которых не превышает 8 см, — этого достаточно чтобы проложить прямо среди тротуарной дорожки.

Несколько типов подключения пластиковых лотков

Первый способ рекомендуется использовать, если на вашей территории имеется песок. Пескоуловитель решит данную проблему без каких либо проблем, и чистить его нужно крайне редко.

Второй способ подключения самый простой и сразу напрямую подключается к канализационной трубе. Фильтром в таком случае служит лишь небольшая корзинка от мусора — чистить которую придется почаще, но и доступность к ней в разы больше и легче.

Как сделать систему водоотвода незаметной?

В данном случае можно использовать щелевые решетки. Но тротуарную плитку придется укладывать под углом по направлению к решетке, чтоб вода нормально стекала вглубь. Сама же плитка ложится поверх лотка на уровне или чуть выше щелевой решетки.

moybeton.com

Конструкции лотков-ливневок типовые

При изготовлении лотков для ливневки используют самые различные материалы от чугуна до полимерного пластика. Но при этом все изделия имеют типовую конструкцию и соответствуют установленным стандартам EN 1433. В ассортименте предлагаемой и производимой продукции можно встретить такое типовое исполнение лотков:

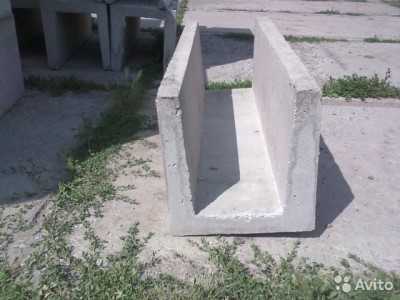

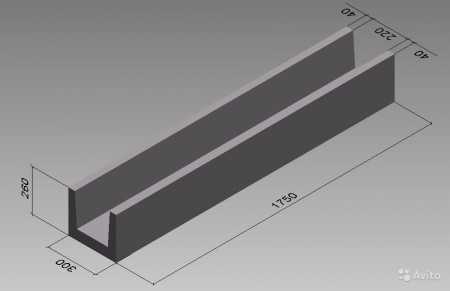

Лоток для ливневки, выполненный в форме простого длинного П-образного или округлого желоба без крышки . Такое изделие монтируется без дополнительного укрепления в заранее подготовленную траншею с выходом на центральную точку сбора воды.
Лоток-ливневка, выполненный в форме стандартного вытянутого желоба , но уже с надежной решетчатой крышкой по всей длине изделия. Решетка предотвращает попадание различного рода мусора в канализационный сток и предупреждает засоры в системе водоотвода.
Лотки для ливневой канализации щелевые . Этот тип конструкции выглядит как длинный желоб со щелью для стека воды в неё.
Лотки для ливневой канализации Г-образные . Эти изделия выглядят, как и щелевые, только вместо центрального отверстия в лотке имеют специальный выступ в своей верхней части, выполненный в форме буквы Г. Подобные изделия пригодны к монтажу, как в бытовых, так и в более сложных промышленных условиях (на автобанах, магистралях, взлётных полосах и пр.).

Что касается способов изготовления лотков для ливневки, то они полностью зависят от конкретного материала, из которого будет изготовлена продукция. Так, в случае применения пластичных полимеров с добавками используется метод экструзии (выдавливание под высоким давлением и при горячих температурах). Если де будут применяться бетон или металлы (чугун, сталь), то здесь применяют метод литья.

Виды канализационных сточных лотков

На мировом рынке различают три основных вида лотков для ливневки:

Чугунные изделия для отвода вод;
Бетонные лотки для ливневой канализации;
Пластиковые конструкции.

Рассмотрим подробнее каждый вид.

Чугунные

Этот вид канализационных поддонов изготавливается из двух основных видов чугуна:

ISO 185 — с включением пластинчатого графитного зерна;
EN1563 — металл с добавлением сферического зерна графита.

Важно: в производстве металл используется не только для самого поддона, но и для изготовления самой верхней решетки. Готовое изделие покрывают слоем горячего цинка с целью предотвращения коррозии металла во время эксплуатации.

Столь мощный и прочный продукт, благодаря усиленной устойчивости на растяжение и сжатие, используется только на промышленных и сложных объектах, таких как аэропорты, длинные автомагистрали и взлетные полосы.

При этом чугунные дождевые лотки достаточно крупные. Так, максимальная протяженность одного желоба может составлять 50 см, а его ширина — 20 см.

Лотки бетонные

Популярные изделия для применения в черте города. Многие из нас часто наблюдают работу городской системы водоотведения во время летнего ливня. Изготовление бетонных канализационных лотков-ливневок происходит с использованием специальных полимерных добавок или армирующего стекловолокна в бетонную смесь. Таким образом, готовое изделие является более прочным в отличие от стандартной продукции из железобетона.

Бетонные лотки для ливневки производят методом вибрационного литья, то есть форму с железобетонной армированной, но еще мягкой смесью погружают на вибрационный стол для большей усадки состава. Это позволяет получить большую плотность, а значит, и прочность готового изделия.

Бетонные лотки-ливневки можно использовать как в частом домостроении, так и при возведении сложных промышленных или городских объектов.

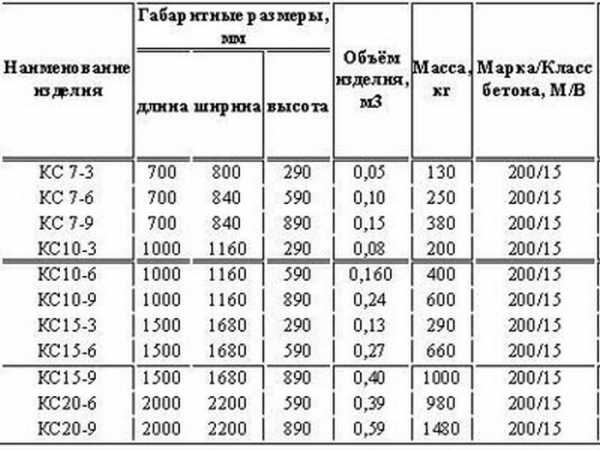

Параметры лотков из бетона варьируются в таких пределах:

Длина готового протяженного желоба — 500-4000 мм.;
Ширина с высотой готового лотка-ливневки может быть такой — от 140х150 мм до 430х880 мм.

Пластиковые желоба для ливневой канализации

Пластиковые дождевые лотки — удобный продукт для применения как в домашнем домостроении и обустройстве канализационной системы, так и для укладки близ железнодорожного полотна.

Для изготовления таких лотков для ливневки используют полипропилен с качественными минеральными добавками. В сочетании с экструзионным методом производства удаётся достичь высокой прочности готовых желобов. Пластиковые лотки для ливневки и для отвода грунтовых поверхностных вод отличаются такими преимуществами:

Инертность к большинству химически-агрессивных веществ;
Высокая устойчивость к механическим повреждениям;
Стойкость к повышенным нагрузкам. В среднем пластиковые лотки-ливневки способны выдерживать нагрузку до 50-60 т/м2.
При этом пластиковые лотки для ливневки и отвода поверхностной воды можно эксплуатировать в широком диапазоне температур от -50 до +120 градусов по Цельсию.

Параметры пластиковых желобов в основном такие:

Длина — 1 метр;
Ширина — 0,14-0,5 метра;
Высота — 0,06-0,79 метра;
Приблизительный диаметр округлого желоба — 10 см.

Правила установки лотков для отвода воды

Для того чтобы правильно смонтировать лотки-ливневки на любом объекте, необходимо придерживаться четких правил. В противном случае система отвода вод не ласт желаемого эффекта и приведет как минимум к засорам, как максимум — к заболачиванию местности или порче бетонного основания зданий, дорожек и пр.

Итак, важно учитывать и соблюдать один важный момент — при монтаже лотков для ливневки стоит помнить, что почва имеет свойство промерзать на глубину до 1-1,2 метра в холодное время года. Кроме того, эта же почва склонна и к деформации в виде пучения в теплое время года. Таким образом, лотковая система отвода воды с участка подвергается естественному выталкиванию из грунта.

Поэтому выбирайте и монтируйте лотки для ливневки по таким принципам:

Пропускная способность у выбранного вами изделия должна быть просчитана по формуле = количество осадков в среднем за месяц умноженное на 25%. Таким образом, удастся правильно подобрать лоток для ливневки именно на конкретной местности.
Материал , из которого будет изготовлен желоб, должен быть уместным для вашего объекта. Вряд ли мощный чугунный лоток станет правильным решением для бытового применения в саду или на даче.
При укладке лотков для ливневки соблюдайте уклон в строну канализации из расчета 1 см на один метр изделия.
Для качественной системы отвода воды нужно применять и хорошую подложку под желоба. Лучше использовать песчано-гравиевую подушку толщиной 10 см, или хотя бы подсыпку из щебня той же толщины.
Решетки для бытового применения на лоток для ливневки можно выбрать более легкие. Подойдёт оцинкованная сталь. К тому же все решетки лучше фиксировать при помощи специальных замковых соединений.
Важно также обустроить и систему пескоулавливания в желобной системе отвода воды. Это позволит предотвратить заиливание и загрязнение коммуникации.

Как правильно смонтировать систему ливневой канализации?

Правильный монтаж лотков для ливневки выполняется в несколько этапов:

В первую очередь намечается расположение системы отвода воды к канализационному резервуару. Для этого можно использовать простые колышки и бечёвку.
После этого стоит узнать среднее количество осадков в месяц. Сделать это можно путем запроса метеорологических данных в службе гидрометцентра по вашему региону.
Согласно полученным данным выбирают пропускной рекомендуемый диаметр лотка для ливневки.
Для формирования траншеи под укладку нужно вынуть грунт в объеме, равном параметрам желобов плюс 30-40 см. При этом важно, чтобы глубина канавы была больше высоты желоба на 10 см.
В сформированную траншею насыпают слой песчано-гравиевой подушки или щебня, который хорошо трамбуют.

Важно: верхний край смонтированного лотка должен быть ниже уровня грунта (дорожки) на 5 мм. Это позволит беспрепятственно уложить верхнюю решетку системы и обеспечить качественный отвод воды в сторону центрального коллектора.

Для большей надежности центральные системы водоотведения можно зафиксировать бетонным раствором в канаве.

Важно: сложные бетонные лотки лучше использовать для центральных систем отвода воды. А на придомовой территории (у фундамента) подойдут качественные полимерные желоба.

vodakanazer.ru

Основные виды лотков

Лотки ливневые изготавливают из разных материалов:

бетона;
пластика;
полимерпесчаных составов;
полимербетона;
чугуна.

Конструктивно лотки водоотводные ливневой канализации изготовленные из любого из перечисленных материалов, могут быть двух типов:

с решеткой;
без решетки.

Бетонные

Бетонные желоба – традиционные и давно используемые изделия для устройства ливнёвки. У них есть несомненные преимущества: высокая прочность, долговечность, износостойкость, недорогая цена. Но есть и недостатки: большой вес, трудоемкость монтажа, гигроскопичность. Со временем бетон, регулярно контактирующий с водой, разрушается.

Если решено использовать бетонные лотки для ливневой канализации, нужно быть готовым к следующим сложностям: высоким расходам на доставку, отгрузку и монтаж этих изделий. Но у этого типа желобов есть неоспоримые достоинства: доступность и низкая цена по сравнению с аналогичными конструкциями из других материалов.

Пластиковые

Эти изделия относят к категории современных прогрессивных конструкций, отличающихся высокой устойчивостью к агрессивным жидким средам (в том числе с присутствием химикатов), долговечностью, удобством монтажа и транспортировки.

Пластиковые лотки для ливневой канализации оснащены решеткой, изготовленной из более прочного материала, чем основная конструкция. В основном, это та же пластмасса, но более качественная. Есть производители, предлагающие ливневые желоба с решетками из металла (чугуна). Пластиковые водоотводы этого типа испытывают значительную нагрузку и имеют меньший расчетный срок эксплуатации, но оптимальны для устройства ливневки в местах с высокой проходимостью и на проезжих частях дорог.

Полимербетонные и полимерпесчаные конструкции

Полимербетонные

По прочностным характеристикам эти изделия аналогичны бетонным, но имеют значительно меньший вес. Это их основное преимущество. Лотки из полимербетона в 1,5-2 раза прочнее пластиковых, в 2 раза легче ЖБИ, дешевле пластиковых и дороже бетонных.

Эти желоба для ливневки имеют более привлекательный внешний вид, чем бетонные, повсеместно используются для устройства системы водоотвода от административных зданий. Гладкая поверхность стен полимербетонных изделий обеспечивает высокую пропускную способность водоотвода и отсутствие скоплений в ней песка и мусора.

Полимерпесчаные

По внешнему виду и характеристикам лоток водоотводный полимерпесчаный схож с изделиями предыдущего типа, но отличаются непревзойденной долговечностью.

Вес этих лотков довольно небольшой, что гарантирует простоту и удобство их установки и доставки. Сплав полимера и песка обеспечивает низкую гигроскопичность и безупречную гладкость поверхности изделий.

Желоба из чугуна

Лотки чугунные для водоотведения используются крайне редко. В основном из этого материала изготавливают решетки ливнёвой канализации. Чугунные лотки имеют солидный вес, монтаж их трудоемок и затратен в материальном плане. Сегодня эти изделия не востребованы.

Классификация лотков для ливневки

При проектировании системы водоотвода важно учесть класс допустимой нагрузки ее основных элементов – лотков.

Независимо от используемого для их изготовления материала, все эти изделия подразделяются на следующие виды:

А 15 – расчетная нагрузка: до 1,5 т. Это наиболее часто используемые желоба. Их устанавливают на пешеходных зонах, на обочинах грунтовых дорог, на велосипедных дорожках, спортивных и детских площадках, на парковых территориях. Лотки этого типа популярны у владельцев частных домовладельцев.
В 125 – рассчитаны на нагрузку не более 12,5 т. Используются для устройства отвода воды вдоль асфальтированных дорог, в гаражных кооперативах.
С 250 – выдерживают нагрузку до 25 т. Отлично подходят для обустройства территории автозаправок и автостоянок, автомоек.
D 400 – расчетная нагрузка: 400 т. Изделия этого типа используют на автомагистралях, причалах, железнодорожных вокзалах.
Е 600 – выдерживают нагрузку до 600 т. Устанавливаются на промышленных предприятиях различного профиля, военизированных объектах, складах, логистических центрах.
F 900 – высокомощные изделия, применяемые для обустройства военных баз, аэропортов, космодромов.

Правила выбора лотков для ливневой канализации

При покупке желобов любого типа важно обратить внимание на класс их мощности. Для промышленных предприятий, строительных компаний, административных и военных объектов задачу выбора лотков решают специалисты.

Частному застройщику или владельцу дачи пригодятся следующие советы:

лотки водоотводные для ливневой канализации пластиковые – оптимальный выбор для обустройства небольших садовых участков и фермерских подворий;
при сложном рельефе участка рекомендуется использовать конструкции специальной формы: с уклоном для стока воды;
лучшее решение – пластиковые водоотводные лотки с решетками, которая обеспечит ландшафту привлекательный внешний вид и защитит систему от загрязнения;
при выборе желобов необходимо обратить внимание на то, оснащены ли они выемками для плотной стыковки.

Если правильно выбрать лотки для ливневой канализации, это обеспечит высокую пропускную способность системы водоотвода и придомовая территория всегда будет ухоженной и чистой.

stroyusnulya.com

Назначение ливневой канализации

Ливневая канализация играет одну-единственную, но очень важную роль – она отводит чрезмерное количество воды, образовавшейся после дождя или после весеннего таяния в сторону от вашего участка или в глубину земли.

Для того, чтобы ваш загородный участок после интенсивного дождя или под весенним солнцем не превратился в болото – вы можете своими руками спроектировать и построить ливневую канализацию. Это довольно сложное инженерное сооружение, но, тем не менее оно вполне может выполнено силами даже одного человека.

Нормы и правила для ливневой канализации

Как и для всяких инженерно-строительных сооружений – проектирование и монтаж ливневой канализации (или в просторечии – «ливневки») описано в общепринятых строительных нормах и правилах. Основным документом в этой сфере является СНиП 2.04.03-85, именно в нем описаны методики расчета и сооружения ливневки. Наружные канализационные сети (именно так на профессиональном строительном языке называется ливневка) должны строиться или реконструироваться только в соответствии с этими правилами.

Данный документ содержит набор формул и список требований к конструкционным материалам, используемым для строительства ливневой канализации. Также в данном СНиПе описан порядок эксплуатации этого инженерного сооружения.

Типы наружной ливневой канализации

По способу проектирования и строительства ливневки можно разделить на два основных типа: точечная и линейная. Рассмотрим порядок их проектирования и строительства.

Ливневая точечная канализация

Основными элементами точечной ливневки являются дождеприемники. В них собирается вода, которая стекает с крыши вашего дома во время непогоды. Между собой дождеприемники соединяются магистральной трубой или желобом, посредством которого дождевая вода уводится за пределы участка.

Для обеспечения бесперебойной работы данной системы она должна иметь защиту от мусора: крупных части (например веток) и взвешенного в воде песка. Для защиты от крупного мусора на дождеприемники устанавливаются решетки, а взвешенный в воде песок осаждается в пескоулавливателях.

Ливневая линейная канализация

Основными элементами такой системы являются каналы, собирающие дождевую воду и выводящие ее за пределы участка. Каналы могут изготавливаться из готовых бетонных или пластиковых лотков, накрытых решетками. Преимуществом данного типа системы служит сбор воды со всей территории участка, например от беседок, дорожек или даже от сельскохозяйственных грядок.

Такие лотки монтируются с уклоном в сторону вывода воды так, чтобы она перемещалась самотеком. Как и в точечном варианте – в линейной канализации должны присутствовать фильтры и пескоотстойники.

Составные части ливневой канализации

Итак, наружная ливневка на вашем участке будет состоять из следующих составных частей:

Дождеприемники представляют собой небольшие колодцы с укрепленными стенами, собирающие воду с крыш строений.
Придверные поддоны являются модификацией дождеприемников, монтируемых перед входными группами или воротами.
Желоба и/или лотки – расположенные под уклоном, они самотеком перемещают собранную воду в сторону от участка.
Сборные трубы – аналог лотков, прокладываемых в толще грунта.
Улавливатели песка – отстойники или фильтры, задерживающие взвешенные в воде мелкие частицы.
Инспекционные колодцы – предназначены для осмотра и очистки элементов ливневки.

Рассчитываем ливневую канализацию

Для проектирования ливневки необходимо знать исходные параметры:

Объем осадков, частоту их выпадения с максимальным значением в периоды ливневых дождей.
Площадь кровли, собирающей атмосферные осадки, и площадь дорожек и других участком местности, не впитывающих воду.
Возможность впитывания воды грунтом.
Схему расположения инженерных коммуникаций на вашем участке.
Чтобы произвести правильный расчет ливневой канализации, нужно знать:

В целом, расчет сечения труб ливневки выполняется по следующей формуле:

Q = q20 x F x Ψ
Где:
Q – объем отводимой воды,.
q20 – величина интенсивности осадков.

Нормативные значения, вытекающие из климатической харакетристики местности вы можете взять в таблицах, опубликованных в СНиП 2.04.03 – 85.

F – общая площадь участков, с которых необходимо отвести воду.

Ψ – коэффициент поправки, зависящий от материалов участков.

Величина поправочного коэффициента составляет:

1 – для кровли крыши,
0,95 – для участков, покрытых асфальтом,
0,85 – для забетонированных участков,
0,4 – для участков, покрытых щебенкой,
0,6 – для участков, покрытых щебенкой и залитых битумом.

Глубина размещения трубопроводов ливневки

Минимальная глубина закладки трубопроводов для ливневки с сечением до 50 сантиметров составляет 30 сантиметров. При увеличении сечения труб их размещают глубже – до 70 сантиметров.

О общем случае, глубина заложения ливневых трубопроводов определяется исходя из сочетания минимального объема земляных работ и невозможности повреждения трубопроводов в результате внешних воздействий. Учтите, что повреждение труб может возникнуть и в результате промерзания грунта.

Рассчитываем уклон ливневого трубопровода

Исходя из строительных норм при расчете уклона ливневого трубопровода закладывается величина 0,005-0,007 для трубопроводов с сечением 20 сантиметров и 0,007-0,008 для трубопроводов с сечением 15 сантиметров.

Строим ливневую канализации

Процедура строительства ливневки в целом напоминает строительство наружной канализационной системы и регулируется тем же правилами.

Монтируем кровельную часть

Выполняем следующую последовательность работ:

В нижних частях кровли устанавливается водосборная система, примыкание которой к кровле герметезируется.
В местах вывода сборной воды устанавливаются дождеприемники или размещаются лотки для отвода влаги.
Система лотков (бетонных или пластиковых обычно собирает воду к одному дождевому коллектору.
Далее собранная вода либо выводится за пределы участка. Либо впитывается в грунт.
На начальном этапе проводятся земляные работы. Перед их началом проводится расчет глубины залегания трубопроводной системы.
В соответствии с проектом канавы копаются с небольшим уклоном.
На дно канав укладывается песчаная или гравийная подушка, либо дно плотно утрамбовывается.
В месте сбора сточных вод копается котлован под дождевой коллектор. Для укрепления его стенок могут использоваться бетонные или пластиковые кольца.
Трубы водоотвода укладываются в траншеи, они соединяются на стыках фитингами.
При длине трубы более 10 метров в центре монтируется инспекционный колодец. Также смотровые колодцы монтируются на местах стыков трубопроводов.
В местах расположения инспекционных колодцев монтируются пескоулавливатели.
На участках, где невозможен монтаж подземных труб – устанавливаются пластиковые или бетонные желобы, закрытые сверху решетками.
Перед закрытием котлованов проводится испытание системы. Достаточно вылить в каждое сборное место по ведру воды и проследить за ее выводом. Внимательно следите за герметичностью системы в местах, приближенных к фундаменту.
Засыпаем траншеи или накрываем водосборные желоба защитными решетками.

Прокладываем подземную часть ливневки

Создаем водоохранные зоны

В местах расположения трубопроводов или желобов ливневой канализации необходимо создавать охранные зоны. Которые будут включать в себя по пять метров в каждую сторону.

Учтите, что для нормального функционирования ливневой канализации на охраняемых участках не рекомендуется:

Возводить временные или постоянные сооружения.
Организовывать мусорные свалки.
Размещать транспортные средства.
Организовывать посадки деревьев или растений.
Перекрывать доступ к инспекционным колодцам.

Благоустройство загородного участка обязательно должно включать в себя устройство ливневой канализационной системы. Они может быть организована в виде подземных труб или лотков, закрытых защитными решетками. В этом случае вы обезопасите себя от негативных последствий проливных дождей или интенсивного весеннего таяния снегов.

kanalizaciyaseptik.ru

otoplenie.site

Бетонные ливневые лотки

Лотки для ливневой канализации: бетонные и дождевые

Качественная система водоотведения ото всех бетонных объектов (фундаменты зданий, дорожное полотно, бетонные плиты и пр.) позволяет обеспечить долговечность и крепость конструкции, от которой забирается вода. В результате конструкции не теряет своей прочности под возможным негативным воздействием влаги. Для создания системы канализационного водоотведения широко используются ливневые лотки, которые имеют форму вытянутого желоба и накрываются сверху решетчатой крышкой. Подобная конструкция позволяет вмонтировать канализационный или дождевой лоток без потерь ровности дорожного перекрытия.

Важно: Подобные лотки для ливневой канализации укладываются с учётом рельефа местности, а направление отвода воды осуществятся в сторону частной или центральной канализации.

При изготовлении лотков для ливневки используют самые различные материалы от чугуна до полимерного пластика

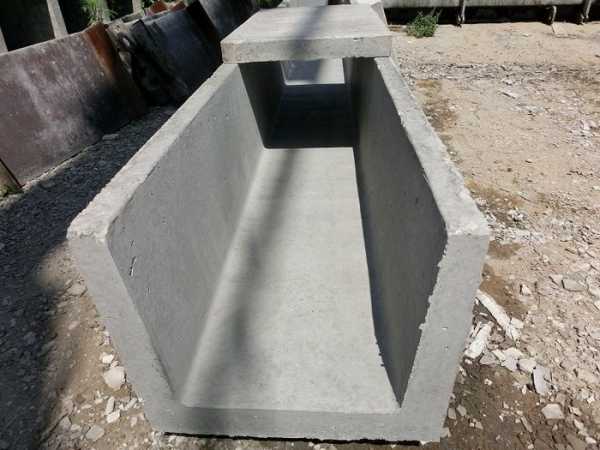

Лоток для ливневки, выполненный в форме простого длинного П-образного или округлого желоба без крышки . Такое изделие монтируется без дополнительного укрепления в заранее подготовленную траншею с выходом на центральную точку сбора воды.
Лоток-ливневка, выполненный в форме стандартного вытянутого желоба , но уже с надежной решетчатой крышкой по всей длине изделия. Решетка предотвращает попадание различного рода мусора в канализационный сток и предупреждает засоры в системе водоотвода.
Лотки для ливневой канализации щелевые . Этот тип конструкции выглядит как длинный желоб со щелью для стека воды в неё.
Лотки для ливневой канализации Г-образные . Эти изделия выглядят, как и щелевые, только вместо центрального отверстия в лотке имеют специальный выступ в своей верхней части, выполненный в форме буквы Г. Подобные изделия пригодны к монтажу, как в бытовых, так и в более сложных промышленных условиях (на автобанах, магистралях, взлётных полосах и пр.).

Виды канализационных сточных лотков

На мировом рынке различают три основных вида лотков для ливневки

На мировом рынке различают три основных вида лотков для ливневки:

Чугунные изделия для отвода вод;
Бетонные лотки для ливневой канализации;
Пластиковые конструкции.

Рассмотрим подробнее каждый вид.

Чугунные

Этот вид канализационных поддонов изготавливается из двух основных видов чугуна

Этот вид канализационных поддонов изготавливается из двух основных видов чугуна:

ISO 185 — с включением пластинчатого графитного зерна;
EN1563 — металл с добавлением сферического зерна графита.

Важно: в производстве металл используется не только для самого поддона, но и для изготовления самой верхней решетки. Готовое изделие покрывают слоем горячего цинка с целью предотвращения коррозии металла во время эксплуатации.

Лотки бетонные

Изготовление бетонных канализационных лотков-ливневок происходит с использованием специальных полимерных добавок

Бетонные лотки-ливневки можно использовать как в частом домостроении, так и при возведении сложных промышленных или городских объектов.

Параметры лотков из бетона варьируются в таких пределах:

Длина готового протяженного желоба — 500-4000 мм.;
Ширина с высотой готового лотка-ливневки мо

vest-beton.ru

лотки бетонные для ливневой канализации, их установка и монтаж

При установке ливневых лотков с решетками необходимо придерживать правил установки

Ливневые лотки для водоотведения могут быть представлены в широком разнообразии. Чаще встречаются дождевые ливневки. Также есть желоб для сливной канализации. Дорожные конструкции для водоотлива обычно железобетонные. Пластиковые встречаются чаще при обустройстве канавы в частном доме.

Содержание статьи

Особенности и применение бетонных лотков

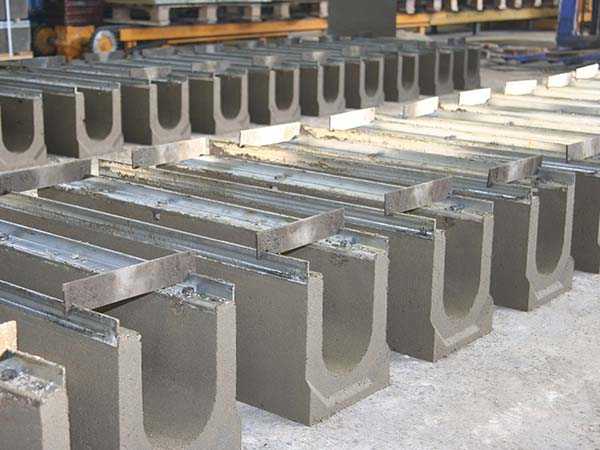

Для производства бетонных лотков используют методику вибропрессования или вибролитья. Благодаря этому внутри конструкций не образуются пустоты. Так изделия получаются достаточно прочные и долговечные. Нередко в бетон добавляют специальные составы для усиления всех характеристик. Также лоток отличается морозостойкостью и устойчивостью к влаге. Благодаря таким характеристикам монтаж лотков можно проводить на любых объектах.

Бетонные лотки, как правило, применяются для небольших объектов

Сфера применения бетонных лотков:

Для небольших объектов. Здесь лотки используются, когда есть определенные ограничения, и нельзя глубоко монтировать лоток. Это могут быть гаражи, балконы, крыши.
Для стандартных объектов. Ими выступают подъездные пути, стоянки, спортивные площадки, тротуары.
Для больших объектов. Используются для зон с активным движением. Это могут быть заправки, автомагистрали, промышленные здания. В состав бетона при этом добавляют специальное вещество для увеличения прочности.

Чтобы обеспечить качественный отвод воды, потребуется сделать расчеты водопроводной системы. Главное, чтобы лотки справлялись с потоком воды. При выборе оборудования обращают внимание на материал, конструкцию и габариты. Правильные расчеты смогут обеспечить специалисты по продаже дренажных систем.

Чтобы увеличить способность лотков выдерживать большие нагрузки, используют П-образные насадки.

Цена на бетонные лотки формируется в зависимости от модели и объема. Наиболее дорогие – телескопические изделия. Они способны быстро отвести большое количество воды. При выборе важно обратить внимание на зацепки и трещины. Также следует изучить сертификаты качества.

Инструкция по установке своими руками

Для правильного монтажа ливневых лотков с решетками следует внимательно изучить инструкцию. Она содержит основные моменты и особенности проведения работ. В целом все можно сделать самостоятельно.

Инструкция по установке ливневых лотков:

Для начала выкапывают траншеи в соответствии с проектом. При этом важно соблюдать определенный уклон, так как вода уходит самотеком.
Дно траншеи требует хорошей утрамбовки.
Предусматривают в траншее подушку из песка, которая также выполняет роль дополнительного дренажа.
Дальше заливают слой бетона. Он послужит опорой для лотка.
Затем в траншею погружают лотки с помощью специальной техники. Благодаря бетонному слою они не будут смещаться, когда возникнут нагрузки.
Дальше каждый лоток укрепляется с каждой стороны бетонной заливкой.
Сами лотки соединяются между собой с помощью пазов. Для герметичности стыков можно использовать акрил или битум.
Сверху лотков монтируют решетки, которые выполняют защитную функцию.
Затем лотки подключаются к ливневой канализации. А в конце потребуется смонтировать пескоуловители.

Следуя инструкции, бетонные лотки можно установить своими руками

Уровень смонтированной решетки должен быть ниже поверхности покрытия на 5 мм. Чтобы обеспечить самотек, предусматривается определенный уклон. При этом монтаж может проводиться как на новое основание, так и на давно установленное.

Оптимальный уклон канализации должен составлять 10 мм на 1 погонный метр.

Иногда толщина старого бетонного основания бывает недостаточная. Тогда следует выполнить усиление с помощью наращивания толщины бетонной подушки. Правильно организованная ливневая канализация с бетонными лотками обеспечит качественный и своевременный отвод воды, тем самым защищая объект.

Материалы и размеры лотков для отвода воды

Чтобы сделать ливневую канализацию, можно использовать изделия разных размеров, профиля и материала. Для подбора оптимального варианта следует ознакомиться с особенностями каждой разновидности. Главные отличия наблюдаются в материале изготовления.

Максимальной надежностью отличаются бетонные лотки. Они недорогие и качественно выполняют свои функции. Благодаря устойчивости материала к агрессивным средам изделия используются для отвода химических составов. Но такие лотки достаточно тяжелые. Их масса начинается от 100 кг. Это затрудняет их транспортировку и установку.

Размеры бетонных лотков:

В длину стандартные изделия составляют 1 м;
Ширина колеблется от 10 до 50 см;
Высота находится в пределах 9-16 см.

Пластиковые лотки изготавливаются из полипропилена и полиэтилена. Материал достаточно устойчивый к химическим веществам, находящимся в дождевой воде и стоках. Стенки лотков достаточно гладкие, благодаря чему повышается пропускная способность. Порадует и небольшой вес изделий, что позволяет самостоятельно их перевозить и монтировать без каких-либо трудностей. Но прочность и долговечность пластиковых изделий, по сравнению с бетонными конструкциями, небольшая. К тому же они значительно дороже.

На рынке можно встретить чугунные лотки. Но из-за большого веса и стоимости такие изделия не выдерживают конкуренции.

Плюсы бетона и пластика совмещают в себе полимербетонные лотки. Для их производства используют гранитную крошку и кварцевый песок, который сочетают с эпоксидной или полиэфирной смолой. Полимеры заменяют цемент. Такие изделия достаточно легкие, но прочные и гибкие. Стенки лотков гладкие, благодаря чему жидкость выводится быстрее. Нагрузка при этом может быть максимальной.

https://www.youtube.com/watch?v=3PLpdSC9FlI&feature=youtu.be

Среди материалов для лотков могут использовать полимерпесчаник. Это смесь песка мелкой фракции и полимерной крошки. Сначала компоненты плавятся, а затем прессуются. В итоге изделия приобретают необходимую форму. Они обладают упругостью пластика и прочностью кварца. Именно поэтому они используются для ливневой канализации. Тем более такие лотки недорогие и обладают небольшим весом.

Эксплуатация бетонного желоба на участке

Главное правило при эксплуатации лотков – периодическая чистка. Необходимо избавляться от мусора. Для этого используют разные методы и способы.

При эксплуатации бетонного желоба необходимо регулярно его прочищать

Варианты очистки бетонного желоба для сточных вод:

Механическая очистка. Проводится с помощью подручных материалов. Потребуется снять решетки и вновь правильно их установить.
Гидродинамический способ. Для этого используют напор воды под сильным давлением. Главное, снять одну решетку, чтобы шланг попал внутрь конструкции. Напор воды движется по желобу, смывая мусор. Может потребоваться пожарная техника или специальные агрегаты, обеспечивающие нужное давление.

Можно встретить и другие способы очистки. Они используются не так часто. Обычно с их помощью избавляются ото льда. Тогда в каналы подается горячая вода. Также существует способ химической очистки, когда используют специальные препараты. Но такие варианты не обладают большой популярностью.

Чтобы минимизировать усилия по очистке ливневой канализации, следует регулярно проводить профилактические мероприятия.

Если система отвода воды качественная, то проблем при эксплуатации не возникнет. Нужно чаще проводить профилактические осмотры. Тогда можно сразу исправить любые проблемы и не доводить к их усугублению.

Производство лотков заключается в прессовании определенного материала. Дождеприемные устройства могут быть бетонными, пластиковыми или из современных материалов. Канализационный лоток не монтируется в полу, эта установка подходит только для наружного применения.

kanaliza.ru

Лотки для ливневой канализации: бетонные или пластиковые?

Одним из важнейших элементов отводной сети дождевых стоков являются лотки для ливневой канализации. Такие устройства с успехом применяются не только коммунальными службами вдоль дороги, но и в коммерческих учреждениях, и на приусадебном участке.

На сегодняшний день для обустройства ливневки применяются различные лотки, имеющие примерно одинаковое устройство. Различие составляет материал изготовления и как следствие, предельные нагрузки, которые способны выдержать подобные системы.

Виды ливневых лотков

Для обустройства линейной ливневой канализации производится укладка под уклоном таких лотков:

пластиковые лотки;
бетонные или железобетонные конструкции;
металлические, в том числе чугунные лотки;
желоба из композитных материалов.

Рассмотрим некоторые виды лотков для ливневки.

Бетонные лотки

На площадках с большими расчетными нагрузками (стоянки автотранспорта, проезжая часть, тротуары и другие места) для обустройства ливневки используются бетонные лотки. Эти водоотводные конструкции обладают такими отличительными характеристиками:

Невысокая стоимость.
Простота конструкции и изготовления.
Высокая пропускная способность водоотливных систем.
Отличная устойчивость к неблагоприятным условиям эксплуатации и различным агрессивным средам.

Хотя бетонные желоба отличаются высокой прочностью, для усиления конструкции при изготовлении используют металлический каркас – таким образом, получаются железобетонные лотки. Такие железобетонные конструкции обладают повышенной прочностью, и их монтаж производится в особых местах с исключительными нагрузками, например, на аэродроме.

Единственный недостаток, которым обладают бетонные желоба – это большой вес конструкции, что несколько усложняет транспортировку и монтаж своими руками. В остальном же бетонные лотки очень практичны и долговечны. В комплекте идут чугунные решетки, которые защищают ливневую систему от крупного мусора.

Совет! Чтобы облегчить монтаж, все бетонные желоба имеют специальные пазы, исключающие протекание. Блоки просто вставляются друг в друга, не требуя дополнительной отделки.

Пластиковые лотки

Для обустройства тротуаров в парковой зоне и для приусадебного участка чаще всего используются пластиковые лотки при строительстве ливневки. Изготавливаются пластиковые элементы из полипропилена, а также из прессованного полиэтилена. Такие желоба имеют следующие преимущества:

Небольшой вес конструкции.
Удобство транспортировки.
Легкая установка своими руками.
Стойкость к воздействию влаги.
Морозостойкость, надежность и долговечность.

Для повышения механической жесткости пластиковые желоба имеют специальные фигурные ребра. Простота производственного процесса позволяет выпускать эти элементы различных размеров, форм и расцветки. Чаще всего, для защиты канализации от мусора, пластиковые лотки снабжаются стальными облегченными решетками.

Совет! Нужно отметить, что пластиковые лотки имеют более высокую проходимость за счет гладкости материала, чем, например, бетонные. Поэтому монтаж такой системы своими руками осуществляется с меньшим уклоном.

Композитные желоба

Композитные лотки для ливневой канализации вобрали в себя все преимущества, которыми обладают бетонные и пластиковые желоба. Изготавливается это устройство для водоотлива из следующих материалов:

При смешивании бетона с пластиком получаются полимербетонные желоба.
Из смеси песка, пластика и дополнительных присадок изготавливаются полимерпесчаные изделия для водоотлива.

В результате, лотки из полимерных материалов, используемые для ливневки, обладают такими преимущественными характеристиками:

Более легкий вес, чем у бетонных изделий.
Высокая прочность.
Гладкая поверхность повышает проходимость системы и препятствует заиливанию.
Для защиты от мусора можно применять любую решетку: тяжелую чугунную или стальную.

Как и все предыдущие модели, композитные лотки оснащены специальными пазами, облегчающими монтаж. Стоит отметить, что установка этих водоотводных элементов также должна осуществляться с определенным уклоном, при соблюдении которого не требуется дополнительная обработка стыков.

Совет! Композитные материалы для ливневой канализации имеют среднюю ценовую политику. Это обстоятельство и отличные характеристики делают такие желоба довольно востребованными для приусадебного применения.

Критерии выбора

Приобретение любого товара сопряжено с выбором и водоотводные желоба не являются исключением. При покупке этих элементов ливневой системы нужно обратить внимание на такие показатели:

Прежде всего, материал изготовления. От этого зависит цена, легкость доставки и скорость, с которой будет осуществляться установка желобов своими руками.
Некоторые модели имеют заводской уклон для естественного стока воды. Такое устройство будет очень полезно на ровных участках, а также там, где нет возможности выдержать уклон, осуществляя монтаж системы своими руками.
Также следует обратить внимание на качество выполнения монтажных пазов. От них зависит надежность и герметичность соединения элементов ливневки. Некоторые пластиковые модели оснащены дополнительной защелкой для более надежной и прочной фиксации желобов друг с другом.

Также стоит обратить внимание на решетку, которая часто идет в комплекте. Помимо защитной функции, она играет и декоративную роль. Поэтому этот аксессуар должен иметь мелкоячеистую структуру и обладать привлекательным внешним видом.

Особенности монтажа своими руками

Теперь рассмотрим, как устанавливаются лотки для ливневой канализации своими руками. Для того чтобы система водоотвода работала правильно, установка должна осуществляться по такой схеме:

Сначала нужно разметить территорию, где будет осуществляться монтаж лотков для ливневки, вбить колышки.
Затем нужно выкопать траншею необходимой глубины, соблюдая небольшой уклон.
На дно траншеи необходимо засыпать шлаковую или гравийную подушку, толщиной примерно 5–7 см.
После утрамбовки, на дно траншеи заливается цементный раствор, на который и производится монтаж лотков.
Для того чтобы контролировать необходимый уклон, лучше пользоваться длинным строительным уровнем.
Уложив желоба в единую систему, рекомендуется пространство между лотками и стенками траншеи также залить цементным раствором. Это позволит дополнительно укрепить конструкцию своими руками и устройство не будет разрушаться.

Совет! Для пластиковых лотков заливка цементом обязательна! Более того, рекомендуется проложить армирующую сетку для снижения давления почвы на стенки системы.

Монтаж линейной системы отвода атмосферных стоков – необходимое мероприятие. Для организации правильной работы ливневой канализации, при монтаже своими руками должен соблюдаться уклон. Для защиты системы от крупного мусора, применяются различные декоративные решетки.

kanalizaciyam.ru

Бетонные лотки для ливневой канализации

Лотки для ливневой канализации — бетонные и пластиковые

Добавить в закладки Версия для печати

Лотки для ливневой канализации являются важным элементом дренажной системы, не смотря на то, что это довольно простая конструкция, прежде, чем ее купить, следует тщательно подобрать параметры, соответствующие поставленной задаче.

Лотки для дренажных систем

Допустимая нагрузка

Исходя из специфики эксплуатации данных изделий, связанной с постоянными механическими нагрузками на конструкцию, этот параметр является ключевым. Ниже приведена таблица классификации лотков.

Тип	Допустимая нагрузка (т)	Сфера применения
А15	1,5	Дачные участки, пешеходная и парковая зона, спортплощадки и т.д.
В125	12,5	Частные домовладения, автостоянки, гаражные кооперативы, дороги для легковых автомобилей.
С250	25,0	Автомойки, предприятия автосервиса, АЗС и т.д.
D400	40,0	Автопредприятия, промышленные зоны, транспортные терминалы, а также автодороги с высоким легковым и грузовым трафиком.
Е600	60,0	Устанавливаются на дренажных системах складов, центров логистики, крупных промышленных предприятий, причалах.
F900	90,0	Военные базы, аэродромы, а также места использования сверхтяжелой техники.

Пропускная способность

Этот параметр второй по значимости, он подбирается исходя из расчетной мощности дренажной канализационной системы. Пропускная способность лотков для ливневой канализации напрямую зависит от такого параметра, как DN (гидравлическое сечение), которое определяется высотой конструкции и проходным сечением.

Виды конструкций

В зависимости от материала, из которого изготавливаются водоотводные желоба, их принято разделять на следующие виды:

Бетонные и железобетонные лотки для ливневых канализаций. Как правило, класс этих конструкций соответствует E600 и F900. Отличительные особенности этого вида:

устойчивость к низкой температуре;
высокая прочность;
не взаимодействуют с агрессивной химической средой;
долгий срок эксплуатации.

Основной недостаток данного вида – значительный вес, что вносит определенные трудности, когда производится монтаж и транспортировка. Для этих целей потребуется привлекать спецтехнику, что ведет к дополнительным расходам.

Лотки из железобетона

Пластиковые лотки используются для ливневых канализаций, которые оборудуются в местах, где не предвидятся значительные механические нагрузки. Среди достоинств полиэтиленовых желобов можно назвать:

небольшой вес, даже конструкции, на которые установлены железные решетки имеют массу не более 20 кг, что значительно упрощает укладку и транспортировку;
материал конструкции не вступает в реакцию с агрессивной химической средой;
долговечность изделия.

Ливневые желоба из ПНД

Полимербетонные желоба — отличный компромисс между бетонными и пластиковыми изделиями, они сочетают в себе их лучшие свойства, а именно:

высокую устойчивость к механической нагрузке;
прочность и жесткость бетонных изделий;
нулевую реакцию с химически активными веществами;
срок эксплуатации конструкций как минимум 30 лет.

Отдельно необходимо заметить, что желоба данного типа обладают определенной эластичностью и гибкостью, свойственной пластиковым аналогам, и при этом они легче бетонных лотков практически вдвое.

Технология производства полимербетонных конструкций допускает изготовление желобов, у которых класс прочности достигает максимального значения (F900), что существенно расширяет сферу их применения.

Ливневый желоб из полимербетона

Полимерпесчаный желоб, изготовленный по современной технологии, представляет собой практически вечное изделие. Следует обратить внимание на то, что цена этих лотков, устанавливаемых в ливневых канализациях, относительно невысокая, благодаря чему они пользуются огромной популярностью в жилищном строительстве.

Полимерпесчанные лотки для ливневки

Решетки

Говоря про дренажные лотки, следует рассказать про приемные решетки, которые часто идут с ними в комплекте, они могут быть изготовлены из пластика, чугуна или стали.

Пластиковые изделии устанавливаются на желоба дренажной системы в местах, где не предвидится сильных механических нагрузок, например, в парке или приусадебном участке. К плюсам решеток из пластика следует отнести:

малый вес, что позволяет выполнить монтаж своими силами;

доступность цены;

при необходимости изменить размер изделия, это не представляет сложности;

продолжительный срок службы.

Ограничение по использованию – недостаточ

vest-beton.ru

Водоотводные лотки бетонные для водопровода

Для отведения атмосферных и талых вод с территории частных владений, автомобильных магистралей, тротуаров и площадок используют специальные бетонные лотки. Помимо дренажного назначения такие лотки могут использоваться для удобства прокладки различных инженерных коммуникаций. Это довольно прочное и устойчивое изделие, которое может изготавливаться из разных материалов, но в нашей статье мы рассмотрим секции из бетона. Такие элементы не только отводят ливневые воды, но и выполняют защитные функции, ограждая различные инженерные коммуникации от проникновения влаги. Помимо этого, они способствуют поддержанию необходимой температуры.

Сфера использования

Бетонные лотки – это особые ж/б конструкции, главным назначением которых является отведение воды с различных поверхностей и от всевозможных объектов

Бетонные лотки – это особые ж/б конструкции, главным назначением которых является отведение воды с различных поверхностей и от всевозможных объектов. Водоотводной лоток нужен для удаления дождевой, талой и технической воды. Помимо этого, данные ЖБИ используются для защиты и увеличения эксплуатационного срока различных трубопроводов и кабелей.

Поскольку железобетонные конструкции производятся из прочного материала, они могут эксплуатироваться при различных нагрузках. Именно поэтому такой водоотвод одинаково хорошо справляется со своими задачами на территории маленьких частных объектов и на больших промышленных предприятиях.

Чаще всего эти ЖБИ используются на следующих объектах:

парковых, садовых дорожках и площадках;
территории аэропортов;
на автомагистралях;
пешеходных тротуарах;
на территории заправочных станций;
в крупных торговых и общественных центрах.

Бетонные лотки можно устанавливать в грунтах любой сложности. Благодаря этим изделиям значительно упрощается прокладка инженерных коммуникаций и трубопроводов. Установка специальной крышки на водоотводной лоток позволяет надёжно защитить его от засорения, что способствует длительной эксплуатации.

Преимущества

Благодаря используемым маркам бетона стенки секций отличаются плотной структурой без пустот

Все водоотводные бетонные конструкции производятся по ГОСТ номер 21509-85. Для их производства используется технология вибропрессования, а также бетон марок 200, 300, 350 и в некоторых случаях М 400.

К преимуществам всех этих бетонных конструкций можно отнести следующее:

Благодаря используемым маркам бетона стенки секций отличаются плотной структурой без пустот.
Изделие устойчиво к агрессивным воздействиям внешней среды.
Материал обладает хорошей трещиностойкостью и может выдерживать значительные температурные перепады.
Лотки обладают хорошей морозостойкостью равной 200.
Благодаря деформационным швам, которые изолируются битумной мастикой, конструкция выдерживает различные механические воздействия.
Поскольку в состав бетона для изготовления секций вводятся суперпластификаторы и пластифицирующие добавки, а также компоненты, устойчивые к сульфатам и вовлекающие воздух, повышается коррозионная стойкость, морозостойкость и устойчивость изделия к влаге.
Для дополнительной прочности и долговечности в толще цементных стенок используется армирование прутками класса А І-ІІІ и проволокой Вр І-ІІ.

Также в продаже есть лотки с армированием фиброй или стекловолокном. Этот материал отличается следующими преимуществами:

Высокая прочность в комплексе с меньшим весом и более приемлемой ценой.
Увеличенные показатели устойчивости к коррозии.
Возможность монтажа на слабых грунтах с повышенным уровнем грунтовых вод.

Разновидности

В зависимости от предназначения все железобетонные изделия этого вида можно разделить на отдельные группы

В зависимости от предназначения все железобетонные изделия этого вида можно разделить на отдельные группы:

Рекомендуем к прочтению:

Ж/б водопропускные элементы. Они используются в качестве секционных каналов для удаления вод самотёком.
Ливневые ЖБИ. Эти секции применяются в строительстве каналов, которые собирают и отводят атмосферные осадки и талые воды.
Дренажные ж/б элементы с успехом применяются при сооружении подвальных и цокольных этажей, а также при обустройстве фундаментов.
Прикромочные конструкции позволяют отводить влагу с дорожных покрытий к кюветам.
Телескопические ЖБИ используются для отведения воды со склонов и мостов. Технология их установки очень напоминает принцип укладки черепицы.
Канализационные ж/б элементы облегчают транспортировку канализационных стоков в коллекторные системы.

Водоотводные секции могут быть сборными и цельными. При этом и те, и другие могут иметь разную конфигурацию:

бетонный лоток П-образной формы с жёлобом скруглённой или прямоугольной конфигурации;
плита плоской, трапециевидной или параболической формы.

Помимо этого, железобетонные секции могут иметь сплошную ровную поверхность стенок или на них могут быть выполнены вертикальные водосточные проёмы.

Внимание: все водоотводные секции нуждаются в дополнительном использовании защитных решёток или особых пескоуловителей. Иногда требуется и то, и другое.

Рассмотрим подробнее особенности самых востребованных и часто используемых бетонных лотков.

Секции для ливнёвки

Главное назначение таких ЖБИ состоит в отведении осадочных вод с различных территорий

Главное назначение таких ЖБИ состоит в отведении осадочных вод с различных территорий. Эти каналы отличаются приемлемой ценой, высокой надёжностью и внушительным сроком службы. Установка таких лотков позволяет решить множество задач:

защита фундамента от разрушения;
предотвращение подтопления различных сооружений;
защита от обледенения;
эффективное отведение воды с парковых зон;
иногда такие каналы используются на дачных участках в местах проезда автомобиля.

Среди преимуществ стоит перечислить:

возможность монтажа без ливневой канализации;
длительный срок использования без ремонта;
приемлемая цена;
большой выбор типоразмеров и комплектующих.

Единственным недостатком можно считать непривлекательный внешний вид.

Каналы для теплотрасс

Эти бетонные лотки выполняются из бетона высокой прочности, поскольку должны надёжно защищать инженерные коммуникации

Эти бетонные лотки выполняются из бетона высокой прочности, поскольку должны надёжно защищать инженерные коммуникации. Помимо этого, они должны оберегать сети от проникновения влаги из грунта. Такие железобетонные конструкции, как правило, используются вместе с бетонными плитами перекрытия, изготовленными из такого же высокопрочного материала.

К этой группе ЖБИ относятся перечисленные нами выше разновидности лотков: прикромочные и телескопические. Помимо прямого назначения такие секции с успехом используются для решения различных задач в коммерческой и жилой недвижимости, где важно использовать каждый участок площади. Например, эти изделия могут применяться в оранжереях, подземных и гаражных помещениях.

Рекомендуем к прочтению:

Важно: если такие лотки устанавливаются в местах с интенсивным движением транспорта и при больших нагрузках, то целесообразно использовать чугунные решётки, имеющие повышенную прочность. Такие конструкции прекрасно подходят для монтажа на автомобильных магистралях.

Секции для кабелей

Железобетонные каналы позволяют прокладывать различные инженерные кабеля не по воздуху, а под землёй

Железобетонные каналы позволяют прокладывать различные инженерные кабеля не по воздуху, где они могут провисать и быть повреждены, а под землёй. Такие изделия могут иметь перфорированное и обычное основание. Главное назначение данного элемента:

защита коммуникаций от повреждения;
фиксация различных кабелей и трубопроводов;
обеспечение необходимой вентиляции коммуникации при использовании лотков с перфорированным дном.

Железобетонные кабельные секции подходят для прокладки телефонного кабеля, электрических проводов, компьютерных и сигнальных сетей. Габариты канала могут быть разными в зависимости от прокладываемых коммуникаций. Такой лоток укомплектован рёбрами жёсткости для повышения прочности и продления срока службы изделия.

Стоит знать: использование секций для прокладки коммуникаций позволяет сэкономить до 85 % расходов на монтаж в сравнении с воздушным способом прокладки.

Элементы для дренажа

Дренажные лотки изготавливаются из цемента обычных марок, поскольку для этого изделия не нужна повышенная прочность

Дренажные лотки изготавливаются из цемента обычных марок, поскольку для этого изделия не нужна повышенная прочность. Если необходимо изготовить элементы, рассчитанные на эксплуатацию в условиях высоких нагрузок, используется фибробетон. Это позволяет повысить прочность секции без существенного увеличения стоимости готового продукта.

Внимание: поскольку водоотводной лоток постоянно контактирует с водной средой, необходимо использовать дополнительные методы защиты от влаги. Для этого часто используются специальные стальные насадки, защищающие поверхность от разрушительного воздействия влаги и снижающие частоту ремонта.

Железобетонные дренажные секции легко комбинируются с любым другим оборудованием для водоотвода. Изделия рассчитаны на низкий класс нагрузок. Для промышленных объектов необходимо использовать лотки из фибробетона.

Маркировка и типоразмеры

Водоотводные каналы выпускаются в широком ассортименте типоразмеров, который насчитывает более 150 вариантов

Водоотводные каналы выпускаются в широком ассортименте типоразмеров, который насчитывает более 150 вариантов. Все элементы маркируются литерой Л, обозначающей, что это лоток. Также в маркировке присутствуют две цифры, написанные через дефис. Первая из них указывает на номер серии и может быть в пределах 1-38. Второе цифровое обозначение говорит о предельно допустимой вертикальной нагрузке на водоотвод.

У разных производителей помимо буквы Л в маркировке могут использоваться и другие литеры, расшифровка которых обычно даётся в прайсах завода. Например, лоток с маркировкой Лдр может использоваться для дренажа, а изделие с буквами Лд – это доборной элемент, который позволяет точно подобрать длину трассы.

Чтобы разобраться в типоразмерах водоотвода, необходимо понимать значение общепринятых обозначений:

Буквы DN указывают на ширину жёлоба. Как правило, она бывает стандартных размеров в пределах 100-500 мм. Если в маркировке у этих букв стоит два числа, например, 200/165, то второе из них указывает на глубину жёлоба.
Маркировка L – это длина секции. В продаже можно найти лотки для отвода воды длиной от 50 см до 3 м. У некоторых заводов есть удлинённые изделия до 6 м и доборные элементы длиной 500-700 мм.
Буквенное обозначение B говорит о наружной ширине элемента. Она зависит от внутренней ширины жёлоба и толщины стенок конструкции. Этот размер может быть в пределах 40-190 см.
Маркировка H характеризует высоту или глубину секции. Обычно этот размер может быть от 38 см до 1,5 м.

vodakanazer.ru

РубрикаРазное
