Размер бетонных колец для колодца – Таблицы размеров бетонных колец для колодцев. ГОСТ

• Смотровые. Приспособление такого типа предназначено для комфортного спуска работников, функции которых заключается в контроле тех или иных объектов, расположенных под землей. Речь идет о насосах, системах жизнеобеспечения, кабелях и так далее.
• Телефонные. Эти сооружения служат в качестве проводных туннелей для расположения аппаратуры и самых разнообразных аппаратов из категории стационарной телефонии.
• Канализационные.
• Питьевые. Такие сооружения создаются в целях обеспечения людей достаточным количеством питьевой воды высокого качества.
• Дренажные. Их так же называют накопительными. С их помощью осуществляется оптимальный отвод вод с территорий. Речь идет как о паводковых, таки о ливневых водах.

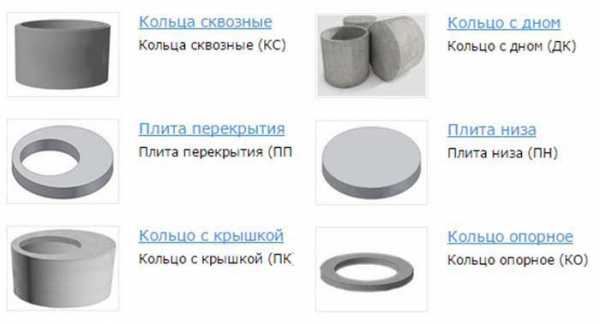

Виды изделий

Изделия такого типа принято классифицировать следующим образом:

• Вспомогательные или доборные. Использование изделий данной категории особенно актуально в том случае, когда стандартного размера бетонные кольца, в связи со спецификой строительной площадки и самого объекта работ, не подходят по своим параметрам. Доборные кольца для колодцев изготавливают по индивидуальным размерам, потому вне зависимости от того каковы параметры объекта строительства, вы все равно сможете успешно завершить его сооружение.

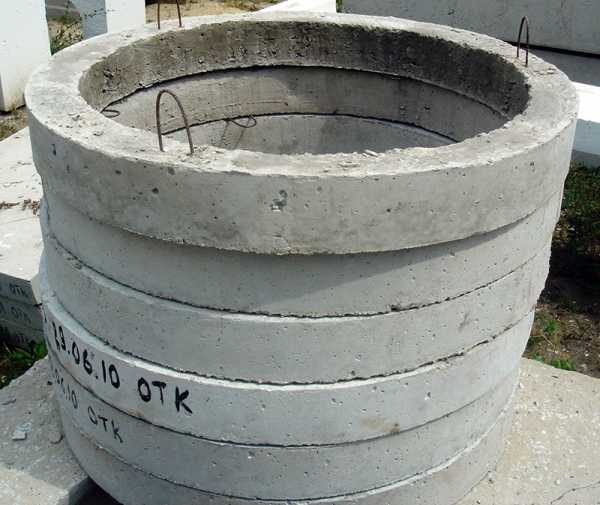

• Железобетонные. Это особенно прочные изделия, которые являются едва ли не самыми надежными в своем сегменте. Потому их использование практикуется при организации коммуникационных систем. Кроме того, железобетонные кольца актуальны при создании водо- и газопроводных, канализационных, дренажных и сетевых колодцев.
• Стеновые. При необходимости формирования горловины используются эти бетонные кольца для колодца, бетонного кольца для колодца стенового типа достаточно и ля того, чтобы организовать практически любой вид соответствующей конструкции.

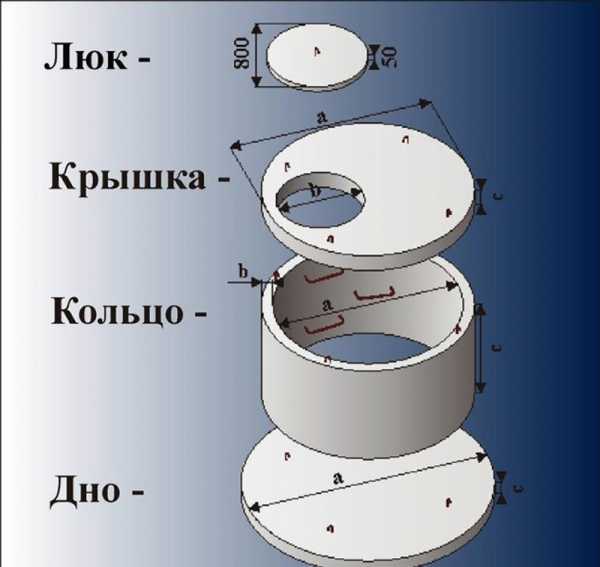

Упомянутые выше стандартные и индивидуальные по размерам кольца для колодца – лишь малая часть из того разнообразия, которое предложено на отечественном рынке. При необходимости, вы легко можете найти товары данного сегмента таких категорий:

• сборные;
• с плитой перекрытия;
• с замком;
• с днищем.

Для того, чтобы данная продукция впоследствии монтажа не смещалась, изготовители оборудуют их специализированными пазами. Именно эти пазы благодаря заблаговременной установке в принципе не допускают возникновения момента смещения.

Армирование – гарантия надежности изделия

Сам процесс армирования не является обязательным для бетонных колец различных конфигураций. Тем не менее, армирование является способом, при помощи которого у производителей возникает возможность создавать продукцию с наиболее объемным наром прочностных характеристик. Это в свою очередь гарантирует потенциальным покупателям максимальную продолжительность эксплуатационного периода даже стандартных изделий, делая их такими же надежными, как и железобетонные кольца.

Производство армированных товаров на колодцы осуществляется посредством вибропрессования. Однако, это утверждение остается справедливым, если говорить и об их стандартных аналогах. Впоследствии прессовки кольцо для колодца по всему своему периметру становится куда более плотным, а вся его структура приобретает лучшую однородность. Таким образом, армированная продукция обладает не только высокими прочностными показателями, но и отличается особенными характеристиками водонепроницаемости. Кроме того, описываемые изделия любого размера прекрасно сохраняют исходную форму.

Особенности установки

Процедура монтажа армированных приспособлений заключается в их последовательном скреплении при помощи специального раствора из цемента. Благодаря этому строители получают возможность минимизировать шансы попадания колодезной воды за стенки объекта – в грунт. Прежде, чем приступать к самоличному осуществлению технологии монтажа, необходимо как следует изучить теоретический аспект предстоящих строител

vest-beton.ru

размеры, вес и другие характеристики

Колодец стал привычным на любом дачном участке.

Их используют не только для воды – колодцы для септика, колодцы для разводки труб и погреба в виде колодцев можно увидеть везде.

Самый важный элемент современного колодца – это его стенки.

Раньше их делали из коротких бревенчатых чурок, выкладывали из камней. Однако сейчас используется современный материал – кольца бетонные для колодцев. Размеры этих колец могут быть различны. С их помощью можно выкопать даже десятиметровый колодец за несколько дней.

Технология рытья колодца и установки колец

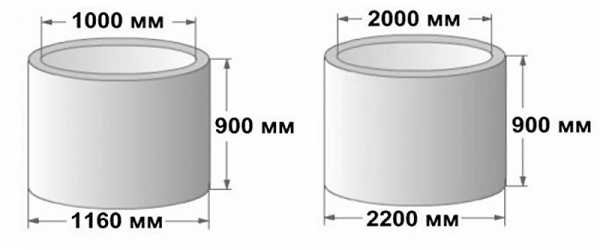

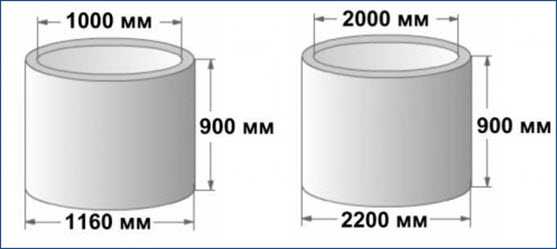

Конфигурации бетонных колец

Толщина стенки кольца зависит от его диаметра:

• Для КС 7 толщина стенки составляет 70 мм
• Для КС 10 – КС 13 толщина стенки 80 мм
• Для КС 15 – 90 мм
• Больше 1500 мм – толщина стенки 100 мм

При этом нормируется не толщина стенки, а наружный диаметр кольца. Однако для расчётов удобнее использовать толщину стенки, которая позволяет проще посчитать объём и вес.

Прежде, чем определить, какие бетонные кольца для колодца подойдут лучше, стоит разобраться с технологией работ. Многие характеристики придётся учесть, выбирая кольца бетонные для колодца – размеры и вес прежде всего.

Колодец роет небольшая бригада из 4-6 человек. Один человек находится внизу и выбирает грунт. Второй поднимает грунт по верёвке при помощи блока, установленного на треноге над колодцем. Третий отвозит грунт в сторону на тачке. Четвёртый и пятый устанавливают на место кольцо. Шестой человек занимается обслуживанием насоса, который откачивает подступающую снизу при рытье колодца воду, или качает её при помощи ручного насоса. Функции рабочих можно совмещать.

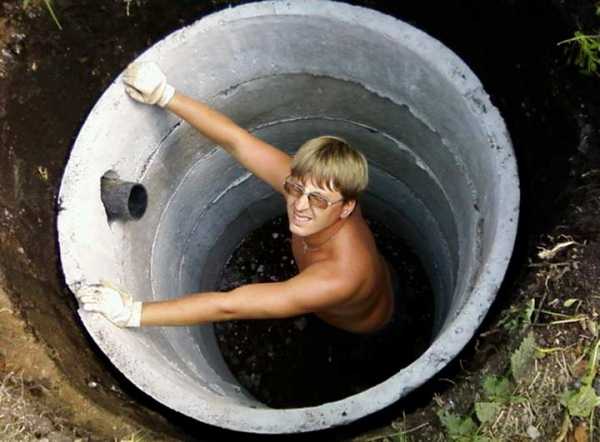

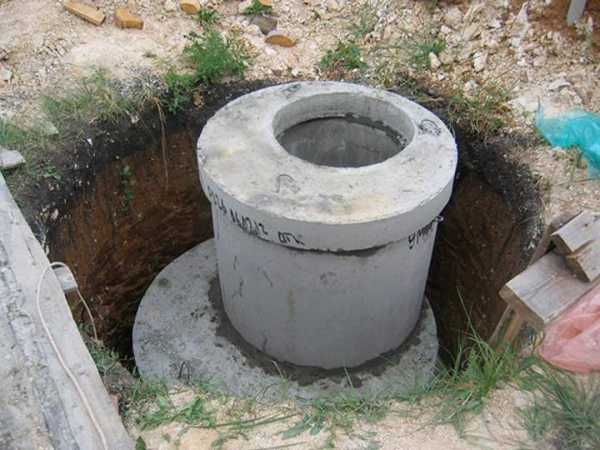

Установка бетонных колец

Обычно меняются по очереди с нижним, который вынимает грунт снизу.

Именно на его долю приходится самая тяжёлая работа.

Особенно тяжело ему приходится, если приходится быстрее выбирать наплывающий грунт.

Такой бывает обычно в любом водоносном слое и выбирается достаточно просто – надо просто зачерпывать его ведром или черпаком с отверстиями, через которые стекает вода, и накладывать в ведро. Работать нужно быстро, чтобы грунт выбирался быстрее, чем успевал наплывать.

Кольца, которые подойдут для колодца

Естественно, что при установке вручную приходится ограничиться весом колец не более 300 килограмм. Именно такой вес можно спокойно подкатить и поставить силами двух-трёх человек. Пусть большой вес не слишком смущает – кольцо не поднимается на руки, а катится по земле и кантуется на бок при помощи лома и жердей.

Если же рабочий силён физически, то ему по силам поставить небольшое кольцо и в одиночку.

Если же используются большие кольца бетонные для колодца, размеры и цена вопроса их установки прямо связаны – чем больше кольцо, тем выше цена. Например, кольца весом от 500 килограмм лучше поставить при помощи подъёмного крана. Не говоря уже о тонниках и других, которые используют для септиков и кессонов. Также краном ставится донная плита и плита перекрытия, если они необходимы.

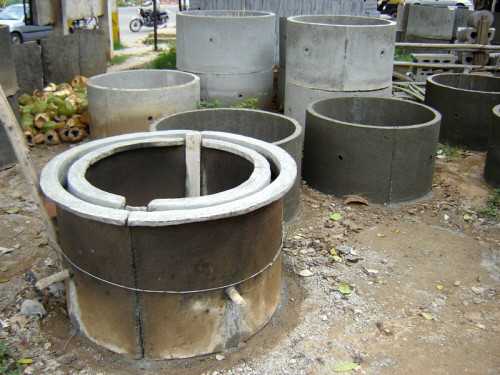

Кольцо с замком

От диаметра кольца зависит также дебет колодца.

Так как обычно колодец ставят там, где не нужен очень большой запас воды, то диаметр кольца можно оставить минимальным – 700 мм.

Такой диаметр позволяет достаточно спокойно находиться маленькому человеку внизу и спокойно работать.

Высота же кольца, которое спокойно можно подкатить и поставить – 900 мм.

При необходимости можно использовать и кольца диаметром 1000 мм. Это позволяет работать внизу даже достаточно крупному мужчине и работать более свободно. Однако при этом придётся ограничить высоту кольца, чтобы оно было по прежнему не слишком тяжёлым.

Исходя из этого, можно выбрать всего два типа колец:

Именно такие кольца использовать удобнее всего.

Септик, погреб и водораспределительный узел из бетонных колец

Часто кольца используют не только при строительстве колодцев для водоснабжения. Погреб из бетонных колец – верное решение, не требующее больших затрат на возведение стен и мощной гидроизоляции. Септик – канализационный отстойник. Его часто также делают из бетонных колец, однако в последнее время чаще используют септики из толстого пластика, многокамерные.

Также из колец ставят водораспределительный узел над обсадной трубой скважины. Он располагается на небольшой глубине, ниже глубины промерзания, закрыт сверху от осадков и мороза крышей или просто бетонной крышкой с люком под засыпку землёй.

При строительстве септика обычно используют кольца большого диаметра, а сам септик имеет не очень большую глубину. Делается это из тех соображений, что отходы не должны попадать в грунтовые воды, и объём для них нужен большой. Обычно используют кольца диаметром 1.5 метра.

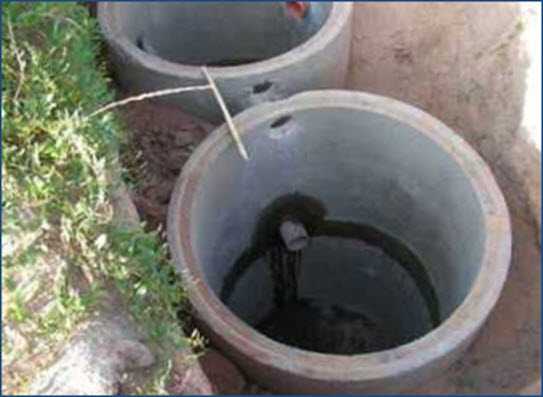

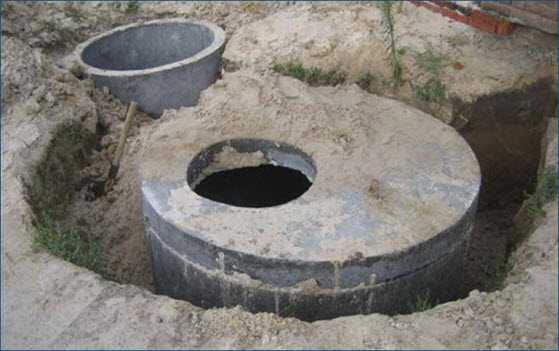

Септик из колец

Обязательно делают днище септика и ставят крышку, чтобы он был надёжно закрыт.

Септик должен иметь гидро- и теплоизоляцию.

Кольца для септика ставят или краном, или большой бригадой в 5-6 человек – иначе такое кольцо будет не сдвинуть с места.

Погреб из колец – хорошее решение и достаточно недорогое.

Он может располагаться как вертикально, при этом кольца ставятся вертикально, так и горизонтально, при этом кольца ставят в виде наклонной трубы. В последнем случае лучше использовать специальные замковые кольца, или же скреплять кольца между собой при помощи сварки. Если этого не сделать, кольца могут со временем разойтись из-за подвижек грунта.

Водораспределительный узел устанавливают над обсадной трубой скважины. В нём располагается насосное оборудование. Строится он по тем же принципам, что и септик – достаточно большой диаметр, чтобы внутрь могло поместиться всё. При необходимости над узлом можно надстроить верхний этаж – в нём будет удобно поставить электрооборудование, а ещё выше – водонапорный бак.

О том, как выкопать колодец из бетонных колец, можно узнать из видеоматериала:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Канализация из бетонных колец схема, фото видео

Канализация в загородном доме – часть условия комфортной жизни, и она должна работать непрерывно и бесперебойно. Для этого, если нет вариантов подключения слива к центральной канализационной системе, организуют автономный промышленный или самодельный септик. Резервуар септика может быть любым – бетонным, пластиковым, кирпичным или металлическим, но самая удобная и быстровозводимая конструкция – емкость из железобетонных колец. Какие потребуются размеры бетонных колец для канализации и как сделать такой септик, рассмотрим более подробно.Наиболее распространенные размеры бетонных колец

Особенности железобетонных колец

Бетонные кольца изготавливаются из высокомарочного портландцемента M 400-M 500. Из положительных сторон изделий отметим следующие:

1. Высока прочность и долговечность конструкции и стройматериала;
2. Быстрый монтаж на месте, удобство монтажа за счет специальных замков и соосных размеров изделий;
3. Невысокая стоимость изделий любого функционала и с любыми характеристиками;
4. Монолитный корпус повышает прочность кольца, изделия не нужно крепить к грунту на месте монтажа;
5. Срок гарантированной эксплуатации ≥50 лет.

Отрицательные моменты:

1. При монтаже канализационногобетонного колодца из колец не обойтись без автокрана и дополнительных рабочих рук, при перевозке – без специальных креплений изделия;
2. Малейшее отклонение от технологии изготовления, включая состав смеси и методы гидроизоляции наружных и внутренних поверхностей, приведет к ускоренному разрушению кольца, особенно в грунте;

Чаще всего в индивидуальном строительстве кольца разных размеров, сделанные из бетона, используют при создании автономной частной канализации или при оборудовании питьевых колодцев. Лучше всего для монтажа подходят кольца со специальным замком на торцах – соединение выступов на одном кольце с пазами на другом делает конструкцию более устойчивой, прочной и неподвижной, позволяет сохранять требуемую герметичность резервуара при любых условиях эксплуатации. Такие кольца называются фальцевыми, а кольца без замков – сплошными. К фальцевым кольцам дополнительно могут производиться крышки, днища и люки – именно для случаев, когда делается питьевой колодец или канализация из бетонных колец своими руками.Фальцевые кольца и фасонные изделия

При изготовлении колец с замковым механизмом используют мелкозернистый бетон, усиленный армированием, что продлевает срок эксплуатации изделия и повышает жесткость конструкции. Кроме того, армированием решаются следующие проблемы:

1. Если последний бетонный колодец септика из бетонных колец делается фильтрационным, то дополнительные фильтрационные поля в системе частной автономной канализации не нужны, а это – экономия полезной площади земельного участка;
2. В бетонных кольцах фильтровального колодца предусмотрены специальные отверстия, через которые очищенные канализационные стоки быстро уходят в грунт;
3. Фильтрующие кольца с армированием могут использоваться, чтобы обустроить и сделать канализацию из бетонных колец, сливную или выгребную яму – для этого достаточного одного нижнего кольца с металлическим фильтром, остальные верхние бетонные кольца могут быть обычными сплошными;
4. Если есть вероятность неконтролируемого переполнения септика сточными водами, то верхнее кольцо также монтируется с металлическим фильтром-сеткой. При переполнении резервуара в грунт будут выливаться уже грубо очищенные стоки;
5. Строительство ревизионных колодцев.

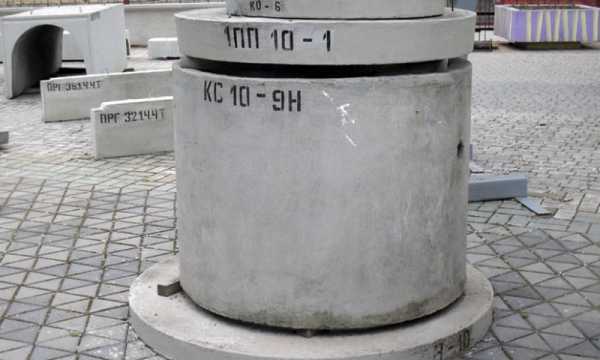

Бетонные кольца для колодцев канализации маркируются символами «КС» – кольцо стеновое – и цифрами, обозначающими внутренний диаметр бетонного кольца и высоту кольца. Эти значения выражаются в сантиметрах. Нули после целых чисел на маркировке не пишутся. Например: КС10-9Н – кольцо стеновое, внутренний диаметр 100 см, высота кольца – 90 см, символ «Н» обозначает коэффициент проницаемости (Н – нормальная проницаемость).Маркировка бетонных колец

Размеры бетонных колец для самодельного автономного септика, подбираются, исходя из данных проекта системы канализации – размера канализационного колодца, типа колодца (фильтрационный, сточный, питьевой, дренажный, промывной, перепадный или ревизионный) и других показателей. Маркировка колец также включает в себя обозначение объема, веса кольца и марки бетона. Для расшифровки маркировки существуют специальные таблицы (справочная информация), и фрагмент одной из них приведен ниже:

Можно исходить не только из проектной информации, а поступить наоборот: имея в распоряжении ж/б кольца определенной марки, планировать, как сделать канализацию по той или иной схеме, так как сразу можно решить такие проблемы, как применение типа спецтехники, транспортировка, объем резервуара септика, наличие будущих дренажных полей и т.д. Размеры колец из бетона установлены в ГОСТ 8020-90. Знание размеров пригодится, если установка целых колец не перекрывает всю высоту колодца. В таком случае колодец достраивают доборными кольцами, меньшими по высоте.Доборные ж/б кольца

Кроме доборных, изготавливаются кольца со сплошным дном. Такие изделия будут долго служить в септиках с очисткой резервуара при помощи откачки стоков насосом, а также в канализационных колодцах-отстойниках или при строительстве септика с камерой-отстойником. В таких кольцах применяют бетон более низких марок – M 200-250. Преимущества колец с днищем очевидны: не нужно герметизировать стыки, не нужно дополнительно наносить гидроизоляцию, уменьшается объем транспортных и монтажных работ. К перечисленным преимуществам можно добавить возможность заказа диаметра колец по индивидуальным замерам.

Стандартные диаметры бетонных колец со сплошным дном:

1. _вн= 100 см, высота 90 см, масса 0,83 тонны;
2. _вн– 150 см, высота 90 см, масса 1,4 тонны;
3. _вн– 200 см, высота 90 см, масса 2,3 тонны.

Монтажу колец предшествует составление проекта, проведение расчетов, количество и марка колец, определение типа системы канализации. Стандартный вариант канализации с септиком для дачи или небольшого загородного дома – один отстойник из трех колец, при этом нижнее кольцо со сплошным днищем, верхнее – с люком. Автономная канализация из бетонных колец схема которой приведена ниже, будет работать достаточно надежно и эффективно в любое время года:Схема септика из трех резервуаров, сделанных из бетонных колец

Объем септика рассчитывается по количеству проживающих человек – в доме для семьи из 3-х человек понадобится септик объемом до 2 м³, так как среднесуточное потребление воды для одного жильца составляет примерно 150-200 литров. Также от числа постоянных жильцов зависит и количество камер септика, то есть – количество бетонных колец. Так, для многодетной семьи требуется оборудование как минимум двухкамерного септика, а это значит, что могут понадобиться кольца разного размер и объема.

О схемах частной канализации

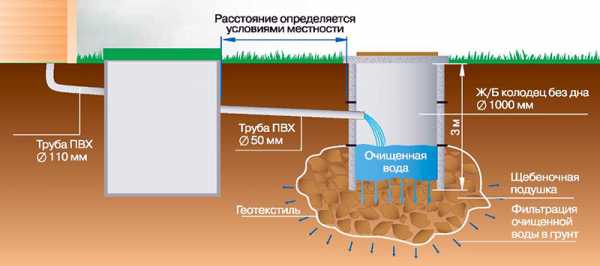

Систему автономной частной канализации, построенную с применением бетонных колец, реализуют по разным схемам и с разным набором изделий. Выбор схемы зависит от многих факторов и условий. Здесь и рельеф участка, и количество жильцов в доме, и свойства грунта, и другие расчетные и справочные параметры.

Если мы устанавливаем канализацию, которая постоянно и круглосуточно будет работать на семью из 3-х человек, то септик из колец с двумя камерами станет оптимальным решением проблемы утилизации всего объема стоков. Например, такая схема, в которой используются два резервуара, каждый из которых сделан из трех бетонных колец, где нижнее кольцо с днищем, верхнее – с люком:Схематичное решение септика из ж/б колец

На эскизе видно, что схема самая простая, но, тем не менее, рабочая и надежная. Бо́льшую сложность здесь представляет подключение ввода и вывода, обустройство вентиляции, организация гидро- и теплоизоляции, соблюдение уклона труб канализации, и много другое.

Главные узлы и детали колодца из железобетонных труб:

1. Железобетонные кольца диаметром более 1 м в нужном количестве;
2. Бетонная утепленная крышка;
3. Кольца для выходной горловины или кольца с люками для откачки стоков;
4. Если используются бетонные кольца с горловиной и без люка, то необходимо делать крышку из металла, дерева илипластмассы;
5. Вентиляционная труба;
6. Бетонное перекрытие для котлована септика;
7. Железобетонное кольцо с днищем;
8. Подушка щебнево-песчаная;

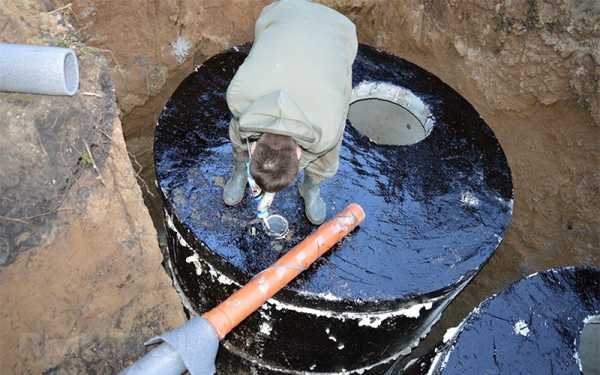

9. Гидроизолятор для внутренних стен канализационного колодца;
10. Входное отверстие для канализационной сточной трубы;
11. Выходное отверстие для вывода стоков.

Чтобы максимально очистить сточные воды, одной работы бактерий и отстаивания загрязненной воды мало – нужно обустраивать фильтрационные поля, и начало такой очистки тоже лежит в строительстве фильтрационного колодца, вода из которого будет сливаться в поля фильтрации. Такую воду можно будет не просто сливать в водоемы без риска их загрязнить, но и использовать для полива садово-огородного участка или для технических нужд.

Двухкамерный канализационный септик или выгребная яма из двух железобетонных колодцев не требует достройки фильтрационных полей или колодцев – септик справится с таким объемом работы сам, потому что второй колодец предназначен именно для доочистки канализационных сточных вод.Объединенный септик

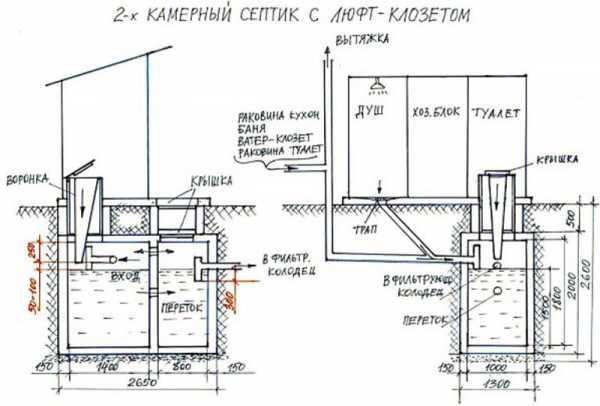

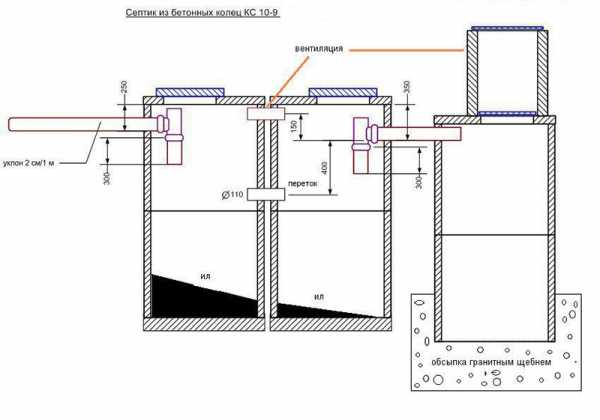

Схема двухкамерного сточного септика, сделанного из бетонных колец, сложнее и дороже строительства септика или накопительного колодца по однокамерной схеме, так как в этом варианте будут использоваться и кольца с днищем, и кольца с горловиной и отверстиями для ввода/вывода канализации. Для уменьшения стоимости проекта и строительных работ рекомендуется использовать кольца с замками – это позволит избавиться от дополнительной гидроизоляции, обустройства песчаной подушки и герметизации стыков.

Первый бетонный колодец в двухкамерном септике строится из 2-3 колец с замками – это зависит от глубины колодца, которая, в свою очередь, зависит от свойств грунта. В первичной камере грязная сточная вода будет некоторое время отстаиваться –крупные твердые осадки лягут на дно, а осветленные стоки после перетока по границе накопления попадут во вторичную камеру, где будут очищаться окончательно, и выводиться за пределы участка или откачиваться для нужд хозяйства.

Вторичный резервуар возводится таким же монтажом бетонных колец друг на друга с соблюдением совпадения замков. Во второй резервуар можно добавлять микроорганизмы, ускоряющие разложение и переработку стоков. При этом ил осаживается на дно, а осветленная вода выводится в почву или наружу.

jsnip.ru

их отличительные особенности и свойства

Обеспечить частный дом водой, при этом ни от кого не зависеть, довольно просто в нынешних условиях. Часто хозяева предпочитают установку колодцев вместо скважины, аргументируя свой выбор сравнительно недорогой стоимостью. Для создания колодца и их дальнейшего обустройства используются бетонные кольца, которые могут быть выполнены на производстве или своими руками.

Колодезная конструкция является неотъемлемой частью источника водоснабжения несмотря на то, сколько она весит, которая играет важную роль для полноценного функционирования. В этой статье мы рассмотрим правила выбора колец для оборудования колодцев и инструкцию по их возделыванию.

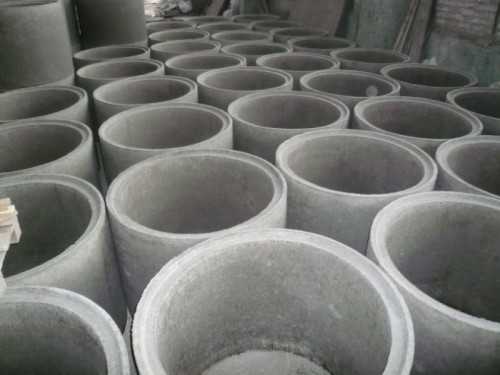

Бетонные колодезные кольца

Критерии или на что опираться при выборе колец

Как известно, строительство колодцев проводится после тщательного анализирования грунтового слоя, аналогичным образом проводится анализ вырытого источника, предстоит выяснить глубину, диаметр и другие параметры колодезной шахты, чтобы кольца ж б для колодцев подошли. При покупке конструкции, необходимо уточнить:

• соблюдены ли стандарты при изготовлении, желательно чтобы на каждом изделии присутствовала маркировка;
• учтены ли качества жби кольца;
• сооружение должно соответствовать размерам по отношению к вашему колодцу;
• надежность в эксплуатации.

Внимание! На перечисленные свойства следует одновременно обращать внимание, так как в последнее время участились случаи, когда железобетонные кольца подделывались, вследствие чего страдает нормальная функция автономного источника водоснабжения.

Разновидности колец на колодец

Принято различать конструкции на жби кольца и кольца из пластика. Оба эти варианта достаточно надежны, среди них могут встречаться доборные типы, тем не менее не зная качеств каждого из них легко ошибиться в выборе. Итак, перед нами поднят вопрос, какие варианты лучше приобрести, основываясь на характеристики габаритов и непосредственно особенности возделывания.

Говоря о требованиях, которые предлагаются для оборудования колодезных шахт, многие используют доборные бетонные кольца, которые в свою очередь должны соответствовать некоторым качествам. Обязательно следите за тем, чтобы на момент эксплуатации при контакте с водой и грунтом, не происходило разрушений конструкции, и при этом не менялся состав воды. Посмотрите заготовку колец на фото.

Как выполняют кольца для колодцев

Важно! Наблюдая изменения цвета воды после установки кольца для колодца, прекратите использование подобных конструкций. В подобных ситуациях не допускается использовать систему фильтрации, целесообразно заменить жби кольца.

Железобетонные конструкции

Если возделываются железобетонные кольца применяются специальные формы для колодезных форм, имеющие свойство вибрации. При добавлении в нее смеси из бетонного раствора и укрепляющих составов под воздействием вибрирования происходит уплотнение массы посредством чего постепенно создается конструкция для шахт. Доборные модели колец, выполненные таким способом, могут иметь различный объем и вес. На фото показано, как сделать бетонную конструкцию.

Монтаж бетонного кольца своими руками

Пластиковые колодезные кольца

В этом случае применение бетонного раствора не предусматривается, а значит, сооружение имеет достаточно легкий вес. Для изготовления кольца ж б для колодцев разрешено использование полимера с песком в смешанном виде. Производится конструкция в специальных формах.

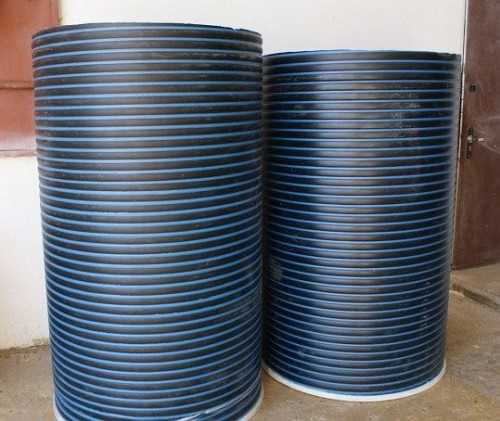

Какими получаются пластиковые кольца смотрите на фото.

Пластиковые кольца для колодцев

Чтобы заполнить форму заготовленным составом сырья применяют высокую температуру. Происходит растопление материала, и он стекает по стенкам, вследствие чего не образуется пористости, а кольцо получает высокие качества прочности. Используя полимерные (пластиковые) кольца для колодца вы получаете ряд преимуществ:

• масса шахты колодца уменьшается практически в 7 раз, а значит, облегчается монтаж;
• замочные стыки стали еще более удобными и герметичными;
• появилась возможность проводить обустройство, не заказывая специальное оборудование и технику.

Внимание! Используя пластиковые конструкции для источников водоснабжения, вы должны помнить, что для подобных вариантов не предусмотрены нормативные государственные стандарты.

Жб кольца для колодцев: их особенности и классификация

Не смотря на популярность использования и легкий вес полимерных материалов, многие выбирают именно железобетонные кольца, которые подразделяются на несколько подвидов. Посмотрите на фото разновидности колец.

1. Жб кольца предназначены специально для сооружения систем коммуникаций. Отлично справляются с задачами при установке их в дренажные сооружения. Они имеют достаточно тяжелый вес.

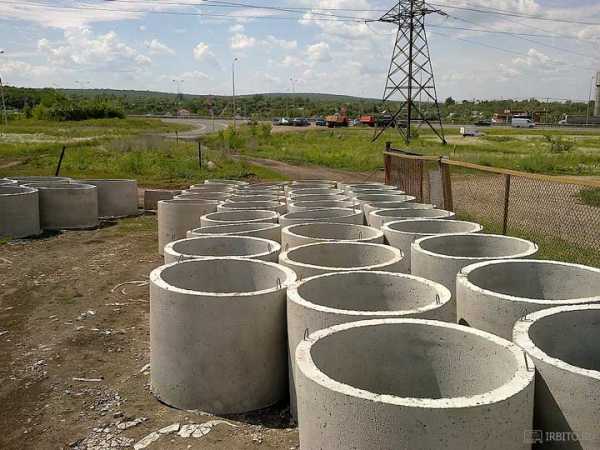

   Бетонные кольца для колодца и канализации

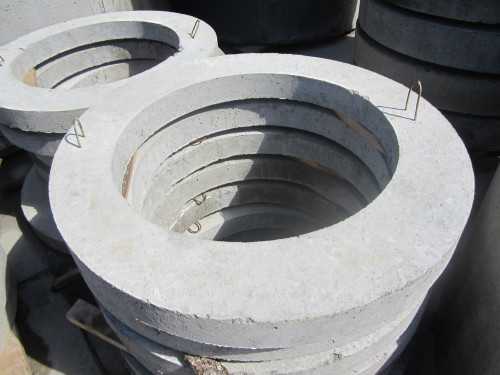

2. Доборные варианты колец (или вспомогательные). Эти конструкции применяются в условиях, где обычные ж б кольца не подходят. Они имеют средний по величине вес.

   Доборные железобетонные кольца

3. Стеновые конструкции. Благодаря им получаются герметичные и качественные горловины и оголовки. Используются для любых видов колодцев.

   Стеновые бетонные кольца

4. Менее распространены, но встречаются в хозяйстве кольца с замком, цельные (с дном), сборные, имеющие плиты перекрытия.

   Бетонное кольцо для колодца с замком

Важно! Все ж б кольца оборудованы специальными пазами, которые не допускают смещение конструкции при обустройстве колодезных шахт.

Кольца ж б для колодцев своими руками: технология изготовления

Разобравшись с возможными вариантами бетонных колодезных колец, воспользуйтесь нашей инструкцией, которая подскажет, как изготовить ж б кольца, минимально растратив собственный бюджет. Доборные кольца считаются практичными в любом монтаже и часто заменяют основные.

В первую очередь нужно создать форму, которая будет основой для ж б кольца. При помощи этого выполняются и железобетонные кольца для канализации.  Для этого подыщите две металлические бочки (одна создаст внешний диаметр, а другая чуть меньше — внутренний), помните, что они должны соответствовать диаметру вашего колодца или быть немного меньше. Также за форму может быть взят пластиковый цилиндр или металлические листы, которые потом туго связываются.

Берем одну из бочек (ту, которая создаст внешний диаметр ж б кольца), делаем в ней продольно две разметки, теперь размещаем в отмеченных местах два обыкновенных дверных навеса. Изгиб петель должен проходить вдоль и сверху отметок. Крепление навесов к цилиндру лучше производить путем сварки или при помощи специальных клепок по металлу.

Внутренняя часть должна иметь аналогичные отметки, поэтому их нужно аккуратно скопировать. Эта сторона формы для ж б кольца разрезается болгаркой. Это нужно произвести внимательно, чтобы не повредить прикрепленные снаружи навесы. С одной стороны предполагаемой формы для колодезных колец, нужно обрезать фиксирующие шляпки петель, в тех местах, где они удерживают изгиб металлической бочки. Фиксаторы удаляются, и форма раскрывается. Если по-новому собирать форму, необходимо снова воспользоваться фиксирующими болтами.

Делаем внутреннюю бочку аналогичным способом, также устанавливаются навесы. Не забывайте, что бочка для внутреннего диаметра должна быть на некоторый размер меньше, в зависимости от того какой объем ж б кольца требуется для шахты. На внутренней бочке размещаем продольные линии, которые копируются на внешнюю сторону. Затем по подготовленным линям цилиндр режется. Установленные болты, удерживающие изгибы также срезаются и вынимаются, развернутую форму хорошо разрабатываем, потом проверяем сопоставимость сторон и при необходимости корректируем. На фото показан монтаж конструкции.

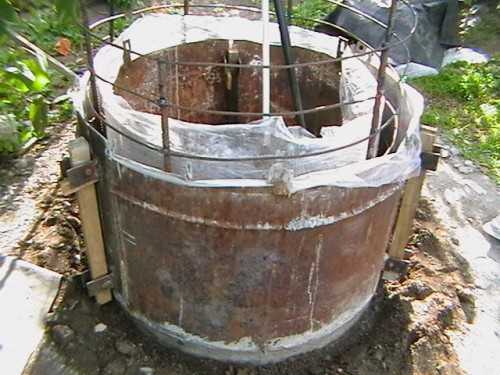

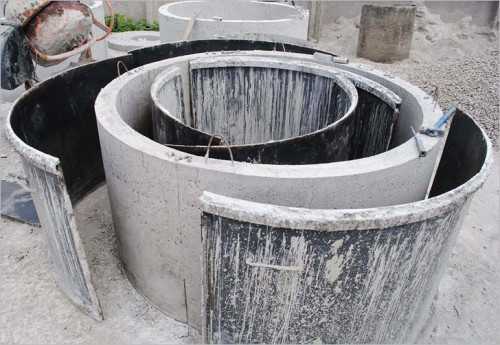

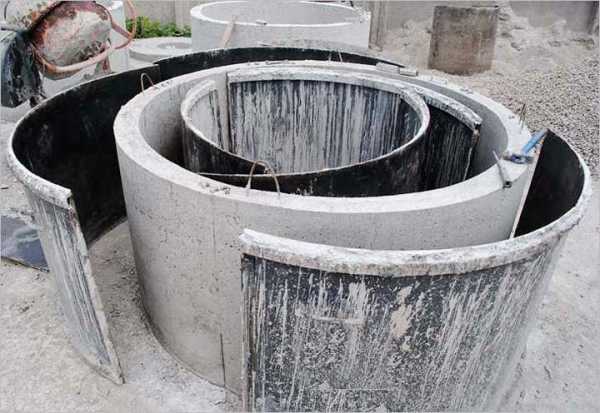

Форма для бетонного кольца

Приступаем непосредственно к изготовлению ж б кольца для колодца:

• запасаемся нужным материалом в зависимости от того, сколько потребуется сооружений (песком, щебнем, цементом и водой) и каков будет их вес. Из инвентаря нужно подготовить бетономешалку (подойдет и ручная), подъемник или кран-манипулятор и форму;
• учтите каким будет объем бетонного ж б кольца, толщина стенки конструкции должна составлять не менее 7 см. Аналогичны размеры бетонных колец для канализации;
• подготавливаем бетон и добавляем в него замоченный гравий, хорошо перемешиваем раствор, затем устанавливаем форму на ровную поверхность. Между бочками вставляем арматурную сетку или несколько рядов проволоки. Важно чтобы форма удерживала вес раствора;
• смесь бетона заливается между двумя бочками и выдерживается некоторое время, пока конструкция не застынет и не примет твердый вид;
• после достаем ж б кольца их формы и выдерживаем перед использованием 30 суток, сравниваем задуманный объем с получившимся.

Важно! Когда будете проводить установку колец в шахту колодца, предварительно позаботьтесь о внешней гидроизоляции, а также проанализируйте, соответствует ли вес предложенному изначально.

prokommunikacii.ru

Бетонные Кольца для Колодцев: ГОСТ, Виды, Размеры, Цена

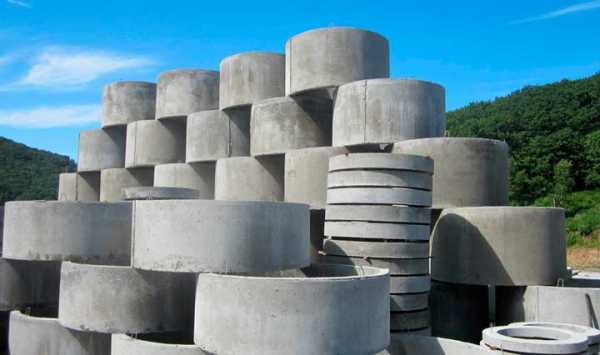

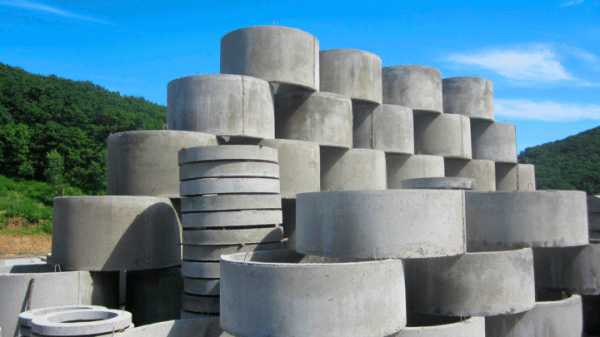

Бетонные колодезные кольца

Диаметр бетонного кольца для колодца имеет большое значение, но давайте для начала определимся со сферой применения. Она довольно обширна, поскольку кольца используются в нескольких сферах деятельности и не подлежат замене.

Они монопольно занимают рынок, а значит, спрос на них одинаково высок. Изготавливают их на всех бетонных или железобетонных заводах. Эти два материала почти не отличаются, поэтому они взаимозаменяемы.

Сегодня мы рассмотрим сколько стоит бетонное кольцо для колодца, его применение и установку. Видео в этой статье продемонстрирует наглядно выполнение работы.

Преимущества и недостатки

Данная конструкция имеет свои достоинства и недостатки и их перед покупкой следует взвесить и только после этого делать покупку:

• Стоимость бетонного кольца для колодца не высокая, ее может себе позволит практически любой человек;
• Монтажные работы возможно провести достаточно быстро;
• При установке одного на другое можно сделать шов герметичным и это достаточно важно;
• Изготовление выполняется в форме и поэтому изделие имеет правильную геометрическую форму и вам не надо будет его подгонять;
• Для установки не надо применять дорогостоящего оборудования. Всю работу вы сможете выполнить полностью своими руками;
• Колодезные кольца бетонные имеют большой срок службы. Не поддаются коррозии.

Но перед покупкой стоит знать и недостатки, которые тоже есть:

• На фото видно, что имеют достаточно массивный вид. Вес у них большой, и поэтому хотя они и устойчивы, но вес является недостатком. При установке вам придется нанимать кран или делать приспособление для установки. А это затраты и время;

Инструкция по установке изложена ниже.

Основные составляющие колодца

Бетонные колодезные кольца довольно обширны в своем применении.

Основное использование:

Схема установки колодца из бетонных колец

• При строительстве канализаций, независимо от того, дренажная она или ливневая;
• Для подземных трубопроводов, а также используются в коллекторах;
• Еще одно преимущество бетонных изделий – независимость от климатических условий. Именно поэтому они распространены повсеместно – от Москвы до Владивостока.
  Исключение составляет только крайний Север. Таким образом, незаменимый и надежный материал позволяет широко использовать его для возведения канализаций.

Сборный железобетон: кольца стеновые

Стеновые ЖБ кольца производятся по ГОСТ 8020.90, который регламентирует шесть типоразмеров диаметров. Они включают в себя как полномерные, так и доборные элементы, которые позволяют завершить монтаж ствола, если его длина не кратна высоте кольца.

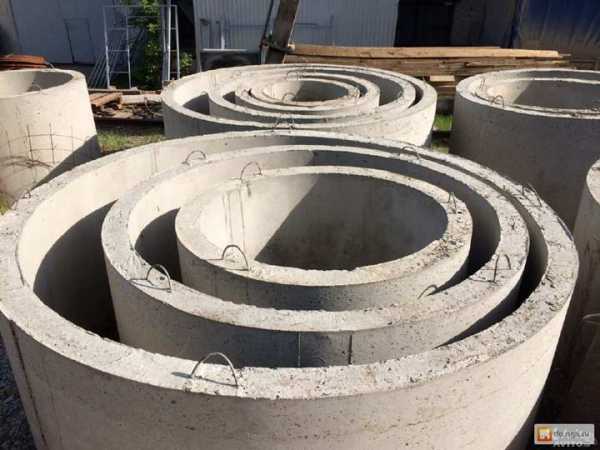

Изделия одного размера могут отличаться толщиной стенок, а так же интенсивностью армирования (усиленные варианты). От размеров зависит и объём железобетонных колец для колодцев.

Предлагаем вам ознакомиться с перечнем этих изделий в приведённой ниже таблице:

Размеры канализационных бетонных колец

Размеры бетонного кольца для колодца имеют довольно разные размеры. Ниже приведена размерная таблица колец.

Данные размеры обусловлены их предназначением. Стандартные размеры определены размерами водоотводных, смотровых и других канализационных колодцев.

Размер бетонного кольца для колодца подбирается в индивидуальном порядке согласно выбранной вами конструкции:

Вес бетонного кольца для колодца напрямую зависит от его размера, но в любом случае, своими руками просто его установить не получится.

Бетонные кольца колодезные по высоте одинаковые, но их высоту без проблем можно увеличить. Типовой вид колец – КЦ-10 и КЦ-20.

Оригинальное изделие более редко встречается, но иногда заводы выпускают изделия с отличными размерами или с некоторыми особенностями формы. Обычно такие кольца предполагают буртики, упрощающие фиксирование верхних колец и их более точную установку.

Можно изготовить их и под заказ по Вашим замерам.

Внимание: Если вы планируете использовать большие, нежели стандартные кольца, то внимательно подбирайте персонал для их установки. Это требует опытности и высокой квалификации специалистов. Также ускорит монтаж сооружения наличие специальной техники: монтажной и транспортной.

Такие чаще используются в строительстве, чем другие, в том числе, кирпичные. Такая популярность связана с более удобным и быстрым монтажом.

Дополнительные составляющие

К ним относятся два элемента, имеющие такое же важное значение, как и стены колодца:

• Первый элемент – днище для гидроизоляции. Оно должно быть прочным и надежно защищать от стекания жидкости. Причем защита должна быть двухсторонней: и защита почвы от проникновений, и изоляция колодца от попадания почвенных вод;
• Второй – съемная крышка, которая служит предохранением для прохожих, которые могут по невнимательности угодить в колодец, а также от попадания в колодец различного мусора.

Еще несколько советов

Поскольку во внутренней части колодца размещаются линии связи, трубопроводы, другие коммуникационные сооружения, то важно позаботиться о гидроизоляции. Уделите этому внимание.

Внимание: Крышку лучше всего делать бетонной, а не металлической. Это дает сразу несколько преимуществ: при одинаковой массе она меньше стоит и не придется покупать новую, так как прежнюю похитили для сдачи на металлолом.
На ее функциональных обязанностях никак не сказывается отсутствие в ней чугуна. Наоборот, она надежно защищает и канализацию от вредных воздействий извне, и людей, особенно детей, от падений.

Делаем колодец собственноручно

Необходимость в сооружении колодца присутствует, если вы живете в частном секторе или же для дачи. Тогда вам понадобится своя канализационная система для слива нечистот.

Итак:

• Размеры определяются количеством проживающих людей. Стандартный размер глубины составляет два метра. Расчет производится для средней семьи. Меньшая глубина нецелесообразна, так как увеличивает количество затрат на ассенизацию, которую необходимо будет делать чаще обычного;
• Построить колодец не сложно, его устройство требует наличия бетонных колец и нескольких помощников. Минимальное количество людей, которые участвуют в постройке колодца, двое. Идеальный вариант, упрощающий задачу – 3-4 человека;
• Начать монтаж нужно с выкапывания ямы. Ее размер должен соответствовать размеру бетонного кольца. Затем кладется само кольцо, аккуратно выравнивается по горизонтали. Перекосов быть не должно. Для этого делается подкоп почвы. Следить за выравниванием кольца нужно при помощи строительного уровня.

Внимание: Наиболее важный и серьезный момент – верно положить нижнее кольцо. Тщательно подойдите к этому заданию. Когда будут установлены верхние уровни, изменить положение конструкции нельзя, поэтому не кладите их до того, как убедитесь в правильности расположения первого кольца.

• При установке лучше всего если вы положите по краю уплотнительную ленту, она сделает соединение более качественным и надежным;
• Если вы делаете не открытым методом, тогда вы снаружи не проведете изоляцию швов, поэтому обратите на качественное их выполнение изнутри;
• Не забывайте в нижней части колодца установить фильтр, об этом есть подробная статья на нашем сайте, это очень важно.

В этом варианте вы ставите кольца уже в готовую яму. Но иногда не представляется сначала сделать ее.
Это тогда, когда грунт сыпучий. Тогда стоит выкопать не большой глубины яму и второе кольцо поставить на предыдущее.

Тогда копая изнутри кольцо под своим весом будет постоянно опускаться все ниже. Так делаем до нужной глубины. Многие задумаются, сколько стоят бетонные кольца для колодца, она не такая высокая, но может значительно увеличится если вы будете делать заказ не стандартной конструкции.

moikolodets.ru

Устройство канализационного колодца из бетонных колец

Самым популярным вариантом строительства канализационного колодца, любого типа, являются бетонные кольца. Эти простые и незамысловатые изделия из железобетона, уже много лет удерживают планку первенства. Они применяются при создании бытовой, ливневой и дренажной канализации, коллекторов.

За счет высоких эксплуатационных свойств могут использоваться в любых климатических зонах страны. Колодец из бетонных колец обладает массой преимуществ, но и недостатками он не обделен. Также, есть и некоторые нюансы, которые следует учитывать при их выборе и монтаже.

Сфера применения

Когда речь заходит о колодцах для канализации, стоит понимать, что они могут быть нескольких видов. К основным типам колодцев относится:

• Смотровой (ревизионный) – размещается в местах изменения направления трубопровода наружной канализации и через каждые 10 — 15 м. при большой протяженности магистрали.
• Контрольный – от предыдущего отличается тем, что его ставят в местах соединения нескольких труб в одну или при переходе от труб с большим диаметром к трубам с меньшим.
• Отстойный – используется для очистки (отстаивания) сточных вод от твердых осадков, так называемая выгребная яма.
• Специальный – устанавливается в месте подключения автономного трубопровода к центральной канализации.
• Перепадный – служит для уменьшения скорости потока стоков в местах с большим уклоном.

Кроме этих вариантов существуют еще и другие: промывные, ливневые и т.д.

Видео: Монтаж канализационного колодца из бетонных колец

Комплектующие для бетонного колодца

Сегодня, производители выпускают бетонные кольца разных размеров, поэтому подобрать подходящие «под себя» не составит труда.  Сами же колодцы сооружаются из одинакового набора составляющих, к которым относятся:

1. дно – ж/б плита;
2. кольца;
3. горловина;
4. крышка с люком;
5. плита для перегородки внутри кольца – служит для создания многоступенчатой очистки.

Размеры бетонных колец

Размер приобретаемых колец зависит от типа колодца для которого они будут использоваться. Ниже, в таблице приведены основные типоразмеры применяемых для строительства канализационных колодцев:

При покупке обращайте внимание на маркировку, в ней указаны все необходимые данные, например КС-20-9:

• КС – кольцо стеновое;
• 20 – диаметр;
• 9 — высота.

Диаметр и высота в маркировке обозначена в дециметрах.

Монтаж колодца

Для обустройства канализационного колодца с использованием бетонных колец потребуется привлечение одного или нескольких помощников и аренда строительной спецтехники. Этапы монтажа:

1. Копается котлован подходящего размера.
2. Устраивается подушка толщиной 10 -15 см из песка и щебня.
3. Укладывается готовое дно в виде плиты или заливается самостоятельно бетоном.
4. Опускается и выравнивается по уровню первое, а затем и последующие кольца.
5. Стыки заделываются цементным раствором.
6. Присоединение канализационного трубопровода.
7. Готовый колодец накрывают бетонной плитой с отверстием и люком.
8. Засыпка пустот между колодцем и котлованом.

После застывания цементного раствора в швах, колодец можно использовать по назначению.

Плюсы и минусы бетонных колец

К преимуществам таких устройств можно отнести следующее:

• простой и быстрый монтаж;
• довольно низкая цена, если сравнивать с пластиковыми колодцами;
• прочное крепление верхних частей с нижней;
• правильная геометрическая форма;
• высокая прочность;
• длительный срок эксплуатации.

Но, как и любой другой материал, бетонные кольца обладают рядом недостатков:

• большой вес;
• трескается в случае неравномерно прилагаемых нагрузках на корпус;
• для транспортировки и монтажа необходима спецтехника.

Как видите, недостатков хоть и меньше чем достоинств, но они все же есть.

Видео: Канализация из бетонных колец самый простой и дешевый вариант
