Содержание

95 фото потайных, ревизионных и скрытых технологических отверстий

Если в строении есть коммуникации, то это предполагает, что в нём присутствуют также трубы, датчики, счетчики и другое. Без такой системы невозможно удовлетворить человеческие потребности, несмотря на то, что её внешний вид оставляет желать лучшего. Можно попробовать использовать декоративные панели для того, чтобы закрыть ими систему коммуникаций.

Но в этом случае затруднительно будет осуществлять её обслуживание. Для решения такой проблемы используют ревизионные люки – опорную раму с дверцей.

При этом люк можно расположить в ванной, в туалете, на кухне и в других помещениях, при правильном оформлении такой люк может стать отличным элементом интерьера. Для правильного выбора можете изучить фото люка для ванной.

Краткое содержимое статьи:

Каким может быть люк

Можно выделить несколько видов сантехнических люков для ванных в зависимости от места расположения, материала, из которого изготовлен, и по конструкциям.

Основная часть люка изготавливается из металла, гипсоволокнистных плит либо гипсокартона. Для изготовления дополнительных элементов могут быть использованы металлы только высокой прочности.


Если люк изготовлен из пластика, он скорее всего будет белого цвета. Положительным моментом такой расцветки является универсальность, так как она сочетаемая с любыми другими цветами.

Люки из металла, как правило, имеют более высокие цены, и это основной их недостаток. В целом характеризуются прочностью, отменным качеством и долгим сроком эксплуатации.

Наиболее экономичным является люк из гипсокартона. Но такая конструкция недолговечна. Поэтому  в качестве дешевых вариантов лучше выбрать гипсоволокнистую плиту либо пластик.

Существует и такая модификация, как люк-невидимка. Устанавливают такую конструкцию в специальных нишах, над шкафами либо под ванной. При этом отделка люка-невидимки осуществляется в том же цвете и теми же материалами, что и стенки. Это так называемые скрытые люки для ванной – люк для ванной под плитку легко сделать незаметным.

Для того, чтобы угадать с размером люка и ниши для него, монтировать люк лучше перед окончанием отделочных работ со стенами. Но если место для люка уже есть, нужно подобрать подходящий размер.

Дизайнерский подход и форма

Как правило, форма люка представляет собой квадрат или прямоугольник. Но это не обязательное правило, можно подобрать нужную Вам форму, например, круг, овал или трапецию.

При этом, зачастую, осуществляют монтаж люка для ванной своими руками в домашних условиях. В этом случае дизайн, как правило, оригинален.

Также разным может быть и размер сантехнических люков. Так, люк может быть миниатюрным, при этом его размеры исчисляются в миллиметрах.

Габариты конструкции зачастую определяют и дизайн люков. Однако, чтобы установить люк в специально предназначенное для него место, используют аналогичный порядок действий, при этом применяются либо саморезы, либо специфические клеевые составы.

Для того, чтобы упростить выбор люка, лучше делать нишу стандартного размера. Если планируется «спрятать» люк за плиткой, удобно будет также выбрать размер ниши в соответствии с размером плитки, так, чтобы все плитки были целыми.


Где можно установить

Обычно место установки люка в ванной – стены. Но также не исключается их расположение и на полу, либо на потолке. На потолке, к примеру, удобнее установить люк для того, чтобы обслуживать вентиляцию. При этом удобнее, если такую установку провести в подвесной потолок.

Но при этом, следует помнить о том, что на потолке, в целях безопасности, следует размещать только легкие неметаллические модификации с прочными дверками и надежной запорной системой.

Что касается установки люка на полу, то здесь к конструкции устанавливается требование – выдерживать большую нагрузку. Можно приобрести модель, у которой есть ребра жесткости, прочную крышку и уплотнители. Последние направлены на защиту от запахов и повышенной влажности.

Также положительным бонусом будет наличие фиксаторов и амортизаторов, что позволит легко открывать и закрывать дверцы. Неплохой вариант материала для напольных люков – влагоустойчивый ламинат. Также люк можно прикрыть линолиумом либо плитками, в зависимости от напольного покрытия.

Различия по конструкции

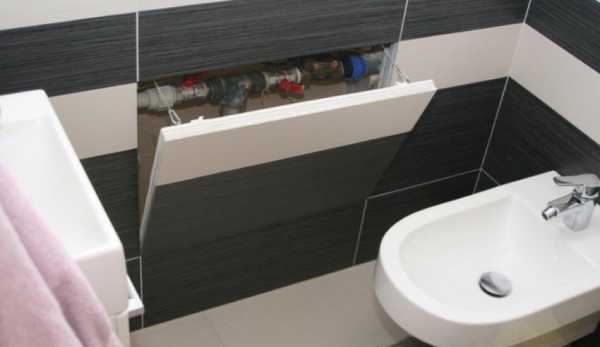

Обычная конструкция – люк с одной дверью. У широких моделей может быть две двери. Негативной чертой первой конструкции может быть провисание двери.

Также конструкция двери может быть распашной, откидной либо сдвижной. Также существует усиленная конструкция – мощные петли и дополнительные ребра жесткости.

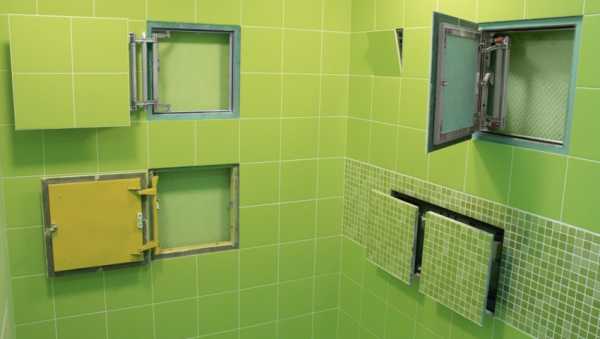

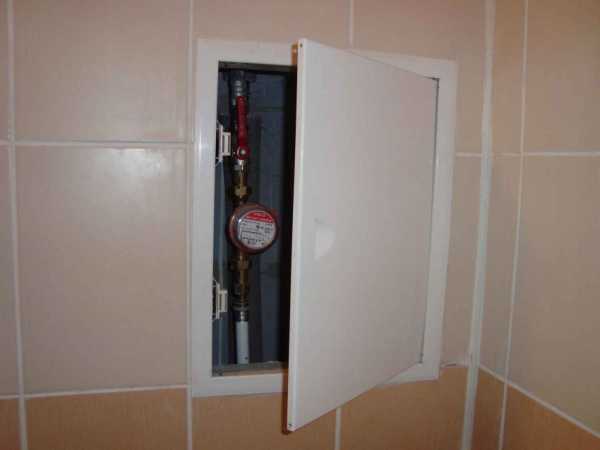

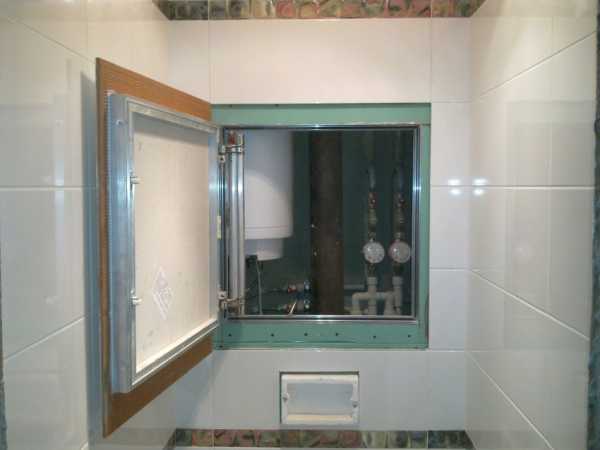

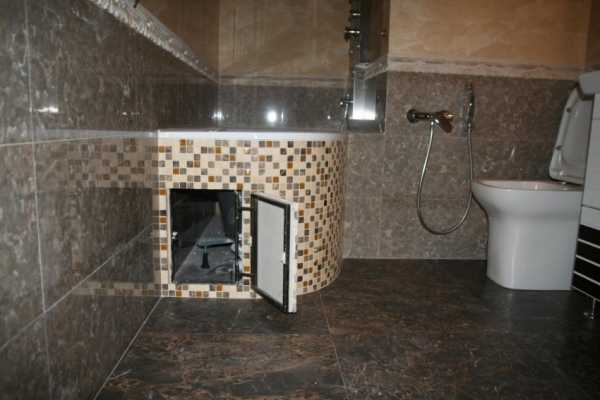

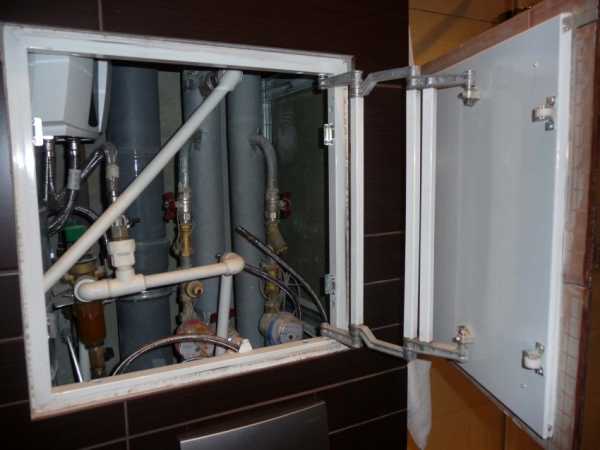

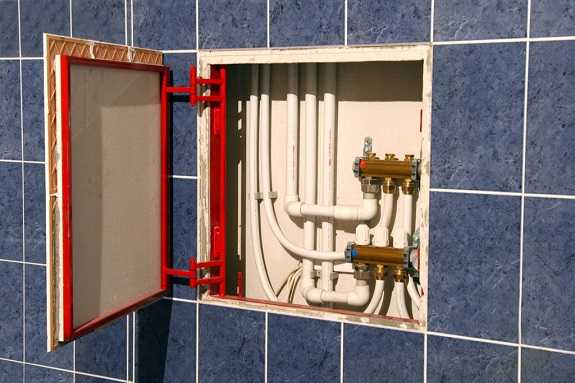

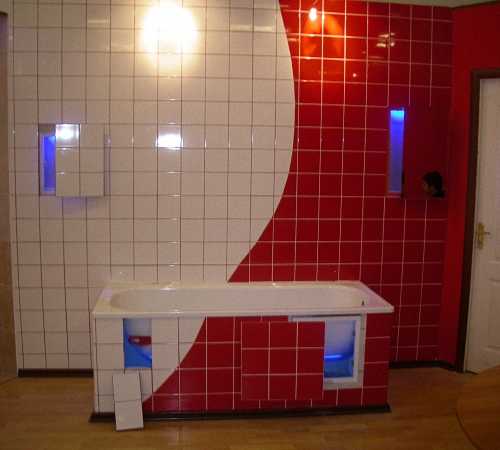

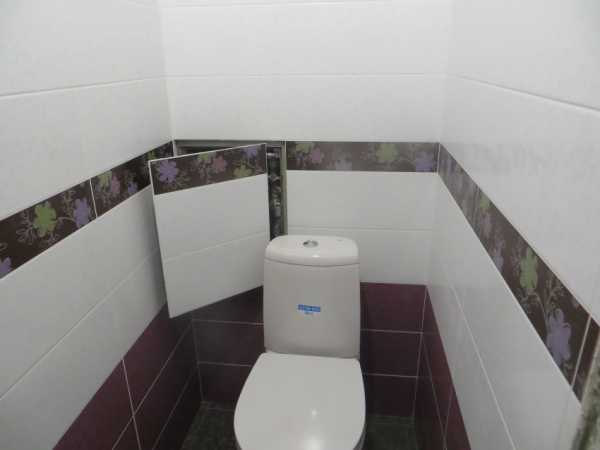

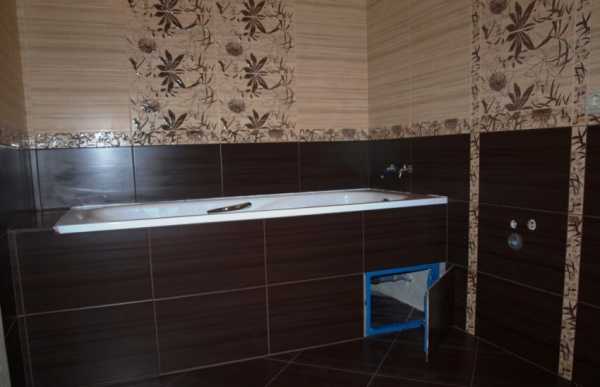

Фото люков для ванной


Также рекомендуем посетить:

Статьи из раздела:

vannajainfo.ru

Скрытый люк под плитку: потайной ревизионный сантехнический элемент

Там, где в качестве отделки выбирается облицовочный кафель, нередко используется скрытый люк под плитку. Он обеспечивает удобный доступ к скрытым сантехническим коммуникациям. За подобным устройством чаще всего размещаются счетчики воды, краны стояка, вертели, гребенки, фильтры, перепускные клапаны. Стандартный потайной люк под плитку имеет свои конструктивные особенности, перед его применением стоят конкретные задачи, есть смысл поговорить о них более подробно.

Что такое скрытый ревизионный люк?

Любые потайные люки отличаются от своих пластиковых и металлических собратьев тем, что они устанавливаются под облицовочным материалом и открываются с частью облицовки. Подобные конструкции выбираются тогда, когда присутствует необходимость максимально эффективно скрыть инженерные коммуникации при этом обеспечить легкий доступ к их основным узлам. Стандартные скрытые люки под плитку имеют довольно простую конструкцию: металлический корпус из алюминия, дверца из гипсокартона и особой формы петли, помогающие крышку плотно удавить в корпусе, позволяя верх крышки дополнительно декорировать плиткой. Такой дизайнерский ход обеспечивает возможность скрывать сантехническое устройство в облицовке, визуально формировать цельную поверхность. Добиваться подобного эффекта удается, если производить одновременно облицовку поверхности и монтаж сантехнического люка.

В качестве облицовочного материала может использоваться любая плитка: кафель, керамогранит, натуральный камень. На дверцу они укладываются при помощи плиточного клея, размеры люка выбираются таким образом, чтобы модули используемого облицовочного материала поместились бы полностью, без обрезки. В противном случае скрыть лючок будет достаточно сложно.

Если устанавливается скрытый ревизионный люк, щели, идущие по контуру двери по толщине должны быть равными с толщиной облицовочного шва на плитке. Любой замаскированный люк не имеет ручек, но их отсутствие никак не затрудняет использование подобных изделий. Как правило, подобные изделия часто снабжены магнитными замками, они позволяют открывать и закрывать дверцы одним нажатием руки. Магнитный замок могут иметь и настенные модели, и потайной напольный люк. Он способен выдержать большой вес, поэтому поверх дверцы можно укладывать плитку любого вида.

Оптимальные размеры

Для того чтобы было комфортно использовать описываемое изделие, важно научиться правильно выбирать модель. В продаже можно найти сантехнические люки, размеры которых легко могут вписаться и в угловые ниши, и скрытые короба, и пространство под ванной. Подбирать что-то конкретное для себя необходимо, учитывая следующие факторы:

  1. Месторасположение описываемого изделия.
  2. Размеры проема, в которые будет вмонтирован лючок.
  3. Размеры облицовочной плитки.

Обратите внимание! Размер дверцы люка должен соответствовать размеру облицовочных модулей.

Существуют стандартные размеры, которые можно взять во внимание. Так как самый стандартный кафель имеет размеры 20х30 см, лучше всего приобрести лючок, с квадратной дверцей (длина каждой стороны 10 см).

Если не удается подыскать модель нужных размеров, всегда можно сделать люк под плитку своими руками из того, что осталось в квартире после ремонта. Главное, сделать такое изделие, чтобы на его дверце можно было бы уместить целое число используемой плитки. Плитка при этом должна на 5 мм прикрывать сторону дверцы, где находятся петли, и на 5 см максимум кафель может выходить со всех сторон за размеры дверцы.

Особенности установки

Для того чтобы отделка люка не была заметна на общем фоне облицовки, описываемое изделие необходимо правильно установить. Сделать это своими руками не так уж и сложно. Важно строго соблюсти последовательность следующих работ:

  1. Сначала необходимо произвести выбор места и выполнить замеры. Расположение описываемого изделия выбирается таким способом, чтобы дверца люка при распахивании не задевала какие-либо предметы, находящиеся в ванной комнате или в туалете. При этом открытая дверца должна обеспечивать полный обзор важных узлов инженерных коммуникаций. Удобно, когда люк открывается с право налево. Вариант применения люка, у которого дверца открывается снизу вверх, потребует проведения более тщательного монтажа. Зато ревизия в этом случае будет производиться максимально комфортно.

Обратите внимание! Очень неудобно, когда люк располагается в углу стены или в углу пола. Углы будут постоянно мешать при открывании дверцы. Лучше не устанавливать люк впритык к полу. В этом случае нижний край при открывании постоянно будет царапать кафель.

  1. Если установка люка производится на гипсокартонный короб, место будущего расположения усиливается дополнительными металлическими профилями. Они присоединяются к уже имеющемуся каркасу при помощи саморезов. Пазы для них высверливаются заранее. Если монтаж рамы люка производится в кирпичную стену, рама крепится при помощи дюбель гвоздей. Пазы между стенами и рамой запениваются монтажной пеной.

Обратите внимание! Гораздо удобнее устанавливать люк, предварительно сняв с корпуса дверцу. Перед ее восстановлением периметр корпуса в этом случае можно обработать герметиком. После его высыхания устанавливается назад дверь, при необходимости производится регулировка петель специальным ключом шестигранником.

  1. После завершения монтажа можно начинать облицовывать дверцу люка. Данная операция производится одновременно с отделкой стен и пола. Только так можно будет максимально удачно скрыть наличие потайного изделия. Предварительно нажимные механизмы дверцы надежно фиксируются в закрытом положении. Для этого используется специальное крепежное устройство. На дверцу гипсокартона плитка прикрепляется при помощи жидких гвоздей. Между модулями крестикам фиксируется межплиточное пространство.

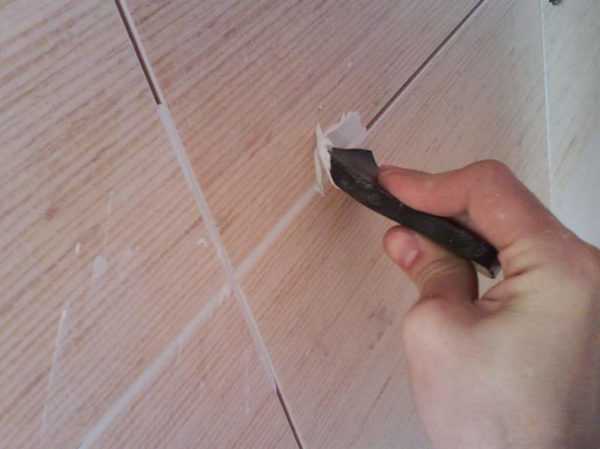

  2. Затирка швов люка имеет свои особенности. По краям швы не затираются, внутри швы заполняются тем же составом, что и остальная облицовка. Шов между каркасом описываемого изделия и стеновой облицовкой заполняется силиконовым герметиком. Предварительно на плитку полезно наклеить строительную ленту. Если этого не сделать, излишки силиконовой затирки обязательно останутся на кафеле. Убрать их самостоятельно крайне сложно, поэтому проблему лучше предупредить, чем потом устранить. Пространство шва силиконовым герметиком заполняется при помощи пальца. Для облегчения задачи полезно палец предварительно смачивать в мыльном растворе. Герметик застынет за два дня. После этого можно удалять строительный скотч и сделать надрезы по всему периметру люка. Надрезы помогут открыть крышку и снять излишки герметика.

Обобщение по теме

Приобретение и установка готового скрытого сантехнического люка позволяет максимально возможно скрыть неприглядные инженерные коммуникации, при этом оставить удобный доступ к ним. При покупке изделия важно еще в магазине проверять, как открывается дверь люка, в какую сторону, совпадают ли размеры двери с размерами плитки, выбранной для облицовки ванной комнаты. При монтаже изделия необходимо пользоваться строительным уровнем, небольшие по размеру изделия устанавливаются целиком, большие предварительно разбираются, дверь снимается. Обладая элементарными строительными навыками несложно установить сантехнический люк своими руками.

oblicovshik.ru

Ревизионный люк: инструкция по монтажу

Если дом уже построен и благоустроен, и все коммуникации подведены, но вдруг возникли проблемы с канализацией, которую непонятно как приводить в порядок. Значит, вовремя не позаботились о такой мелочи, как ревизионный люк. Когда нет доступа к канализационной ревизии, многое придется ломать и переделывать заново, а это новые расходы. Тем, кто хоть немного знаком с устройством канализации, известно, как важно устанавливать люки ревизионные сантехнические, чтобы иметь доступ к трубам в специальном ревизионном окне.

Оглавление:

  1. Что такое ревизионный люк в квартире или доме
  2. Разновидности ревизионных люков
  3. Напольный ревизионный люк: основные характеристики
  4. Ревизионный люк под плитку: основные характеристики
  5. Ревизионный люк под покраску: основные характеристики
  6. Установка ревизионных люков

Что такое ревизионный люк в квартире или доме

Смотровой короб есть в большинстве квартир, но он может отсутствовать в только что выстроенном своими руками доме – из-за того, что нет элементарных знаний в этом вопросе. Благодаря монтажу рабочих коммуникаций внутри стены квартиры за потайной дверцей, большинство жильцов не обращает на них внимания. Однако без доступа к отводным трубам для решения возникающих с засорением проблем, придется проделать намного больше работы, чтобы устранить неприятности. Иногда люди даже не пользуются канализацией в определенной части дома, поскольку не знают, каким образом добраться до трубы, чтобы привести сток в норму. Ревизионный короб под трубы располагают в стене и на полу, изредка – на потолке. Ревизионные люки-невидимки не занимают места, они не видны, зачастую надежно скрыты под кафелем. У всех смотровых люков основная функция – доступ к коммуникациям и маскировка от посторонних взглядов.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения. Коммуникационная ниша должна быть запланирована на этапе строительства дома. Ревизионный короб проектируют для чистки, осмотра и ремонта всех коммуникаций и сантехнической арматуры. Ревизионная ниша – это удобство доступа к канализации и водоотведению, а также к  счетчикам, встроенным водосливным бачкам за унитазом, скрытой электропроводке, распределителям теплоснабжения или вентиляции. Если все эти тубы скрыты в стенах, то это не значит, что они лишены доступа, просто люки хорошо замаскированы.

Нередко в готовое технологическое окно с коммуникациями такой люк вставляют самостоятельно, соорудив его из металлического профиля и гипсокартона. Сегодня необязательно их делать из подручных материалов, поскольку люк ревизионный под плитку или под покраску проще купить готовый, снабженный удобной дверцей. Готовые изделия намного удобнее, а доступ к коммуникациям нужен не только при засорении или аварии, но и для профилактического осмотра и ремонта.


Разновидности ревизионных люков

Любой современный ремонт – затяжное и очень затратное мероприятие, однако каждый сфокусирован на конечном результате, и готов терпеть временные неудобства и расходы. Часть работ поручают специалистам, а то, что кажется не таким сложным, в целях экономии делается самостоятельно. Однако только специалисты по каждому виду работ знают, что и как делается. Если специалист по коммуникациям требует установки ревизионного люка, значит, что он благоразумно обеспечивает доступ к трубам, а не тянет с владельца дома новые расходы, как может показаться.

Материал для ревизионной рамы и дверцы чаще всего одинаковый, реже – отличается. Дверца на люк ревизионный пластиковый обычно из одного материала, но есть варианты у металлических оснований – сталь, алюминий, гипсокартон, пластик или пенополистирол. Иногда декоративная дверца смотрится в интерьере вполне эстетично, не требуя  дополнительной обработки, например, металлическая зеркальная поверхность.

Нередко отечественные производители подобные люки изготавливают под заказ, с учетом индивидуальных размеров клиента. Например, заказывают округлой формы, типа иллюминатора или в виде трапеции. Стандартные ревизионные люки – квадратной или прямоугольной формы, устанавливаемые в стену или в пол, а их размеры варьируются 20 до 1200 см, исходя из удобства доступа к коммуникациям.

Потайной ревизионный люк или невидимка закрывается кафелем, обоями или любым другим материалом отделки всей стены. Отличается и механизм открывания дверцы – правосторонний и левосторонний боковой способ, горизонтальный, как ляда у подвала. Или на кронштейнах крышка откидывается вниз, а при закрывании крепится на магнитах. Она имеет 2 разновидности – готовые нерегулируемые рамы и с регулируемыми размерами, у которых после обеспечения требуемых габаритов болгаркой обрезают излишки профиля. Дверца, которой снабжен люк, имеет разный вид крепления, например, на шарнирных петлях. Встречаются такие варианты, где по углам в отверстия закрепляют пластины на магнитах, и крышка удобно снимается и вставляется. Эта конструкция удобна для напольных люков. Часто у люка комбинированное крепление, например, когда механическая петля сочетается с магнитами, заменяющими замок. У большинства моделей открывание и закрывание дверцы – нажим руки на ее поверхность.

Но основная классификация ревизионных люков – это напольный люк, люк ревизионный под плитку или невидимка, а также люк под покраску и обои.


Напольный ревизионный люк: основные характеристики

Горизонтальная конструкция напольных люков используется не только в помещении, но и во дворе или гараже. Основные разновидности – с амортизаторами, с уплотнителями, с фиксаторами крышки и без них, а также заполняемые и незаполняемые.

У заполняемых напольных люков крышку наполняют тяжелым строительным материалом, например, цементом и керамзитом, твердым пенопластом, керамической или тротуарной плиткой. Модели с заполняемой бетоном крышкой предназначены для большой нагрузки, они выдерживают перепады температур и избыток влажности, не подвержены коррозии металла. Такой люк заметен по аккуратной тонкой металлической рамке. Выбор по габаритам у них небольшой, но изделия с максимальным периметром позволяют использовать такие люки в других целях, например, под проход в погреб гаража или подвал. Преимущество заполняемого люка – возможность абсолютной маскировки под поверхность пола.

Модели с уплотнителями хороши тем, что препятствуют попаданию влаги из помещения в сантехнический короб. Если люк установлен над погребом, то уплотнитель препятствует выходу испарений и запахов снизу. Такие крышки люка снабжены специальным винтом или запорным механизмом. Герметичность, обеспеченная замком, способствует и достаточной звукоизоляции. Они также могут иметь ребра жесткости на люке и в крышке. Крышки люка на амортизаторах дают дополнительно преимущество при его открывании. Есть модели с фиксаторами, которые удерживают открытую дверцу люка.

Серийные размеры этих изделий можно узнать на страницах любого интернет-магазина, занимающегося реализацией сантехнического оборудования. Как вариант – изготовление люка по размерам заказчика, то есть чуть большего размера, но и среди готовых изделий нередко можно найти то, что отвечает всем запросам.

В качестве напольной ревизии во дворе и подсобных помещениях также можно использовать более дешевый канализационный люк, которые сегодня выпускаются с неметаллическими крышками. Но у них, как правило, рифленая поверхность, чем они себя и выдают.

У готовой крышки в основе наполнения – влагостойкий ламинат, на который наклеивают паркетную доску или другие типы отделочных покрытий для пола. Люк с ГВЛ на крышке не желательно ставить на открытый воздух. Последняя инновация – латунные люки под ламинат для внутренних помещений, которые имеют высокие декоративные свойства и наиболее надежны по всем параметрам.

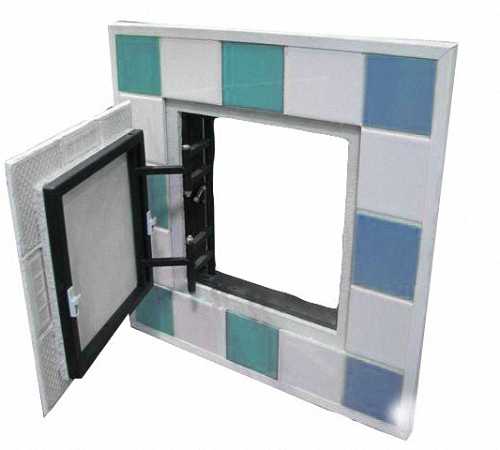

Ревизионный люк под плитку: основные характеристики

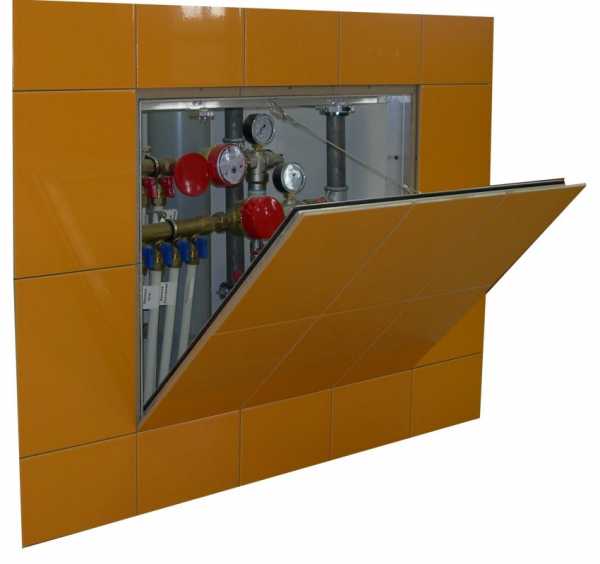

Люк-невидимка под плитку – наиболее подходящий вариант для отрытых мест, например, при размещении на сплошной стене в ванной или на кухне. Это крепкая монтажная рама из металла, имеющая ребра жесткости, которая крепится при помощи дюбелей и саморезов. Его можно задекорировать не только керамической плиткой, но и любыми другими отделочными материалами –  зеркало, искусственный камень, керамогранит и др. Основные преимущества такого люка:

  • наименее заметен в интерьере,
  • способен выдерживать большие нагрузки,
  • легко монтируется и облицовывается,
  • его дверца не провисает и не заклинивает.

Благодаря этим свойствам, потайные ревизионные люки металлические применимы не только для доступа к канализационному оборудованию, но в других целях. Любая потайная ниша будет надежно скрыта от посторонних взглядов таким ревизионным люком, например, сейф или хранилище для оружия. Его также легко задекорировать настенными часами или другим отвлекающим предметом, который крепится на дверце.

Размеры люка могут быть минимальные, от 200 мм, или максимальные, 600х12000 – для доступа в любую технологическую нишу с несколькими трубами коммуникаций с ревизией и другим оборудованием. Дверца люка сделана из влагостойкого гипсоволокна или других материалов с высоконадежными характеристиками. Открываются задекорированные дверцы потайных люков или обычным нажатием, или при помощи присоски, которая прилагается при покупке. Нажимная дверца имеет специальный механизм для плавной работы при открывании.

Ревизионный люк под покраску: основные характеристики

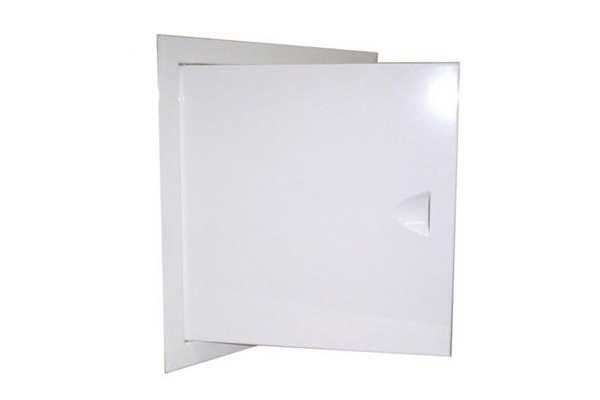

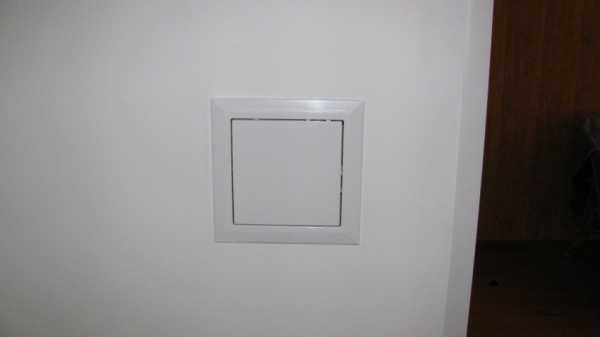

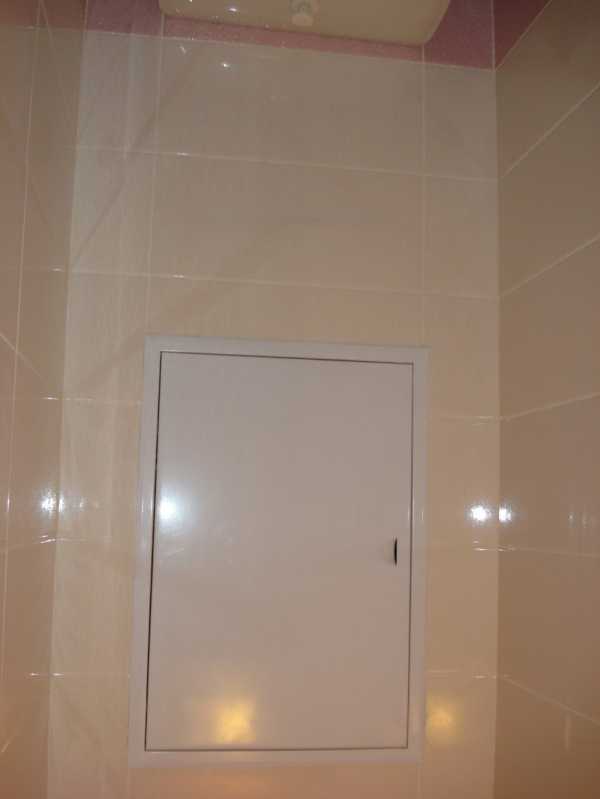

Простейший люк под покраску или обои отечественного производства также служит для скрытого доступа ко всем коммуникациям. Обширный ассортимент изделий, ничем не уступающих зарубежным аналогам, соответствуют всем стандартам надежности в эксплуатации, настенные люки экономичны и надежны. Их отличие – отсутствие ручки или рельефа поверхности.

Визуально такую дверцу выдаст только узкая щель по периметру, поэтому при размещении под вешалкой или за шкафом люк будет совершенно незаметен. Дверца фиксируется немецкой защелкой, которая открывается при легком нажатии.

Стандартные изделия отличаются по типу дверцы – правая или левая, ее можно штукатурить, красить, оклеивать любым типом обоев, например, пробковыми или бамбуковыми. Люк под покраску монтируется в перегородку из гипсокартона, после чего поверхности штукатурят и готовят к финишным отделочным работам. Подобные модели также подойдут для любых основательных стен – кирпичных, бетонных или деревянных. Предельные размеры – от 200 до 1500 мм.

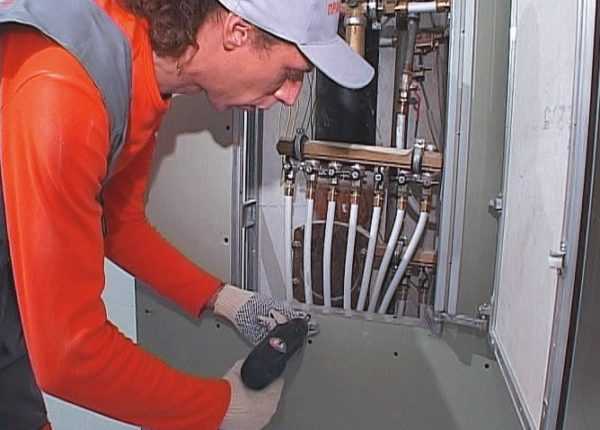

Установка ревизионных люков

Не обращаясь за помощью к специалистам, выполнить монтаж люка ревизионного своими руками не сложнее, чем врезать любую раму в перегородку из гипсокартона или закрепить полку дюбелями к капитальной стене. Основное условие – соответствие размеров люка и коммуникационной ниши. Большинство моделей  люков рассчитано на крепление рамки саморезами, за исключением предусмотренного варианта, указанного в инструкции. В комплектацию ревизионных люков дополнительно входят крепежные анкера или другие приспособления.

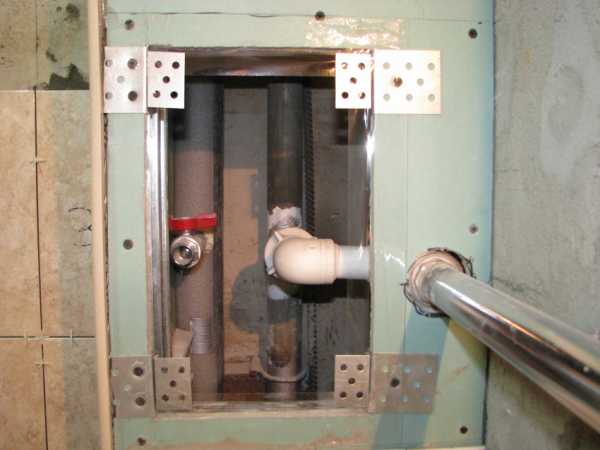

Раму ревизионного люка чаще всего закрепляют на гипсокартон.

1. Замеряем размеры рамки и расстояние между отверстиями в ней, если они предполагались. Карандашом намечаем верхнюю точку со стороны дверцы и осуществляем разметку уровнем под проём.

2. Отверстие в ГКЛ вырезаем электролобзиком, и примеряем в нем раму, если нужно, корректируем на пару миллиметров шире – для удобства монтажа.

3. В проёме раму монтируемого люка фиксируем струбцинами.

4. Шуруповертом крепим саморезы в монтажных отверстиях.

5. Если не предусмотрены отверстия, то делаем посадку на строительный клей или небольшое количество монтажной пены. Пластиковую основу ревизионного люка лучше по периметру закрепить клеем «титан» или «жидкими гвоздями», и дать ему высохнуть.

6. Проверьте надежность крепления и только после этого завершите отделочные работы, если нужно, штукатуркой и покраской.

Совет: В кирпичной стене, если ниша не была предусмотрена, а коммуникации только подводятся, короб можно вырезать болгаркой. Фиксация люка буде надежно держаться на дюбелях  или шурупах. Проще всего сделать ревизионный короб и проложить коммуникации в стене из пенобетона, сложнее – в ЖБИ. Люк под плитку по швам дополнительно декорируется силиконовым герметиком – для влагоизоляции и маскировки.

strport.ru

особенности конструкции и виды изделий

Скрытый ревизионный люк является конструкцией, которая обеспечивает легкий и комфортный доступ к скрытым под плиткой или другим отделочным материалом инженерным сетям. В ее конструкции имеется замковый механизм, который позволяет открывать и закрывать люк без дополнительных приспособлений. Также дверцу этого изделия можно облицевать любым строительным материалом.

Ревизионный люк невидимка получил свое название из-за того, что в закрытом положении его практически невозможно разглядеть, поскольку его лицевая часть облицовывается таким же материалом, что и остальная стена. Само собой разумеется, что его «невидимость» зависит от правильной установки, которая довольно сложна.

Если вы не уверены в своих силах, не обладаете достаточной квалификацией или опытом, то лучше не рисковать и доверить это дело профессионалам. Чтобы добиться полного слияния поверхности люка и стены необходимо корректно обработать межплиточные швы вокруг устанавливаемой конструкции. Для этих целей отлично подойдет герметик на основе силикона.

Вернуться к содержанию

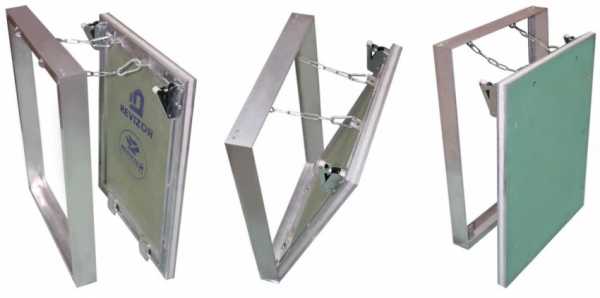

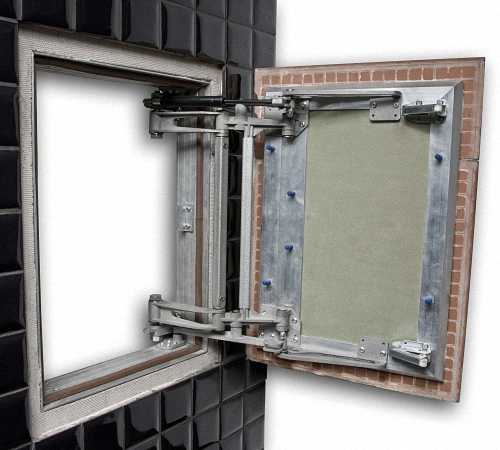

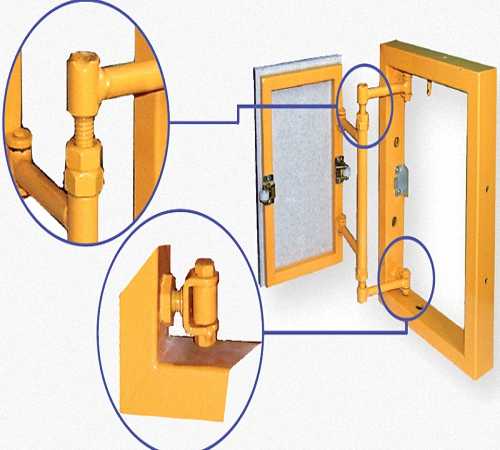

Конструкция ревизионного люка-невидимки

Данные изделия состоят из следующих элементов:

  • рама;
  • специальные петли;
  • система крепежей и настройки;
  • уплотнители, которые представлены изделиями из резины;
  • замок-защелка, обеспечивающий плотное примыкание лицевой части;
  • панель из гипсоволокна, которое отличается внушительным запасом прочности и экологичностью, также материал обрабатывается специальным составом для уменьшения его гидрофильности;
  • лицевая панель люка, которая реагирует на нажатие и открывается, позволяя проводить ревизию всех скрытых инженерных сетей и своевременно выявить возможные неполадки, сохраняя при этом целостность дизайна.

Конструкция нажимного люка

Вернуться к содержанию

Преимущества

Скрытые ревизионные люки обладают целым рядом положительных качеств:

  • сохранение внешнего вида отделочных материалов, даже если они декорируются каким-нибудь узором или рисунком;
  • полная невидимость после завершения работ по установке и облицовке, поскольку технологический шов можно заполнить составом на основе силикона;
  • возможность использования практически любого облицовочного стройматериала, к примеру, натуральный камень, кафельная плитка или даже зеркало;
  • прочная и надежная конструкция позволяет облицовывать дверцы даже тяжелыми стройматериалами;

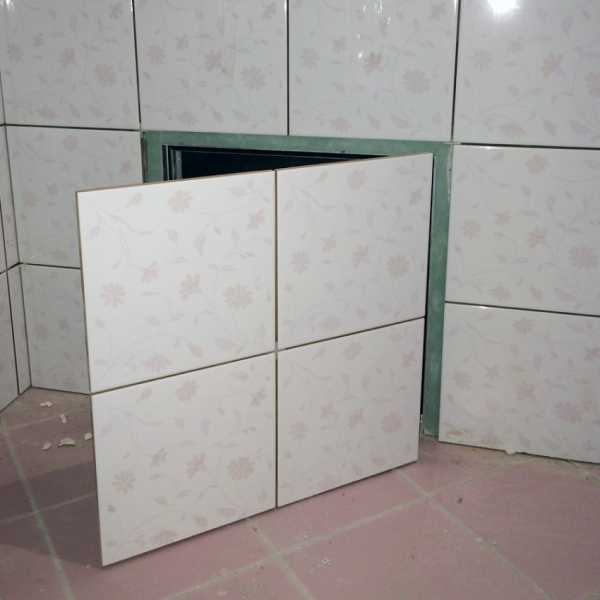

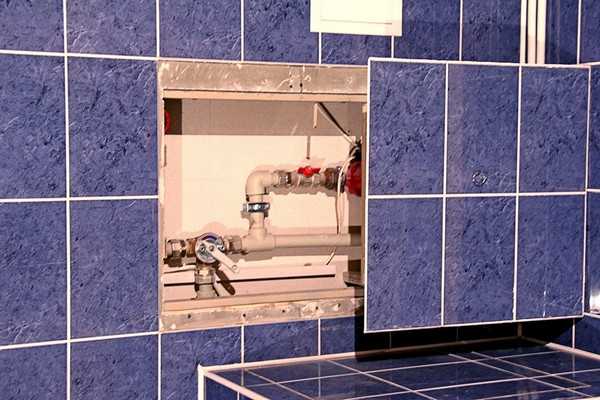

Дверца ревизионного люка облицованная плиткой

  • материалы, которые используются при обустройстве люка, отличаются невосприимчивостью к воздействию воды и других внешних факторов, а также обеспечивают надежную звукоизоляцию;
  • специальный механизм люка невидимки обеспечивает плотное закрывание передней панели без риска нанести повреждения облицовочному материалу;
  • подобные люки открываются в обе стороны;
  • быстрый и комфортный доступ ко всем инженерным магистралям, которые спрятаны в нише, для своевременного обнаружения поломки и ее устранения.

Вернуться к содержанию

Виды сантехнических люков-невидимок

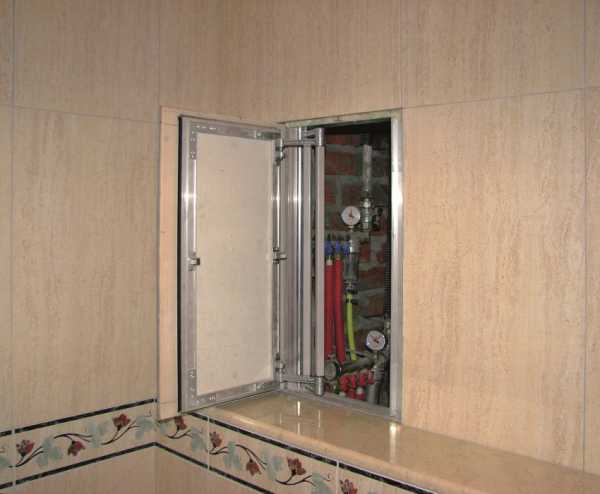

Распашные. Главной особенностью данного типа конструкций является способ открывания лицевой части. Сначала она выдвигается по направлению к пользователю, а затем распахивается на петлях. Как правило, в таких конструкциях присутствуют присоски, но можно отыскать люк, работающий на магнитно-нажимном механизме.

Чаще всего подобные изделия монтируются в стеновых конструкциях, где имеется довольно большое пространство для доступа к инженерным сетям. Если вы решили провести установку ревизионного люка самостоятельно, то рекомендуем остановиться на этом варианте.

Сдвижные. Подобное устройство люка невидимки под плитку предполагает наличие в конструкции трехфазных петель. Данные элементы позволяют открывать дверцу сначала по направлению к пользователю, после чего в сторону, повторяя принцип действия двери шкафа-купе. Как правило, используются присоски, но некоторые модели оснащаются роликовыми или магнитными замками.

Такие конструкции используются тогда, когда есть необходимость обеспечить доступ к коммунальным магистралям, которые проложены за мебелью или стиральной машинкой. Компактные размеры люка невидимки под плитку позволяют использовать его в труднодоступных местах.

Сдвижной ревизионный люк

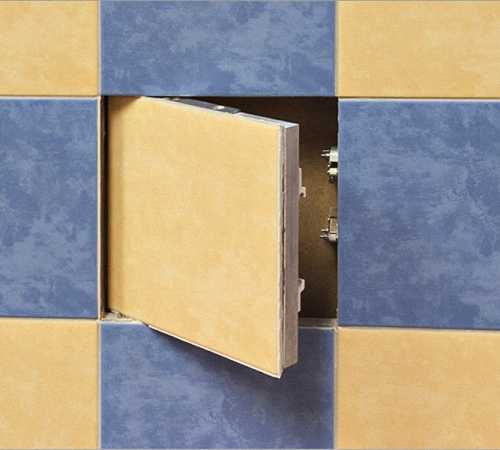

Нажимной люк невидимка. Данный тип ревизионных люков оснащается пружинным механизмом, за счет которого и происходит открывание/закрывание люка. Достаточно просто нажать на дверцу, и она откроется. Такой вид замкового механизма плотно фиксирует переднюю панель люка в закрытом положении.

Последний тип люков самый популярный в современном мире. Именно такой замковый механизм применяется для обустройства люков в стенах, облицованных хрупкими материалами или не имеющими швов, к примеру, плитка с шершавой поверхностью или мозаика. В таких случаях обычные присоски не подойдут, поскольку они не способны плотно контактировать с подобными поверхностями, а значит, для их использования потребуется установка ручки.

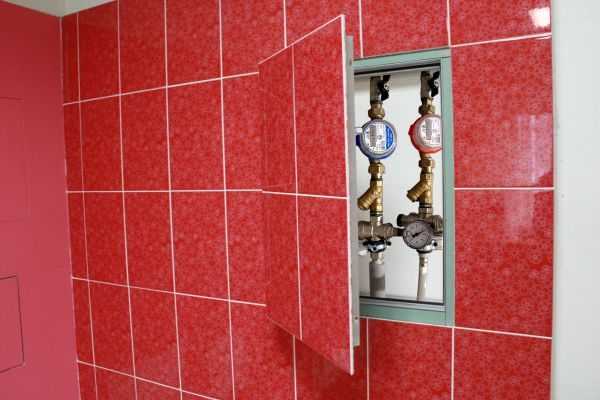

Ревизионные люки с нажимным механизмом обеспечивают доступ к счетчикам, нагревателям или другим устройствам, которые необходимо спрятать в стене для создания приятного внешнего вида ванной комнаты. Очень часто их используют в качестве экрана под ванной, чтобы можно было добраться до канализационной магистрали.

Ремонт ванной комнаты сложно себе представить без замены кафеля, поэтому рекомендуем прочитать статью, посвященную теме укладки кафельной плитки. Пошаговая инструкция, а также несколько свежих идей по перепланировке ванной читайте в этой статье.Перейдя по ссылке http://vse-postroim-sami.ru/sanitary/baths-sinks/714_kak-pokrasit-vannu-svoimi-rukami/, вы узнаете, как покрасить ванну самостоятельно.

Огромный ассортимент данных изделий позволяет подобрать люк невидимку, учитывая особенности ванной комнаты и пожелания покупателя. Любой экземпляр производится из прочного металла, что гарантирует длительный срок эксплуатации конструкции, а также исключает риск деформаций, к примеру, повреждения петель или провисания лицевой части.

Как и в любой другой сфере, прогресс не стоит на месте. Постоянно изготавливаются новые, модифицированные конструкции, для производства используются более прочные материалы и новые технологии. Именно поэтому ревизионные люки становятся более удобными в использовании, долговечными и оригинальными.

Самостоятельное изготовление подобных конструкций отходит на второй план, пропуская вперед современные ревизионные люки, которые действительно можно назвать невидимками, а также быть уверенным в том, что они отлично впишутся в интерьер ванной комнаты.

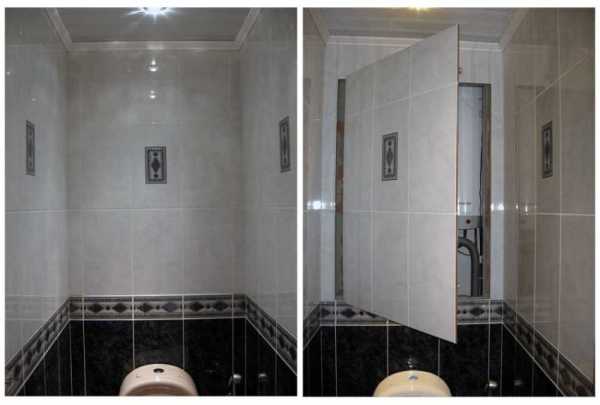

Нажимной люк невидимка в закрытом и открыто состоянии

Скрытые люки – отличное решение для помещений с большим количеством инженерных сетей. Для корректного выбора подобной конструкции необходимо учитывать габариты и вес отделочного стройматериала, объем ниши и необходимые габариты самого изделия. При выборе люка необходимо обратить особое внимание на грузоподъемность дверцы.

Она может достигать до 35 килограмм, но все-таки лучше перестраховаться, чтобы в дальнейшем избежать ее деформации и провисания. Для слишком тяжелых облицовочных материалов предусмотрена усиленная конструкция с возможностью фронтального открывания лицевой части. Вы можете приобрести готовое изделие со стандартными габаритами, а можете сделать его под заказ.

Все вышеперечисленные достоинства сантехнических люков говорят о том, что с их помощью вы сможете спрятать неприятные с виду магистрали от посторонних глаз, не навредив при этом дизайну ванной комнаты, а в случае возникновения неисправностей, их можно будет быстро обнаружить и устранить.
Стоимость изделий варьируется в зависимости от материалов изготовления, эксплуатационных характеристик, функциональных особенностей, дизайна изделий и бренда.

Судя по отзывам покупателей, то одними из самых качественных и распространенных ревизионных люков являются конструкции из серии Евроформат. В их основе лежит легкая и прочная рама из алюминия. Регулировка дверцы осуществляется посредством разборной петли из литого металла. Лицевая панель оснащается резиновым уплотнителем.

Изделия обладают высокой степенью сопротивления механическим повреждениям и коррозии, поэтому их можно устанавливать в помещениях с повышенной влажностью. Также такие конструкции универсальны – они комплектуются специальными регулировочными механизмами, которые позволяют использовать любые облицовочные материала для отделки лицевой панели.

Регулировка креплений нажимного люка

Вернуться к содержанию

Производители люков-невидимок

Как уже упоминалось выше, изделия с нажимной системой оснащаются пружинным механизмом, который обеспечивает открывания передней панели после нажатия на нее. Разные производители используют разные системы. Например, такие производители данной продукции, как «Левша», «Колизей технологий» и «Люкер» для изготовления люков применяют замковые системы, разработанные немецкой фирмой Hafele.

А фирма «Практика» сама разработала замковую систему Combi TOUCH и оснащает ею свою продукцию.
Пружинные замковые механизмы могут быть частью конструкции различных сантехнических люков. Ими оснащаются съемные, сдвижные и распашные изделия, что говорит о высоких эксплуатационных показателях данной системы.

Современный рынок предлагает огромное количество моделей различных производителей, как отечественных, так и зарубежных. Они отличаются друг от друга габаритами, дизайном функциональными особенностями и материалами изготовления. Поэтому выбрать нужное вам изделие не составит труда.

Сантехнический люк невидимка с нажимным механизмом Серия К от производителя «Люкер» изготавливается из стали с покрытием из нержавеющего металла. Изделие представляет собой распашную конструкцию с металлической двухфазной петлей и двумя пружинными замками производства компании Hafele. Лицевая панель изготовлена из гипсоволокна. Размеры изделия варьируются от 200Х300 до 1000Х600 миллиметров. Также существуют модели из данной серии, имеющие в основе облегченную раму из алюминиевого сплава.

Сантехнические люки производства фирмы «Колизей технологий» представлены двумя модельными линейками изделий: съемные конструкции Т-34 Revizor и распашные изделия АлюКлик Revizor. Данные изделия изготавливаются из легкого сплава и усиливается за счет наличия ребер жесткости. Лицевая панель изготовлена из гипсоволокна производства компании Knauf. Такие конструкции оснащаются пружинными замками от Hafele. Люки первой серии оснащаются цепочками, которые исключают возможность выпадения лицевой части изделия при открывании. Изделия второй серии оснащаются надежными двухфазными петлями из стали с хромовым покрытием.

Скрытые люки производства компании «Практика» также представлены двумя сериями изделий. Это Евроформат и ЕТР. Люки обеих серий производятся из алюминиевого сплава. Конструкции оснащаются магнитно-нажимными фиксаторами модели Combi TOUCH. Лицевая панель изготовлена из гипсоволокна. Изделия обеих серий оснащаются надежными двухфазными петлями из хромированной стали.
Каждый из представленных выше ревизионных люков обладает своими преимуществами. Перед выбором подобных изделий необходимо определиться с задачами, которые будут на них возлагаться и суммой, которую вы готовы потратить.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Ревизионный люк своими руками - преимущества, разновидности и монтаж

Счетчики для воды, трубы и сантехнические шланги удобно скрыть в гипсокартонном коробе. Доступ к ним обеспечит ревизионный люк. Конструкцию устанавливают так, чтобы она была незаметна и гармонично вписалась в интерьер.

Особенности конструкций

Ревизионные люки не влияют на дизайн интерьера. Их размещают в потолке, под ванной или в стене так, чтобы не было видно. Потайные люки скрывают места доступа к оборудованию, водяным счетчикам и трубам.

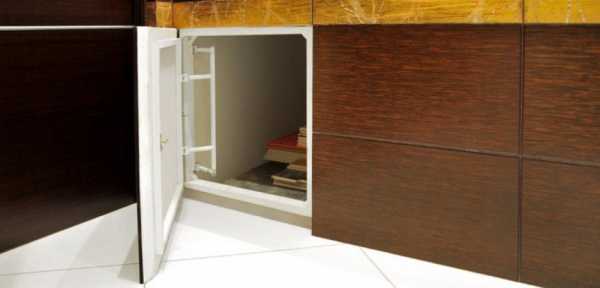

Потайной люк в интерьере

Люк оборудуют и полками для хранения косметических средств, бытовой химии или домашних инструментов. Дверка, которая расположена под плиткой, удачно скроет от посторонних глаз лишние мелочи.

В частных домах ревизионный люк служить входом в подвал, для этого его дополнительно укрепляют, применяя каркас из металла. В качестве отделочного материала применяют плитку. Потайные люки для входа в подвал тоже можно выполнить своими руками. Люки ревизионные оборудованы прочными дверками, на которые помещают любой отделочный материал. Они не провисают и плотно закрываются.

Дверки настолько незаметны, что человек не сразу сможет обнаружить ревизионный люк в комнате.

Виды

Готовые устройства приобретают в гипермаркетах или интернет-магазинах. По конструкции различают такие виды люков:

  • сдвижные;
  • нажимные;
  • откидные;
  • распашные;
  • усиленные.

Нажимной люк открывают небольшим нажатием на него. При этом плитку не надо точно подгонять под размеры, облицовка может выступать и за параметры короба.

Сдвижные люки устанавливают в местах, где дверцу сложно распахнуть. Конструкция позволяет сдвинуть рукой дверку в сторону. В труднодоступных местах устанавливают откидные люки. Дверца откидывается, чтобы обеспечить доступ к коммуникациям.

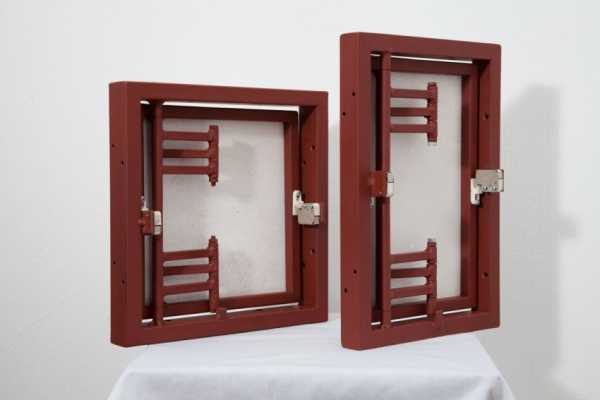

Распашные люки укрепляют на раме из металла, так как дверка должна выдержать вес тяжелых облицовочных материалов или зеркал. Чтобы открыть дверку, используют специальные присоски, которые приобретают в комплекте с коробом.

Сдвижной потайной люк

Усиленные люки созданы для выдерживания больших нагрузок. Они укомплектованы роликово-клиновыми замками. Открыть вают их при помощи присосок. Производители их выпускают различных размеров.

Кроме конструктивных особенностей, р

whitestrip.ru

Ревизионный люк: инструкция по монтажу

Если дом уже построен и благоустроен, и все коммуникации подведены, но вдруг возникли проблемы с канализацией, которую непонятно как приводить в порядок. Значит, вовремя не позаботились о такой мелочи, как ревизионный люк. Когда нет доступа к канализационной ревизии, многое придется ломать и переделывать заново, а это новые расходы. Тем, кто хоть немного знаком с устройством канализации, известно, как важно устанавливать люки ревизионные сантехнические, чтобы иметь доступ к трубам в специальном ревизионном окне.

Оглавление:

  1. Что такое ревизионный люк в квартире или доме
  2. Разновидности ревизионных люков
  3. Напольный ревизионный люк: основные характеристики
  4. Ревизионный люк под плитку: основные характеристики
  5. Ревизионный люк под покраску: основные характеристики
  6. Установка ревизионных люков

Что такое ревизионный люк в квартире или доме

Смотровой короб есть в большинстве квартир, но он может отсутствовать в только что выстроенном своими руками доме – из-за того, что нет элементарных знаний в этом вопросе. Благодаря монтажу рабочих коммуникаций внутри стены квартиры за потайной дверцей, большинство жильцов не обращает на них внимания. Однако без доступа к отводным трубам для решения возникающих с засорением проблем, придется проделать намного больше работы, чтобы устранить неприятности. Иногда люди даже не пользуются канализацией в определенной части дома, поскольку не знают, каким образом добраться до трубы, чтобы привести сток в норму. Ревизионный короб под трубы располагают в стене и на полу, изредка – на потолке. Ревизионные люки-невидимки не занимают места, они не видны, зачастую надежно скрыты под кафелем. У всех смотровых люков основная функция – доступ к коммуникациям и маскировка от посторонних взглядов.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения. Коммуникационная ниша должна быть запланирована на этапе строительства дома. Ревизионный короб проектируют для чистки, осмотра и ремонта всех коммуникаций и сантехнической арматуры. Ревизионная ниша – это удобство доступа к канализации и водоотведению, а также к счетчикам, встроенным водосливным бачкам за унитазом, скрытой электропроводке, распределителям теплоснабжения или вентиляции. Если все эти тубы скрыты в стенах, то это не значит, что они лишены доступа, просто люки хорошо замаскированы.

Нередко в готовое технологическое окно с коммуникациями такой люк вставляют самостоятельно, соорудив его из металлического профиля и гипсокартона. Сегодня необязательно их делать из подручных материалов, поскольку люк ревизионный под плитку или под покраску проще купить готовый, снабженный удобной дверцей. Готовые изделия намного удобнее, а доступ к коммуникациям нужен не только при засорении или аварии, но и для профилактического осмотра и ремонта.

Разновидности ревизионных люков

Любой современный ремонт – затяжное и очень затратное мероприятие, однако каждый сфокусирован на конечном результате, и готов терпеть временные неудобства и расходы. Часть работ поручают специалистам, а то, что кажется не таким сложным, в целях экономии делается самостоятельно. Однако только специалисты по каждому виду работ знают, что и как делается. Если специалист по коммуникациям требует установки ревизионного люка, значит, что он благоразумно обеспечивает доступ к трубам, а не тянет с владельца дома новые расходы, как может показаться.

Материал для ревизионной рамы и дверцы чаще всего одинаковый, реже – отличается. Дверца на люк ревизионный пластиковый обычно из одного материала, но есть варианты у металлических оснований – сталь, алюминий, гипсокартон, пластик или пенополистирол. Иногда декоративная дверца смотрится в интерьере вполне эстетично, не требуя дополнительной обработки, например, металлическая зеркальная поверхность.

Нередко отечественные производители подобные люки изготавливают под заказ, с учетом индивидуальных размеров клиента. Например, заказывают округлой формы, типа иллюминатора или в виде трапеции. Стандартные ревизионные люки – квадратной или прямоугольной формы, устанавливаемые в стену или в пол, а их размеры варьируются 20 до 1200 см, исходя из удобства доступа к коммуникациям.

Потайной ревизионный люк или невидимка закрывается кафелем, обоями или любым другим материалом отделки всей стены. Отличается и механизм открывания дверцы – правосторонний и левосторонний боковой способ, горизонтальный, как ляда у подвала. Или на кронштейнах крышка откидывается вниз, а при закрывании крепится на магнитах. Она имеет 2 разновидности – готовые нерегулируемые рамы и с регулируемыми размерами, у которых после обеспечения требуемых габаритов болгаркой обрезают излишки профиля. Дверца, которой снабжен люк, имеет разный вид крепления, например, на шарнирных петлях. Встречаются такие варианты, где по углам в отверстия закрепляют пластины на магнитах, и крышка удобно снимается и вставляется. Эта конструкция удобна для напольных люков. Часто у люка комбинированное крепление, например, когда механическая петля сочетается с магнитами, заменяющими замок. У большинства моделей открывание и закрывание дверцы – нажим руки на ее поверхность.

Но основная классификация ревизионных люков – это напольный люк, люк ревизионный под плитку или невидимка, а также люк под покраску и обои.

Напольный ревизионный люк: основные характеристики

Горизонтальная конструкция напольных люков используется не только в помещении, но и во дворе или гараже. Основные разновидности – с амортизаторами, с уплотнителями, с фиксаторами крышки и без них, а также заполняемые и незаполняемые.

У заполняемых напольных люков крышку наполняют тяжелым строительным материалом, например, цементом и керамзитом, твердым пенопластом, керамической или тротуарной плиткой. Модели с заполняемой бетоном крышкой предназначены для большой нагрузки, они выдерживают перепады температур и избыток влажности, не подвержены коррозии металла. Такой люк заметен по аккуратной тонкой металлической рамке. Выбор по габаритам у них небольшой, но изделия с максимальным периметром позволяют использовать такие люки в других целях, например, под проход в погреб гаража или подвал. Преимущество заполняемого люка – возможность абсолютной маскировки под поверхность пола.

Модели с уплотнителями хороши тем, что препятствуют попаданию влаги из помещения в сантехнический короб. Если люк установлен над погребом, то уплотнитель препятствует выходу испарений и запахов снизу. Такие крышки люка снабжены специальным винтом или запорным механизмом. Герметичность, обеспеченная замком, способствует и достаточной звукоизоляции.Они также могут иметь ребра жесткости на люке и в крышке. Крышки люка на амортизаторах дают дополнительно преимущество при его открывании. Есть модели с фиксаторами, которые удерживают открытую дверцу люка.

Серийные размеры этих изделий можно узнать на страницах любого интернет-магазина, занимающегося реализацией сантехнического оборудования. Как вариант – изготовление люка по размерам заказчика, то есть чуть большего размера, но и среди готовых изделий нередко можно найти то, что отвечает всем запросам.

В качестве напольной ревизии во дворе и подсобных помещениях также можно использовать более дешевый канализационный люк, которые сегодня выпускаются с неметаллическими крышками. Но у них, как правило, рифленая поверхность, чем они себя и выдают.

У готовой крышки в основе наполнения – влагостойкий ламинат, на который наклеивают паркетную доску или другие типы отделочных покрытий для пола. Люк с ГВЛ на крышке не желательно ставить на открытый воздух. Последняя инновация – латунные люки под ламинат для внутренних помещений, которые имеют высокие декоративные свойства и наиболее надежны по всем параметрам.


Ревизионный люк под плитку: основные характеристики

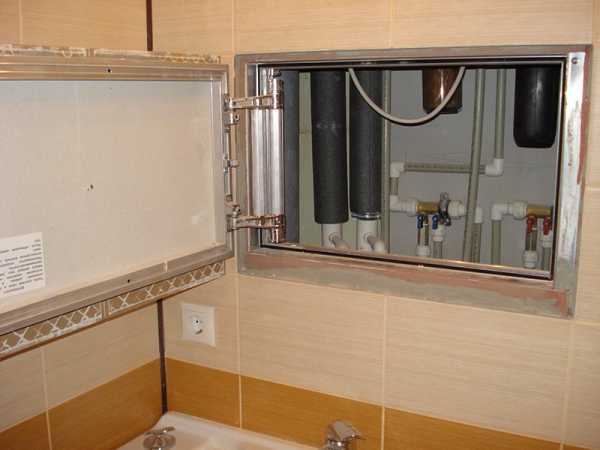

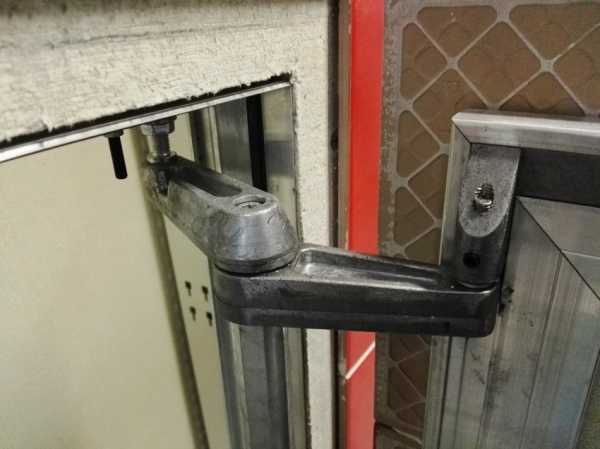

Люк-невидимка под плитку – наиболее подходящий вариант для отрытых мест, например, при размещении на сплошной стене в ванной или на кухне. Это крепкая монтажная рама из металла, имеющая ребра жесткости, которая крепится при помощи дюбелей и саморезов. Его можно задекорировать не только керамической плиткой, но и любыми другими отделочными материалами – зеркало, искусственный камень, керамогранит и др. Основные преимущества такого люка:

  • наименее заметен в интерьере,
  • способен выдерживать большие нагрузки,
  • легко монтируется и облицовывается,
  • его дверца не провисает и не заклинивает.

Благодаря этим свойствам, потайные ревизионные люки металлические применимы не только для доступа к канализационному оборудованию, но в других целях. Любая потайная ниша будет надежно скрыта от посторонних взглядов таким ревизионным люком, например, сейф или хранилище для оружия. Его также легко задекорировать настенными часами или другим отвлекающим предметом, который крепится на дверце.

Размеры люка могут быть минимальные, от 200 мм, или максимальные, 600х12000 – для доступа в любую технологическую нишу с несколькими трубами коммуникаций с ревизией и другим оборудованием. Дверца люка сделана из влагостойкого гипсоволокна или других материалов с высоконадежными характеристиками. Открываются задекорированные дверцы потайных люков или обычным нажатием, или при помощи присоски, которая прилагается при покупке. Нажимная дверца имеет специальный механизм для плавной работы при открывании.

Ревизионный люк под покраску: основные характеристики

Простейший люк под покраску или обои отечественного производства также служит для скрытого доступа ко всем коммуникациям. Обширный ассортимент изделий, ничем не уступающих зарубежным аналогам, соответствуют всем стандартам надежности в эксплуатации, настенные люки экономичны и надежны. Их отличие – отсутствие ручки или рельефа поверхности.

Визуально такую дверцу выдаст только узкая щель по периметру, поэтому при размещении под вешалкой или за шкафом люк будет совершенно незаметен. Дверца фиксируется немецкой защелкой, которая открывается при легком нажатии.

Стандартные изделия отличаются по типу дверцы – правая или левая, ее можно штукатурить, красить, оклеивать любым типом обоев, например, пробковыми или бамбуковыми. Люк под покраску монтируется в перегородку из гипсокартона, после чего поверхности штукатурят и готовят к финишным отделочным работам. Подобные модели также подойдут для любых основательных стен – кирпичных, бетонных или деревянных. Предельные размеры – от 200 до 1500 мм.

Установка ревизионных люков

Не обращаясь за помощью к специалистам, выполнить монтаж люка ревизионного своими руками не сложнее, чем врезать любую раму в перегородку из гипсокартона или закрепить полку дюбелями к капитальной стене. Основное условие – соответствие размеров люка и коммуникационной ниши. Большинство моделей люков рассчитано на крепление рамки саморезами, за исключением предусмотренного варианта, указанного в инструкции. В комплектацию ревизионных люков дополнительно входят крепежные анкера или другие приспособления.

Раму ревизионного люка чаще всего закрепляют на гипсокартон.

1. Замеряем размеры рамки и расстояние между отверстиями в ней, если они предполагались. Карандашом намечаем верхнюю точку со стороны дверцы и осуществляем разметку уровнем под проём.

2. Отверстие в ГКЛ вырезаем электролобзиком, и примеряем в нем раму, если нужно, корректируем на пару миллиметров шире – для удобства монтажа.

3. В проёме раму монтируемого люка фиксируем струбцинами.

4. Шуруповертом крепим саморезы в монтажных отверстиях.

5. Если не предусмотрены отверстия, то делаем посадку на строительный клей или небольшое количество монтажной пены. Пластиковую основу ревизионного люка лучше по периметру закрепить клеем «титан» или «жидкими гвоздями», и дать ему высохнуть.

6. Проверьте надежность крепления и только после этого завершите отделочные работы, если нужно, штукатуркой и покраской.

Совет: В кирпичной стене, если ниша не была предусмотрена, а коммуникации только подводятся, короб можно вырезать болгаркой. Фиксация люка буде надежно держаться на дюбелях или шурупах. Проще всего сделать ревизионный короб и проложить коммуникации в стене из пенобетона, сложнее – в ЖБИ. Люк под плитку по швам дополнительно декорируется силиконовым герметиком – для влагоизоляции и маскировки.

tolkostroyka.ru

Люк ревизионный под плитку: как выбрать и установить

Оглавление:
Ревизионный люк под плитку: разновидности и их особенности
Скрытый ревизионный люк: самостоятельное изготовление и установка

Обеспечить доступ к скрытым частям водопроводных коммуникаций можно только одним способом – все важные элементы системы сосредоточить в одном месте и закрыть их специальной дверкой, обеспечив таким образом доступ к ним. Подобным способом в ванной комнате устанавливают и систему фильтров, и счетчик воды, и узел управления, отвечающий непосредственно за подачу жидкости ко всем сантехническим приборам. В этой статье вместе с сайтом vannaja.net мы подробно изучим такое изделие, как ревизионный люк под плитку, разберемся с его разновидностями, принципом установки и рассмотрим возможность его изготовления своими руками.

Виды ревизионных люков под плитку

Ревизионный люк под плитку: разновидности и их особенности

Если подходить к вопросу выбора конструкции ревизионного люка, то первое, что нужно учитывать – это его эстетические характеристики. Конструкцией и простотой эксплуатации, в принципе, можно пренебречь по одной простой причине – сантехнические ревизионные люки используются крайне редко. Даже если за ним будет спрятана система фильтров, то доступ к люку понадобится не чаще, чем необходимость в снятии показаний со счетчиков. В общем, здесь все ясно. Теперь разберемся с разновидностями люков. Их всего три.

  1. Пластиковый ревизионный люк. Самый простой и дешевый способ обеспечить доступ к скрытым коммуникациям в ванной. Практически все дверцы этого типа имеют одинаковый дизайн и могут различаться исключительно размерами и в некоторых случаях цветом, что бывает крайне редко. В большинстве своем эти изделия имеют нейтральную окраску белого цвета. Что касается их размеров, то выбор здесь достаточно большой – самый маленький ревизионный люк из пластика может иметь габариты 100х100мм, а самый большой – 800х500мм. Этого вполне достаточно, чтобы обеспечить свободный доступ для обслуживания скрытых коммуникаций. Устанавливается пластиковый ревизионный люк достаточно просто – он либо вклеивается в заранее подготовленное прямоугольное отверстие, либо вкручивается саморезами. Пользоваться таким люком еще проще, чем устанавливать – чтобы открыть его, нужно надавить на один угол дверки, после чего она откроется.

    Люк ревизионный пластиковый фото

  2. Металлический ревизионный люк. В принципе, это тот же пластиковый люк, только изготовлен из другого материала. Их габариты колеблются точно в таком же диапазоне, монтируются они идентичным способом и открываются аналогично пластиковым люкам. Единственное, что различает эти изделия, кроме материала, из которого они изготовлены, это их свойства – металлические люки, как правило, служат дольше и сохраняют свой внешний вид на протяжении длительного времени. Основным их недостатком можно назвать стоимость, которая чуть ли не вдвое выше цены пластикового изделия.

    Люк ревизионный металлический фото

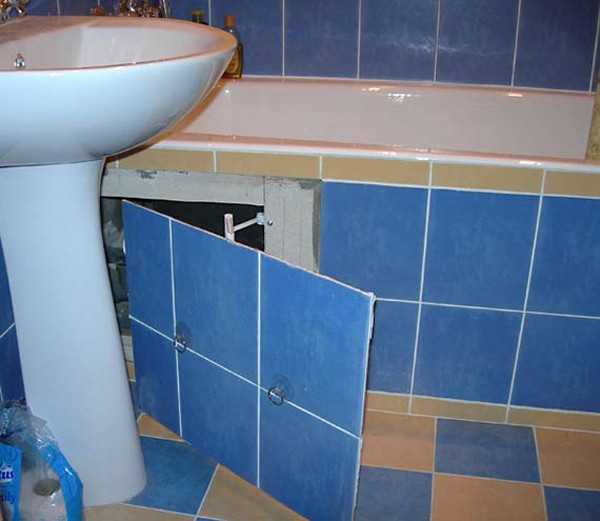

  3. Ревизионные люки-невидимки. Такой люк трудно выделить из общей картины стен ванной комнаты. Их особенность заключается в том, что приспособить такой люк можно под любую отделку. По сути, приобретая люк скрытой установки, вы покупаете только сам механизм, который в дальнейшем оснащается дверкой нужного размера, а она в свою очередь облицовывается точно таким же материалом, как и стены в помещении ванной комнаты. Такой люк можно использовать не только для обеспечения доступа к скрытым коммуникациям – его легко приспособить под ванну, обустроив таким образом скрытое хранилище для ненужных вещей. Устанавливается этот люк отнюдь не просто, в частности он создает некоторые проблемы при облицовке стен кафелем. Дело в том, что люк устанавливается еще до отделки стен, и трудность последующего их декорирования заключается в подгонке укладки того же кафеля к люку. В общем, чтобы было понятнее, скажу так – сначала устанавливается и облицовывается ревизионный люк скрытой установки и только потом производится отделка стен.

    Люк ревизионный невидимка фото

Продолжая тему ревизионных люков скрытой установки, хочется отметить его стоимость – она немалая, особенно если речь идет о люке большого размера. Намного дешевле и в некотором роде даже интереснее изготовить такую конструкцию самостоятельно. Чем мы и займемся дальше.

Скрытый ревизионный люк: самостоятельное изготовление и установка

Для начала разберемся с необходимыми материалами. Самое простое, что можно придумать для изготовления скрытого ревизионного люка своими руками – это мебельная конструкция, немного адаптированная под условия эксплуатации в суровых условиях помещения ванной комнаты. Из этой мебельной системы неизменным мы оставим только навесы и так называемую систему push, которая позволит нам свободно открывать люк, не прибегая к использованию всевозможных ручек.

Все остальное, в том числе и ламинированную ДСП, придется заменить более подходящим материалом – например ОСП и влагостойким гипсокартоном. Из них мы соберем не только раму лючка, но и саму дверь – ОСП послужит жестким основанием, а гипсокартон поможет без лишних проблем облицевать дверку кафелем. Как видите, все не так уж сложно, как может показаться на первый взгляд, к тому же материал какой-то особенный не понадобится.

Как сделать ревизионный люк своими руками

Хочу оговориться сразу – сначала собрать, а потом установить такой люк не получится. Процесс изготовления и установки придется совместить и собрать люк по месту. Для начала необходимо определить размеры, которыми будет обладать наш ревизионный люк – в принципе, ограничением здесь может послужить только здравый смысл, который подскажет, что необходимость в огромных размерах этой конструкции отсутствует.

Для чего нужен такой люк? Чтобы обеспечить удобную замену некоторых частей скрытых коммуникаций. Для этого достаточно, как говорится, прорубить небольшое окошко, в котором можно будет свободно работать ключами. Если речь идет о доступе к счетчику воды, то достаточно будет ревизии размером с одну кафельную плитку (если она, конечно, не 100х100мм). Если создается доступ к комплексу коммуникаций, то можно сделать лючок и большего размера. Главное понимать одну вещь, чтобы такой люк гармонично вписался в отделку ванной комнаты, на нем должно помещаться цельное количество плиток без всякой подрезки. Только в этом случае можно сделать поистине люк-невидимку.

Люк ревизионный под плитку: самостоятельный монтаж

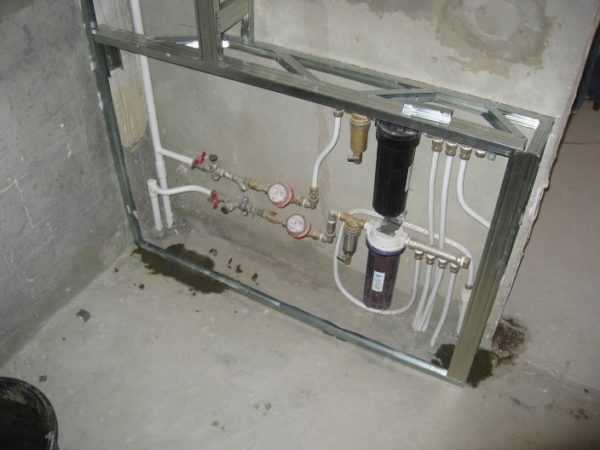

Определившись с размерами, можно приступать к непосредственным работам. Начать нужно с рамы. Здесь все просто – эта часть ревизии будет спрятана за кафелем, поэтому никаких декоративных работ делать не понадобится. В месте установки лючка по периметру ниши с коммуникациями устанавливаем деревянные бруски. Если стена изготовлена из гипсокартона, то задача облегчается – внутренний периметр ниши в такой ситуации обшивается полосками ОСП.

Внутреннее пространство облицованной ниши (с учетом ОСП или бруса) должно равняться вашим целым плиткам, плюс швы меду ними – все должно быть четко!

С подробностями самостоятельной установки ревизионного люка вы можете ознакомиться, посмотрев видео.

Теперь скажу пару слов о дверце. Она вырезается из ОСП, к которой впоследствии прикручивается гипсокартон. Особых требований к размерам, кроме тех, что указаны выше, к дверке не выдвигается. От себя хочу добавить, что ОСП лучше использовать толстую – оптимальным вариантом будет 12мм. В полученную таким способом дверцу врезаются мебельные навесы, после чего она устанавливается на свое родное место. Следует отметить, что такой лючок должен быть установлен в одной плоскости с подготовленной к облицовке стеной. Кроме того, на этом этапе нужно позаботиться о жестком упоре дверки – этот шаг поможет избежать проблем при укладке кафеля. Push-систему установить можно и потом.

Ну и в заключение несколько советов по облицовке стен и ревизионного люка своими руками.

  • Начать класть плитку нужно прямиком под дверкой. Ни о каком нижнем ряде непосредственно над полом не может быть и речи – их придется докладывать чуть позже.
  • Необходимо тщательно рассчитать положение вертикальных и горизонтальных швов между плиткой. В этом отношении лучше воспользоваться точным лазерным уровнем.
  • Швы между лючком и основной массой кафеля затирать не нужно – только этим он и будет выделяться из общей картины помещения.

Как видите, люк ревизионный под плитку отнюдь не является сложным изделием для самостоятельного изготовления. Но, несмотря на это, подходить к его устройству нужно со всей тщательностью – следует понимать, что неправильные действия могут испортить внешний вид всего помещения в целом.

← Замена труб в ванной: этапы работ, возможные проблемы и способы их решения Наливной пол в ванной: преимущества и технология монтажа →

vannaja.net
