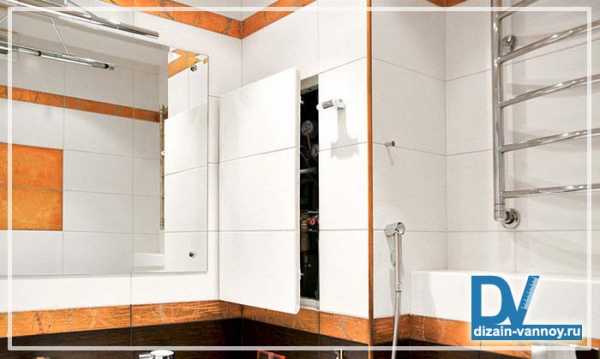

Смотровой люк в ванной под плитку

Ванная – это в первую очередь сложный сантехнический узел, изобилующий множеством коммуникаций. Здесь и трубы водоснабжения, и трубы канализации, счетчики на холодную и горячую воду, электрические розетки, освещение. Только этого достаточно, чтобы понять, зачем люк в ванной под плитку.

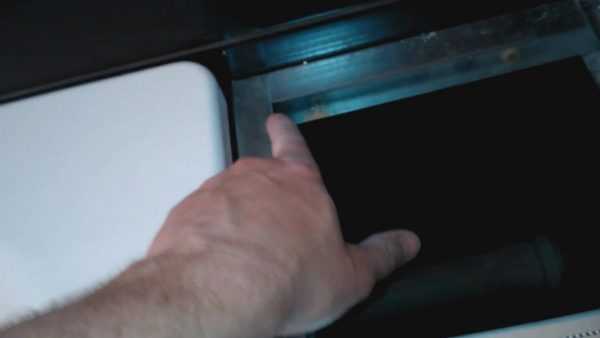

А ведь это еще не все. Есть пространство под ванной, для которого нужен ревизионный люк. Ведь если поломается сифон или перелив, его надо отремонтировать. А для этого нужен хороший и удобный доступ.

Скрытые люки в ванную комнату пригодятся и для ниш, в которых хранятся косметические средства, мыло, шампунь, гели, кремы, мочалки. Небольшой люк под вашей ванной пригодится и для ниши, в которой лежат средства для уборки и для мойки сантехники.

К чему все это? Насыщенная разнородной арматурой, приборами, технологическими нишами и прочими выделяющимися объектами ванная – не лучшее пространство для реализации дизайнерской фантазии. Лучше все это необходимое добро скрыть под плитку. А для доступа ко всему, вышеописанному, существуют технические люки, которые скроют визуальные недостатки и помогут избежать создания рукотворных технических проблем.

Чтобы определить, какой лючок лучше в ванную подойдет лучше, и для каких конкретных целей, следует посмотреть, какими они бывают.

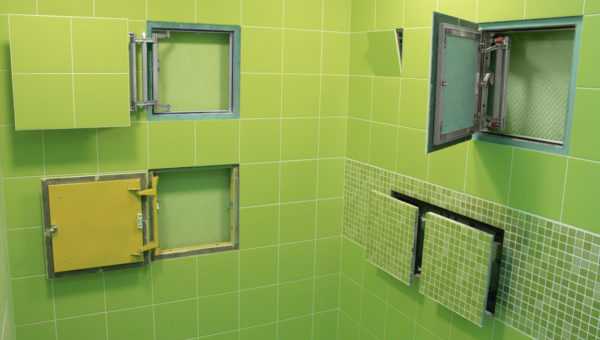

Рекомендуем к прочтению:

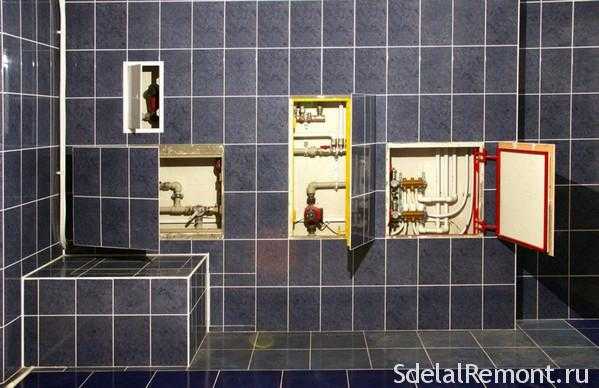

Классификация по механизму открывания

Разновидности механизмов для смотровых люков в ванной

В первую очередь люки для ванной комнаты различают по конструкции. Есть несколько видов таких устройств, которые обладают различными механизмами для открывания, и, соответственно, применяются в подходящем для них месте.

Одни люки в ванную под плитку требуют достаточно много места для того, чтобы их возможно было открыть. Другим достаточно ограниченного пространства. Одни люки под ванну открываются с помощью пластиковых или резиновых присосок, другие – в результате работы скрытого пружинного механизма. Но, по порядку.

• Распашные металлические люки для ванной как раз и требуют достаточно много места для работы. Особенностью их конструкции является порядок открывания. Сначала, с помощью резиновых или пластиковых присосок, такой люк выдвигается вперед, и уж после этого открывается, как привычные всем двери – вперед и в сторону.

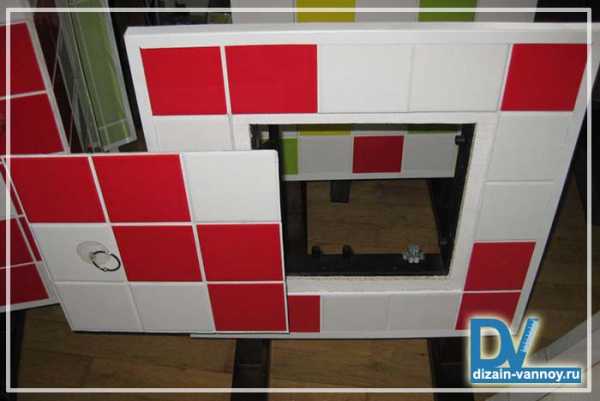

• Лючки для ванной под плитку, обладающие распашным механизмом, технологичны, удобны для установки, не требуют особого профессионализма мастера. Кроме того, они относительно дешевы и доступны. И, не присосками едиными. Существуют декоративные ручки, или даже магнитно-нажимные замки. Присоски могут потеряться, а замки или ручки никуда не денутся.
• Еще одни интересные люки – сдвижные. Они имеют несколько более сложную конструкцию и открываются по-другому. Используя уже упомянутые выше пластиковые или резиновые присоски, такое устройство сначала выдвигают на себя, а потом сдвигают в левую или в правую сторону.Люк ревизионный такой конструкции как раз хорошо подходит для монтажа в таких местах, где пространства для открывания недостаточно, а доступ к коммуникациям необходим. Например, за шкафчиком, за стиральной машиной и тому подобное.

Сдвижной люк замаскированного типа

• Сдвижной люк невидимка уже дороже, чем распашной, так как у него немного более сложная и ответственная конструкция. Но, во многих случаях без такого устройства попросту не обойтись. Если не хочется искать вечно теряющиеся присоски, можно использовать и иные устройства для открывания и закрывания, те же роликовые или магнитно-нажимные замки.

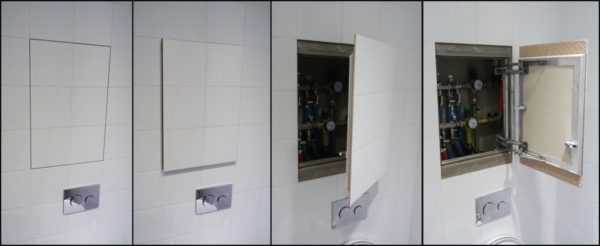

• Нажимной люк отличается от двух, вышеописанных принципиально. Для его отрывания не нужно никаких посторонних предметов. Нажатие на плитку, которая скрывает такое устройство, приводит к задействованию скрытого пружинного механизма, дверка люка подается вперед и потом распахивается одним из способов. Такая, достаточно совершенная конструкция хорошо подходит для монтажа в ваннах, в которых в качестве декоративного материала используют не плитку, а какой-либо бесшовный или механически неустойчивый материал, например, панно из мозаики.

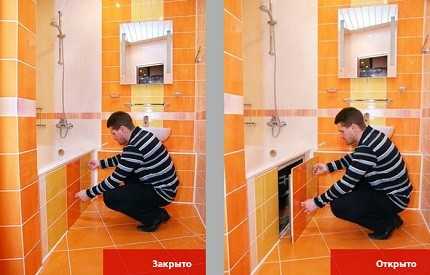

• Люк под ванной на магнитах, то есть, скрытая дверца, держащаяся только на приклеенных к ней магнитных пластинах, скорее относится к области самодельного технического творчества, и особыми эксплуатационными характеристиками похвастать не может.

Классификация: материалы, размеры и другое

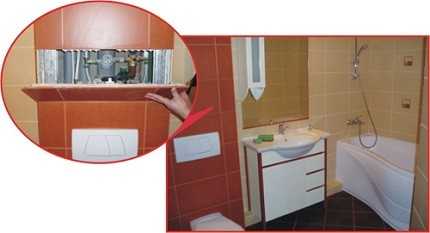

Смотровой люк для обслуживания сифона в ванной

Бывают различные виды люков для ванной комнаты и не только. Пластиковые люки, металлические, деревянные – это если речь идет о материале для крышки. Выбор такого материала определяется несколькими факторами. В первую очередь это стеновое покрытие, под которое будет прятаться люк. Учитываются также условия эксплуатации, в том числе возможные механические нагрузки, уровень влажности и тому подобное.

Как и каждое потайное устройство, потайной люк для вашей ванной хорош тем, что его легко спрятать, но сложно найти непосвященному человеку. Конечно же, такая секретность в ванной необходима исключительно с дизайнерскими целями, чтобы не портить внешний вид разнообразными дверцами с ручками. А хорошо спрятать люк для ванны можно только тогда, когда он не мешает декорировать стены и другие конструкции практически всеми существующими для этой цели материалами.

Хорошие сантехнические люки не будут видны под плиткой различной формы, разнообразных размеров и из различных материалов, под обоями, под керамогранитом, декоративными плитами.

Рекомендуем к прочтению:

• Сантехнический люк должен хорошо поддаваться окраске, шпатлевке, воспринимать плиточный или обойный клей, и так далее. Дверки устройств для потайного доступа к коммуникациям в ванной именно такими и делают, иначе они бы попросту не могли выполнять возложенную на них функцию.
• В зависимости от потребностей, люк в ванную может иметь как минимальные размеры, так и довольно большие. Промышленность выпускает арматуру, которая устанавливается на устройствах любого размера, а уже непосредственно работающие с потребителем компании выпускают стандартные типоразмеры, или же выполняют индивидуальные заказы.
• Лючок для ванной под плитку может быть размером всего, например, десять на десять сантиметров. Он может быть предназначен для контроля стены, на которую тем или иным способом установлена плитка.
• Ревизионные люки могут обладать и внушительными параметрами. Например, в дверцу размером 1800 на 1200 миллиметров, поместится человек, и даже не один. Такие люки нужны для доступа к серьезным конструкциям, как то трубопроводы, разводка подключения труб, и тому подобное. Ведь в случае поломки без полного доступа ремонт произвести просто не получится. Следует заметить, что крупноразмерный люк под ванную может иметь двухстворчатую дверцу.

Еще некоторые характеристики

Потайной люк под плитку для управления элементами сантехники

Смотровой люк для ванной или же люк сантехнический – надежные устройства, в конструкции которых учтены условия их эксплуатации. Кажущаяся непрочность открытой дверки, на которой навешено немало килограмм тяжелой плитки, не должна вводить в заблуждение.

Скрытые металлические люки держатся как в открытом, так и в закрытом состоянии надежно, так как инженеры и конструкторы обязательно учитывали условия их эксплуатации при конструировании. Ревизионное окно без проблем выдержит большую нагрузку, даже если на него опереться. Главное – качественный монтаж.

К сведению: Люки и лючки под ванну закрываются мягко, без удара. Чтобы не покрошить отделочный материал, механизмы работают плавно.

Особенности монтажа

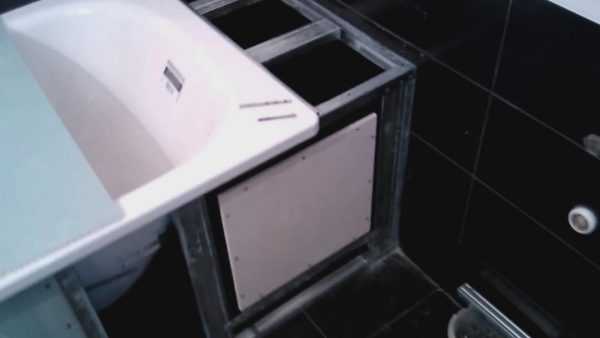

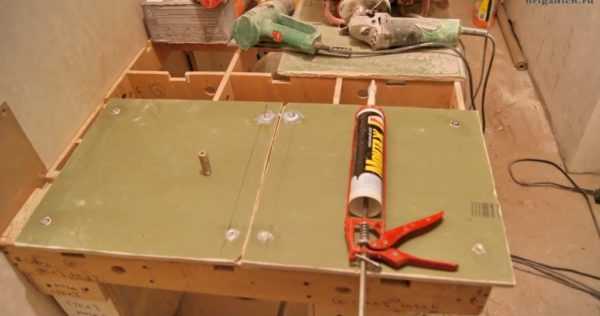

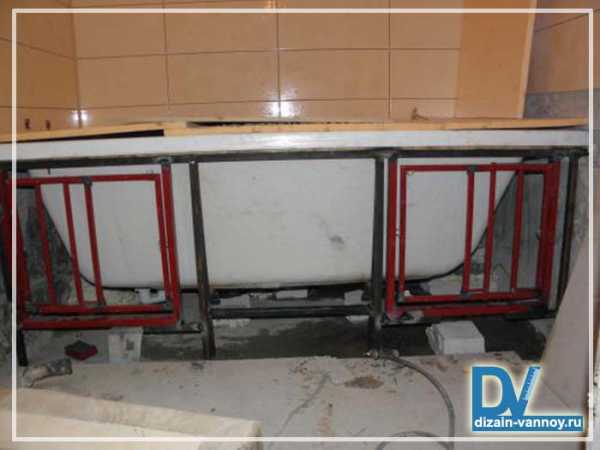

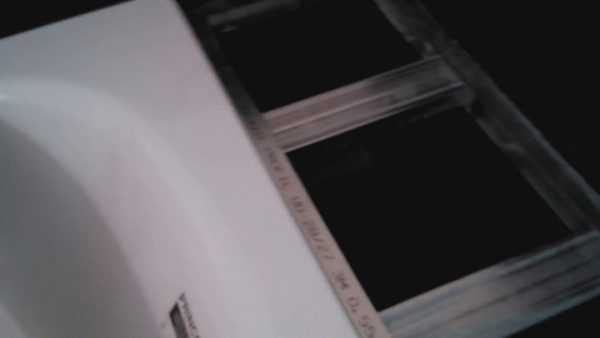

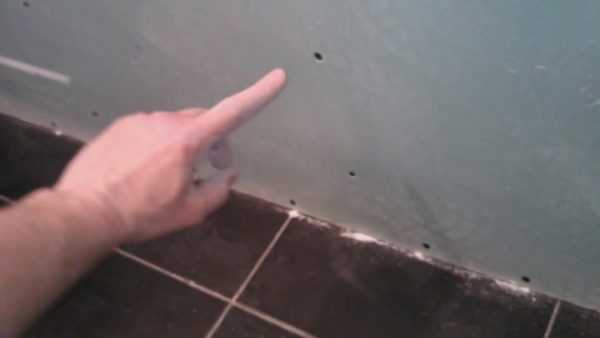

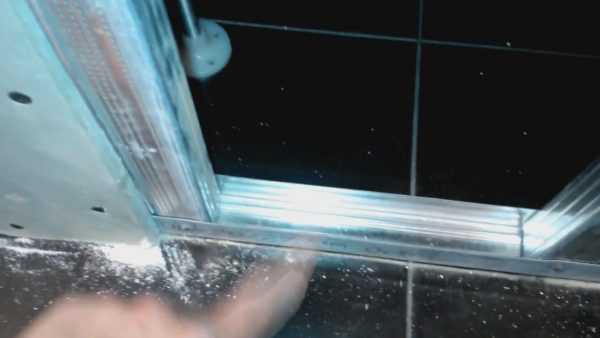

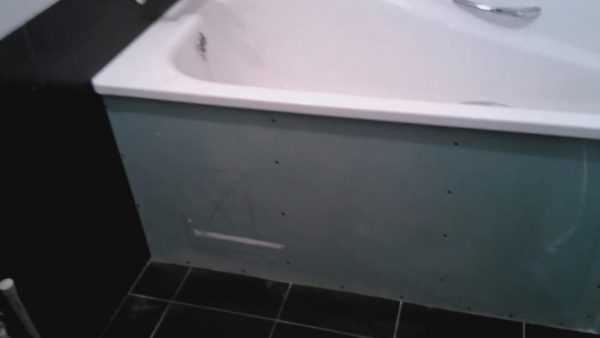

Металлическая конструкция с люками своими руками

О том, как сделать люк под ванной, можно узнать из многочисленных материалов, размещенных в интернете. Видео, фото, подробные описания – все они хороши для общего ознакомления с процессом, да и для начала обучению такой работе. Не боги горшки обжигают, лючки под ванную ставят люди, но, чтобы стать профессионалом – нужно время.

О том, как сделать люк в ванной, точно знает профессиональный мастер. Особенно если его профессионализм подтверждается успешно завершенными заказами и отличной репутацией у заказчиков. Хороший мастер позаботится, чтобы смотровое окно в ванной не косило, не вылезало из каркаса и работало надежно.

Совет: Для того чтобы окно под ванну держалось крепко, существует несколько видов крепления. Если пластиковые лючки или люки интегрированы в конструкцию, на которой держится плитка, то крепятся они с помощью специальных анкерных болтов. Если лючок под ванну находится ближе к стене, то прикрепить его каркас можно на вбитые в стену дюбеля, с помощью саморезов.

Простые выводы

Смотровой шкаф, скрытый под плиткой

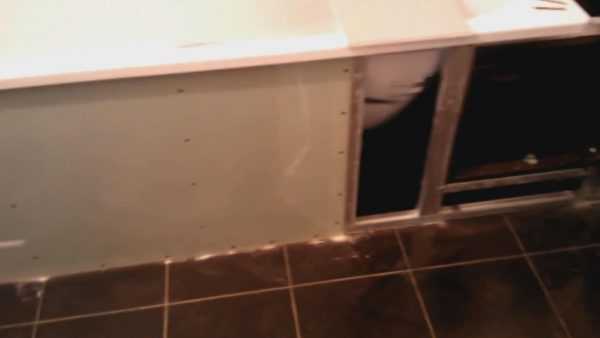

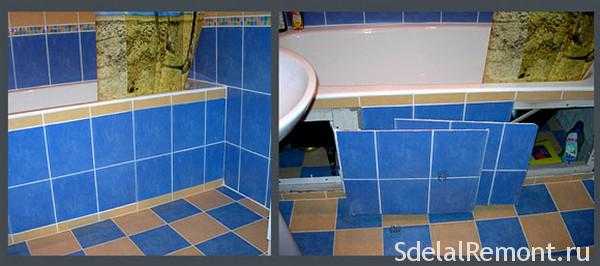

• Ревизия под ванной, декорированной плиткой, может быть проведена при наличии доступа. Скрытый люк или лючок под ванной такой доступ предоставляют, не нарушая общей картины оформления помещения.

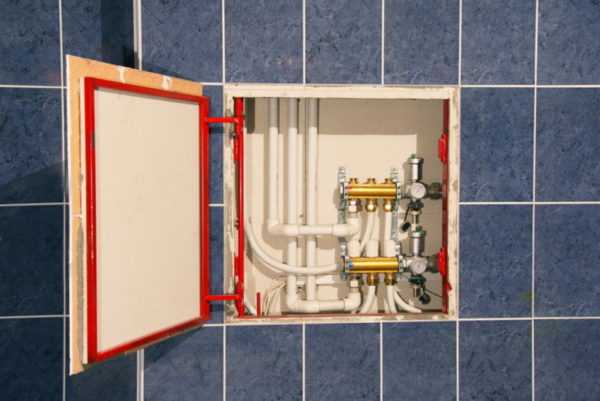

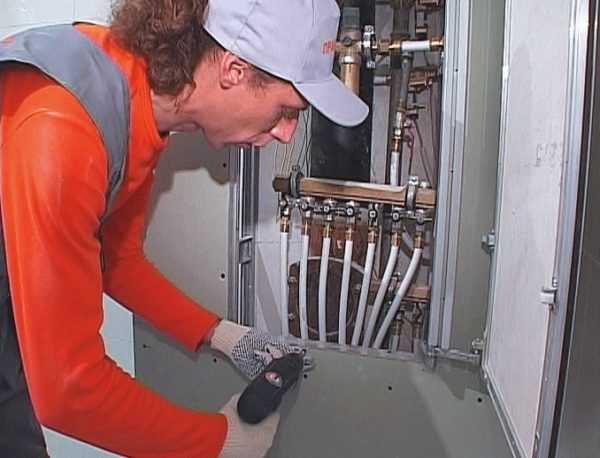

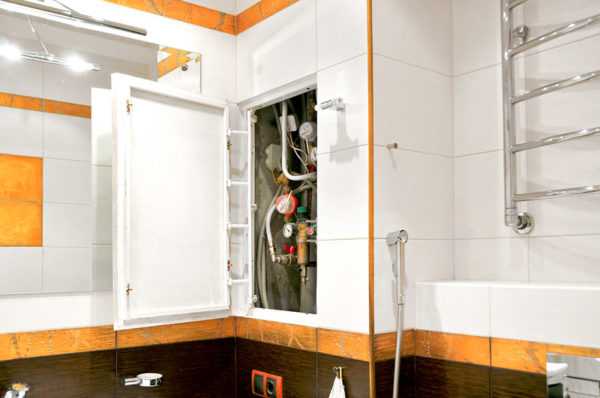

• Люк для стояка, опять же, позволяет контролировать трубы и счетчики, если таковые установлены, не ломая плитку. И устранить течь, если таковая появится.
• Люк для короба, если он обладает достаточными размерами, позволит спокойно работать мастеру, устраняющему неисправность. Лючок в ванную следует вмонтировать и для скрытого шкафчика, предназначенного для того, чтобы хранит различные принадлежности.

Проводимая через небольшой или огромный люк ревизия состояния всех коммуникаций, размещенных в ванной, поможет предупредить аварии и другие неприятные направления развития ситуации. При этом интерьер ванной никоим образом не выдаст то, что скрыто под плиткой, что там находится монтажный люк. Все останется на своих местах, и зеркала, и светильники, и вешалки. Но, когда будет необходимо, хозяин легким движением рук откроет дверку там, где, казалось бы, нет ничего, кроме плитки или керамогранита. После того, как все работы, операции и процедуры будут выполнены, таким же легким движением дверца будет закрыта, до следующего подходящего случая.

dizain-vannoy.ru

Ревизионные сантехнические люки для ванной комнаты: размеры, виды, установка

Прокладка любых коммуникаций в здании предусматривает наличие проводов, труб, счетчиков, датчиков и т.п. Это жизненно необходимо, но смотрится чаще всего совершенно не эстетично. Коммуникации легко скрыть за декоративными панелями, но тогда возникает проблема доступа для осмотров, технического обслуживания и ремонта. Она решается с помощью ревизионных люков.

В зависимости от назначения помещения, параметров технической ниши, вида отделки можно рассчитать размеры люка под ванну, для туалета или кухни. Правильно подобранный ревизионный люк будет почти незаметным или, наоборот, станет ярким декоративным элементом интерьера. Очень популярны люки, которые называют невидимками.

Их отделывают теми же материалами, что и стены, а конструкция разработана так, чтобы дверца не выступала за пределы вертикальной поверхности, на которой она установлена. Подходящую модель легко найти в специализированных магазинах, по интернету или заказать в фирме, изготавливающей подобные изделия по индивидуальным размерам.

Содержание статьи:

Материалы для изготовления ревизионных люков

Люки могут различаться по месту установки, материалу изготовления, конструкции. Они представляют собой опорные рамы с дверцами, закрепленными на петлях.

В качестве основного материала может быть использован металл, пластик, гипсоволокнистая плита и даже гипсокартон, а крепежные детали изготавливают только из высокопрочного металла. Пластиковые люки чаще всего бывают белыми.

Это нейтральный цвет, который хорошо подходит для любой цветовой гаммы интерьера. Металлические конструкции отличаются только материалом изготовления и более высокой стоимостью. Они обходятся покупателям почти вдвое дороже пластиковых аналогов.

Люки с гипсокартонными дверцами обычно приобретают под покраску. Материал дверцы крепится на алюминиевый каркас для увеличения жесткости конструкции и большей устойчивости к деформациям

Самый дешевый вариант – люк с дверцей из гипсокартона, но его долговечность и эксплуатационные характеристики оставляют желать лучшего. Если стоимость принципиально важна, лучше выбрать бюджетную конструкцию из пластика или гипсоволокнистой плиты.

Большая часть моделей ревизионных люков либо белого цвета, либо рассчитаны под отделку при установке, но есть и цветные разновидности. Их используют в качестве декора помещений, как яркие акцентные детали

Если вопрос качества стоит на первом месте, стоит отдать предпочтение металлической модели. Она будет служить десятилетиями.

Металлические ревизионные люки представляют собой прочные жесткие конструкции, покрытые антикоррозионным составом. Срок их службы во многом зависит от условий эксплуатации, но потенциально они более долговечны, чем модели из любых других материалов

Отдельно стоит упомянуть о ревизионных люках-невидимках. Они предназначены для скрытой установки. Такую модель можно установить в техническую нишу в стене или под ванну.

Ее отделывают тем же материалом, что и стены. Размеры люка под ванну могут быть меньшими, чем для установки в ревизионную нишу в стене. Скрытую модель обычно отделывают кафельной плиткой и монтируют до того, как будет закончена финишная отделка стен.

Это обусловлено тем, что приходится очень точно подрезать плитку по размеру проема. Отделывать стену с нишей приходится в последнюю очередь и ориентироваться не на первый ряд, как обычно при укладке плитки, а на отделку ниши.

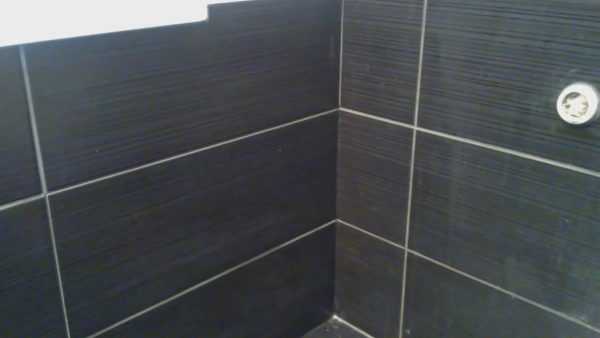

Технические ниши, замаскированные люками-невидимками почти неразличимы на фоне стены. Увидеть их можно только при открытой дверце

Дизайн и размеры сантехнических люков

Стандартный ревизионный люк имеет квадратную или прямоугольную форму, но при необходимости можно найти или заказать модель любой конфигруации. Встречаются круглые изделия, напоминающие по форме иллюминаторы, овальные, трапециевидные.

Некоторые умельцы изготавливают люки самостоятельно, и иногда они отличаются небанальным дизайном. Размеры сантехнических люков для ванной и туалета могут быть самыми разными – от миниатюрных конструкций с параметрами 100х100 мм до 800х500 мм.

Небольшие различия в дизайне обычно обусловлены габаритами конструкций. Способы установки разных моделей тоже примерно одинаковые: люк монтируют в проем с помощью саморезов или специальных клеевых составов.

Люки скрытого монтажа могут заметно различаться по стоимости. Один из самых удобных, но и самых дорогих вариантов – модель под плитку со сдвижной петлей

При выборе размеров сантехнического люка для ванной и туалета нужно ориентироваться на величину ниши. Если ниша уже есть, необходимо замерить проем и искать модель нужных параметров.

Если она только планируется, имеет смысл сразу же спроектировать ее стандартных размеров, чтобы не возникло проблем с выбором люка. При поиске скрытой модели, помимо габаритов ниши, нужно заранее знать размер плитки.

Желательно, чтобы на дверце помещалось целое число плиток, чтобы не пришлось подрезать. В противном случае люк будет заметен на стене из-за несоответствия плиток. За пределы дверцы плитка должна выступать на 0.5 см, а со стороны петель не более чем на 5 см.

Как правильно выбирать люки-невидимки с учетом всех параметров, рассказывает специалист:

Разновидности люков по месту установки

Хотя чаще всего речь идет о настенных люках, существуют еще напольные и потолочные модели. Потолочные ревизионные люки монтируют  для доступа к вентиляционным системам.

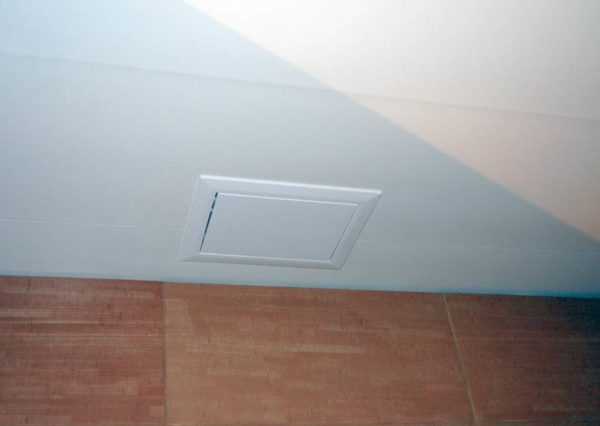

Их часто устанавливают в подвесных потолках. Основное требование к потолочной модели – малый вес, поэтому металлические модели выбирать нежелательно.

Кроме того, потолочный ревизионный люк должен быть оснащен прочной дверцей и надежным запорным механизмом, который предотвратит ее самопроизвольное открывание.

Потолочные ревизионные люки имеют собственные конструкционные особенности. Они дополнительно оборудованы страховочными деталями – скобами или цепями. Есть модели со съемными дверцами, декоративные люки-светильники и т.п.

Напольные люки выдерживают серьезные нагрузки. Нужно выбирать достаточно прочную модель, чтобы, наступив на нее, человек не провалился под пол.

В продаже можно найти мощные металлические конструкции, оборудованные дополнительными ребрами жесткости, прочной крышкой и уплотнителями для герметизации зазора между крышкой и рамой. На уплотнители стоит обращать особое внимание.

От них зависит, будут ли проникать из-под пола посторонние запахи, сырость. Также желательно брать модель с фиксаторами и амортизаторами. Эти элементы предназначены для плавного и легкого открывания крышки, удержания ее в открытом положении.

Напольный люк для жилого помещения может быть изготовлен из влагостойкого ламината. Это своеобразный аналог настенных люков-невидимок. Но если дверцы настенных моделей отделывают плиткой, то напольный люк маскируют покрытием, которым застелен пол в помещении.

Обычно это линолеум или плитка. Как выглядит напольный люк под плитку, демонстрирует видеоролик. Обратите внимание на систему плавного открывания дверцы:

Классификация люков по конструктивным видам

Чаще всего можно встретить в продаже однодверные ревизионные люки, но для широких ниш выпускаются и двудверные. Если ширина технической ниши более 70 см, второй вариант предпочтительнее.

Это поможет избежать провисания дверцы, что со временем может произойти с широкой однодверной моделью. Тип открывания-закрывания люка может быть распашным, нажимным, откидным или сдвижным. Для помещений, где технический люк испытывает серьезные эксплуатационные нагрузки, лучше выбирать усиленные конструкции.

Они снабжены специальными мощными петлями, дополнительными ребрами жесткости и предназначены для облицовки тяжелыми отделочными материалами.

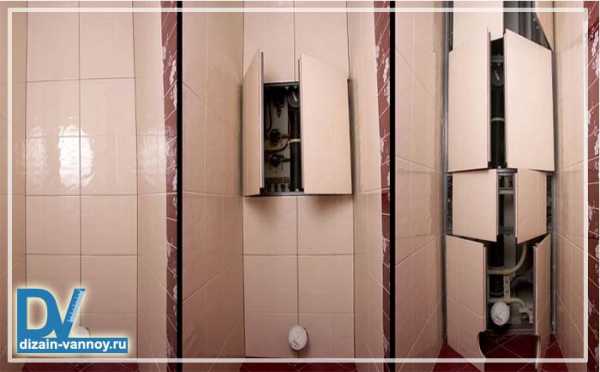

Двустворчатые модели используют для ниш больших размеров. Они очень удобны для установки под ванну, где можно устроить небольшое хранилище для вещей, бытовой химии, сантехнических приспособлений, инструментов

Распашные модели: простота и удобство

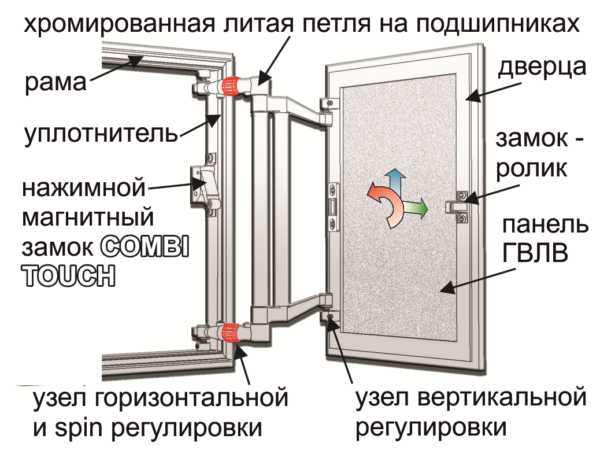

Распашные люки считаются самыми популярными благодаря традиционной системе открывания и возможности размещать в любой части стены. Конструкция такой модели очень проста: дверца крепится к раме на две шарнирные петли.

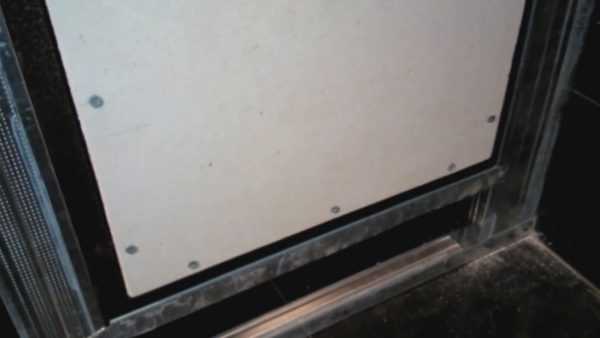

Рама фиксируется в проеме технической ниши с помощью дюбелей. Дверцы распашных люков защищены от самопроизвольного открывания специальными роликово-клиновыми защелками.

Если распашную модель отделывают плиткой, то нужно учесть, что плитка не должна свешиваться более чем на 5 см за пределы дверцы люка. Открыть такую дверцу можно будет с помощью присоски. Система открывания разработана так, чтобы не повредить отделку.

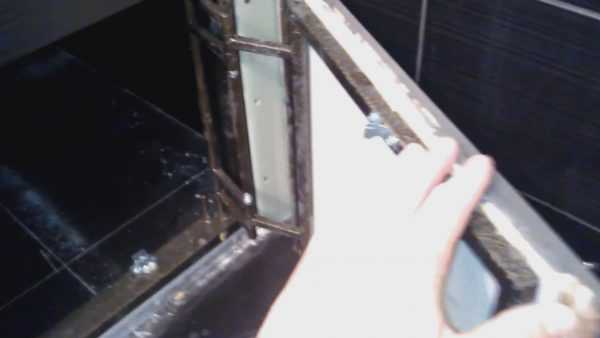

Дверца сначала слегка выдвигается вперед, а потом открывается. Это гарантирует безопасное открывания люка, даже если он установлен в углу комнаты.

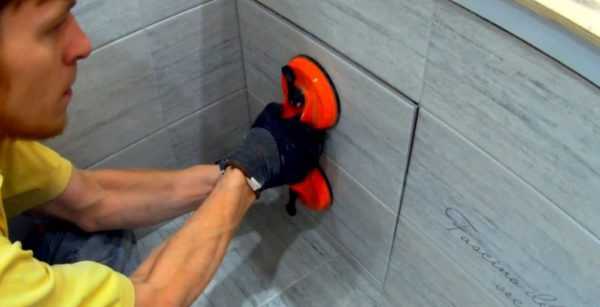

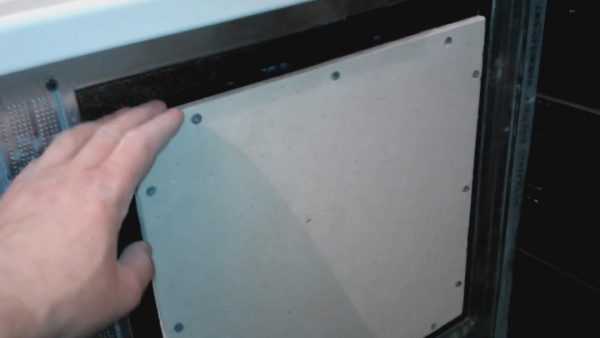

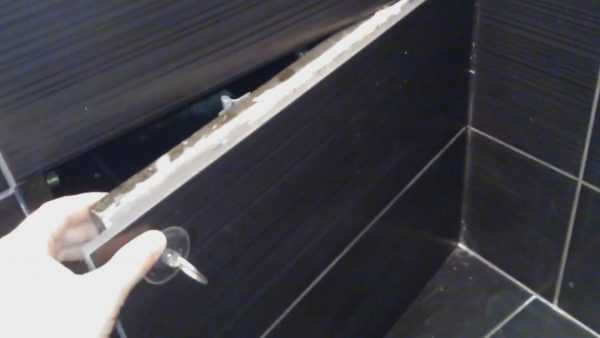

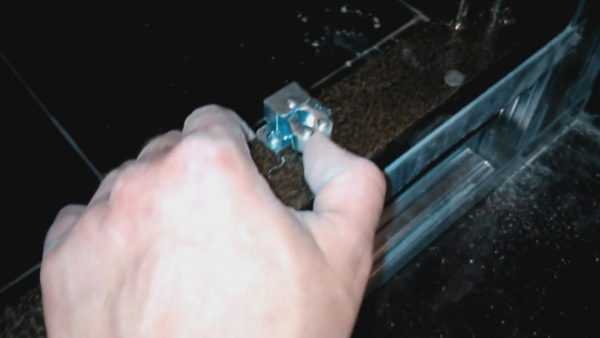

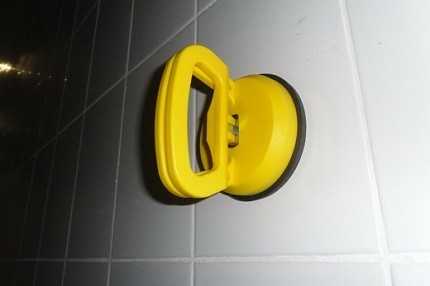

Потайные люки обычно комплектуются присосками. Чтобы открыть дверцу, нужно плотно прижать присоску к люку, а затем плавно потянуть на себя. Если вдруг присоска потеряется, это не повод для беспокойства, т.к. новую можно купить в любом строительном магазине, где продают люки

Нажимные люки: вариант под рельефную плитку

Нажимные модели – хорошая альтернатива распашным, если планируется отделка рельефными материалами: шершавой плиткой, природным или искусственным камнем, мозаикой.

На такую поверхность невозможно приклеить присоску, а открывается дверца почти так же, как и распашная, поэтому владелец ничего не теряет от этой замены. Чтобы нажимной люк открылся, на него надавливают ладонями. Дверца выдвигается и распахивается.

Конструкционные особенности нажимных люков описаны в видеоролике:

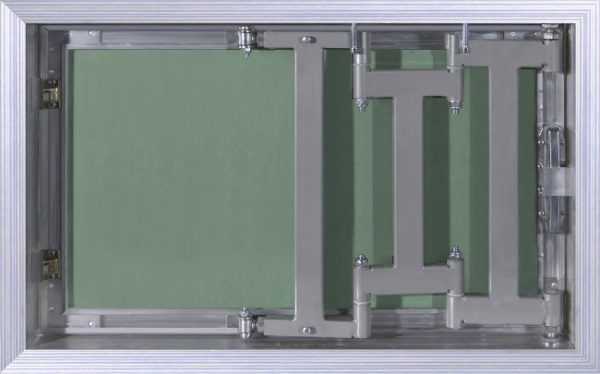

Сдвижные модели с трехзвенными петлями

В конструкции распашных и нажимных люков предусмотрены двухзвенные петли, а для сдвижных используются трехзвенные. Это дает возможность сдвигания дверцы вдоль стены. Сначала она немного выдвигается (примерно на 1.5 см), потом ее отодвигают в сторону.

Конструкция очень удобна для монтажа в местах, где доступ к технической нише затруднен из-за предметов мебели или сантехнических приборов. Чтобы дверца сама не отодвигалась, такие модели снабжают роликово-клиновыми или роликово-нажимными запорными механизмами.

Если проем слишком широкий, лучше отдать предпочтение двухстворчатой модели, а если слишком высокий (более 1 м) – люку с другой системой открывания. Высокая дверца может быстро провиснуть.

Сдвижные люки бывают любых размеров и подходят для установки под ванну, за унитазом, в узких помещениях. Они могут открываться с помощью присосок или нажимного механизма

Откидные дверцы для труднодоступных мест

Откидные люки идеальны для расположения в тех местах, где затруднительно распахнуть или сдвинуть дверцу. Преимущество откидных моделей заключается в их универсальности. Дверцы легко снимаются и полностью открывают доступ к нише.

Снять люк можно с помощью присоски. Откидные модели лучше всего устанавливать в нишах, которые редко требуют осмотра. Это связано с высоким риском повреждения отделочных материалов на поверхности дверцы. В остальном эти люки лишены недостатков.

Такой люк не портит интерьер помещения. Если нужно только осмотреть коммуникации, его можно откинуть, и дверца будет удерживаться с помощью цепочки. Если же нужно проводить какие-либо работы, то дверцу снимают полностью

Видеоурок по монтажу ревизионных люков

Все ревизионные люки устанавливают по одному принципу, но есть некоторые нюансы, которые зависят от конструкции и места установки. Общая схема монтажа:

• Подготовка проема. Если необходимо, его увеличивают или уменьшают до нужного размера.
• Установка. Люк устанавливают в проем ниши, проверяют по уровню и фиксируют.

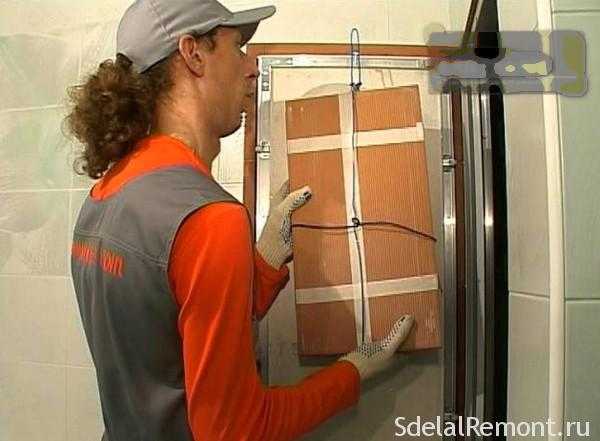

• Отделка дверцы. Дверцу конструкции декорируют теми облицовочными материалами, которые будут использованы для стены, пола или потолка.

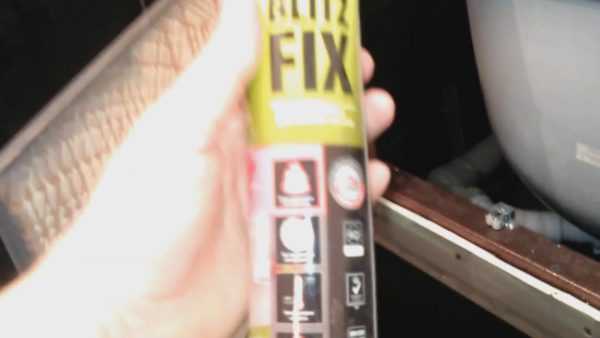

• Герметизация. Зазор заполняют герметиком. После высыхания его прорезают на всю глубину.
• Проверка. После установки остается только проверить функциональность люка, легкость открывания-закрывания дверцы, работу защелок.

Ознакомьтесь с подробным видеоинструктажом по установке сантехнических люков:

От правильного выбора конструкции и размера люка под ванну или в туалет во многом зависит комфортное проживание в доме. Поставив подходящий люк, вы в любую минуту можете осмотреть, отремонтировать трубы, вентили, счетчики, краны.

Коммуникации должны быть всегда доступны, но не портить внешний вид помещений. Качественный ревизионный люк отлично справится с этой задачей.

vannapedia.ru

Люк для ванной комнаты под плитку: виды, размеры, установка

При скрытой разводке инженерных систем используется люк для ванной комнаты под плитку напольного, потолочного, настенного способа установки. Изготавливается потайной ревизионный лючок из полимерных материалов или металлов, дверка открывается вбок, откидывается целиком, отъезжает в вертикальной плоскости в сторону на специальных петлях.

Устанавливаются сантехнические люки под ванну, на фальш-панели, короба из ГКЛ, внутри потолков из гипсокартона. Из-за сложной конструкции шарниров смотровой лючок проще купить для самостоятельного монтажа, нежели изготавливать своими руками.

Содержание статьи

Назначение и область использования

Основная проблема санузлов заключается в сосредоточении в этих небольших помещениях всех известных бытовых коммуникаций и приборов:

• стояки и контуры ХВС/ГВС;
• система канализации;
• электропроводка;
• приборы учета холодной, горячей воды;
• фильтрационное оборудование;
• распределительный коллектор системы теплого пола;
• запорная арматура.

В стилистическом оформлении интерьеров санузла урбан и хай-тек инженерные системы можно как-то обыграть. Во всех остальных случаях владелец предпочитает замаскировать коммуникации коробами, фальш-панелями под слоем декоративного кафеля, керамогранита.

Однако возникает новая проблема – к трубам, счетчикам, кранам, фильтрам, гидрозатворам сифонов раковин, душевых кабин, ванн, бачкам унитазов необходимо обеспечить доступ. Поэтому в системах ГКЛ/ГВЛ оставляют проем, монтируют люк под металлическую ванну для последующей отделки кафелем, мозаикой в едином стиле со всей стеной, экраном.

Классификация сантехнических люков

Первые ревизионные люки были использованы в XIX веке для наружных канализационных систем. Затем появились аналогичные приспособления для обслуживания уличных водопроводов и электросетей. Сантехнические люки для помещений стали использоваться значительно позже.

Существует классификация люков по следующим признакам:

• пространственное положение – напольные, потолочные, настенные;
• место установки – туалет, ванная;
• материальное исполнение – металл, пластик;
• конструкция – заполняемые, технические;
• способ открывания – распашные, сдвижные, съемные, нажимные, откидные, фронтально-распашные;
• назначение – открытые, скрытые.

Самым удобным считается скрытый съемный и нажимной люк под плитку фронтально-распашного типа. Первый целиком извлекается из проема с помощью присоски, иных приспособлений. У второго дверца вначале выдвигается вперед относительно плоскости ограждающей конструкции, затем распахивается под развернутым углом 180°.

По расположению

Настенный

В санузлах квартир чаще всего используется настенный люк невидимка по причине расположения коммуникаций, приборов учета, запорной арматуры в вертикальной плоскости. Кроме того, пользователей часто не устраивает заводской крепеж, способ установки ванны. Поэтому своими собственными руками изготавливаются каркасы из профильной трубы, выкладываются экраны, пьедесталы, подставки из кирпича, позже облицовываемые кафелем, мозаикой.

Однако внутри такой конструкции остается трап, система перелива, гидрозатвор ванны, канализационные трубы и водорозетки. Если сделать в таком экране проем, установить скрытый лючок, то можно будет открывать его для замены и обслуживания вышеуказанного сантехнического оборудования.

Особенности монтажа настенных лючков в зависимости от их конструкции, способа открывания рассмотрены ниже.

Напольный

Основным отличием напольного сантехнического люка является повышенная прочность, несущая способность. В отличие от настенных, потолочных модификаций, по его крышке передвигаются люди, создавая повышенные эксплуатационные нагрузки. Всего существует 3 варианта исполнения напольного люка:

• съемный – заполняемая крышка или технический люк;
• сдвижной – рамка крышки перемещается по направляющим;
• откидной – нажимной или распашного типа.

Технический люк не декорируется плиткой, его дверка уже облицована. Заполняемая крышка представляет собой короб, внутри которого уложена армирующая сетка. В крышку заливается стяжка, толщина которой подгоняется под общий уровень пола для последующей укладки плитки.

Для облегчения подъема тяжелой крышки напольного люка обычно используется газовая пружина.

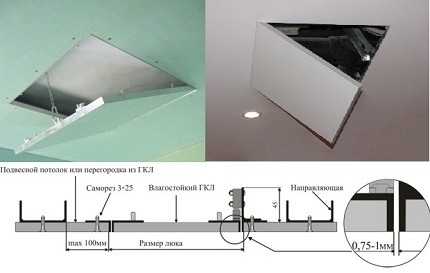

Потолочный

В случае прокладки коммуникаций по потолку (например электропроводки), может потребоваться люк для обслуживания и ремонта.

Основным отличием потолочного люка является его техническое исполнение. Обычно используется легкий пластиковый вариант с декоративной крышкой. Поскольку облицовка потолков плиткой владельцами недвижимости не практикуется. Съемные крышки под действием гравитации вываливаются из проемов, поэтому монтируются исключительно люки на защелках.

По способу открывания

Распашной

Обычные петли (дверные, рояльные) для ревизионных люков использовать невозможно по двум причинам:

• крепятся шарниры не к самой облицовке, а к каркасу створки;
• плитка имеет толщину, поэтому обычные петли поставить изнутри не представляется возможным.

Поэтому применяются петли либо с изогнутыми картами, либо с несколькими осями шарниров – угловые, скрытые, мебельные, маятниковые. Распашная створка обладает рядом преимуществ:

• простая конструкция;
• обеспечение доступа уже при угле открывания от 90°;
• высокая надежность.

Технология монтажа сантехнического люка на проем, внутри которого установлен счетчик с шаровыми кранами ХВС, ГВС, выглядит следующим образом:

• установка каркаса из двух вертикальных стоек, двух горизонтальных перемычек;
• фиксация каркаса люка к направляющему профилю для ГКЛ;
• регулировка фурнитуры для корректировки горизонтали, вертикали, щелей притвора створки.

Методика установки абсолютно одинакова для всех типов ревизионных люков заводского производства. Для стоек, перемычек каркаса лучше использовать направляющий профиль для систем ГКЛ 60/27. Жесткость конструкции обеспечивается за счет коробчатой конструкции.

Сдвижной люк-купе

Механизм открывания створки сантехнического лючка сдвижного типа имеет оригинальную конструкцию:

• петля трехзвенная, четырехшарнирная;
• одним концом петля крепится к торцу проема, другим к середине створки;
• полотно дверки может перемещаться параллельно стене вбок.

Подобная схема отворения створки актуальна в замкнутом пространстве. Например, между фальш-панелью и бачком унитаза, экраном ванны.

Съемный-откидной

Часто, для экономии бюджета отделки санузлов, такие люки делают своими руками. Про самодельные люки чуть позже, а пока про промышленные варианты.

Для обеспечения безопасности верхний край крышки съемного лючка может дополнительно фиксироваться к каркасу проема цепочкой. Плюс откидных съемных люков в том, что они не требуют много места для открывания и дают полноценный доступ к коммуникациям.



Все вышеперечисленные люки комплектуются нажимной запорной фурнитурой, т.е. чтобы его открыть нужно сначала нажать на край.

По количеству створок

Одностворчатый

Смотровые люки с разными механизмами открывания имеют размер 200х200 … 600х1000 мм. С учетом нормативов СНиП и необходимого свободного пространства возле их дверки одностворчатые модификации выпускают следующих размеров (см):

	20	30	40	50	60	70	80	90	100	110	120
	Полимерные
25	+	–	–	–	–	–	–	–	–	–	–
40		+	+	+	+	+
45	–	–		–	–	–
Стальные под кафель
20	–	+	+	–	–	–	–	–	–	–	–
30	+			+	+
40
50	–	–
60		+
70		–			–
80					+
90
100
Нажимной «невидимка», на петле, алюминиевый
30	+	+	+	+	+	–	–	–	–	–	–
40
50
60
70	–
80
90
100		–
Под ванну с трехзвенной петлей
40	–	–	+	+	–	–	–	–	–	–	–
50
Невидимка под стандартную плитку
20	+	–	–	–	–	–	–	–	–	–	–
30	–	+	+	+	+
40			–			+	+	+	+
Нажимной под типовые размеры плитки
20	+	–	–	–	–	–	–	–	–	–	–
30	–	+	+	+	+
40			–			+	+	+	+
Нажимной, распашной под крупногабаритную плитку
50	–	–	+	+	+	+	+	+	+	+	+
60
Распашной, нажимной под плитку евроформата
20	–	+	+	+	+	–	–	–	–	–	–
30						+	+	+
40									+
Нажимной Алюклик
20	–	+	+	+	+	–	–	–	–	–	–
30								+
40						+	+
50		–							+	+	+
60
Распашной двухшарнирный
20	+	+	+	–	–	–	–	–	–	–	–
30	–			+	+
40
50		–
60		+

Одностворчатые люки обычно соответствуют размеру одной плитки, чаще устанавливаются вертикально, хотя производителем допускается монтаж петлями вверх, вниз.

Двустворчатый

Крупногабаритные двустворчатые ревизионные люки обычно изготавливаются на заказ. Это не стандартная позиция ассортимента производителей. Отличиями конструкции от одностворчатых модификаций являются:

• общая рама с распашным или сдвижным нажимным механизмом открывания;
• две створки одинакового, реже различного размера;
• только прямоугольная форма, горизонтальное расположение (петли по бокам вертикально).

В замкнутом пространстве эти крупногабаритные конструкции, не очень удобны. Поэтому владельцы квартир чаще оборудуют свой санузел несколькими одностворчатыми люками.

По материалу изготовления

Металлический

При использовании металлических элементов каркаса, механизма открывания дверки ревизионные люки обладают запасом надежности, высоким эксплуатационным ресурсом. В модификациях под плитку всегда используется обшивка створки гипсокартоном или ГВЛ. Технические люки имеют цельнометаллическую дверку повышенной прочности.

Изготавливаются металлические люки из стали и алюминия. Стальные конструкции прочнее алюминиевых, стоят дешевле, но вместе с тем больше весят, при повреждении покрытия подвержены коррозии, часто не имеют регулировок (обращайте на это внимание при покупке). Алюминиевые люки легче стальных, не подвержены коррозии, почти всегда регулируются, но стоят дороже.

Алюминиевый люк

Пластиковый

Полимерные материалы менее прочные в сравнении с металлом. Пластиковые люки чаще используются на потолках либо в технических комнатах, где дизайн не так важен. Производители выпускают люки ПВХ квадратной конфигурации с размером сторон 10 – 30 см, либо прямоугольной формы 15х20 см, 20х25 см, 40х50 см и 40х60 см максимум.

Самодельные люки

Отличный вариант сэкономить на приобретении заводского изделия – сделать скрытый люк своими руками. Самый распространенный и легкий способ оборудовать самодельную скрытую конструкцию – повесить одну или несколько плиток облицовочного экрана на магниты. Рассмотрим эту технологию подробней.

Сначала изготавливается экран под ванну или короб под стояк:

• Собирается каркас из металлического профиля для гипсокартонных систем. Профиль закладывается таким образом, чтобы немного выступать внутрь будущего люка.
• Каркас обшивается влагостойким гипсокартоном. В месте расположения лючка предусматривается отверстие необходимого размера.
• Экран обкладывается плиткой, оставляются ревизионные окна для оборудования съемной дверки.

Совет! Размер люка лучше всего выбирать, отталкиваясь от размеров плитки, чтобы ее не нужно было подрезать.

После схватывания клея, приступают к изготовлению съемной дверцы.

На кусок гипсокартона, который вырезан из ГКЛ, использованного для обшивки каркаса, по углам приклеиваются небольшие неодимовые магниты. При помощи этих магнитов дверка надежно держится на металлических профилях каркаса.

На обратную сторону будущих дверок приклеиваются неодимовые магниты.

На гипсокартонные «дверцы» при помощи усиленного плиточного клея приклеивается керамическая плитка, которая выставляется заподлицо с общей облицовкой.

Совет! Для укладки плитки на уже облицованные кафелем поверхности удобно пользоваться монтажными присосками.

Затирка швов возможна только на следующий день. Швы вокруг дверцы заполняются цветным силиконом, который подбирается под цвет основной затирки.

Когда силикон высохнет, острым ножом под углом 45° по внешнему контуру прорезается шов и при помощи хорошей присоски аккуратно вынимается дверца. Излишки силикона с внутренней части люка срезаются, чтобы дверца легко вставлялась и снималась, но шва при этом не было видно.

Готовый люк-невидимка снимается при помощи небольшой липучки.

Особенности установки

При выборе сантехнического лючка для раздельного санузла необходимо учесть следующие характеристики:

• положение на фальш-панели, коробе, экране под ванной;
• размер плитки, схему ее раскладки на стене;
• способ и сторону открывания;
• вес облицовки, регулярность использования люка.

При избыточной концентрации сантехнического оборудования в одном месте можно установить крупногабаритный люк или несколько небольших изделий с промежутками, использовать угловые модификации.

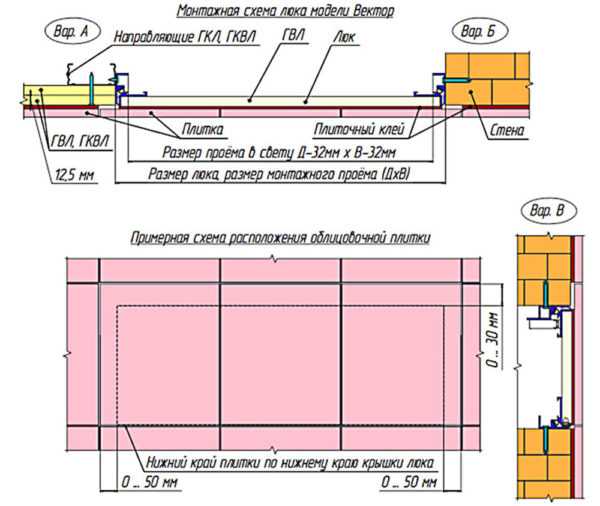

Стандартным вариантом раскладки кафеля на стене с сантехническим люком является следующая схема:

• разметка колонн и рядов плитки от люка с учетом толщины швов 1 – 2 мм;
• подрезка по бокам, сверху, снизу менее 1/3 плитки.

Для этого достаточно подсчитать количество целой плитки по ширине, высоте стены. Отнять от полученных результатов по единице, начинать раскладку от осевой линии. В этом случае возле соседних стен, потолка, пола получатся куски кафеля величиной больше 2/3 от его изначального формата. Узкие куски в углах значительно снижают эстетику восприятия облицовки, поэтому используются в случае крайней необходимости.

Металлический люк пригоден для частого открывания, выдерживает без перекосов вес крупногабаритной тяжелой плитки, керамогранита, имеет скрытую кострукцию, что важно для дизайна. Пластиковые люки менее надежны имеют неприглядный внешний вид, в современном ремонте не применяются.

Отдельного внимания требует затирка швов плитки на люках скрытого монтажа.

Таким образом, сантехнический люк под плитку можно изготовить собственными силами и сэкономить деньги. Варианты промышленного изготовления более удобны и долговечны в эксплуатации, но стоят не дешево. Для замкнутых пространств санузла созданы несколько различных механизмов открывания дверки.





masteravannoy.ru

Выбор модели ревизионного люка в ванную комнату, этапы установки

­­­­Устанавливать сантехнические люки для ванны стоит при необходимости скрыть под ними оборудование, трубы или запорную арматуру. Однако перед тем как проводить монтаж такой конструкции, стоит выбрать её тип и размер, ориентируясь на ряд особенностей расположения.

Люки-невидимки: назначение

Наличие водопроводной и канализационной системы в квартире и частном доме требует устройства специальных ревизионных люков. За ними скрыты счётчики, краны и трубы (а иногда даже бойлеры), к которым необходим периодический доступ, из-за чего закрыть их полностью невозможно. Решить проблему с несоответствием таких элементов общему дизайну санузла позволяют сантехнические люки для ванны, чаще всего устанавливаемые незаметно. Видимые дверцы из металла или пластика практически не используются при проведении современных ремонтов, уступив место люкам-невидимкам.



Особенности выбора

Выбирая вариант ревизионного люка для ванны, в первую очередь, ориентируются на высоту установленного оборудования, которое следует скрыть. По этому параметру конструкция может быть потолочной, настенной или напольной. Для люка на потолке дополнительным требованием является наличие магнита, предотвращающего самопроизвольное открытие. Напольный вариант должен обладать повышенной прочностью для выдерживания тех же нагрузок, что и сам пол. Настенный люк невидимка, монтаж которого производится чаще всего (практически в каждом санузле), должен легко открываться и иметь надёжные петли для предотвращения провисания.

В качестве материала чаще всего выбирают металл – алюминий, оцинкованную и нержавеющую сталь. Такие конструкции обходятся сравнительно недорого и практически не подвержены коррозии. А их высокая прочность позволяет выдерживать вес устанавливаемых поверх облицовочных материалов – плиточных материалов, натурального камня или гипсокартона. При небольших размерах люка, например, если на него будет наклеена всего одна плитка, допускается использовать пластиковые изделия.

Основная классификация люков-невидимок проводится по способу дальнейшей отделки:

1. Вариант под плитку.
2. Ревизионный люк в ванную комнату под наклейку обоев или покраску.

Люки под установку плитки

На отечественном рынке можно приобрести люки-невидимки для облицовки плиткой, выпускаемые компаниями Hago, «ЛюкЛэнд» и «Практика». Первый бренд, производственные мощности которого находятся в Австрии, выпускает напольные варианты люков. «ЛюкЛэнд» занимается производством металлических моделей любого назначения (напольные, настенные или потолочные). А среди ассортимента фирмы «Практика» можно найти немало пластиковых вариантов – прочных и в то же время лёгких.

По способу открывания они делятся на два варианта – нажимные и извлекаемые с помощью присоски. Первый применяют при использовании шершавых или рельефных облицовочных материалов, на которых не будет держаться присоска. Для второго варианта требуется только глянцевая или просто гладкая плитка.

Совет: выбирая между люками под присоску и нажимными вариантами, стоит обратить внимание не только на удобство, но и на стоимость. Конструкция, открывающаяся под нажимом, стоит на 10% дороже.

Люки под плитку и плиточные материалы имеют различную конструкцию и могут быть:

• Сдвижными, монтаж которых проводится при наличии препятствия перед конструкцией.
• Распашными, применяемыми в местах, где отсутствуют ограничения для открывания. Часто именно такой способ открывания имеют ревизионные люки под ванну, хотя нередко их делают полностью извлекаемыми из рамки.
• Откидными (открывающимися сначала на себя, а потом вверх под углом), устанавливать которые рекомендуется при расстоянии до препятствия не более 12 см.
• Двухдверными, использование которых целесообразно при размерах проёма больше 70 см. В отличие от варианта с одной дверцей, такая установка скрытого люка под плитку гарантирует повышенную прочность и отсутствие провисания под тяжестью облицовки.
• Под мозаику. Особенность заключается в необходимости соответствия формы и размеров люка мозаичному узору.
• Усиленными. Вариант, подходящий при облицовке тяжёлыми плитами – гранитными, мраморными или сделанными из натурального камня. Рекомендуется установка скрытого люка с повышенной грузоподъёмностью и при габаритах конструкции больше 0,6х1,2 м.

Конструкции под покраску

Люки для установки на покрашенных или оклеиваемых обоями стенах выпускаются рядом отечественных брендов типа «Практики» и «Люклэнд». Но при желании получить в своё распоряжение изделия ещё более высокого европейского качества можно приобрести модели марок KNAUF Alutop (Швеция) и Alu-Star (Германия). Установка таких сантехнических люков для ванны производится обычно в верхнюю часть стен или в потолки. Проще всего выполнять монтаж в ограждающие конструкции из гипсокартона, однако встраивать их можно и в кирпич, и в бетон.

Выпускаемый компанией Knauf люк невидимка, установка которого выполняется для последующей покраски, считается лучшим по всем параметрам (кроме высокой цены) вариантом. Кроме того, в ассортименте её продукции есть модели нестандартного назначения. Например, противопожарные конструкции, лабораторные люки-невидимки и изделия с вкладышами, не требующие покраски. Продукция других компаний выгоднее по цене, но представлена только стандартными вариантами.

Другие особенности выбора

Выбирать конкретную модель люка уже после определения его типа можно по таким параметрам как размеры плитки, габариты скрываемого оборудования или ниши, в которой оно располагается. Стоит отметить, что при отделке плиточным материалом керамическая пластина должна выходить за пределы открывающейся конструкции не менее чем на 5–70 мм. Поэтому, например, размеры ревизионного люка под ванной начинаются с 20х20 см и предназначены для установки поверх дверцы стандартной напольной плитки 300х300 мм.

Оптимальный выбор конструкции обеспечивается тщательным изучением ассортимента различных производителей. При этом стоит изучить не только материалы и марки, но и варианты механизмов для открывания дверок. Также следует обратить внимание и на расположение навесов – при равных размерах люка (например, 300х200 мм) петли могут находиться и на длинной, и на короткой стороне.

Этапы установки

Особенности монтажа ревизионных дверок зависят от материала конструкций, в которые они устанавливаются. В кирпичные, пенобетонные и бетонные стены установка сантехнического люка под плитку проводится после встраивания рамы в проём. В каркас устанавливают конструкцию и добиваются полного совпадения дверцы с плоскостью стены. После этого остаётся закрепить изделие саморезами через отверстия в боковой части рамы.

Заключительный этап установки ревизионной дверцы в стену из кирпича или бетона зависит от типа отделки – краской или плиткой. В первом случае щели между дверкой и ограждающей конструкцией обрабатываются монтажной лентой. Во втором – поверх люка наклеивается плиточный материал таким образом, чтобы полностью совпадать с общей плоскостью стены. Сохранить целостность рисунка будет проще, если начать именно с облицовки дверцы.

Отличий установки скрытого люка под плитку или покраску внутрь перегородок из листового материала (например, гипсокартон или асбоцемент) немного. Они заключаются только в необходимости предварительно смонтировать каркас стены с учётом размещения скрываемого оборудования и обшить его листами. Далее требуется выпилить отверстие для дверцы и продолжить установку плитки или материала под покраску (такого же, как и основная часть конструкции).

Для того чтобы люк невидимка, монтаж которого уже завершён, не только скрывал оборудование, но и защищал помещение от шума воды, требуется выполнить звукоизоляцию конструкции:

1. Почистить плитку в зоне шва.
2. Оклеить зоны вокруг дверцы с помощью малярного скотча.
3. Заполнить шов герметиком, сняв шпателем его излишки.
4. Удалить ленту.
5. Подождать 2 суток и только потом прорезать шов по всей глубине герметизирующего слоя под углом около 45 градусов.

Стоит отметить, что размеры проёмов под люки-невидимки должны совпадать с монтажными габаритами дверок. А установка сантехнического люка небольшого размера допускает его монтаж в сборке с рамой. Тогда как большие конструкции требуют разборки на составные элементы и отдельной установки.

Видео: Выбор и установка люка-невидимки под плитку

Видео: Монтаж люка-невидимки

Видео: Как подобрать люк невидимку

sdelalremont.ru

Монтаж потайного люка в ванной комнате

Добрый день. Сегодня автор продемонстрирует, как можно самостоятельно монтировать потайной люк. Он будет скрыт отделочной плиткой. Кроме того, что дверца в ящик будет практически незаметной для посторонних глаз, такая конструкция позволяет экономить вместо в помещении.

Необходимы материалы для работы

Для выполнения монтажных работ потребуются следующие инструменты и материалы:

• шуруповерт;

• отвертки;

• перфоратор;

• правило;

• пистолет для жидких гвоздей;

• рулетка;

• карандаш;

• губка.


Сам встраиваемый каркас потайного шкафа изготавливаться не будет. Его можно приобрести в строительном магазине.

Процесс монтажа

Потайной люк будет монтироваться предварительно подготовленную гипсокартонную стену. При ее возведении необходимо учитывать, какой глубины должен быть потайной шкаф. На эту ширину следует отступить, перед тем как начать устанавливать профиля и крутить гипсокартон. В некоторых квартирах в ванной или туалете уже присутствуют выступы. Как правило, их наличие обусловлено проходящими через комнату общими стояками. В таком случае, потайной шкаф будет как нельзя актуальнее. Гипсокартоная стена скроет коммуникации, а потайной шкаф даст возможность максимально использовать все имеющееся пространство.

В гипсокартонной стене следует оставить проем для люка или вырезать его потом. По кругу отверстия (с обратной стороны) вкладывают закладные. Это обычные бруски. Они предадут жесткость, а также к ним будет крепиться люк. При выборе размера потайного шкафа, рекомендуется не делать его на всю стену, так как будет неудобно открывать. Еще один момент, на который следует обратить внимание — подбор размера люка под плитку, которая будет укладываться на стены.

Перед тем как приступить к выполнению монтажа, необходимо разделить каркас. С помощью шуруповерта от него откручиваем дверку. Все снятые крепежи рекомендуется складывать в отдельную коробочку, чтобы в процессе выполнения работы не потерять комплектующие детали.

В отверстие на стене вставляем заготовленную часть люка. Его выставляют заподлицо с каркасом стены.

С помощью саморезов по дереву прикручиваем люк к закладным (с этой целью в люке имеются специальные отверстия под крепежи).

После того, как будет вкручен последний саморез, возвращаем на место дверцу люка. Теперь осталось проверить, как работает данная инсталяционная конструкция (попробовать закрыть-открыть дверцу).

Укладка плитки

Изначально укладывают плитку на все стены. Если изначально был сделан расчет: размер люка — размер плитки, то дверца будет полностью визуально скрыта. Если где-то все же случился прокол в расчетах — не следует растраиваться. Можно будет сделать обрамление дверцы люка и тем самым исправить ситуацию.

Измеряем расстояние от края до края стены и переносим данные на плитку для ее дальнейшей подрезки. После того как подрезка закончена, прикладываем плитку к стене и делаем на ней отметку относительно ширины дверцы инсталяционного люка. Теперь авто берет жидкие гвозди и наносит на обратную сторону плитки не выходя за пределы сделанной отметки. В противном случае, открыть дверцу люка не получится. Таким же образом укладывают оставшуюся плитку. Не забываем вставлять между швами крестики, чтобы они были одинаковыми и без дефектов.

Устанавливаем ручку

Несмотря на то, что инсталяционная конструкция предусматривает открывание дверцы методом нажатия на ее, автор решил установить ручку. За счет того, что потайной шкаф устанавливается в туалете, ручку можно использовать как вешалку для полотенца.

С помощью рулетки находим центр дверцы. Теперь измеряем длину ручки (расстояние между местами крепления), которая будет крепиться и делим полученную цифру напополам. Эту величину нужно будет отмерить от ранее определенного центра на дверце в правую и левую сторону. Перед тем как сверлить отверстия, рекомендуется приложить ручку и проверить совпадают ли отметки с креплениями. Если все верно, с помощью сверла делаем 2 отверстия между плитками. На данном этапе приостанавливаем процесс монтажа ручки и переходим к затирке швов. Просверленные дырочки оставляют нетронутыми, в противном случае, придется повторно делать разметку, чтобы их найти. Лишнюю затирку стираем губкой и ждем пока затирка подсохнет.

Открываем дверцу люка и в просверленные отверстия вставляем болты. С обратной стороны на них наживляем ручку. С помощью отвертки ее прикручиваем.

Обрамление люка

При желании или необходимости крыть дефекты, делаем обрамление. Для этого подойдет обвязный уголок и надеваем его на края. Чтобы уголки на стыках были красивыми, каждую планку по краям обрезаем под 45^о. Изначально следует подрезать только края верхнего и нижнего уголка, надеть все на конструкцию и с помощью канцелярского ножа сделать отметку на боковых обвязных уголках. Так можно будет состыковать планки максимально правильно относительно друг друга.

Аккуратно наносим на внутреннюю часть уголка жидкие гвозди и приклеиваем к дверце. По краям устанавливаем клинышки. Они позволят плотно прижаться декору по краям до того момента пока не высохнет клей. Когда все высохнет, останется срезать выступивший клей канцелярским ножом.
На этом монтаж потайного люка завершен. Теперь останется только сделать полки за дверцей чтобы получился полноценный шкаф.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

существующие виды и выбор устройства

Современные строительные материалы помогают реализовывать любые дизайнерские идеи. Есть среди них те, что наглядно демонстрируют последние достижения технического прогресса, есть те, которые используются веками и представляют традиционные виды отделки. Примером последней категории товаров легко может стать облицовочный кафель. Чаще всего он используется для отделки сантехнических помещений и ванной комнаты. Новые стили оформления формируют определенные требования к реализации выбранных концепций. Одно из них – доминирование эстетической составляющей. Все неприглядное (трубы, сифоны, сливные стояки, например) должно быть обязательно скрыто. Доступ к ним может открывать люк для ванной комнаты под плитку. В продаже сегодня можно найти разные модели, обзор самых популярных вариантов исполнения – предмет этой статьи.

Основные функции ревизионных окон

Что собой представляют люки для ванной комнаты под плитку? Это изделия, которые устанавливаются в теле короба, собранного для маскировки трубопроводных сетей. Коробами сегодня закрываются и стояки, в них прячутся все счетчики воды, вентили и другое подобное сантехническое оборудование, и горизонтально расположенные коммуникации. Готовые люки для ванной под плитку могут иметь разные конструкции, каждый вид отличается от своего аналога разными способами открытия дверцы. Но есть у описываемых изделий одна общая составляющая: дверца обшивается материалом, на который можно укладывать облицовочный кафель.

Любой скрытый люк под плитку в ванной комнате выполняет сразу несколько функции:

• Он обеспечивает прямой доступ к приборам учета расхода горячей и холодной воды. Имея такое изделие, можно в любой момент снимать показания приборов, а потом, при необходимости прятать их от посторонних глаз.
• При необходимости своими руками или при помощи сантехника производить ремонт инженерных систем.
• При помощи скрытого люка под плитку под ванну, несложно замаскировать наличие дополнительных мест хранения для бытовой химии и инструментов, предназначенных для уборки сантехнических помещений. Также подобное изделие способно обеспечить прямой доступ к прочистке и обслуживанию сифона чаши для купания.

Обратите внимание! Корпус описываемых изделий может изготавливаться из стали, алюминия или дерева, хорошо высушенного и предварительно обработанного влагоотталкивающим и антисептическим составом. Дверца к корпусу прикрепляется при помощи системы петель. Разные системы петель помогают формировать разные механизмы открывания. Дверцы неизменно обшиваются влагостойким гипсокартоном. Такая поверхность идеально подходит для монтажа кафеля.

Существующие виды

Разные люки для ванной комнаты под плитку отличают размеры, формы и механизмы открывания. Учитывая перечисленные конструктивные особенности, описываемые изделия можно поделить на несколько видов.

У распашного лючка дверца открывается в сторону. Массивные петли обеспечивают надежное крепление дверцы. Как правило, подобные модели снабжены магнитными замками, поэтому конструкция изделия не предусматривает наличие ручек для открывания. Дверца плотно захлопывается и открывается простым нажатием на переднюю панель лючка. Изделия подобного типа обладают самой простой конструкцией, поэтому во время эксплуатации довольно редко ломаются. Если есть желание установить ревизионное окно в ванную под плитку своими руками, распашной лючок – лучший выбор.

Обратите внимание! Описываемая модель обладает одним существенным недостатком: для открывания дверок необходимо много места, поэтому установить подобное устройство там, где его нет, не удастся.

Сдвижные модели под плитку имеют две дверцы. При открывании сначала они слегка выезжают вперед, и только потом распахиваются, открывая доступ к коммуникациям. Механизм открывания запускает легкое нажатие на дверцу. Сложный механизм крепления и открывания дверцы значительно увеличивает стоимость изделия. Но, если необходимо установить ревизионное окно в труднодоступном месте, там, где нет места для установки модели с распашными дверцами, лучшей модели не найти. Если поверх дверцы сделать облицовку из плитки, дверца полностью сольется с кафельной отделкой ванной комнаты и станет совершенно невидимым.

Открывать дверцу нажимного лючка помогает пружинный механизм. Он буквально выталкивает вперед переднюю панель. Простота конструкции, доступная цена и наличие в продаже лючков разных размеров формируют популярность подобных изделий у потенциальных покупателей. Чаще всего такая модель устанавливается там, где стоят водозаборные счетчики.

Из чего изготавливаются ревизионные окна

Для изготовления лючков используются материалы, которые могут продемонстрировать высокую устойчивость к влаге и к перепадам температур. Самые прочные изделия изготавливаются из нержавеющей стали, но и стоят они дороже своих других аналогов. Самый дешевый вариант исполнения – пластиковые модели. Они снабжены самыми простыми механизмами открывания. Несложно при необходимости своими руками собрать из подручных материалов описываемое изделие.

Специалисты, рассказывая о том, как сделать конструкцию смотрового окна, обращают внимание на то, что выбранные материалы не должны бояться прямого попадания воды и пара. Важно собирать прочную конструкцию. Так как дверца люка облицовывается керамической плиткой, на данный технический узел формируется высокая статическая нагрузка. Поэтому крепление дверцы и сама ее панель должны выдерживать высокий вес. В противном случае окно быстро деформируется, и внешний вид облицовки будет выглядеть не вполне декоративно. Вот почему лучше не экспериментировать в подобном направлении, не экономить, и сразу покупать лючок из стали. Он намного прочнее пластиковых моделей.

Размеры изделия подбираются в соответствии с габаритами оборудования, доступ к которому лючок должен обеспечить. Самая маленькая модель имеет размеры 10х10 см. Она позволяет лишь контролировать работу счетчиков воды и снимать их показания. Ширина самого большого люка два метра. Такое изделие монтируется там, где для выполнения ремонта вышедших из строя коммуникаций требуется присутствие двух или трех человек.

Возможные места установки

Специалисты различают разновидности люков и по месту их установки. Есть настенные, напольные и потолочные варианты исполнения.

• Настенные устанавливаются в коробах, массирующих вертикальные стояки, в нишах, при помощи которых организовываются удобные места хранения, на экранах, закрывающих пространство под ванной.
• Потолочные ревизионные люки монтируются в конструкцию подвесного потолка. Они призваны обеспечить доступ к вентиляционным системам. Так как подвесные конструкции обладают легким весом, выбирать для обозначенных целей металлические изделия нельзя. Организовывать доступ к вентиляционным системам лучше всего при помощи пластиковых моделей, имеющих прочную дверцу и надежный механизм закрывания, способный предотвратить самопроизвольное открывание створки.

Обратите внимание! Конструкция потолочных устройств немного отличается от настенных изделий. Она дополнительно доукомплектована страховочными деталями (скобами или цепями). В продаже имеются модели, дверцы которого дополнительно исполняют роль ночного светильника.

• Напольные люки должны выдерживать высокие эксплуатационные нагрузки. Они используются в качестве двери к подвальным помещениям, поэтому для этих целей целесообразно использовать стальные изделия, оборудованные дополнительными ребрами жесткости, надежной крышкой и уплотнителями, позволяющими обеспечить герметизацию рамы. От качества уплотнителей зависит многое. Они должны отсекать запах, идущий из подвала, предотвратить формирование сырости. Плавное открывание крышки обеспечивают фиксаторы и амортизаторы. Их отсутствие заметно усложняют процессы эксплуатации описываемого изделия. Напольный люк маскируется там же покрытием, которым облицовывается пол в ванной комнате.

Общие требования к описываемому изделию

Любой сантехнический люк имеет достаточно простую конструкцию, но она должна выдерживать непростые условия эксплуатации и иметь достаточную прочность. Существуют общие требования, предъявляемые к безопасности эксплуатации ревизионного окна.

1. Можно приобретать тот лючок, конструкция которого способна обеспечить надежное крепление в имитационный короб. Дверца изделия не должна открываться с большим усилием.
2. Во время монтажа изделия важно при помощи строительного уровня строго выдерживать горизонтальные и вертикальные линии расположения. Любой перекос приведет к тому, что дверца просто не будет закрываться.
3. Приобретая модель, важно учитывать механизм открывания дверцы. Нельзя монтировать ревизионное окно там, где нет места для полного открытия дверцы люка. В противном случае вовремя устранить поломку коммуникативных линий просто не удастся.
4. Если есть необходимость спрятать люк под плитку, крепление его конструкции должны обеспечивать анкерные болты.
5. Керамическую плитку на дверцы лучше всего приклеивать при помощи жидких гвоздей. Они обеспечат лучшее сцепление.
6. Кроме прочностных характеристик, для описываемого изделия важны и другие свойства. Одно из них — хорошая обрабатываемость. Верхняя панель дверцы должна обеспечивать возможность выполнения шпаклевки, приклеивания кафеля или окрашивания. В противном случае, замаскировать наличие люка не удастся.

Обобщение по теме

Материал, опубликованный в статье, наглядно демонстрирует, насколько полезным и незаменимым может стать ревизионный люк под плитку. Он способен обеспечить прямой доступ ко всем важным инженерным узлам, при этом он останется в закрытом виде совершенно незаметным. Монтировать лючок можно в специальный короб, его нередко устанавливают в панель экрана под ванную комнату, большими люками оформляются входы в подвальные помещения. Как видите, сфера применения достаточно широка, практичная сторона вопроса не вызывает никаких сомнений.

Желая выполнить установку люка своими руками, необходимо предварительно детально изучить последовательность работ и выполнять их в строгом соответствии с имеющейся инструкцией. Она, как правило, прилагается производителем к каждому виду изделия. Так как конструкции прибора предельно проста, осуществить монтаж его может тот, кто имеет хотя бы элементарные слесарные и сантехнические навыки. Если нет уверенности в том, что будет соблюдено качество монтажа, лучше доверить установку лючка профессиональному мастеру.

oblicovshik.ru

Как установить скрытый ревизионный люк под ванной

Ревизионный люк в ванной позволяет получить быстрый доступ к сантехническим системам. Установим второй скрытый люк, теперь уже под ванной, чтобы не пропадало свободное место. Туда можно будет складывать всякие моющие принадлежности. Сама ванна металлическая с габаритом 1 м 70 см, плюс имеется металлоконструкция.

Вот наш скрытый люк:

Открывается он наружу, внутри имеется примерно 0,5 м³ свободного места:

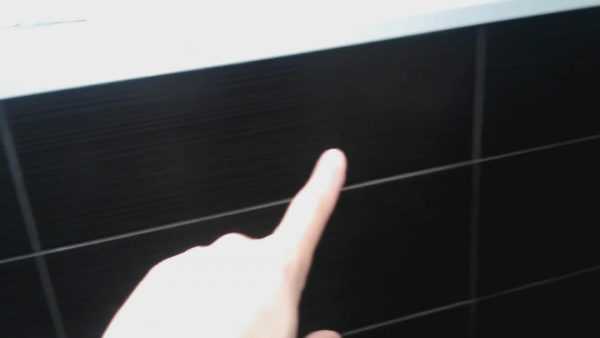

Снаружи потом наклеится плитка, и вертикальный стык не будет заметен. Все детали уже вырезаны.

Тут толщина примерно 7 мм:

Это толщина стеновой плитки плюс клей – люк встанет заподлицо. Сюда будет вставлена обычная пластиковая дверца, но её не будет заметно, так как ещё планируется поставить рукомойник:

Несколько слов относительно крепежа: пол в ванной комнате тёплый водяной.

Он заходит под ванну где-то на 20–30 см, поэтому нижний профиль мы здесь не сверлили, а посадили его на двухсторонний скотч, так называемый “3М”:

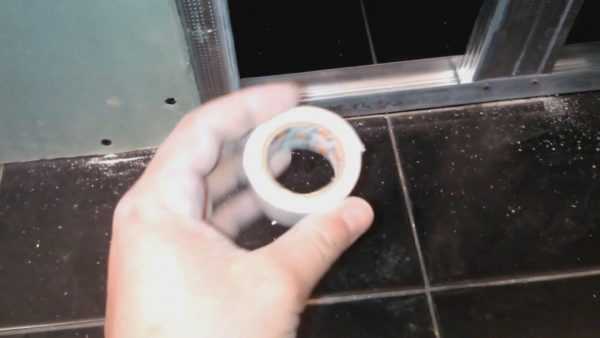

Вырезали полоски и приклеили их через 15–20 см по всей длине:

Конструкция получилась очень надёжная. Пол мы предварительно протёрли и приклеили нижнюю направляющую, а по бокам уже с двух сторон сверлили обычным сверлом по плитке.

Вот наше четырёхгранное сверло, калёное, плитку проходит очень легко. Если глубины недостаточно под дюбель 6 на 40 мм, можно досверлить обычным перфораторным сверлом. Соответственно металл сверлили обычным сверлом по металлу 6 мм. Профиль, который здесь стоит, целый:

Было сделано два надреза. Профиль поворачивает под прямым углом и соединяется с тем, который к стене:

Дополнительно закрепляем рёбра жёсткости. Здесь стоит ответный профиль, один к одному присверленный и закреплённый с другой стороны:

То же самое и внизу:

Если люк поставить на пол, им будет не очень удобно пользоваться – придётся слишком низко наклоняться. К тому же дверца с плиткой будет ходить над полом, если под неё что-нибудь попадёт, могут образоваться сколы. Исходя из этого, мы решили поставить люк повыше. По размеру он подбирался кратно двум плиткам. Приклеивается люк не на клей, а на специальный силикон.

Получаются два ребра жёсткости посередине и закреплённые крайние части:

Конструкция заходит под ванну:

На дверцу потом будет наклеена присоска с колечком, дёрнув за которое, можно будет открыть дверцу. Этот выступающий элемент входит в эти ролики и фиксируется:

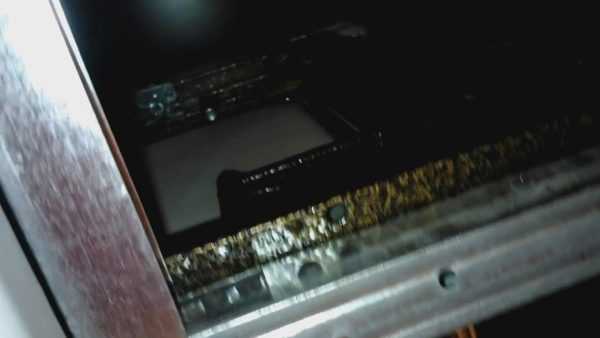

Нет никакого люфта, а есть много дополнительного места под ванной:

На небольшое расстояние люк может открываться как под прямым углом, так и под острым:

Здесь встанет стиральная машина, дверца ей абсолютно не мешает. Если здесь будет стоять корзина для белья, можно её отставить и спокойно открыть дверцу. Плитка выложена качественно, выдержаны все прямые углы, всё выполнено горизонтально.

Ванна стоит с небольшим наклоном. При установке ванны желательно всегда проверять наклон по низу для слива воды. Учтите, что слив ванны должен быть чуть выше, чем слив по трубе, которая идёт в канализацию.

Ванна установлена вот на таких ножках на резьбе, они практически полностью выкручены вверх для лучшего слива:

Плитка уложена:

Здесь всё зашито гипсокартоном на саморезы:

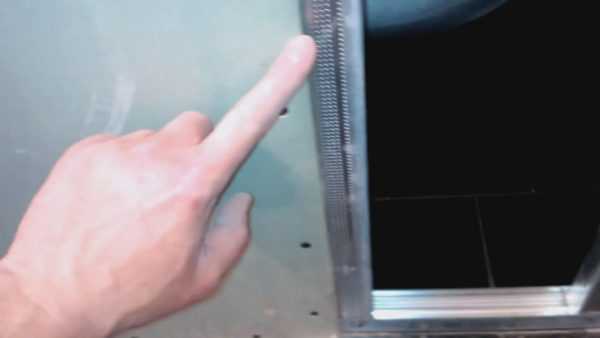

Здесь идет профиль 7 см, гипсокартон можно вырезать с выступом, и сюда вставить полоску, чтобы закрепить эту часть. Если есть все необходимые инструменты, такая работа выполняется за пару часов.

По желанию заказчика мы опустили люк вниз, чтобы две целых плитки вошли сюда без лишних резов:

Это ещё не всё. Мы установили ещё один люк:

Тут у нас 30 см, как раз получается две целых плитки. Опять-таки пришлось всё это разобрать, переделать, все крепежи тоже переделать. Смотрим, как ложится плитка:

Тут у нас чётко совпадает, линия шва сохраняется по рисунку, получается целый ряд, как и на задней стенке:

В комплекте с люками идут по две такие присоски, с помощью которых открываются люки:

Вот так отрывается первый:

Нужно быть аккуратным, чтобы не допустить сколов. Вот сколько мы имеем дополнительного места:

Закрываем люк, аккуратно отдираем присоску. С левой стороны для ревизии у нас есть ещё один люк:

С таким люком очень удобно заниматься ревизией. Если забьётся слив для ванны, его можно легко прочистить. Приклеивается данная дверца обычным монтажным клеем “Blitz-Fix”:

Он имеет вот такой коричневый цвет:

Предварительно нужно выставить саму дверцу так, чтобы не было никаких перепадов. Наклеенная дверца и положенная на гипсокартон плитка должны находиться на одном уровне, ничего не должно выпирать ни снизу, ни по бокам.

Вот что получилось в итоге:

Ревизионный люк в ванной установлен.

transkribator.guru
