Мангал размеры стандартные чертежи – стандарты, чертежи и нормы с фото

Содержание

стандарты, чертежи и нормы с фото

В теплое время года многие выезжают на дачу на шашлыки, и чтобы еда получилась вкусной, готовить ее нужно на мангале. Многие покупают такие приспособления, однако их можно изготовить своими руками. Главное – правильно выбрать материал и размеры конструкции. Из статьи вы узнаете, как определить размеры мангала.

Есть несколько факторов, на которые стоит опираться

Ориентир на обязательные факторы

Параметры конструкции для шашлыка зависят от нескольких факторов:

Способ прожарки мяса. От этого зависит расстояние между стенок. Продукты можно готовить на шампурах либо использовать для этих целей решетки для барбекю. Шампура изготовляются по стандартным параметрам, поэтому и мангал придется делать соответствующий. А вот с решеткой куда проще, ведь существует множество разных размеров, которые подбираются в зависимости от мангала. Таким образом, сначала строится мангал, а потом исходя из его параметров подбирается решетка.
Необходимость транспортировки. Это ответ на вопрос, каким должен быть материал, из которого изготавливается конструкция. Тут все зависит от того, где именно вы планируете лакомиться шашлычками. Если мангал устанавливается на вашем дачном участке, можно изготовить его из чугуна либо толстого металла. Такая конструкция будет постоянно находиться на участке, и убираться в помещение лишь на зиму, когда в ней не будет необходимости. Если у вас нет дачного участка, но вы время от времени выезжаете на природу и готовите шашлыки, мангал лучше сделать транспортабельным. Изготовить его желательно из легкого материала, позаботившись о том, чтобы он был складным и компактным.
Материал для приготовления мяса. От этого зависит оптимальная глубина конструкции. Есть два варианта: угли и дрова. В первом случае мангал делают неглубоким, ведь угли компактно помещаются под ваше мясо. Зато во втором случае глубина будет значительная, так как понадобится немало дров, чтобы получить нужное количество углей для приготовления шашлыка.

Видео «Как сделать мангал своими руками»

Из этого видео вы узнаете, как самостоятельно сделать качественный мангал для дачи:

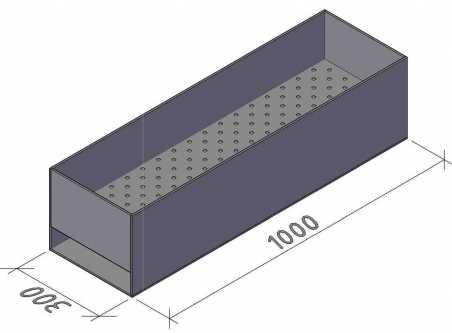

Стандартные параметры

Теперь обозначим общепринятые параметры правильного мангала. Конечно, идеальные параметры для вашей конструкции вы рассчитываете самостоятельно, учитывая вышеуказанные нюансы. Однако если вы не хотите морочить себе голову неординарными вариантами, предлагаем построить стандартный мангал для приготовления вкуснейших шашлычков. Ниже подробно рассмотрим каждый параметр в отдельности.

Ширина

Ширина конструкции напрямую зависит от размеров шампуров или решетки, на которых вы собираетесь готовить мясо. В среднем полная длина шампура составляет 45–50 см, из которых 30–35 см являются «рабочими» (то есть той частью, на которую нанизывается мясо). Именно поэтому стандартный мангал должен быть не шире 40 см, иначе тепло, которое исходит от углей, будет уходить впустую, а расход материала и время готовки увеличится. А вот стандартные габариты решетки для жарки мяса составляют 18х28 см, так что необходимо рассчитывать ширину исходя из вышеуказанной цифры.

Глубина

Этот параметр подбирается исходя из двух факторов: типа мяса и особенностей температурного режима. Чаще всего готовят свинину либо баранину, которые для хорошей прожарки должны находиться на расстоянии 5–10 см от углей.

Оптимальная глубина составляет около 20 см. Для хорошей прожарки угли необходимо выложить слоем 5–10 см, а расстояние до мяса должно составлять примерно 8–10 см. Если же вы используете не угли, а дрова, то емкость необходимо сделать немного глубже, чтобы поместилось больше дровишек. Но в таком случае учитывайте, что слой углей должен быть больше предыдущего, ведь расстояние до мяса также увеличивается.

Высота

Высота мангала рассчитывается в зависимости от роста человека, который будет готовить шашлык. Как правило, размер рассчитывается исходя из расстояния от ступней того, кто будет стоять за мангалом, и до пояса. Такая высота позволяет человеку не напрягать позвоночник, постоянно наклоняясь над конструкцией.

Общепринятым стандартом является высота от 75 см до 125 см. Нюансы зависят от вашего роста (или того, кто будет готовить мясо).

Высота должна быть не менее 75 см.

Длина

Чтобы переворачивать шампур, не задевая остальные, расстояние между ними должно равняться 5 см. Соответственно, думайте о том, какое количество еды вам нужно будет приготовить. Если вы собираетесь большими компаниями, вам понадобится длинная конструкция, на которой помещается до 10 шампуров. 100 см должно хватить. А вот если компания у вас небольшая, и 6 шампуров (стандартный набор) вам хватит, то не стоит делать приспособление длиннее 60 см.

Показатели для кирпичных конструкций

Кирпичные конструкции устанавливаются на дачных участках и занимают немало места. Они прочнее и более долговечные, чем металлические. Если вы привыкли часто выезжать на шашлыки, кирпичный мангал – то, что нужно. Основные параметры у них такие же, как у обычных мангалов, однако к ним можно пристраивать дополнительные элементы. Такими элементами могут быть дымоход или мойка для посуды. Такие конструкции повышают комфортабельность процесса.

Какие особенности стоит учитывать при построении кирпичной зоны:

Длина, ширина и высота у них стандартные. Это делается, чтобы готовить блюда из мяса было намного удобнее.
Глубина полностью зависит от формата выбранного кирпича. Если у кирпича формат 6 см, а толщина шва – 1 см, то глубина будет 21 см (три ряда) или 28 см (четыре ряда).

Также учитывайте, что подобная конструкция изменит ландшафт и вам придется думать, как красиво ее обыграть. Выберите для нее подходящее место и обустройте его таким образом, чтобы мангал можно было как-то укрыть или изолировать на зиму. Если чувствуете, что постройка такого очага слишком сложная для вас, обязательно привлеките профессионалов.

Подсказки для металлических аналогов

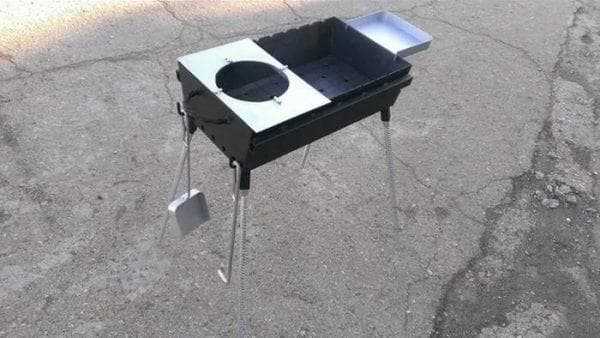

Металлические мангалы более легкие и практичные, чем кирпичные аналоги. Тут бывает множество нюансов, которые зависят от выбранного материала, из которого будет изготавливаться мангал. Рассмотрим некоторые из них:

Можно сделать приспособление для барбекю, используя 200-литровую бочку. Однако тут ширина всегда будет больше по умолчанию, поскольку габариты у бочки не совпадают со стандартными размерами.
Можно использовать нержавеющий бак стиральной машины, чтобы получился очаг из вертикальной трубы. К такой конструкции шампуры приспособить не получится, а вот металлическая решетка для гриля отлично подойдет.
Ножки можно сделать из различных б/у материалов. Это не всегда удобно с точки зрения практичности, зато сделает ваш мангал необычным.
Сверлить дырки или нет каждый решает сам. Многие сходятся на том, что от них больше вреда, чем пользы.
Металлическое приспособление рекомендуется покрыть огнеупорной краской. Так вы придадите ему презентабельный вид и увеличите срок эксплуатации.

Итак, мы рассмотрели стандартные размеры мангалов. Теперь вы сможете самостоятельно соорудить эту конструкцию и порадовать близких вкусным шашлыком.

besedka.guru

выясняем оптимальные и правильные габариты, а также толщину мангалов из металла

Для хорошего шашлыка нужен удобный мангал. Где функциональность — это прежде всего оптимальные размеры. В этой статье мы попробуем найти стандартные размеры мангала и разберёмся от чего зависят габариты жаровни.

Основные причины

Очевидные факторы:

Шампуры или решётка барбекю? Стандартная решётка 18*28 см. Количество и длина шампура — также диктуют размер жаровни. На длинные шампуры нанизывают большие по размеру куски, чем на маленькие.
Стационарный или складной? для стационарного можно на всё мясо жаровню сделать, а складному важен вес, и для него рациональным может быть приготовление в несколько заходов.
Топливо. для угольных мангалов глубина нужна небольшая. Но если вы захотите что-то приготовить на дровах, то такая глубина не подойдёт: дровам нужно больше места.

Дополнительные функции, серьёзно влияющие на размеры:

Приготовленное мясо любит немного отдохнуть после жара. Да, мясо уже готово, но станет мягче и вкуснее постояв в сторонке и медленно теряя температуру. И значит хорошо бы в жаровне предусмотреть такое место.

Использование и дров и угля потребует отдельные зоны жаровни под дрова и под угли. Использовать угли в мангале с глубиной, рассчитанной под дрова, нерационально: угля тратится больше, и мясо готовится не так как надо.
Комбинированные решения. Совмещение мангала и казана или коптильни.

Внутренние размеры

Прежде всего нужно определиться именно с внутренними размерами жаровни: внешние габариты очень зависят и от материала и дополнительных приспособлений мангала.

Ширина

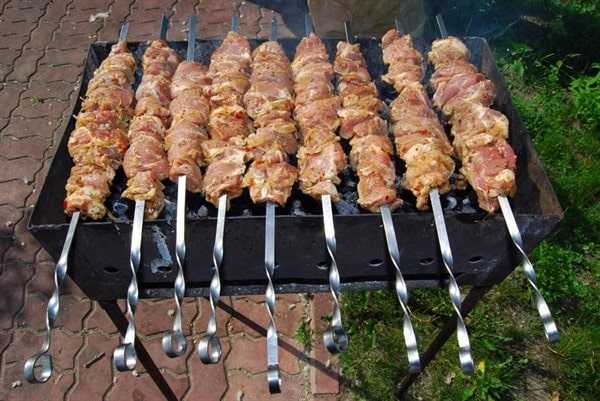

И решётка барбекю и шампур должны опираться на оба борта мангала. Это очевидно.
Если бы на длину шампура был какой-то устойчивый стандарт, то можно было, уже сейчас, дать рекомендации.

Но шампуры разные.

Обычно длина шампура колеблется от 35 до 50 сантиметров. Рабочая часть от 25 до 35 см. А ширина мангала для такого шампура должна быть 30-40 сантиметров, соответственно.

Длина

Длина мангала — важный размер. Именно она показывает на сколько гостей можно сделать шашлыка.
Куски шашлыка могут быть и маленькими и большими. Кто-то плотно ставит шампуры, а другие реже.
Но в среднем можно считать 10 сантиметров длины мангала на 1 шашлык.

Так, для маленькой компании в 4-6 человек подойдёт мангал длиной в 60 сантиметров.
Для большего количества гостей и для стационарных мангалов длину лучше ограничить 100-120 сантиметрами.
Барбекю решётки, как и шампуры, бывают разные. Обычно, мангала длиной 40-60 сантиметров достаточно.

Если вы будете отводить место для отдыха шашлыка, то рассчитывайте по 5 сантиметров на шампур. При необходимости можно сложить в два слоя.

Глубина

Глубину мангала определяет оптимальное расстояния от углей до мяса. Оно около 8-10 сантиметров. Сам же слой угля — около 5-10 сантиметров.

Делать жаровню глубиной 30-40 сантиметров, чтобы выжигать дрова в угли непосредственно в мангале, не рационально. И время тратится на заготовку угля, и мангал выйдет дороже и тяжелее, и расход угля при жарке шашлыка будет выше. Не рекомендуем.

Высота

Если мангал будет низкий или слишком высокий, то готовить будет неудобно и вы быстро устанете.

В этом случае высота подбирается индивидуально. Но если вы по росту не экстремально высокий или низкий, то высота мангала от земли до уровня укладки шампуров в 1-1,2 метра будет удобной.

Учтите, что для переносных, а тем более для складных мангалов, получить устойчивые ножки высотой 0,7-1 метр нам не представляется реальным. Конструкция такой высоты будет угрожающе шататься и вызывать беспокойство.
Для переносных и складных мангалов придётся идти на компромисс: правильной высотой будет 40-60 сантиметров.

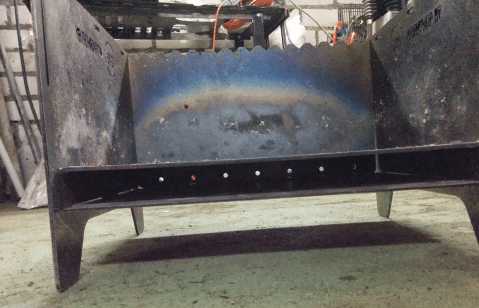

Толщина

Этот параметр важен для металлических мангалов и отвечает за долговечность.

Безусловно, никто не мешает сделать всё из сантиметровой стали, но так ли это нужно?

В интернете советуют использовать листовой металл толщиной 4 мм.

И да, в этом есть резон:

С такой толщины уже можно обойтись без дополнительных усилений конструкции;
Столь толстый металл не прогорает.

Так ли рационально стремится именно к заветной толщине в 4 миллиметра?

При такой толщине, мангал с размерами 40х60х20 сантиметров будет весить больше 5 килограммов. Если для дачи это приемлемо, то для переносного или разборного — хотелось бы полегче.
Для мангалов, где важен вес, можно использовать сталь толщиной 2 миллиметра, а то и меньше. Такие мангалы обычно небольшие по размеру.

Уменьшение толщины материала из которого сделан мангал возможно, но за счёт долговечности и жёсткости конструкции.

Оптимальные или стандартные

Сразу скажем: никакого стандарта для размеров мангала нет. Как нет стандартной длины шампура. Или несколько стандартных длин. И производители делают жаровни как им вздумается, порой очень странное выходит.

Но мы уже выяснили раньше, что есть зависимости: длина шампура — ширина мангала, количество шампуров — длина мангала и тому подобное. Рекомендуем опираться на них при вашем выборе.

Видео по теме

Рекомендуем посмотреть это видео по подбору размеров для мангала:

Поделиться в социальных сетях

edanaprirode.com

Какие бывают размеры мангалов

Мангал – это универсальное приспособление для приготовления вкусных и полезных блюд. Модели мангалов отличаются между собой по множеству признаков – материалу изготовления, конструкции (с двойным дном/обычный, монолитный или переносной), но есть еще один параметр, по которому можно разделить все мангалы, – это их размеры. Об этом мы и поговорим в статье.

Стандарты и нормы

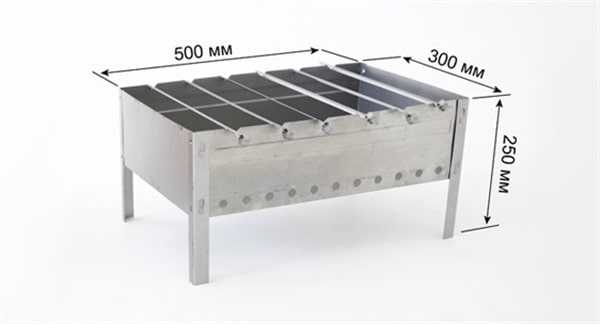

Мангал для шашлыка имеет по стандартным габаритам ширину 0,3-0,4 м, так как размер шампура равен 0,4 м и может вмещать 8-9 кусочков мяса. Идеальная глубина жаровни варьируется от 15-ти до 18-ти см, а толщина составляет примерно 4-8 мм. Этого хватит, чтобы мясо хорошо прожарилось и не подгорело.

При желании можно сделать выбор в пользу более глубоких моделей, но учтите, что в этом случае расход топлива увеличится.
От чего зависят параметры мангала?
Размеры мангала не должны соответствовать каким-то определенным требованиям, так как многие модели отличаются от стандарта наличием дополнительных элементов в виде полочек для посуды, раскладных полок и решеток для мяса. Еще они зависят от вида мангала для дачи: стационарный, переносной или передвижной.

Стандартные размеры
По средним параметрам высота стационарного или переносного мангала должна быть 1 м. Но это данные без учета дымоотвода или крыши, размеры которых важно учитывать при составлении чертежа. Таким образом, показатели высоты изменятся. У переносных мангалов высота не больше 0,6-0,7 м.
Обратите внимание, что если вы будете изготавливать мощную конструкцию с разными дополнениями, следует учесть это в чертеже и продумать, как сделать ножки массивнее и надежнее.
Конструкция шампура
Рассчитать оптимальные размеры для жаровни вы сможете только в том случае, когда повар использует приспособления (шампур, решетка барбекю) одинаковой длины. У классического шампура размеры следующие:
Длина – от 0,45 до 0,5 м, рабочая поверхность — от 0,3 до 0,35 м.

Завивка – спиралевидная, возле ручки, длина — до 6 см.
Если жаровня выбрана из сборно-разборных, походных моделей, размеры шампуров могут варьироваться.
Температурный режим
Как уже упоминалось ранее, для поддержания идеальной температуры лучше не высокий, а средний по глубине мангал, до 18 см. Так вы сможете равномерно расположить все топливо.
Толщина металла
Выбирая мангал, следует иметь правильные представления о том, какой должна быть толщина мангала. Выбрать золотую середину не сложно, главное – не впадать в крайности.
Так, изделие с толщиной металла 0,1 см и меньше — недолговечное, даже одноразовое.
Гораздо лучше мангал, днище и стенки которого имеют толщину от 0,2 до 0,4 см.
Таких показателей достаточно для приспособления, которое будет использовано в домашних условиях.
Для ресторанов и кафе отлично подойдут мангалы с толщиной металла 0,5-0,6 см.

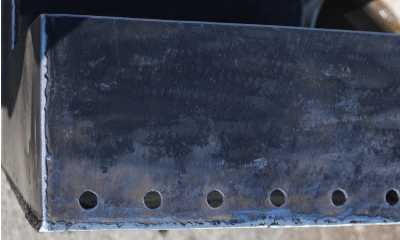

Продувные отверстия
Дополнение в виде отверстий тоже играет небольшую, но важную роль в конечном размере мангала. На чертежах должны быть указаны данные по диаметру донных и боковых отверстий и их количество. Идеальное расстояние между ними — от 5 до 10 см. Их точное количество будет определено исходя из длины мангала.
Двойное дно
Мангал с двойным дном немного отличается от обычных моделей по размерам. Для этого рассмотрим популярную модель с таким дополнением. Толщина корпуса равна 0,4 см, а возможное количество шампуров — 20 (!) штук, что возможно благодаря габаритам. Длина в этом случае равна 1,95 м, ширина — 0,98 м, а высота — 2,2 м.
Высота обусловлена тем, что в этой модели есть крыша, которая не даст осадкам попасть внутрь жаровни.
Крышка
Наличие крышки в некоторых моделях никак не влияет на размеры, так как она имеет форму жаровни. Но от этого дополнения вес конструкции будет еще больше.

Как рассчитать?
Благодаря многолетнему опыту мастеров, народных умельцев, инженеров мы смогли сделать подборку лучших советов по расчету технических особенностей при изготовлении мангала своими руками.
Длина
Если вы из тех, кто хочет сделать за один заход много вкусного и хорошего мяса, то может показаться логичным, что сделать рабочую поверхность мангала нужно как можно больше.
Но учтите, что перемещение длинной конструкции в этом случае будет ограничено – мангал будет громоздкий и тяжелый. Если вы, наоборот, хотите небольшую переносную модель, следует ориентироваться на то, что при заполнении углем у вас должна в результате быть оптимальная температура для жарки.
Мастера с опытом советуют брать за основу 100 см, а дальше уже все по своему вкусу.
Индивидуальные размеры рассчитывают по специальной формуле: Хш*S=длина. В этом случае Хш представляет собой нужное количество шампуров для одновременного приготовления, a S — это расстояние между ними.

Ширина
Заранее неверны категорические утверждения о том, что ширина 0,4 метра – это идеал. Если повезет, то длина шампуров или решетки будет 0,43 м, но что делать, если меньше?
Для этого при создании чертежа мангала нужно измерить среднюю длину шампура, чтобы дальше не было никаких проблем. Популярной шириной на данный момент является 0,3 метра, так как этого вполне достаточно и это способствует экономии угля.
Но учтите, что стандартные шампуры — плоские, а значит, вы должны позаботиться о вертикальных выемках, чтобы при приготовлении пищи было легко прокручивать шампур.
Прорези округлой формы неудобны.
Глубина
Расчет глубины остается за вами, но рекомендуем придерживаться идеального варианта — 18 см .
Общая высота мангала с ножками
Обычно высоту рассчитывают строго под рост того, кто будет готовить. Для этого согните руки в локтях и измерьте расстояние до пола. В дальнейшем это избавит вас от нагибаний и не спровоцирует хондроз поясничного отдела.
Как правило, многим вполне хватает высоты в 100 см.
Полезное видео про размеры мангала
Заключение
Практически все параметры зависят от предпочтений, пожеланий и особенностей того, кто будет готовить. В целом всем оптимальные пропорции описаны в этой статье.
gidpopechkam.ru
Размер мангала для шашлыка из металла, как правильно сделать
Мангал сегодня пользуется широким спросом, ведь сложно представить человека, который бы не любил мясо, приготовленное с дымком. Но оказывается, что выбрать подходящую конструкцию сегодня не так просто, ведь жаровни представлены в широком разнообразии. И хотя появилась более современные и дорогостоящие материалы, большинство людей по-прежнему отдает предпочтение металлической конструкции.
Стандартные и оптимальные габариты
Перед тем, как определить габариты металлического мангала для шашлыка, необходимо принять во внимание требования, которые будут предъявляться к подобным конструкциям, а также свои личные пожелания. Что касается требований, то габариты мангала должны быть таковыми, чтобы жарка мяса осуществлялась оптимальным способом. А вот, принимая во внимание свои пожелания, необходимо подготовить место под мангал, чтобы его размеры и он сам отлично вписывались в общий дизайн участка.
Итак, первый размер, который необходимо учитывать при изготовлении или покупке металлического мангала, это его длина. Именно она оказывает влияние на то, сколько шашлыка сможет поместиться сразу. Если мангал вам необходим для вечеринок на большие компании, то необходимо покупать конструкцию большой длины. Иначе вам придется жарить шашлык за два захода. Оптимальной для большой компании считается длина 1 м. Если купить такой мангал, то на него может уместиться около 10 шампуров. Если вам нужно больше, то можно удлинить жаровню. Но тогда необходимо будет добавить и ножки. В противном случае ваша конструкция не будет надежно стоять.
Оптимальная длина мангала
Следующий размер, который также важен при покупке металлического мангала, это ширина. Этот показатель является постоянным. Определяется ширина длиною шампуров, которые производят стандартной длины. Таким образом, ширина у жаровни из металла составляет 30-40 см. На таком мангале можно расположить шампура, на каждом из котором будет находиться по 6-8 кусочков мяса. А вот покупать или делать более широкий мангал не стоит, так как от этого снизится его эффективность, ведь тепло будет выходить в воздух.
Оптимальная ширина
Третий, не менее важный параметр – это глубина жаровни. По стандарту она составляет 15 см. Этого вполне достаточно, чтобы уложить топливо и разложить шампур с мясом. Причем указанная глубина считается оптимальной для того, чтобы куски мяса не пригорели. Но по собственному желанию вы можете сделать жаровню глубже. Но тогда придется учитывать, что при таких габаритах мангал из металла будет нуждаться в большем количестве дров.
Глубина мангала
Ну и четвертый параметр мангала – это его высота. Он полностью зависит от роста человека, который будет жарить шашлык. Высота жаровни должна быть такой, чтобы во время приготовления блюда можно было удобно сделать за мясом и переворачивать шампура.
Оптимальная высота мангала
А вот что касается самих шампуров, то мангал из металла должен быть оснащен специальными прорезями для их расположения. Для оптимальной прожарки дистанция между ними должна составлять 4-6 см.
Как выглядит термо мангал forester, и как им пользоваться. поможет понять данная информация.
А вот как выглядит вертикальный мангал для шашлыка, и как его сделать своими руками, поможет понять данная информация.
Также будет интересно больше узнать о том, как выглядит мангал из штампованных дисков: https://2gazon.ru/postroiki/teplizu/mangal-iz-avtomobilnyx-diskov.html
Возможно вам также будет интересно посмотреть на то, как выглядит чугунная решетка для гриля на мангал.
Виды конструкций
Все металлические жаровни для шашлыка классифицируют на два типа:
мобильные;
стационарные
Первый вид жаровни может быть разборным или цельным. Разборные стоит приобретать тем, кто часто выезжает на природу или берет его на дачу. А вот как выглядят разборные мангалы с крышей, поможет понять информация из данной статьи.
Мобильный мангал
А вот цельные конструкции устанавливают у себя дома в конкретном месте. Убирать их могут только на зиму. И то, нередко их оснащают колесами, чтобы было удобно перевозить их по участку. Какие существуют проекты беседки с мангалом барбекю и печкой, и стоит ли строить для себя такую сложную конструкцию, поможет понять данная информация.
Цельный мангал
Очень востребованными сегодня остаются металлические мангалы с навесом. Таким образом, приготовлением шашлыка можно заниматься в любое время года и при любой погоде. Еще под крышей можно расположить плиту для казана, коптильню и русскую печь. Нередко такой комплекс предусматривает наличие мойки и рабочего стола.
Читайте также материал про мангалы из газовых баллонов.
Самостоятельное изготовление
Если вы решили изготовить металлический мангал своими руками, то самым оптимальным считается вариант сварки. Она способна выдержать большие скачки температуры и является намного эффективнее, чем крепеж болтами. Для выполнения работы необходимо подготовить сварочное оборудование. Его тип выбирается по желанию. Затем конструкция начинает поочередно фиксироваться и приваривать по углам. Стоит задействовать металлические уголки по бортам. Это позволит повысить прочность швов, но только конструкция станет тяжелее. А вот как будет выглядеть кирпичный мангал в беседке, и как можно построить своими руками, поможет понять информация и видео из данной статьи.
Когда каркас готов, то можно приварит к нему ножки и ручки. Их фиксация выполняется ко дну жаровни. Для этих целей задействуют металлические трубы. Если вы используете уголки, то и приварить по бортам. Следите, чтобы фиксация была надежной, так как мангал имеет довольно большой вес.
Для крепления ножек можно задействовать не сварку, а разборные элементы. За счет съемных ножек можно уменьшить размеры конструкции при ее хранении. В конце зашлифовать сварные швы и проверить жаровню на надежность.
Если вы собираетесь готовить шашлыки во время непогоды, то описанная ранее конструкция не особо для этого подходит. Для этого случая имеются навесы для мангала. Таким образом, мясо будет защищено от осадков. А вот как выглядят закрытые беседки из кирпича, и насколько сложно построить такой крытый комплекс своими руками, поможет понять данная статья.
На видео – самостоятельное изготовление мангала:
Но вот в плане исполнения такая жаровня непростая. В этом случае имеется два варианта действий:
Монтаж вспомогательного навеса, который не относится к жаровне.
Монтаж навеса непосредственно на мангал.
Первый вариант считается предпочтительным, так как можно защитить мясо и самого человека от дождя или снега. При этом процесс монтажа намного проще. А вот второй вариант нуждается в дополнительных расчетах, чтобы основа смогла выдержать вес навеса.
Крепление конструкции стоит производить на металлические углы. Это самый оптимальный вариант, благодаря которому можно облегчить сборку навеса. А вот в качестве полотна для навеса рекомендуется применять профнастил. Он является огнеупорным материалом, не реагирует на скачки температуры и обладает малым весом. Это очень важно для такой легкой конструкции. также будет интересно больше узнать о том, как выглядят беседки пристроенные к дому дачи с мангалом.
Процесс сборки особо не отличается от обычной. Нужно только позаботиться о защите огня и удобном положении основы. Таким образом, можно будет свободно готовить шашлык, не цепляясь за арматуру.
Металлический мангал сегодня считается самой распространённой конструкций для жарки шашлыков. Ее основными достоинствами считается простота установки, дешевизна и возможность изготовления собственными руками. Выбрав подходящий для себя вариант мангала, вы сможете наслаждаться вкусным и сочным мясом, а также частенько устраивать посиделки с друзьями.
Рекомендуем Вам также более подробно прочитать про очаг для костра.
2gazon.ru
Какой должен быть мангал по размерам: чертежи и изготовление
Мангалы – очень популярные изделия, которые обеспечивают возможность готовить вкусные шашлыки и другие блюда на открытом воздухе. Чаще всего для их создания используется металл. Могут стационарными или переносными.
При желании можно изготовить данную конструкцию своими силами. Сам процесс получения нужных деталей и их сварки друг с другом не составляет особого труда. Сложности обычно возникают тогда, когда нужно определить оптимальные размеры будущего мангала, а также сделать чертеж, на котором будут видны все параметры и особенности конструкции.
Устройство изделия
Для дачи наиболее часто походит стационарный мангал, который монтируется в месте на участке, предназначенном для отдыха. Рядом с ним обычно устанавливаются скамейки или малые архитектурные формы.
Положительным параметры использования стационарного мангала:
С его помощью можно готовить вкусные и необычные блюда, которые получаются ароматными и сочными благодаря жару от углей.
При самостоятельном создании данного элемента можно подобрать удобные для себя размеры.
Изготовить изделие достаточно просто, поэтому можно не тратить слишком много средств на покупку уже готовой конструкции.
Для создания используется сталь, толщина которой может составлять 10 мм или больше. Чем толще материалы, тем более долговечным будет мангал.

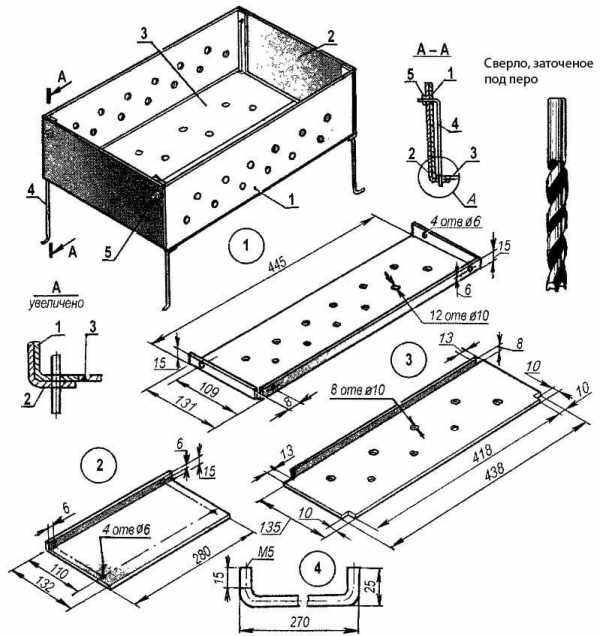

Чертежи можно найти в интернете или сделать самостоятельно.

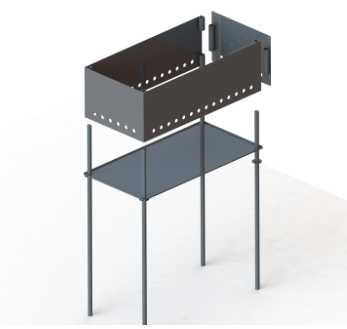

Устройство стационарного изделия считается достаточно простым:
четыре металлические боковины, две из которых длинные, а две короткие;
днище, которое должно быть целостным, без ненужных швов или лишних элементов;
ножки, которые можно сформировать из стандартных металлических уголков, причем с той стороны, которая будет углубляться в грунт, нужно заострить концы;
на длинных боковинах конструкции создаются зазубрины для шампуров;
стационарные изделия могут дополнительно оснащаться другими элементами, к которым относятся полки, столешницы, сушилки и жаровни.
При самостоятельном создании мангала можно предусмотреть даже подключение к нему трубы, через которую будет отводиться возникающий дым. Размер такого дымохода должен подходить изделию. Важно создать для него специальный чертеж.
Определение габаритов будущего изделия

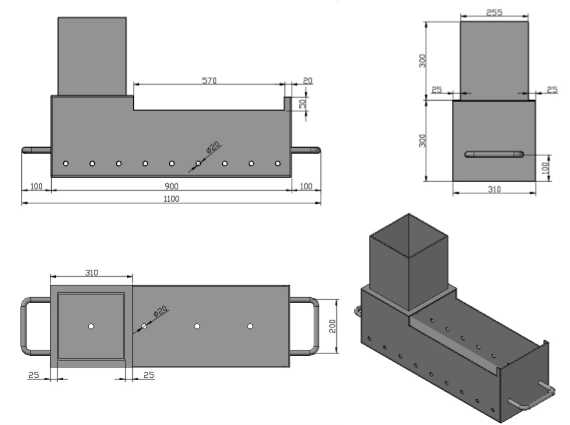

Перед процессом формирования мангала необходимо создать его чертеж, а также выбрать, какими размерами и параметрами он будет обладать. Следует учитывать, на какое количество человек будет рассчитана конструкция, кто именно будет заниматься готовкой, поскольку от его роста зависит высота изделия. При расчетах и подсчетах учитываются следующие правила и рекомендации:
Как правило, стационарная конструкция, которая устанавливается на дачном или частном участке, рассчитана на 6 человек. В этом случае габариты изделия должны быть примерно 55×35 см. Количество шампуров для такой конструкции будет равно примерно шести. Можно сделать конструкцию немного с запасом, чтобы в случае приглашения гостей не пришлось ждать слишком долго, пока прожарится больше 6 шампуров.
Длина мангала должна быть тщательно предусмотрена в том случае, если он будет применяться для барбекю. Важно, чтобы конструкция была достаточно длинной, тогда можно будет расположить на ней много шампуров.
Ширина изделия считается важным параметром. Она зависит от того, какие именно шампуры будут применяться в процессе готовки. Если дополнительно будет использоваться решетка для барбекю, то все эти элементы должны удобно располагаться на изделии.
Глубина конструкции должна быть просчитана аккуратно и правильно. Необходимо создать такое расстояние между жарящимся мясом и углями, чтобы обеспечивалась оптимальная тяга и воздействие на продукты. Стандартная глубина равняется примерно 20 см.
Высота изделия выбирается в зависимости от того, каким ростом обладает человек, который будет чаще всего заниматься процессом готовки. Важно, чтобы ему было удобно пользоваться конструкцией и не приходилось сильно нагибаться.
Когда создаются необходимые чертежи для формирования мангала, учитываются все размеры и параметры данного изделия, чтобы оно получилось качественным, удобным для использования и долговечным.
Выбор стали для создания изделия
Ещё одним важным параметром любого мангала является материал, который будет применяться для его создания. Самым оптимальным считается сталь, однако важно знать, какой толщиной она должна обладать. Наиболее часто используется материал, толщина которого равняется 10 мм, но она может быть толще или тоньше. Для долгого срока службы изделия рекомендуется выбирать как можно более толстую сталь.
Ножки, которые являются обязательными для стационарного изделия, могут быть сформированы с помощью стандартных металлических уголков. С одной стороны, которая будет углубляться в землю, они должны быть немного заострены, поскольку это гарантирует устойчивость и надежность установки всей конструкции.
Лучше всего, если дно мангала будет иметь толщину в 10 мм, стенки допускаются немного тоньше.
Самым оптимальным выбором считается жаропрочная сталь, которую можно заменить нержавейкой. С помощью таких материалов обеспечивается устойчивый к коррозии, высоким температурам и другим воздействиям мангал. С качественной сталью удобно работать, и она обеспечивает хороший результат.
Процесс формирования конструкции
Создавать конструкцию нужно по специальному эскизу.
Этапы формирования мангала:
Создается на бумаге специальный эскиз, где изображены детали будущего мангала. Они вырезаются, в результате чего получаются макеты.
По макетам на лист из стали наносится разметка. В соответствии с ней вырезаются основные части будущей конструкции, к которым относятся боковины в количестве четырех штук и дно. Две боковины должны иметь существенную длину, а две другие небольшую, поскольку такие размеры обеспечивают идеальную конструкцию.
Полученные детали мангала необходимо соединить друг с другом. Наиболее оптимальным считается применение сварочного аппарата.
В длинных боковинах конструкции с помощью сверла создаются подходящие по размерам отверстия.
К полученной коробке привариваются ножки, длина которых должна соответствовать росту владельца. Они должны быть одинаковыми.
На длинных стенках полученного мангала нужно сверху создать симметричные зазубрины, которые будут применяться для надежной и удобной укладки шампуров.
На последнем этапе работы выполняется создание и установка дополнительных элементов для мангала, а также его украшение.

poluchi-teplo.ru
Оптимальные размеры мангала для шашлыка из металла и из кирпича
Правильные размеры мангала для шашлыков, рассчитанные на предварительно составленном чертеже, не только ускорят приготовление шашлыка, но и сделают времяпровождение за готовкой максимально комфортным для повара.
Металлические
Самая оптимальная ширина металлических изделий для шашлыка должна быть 30-40 см, так как стандартный размер шампура 40 см, рассчитанный на 6-8 ломтиков мяса. Мангал из металла такой ширины будет наиболее емко сохранять в себе тепло от жаровни.
Самая часто используемая глубина жаровни 15 см. Этого вполне достаточно для хорошей прожарки мяса, чтобы оно не подгорало. Можно сделать изделие более глубокими, но чем глубже мангал, тем больше понадобится топлива.
Прорези для шампуров должны располагаться на расстоянии от 6 до 10 см друг от друга. Размер прорези должен соответствовать ширине шампура, чтобы он входил не очень свободно, но и не совсем впритык.
Часто металлические мангалы дополняются различными раскладными столиками, решетками и полочками для посуды и выкладки мяса. Их размеры полностью зависят от вида: переносной, передвижной, стационарный.
Стандартная высота металлической передвижной или стационарной шашлычницы по чертежу должна быть 1 м. Это без учета возможных крыши или дымоотвода, которые при составлении чертежа будущего очага должны обязательно учитываться. Ведь общая высота конструкции изменится, и, возможно, понадобятся более массивные ножки. Переносные мангалы имеют высоту не более 60-70 см.
Длина жаровни из металла зависит от того, как много порций мяса должны быть приготовлены за раз. Для средней семьи будет достаточно мангала на 4-6 шампуров, а вот для часто собирающихся на отдых с шашлыками компаний стоит задуматься о мангале более чем на 8 порций. Если мангал будет очень длинным, то жарящему шашлыки придется постоянно двигаться, чтобы контролировать степень прожарки мяса. Для такого мангала понадобится намного больше топлива, и он не будет хранить температуру из-за своих размеров.
Кирпичные
Кирпичные или каменные мангалы для шашлыка конструируются по чертежам.
Стационарные мангалы для шашлыка из кирпича или камня требуют фундамент. Еще учитывается площадь места, где очаг будет установлен. Параметры глубины и ширины жаровни рассчитываются по тому же принципу, что и у металлических мангалов. Глубина жаровни должна быть не менее 15 см, ширина – под размер шампура – от 30 до 40 см. Длина тут зависит от рамеров самой постройки.
poluchi-teplo.ru
Размеры мангала для шашлыка чертеж

Размеры мангала для шашлыка, чертеж удобного оборудования для приготовления различной пищи на жару.
При изготовлении конструкции, необходимо придерживаться следующих размеров:
длина – зависит о количества шампуров, которые можно разложить за один прием, например на одном метре можно разместить десять шампуров с мясом
ширина – величина постоянная, обычно составляет 250…300 (мм), при таком размере, можно нанизать на шампур 6…8 кусков мяса.
глубина – оптимальный размер 150 (мм), обеспечивает достаточное количество жара при минимальном объеме углей
С учетом выше сказанного представляем простую в изготовлении модель шашлычницы, которая состоит из следующих деталей:
Ножки.
Подпятники.
Дно.
Лицевая стенка.
Боковая стенка.
Ручки.
НОЖКИ
Изготавливаются из равнополочного металлического уголка 20х3 (мм). Являются основой конструкции, к которой привариваются подпятники, дно и стенки.
ПОДПЯТНИКИ
Выполнены из листового металла толщиной 2 (мм). Обеспечивают хорошую устойчивость на грунте.
ДНО, СТЕНКИ
Вырезаются из листового металла толщиной 3 (мм). Данная толщина защитит конструкцию от температурных деформаций во время эксплуатации.
Справка:
Отверстия, просверленные в стенках, обеспечивают постоянный приток воздуха к углям, что позволяет максимально сохранять жар в процессе готовки.
РУЧКИ
Делаем из металлического прутка диаметром 10 (мм). Обеспечивают удобное перемещение конструкции.
Как видим все просто.
Предложенные размеры мангала для шашлыка по чертежу, обеспечат эффективную работу конструкции во время приготовления пищи.
Заказать чертеж

Поделитесь с друзьями!
chertegnik.ru
