Как сделать навес для мангала своими руками: чертежи и фото

Часто владелец стационарного мангала или барбекю на садовом участке, даче, территории частного дома задумывается о навесе.

Навесы для мангалов могут быть простыми и сложными, сделанными с проходящим через них дымоотводом и без. Бывает, что барбекю устанавливаются уже в большой беседке на территории частного дома, но бывает и так, что возле мангала строят саму беседку, ориентируясь на его размеры и расположение. Также возможен вариант отдельного размещения мангала от места приема пищи на свежем воздухе, тогда навес может крепиться непосредственно к барбекю или строиться именно для него. Все эти факторы учитываются при расчете размеров навеса и количества требуемых материалов для его возведения.

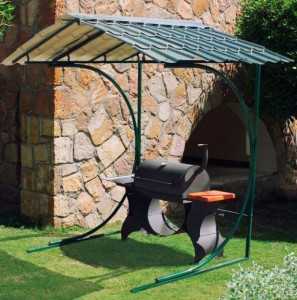

Металлические навесы для мангалов могут привариваться к мангалу или устанавливаться своеобразной беседкой над ним. Если мангал расположен у стены, навес может быть под тип крыши строения или полностью от нее отличаться: иметь как кованную, так и деревянную конструкцию. Большие металлические навесы могут быть неудобны тем, что во время дождя будет стоять большой шум от соприкосновения капель воды с металлическими листами самой крыши навеса. Возможен вариант кованных столбов. Можно использовать трубы, на которых держится деревянная конструкция крыши.

Крыши большого размера требуют и основательный фундамент для устойчивости и долговечности. Учитываются все нюансы и вариации выбора материалов конструкции и самой кровли.

Навес должен вписываться в экстерьер дачного участка или частного дома. Если есть элементы ковки, будет отлично смотреться навес в аналогичном оформлении.

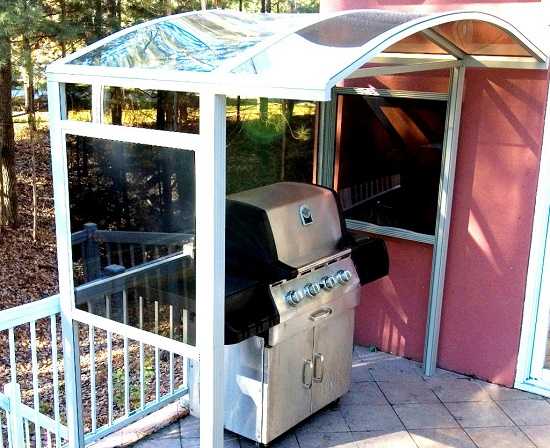

Распространен навес с покрытием из поликарбоната, который вписывается практически в любой экстерьер.

Из поликарбоната

Поликарбонат часто используется как покрытие навесов для мангалов. Его преимущества:

Имеет легкий вес и высокую прочность, способствующую длительному использованию материала даже под дождем, градом, снегом.
Если материал качественный и покрыт специальным защитным слоем, наличие которого нужно проверять еще при покупке, кровля из него послужит очень долго.
Благодаря пластичности поликарбонат может принимать большое разнообразие форм в конструкциях.
Высокие светопропускные способности.
Не пожароопасен, так как не является горючим материалом.

Из металлопрофиля

Профнастил – такой же популярный материал для кровли на дачных постройках, как и поликарбонат. Он так же используется для ограждений, что вместе с беседкой и крышей из того же материала будет смотреться очень гармонично. Плюсы:

Материал долгожитель, которому не страшна непогода.
Имеет небольшой вес.
Множество вариантов внешнего вида.
Легко переносит перепады температур, высокую солнечную активность и морозы.
При нагревании не выделяет вредные вещества и не пожароопасен, так как не горит.

Минусы этого материала, если использовать его, как покрытие беседки или навеса, – быстро нагревается летом и может создать неуютную атмосферу внутри постройки. Светонепроницаем и не так гибок, как поликарбонат.

Этот материал будет отлично сочетаться как с деревянными конструкциями, так и с кованными. Даже на столбах, декорированных камнем или кирпичом, этот материал будет выглядеть уместно.

Из металла

Для стационарного барбекю на территории частного дома или дачи весьма удачен. Можно использовать как небольшой навес для самого мангала, возможно с вмонтированным дымоходом. При сооружении своими руками или же заказе мангала с навесом у мастеров стоит уточнять, нужен ли дымоход в навесе.

Имеет плюсы:

Долговечность.
Экономичность.
Прочность.
Легкодоступность.
Огнеупорность.

Минусы:

Нагревается.
Имеет большой вес.

Оптимальные размеры такого накрытия – 4х4 м. Должен быть установлен на фундаменте.

Деревянный

Отлично впишется в любой приусадебный участок. Древесина нуждается только в обработке антисептиком и огнеупорной пропиткой в целях безопасности и долговечности. Из всех материалов древесина – не самый лучший долгожитель и проигрывает металлу или искусственным покрытиям. Это один из видов навесов для барбекю, нуждающийся в точной схеме и чертежах при планировке.

Сборный/разборный навес

Схема конструкции разборного навеса проста и не требует сварных или малярных работ, но производить сборку нужно только по чертежу, который обязательно должен быть в наличии при покупке. Все элементы уже готовы к эксплуатации и крепятся на болтах. Разборный навес можно легко перемещать по территории частого дома, садового или дачного участка. Использовать как навес для барбекю, навес для мангала.

Плюсы:

легкий;
прочный;
многоцелевой;
имеет светопропускные способности;
любые размеры доступны на выбор;
вариации цвета покрытия;
быстрая и простая сборка может осуществляться своими руками либо же мастерами после доставки;
мобильный;
не требует ухода.

Проще всего разборный навес приобрести в специализированном магазине.

К таким навесам КМ-3 для мангала: мобилен, удобен. КМ-3 можно купить или сделать своим руками дома. Концепт-навес КМ-3 легко собирается и не нуждается в каких-то дополнительных материалах. КМ-3 можно убирать на зиму, но он сделан из материалов, не боящихся перепадов температур.

Постройка простейшего варианта навеса

Если накрытие не требует основательного фундамента, используется столбчатый. Глубины достаточно в 50-60 см. Выкладывается в полтора кирпича и армируется стальной проволокой.

Каркас включает в себя нижний горизонтальный пояс, уложенный на фундамент; вертикальные стойки по углам; верхние горизонтальные обвязки; стропила, на которые будет укладываться кровля. Если навес будет большим, в центре устанавливаются дополнительные поддерживающие стойки для бруса.

Брус квадратного сечения – 10х10 см или 15х15 см.
Стропила из обрезанной доски – толщиной 4-5 см и шириной 10 см.
Для обрешетки нужен обрезной тес – толщиной 20 мм.

Пол может быть сделан своими руками из досок толщиной от 30 мм или искусственной террасной доски, не боящейся влаги и перепадов температур. Террасная доска более долговечна.

Обрешетка из теса застилается пароизоляцией или рубероидом, поверх – металлопрофиль, черепица, обработанная древесина, металл или т.п.

Пошаговое изготовление

Обязательно наличие заранее подготовленного чертежа.

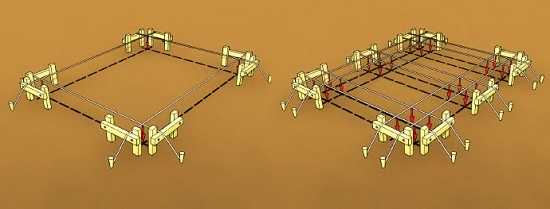

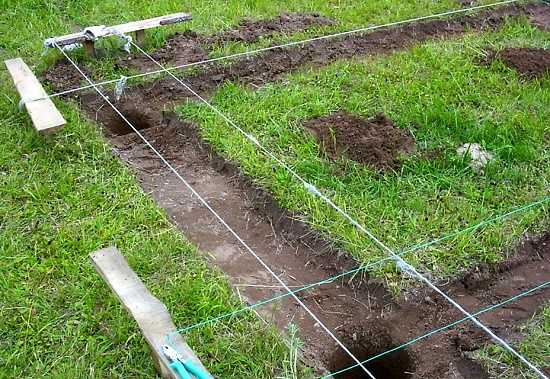

Начать работу нужно с разметки площадки. На угловых отметках забиваются колышки и между ними натягивается веревка, чтобы отметить периметр будущей постройки. Угол между веревками на колышках должен составлять 90^о.

Ямы для фундамента копаются по углам шириной 50х50 см и полметра в глубину. Над поверхностью земли столб должен быть выложен кирпичом не менее, чем на 15 см для вентиляции. Дно ямы усыпается гравием и разравнивается. Кладка – из красного кирпича на цементном растворе М300. Толщина швов должна быть не более 10 см. При кладке кирпича на нижние ряды закладывается стальная проволока, и два ее конца выводятся наружу. Ведь на них фиксируется брус нижнего яруса, чтобы предотвратить в дальнейшем смещение.

Столбы должны быть выложены на одинаковой высоте. Это можно проверить при помощи строительного уровня или лазерного невелира. Если столбы получились неровными, недостающую часть можно выложить цементным раствором. Брус для изготовления каркаса отпиливается по размеру сторон. В местах стыка на углах нужно сделать пазы в ширину бруса и глубиной ровно в половину его ширины. На столбы под брусья укладывается гидроизоляция из рубероида, защищая древесину от влаги из кирпичей, которые ее будут впитывать.

Выпиливаются вертикальные стойки равной длинны, и, чтобы закрепить их в углах, делаются крепления «шип-паз». После создания шипов и пазов стойки устанавливаются и временно крепятся раскосами из теса. Верхний ярус делается на земле или на нижнем ярусе. Так же отмеряется брус по длине, запиливаются пазы для стыковки брусьев и вертикальных стоек. Для поднятия и установки конструкции верхнего яруса понадобится помощь.

После установки верхнего яруса проверяется вертикаль стоек, и они фиксируются уже на постоянную основу, убирая временные каркасы. Лучше всего использовать для этого металлические уголки, которые после завершения постройки нужно обработать средством от ржавчины. Угол ската не имеет ключевого значения и может быть любым, но не менее 10^о.

Стропила навеса для мангала выпиливаются заранее и собираются на земле: пары стропил крепятся между собой. Потом эта конструкция, тоже не без дополнительной помощи, устанавливается, и уже на нее укладывается обрешетка из теса и рубероид.

На этом этапе делается разметка трубы для вытяжки, даже если о ней забыли во время составления чертежа. Дыму нужно куда-то деваться, и в ее отсутствии он заполнит собой пространство постройки, выходя по бокам от крыши. Вытяжка крепится над мангалом. С помощью вертикального отвеса обозначается место крыши внизу, куда будет выходить труба. По меткам вырезается ножовкой лишняя обрешетка.

Металлочерепица настилается снизу, но, если покрытие выбрано другое, выкладываться может другим способом. Отверстие для дымохода нужно обозначить на материале сразу и по надобности вырезать нужную форму еще на земле. В конце уже крепится конек.

При настиле пола стоит оставлять между досками зазоры в несколько миллиметров, чтобы влага стекала.

poluchi-teplo.ru

видео-инструкция по монтажу своими руками, особенности изделий для дачи, цена, фото

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

В этой статье мы расскажем о том, можно ли построить навес для мангала своими руками и обеспечить должную степень пожаробезопасности готового сооружения. Кроме того, мы рассмотрим основные моменты, связанные с проведением строительных работ и рассмотрим критерии выбора стройматериалов.

Тема строительства приспособлений для готовки на природе приобретает все большую актуальность с началом дачного сезона, когда большинство соотечественников проводит все своё свободное время, занимаясь обустройством загородного дома и прилегающего участка.

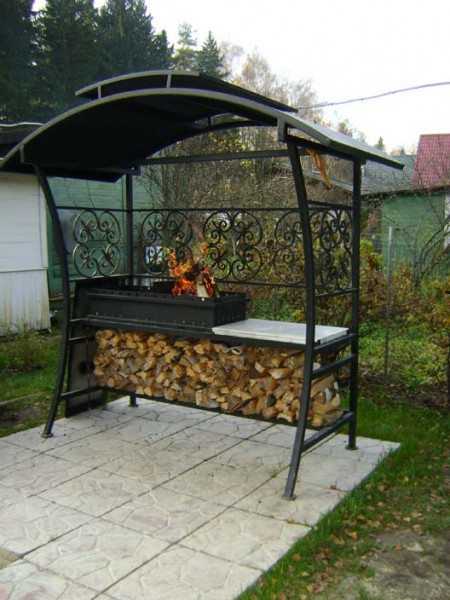

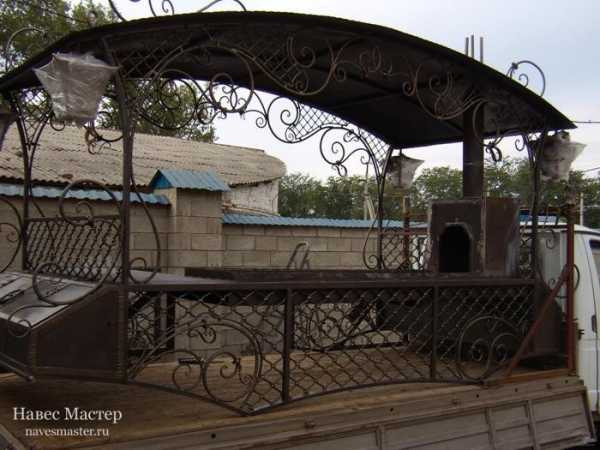

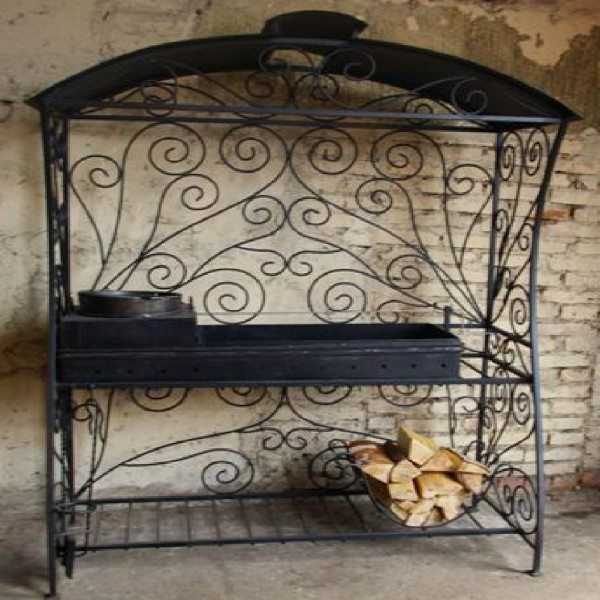

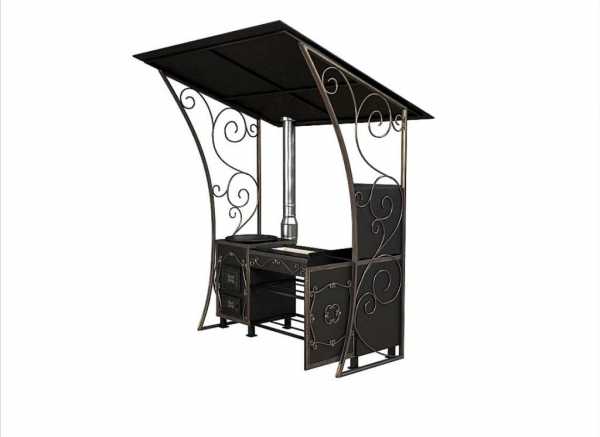

Кованый неразборный мангал с навесом

Перед тем как рассказать о том, как изготовить навес над мангалом своими руками, рассмотрим особенности конструкции жаровни.

Конструкционные особенности стационарных жаровен

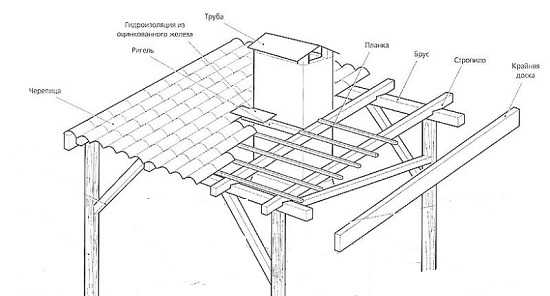

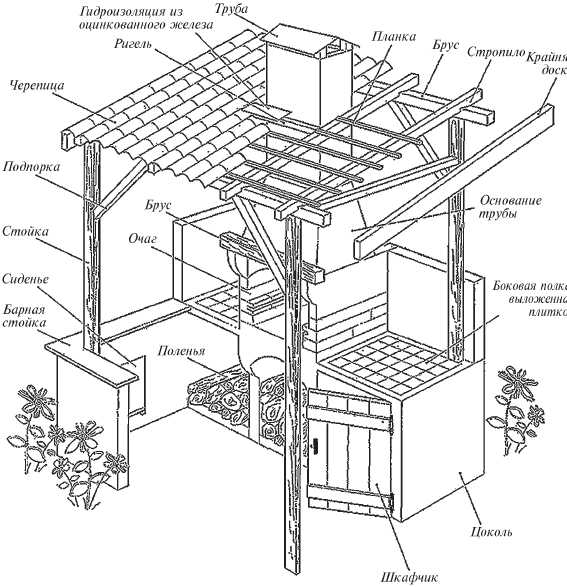

Схема жаровни с черепичной крышей

Стационарные мангалы с навесом состоят из пяти основных элементов, среди которых отметим следующее:

Фундамент — выполняет защитную функцию и способствует устойчивости всего сооружения. Фундамент стационарного мангала делается из армированного металлическими прутьями бетона или из цементно-бутовой кладки.
Емкость для разжигания огня (короб) представляет собой конструкцию, собранную из огнеупорного кирпича, реже из металла.
Колосниковая решётка – элемент, расположенный в нижней части сооружения и отвечающий за удержание золы и за подачу воздуха к горящему топливу. В большинстве случаев решётка изготавливается из листовой стали, в которой высверливается большое количество вентиляционных отверстий.
Поддув – предназначен для регулировки подачи воздуха. Устройство представляет собой подвижный лючок или заслонку, прикрывая которую можно ослабить или усилить тягу.
Навес (крыша) – очень полезный конструкционный элемент, который делает жаровню всепогодной. На сегодняшний день разработано немало конструкций защитных крыш. Все эти сооружения предназначены для предотвращения попадания в жаровню осадков и мусора. Кроме того, через защитную крышу может проходить дымоход, если конечно жаровня им оборудована.

Важно: Навесом, для жаровни, установленной в летней беседке, может служить кровля крыши беседки.
Такое решение экономически выгодно, но если беседка деревянная, потребуется соблюдение дополнительных мер пожарной безопасности.

Материалы, пригодные для изготовления навеса

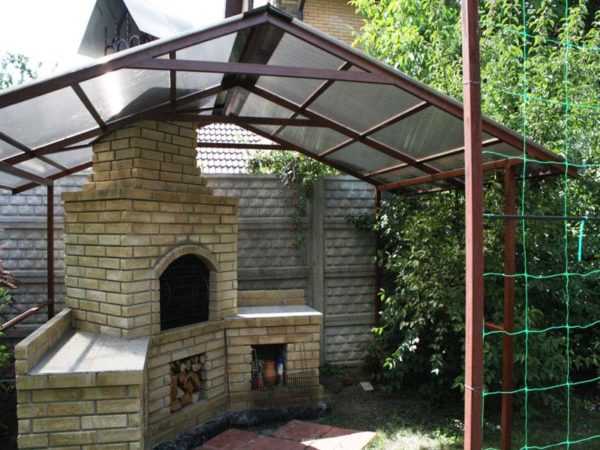

На фото жаровня под крышей из поликарбоната

Повсеместно используются разные мангалы для дачи с навесом, которые отличаются друг от друга конструкционными особенностями и типом использованных при производстве материалов.

Рассмотрим то, какие материалы можно применить для изготовления пожаробезопасной и долговечной крыши.

Листовая сталь с толщиной не менее 1 мм	Отличный выбор для устройства пожаробезопасной и надёжной кровли. Стальной лист небольшой толщины может быть уложен как на металлические, так и на деревянные каркасы. Учитывая внешнее расположение мангала, крышу лучше изготавливать из оцинкованной стали, которая характеризуется большей устойчивостью к негативному воздействию факторов внешней среды.
Поликарбонат – полимерный кровельный материал, склонный к возгоранию.	Изготавливая мангал под навесом, поликарбонат, в качестве кровли необходимо устанавливать как можно выше. Как правило, поликарбонат в качестве кровельного покрытия применяется при обустройстве крыш беседок, внутри которых эксплуатируется жаровня. Так или иначе, от верхней части жаровни до кровельного материала должно быть не менее 1,2-1,5 метра
Профнастил (металлический деформированный лист).	Неплохой выбор как для обустройства кровель общих с беседкой, так и для устройства отдельного навеса для мангала. Профнастил характеризуется простотой механической обработки и монтажа, что благоприятно сказывается на себестоимости готового навеса.
Асбестоцементный шифер.	В продаже встречается нечасто, так как из-за низкой экологичности его производство повсеместно сокращается Тем не менее, шифер из-за доступной цены традиционно применяется для изготовления недорогих навесов и крыш.

Важно: Навесы из шифера не следует опускать слишком близко к мангалу, чтобы под воздействием высоких температур кровельный материал не треснул.

После того как мы определились с подбором покрытия, необходимо выбрать материалы для изготовления каркаса.

Чаще всего, для изготовления каркаса навеса применяется металлический профиль или пиломатериалы. Рассмотрим основные способы строительства навесов с использованием перечисленных материалов.

Сборка навесов из профильной трубы

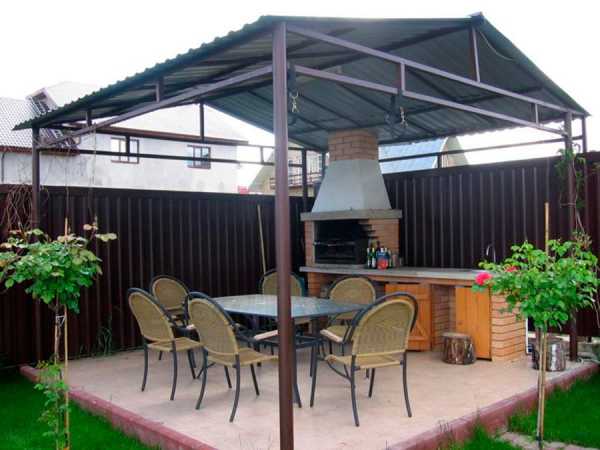

Конструкция, собранная из профильной трубы

Профильная стальная труба — это превосходное решение для сборки прочных и надежных металлоконструкций, цена которых оправдана долговечностью.

Инструкция сборки металлических конструкций предполагает использование сварочного аппарата. Если сварочного аппарата нет, можно ограничиться применением специальных метизов, которые используются при сборке теплиц из профильной трубы.

Монтаж кровельного материала на каркас из профильной трубы осуществляется с применением саморезов, которые вкручиваются в предварительно просверленные отверстия малого диаметра. Поэтому, приступая к сборке навеса, целесообразно располагать мощным шуроповертом.

Сборка навесов из пиломатериалов

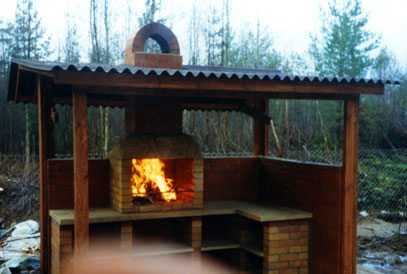

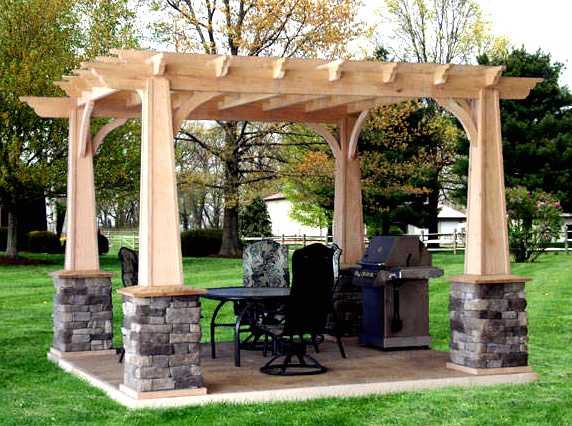

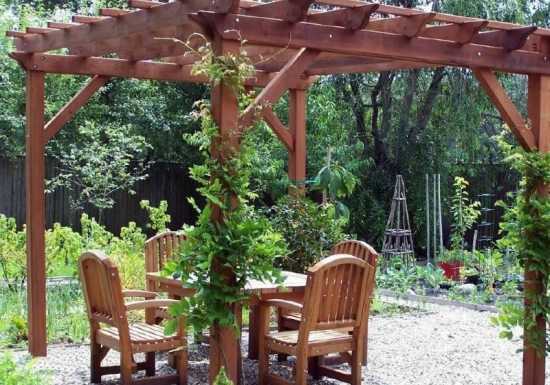

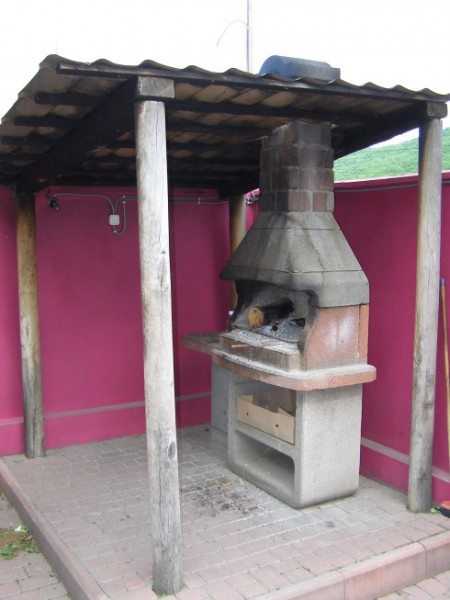

Простой навес на деревянных опорах

Применение пиломатериалов гарантирует простоту монтажа, так как древесина легко режется, сверлится и шлифуется. Более того, обширный ассортимент пиломатериалов, представленный на рынке, позволяет выбрать заготовки различных типоразмеров.

Схема навеса, который можно применить в качестве беседки

Важно: Недостатком деревянных конструкций является их невысокая устойчивость к высоким температурам и к факторам внешней среды.

Чтобы повысить пожаробезопасность дерева, каркас целесообразно пропитать антипиренами. Для того чтобы дерево не гнило вследствие длительной эксплуатации на открытом воздухе, его обрабатывают антисептиками и покрывают слоем лакокрасочных материалов.

Вывод

Итак, мы рассмотрели то, из каких материалов можно изготовить навес для мангала на даче своими руками. Осталось приобрести необходимые материалы и приступить к работе в соответствии с предложенными схемами. Больше полезной информации вы сможете обнаружить, посмотрев видео в этой статье.

krovlyakryshi.ru

Навес для мангала: предназначение, особенности, виды

Ни один дачный сезон не обходится без шашлыков или барбекю на свежем воздухе. Но, чтобы не только красоту летнего отдыха, но и аппетитно приготовленный шашлык не испортил неожиданный дождь, следует подумать о том, чтобы защитить мангал навесом.

Само слово мангал имеет несколько трактовок, но обобщенно оно означает жаровня или корзина с углем. А вот слово навес трактуется как крыша или завеса на опорах. Таким образом, мангал под навесом – это не просто очаг под крышей, а целое конструктивное сооружение, которое при правильном построении и размещении может стать уютным и любимым местечком дачного отдыха.

Общие конструктивные особенности навесов

Прежде чем приступить к установке навеса, следует определиться, каким он будет независимо от его основного функционального назначения.

Если планируется установить временный мангал, который после окончания дачного сезона придется разобрать и убрать на зиму, тогда, соответственно и навес следует выбирать разборного типа.

Для повышения комфортности сооружения навес можно дополнительно оборудовать зеркальным экраном и/или легкой стеновой завесой с северной стороны сооружения. Тогда отдыхающим под таки навесом не будет грозить не только косой дождь, но и порывы ветра.

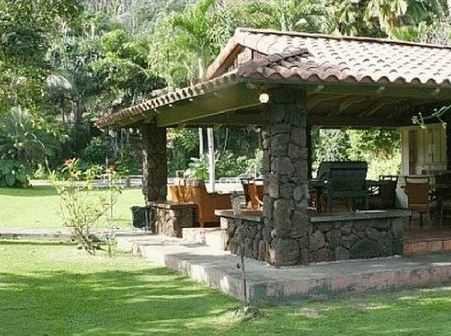

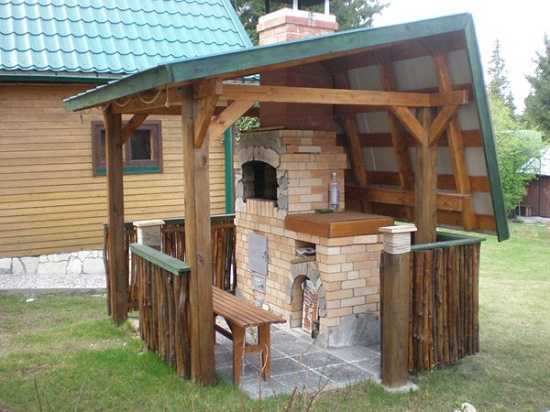

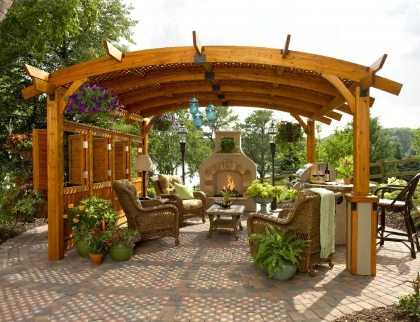

Навес для мангала из дерева

Если же предпочтение отдается стационарному навесу, то его следует размещать ближе к дому, возможно даже таким образом, что одна из стен дома являлась по совместительству одной из опор навеса.

Внимание! При установке навеса рядом с домом следует четко соблюдать все правила безопасности во избежание случайного возгорания от открытого очага мангала.

Независимо от вида навеса к его конструкции предъявляются следующие основные требования:

высота навеса обязана составлять не менее 2000 см. Это поможет избежать его перегрева;
сечение конструктивных элементов навеса должны по размерам соответствовать сечениям самой конструкции;
фундамент для мангала с навесом должен быть выполнен из расчета веса основной конструкции;
навес не должен располагаться вблизи легковоспламеняющихся строений и предметов.

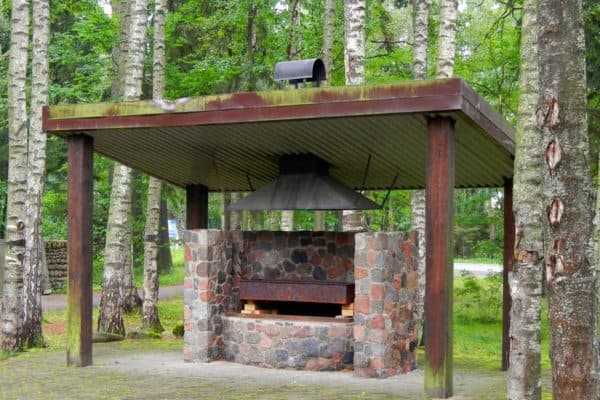

Навес для мангала из металла

Место для мангала с навесом

Конечно, месторасположения будущей конструкции полностью зависит от предпочтений хозяина. Однако и здесь есть свои особенности. Прежде всего это соблюдение требований пожарной безопасности. Не стоит располагать навес рядом с деревянным забором или дачными постройками, которые могу легко воспламениться.

Также не стоит оборудовать мангал с навесом на границе с соседским дачным участком. Это не вполне удобно, да и другие дачники не всегда обрадуются такому «соседству».

Но кроме этого следует обратить внимание и на создаваемые и имеющиеся декоративные элементы. Однозначно не стоит располагать навес рядом с местом хранения садового инвентаря, с мусорной или компостной кучей. Вряд ли такой пейзаж усилит аппетит гостей.

Какие бывают глубокие бассейны для дачи, можно увидеть в данной статье.
Как происходит гидроизоляция бассейна изнутри, можно увидеть из данной статьи.
Сколько сыпать медного купороса в бассейн, указано здесь: https://2gazon.ru/voda/uhod-r-voda/mednyj-kuporos-dlya-bassejna-dozirovka.html

Обустройство фундамента

Многие дачники ошибочно предполагают, что для такой легковесной конструкции, как навес, не стоит создавать специально оборудованную площадку. Конечно, можно поставить навес прямо на почву, разжечь огонь и приступить к приготовлению шашлыков. Но этот замечательный отдых продлится только до первого летнего ливня, после которого почва размякнет и осядет.

Вместе с ней осядет и накренится построенный навес, который будет уже напоминать не летнее место для отдыха, а подобие Пизанской башни. Да и непросохшая земля под навесом не привнесет комфорта барбекю-пати.

Фундамент для навеса

Поэтому место для навеса с мангалом все-таки следует оборудовать. И первым этапом послужит обустройство фундамента. Выполнить фундамент можно из бетона, кирпича или просто гальки, главное, чтобы это был огнеупорный материал.

Если навес планируется расположить в углу дачного участка, то площадку можно искусственно приподнять на 25-30 см. А если, наоборот, для шашлыков выбрано место в центре участка, тогда площадку следует немного утопить в почву, оградив небольшой подпорной стенкой. В этом случае по периметру сооружения можно поставить удобные стульчики или кресла.

Хорошим дизайнерским решением станет оборудование дорожек или небольших тропинок, ведущих от навеса, например, к дому или туалету.

Как выглядит чаша для бассейна из полипропилена, указано в статье.
Какое средства для очистки воды в бассейне лучше всего применять. указано в данной статье.
Как выглядит надувная горка с бассейном для дачи, указано здесь: https://2gazon.ru/voda/bassejny/detskij-naduvnoj-s-gorkoj-dlya-dachi.html

Виды навесов по материалу изготовления

Навес для мангала или барбекю имеет две основные функциональные особенности: защита очага от непогоды и обеспечение комфортности общего сооружения. Как правило, такие конструкции представляют собой небольшую беседку с очагом, расположенным в центре и расставленной по периметру садовой мебелью.

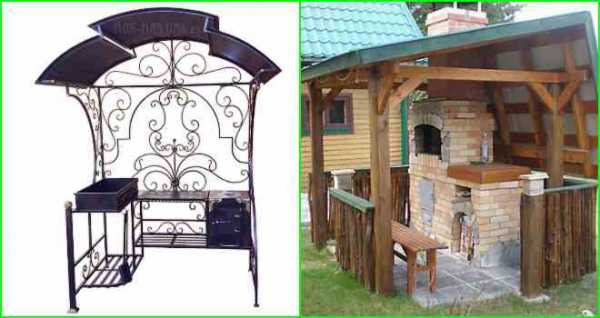

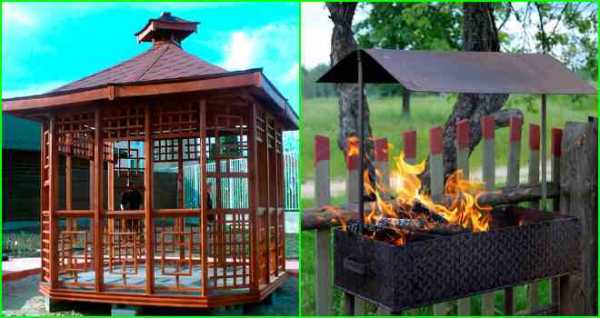

Виды навесов для мангала

Для изготовления навесов применяются в основном такие материалы, как металл, дерево, профнастил, ондулин, металлочерепица или поликарбонат. Все эти материалы имеют неплохие показатели износостойкости, высокую несущую способность, прочности, устойчивости к механическим повреждениям и негативным атмосферным влияниям. Особой популярностью у дачников все же пользуются навесы из дерева и/или металла.

Металлические навесы

Для металлического козырька следует предварительно обустроить столбчатый фундамент. К последующим работам можно будет приступить лишь через пару дней, после полного застывания бетона.

Из инструментального набора понадобятся: сварочный аппарат, перфоратор, дрель, ножовка по металлу, болты, саморезы, металлические трубы d80 и меньше, профильный уголок.

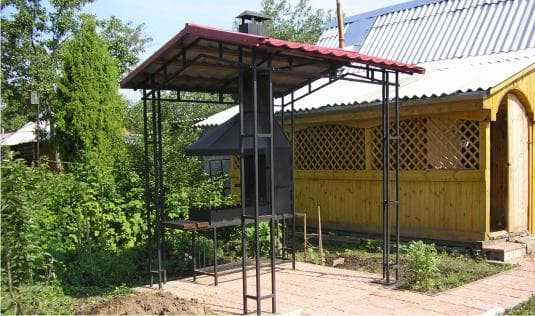

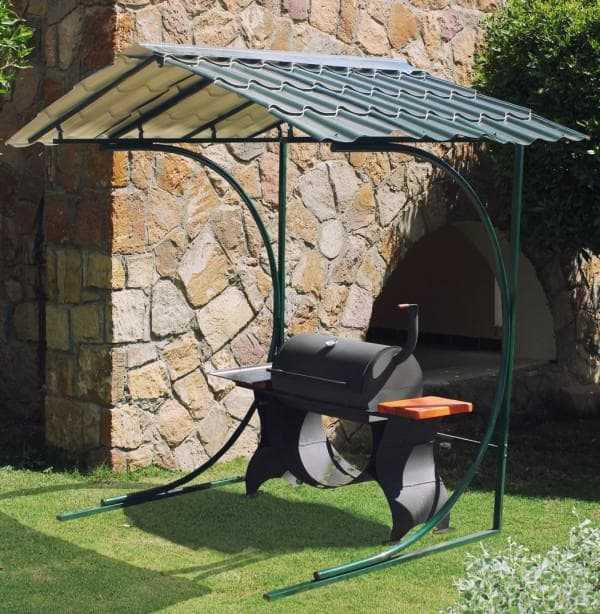

Металлический навес для мангала

Когда бетонная подушка полностью просохнет, то по всему периметру фундамента привариваются металлические трубы. Они станут основой для будущей конструкции, которая собирается из уголков и профилей при помощи сварки. В качестве крыши полученной конструкции кроме металла можно использовать поликарбонат или натянуть простой тент. Для такой конструкции подойдёт мангал из газового баллона, фотографии которого можно посмотреть в данной статье.

Деревянные навесы

Одним из наиболее практичных вариантов обустройства навеса для барбекю является навес из дерева. Он обладает рядом преимуществ: долго не нагревается на солнцепеке, удобен в работе и полноценнее всех других материалов создает ощущение комфорта, домашнего уюта и одновременной близости с природой.

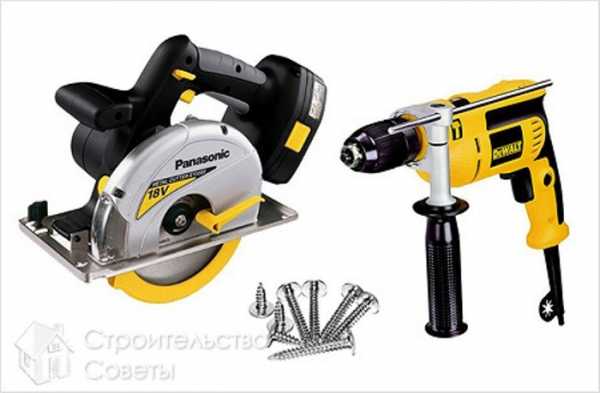

Для работ по изготовлению навеса для дерева понадобятся: пила, шуруповерт, деревянные стропила, деревянная обрешетка, саморезы, шурупы.

Также как и под другой навес под деревянный требуется оборудовать фундамент с последующей бетонной заливкой. К основанию крепятся вертикальные деревянные столбы-стойки. В этих балках выполняются специальные пазы, к которым крепятся уже горизонтальные балки. Горизонтальные стропила должны пройти по периметру всей конструкции. Это обеспечит ей еще большую устойчивость.

Крепление должно осуществляться при помощи строительных шурупов. Гвозди в этом случае не подойдут, так как такое соединение не будет обладать надлежащей прочностью и устойчивостью. Затем к стропилам следует прикрепить обрешетку, на которую в свою очередь будет смонтирован сам навес (кровельный материал).

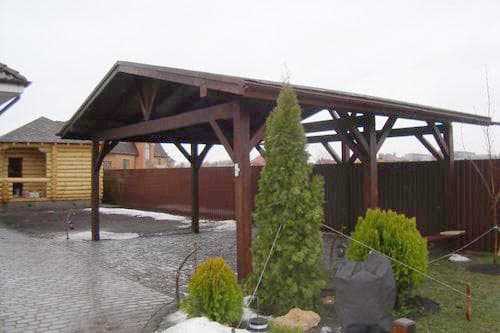

Деревянный навес для мангала

Стоит помнить, что независимо от выбранного материала (комбинации материалов) все конструктивные части сооружения должны быть обработаны специальными растворами и лако-красочными материалами. Это поможет предотвратить порчу сооружение от негативного воздействия снега или дождя, а также от различных механических повреждений. По данной конструкций можно разместить уличные печи мангалы барбекю.

Сооружение навеса для мангала на видео

Посмотреть все этапы сооружения навеса для мангала своими руками можно на ниже представленном видео

Отдых на даче ни в коем случае не должен быть испорчен банальными дождем или ветром. Гости должны наслаждаться ароматными шашлыками или барбекю независимо от количества туч на небе. Этого поможет избежать грамотно построенный навес для мангала. Он не только защитит гостей и, собственно, само блюдо от неожиданного дождя, но станет и прекрасным дизайнерским решением ландшафта дачного участка.

Рекомендуем Вам также более подробно прочитать про изготовление козырьков над входом.

2gazon.ru

конструкции из поликарбоната, а также изделия из металлопрофиля, их способы установки своими руками в вашем дворе, фото

Зона барбекю на даче позволяет превратить собственный участок не только в скорую продуктовую помощь, но и в место отдыха и приятного проведения времени. Чтобы превратности погоды не помешали вашим планам, необходимо соорудить навес. Каким именно будет навес для барбекю зависит от ваших возможностей и предпочтений. Рассмотрим основные варианты, которые популярны среди наших соотечественников.

Навес для барбекю обеспечит высокий уровень комфорта во время отдыха на природе

Какой навес будет самым удобным?

Конструкция может быть основательной, а может представлять из себя облегченное изделие

Навес, обустроенный на даче, может быть нескольких основных видов:

Отдельно стоящие или пристроенные. Пристроенные конструкции возводятся одной стороной непосредственно к стене дома, над крыльцом или над входом. Отдельные навесы располагаются обособленно.
Прямые или наклонные изделия, могут быть односкатными или двускатными, а также любой сложной формы, на которую хватит фантазии дизайнера или заказчика.
Декоративные или функциональные конструкции. Если задача первых дополнить ансамбль усадьбы и стать уникальным элементом ландшафтного дизайна, т о последние могут отличаться лаконичностью и простотой, но при этом являться отличным защитником от ветра, пыли, зноя и даже холода.

Выбирая удобный навес для барбекю, стоит позаботиться о его функциональности. Конструкция должна радовать глаз домовладельцев и вписываться в окружающий экстерьер, но кроме этого она должна обеспечивать комфорт во время пикника при любой погоде.

Материал и конструкция навеса для барбекю зависит от ваших предпочтений

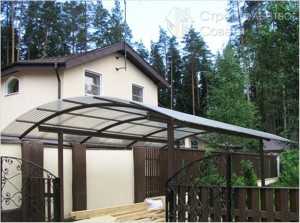

5 причин выбрать поликарбонат

Поликарбонат как материал для строительства, появился не так давно, но завоевывает заслуженную популярность. Вот его основные преимущества:

Навес из поликарбоната может стать элегантной деталью экстерьера вашего дома

Его небольшой вес позволяет справиться со всеми работами самостоятельно. При этом листы материала не бояться высоких нагрузок: им нипочем град или тающий снег.
Чтобы сроки эксплуатации поликарбоната соответствовали обещанным 50 годам, перед покупкой убедитесь, что материал имеет специальный защитный слой.
Гибкость поликарбоната сложно сравнить с другими строительными материалами. Благодаря этому уникальному свойству ваш навес может принимать самые причудливые формы: от традиционной кровли на опорах до уютной ракушки.
Уникальность материалу придает и его высокая светопропускная способность. Если зона вашего отдыха расположена в саду, то вместо глухой крыши вы будете созерцать верхушки деревьев и солнышко, выглядывающее сквозь облака. Благодаря поликарбонату, навес для барбекю, пристроенный к дому, не создаст в комнатах вечный полумрак.
Зона барбекю отличается повышенной пожароопасностью. Поликарбонат — абсолютно негорючий материал, что позволяет его использовать даже недалеко от открытого огня.
Поликарбонат позволяет создать конструкции самых причудливых форм

5 достоинств конструкции из металлопрофиля

Если у вас нет профессиональных строительных навыков, то лаконичный навес из профнастила станет блестящим решением для первого опыта

Профнастил не менее популярный материал, чем поликарбонат. Он широко применяется при изготовлении ограждений и стал одним из наиболее востребованных кровельных материалов. К достоинствам навесов из металлопрофиля можно отнести:

Оцинкованная сталь, защищенная полимерным покрытием, будет служить долго, станет надежной преградой между вами и непогодой.
Листы профнастила также имеют небольшую массу, что позволяет заниматься возведением конструкции самостоятельно.
Материал имеет прекрасный внешний вид, а защитное покрытие предотвратит его разрушение.
Профнастил легко переносит перепады температур, механические воздействия, солнечную активность. высокую влажность.
Металлопрофиль не подвержен горению, при нагревании не выделяет вредных веществ.

В отличие от поликарбоната, летом он может достаточно сильно нагреваться на солнце, что снизит комфорт пребывания под навесом. Гибкость и светопроницаемость, присущая поликарбонату, на металлопрофиль не распространяется.

Сочетание различных материалов позволит создать небольшое произведение искусства на вашем участке

Что нужно для возведения навеса

Начиная строительство навеса, необходимо запастись инструментом, без которого работы будут невозможны:

Для раскроя листов понадобится циркулярная пила, болгарка. Если такого оборудования нет под рукой, то выбирайте поставщика материала, предоставляющего услуги резки.
Сверление отверстий, а также точечное крепление саморезов производится при помощи дрели и шуруповерта.
Герметизация стыков производится при помощи алюминиевой, перфорированной ленты или специального профиля, если навес из поликарбоната.
Также понадобится строительный уровень, молоток, набор гаечных ключей, несколько отверток.

Инструмент, необходимый для возведения навеса

Когда внешний вид и местоположение навеса уже утверждены всеми домочадцами, нужно определиться с конструктивными несущими элементами изделия. Для них могут использоваться:

деревянный брус;
металлический уголок;
армированная труба;
кирпичные столбики, внутри которых деревянный или металлический каркас.

Для облегчения работы домашнего мастера производители начали выпуск наборов для навесов. Комплект, предназначенный для сооружения навеса, доставляется прямо на участок, владельцу остается только собрать его по принципу конструктора. В ассортименте встречаются не только типовые наборы, некоторые производители готовы создать комплект по эскизу и размерам заказчика.

Устанавливаем навес своими руками

Как и любое строительство возведение навеса для барбекю имеет свои этапы. Вот основные из них:

Планирование. Перед началом работ необходимо подготовить территорию, на которой будет размещен навес, после чего разметить ее. Если вы намерены обеспечить полный комфорт, стоит позаботиться о подведении электричества и водоснабжения.
Основание под несущую конструкцию может быть выполнено в нескольких вариантах. Прекрасной опорой станет кирпичная кладка, монолитная заливка с применением съемной опалубки или асбестовая труба, залитая бетоном.
Несущие конструкции могут быть как новые, так и прежде использованные. Выбирая в качестве опор деревянный брус, вы сможете установить навес без дополнительной помощи профессионалов. Если же ваш выбор — металлический каркас, то понадобится помощь сварщика. Можно соединить металлические элементы и при помощи болтов, но сварка остается наиболее надежным видом соединения.
Кровельная обрешетка изготавливается в зависимости от предполагаемой нагрузки на нее. Если в качестве кровли вы планируете использование поликарбоната или металлопрофиля, то мощная конструкция не понадобится.
При обустройстве кровли не стоит забывать о нагрузках, которые выпадут на ее долю во время снегопадов и при порывах ветра.

Post Views: 187

navesmaster.ru

Навес для барбекю: подбор конструкции и установка

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Навес для барбекю сделает ваш отдых на даче особенно комфортным.

Благоустройство дачного участка – это залог комфортного отдыха. Особенно важно оборудовать удобное место во дворе, и наиболее приемлемым решением будет зона барбекю под навесом. Мы расскажем об особенностях и этапах монтажа навеса над барбекю.

Навес для зоны барбекю

Особенности и требования

Добротный навес – гарантия вашего уюта.

Навес для зоны отдыха с источником открытого пламени, каковым является мангал или барбекю, требует особого подхода. Часто вместо мангалов используются уличные печи, оборудованные дымоходами, а это прибавляет трудностей, связанных с выводом трубы через кровлю навеса.

Дымоход необходимо правильно провести сквозь кровлю.

Как правило, в зоне летней открытой кухни ставят такие конструкции:

По всем правилам место для установки мангалов или разведения костров выбирают в отдалении от дома, чтобы обезопасить капитальные постройки от огня и дыма. Это значит, что конструкция навеса предполагается отдельно стоящей на собственных опорах;
Чаще всего используют капитальные неразборные сооружения, так как модульные шатры и тенты плохо подходят для укрытия под ними источников огня и дыма;
Размеры укрытия должны быть достаточными для установки под ним обеденного стола на 8 – 10 человек, стульев, стола для приготовления пищи, прочей хозяйственной мебели и, собственно, мангала или печи. Кроме того, желательно оставить место для свободного прохода между всеми этими предметами;
Желательно навес дополнить боковыми заграждениями по типу беседки, они спасают от ветра и бокового дождя, любопытных взглядов, дают ощущение защищенности и комфорта;
Под ногами можно оставить землю, так будет чувствоваться близость к природе, а можно соорудить стяжку или деревянный пол. Здесь каждый решает сам, что ему ближе;
Опоры навеса и другие детали конструкции должны быть изготовлены из негорючих материалов. В случае использования древесины, она в обязательном порядке пропитывается комплексом средств, в число которых входят антипирены.

Навес над барбекю должен быть достаточно вместительным.

Важно! Если сооружение предполагается использовать только летом, тогда можно вместо стандартной кровли сделать перголу – крышу в виде решетки, оплетенной вьющимися растениями. Сквозь такую крышу будет свободно уходить дым, а вот солнце и мелкие дожди страшны не будут.

Материалы

Металлоконструкции практичны и не горят, но смотрятся в саду, как видно на фото, они плохо.

Для успешного строительства навеса важно правильно подобрать материалы. Здесь одним из определяющих факторов является бюджет, ибо цена построенной своими руками деревянной конструкции в разы отличается от стоимости профессиональной постройки из камня или металла.

Профессиональные сооружения – это красиво, удобно, но дорого.

Наиболее практичной, долговечной и надежной будет постройка из кирпича: этот материал не горит, долго служит и не боится воздействия атмосферных явлений. Однако такая конструкция требует серьезного подхода, расчетов, земляных работ, бетонировки фундамента и участия каменщиков, разнорабочих и проектировщиков.

Каменные постройки наиболее надежны и практичны.

Также высокой практичностью отличаются металлические постройки, которые на порядок дешевле каменных, проще в монтаже и также не горят и не боятся открытой улицы. Но здесь возникает другая проблема: такие конструкция плохо вписываются в ландшафт загородного участка.

Древесина отлично впишется в общую атмосферу.

Важно! Наиболее подходящей для самостоятельного изготовления является конструкция из древесины. Однако следует помнить, что древесина должна быть качественной и обработанной комплексом средств, в состав которого входят антипирены, фунгицидные препараты и гидрофобные пропитки.

Монтаж

Строим навес-перголу над барбекю.

Для тех, кто хочет строиться своими силами, наша инструкция по строительству перголы над зоной барбекю:

Размечаем площадку. Мы будем строить небольшую перголу 3х3 метра, поэтому все просто: строим квадрат, сравниваем диагонали и в углах копаем 4 ямы глубиной 70 см диаметром 30 – 35 см;

Делаем разметку и копаем ямки.

Берем 4 трехметровых бруска 150х150 мм, с одного конца вскрываем битумной мастикой, вставляем в ямы, выставляем строго вертикально под отвес, фиксируем временными опорами из досок, заливаем бетоном 1:3:5;

Бетонируем столбы.

Берем 4 доски 150х50 мм длиной 350 см и с их помощью обвязываем столбы между собой. Обвязка производится так: заподлицо с верхним торцом столба монтируем две доски мебельными болтами, доски крепим с двух сторон столба, связываем столбы парами – два с одной стороны, два с противоположной;

Обвязываем противоположные пары столбов с двух сторон.

Берем 7-8 досок такого же сечения, как и обвязка, и монтируем их с шагом 40 – 45 см на ребро перпендикулярно обвязке. В местах соприкосновения с доска

krovlyakryshi.ru

Самостоятельное строительство навеса для мангала или барбекю

Навес для мангала или барбекю – неотъемлемый атрибут практически любой зоны отдыха, в которой отведено место для приготовления пищи. Исключение составляют гриль-беседки, где все находится под одной крышей. В остальных случаях приходится браться за самостоятельное возведение укрытия для источника огня.

В этой статье мы рассмотрим недорогие варианты простых навесов для мангалов – из поликарбоната, дерева и т. д. Также здесь есть пошаговое руководство по монтажу деревянной постройки.

Разновидности навесов для мангалов и барбекю

Ниже приведены четыре варианта укрытий для источника огня: два деревянных и два металлических.

Деревянные навесы для барбекю и мангала

Самый простой вариант – деревянный или металлический навес для мангала, монтированный к стене дома. Пристройка собирается быстро, самостоятельного фундамента или сколько-нибудь серьезного основания не требует. Строится такой навес для барбекю своими руками в буквальном смысле из подручных материалов. Это могут быть обрезки бруса, досок, ветви деревьев и т. д. Дополнительно потребуется небольшое количество метизов для крепежей.

Обратите внимание: единственный недостаток такого навеса для барбекю или мангала – его нельзя монтировать к деревянным домам. Это связано с тем, что источник огня будет находиться непосредственно под стеной, а, следовательно, она должна быть жаростойкой. Кроме того, постройка не может находиться вблизи окон, вентиляционных отдушин и наружных блоков кондиционеров.

Пример изготовленного навеса над мангалом своими руками: фото пристенной конструкции из дерева

Если дом деревянный, то построить отдельно стоящий навес для мангала на даче своими руками будет лучшим решением. Такая конструкция немного сложнее, массивнее и потребует организации фундамента, в отличие от укрытия для барбекю, описанного выше, – оно устанавливается на отмостке дома. Однако тут есть и свои плюсы – не нужно думать о том, что дым от печи барбекю будет затягиваться в жилые помещения через окна или систему вентиляции.

Фото барбекю из кирпича под навесом из профнастила

Постройки из металла

Также навес над мангалом своими руками несложно собрать из алюминиевого профиля в сочетании с поликарбонатом. Конструкция получается легкая, времени на сборку уйдет минимум, а инструментов, кроме шуруповерта и болгарки не потребуется. Боковые стороны забираются поликарбонатом или оставляются открытыми. При желании такое укрытие можно сделать сборным или переносным – тут все зависит от его размеров и наличия/отсутствия фундамента.

Обратите внимание: поликарбонат – это пластик, хоть и с высокой устойчивостью к перепадам температур. Поэтому часть крыши, находящаяся непосредственно над источником огня в барбекю или мангале должна быть не менее чем в 1,5 метрах от емкости с углями.

Навесы для барбекю: фото постройки из алюминиевого профиля и цветного поликарбоната

Следующий вариант навеса для барбекю на даче, который мы предлагаем вам рассмотреть, собирается также из металлических труб или профилей. Его главное отличие от предыдущего – конструкция крыши. Она двухъярусная, причем из первого уровня во второй сделано отверстие – своего рода дымогон. Кровля при этом может быть любой – из поликарбоната, черепицы, дранки, полиэстера и т. д. Подойдет для высоких печей барбекю со встроенной кухонной зоной.

Навес для мангала: фото постройки с двухъярусной крышей

Строим укрытие для мангала/барбекю своими руками

Ниже мы рассмотрим монтаж деревянного навеса для мангала или барбекюшницы, на четырех или шести опорах, под крышей с отверстием для трубы. Самая длительная часть строительства – устройство фундамента: на его застывание потребуется 3-4 дня. Само укрытие монтируется за один рабочий день.

Подготовительные работы

Создание навеса над барбекю является пусть и не слишком масштабным, но все-таки строительством. Поэтому для начала придется сделать эскиз, а уже по нему – чертеж со всеми размерами. После на основании чертежа рассчитываем и приобретаем/отбираем нужные материалы. Для примера возьмем деревянную постройку на 6 столбах. Материалы:

6 брусьев сечением 10х10 см – для опор.
4 бруска сечением 10х4,5 см – для поперечных балок.
Бруски сечением 10х4,5 см – для продольных несущих. Количество зависит от длины постройки, при условии, что располагаться несущие должны в 80-110 см друг от друга.
Узкие доски для создания обрешетки – если того требует кровельный материал.
Кровельный материал.
Несколько полос жести для создания трубы и «юбки» для нее.
Закладные детали для фиксации бруса в бетоне.
Цементно-песчаная смесь для заливки фундаментных столбов.
Метизы для скрепления элементов между собой.

Для удобства строительную площадку следует разметить с помощью системы колышков и шнура.

Разметка рабочей площадки

Заливка фундамента, установка опор и создание крыши

Откапываем ямы под фундамент – на глубину 50 см и диаметром 30-35 см, на дно засыпаем щебень (10 см). Подготавливаем цементно-песчаный раствор (3 к 1) и заливаем его внутрь. Закрываем ямы целлофаном и оставляем на 3-4 дня, до полного застывания бетона. Желательно по краям организовать небольшие (около 10 см) борта из досок и целлофан укладывать уже на них – во избежание затопления ям в случае дождя.

Строим навес над мангалом: фото размеченной стройплощадки с выкопанными фундаментными ямами

В застывший бетон вкручиваем закладные детали, а уже к ним крепим столбы будущего навеса над мангалом. Этот этап контролируем при помощи уровня. На опоры, по коротким сторонам постройки, монтируем поперечные балки, а уже на них – продольные несущие. Далее можно приступать к креплению обрешетки и настиланию кровельного материала. Обязательно оставляем в крыше проем под дымогон.

Устройство навеса для мангала

А теперь об устройстве дымогона. Он выкраивается из жести, на которой заранее рисуется «выкройка» по чертежам. Труба должна начинаться в 60 см над мангалом или барбекю и заканчиваться в 50 см над уровнем кровли. Над трубой надо сделать защиту от дождя – так же из куска жести, сложенного под небольшим углом. На схеме внизу вы можете посмотреть пример такой конструкции.

Обратите внимание: вокруг дымогона над бербекю, если только крыша не покрыта стальным профлистом, обязательно делаем «юбку» из жести. Она должна опоясывать трубу по кругу и иметь в ширину около 30 см. Внутренний край «юбки» делаем нахлестом (10 см) на дымогон. Все швы изолируем подходящим по составу герметиком.

Устройство кровли над барбекю

roomgood.ru

Изготовление навеса для мангала своими руками

Для того чтобы дождь не испортил процесс приготовления шашлыка, многие дачники и владельцы частных домов обустраивают навес для мангала. Это может быть небольшое временное укрытие переносного мангала, закрывающее его от осадков, или капитальное строение, соединяющее в себе не только навес, но и место отдыха.

Применение различных вариантов преследует одну цель: защитить сооружение от непогоды и создать комфортные условия для отдыха. Многие дачники предпочитают сделать навес для мангала своими руками. Работа эта творческая и требует не только знаний и навыков работы с инструментом, но и определенного художественного вкуса.

Виды навесов

Для защиты от дождя и придаче месту отдыха законченного вида устанавливают навесы для мангала непосредственно над ним или соединяют в одну конструкцию с местом отдыха. Выбор варианта навеса зависит от наличия свободного места и финансовых возможностей хозяина участка.

Благодаря тому, что работы по возведению навеса не отличаются особой сложностью и зависят от наличия используемых материалов, выполняют их обычно самостоятельно.

Если же хозяин захочет украсить свой участок изысканной и оригинальной конструкцией, то потребуется участие фирм, предлагающих такие услуги.

Навесы для мангалов бывают деревянные, металлические, каменные

Навес представляет собой сооружение, состоящее из каркаса и покрытия. Для изготовления каркаса используется:

металл;
дерево;
кирпич или камень.

Хорошо смотрятся комбинированные конструкции в различных вариантах. В качестве покрывного материала обычно используются:

поликарбонат;
металл;
профнастил;
металлочерепица;
шифер.

Материал кровли в основном влияет на эстетический вид сооружения.

Самый простой навес над мангалом изготавливается из труб, лучше профильных, и накрывается легким кровельным материалом. Конструкция может быть разборной и крепиться непосредственно к мангалу. Применяется она на небольших дачных участках и является полностью мобильной. Для такого навеса не требуется фундамента и обустроенной площадки. Два человека без особых усилий смогут его перенести на свободное место, а при ненадобности или по окончании сезона — разобрать и убрать на хранение. Периодически такой навес необходимо подкрашивать для защиты от ржавчины.

Навес для мангала вполне можно сделать своими руками

Изготовление капитального стационарного навеса потребует обустройства фундамента под опоры, прочных стоек и покрытия основания под навес плиткой или установки временных деревянных щитов. Эти работы связаны с применением сварки и проведением строительных операций. Они более затратны и требуют умения в выполнении сварочных работ и наличия соответствующего инструмента. Покрытием для таких навесов обычно служит поликарбонат или профнастил. При использовании переносного мангала навес сооружают только над ним, а место отдыха оборудуется отдельно.

Навес из дерева своими руками

Если у вас на участке есть стационарный мангал с дымовой трубой, то можно изготовить навес под мангал, совмещенный с местом отдыха. Такую конструкцию можно построить из дерева или сделать ее комбинированной, применяя кирпич или камень. Если же вы хотите строить мангал совместно с навесом, то необходимо подобрать место, закрытое от преимущественных ветров.

Постройка навеса начинается с обустройства фундамента. Вид его выбирается в соответствии с материалом, используемым для строительства столбов. Если предполагается кирпич или камень, из которого изготавливается круговое защитное ограждение, то потребуется установка ленточного фундамента. Если же вся конструкция будет деревянной, то фундамент необходим непосредственно под опоры.

Глубина фундамента должна быть не менее 50 см.

Яма размером 40 х 40 см заливается бетоном на 10 — 15 см выше уровня почвы. В бетон вставляется анкер. После затвердевания бетона производится кирпичная кладка в 1.5 кирпича 2 — 3 ряда. К анкеру приваривается закладная деталь в виде перевернутой буквы П. Ширина нижней полки должна составлять не менее 12 — 15 см, но быть не менее толщины опоры. В боковых стенках, высота которых 15 — 20 см, просверливаются 2 соосных отверстия под болт М10 — М12. Брус, сечением, соответствующим ширине полки, устанавливается в закладную деталь и крепится 2 болтами через просверленные отверстия. Перед установкой стойка обрабатывается антисептиками и антиперенами, предотвращающими гниение и повышающими пожаробезопасность материала. При отсутствии бруса стойки можно изготовить из набора досок соответствующей толщины. По высоте они скрепляются саморезами или винтами.

Перед началом работ обработайте древесину антисептиками и антипренами

Если планируется изготовление односкатной крыши, то передние стойки делаются выше, чем задние. Необходимо помнить, что чем больше площадь кровли, тем круче должен быть скат крыши. Стойки устанавливают по уровню строго вертикально и временно связывают между собой рейками. Расстояние между столбами не должно превышать 2 м. При большой площади навеса необходима установка дополнительных опор внутри сооружения. Они увеличат прочность крыши и предохранят ее от разрушения во время сильных снегопадов. О правильном монтаже мангального навеса смотрите в этом видео:

В верхней части опоры между собой соединяются досками, на которые будут крепиться стропила и обрешетка крыши. Доски прикрепляются к стойкам винтами вровень с верхним срезом столбов. Толщина таких досок должна быть 35 — 40 мм, а ширина 20 — 25 см.

Установка крыши

Для навесов применяют обычно 3 типа крыш:

арочные;
односкатные;
двускатные.

Арочные крыши оборудуют, как правило, для металлических навесов и покрывают поликарбонатом. На этих крышах благодаря их форме практически не скапливается снег. Они просты в изготовлении, имеют богатую цветовую гамму и визуально облегчают конструкцию. Поликарбонат не разрушается под действием ультрафиолетовых лучей, однако подвержен воздействию перепадов температур. Поэтому при монтаже этот момент необходимо учитывать.

Для деревянного навеса обычно используют одно или двускатные крыши. Плоская крыша с одним скатом проста в изготовлении и в меньшей степени утяжеляет конструкцию, как двускатная. Она с успехом может быть изготовлена силами одного человека. Стропила устанавливаются на доски, выполняющие роль мауэрлатов. Изготавливаются они из обрезной доски сечением 5 х 10 см и устанавливаются на ребро. Крепятся стропила металлическими хомутами к мауэрлатам. Сверху настилается обрешетка. Для этого используется обрезная доска толщиной 20 — 25 мм. Крепится она к стропилам гвоздями. Шаг укладки доски 60 — 80 см и зависит от вида кровельного материала. При покрытии шифером на 1 лист должно приходиться не менее 2 досок обрешетки. Подробнее о том, как соорудить навес над мангалом, смотрите в этом видео:

Необходимо отметить, что крыша из металлочерепицы и профнастила в солнечную погоду раскаляется, и находиться под навесом становится некомфортно. Снизу потолок не подбивается, чтобы там не заводилась разная живность. Стены навеса оборудуют перголами или защитными барьерами. Они закрывают от посторонних взглядов и создают уютную атмосферу. Полы выкладывают тротуарной плиткой, деревянные элементы пропитывают олифой и вскрывают бесцветным лаком, подчеркивающим структуру дерева.

Построив такой навес своими руками, вы сможете пригласить друзей и устроить отличное барбекю.
