Мастика в строительстве – Виды строительных мастик | Статьи | Знания

Виды строительных мастик | Статьи | Знания

Мастика – однородная вязкая масса, которая наносится на различные поверхности и материалы. После высыхания или застывания образует плотный, надёжный и герметичный слой, удерживаемый на поверхности за счёт высокой адгезии. К основным физическим характеристикам мастик относят эластичность, прочность, стойкость к агрессивным средам, перепадам температур и отсутствие старения материала. Такие свойства достигаются путём применения различных компонентов: синтетических и натуральных смол, пластификаторов, наполнителей и присадок.

Основные способы классификации и виды мастик

Разнообразие видов, классические и современные способы изготовления, многообразие входящих в состав компонентов и широкая сфера применения затрудняют систематизацию и чёткую классификацию мастик. Часто случается, что один состав относится к нескольким подвидам. Рассмотрим основные критерии классификации.

Основной способ разделения строительных мастик на виды – по составу входящих компонентов. Мастики бывают:

• битумные;
• битумно-эмульсионные;
• битумно-полимерные;
• резинобитумные;
• полимерные;
• дегтевые;
• дегтеполимерные.

Ещё один важный способ классификации – по сфере применения и назначению. Здесь выделяют следующие составы:

• гидроизоляционные;
• шпаклёвочные;
• футеровочные;
• герметизирующие;
• приклеивающие;
• антикоррозионные;
• асфальтовые;
• применяющиеся взамен смазки;
• материалы для создания бесшовных покрытий (наливные полы) и другие виды.

Кроме основных, применяются и другие способы классификации мастик на подвиды:

• По свойствам связующего компонента мастики подразделяются на невысыхающие, высыхающие, эластичные, пластичные составы.
• По способу применения: на горячие, для нанесения которых требуется предварительный разогрев до определённой температуры, и холодные, для применения которых подогрев не требуется.
• По составу: однокомпонентные мастики, готовые к применению, и двухкомпонентные, которые перед использованием требуется смешать в соответствующей пропорции с растворителем или отвердителем.

Общие технические условия, предъявляемые к гидроизоляционным и кровельным мастикам, содержит ГОСТ 30693–2000.

Ниже рассмотрены основные виды мастик, применяющихся в строительной отрасли.

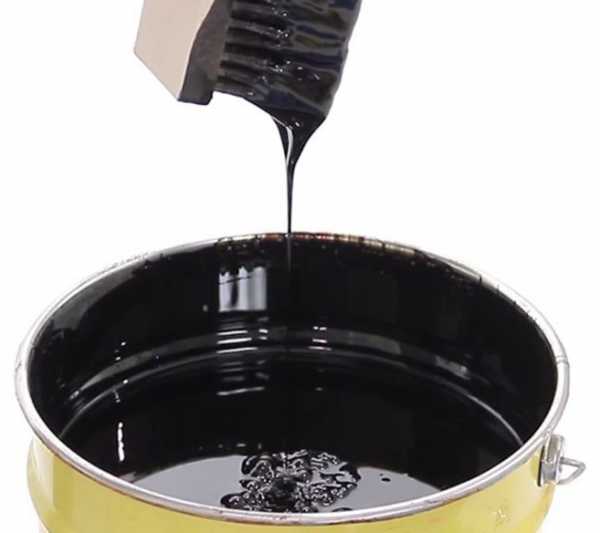

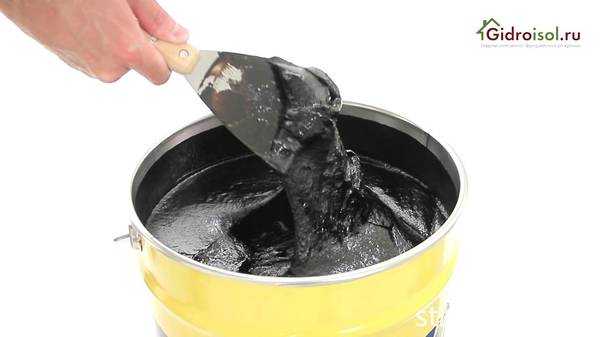

Битумные

Благодаря простоте применения и низкой себестоимости производства, битумные мастики – наиболее применяемый в строительстве материал. В зависимости от применяющихся дополнительных компонентов, битумные составы делятся на несколько видов:

1. битумные;
2. битумно-полимерные;
3. резинобитумные.

Основные термины, требования к производству и качеству продукции на основе битумного вяжущего определяет ГОСТ 32870–2014. Согласно этому нормативному документу, битумной мастикой называется вязкопластичный материал на основе битума, включающий минеральные или полимерные добавки, или без таковых. В качестве вяжущего допускается использовать резинобитум, а также водные эмульсии битума.

Виды и классификация битумных мастик

В соответствии с действующим стандартом мастики битумные (аббревиатура МБ) делятся на следующие виды и марки.

Гидроизоляционные:

• МБГР – с добавлением каучукового и резинового наполнителя, применяются с предварительным разогревом.
• МБГПх и МБГПг – с полимерным наполнителем, холодного и горячего способа применения.
• МБГПо – применяется в горячем состоянии, в своём составе содержит полимерные и отверждающие компоненты. После остывания застывает, образуя твёрдое покрытие.

Приклеивающие мастики также делятся на несколько подвидов:

• На основе битумного вяжущего: МБПх и МБПг, применяемые в горячем и холодном состоянии.
• С добавлением полимерных компонентов: МБППх и МБППг, также требующие или не требующие разогрева перед применением.

Кроме этого, существует ещё два вида битумных мастик:

• МБГЭ – изготовляемая на основе эмульгированного битумного вяжущего с добавлением полимерных или резиновых наполнителей, различных модификаторов (или без них). Применяются без разогрева для гидроизоляции строительных сооружений, дорожного полотна и других целей.
• МБЗ – заливочная мастика, применяемая в горячем состоянии для заполнения швов и трещин дорожного и мостового полотна в составе щебёночно-битумных составов.

Технические характеристики и свойства

Общие характеристики собраны в сводной таблице.

Характеристика	Вид
	МБГЭ	МБГР	МБГПГ	МБГПХ, МБГПО	МБПХ	МБПГ	МБППХ	МБППГ	МБЗ
Температура хрупкости, °C	-35	-55		-45	-25	-30	-40		-50
Водопоглощение, % по массе за 24 часа	0,20								–
Адгезия с основанием, МПа	0,9	1,5		1,35	1,2	1,5	1,2	1,3	–
Удлинение при растяжении (t -20 °C), %	100	120		100	20				–
Температура размягчения, °C	60	100	100	70	–				75
Прочность на растяжение, МПа	0,2				–
Теплостойкость плёнки, °C	–				70	90	100	95
Прочность на сдвиг, кН/м	–				1,5	4,0	1,5	4,0	–

Контроль качества и соответствия техническим требованиям битумных мастик производится в соответствии с ГОСТ 32842–2014.

Кровельные битумные мастики

В отдельную категорию относят кровельные мастики на основе битумного вяжущего. Технические условия, характеристики и требования к производству регламентирует ГОСТ 2889–80.

Маркировка мастик

Классификация кровельных составов на марки производится в соответствии с их теплостойкостью. Выпускаются следующие марки мастик:

1. МБК-Г-55;
2. МБК-Г-65;
3. МБК-Г-75;
4. МБК-Г-85;
5. МБК-Г-100.

Данная аббревиатура расшифровывается как мастика кровельная горячая. Цифры обозначают теплостойкость в течение 5 часов (°C). После цифр может стоять буква А или Г, обозначающие, что в состав включены дополнительные компоненты: антисептики или гербициды, улучшающие эксплуатационные характеристики.

Основные физико-эксплуатационные характеристики кровельных мастик следующие.

Характеристика	МБК-Г-55	МБК-Г-65	МБК-Г-75	МБК-Г-85	МБК-Г-100
Температура размягчения, °C	55–60	68–72	78–82	88–92	105–110
% волокнистого наполнителя	12–15
% пылевидного наполнителя	25–30
Гибкость (диаметр стержня), мм	10	15	20	30	40

Битумно-кукерсольные

Холодные битумно-кукерсольные мастики предназначены для наклеивания покрывочного ковра из рулонных кровельных материалов на бетонные и деревянные основания. В их состав входят следующие компоненты:

1. Лак кукерсоль (бензиновый раствор сланцевой смолы) – 60%;
2. Битум – 25%;
3. Кукермит (порошковое вяжущее на основе горючих сланцев) – 15%.

При введении в массу латекса (до 3%) и асбеста (до 12%) получают битумно-латексно-кукерсольную мастику с улучшенными приклеивающими характеристиками. Этот вид применяется для наклеивания рулонных гидроизоляционных и кровельных материалов на вертикальные поверхности.

Основное преимущество битумно-кукерсольных составов – их более низкая себестоимость, а также возможность работы по созданию рулонных покрытий кровель при температуре до -20 °C. При этом температура мастики должна быть около 40 °C.

Битумно-резиновые

Данный вид мастик относится к изоляционным многокомпонентным составам, применяющимся для защиты от почвенной коррозии трубопроводов различного назначения и других подземных сооружений. Технические условия производства и основные характеристики регламентирует ГОСТ 15836–79.

Маркировка производится исходя из температуры размягчения состава. Основные свойства всех выпускаемых марок битумно-резиновых мастик собраны в таблице.

Характеристика	МБР–65	МБР–75	МБР–90	МБР–100
Температура размягчения, °C	65	75	90	100
Водонасыщение, %	0,2
Минимальное растяжение при t 25 °C, мм	40		30	20
Пенетрация, мм	40	30	20	15
Температура нанесения, °C	+5–-30	+15–-15	+35–-10	+40–-5

Мастика изготавливается (варится) в заводских условиях при температуре 200–230 °C методом непрерывного перемешивания массы. В расплавленный битум поочерёдно вводят наполнитель (резиновая крошка из автопокрышек) и пластификатор (зелёное масло).

Полимерные мастики

Полимерные мастики относятся к группе клеящих составов. Основная сфера применения – приклеивание отделочных и ПВХ материалов к горизонтальным и вертикальным поверхностям при проведении внутренних работ. Технические требования и основные свойства полимерных мастик регламентирует ГОСТ 30307–95.

Основные физико-механические характеристики полимерных мастик представлены в таблице.

Характеристика	Показатель
Условная вязкость, мм	70–160
Вязкость, Па×с	6–30
Адгезия с основанием, МПа спустя 1 сутки	0,15
спустя 3 суток	0,30
Плотность, г/см³	1,5
% нелетучих веществ	35

Полимерные компоненты применяются для приклеивания на цементные, полимерцементные, деревянные и древесноволокнистые основания рулонных и плиточных материалов. Рекомендуется наносить слой мастики не более 0,8 мм, так более толстый слой снижает прочность соединения материалов.

Дегтевые и дегтеполимерные мастики

Дегтевая мастика – многокомпонентная вязкая масса, состоящая из сплава каменноугольного пека, различных наполнителей и антраценового масла. Для улучшения эксплуатационных характеристик готового продукта применяются различные полимерные присадки, на выходе из варочно-смесительного блока образующие дегтеполимерные мастики с улучшенными клеящими свойствами и водонепроницаемостью.

Сфера применения дегтевых и дегтеполимерных составов – приклеивание к бетонному или деревянному основанию дегтевых рулонных материалов, устройство покровного слоя на кровлях с малым уклоном, а также склеивание между собой этих материалов. В соответствии с техническими условиями, дегтевые мастики производятся трёх марок:

1. МДК-Г-50;
2. МДК-Г-60;
3. МДК-Г-70.

Основные свойства всех марок приведены в таблице.

Характеристика	МДК-Г-50	МДК-Г-60	МДК-Г-70
Теплостойкость, °C	50	60	70
Температура размягчения вяжущего, °C	40	45	55
Гибкость слоя толщиной 2 мм при обёртывании стержня диаметром 25 мм	Слой не должен растрескиваться
Текучесть при нагревании до 130 °C	Самостоятельное растекание слоем около 2 мм

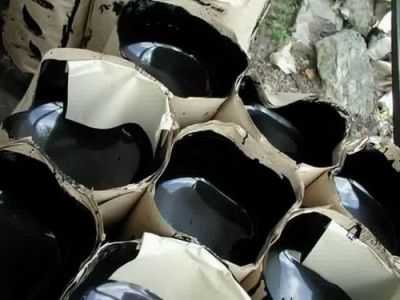

Мастика хранится в застывшем виде, перед проведением кровельных работ её разогревают до температуры 150–160 °C, постоянно перемешивая (начиная с температуры размягчения).

Герметизирующие нетвердеющие

Мастики нетвердеющие герметизирующие – однородная масса, изготовляемая путём смешивания нескольких видов каучуков с добавлением пластификаторов и наполнителей. Данный вид мастик применяется для герметизации примыканий оконных и дверных блоков, а также стыков наружных стен. Основные технические условия изложены в ГОСТ 14791–79.

Нетвердеющие мастики выпускаются двух марок качества: высшей и первой категории. Основные физико-механические свойства герметизирующих материалов представлены в таблице.

Показатель	Высшая категория	Первая категория
Прочность на растяжение, кгс/см²	0,1–0,15	0,08–0,1
Максимальное удлинение, %	45	35
Водопоглощение, %	0,2	0,4
Теплостойкость (растекание) при 70 °C, мм	1	2
Консистенция, мм	7–11
Удлинение при t -50 °C, %	7
Тип разрушения	когезионный
Миграция пластификатора	Не допускается

Рекомендуемая температура применения мастики – +20 °C. В холодное время перед применением герметизирующий состав рекомендуется выдержать в тёплом помещении не менее суток.

Невысыхающие

Невысыхающие мастики 51-Г-6 и 51-Г-7 изготавливаются из низкомолекулярных марок полиизобутилена. Применяются данные составы в автотракторной промышленности для герметизации и уплотнения окон, а также обработки различных металлических конструкций, соединений, сочлений, рёбер жёсткости и других швов, работающих при температуре от -60 до +90 °C. Технические требования и физические характеристики регламентируют ГОСТы 23744–79 и 24025–80.

Основные физико-технические свойства нетвердеющих мастик следующие.

Характеристика	51-Г-6	51-Г-7
Внешний вид	Однородная паста
	чёрного цвета	серого или коричневого цвета
Плотность, кг/м³	1300	1560
Глубина проникания иглы, мм	270	105
% сухого вещества	90	98
Термостойкость	При t 70 °C каплепадение не допускается	При t 140 °C стекание, вспучивание и отслоение мастики от поверхности металла не допускается
	Не допускается затвердевание материала

Нетвердеющие мастики при температуре выше +5 °C применяются в холодном состоянии. Если температура ниже 5 градусов, материал предварительно разогревают до t 23–25 °C.

Каучуковые мастики

Каучуковые клеящие мастики, производятся по ГОСТ 24064–80 из модифицированного каучука, инденкумароновой смолы с добавлением растворителей и наполнителей. Каучуковые составы предназначены для приклеивания паркета, линолеума, других резиновых и ПВХ покрытий для пола, а также профильных, уплотнительных и погонажных изделий к различным поверхностям.

В зависимости от процентного содержания модифицированного вяжущего, мастики выпускаются двух марок:

1. КН–2: 18–22% каучука.
2. КН–3: 11–14% каучука.

Основные физические свойства каучуковых мастик представлены в таблице.

Характеристика	КН–2		КН–3
	высшей категории	первой категории	высшей категории	первой категории
Клеящая способность с бетонным основанием, МПа через 1 сутки	0,15	0,12	0,22	0,14
через 3 суток	0,28	0,24	0,32	0,30
Вязкость, Па×с	2–9
% летучих компонентов	45	60	45	50

При работе с каучуковыми составами требуется соблюдать правила безопасности и использовать средства индивидуальной защиты.

Другие виды

Кроме вышеперечисленных, существуют и другие виды мастик, сфера применения которых может отличаться. Приведём наиболее распространённые виды.

Сланцевая

Сланцевая мастика относится к неотвердевающим составам, применяется в автомобилестроении. Благодаря своему составу (сланцевые производные, полимерные и органические добавки), материал не окисляет металл, поэтому он обладает антикоррозионным свойством. Также применяется в качестве антишумового материала, существенно снижая вибрационный шум металлических конструкций кузова. Кроме этого, сланцевая мастика может применяться для долговременной защиты металлоконструкций от коррозии.

Универсальная

Универсальная мастика подходит для большинства строительных работ:

• обмазочной гидроизоляции;
• приклеивания кровельных материалов;
• гидроизоляции швов между ж/б блоками и панелями;
• гидроизоляции перекрытий, фундаментов.

Перед применением состав необходимо перемешать, а при необходимости разогреть или разбавить керосином, нефрасом, уайт-спиритом.

Вибропоглощающая

Вибромастика изначально разрабатывалась для внутрикорпусной обработки помещений судов. Но её вибропоглощающие свойства стали применяться и в других целях:

• защиты от вибрационного шума различных механизмов;
• обработки трубопроводов в шумоизоляционных целях;
• звукоизоляции металлических строительных конструкций.

Вибромастика способна поглощать вибрацию в широком диапазоне низких и средних частот, которые считаются самыми проблемными.

Основные производители

Предприятия, занимающиеся производством строительных мастик, есть практически в каждом регионе РФ. В обзоре представлены некоторые из них, а также популярные торговые марки, получившие одобрение потребителей.

ООО «Грида» занимается разработкой и производством современных гидроизоляционных и дорожных материалов. Среди продукции компании – битумные, эмульсионные, полиуретановые мастики, выпускаемые под собственным брендом.

Петербуржская компания «Новбытхим» производит различную продукцию, которая разрабатывается на собственной научно-исследовательской базе. Среди выпускаемой продукции – бытовая химия, строительные и бытовые клеи, краски, герметики, мастики и другие материалы.

НАО «Гепол» специализируется на производстве герметиков и мастик. Продукция компании реализовывается не только на территории России, но и в других странах: Украине, Беларуси, Литве, Турции.

Технониколь – крупнейшая корпорация на рынке России, занимающаяся выпуском широкого ассортимента кровельных, гидроизоляционных, теплоизоляционных и других материалов. Один из видов продукции Технониколь – различные мастики на основе битумного вяжущего и его производных.

ООО НПФ «Гермика» занимается производством мастик и герметиков на тиоколовых, акриловых, силиконовых и других основах. Кроме этого, в ассортименте предприятия присутствует и другая продукция: клеи из различных производных, компаунды, замазки, смолы, каучуки для машиностроения и другие материалы различного назначения.

stroy-inform.ru

Строительная мастика — виды и сфера применения

Строительная мастика предназначается для склеивания различных строительных элементов, которые требуют плотного прилегания к поверхности, как в случае с покрытием кровли, или используется как гидроизоляционный материал для трубопроводов из стали, проложенных под землей. Мастика предохраняет металлические трубопроводы от ржавчины.

Строительная мастика

Виды строительной мастики

По способу изготовления мастики подразделяются на: битумные, полимерные, резиновые и эмульсионные. На сайте Izmastiki.ru можно получить подробную информацию о разных видах строительных мастик.

Если говорить о способе укладки, то мастика бывает горячей и холодной.

Если же используется горячий способ укладки, то материал сначала разогревают:

• Битумную мастику до +160С — +180С;
• Резинобитумную мастику до +170С — +180С.

Холодные мастики применяются без подогрева при обычной температуре.  Если температура ниже нуля, то холодную мастику разогревают до +70С.



Виды строительной мастики

Состав строительной мастики

Мастику составляют вяжущее органичное вещество, разбавитель и наполнитель. От качества и состава наполнителя зависит теплостойкость мастики, ее хрупкость и расход вяжущего вещества. В качестве наполнителя для тепловодных видов мастики используют известняк, тальк, золу, цемент.  Волокнистый наполнитель представлен асбестом и мин.ватой. Разбавители для мастики – это вода, нефтяные масла, органические растворители в виде гудрона и мазута.

Состав строительной мастики

Приготовление строительной мастики

Мастику приготавливают в битумоварочных установках, состоящих из нескольких котлов. В процессе варки битума из него удаляют воду и осаждают взвешенные твердые частицы. В разогретый до +180С и обезвоженный битум вводят наполнитель и варят битум до получения однородной, вязкой массы. Готовую мастику перекачивают в битумовоз, цистерна представляет собой термос, и развозят по строительным объектам.

Приготовление строительной мастики

Преимущества строительной мастики

• Полностью изолирует стыковые швы от попадания в них влаги;
• Сохраняет герметичность и эластичность на весь срок эксплуатации.

Преимущества строительной мастики
Вывод:

При строительстве жилых зданий используется эпоксидная строительная мастика, гидроизоляционные свойства которой имеют универсальный спектр действия. Мастика – это некий склеивающий материал, и она необходима при любом строительстве. Но прежде, чем приобрести ту, или иную мастику, необходимо иметь представление что это такое, и какой вид нужен именно вам.

Применение гидроизоляционной мастики

www.strodom.ru

Применение мастики в строительстве

Гидроизоляционные материалы на основе битума широко распространены в строительстве. Одним из них является битумная мастика. Рассмотрим подробнее её свойства, виды, назначение, достоинства и технику нанесения.

Свойства. При определённых физических условиях битуму свойственна пластичность. С повышением температуры он размягчается, а при остывании снова приобретает твёрдость. Битумная мастика в разогретом или растворённом состоянии — это вязкая жидкость.

Виды. Помимо обычных битумных мастик, которые перед применением разогревают, существует их варианты с добавлением полимеров. Мастики с полимерными компонентами не нуждаются в предварительном нагревании, так как в их состав входят органические растворители.

Применение. Мастика идеальна для гидроизоляции самых разных поверхностей: дерево, металл, кирпич, бетон. Гидроизоляционные рулонные материалы, настилают на основание также применяя мастику. Ею даже шпаклюют неровности поверхности.

Преимущества:

1. Мастика изготавливается на основе побочного продукта переработки нефти (битум), себестоимость которого, учитывая масштабы получения исходного сырья, относительно невелика.

2. При нанесении мастики на поверхность не образуются видимые стыки.

3. Материал эффективен при гидроизоляции очень сложных по форме и доступности поверхностей.

4. Простота в нанесении.

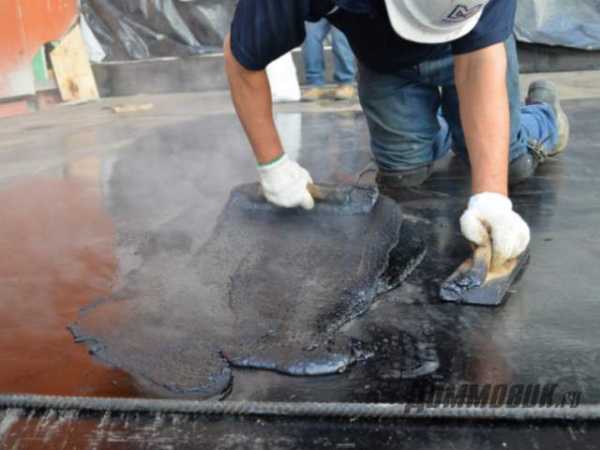

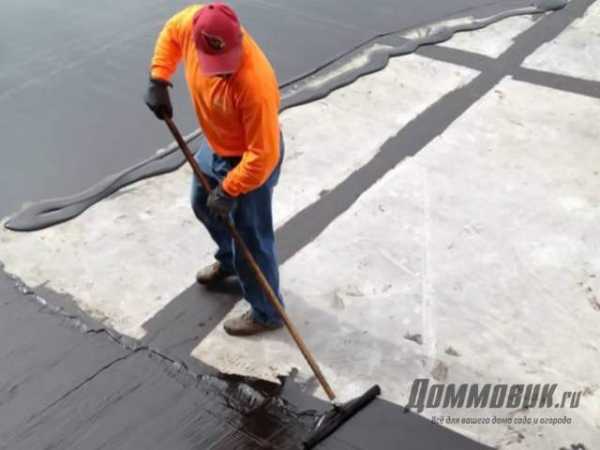

Условия, варианты и техника нанесения.

Обрабатываемую поверхность предварительно подготавливают, очищая от мусора, загрязнений и пыли. Мокрую основу следует подсушить или протереть, иначе сцепление битума с поверхностью будет недостаточно прочным и со временем есть вероятность отслоения гидроизоляционного покрытия. При минусовых температурах основание очищают от снежного покрова, льда, инея, и затем просушивают газовой горелкой. В некоторых случаях обрабатываемая поверхность дополнительно нуждается в грунтовании.

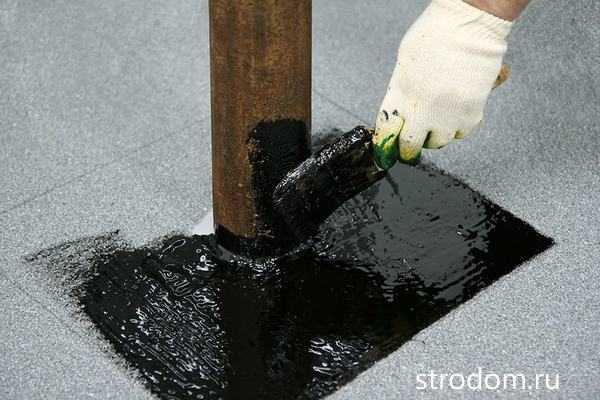

Кистью, валиком, шпателем и даже пульверизатором можно наносить битумную мастику. Этот материал славится прекрасной адгезией практически к любой поверхности и прост в работе. Битумную мастику с полимерными добавками при необходимости разбавляют до требуемой вязкости органическими растворителями. Непосредственно перед использованием материал перемешивают.

Чтобы гидроизоляция была более надёжной, её рекомендуется делать многослойной (обычно два слоя). На второй раз основание проходят только после того, как полностью высохнет ранее нанесённый слой. Использование специального армирования существенно увеличивает прочность покрытия.

Техника безопасности

Битумная мастика относится к классу горючих и легковоспламеняющихся веществ, поэтому при работе с ней требуется строгое соблюдение техники безопасности. Спецодежда из плотного брезента поможет защитить рабочего в непредвиденных ситуациях. Если же мастика всё-таки попала на кожные покровы, то поражённый участок обрабатывают с помощью тампона, пропитанного бензином. При внутренних гидроизоляционных работах обеспечивают хороший уровень вентиляции в помещениях. Полностью высохшая мастика безвредна и почти не пахнет.

sait-sovetov.net

Что собой представляет мастика

    Какое бы сооружение не было, его всегда необходимо защищать от неблагоприятных условий, а в частности от влаги. Если сразу рассмотреть бетон, и любые конструкции из него, то можно сказать, что по прочности он, естественно, занимает лидирующее место, однако эту прочность можно разрушить простой водой, а точнее ее попаданием в бетон. Из-за этого приходится использовать специальные средства, которые защищают бетон, к ним можно отнести мастику.

Что это такое?

     Многие интересуются, что такое мастика и где ее использую. Попробуем в этом разобраться. Мастика — это соединение разных компонентов с целью увеличения водонепроницаемости материала. Сделана она из растворителей, пластификатора и антисептика. Главная особенность данного вещества – совместимость с разными гидроизолирующими элементами.

     Если сказать по-простому, то мастика – это высокостабильная клеевая субстанция. Также сразу стоит отметить, что данное средство стоит недорого, оно надежно и для работы с ней не нужны специальные умения.

Где используется мастика?

    Большую популярность завоевала мастика «Технониколь», она сделана на основе битума. Ее такая востребованность легко объяснима из-за универсальных характеристик по эксплуатации, поэтому средство используется во время таких работ:

1. Монтаж кровли любого уровня.

2. Установка основания здания.

3. Монтаж напольного покрытия.

4. Уплотнение окон и дверей.

5. Монтаж бесшовных покрытий.

6. Прокладка трубопроводов.

7. Герметизация разных стыков и участков примыканий.

8. Защита от неблагоприятных природных осадков.

9. Обмазочные работы разных оснований.

Разновидности мастик

    Выделяют несколько классификаций данного вещества. К примеру, есть горячие и холодные средства. Первые создаются прямо во время строительства перед началом их использования. Такие средства недорогие, особенно по сравнению со вторым видом мастики. Холодные средства готовят на производстве, их смешивают с разными наполнителями, а после упаковывают в емкости, зачастую ими служат ведра из металла объемом 20 литров. Этот материал уже готов к использованию, его не придется дополнять другими компонентами.

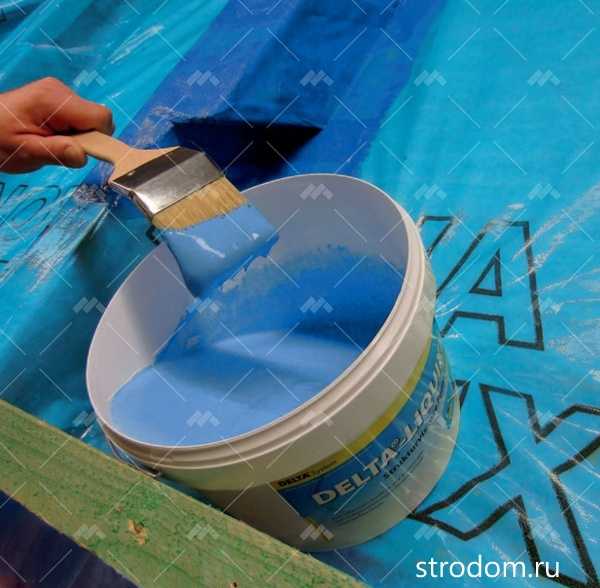

Акриловая мастика

    Это средство считается отличным препятствием для влаги. После нанесения данного вещества, поверхность становится более крепкой и устойчивой, она не треснет, как зачастую бывает при неравномерной укладке основы здания.

Главные свойства мастик

    Горячая мастика – это самое лучшее средство для защиты любого материала от сырости, грибка и плесени. Средство проникает во все поры, соответственно так она и защищает бетон от влаги. Ее можно использовать не только с внешней, но и с внутренней стороны здания. Можно купить мастику данного вида, а можно воспользоваться иной разновидностью.

    Холодная мастика сопротивляется водяному пару. При помощи этого вещества можно создать превосходное и качественное бесшовное покрытие, это важно, ведь стыки – самые сложные участки в гидроизоляции. После застывания средство не треснет и обретет более высокую надежность и устойчивость. Наносятся средства при помощи самых простых строительных инструментов, так что никаких проблем процедура у вас не вызовет.

Битумные мастики: физические характеристики

1. Эластичность.

2. Гибкость.

3. Влагонепроницаемость.

4. Высокая прочность материала после его высыхания.

5. Уникальность вещества.

Гидроизоляционные мастики: технические свойства



     Промышленные предприятия не останавливают свою деятельность на одной конкретной мастики, они растут и развиваются, а соответственно, производятся мастики разных направлений. В состав средства входят различные добавки, которые напрямую зависят от вида мастики. Мастика не выделяет вредных химических веществ. Наибольшей популярностью пользуется битумная мастика 24, в ее состав входят специальные элементы, которые обеспечивают материалу антисептические и гербицидные характеристики. Средство становится максимально влагостойким из-за этих добавок.

Разновидности битумно-резиновой мастики:

1. Невысыхающая. Эта смесь представляет собой желеобразную форму и не высыхает длительное время.

2. Быстросохнущая. Быстро твердеет и приобретает необходимую форму.

3. Высыхающая. Что-то среднее между первым и вторым видом.

Разновидности гидроизоляционной мастики:

1. Эластичная.

2. Пластичная.

3. Твердая.

    Расход средства напрямую зависит от ее вида. Мастика прекрасно сцепляется с иными материалами. Гидроизоляцию можно делать в любой стык.

Как обрабатывается поверхность гидроизоляционной мастикой?

    Прежде чем основу обрабатывать, мастику следует тщательно перемешать. После нанесения в смесь добавляют растворитель. Данное средство хранят в закрытой емкости.

Наносится средство на очищенный материал без грязи и пыли. Также основу следует загрунтовать. Особенно это касается пористого материала. Если средство наносят на металлические поверхности, то их очищают от ржавчины и обрабатывают средством против ее появления. Поверхность полностью высушивают.

Главные особенности работы с мастикой

     Не допускайте появления открытого огня, ведь данный материал – горючий. Если стоит уже минусовая температура, то средство следует нагреть. Наносится она слоями специальными инструментами, к примеру, кистью. Рекомендуется наносить 2 и более слоев. Один слой высыхает примерно 8 часов. Полное высыхание всего средства, и набора всех его свойств занимает неделю. Примерный расход материала = 1 килограмм мастики на 1 метр квадратный. Превосходные гидроизоляционные характеристики мастики, ее экологичность и простота монтажа действительно по достоинству оценены профессионалами своего дела.

dommovik.ru

Мастика и её применение в строительстве

Каждый уважающий себя строитель особое внимание во время проведения строительных работ уделяет гидроизоляции стен, фундамента и других деталей. Не стоит пренебрегать защитой здания от влаги и перепадов температур, особенно если строительство происходит в регионе с повышенной влажностью.

Самым распространённым материалом, применяющимся для этих целей, по праву считается битум. Он довольно пластичен при высоких температурах и в то же время хорошо сохраняет целостность в сухом состоянии. Именно на основе битума изготавливается битумная мастика, которая широко используется для гидроизоляции. Она замечательно подходит для использования на бетонных, деревянных, силикатных и металлических поверхностях. Также с её помощью приклеивают рулонные битумные материалы, используют в качестве шпаклёвки неровностей поверхностей.

К основным достоинствам битумной мастики, пожалуй, можно отнести её невысокую цену. В отличие от других, более дорогих материалов, мастика не оставляет стыков. А благодаря жидко-вязкой консистенции мастики её можно использовать для гидроизоляции даже в труднодоступных местах. Наносится этот материал методом напыления либо посредством кисти, шпателя или валика. Из-за хорошей адгезии мастики относительно поверхности можно добиться достаточно качественной изоляции.

Помимо битумной мастики, существует битумно-полимерная. Такая мастика не нуждается в подогреве. Её можно наносить на поверхность сразу. Перед нанесением обрабатываемую поверхность следует очистить от пыли и мусора, если необходимо — протереть от влаги. В противном случае адгезия к основанию существенно уменьшится. В случае работ при отрицательных температурах обрабатываемая поверхность очищается от снега, льда и инея, после чего прогревается горелкой. Иногда поверхность нуждается в дополнительной грунтовке.

Полимерная мастика в случае необходимости может разбавляться специальными растворителями. Это делается, если мастика загустела и требуется довести её до нужной консистенции. Перед использованием мастика тщательно перемешивается, после чего наносится на поверхность посредством шпателя или жёсткой кисти. Для более качественной гидроизоляции мастика наносится в два слоя. Второй слой наносится лишь после полного высыхания первого. В случае необходимости не возбраняется использовать армирование.

Стоит заметить, мастика относится к группе веществ, которые легко загораются. Поэтому рекомендуется максимально обезопасить присутствие огня во время работы с мастикой. Во время работы следует использовать рукавицы из брезентовой ткани. Высохшая мастика нетоксична и практически не выделяет неприятных запахов. Если мастика используется внутри помещения, нужно заранее позаботиться о хорошей вентиляции. Если на кожу случайно попала мастика, нужно протереть место поражения тампоном, смоченным в бензине, после чего тщательно вымыть руки.

kvartirakrasivo.ru

Мастики. Внутренняя отделка. Современные материалы и технологии

Мастики – это пластичные смеси, получаемые из органических или синтетических связующих, минеральных или пылевидных наполнителей и различных добавок, улучшающих качество раствора.

Мастики, используемые для облицовочных работ, делятся на две большие группы: мастики, которые готовят на рабочем месте, непосредственно перед началом облицовки, и мастики заводского приготовления, которые продаются в готовом виде.

В качестве связующих в таких мастиках используют битумы и полимеры (по отдельности либо одновременно). Таким образом, различают битумные, казеиновые, гипсовые, полимерные и битумно-полимерные мастики.

Битумы представляют собой твердые либо вязкопластичные вещества черного цвета. По назначению они подразделяются на строительные, кровельные и дорожные.

Для приготовления битумных мастик предпочтение отдается строительным нефтяным битумам марок БН 50/50, БН 70/30 и БН 90/10. Первое число в маркировке обозначает температуру размягчения, то есть температуру, до которой необходимо разогреть битум для использования его в приготовлении битумных мастик.

На основе казеинового клея готовят казеиновую и казеиново-цементную мастики. Для этой цели выпускаются три марки клея: «Обыкновенный» (ОБ), «Особый» (В-105) и «Экстра» (В-107). Казеиновый клей представляет собой порошок серого цвета, однородный по составу, со специфическим запахом.

Все свои основные физические свойства, а именно гидрофобность (несмачиваемость водой), водостойкость, морозостойкость и пластичность (при положительной температуре), битумы передают мастикам, изготовленным на их основе.

На основе гипсового вяжущего готовят гипсовую мастику (гипсовый раствор). Гипсовые вяжущие представляют собой порошкообразную массу белого цвета. По степени помола различают гипсовые вяжущие грубого, среднего и тонкого помола. При изготовлении гипсовой мастики для производства облицовочных работ используются гипсовые вяжущие всех марок, но обязательно тонкого помола. Степень помола можно определить по прохождению гипсовых вяжущих через сито с размером ячеек 0,2 х 0,2 мм: тонкий помол практически не дает остатка на сите.

Гипсовые вяжущие очень гигроскопичны, поэтому во избежание спекания их следует хранить в месте, недоступном для влаги.

Полимеры, используемые при приготовлении полимерных мастик для облицовочных работ, условно можно разделить на термопластичные (дисперсия ПВА, инден-кумароновые полимеры), термореактивные (эпоксидные полимеры) и органические (масляные лаки, смолы, олифы).

В качестве наполнителя при приготовлении мастик используется портландцемент марок 400 и 500, асбест, тальк и известняковая мука. Добавками, улучшающими качество мастик, могут служить резиновая крошка, резиновый клей, кумароновая смола, канифоль, скипидар.

Укладку плитки можно осуществлять сразу после нанесения мастики, она легко разбавляется водой и быстро схватывается. Однако времени на исправление погрешностей при укладке плитки практически нет, поскольку мастика быстро твердеет. Выпускается также набор компонентов, которые необходимо смешивать непосредственно в ходе укладки плитки.

Взвесив все преимущества и недостатки каждой мастики, вы сможете выбрать наиболее подходящую.

Для заделки швов можно использовать как растворы, так и мастики. Что касается готовой продукции, производители стройматериалов предлагают для этой цели специальную затирку для швов.

Поделитесь на страничке

Следующая глава >

diy.wikireading.ru

Строительные мастики — Строительные материалы

Строительные мастики

Мастика представляет собой пастообразную массу, в состав которой входят растворители, клеящая основа и пластификатор. Мастика должна обладать прекрасными клеящими свойствами по отношению как к основанию пола, так и к ковровому покрытию. Качественная мастика обычно хорошо распределяется слоем 0,3 мм, сохраняет клеящие свойства и при высокой температуре (до 60 °С). Если при повышении температуры мастика начинает разжижаться, лучше всего от ее использования отказаться.

Кумаронокаучуковые мастики (они бывают двух марок — КН-2 и КН-3) считаются универсальными, с их помощью можно приклеивать все виды линолеума и синтетические ворсовые материалы.

Для приклеивания ковролина используют также мастику «Полинит», отличающуюся устойчивостью к щелочам, кислотам и влажности. В этом же качестве можно применять и универсальный клей «Бустилат». В отличие от кумаронокау-чуковых и битумных мастик клей «Бустилат» имеет водно-эмульсионный состав, включает ди|инилстирольный латекс, мел, бензин в качестве растворителя и водный раствор клея КМЦ. На основание пола его наносят зубчатым шпателем слоем толщиной 0,6-0,7 мм. На 1 м2 пола под ворсовые покрытия следует нанести не менее 0,6 кг клея.

Из клеящих составов зарубежного производства лучшими признаны акриловые эмульсии «Floor super», «Toutplast», «Mang 3X».

Битумно-резиновая изоляционная мастика представляет собой вязкую массу черного цвета, нетоксичную, водостойкую, пожаробезопасную.

Битумно-скипидарная мастика «Биски» — масса черного цвета, вязкой консистенции, безвредна, невоспламеняема. Эту мастику можно приготовить и в домашних условиях.

«Изол» — вязкая масса темного цвета, нетоксична, водостойка, пожароопасна.

Мастики КН-2 и КН-3 представляют собой вязкую однородную массу желто-коричневого цвета. Применять их нужно с большой осторожностью, поскольку каучуковые мастики взрывоопасны и легко воспламеняются.

Битумно-синтетическая холодная мастика — вязкая масса черного цвета, водостойка, нетоксична. Обладает только одним недостатком — способностью к возгоранию.

«Гумилакс» — однородная пастообразная масса белого цвета, нетоксична, пожароопасна.

«Перминид» — сметанообразная мастика бежевого или серого цвета, нетоксична, пожароопасна.

В том случае, если решено приготовить мастику самостоятельно, необходимо знать о том, что в качестве связующего компонента выступают казеиновый клей, битум, гипсовые вяжущие и полимеры, причем мастики на полимерных связующих в домашних условиях сделать не удастся: технологии их приготовления достаточно сложны.

К примеру, на основе строительного битума марки БН70/30 самостоятельно можно приготовить битумно-латек-сную и битумно-скипидарную мастики.

Состав битумно-латексной мастики:
— битум — 49 частей;
— латекс СКП-65ГП — 5 частей;
— известняковая мука — 25 частей;
— бензин — 21 частей.

Битумно-латексную мастику готовят следующим образом: расплавляют битум до температуры 160 °С, после этого добавляют известковую муку и тщательно перемешивают, чтобы не было комочков. Полученную смесь охлаждают до 70 С и добавляют смесь бензина с латексом, снова тщательно перемешивают. Получившаяся масса должна быть однородной по составу. Эту мастику можно применять только после того, как она охладится до температуры 18-20 °С.

Состав битумно-скипидарной мастики-
— битум — 65 частей;
— портландцемент — 5 частей;
— скипидар — 8 частей;
— уайт-спирит — 17 частей;
— латекс СКС-65ГП — 5 частей.

Примерно так же готовят битумно-скипидарную мастику: расплавляют битум, затем понемногу добавляют портландцемент марки 500, перемешивают.

Следующую смесь готовят в другой емкости: уайт-спирит смешивают со скипидаром и латексом. Полученную смесь постепенно вливают в битумно-цементную массу, охлажденную до температуры 70 °С. Все компоненты тщательно перемешивают до получения однородной массы.

Состав казеиновой мастики:
— казеиновый клей в порошке — 1 часть;
— известь — 0,5 части;
— мука известняковая — 2,5 части;
— натрий фтористый — 0,1 части;
— вода — 2 части.

За 30 мин до приготовления мастики порошок казеинового клея заливают водой, нагретой до температуры 30 °С. Получившуюся массу оставляют для набухания.
Затем при постоянном помешивании вводят известь, известковую муку и фтористый натрий, тщательно все перемешивают.

Состав цементно-казеиновой мастики:
— казеиновый клей — 1 часть;
— портландцемент марки 400 — 3 части;
— песок строительный с мелкими зернами — 1 часть;
— вода комнатной температуры — 2,5 части. Казеиновый клей смешивают с цементом, песком и теплой водой. После тщательного перемешивания готовую мастику нужно использовать в течение 1,5 ч. Для более длительного хранения она не подходит.

Казеиновая мастика применяется для наклейки алкидного и поливинилхлоридного линолеума.

Состав мастики:
— клей казеиновый ОБ — 18 частей;
— олифа натуральная — 18 частей;
— вода — 36 частей;
— мука известковая — 36 частей.

Замачивают клей в небольшом количестве теплой воды, размешивают до получения однородной массы без комочков. Затем вливают оставшуюся воду и оставляют клей до полного набухания. Время от времени перемешивают массу. Затем вливают тонкой струйкой олифу, постоянно перемешивая, и добавляют известковую муку. Готовую мастику необходимо использовать в течение 4 ч. Лакомеловая мастика применяется для наклейки алкидного линолеума на бетонные, деревянные и металлические основания.

Состав лакомеловой мастики:
— масляно-смоляной лак — 40 частей;
— тонкомолотый мел (хорошо просушенный) — 60 частей. Смешивают мел с лаком, просеивают смесь через сито.

В результате должна получиться однородная масса. Готовую мастику нужно использовать в течение 6 ч.

Казеиново-цементная мастика предназначается для наклейки алкидного и ПВХ-линолеума на бетонные и деревянные основания.

Состав казеиново-цементной мастики:
— клей казеиновый ОБ—14 частей;
— портландцемент марки 400 — 43 части;
— вода — 43 части.

Смешивают клей с водой, оставляют для набухания на 30 мин. После этого небольшими порциями всыпают цемент и тщательно перемешивают до получения однородной массы. Готовую мастику нужно использовать в течение 3 ч.

Битумно-резиновая мастика предназначается для наклейки алкидного или ПВХ-линолеума на тканевой основе.

Состав битумно-резиновой мастики:
— битум БН-70/30 (БН-IV) — 60 частей;
— мел или цемент — 12 частей;
— клей резиновый № 4508 — 2 части;
— бензин — 25 частей.

Прежде всего приготавливают раствор резинового клея с бензином. Для этого берут 1 часть клея и смешивают ее с 10 частями бензина. Битум мелко рубят, опускают в нагретый котел и расплавляют. Расплавленный битум соединяют с мелом или цементом любой марки, тщательно перемешивают. Остужают до 80 °С.

Добавляют в битумную массу остаток бензина, затем раствор резинового клея и все компоненты нагревают в течение 30 мин, постоянно помешивая. Мастику нужно использовать сразу же. Оставшуюся мастику сливают в тару и герметично закупоривают. Загустевшую мастику сначала следует немного подогреть на водяной бане в закрытой емкости, а затем разбавить бензином.

Читать далее:
Строительные растворы
Общие сведения о каменных материалах
Коррозия природного камня и меры защиты от нее
Использование отходов камнеобработки
Материалы и изделия из природного камня
Добыча и обработка природного камня
Главнейшие горные породы, применяемые в строительстве
Породообразующие минералы
Общие сведения о природных строительных материалах
Стандартизация строительных материалов

stroy-server.ru
