образцы дизайнерской мысли + видео

С повышением уровня жизни, владельцы садовых участков изменяют направление их использования. Сегодня дача всё реже является источником дохода. Сюда приезжают отдохнуть от городской суеты и забот, почувствовать своё единение с природой. Участок нужен исключительно для получения эстетического наслаждения или в качестве места реализации своего творческого потенциала. Художественная ковка своими руками – один из вариантов воплощения собственных навыков и способностей.

Такие элементы ландшафтной архитектуры как кованые беседки, мостики, перголы и арки обрели большую популярность не только в качестве вложения денег, но и как средство авторского самовыражения.

Кованые формы, используемые при оформлении сада, ни в коем случае не должны выпадать из общего стиля, в котором выдержано основное строение и весь участок. Иначе даже красивое изделие может ощущаться чужеродным. Поэтому, делая заказ или выбирая орнамент для самостоятельной работы, следует как можно тщательнее изучить образцы художественной ковки.

Внешний вид кованых элементов должен соответствовать общему стилю сада

Вообще кованые элементы отлично вписываются в любой тип ландшафта. Они уместны в выверенной четкости французских парков, отменно сочетаются с изумрудной зеленью английских газонов, ловко вписываются в привычный российский усадебный уют, а уж для фонтанов и мрамора итальянского сада являются просто неотъемлемой частью.

Тут важно количество элементов в ковке и сам орнамент. Множество мелких деталей, пышность и объёмность изделия подойдет не каждому саду. Тяжелый стиль барокко уместен на участке большой площади, где обязательно будут перекликающиеся по орнаменту детали и дом, выполненный в том же духе. Зато для легкого и тонкого кованого изделия особые условия не нужны – отлично впишется в любой ландшафт.

Наиболее часто для украшения садового участка и дома, расположенного на нем, используются:

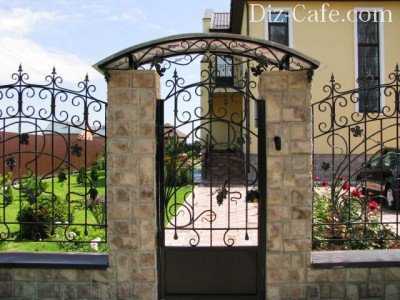

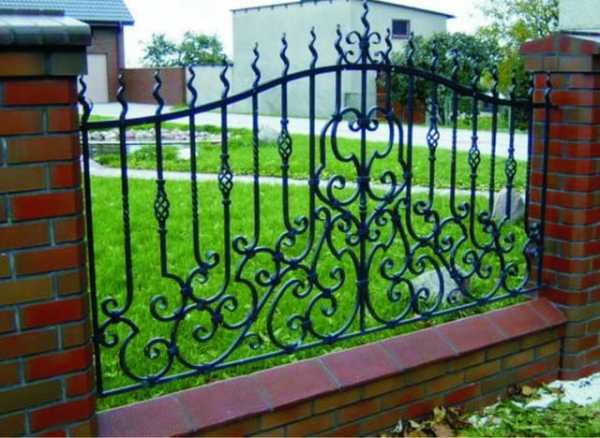

Вариант #1 — калитки и ограды

Очень декоративно смотрятся и привлекают всеобщее внимание кованые калитки. Этот элемент должен в достаточной мере сочетать в себе и изящество, и надежность. Не так-то просто быть одновременно частью защиты дачного участка и его украшением. Калитку встраивают в ограждения или в ворота. Если европейцы предпочитают использовать полностью кованые ажурные ограды и калитки, то в России чаще встречается сочетание материалов. А вот ограда чаще бывает кованой только в средней или верхней части.

Кованая калитка в обрамлении каменной или кирпичной кладки выглядит кружевной вставкой, тогда как ковка в сочетании с древесиной или металлом создаёт впечатление ворот в средневековый замок – монументальных и крепких

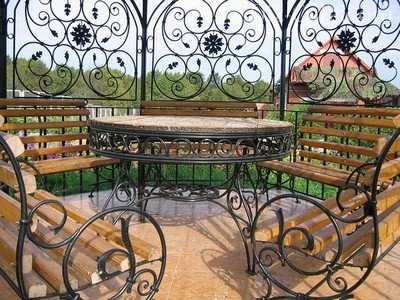

Вариант #2 — садовая мебель

Долговечная и прочная – такие слова первыми приходят в голову при виде полностью кованой садовой мебели. Как правило, кованые скамейки и столы размещают в зоне отдыха. Полностью кованая мебель – не такой уж часто применяемый вариант. Классическим считается сочетание металла и древесины, а для сада в стиле хай-тек используются ковка, украшенная стеклом.

Кованая мебель может стать настоящим украшением сада, если не забывать про чувство меры

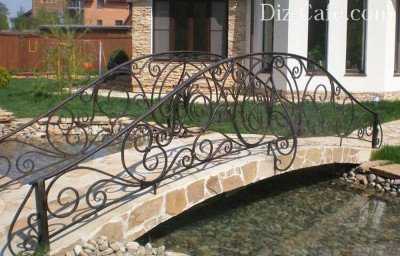

Вариант #3 — садовые мостики

Изящно выгнутые и украшенные тонкими ажурными деталями мостики – это то, о чем стоит подумать, если на участке есть ручей. В любой сезон года кованый мостик придаст саду аристократичность.

Особенно поэтично такой мостик будет смотреться осенью на фоне опадающей листвы или снежной зимой

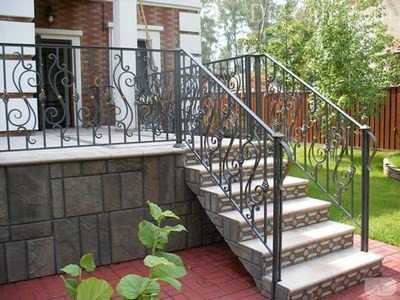

Вариант #4 — лестницы и опоры

Внутри дома лестницы послужат изящной опорой при подъёме на второй этаж коттеджа, но и при входе в дом очень органично смотрятся кованые лестницы, образующие крыльцо.

Лестница в сад — ещё одно украшение участка

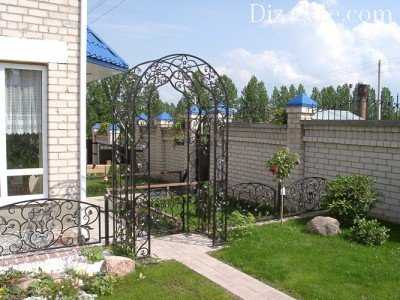

Вариант #5 — перголы и арки

Эти малые архитектурные формы садового ландшафта чрезвычайно популярны и широко используются для зонирования участка, формирования коридоров, увитых растениями. Особенность кованых изделий в том, что они не являются просто опорой для вьющихся растений – они эстетичны и сами по себе. Их цель в формировании объёмного пространства. Кованая перлога, украшенная виноградом или розами, создаёт затененный переход, наполненный медовым ароматом зелени, нагретой солнцем.

Арки могут сложить входом из внутреннего дворика в сад. Эти садовые элементы – долговечное украшение, которое не требует особого ухода.

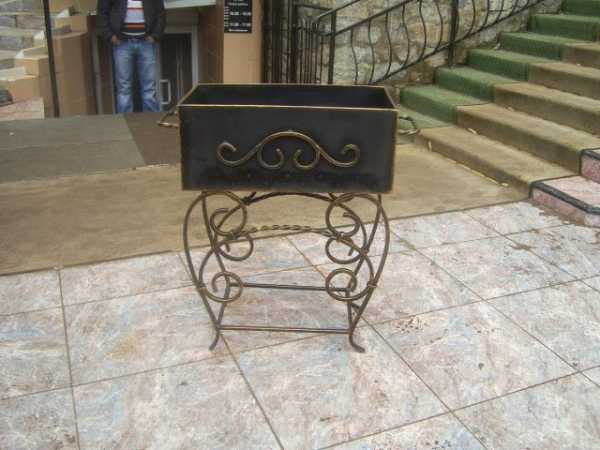

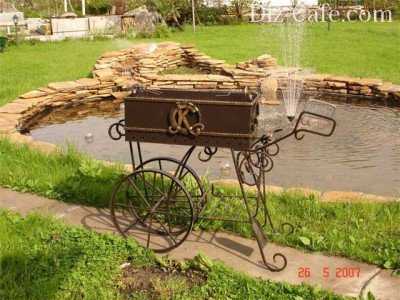

Вариант #6 — дачные мангалы

Выезд на природу у многих прекрасно сочетается с приготовлением шашлыков. В этом случае часто используют мангал. Обычный мангал плохо сочетается с дачным ландшафтом, но о кованом изделии так уже не скажешь. Именно при воплощении садовых мангалов проявляется вся художественность процесса ковки.

Сочетание функциональности и красоты – основная идея, применяемая при создании кованого дачного мангала

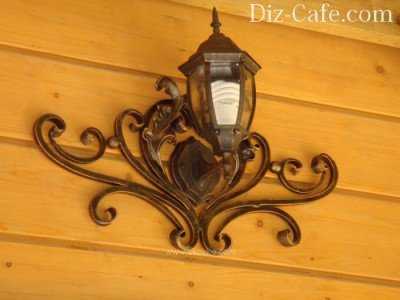

Вариант #7 — садовые светильники

Со вкусом подобранные кованые фонарики на стенах дома и дорожках участка придают ему особое очарование и создают романтическое настроение.

Такой элемент как кованый фонарь хорошо смотрится и отдельно и совместно с другими коваными изделиями

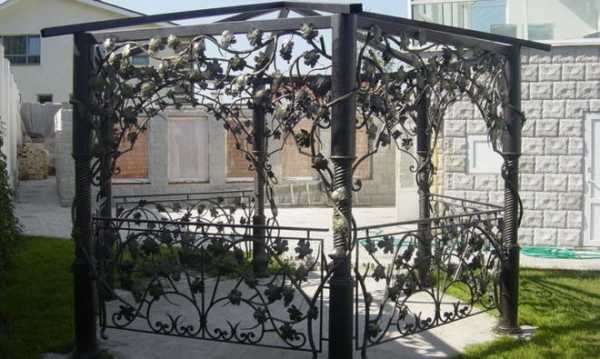

Вариант #8 — беседки и навесы

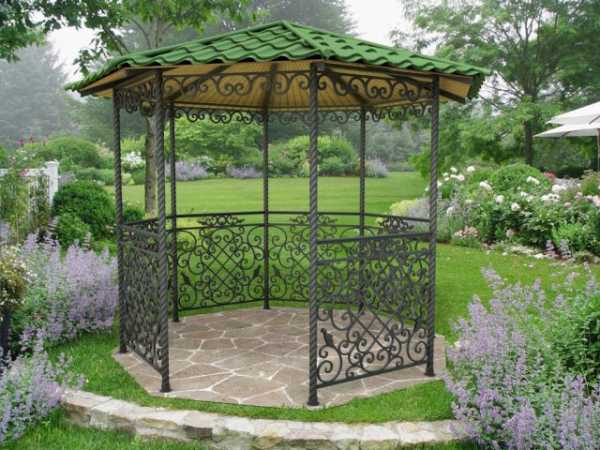

Кованые беседки чаще всего размещают на удалении от основного строения или у водоема. Служат он и для обособления зоны отдыха от основного участка. Беседка или павильон даёт возможность в полной мере реализовать фантазию дизайнера. Именно здесь есть возможность использовать орнамент ковки во всем его многообразии. Изящное, воздушное строение должно создавать ощущение парения и праздничности.

Легкая, ажурная, воздушная — вот какой должна быть кованая беседка

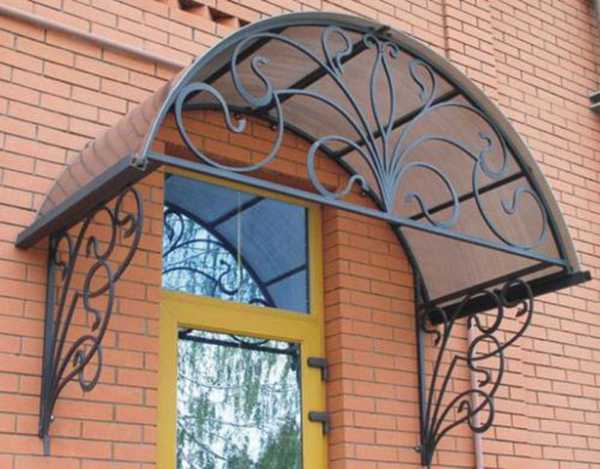

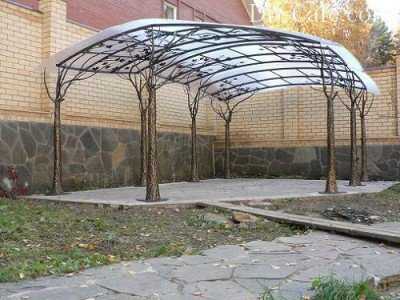

Кованые козырьки и навесы не только защищают от дождя, снега и сосулек, но и с успехом выполняют декоративную функцию.

В сочетании с навесными светильниками и обрамлением крыльца навесы могут создавать единую композицию, формируя неповторимый облик дома

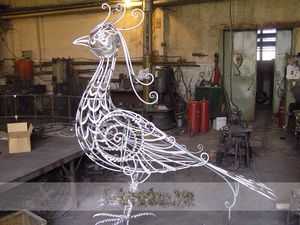

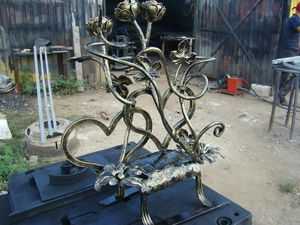

Вариант #9 — аксессуары

Не всегда у владельцев садового участка есть возможность купить дорогостоящие кованые изделия в нужном объёме. В этом случае можно постараться сделать их своими руками или ограничится коваными аксессуарами. Небольшие, но приятные кованые дверные молотки, светильники, держатели для зонтов, садовые фигурки или цветочные стойки послужат достойным украшением любого участка.

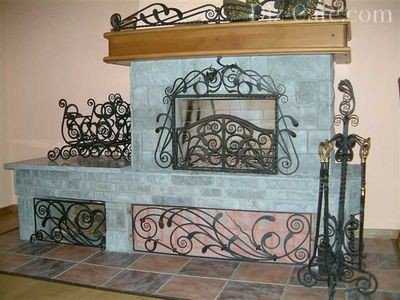

Кованые аксессуары могут преобразить не только садовый участок, но и сам дом

Многие считают, что создать собственноручно качественное кованое изделие невозможно, другие полагают: ничего особо сложного в кузнечном деле нет, раз им с успехом занимались ещё наши предки в стародавние времена. И те, и другие ошибаются. Для того чтобы самому выковать даже небольшой элемент, нужны не только орудия труда и навыки, но и знания свойств металлов. Горячая ковка – тяжелый труд в условиях, которые весьма далеки от офисных. Что же делать?

Если нет желания строить кузницу и осваивать технологию кузнечного дела, можно ограничиться аналогом художественной ковки. Создадим сварную конструкцию из металлопрофиля и металлопроката, которую можно будет украсить готовыми деталями художественной ковки. Для этого нам будут нужны: источник электроэнергии; ровная поверхность для сборки изделия; болгарка с металлическими щетками, зачистными и отрезными кругами; нерястягивающаяся веревка, маркер; молоток, две шпильки; сварочный аппарат с маской, перчатками и электродами.

Даже без кузницы можно со временем научиться делать настоящие шедевры

В качестве материала будем использовать металлопрофиль, а также металлопрокат. Последний лучше брать меньшего сечения, поскольку тогда мы сможем его согнуть, не прибегая к особым условиям нагрева.

• Выбираем рисунок. Не усложняйте эскиз, который придется рисовать, потому что это первое Ваше изделие и металл – не особенно пластичный материал.
• Покупаем металл. Следует исходить из того, что длина стандартного прута — шесть метров. Нужно посчитать свою потребность в металле и взять его с небольшим запасом.
• Обработка. Доставленный материал лучше сразу очистить от ржавчины. Потом это сделать будет сложнее. Для этого используем надетую на болгарку щетку из металла.
• Сборка рамки. На ровной поверхности (стапель, верстак, стол) делаем рамку изделия. Её размеры учитываются по внешним поверхностям. Каждый из 4-х углов рамки будет иметь сварной шов. Чтобы рамку не перекосило, прихватываем сначала одну из сторон. Какая будет первой – все равно. По нескольку капель сварки капаем не верхний и нижний углы, после чего выравниваем диагональ, постукивая по неприваренным углам. После чего привариваем два оставшихся угла.
• Измерения. Наносим на поверхность (стол, ДСП, асфальт) будущий рисунок в масштаба 1:1. Для измерения его элементов берём веревку. Прикладываем веревку к элементам рисунка, как к трафарету. Так мы выясняем длину отрезков, на которые режем пруты.
• Деформация. Чтобы деформировать заготовки, нужно создать приспособление: на ровной поверхности привариваем в 2-3 см друг от друга два шпильки. Используя их и молоток, постепенно выгибаем пруты, постоянно сравнивая результат с трафаретом.
• Сборка и сварка. Раскладываем элементы на трафарет, собирая рисунок и подрезая лишнее. Аккуратно свариваем изделие с одной, а потом и с другой стороны.
• Чистка. Зачищаем всё лишнее.

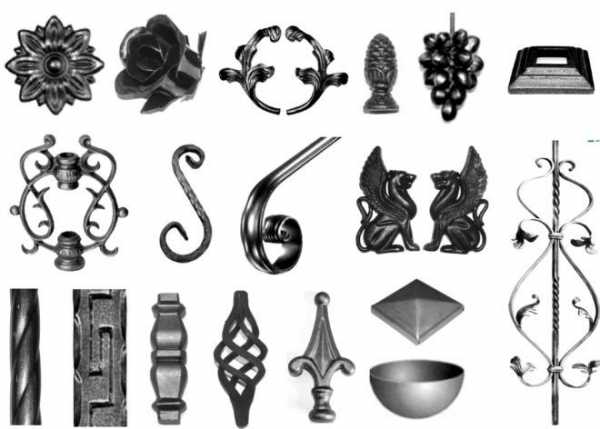

• Готовые детали. Покупаем готовые элементы ковки, которые послужат украшением основы. Привариваем их на предназначенные для них места, зачищаем места сварки.
• Грунтовка и покраска. Грунт используется белый, чтобы видеть при покраске недочеты. Краска по свойствам должна сочетаться с грунтом.
• Шик и блеск. Привлекательность изделию придадут специальное состаривание или золочение.

Получившееся изделие по внешнему виду будет мало отличаться от кованого, а при определенных навыках, которые вырабатываются с опытом, можно научиться создавать настоящие шедевры.

Кованые изделия тоже нуждаются в минимальном, но уходе

Кованым изделиям тоже нужен уход. Находясь в саду, они подвержены воздействию переменчивой погоды. Их следует красить не реже раза в два или три года. Трущиеся детали кованых калиток, ворот или качелей обязательно нужно смазывать. Тогда они прослужат очень долго, неизменно радуя своих владельцев.

diz-cafe.com

Художественная ковка металла своими руками (видео+фото)

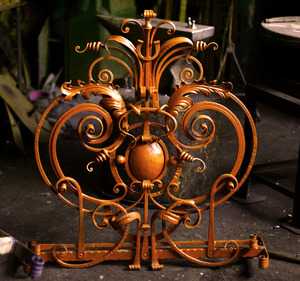

Художественная ковка своими руками — один из видов ремесла, который не только не был задвинут технологическим прогрессом на задворки истории, но даже получил новый виток развития с появлением более современного оборудования.

Что нужно знать о самостоятельной ковке художественных элементов и какое оснащения потребуется для этого?

Технологии и приемы

Создание целого комплекса изображений и орнаментов из металла возможно двумя технологическими способами: горячей и холодной ковкой.

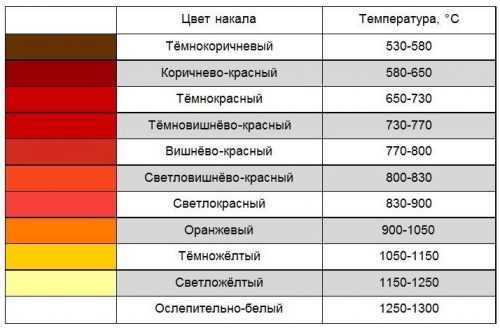

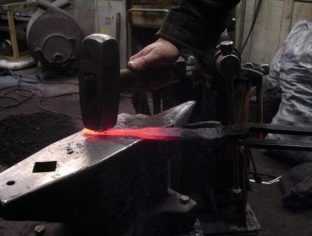

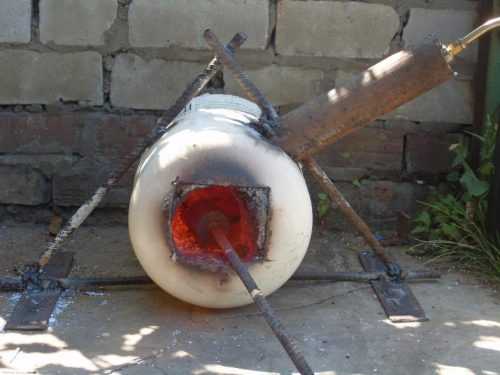

Горячая художественная ковка

Горячий способ более традиционный, с его помощью производили настоящие шедевры металлообработки, причем с использованием довольно-таки примитивного оборудования и инструмента. Сегодня, с развитием технологий, ковка с предварительным разогревом заготовок намного упростилась. Все чаще используют газовые горны, позволяющие контролировать температуру и равномерность нагревания. Стали распространенными пневматические молоты, ускоряющие ковку, а также широко применяются различные станки по обработке металла (рубке, резке, сверлению).

Несмотря на сложную технологию, в отличие от холодной ковки, горячая обработка позволяет производить более широкий спектр изделий, вплоть до мельчайших деталей цветов и листьев деревьев.

Приемы используют такие же, как и при производстве любых других деталей: раскатки, протяжки, прошивки, высадки, осадки и прочие.

Но сегодня все чаще в художественной ковке стали использовать более простые и доступные технологии холодной металлообработки.

Холодная художественная ковка

В последнее время стала популярной холодная ковка. Она более простая и требует минимум оборудования. К тому же, такой способ изготовления художественных декоративных элементов более простой в освоении. Не нужно знать о химических изменениях в структуре металла, а также о дополнительной закалке и его отпуске.

Самодельное оборудование для холодной ковки простое в исполнении и эксплуатации, а также довольно компактное. Да и сама мастерская чище, в отличие от традиционной кузницы, а изделия не загрязняются продуктами горения.

Верстаки для холодной обработки металла способны делать многие операции без нагревания заготовки быстрее, чем этот же процесс выполнялся горячей ковкой.

Горячая и холодная ковка в художественной обработке материалов могут совмещаться, ведь некоторые детали возможно создать только с нагреванием и проковкой, а другие элементы проще и быстрее изготовить на холодную.

Однако, чаще всего эти технологии используются отдельно, ведь комбинирование требует большее количество оборудования, которое не всегда можно приобрести или разместить в маленькой мастерской. Вследствие чего большее распространения получила холодная ковка, как более простой способ изготовления декоративного изделия.

Пошаговый алгоритм холодной ковки

Прежде, чем начинать изготовление художественных предметов, стоит подготовить некоторое специальное оборудование и материалы.

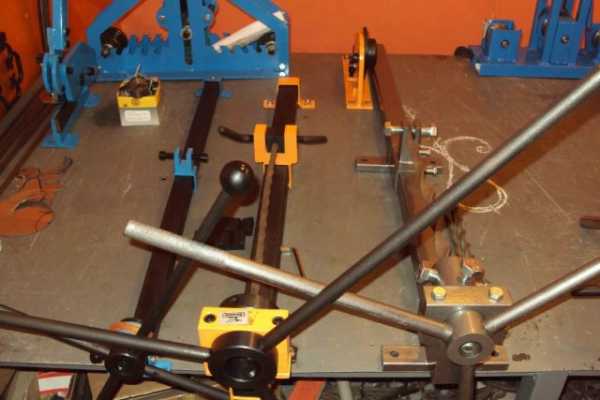

Оборудование для художественной ковки

Изделия формируются с применением двух основных процессов: прессования и гибки. Отдельно от них используется штамповка по готовым шаблонам.

На этом и построено большинство оборудования для холодной обработки металлов. Основные верстаки, имеющие широкое применение: гнутик, улитка, твистер, фонарик, глобус и волна.

Каждый из этих простых станков работает с прокатом металла (различные прутки, круги или квадраты). Причем ручное оборудование может задавать форму металлическим заготовкам с сечением 12-14 миллиметров.

Какие элементы производятся на этих верстаках?

Гнутик способен изгибать металл под углами или в дугу, одним или несколькими поворотами рычага. Основные элементы — это разного рода изгибы и волны.

Улитка, за счет формы своего кондуктора, закручивает заготовку по спирали. На ней производят волюту, завитки и другие элементы с витками спирали на концах.

Твистер, наоборот, закручивает длинную деталь вокруг своей оси. В итоге получаются элементы с завинченной поверхностью.

Устройство для изготовления волны

Гнутик

Волна предназначена для изготовления волнообразных повторяющихся деталей. Частично такие же операции можно успешно выполнять на гнутике.

Фонарик по принципу устройства похож на твистер, однако изготавливает элементы, называемые корзинкой. Эти объемные детали производятся закручиванием заготовки на кондуктор в виде вала. Станок может вполне быть заменен твистером.

Глобус или объемник выполняет различные операции по изгибу заготовки в разных плоскостях, производя трехмерные детали.

Каждый такой станок для художественной ковки своими руками можно сделать самостоятельно, поискав нужную информацию и чертежи.

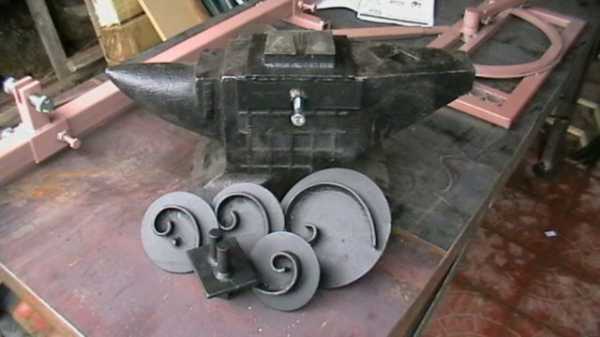

Пример простейшего ручного станка для завитков и разного рода вензелей показан в видео

Кроме такого узкоспециализированного оборудования, понадобится инструмент для резки металла (отрезной круг или болгарка), шлифовки и сварка для сборки деталей в единую композицию.

Изготовление элементов художественной ковки

Чаще всего в изделиях художественной ковки можно встретить следующие элементы: вензеля, отдельные завитки, волны, корзинки и окончания в виде пик или гусиных лапок. Как их сделать методом холодной ковки?

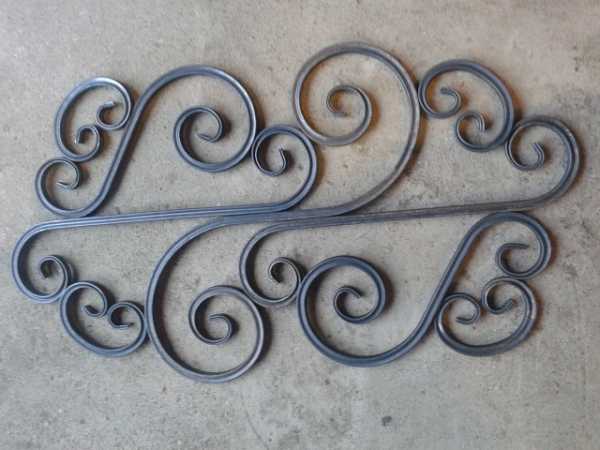

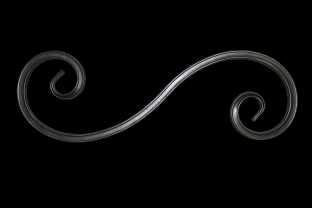

Завитки, вензеля и волюты

Такие элементы часто можно увидеть на оградах, решетках и подобных изделиях.

Для их изготовления нужно иметь станок улитку, заготовки из прутка или квадрата сечением от 8 до 14 мм (зависимо от оборудования) и, конечно, вспомогательный инструмент для резки и шлифовки.

Пошагово процесс выглядит так.

• Конец заготовки нужно сформировать под крепление кондуктора на станке. Это делается с разогревом и предварительной проковкой или прессованием на оборудовании.
• Подготовленный край вставляют в отверстие кондуктора и поворотом рычажного привода закручивают металл на шаблон. На один виток спираль делается за подход. Несколько закруток придется сделать за два три оборота.

Как это сделать показано на видео, предоставленном выше. За неимением такого оборудования витки можно попробовать сделать вручную. Для этого нужно иметь кусок трубы, на котором, разогретую газовым резаком, деталь изгибают ударами молотка.

Кручение

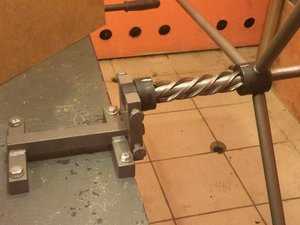

Разного рода крутени делают на твистере. По устройству это оборудование состоит из ворота с вращающейся головкой и ползунка с фиксатором заготовки.

• Пруток фиксируют в головке и ползунком регулируют нужную длину закрутки.
• Оборачивая ворот, металл закручивают вдоль оси на всем протяжении до ползуна.

Сам процесс нужно проводить аккуратно, без резких рывков ворота, чтобы не порвать заготовку, а спираль была закручена равномерно на всем протяжении.

Без станка твистера такую операцию можно сделать вручную. Деталь нагревают и, зажав один конец тисками, проворачивают вокруг оси подходящим инструментом. Однако качество может быть намного хуже.

Как выглядит и работает такое оборудование можно узнать из видео:

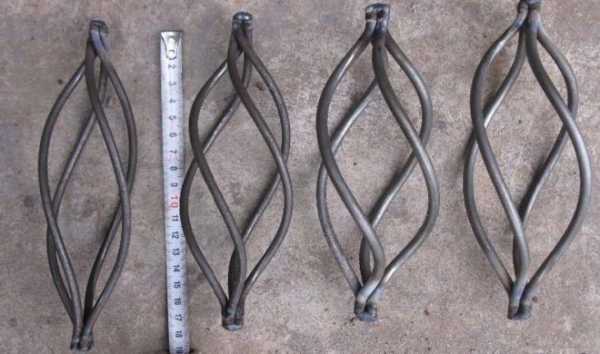

Корзинки

Один из самых сложных в изготовлении элементов холодной ковки. Для его производства используют станок под названием фонари. По устройству он похож на твистер. Только заготовки оборачивают вокруг шаблона в виде вала.

• В станок изначально вставляют две отдельные детали.
• Оборотами ворота их закручивают в объемную спираль.

Также такую деталь можно сделать без оборудования вручную. В качестве кондуктора применяют кусок трубы с приваренным на ней местом крепления конца прутка. Зафиксировав металл в тисках, его наматывают на шаблон. Способ более трудоемких и требует опыта работы. Как это делается показано на видео:

Волна

Такие детали делают на станках типа гнутик или волна. После установки заготовок в верстак оборотами привода их прокатывают, формируя волнообразную конфигурацию.

Такие же операции можно проделать и вручную на трубе в качестве кондуктора и молотка.

После изготовления отдельных элементов, их собирают в единую композицию при помощи электросварки, зачищают соединения и проводят окончательную отделку.

Декоративная окончательная отделка — это последний этап художественного производства.

Кованое изделие покрывают краской, золочением, патиной и прочими.

Для того, чтобы принять участие в обсуждении и поделится своим опытом в художественной ковке металлов, перейдите к комментариям, где вы можете дополнить информацию этой статьи собственными практическими знаниями.

wikimetall.ru

Холодная ковка своими руками: станок, чертежи

Любуясь красотой ажурной металлической ограды или восхищаясь невероятным витым узором на перилах железной лестницы, мало кто задумывается о том, что изготовлены они методом холодной ковки. Научится воплощать красоту в металле можно без особых усилий. Для этого достаточно обладать минимальными навыками работы с металлом и иметь специальные станки для холодной ковки.
Что такое холодная ковка? Какие нужны для неё станки? Что можно изготовить на этих станках? Ответы на эти вопросы вы найдёте в нашей статье.

Холодную ковку правильнее будет назвать — механическим сгибанием металлического прута на специализированных станках, для придания ему формы задуманной производителем. Сгибание прутьев в станке, можно производить как в ручную с помощью рычагов, так и с применением электромоторов. Помимо металлического прута, методом холодной ковки можно сгибать трубы небольшого диаметра, узкие железные полосы и арматуру. С применением метода холодной ковки производятся:

• Витые ограды.
• Украшения для жилых сооружений.
• Узорные ворота.
• Ограждения для балконов и лестниц.
• Металлические садовые скамейки.
• Украшения для беседок и фонарей.
• Большое количество вариантов решёток.

Элементы изготовленные методом холодной ковки
Освоив метод холодной ковки, в с лёгкостью сможете начать своё дело по производству изделий из металла. При этом, первоначальные финансовые вложения вам потребуются только на закупку станков, а если вы изготовите станки своими руками, то можно обойтись минимальными затратами.

Станки для холодной ковки

Ниже мы приведём вам инструкции по самостоятельной сборке станков для холодной ковки.

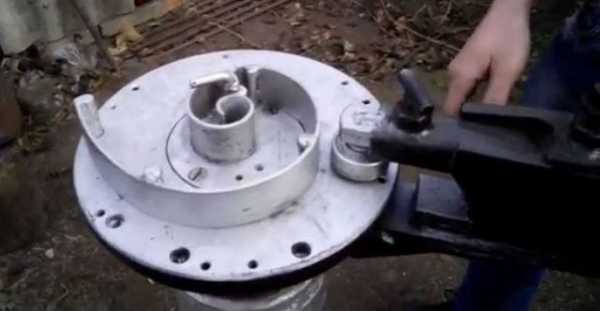

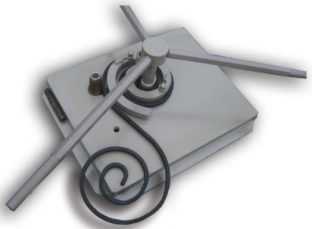

Станок «улитка»

Изготовление станка «улитка», это один из примеров самостоятельного конструирования, при этом давать советы с точным указанием размеров всех деталей не имеет смысла. Вам нужно ориентироваться на своё представление о работе станка, как и что будет гнуться, какое количество витков спирали будет достаточно для качественной работы, какого размера будет рычаг со столешницей. Если вы поймёте суть процесса изготовления станка, то сама сборка не вызовет особых затруднений.

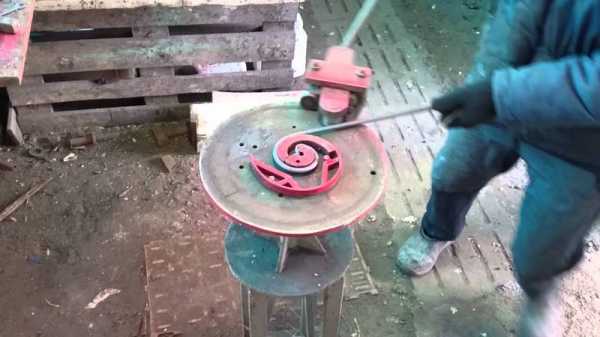

Станок “улитка”

Изготовление основных узлов станка

Каркас.

Процесс сгибания железного прута, подвергает станок сильным нагрузкам, поэтому при изготовлении каркаса для «улитки», используется только металлические уголок, швеллер или толстостенная труба. Не делайте каркас из деревянных брусьев, такой стол не выдерживает длительных нагрузок и разрушается.

Столешница.

Столешница для «улитки» делается из металлической плиты вырезанной в форме круга, толщиной не менее 4мм. Из этой же плиты, вырезается вторая столешница, повторяющая форму первой. На второй столешнице будут размещаться сегменты улитки и производится сгибание изделий. В процессе холодной ковки, столешница принимает на себя основную часть нагрузки, поэтому не нужно экономить и делать её из более тонкого листа железа.

Основной вал и рычаг.

Основной вал размещается по центру между столешницами и крепится к основанию с помощью четырёх прямоугольных треугольников. Изготовить вал можно из толстостенной трубы нужного диаметра.
Рычаг крепится к валу с помощью кольца и вращается вокруг него, дополнительно на рычаг устанавливается ролик для сгибания прутьев на верхней столешнице.

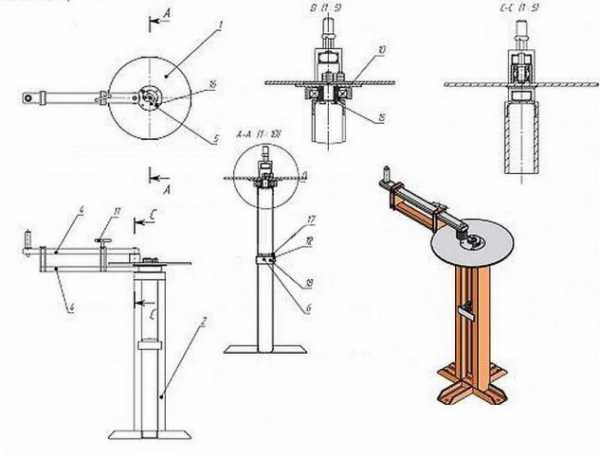

Схема станка

Разметка и монтаж навесных деталей

В зависимости от того желаете ли вы производить только однотипные образцы или вам потребуются более художественные изделия, существует три варианта устройства «улитки».
Вариант №1.
Это самый простой из трёх вариантов, суть его в том, что на столешнице прорисовывается контур спирали.

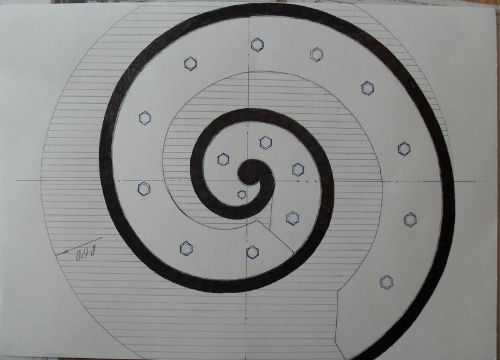

Чертёж сегментов “улитки”
По своей сути это рисунок будущих изделий которые вы будете производить на станке. После нанесения схемы, достаточно вырезать из толстых полос железа разной ширины, несколько сегментов, повторяющих линию рисунка и приварить их по разметке к столешнице. На такой статичной «улитке» вы сможете производить простейшие изгибы.
Вариант №2.
Второй вариант является самым популярным среди самодельных станков, он подразумевает изготовление разборной улитки из съёмных частей. Вдоль контуров разметки высверливаются отверстия, в которых нарезается резьба. Далее, из картона или фанеры изготавливаются шаблоны для сегментов-упоров и по ним из металла делаются накладки. В завершении, в накладках высверливаются отверстия, которые должны совпасть с посадочными гнёздами на столешнице. Для закрепления сегментов, используются в основном болты, но вы можете сделать и цилиндрические упоры. Данная конструкция «улитки», позволит на одном станке производить спиралевидные заготовки с различными радиусами.
“Улитка” из полос металла
Вариант №3.
В третьем варианте вместо разборных сегментов-упоров, изготавливаются несколько съёмных модулей с разными вариантами улитки, которые меняются по мере необходимости. Модуль делается куска железа на который наварены сегменты повторяющие части спирали.
Модули “улитки”
Сборка станка.

1. Установите каркас на месте где вы будете иметь свободный доступ к станку со всех сторон.
2. Забетонируйте ножки каркаса в полу или закрепите каркас другим доступным способом.
3. Приварите к каркасу основную столешницу.
4. Установите основной вал приварив его к столешнице и укрепив треугольниками.
5. Наденьте на вал вращающийся рычаг.
6. Установите верхнею столешницу, приварив её к основному валу.
7. Установите на столешницу сегменты улитки.

После сборки проведите пробное сгибание прута.
Что бы более подробнее узнать о сборке станка для холодной ковки «улитка» ознакомьтесь с видеороликом:

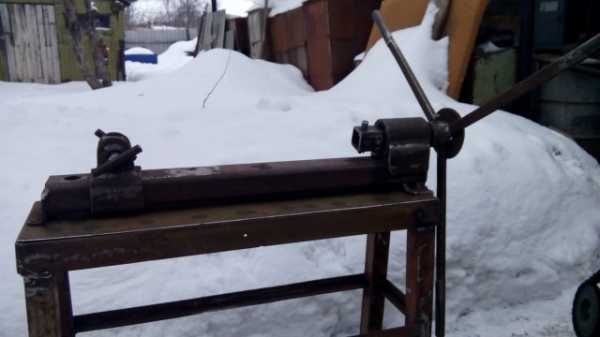

Станок торсионный

Данный станок предназначен для одноосного продольного скручивания заготовки из прутка поперечной или квадратной формы.
Станок торсионный
Для основания торсионного станка используются швеллер или двутавр. К нему с помощью сварки присоединяют толстую железную полосу, на которую устанавливают тиски для зажима неподвижной части прута. Тиски закрепляются четырьмя болтами диаметром М16 или более. Для увеличения прочности зажима прутка, на тиски навариваются рифлёные пластины из листовой стали. С противоположной стороны основания устанавливаются направляющие ролики, к которым присоединяется зажимной узел для подвижной части заготовки. Его изготавливают из стальной втулки, в которой необходимо предусмотреть отверстия для зажимных болтов расположенных под углом 120 градусов. Болты должны иметь плоский торец и быть изготовлены из качественной стали. Оба зажимных устройства должны располагаться соосно, для этого их необходимо проверить с помощью уровня, слесарного угольника и штангенциркуля.
Виды станков
Далее необходимо изготовить ручку для проворачивания подвижной части зажима. Её рычаг должен бить как можно длиннее, для снижения прикладываемого усилия. Саму рукоятку лучше сделать с резиновой втулкой, для исключения проскальзывания руки во время работы.
После полной сборки станка его проверяют на надёжность работы подвижных элементов и точность производства деформации прутка. После проверки станок крепится к опорной раме.
Простая модель торсионного станка
Как сделать торсионный станок своими руками смотрите в ролике:

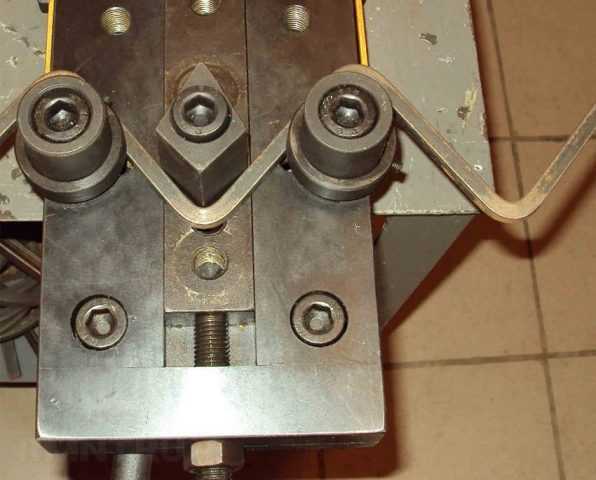

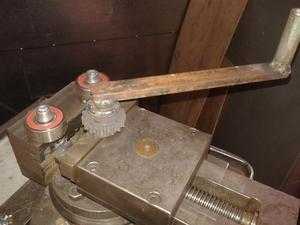

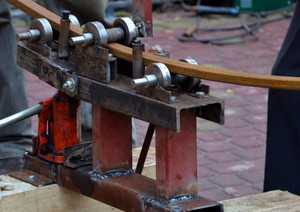

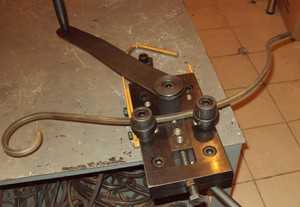

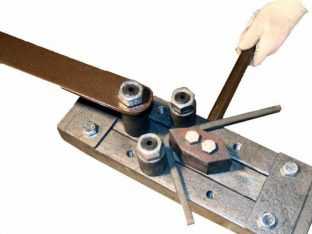

Станок «гнутик»

Чтобы качественно сформировать угол в изделии производимом методом холодной ковки, вам понадобится станок под названием «гнутик». Он состоит из стальной пластины с подвижным упором на которых находятся два опорных вала и рычаг.
Станок “гнутик”
Заготовка помещается между клином и опорными валами. После этого, с помощью рычага происходит смещение клина по направлению к валам, что приводит к изгибу заготовки.

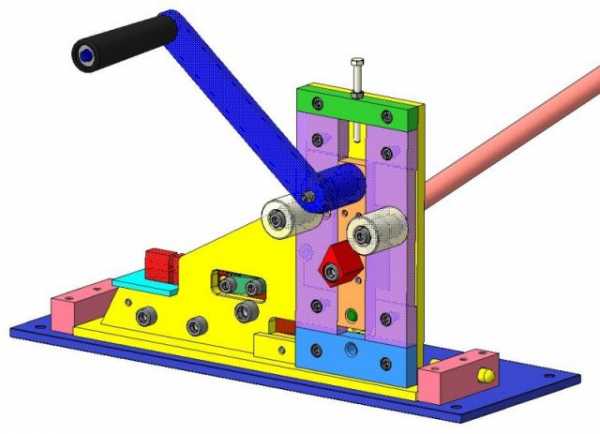

Компьютерная модель станка
Изготовить такой станок довольно просто, главное следовать приведённому чертежу и использовать инструментальную сталь, поскольку во время работы на части устройства производится большая нагрузка.
Как сделать станок “гнутик” вы также можете посмотреть в видеоролике:

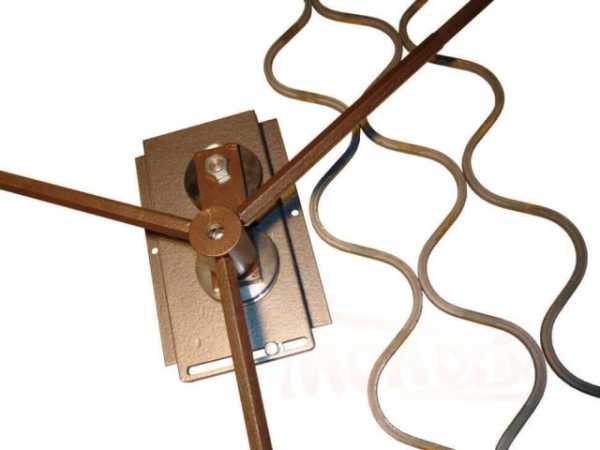

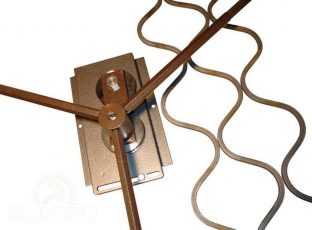

Станок «волна»

Правильнее назвать данный станок — управляемая волна. Оснащение станка состоит из пары стальных дисков диаметром 140 мм., которые крепятся при помощи болтов к рабочей столешнице. На ведущем диске закреплена ось вращения универсального воротка.
Станок “волна”
Управление волной происходит в следствии изменения расстояния между дисками. При обкатывании воротком прутка вокруг ведущего диска, происходит формирование узора, после этого, пруток снимается с кондуктора и формируется узор с другой стороны.
Посмотреть работу станка вы можете в видеоролике:

Станок — пресс

Для формирования наконечников прутьев необходим пресс. Этот станок работает по принципу маховика, в начале вращая штангу с грузами отводят винтовой боёк назад до упора. После этого вставляют в гнездо сменный штамп и ставят заготовку. Далее, быстро раскручивают штангу в обратную сторону и оставляют его свободно вращаться. В заключении боёк сильно бьёт по хвостовику штампа, за счёт этого развивается усилие достаточное для штамповки.
Прокатный пресс
Что касается ручного прокатного стана, то его можно сделать самостоятельно, но вам всё равно придётся заказывать — валки из специальной стали, подшипниковые втулки и валы, а шестерни покупать в магазине. Изготовить на таком станке можно только наконечники «гусиная лапка» и «лист».

Соединение и покраска деталей

Элементы произведённые методом холодной ковки, соединяются двумя способами:

• Сварка — детали привариваются друг к другу, а окалина стачивается «болгаркой» или другой шлифовальной машиной.
• Хомуты — такой вид соединения смотрится гораздо красивее. Для хомутов используют проштампованные полоски металла толщиной от 1,5 мм.

Покраску готовых изделий производят кузнечными эмалями или красками для металла на акриловой основе.
Соединения деталей с помощью сварки

Изделия произведённые методом холодной ковки

Предлагаем вам ознакомиться с вариантами изделий которые вы можете сделать используя метод холодной ковки:

• Элемент забора полностью сделанный по методу холодной ковки. Для соединения деталей использованы хомуты. Для изготовления использовались станки: «улитка», торсионный, «гнутик» и «фонарик».

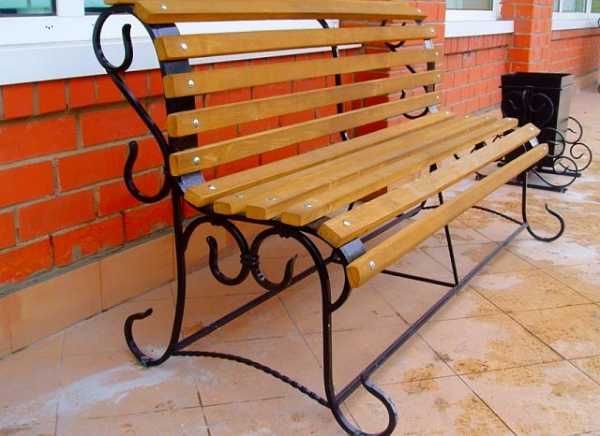

• Скамейка содовая — изготовлена посредством холодной ковки и обшитая деревом.для соединения элементов использована сварки и хомуты. В изготовлении применялись станки — «улитка», торсионный, пресс.

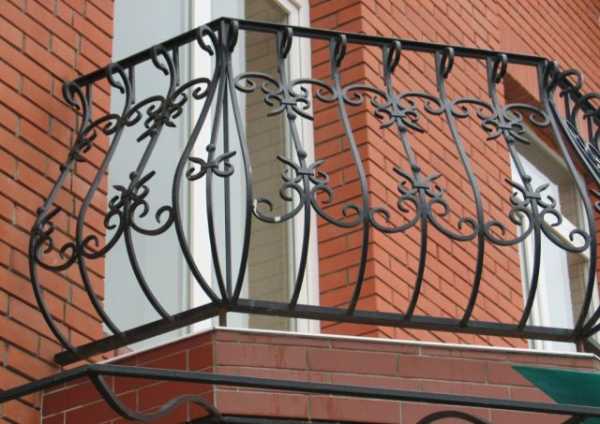

• Балконные перила — метод производства — холодная ковка. Элементы перил соединены при помощи сварки и хомутов. Используемые станки при производстве — «волна», «улитка», пресс.

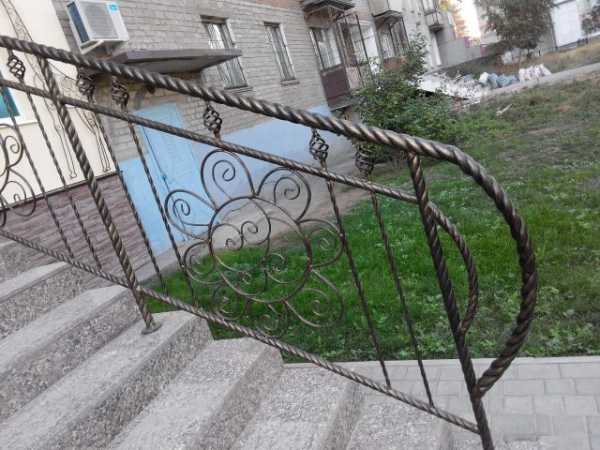

• Лестничные перила — произведены по методу холодной художественной ковки. Детали соединены с помощью сварки. В производстве использованы станки — торсионный, «фонарик», «улитка».



• Козырёк — методом холодной ковки выполнен каркас козырька. Детали соединены с помощью сварки. В процессе изготовления использованы станки — «улитка», «волна», пресс.



• Мангал — простая конструкция изготовленная по методу холодной ковки. Для соединения деталей использованы хомуты и сварки. Элементы мангала производились на станках — торсионный, «улитка».

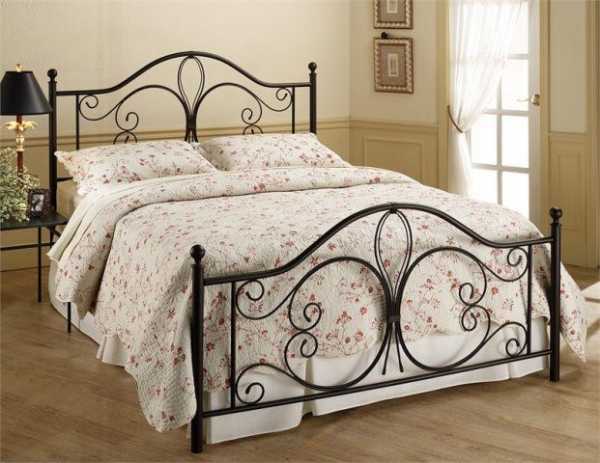

• Двуспальная кровать — для спинок использован метод холодной ковки. Соединения сделаны сваркой и хомутами. В процессе изготовления использованы станки — «улитка», «волна» и пресс.

Как видно из всего вышеперечисленного, метод холодной ковки не требует больших финансовых затрат и довольно лёгок в освоении, поэтому если вы решили начать обучение кузнечному делу именно с этого метода, то вы поступили правильно.

remboo.ru

Ковка своими руками — пошаговые советы для начинающих

Кузнечное ремесло — один из самых старых способов обработки металла. Однако, даже в наш век развития высоких технологий, оно не утратило своего значения и даже набирает большую популярность.

Ковка своими руками довольно непростой технологический процесс, для этого нужно знать хотя бы основные приемы работы с заготовкой, а также правила нагрева и закалки металла. Также нужно иметь понятие, как использовать оборудование. Какими навыками нужно обладать для изготовления изделий кузнечным способом и как ковать металл?

Этапы ковки и приемы

Горячая ковка включает в себя большое количество приемов, использующихся в обработке металла. Однако сама технология состоит из основных этапов.

1. Нагрев заготовки.
2. Ковка.
3. Стабилизация металла.
4. Закалка (по надобности).

Каждый отдельно взятый этап имеет большое значение. Неправильно выдержанная температура нагрева заготовки приведет в дальнейшем к порче изделия, то же касается и слишком быстрого остывания.

При ковке также нужно соблюдать технологический процесс, иначе попросту заготовка будет испорчена. На этом этапе используют множество приемов в зависимости от того, какое изделие изготавливают.

Стабилизация металла подразумевает постепенное остывание готового изделия. Этот технологический этап способствует нормальной кристаллизации сильно разогретого материала. Главная задача — не допустить нарушение внутренней структуры, появления раковин и трещин.

Закалка металла в масле

Закалка используется для придания готовому изделию твердости за счет изменения кристаллической решетки во время высокотемпературного нагрева. Чаще всего в кузнечном деле этот этап проводят, изготавливая инструменты, которые во время использования будут испытывать большие нагрузки. Основное требование к закалке — не сделать металл слишком хрупким (перекалить) или, наоборот, очень мягким.

Итак, как происходит ковка металла своими руками и какие приемы применяют на каждом из этапов работ?

Нагревание заготовки перед ковкой

Обычно для ковки стальных предметов используют готовые заготовки в виде литых стальных болванок требуемого размера. Своими руками таким способом можно изготовить не слишком большие предметы и мелкие инструменты, поэтому для нагревания использую кузнечный горн.

Лучше всего приступить к нагреванию заготовки сразу же после ее отливки, когда она остынет до темно-красного цвета. Также можно прогреть материал предварительно перед помещением в очаг. Предварительное нагревание проводят с концов до средины, чтобы избежать появления напряжений и трещин в структуре металла. При этом температура соблюдается в пределах не более 300 градусов. Проверяют этот показатель разливанием на поверхность болванки машинного масла: если оно горит, то заготовку перемещают в очаг.

Температуру в горне изначально задают невысокую, постепенно увеличивая со временем до нужного предела.

Ошибочно мнение о том, что чем больше нагреть сталь, тем лучше ее ковать. При сильном разогреве такой материал действительно становиться мягче, однако, не стоит забывать о таких процессах, как перегрев и пережег металла.

Перегрев изменяет кристаллическую структуру материала заготовки и при последующей ковке он может попросту развалиться на отдельные фрагменты.

Пережег изменяет химические свойства стали, когда из ее состава выжигается большее количество углерода.

По данным таблицы можно понять каких температурных рамок стоит придерживаться во время нагревания различных сортов стали при ковке. Определяют степень накала металла по его цветовому спектру. Например, если заготовка имеет окраску ослепительно белого цвета, значит, она разогрета до 1200-1300 градусов. Чем более темный окрас металла, тем он холоднее. На фото изображена схема соотношений цветового спектра к температуре.

Как по цвету определить температуру нагрева

Как по цвету определить температуру нагрева

Процесс ковки

Когда заготовка будет разогрета до требуемой температуры, ее стоит обжать. Это нужно делать для устранения различных раковин, пустот и трещин в структуре болванки. Процесс проводят следующим образом. Заготовку вытаскивают из горна и ударами молота проходят ее поверхности от середины до краев (сначала верхнего, а потом нижнего).

Прежде чем планировать изготовление вещей, стоит рассчитывать на то, что при обжимке заготовка потеряет часть своего объема в виде окалины. Она образовывается на поверхности болванки, откуда ее удаляют, используя инструменты: клещи и щетки.

Когда обжимка проведена, переходят к собственно поковке изделия. При этом используют различные приемы для получения нужной формы.

Чтобы на поверхности образовались утолщения, используют способ местной осадки. Также этот прием используют, если нужно уменьшить длину заготовки и сделать ее более толстой. Для этого мастер наносит удары сверху заготовки, расположенной в вертикальной плоскости. При этом металл будет деформироваться и утолщаться. Удобно делать полную обсадку, зажав разогретую заготовку в тисках, но нужно спешить, иначе металл будет очень быстро остывать от холодного приспособления для зажима.

После осадки опять нужно сделать обжимку, чтобы придать структуре однородность!

Одна из разновидностей осадки — высадка. Ее используют, когда нужно получить на поверхности изделия утолщения. Для этого нагрев заготовки делают только в месте высадки.

Если нужно, наоборот, удлинить заготовку, проводят так называемую протяжку. Используют три способа, которыми можно сделать этот прием. Наиболее простой — протяжка на плоских бойках. Для этого заготовку разогревают. Далее, ее проходят молотом по всей длине и, переворачивая на 90 градусов, делают ту же работу. Прием стараются проводить за один разогрев. Довольно часто используют такой подвид протяжки, как расплющивание по всей длине. Основные инструменты при этом молот или кувалда.

Протяжка (вытяжка) металла

Иногда при ковке в домашних условиях нужно сделать в изделии сквозное или глухое отверстие. В таком случае используют прием прошивки. В качестве основного приспособления выступают пробойники различного сечения. При этом заготовку разогревают и укладывают на наковальню сверху круглого отверстия. Установив пробойник, по нему наносят удары. Прошивку можно делать как с одной стороны, так и с обеих.

Для разделения заготовки или изделия на части используют способ рубки. Нагревают металл до темно-красного цвета и, уложив его на наковальню, кузнечным зубилом рубят три четвертых его толщины. После чего поковку переворачивают и дорубают остаток, используя те же инструменты.

Также довольно часто в кузнечном деле использую способ гибки заготовок. Простые формы получают, используя в качестве основного приспособления наковальню с отверстиями. Более сложные кованые элементы формируют, изгибая заготовки на различных шаблонах.

Еще один прием, часто использующийся в художественной ковке — скручивание. Заготовку при этом разогревают и жестко фиксируют в тисках, другой конец проворачивают, используя как основное оборудование вороток.

Когда изделие готово нужно стабилизировать металл.

Стабилизация

Очень быстрое остывание материала кованого изделия приведет к неравномерной кристаллизации металла. Как следствие в структуре образуются напряжения, раковины и пустоты. Чтобы избежать таких отрицательных моментов, когда завершиться ковка металла в домашних условиях, нужно задать постепенное и равномерное остывание.

Остывание металла в горне

Небольшие поковки можно оставить в очаге горна, где металл будет остывать вместе с печью. Более массивные кованые изделия можно засыпать горячими углями и присыпать золой.

Чем более массивное изделие, тем более плавным должно быть остывание.

Процесс ковки своими руками можно посмотреть на примере видео поковки якутского ножа

Обучиться ковке для начинающих лучше у опытного мастера. Существует много различных приемов и способов такой обработки и изготовления вещей, которые может показать специалист. Тем более при отсутствии практики довольно тяжело соблюдать технологии нагревания и стабилизации металла, без которых изделие либо не получиться, либо будет некачественным.

Однако ручная ковка не так сложна и простейшие вещи можно довольно быстро научиться изготавливать самостоятельно.

А что Вы можете дополнить к материалу этой статьи? Если у Вас имеется опыт обучения ковки в домашних условиях, поделитесь им в блоке комментариев к этой статье.

wikimetall.ru

Художественная ковка металла своими руками

Всегда большим спросом пользуются эксклюзивные вещи. И художественная ковка металла своими руками, не исключение. Это прекрасная возможность получить прочное изделие, которое будет служить длительное время. А также немаловажным аспектом является изящный внешний вид таких работ, это гарантирует именно художественная ковка.

Эстетика кованых предметов отлично дополняет как внутренний, так и внешний дизайн особняков, домов и дач. Для получения хорошего кованого изделия необходимо знать некоторые тонкости обработки металла и кузнечного дела.

Особенности ковки

Художественная ковка – это высокотехнологический метод обработки железа. Благодаря холодной ковке, изделия получаются намного прочнее, нежели те, что отливают или штампуют.

Художественная ковка

Это объясняется прохождением заготовки через специальные станки, которые их одновременно гнут и прессуют. Это искусство кузнечного дела, позволяет получить готовую работу в короткий срок.

В отличие от горячей ковки, холодную рекомендуют выполнять даже при температуре окружающей среды. Предельная отметка температурного режима не должна превышать 200–250 градусов. Как раз до того момента, когда в металле начинаются структурные изменения из-за нагревания. Преимуществом этого метода является отсутствие окалины на поверхности изделия и высокая точность исполнения тонких узоров и элементов.

Кованые изделия практически не разрушаются с течением времени. Такая устойчивость, обеспечивается воздействием давления на металл во время обработки. Методам холодной ковки необходимо обучаться. Так как при ошибке обработки, заготовку будет очень сложно переделать или изменить. Работы, выполненные таким методом, позволяют создавать самые популярные товары:

• предметы интерьера и мебель;

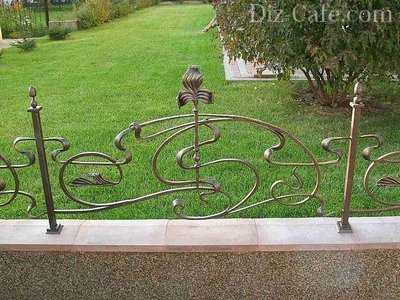

• заборы, лестницы и перила;
• мангалы, фонари и беседки;
• решетки на окна;
• элементы декора для каминов.

Кованые аксессуары для камина

Во время ковки в холодном состоянии часто получают рельефные узоры на полосовых и листовых заготовках. А также таким методом обрабатывают изделия из сплавов и цветных металлов.

Виды узоров для ковки

Кованые элементы, играют очень важную роль в композиции всего изделия. Используя стандартные образцы и эскизы, необходимо вносить в каждую работу индивидуальность.

Элементы художественной ковки

Это поможет сотворить шедевр художественной ковки:

• Волюта – орнамент геометрической формы, представляющий собой вензель. Форма бывает произвольной. Размещается узор либо горизонтально, либо вертикально. Волюта бывает согнута в одном направлении. В таком случае вензеля располагаются на одной линии от оси изгиба изделия. А при разнонаправленном узоре, завитки размещаются по обе стороны оси заготовки.
• Спираль – узор кованой спирали включает в себя равномерно увеличивающиеся от основания изделия пространственные незамкнутые окружности. Различают одно и двунаправленную спираль. Суть узора заключается в периодическом изменении диаметров колец, а также исходных прутков и проволок.
• Навершие – этот кованый элемент используется для украшения верхушек оконных решеток и заборов. Заготовка состоит из части прутка с заостренной кромкой на одном из краев изделия. Зачастую к нему крепятся ряды завитков.
• Оголовки – цельный кусок металлической полосы сворачивают с помощью кузнечной сварки в объемную заготовку, получается чашеподобная кованая деталь. Форма: цилиндрическая, сферическая и конусовидная.
• Чеканка – плоскую поверхность штучной заготовки точечно обрабатывают специальным кузнечным зубилом, получается объемная картинка. В такой способ обрабатывают сплавы и цветные металлы.
• Крутень – для его получения закручивают либо часть, либо всю заготовку. Важно учитывать пределы деформирования металла. Поэтому пруток нужно скучивать в одном направлении, такая монотонность защитит изделие от разрушения.

Крутень как элемент ковки

Дополнительные виды

Узлы бывают еще и такого вида:

• Двойная спираль – это пространственная фигура из обычной двухрядной спирали. При этом самый широкий диаметр этого изделия – средняя часть. Из-за этого этот узор ковки также называют китайский фонарик. Для его изготовления необходимо два прутка или проволока с большим поперечным сечением.
• Кернение – такой художественный узор получается путем вдавливания части металлического листа или полосы в штампованную форму. Для этого используется специальный инструмент. На плоских заготовках так получают объемные надписи, изображения и вензеля.

Благодаря использованию различных кузнечных узоров и элементов, получают сложные изделия художественной ковки. Комбинируя их, мастера могут создать индивидуальную композицию для декорирования дома, территории или фасада здания.

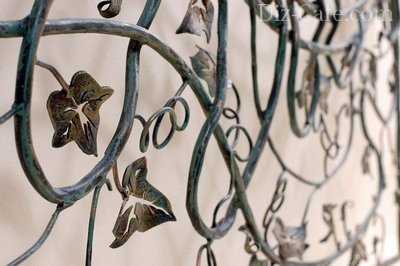

Виноградный лист

Технологические процессы

Для создания качественного изделия, необходимо придерживаться определенных технологических процессов. Ими пользуются абсолютно все мастера кузнечного дела. Условно их разбивают на такие виды:

• Гнутье – одна из самых распространенных операций. Для создания дугообразного изгиба, заготовку предварительно нагревают. Затем, кладут на рог наковальни и производят загибание изделия.
• Вытяжка – производится на наковальне, путем ударения кувалды по нагретой заготовке. Эта операция позволяет уменьшить поперечное сечение и растянуть изделие.
• Насекание узоров – производится путем нанесения зубилом силуэтов, линий, штрихов и шрифтов на предварительно нагретой заготовке.

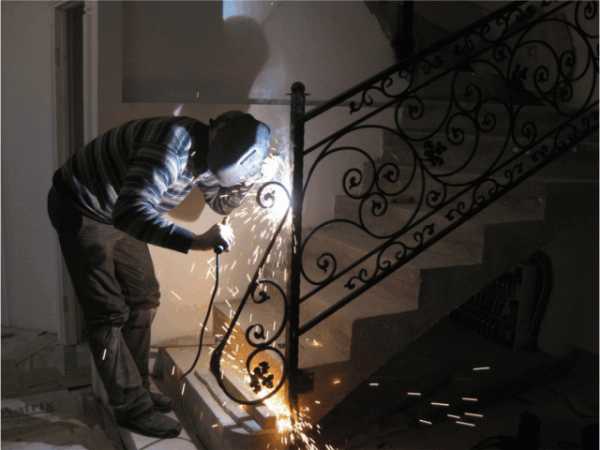

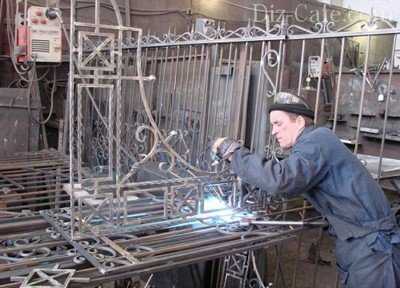

• Сборка – осуществляется с помощью кузнечной сварки или склепки. Это завершающий процесс. На этом этапе все отдельные элементы собираются в готовое изделие.

Для продолжения срока службы кованого изделия, важно его покрасить. Предварительно металл обрабатывают грунтовкой, это позволит сохранить антикоррозийные свойства краски. Наносить покрытие лучше в два слоя.

Оборудование для домашнего кузнечного цеха

Художественная ковка своими руками, невозможна без присутствия специального оборудования. Для этого начинающему мастеру необходимо сначала обзавестись гнутиком.

Гнутик

Он помогает сгибать изделия под нужным углом или дугу нужного радиуса.

Дополнительное оборудование:

• Фонарик – самый сложный инструмент. Это приспособление позволяет создавать не каждую деталь в отдельности, а сразу несколько из одиночных прутьев. Инструмент помогает изготавливать из железных прутьев корзинки, разного сечения и диаметра.
• Улитка – помогает создавать спирали из заготовленных элементов. Спиралевидные вензеля, часто встречаются на кованых изделиях. Поэтому начинающему мастеру можно сделать самостоятельно улитки разнообразного диаметра.
• Твистер – помогает сплетать прутья вокруг продольной оси. Принцип работы этого приспособления очень похож с фонариком. Этот инструмент позволяет создавать объемные детали и оплетку для декорирования готового изделия.

А также важно иметь в арсенале кузнеца разнообразные тиски, молотки, кувалды. Нелишним будет приобрести болгарку, сварочный аппарат, отрезной и точильный станок.

Преимущества кованых изделий

На сегодняшний день для декорирования и благоустройства домов и придомовой территории, появилось много различных материалов. Но многие люди все же предпочитают иметь металлические изделия. Ковка популярна по следующим причинам:

• сочетание с другими элементами декора;
• ручная работа;
• красота и долговечность;
• эксклюзивность;
• заказ по индивидуальным размерам, эскизам;
• отличные защитные функции.

Изделия из металла имеют массу преимуществ. Единственной сложностью специалисты называют чувствительность металла к коррозии. Для долговечности изделия должное внимание необходимо уделять обработке и покраске.

Чтобы начать работать с металлом, будущему мастеру важно иметь огромное желание – освоить замечательное ремесло кузнеца. На рынке представлено множество кованого товара: козырьки, ворота, решетки, мангалы, фонари и прочее. Для создания уникального изделия лучше всего подойдет художественная ковка эскизы и рисунки работ имеются в сети. Остальное зависит от фантазии и опыта мастера.

Видео по теме: Художественная ковка металла

promzn.ru

виды кованых изделий, как сделать подобное изделие собственноручно
