Пиролизная печь из кирпича своими руками

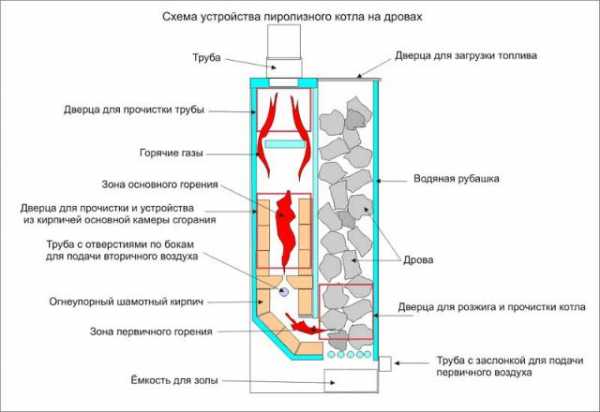

Пиролизная печь из кирпича своими руками, схема устройства пиролизного котла на дровах.

Пиролизные печи отличаются от обычных печей, более длительным сроком горения. Уже в самом названии печи, содержится ответ, в чём различие печей.

Процесс сгорания топлива в такой печи, можно условно поделить на два этапа. Первый этап — пиролиз, то есть, разложение органики под воздействием высоких температур на твёрдый материал и газообразный. Данный процесс происходит при минимальном воздействии кислорода.

На втором этапе к полученным составляющим, при высокой температуре, подаётся кислород, под воздействием которого происходит полное сгорание топлива и газа.

Можно сказать, что получается полностью безотходный процесс, при котором топливо превращается в тепло, не оставляя золы и не загрязняя воздуха.

Пиролизная печь из кирпича своими руками

Кирпичный, пиролизный котел, имеет высокий коэффициент полезного действия, он экономит топливо, а в отработанных газах содержится минимальное количество вредных веществ. Пиролизная печь из кирпича своими руками изготавливается относительно легко при наличии необходимой сноровки и знаний.

Работа печи основывается на пиролизе. Процесс выделения пиролизных газов происходит в условиях недостатка кислорода. Из топлива при высокой температуре выделяются газы, лишь впоследствии они смешиваются с кислородом, процесс способствует полному сгоранию топлива и самого газа.

В пиролизную печь из кирпича, благодаря особенностям конструкции, топливо загружается сверху, внизу же предусмотрен вторичный отсек «догорания» пиролизных газов.

Тягу в печи создает дымосос — тягодутьевая конструкция, дымоход вентилируется принудительно. Как система работает? В первичном верхнем имеет место недостаток кислорода, поэтому топливо выделяет пиролизные газы, которые догорают в нижнем отсеке.

Основной материал для изготовления конструкции — керамический кирпич. В зависимости от размера, в среднем для пиролизного котла из кирпича понадобится от трехсот до пятисот штук.

Кстати, в зависимости от назначения, пиролизные печи могут иметь по два отсека для твёрдого топлива.

А в некоторых случаях, камеры вторичного сгорания могут быть расположены выше, чем топочный отсек с твёрдым топливом. Многое зависит от индивидуальных особенностей проекта, от принципов тяги и так далее.

Главное, когда вы устанавливаете печь длительного горения, строго придерживаться схемы и соблюдать противопожарные правила.

Для сооружения камер сгорания требуется огнеупорный кирпич, а для того, чтобы сварить водогрейный котел, нужны металлические листы. Также для изготовления печи понадобятся чугунные решетки, топочные дверки, дымосос для создания тяги, датчики и электроды, измеряющие температуру.

А значит, понадобятся такие инструменты, как аппарат для сварки, шлифовальная машинка.

Кирпичная пиролизная печь своими руками порядовка

Сначала изготавливается плита фундамента. Неважно из какого материала фундамент под печь изготовлен, его не нужно связывать с фундаментом дома, так как просадку эти две конструкции могут дать различную.

Просвет между фундаментами печи и дома должен быть минимум 5 см. Далее этот просвет заполняется, и производится кладка кирпичом в соответствии со схемой.

С технологией кирпичной кладки лучше ознакомиться по видео, она включает несколько рабочих процессов: установку порядовок, подачу кирпичей и раствора, укладку, проверку надежности. В первую очередь всегда выводятся углы. Прямоугольные углы выстраивают с помощью порядовки — металлического угольника.

Первые несколько кирпичей кладут с помощью правила, а далее ставится порядовка, вертикальность ей придают воспользовавшись уровнем или отвесом. Делая кладку своими руками, важно позаботиться о безопасности и проследить за самым главным – герметизацией швов.

Для того, чтобы учесть все возможные огрехи, можно выложить сооружение сначала без раствора и, если все сходится, начать укладывать кирпич на раствор. Следующий шаг — установка колосников (чугунных решеток для поддержания слоя топлива) и топочных дверок.

Далее следует процедура подключения отопительной системы. Её необходимо тщательно продумать. Водогрейный котёл, при наличии схемы, необходимых навыков и оборудования варится собственноручно. Конечно, если нет практики, то лучше предоставить эту работу специалистам.

Для котла понадобятся металлические листы и трубы разного диаметра, сварочный аппарат, болгарка. Готовый котел закрепляется в нижней камере. Устанавливаются датчики, чтобы регулировать процесс пиролиза

Процесс пиролиза

После того как всё установлено и подключено, система тестируется. Для того чтобы произошел процесс пиролиза температура должна быть не меньше 450 и не больше 1100 градусов по Цельсию.

Но, одной температуры мало. Нужна регулируемая подача воздуха и наличие дополнительной камеры сгорания газов. Еще один момент, на который стоит обратить внимание — влажные дрова не подходят для топки пиролизной комбинированной кирпичом печи. Пар разбавляет пиролизные газы и печь затухает.

Кстати, для обычных печей из кирпича, также рекомендуется использовать только сухие дрова. Дрова должны храниться под навесом не менее одного года. В этом случае, при сгорании не выделяется конденсат и печь прослужит дольше.

При использовании сухих дров, пиролизную печь необходимо очищать примерно раз в два месяца. Если дрова сырые, то раз в две недели. Дело в том, что на дымоходе откладывается сажа и смолы, которые могут легко воспламениться, если их вовремя не почистить.

Пиролизная печь из кирпича, итог

Удобные и позволяющие экономить топливо конструкции печей входят в обиход. Пиролизная печь из кирпича своими руками возводится в несколько этапов. Контроль качества, общее понимание технологии и строительные навыки необходимы на протяжении всей работы.

Если у вас есть способности и видение технических процессов, затраченные усилия окупятся с лихвой.

Видео кладки пиролизной печи из кирпича, с камерой дожига в верхней части котла.

Кое что о кирпичах:





kirpichman.ru

Как своими руками сделать кирпичную пиролизную печь?

Свернуть

Попробуем разобраться, что представляет из себя кирпичная пиролизная печь, как ее построить собственными руками.

Содержание

• 1 Устройство и принцип работы
• 2 Материалы для работы
• 3 Необходимые инструменты
• 4 Инструкция по изготовлению
• 5 Видео
• 6 По пароперегревателю, пар в разогретом состоянии попадает через отверстие в плите на колосниковую решетку. На конце трубки монтируется рассекатель пара для нейтрализации шума: трубка болгаркой разрезается немного меньше, чем на половину, с шагом, примерно, 10 мм, делается 7 – 10 пропилов, далее отверстия обматываются сеткой с окном 20-30 микрон из нержавеющей стали в ​​два-три слоя, а прикрепляется она к трубке проволокой диаметром 1-1,5 мм.
• 7 Резиновую трубку над плитой необходимо поднять на 20-30 сантиметров (на представленном фото она не поднята). Хотя некоторое охлаждение кислородного шланга происходит за счет водяного пара, это нужно сделать из соображений пожарной безопасности. По теме: Украинский умелец сконструировал энергоэффективный твердотопливный котел и отказался от природного газа
• 8 Что такое пиролизная печь
• 9 Принцип работы пиролизной печи
• 10 Преимущества такого типа печей
• 11 Недостатки печей пиролизной очистки
• 12 Изготовление пиролизных печей
• 13 Несколько советов по созданию и работе с пиролизными печами
• 14 Подписывайся на наши новости Вконтакте!

Устройство и принцип работы

Начинается строительство с разработки проекта.

Схема такой печи приведена на фото №1 (ниже).

Такая печка способна обогреть до 1300 м2площади. Подойдет для большого загородного дома. Затраты на ее возведение не маленькие.

Но полностью окупают себя с течением времени. Ее КПД составляет более 90%.

Кроме того, она эффективно накапливает и аккумулирует тепло. Одной закладки дров хватает более, чем на 30 часов. Если добавить к этому аккумулированное тепло, станет понятно, почему топить такую печь можно раз в двое суток.

Фото №1 Кирпичная пиролизная печь в разрезе

Пиролизная печь из кирпича своими руками — задача не из легких. Внутри все перегородки делаются из шамотного кирпича. Это вызвано большой температурой горения — до +12000 C.

Саму печь, в целях экономии, сделаем из простого огнеупорного керамического кирпича. С эстетической точки зрения, такая печь не уступает аналогам. Такая пиролизная печь, может выглядеть как камин  и занимать центральное место в интерьере.

Фото №2 Принцип работы и схема кирпичной пиролизной печи

За счет высокой температуры и недостатка кислорода, топливо распадается на твердый углеводород и смесь газов.

Происходит более полное сгорание, КПД повышается. Одной закладки топлива хватит больше, чем на сутки. Часто, такой конструкции бывают пиролизные печи для бани.

Такая печь в сауне — настоящая находка.

Не боится воды, эффективно расходует топливо, долго сохраняет и отдает тепло. Кроме того, в качестве топлива часто используют отходы: опилки, мусор. Это еще больше увеличивает экономию.

к содержанию ↑

Материалы для работы

Для строительства кирпичной пиролизной печи длительного горения своими руками, нам понадобятся такие материалы:

огнеупорный керамический кирпич — 400 шт;шамотный кирпич — 100 шт;сталь листовая 6х1,5 м, толщина не менее 4 мм — 9 м2чугунная колосниковая решетка стандартного размера— 3 шт;бетон В12,5 — 0,12 м3вентилятор, мощность минимум — 300Вт;терморегулятор;дверца для поддувала;дверца для топки;металлические трубы;металлический профиль;готовая высокотемпературная смесь для кладки — 470 кг;электроды;высокотемпературный датчик.

к содержанию ↑

Необходимые инструменты

Необходимый инструмент найдется у каждого домашнего мастера. Нам потребуются:

Сварочный инвертор,Угловая шлифовальная машинка,Бетономешалка,Дрель,Сверла,Уровень,Отвес,Металлический угольник,Прочие инструменты.

к содержанию ↑

Инструкция по изготовлению

Порядовка пиролизная печи из кирпича

Воспользуемся схемой, выполним разметку, прежде чем приступить к строительству пиролизной печи своими руками.Делаем фундамент. На твердое основание кладем гидроизоляцию.

Сверху насыпаем 10 мм песка. Фундаментную плиту принимаем размеров 1200х1000 мм. Высота — 100 мм.

Замешиваем и заливаем.Начинаем кладку. Начальный ряд — самый важный. Будьте особо внимательны и аккуратны.

Построить такую пиролизную печь своими руками — дело не простое. Все углы делаем строго перпендикулярными. Ориентируйтесь на порядовку обычной кирпичной печи.

Выполните кладку до топливника. В качестве вяжущего используйте готовые растворы для кладки печей. Их легко приобрести в любом магазине строительных материалов.Выполняем устройство топливника.

Обратим внимание, что здесь присутствует 2 камеры. В первую выполняют закладку топлива. Во вторую попадает вторичный воздух и газы при процессе пиролиза.

Это основной принцип при изготовлении пиролизной печи своими руками. Ориентируйтесь на размеры, приведенные на фото №1.Устанавливаем колосниковую решетку. Не забудьте оставить небольшой зазор, т.

к. металл от нагревания расширяется.Устанавливаем наш вентилятор. Его функция заключается в создании дополнительного воздушного потока для активизации процесса конвекции.

Интенсивность горения будет регулироваться за счет задвижки в дымоходе, которая позволяет увеличить или уменьшить тягу по своему усмотрению.Монтируем дверцы на топку и поддувало.Выкладываем остальную часть печи. Особое внимание уделите дымоходу. Важно строго придерживаться выбранной схемы.

Любые отклонения могут привести к задымлению помещения.Тщательно загерметизируйте все щели, стыки и т. п.Теперь нашу печь надо испытать, затем просушить. Заложите небольшое количество мелких дров.

Примерно на полчаса горения. Зажгите и следите, чтобы не появился запах угарного газа. Для просушки — топите печь по 2-3 часа дважды в день в течении недели.

к содержанию ↑

Видео

Печное отопление в Украине, что называется, переживает второе рождение. Причины такого явления понятны без всяких объяснений.

Именно поэтому харьковский рационализатор Олег Петрик предложил использовать технологии пылеугольных ТЭС для повышения эффективности домашних печей, причем для этого совсем не обязательно обладать навыками опытного слесаря.Как можно поднять КПД угольной (дровяной) печи или твердотопливного котла без применения дополнительных энергоресурсов.Принцип работы технологии достаточно прост: вода из резервуара (парогенератора) превращается в пар с высокой температурой (400 – 500 С) и подается непосредственно в пламя, выступая своеобразным катализатором горения, увеличивающим производительность отопительной установки.Для создания рационализаторской системы, понадобится: парогенератор, который изготавливается из подручных средств (подойдет канистра или кастрюля, желательно из нержавеющей стали, может использоваться даже старый самогонный аппарат). В емкость врезается ниппель из автомобильной покрышки. Также понадобится около полуметра кислородного шланга и примерно полтора метра трубки, желательно из тонкостенной нержавейки с внутренним диаметром 8 мм, из которой изготавливается пароперегреватель.

По пароперегревателю, пар в разогретом состоянии попадает через отверстие в плите на колосниковую решетку. На конце трубки монтируется рассекатель пара для нейтрализации шума: трубка болгаркой разрезается немного меньше, чем на половину, с шагом, примерно, 10 мм, делается 7 – 10 пропилов, далее отверстия обматываются сеткой с окном 20-30 микрон из нержавеющей стали в ​​два-три слоя, а прикрепляется она к трубке проволокой диаметром 1-1,5 мм.

Резиновую трубку над плитой необходимо поднять на 20-30 сантиметров (на представленном фото она не поднята). Хотя некоторое охлаждение кислородного шланга происходит за счет водяного пара, это нужно сделать из соображений пожарной безопасности.

По теме: Украинский умелец сконструировал энергоэффективный твердотопливный котел и отказался от природного газа

Для того, чтобы, в свою очередь, ускорить выработку пара парогенератором, необходимо при разжигании дров, залить в емкость не более 200 мл воды, она закипит за 5-8 мин и устройство начнет работать на полную мощность. После этого в парогенератор можно полностью наполнить водой для длительной работы печи.Увеличение производительности составляет, приблизительно, 50%, в сравнении с обычными устройствами.

Испытания устройства показали, что выход печи на рабочий режим сократился в двое, то есть с 2 до 4 часов.Это значит, что дров для протопки печи понадобится в два раза меньше. Улучшилась полнота сгорания топлива, выходящий из трубы дым практически не виден, а количество золы значительно уменьшилось. В связи подорожанием энергоносителей, в частности природного газа, такая модернизация станет актуальной для многихдомовладельцев.Разумеется, что предложенное решение требует существенных доработок: необходимо автоматизировать процесс подачи воды, оптимизировать саму конструкцию и прочее.

Однако, вариант недорогой и быстрой «прокачки» печи элементарными средствами, которые найдутся в каждом доме, поможет многим людям значительно сэкономить, а также, возможно станет толчком к разработке новых технологий и рождению новых идей.Читайте также: Вода как топливо: ученые нашли эффективный способ расщепления воды на водород и кислородВ арсенале умельца из Харькова также имеется с окном экспериментальная установка по сжиганию угля или дров в паровой атмосфере или, как он ее называет, «водородная буржуйка»Справка.Перегретый пар широко применяется для улучшения эффективности турбин на теплоэлектростанциях, с начала прошлого века использовался на паровозах всех типов. Более того, были разработаны проекты ядерных реакторов, где часть технологических каналов должны использоваться для перегрева пара перед подачей в турбины. Известно, что применение пароперегревателя позволяет существенно поднять КПД паровой установки и снизить износ ее узлов.Источник: ecotown.com.uaПонравилась статья?

Поделитесь ею и будет вам счастье!Пиролизная печь представляет собой аппарат практически безотходного производства, работающий как на топливе стандартного типа – древесины или угля – так и использующего для получения тепловой энергии побочный продукт предыдущих циклов обработки – газов. Таким образом, этот тип печей выполняет функцию газогенератора. Такая печь является чуть ли не единственным источником тепла в труднодоступных для цивилизации холодных районах планеты, где нет возможности провести газопровод или линию центрального отопления.По какому принципу функционирует пиролизная печь, и основные моменты в вопросе её создания своими руками следует рассмотреть в статье, представленной ниже.Вот так выглядит пиролизная печь

Что такое пиролизная печь

В обыкновенной печи любое органическое топливо в процессе горения и окисления кислородом выделяет большое количество углеводородных продуктов горения. Таким образом, тор, кизяк, дрова и другие виды природного топлива имеют большую массу попутных выделений, выводящихся через дымовую трубу в окружающую среду.

Внутренности пиролизной печи

Объём газов, выделяющихся в процессе топливного горения, значительно повышается при кислородной недостаточности, искусственно создающейся внутри топки. Например, древесина сгорает при температуре около 500 градусов, с выделением метилового спирта, ацетона, уксусной кислоты, смолы и древесного угля.

Все эти отходы первичной реакции представляют собой горючие смеси, которые могут быть подвергнуты повторному циклу горения с получением определённого количества тепла.

Печи пиролизного горения нацелены на получение тепла из продуктов горения, также нося название газогенераторов, путём создания внутри них повышенных температур порядка 450 градусов, избавляющих пользователя от необходимости регулярной очистки топки – всё топливо сжигается в пыль.

Принцип работы пиролизной печи

Для описания принципа работы пиролизной печи необходимо взглянуть на её внутреннее строение и конструктивные элементы.

Принцип работы пиролизных печей

Основными конструктивными элементами печей пиролизного типа представлены газификационными и дожигательными камерами, системами подачи воздуха первого и второго порядка, водяной рубашкой и колосниковой решёткой.

После помещения топливного элемента в загрузочную камеру, он поджигается, вручную производится закрытие створок и включение дымососа. Теперь в высокотемпературных условиях недостаток кислорода провоцирует обугливание топлива и выделение из него  древесного газа.

Такой принцип работы пиролизного котла провоцирует образование в нем побочных продуктов реакции — угарного газа, углеводородов и водорода. Проникающий в камеру сгорание вторичный воздух вызывает более высокий результат сгорания топлива, часть выделяющегося тепла которого опускается в нижние уровни камеры, поддерживая пиролизный процесс.

Таким образом, пиролизные печи являются более экономичными по сравнению с печами обычными на целых 7%, потому что  пиролизный процесс продолжается минимум в течение 30 часов после загрузки в неё в качестве топлива древесины, и не менее 7 дней – используя уголь.

Для запуска газовой фазы работы печи, температура внутри неё должна быть не менее 450 градусов с максимальным порогом в 1100 градусов. Теперь внутрь камеры необходимо порционно подавать воздух, количество которого рассчитывается заранее по специальной схеме.

Лучше соорудить дополнительную камеру сгорания газов, имеющую размер не менее 50 см. Минусом такого сооружения является отсутствие возможности вручную управлять подачей воздуха, соответственно, требуя создания автоматизированной линии контроля и регулирования температуры внутри печи. Согласно этим данным, аппарат будет самостоятельно рассчитывать и подавать нужную порцию воздуха.

Схема работы пиролизной печи

Пиролизное сгорание влечет за собой разложение древесного топлива на отходы твёрдого остаточного типа, кокс и газов. Смешивающийся с порционно поступающим кислородом получившийся газ вступает в активную фазу реакции горения.

В процессе рабочего взаимодействия пиролизного газа с углекислым, происходит модификация токсичных веществ, при обычной реакции горения выбрасывающихся в атмосферу в больших количествах. В случае их участия в пиролизном горении, экологичность у такой печи гораздо больше, чем у стандартной.

Таким образом, пиролизные печи для дома являются одним из лучших вариантов экономичного обогрева помещения.

Преимущества такого типа печей

Преимущества пиролизной печки

Пиролизная печь имеет чрезвычайно высокий коэффициент полезного действия, превышающий величину 80% — таким образом, она предоставляет реальную возможность максимального экономного расходования органического топлива. Путём изменения автоматизированных настроек, КПД пиролизной печи также поддается регулированию.

Пиролизные печи предоставляют возможность также утилизировать отходы промышленного производства – резину, полимеры и отходы деревообрабатывающей промышленности, однако пи использовании нескольких видов топлива единовременно, необходимо строго соблюдать 70-процентный барьер наличия древесных остатков.

Ввиду практически полного сгорания топлива при высоких температурах, выбросы конечных продуктов горения в окружающую среду являются минимальными; внутри печи практически не остаётся сажи.

Автономный режим работы позволяет пиролизной печи поддерживать высокую температуру внутри топки на протяжении трёх суток без добавления новых топливных порций.

Однако для полноценной работы пиролизной печи  и исключения чрезмерной задымлённости требуется соблюдение строгого пропорционального соотношения воздушной и топливной смесей.

Недостатки печей пиролизной очистки

Однако этот вид печей имеет свои минусы.

Схема работы пиролизного котла

Прежде всего, потенциального пользователя отпугивает высокая стоимость пиролизного готового агрегата. Однако, начиная уже с первых дней работы, экономия от обогрева помещения с помощью печи пиролизного типа станет очевидной.

Печь, чья работа устроена на основе пиролиза, требует непрерывной подачи электроэнергии для функционирования автоматизированной системы управления и поддерживания бескислородного типа горения.

Самое главное, если плохо просушенную древесину положить в печь, пиролиза будет невозможно добиться никакими действиями. Необходимо избегать высокой степени топливной влажности. Пар, возникающий из испаряющейся влаги, растворяется в пиролизных парах, снижает степень сгорании топлива.

Данный недостаток устраняется путем подачи в камеру сгорания вторичного воздуха. Этот процесс обуславливает усиление сгорания летучих веществ и носит название двойного дутья.

Работа вентилятора дополнительной тяги, обеспечивающей большой пиролизный котел дополнительной тягой воздуха, требует непременного существования электронной сети, что делает невозможным использование такой печи в неэлектрофицированных местностях или в местностях, не снабжённых электрическими цепями непрерывной работы.

Изготовление пиролизных печей

Технология изготовления пиролизной печи малой мощности.

Кирпичную пиролизную печь, имеющую мощность 30 кВт, обогревающую дом размером в 70 кв. метров, вполне реально изготовить своими руками. Для данного строительства понадобятся:

в районе 400 единиц керамического кирпича или 100 – шамотного; лист стали габаритами 6000 мм на 1500 мм толщиной не менее 4 мм; 3 чугунных колосника; вентилятор не менее 300 Вт мощности; поддувальная и топочная дверцы; рычажный терморегулятор.

Монтажные работы пиролизной печи требуют сварочный аппарат, электрическую дрель и болгарки с большим и маленьким диаметрами круга, электроды и термодатчик.

Также потребует целый набор труб – профтруба размерами 800 на 400 мм и три трубы стандартные, диаметрами 57 мм, 32 мм и 159 мм

Не рекомендуется изготавливать пиролизные печи и различного храма, найденного на заднем дворе или в сарайных складах.

Все пиролизные печи, собранные из подобных материалов, являются подопытными образцами, даже несмотря на то, что они исправно работают. Материалы, подходящие для строительства железной печи, категорически не подходят для пиролиза. Так что следует сразу избавиться от старых бочек, кусков труб и остального железного хлама, использование которого в строительстве ставит под угрозу всю идею создания будущей печи.

Отсутствие контроля над реакцией пиролизного горения превращает этот тип печи в стандартную буржуйку, поэтому основным залогом её будущей работы является использование новой аппаратуры в начинке печи.

Для обогрева жилья как нельзя лучше подходят котлы системы «стоп-старт». Он требует установку автоматизированной системы контроля температуры. Также отдельной системой снабжается процесс порционной подачи воздуха в камере дожигания.

Укладка пиролизной угловой печи

Система «стоп-старт» приводит к сложной работе котла, требующей использования целой системы заслонок и регуляторов.

Использование шамотного кирпича ведёт к быстрому износу печи в силу его особенностей с обязательной его заменой каждые два года.

Толщина металла, используемого в строительстве воздуховодов, не влияет на степень его прогорания – для пиролизной печи есть специальная сталь.

В суровых российских реалиях на данный момент появился ещё один вид самодельных пиролизных печей, не требующих электрофикации. Здесь камера газификации находится внизу, а дожигания – наверху аппарата – устройство использует естественную тягу воздуха, нагнетая нагретый в топке воздух  в камеру дожигания, где к нему примешивается вторичный воздух.

В нижнюю камеру кислород попадает через отверстия за счёт атмосферного разрежения – смешиваясь в топке с пиролизным газом, он  вступают в экзотермическую окислительную реакцию.

Полученный газ сгорает в верхней дожигательной камере, нагревая теплоноситель. Каждая стенка такого котла изготовлена из жаропрочной стали, что обеспечивает полное сгорание топлива в печи на протяжении 14 часов.

Теперь пора перейти к инструкции как изготавливается пиролизная печь из кирпича своими руками.

Несколько советов по созданию и работе с пиролизными печами

Пиролизная печь своими руками создаётся полностью на основе расчётной схемы – лучше всего, на готовой схеме Белякова.

Такая печь будет иметь мощность в 40 кВт,  и сложена из кирпича.Её периметр создается из красного кирпича. Внутренние печные стены складываются из кирпича шамотного. По окончанию сборки печи и подключения кулера или вентилятора, наступает время её эксплуатации.Определить коэффициент полезного действия пиролизной печи можно простым бытовым способом – по анализу запаха исходящих от печи паров.

Если в них улавливаются ноты угарного газа, КПД печи используется по максимуму.Для отопления помещения пиролизной печью используются промышленные древесные или угольные брикеты.Котельное помещение должно обладать собственной вентиляции и крайне желательно должно быть нежилым. Дело в том, что даже при двухфазном пиролизном процессе сжигания топлива, в печи образуется некоторое количество ядовитых веществ. Поэтому строитель, возводящий данную конструкцию, должен обладать большим спектром знаний о герметизации.

Печь располагают на собственном дополнительном бетонном или кирпичном основании, на расстоянии не менее 200 мм от стен.Самостоятельное изготовление печи подразумевает использование шамотного кирпичаисключительно в качестве материала для футеровки, а песчано-глиняного раствора – в роли строительной смеси. А расстояние между котлом и кирпичными стенками должно составлять не менее 70 ммПри выкладке первого и второго рядов стенок, между кирпичами надо оставлять микрозазоры для осуществления вентилирования печи. На основе естественной конвекции воздуха, помещение будет быстрее прогреваться за счет выделяющегося тепла.В процессе  выкладки стен необходимо протирать их мокрой тряпкой для затирки швов.Основной информацией, которой следует владеть строителю и пользователю пиролизной печи – неукоснительное соблюдение техники безопасности.

При соблюдении всех вышеуказанных рекомендаций и правил, пиролизная печь, изготовленная своими руками, прослужит долго и будет являться наиболее экономичным вариантом индивидуального отапливания помещения.

Понравился пост?

Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

(8Голосов, в среднем: 5,00из5)Загрузка…

Подписывайся на наши новости Вконтакте!

Источники:

• pechnoy.guru
• ecotechnica.com.ua
• stroykirpich.com

blog-potolok.ru

сборка и особенности работы агрегата

Оглавление:

1. Работа пиролизной печи
2. Самостоятельная сборка пиролизной печи
3. Особенности установки

Если у Вас нет природного газа, Вы можете добыть его из дров и сжечь для обогрева помещения. На этом принципе основана работа пиролизной печи. В ней в отдельных камерах сжигается твердое топливо и газ, выделяющийся при его сгорании. Такой тепловой агрегат является экономичным и экологически безопасным. Принцип действия в нем отличается от работы печей прямого горения, и если его понять, пиролизная печь своими руками может быть изготовлена для бытовых нужд. Высокая эффективность обеспечивается сжиганием древесины и брикетов, то есть такого топлива, которое образует много горючих веществ.

Работа пиролизной печи

В обычных печах газы выводятся через дымоход, а горение топлива обеспечивается большим количеством кислорода. В отличие от них в пиролизной печи топливо сгорает практически без кислорода. Это приводит к образованию большого количества горючих газов, они поступают в другую камеру и в ней сжигаются с выделением тепла. Именно поэтому данный вид печей называется газогенераторным.

Экологичность данных агрегатов обеспечивается сжиганием вредных газов: на выходе из дымохода получают пар и небольшое количество CO. Именно поэтому такие печи часто называют бездымными. Другие преимущества данных конструкций:

• высокий КПД (до 85%),
• быстрый нагрев теплоносителя,
• чистый дымоход из-за малого количества сажи (если сжигать сухое топливо),
• подключается водяной контур для любого типа батарей отопления,
• из 1 кг дров получают 1,2 м3 газа, который при сжигании выделяет 10 тысяч калорий тепла.

Самостоятельная сборка пиролизной печи

Для монтажа металлического агрегата следует взять качественную легированную сталь и обеспечить сварку металла на профессиональном уровне. Если собственных навыков нет, лучше пригласить сварщика. Также надо иметь подробные чертежи и четко придерживаться размерных обозначений. Если имеется схема с другими размерами, их можно пересчитать.

Следует отметить, что газогенераторные печи своими руками можно класть из кирпича. Этот материал используют для агрегата невысокой мощности, который надо установить, например, в небольшом дачном доме. Кирпичная самодельная печь кладется из следующих материалов:

• шамотный кирпич,
• керамический кирпич,
• стальной лист толщиной 4 мм,
• колосники из чугунных швеллеров,
• дверцы 2 шт (для топки и поддувала), дымосос.

Устройство кирпичной пиролизной печи основано на таком же принципе, что и металлической. Дрова сгорают, выделяя много газов, так как им не хватает кислорода. Они проходят под топочной камерой сквозь колосниковую решетку в камеру дожига, смешиваются с кислородом для интенсивного горения. Проходят через воздушный коллектор, поднимаются к дымоходу, по пути распределяясь в трубах теплообменника. В нем нагревается вода, которая движется в радиаторы отопления.

Материалы для изготовления металлической пиролизной печи:

• листовая сталь 6 мм,
• шамотный кирпич,
• стальные полосы,
• стальные круги,
• шлифмашина, круги к ней,
• датчик температуры,
• дымосос или вентилятор,
• дверца для топки,
• сварочный аппарат и электроды,
• трубы d=32 мм, 57 мм, 160 мм (толщина стенок 3,2 мм, 3,5 мм, 4,5 мм соответственно).

Размеры стальных листов и кругов берут из чертежей. Габариты печи рассчитываются соответственно требуемой мощности. Эти данные можно заказать в профессиональной компании, которая занимается инженерными теплотехническими расчетами.

1. Из стали сваривается корпус с предусмотренными камерами сгорания топлива и дожига газов.
2. Топка изнутри облицовывается шамотным кирпичом.
3. Далее чертежи предусматривают устройство отверстий и монтаж систем подачи первичного и вторичного воздуха.
4. На следующем этапе вырезают окно топки, прикрепляют дверцу, которая должна закрываться герметично.
5. Монтируется водяная рубашка. В дымоотводящую трубу устанавливается дымосос или вентилятор.

Описана конструкция с нижним расположением камеры дожига, которая требует принудительной подачи воздуха. Так устроены все современные печи данного типа. Однако уже создаются новые модели с верхним расположением камеры дожига, над топкой. В чем их выгода? Они не требуют принудительного отвода газов, и, значит, такая конструкция обходится без электроэнергии.

Печь разжигается поджогом дров в топке, после чего дверца плотно закрывается. Добиться правильного горения можно лишь регулировкой степени подачи первичного (для топки) и вторичного (для газов) воздуха. Для этого монтируется специальная система подачи воздуха, состоящая из рычажков, открывающих/перекрывающих доступ кислорода.

Особенности установки

Пиролизная печь должна устанавливаться в подсобном помещении, например, в подвале, если ее используют для обогрева жилого дома. Он должен быть оснащен системой принудительной вентиляции. Агрегат устанавливается на специальную бетонную или металлическую платформу. Если правила монтажа были соблюдены, печь проработает на одной закладке топлива до 14 часов.

Производители предлагают немало разновидностей агрегатов данного типа. Заводское изготовление гарантирует надежность корпуса, соблюдение технологических приемов и автоматическое управление процессом горения в обоих камерах. Как правило, заводские модели обладают высокой степенью защиты от закипания, оснащаются предохранительными клапанами, регуляторами автоматической подачи воздуха.

opechkah.ru
