Изготовление и монтаж металлических распашных ворот своими руками

Чтобы огородить промышленную зону, общественный участок или частную территорию, потребуется установка забора. А неотъемлемой частью этой конструкции являются распашные ворота, через которые осуществляется въезд транспорта. Чтобы сэкономить свои средства, изготовить их можно самостоятельно в домашних условиях. Для этого необходимо лишь придерживаться определенного порядка действий.

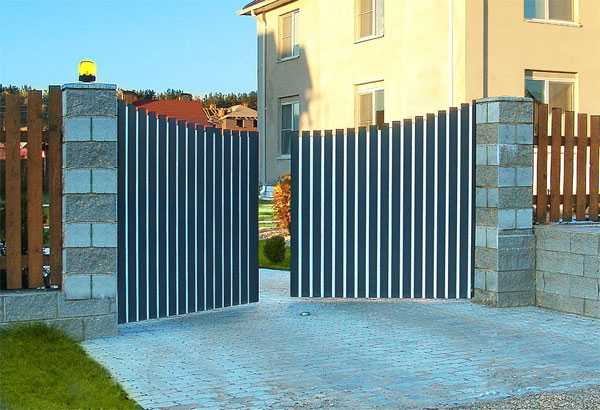

Виды и исполнения

Конструкция распашных ворот отличается своей простотой, а также легкой автоматизацией. Это особенно важно для тех разновидностей, которые устанавливаются непосредственно на производственных территориях.

Подобные ворота можно сделать собственноручно

Если на въездных воротах будет отсутствовать механизм для закрытия и открытия, то необходимо будет каждый раз выходить из автомобиля, поочередно открывая и фиксируя створки. После того как машина заедет во двор, потребуется выполнить обратный порядок этих действий. Таким образом, на это уходит много времени, а особенно неприятным это является в непогоду.

Воротины могут открываться в двух направлениях: наружу или внутрь. Специалисты рекомендуют выбирать первый вариант в тех случаях, когда конструкция устанавливается на небольшой площади. Недостаток такого варианта заключается в необходимости монтажа техники для открытия и закрытия створок в скрытом положении. Для этого необходимо механизм поместить в приямок.

Однако стоит обратить внимание, что такое решение потребует дополнительных средств на герметизацию. Во время открытия внутрь механизм ставится прямо на стойку створок, рычаги прикрепляются к самому полотну.

Правила выбора

При выборе конструкции полотна покупатели часто делают ошибки, не учитывая направления и силу ветра в местах установки ворот. Если в конкретном регионе наблюдаются сильные устойчивые ветряные порывы, то лучше всего делать свой выбор в пользу решетчатых разновидностей, так как у них имеется меньший уровень парусности, если сравнивать со сплошными вариантами воротин.

В этом видео вы узнаете, как сделать распашные ворота:

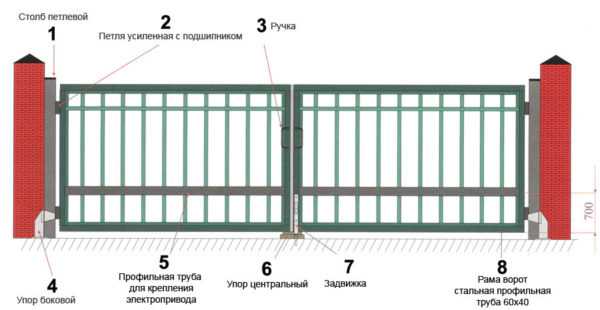

Под дуновением сильного ветра перегружаются и быстро выходят из строя схемы для передвижения воротин. Абсолютно на всех типах ворот находится несколько элементов, на которые в обязательном порядке во время покупки следует обратить свое внимание:

Петельки, представляющие собой детали, которые прикрепляются на створки на несущих столбах. Их количество и мощность влияют на плавное передвижение ворот на протяжении длительного времени.
Центральный фиксатор, представляющий собой элемент, который просто необходим для размещения створок в закрытом положении.
Крайние фиксаторы представляют собой элементы, которые используются в целях временной фиксации створок, когда они открываются настежь.
Запор представляет собой массивную щеколду, засов с петельками или просто петельки для замка, которые прикрепляются на створке в 1 м от нижнего края.

Подготовка к установке

Перед тем как сделать распашные ворота своими руками, необходимо подготовиться к основным этапам работы. От этого будет зависеть результат сборки и установки конструкции. Подготовительные работы заключаются в нескольких моментах:

Разработка эскизного проекта заезда со всеми деталями и составлением списка необходимых материалов.
Проверка уже имеющихся дома материалов, которые могли остаться от предыдущих строительных работ, а также включение подходящих элементов в свой проект.
Покупка стройматериалов, в соответствии со списком.
Изготовление деталей, приобретение необходимых инструментов и недостающих материалов.

По подготовленному заранее эскизу необходимо лишь рассчитать нужное число деталей по всем позициям. Требуется продумать методы исполнения, материал, который будет применяться для защиты покрытия, рассчитать габариты бетонных оснований, а также остальные элементы изделия. Все эти составляющие надо также внести в список требуемых стройматериалов.

Подбор материалов

Этот этап является ключевым при изготовлении распашных ворот. Даже идеально собранные изделия могут абсолютно не вписываться в общий фон дачного участка, если они не будут сочетаться с оградой территории или, например, с оттенком крыши здания. Здесь важно соблюдать общий стиль здания и прилегающей территории. Самыми распространёнными видами ворот считаются те, что изготавливаются из стали в разнообразных сочетаниях.

В таких случаях не рекомендуется комбинировать кирпич, деревянный штакетник и коричневый профнастил. Такой вариант может подойти только для деревянных построек на участке. Идеальным является использование совместно со сталью весьма недавно появившегося на рынке материала, который представляет собой сотовый и монолитный поликарбонат. Достоинство его заключается в хорошей прочности, легкости при монтажных работах, а также в большом ассортименте тонировок и уровня прозрачности.

Невозможно представить всё разнообразие комбинаций разных материалов для изготовления распашных ворот. Успешный выбор варианта при минимуме затрат будет зависеть только от самого исполнителя.

Не забываем собрать весь нужный материал

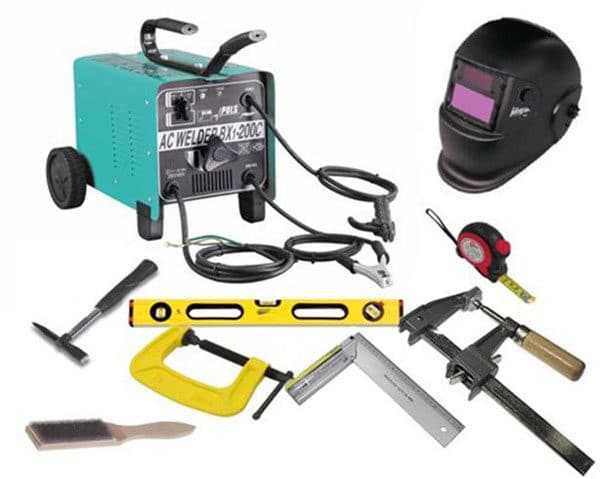

Если все требуемые инструменты и материалы уже расписаны до момента разработки проекта и чертежа металлических распашных ворот, надо лишь включить в список бруски из древесины для организации стапеля, который требуется для большей плоскостности створки во время сборки. Помимо этого, для монтажных работ потребуется:

Шлифовальная ручная машинка для разрезания металла профиля, а также для обработки зон среза с целью шлифования острых краев и удаления заусенцев.
Абразивные диски, необходимые для шлифмашины.
Слесарный угольник, чтобы сделать разметку места среза.
Трехметровая рулетка, чтобы сделать замеры.
Струбцины, чтобы зафиксировать элементы перед сваркой.
Сварка.
Электроды, соответствующие материалу створок.
Молоток, чтобы избавиться от окалины со сварных швов.
Ножовка по дереву, чтобы проводить монтажные работы с вагонкой.
Шуруповерт, чтобы закреплять деревянные элементы к каркасу ворот.
Самонарезающие винты, которые применяются для таких же целей.
Электродрель, чтобы сверлить отверстия для саморезов необходимого размера.
Слесарные тиски, чтобы закреплять прутки во время изготовления фиксаторов.
Строительный отвес, чтобы контролировать уровень вертикальности во время установки ворот на опорные столбики.
Строительный уровень, чтобы регулировать расположение несущих конструкций стапеля.
Грунтовка по металлу и соответствующая краска, чтобы нанести защитный слой на детали из металла.
Средства и составы, чтобы провести антисептическую обработку деревянных элементов, а также противопожарная пропитка для древесины.

Во время монтажных работ также могут потребоваться и другие инструменты.

Пошаговая инструкция

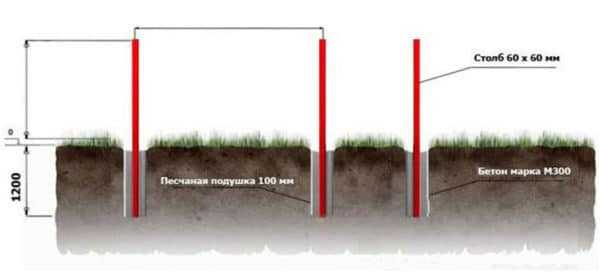

Изготовление въездных конструкций начинается с расположения опорных столбиков. Для этого используются трубки с прямоугольным сечением, размером 10х10 см. Рекомендуются оцинкованные материалы. Если труба будет электросварной, то продольные швы необходимо разместить на противоположной поверхности от области размещения навесов.

Яму для размещения столбиков рекомендуется сделать с помощью садового бура, диаметр которого должен быть 25 см. Если подобный инструмент отсутствует, то можно использовать обычную лопату. Глубина будет зависеть от интенсивности промерзания почвы той или иной местности. Для регионов Подмосковья, как правило, этот показатель равен 180 см. По этой причине шурф должен располагаться на глубине около 15 см. Если это не выполнить, то в зимнее время может возникнуть перекос опорных столбиков.

На дно лунки укладывается дренажный слой, который состоит из песка, толщиной 10 см, и гравия средней фиксации, толщиной 5 см. Бетонировать столбики необходимо по определённому порядку:

Столбы устанавливаются в яму. При этом следует проконтролировать высоту и вертикальность.
В самом шурфе расположить распорки, чтобы можно было установить ровно столбик.
Залить яму до поверхности почвы бетоном М300.
Оптимальное время затвердевания бетонной смеси составляет 4 недели. Однако уже через неделю бетон становится прочным, благодаря чему можно продолжать работу.

Следуем строго инструкции изготовлению данных ворот

Параллельно с этим изготавливается основная опора, находящаяся в центре, с расположением на ней стального закладного элемента. Дырка проделывается позже, во время установки воротин с разметкой по месту.

Изготовление створок

Когда затвердеет бетон, разрешается поставить стапель и начинать изготавливать створки. Чтобы это сделать, потребуется:

Провести замеры расстояния между столбиками опоры, и, если имеются какие-либо ошибки и проблемы, добавить коррективы.
Поставить стапель.
Провести подготовку створчатых деталей к сборке.
Выложить элементы на стапель, прикрепить их при помощи струбцин.
Сварить конструкцию.
Избавиться от шлаков при помощи молотка, исследовать каждый шов, при необходимости снова проварить.
Покрасить поверхность грунтом, подождать, пока высохнет.
Нанести завершающее защитное покрытие в виде краски.
Поставить внутреннее полотно створок, после чего прикрепить любым подходящим методом.

Особенности установки

Когда створки будут готовы, их необходимо разместить в режиме «закрыто» на временном креплении. Во время монтажных работ следует соблюдать некоторые моменты:

Прежде всего потребуется наличие зазоров, расположенных между столбиками опоры и створками, которые будут соответствовать размеру петелек на воротах. Для таких целей лучше всего применять прокладки из дерева. Размер зазора между створками будет равняться от 1 до 5 см.
Длина пространства от крайней кромки снизу до почвы будет составлять не меньше 5 см.
Свободу входа следует проконтролировать во время открывания створок. Для этого на кромке, расположенной снизу, поставить планку перпендикулярно относительно створок. Длина ее будет равняться ширине створки. Поставить планку по горизонтали, используя для этого уровень. Дальняя оставшаяся часть не должна касаться почвы.
После проведения соответствующих замеров, установить навесы. Они располагаются в зазоре и привариваются к опорным столбикам.
Если же для столбиков применялись трубы оцинкованные, то швы после сварки необходимо хорошо почистить и нанести на них специальную краску, которая на 95% состоит из цинкового порошка.
Сделать отверстия, предназначенные для штырей, поставить их на место.
Сверху на опорные стойки приварить пластинку соответствующего размера, чтобы заглушить отверстия.

Дополнительные устройства

Въездные конструкции не нуждаются в каких-то дополнительных устройствах. Но могут возникнуть случаи, когда все изделие может быть подвергнуто тяжелым нагрузкам. В частности, это имеет прямое отношение к сплошным воротинам во время ураганов. По этой причине лучше всего использовать самые простые засовы, расположенные в нижней области ворот. Как правило, они изготавливаются из остатков главного изделия. Также это могут быть металлические загнутые прутки, диаметр которых составляет около 1,5 см. Для замочных петель можно применить полоску металла, толщина которой равняется 4 см.

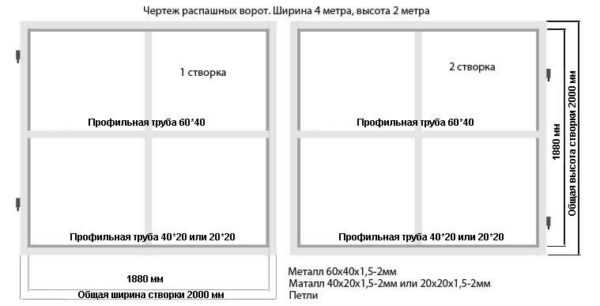

Стоит отметить, что перед изготовлением необходимо заранее сделать схему распашных ворот, подготовить основные инструменты и материалы. Красивая, правильно сделанная конструкция станет не только украшением дачного участка, но и охранным устройством. Самостоятельно сделать ее может при желании абсолютно любой.

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; var jsInputerLaunch = 15;

zaborprofi.com

Распашные ворота своими руками — изготовление, схема, монтаж

Гарантировано обеспечим доставку: Киев, Харьков, Днепр, Одесса, Донецк, Запорожье, Львов, Кривой Рог, Николаев, Мариуполь, Луганск, Макеевка, Винница, Херсон, Полтава, Чернигов, Черкассы, Сумы, Житомир, Днепродзержинск, Кировоград, Хмельницкий, Ровно, Черновцы, Кременчуг, Тернополь, Ивано-Франковск, Луцк, Белая Церковь.

Распашные ворота являются можно так сказать классической конструкцией. Стоимость их несколько ниже, чем те же, например, откатные (раздвижные) ворота, а их еще можно более удешевить, сделав их самостоятельно, что очень просто, достаточно знать некоторые нюансы и все получится.

Ценовая разница между откатными и распашными воротами, получается, из-за того, что для откатных, помимо материала полотна, еще нужно обязательно покупать фурнитуру (направляющий рельс, роликовые каретки и т.д.), которая стоит, начиная от 2500грн. Хотя откатные на сегодняшний день набирают все больше и больше популярности.

Тут как говорится на вкус и цвет… Но, эта статья будет посвящена именно изготовлению распашных ворот своими руками.

Предлагаю рассмотреть небольшой расчет финансов.

Для примера, я возьму ворота размером 3м на 2м, и посчитаю стоимость необходимого для изготовления материала. В общем чтобы сделать такие ворота, нам понадобиться:

Труба прямоугольная 60х30мм – 28кг

Труба прямоугольная 30х20мм – 18кг

Профнастил окрашенный — 12м²

Средняя стоимость металла на рынке около 20000грн/тонну, а пронфнастила 110грн/м². И теперь посчитаем, сколько будут стоить наши ворота по материалу:

Труба прямоугольная 60х30мм: 0,028т*20000грн = 560грн

Труба прямоугольная 30х20мм: 0,018т*20000грн = 432грн

Профнастил окрашенный: 12м²*110грн = 1320грн

Суммируем стоимость всех материалов: 560грн + 432грн + 1320грн = 2312грн.

Конечно, я не все необходимые материалы учел (саморезы, краска и т.д.), но даже с ними стоимость ворот возрастет не более 4-5 тыс. грн. Вот если обратиться к профессионалам, то стоимость таки ворот будет не менее 10-12 тысяч и думаю это весомый аргумент, чтоб заняться собственноручным изготовление.

К стати за сэкономленные 7000-8000грн, можно купить очень хорошую автоматику для Ваших ворот.

Как и все на Земле имеет положительны е отрицательные стороны и распашные ворота не являются исключением.

К плюсам можно отнести:

· Простота конструкции

· Возможность самостоятельного изготовления

Минусы у «распашки» тоже есть:

· Занимают место (часть улицы или Вашего двора), это особенно ощутимо, если у Вас возле дома не широкий подъезд или небольшая площадь двора между домом и воротами

· При выпадении снега, его нужно убрать с пути движения створок, в противном случае их будет проблемно открыт или закрыть, потому что они его будут загребать

· Парусность. Если створки глухие, то в ветреную погоду Вам придется приложить немало сил, чтобы открыть или закрыть ворота, когда на их полотно давит ветер

В этой статье я постарался максимально подробно рассказать, как сделать распашные ворота своими руками, а также как предусмотреть все нюансы, чтобы Вы смогли без проблем их автоматизировать, ничего не переделывая, тем самым сэкономить деньги.

Из-за того, что статья не очень короткая и за один раз может не хватить времени, Вы можете кликнуть на название необходимого Вам раздела, и он сразу окажется перед Вашими глазами.

Итак, данная статья включает в себя такие основные разделы:

· Какие нужны инструменты и материалы, чтобы сделать распашные ворота

· Подготовительные работы

· Земляные работы

· Подготовка металлических частей столбов

· Бетонирование

· Открывание створок ворот вовнутрь

· Открывание створок ворот наружу

· Установка закладных деталей, металлических планок и навесов

· Несколько слов о самой конструкции створок

· Каркас ворот

· Не забудьте про замок

· Крепление каркасов створок на петли (навесы)

· Установка дополнительных элементов ворот

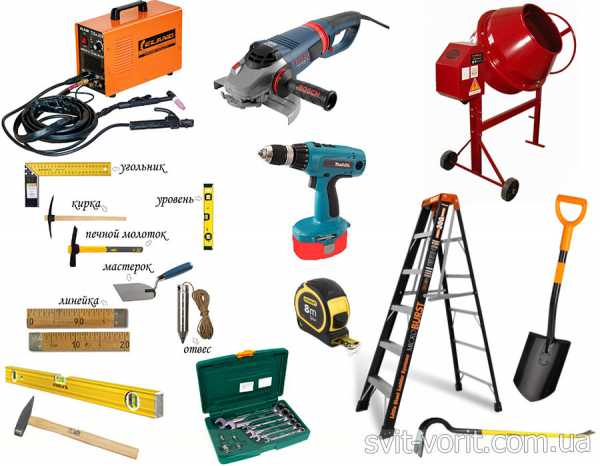

Какие нужны инструменты и материалы, чтобы сделать распашные ворота

Основной инструмент, который необходим для изготовления и установки ворот.

1. Сварочный аппарат

2. Шлифовальная машина (болгарка)

3. Бетономешалка

4. Инструмент для кирпичной кладки

5. Шуруповерт

6. Стремянка

7. Лопата

8. Гидравлический уровень

9. Молоток

10. Набор гаечных ключей

11. Лом

12. Рулетка

Подготовительные работы

Во время подготовительных работ необходимо снять растительный слой в районе установки будущих ворот – так будет значительно удобней делать монтаж.

Чтобы сделать разбивку ворот, нужно несколько электродов и четыре куска арматуры по одному метру.

Арматура нужна, чтобы при помощи нее зафиксировать постоянные оси, а электроды – временные.

Арматура выставляется в четырех точках, создавая между собой прямоугольник. Сразу ее не нужно глубоко забивать, пока Вы не убедитесь, что диагонали прямоугольника полностью совпадают по длине. Если диагонали имеют одинаковый размер, то арматуру можно забить в грунт, оставив лишь сантиметров 15-20 на поверхности. Теперь между арматурой можно натягивать леску или капронку – это будут основные оси. От них теперь можно будет создавать временные, которые будут обозначены электродами и указывающими, например, место установки столбов ворот и так далее.

Земляные работы

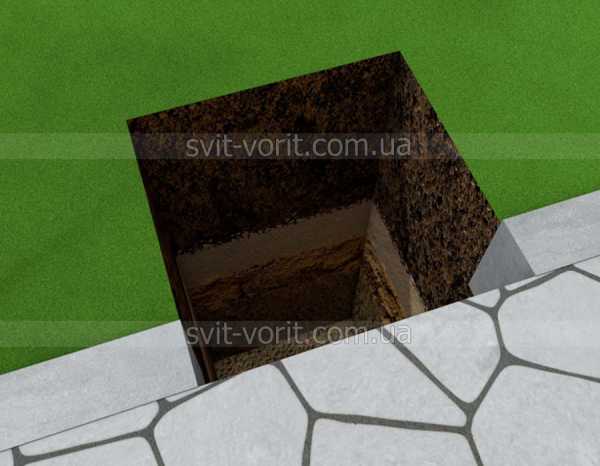

Когда все необходимые оси обозначены, можно начать земляные работы, которые будут заключаться в копании приямков под фундаменты столбов ворот, а также закладывания гильзы с электропроводами. Закладка гильзы нужна под проездом ворот, на случай, если Вы в будущем планируете Ваши ворота оборудовать автоматикой.

Размер приямков зависит от того, какие Вы планируете делать столбы (ширина и длина) и должны быть на пару сантиметров их больше, чтобы в итоге бетон немного выступал за грани. Что касается глубины приямков, то она должна быть не менее глубины промерзания, это исключит выдавливание фундамента из грунта, когда сильные морозы. В среднем глубина промерзания в Украине равна одному метру.

Также нужно будет сделать опалубку, если грунт рыхлый, чтобы не осыпались стенки ямы, а бетон фундамента имел точную геометрическую форму. Для опалубки не обязательно покупать новые доски, можно ее сколотить даже из старых ящиков, потому что эстетика здесь не нужна, ведь бетон будет спрятан в земле.

После того, как приямки сделаны, я рекомендую их дно пролить водой, чтобы уплотнить взрыхленный грунт дна.

Если Вы пока не планируете бетонирование, то приямки нужно накрыть какими ни будь щитами, чтобы в них не попадал возможный дождь, в противном случае он их может замыть.

Траншея под гильзу должна быть глубиной не менее 90см и роется она примерно в одном метре от столбов ворот. Что касается длины самой гильзы то она должна выступать за Ваш проезд по 0,5м с каждой стороны. Обычно в качестве гильзы берут круглую пластиковую трубу диаметром 15-25мм.

Как я уже говорил, закладка гильзы нужна, чтобы не разбивать Ваш проезд, когда Вы начнете автоматизировать свои ворота. В гильзу сразу нужно завести электрические кабеля, чтобы потом легко было подключать элементы автоматики.

Вариант фундаментов со связующей балкой

Если Вы хотите добавить прочности Вашим столбам, как вариант можно еще их фундаменты между собой связать армированной балкой, своего рода армопоясом. Траншея для заливки под пояс должна иметь такую же ширину, как и фундаменты столбов, а глубина примерно 40см.

Армирование связующей балки между фундаментами столбов можно сделать, конструктивно сделав объемный каркас, используя четыре стержня арматуры в продольном направлении диаметром 10мм, а в поперечном диаметром 6-8мм шагом 250-300мм. По правилам, арматуру необходимо между собой вязать проволокой, но в данном случае ничего не будет, если соединения будут сварными.

Подготовка металлических частей столбов

Металлическая часть столба, так называемый сердечник, как правило, делается из трубы 80х80мм или 100х100мм. Если же круглая труба, то тогда диаметром 80-100мм. Часть сердечника, которая будет

svit-vorit.com.ua

Как сделать металлические распашные гаражные ворота своими руками?

Можно ли сделать металлические распашные гаражные ворота своими руками? Эта конструкция достаточно проста, поэтому ее можно сделать самостоятельно, без привлечения специалистов. Достаточно иметь желание, обзавестись необходимым инструментом и приобрести все необходимые строительные материалы. Если эти ворота с вами будет делать кто-то из знакомых, родных и близких, знакомых со строительным делом, успех гарантирован.

В чем минусы строительства ворот своими руками?

Если обратить внимание на гаражи в каком-либо кооперативе, то можно заметить, что металлические распашные гаражные ворота самые распространенные. Это неслучайно. Их простая конструкция сочетается с высокой надежностью. В эксплуатации они неприхотливы, стоимость их монтажа невысокая, хорошо поддаются ремонту. Но эти плюсы порождают и минусы:

Узнав, что ворота собираются очень просто, их строители пренебрегают разработкой схем, хотя делать их нужно в обязательном порядке. Без этого этапа появляются частые ошибки при сборке и во время монтажа, не учитываются местные условия, какой грунт под фундаментом гаража, рельеф и т.п.
Уверенность в том, что металлические ворота обладают высокими надежными свойствами сами по себе, при их монтаже не уделяется должного внимания безопасности. Это приводит к тому, что открыть такие ворота можно в течение 15-20 минут, применив для этого болгарку.
Такое свойство этой конструкции, как ремонтопригодность, расслабляет хозяев гаража, делая ворота его самой неухоженной частью. Обратите внимание на ситуацию в кооперативах. Немного найдется ворот, который выглядят хорошо. Остальные покрыты ржавчиной, видны следы сильной коррозии, есть сломанные петли и т.п.
Невысокая стоимость этой конструкции балует хозяев гаража, стимулируя их еще больше сэкономить на сборке и монтаже. При этом они забывают, что рискуют потерей автомобиля.

Готовимся к строительным воротам

Не получится ничего сделать, если не иметь под рукой необходимого инструмента. Вам понадобится:

болгарка;
рулетка;
строительный уровень;
сварочный аппарат.

Имея необходимые инструменты, приобретите строительные материалы:

металлические листы необходимых под гараж размеров;
стальные уголки;
разные профили;
антикоррозийный состав.

Приобретя все необходимое, измерьте в гараже размеры дверного проема. Соблюдайте на этом этапе высокую точность. Очень хорошо, если при этом используется лазерный уровень, который можно изготовить самостоятельно. Измерьте и нарежьте уголки, разложите их на листе ДВП или на фанере.

Приступаем к работе

Для получения цельной конструкции сварите раму. Не забудьте выставить горизонтальности и уделите пристальное внимание выравниванию всех углов. Полученные металлические углы необходимо тщательно отшлифовать, после чего они покрываются антикоррозийным составом.

После этого переходите к изготовлению металлического каркаса ворот. Для этого нужно использовать технологию изготовления рамки. С ее помощью нужно сделать две створки. Используйте для этого профиль. Как только все готово, вставьте направляющие в изготовленную раму. После этого приступайте к выравниванию конструкцию, как по горизонтали, так и по вертикали.

Одно из условий сборки распашных ворот, которые необходимо соблюсти, заключается в том, что их створки должны сходиться и расходиться без каких-либо препятствий. Чтобы достичь этого эффекта, оставляется зазор между направляющими. Соблюдая прямые углы, соберите обрешетку каркаса, для чего придется задействовать сварочный аппарат.

Каркас предстоит обшить металлическими листами, которые не должны быть толще 3 мм. Металлические листы придется подгонять под требуемые размеры, но делать это необходимо с некоторым условием — правое полотно должно быть на 2 см шире, чем левое полотно, поскольку оно его будет накрывать.

Сварку начинайте с нижнего края каркаса. Чтобы обеспечить строго горизонтальное положение конструкции, на высоте одного метра от нижней ее части нужно приварить металлические уголки. На завершающем этапе установите засов и крепления для петель. Изготовленные петли привариваются к створкам так, чтобы нижняя часть петель крепилась на раму гаража, а верхняя — на створку. В качестве засова используется обыкновенный металлический штырь.

Учтите, что при открытых створках нагрузка на петли сильно возрастает. В этом положении происходят наибольшие перекосы и провисания. Чтобы разгрузить петли, нужно предусмотреть опоры. Если их нет, при открытии створок опирайте их на нижние вертикальные засовы.

Посадив ворота в петли, можете продолжить совершенствовать конструкцию. Задумайтесь о целесообразности их утепления. Если гараж является составной частью жилого дома, или он служит не только для машины, но и для сохранения консервации, овощей и фруктов, то утеплять гараж необходимо. В первом случае, холодный воздух через гараж будет проникать в дом, а во втором случае рискуете остаться без запасов на зиму. Утеплив гараж, вы сможете больше времени проводить в нем в любое время года без вреда для здоровья.

В качестве утеплителя используйте прозрачный пластик или брезент. Подобная тепловая завеса должна устанавливаться так же, как и жалюзи. Чтобы утеплить гараж серьезнее, используйте пенополистрирол, толщина которого не должна превышать 50 мм. Очень хорошо подойдет стекловата. Ее можно приобрести в виде плит, что упрощает процесс ее монтажа.

Но перед утеплением нужно провести грунтовку ворот и покрасить их. Так вы защитите их разрушительных коррозийных процессов, которые характерны для металла. Антикоррозийный раствор нужно подбирать специально для металлических поверхностей, потому что именно они хорошо противостоят воздействию атмосферных явлений.

Соорудив металлические распашные гаражные ворота своими руками, старайтесь следить за ними, вовремя ухаживайте, реагируйте на появление коррозии и ржавчины.

remont-ekspert.ru

Железные ворота своими руками — инструкция по созданию ворот. Узнай!

Металлические ворота простейшей конструкции, которые зачастую монтируются на загородных дачных участках, представляют собой две симметричные створки, формирующие распашную конструкцию. Металлические ворота изготавливаются примерно по следующим параметрам: ширина – 3 метра, высота – 2 метра, данные размеры можно корректировать, исходя из потребностей владельца участка или задач, которые должны выполнять ворота. В том случае, если ширина ворот окажется излишне большой, то конструкция будет испытывать непосильные нагрузки, поэтому размеры нужно просчитать тщательно.

Металлический ворота своими руками

Одним из самых распространённых материалов, из которых изготавливается полотно ворот, является профнастил, ворота могут быть решётчатыми или коваными, в принципе, при изготовлении таких конструкций применяются различные недорогие материалы.

Типы конструкций ворот

Наиболее часто встречается схема, когда две створки ворот навешаны на петли. Встречаются также усложнённые конструкции, когда створок и проходов может быть больше двух, кроме защитной функции, ворота выполняют декоративные функции, качественно и хорошо выполненные ворота придадут загородному участку ухоженный и аккуратный вид.

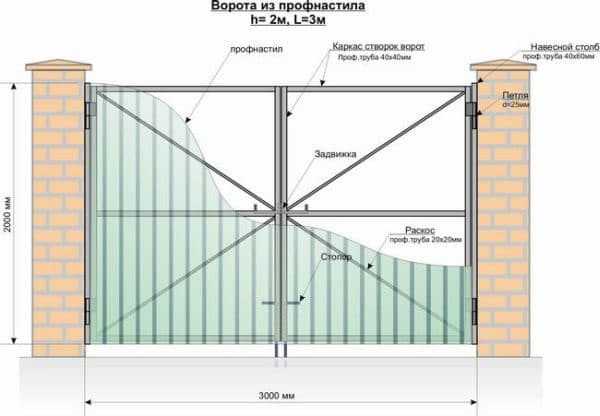

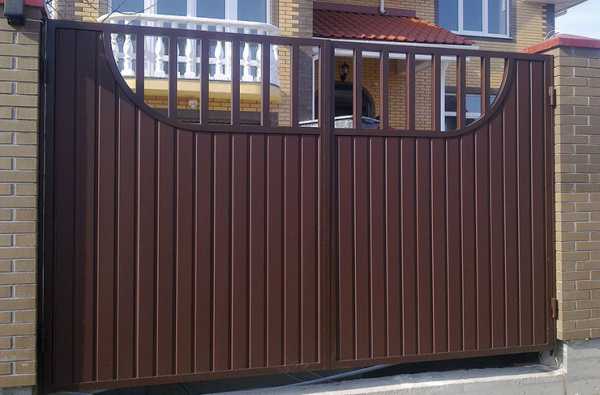

Железные ворота из профнастила

Ворота из профнастила

В качестве столбов для ворот из профнастила используют профильную трубу с толщиной стенки не меньше, чем 2 мм, и размеров 60*60. Расчёт количество необходимого материала производится следующим образом: общую длину забора делят на расстояние между столбами, к полученным показателям прибавляется по одному столбу на каждую калитку, и ещё по одному на каждые ворота, и один столб на поворот. Между столбами рекомендуется оставить расстояние, равное 2,5 метра, такая длина позволит обеспечить необходимую жёсткость, и позволит избежать разрыва конструкции при смене сезонов.

В роли лаг для забора можно задействовать металлическую профильную трубу, толщиной стенки не менее чем 2,5 мм, размером 40*20. Расчёт количества материала происходит по следующей схеме: количество лаг, которые необходимо установить в каждом пролёте, их должно быть не меньше двух, умножается на длину будущего забора, а к полученному результату прибавляется длина калиток и ворот.

Для изготовления листов для забора нужно выбирать профнастил, толщина которого должна быть не меньше 0,5 мм, высота профильного ребра должна составлять 2 см. Необходимое количество материала высчитывается исходя из рабочей ширины листа, например, для листа С20 – это 1100мм. Общую длину забора нужно разделить на рабочую ширину, результат равен необходимому количеству профнастила, кроме того, необходим минимум одни лист в запас.

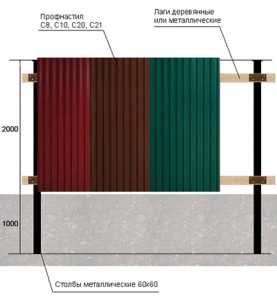

Конструкция забора из профлиста

Крепить листы к каркасу лучше всего саморезами, рекомендуется выбирать качественный крепёж, в противном случае, сверление лаги займёт неоправданно много времени.

Кроме того при изготовлении распашных ворот понадобятся следующие строительные материалы и инструменты: навесы (петли) – 4 шт., листовой профнастил, дрель (шуруповёрт), саморезы, цемент, камень или битый кирпич, лопата, песок, болгарка, сварочный аппарат, краска и кисточки, металлические трубы.

Инструмент, необходимый для монтажа конструкции

Для установки и ворот, и забора требуется наличие определённого инструмента, в зависимости от типа конструкции и используемого материала: сварочный аппарат, уровень, кувалда, рулетка, шнурки, бур или бензобур, болгарка.

Изготовление опор и рам для металлических ворот

Особенных трудностей изготовление и установка металлических ворот самостоятельно не вызовет. В первую очередь изготавливаются опоры, в качестве материала используются трубы из стали диаметром 10 см и металлический профиль, двутавр или швеллер, с полкой шириной не менее 100 мм. В зависимости от степени крепости и жёсткости опоры можно будет судить о долговечности и надёжности конструкции ворот. Лучше всего створки выполнить из профиля из металла прямоугольного или квадратного сечения. Оптимальным вариантом будет условие, чтобы ширина полки профиля составляла не менее 40 мм.

Установка опор металлических ворот

Установка опор для ворот должна осуществляться более основательно, нежели для забора, причиной этому является повышенная нагрузка испытываемая осями при закрытии и открытии створок. Поэтому устанавливать воротные опоры необходимо очень основательно. В качестве навесов для металлических распашных ворот конструктивно оптимально подходят гаражные петли, лучше, чтобы диаметр внутреннего сечения был свыше 120 мм. Для ворот простой конструкции хватит четыре штуки петель, для более массивного проекта необходимо шесть навесов. К каждой петле основательно с двух сторон по площади всего контура касания привариваются металлические пластины толщиной 0,5 см.

Монтаж приопорных стоек ворот

Для изготовления приопорных стоек для створок ворот необходимо взять квадратный профиль, от которого нужно отрезать два идентичных куска, которые должны быть на 15-30 см короче, чем высота створок. К стойкам привариваются пластины петель, обе конструкции должны быть получится одинаковые. После чего надо зафиксировать конструкции на опорах ворот при помощи креплений, которые необходимо чётко отверить по горизонтали, и по вертикали. Осуществлять работу надо таким образом, чтобы сделать как можно меньший зазор между опорным столбом и приопорной стойкой, желательно до 3-5 мм. После фиксации приопорной стойки нужно отрезать верхний кусок профиля по размеру, после чего его нужно установить на верхние торцы стоек. Конструкция осматривается на ровное положение всех составляющих, после чего всю конструкцию необходимо «точковать» сваркой.

Завершающий этап по установке железных ворот

После подготовки рамы, две центральные стойки устанавливаются по центру ворот, таким образом, чтобы зазор составлять между ними около 10 мм. Все центральные стойки также «точкуют» сваркой, а пластины приваривают основательно к опорным столбам. Чтобы усилить конструкцию ворот нужно взять стальной лист толщиной 4-3 мм, из которого выполняются 8 заготовок, которые необходимо прикрепить по углам створок. На окончательном этапе рамочная конструкция делится на две половины посредством болгарки. Оптимальным вариантом будет выполнение минимальных зазоров в петлях, в этом случае смещения створок удастся практически избежать. В качестве декоративного решения конструкции можно произвести отделку внешней стороны ворот каким-либо материалом.

Видео — процесс изготовления железных ворот своими руками

stroyvopros.net

Распашные ворота своими руками из дерева и металла: инструкции по строительству

Планируя изготовить и установить распашные ворота своими руками, необходимо грамотно рассчитать габариты конструкции, подобрать материал и ознакомиться с технологией монтажа. Важно адекватно оценить собственные силы и строительные навыки, так как обустройство въезда на территорию – трудоемкий процесс. При возведении больших тяжеловесных металлических ворот лучше заручиться поддержкой двух человек, а сделать «облегченный» вариант дачного ограждения из досок получится и в одиночку.

Распашные ворота на участке

Технические требования к распашным воротам

Правильно подобранные габариты и грамотное расположение конструкции обеспечат удобный подъезд на придомовую территорию. К распашным воротам предъявляются следующие требования:

Оптимальная ширина полотна – 3,5 м. Этого расстояния достаточно для беспрепятственного заезда легковых машин и автомобилей среднего звена. Для въезда грузового транспорта понадобится порядка 4 м.
При расположении дома в глубине улицы обустраиваются ворота шириной не менее 4 м. Эта мера обусловлена нормами пожарной безопасности.
Стандартная высота въездных ворот на участке – 1,8 м. Как правило, величина определяется исходя из высоты забора и прочности опорных балок. Установка крупногабаритных кованых моделей требует усиления конструкции.
Внешний вид ворот должен гармонично сочетаться с экстерьером дома и общей стилистикой загородного участка.

Забор и ворота в единой цветовой гамме

Возведение ворот из металла: пошаговое руководство

Ограждения из металла отличаются высокой прочностью и длительным периодом эксплуатации. Изготовить металлические распашные ворота своими руками получится из листа стального проката или профнастила. Для выполнения работы желательно обладать навыками сварщика и иметь под рукой специализированное оборудование.

Схема распашных ворот

Выбор между профнастилом и листовым металлом

Стоимости ворот из гладкого металла и профилированного листа практически не отличаются. Оба варианта обладают своими плюсами. Ровное полотно считается более надежным, так как оно закреплено по всему периметру рамы. Металлический лист устойчив к механическим воздействиям, и его сложно деформировать даже преднамеренно.

В свою очередь, оцинкованный профнастил не нуждается в регулярном окрашивании благодаря полимерному двухстороннему покрытию. Дополнительный плюс – многообразие выбора расцветок. Можно создать полотно, имитирующее кирпичную кладку, натуральный камень или древесину.

Чертеж ворот из профнастила

Разработка чертежа и подготовка материала

Чтобы правильно рассчитать расход материала, следует провести замеры участка и создать схематический проект ворот. На чертеже отображаются следующие параметры:

ширина ворот;
высота конструкции;
глубина залегания опорных столбов;
расположение перемычек и расстояние между ними;
места под установку петель и замков.

Чертеж распашных ворот

Схема деревянных ворот

Исходя из габаритов въездной конструкции, подбирают материалы:

Опорные столбы изготавливаются из профильной трубы. Если предполагаемый вес створок менее 150 кг, то берется сварной профиль 80*80 мм с толщиною металла – 4 мм. Когда нагрузка на опору находится в пределах 150-300 кг, используется труба 100*100*5 мм.
Каркас ворот монтируется из трубы 60*40 мм или 40*20 мм. Выбор зависит от длины створок и ветровых нагрузок.
Для поперечин подойдет профильная труба 20*20 мм.
Обшивка выполняется стеновым профнастилом С8 или С10 – материал обеспечивает жесткость ограждения.
Петли для навешивания створок, замок, грунтовка по металлу и ЛКМ для окрашивания опор.
Комплектующие системы управления понадобятся при изготовлении автоматических распашных ворот своими руками.

Простой вариант въезда

Какие инструменты понадобятся

Возведение ворот подразумевает обработку металла, обустройство фундамента под стойки, сварочные и другие работы. Здесь не обойтись без профессионального оборудования и инструментов. Для выполнения одной работы покупать недостающие дорогостоящие аппараты нецелесообразно – лучше их арендовать на время. Примерный перечень инвентаря включает следующие позиции:

болгарку и набор алмазных дисков;
сварочный аппарат;
бетономешалку;
клепатель для обшивки;
штыковую лопату;
угольник, рулетку, уровень.

Необходимые инструменты

Монтаж опорных столбов для ворот

При работе распашных конструкций основная нагрузка приходится на стойки. Эти элементы подвергаются высокому динамическому давлению при пучении грунта и в период осенних паводков. Чтобы со временем сооружение «не повело», опорные столбы углубляют в землю на глубину промерзания – 1-1,5 м.

Алгоритм возведения стоек:

Измерять проем между краями забора и обозначить места под установку опор.
В отмеченных точках выкопать котлованы глубиной около 1,5 м. Диаметр ям должен превышать сечение профильной трубы в два раза.
На дно насыпать смесь из песка и щебня. Высота «подушки» – 20 см.
Подготовить трубы: счистить ржавчину, обезжирить и обработать грунтовкой для металла.
Столбы установить в траншеи, выровнять и залить цементно-песчаной смесью. Котлованы прикрыть полиэтиленом и оставить раствор на одну неделю. При жаркой погоде фундамент рекомендуется периодически увлажнять.

Схема установки опорных стоек

Изготовление и усиление створок

Дверцы ворот состоят из несущей рамы, укрепляющих перемычек и металлического полотна. Перед раскроем каркаса и ребер жесткости трубы необходимо очистить и обработать растворителем. Последующее создание конструктивных элементов и технологию сборки створок можно разделить на несколько этапов:

Металлический профиль нарезать по размерам, отмеченным на чертеже. Края отрезков скосить под углом 45° – обрезка выполняется с помощью болгарки. Все торцы тщательно отшлифовать или зачистить наждачкой.
На ровной горизонтальной поверхности разложить профили створки так, чтоб они стыковались между собой под углом 90°. Детали створок зафиксировать зажимами, проконтролировать ровность углов, ширину и длину рамы.
Стыки прихватить сваркой и дополнительно проверить соответствие диагоналей конструкции. Окончательно скрепить элементы каркаса сплошным сварочным швом. Стыковочные узлы должны быть полностью герметичны.

Фиксация составляющих элементов струбцинами

Устойчивость к ветровой нагрузке во многом определяется количеством и расположением поперечин. Ребра жесткости привариваются к готовому каркасу в поперечном или диагональном направлении. Для дальнейшего удобства обшивки профлистом рекомендуется устанавливать две горизонтальные перемычки на расстоянии 50 см от нижнего и верхнего края рамы.

Навешивание и обшивка каркаса

Створку ворот выставить в единой плоскости с опорным столбом, соблюдая минимальный зазор в 5 мм. Отступить по 25 см от краев каркаса и мелом нанести разметку под петли. Движущие части навесного механизма обработать солидолом – это предотвратит спекание деталей во время сварки. После этого верхнюю часть петли приварить к раме, а нижнюю – к стойке.

Обшивка выполняется до или после навешивания створок. В обоих случаях лист профнастила надо уложить поверх рамы и зафиксировать специальными заклепками с тыльной стороны створок. Сделанные своими руками распашные ворота фактически готовы к эксплуатации – остается их отрегулировать, установить нижний засов и задвижку.

Крепление профнастила заклепочником

Изготовление распашных ворот из дерева

Древесина по-прежнему популярна при обустройстве загородных участков. Дерево хорошо поддается обработке, интересно комбинируется с разными материалами и обладает высокими декоративными качествами. Недостаток материала – восприимчивость к природным факторам.

Какая древесина подходит для ворот

Изготовление простой конструкции деревянных распашных ворот своими руками можно выполнить из бюджетного материала – брусьев и досок сосны или ели. Благодаря наличию смолы, хвойные породы древесины менее подвержены воздействию влаги, грибка и гниению.

Лиственные деревья из-за низкой влагостойкости не подходят для сооружения уличных конструкций. Исключение составляет дуб, который отличается высокой прочностью и красивой фактурой. Однако обработку дубовых ламелей лучше доверить мастерам с профессиональным столярным оборудованием.

Въездные ворота из дерева

Строительство ворот из дерева поэтапно

Проектирование деревянного ограждение выполняется в такой же последовательности, как и разработка чертежа для ворот из металла. На основании схемы производится расчет материалов. В качестве опоры используются брусья из дуба (10*10 см) или металлофпрофиль. Каркас возводится из брусков сечением 4*4 см, а для обшивки подойдет штакетник – 4*2 см.

Этапы выполнения работы:

Монтаж опор. Выкопать ямы глубиной 1,5 м, дно усыпать щебнем и выставить столбы. Выровнять опоры и залить траншеи бетоном.
Сборка створок. В соответствии с габаритами въездного проема нарезать брус. Детали выложить и скрепить нагелями или саморезами. Центр рамы желательно укрепить поперечинами, а углы – стальными уголками.
Обшивка полотна. Облицовочные доски или рейки поочередно выкладывать на каркас и фиксировать к каркасу саморезами. Выровнять обшивку, обрезав излишки лобзиком.
Установка створок. Закрепить и отрегулировать петли, навесить створки и проверить ровность положения ворот.

Важно! Чтобы продлить срок службы деревянных ворот, необходимо регулярно обрабатывать полотно и опорные стойки антисептиком глубокого проникновения. Средство предотвратит появление гнили, плесени и защитит от насекомых.

Обработка дерева антисептиком

Ворота с электроприводом – удобство эксплуатации

Современная автоматика позволяет управлять распашными воротами дистанционно посредством пульта управления. Системы поставляются с подробной инструкцией и в полном комплекте, подготовленном к установке и подключению. Монтировать распашные ворота с электроприводом своими руками вполне возможно, но тогда о гарантийном обслуживании и устранении поломок придется забыть.

Критерии выбора автоматической системы

Комплекс управления створками подбирается с учетом трех основных параметров: тип привода, мощность и компания-производитель. Ворота приводятся в действие механизмами двух видов:

Линейный привод. Система устанавливается в любой части створок на опорные столбы различной толщины, в том числе и очень узкие. Неоспоримые плюсы автоматики: доводчик в конце хода и быстрый переход на ручное управление. Минус – ограниченный радиус открытия ворот (90°).
Рычажный привод. Механизм оптимально подходит для самостоятельного монтажа и позволяет распахивать створки на 120°. Недостаток системы – возможность установки только на широкие колоны.

Определить мощность автоматики получится по формуле:

ПС*50+ВС=МП, где:

ПС – площадь створки;
ВС – вес створки;
МП – мощность привода.

Автоматика для ворот – линейный привод

Хорошие отзывы потребителей получили модули итальянских и немецких брендов, а именно: Came, Nice, Faac, Wingo, Toona. Среди отечественных марок пользуются спросом системы компании An-Motors, адаптированные к суровым климатическим условиям.

Этапы подключения электропривода к воротам

Первым делом надо проверить плавность открытия и работоспособность створок. Последующие действия зависят от модификации привода. Общий порядок выполнения работ выглядит следующим образом:

На опорах закрепить монтажные пластины, а к створкам приварить закладные для приводов.
Систему управления перевести в ручной режим и монтировать кронштейны. Проверить ход распашных полотен.
На стене установить блок управления и выставить параметры работы системы согласно схеме, указанной в инструкции.
Монтировать привод открывания створок и подключить питание. Зафиксировать перемычки между контактами и вставить программные платы в брелки.
Протестировать систему.

Автоматическая система управления

Распашные ворота, изготовленные собственноручно, позволят сэкономить бюджет и станут гордостью домашнего мастера. Однако проще и надежнее доверить работу профессионалам. Многие компании готовы выполнить работу по индивидуальным эскизам заказчика.

101dizain.ru

РубрикаРазное
