Узлы, металлочерепица: монтаж

Очень важно при монтаже металлочерепицы обратить внимание на узлы, т. к. от того, как они будут установлены, зависит прочность кровли, ее долговечность и герметичность.

Надежность металлочерепичной кровли зависит от качественного монтажа всех узлов.

Основные узлы кровли из металлочерепицы:

  1. Карнизные узлы.
  2. Ендовые узлы.
  3. Фронтонные узлы.
  4. Коньковые узлы.
  5. Пристенные узлы.

Инструменты для монтажа узлов крыши

До начала работ требуется приобрести следующие инструменты:

  • ножовка;
  • рулетка;
  • молоток;
  • карандаш;
  • меловая веревка для выполнения разметки;
  • нож;
  • мастерок для нанесения клеящей смеси.

Устройство карнизных узлов

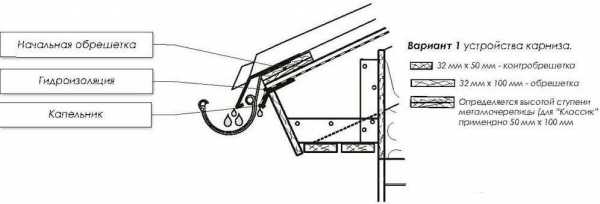

Схема устройства карнизного узла

Разные изготовители металлочерепицы выпускают карнизные планки разных форм. Но в любом случае главный принцип монтажа карнизного узла: ни в коем случае не закрывать поступление воздуха в подкровельное пространство. Карнизная планка может быть самой разной формы, но она должна быть установлена так, чтобы наружный воздух попадал в воздушный продух над мембраной. Если у вас используется утепление крыши с двумя продухами, то воздух должен попадать в оба вентиляционных зазора. Стекающий по пленке конденсат должен удаляться, чтобы не смачивать деревянные конструкции кровли. Если на крыше установлен водосбор, то карнизная планка устанавливается так, чтобы нижняя ее часть попадала в желоб водостока. Все карнизные элементы крепятся специальными кровельными гвоздями и располагаются с шагом примерно 300 мм, а нахлест элементов должен составлять не менее 100 мм.

Рассмотрим монтаж и устройство карнизных углов на примере двух фирм: "Metrotile" и "Roser". Обе фирмы используют разные карнизные планки, но принципиальные схемы их устройства после небольших доработок взаимозаменяемы и могут быть использованы для других видов кровли.

Начнем с устройства карнизного узла фирмы "Roser", используем карнизную планку профиля № 1. Верхний край лобовой доски свеса нужно сделать на 40 мм выше стропил. Отмерить 350 мм от передней части по обеим сторонам ската и в полученные метки вбить гвозди. Между гвоздями натянуть шнур и измерить расстояние от передней части лобовой доски и до шнура. Это нужно, чтобы убедиться в том, что доска прямая и везде расстояние равно 350 мм. Первую решетину устанавливают точно по шнуру и закрепляют на стропильной конструкции. Все последующие решетины будут устанавливаться с постоянным шагом в 370 мм до конька.

Варианты карнизов для крыши.

Далее расскажем, как делать монтаж карнизного узла с карнизной планкой профиля № 2 фирмы "Roser". Самый верхний край лобовой доски свеса нужно установить на одном уровне с верхним краем контрбруска, который удерживает антиконденсатную мембрану. От передней части лобовой доски на расстоянии 30 мм нужно установить первую решетину и прикрепить ее гвоздями. Далее устанавливаются другие слои решетины с шагом 370 мм. Под мембрану нужно монтировать капельник для отвода конденсированной воды. Если его не устанавливать, то вода будет смачивать деревянные конструкции кровли.

Далее рассмотрим монтаж карнизного узла профиля "Cleo" от фирмы "Roser". В зависимости от используемой карнизной планки устанавливается первая решетина и лобовая доска. Сверху карнизной планки устанавливается ограничитель для птиц и крепится к первой решетине. Далее устанавливаются остальные решетины с шагом 360 мм.

Далее рассмотрим монтаж карнизной планки фирмы "Metrotile". Сначала следует установить карнизную доску, ее толщина 40 мм. Крепим ее гвоздями к стропилам. Далее на карнизную доску устанавливаем кронштейны для водостока или капельник для конденсата. Далее, начиная от края карниза, устанавливается карнизный элемент.

Ендовые узлы крыши

Ендовые узлы металлочерепицы обычно самые сложные, т. к. именно здесь стыкуются разные поверхности крыши. Нельзя экономить на монтаже ендовых, иначе кровля не застрахована от протекания.

Распространенные виды узлов ендовых:

  • начинается на карнизе и заканчивается на коньке;
  • начинается и заканчивается на скате.

Самым сложным узловым элементом в металлочерепичной кровле считается ендовый узел.

Начнем с устройства ендовых, которые начинаются на карнизе и заканчиваются на коньке. Для начала нужно убедиться в правильности монтажа гидроизоляции. Вдоль ендовой контробрешетки должны быть оставлены пропуски для воды. Механические повреждения гидроизоляции должны отсутствовать. Далее необходимо усилить ендову дополнительной обрешеткой. На установленные капельники монтируются планки ендовых. Монтаж идет снизу вверх с нахлестом 20-30 см. Нижняя планка обрезается чуть ниже линии карниза и делается отбортовка. Далее монтируется уплотнитель под коньком и вдоль отбортовок планок.

Далее обрезаются листы металлочерепицы, граничащие с ендовой. В результате листы металлочерепицы должны лежать на планках ендовы, скрепляют их саморезами.

Нельзя закручивать саморезы на расстоянии от оси ендовы меньше 25 см.

При помощи резиновой киянки все зарезки выравниваются к основанию. Далее делаем монтаж обналичника ендовы. Сначала нужно смонтировать накладку, которая накладывается снизу-вверх нахлестом не менее 10 см. Закрепляем накладки ендовы к верхним точкам примыкающей металлочерепицы. Накладка уменьшает вероятность попадания снега и дождевой воды между металлочерепицей и планкой ендовы. Вода под накладкой ендовы стекает по осевой линии сгиба.

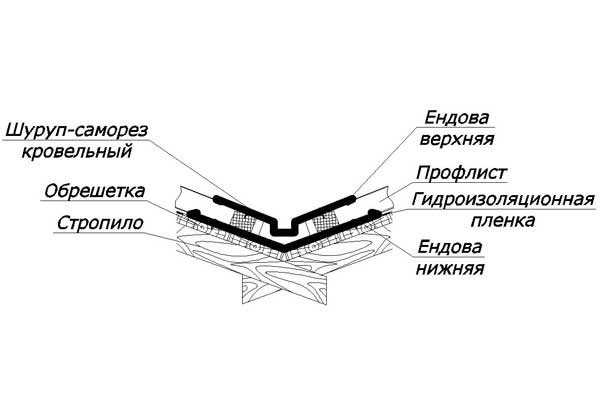

Схема устройства ендовы.

Рассмотрим правила монтажа ендов, которые начинаются на скате и заканчиваются на скате. Сначала нужно проверить качество гидроизоляции. Далее нужно смонтировать между досками шаговой обрешетки по дополнительной доске. Затем подводится металлочерепица к боковой стене слухового окна. Для этого нужно лист металлочерепицы, примыкающий к боковой стене слухового окна, обрезать так, чтобы линия реза была выше выхода ендовы не менее чем на 20 см. Далее нужно сделать вырезы по размерам слухового окна. Вдоль стенок слухового окна на лист металлочерепицы нужно смонтировать универсальный уплотнитель. На карнизный свес слухового окна устанавливается карнизная планка, монтируются планки ендовы. Нижняя часть планки ендовы обрезается по карнизу. Нижний лист металлочерепицы можно подрихтовать. В верхней части стыкуются листы правой и левой ендов при помощи саморезов. Вдоль отбортовок едовы монтируется универсальный уплотнитель.

Далее следует сделать монтаж листов металлочерепицы. Лист накладывается на ранее смонтированный лист ендовы с нахлестом не менее 20 см. Смонтируйте все листы, которые граничат с ендовой. Зазоры между листами и осевой линией ендовы должны составлять не более 6-10 см. Во время крепления обрезанных листов саморезы закручиваются в штатные места, которые располагаются на 11-16 мм ниже линии штамповки. Смонтируйте обналичную накладку снизу-вверх с нахлестом не менее 10 см.

Нельзя монтировать уплотнитель между обналичной накладкой ендовы и листами металлочерепицы.



Фронтонные узлы кровли

Фронтонный узел черепицы не представляет сложностей в монтаже. Здесь укладка металлочерепицы происходит на обрешетку, а нижний выступающий край кровли подшивается вагонкой, сайдингом или деревянной доской. Фронтонные планки устанавливаются по фронтонам от карниза вверх с нахлестом, перекрывая торцовые края черепицы.

Монтаж коньковых узлов

Коньковые узлы монтируются на мансардных кровлях и на двухскатных крышах. Скаты кровли формируются по стропильной конструкции, которая состоит из обрешетки и стропильных ног. На обрешетку укладывают слой фанеры, которая закрывается паронепроницаемым подкладочным материалом. Этот материал обеспечивает вентиляцию, благодаря чему не возникает гниение деревянных конструкций. Также для вентиляции можно использовать брусья 50х50 мм. Они укладываются между стропильными ногами и фанерой. Так как коньковые узлы подвержены максимальному воздействию осадков и ветра, коньковые кровельные материалы обладают улучшенными прочностными свойствами. Такие узлы должны выдерживать большие нагрузки зимой от образовавшихся наледей и обладать хорошей герметичностью.

Коньковый узел крыши.

В самом простом случае коньковый узел формируется путем укладки и закрепления коньковой черепицы на скаты кровли. Но перед этим с нижней части нужно удалить защитную пленку. Черепица укладывается параллельно ребру, образованному скатами. При формировании конька коньковую черепицу кладут прямо на ребро таким образом, чтобы нахлест с уложенным кровельным материалом составлял как минимум 50 мм.

Более эффективным является узел, который выполняется с дополнительной вентиляцией. Здесь кровельный материал, брусья и фанера не соединяются в верхней точке, поэтому возникает необходимость монтажа каркаса конька. Он состоит из 6 брусьев 50х50мм. Они располагаются по всей длине кровли. Первый брус укладывается по верхней границе кровли, остальные параллельно ему через равные расстояния. Затем на них выполняется настил из специальной влагостойкой фанеры и листов кровли, которые соединяются в верхней точке. Далее коньковый узел закрывается специальной коньковой черепицей. Самые нижние концы каркаса закрываются карнизной планкой.

Пристенные узлы кровли

Пристенный узел кровли образуется там, где кровля примыкает в несущей стене. В этих местах герметизирующей лентой закрепляется гидроизоляционная пленка. Между стеной и пленкой следует соблюдать вентиляционный зазор. Оформляется примыкание специальным металлическим профилем с нахлестом 10 см. Затем между планкой и кровельным покрытием укладывается уплотнитель.

Насколько будет герметична крыша, зависит от качества исполнения узлов крыши. При монтаже важно соблюдать все нахлесты и закреплять саморезы на рекомендуемом расстоянии, а также проводить профилактический осмотр кровли.

1metallocherepica.ru

Коньковый узел кровли из металлочерепицы. Устройство крыши из металлочерепицы – основные правила выбора элементов. Виды доборных комплектующих для металлочерепицы

  • Кровля из металлочерепицы и ее конструкция
  • Устройство и монтаж конькового узла
  • Фронтонный узел и его монтаж
  • Установка карнизного узла
  • Конструкция и монтаж ендов
  • Узел примыкания и его установка

Все узлы кровли из металлочерепицы должны быть установлены правильно, с соблюдением всех правил и нормативов. От этого зависит целостность и надежность всего кровельного покрытия. Ведь кровля является внешним элементом всей крыши, призванным защитить жилище от атмосферных осадков.

Рисунок 1. Схема конькового узла.

Именно поэтому материал, из которого состоит кровельное покрытие должен быть достаточно прочным, надежным и долговечным и в то же время легко ремонтироваться в случае повреждения. Этим требованиям в полной мере отвечает такой современный кровельный материал, как металлочерепица. Однако нарушение правил и ошибки при монтаже узлов металлочерепичной кровли могут свести на нет все ее положительные качества.

Кровля из металлочерепицы и ее конструкция

Металлочерепица представляет собой профилированный стальной лист толщиной от 0,4 до 0,6 мм, поверхность которого имитирует поверхностную структуру черепичной крыши. Для предотвращения процесса коррозии лист покрывается слоем цинка, а поверх него полимерным слоем, который окрашивается в различные цвета. Главными преимуществами металлочерепицы считаются:

Рисунок 2. Схема ветровых планок.

  1. Устойчивость к коррозии, прочность и обусловленный этим большой срок эксплуатации, достигающий 50 лет.
  2. Достаточно небольшой удельный вес, что существенно облегчает процесс транспортировки и монтажа.
  3. Устойчивость к перепадам температур и пожаробезопасность.
  4. Весьма привлекательный и эстетичный внешний вид, придающий всему дому нарядный облик, чему способствует разнообразие цветовых оттенков.

Чтобы крыша была теплая, под нее укладываются слои гидроизоляции, утеплительного материала и пароизоляции. Из металлочерепицы делается поверхностная кровля. Листы ее укладываются на стропильную обрешетку, начиная от нижнего края ската крыши с обязательным нахлестом не менее 10 см. Одновременно с этим, а в некоторых случаях и перед этим происходит установка узлов кровельного покрытия. Конструктивные узлы кровли делятся на несколько разновидностей, в число которых входят карнизный, пристенный, коньковый, фронтонный и ендовый узлы. Каждый из элементов кровли металлочерепицы имеет свои правила установки и монтажа.

Вернуться к оглавлению

Устройство и монтаж конькового узла

Коньком называется элемент конструкции, перекрывающий верхнее горизонтальное ребро скатов крыши в месте их соединения. Его основная функция заключается в обеспечении вентиляции подкровельного пространства. Он же принимает на себя основную нагрузку при сильном ветре. Всего известно шесть различных форм коньков, каждый из которых предназначен для определенного вида крыши. Чаще всего в малоэтажном строительстве сегодня применяется конек полукруглой формы, имеющий стандартную ширину или зауженный (рис. 1).

Рисунок 3. Расположение карнизной планки.

Конек монтируется в последнюю очередь.

Сам он несколько подгибается, чтобы плотнее прилегать к скатам крыши и монтируется на слой гидроизоляции или уплотнитель.

Процесс монтажа начинается с подветренной стороны торца, при этом крайняя планка должна на 2-3 см выступать за край.

Все последующие планки кладутся с нахлестом в 10 см, соединяясь по штамповочным линиям.

После этого планки крепятся саморезами сечением 4,8 мм и длиной 80 мм с уплотнительной шайбой к кровельным листам в гребень волны с шагом 80 см. С торцов ставятся заглушки.

Вернуться к оглавлению

Фронтонный узел и его монтаж

Этот узел включает в себя правую и левую фронтонные планки, именуемые иначе ветровыми (рис. 2). Они монтируются уже после установки кровельных листов, начиная от низа вверх с нахлестом не менее 10 см. Они должны полностью закрывать края кровельных листов, если те были до того подрезаны. Крепится фронтонная планка к фронтонной доске, причем под нее обязательно нужно подвести гидроизоляцию. Главная задача такой планки заключается в защите многослойной кровельной конструкции от разрушения порывами сильного ветра.

Крепление фронтонной планки обязательно производится в двух плоскостях. К кровельным листам она крепится такими же саморезами, как и конек, то есть в нижнюю часть каждой второй волны. На перпендикулярной плоскости эта планка прикрепляется к торцевой доске саморезами с шагом не более 80 см. При этом в закрепленном состоянии должна быть выше обрешетки на высоту кровельной волны.

Вернуться к оглавлению

Установка карнизного узла

Рисунок 4. Схема ендов.

Этот узел (рис. 3) предназначен для защиты нижней части крыши и краев подкровельного пространства от воздействия осадков, особенно задувания снега зимой.

В отличие от фронтонной доски карнизная ставится до монтажа кровельного покрытия, листы которого должны ее перекрыть, чтобы дождевая вода стекала прямо в водосточный желоб. Она представляет собой полосу листового металла такой же конструкции и цвета, что и металлочерепичная кровля, согнутая в продольной оси по

mfkbu.ru

Узлы кровли из металлочерепицы - изготовление и отделка односкатной и шатровой крыши, фотографии и видео

Затем устанавливают карнизную планку, а металлочерепицу пока не монтируют, ее крепят оцинкованными саморезами с шагом 30 сантиметров в натяг. В противном случае карнизная планка для металлочерепицы будет издавать неприятный дребезжащий звук. Здесь также соблюдают перехлест на стыках размером 50 – 100 миллиметров.  Когда будет монтироваться металлочерепица – ендова и внутренние фартуки выполняют из готовых деталей. Если требуется, прочтите что такое ендова кровли. Ендовы устраивают во внутренних углах, смонтировав под них дополнительную гидроизоляцию и сплошную обрешетку. Между металлочерепицей и нижней ендовой помещают пористый уплотнитель, способный саморасширяться. Чтобы сделать внутренние фартуки, используют планки примыкания, выполненные из металла одного с материалом кровли цвета. Когда дымоходная труба имеет круглую форму, пользуются проходными элементами, предназначенными для вывода дымоходов через покрытие крыши, их приобретают в торговой сети (посмотрите статью: "Проходной элемент для металлочерепицы").  Перед началом укладки материала собирают лаги, которые необходимы для поднятия листов на крышу. Металлочерепицу разрешается выкладывать в обе стороны от первого листа. Если следующий лист кладут по левую сторону, то им сверху накрывают последнюю волну, а затем уже крепят элементы кровли из металлочерепицы. Когда это делается по правую сторону, то последующий материал подсовывают внахлест под предыдущий лист.

Вариант первый – монтаж листов производится справа налево в один ряд.

Порядок работы следующий:

  • первый лист кладут на скат и выравнивают материал по карнизу и торцу;
  • этот лист крепят у конька одним саморезом - его вкручивают в центр полосы материала;
  • следующий лист укладывают рядом с нахлестом 15 сантиметров, его выравнивают относительно карниза и соединяют при помощи самореза с первым;
  • аналогично монтируют несколько листов и скрепляют их между собой;
  • блок, образованный из скрепленных листов, еще раз выравнивают по карнизу, и крепят к обрешетке, кроме последнего из них, который используют при создании следующих блоков из металлочерепицы.

Вариант второй - монтаж листов производится в несколько рядов.

Технология создания покрытия кровли выглядит так:

  • первый лист кладут на скат и выравнивают его по карнизу и торцу;
  • второй лист размещают выше первого и крепят его одним саморезом у конька – винт располагают по центру;
  • оба эти листа соединяют между собой, используя винты;
  • третий лист кладут рядом с первым, а четвертый помещают над третьим;
  • подготовленный блок, состоящий из четырех листов, выравнивают и монтируют к обрешетке.

Вариант третий – выполнение монтажа на треугольных скатах.

Для его реализации:

  • на скате треугольной формы находят центр и по нему проводят линию;
  • аналогичную линию отмечают на первом листе по центру;
  • первый лист помещают на скат, совместив оси, и крепят его одним саморезом у конька;
  • дальше монтаж производят по правую и левую сторону от первого листа;
  • на треугольном скате при установке металлочерепицы листы придется подрезать, для чего потребуется специальный инструмент, называемый «черток»- стандартный инструмент жестянщика кровельщика. Его можно сделать самостоятельно из 10-сантиметровых досок. Из них собирают прямоугольник, элементы которого держатся при помощи шарнирных креплений. Этот инструмент поможет выполнить разметку листов материала непосредственно на кровле (см. также статью: "Монтаж крыши из металлочерепицы - особенности и правила").


Устройство и эксплуатация кровли из металлочерепицы, детально на видео:



Завершающий этап монтажа металлочерепицы

После установки листов материала необходимо сделать коньковый узел кровли из металлочерепицы и установить на место торцевые планки, наружные фартуки и внешние ендовы, а также прочие аксессуары. Обязательно нужно смонтировать снегозадержатели – они предотвратят сход большой массы снега и глыб льда и помогут сохранить целостность водосточной конструкции и поверхности материала кровли. Также требуется установить кровельную лестницу, чтобы в дальнейшем периодически проводить ревизию состояния крыши и выполнять ремонтные работы.


Часто допускаемые ошибки

Существует ряд ошибок, их чаще всего допускают неопытные кровельщики, и они способны привести к снижению качества работ по обустройству крыши.

Есть правила, которые необходимо соблюдать, когда создается кровля из металлочерепицы – узлы ее обустраивают согласно определенной технологии:

  • не разрешается резать листы при помощи такого инструмента как болгарка, поскольку это приводит к разрушению полимерного покрытия и быстрому выходу его из строя;
  • для крепления металлочерепицы используют саморезы только с уплотнительными каучуковыми шайбами;
  • ходить по покрытию кровли можно в обуви, не способной ее повредить - мягкая подошва не должна скользить. Наступать надо в прогиб волны и места нахождения обрешетки;
  • саморезы вкручивают только в прогиб волны на листе, если крепеж производится к деревянной обрешетке, в противном случае материал не будет закреплен надежно;
  • монтируя узлы кровли нужно учитывать шаг волны на металлочерепице, он должен соответствовать расстоянию между досками обрешетки;
  • с материала необходимо снимать пленку, иначе она прикипит, и аккуратно выполнить эту работу не получится.

Варианты иного применения металлочерепицы

Металлический материал для создания кровельного покрытия можно применять не только для обустройства крыш зданий, но и для возведения ограждений. Нередко можно увидеть забор из металлочерепицы или другого более дешевого материала для кровли – профнастила. Выглядит подобное ограждение современно и красиво. Его не только очень удобно монтировать, за ним легко ухаживать. Забор из профнастила или металлочерепицы отличается долговечностью и привлекательным внешним видом.

Обязательным условием сооружения ограды из этих кровельных материалов является строительство качественного фундамента, в противном случае она долго не простоит – при сильном ветре рухнет.

Исходя из вышеописанной информации, монтаж металлочерепицы не относится к сложным работам, но без знания и соблюдения технологии монтажа металлочерепицы ее установки и при отсутствии необходимых инструментов и навыков, это приведет к некачественному выполнению работ. Допущенные ошибки станут результатом того, что кровля в первый же год эксплуатации начнет протекать.

kryshadoma.com

Технология монтажа металлочерепицы, инструкция, узлы кровли, крыша, обрешетка -

Технология монтажа металлочерепицы, решения основных узлов кровли, обрешетка под нее, одинаковы для металлочерепицы российского или зарубежного производства различных профилей. Инструкция по монтажу крыши поможет выполнить укладку металлочерепицы своими руками быстро, избежать досадных ошибок при устройстве обрешетки и выполнении отдельных узлов кровли.

Если в процессе монтажа обрешетки или установки металлочерепицы своими руками по предлагаемой нами инструкции у Вас возникнут вопросы или потребуются более подробные описания, чертежи отдельных узлов кровли, обратитесь к нашим специалистам. Наши менеджеры ответят на возникшие у Вас вопросы, предоставят нужные описания и чертежи. Сделать это можно по телефону (391)237-15-21, 237-15-30 или воспользовавшись формой Обратная связь.

Инструкция по укладке пленки под металлочерепицу

Установка гидроизоляционных и пароизоляционных пленок в соответствии с инструкцией предотвращает попадание влаги с наружной стороны крыши, в местах примыкания, а также водяного конденсата с нижней стороны покрытия в теплоизоляционный слой, стропильную систему или обрешетку. Подкровельные пленки укладываются на сторопила крыши полотнами с нахлестом снизу вверх с достаточным натягом и по технологии крепятся вдоль стропил рейками обрешетки крыши при помощи гвоздей или скоб. Швы пленок по инструкции тщательно проклеиваются специальными лентами.

Более подробную информацию о свойствах, технологии установки, схеме укладки пленок при монтаже кровли из металлочерепицы можно получить в инструкциях по их монтажу или в разделе Пленки, мембраны нашего сайта.

Инструкция по устройству обрешетки крыши для монтажа металлочерепицы

Обрешетка под укладку кровли из металлочерепицы по предлагаемой инструкции, может быть выполнена из деревянных досок (возможно устройство обрешетки из специальных металлических профилей). Для монтажа обрешетки крыши используются доски шириной примерно 100 мм. Толщина досок, решения отдельных узлов обрешетки, выбирается проектировщиками кровли. Выходящая на карниз доска обрешетки должна быть по инструкции толще на 10-15 мм. Расстояние между досками обрешетки крыши равно поперечному шагу профиля черепицы — 350 мм или 400 мм. Расстояние между доской обрешетки, выходящей на карниз, и последующей на 50 мм меньше — 300 мм или 350 мм. Доски обрешетки в соответствии с технологией монтажа, крепятся гвоздями к стропилам или контробрешетке.

Помните! Для того чтобы крыша служила долго и радовала Вас своим внешним видом, необходимо чтобы не только сама металлочерепица, но и все доборные элементы, крепеж были только высокого качества.

Установка карнизной планки. Инструкция по устройству узла карниза крыши

По инструкции, при выполнении установки карнизного узла кровли, карнизные планки крепятся к последней доске обрешетки под металлочерепицу. Нахлест карнизных планок при установке — 100 мм. Выполняя монтаж крыши своими руками, к укладке металлочерепицы в соответствии с предложенной инструкцией и технологией, приступайте после крепления карнизных планок.

Раскладка листов металлочерепицы на крыше, крепление к обрешетке

Монтаж листов металлочерепицы на обрешетку двускатной крыши, по технологии описанной в настоящей инструкции, начинается с левого или с правого торца ската. В первом случае, установку следующего листа металлочерепицы выполняйте под последнюю волну предыдущего. Во втором случае, следующий установите на последнюю волну предыдущего. Монтаж на шатровой крыше следует начинать с середины ската и, равномерно укладывая ее, двигаться в разные стороны. Капиллярная канавка каждого предыдущего листа при установке должна быть накрыта последующим. Листы металлочерепицы устанавливается и ровняется по краю карнизной планки.

Помните! При укладке кровли, обрезки металлочерепицы с одного ската кровли, нельзя устанавливать на других. Поэтому, для снижения отходов, очень важно сделать грамотный расчет металлочерепицы.

Рекомендуем монтаж листов металлочерепицы на крыше вести в следующем порядке:

Следуя технологии монтажа металлочерепицы, выполнитете установку первого листа и закрепите его одним саморезом к обрешетке у конька крыши.

Затем выполните установку второго листа металлочерепицы так, чтобы нижние края материала после монтажа составляли ровную линию, скрепите нахлест одним саморезом по верху волны черепицы под первой нижней поперечной складкой (при этом саморез не должен касаться обрешетки).

Если теперь визуально кажется, что листы “не стыкуются”, следует сначала приподнять верхний лист над нижним, а затем, слегка наклоняя, двигаясь снизу вверх, вести укладку кровли складка за складкой и скреплять саморезами по верху волны под каждой поперечной складкой (по инструкции саморезы также не должны касаться обрешетки).

Выполните установку таким образом 3-4 листов материала между собой, получившийся ровный нижний край кровли выровняйте строго по карнизу, и только затем крепите материал к обрешетке окончательно.

В соответствии с технологией монтажа металлочерепицы листы крепятся к обрешетке саморезами в низ волны под поперечными складками, из расчета примерно 7-8 шт на на 1 м2 крыши. Для устранения повреждений, причиненных покрытию черепицы при транспортировке или во время монтажа кровельным инструментом, используется ремонтная краска.

Для избежания сильных повреждений черепицы при укладке кровли передвигайтесь по ней в мягкой обуви, не наступайте на гребень волны и соблюдая инструкцию, вовремя удаляйте металлическую стружку с поверхности мягкой щеткой-сметкой.

Используйте для монтажа листов металлочерепицы только рекомендованный данной инструкцией и технологией кровельный инструмент.

Технология установка торцевой планки

Установку торцевых планок выполняйте по фронтонам снизу вверх, накрывая торцевые края листов металлочерепицы. При установке этого узла кровли, торцевые планки крепятся в крайнюю волну листов и к деревянному основанию обрешетки саморезами. Нахлест планок при установке по длине — 100 мм.

Установка коньковой планки. Узел конька крыши

Установку конькового узла кровли, коньковые планки, по технологии, выполняйте только тогда, когда уже выполнена укладка всех листов черепицы и торцевые планки. При необходимости для лучшего примыкания рекомендуется установка уплотнителя.

Крепление к листам металлочерепицы производить саморезами в верхнюю точку каждой второй волны. Нахлест планок при их установке по длине — 100 мм.

Узел ендовы (внутренний стык скатов кровли)

В узле кровли, в местах примыкания одного ската к другому, выполняется установка верхней и нижней ендовы металлочерепицы. Планка нижней ендовы укладывается в этом узле на сплошную обрешетку из доски, причем нижний край ендовы укладывается поверх карнизной планки. При укладке, между листами металлочерепицы и планкой нижней ендовы, по технологии, для лучшего примыкания кровли, применяется самоклеящийся пористый уплотнитель.

Для придания узлу кровли завершенного и эстетичного внешнего вида, после монтажа листов металлочерепицы, установите верхнюю ендову. Верхняя ендова по технологии крепится в верх волны, с шагом 300 — 500 мм.

Узел снегозадержателя для металлочерепицы

Для предотвращения схода снега в нежелательных местах, например, над входом, а также для защиты водостоков необходима устанавка снегозадерживателей. Выполните установку планки снегозадержателя под второй поперечной ступенькой металлочерепицы. Между верхним краем снегозадержателя и листом металлочерепицы, вверху каждой волны профиля, прикрепите опорную планку. Чтобы прикрепить снегозадержатель непосредственно к обрешетке, используйте длинные саморезы. Нижний край снегозадержателя закрепите вверху каждой второй волны. Кроме планки снегозадержателя, описанной выше, в этом узле кровли по технологии возможна установка трубчатого снегозадержателя.

Установка планки примыкания. Узел примыкания крыши

Для заделки узлов примыкания скатов кровли к стене используются специальные планки примыкания. По технологии монтажа, планки примыкания крепятся в верхнюю точку волны металлочерепицы и сбоку на примыкающую стену. Нахлест планок примыкания по длине — 100 мм. Дополнительное уплотнение примыканий планок к стене в соответствии с инструкцией по монтажу выполняется силиконовой мастикой.

Читайте инструкцию далее:

> Завершающие операции технологии монтажа металлочерепицы


Оставьте, пожалуйста, свое мнение об этой инструкции

Вы можете порекомендовать эту инструкцию своим друзьям

Не забудьте подписаться на нашу рассылку — Современные кровельные системы



Вернуться к началу >

krovcity.ru

Монтаж узлов кровли из металлочерепицы

Очень важно при монтаже металлочерепицы обратить внимание на узлы, т. к. от того, как они будут установлены, зависит прочность кровли, ее долговечность и герметичность.

Основные узлы кровли из металлочерепицы:

  1. Карнизные узлы.
  2. Ендовые узлы.
  3. Фронтонные узлы.
  4. Коньковые узлы.
  5. Пристенные узлы.

Инструменты для монтажа узлов крыши

До начала работ требуется приобрести следующие инструменты:

  • ножовка;
  • рулетка;
  • молоток;
  • карандаш;
  • меловая веревка для выполнения разметки;
  • нож;
  • мастерок для нанесения клеящей смеси.

Устройство карнизных узлов

Схема устройства карнизного узла

Разные изготовители металлочерепицы выпускают карнизные планки разных форм. Но в любом случае главный принцип монтажа карнизного узла: ни в коем случае не закрывать поступление воздуха в подкровельное пространство. Карнизная планка может быть самой разной формы, но она должна быть установлена так, чтобы наружный воздух попадал в воздушный продух над мембраной. Если у вас используется утепление крыши с двумя продухами, то воздух должен попадать в оба вентиляционных зазора. Стекающий по пленке конденсат должен удаляться, чтобы не смачивать деревянные конструкции кровли. Если на крыше установлен водосбор, то карнизная планка устанавливается так, чтобы нижняя ее часть попадала в желоб водостока. Все карнизные элементы крепятся специальными кровельными гвоздями и располагаются с шагом примерно 300 мм, а нахлест элементов должен составлять не менее 100 мм.

Рассмотрим монтаж и устройство карнизных углов на примере двух фирм: "Metrotile" и "Roser". Обе фирмы используют разные карнизные планки, но принципиальные схемы их устройства после небольших доработок взаимозаменяемы и могут быть использованы для других видов кровли.

Начнем с устройства карнизного узла фирмы "Roser", используем карнизную планку профиля № 1. Верхний край лобовой доски свеса нужно сделать на 40 мм выше стропил. Отмерить 350 мм от передней части по обеим сторонам ската и в полученные метки вбить гвозди. Между гвоздями натянуть шнур и измерить расстояние от передней части лобовой доски и до шнура. Это нужно, чтобы убедиться в том, что доска прямая и везде расстояние равно 350 мм. Первую решетину устанавливают точно по шнуру и закрепляют на стропильной конструкции. Все последующие решетины будут устанавливаться с постоянным шагом в 370 мм до конька.

Варианты карнизов для крыши.

Далее расскажем, как делать монтаж карнизного узла с карнизной планкой профиля № 2 фирмы "Roser". Самый верхний край лобовой доски свеса нужно установить на одном уровне с верхним краем контрбруска, который удерживает антиконденсатную мембрану. От передней части лобовой доски на расстоянии 30 мм нужно установить первую решетину и прикрепить ее гвоздями. Далее устанавливаются другие слои решетины с шагом 370 мм. Под мембрану нужно монтировать капельник для отвода конденсированной воды. Если его не устанавливать, то вода будет смачивать деревянные конструкции кровли.

Далее рассмотрим монтаж карнизного узла профиля "Cleo" от фирмы "Roser". В зависимости от используемой карнизной планки устанавливается первая решетина и лобовая доска. Сверху карнизной планки устанавливается ограничитель для птиц и крепится к первой решетине. Далее устанавливаются остальные решетины с шагом 360 мм.

Далее рассмотрим монтаж карнизной планки фирмы "Metrotile". Сначала следует установить карнизную доску, ее толщина 40 мм. Крепим ее гвоздями к стропилам. Далее на карнизную доску устанавливаем кронштейны для водостока или капельник для конденсата. Далее, начиная от края карниза, устанавливается карнизный элемент.

Ендовые узлы крыши

Ендовые узлы металлочерепицы обычно самые сложные, т. к. именно здесь стыкуются разные поверхности крыши. Нельзя экономить на монтаже ендовых, иначе кровля не застрахована от протекания.

Распространенные виды узлов ендовых:

  • начинается на карнизе и заканчивается на коньке;
  • начинается и заканчивается на скате.

Самым сложным узловым элементом в металлочерепичной кровле считается ендовый узел.

Начнем с устройства ендовых, которые начинаются на карнизе и заканчиваются на коньке. Для начала нужно убедиться в правильности монтажа гидроизоляции. Вдоль ендовой контробрешетки должны быть оставлены пропуски для воды. Механические повреждения гидроизоляции должны отсутствовать. Далее необходимо усилить ендову дополнительной обрешеткой. На установленные капельники монтируются планки ендовых. Монтаж идет снизу вверх с нахлестом 20-30 см. Нижняя планка обрезается чуть ниже линии карниза и делается отбортовка. Далее монтируется уплотнитель под коньком и вдоль отбортовок планок.

Далее обрезаются листы металлочерепицы, граничащие с ендовой. В результате листы металлочерепицы должны лежать на планках ендовы, скрепляют их саморезами.

Нельзя закручивать саморезы на расстоянии от оси ендовы меньше 25 см.

При помощи резиновой киянки все зарезки выравниваются к основанию. Далее делаем монтаж обналичника ендовы. Сначала нужно смонтировать накладку, которая накладывается снизу-вверх нахлестом не менее 10 см. Закрепляем накладки ендовы к верхним точкам примыкающей металлочерепицы. Накладка уменьшает вероятность попадания снега и дождевой воды между металлочерепицей и планкой ендовы. Вода под накладкой ендовы стекает по осевой линии сгиба.

Схема устройства ендовы.

Рассмотрим правила монтажа ендов, которые начинаются на скате и заканчиваются на скате. Сначала нужно проверить качество гидроизоляции. Далее нужно смонтировать между досками шаговой обрешетки по дополнительной доске. Затем подводится металлочерепица к боковой стене слухового окна. Для этого нужно лист металлочерепицы, примыкающий к боковой стене слухового окна, обрезать так, чтобы линия реза была выше выхода ендовы не менее чем на 20 см. Далее нужно сделать вырезы по размерам слухового окна. Вдоль стенок слухового окна на лист металлочерепицы нужно смонтировать универсальный уплотнитель. На карнизный свес слухового окна устанавливается карнизная планка, монтируются планки ендовы. Нижняя часть планки ендовы обрезается по карнизу. Нижний лист металлочерепицы можно подрихтовать. В верхней части стыкуются листы правой и левой ендов при помощи саморезов. Вдоль отбортовок едовы монтируется универсальный уплотнитель.

Далее следует сделать монтаж листов металлочерепицы. Лист накладывается на ранее смонтированный лист ендовы с нахлестом не менее 20 см. Смонтируйте все листы, которые граничат с ендовой. Зазоры между листами и осевой линией ендовы должны составлять не более 6-10 см. Во время крепления обрезанных листов саморезы закручиваются в штатные места, которые располагаются на 11-16 мм ниже линии штамповки. Смонтируйте обналичную накладку снизу-вверх с нахлестом не менее 10 см. Нельзя монтировать уплотнитель между обналичной накладкой ендовы и листами металлочерепицы.

Фронтонные узлы кровли

Фронтонный узел черепицы не представляет сложностей в монтаже. Здесь укладка металлочерепицы происходит на обрешетку, а нижний выступающий край кровли подшивается вагонкой, сайдингом или деревянной доской. Фронтонные планки устанавливаются по фронтонам от карниза вверх с нахлестом, перекрывая торцовые края черепицы.

Монтаж коньковых узлов

Коньковые узлы монтируются на мансардных кровлях и на двухскатных крышах. Скаты кровли формируются по стропильной конструкции, которая состоит из обрешетки и стропильных ног. На обрешетку укладывают слой фанеры, которая закрывается паронепроницаемым подкладочным материалом. Этот материал обеспечивает вентиляцию, благодаря чему не возникает гниение деревянных конструкций. Также для вентиляции можно использовать брусья 50х50 мм. Они укладываются между стропильными ногами и фанерой. Так как коньковые узлы подвержены максимальному воздействию осадков и ветра, коньковые кровельные материалы обладают улучшенными прочностными свойствами. Такие узлы должны выдерживать большие нагрузки зимой от образовавшихся наледей и обладать хорошей герметичностью.

Коньковый узел крыши.

В самом простом случае коньковый узел формируется путем укладки и закрепления коньковой черепицы на скаты кровли. Но перед этим с нижней части нужно удалить защитную пленку. Черепица укладывается параллельно ребру, образованному скатами. При формировании конька коньковую черепицу кладут прямо на ребро таким образом, чтобы нахлест с уложенным кровельным материалом составлял как минимум 50 мм.



Более эффективным является узел, который выполняется с дополнительной вентиляцией. Здесь кровельный материал, брусья и фанера не соединяются в верхней точке, поэтому возникает необходимость монтажа каркаса конька. Он состоит из 6 брусьев 50х50мм. Они располагаются по всей длине кровли. Первый брус укладывается по верхней границе кровли, остальные параллельно ему через равные расстояния. Затем на них выполняется настил из специальной влагостойкой фанеры и листов кровли, которые соединяются в верхней точке. Далее коньковый узел закрывается специальной коньковой черепицей. Самые нижние концы каркаса закрываются карнизной планкой.

Пристенные узлы кровли

Пристенный узел кровли образуется там, где кровля примыкает в несущей стене. В этих местах герметизирующей лентой закрепляется гидроизоляционная пленка. Между стеной и пленкой следует соблюдать вентиляционный зазор. Оформляется примыкание специальным металлическим профилем с нахлестом 10 см. Затем между планкой и кровельным покрытием укладывается уплотнитель.

Насколько будет герметична крыша, зависит от качества исполнения узлов крыши. При монтаже важно соблюдать все нахлесты и закреплять саморезы на рекомендуемом расстоянии, а также проводить профилактический осмотр кровли.

domdoka.satom.ru

Узлы кровли из металлочерепицы

403 Forbidden

Предлагаем начать свой выбор с профиля:



Что такое металлочерепица?

Производство металлочерепицы основано на последних достижениях в области химии, защиты стали от коррозии и нанесения покрытий на металл. Только после нанесения всех слоев полимерного покрытия материал подвергается формовке. Вот почему в первую очередь следует обращать внимание на производителя стали.

Металлочерепица — недорогой, практичный кровельный материал. Небольшой вес 3,8-4,8 кг/м2 позволяет сэкономить на стоимости как стропильной конструкции, так и строения в целом, ведь тяжелые кровли предъявляют требования к прочности всего дома, начиная с фундамента. Из богатого разнообразия ее оттенков  всегда можно выбрать наиболее предпочтительный и подходящий к цвету именно вашего фасада. Монтаж кровли из металлочерепицы производится в короткие сроки, и дальнейшее обслуживание кровли минимально.

Срок службы.

Срок службы металлочерепицы велик: в странах Скандинавии есть дома, покрытые металлочерепицей более 40 лет назад, когда она только появилась, и технология производства была далека от современной. При механическом повреждении в процессе эксплуатации лист металлочерепицы легко заменить на другой или подкрасить его.

Выбор металлочерепицы.

Производители выпускают металлочерепицу с различными полимерными покрытиями. Предварительно горячеоцинкованная сталь пассивируется и грунтуется с двух сторон. Далее на нижнюю сторону наносится слой защитного лака, а на верхнюю — полимерное покрытие.

Чем отличаются виды металлочерепицы?

Самым недорогим полимерным покрытием металлочерепицы является глянцевый полиэстер на основе полиэфирной краски.

Особенности выбора и монтажа доборных элементов для крыши из металлочерепицы

Он идеально подходит для жаркого и холодного климата, однако у него низкая механическая устойчивость. Вот почему важно его не поцарапать в процессе доставки и монтажных работ.

  1. Матовый полиэстер обладает всеми преимуществами обычного глянцевого, но имеет более приятный внешний вид за счет разнонаправленного отражения света от поверхности. Металлочерепица, покрытая матовым полиэстром выглядит гораздо богаче.
  2. Пурал — универсальное глянцевое покрытие для климата с большим перепадом температур. Его механическая устойчивость и толщина покрытия намного выше обычного полиэстера.
  3. Пластизол — самое толстое покрытие до 200 мкм. На его поверхности наносят тиснение, имитирующее рельеф кожи, штриховую насечку, благодаря чему крыша, покрытая металлочерепицей "пластизол" не дает бликов. Повредить это покрытие очень сложно, но у пластизола самая низкая верхняя рабочая температура.

Наша компания использует металлочерепицу как импортного так и отечественного производства, среди них такие как:

  •  MeraSystem (Швеция)
  •  Металл Профиль (Россия)
  •  Takotta (Финляндия)
  •  TerraPlegel (Швеция) и др.

Кровельные работы металлочерепица, монтаж кровли из металлочерепицы, монтаж крыши из металлочерепицы.

— Металлочерепичные профили.

astgift.ru

раскрой листов, крепление узлов, заземление

  • Как крепить металлочерепицу
  • Технология укладки: принципиальные моменты
  • Качество будущей кровли во многом зависит от того, на каком материале для него вы остановите свой выбор. Несомненно, многое здесь зависит от вашей фантазии и финансовых возможностей. В изобилии предложений на современном рынке стройматериалов можно просто запутаться, ведь не факт, что если материал дорогой, то он обязательно высокого качества, а в случае крыши любая ошибка отражается на ее надежности и долговечности.

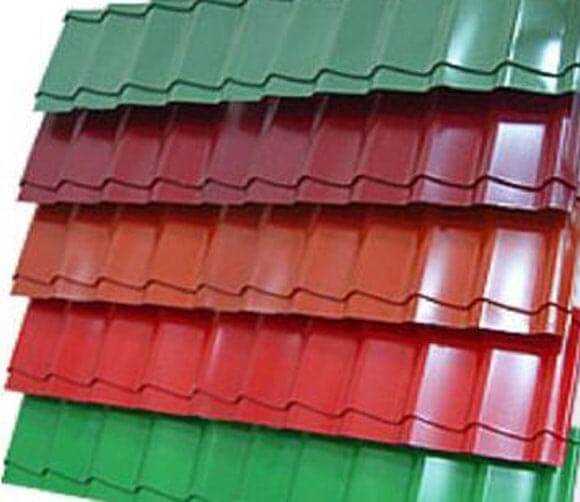

    Все значительно упрощается, когда знаешь, что нужно искать. Одним из лучших решений является крыша из металлочерепицы. Цена ее вполне приемлема, и это при столь высоких эксплуатационных характеристиках материала. Более того, монтаж крыши из металлочерепицы можно проводить своими руками, что еще больше понижает стоимость крыши.

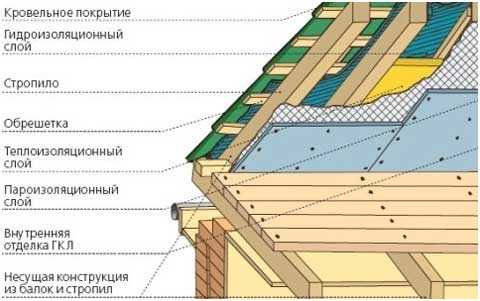

    Современная кровля многослойная, и все слои ее «пирога»: паро- и гидрозащита, тепловая, пожарная и акустическая изоляция и прочее, должны быть совмещены в единую систему. Подбирать их следует примерно одного качества и почти с одинаковым сроком эксплуатации.

    Как крепить металлочерепицу ↑

    Крепление металлочерепицы на крыше – это один из узловых моментов устройства качественной кровли. Для фиксации листов материала используют кровельные саморезы 4,8х28 мм. В отличие от обычных, входящая в комплект прокладка из ЭПДМ-резины защищает места крепления от коррозии. К тому же саморезы можно подобрать под цвет кровли, то есть они абсолютно незаметны на поверхности, и цельность поверхности зрительно не нарушается.

    Основные правила ↑

    • Направление закрутки крепежа – строго од 90⁰ по отношению к доскам.
    • Шуруповерт должен быть должным образом отрегулирован, чтобы обеспечивать минимальное сжатие прокладки под закрученным саморезом. Вращающий момент инструмента следует подбирать соответственно оптимального сжатия прокладки. Если он будет больше – от чрезмерного сжатия эксплуатационный срок прокладки сократится, меньше – появятся проблемы с герметизацией. Помимо прочего, при увеличении вращающегося момента возрастает вероятность проворота самореза в древесине, которое ослабляет фиксацию.
    • Параллельно нужно визуально контролировать уровень сжатия прокладки, так как возможны отклонения от стандартной настройки шуруповерта. К примеру, на более плотных участках саморез лучше слегка недокручивать.

    Стальная стружка, образованная при закрутке крепежных элементов, может повредить покрытие, поэтому ее следует удалять, скажем, щеткой, но она обязательно должна быть мягкой.

    • Для закрепления листов черепицы предусмотрены штатные места, и при грамотно устроенной обрешетке саморез приходится прямо на ее доску. Эти точки крепления находятся примерно на порядка 10–15 мм ниже, чем линия штамповки, по центральной оси гребней соседних волн. В этом случае с одной стороны лист гарантированно прижимается к обрешетке и при этом не деформируется, а с другой – саморезы оказываются скрыты по профильной ступенью.
    • На участках, где листы идут внахлест, для лучшего прилегания более рационально вкручивать крепежные элементы под углом.

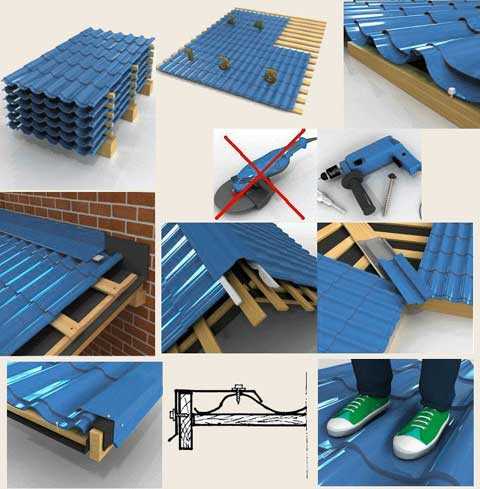

    Технология укладки: принципиальные моменты ↑

    В конструкции металлической черепицы предусмотрена специальная капиллярная канавка, по которой попавшая под лист вода спокойно стекает. Они обязательно должны остаться под следующим листом.

    Листы укладывают строго горизонтально, взяв за ориентир линию карниза. Одна из принципиальных схем работает по системе сборки блоков из четырех листов, которые между собой зафиксированы короткими саморезами. Закрепив блок обрешетке одним элементом, его вращают вокруг оси до полного выравнивания. Допустимое смещение на 10 м карниза составляет 3 см, поэтому при многорядной укладке в блоках листы желательно устанавливать с незначительным поворотом против часовой стрелки – порядка 2-х мм.

    Направление укладки от первого листа выбирают по удобству: либо вправо, либо влево, хотя есть и неписаное правило: начинать в край, где нет нужды в срезах.

    Примеры монтажа профилей ↑

    Простейший монтаж выполняется на прямоугольном скате, к примеру, односкатная крыша из металлочерепицы. Самым удобным считается направление укладки профилей по направлению слева направо, тогда каждый следующий подсовывают под предыдущий. Первый из них крепят в одной точке у конька, затем монтируют второй. Нижние кромки должны расположиться по ровной линии. Этот момент нужно предусмотреть заранее при фиксации профиля. Для облегчения выравнивания этот саморез не должен захватить обрешетку. Если длины профиля недостаточно для покрытия ската, то используется 4–6 коротких. Верхний ряд аналогичен однорядной укладке. При соединении нижнего профиля с верхним для свободы выравнивания используют одно крепление без захвата обрешетки. К окончательному креплению покрытия приступают после полного выравнивания листов по горизонтали относительно карниза. Аналогично укладывается двухскатная крыша.

    Для скатов другой формы необходим раскрой листа. Для этого обычно используют шаблон, его называют еще черток. Он собран из четырех досок, которые скреплены по углам шарнирами, что позволяет свободно изменять форму шаблона. Черток накладывают на нужное место и закрепляют. Угол переносят на профиль и обрезают. В некоторых местах обрезку рекомендуется выполнять по месту.

    Для раскроя листов металлочерепицы используют электроножницы, мелкозубчатую дисковую пилу или электролобзик, но никак не болгарку. Высокая температура, которой сопровождается работа болгарки опасна для верхнего изоляционного слоя профиля, а при его разрушении начинается коррозия материала.

     Монтаж элементов крыши ↑

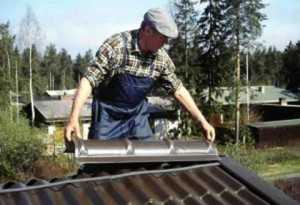

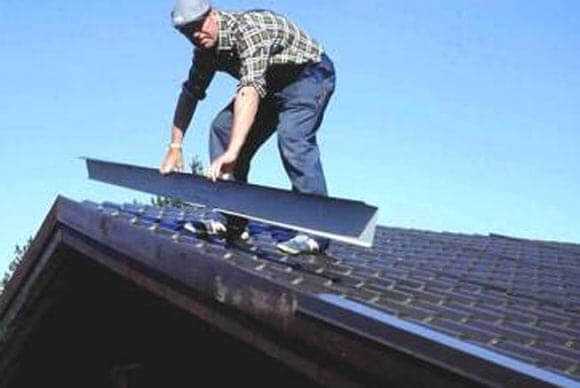

    После установки покрытия монтируют узлы крыши из металлочерепицы. Первыми на очереди – коньковые элементы. Конек укладывают на полосу-уплотнитель. Ее пористая структура защищает от проникновения воды и вместе с тем обеспечивает вентиляцию. На ребрах коньковые элементы устанавливают с нахлестом в 15–20 см снизу вверх, фиксируя их к обрешетке. Для крепежа применяют специальные саморезы для конька.

    Торцевая планка помимо декоративной играет также защитную роль. Во-первых, он предохраняет крепления листов от ветровых воздействий, к примеру, от ослабевания, во-вторых – предохраняет конструкции из дерева от избытка влаги. Чтобы планка полноценно выполняла свои функции, он должен перекрывать верхний гребень. Крепят планки на заведомо установленный специальный торцевой брусок.

    На завершающем этапе при необходимости желательно установить внешние ендовы, предназначенные для облагораживания внешнего вида стыка и отвода воды с внутреннего угла. Верхнюю ендову укрепляют саморезами. Очень важно проследить, чтобы крепежные элементы случайно не пробили бы нижнее ендова, так как это может привести к нарушениям в гидроизоляционном слое.

    Последними этапами устройства крыши из металлочерепицы являются установка снегоотводящих планок и устройство дополнительного заземления. Не надо забывать, что мы имеем дело с металлической кровлей, и последнее мероприятие является обязательным, так как заземлить только посредством молниеотвода недостаточно – он не защитит человека от прямого попадания в крышу молнии.

    © 2019 stylekrov.ru

    stylekrov.ru
