Светодиод (Light Emitting Diode, LED) - это полупроводниковый диод, способный излучать свет, когда к нему приложено напряжение в прямом направлении. По сути, это диод, преобразующий электрическую энергию в световую. В зависимости от материала из которого изготовлен светодиод, он может излучать свет разной длины волны (разного цвета) и иметь различные электрические характеристики.

Светодиоды применяются во многих сферах нашей жизни в качестве средств отображения визуальной информации. Например, в виде одиночных излучателей или в виде конструкций из нескольких светодиодов - семисегментных индикаторов, светодиодных матриц, кластеров и так далее. Также в последние годы светодиоды активно занимают сегмент осветительных приборов. Их используют в автомобильных фарах, фонарях, светильниках и люстрах.

На электрических схемах светодиод обозначается символом диода с двумя стрелками. Стрелки направлены от диода, символизируя световое излучение. Не путай с фотодиодом, у которого стрелки направлены к нему.

На отечественных схемах буквенное обозначение одиночного светодиода - HL.

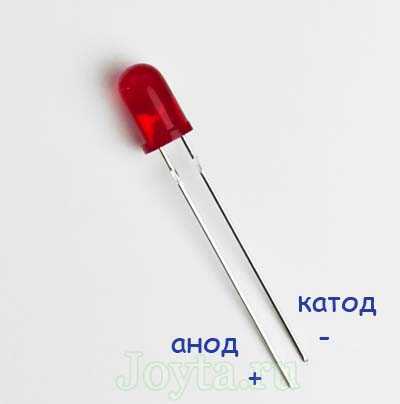

Стандартный одноцветный светодиод имеет два вывода - это анод и катод. Определить какой из выводов является анодом, можно визуально. У светодиодов с проволочными выводами анод обычно длиннее катода.

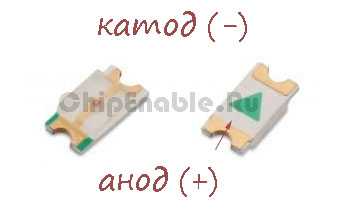

У SMD светодиодов выводы одинаковые, но на обратной стороне обычно есть маркировка в виде треугольника или подобия буквы T. Анодом является вывод, к которому обращена одна сторона треугольника или верхняя часть буквы Т.


Если не получается определить визуально где какие выводы, можно прозвонить светодиод. Для этого понадобится источник питания или адаптер, способный давать напряжение около 5 Вольт. Подключаем любой вывод светодиода к минусу источника, а второй подключаем к плюсовой клемме источника через сопротивление 200 - 300 Ом. Если светодиод подключен правильно, он засветится. В противном случае меняем выводы местами и повторяем процедуру.

Можно обойтись без резистора, если не подключать плюсовую клемму источника питания, а быстро "чиркнуть" ей по выводу светодиода. Но вообще подавать большое напряжение на светодиод, не ограничивая при этом ток, нельзя - он может выйти из строя!

Светодиод испускает свет, если к нему приложить напряжение в прямом направлении: к аноду - плюс, а к катоду - минус.


Минимальное напряжение, при котором светодиод начинает светится, зависит от его материала. В таблице ниже приведены значения напряжений светодиодов при тестовом токе 20 мА и цвета, которые они излучают. Эти данные я взял из каталога светодиодов фирмы Vishay, различных даташитов и Википедии.


Самое большое напряжение требуется для голубых и белых светодиодов, а самое маленькое для инфракрасных и красных.

Излучение инфракрасного светодиода не видно человеческим глазом, поэтому такие светодиоды не применяются в качестве индикаторов. Они используются в различных датчиках, подсветках видеокамер. Кстати, если инфракрасный светодиод запитать и посмотреть на него через камеру мобильного телефона, то его свечение будет хорошо видно.

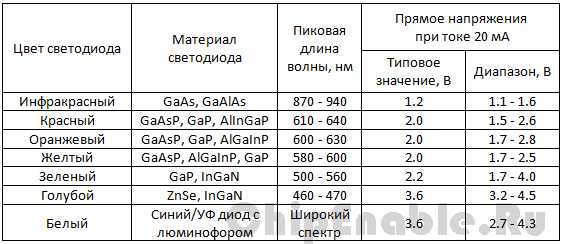

В показанной таблице даны примерные значения напряжения светодиода. Обычно этого достаточно, чтобы его включить. Точную величину прямого напряжения конкретного светодиода можно узнать в его даташите в разделе Electrical Characteristics. Там указано номинальное значение прямого напряжения при заданном токе светодиода. Для примера заглянем в даташит на красный SMD светодиод фирмы Kingbright.

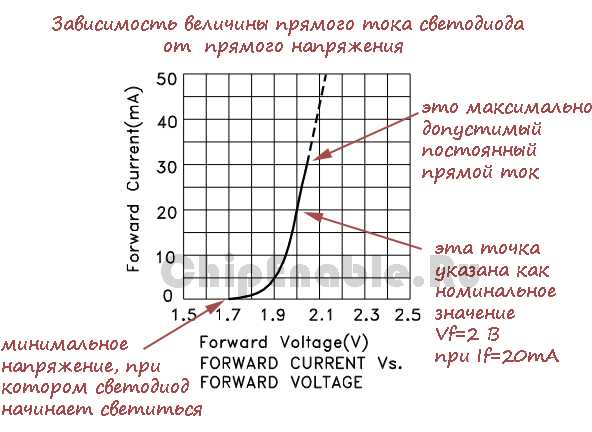

Вольт-амперная характеристика светодиода показывает взаимосвязь между приложенным напряжением и током светодиода. На рисунке ниже показана прямая ветвь характеристики из того же даташита.


Если светодиод подключить к источнику питания (к аноду +, к катоду -) и с нуля постепенно повышать на нем напряжение, то ток светодиода будет меняться согласно этому графику. По нему видно, что после прохождения точки "загиба", ток через светодиод будет резко возрастать при небольших изменениях напряжения. Это как раз та причина, по которой светодиод нельзя подключать к любому источнику питания без резистора, в отличии от лампочки накаливания.

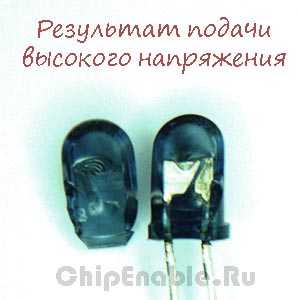

Чем выше ток, тем ярче светится светодиод. Однако повышать ток светодиода до бесконечности, естественно, нельзя. При большом токе светодиод перегреется и сгорит. Кстати, если сразу подать на светодиод высокое напряжение он даже может шлепнуть, как слабенькая петарда!

Какие еще характеристики светодиода представляют интерес с точки зрения практического использования?

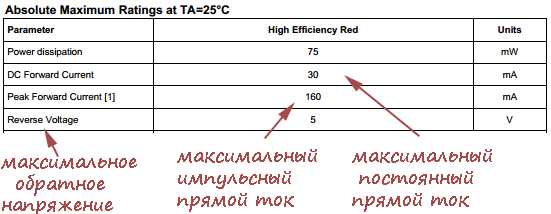

Максимальная мощность рассеяния, максимальные значения постоянного и импульсного прямых токов и максимальное обратное напряжение. Эти характеристики показывают предельные значения напряжений и токов, которые не стоит превышать. Они описаны в даташите в разделе Absolute Maximum Ratings.


Если приложить к светодиоду напряжение в обратном направлении, светодиод не засветится, да и вообще может выйти из строя. Дело в том, что при обратном напряжении может наступить пробой, в результате которого обратный ток светодиода резко возрастет. И если выделяемая на светодиоде мощность (обратный ток * на обратное напряжение) превысит допустимую - он сгорит. В некоторых даташитах дополнительно приводится и обратная ветвь вольт-амперной характеристики, из которой видно, при каком напряжении наступает пробой.

Интенсивность излучения (сила света)

Грубо говоря, это характеристика, определяющая яркость свечения светодиода при заданном тестовом токе (обычно 20 мА). Обозначается - Iv, а измеряется в микроканделах (mcd). Чем ярче светодиод, тем выше значение Iv. Научное определение силы света есть в википедии.

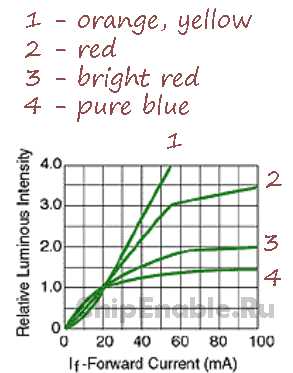

Также представляет интерес график зависимости относительной интенсивности излучения светодиода от прямого тока. У некоторых светодиодов, например, при увеличении тока интенсивность излучения растет все меньше и меньше. На рисунке приведено несколько примеров.


Спектральная характеристика

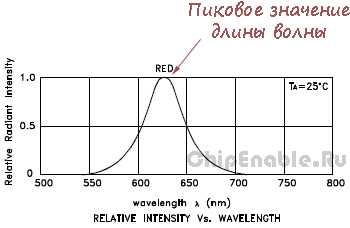

Она определяет в каком диапазоне длин волн излучает светодиод, грубо говоря цвет излучения. Обычно приводится пиковой значение длины волны и график зависимости интенсивности излучения светодиода от длины волны. Я редко смотрю на эти данные. Знаю, например, что светодиод красный и мне этого достаточно.


Климатические характеристики

Они определяют диапазон рабочих температур светодиода и зависимости параметров светодиода (прямого тока и интенсивности излучения) от температуры. Если светодиод планируется использовать при высоких или низких температурах, стоит обратить внимание и на эти характеристики.

Материал статьи рассчитан на начинающих электронщиков, а потому я намеренно не касаюсь физики работы светодиода. Осознание того, что светодиод излучает фотоны в результате рекомбинации носителей заряда в области p-n перехода, не несет никакой полезной информации для практического использования светодиодов. Да и не только для использования, но и для понимания в принципе.

Однако, если вам хочется покопаться в этой теме, то даю направление, куда рыть - Пасынков В.В, Чиркин Л.К. "Полупроводниковые приборы" или Зи.С "Физика полупроводниковых приборов". Это ВУЗ`овские учебники - там все по-взрослому.

О подключении светодиодов в следующем материале...

Поделился статьей - получил светодиодный луч добра!

chipenable.ru

Как узнать где у светодиода плюс, а где минус?

Ни как, только методом научного тыка. Можно подключить к батарейке, посмотреть когда загорится и отметить ножку плюса (или минуса по выбору) припоем (пластилином, да хоть канифолью) . Больше вариантов я не вижу. Пы. Сы. Купи нормальные диоды.)))

у них нет полярности на сколько я знаю, там просто при замыкании + -он сробатывает

а что тестером проверить нельзя он от него загараеться

<a rel="nofollow" href="http://radiostorage.net/?area=news/2049" target="_blank">http://radiostorage.net/?area=news/2049</a> Интересно, где такой хлам купил? А еще интересней - по чём штука?

паяные купил? у новых контакт + длинней, чем - у твоих паяных + это маленький контакт внутри линзы, - соответственно большой.

<img src="//otvet.imgsmail.ru/download/beb875c4f8de7b5b97fee8d8c0eed605_i-282.jpg" >

Это просто... внутри колбы разной толщины выводы...

Вот здесь почитайте: <a rel="nofollow" href="http://ledjournal.info/vopros-otvet/polyarnost-svetodioda.html" target="_blank">http://ledjournal.info/vopros-otvet/polyarnost-svetodioda.html</a>

touch.otvet.mail.ru

Основы электроники. Урок №4: Расчет резистора для светодиода

Сегодня мы начнем с изучения нового элемента, а именно светодиода. Основные сведения о светодиоде собраны в отдельной статье здесь.

Светодиод, в основном, имеет 2 вывода: длинный вывод (анод) соединяется с плюсом питания, более короткий вывод (катод) с минусом. Светодиод, подключенный наоборот не будет светиться, и кроме того, при превышении определенного напряжения может даже сгореть.

С чего следует начать при работе со светодиодом? С просмотра технических параметров на конкретный светодиод! Иногда необходимые нам сведения можно также получить при покупке в магазине. Что же нам нужно знать? То, что мы ищем – это прямой ток (forward current) и прямое напряжение (forward voltage).

Для светодиода главное — это правильно подобранный ток, так как он напрямую влияет на срок службы светодиода. Поэтому мы говорим, что светодиод — это элемент, питаемый током (не напряжением!).

При изучении datasheet для одноцветных светодиодов размером 5мм вот что было обнаружено:

  • красный светодиод: 20 мА / 2,1 В
  • зеленый светодиод: 20 мА / 2,2 В
  • желтый светодиод: 20 мА / 2,2 В
  • оранжевый светодиод: 25 мА / 2,1 В
  • синий светодиодный индикатор: 20 мА / 3,2 В
  • светодиод белый: 25 мА / 3,4 В

(параметры светодиодов могут незначительно отличаться в зависимости от экземпляра и производителя светодиодов)

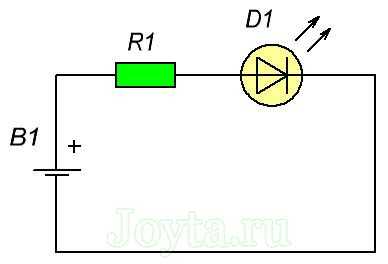

Нашим источником питания, как и в предыдущих упражнениях, является кассета из 4 батареек, дающие напряжение около 6 вольт. Теперь встает вопрос: как подобрать резистор для ограничения тока красного светодиода, подключенного согласно следующей схеме:

Наша батарея обеспечивает напряжение порядка 6 вольт. Красному светодиоду необходим ток около 20мА. Плюс ко всему нужно учесть падение напряжения на этом светодиоде, т. е. 2,1 вольт:

UR1 = UB1 – UD1

UR1 = 6В – 2,1В

UR1 = 3,9В

 Теперь достаточно подставить наши данные в формулу:

R1 = UR1 / I

R1 = 3,9В / 20мА

R1 = 3,9В / 0,02А

R1 = 195 Ом

Таким вот простым способом мы рассчитали сопротивление резистора R1 для красного светодиода, который должен иметь сопротивление минимум 195 Ом. Но вы не сможете найти резистор такого номинала! Что же делать в таком случае? Надо взять из номинального ряда резистор большей величины, но с максимально близким сопротивлением.

См. Подбор сопротивления резистора по цветным полоскам

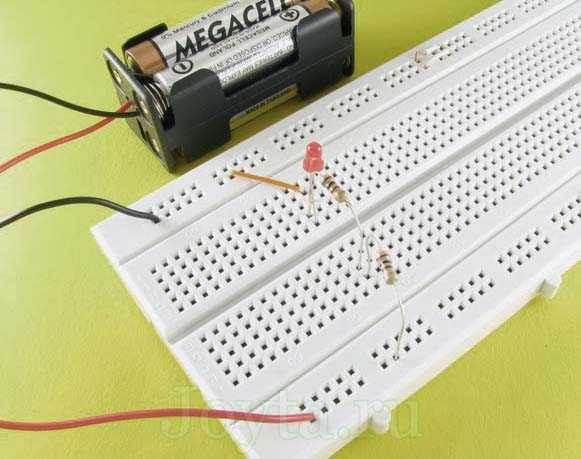

Ближайший в номинальном ряду резисторов находится резистор с сопротивлением 200 Ом, и именно такой мы должны использовать в нашей схеме. Почему? Конечно, ничто не мешает нам использовать резистор большего сопротивления, например, 470 Ом, 2,2 кОм… Но как это повлияет на свечение нашего светодиода? Давайте проверим!

На фото этого конечно не заметно, но светодиод светит очень ярко с резистором 200 Ом. Но что случится, если мы заменим резистор на другой, с большим сопротивлением, например, 470 Ом? Светодиод по-прежнему горит. Дальше будем последовательно увеличивать сопротивление: 2,2кОм, 3,9кОм, 4,7кОм… Обратите внимание, что светодиод с увеличением сопротивления резистора светит все слабее и слабее пока, наконец, вообще не перестает светиться.

Еще одно замечание по существу — необходимо использовать резисторы немного больше, чем это следует из расчетов (например, 210 Ом вместо 200 Ом). Почему? Наверно вы обратили внимание, что для расчетов мы взяли номинальное напряжение нашей батареи, в реальности свежие батарейки могут давать более высокое напряжение и поэтому сопротивление резистора может быть недостаточным. Ток на светодиоде будет выше необходимого, что в конечном счете скажется на сроке его службы.

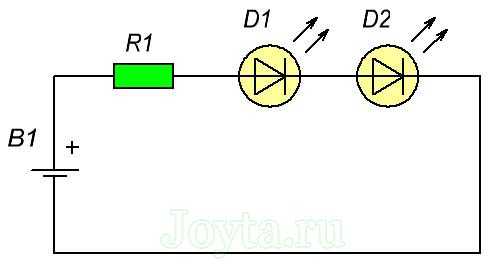

Еще один пример, из жизни (вернее из частых вопросов). Как подобрать резистор для схемы (в автомобиль) , в которой последовательно соединены два красных светодиода (прямой ток 20 мА, прямое напряжение 2,1 В)?

Величину сопротивления резистора R1 рассчитываем аналогично, как в примере выше, с той лишь разницей, что от напряжения бортовой сети автомобиля (14В), необходимо вычесть падение напряжения на обоих диодах D1 и D2:

UR1 = UE1 – UD1 – UD2

UR1 = 14В – 2,1В – 2,1В

UR1 = 9,8В

Теперь подставим данные в формулу:

R1 = UR1 / I

R1 = 9,8В / 20мА

R1 = 9,8В / 0,02А

R1 = 490 Ом

Резистор R1, к которому подключены последовательно два красных светодиода, должен иметь сопротивление минимум 490 Ом. Ближайший в ряду является резистор номиналом 510 Ом. Если у вас нет резистора номиналом 510 Ом, помните, что вы можете соединить последовательно несколько резисторов, например, 5 резисторов по 100 Ом.

А можем ли мы в этой схеме последовательно подключить еще 5 светодиодов? Нет! На каждом из подключенных светодиодов возникает некоторое падение напряжения, другими словами каждый из них потребляет некоторое количество напряжения, например, каждому красному светодиоду нужно 2,1 вольт. Легко подсчитать, что наша батарея не в состоянии обеспечить такое напряжение:

14В < 2,1В + 2,1В + 2,1В + 2,1В + 2,1В+ 2,1В + 2,1В

14В < 14,7В

Приведенный выше пример касается схемы, установленной в автомобиле, где источник напряжения 14В.

Таким же образом вы можете рассчитать сопротивление резистора для аналогичной схемы с напряжением питания 6 вольт. Какое получится сопротивление резистора R1? По нашим расчетам следует, что 90 Ом.

Следующий пример будет касаться параллельного соединения светодиодов, так как показано на следующем рисунке:

На этот раз предположим, что светодиод — D1 красный (прямой ток 20 мА, прямое напряжение около 2,1 В), а светодиод D2 имеет белый цвет (прямой ток 25 мА, прямое напряжение 3,4 В).

Из первого закона Кирхгофа мы знаем, что:

I = I1 + I2

I = 20мА + 25мА

I =45 мА

Подключая светодиоды параллельно к источнику питания, следует помнить, что каждый светодиод должен иметь свой резистор! Теперь давайте посчитаем падение напряжения на каждом из резисторов:

UR1 = UB1 – UD1

UR1 = 6В – 2,1В

UR1 = 3,9В

UR2 = UB1 – UD2

UR2 = 6В – 3,4В

UR2 = 2,6В

Мы знаем, силу тока и напряжение, давайте посчитаем сопротивление:

R1 = UR1 / I1

R1 = 3,9В / 20мА

R1 = 3,9В / 0,02А

R1 = 195 Ом

R2 = UR2 / I2

R2 = 2,6В / 25мА

R2 = 2,6В / 0,025А

R2 = 104 Ом

Резистор R1 должен иметь сопротивление как минимум 195 Ом (ближайший в номинальном ряду резистор на 200 Ом), а резистор R2 должен иметь сопротивление не менее 104 Ом (ближайший в ряду будет на 120 Ом).

Как лучше соединять светодиоды: последовательно или параллельно? Ответ не простой, потому что оба варианта имеют свои плюсы и минусы:

Вид соединения светодиодов

последовательное

параллельное

для всех светодиодов достаточно одного
резистор
каждый светодиод должен иметь свой собственный резистор
повреждение одного светодиода приводит к
отключению всей цепочки светодиодов
при повреждении одного или несколько светодиодов, остальные светодиоды будут светятся
низкое значение тока ток в цепи увеличивается с каждым последующим светодиодом (ток
каждой ветви суммируется)
требуется более высокое напряжение источника питания
с учетом падения напряжения на
каждый из светодиодов
напряжение питания в схеме может быть
низким

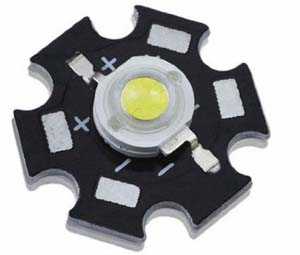

Под конец урока рассмотрим еще один популярный вид – мощные светодиоды. Благодаря им, мы можем получить яркий свет. Мощные светодиоды используются, например, в автомобилях, поэтому следующий пример будет касаться именно проблемы установки мощных светодиодов в автомобиле.

Напряжение в сети автомобиля 14 вольт. Мощный светодиод имеет прямой ток 350 мА и падение напряжения 3,3 вольт. Рассчитаем сопротивление для мощного светодиода так, как мы это делали выше:

UR1 = UE1 – UD1

UR1 = 14В – 3,3В

UR1 = 10,7В

R1 = UR1 / I
R1 = 10,7В / 350мА
R1 = 31 Ом

Для нашего примера надо подобрать резистор минимум 31 Ом. Проблема в том, что мощный светодиод, как указывает само название, имеет большую мощность и здесь обычный резистор не достаточен. Помимо соответствующего сопротивления наш резистор должен иметь соответствующую номинальную мощность, т. е. допустимую мощность, которая выделяется на резисторе при его работе.

Помните, что основная задача резистора — это сопротивление току. При сопротивлении всегда будет выделяться тепло в той или иной степени. Слишком большая мощность может повредить резистор.
Мощность вычисляем по следующей формуле:

P = U x I

P = UR1 x I1

P = 10,7В x 350мА

P = 3,7 Вт

Номинальная мощность нашего резистора — это минимум 3,7 Вт. В связи с этим, наши стандартные резисторы мощностью 0,25 Вт быстро сгорят. В приведенном выше примере необходимо применить резистор на 5 Вт, но лучшим решением использование нескольких резисторов по 5 Вт, соединенных последовательно или параллельно. Почему? Причина в том, что резисторы плохо отводят тепло (хотя бы из-за их формы), а использование нескольких резисторов сразу увеличит общую площадь поверхности, через которую происходит отдача тепла.

При подборе резистора для мощного светодиода необходимо дополнительно учитывать значительное повышение температуры самого светодиода, что вызывает изменение прямого тока. Поэтому лучше взять резистор большего сопротивления, что обеспечит стабильную работу светодиода при увеличении прямого тока из-за его нагрева во время работы.

Но на практике для питания мощных светодиодов применяют стабилизаторы тока, которые будут обсуждаться в последующих уроках.

Общее правило при подборе резистора (резисторов) для светодиодов является использование чуть большего сопротивления, чем это следует из расчетов. Прямой ток и падение напряжения, протекающие через светодиод лучше измерить мультиметром, чтобы в расчетах учитывать реальные параметры конкретного светодиода.
