Монтаж колец – Кольца для канализации: как установить своими руками

alikar.ru

устройство, дачная и для частного дома, видео

Схема канализации из бетонных колец – одна из наиболее популярных среди тех, которые можно сделать на участке своими руками. Однако, для того, чтобы она работала с максимальной эффективностью, важно не сделать ошибок на основных этапах:

• определение необходимого объема,
• выбор конструкции,
• выбор места установки,
• монтаж канализационной системы и коммуникаций.

Особенности материала — достоинства и недостатки

Канализация для частного дома из бетонных колец обладает неоспоримыми преимуществами:

• долговечность конструкции,
• механическая прочность и жесткость,
• относительно невысокая стоимость материала,
• устойчивость бетона к коррозионным процессам под воздействием влаги и химически активных веществ,
• быстрая сборка.

При выборе следует учитывать и недостатки:

• Бетон обладает хорошей гигроскопичностью, поэтому стенки резервуаров нуждаются в гидроизоляции. В противном случае неочищенная вода будет частично просачиваться в грунт.
• Из-за большой массы колец для монтажа необходимо задействовать спецтехнику, что потребует дополнительных расходов.

Монтаж и его нюансы

Особенности материала напрямую связаны с некоторыми нюансами монтажа, характерными для всех типов канализации этой категории вне зависимости от выбранной конструкции.

• Накопительные емкости устанавливаются на бетонный фундамент, который является дном каждого из этих резервуаров и покрывается слоем гидроизоляции. Водонепроницаемое дно обязательно для однокамерного септика. При выборе двухкамерной модели одна из емкостей оборудуется бетонным дном в любом случае, а вторая может иметь вместо него слой фильтра для того, чтобы очищенная вода уходила в грунт. У трехкамерных изделий дно-фильтр устанавливается только в третьей, последней камере.Схема двухкамерной канализационной системы с дренажным колодцем
• Как правило, в высоту устанавливаются три бетонных кольца. Объем канализационного устройства определяет диаметр бетонных изделий.
• При установке блоков друг на друга важно обеспечить точность «стыковки» и использовать бетонный раствор для надежной фиксации.
• Входные отверстия для труб выполняются с помощью электроинструмента (например, перфоратора). После установки трубы на место, щели заполняются бетонным раствором, а после его застывания гидроизолируются.
• Переливная канализация из бетонных колец из нескольких емкостей должна иметь соединительные трубы в верхней части, через которые вода поступает на следующую ступень очистки. Они располагаются ниже, чем входная труба в первый, накопительный резервуар, которая, в свою очередь, монтируется не более, чем 25 см от верхнего края верхнего кольца.

Какими характеристиками обладают бетонные кольца для канализации читайте в отдельной статье. Там приведена информация об их видах, размерах и цене.

Про ваккумные насосы для канализации можно прочитать тут. Описаны виды и основные характеристики агрегатов.

Принцип работы различных конструкций

В зависимости от условий, в которых используется канализация из бетонных колец схема выбирается оптимально для них подходящая.

• Однокамерные модели часто выбираются для дачи или загородного дома с сезонным проживанием. Они требуют периодической очистки с помощью ассенизаторской машины.
• Периодичность откачки из двухкамерных конструкций заметно меньше. Такие варианты часто считают универсальными. При правильном выборе объема и грамотном монтаже они обеспечивают достаточно высокую степень очистки, при этом таким моделям требуется меньше пространства на участке, чем трехкамерным, для них легче найти место, соответствующее всем санитарным требованиям.
• Трехкамерная дачная канализация из бетонных колец подходит и для частных домов с постоянным проживанием, а также для дач, на которых кроме умывальника и туалета имеется душ, полноценная ванная, стиральная машина. Система такого типа способна обеспечить высокое качество очистки при смешанных (органические вещества и химические компоненты, в том числе, моющие средства) загрязнениях. Среди септиков с тремя камерами различают энергозависимые (в них стоки очищаются за счет жизнедеятельности аэробных бактерий) и энергонезависимые. Первые отличаются более коротким циклом переработки и эффективностью, вторые – отсутствием расходов на эксплуатацию.

Расчет объема канализации и типоразмеры колец

Общий объем очистного сооружения зависит от среднесуточного потребления воды всеми жильцами дома. Оно, в свою очередь, может рассчитываться по точкам потребления (душ, умывальник и пр.), однако намного проще использовать принятое значение – 200 литров в сутки на каждого человека.

Читайте также: Нюансы выбора дачного умывальника с подогревом воды.

Цикл очистки воды составляет примерно трое суток, в течение которых стоки должны собираться в канализационной системе. Таким образом, для семьи из трех человек необходимый объем рассчитывается таким образом:

3 (человека) х 200 (литров) х 3 (суток) = 1800 литров (или 1,8 кубометра).

• При выборе однокамерной модели весь объем приходится на единственную емкость.
• В двухкамерной конструкции накопительный резервуар составляет 3/4 от общего объема, а 1/4 приходится на вторую камеру.
• У трехкамерного септика накопитель составляет 2/3 объема, а 1/3 приходится на вторую и третью камеры в сумме (чаще всего они имеют одинаковые размеры).

Многие хозяева используют кольца только одного размера для всех канализационных резервуаров.

При монтаже обычно устанавливают друг на друга три бетонных кольца. Меньшее количество нецелесообразно из-за недостаточной вместимости, большее может снизить надежность конструкции.

Поскольку у стандартных бетонных колец высота одинаковая – 900 мм, объем определяется их диаметром. Многие предприятия предлагают изготовление ЖБИ с любыми параметрами под заказ, однако такие кольца будут стоить дороже и увеличат общую стоимость конструкции. Допустимо для устройства резервуаров использовать кольца с внутренним диаметром от 700 до 2000 мм., однако в большинстве случаев предпочтение отдают двум наиболее распространенным типоразмерам: КЦ-10 (КС-10) и КЦ-20 (КС-20). Цифры в маркировке означают размер внутреннего диаметра в дециметрах.

Элементы схемы канализации

Септик или очистное сооружение – основной элемент конструкции, но это еще далеко не все устройство канализации из бетонных колец — схема включает и другие элементы, о которых следует сказать отдельно.

Канализационные трубы, подводящие стоки к накопителю, должны иметь уклон 2 см на каждый метр, если транспортировка жидкости осуществляется самотеком, без использования насоса.

СНиП строго регламентирует установку смотровых колодцев на всей протяженности трубопровода:

• в местах соединения линий,
• при изменении параметров (уклона коммуникаций или их диаметра),
• при поворотах трубопровода.

Для прямолинейных коммуникаций расстояние между смотровыми колодцами определяется диаметром трубопровода:

• до 150 мм – 35 метров,
• 200 мм – 50 метров.

На дачных участках канализация устанавливается не слишком далеко от дома, поэтому количество колодцев редко бывает более 1-2.

Для энергозависимых модификаций необходима вентиляционная труба, а также компрессор для нагнетания воздуха, который лучше выбирать с возможностью регулирования производительности и с таймером.

В канализации на даче из бетонных колец для эффективного дренирования очищенной воды дно-фильтр подходит не во всех случаях. Плотные почвы (глинистые и суглинки) не обладают хорошей водопроницаемостью, что снижает скорость отвода. В качестве вспомогательного приспособления могут быть использованы перфорированные трубы, которые выходят из нижней части камеры с очищенной водой (второй или третьей, в зависимости от конструкции) имеют заглушки на концах и располагаются параллельно поверхности земли на небольшой глубине. Такие устройства увеличивают площадь дренирования.

В случае очень высокого содержания глины в почве предпочтительнее иметь откачивающий насос, который будет транспортировать очищенную воду в дренажную канаву или в емкость для полива. Во втором случае качество воды требует проверки в лаборатории.

Еще одним из вариантов обустройства канализации на участке является септик из кирпича. Как его сделать вы можете узнать из другой статьи.

Для тех, кто собирается строить уличный туалет, может быть интересна наша статья «Дачный туалет без выгребной ямы». Этот вариант отличается экологичностью и простотой устройства.

Как провести водопровод от колодца мы рассказали в этом материале.

Размещение септика

Может показаться, что для обеспечения наклона канализационного трубопровода легче провести установку бетонных колец для канализации в низине, однако в этом случае в емкость будут попадать дождевые и талые воды, переполняя ее.

Резервуары необходимо устанавливать не ближе 5 метров от жилого дома, а также выдерживать расстояние до источников питьевой воды (30-50 метров) и 30 метров до открытых водоемов.

Установка бетонных колец для канализации видео

Как сделать канализацию из бетонных колец продемонстрировано на видео.

okanalizacii.ru

Видео по монтаж канализации из жб колец

Установка канализационных колец – что и в какой последовательности делать

Обустройство конструкции отведения стоков – одна из основных проблем, которую приходится решать владельцу частного дома. Для выполнения этой работы можно использовать различные стройматериалы, но при желании установить канализационную систему самостоятельно специалисты рекомендуют задействовать один из наиболее распространенных вариантов – это установка колец для канализации (см. фото).

Важная особенность данных железобетонных изделий заключается в их круглой форме, благодаря чему облегчается процесс гидроизоляции. Монтаж систем канализации с применением колец имеет как преимущества, так и недостатки.

Обустраивать канализацию, когда используются кольца под канализацию, необходимо строго в соответствии с инструкцией. Выполняя эту работу самостоятельно, можно завершить ее в кратчайшие сроки и при этом сэкономить деньги. Кольца гораздо прочнее кирпичей и более долговечны.
Установка канализационных колец относится к несложной работе по причине их идеально круглой формы. Но у них имеется такой серьезный недостаток как большой вес, поэтому для их перемещения по земельному участку необходимо задействовать подъемную спецтехнику (прочитайте: “Канализация из бетонных колец – устройство по правильной схеме “). Катать же их нежелательно, поскольку на них могут появиться трещины.

Монтаж колец для канализации выполняется с использованием следующих инструментов:

• кельма;
• линейка и правило;
• молоток и зубило;
• растворный ящик;
• бочка для воды;
• трамбовка;
• ведро.

Установка ж/б колец для канализации своими руками

Когда загородный дом или дачу хозяева посещают нечасто, тогда расход воды незначителен, а значит для отведения стоков и нечистот можно обойтись обустройством выгребной ямы. В случае постоянного проживания в частном домовладении нужно строить септик.

Размеры канализационных колец для обустройства канализации бывают следующими:

• высота – 90 сантиметров;
• ширина (диаметр) – разная.

Сколько колец нужно для канализации? Чаще всего для строительства выгребной ямы требуется 3-4 изделия диаметром 1 метр. Также для бетонирования дна котлована и стыков между кольцами потребуется смесь песка с цементом. Сверху конструкцию накрывают бетонной крышкой с люком.

Начинается установка колец под канализацию с земляных работ. Копают котлован с запасом по диаметру этих изделий, чтобы легче выполнять их монтаж.
Потом следует сделать фундамент под резервуар в соответствии с формой железобетонных колец. Дно ямы заливают бетоном. Сделать это можно самостоятельно.
На то, чтобы бетонное покрытие застыло, уходит примерно 3 -5 дней. После этого переходят к следующему этапу.

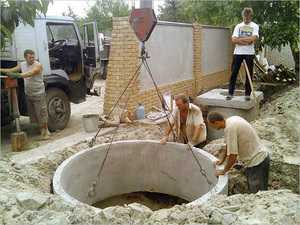

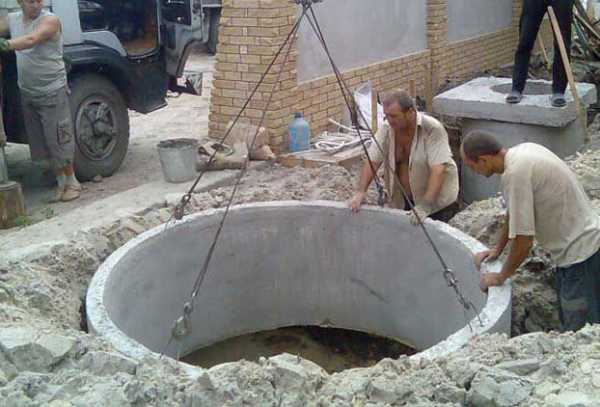

Установка канализационных колец выполняется при помощи спецтехники, при этом нужно предусмотреть возможность подъезда подъемного транспорта к месту выполнения работы.
После завершения монтажа железобетонных изделий необходимо оштукатурить поверхность конструкции изнутри и обеспечить ее герметичность. Качество гидроизоляции имеет большое значение, иначе неочищенные стоки попадут в почву и нарушат экологию участка. Потом нужно подвести трубопровод от дома, уложить на место бетонную крышку и сделать вентиляцию (ее можно обустроить из 100-миллиметровых канализационных труб высотой 40-60 сантиметров). В итоге
нужно не забывать откачивать нечистоты из отстойника не реже одного-двух раз в год при помощи ассенизаторской машины.

Такое очистное сооружение как септик из железобетонных изделий устанавливают, если в доме постоянно находятся люди и ежедневно расходуется большой объем воды.

Современная локальная канализационная система

При условии, что в загородном доме проживает семья, состоящая из нескольких человек, которые регулярно пользуются стиральной машиной и ванной, а значит, тратится большой объем воды, обустраивают внутреннюю канализационную систему и фильтрующий колодец. Прежде всего, нужно рассчитать размеры септика и объем канализационного кольца – тогда можно подсчитать количество ЖБИ, которые нужно приобрести.

Допустим, известен как объем септика, так и то, какие кольца нужны.

Для постройки очистного сооружения понадобятся:

• три кольца размером 1000х900 миллиметров;
• для бетонирования котлована – смесь песка с цементом;
• гравий;
• песок;
• бетонная крышка с люком.

Дренажный колодец необходим, чтобы жидкость из септика стала очищенной и осветленной и потом была направлена в почву. Стоки по канализационным трубам поступают в септик, выполненный по аналогии со сливной ямой. Также нужна гидроизоляция.

Если семья состоит из 4-х человек, она расходует около 150 литров воды ежесуточно, а объем септика должен составлять 3 4 кубометра. Минимальный уклон канализационного трубопровода не может быть менее 2-х сантиметров, а максимальный – 5 сантиметров на погонный метр.

Сооружение фильтрующего колодца из канализационных колец

Такой колодец необходим для фильтрации стоков и нечистот, поступающих по трубопроводу в септик. Твердые фракции оседают на дне, а вода перенаправляется в дренажный колодец, а из него уходит в почву.
Копать канаву под фильтрующий колодец нужно до тех пор, пока не будет достигнут слой песка. Если это невозможно, тогда следует устроить дренажное поле, что можно сделать самостоятельно.

Сооружают дренажный колодец в определенной последовательности:

1. В первую очередь насыпают подушку из песка толщиной 50 сантиметров и тщательно утрамбовывают.
2. На песок помещают гравий 20-сантиметровой толщиной.
3. До того, как вкопать кольца для канализации, в первом из них просверливают дренажные отверстия, которые имеют диаметр 30-50 миллиметров. Делают их на расстоянии 50 сантиметров друг от друга в шахматном порядке.
4. В яму с помощью спецтехники опускают кольцо с отверстиями.
5. Далее производится установка колец канализации, которые еще остались. Их соединяют между собой.
6. С внешней стороны колодца насыпают слой гравия вплоть до высоты крайнего из дренажных отверстий.
7. Кольца соединяют с септиком.
8. Колодец накрывают бетонной крышкой и засыпают конструкцию ранее выкопанной почвой.

При обустройстве фильтрующего колодца нужно принимать во внимание, что расстояние между его дном и грунтовыми водами не может превышать одного метра. При проведении монтажа необходимо заблокировать доступ к люкам, ведущим в канализационный резервуар, чтобы в него случайно не упал человек, поскольку это смертельно опасно.

Установка бетонных колец для канализации своими руками

При необходимости монтажа автономной или централизованной системы канализации наиболее востребованными являются смотровые колодцы, выгребные ямы или самодельные септики, которые изготовлены из бетонных колец. Это обусловлено тем, что их можно установить достаточно быстро в любое время года при минимальных трудозатратах и получить сооружение, которое прослужит длительный период. Они изготавливаются в заводских условиях и поэтому полностью соблюдены технологии производства, а также правильно подобраны технические параметры конструкции.

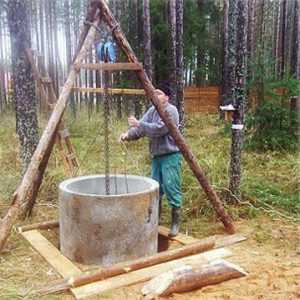

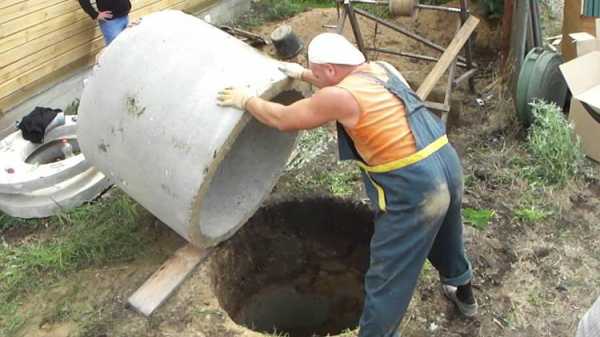

ручная установка бетонных колец метрового диаметра

Основные типы колец

Кольца могут быть выполнены с ровными торцевыми частями или со специальным замковым соединением. Поскольку сооружения под канализацию находятся под землёй, то наиболее предпочтительным вариантом являются кольца с замком, так как их легко стыковать между собой, создаётся герметичный шов, предотвращается их смещение в результате пучения грунта или сейсмической активности. Но при необходимости сэкономить можно делать выбор в пользу обычных колец, которые придётся соединять на специальные стальные скобы.

Для формирования герметичного дна желательно применять кольца с дном, которое было изготовлено в едином техпроцессе, за счёт чего конструкция получается намного прочнее, чем при стыковке обычного кольца с дискообразной крышкой. Верхняя часть сооружения должна обеспечивать доступ в шахту, поэтому подбирают крышки под установку стального или чугунного люка.

Какую выбрать конструкцию для очистного сооружения?

Смотровой колодец из бетонных колец имеет простую конструкцию, состоящую из герметичной шахты, дна и крышки. Однако при создании локальной очистки канализационных стоков потребуется выбрать наиболее подходящую конструкцию. Первое, на что следует обратить внимание, так это на тип грунта. При наличии пучинистых слоёв почв, большой вероятности подтопления в летний период или повышенном уровне грунтовых вод потребуется закладка полностью герметичной ёмкости. В противном случае можно делать выбор в пользу обычной выгребной ямы с механическим фильтрующим элементом или септиком с полной или глубокой очисткой, состоящим из трёх железобетонных шахт.

На следующем этапе нужно определиться с объёмами нечистот, которые сливаются в течение суток, так как это в существенной мере будет влиять на глубину закладки колец. Расчёт производится достаточно просто на основе среднестатистических данных, которые говорят о сбросе сточных вод одним человеком в объёме 200 л/сутки. Исходя из предполагаемой нагрузки на очистные сооружения, выбирается размер камеры. На основании объёма одного кольца проводится расчёт их количества с округлением в большую сторону.

Рекомендовано к прочтению: Выбор размера бетонных колец для септика

Диаметр подводимой канализационной трубы будет характеризовать максимальный поток нечистот в единицу времени. Для мгновенного сброса до 50 л/минуту достаточно трубы 100 мм. Этот размер потребуется для проделывания в кольце соответствующего отверстия.

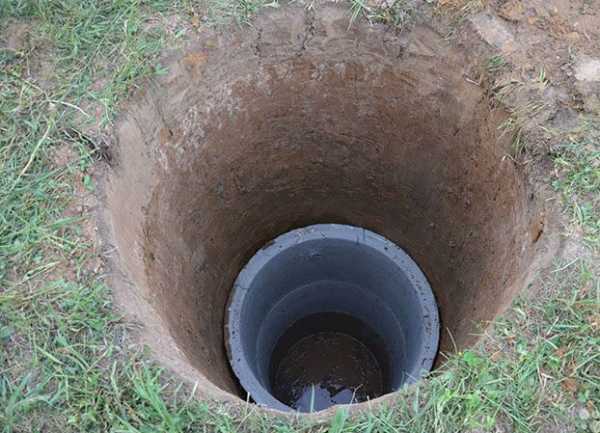

присыпка и трамбование грунта после установки бетонных колец

Чтобы существенно упростить задачу проектирования канализации потребуется сделать её чертёж, а также начертить карту размещения системы на участке с целью точного расчёта сметы затрат на стройматериалы. Каждое сооружение должно располагаться на участке в соответствии со строительными и санитарными нормами, а также с учётом удобства доступа к ним.

Подготовительные работы

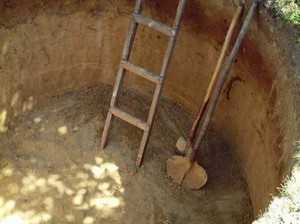

Установка бетонных колец для канализации производится в специально подготовленные траншеи. Места под выполнение работ должны быть размечены на участке при помощи колышков, на которые натягивают верёвку. Затем производится снятие плодородного слоя, который после монтажа потребуется для засыпки, поэтому его стоит отложить в сторону. Площадь траншеи зависит от размера выбранного кольца с учётом пространства от шахты до стенок грунта по полметра вдоль всего диаметра. Такое расстояние позволит правильно отцентрировать положение железобетонной конструкции, а затем полностью загерметизировать соединительные швы. Глубина траншеи определяется с учётом расчётного количества колец и толщины песчано-щебневой подушки. Для выгребной ямы и резервуаров септика потребуется укладка только слоя щебня толщиной в 50 см.

Основной котлован необходимо рыть с привлечением спецтехники в целях ускорения процесса монтажа. Если требуется сэкономить, а сроки не критичны, то работы производят вдвоём (один человек копает, а второй — помогает доставать и относить землю).

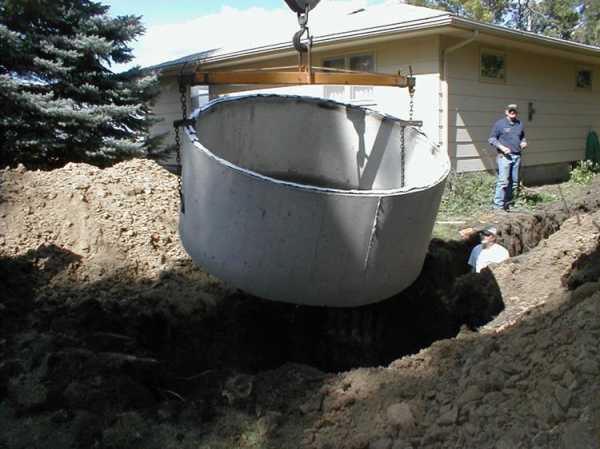

установка двухметровых колец с помощью крана

После готовности котлована проводят засыпку щебня равномерным слоем толщиной 20 см. Причём сначала укладывают гравий с размером зерна до 3 см, а сверху выравнивают мелким щебнем с размерами до 10 мм. Затем насыпают сверху очищенный речной песок с выравниванием, трамбовкой и обильным поливанием водой. В фильтрующем колодце укладывают 40 см крупного гравия и 10 см мелкого. Очень важно поверхностный слой сделать не только ровным, но и прочным, так как от него напрямую зависит устойчивость колец.

Рекомендовано к прочтению: Как устранить неприятный запах из септика?

Если планируется установка на неплотных или пучинистых грунтах, то основание под кольца потребуется забетонировать. Для этого на дно устанавливают опалубку высотой не менее 20 см из расчёта заливки слоя в 15 см. Желательно применять опалубку из стальных листов, так как они не впитывают влагу. Если такой возможности нет, то применяют деревянную конструкцию, проложенную изнутри гидроизоляционной плёнкой. Внутрь опалубки следует уложить арматурную сетку с диаметром прутков от 4 мм.

Заливка бетона должна выполняться за один раз или с минимальным интервалом. Во время заливки необходимо выполнять перемешивание раствора для удаления воздушных пузырьков. Затем поверхность необходимо стянуть. Сроки частичного застывания составляют 14 суток, а полного — 29 суток.

Монтаж колец

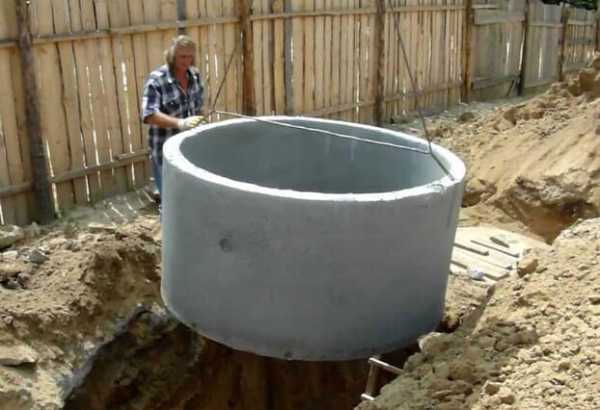

Для выполнения основных установочных работ потребуется привлечение подъёмной спецтехники, так как правильно установить бетонные кольца для канализации вручную не получится из-за их значительного веса. Первое кольцо опускают при помощи крана на дно подготовленной траншеи и выполняют его центровку. Важно, чтобы оно располагалось по центру бетонной плиты или посередине подготовленной щебневой подушки с целью равномерного распределения нагрузки и передачи усилия грунту. Далее, поднимают следующее кольцо и центрируют поверх первого. Если на торцевых частях предусмотрены специальные замки, то сделать это будет достаточно просто. В противном случае кольцо должно быть в подвешенном состоянии с касанием нижнего до тех пор, пока не будут предприняты меры по его фиксации при помощи специальных стальных скоб.

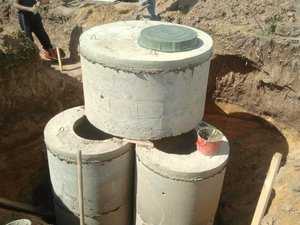

установка колец разного диаметра

Аналогичным образом устанавливают последующие кольца до уровня поверхности земли или немного выше. На верх последнего монтируют железобетонную крышку с отверстием под смотровой люк. Для наглядности всего процесса можно посмотреть видео по монтажу канализации из ЖБ колец и заранее спланировать все действия.

Когда вся шахта готова следует выполнить герметизацию межкольцевых стыков. Это требуется для того, чтобы нечистоты в септике или в смотровой шахте при возможных аварийных ситуациях не попали в грунт и не вызвали локальное загрязнение. Обычно для герметизации используют цементный раствор марки М200 или М300 либо силиконовый герметик. Чтобы обеспечить качество и прочность швов замазывание раствором следует проводить с внутренней и внешней стороны.

Рекомендовано к прочтению: Что выбрать: Евробион или Топас?

Затем в месте подвода канализационной трубы необходимо прорезать в стенках отверстие соответствующего диаметра под определённым углом наклона. Это можно сделать при помощи обычного перфоратора, но лучше для этих целей использовать метод алмазного сверления, который позволит получить отверстие с гладкими стенками и минимальными зазорами без повреждения кромки. Затем вставляют трубу, а образованные зазоры заделывают при помощи герметика.

Герметизация стыков и нанесение гидроизоляционного слоя

Поскольку бетон плохо переносит влажную среду и при значительных промерзаниях земли он может терять прочность вследствие растрескивания или образования дефектов, то его стоит защитить гидроизолирующим слоем. Тем более что с внутренней части на бетон могут воздействовать различные химически активные вещества, поступающие вместе со сточными водами. В качестве такого слоя идеально применение битумных мастик или наплавляемых материалов.

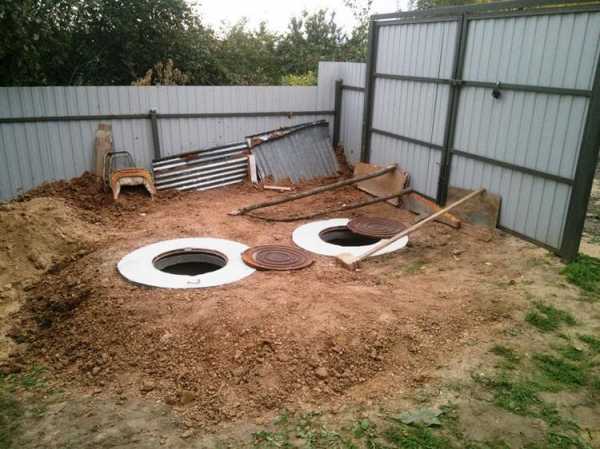

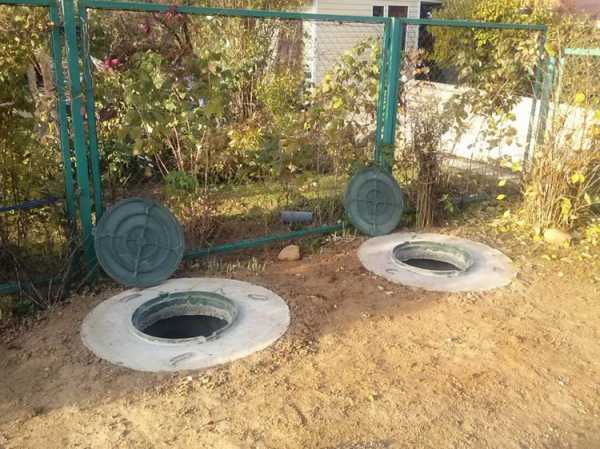

расположение канализации из бетонных колец на участке

Для нанесения мастики её необходимо прогреть в соответствии с прилагаемой инструкцией до температуры не меньше 1000 градусов. Чтобы предотвратить её быстрое застывание для этих целей вполне достаточно разогреть около 2-3 литра из расчёта на одно стандартное кольцо. Наносить её нужно сплошным тонким слоем на очищенную от грязи поверхность бетона при помощи валика с тщательным промазыванием стыков и соединительных швов.

Такую процедуру необходимо выполнить с наружной и внутренней стороны колец.

Завершение монтажных работ

После выполнения установки колец и герметизации бетонной поверхности необходимо приступить к засыпке боковых зазоров между сооружением и стенками грунта. Если грунт плотный, то можно засыпать оставшееся свободное пространство вырытой землёй. Однако в случае промерзания потребуется укрепить стенки слоем крупного щебня с просыпанием песком. Это позволит существенно укрепить почву и обеспечить повышенную устойчивость для колец.

Перед тем как установить бетонные кольца для канализации необходимо выполнить необходимые расчёты объёма закладываемой шахты, определить место расположения их на участке, а также правильно провести подготовительные работы. От соблюдения последовательности работ будет напрямую зависеть срок службы канализации и отсутствие аварийных ситуаций.

Схема и нюансы устройства канализации из бетонных колец

Среди доступных на сегодняшний день локальных частных сооружений довольно распространенным является септик. О его сооружении задумываются в тех случаях, когда нет возможности воспользоваться централизованной системой канализации. Несмотря на то что для изготовления этих конструкций используются различные материалы, подавляющее большинство владельцев загородных и частных домов выбирают вариант из готовых железобетонных колец. Но при этом у него имеются свои особенности, о которых необходимо знать.

Устройство и схема

В зависимости от устройства септик может включать в себя не более 3 колодцев из бетонных колец, которые все вместе образуют общую систему.

Чтобы подобрать подходящую схему септика, следует учитывать ряд важных моментов:

• норма расхода воды в сутки для конкретного объекта;
• рельеф местности;
• глубина расположения грунтовых вод на участке и их передвижение в зависимости от конкретного времени года;
• уровень промерзания грунта для конкретной территории;
• наличие условий для подъезда грузовой техники.

Выполняя расчет септика, главная цель, которая здесь преследуется, заключается в определение подходящего объема. На этот параметр влияет норма расхода воды в сутки.

При расчете рабочего или эффективного объема септика исходят из трехкратного количества воды, которое сбрасывается за одни сутки. На одного человека обычно приходится объем, равный порядка 200 литров. Чтобы определить емкость оптика с учетом всех людей, которые пользуются канализацией, необходимо этот показатель умножить на 3 и на количество пользователец системы.

Чаще всего подразумевается септик, в котором предусмотрена как минимум одна камера. Для эффективной работы необходимо рассчитывать объем, который измеряют от дна до уровня переливной трубы во вторичную камеру.

Вполне допустимо, что фактический объем септика может превышать расчетный, однако ,обратная ситуация является недопустимой.

Принцип действия

В основу работы однокамерных конструкций положен накопительный принцип. Суть его заключается в том, что с увеличением объема уменьшается периодичность выполнения операции по откачке.

Если рассматривать многокамерные септики, то при их эксплуатации сточные воды подразделяются на фракции. Твердые отличаются более значительным весом, что приводит к их оседанию и скапливанию на дне. На поверхности же располагаются более легкие фракции. Когда их уровень начинает повышаться, то в течение некоторого времени в первичной камере возникает фаза, при которой жидкость покидает ее и движется во вторую камеру.

После того, когда во второй камере окажутся осветленные сточные воды, они там остаются для отстаивания. Та жидкость, которая оказывается в третьей камере, имеет минимальный уровень концентрации твердых взвешенных частиц. После этого она начинает течь в грунт, минуя слой фильтровального материала.

Место для установки

При размещении места для септика необходимо исходить из того, что источник водоснабжения должен располагаться на минимальном расстоянии, равном 30 м.

При наличии у участка наклона очистное сооружение размещают ниже по склону относительно остальных объектов.

Обязательным является наличие у оголовка септика с крышкой возвышения, что позволит не допустить проникновения в колодец талых и дождевых вод.

Конструкция при высоком уровне грунтовых вод

О повышении уровня грунтовых вод говорят в том случае, когда они достигают отметки порядка 0,5-1 м. При возникновении подобных условий становится достаточно затруднительным устройство септика. Причем, здесь имеются в виду не только земляные работы, а, прежде всего, то, что сложно обеспечить герметичность емкостей сооружения. В первую очередь это касается тех конструкций, для изготовления которых используют бетонные кольца.

В этом случае уже становится трудно обеспечить эффективный отвод стоков, а также гарантировать нормальную работу септика. В тех случаях, когда соблюдена технология выполнения гидроизоляции, можно уже не беспокоиться о почвенной фильтрации. Тогда в качестве решения может выступить сооружение специальной надземной площадки фильтрации, имеющей вид слоя грунта в форме горки.

Во время выполнения этих работ необходимо использовать дренажные насосы, однако, из-за этого увеличатся затраты по строительству конструкций, как и усложнится сам процесс их сооружения.

Расстояние от дома до септика

При размещении септика необходимо позаботиться о том, чтобы между ним и фундаментом было выдержано минимальное расстояние, равное 5 м. При этом желательно не слишком превышать его. Здесь можно при пойти двумя путями:

• не проводить никаких мероприятий для устранения потерь полезного объема;
• попытаться сделать колодец большей глубины.

Необходимо следить за тем, чтобы уровень воды в септике находился не выше сточной трубы. В противном случае владелец столкнется с подпором, из-за которого канализация не сможет нормально функционировать.

Строительство

Чтобы сделать септик, необходимо выполнить ряд основных этапов:

• Начинают работы с рытья котлована и устройства траншеи, в которую будет уложена сточная труба;
• Далее приступают к сборке конструкции путем соединения бетонных элементов, труб и пр.;
• Когда вопрос гидроизоляции решен, начинают засыпать место вокруг колец;
• Завершающим этапом является установка крышки.

После выполнения всех указанных работ септик можно подключать к инженерным коммуникациям дома.

Рытьё котлована

При выполнении земляных работ можно извлекать грунт вручную или же воспользоваться механическими устройствами.

Определяя предпочтительный метод выемки грунта, необходимо исходить как из стоимости услуг спецтехники, так и из наличия условий для подъезда для нее и свободного пространства, чтобы можно было складывать вынимаемый грунт.

Если выполняется строительство нового дома, желательно привлечь к выполнению этих операций экскаватор. Подобное решение позволит выполнить эту работу за минимальное время и с меньшими трудовыми затратами, поскольку в этом случае речь уже идет не о десятках кубометров.

Необходимо упомянуть про один важный момент. При использовании для выполнения земляных работ ковша в итоге получается яма, которая по своей форме и размерам будет заметно превосходить ту, которая должна быть создана для асептика. Если будет устроен котлован подобной конфигурации, то процесс опускания в него бетонных колец, масса которых составляет не менее 400 кг, будет сопряжен с определенными трудностями, если все делать вручную. В таких ситуациях разумнее привлечь к выполнению этой операции кран, имеющий большой вылет стрелы.

Как правильно сделать септик из бетонных колец

При работе с бетонными кольцами недопустимым считается перемещать их путем перекатывания, поскольку это может привести к образованию трещин. Во время выполнения погрузочно-разгрузочных работ их необходимо размещать исключительно в вертикальном положении.

Начиная установку септика, первым делом необходимо обустроить основание, на которые будут уложены кольца. Главное его предназначение заключается в минимизации воздействия со стороны перемещений грунта, происходящих в различное время года, которые оказывают влияние на кольца.

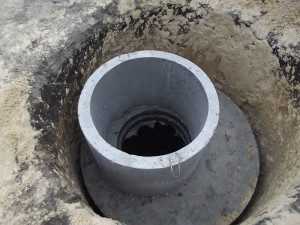

При устройстве котлована его дно необходимо сделать таким, чтобы оно было выровнено, для чего используют уровень. На основании арматуры изготавливается сетка 20х20 см. После этого приступают к заливке бетонной смесью, чтобы получился слой минимальной толщиной 20 см. При устройстве конструкции допускается создавать общее или отдельное для каждого колодца основание.

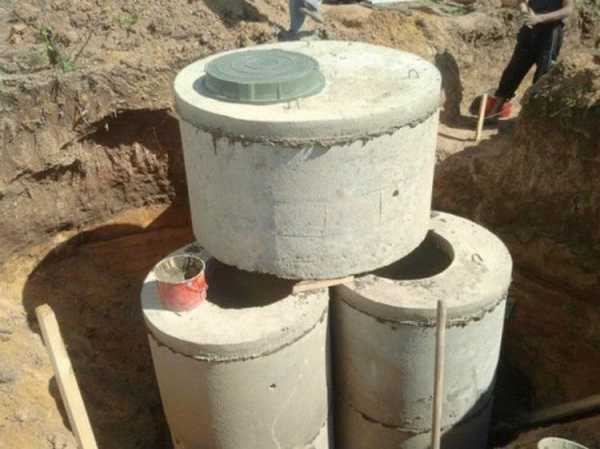

Когда основание будет готово, на него уже размещают кольца. Закончив работу по сборке колец, сразу приступают к разметке и созданию отверстий, через которые будут подведены трубы и тройники. Выполнить эту работу можно при помощи перфоратора достаточной мощности и болгарки.

Завершив операцию по монтажу соединителей и размещению в септик сливной трубы, начинают выполнять устройство гидроизоляции. Когда этот вопрос будет решен, настает пора для засыпки колец. Обязательно необходимо устранить пространство, образованное стенками котлована и бетонными кольцами, куда насыпают грунт и уплотняют его, соблюдая шаг 20-30 см.

Гидроизоляция

К устройству гидроизоляции следует подходить с особой тщательностью, поскольку она непосредственным образом влияет на нормальную работу сооружения.

Хотя среди владельцев распространено иное мнение, простой бетон не способен удерживать воду. По этой причине такой процедуре, как гидроизоляция подвергаются все внутренние и наружные поверхности колец. Эту работу выполняют при помощи битумной мастики. В качестве альтернативы также можно применять раствор жидкого стекла или полимерные мастики марки «Гидротэкс» и «Гидроизол», которые заслужили хороших оценок со стороны многих владельцев. В первую очередь следует с особой тщательностью заделывать стыки между кольцами.

Вентиляция

Устройство системы вентиляции для очистного сооружения входит в число ключевых работ. Это связано с выполнением подобной системой следующих задач:

• предотвращение распространения из колодцев и магистрали неприятных запахов;
• защита от разрежения воздуха в канализационных трубах.

Технология устройства этой системы сводится к подключению сточной трубы очистного сооружения к стояку вентиляции, который выводится на кровлю здания. При этом необходимо позаботиться о том, чтобы труба стояка имела как минимум аналогичный диаметр, что и труба, при помощи которой септик подключается к канализации объекта. Наиболее подходящее значение диаметра сточной трубы – 110 мм.

Если выбираемое сечение будет маленьким, то в результате стока воды произойдет перекрывание просвета трубы. Возникнет эффект поршня, из-за чего будет наблюдаться всасывание жидкости из сифонов сантехнических приборов, на фоне чего принцип водяного затвора перестанет работать. Самым неприятным здесь будет то, что в помещение начнут распространяться запахи из канализации.

Виды септиков из бетонных колец и их особенности

При устройстве септика из бетонных колец можно выбрать различные варианты его устройства, где в обязательном порядке необходимо учитывать особенности каждой конструкции.

Однокамерный септик

В его основе присутствует одна камера, выполняющая роль емкости, предназначенной для сбора нечистот. Оптимальным считается объем, который рассчитывается как 16-20-кратная величина суточного сброса воды. В конструкции такого септика допускается отсутствие дна. Вдобавок к этому при сооружении септика из бетонных колец подобного типа можно отказаться от создания дренажа. Уже в тот момент, когда наблюдается такое явление, как заиливание, связанное с оседанием тяжелых фракций, происходит прекращение процесса почвенной фильтрации.

Двухкамерный

Основу этого септика из бетонных колец образуют две камеры, а само сооружение отличается достаточной функциональностью. Первая камера служит для аккумулирования тяжелых фракций. Вторичная камера предназначена для отстоявшихся стоков. Если соблюсти технологию сооружения этого дренажа на основе гравия и песка, то можно добиться достаточно качественного вывода воды в грунт.

При нормальной работе септика из бетонных колец подобного типа первая камера должна все время оставаться заполненной до отметки перелива, при этом во второй камере уровень может различаться, на что влияет частота сброса отходов и скорость фильтрации.

Трехкамерный

Основу конструкции этого септика из бетонных колец образуют три камеры, при этом оно имеет наиболее совершенное устройство в плане утилизации отходов. Первые две емкости служат отстойниками, обеспечивая различное качество очистки. На последнюю же камеру возлагается функция фильтрации стоков.

Во время устройства котлована под третью камеру приходится добираться до слоя глины, причем оптимальной является конструкция, которая выкопана вплоть до уровня залегания песка, который способен отводить воду. В этом случае подобной колодец обеспечит легкость впитывания воды. Если же его дно будет иметь глинистую структуру, то он не сможет нормально функционировать.

При нормальной работе септика из бетонных колец подобного типа первые две камеры остаются заполненными водой до отметок, соответствующих переливу. Что же касается фильтровального колодца, то в нем все время остается определенное количество воды.

Заключение

Септик является одним из часто устраиваемых очистных сооружений в ситуациях, когда нет возможности решить проблему отвода загрязненных стоков посредством центральной канализационной системы. При его устройстве необходимо особое внимание уделить точному выполнению технологии сооружения.

Учитывая, что она включает немало довольно сложных в плане реализации этапов, любой просчет может сказаться на нормальной работе этого сооружения. Также не менее важно правильно выбрать конструкцию септика. Это также может отразиться на эффективности удаления загрязненных стоков.

Селезнёв Геннадий Антонович

Источники: http://kanalizaciyadoma.com/montazh/ustanovka-kanalizatsionnykh-kolets-chto-i-v-kakoy-posledovatelnosti-delat.html, http://abvseptik.ru/septik/ustanovka-betonnyh-kolets-dlya-kanalizatsii.html, http://stoki.guru/kanalizaciya/septiki/vidy/shema-i-nyuansy-ustroystva-kanalizacii-iz-betonnyh-kolec.html

septikman.ru

выбор места, варианты изготовления и монтаж

Когда перед владельцем загородного дома возникает задача обеспечения его чистой водой для питья и орошения сада и огорода, большинство начинают рассматривать вариант с возведением колодца из бетонных колец. При этом даже отсутствие опыта в подобном деле не может стать серьёзной помехой, поскольку можно заранее ознакомиться с технологией его строительства, разобравшись с ключевыми нюансами этих работ.
