Пила мини циркулярная: как сделать своими руками

Циркулярная пила – это полезный помощник для мужчин в домашнем хозяйстве или мастерских. Оборудование подойдет для работы с небольшими по размерам древесными материалами. Его можно изготовить самостоятельно, или приобрести готовое устройство. Второй вариант не вызывает много вопросов, но в случае первого необходимо разобраться более детально в конструкции, пошаговой инструкции и целях назначения.

Что такое мини пила циркулярная

Электрическая мини циркулярка – оборудование узкого профиля, которое вполне способно заменить обычную циркулярную пилу или угловую шлифовальную машинку.

Инструмент является незаменимым для домашнего строительства. Он справится с резкой любого пиломатериала при помощи пильного диска.

Устройство пилы имеет непростую конструкцию, но несмотря на это, сделать своими руками ее несложно. Для этого не потребуются специальные навыки электрика или слесаря.

Как сделать самодельную мини пилу

Самым простым вариантом для базы будущей циркулярки будет ламинат, а точнее, его маленькая часть, которая придаст устойчивости для работы и избавит от перемещений, вызванных вибрацией. Такой плотный материал можно использовать и в качестве столешницы.

Для рамы применяют металлическую вагонку, где заранее просверливаются отверстия для подшипников оси, шпилек крепления и двигателя. Для последнего берут моторчик, например, из стиральной машинки или другой электротехники. Мощности в 40 Вт достаточно.



Для вращения частей конструкции применяются ременки без поперечного рифления. Подойдет простая ременная или шестеренная передача.

Ось, которая держит всю пилу, делается из строительной шпильки (6 мм), крепится на две гайки. Шаг резьбы подбирается путем сверления дырок под крепление мотора. Если рама имеет продолговатые прорези – это идеальный вариант для регулировки положения двигательного прибора и натяжения ремня.

Блок питания – элемент, который питает всю конструкцию, напряжения в 24 Вольта будет достаточно для простых работ, более 35 – подойдет для толстых материалов.

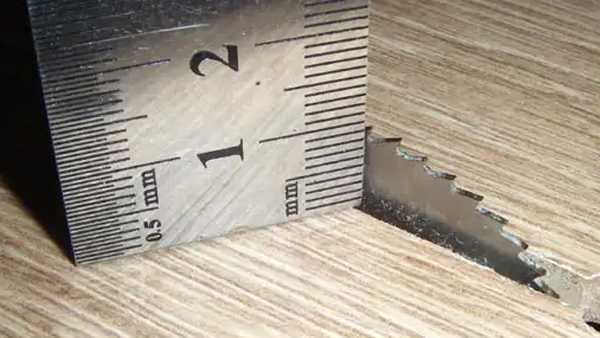

На картинке видно, что вылет составляет около сантиметра. Чем тоньше столешница, тем больше это значение. 1 см хватит для оргстекла формата А4, стеклотекстолита размером 10*5, березовой фанеры и пр.

Итак, конструкция состоит из:

1. Стола
2. Моторчика
3. Регулировочного бокового упора
4. Оси
5. Подшипников
6. Ременной передачи
7. Двигателя

Все детали можно найти дома, в гараже или мастерской, то есть нет необходимости тратиться на расходные материалы. Поэтому инструмент своими руками – самый бюджетный вариант, который всегда пригодится в хозяйстве.

Для чего нужна дисковая мини пила

Устройство мини циркулярной пилы принесет пользу для быстрого и удобного распила не очень твердого материала. Например, древесины, мягкого пластика или металла.

Мини пила по дереву позволяет работать с этим материалом как вдоль, так и поперек. Использовать циркулярку можно при угле в 45 градусов. Применяют оборудование для сборки мебели, работы в частных мастерских и др. С ним есть возможность заменить несколько других инструментов, ведь при самостоятельном его изготовлении добавляются необходимые функции на усмотрение мастера.

Таким образом, пила подойдет для работы с:

• деревянными брусками;
• гипсокартоном;
• ламинатом;
• мягким металлом.

Пример по изготовлению мини циркулярной пилы – один из многих вариантов сбора электрического инструмента, но он является самым быстрым, экономичным и легким. Создать циркулярную пилу можно из двигателя или старой болгарки.



pro-instrument.com

Универсальная мини пила с тремя насадками своими руками

Каждому из нас приходилось что-нибудь подточить какой-либо нож, или любой острый инструмент; подрезать тонкую фанеру, пластмассу, пенопласт; подшлифовать какую-либо поверхность, например, ту же фанеру и пластмассу; почистить клавиатуру от пыли, и все это вручную. Все эти действия надо делать наждачной бумагой, ножом, пилой, точильным бруском. А почему бы не сделать прибор, который может делать все выше перечисленные действия, то есть подшлифовать, надрезать, подточить. Вот именно про такой прибор пойдет и речь. В этой статье я вам покажу и расскажу, как сделать универсальную мини пилу своими руками при домашних условиях из подручных материалов. У этой пилы будет три насадки, то есть насадка для шлифовки и точилки из наждачной бумаги, для разрезания предметов из частей канцелярского ножа, и насадка для подчистки клавиатуры и любых поверхностей из трех зубных щеток. Давайте приступим. Чтобы изготовить самодельную универсальную пилу нам понадобятся:

Инструменты:
1) Острый канцелярский нож (для разрезания пластиковых деталей),
2) Клеевой пистолет и термоклей (для склеивания деталей),
3) Сверла разных диаметров (для сверления отверстий),
4) Электрическая дрель,
5) Электрический паяльник (для пайки проводов),
6) Маркер или простой карандаш (для пометок),
7) Наждачная бумага (для шлифовки неровностей),
8) Циркуль,
9) Ножницы (для разрезания наждачной бумаги),
10) Гвоздь (для сверления небольших отверстий на пластике).

Материалы:
1) Шесть маленьких отломанных лезвия от лезвия канцелярского ножа (для пилы),
2) Пластиковые банки от витаминов или лекарств,
3) Деревянный брусок (для ручки мини пилы),
4) Электрический моторчик на 5 вольт,

5) Провода (для подключения прибора к источнику питания и для соединения электронных компонентов),
6) USB разъем с разбирающимся корпусом (для подключения прибора к источнику питания),
7) Крышка от пластиковой бутылки от газированного напитка (для закрытия электрического моторчика),
8) Круглая деревянная деталь (для шлифовочной насадки),
9) Наждачная бумага (тоже для шлифовочной насадки),
10) Три ненужные зубные щетки (для третьей насадки).

Процесс изготовления универсальной мини пилы своими руками.

Берем ненужное лезвие от канцелярского ножа и отламываем его на шесть маленьких одинаковых частей.

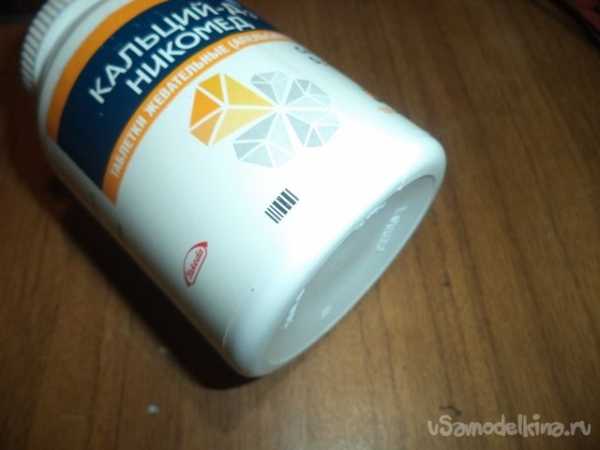

Далее берем пластиковую баночку от лекарств или витаминов и отрезаем от неё канцелярским ножом дно и крышку. Получаем два одинаковых круга с равными диаметрами.

Склеиваем с помощью клеевого пистолета все ранее подготовленные детали в одно единое, то есть склеиваем шесть кусков лезвия канцелярского ножа, две круглые детали и получаем что-то похожее на циркулярный диск.

Но сначала надо, не склеивая на круглую деталь, положить все шесть маленьких лезвий (буду их так называть) и посмотреть на их ровность, постараться поставить их максимально ровно, для того, чтобы далее не было сильных вибраций, но у меня вибрации все таки есть. Далее разметить их положения на круге с помощью маркера.

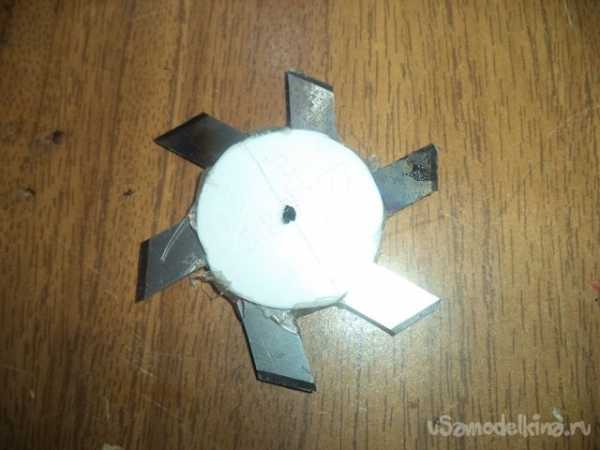

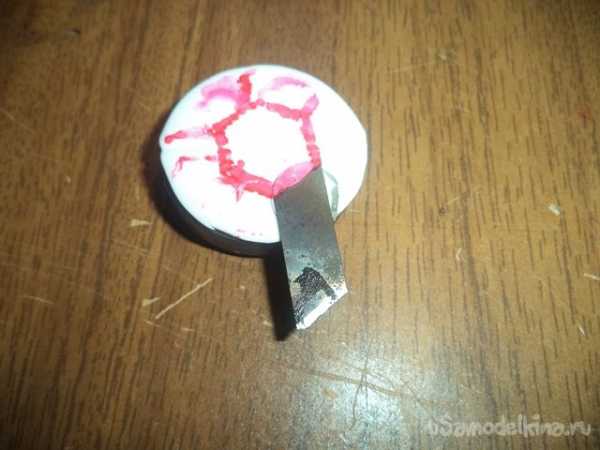

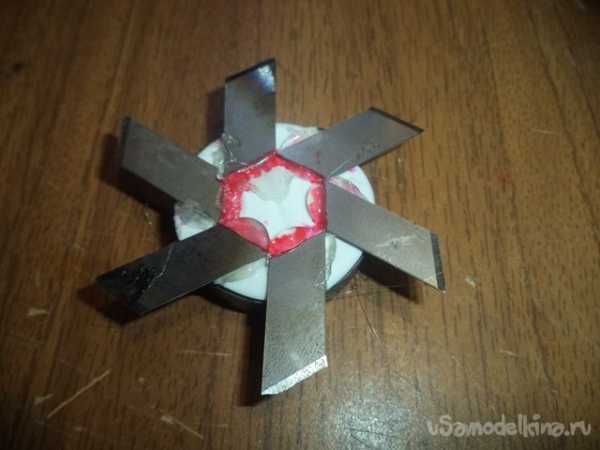

С помощью термоклея начинаем по одному приклеивать маленькие лезвия на круглую деталь.

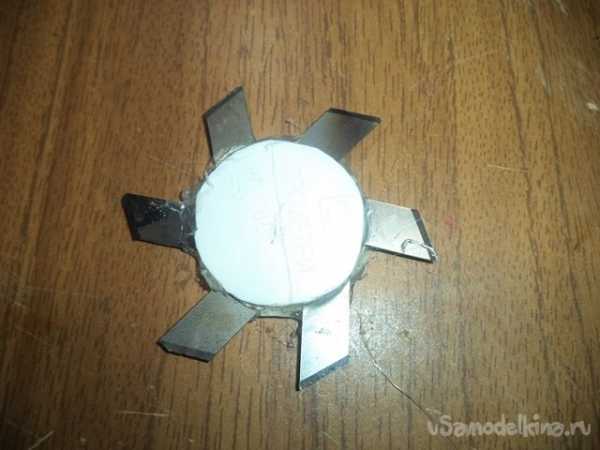

После того, как все шесть лезвий приклеено, приклеиваем их другой круглой деталью с верху, чтобы места приклеивании не были видны и чтобы все держалось крепко.

Берем тонкий гвоздь, закрепляем его в электрическую дрель и с помощью него делаем отверстие точно по середине , то есть по центру как бы циркулярного диска (гвоздь я использовал для того, что у меня не было тонкого сверла, но если же такое сверло у вас есть, то следует воспользоваться им, а не гвоздем, хотя тоже неплохо сверлит пластмассу).

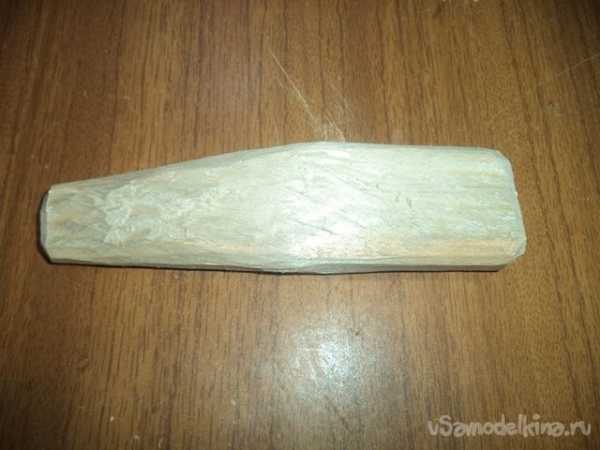

Теперь нам понадобится деревянный брусок. Затем этот брусок надо немного обработать, подровнять, прошлифовать, чтобы она удобно лежала в руке, так как она будет служить ручкой для нашего будущего прибора.

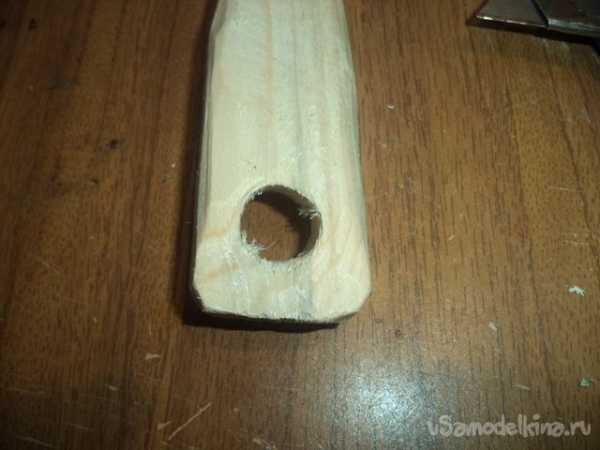

На этой деревянной ручке с помощью электрической дрели сверлим отверстие диаметром в толщину электрического пятивольтного моторчика.

Отверстие следует сделать под небольшим наклоном, углом, для того чтобы было удобнее пользоваться будущим прибором.

С помощью канцелярского ножа или напильника круглое отверстие перерабатываем в прямоугольное, для того чтобы пятивольтный моторчик вставлялся легко и надежно.

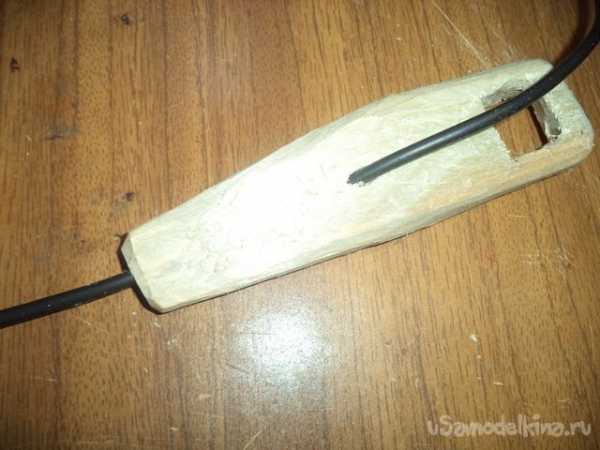

Далее с помощью электрической дрели сверлим туннель для провода, чтобы провод питания был скрыт внутри деревянной ручки.

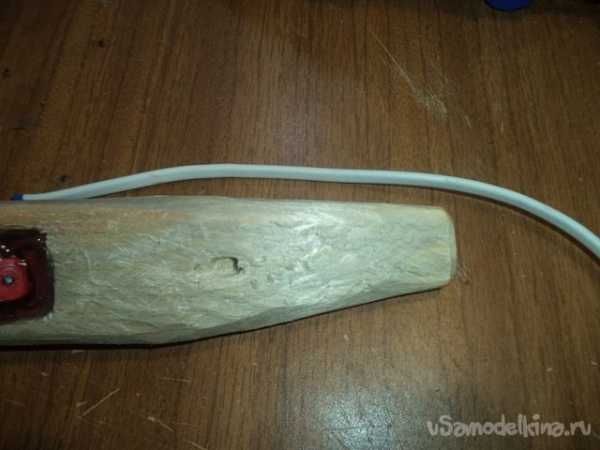

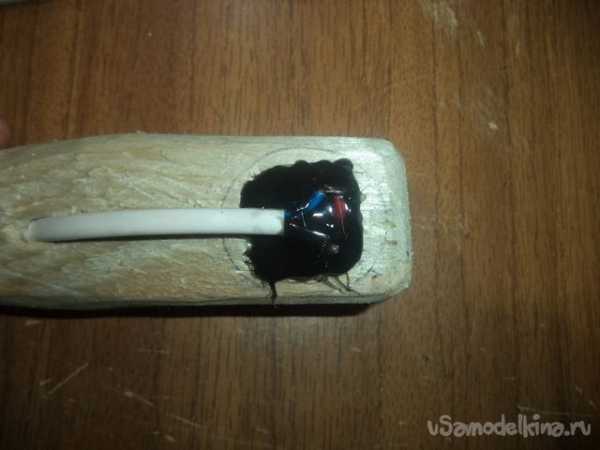

Вот так это видно, провод при этом не мешается и он плотно скрыт внутри корпуса.

Не забываем закрепить сам моторчик. Для этого берем клеевой пистолет и приклеиваем моторчик плотно к деревянной ручке.

Продеваем провод внутри корпуса ручки.

Зачищаем этот провод и с помощью электрического паяльника припаиваем его к электромоторчику, соблюдаем плюс и минус, но это уже на ваш взгляд.

На другой конец корпуса припаиваем usb разъем для подключения к питанию.

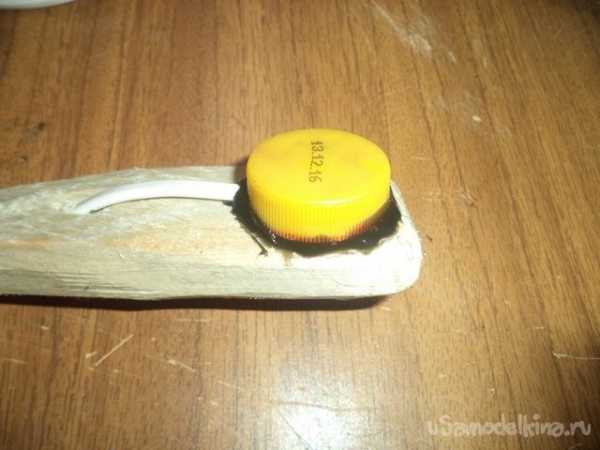

Берем пластиковую крышку от пластиковой бутылки от напитка, обрабатываем его с помощью канцелярского ножа под наши нужды, для того чтобы закрыть запаянную проводами сторону моторчика.

С помощью клеевого пистолета приклеиваем его на запаянную сторону моторчика.

Вставляем нашу первую изготовленную насадку и вставляем её на нашу мини пилу.

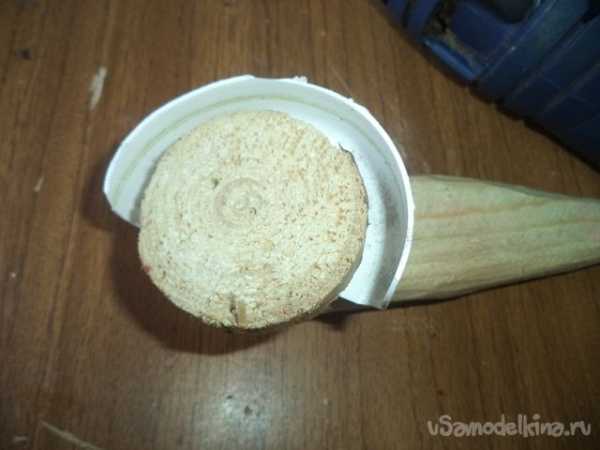

Теперь следует сделать защиту от этой круглой пилы, в случае того, чтобы она случайно не вылетела. Для этого снова берем баночку от витаминов или лекарства.

Отрезаем дно по помеченным маркером меткам и обрабатываем его так, чтобы отн подошел на наш мини прибор.

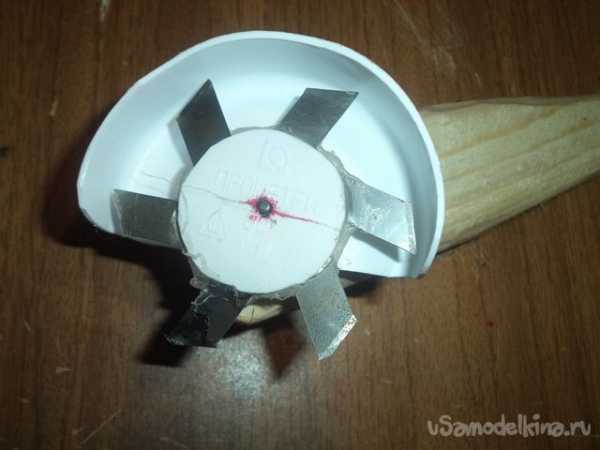

С помощью клеевого пистолета приклеиваем его на мини пилу и вставляем насадку.

Первая насадка и сам прибор готовы. Теперь надо их затестить.

А вот таким образом можно точить пилу об наждачную бумагу.

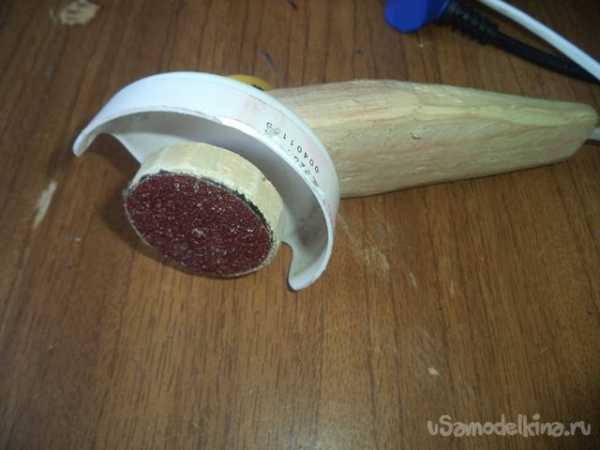

Теперь изготавливаем следующую насадку для шлифовки и точения острых предметов.

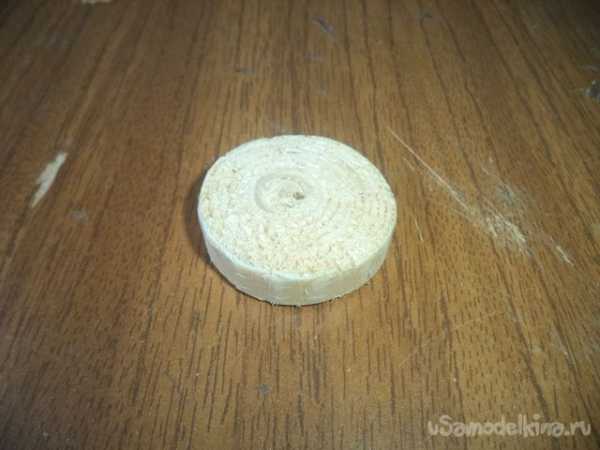

Для этого нам понадобится круглая деревянная деталь, которую выравняем и обрабатываем.

Снова точно по середине сверлим отверстие.

С помощью циркуля чертим круги на наждачной бумаге с диаметров, равным диаметру самой деревянной детали.

Затем с помощью ножниц вырезаем начерченные два круга из наждачной бумаги и приклеиваем их на деревянный круг с помощью клеевого пистолета.

Тестируем нашу вторую насадку на работоспособность.

Теперь делаем третью насадку для чистки клавиатуры или любых предметов из зубных щеток.
Для этого изготавливаем два круга из пластмассы снова из банки и из дерева. Потом с помощью термоклея приклеиваем их к друг к другу.

Берем три ненужные использованные зубные щетки и отрезаем от них с помощью канцелярского ножа части с щетинками. Отрезанные три части приклеиваем к ранее изготовленной детали.

Снова точно по центру сверлим отверстие с помощью гвоздя и проверяем на работоспособность.

Вот и все, сама мини пила готова и все три насадки для нее тоже готовы. Теперь всеми ними можно пользоваться без трудностей. Конечно же моторчик у меня слабоват, потому что я взял его от старой сломанной радиоуправляемой машинки. Моторчик следовало брать по мощней и использовать более большее напряжение, например двенадцать вольт. Сами же насадки работают хорошо, исполняют свою функцию на отлично, правда первую насадку, то есть пилу использовать неэффективно, вместо него лучше взять обычный канцелярский нож. Ну а две другие насадки очень полезны для работы.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

ручная мини пила видео Видео

…

4 лет назад

Обзор ручной дисковой мини-пилы OMAX 50101. Тест-драйв по различным материалам, разборка, и внутренний осмотр….

…

3 лет назад

Монтируем дубовый порог из комнаты на балкон с использованием мини циркулярной пилы «Статус». Это итальянск…

…

4 лет назад

Ручная мини пила дисковая роторайзер Bosch PKS 16 Multi …

…

3 лет назад

Circular Saw HILDA (Rotorizer) from Aliexpress. Review, testing, unboxing… http://www.musbench.com/e_ali/pila_shop.html Универсальная дисковая мини …

…

3 лет назад

Привезу любой товар из Китая под заказ, обращайтесь — [email protected] Группа в контакте — https://vk.com/taobao32bryansk Купить…

…

2 лет назад

Обзор, описание, технические характеристики Sturm CS5060MS Циркулярная мини-пила Узнать подробную информацию…

…

4 лет назад

Качество — выше всяких похвал! http://leroymerlin.ru/catalogue/instrumenty/elektroinstrument/pily_tsirkulyarnye/15549493/ …

…

2 лет назад

«Роторайзер» Компактная универсальная пила создана для бытового использования Ссылка на китйский Аналог-htt…

…

11 меc назад

Решил начать свои «похождения» по просторам YouTube именно с этой «помощницы», инструмента, который ни разу не…

…

1 лет назад

Понравилась идея, решил сделать подобную. Такая самодельная механическая мини-пила пригодится при работе…

…

3 лет назад

Обзор новой ручной пилы Skill multisaw. Ею ты можешь пилить дерево, фанеру, дсп, ламинат, пластик, аллюминиевый…

…

1 лет назад

СПАСИБО за Like и за Подписку на мой канал ПОСМОТРЕТЬ ЦЕНУ: http://catcut.net/wnpc ВНИМАНИЕ! ССЫЛКИ С РЕКЛАМОЙ. СПАСИБО…

…

2 лет назад

Пиление вплотную к кромкам благодаря новой конструкции, например, для чистого отрезания ветвей вплотную…

…

2 лет назад

Обзор ручной минидисковой ( 85мм ) пилы Skil и китайских дисков к ней ( Hilda ) с посадочным диаметром 10мм. и рабочим…

…

3 лет назад

Привезу любой товар из Китая под заказ, обращайтесь — [email protected] Группа в контакте — https://vk.com/taobao32bryansk Купить…

…

2 лет назад

Маленькая ручная дисковая пила, работа, мини циркулярка доработки, выводы.

…

11 меc назад

Купить пилу циркулярную мини TC CS 860 1 KIT …

…

1 лет назад

Мини циркулярка или аккумуляторная циркулярная пила Bosch GKS 12 V-LI — незаменимый помощник в тяжелой работе….

…

5 лет назад

Оптимальный инструмент для тех, кто ценит точные пропилы без сколов. Комбинируйте материалы, глубину пропи…

videoprime.ru

несколько вариантов и порядок выполнения

В арсенале домашнего мастера всегда найдутся инструменты, необходимые для выполнения различных мелких работ по дому. Это могут быть ручные инструменты и приспособления, электрические приборы. У некоторых умельцев в домашней мастерской, оборудованной в гараже, в подвале или в сарае, имеется электросварочный аппарат, даже кое-какие станки.

Для превращения Дремеля в мини циркулярную пилу наиболее подходит модель 4000-5/36H.

Мечтой многих является небольшая настольная циркулярная пила.

Можно ее купить в магазине, заказать для изготовления на предприятии, а можно сделать пилу своими руками.

Если задаться такой целью, то можно найти много различных конструкций подобных станков. Несколько вариантов следует рассмотреть более подробно. Циркулярная пила своими руками может быть сделана на основе известного некоторым мастерам многофункционального инструмента, который называется дремель. Его можно превратить в миниатюрную пилу и во фрезерный станочек.

Миниатюрная пила из дремеля

Что нужно приготовить для работы:

Рисунок 1. Шаблоны лучше распечатывать на картоне или плотном ватмане.

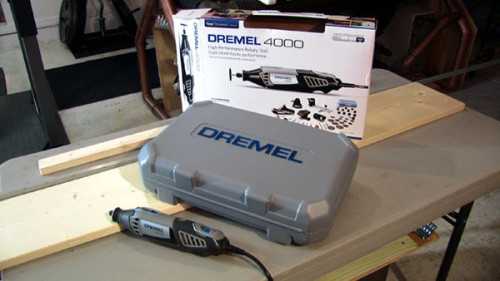

1. Дремель. Подойдет инструмент модели 4000-5/36Н или любой другой. Вместе с ним в комплект обычно входят 5 приспособлений и 36 различных принадлежностей. Стоит комплект около 100 долларов.
2. Доска 2,5х20х120 см.
3. Доска 2,5х5х120 см.
4. Оргстекло 20х25 см толщиной 2 мм — 2 штуки.
5. Хомут для крепления трубы диаметром 2 см — 4 штуки.
6. Болты размером 1/4″ — 2 штуки.
7. Барашковые гайки 1/4″ — 4 штуки.
8. Изоляция для труб диаметром 2 см — 1,8 м.
9. Шурупы 6х25 мм — 20 штук.
10. Шурупы 4х16 мм — 12 штук.
11. Сверла диаметром от 2 до 6 мм.
12. Отвертка.
13. Нож.
14. Клей по древесине.

Порядок выполнения работы:

1. От доски 2,5х20х120 см нужно отпилить 2 куска по 25 см длиной и 2 куска длиной 10 см.
2. От доски 2,5х5х120 см отпиливаются 4 отрезка длиной по 14 см.
3. По шаблону, заранее вырезанному из плотной бумаги или картона, выполняется разметка на доске 2,5х20х25 см (рис. 1). Шаблон вырезается по конкретной модели дремеля.
4. Доска выпиливается и высверливается по линиям разметки. Края вырезов обрабатываются, чтобы инструмент проходил в вырезы.
5. Шурупами все детали скрепляются друг с другом.
6. Дремель вставляется на свое место и крепится хомутами. При необходимости производится некоторая доработка пазов и выемок.
7. Из оргстекла делается покрытие на рабочей поверхности.

Вернуться к оглавлению

Пила более крупных размеров

Рисунок 2. Схема соединения двигателя с электрической сетью.

Можно соорудить более мощный станок на основе любого электродвигателя:

1. Рама сваривается из кусков профильной трубы сечением 30х30 мм. Вариант конструкции может быть как настольный, так и напольный. Можно приобрести и вал для установки ножей, тогда циркулярную пилу можно будет использовать в качестве электрофуганка для строгания небольших заготовок.
2. Сверху на раме крепится лист металла толщиной 3-4 мм на винты с потайной головкой. Можно его заменить листом текстолита или толстой фанерой, покрытой сверху тонким листовым металлом.
3. Двигатель с валом, на котором крепится режущий диск, соединяется ременной передачей.
4. Схема соединения двигателя с электрической сетью показана на рис. 2.
5. В удобном месте устанавливается выключатель и блок конденсаторов. Внешне мини циркулярная пила может выглядеть так, как на рис. 3.

Для сооружения корпуса пилы можно использовать деревянные бруски сечением примерно 80х60 мм. Каркас при желании обшивается листовым материалом. Сборка деревянной конструкции осуществляется с помощью саморезов или болтов и гаек. Основной механизм размещается под столешницей. Он состоит из электрического двигателя, рабочего шпинделя и диска.

Шпиндель можно собрать из педального узла велосипеда. Диск подбирают диаметром 12-13 см. Для бытовых потребностей этого вполне достаточно. Двигатель во время работы должен постоянно обдуваться воздухом. Общая компоновка станка: рис. 3. Отдельные узлы и детали могут значительно отличаться от изображенных на схеме.

Вернуться к оглавлению

Мини пила без стола

Циркулярная пила своими руками может быть собрана без рабочего стола:

1. Нужно собрать небольшой корпус из алюминиевых пластин толщиной 4-5 мм. Скрепить пластины удобнее всего уголками и болтами с гайками.
2. Верхнюю панель лучше сделать из стали. На ней крепится блок с пилой.
3. Устанавливаются направляющие из уголка. Можно их сделать из древесины твердых пород.

Вернуться к оглавлению

Советы самодельщиков

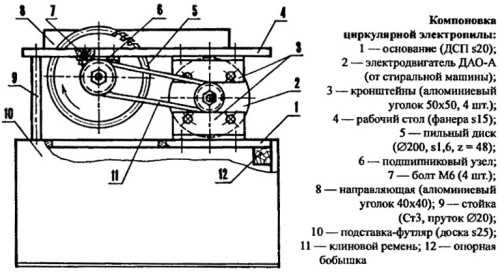

Рисунок 3. Общая компоновка станка.

1. Рабочий стол мини пилы напольного или настольного варианта исполнения можно покрыть сверху листом оцинкованного железа или жести. Это предупредит износ деревянных частей рабочего стола.
2. Поперечные связи рабочего стола лучше делать из уголка размерами 60-80 мм. Горизонтальная полка должна быть направлена наружу.
3. Диск с зубьями должен возвышаться над столом на высоту не более 1/3 его диаметра.
4. Для диска диаметром 350 мм нужен мотор мощностью 1 кВт. Для диска в 170 мм достаточно мощности двигателя 0,4 кВт.
5. Боковой регулируемый упор делают из стального уголка размерами 60-80 мм. Длина его должна быть на 300 мм длиннее стола. Вертикальная полка отрезается симметрично с каждой стороны по длине стола. Горизонтальные части сгибаются вниз буквой U. В нижней их части сверлятся сквозные отверстия, и в них нарезается резьба М8-М10. В эти отверстия вворачиваются соответствующего диаметра болты, которые закрепляют упор-ограничитель на поверхности стола. Лучше использовать болты-барашки.
6. Вал для крепления ножей лучше купить готовый. Можно заказать его изготовление опытному токарю и фрезеровщику. Подшипники рекомендуется подбирать самоустанавливающиеся шариковые двухрядные. Снаружи они должны закрываться крышками от попадания пыли, стружки и опилок.
7. Двигатель подойдет от старой стиральной машины. Можно использовать и другие моторы.
8. Емкость конденсатора Ср = 100 мкФ/кВт, Сп = 200 мкФ/кВт. Они должны быть рассчитаны на напряжение не менее 600 В (рис. 2). SB — это кнопка с самовозвратом.
9. Процедура запуска пилы выглядит так: включается SQ, затем на 1-2 секунды нажимается SB. Двигатель начинает раскручиваться. В течение 5-20 секунд он набирает полные обороты, можно начать пилить.

Собрать маленькую или настоящую циркулярную пилу для дома — мечта многих самодельщиков. Сделать это не очень сложно. Для сборки могут пригодиться как работающие электроинструменты, так и моторчик, который много лет валяется среди железок. Для некоторых двигателей придется подбирать или делать своими руками блок питания, так как они рассчитаны на напряжение в 110, 42 и даже 24 вольта. Лучший вариант — мотор от старой стиральной машинки. Мини пила на его основе вполне способна обеспечить небольшого размера реечками для домашнего хозяйства. Пригодится и болгарка, прикрепленная к простейшему приспособлению.

masterbrusa.ru

Мини циркулярная пила своими руками: сборка

Во время выполнения ремонтных работ может понадобиться циркулярная пила, которая поможет произвести качественную распиловку необходимой поверхности. Такой инструмент требуется нечасто, а стоит он недешево. Чтобы сэкономить собственные сбережения, можно собрать пилу самостоятельно. Циркулярная пила своими руками сделанная, поможет легко решить все вопросы, возникающие при строительстве/ремонте.

Конструкция самодельной циркулярной пилы.

Собираем пилу своими руками

Пила циркулярная предназначена для распиливания бревен или различных древесных изделий. От мощности ее электропривода будет зависеть толщина разрезаемого материала, т.е. чем он выше, тем более толстое изделие можно подвергнуть пилению. Повысить производительность пилы можно не только мощным двигателем, но и установкой распределительного вала.

Любая циркульная пила состоит из 2 частей — верхней и нижней. В верхней части располагается рабочий стол, пильный диск и вал со шкивом. В нижней части устройства производится установка всего электрооборудования. В состав этого оборудования входит:

Чертеж самодельной дисковой пилорамы.

• электродвигатель;
• трансформатор;
• пускатель тока.

Раму режущего механизма лучше сделать из металлических уголков 25х25 мм или 30х30 мм. Размеры рабочего стола должны составлять 650х450 мм, в углах которого нужно приварить трубы диаметром 18-20 мм.

На подготовленной раме механизма следует закрепить 2 небольших уголка, длина которых должна составлять 20-30 мм, а расстояние между ними будет определяться размерами вала. Эти уголки помогут зафиксировать подшипники, для крепления которых нужно использовать хомуты.

Для повышения плавности хода пилы и улучшения качества работы, надо использовать закрытые подшипники. Это не позволит забить обойму подшипника стружками и отходами пиления.

Нижняя часть пилы

Нижнюю часть пильного механизма необходимо делать массивной, это позволит повысить его устойчивость и уменьшить вибрации, которые возникают во время работы. Для этих целей лучше всего подойдут уголки, сечение которых составляет 40х40 мм или 50х50 мм. Для крепления электродвигателя необходимо установить 2 поперечных уголка.

Схема стола для циркулярной пилы с механизмом подъема-опускания.

Сам двигатель лучше использовать трехфазный асинхронный, мощность которого будет составлять 1,5-2 кВт, а максимальное количество оборотов — 2000 об/мин. На вал двигателя следует насадить шкив, ручей которого составляет 80-100 мм, он позволит использовать широкий и надежный ремень.

На вертикальной стойке станины следует приварить небольшую стальную пластину. На ней будет крепиться пусковой механизм. Провода его нужно укладывать аккуратно, чтобы они не зацеплялись за вал электродвигателя.

Затем нижнюю и верхнюю части пилы необходимо соединить между собой, сделать это можно при помощи отрезков трубы соответствующего диаметра. В них необходимо заранее просверлить отверстия с 2 сторон. В эти отверстия вставляются болты, которые позволят стянуть весь механизм циркулярной пилы.

После того как обе части будут соединены, нужно натянуть ремень. Натяжка его не должна быть очень сильной, иначе это приведет к его быстрому разрыву. Пусковой механизм нужно снабдить конденсаторами, которые помогут сгладить повышенные пусковые токи. Чтобы повысить крутящий момент и выходные токи, можно воспользоваться трансформатором на 500-600 Вт.

Другие типы циркулярных пил

Схема подшипникового узла циркулярной пилы.

Можно изготовить циркулярную пилу маятникового типа. Такой тип пил предназначается для пиления толстых пород древесины. В маятниковых устройствах используются электродвигатели с повышенной мощностью, крутящий момент от которых поступает на вал пилы через систему ременных передач.

Станина циркульной маятниковой пилы должна быть очень мощной и изготавливается из толстых стальных швеллеров. Обусловлено это тем, что на нее будет приходиться вся режущая и вращающая нагрузка механизма. Более того, такую модель можно оснастить устройством подъема пильного диска.

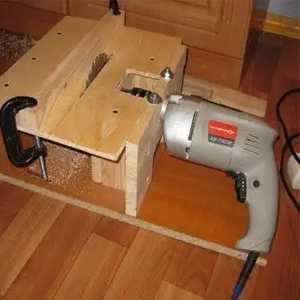

Но не всегда требуется наличие больших и серьезных пильных устройств. В этом случае хорошим решением будет использование мини-циркулярной пилы. Мини циркулярная пила позволяет работать по месту, при этом имеется возможность выполнять распил под различными углами.

Наличие такого пильного механизма позволит сэкономить используемую площадь в помещении мастерской. При этом можно с легкостью производить его перемещение по всему свободному пространству помещения. Наличие такого устройства поможет упростить все ремонтные и строительные работы. А качество производимого распила будет достаточно высокого уровня.

Сборка мини-устройства

Схема применения циркулярной пилы.

Перед тем как начать делать мини-пилу, необходимо в мастерской выполнить подготовку полов. Пол в помещении должен быть ровным, чтобы пила во время работы не раскачивалась, т.к. она не имеет тяжелой станины. Раскачивание механизма будет не только мешать рабочему процессу, но и может привести к появлению различного рода травм.

В качестве станины мини-устройства можно воспользоваться любым старым столом и металлическими козлами. Эти элементы нужно соединить между собой при помощи толстой доски (40-50 мм).

Также столешницу можно изготовить из 2 стальных пластин, толщина которых составляет 4-5 мм. Хорошо для этого подойдут и толстые бруски, которые нужно между собой соединить фанерной перемычкой толщиной 25 мм. Между листами/брусками следует оставить зазор 10-15 мм, он понадобится для прохода пильного диска.

Выполняя эти работы, следует добиться получения ровной поверхности и параллельности между внутренними краями пластин. Крепление механизма при этом нужно выполнять таким образом, чтобы циркульная пила находилась в середине подготовленного зазора.

Для крепления пилящего элемента к столу необходимо просверлить на его поверхности отверстия. При помощи болтов нужно произвести его надежное крепление.

Монтаж двигателя и завершение работ

Для крепления двигателя ручной пилы следует предусмотреть устройство, передающее вращающий момент. В некоторых случаях дисковые пилы можно устанавливать прямо на вал двигателя, но это снизит мощность всего устройства.

В качестве такого механизма, передающего вращение, можно использовать шпиндель из кареточного механизма велосипеда. Его необходимо срезать при помощи ножовки по металлу. Звездочка тоже потребуется в дальнейших работах.

Шпиндель требуется оснастить переходной втулкой, которая позволит плотно закрепить на нем режущий диск. Втулку надо прикрепить в нескольких местах, сделать это можно при помощи сварки. На полученный шпиндельный узел крепится металлическая пластина, имеющая толщину 5-6 мм. На валу диска требуется установить звездочку, размер которой будет в 2 раза меньше звездочки на шпинделе. Затем эти звездочки соединяются цепью. Для этого можно использовать обычную велосипедную цепь. Теперь мини-циркулярную пилу можно считать готовой и приступать к ее эксплуатации.

Изготовленная таким образом дисковая пила своими руками будет очень удобна и полезна.

Для того чтобы изготовить мини-циркулярную пилу, нужно проявить немного фантазии и смекалки.

Все сборочные работы не займут много времени. Полученный в итоге механизм позволит ускорить ремонтные работы и сэкономить денежные средства.

1poderevu.ru
