Как сварить навес из профильной трубы: чертежи, видео

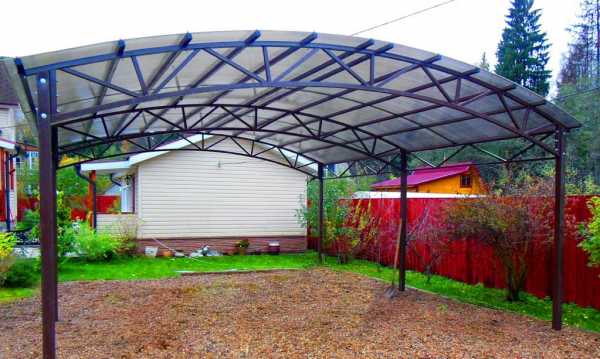

Навесы делают для защиты от дождя и солнца мест отдыха на свежем воздухе, крыльца, игровых площадок. Парковка для авто под навесом удобней, чем стоянка под открытым небом. Сварка навеса из профильных труб доступна даже новичкам. Однако, чтобы построить надежную и долговечную конструкцию, необходимо уметь правильно выбирать материал и знать, как сваривать фермы из профильной трубы.
Подробнее о фермах

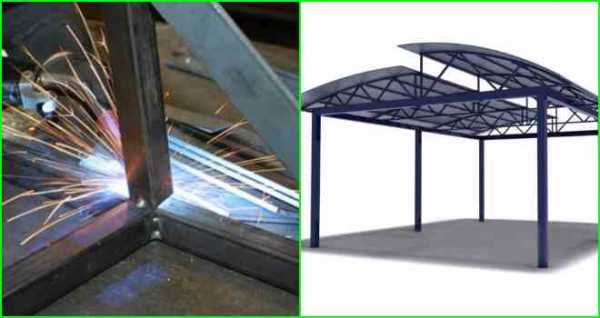

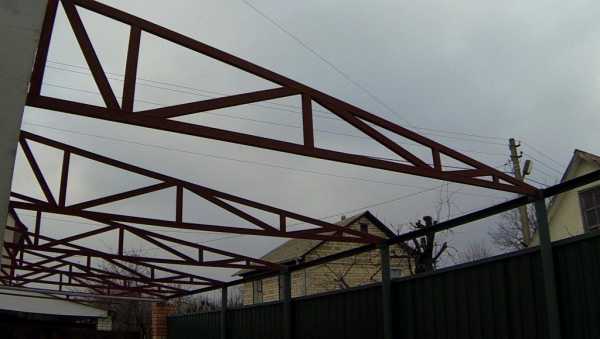

Основой навеса являются стропильные фермы, связывающие его в единое целое. Они изготовляются в виде горизонтальной пространственной конструкции, собранной из элементов, соединяемых сваркой. Ферма состоит из нижнего и верхнего пояса, скрепленных вертикальными и диагональными (раскосами) перемычками. Основным плюсом навесов из профиля является их способность при небольшом весе успешно противостоять ветровым нагрузкам и весу снега. Сварка ферм может быть выполнена из швеллера, уголка, но чаще выбираются профильные трубы.
Фермы — основа навеса
Выбор формы
Форма ферм зависит от назначения и условий эксплуатации навеса. Каждая из них обладает преимуществами и недостатками. К популярным относятся:
- Треугольной формы — классика постройки крыш и навесов с крутыми скатами. Благодаря простой форме они легко рассчитываются и изготавливаются. Треугольные конструкции обеспечивают хорошую естественную освещенность пространства под собой. Однако потребуется дополнительный расход материала и длинные балки для соединения центральных частей обрешетки. Также отмечается сложность сваривания острых углов.

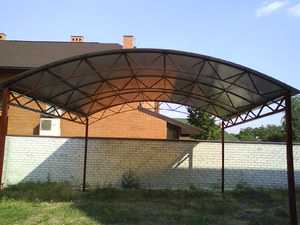

- Полигональные конструкции строятся для защиты больших площадей. Из-за сложной формы для облегченных навесов не применяются. Благодаря высокой прочности пролеты между фермами можно увеличивать, что уменьшает расход металла.
- Хорошей прочностью обладают также фермы с параллельными поясами. В отличие от других видов они собираются из повторяющихся элементов одного размера с минимальным количеством стыков. Поэтому сваривать ферму для навеса этого вида несложно.
- Односкатные фермы трапециевидной формы, устанавливаемые на опорных столбах надежны, так как жестко фиксируют строение. Для них не требуются длинные трубы на верхнюю решетку.
Помимо перечисленных форм сварку ферм из профильной трубы производят в виде арок, ножниц, буквы П, асимметричных, двух шарнирных, мансардных с центральной опорой и без нее.
Форма ферм зависит от назначения и условий эксплуатации навеса

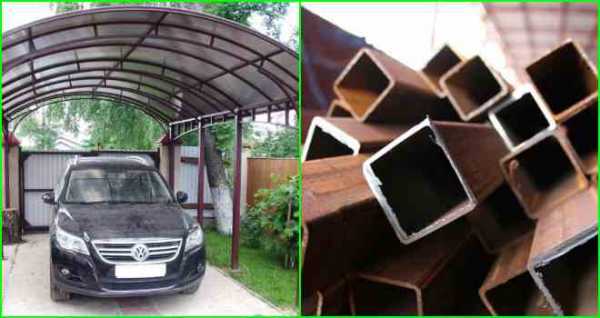

Преимущества профильных труб
Выбор прямоугольного профиля для строительства навеса рекомендуется специалистами, так как он обладает следующими достоинствами:
- не нуждается в обработке огнестойкими составами;
- профиль легко без деформации гнется с помощью простых устройств, что позволяет создавать сложные формы;
- защита от коррозии осуществляется простым окрашиванием;
- доступность приобретения во всех регионах;
- ошибка при раскрое исправляется привариванием отрезка на прежнее место;
- малый вес по сравнению с другим металлопрокатом равной прочности;
- длительный срок службы.
Рекомендации перед постройкой
Требования, предъявляемые к навесам, отражены в СНИП 2.01.07-85. В документе указано как правильно определить нагрузки и их величины, которые должна выдерживать конструкция. Помимо этого нужно учитывать климатические особенности региона. Если зимы снежные и случаются сильные порывы ветра сечение профиля увеличивается.
Также следует учитывать размеры навеса. При увеличении расстояния между опорами сечение профиля выбирается больше. Шаг установки ферм регламентируется СНИП, однако, следует учитывать ширину кровельного материала. При использовании ондулина или поликарбоната чертеж составляется с учетом размера их листов.
От величины угла наклона навеса зависит количество скапливающегося снега. С крутой крыши он скатывается самопроизвольно, но для такой конструкции увеличивается расход материала. Для регионов с обильным выпадением снега угол делается не менее 25 — 30⁰.
Сварка простой односкатной конструкции
Сначала составляется чертеж с размерами элементов. Без инженерного образования сделать расчет нагрузок не получится, поэтому следует привлечь специалиста или воспользоваться онлайн калькулятором. Зная характеристики навеса, можно поискать в свободном доступе подходящий чертеж.

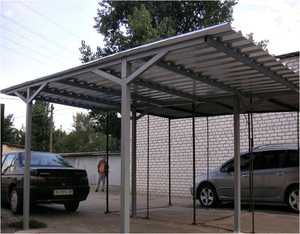

Для защиты автомобиля от непогоды чаще всего строят односкатные навесы размером 4×6 м. Фермы треугольной формы изготавливаются из профиля 30×30×1,2 мм. Верхние трубы имеют длину 3,9 м, нижние — 3,1 м. Три вертикальные стойки для их соединения вырезаются из такого же профиля. Крайняя делается высотой 0,6 м, остальные — по степени убывания. Для увеличения прочности в получившиеся участки зигзагообразно устанавливаются семь раскосов сечением 20×20 мм.
Для навеса длиной 6 метров нужно 5 ферм, устанавливаемых с шагом 1,5 м. Поверху они будут соединяться перемычками из профиля 20×20 мм через 0,5 м. Получившаяся обрешетка надежно удержит поликарбонат, не давая ему провисать под тяжестью снега. Для опорных стоек подготавливаются трубы сечением 80×80 или 100×100 мм. Поверху на них укладываются балки из профиля 30×30 мм.
Без инженерного образования сделать расчет нагрузок не получится, поэтому следует привлечь специалиста или воспользоваться онлайн калькулятором
Процесс сборки
Монтаж навеса производится в следующей последовательности:
- Нарезаются шесть стоек. Их длина берется из расчета, что 0,6 — 0,8 вкапываются в землю. Высоты 2,1 м над поверхностью для легкового автомобиля достаточно. Для микроавтобуса с учетом бетонирования площадки потребуется 2,6 м.
- Выкапываются шесть ямок — 4 по углам навеса и 2 посредине длинных сторон. Они необязательно должны располагаться по краям конструкции. Лучше стойки устанавливать с отступом 0,6 м внутрь. Это уменьшает нагрузку на провисание.

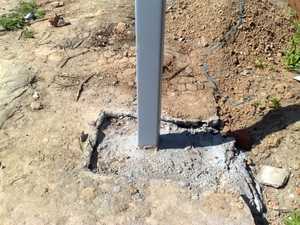

- После заливки бетона необходимо дождаться его полного высыхания. Затем, отрезая лишнее, стойки выравниваются по высоте. Если расхождение небольшое, его устраняют подкладыванием металлических пластин.
- При монтаже навеса впритык к стене вместо соответствующих опор в нее вмуровывают закладные.

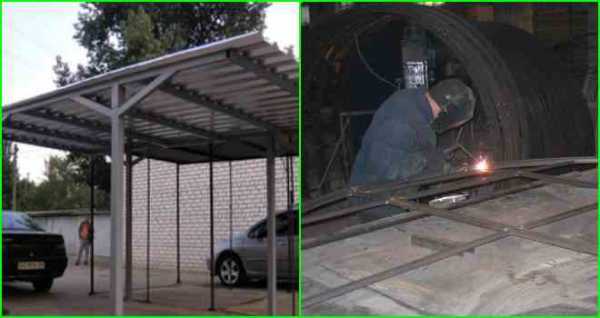

- Сварка ферм производится на земле.
- После их готовности 3 стойки обоих рядов соединяются балками, на которые устанавливаются фермы.
- Затем на верхнем поясе между фермами привариваются продольные перемычки.
- Швы на собранной обрешетке зачищаются шлифовальной машинкой, чтобы не мешали укладке поликарбоната.
- Готовая конструкция окрашивается. В обрешетке высверливаются отверстия для крепления кровли.
- Листы поликарбоната прикручиваются саморезами с термошайбами так, чтобы они выступали за пределы каркаса на 10 — 15 см. Такие козырьки обеспечат защиту металла от дождевой воды.
Заключение
Для изготовления простого навеса достаточно квалификации начинающего сварщика. Особое внимание уделяется качеству шва, соединяющего нижний пояс с опорами, так как на него приходится основная нагрузка. При использовании волнистых кровельных материалов, отверстия для их крепления делаются в верхней точке волны.
svarkaprosto.ru
Фото навесов из профильной трубы своими руками
Навесы экономически выгодно и очень просто изготавливать из металлического профиля или трубы своими руками. В этом случае для устройства опорного каркаса применяется профильная труба, из металлопрофиля делается навес и стены конструкции. Металл для навеса применяют различных видов: оцинковка, медь, алюминий, черный металл.
Конструктивная схема навеса обычно не представляется сложной. Ее изготовляют своими руками все желающие, даже если вы очень далеки от строительства. Состоит она из вертикальных стоек, на которые крепят металлические балки или фермы из трубы. По ним выполняется обрешетка из дерева, на которую укладывается кровля из профнастила.
Навесы широко применяются для перекрытия площади частного двора, а также в коммерческом хозяйстве. Их используют для укрытия стоянок автомобилей, остановочных комплексов, козырьков над входами, переходных галерей, летних и зимних хозяйственных строений.
- 2.1 Металлопрофиль для навесов
- 3.1 Чертеж или рабочая схема
- 3.2 Установка опор
- 3.3 Устройство ферм
- 3.4 Заливка фундамента под опоры
- 3.5 Сварка ферм
- 3.6 Антикоррозийная обработка
- 3.7 Крепление кровельных материалов к каркасу обрешетки
Различные конструкции навесов
В зависимости от потребностей строят различные навесы из профильной трубы своими руками. Фото навесов можно посмотреть в каталогах интернета, а именно:
- миниконструкции – это небольшие беседки, козырьки, укрытия для мангалов;
- отдельно стоявшие металлические навесы из трубы;

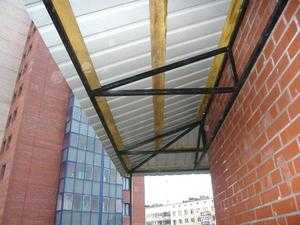

- пристроенные конструкции навесов из профнастила – веранды, террасы, козырьки на стене дома, хозяйственные укрытия.
В зависимости от функциональных особенностей строят:
- отдельные открытые навесы из профнастила, располагающиеся на стойках и имеющие одну крышу;
- постройки закрытого типа, имеющие защиту от непогоды не только сверху, но закрытые со стороны стен, одной или нескольких сторон.

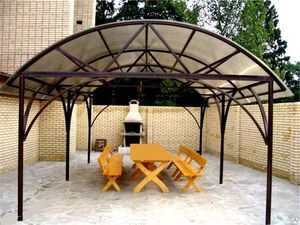

На крыше гаража, беседки, летней кухни, открытом балконе и террасе устраивают открытые типы навесов из металлопрофиля своими руками. Чертежи для таких несложных строений делают сами или заказывают в специализированных проектных организациях. Такие недорогие и несложные решения позволяют комфортно организовать место отдыха, работы, хранения или приема небольшой компании.
Закрытые типы навесов выполняются из различных материалов. Для стен используют стекло, пластик, фанеру, профильный металл, оцинковку, стекло, профнастил, сайдинг и другие материалы. Для остекленных закрытых навесов применяют алюминиевые раздвижные системы, которые являются прочными и прозрачными для обзора. Закрытые строения обеспечивают защиту от непогоды со всех сторон и позволяют находиться под навесом длительное время.
Преимущества профнастила при изготовлении навесов
Решение сделать металлическое укрытие является очень выгодным и практичным решением:
- металл не боится перепадов температуры, не подвержен растрескиванию на морозе, не изменяет форму от действия палящих лучей солнца;
- профнастил обладает достаточной прочностью, чтобы выдержать нагрузки бытового назначения и определенные технические усилия.
К недостаткам относится:
- высокая теплопроводность, нагревание от высоких температур, которое на сам металл не влияет, но может испортить смежные материалы;
- если предусмотрено опирание на металлические перила, то лучше их закрыть менее теплопроводным материалом, например, деревом;
- профнастил страдает от влажности, которая проявляется ржавчиной на поверхности, этот недостаток убирается при помощи антикоррозийных пропиток.
Металлопрофиль для навесов
Для изготовления опор берут круглые трубы диаметром до 100 мм или профильный прокат с ребром не менее 100- 150 мм. Стропильные фермы и системы иногда выполняют из дерева, но в случае применения металла, их делают из круглой или квадратной трубы со стенкой толщиной 2 мм для минипостроек и толщиной стенки трубы 3 мм для крупных каркасов.
Обрешетка делается из деревянного бруса или из металлического профиля, уголка, квадрата или швеллера. Соединение металлических деталей производится сварным швом с использованием накладных металлических косынок. Иногда части соединяют болтами с гайками.
Технология постройки навеса своими руками
Чертеж или рабочая схема
Для начала делают схему будущего изделия, указав при этом размеры. Затем из этого наброска выбирают конструктивные элементы, указывают их расчетную длину и считают количество одинаковых элементов, стараясь не упустить ни одной детали. После этого считают необходимое количество материала для стоек, ферм и крыши. Если конструкция навеса закрытая, то считают и материал стен и пола.
Установка опор
Опоры представляют собой вертикальные стойки, выполненные из металлопрофиля. Поверху металлических столбов обязательно приваривают обвязку, которая идет по всему периметру и служит для упрочнения каркаса и придания ему жесткости.
Стойки рекомендуется ставить на расстоянии не более 1,2 м один от другого. В случае примыкания стоечного каркаса к стене здания около нее так же ставят ряд опорных столбов. Если нет возможности установить вертикальные столбы около стены, тогда к стене крепят несущую балку, которая примет на себя нагрузку от покрытия. Для крепления балки к стене используют длинные анкера, которые будут надежно удерживать балку вместе с кровельным покрытием.
Устройство ферм
Этот элемент конструкции подвергается основной нагрузке от снега и ветра, поэтому сделать расчет требующегося профильного металла нужно обязательно правильно. Для небольших навесов можно принять стандартные характеристики профильного проката. Если говорить о сложных конструкциях навесов, то выбор материала фермы и ее конструкция должны определяться сложным расчетом, выполнить который самостоятельно не получится, если хозяин, конечно, не инженер-конструктор. Поэтому для этого существуют специалисты.

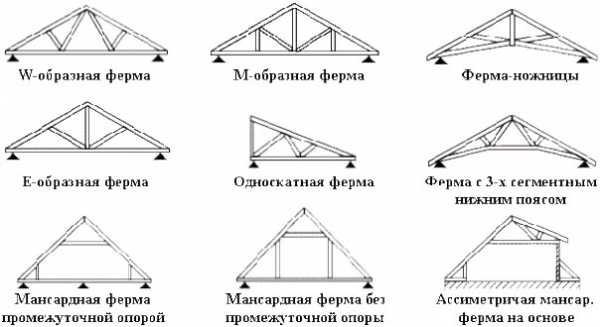

Фермы в зависимости от формы делят на треугольные, прямоугольные, трапециевидные, ломанные и арочные. Внутри фермы могут устанавливаться дополнительные стойки, прогоны, раскосы и подкосы. Опирание ферм может осуществляться на две опоры, защемляться одним концом или иметь комбинированный способ опирания на опоры.
Ферму делают так, чтобы уклон кровли составлял 15-20º. Такая скатность подходит для любого кровельного покрытия, выполненного из профнастила, пластика, поликарбоната, рубероида, шифера металлочерепицы и других материалов. Листы профильного настила, шифера и черепицы кладут так, чтобы из волны располагались параллельно стоку воды, но ни в коем случае не перпендикулярно.
Заливка фундамента под опоры
Перед началом рытья ям под установку столбов делают разметку основания будущего каркаса. Простые навесы размечают с помощью рулетки и строительного уровня, для сложных строений применяют нивелиры, лазерные и водяные уровни для выставления отметок на большой протяженности.
Ямы под столбы делают глубиной 70 см, на дно насыпают слой щебня, песка и поливают водой для наибольшей усадки. Бетонируют ямы после установки столба и фиксации его в проектном положении. Бетон делают в бетономешалках при большом объеме работ или замешивают вручную. Заливают всю ячейку сразу, нельзя оставлять половину залитой ямы на следующий день.
На следующие сутки бетон набирает половину прочности, оставшиеся 50% бетон наберет в течение 27 суток. Если делается сплошной фундамент под укладку пола, то перед заливкой бетона устанавливают сварной или связанный арматурный каркас, который потом заливается бетоном.
Дальнейшие работы по укреплению обвязки по верхнему слою стоек можно выполнять через неделю. Столбы из металлопрофиля подрезают болгаркой в проектный размер, затем укрепляем поперечными профилями.
Сварка ферм
Сварку ферм выполняют на земле, все конструкции должны быть сварены точно по размеру и одинаковыми. Если предусмотрены большие и мощные фермы, а в строительстве не предусмотрено использование подъемного крана, то их делят на составляющие части, которые монтируют своими руками, а затем сваривают на высоте.
Чередование ферм по стене принимается по расчету. Если речь идет о небольших навесах, то принимается стандартное расстояние от одного к другому, равное одному метру. После установки ферм в монтажное положение к верхним стропилам приваривают обрешетку из квадратного профиля или уголка.
Если предусмотрена деревянная обрешетка, то ее крепят к металлу фермы при помощи болтов. Шаг обрешетки принимается в зависимости от материала кровли, иногда по обрешетке устанавливают дополнительное сплошное покрытие из фанеры.
При изготовлении ферм их размер должен быть больше ширины навеса на 30–50 см. Это нужно для того, чтобы вода как можно меньше попадала на фундаменты и не приводила к их разрушению. Другим, более надежным вариантом является устройство отвода сточных вод с крыши навеса при помощи оцинкованных желобов или современных пластиковых систем.
Антикоррозийная обработка
После того как каркас из стоек установлен и на нем стоят фермы, проводят обработку против коррозии. Перед обработкой профиль обезжиривают растворителем. Обрабатывают составом металлический профиль, дают высохнуть положенное время по инструкции. Грунтовка защитит металл от появления ржавчины и повлияет на сокращение расхода окончательного окрашивающего состава.
Окраска производится при помощи кисточки или валика. Большие навесы красят краскопультом или распылителем, что ускоряет процесс окраски.
Крепление кровельных материалов к каркасу обрешетки

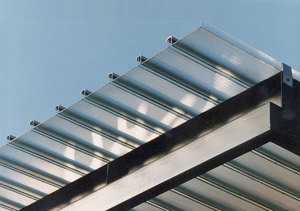

Навесы из металла очень выгодно и удобно покрывать поликарбонатом. Материал режется болгаркой в нужный размер, а затем наждачной бумагой проходят по краям поликарбоната, чтобы удалить неровности от порезки. Крепят материал к металлу саморезами или термическими шайбами. Поликарбонат при нагревании и остывании изменяет свои размеры, поэтому при креплении нужно оставлять небольшое свободное вхождение и обязательно ставить резиновую прокладку между материалом и метизом.
Устройство навеса из металлического профиля не требует специальных строительных навыков, поэтому сборка и установка его своими руками подойдет тем хозяевам, которые хотят научиться делать что-то в своем жилище самостоятельно. Это сэкономит средства на оплату работ специалистов и позволит гордиться произведением своих рук.
dekormyhome.ru
Навес из профильной трубы своими руками
Содержание [скрыть]
Перекрытие небольшого пространства около дома позволяет защитить от осадков и непогоды места отдыха или хранения какого-то имущества. Зачастую для этой цели используют навесы. Этот вид сооружения не имеет по периметру стационарных стен, хотя может использоваться тканевая или иная лёгкая обшивка для усиления защитных функций.
рис1.Навес
Навес практически является лёгким каркасом с установленной на нём кровлей. Таким образом, навес выгоднее всего изготавливать из материалов, достаточно прочных на осевое сжатие и изгиб, имеющих минимальный вес при максимальной технологичности. Опыт показывает, что лучше всего навес изготавливать из профильной трубы. Своими руками при этом можно выполнить работу полностью или её значительную часть.
Виды стального профиля.
Современная индустрия производит огромный ассортимент трубных изделий из стального профиля, обычно имеющих прямоугольное или квадратное сечение. Ширина стенки варьируется от десяти миллиметров до десяти сантиметров и более. Толщина металла, использованного в изделии, может быть от одного миллиметра до полутора сантиметров. Отличаются трубы и по способу изготовления. Они бывают:
- холоднокатаные;
- горячекатаные;
- электросварные.
рис.2 Труба профильная стальная
Каждый вид трубы имеет свои достоинства и основную сферу применения. Для изготовления несложных строительных конструкций, к которым относятся навесы, лучше всего подходят холоднокатаные и электросварные трубы.
Элементы навеса из профильной трубы
Как любая пространственная конструкция, каркас навеса из профильной трубы будет состоять из стоек, прогонов перекрытия и элементов горизонтальных и вертикальных связей. Стойки или столбы для навеса могут изготавливаться из профильной трубы, хотя возможно применение и обыкновенной трубы круглого сечения. Некоторым недостатком столбов из круглой трубы станет более сложная конструкция узлов опирания и крепления элементов.
рис 3. Сечение трубы
Опоры лучше изготавливать из трубы квадратного сечения. Такая форма идеально подходит для сопряжения элементов, располагающихся под прямыми углами. На ровной и прямой поверхности стенки легко устанавливаются элементы крепления при помощи сварки, болтовых или резьбовых соединений. Форма сечения, представляющая собой равносторонний квадрат, обеспечивает равную жёсткость профиля в продольном и поперечном направлении.
Для изготовления прогонов или ферм лучше всего подойдёт труба прямоугольной конфигурации. В отличие от стоек, прогоны испытывают значительное усилие в поперечном направлении, то есть сверху вниз. И практически никаких нагрузок вдоль оси. Поэтому использование квадратного или круглого профиля совершенно нецелесообразно.
Для изготовления элементов вертикальных и горизонтальных связей профили трубного сечения использовать нет необходимости. Лучше всего для этого подойдёт стальной уголок небольшой ширины.
Стойки навеса из профильной трубы
В зависимости от длины элемента следует выбрать ширину и толщину стенки. Подбор этих параметров лучше производить на основании расчёта нагрузок, но в то же время для строительства простого навеса такие сложности выглядят избыточными. Нужно учесть, что и толщина стенки, и ширина её, влияют на жёсткость стойки. Можно применить более толстую трубу меньшей ширины сечения или тонкостенную трубу с широкой полкой.
Вертикальная нагрузка от перекрытия навеса, воспринимаемая стойкой, не является очень большой и даже тонкостенная труба сможет её воспринимать без деформации. Жёсткость трубы напрямую зависит от высоты сечения. Поэтому применение стойки с широкой полкой и тонкой стенкой будет целесообразнее и экономичнее.

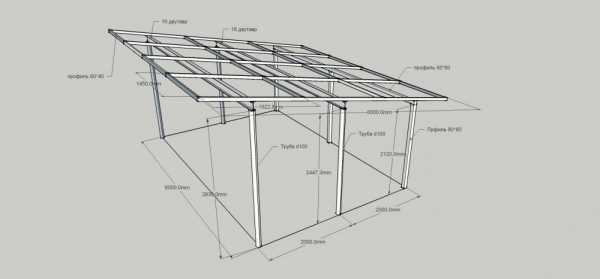

рис 4. Чертёж навеса
Размер профильной трубы для навеса среднего размера, например, легкового автомобиля, может быть от пятидесяти до ста миллиметров. Если стойки расположены чаще, то сечение трубы можно уменьшить. При опирании кровли навеса на четыре опоры, лучше их изготовить из труб большего сечения.
На стойки навеса закрепляются элементы связей, препятствующие смещению в вертикальной плоскости под воздействием ветровых нагрузок. Их следует закреплять на стойках жёстко, при помощи сварки или закрепления в двух точках на каждой плоскости опоры. Связи устанавливаются крестообразно в продольной и поперечной плоскости.
Стойки следует закреплять в фундаменте жёстко, замоноличивая в тело бетона или монтируя при помощи анкеров, установленных в верхнем срезе фундамента. Устанавливая столбы для навеса из профильной трубы, необходимо контролировать их вертикальность при помощи водяного уровня или лазерного отвеса. Стойку, закреплённую при помощи анкеров, можно выровнять в процессе монтажа. Замоноличенную в процессе установки, выровнять впоследствии практически невозможно.
Почти все работы, связанные с изготовлением несущих элементов каркаса навеса из профильной трубы, можно выполнить собственными руками. Бетонирование фундаментов и установка стоек не требует высокой квалификации и доступно любому застройщику. На этом этапе можно обойтись без сварочных работ.
Устройство кровли навеса
Кровля навеса является основной целью, ради которой и проводятся все остальные работы. Сложность её изготовления и монтажа напрямую зависит от длины перекрываемой стороны и шага стоек опор. Чем больше длина прогона или фермы навеса из профильной трубы, тем изделие будет сложнее и дороже. Оптимальным вариантом можно считать трёхметровый пролёт, позволяющий получить достаточно площади при минимальных затратах.
Более простым решением является односкатная крыша навеса, на основе простых прогонов из профильной трубы. Для изготовления прогонов лучше всего подходят элементы прямоугольного профиля. При этом большая сторона сечения балки устанавливается вертикально, а меньшая является основанием.
Расчёт балок навеса из профильной трубы можно поручить специалисту или подобрать размер профиля самостоятельно. Для этого следует посчитать предполагаемую нагрузку на балку, которая будет зависеть от климатического пояса, шага прогонов и их длины, веса кровельного покрытия. Для балки длиной три — четыре метра можно порекомендовать профиль высотой восемьдесят — сто миллиметров.

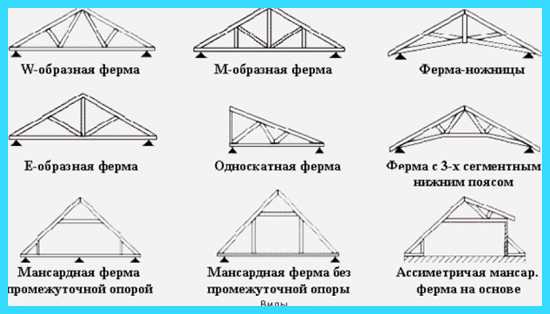

рис 5.Типы ферм
Уменьшить высоту профиля можно использовав вместо сплошного прогона сварную ферму. Чертежи ферм из профильной трубы для навеса проще всего поискать в интернете или сделать на основе чертежей металлических ферм, уменьшив пропорционально длине. Ферма не должна получаться сложной, помимо треугольной конструкции нижнего и верхнего пояса, связанных центральной стойкой, достаточно укрепить верхнюю балку подкосом. Для такой конструкции может оказаться достаточно профиля с высотой шестьдесят миллиметров по большей стороне в нижнем поясе и меньшего размера для остальных элементов фермы.
Не забывайте, что приведённые примеры соответствую минимальным пролётам и небольшой нагрузке на балку или ферму. При увеличении любого параметра, расчёты следует передоверить специалистам, обладающим необходимой квалификацией.
Элементы фермы следует скрепить при помощи сварки. Если вы не знаете, как правильно сварить ферму навеса своими руками, то нужно доверить эту работу знающему сварщику. Сварка сегментов трубчатого сечения непростая задача и этому ремеслу нужно учиться. Сварные швы следует зачистить и защитить от коррозии специальной грунтовкой.
На уложенные балки или фермы устанавливается обрешётка из бруса высотой пятьдесят миллиметров, называемого обрешёткой. Обрешётка предназначается для крепления листов кровельного покрытия. Если не гнаться за экзотикой, то наилучшим вариантом для этого типа сооружений является металлический профильный кровельный настил или листы на основе полимеров. Установить обрешётку и настелить кровельные листы навеса из профильной трубы своими руками, может практически любой застройщик. Брус, из которого делается обрешётка, должен быть заранее пропитан антисептическим составом или окрашен специальной краской, предотвращающей гниение древесины. После установки бруса в проектное положение, сделать это окажется труднее, а качество выполненных операций будет гораздо хуже.
Фермы или прогоны навеса скрепляют между собой с горизонтальной плоскости крестообразными связями из профильного металла небольшого сечения. Так же, как и на стойках, связи должны жёстко крепиться в точках опоры, лучше при помощи сварки.
Все металлические конструкции необходимо защитить от коррозии специальными красками для металла. Эту операцию лучше делать до монтажа элементов в проектное положение. После монтажа, требуется восстановить защитное покрытие в местах, где оно оказалось повреждено. Там, где производились сварочные или иные крепёжные работы в процессе установки элементов, нужно нанести покрытие на оголённые участки.
рис 6.Навес
Как видно из описания, несмотря на кажущуюся простоту конструкции, она содержит много элементов различного размера, устанавливаемых на разных отметках. Для предотвращения брака в работе и контроля исполнения задач приглашёнными специалистами, перед началом работ рекомендуется сделать максимально подробный чертёж навеса из профильной трубы. При изготовлении фермы перекрытия, на эту конструкцию тоже нужно сделать чертёж с нанесением размеров всех элементов. Чертёж каркаса навеса можно сделать собственными руками на бумаге или при помощи компьютера, если вы обладаете соответствующими навыками.
Следуя этим рекомендациям, вы сможете выполнить работу с достаточным качеством и не сожалеть о потраченных деньгах.
Как выбрать торфяной туалет для дачи, отзывы
Двери для бани и сауны
Зимний сад на балконе: растения, фото
Водопровод из колодца своими руками на дачу
dtk-m.ru
Создание навеса из профильной трубы
Конструкция навеса из профильных труб все чаще используется при строительстве зданий на приусадебных участках. Это объясняется многофункциональностью применения данного архитектурного механизма.
Различают следующие виды навесов:
- пристроенный: укрывает вход в дом или гараж от атмосферных осадков;
- отдельно стоящий: используется как защита для автомобиля, крыша для дровяника, игровая площадка или зона отдыха;
- комбинированный: пристраивается к коттеджу или бане и применяется для хозяйственных нужд либо как терраса для отдыха.
Прежде чем перейти к строительству, необходимо создать чертеж навеса из профильной трубы с полностью просчитанными размерами всех деталей. Это позволит определить не только количество материалов, но и стоимость возведения навесного сооружения.
Выбор формы навеса
Навесы разделяют по конструкции, строительным материалам для опоры и кровли. Разные конструкции козырьков используются в зависимости от погодных условий региона.
При конструировании следует учитывать количество атмосферных осадков и силу ветра.
Длина фермы определяется углом наклона. Угол определяет форму постройки и виды строительного материала:
- Угол 22 — 30° устанавливается для конструкций, предназначенных для выдерживания большого количества снега. В этом случае навес имеет треугольную форму, а материалы для постройки — асбестовые прямые и волнистые листы, металлопрофиль и этернитовое кровельное покрытие.
- Угол 15 — 22°. Такая величина угла наклона также характерна для треугольной формы постройки, но усилена с учетом ветровых нагрузок. Для строительства этого вида фермы применяются металлические кровельные покрытия.
- Угол 6 — 15°. Данный угол наклона фермы представлен трапециевидной формой и создается из поликарбонатных покрытий и профнастила.Подробнее о том, как гнуть такие трубы и как сделать навес, смотрите в этом видео:
Элементы навеса
Навес из труб включает в себя следующие детали:
- стойки;
- прогоны перекрытия;
- элементы горизонтальных и вертикальных связей.
Стойки могут быть изготовлены из профильной трубы либо из обыкновенной с круглым сечением.
Недостатком при использовании обыкновенных труб является усложнение механизма крепления деталей.
Для опоры лучше всего подойдет квадратное сечение трубы. Такая форма способствует плавному соединению всех элементов, находящихся под прямым углом.
Труба прямоугольного сечения лучше всего подойдет для создания ферм или прогонов. Прогоны испытывают сильное давление на поперечную ось, то есть сверху вниз, а в продольном направлении нагрузка отсутствует.
Прямоугольное сечение труб позволяет делать из них крепкие прогоны
В связи с этим применение квадратного и круглого профилей будет неэффективно. В качестве элемента вертикальных и горизонтальных соединений подходит уголок из стали определенной ширины.
Сооружение каркаса для навеса
Для создания каркаса своими руками потребуется рабочее место с ровной поверхностью и сварочный аппарат.
Сборка самого каркаса производится на земле, чтобы максимально избежать погрешностей и добиться предельной точности в работе.
Перед сборкой навесного сооружения сначала проводят зачистку труб от ржавчины, затем осуществляют заглушку при помощи металлического листа, предотвращая тем самым коррозию, далее начинают сборку рамы.
Для сборки стационарного навеса поперечные трубы и стропила кровли нужно сваривать со стойками. Сваренный шов подлежит зачистке и покраске.
На данный момент используют 2 вида кровельной конструкции: с созданием ферм и без них.
Конструирование фермы зависит от размера навеса. Чем он больше и выше, тем более высокую нагрузку ему предстоит нести, а значит, потребуется прочный каркас.
Этапы строительства
Чтобы создать навес из профильной трубы своими руками, рекомендуется использовать поликарбонат. Гибкость материала упрощает возведение сооружения и придает ему необыкновенный вид. О том, кк сделать фермы из профильной трубы, смотрите в этом видео:
Возведение навеса можно разбить на следующие составляющие:
- Разметка территории. На этом этапе в случае необходимости нужно заранее предусмотреть проведение электричества на место будущего навеса.
- Подготовка основания для конструкции. В качестве основания применяются кирпичная кладка, асбестовая труба и монолитная заливка со съемной опалубкой.
- Возведение несущих конструкций. Несущие конструкции могут быть сделаны из дерева или металла.
- Строительство кровельной обрешетки. На этом этапе нужно проводить учет всех нагрузок. Если кровля будет черепичной, то требуется усиление конструкции. В случае использования обыкновенного тента достаточно сварить крюк для крепежа.
- Нанесение защитного слоя на конструкцию. На металлический каркас навеса из профильной трубы наносится антикоррозийная защита. Если имеются деревянные детали, их покрывают антисептиком.
- Подготовка материала для крыши. Листы следует нарезать с запасом во избежание погрешностей в размерах.
- Закрепление кровельного материала.
- Благоустройство территории.
После окончания работ приведите территорию в порядок
Строительство навеса самостоятельно обойдется гораздо дешевле покупного и позволит сконструировать козырек на свой вкус. В настоящее время является возможным приобретение готовой конструкции, которую требуется лишь собрать на выбранном участке.
Похожие статьи
landshaftt.ru
Расчет навеса из профильной трубы, калькулятор онлайн
Независимо от того, находитесь вы в городе или в загородном доме, всегда существует множество мест, которые требуют защиты от солнечных лучей и атмосферных осадков.
Проще всего решить этот вопрос при помощи навеса. Они легки, практичны и быстро строятся. От правильности расчета элементов для навеса зависит их прочность, долговечность и безопасность.
^ вернуться к содержанию
Разновидности навесов
Для укрытия людей и предметов от воздействий природы зачастую строят навес из поликарбоната. Он применяется для защиты:

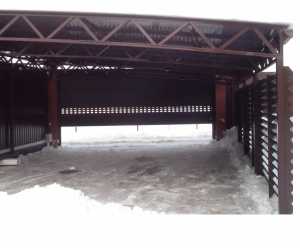

автомобильной стоянки;

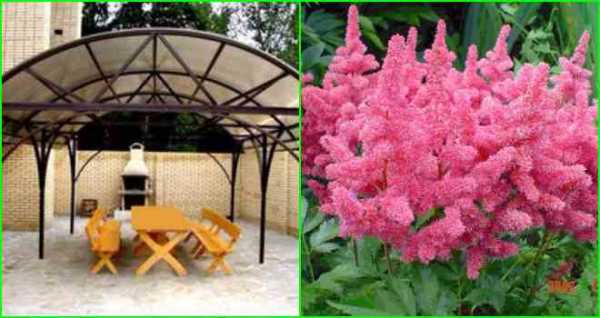

зоны отдыха барбекю и игровых площадок;
точек мелкой торговли;
открытых бассейнов и душевых площадок;
входов в подъезды, въездных ворот, калиток.
При входе в частный дом или подъезд дома вместо навеса оборудуется козырек, но он тоже требует расчета.
Форма крыши для навеса зависит от желания. Они могут иметь следующие формы:
ровную или наклонную прямую;
одно или двухскатную;
выгнутую или вогнутую;
купольную или арочную;
пирамидальную или многогранную.
Исходя их формы крыши проводится сборка пояса из профильной трубы. Каждый пояс имеет свой тип и может быть:
сегментный;
полигональный;
трапециевидный или двускатный;
параллельный;
односкатный;
консольный;
треугольный.
^ вернуться к содержанию
Составление проекта навеса
Для того, чтобы правильно составить проект конструкции, необходимо учесть ряд важных факторов, без которых провести правильный расчет практически невозможно. К этим факторам можно отнести:
- Назначение и место предполагаемого монтажа конструкции.
- Габариты площади, которую навес будет закрывать.
- Сила ветра, которая чаще всего бывает в месте постройки каркаса.
- Максимальная снеговая нагрузка.
- Размеры и технические параметры материала, которым будет накрыт каркас навеса.
- Соответствие постройки общему архитектурному замыслу местности.
Эти показатели будут основой для составления чертежа и проведения расчетов.
^ вернуться к содержанию
Расчет навесной конструкции
Основой для проведения расчетов и дальнейшей установки конструкции должен стать чертеж. Кроме общих размеров, на чертеж необходимо нанести контуры ключевых поясов согласно выбранного типа. Пояс выбирается в зависимости на угла наклона крыши и длины всей конструкции. Самые простые навесы с маленьким углом наклона и с ровной или односкатной крышей могут быть без пояса.
Чтобы правильно провести общий расчет навеса, необходимо провести вычисление на следующие параметры:
высота конструкции, ее ширина и длина;
форма крыши;
материал и его размеры для производства каркаса и опор.
При необходимости расчета общей стоимости конструкции, необходимо рассчитать марку и количество крепежных деталей.
^ вернуться к содержанию
Размеры конструкции
В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.
Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит. Если размеры фермы рассчитывать под размеры плит, которыми она будет накрываться, то это уменьшит строительные отходы. Размер панели при расчете необходимо учитывать с учетом нагрузки, которую будет нести вся конструкция.
Характерным отличием может быть то, что в случае, когда общая длина фермы превысит 36 метров, необходимо выполнить строительный подъем.
Расчет высоты конструкции проводится исходя из того, для каких целей она изготавливается. Готовая конструкция не должна быть меньше 1.8 метра, средней высоты человека. Если конструкция монтируется под большой автомобиль (внедорожник, микроавтобус), то над крышей автомобиля должно быть вентиляционное пространство не менее 10 см.
^ вернуться к содержанию
Форма крыши и материал
От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.
Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.
Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

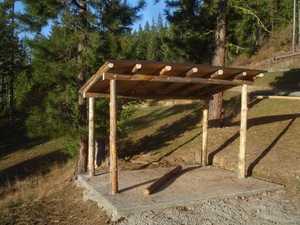

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.
Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор.
^ вернуться к содержанию
Материал для каркаса и опор
Каркас навеса состоит из опор, прогонов и обрешетки. Размеры этих металлоконструкций напрямую зависят от общих размеров фермы. Установлены эти величины требованиями ГОСТ 23119-78 и 23118-99.
Опоры могут быть изготовлены из стальной трубы круглой, диаметром от 4 до 10 см или же сделаны из стальной трубы профилированной, размером 0.8х0.8 см. Рассчитывая шаг монтажа опор, надо учесть то, что расстояние между опорами не должно превышать 1.7 метра. Нарушение этого правила может привести к потере прочности и надежности всей фермы.
Обрешетка выполняется из стальной трубы профилированной, размером 0.4х0.4 см. Она может быть выполнена из дерева или металла. От материалов изготовления зависит шаг монтажа обрешетки. Продольная деревянная обрешетка устанавливается с шагом в 25-30 см, металлическая обрешетка монтируется с шагом 70-80 см.
Прогоны для навесов с длиной пролета до 4.5 метров выполняются из металлического профиля 0.4х0.2х0.02 см. Для прогонов ферм с пролетом от 4.5 до 5.5 метров применяется профильная труба 0.4х0.4х0.02 см. При величине пролета более 5.5 метров для изготовления прогонов применяют профильную трубу с сечением 0.4х0.4х0.03 см или же более сильную 0.6х0.3х0.02 см.
^ вернуться к содержанию
Расчет онлайн калькулятор
Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.
Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.
profnastil-s.ru
