Монтаж металлических ворот – Установка металлических ворот от а до я

Содержание

Металлические ворота своими руками - Всё о воротах и заборе

Самостоятельная установка железных ворот

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

Для любого участка земли необходимо ограждение с воротами. Традиционными считаются распашные ворота – это самый распространенный и древнейший тип ворот. Двустворчатые металлические конструкции устанавливают на въезде в небольшие дачные участки, а также в просторные всё чаще встречающиеся современные поместья.

Владельцы предпочитают такие порталы, за простоту конструкции, возможность монтажа своими руками и надежность при эксплуатации.

Виды и преимущества конструкции

Рачительные хозяева соединяют в одно добротность и не слишком высокую цену за свою безопасность к тому же с демонстрацией собственного вкуса. Металлические распашные ворота, это необязательно приваренные к металлической раме листы железа. Сегодняшние технологии позволяют создать ворота соответствующие вашей фантазии, а металлические ворота создают из разного качества металла. Можно сказать, что каркасы воротных створок создаются в основном из металлического уголка, труб квадратного или прямоугольного профиля, а вот обшивка может быть из разной модификации металла.

К преимуществам распашной конструкции можно отнести:

  • Простоту монтажа;
  • Невысокую стоимость;
  • Универсальность;
  • Длительность эксплуатации;
  • Привлекательность в дизайнерском отношении.

Монтаж металлических ворот своими руками давно уже не считается слишком сложной задачей. Достаточно придерживаться правил выполнения установки основных элементов.

Опорные воротные столбы – установка

Металлические ворота, устанавливаемые своими руками на въезде во двор, требуют наличия заранее смонтированных опорных столбов. Этот монтаж можно провести разными способами.

Установка воротных опор без бетонирования

Монтаж ворот, при котором опорные столбы забивают в почву, является самым недорогим и простым, но при этом не самым прочным. Обычно под столб готовится отверстие глубиной до полутора метров, землю из которого вынимают при помощи бура. В него устанавливают профильные или круглые трубы, которые используют в качестве столбов. Они конструктивно скрепляются металлическими трубами с опорами ограды или строениями.

Иногда между ними помещают съемную планку для того, чтобы столбы со временем не наклонялись навстречу друг другу под действием тяжести воротных створок. Кроме того, эта планка является дополнительным упором при сильном ветре, створки меньше болтаются. Планка съёмная для того чтобы ворота не имели ограничения по высоте проезжающего автотранспорта.

Варианты бетонирования воротных столбов

Описанный вариант установки опорных столбов является приемлемым, когда ворота к дому нетяжелые. Если же к установке своими руками готовятся массивные воротные панели, то устойчивость опор обеспечивается бетонированием основания заглубленного в почву.

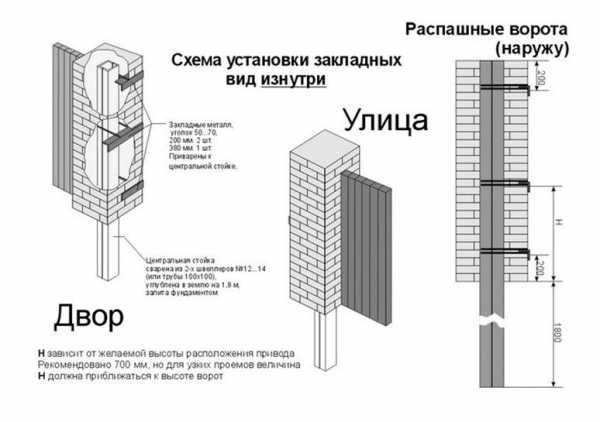

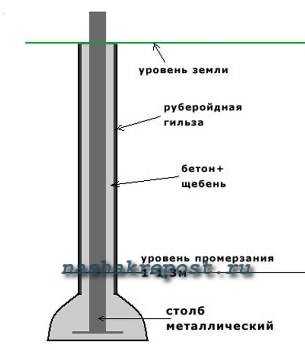

Установка воротной опоры с бетонированием

Воротные столбы должны по массивности и устойчивости соответствовать размеру и весу устанавливаемого портала. Вначале правильно монтируют и выравнивают вертикальность столбов. Расстояние должно быть одинаковым:

  • Вверху и внизу столбов;
  • У обеих диагоналей проведенных накрест между столбами;
  • Опоры должны находиться в одной вертикальной плоскости.

Бетонирование нижней части столбов осуществляется на глубине до 1,8 м. Глубина рассчитывается с учетом уровня промерзания грунта в местности, где устанавливаются ворота. Она должна обеспечивать полную устойчивость конструкции к грунтовым и другим механическим воздействиям. Для максимальной прочности основанию металлических ворот в бетонный раствор укладывается арматура. Толщина профильных труб должна превышать 10 см. Опоры будут стоять ещё прочнее, если столбы ограждения установлены на ленточный фундамент, а он к тому же пройдет под проезжей частью портала.

Подъезд к даче, где располагается не крохотное строение для садово-огородного инвентаря, а симпатичный садовый дом может представлять собой распашные металлические ворота на солидных кирпичных опорах. Для возведения кирпичных столбов своими руками выполняют следующие работы:

  • Подготавливают яму и опалубку для установки опоры;
  • Устанавливается стержень опоры — металлическая труба или каркас, сваренный из прутьев арматуры;
  • К каркасу приваривают закладные элементы, которые должны выступать за кирпичную обкладку столба;
  • Каркас обкладывают своими руками кирпичом;
  • Свободное пространство в опалубке бетонируется.

Следует обдуманно подбирать навесные или шарнирные петли для вашего портала. Выбор этих воротных элементов основан на величине массы створок. Если воротные панели – легкие, то достаточно приобрести петли, диаметром — 2,5 см. Для створок массой от 0,5 т, их подойдут 4-х сантиметровые петли. К тому же опыт подсказывает, что лучше установить по 3 петли с каждой стороны.

Полное затвердевание бетонного раствора происходит за 30 и более дней.

Однако зачастую при возведении портала своими руками, створки навешивают спустя всего лишь неделю.

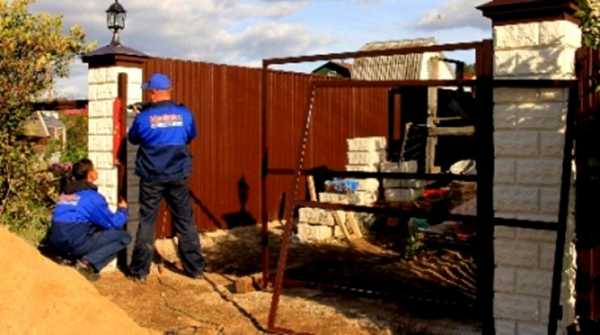

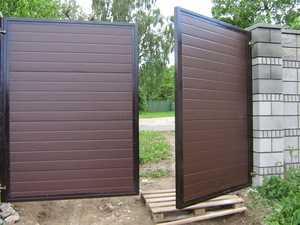

Сборка и навешивание створок

Процесс начинается с изготовления каркасов створок из профильных материалов. Для этой цели применяют круглые трубы или металлические профили. Для прочности и жесткости каркаса внутри его периметра приваривают трубы меньшего диаметра или металлические уголки, которые служат дополнительными ребрами жесткости местом для крепления обшивочного материала.

При обшивке воротного полотна только с лицевой стороны внутренняя труба приваривается заподлицо с внешней рамой. Если предполагается обшивка с обеих сторон, то внутренняя труба размещается так, чтобы было удобно крепление обшивки и с этой стороны. Приваривание своими руками производится 2-х сантиметровыми прихватами через каждые четверть метра.

Перед началом сварочных работ металлические составляющие подготавливаются:

  • Очищаются от появившейся коррозии;
  • Обезжириваются бензином;
  • Покрываются грунтовкой, для последующего нанесения эмалевых красок;
  • Шлифуются швы после выполнения сварки.

Металлический облицовочный материал для створок бывает очень разным. Это могут быть: сетка рабица, цельнометаллические листы, профнастил, сварные ажурные композиции и дорогая ручная ковка. При этом названные материалы отлично комбинируются. Крепление обшивочного материала производится при помощи заклепок или саморезов.

На окончательном этапе установки распашных ворот к створкам и несущим столбам приваривают навесные петли.

Обязательно следует оставить зазор между створками и между землей и краем воротного полотна.

С внутренней части ворот устанавливают засовы, задвижки и замки, предназначенные для фиксации и запирания створок. Устанавливаются предусмотренные ручки.

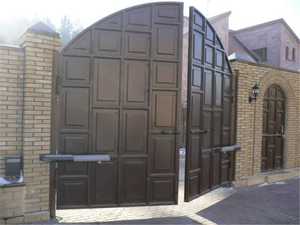

Садовые участки, где не слишком богатые дома часто имеют ограждения и ворота из сетки рабицы или евро штакетника. В таких местах ценится солнечный свет и нормальное проветривание почвы.

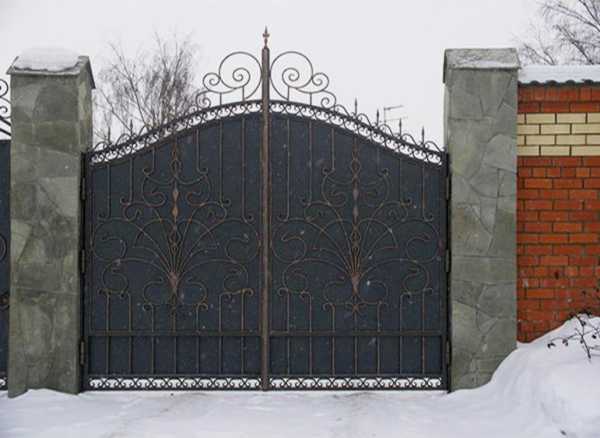

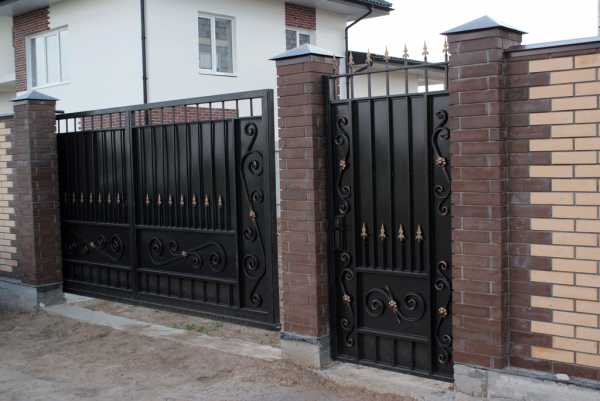

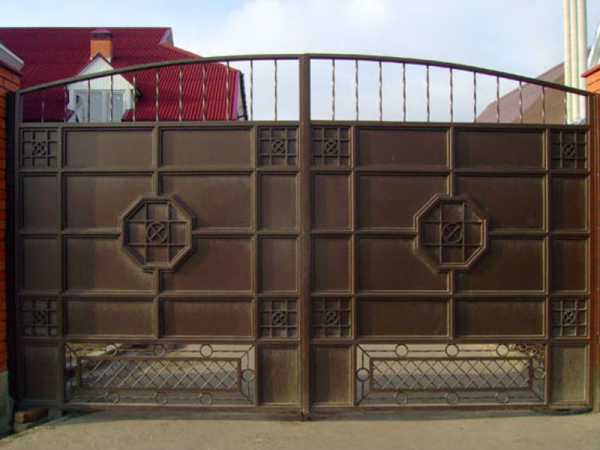

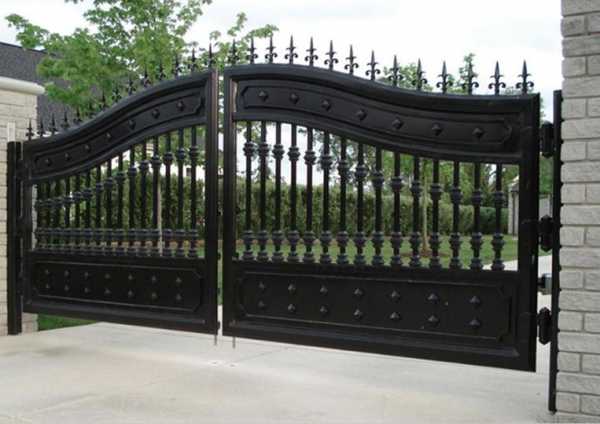

За коваными порталами демонстрируют свои фасады дома зажиточных граждан, а вот за сплошными оградами и воротами живут те, кто стремится к уединению. Каждый стремится иметь то, что хочет, или то, что способен сделать своими руками.

Альбом фотографий распашных ворот

Ставим привод на распашной портал своими руками Монтаж автоматики для распашных ворот Самостоятельное изготовление и монтаж ворот для гаража Особенности монтажа распахивающегося устройства Организовываем въезд в частный двор

Изготавливаем ворота своими руками: фото, видео и чертежи

В изготовлении ворот используется большое количество разных материалов: листы металла, древесина, изделия ковки и т.д. Но с развитием строительных технологий начали, появляться более современные материалы, которые упростили изготовление заградительных сооружений, и одним из таких изделий является профнастил – листовая оцинкованная сталь, покрытая полимерными составами.

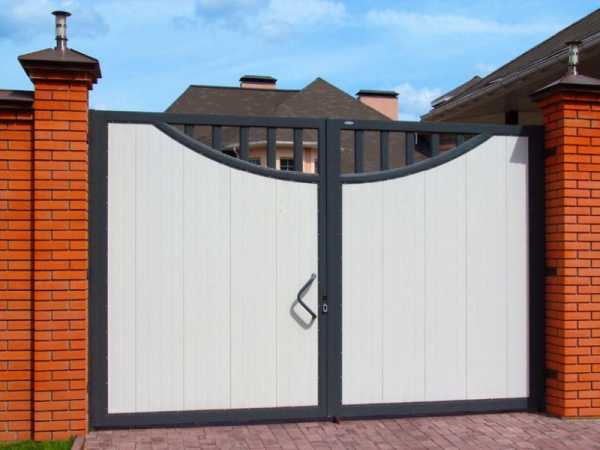

Ворота, в изготовлении которых используется профнастил, обладают небольшим весом, высокими техническими и эксплуатационными характеристиками, а главное, простотой изготовления и установки, которые позволяют выполнить все работы своими руками. Но для начала хотелось бы рассмотреть самые популярные разновидности ограждений и особенности поэтапной самостоятельной сборки ворот из профлиста.

Ворота из профлиста – плюсы и минусы

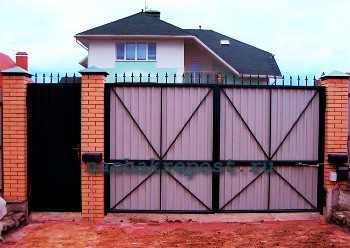

Самой популярной моделью ворот считается металлическая распашная конструкция. представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

  • сравнительно невысокая стоимость профлиста;
  • простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
  • длительный эксплуатационный ресурс и простота в уходе;
  • многофункциональность материала;
  • привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала. то хочется выделить следующие проблемы:

  • для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
  • из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Особенности конструкции ворот распашного типа

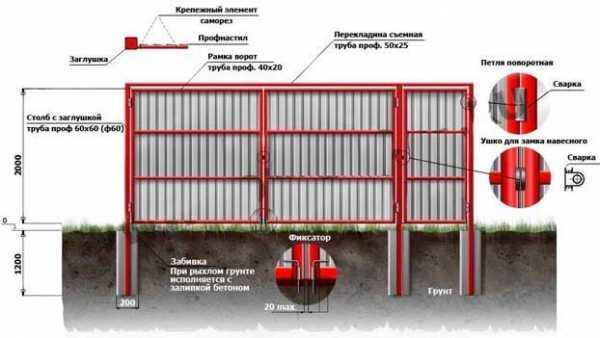

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли. чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

  • профлисты для створок и трубы для опор;
  • уголки или трубы для создания рёбер жёсткости;
  • профилированная труба или металлический квадрат для каркаса;
  • грунтовка и лакокрасочные материалы;
  • затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

  • капроновый строительный шнур;
  • сварочный аппарат;
  • молот;
  • электродрель и шуруповёрт;
  • электроболгарка;
  • ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий .

  1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
  2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
  3. На дне ямы обустраивается подушка из щебёнки и песка.
  4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
  5. Опоры выравниваются по отвесу и заливаются бетоном .

Установка петель выполняется только после того, как бетон полностью затвердеет.

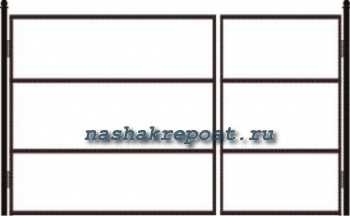

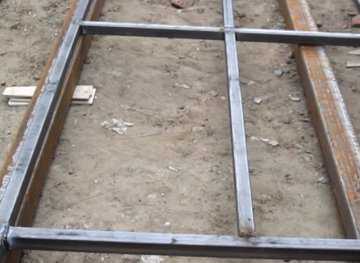

Рама для ворот из профлиста своими руками

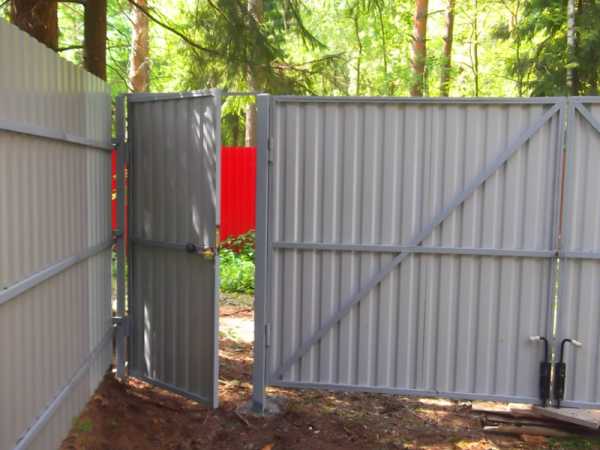

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

  1. В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
  2. Рама складывается на ровной поверхности и прихватывается сваркой.
  3. Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
  4. После внесения корректировок каркас обваривается окончательно.
  5. В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
  6. В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
  7. После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
  8. Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
  9. Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
  10. К каркасу привариваются две поперечины.
  11. Согласно составленному чертежу на свои места привариваются навесы и засовы.
  12. Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.

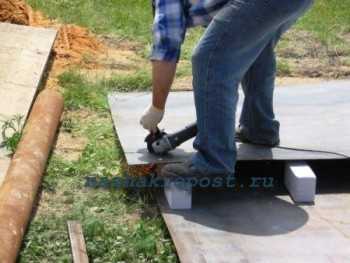

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

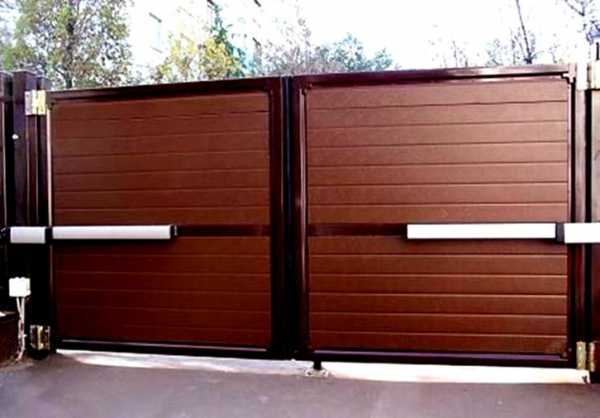

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления. электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение .

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

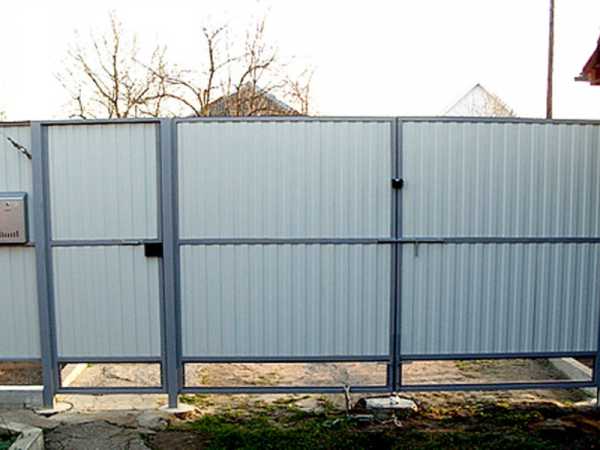

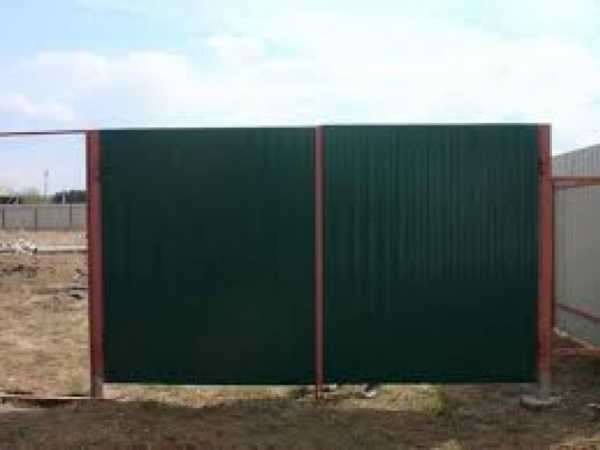

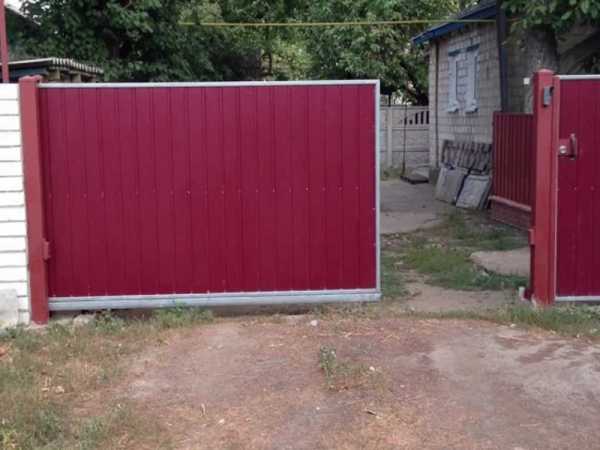

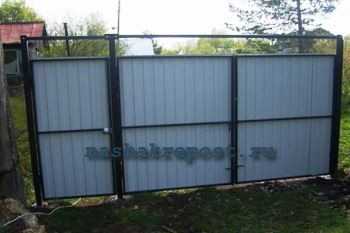

Несколько примеров готовых ворот

Изготовление распашных ворот своими руками

Классические распашные ворота могут иметь симметричные или ассиметричные створки, а также дополнительную калитку для входа. Независимо от типа конструкции их изготовление производится по одному и тому же принципу.

Установка опор

При пучении грунта зимой нагрузка на опорные столбы ворот может достигать до 10 т на 1 кв. м. Кроме того, они испытывают и существенную динамическую нагрузку в несколько сотен килограмм во время их открывания и закрывания. Поэтому для увеличения срока службы такой конструкции требуется надежная опора, углубленная в грунт на достаточную глубину.

Порядок установки воротных столбов:
1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.

Совет. Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.

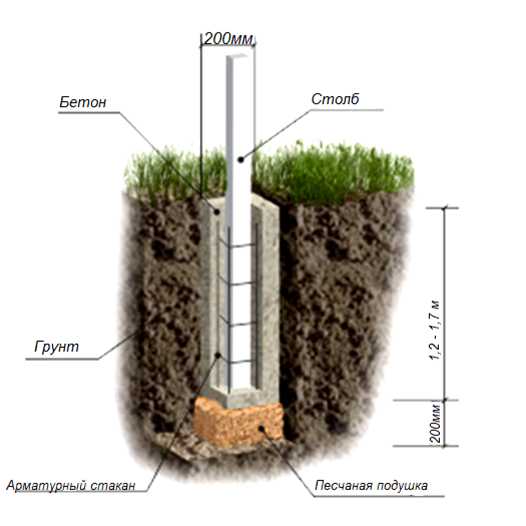

1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.

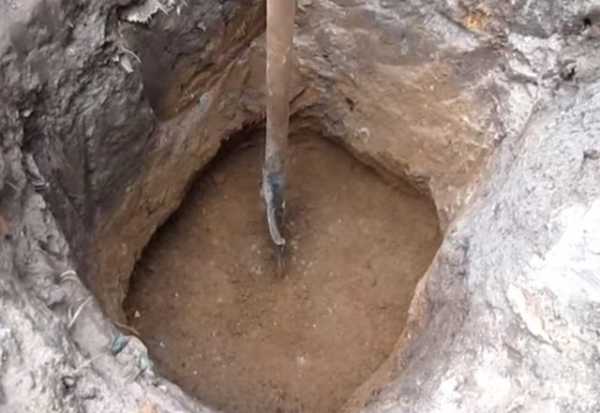

Котлован для заливки опорных столбов

2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см.
3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.

Совет. Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.

Основные этапы изготовления створок для ворот

2. Металлический профиль нарезается по заданным размерам.

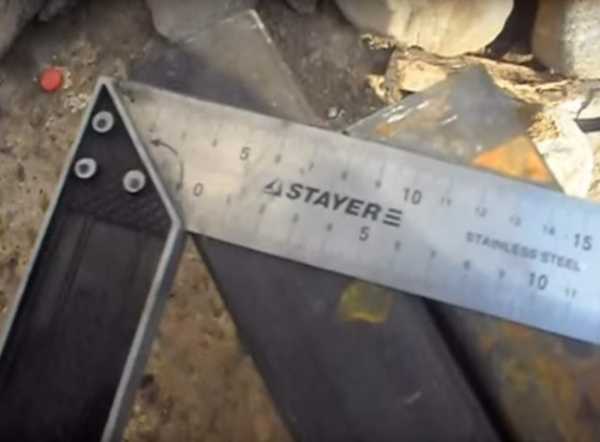

3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.


Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня .

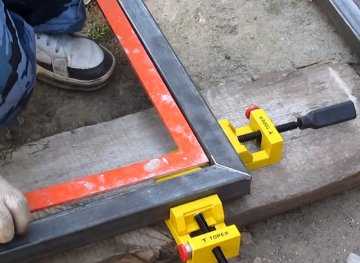

Проверка горизонтали и углов

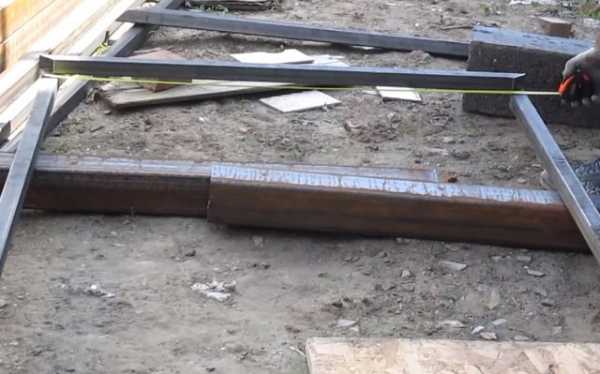

5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.


Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.
7. Далее пристыковываются поперечные перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

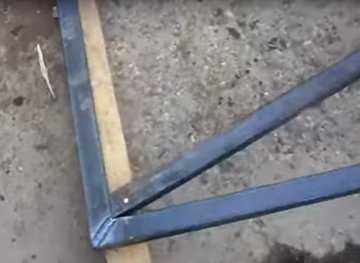

Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.


Усиление металлической полосы для приваривания петель

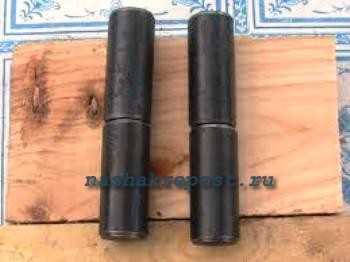

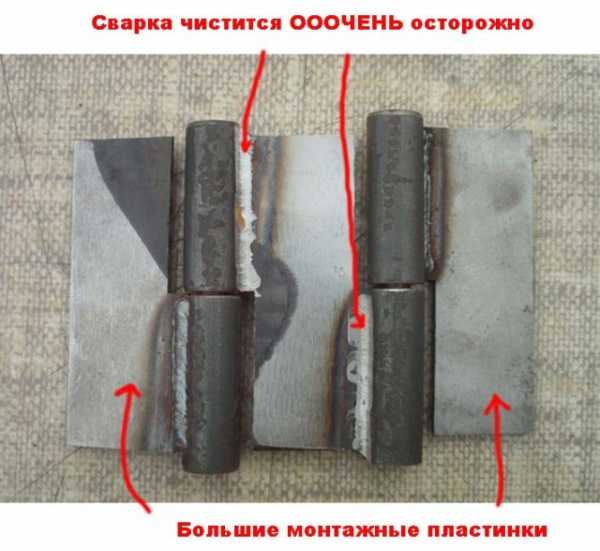

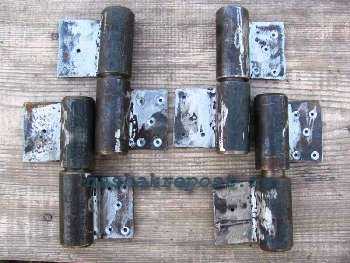

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

Обычно петли привариваются через пластины (ушки). к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Обшивка каркаса

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

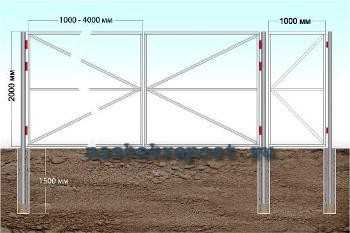

Ниже предоставлены несколько чертежей распашных ворот. из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом.

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

Видео по теме: Распашные ворота своими руками

Источники: http://rusograda.ru/vorota/metallicheskij-portal-svoimi-rukami, http://vhod.guru/chastnyy-dom/vorota-i-zabor/izgotavlivaem-vorota-svoimi-rukami-foto-video-i-chertezhi.html, http://svoimi-rukamy.net/22-raspashnye-vorota.html

zabor-pro.ru

Установка металлических ворот: распашные и откатные конструкции

Металлические ворота и забор — надежная защита территории от посторонних взглядов или непрошеных гостей.

Металлические распашные ворота с калиткой

Конечно, прежде чем приступать к непосредственной установке ворот из металла, необходимо определиться, какими они будут.

 Распашные металлические ворота

Данный вариант считается самым оптимальным для загородного дома. Изготовить и установить такие ворота можно самостоятельно. Для этого понадобится металлический каркас из квадратной трубы, на который в дальнейшем будет крепиться деревянная доска, ковка, профнастил или даже поликарбонат. Такие каркасы имеют небольшой вес, отличную жесткость, их достаточно удобно обшивать, а также они вполне привлекательны внешне.

Схема установки распашных ворот из профнастила.

Для работы с металлом понадобиться специальный инструмент:

  • болгарка;
  • сварочный аппарат;
  • молоток;
  • карандаш, рулетка;
  • для крепления обшивки — шуруповерт или дрель;
  • заклепки и клепатель;
  • валик и кисточки.

Для изготовления каркаса:

  • квадратная труба (профильная) — 40х20х2 и 60х40х2;
  • краска или грунтовка, растворитель;
  • петли;
  • обшивка.

Сначала рассчитываем размеры каркаса с учетом зазора на петли от створки до столба — 10 мм, а между створками — от 10 до 15 мм. Высота конструкции — 2000 мм, ширина — 3000-4000 мм.

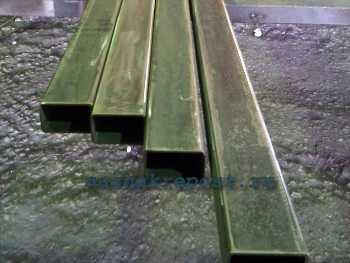

Теперь приступаем к резке профильной трубы по размеру.

Для каркаса створки по периметру используем трубу 60х40х2, для внутренних распорок берем трубу 40х20х2.

Будьте внимательны, когда будете варить ворота, не забывайте о технике безопасности. Если вы не умеете пользоваться сваркой, то найдите человека, который вам это сделает.

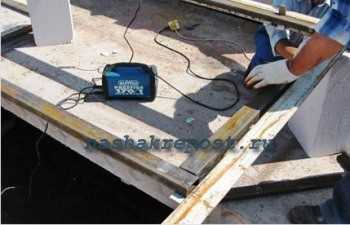

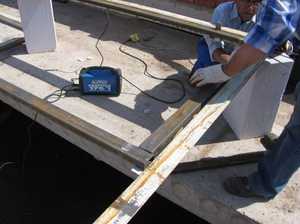

Для того чтобы изготовить каркас, требуется наличие специального места, где он будет собираться и вариться: стол, козлы, стеллажи и т. д. Главное — данное место должно иметь ровную поверхность, иначе каркас будет непригодным и придется все переделывать.

На выбранной плоскости укладываем отрезанные трубы и фиксируем их между собой небольшими прихватами. Первыми идут трубы 60х40 (обязательно проверить диагонали). После чего, также прихватывая между собой, устанавливаем внутренние распорки.

Свариваем места соединения труб и зачищаем все сварные швы. Для сборки второй створки можно использовать первую как шаблон.

Стоит отметить, что собирать ворота гораздо удобней, пока не установлены столбы: проще соблюсти размеры и сварить петли.

Столбы бетонируются цементом с добавлением в раствор камней или колотых кирпичей.

Устанавливаем столбы, которые требуется не просто засыпать землей, но и забетонировать цементом с добавлением в раствор камней или колотых кирпичей. Когда цементный раствор затвердеет полностью, можно надевать на столбы створки ворот. Последние должны сойтись идеально — это значит, что все замеры были выполнены правильно. В противном случае установка столбов сделана неправильно и необходимо все переделывать.

Теперь можно приступать к окрашиванию и грунтовке конструкции. После высыхания краски выполняем обшивку. Затем устанавливаем калитку, которую также можно сделать самостоятельно. Это гораздо проще, чем изготовить и установить сами металлические ворота.

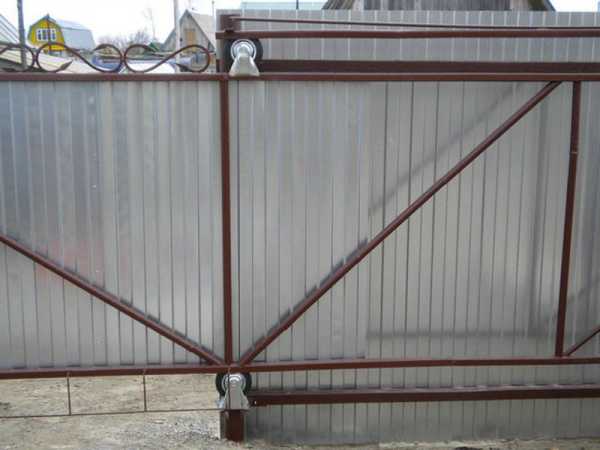

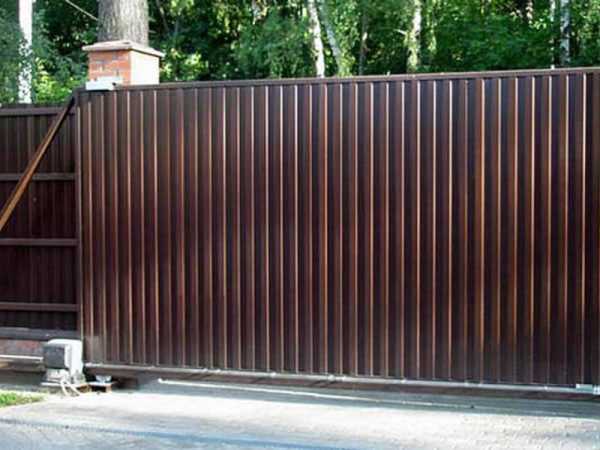

Ворота откатные

Откатные ворота набирают все большую популярность. Их преимущества это долгий срок службы, надежность, экономия пространства при открывании, визуальная привлекательность. К сожалению, для нормального функционирования данного типа необходимо место для отката.

Есть еще один достаточно популярный тип ворот, которые представляют собой панель на роликовом основании, сдвигающуюся вдоль забора. Для облицовки металлических откатных ворот можно использовать такие же материалы, как для отделки других заборов. Откатные конструкции, в отличие от распашных ворот, оснащены автоматикой, что очень удобно.

Откатные ворота могут иметь ширину от 2.5 до 3.5 м. Если на территорию не планируется въезд грузовых машин, то размеры конструкции могут быть меньше.

Установка откатных ворот предусматривает наличие под опорами прочного фундамента, который закладывается на глубину не менее 0.5 м (а лучше 1 м). Траншеи засыпают щебнем, утрамбовывают и заливают бетоном. Если говорить про калитку, то можно изготовить ее самостоятельно или обойтись покупной калиткой.

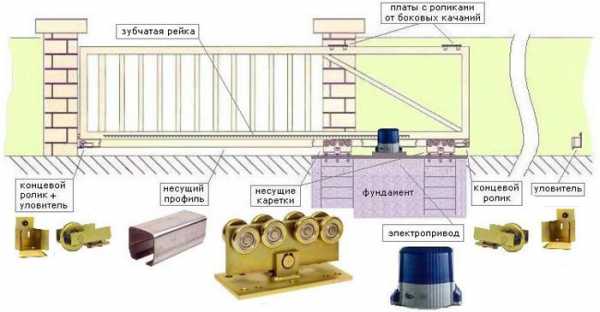

Общая схема откатных ворот с автоматикой.

На внутренней стороне створок металлических ворот устанавливаем запоры (щеколду, болты и т. д.) и оснащаем их ограничителями. Можно использовать пружинные фиксаторы, чтобы конструкция не закрывалась и не открывалась сама.

Оптимальным вариантом для монтажа откатных ворот считается опорная стойка, пружина и защелка.

Саму стойку можно сделать из трубы с предварительно сделанной вверху прорезью наискосок. Вверху стойки закрепляем фасонную защелку (металл, из которого изготовлена последняя, должен быть прочным) — тогда при открывании конструкции ее нижняя часть зафиксируется зубом защелки.

Чтобы откатные ворота оставались закрытыми, устанавливаем несколько шпингалетов из арматуры, предварительно закрепленных на створках, которые будут входить в трубы большего диаметра, замурованные с помощью цемента в грунт.

Делаем каркас откатных ворот

Каркас устанавливаемых ворот можно сделать из деревянных брусьев 50х100 мм. В углах их соединяют одинарным шипом, после чего для прочности конструкцию створок скрепляют диагональю.

Чертеж каркаса откатных ворот на проём в 4 метра.

Несущую раму ворот собирать лучше на земле, а монтаж и нашивание делать перед закреплением обрешетки. Через деревянные накладки-вкладыши закрепляем петли (опять же, металл последних должен быть высокого качества). В каменные столбы устанавливаем деревянную пробку.

После монтажа несущих рам конструкции можно приступать к обрешетке и обустройству калитки. Материал для этих целей можно выбрать исходя из личных предпочтений и финансов. Но обычно для обрешетки применяют сетку.

Важно: между створками и грунтом откатных ворот должен остаться просвет от 12 до 15 см, тогда при открывании конструкции в зимний период снег не будет мешать.

Откатные ворота готовы, осталось лишь удалить с помощью болгарки шлак и отшлифовать все части конструкции. Теперь можно приступать к отделке.

zavorota.ru

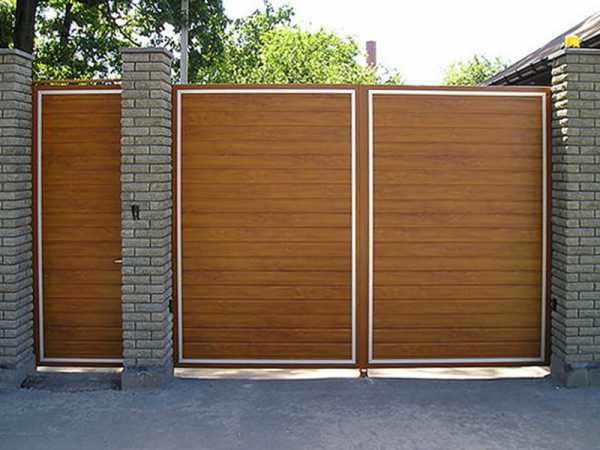

Металлические ворота своими руками: преимущества конструкции, монтаж


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Для любого участка земли необходимо ограждение с воротами. Традиционными считаются распашные ворота – это самый распространенный и древнейший тип ворот. Двустворчатые металлические конструкции устанавливают на въезде в небольшие дачные участки, а также в просторные всё чаще встречающиеся современные поместья.

Владельцы предпочитают такие порталы, за простоту конструкции, возможность монтажа своими руками и надежность при эксплуатации.

Виды и преимущества конструкции

Рачительные хозяева соединяют в одно добротность и не слишком высокую цену за свою безопасность к тому же с демонстрацией собственного вкуса. Металлические распашные ворота, это необязательно приваренные к металлической раме листы железа. Сегодняшние технологии позволяют создать ворота соответствующие вашей фантазии, а металлические ворота создают из разного качества металла. Можно сказать, что каркасы воротных створок создаются в основном из металлического уголка, труб квадратного или прямоугольного профиля, а вот обшивка может быть из разной модификации металла.

К преимуществам распашной конструкции можно отнести:

  • Простоту монтажа;
  • Невысокую стоимость;
  • Универсальность;
  • Длительность эксплуатации;
  • Привлекательность в дизайнерском отношении.

Монтаж металлических ворот своими руками давно уже не считается слишком сложной задачей. Достаточно придерживаться правил выполнения установки основных элементов.

Опорные воротные столбы – установка

Металлические ворота, устанавливаемые своими руками на въезде во двор, требуют наличия заранее смонтированных опорных столбов. Этот монтаж можно провести разными способами.

Установка воротных опор без бетонирования

Монтаж ворот, при котором опорные столбы забивают в почву, является самым недорогим и простым, но при этом не самым прочным. Обычно под столб готовится отверстие глубиной до полутора метров, землю из которого вынимают при помощи бура. В него устанавливают профильные или круглые трубы, которые используют в качестве столбов. Они конструктивно скрепляются металлическими трубами с опорами ограды или строениями.

Иногда между ними помещают съемную планку для того, чтобы столбы со временем не наклонялись навстречу друг другу под действием тяжести воротных створок. Кроме того, эта планка является дополнительным упором при сильном ветре, створки меньше болтаются. Планка съёмная для того чтобы ворота не имели ограничения по высоте проезжающего автотранспорта.

Варианты бетонирования воротных столбов

Описанный вариант установки опорных столбов является приемлемым, когда ворота к дому нетяжелые. Если же к установке своими руками готовятся массивные воротные панели, то устойчивость опор обеспечивается бетонированием основания заглубленного в почву.

Установка воротной опоры с бетонированием

Воротные столбы должны по массивности и устойчивости соответствовать размеру и весу устанавливаемого портала. Вначале правильно монтируют и выравнивают вертикальность столбов. Расстояние должно быть одинаковым:

  • Вверху и внизу столбов;
  • У обеих диагоналей проведенных накрест между столбами;
  • Опоры должны находиться в одной вертикальной плоскости.

Бетонирование нижней части столбов осуществляется на глубине до 1,8 м. Глубина рассчитывается с учетом уровня промерзания грунта в местности, где устанавливаются ворота. Она должна обеспечивать полную устойчивость конструкции к грунтовым и другим механическим воздействиям. Для максимальной прочности основанию металлических ворот в бетонный раствор укладывается арматура. Толщина профильных труб должна превышать 10 см. Опоры будут стоять ещё прочнее, если столбы ограждения установлены на ленточный фундамент, а он к тому же пройдет под проезжей частью портала.

Необходимые замеры

Подъезд к даче, где располагается не крохотное строение для садово-огородного инвентаря, а симпатичный садовый дом может представлять собой распашные металлические ворота на солидных кирпичных опорах. Для возведения кирпичных столбов своими руками выполняют следующие работы:

  • Подготавливают яму и опалубку для установки опоры;
  • Устанавливается стержень опоры — металлическая труба или каркас, сваренный из прутьев арматуры;
  • К каркасу приваривают закладные элементы, которые должны выступать за кирпичную обкладку столба;
  • Каркас обкладывают своими руками кирпичом;
  • Свободное пространство в опалубке бетонируется.

Следует обдуманно подбирать навесные или шарнирные петли для вашего портала. Выбор этих воротных элементов основан на величине массы створок. Если воротные панели – легкие, то достаточно приобрести петли, диаметром — 2,5 см. Для створок массой от 0,5 т, их подойдут 4-х сантиметровые петли. К тому же опыт подсказывает, что лучше установить по 3 петли с каждой стороны.

Полное затвердевание бетонного раствора происходит за 30 и более дней.

Однако зачастую при возведении портала своими руками, створки навешивают спустя всего лишь неделю.

Сборка и навешивание створок

Процесс начинается с изготовления каркасов створок из профильных материалов. Для этой цели применяют круглые трубы или металлические профили. Для прочности и жесткости каркаса внутри его периметра приваривают трубы меньшего диаметра или металлические уголки, которые служат дополнительными ребрами жесткости местом для крепления обшивочного материала.

При обшивке воротного полотна только с лицевой стороны внутренняя труба приваривается заподлицо с внешней рамой. Если предполагается обшивка с обеих сторон, то внутренняя труба размещается так, чтобы было удобно крепление обшивки и с этой стороны. Приваривание своими руками производится 2-х сантиметровыми прихватами через каждые четверть метра.

Перед началом сварочных работ металлические составляющие подготавливаются:

  • Очищаются от появившейся коррозии;
  • Обезжириваются бензином;
  • Покрываются грунтовкой, для последующего нанесения эмалевых красок;
  • Шлифуются швы после выполнения сварки.

Металлический облицовочный материал для створок бывает очень разным. Это могут быть: сетка рабица, цельнометаллические листы, профнастил, сварные ажурные композиции и дорогая ручная ковка. При этом названные материалы отлично комбинируются. Крепление обшивочного материала производится при помощи заклепок или саморезов.

На окончательном этапе установки распашных ворот к створкам и несущим столбам приваривают навесные петли.

Обязательно следует оставить зазор между створками и между землей и краем воротного полотна.

С внутренней части ворот устанавливают засовы, задвижки и замки, предназначенные для фиксации и запирания створок. Устанавливаются предусмотренные ручки.

Садовые участки, где не слишком богатые дома часто имеют ограждения и ворота из сетки рабицы или евро штакетника. В таких местах ценится солнечный свет и нормальное проветривание почвы.

За коваными порталами демонстрируют свои фасады дома зажиточных граждан, а вот за сплошными оградами и воротами живут те, кто стремится к уединению. Каждый стремится иметь то, что хочет, или то, что способен сделать своими руками.

Альбом фотографий распашных ворот

rusograda.ru

особенности монтажа, типы и цены

Монтаж металлических ворот: откатные, секционные, распашные

Хотите поставить металлические ворота, чтобы обезопасить свою территорию от несанкционированного вторжения? Интересуетесь, как осуществляется монтаж автоматических ворот, и какова цена услуг подобного рода? Специалисты компании «Эвриал» будут рады вам помочь, и подскажут ответы на все интересующие вас вопросы!

Изготовление и монтаж ворот, как металлических, так и любых других, зависят от особенностей конструкции и эксплуатации здания, где они будут установлены. Расценки на производство полотна ворот и стоимость монтажа напрямую зависят от того, какой материал для их изготовления будет использоваться, и какой тип ворот выбран заказчиком.

Типы металлических ворот

Современный рынок предлагает клиентам следующие разновидности конструкции ворот:

  1. Раздвижные (откатные)– створка откатывается в сторону, что позволяет минимизировать затраты полезной площади; в основе такой конструкции лежит использование роликовой либо подвижно-каркасной систем.

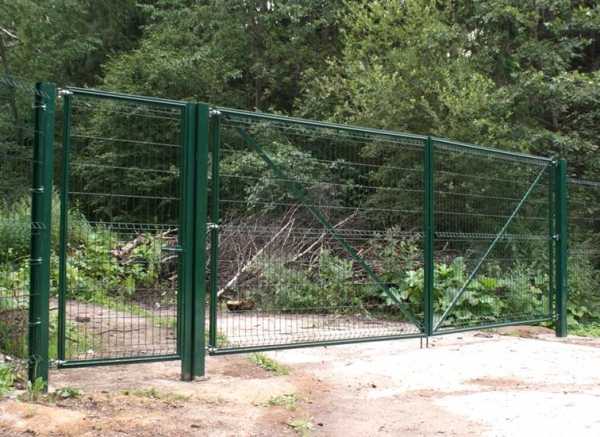

  2. Распашные – двустворчатая или одностворчатая конструкция, которая распахивается внутрь помещения либо наружу, то есть на улицу. Используется преимущественно в таких местах, где нет необходимости экономить занимаемую створками площадь.
  3. Секционные – представляют собой створку, спускающуюся вниз и надежно закрывающую проем ворот. Состоит такая створка из нескольких секций, прочно прикрепленных друг к другу; использование данной конструкции дает возможность минимизировать занимаемое воротами пространство.

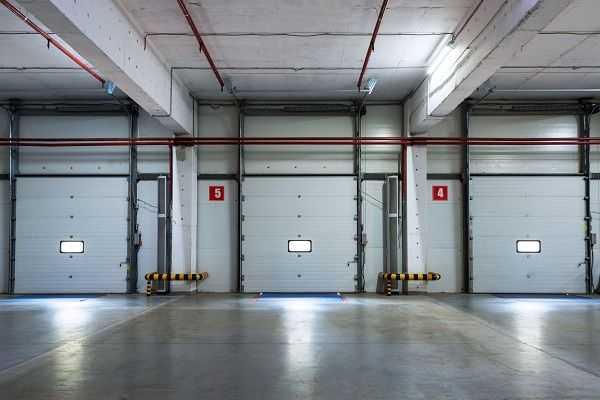

Монтаж секционных ворот

Монтаж секционных ворот позволяет значительно улучшить степень герметизации помещения, что является особенно важным в случае, если сооружение эксплуатируется в условиях снегопадов, дождей и других «капризов природы». Ворота с подъемным механизмом гораздо удобнее откатных ворот, и, кроме того, они отличаются более высокими эксплуатационными свойствами.

Секционные ворота включают в себя следующие элементы:

  • герметизирующее полотно, закрывающее дверной проем;
  • пружинное устройство;
  • направляющие механизмы;
  • система противовесов, которая уравновешивает полотно ворот.

Монтаж электропривода секционных ворот позволяет осуществлять процесс поднятия и закрытия ворот благодаря специальному электронному механизму как ручным, так и автоматизированным способом. Команды для приведения ворот в движение в этом случае подаются при помощи особого пульта.

Встроенный монтаж секционных ворот – оптимальное решение в случае дефицита полезного пространства в вашем помещении: конструктивные характеристики ворот такого типа дают возможность минимизировать затраты площади. Цена таких устройств вполне доступна, что делает их востребованными, как для коммерческого, так и для частного использования.

Разновидности откатных ворот

Монтаж откатных ворот дает возможность минимизировать затраты полезной площади, поэтому является востребованным в местах с ограниченным пространством: такие ворота не загромождают территорию, так как их полотно не является распашным: открывающаяся дверь освобождает путь, уходя параллельно ограждению в сторону.

На сегодняшний день рынок предлагает два вида откатных дверей:

  1. Консольные. Консольный монтаж откатных ворот под ключ заключается в установке специальной балки, которая крепится непосредственно в фундамент: по ней передвигаются «тележки», приводящие в движение створку ворот.
  2. Подвесные. Стоимость монтажа откатных ворот подвесного типа является более низкой, поэтому частные лица и коммерческие предприятия выбирают ворота данного вида чаще, нежели консольные. Конструкция подвесной системы выглядит следующим образом: над воротами располагается горизонтальная направляющая балка, к которой крепится полотно таким образом, что может свободно перемещаться по территории, ограниченной каркасом балки.

И подвесные, и консольные ворота можно снабдить системой как ручного, так и автоматизированного управления. Их можно открывать даже удаленно, используя специальный ключ-брелок, который приводит в движение электрический приводной механизм.

Требования к установке металлических ворот

Строительство – сложная сфера деятельности, которая регламентируется множеством норм и требований. Изготовление и монтаж металлических ворот не является исключением. Для их установки необходимо придерживаться следующих правил:

  1. Изготовление металлических ворот осуществляется с учетом размеров проема, а также габаритов техники, если, к примеру, планируется гараж для спецтехники.

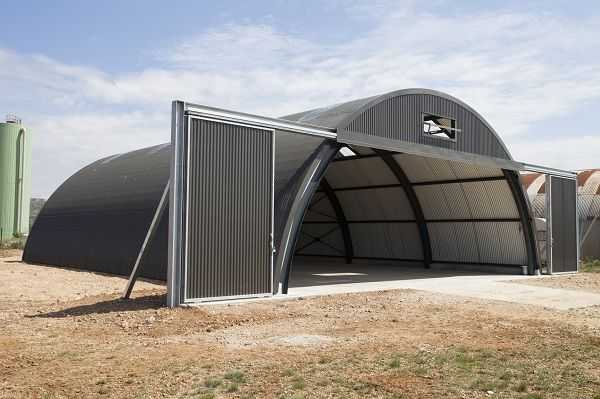

  2. При строительстве теплого ангара ворота также утепляются, в противном случае они станут источником теплопотерь.
  3. Конструкция ворот обязательно должна быть устойчивой к температурным и влажностным перепадам.
  4. Для воротной конструкции важно рассчитать ветровые и снеговые нагрузки, а также учитывать прочность несущих балок ангара для монтажа верхних направляющих.

Как рассчитывается стоимость монтажа ворот?

Многие клиенты заинтересованы получением информации о том, в какую стоимость им выльется монтаж ворот. Дать однозначный ответ на данный вопрос достаточно сложно, так как для составления даже предварительного расчета требуется иметь некоторое количество исходных данных, в частности, знать размеры будущих ворот, разновидность конструкции, механизм их крепления. Также в расчете стоимости важно знать, требуется ли монтаж автоматики на ворота, так как данный параметр оказывает существенное влияние на цену будущей конструкции. К примеру, использование приводного электроэлемента ведет к достаточно большому удорожанию, поэтому монтаж электропривода на ворота тоже является значимой строкой в смете на устройство ворот.

Существуют конструкции, относящиеся к противопожарным воротам: они обеспечивают защиту имущества в случае возгорания, предотвращают горение, и, следовательно, препятствуют поджогу и последующему проникновению на закрытую воротами территорию.

Появились вопросы? Задать их вы можете опытным и квалифицированным специалистам компании «Эвриал» по тел. +7 (495) 374-59-10!

avrial.ru

Металлические ворота своими силами - чертежи, этапы сборки

Ограждение любого участка земли, будь то территория загородного дома или дачи, оснащается технологическими проходами и проездами. Эти элементы упрощают проникновение людей и транспортных средств. В соответствии с общепринятыми нормами калитку и ворота стараются изготавливать из того же материала, который был использован и для монтажа изгороди. Работа с каждым видом этих дверей требует знания различных нюансов. Сегодня расскажем об особенностях изготовления металлических ворот.

Подготовка материала

Для  изготовления распашных видов металлических заграждений своими руками: калиток или ворот, необходимо запастись достаточным количеством различных материалов. Вам обязательно понадобятся профильные стальные трубы квадратного или прямоугольного сечения. Они выпускаются различного размера сечения, что позволяет применить их как при изготовлении каркаса самих створок, так и в качестве стоек, к которым осуществляется их крепление.

Кроме стального профиля, следует отложить несколько листов металла, который использовался вами для изготовления основной изгороди. Как правило, в последние годы, роль самого распространенного металлического материала, нашедшего применение как в строительстве заборов, так и для кровли крыш, успешно играет профлист – гнутые холодным способом листы. Толщина исходных деталей не велика. С целью придания им дополнительной прочности их сгибают, образуя П или U-образные изгибы — своеобразные ребра жесткости.

Последним обязательным элементом изготовления железных и других распашных ворот являются навески – простейшие приспособления, позволяющие передать нагрузку от створок непосредственно на стойки, а так же обеспечивающие их радиальное перемещение при открывании и закрывании.

Кроме перечисленных выше составляющих конструкции стальных ворот, для работы вам потребуется инструмент для резки как листовых деталей, так и труб – болгарка (угловая шлифмашинка). Процесс соединения деталей каркаса створок металлических ворот лучше всего осуществлять сварным швом, изготовление которого невозможно без использования сварочного аппарата. Монтаж профлиста к основанию ворот, изготовленному из стального тонкостенного профиля, можно выполнять, используя специальные саморезы. Они оснащены двумя режущими кромками на острой части стержня. Облегчить их ввинчивание позволит применение аккумуляторного шуруповерта или электродрели.

Установка и бетонирование столбов

Подготовив все выше перечисленные инструменты, приспособления и материалы, можно приступать к работе. Перед изготовлением створок следует очень тщательно промерить образовавшийся проем и установить по его краям основания ворот. Для их изготовления лучше всего использовать толстостенные круглые или квадратные трубы. При общей высоте забора, а, следовательно, и створок ворот, длина указанных выше деталей должна быть не менее 3,5 метра. Избыток в полтора метра необходим для заглубления нижней части стоек в грунт.

Для увеличения срока эксплуатации ворот необходимо соблюдать определенные правила при установке опорных столбов.

  • Во-первых, глубина их погружения должна превышать уровень промерзания почвы.
  • Во-вторых, с помощью специального бура постарайтесь изготовить небольшое утолщение в нижней части ямы, а к торцу столба приварите небольшой дисковый «пятак». Этот шаг поможет лучше укрепить основание ворот в почве.
  • В-третьих, пространство ямы после установки и фиксации столба в вертикальном положении необходимо залить бетонной смесью, предварительно заизолировав стенки ямы рубероидом.
  • И, в-четвертых, навешивание створок можно выполнять только по истечении достаточного количества времени, убедившись, что бетон полностью застыл.

Сборка каркаса металлических ворот

Время схватывания бетонного раствора можно потратить с пользой на изготовление каркаса створок, монтажа профильных листов. Измерьте расстояние между установленными столбами. Вычтите из полученного числа 1-1,5 сантиметра и разделите результат пополам. Полученное число и определит ширину створок. Нарежьте детали из прямоугольной трубы, сделав необходимые поправки с учетом ширины и толщины профиля. Торцы полученных заготовок можно оставить вертикальными, а можно отрезать под углом 45 градусов. Контролируя прямоугольность конструкции, соедините детали створок.

После сборки обязательно проверьте соответствие полученных прямоугольников внутреннему размеру проезда. Навески для крепления ворот можно приобрести в строительном магазине, или изготовить их своими руками, имея под рукой ряд инструментов. Для этого вам понадобится токарный станок по металлу и стальной стержень достаточного диаметра. Отрежьте детали необходимой длины. В одних из них просверлите глухие отверстия, а на других проточите соответствующего диаметра стержни так, чтобы они достаточно легко входили друг в друга.

Некоторые профессиональные токари советуют сделать стержни гораздо короче, чем глубина отверстий, а в полученный зазор установить стальной шарик от подшипника. Этот нехитрый ход значительно снижает трение при открывании и закрывании створок ворот.

С целью придания возможности крепления навесок как к столбам основы металлических ворот, так и к створкам, к ним необходимо приварить небольшие, размером 40×50 мм стальные пластины. При соединении приспособлений сварным швом, отверстия в пластинках можно не просверливать.

Готовые створки можно установить в полученные проемы и разметить места установки навесок. Приварите отдельные детали к столбам и деталям ворот. Проверьте качество выполненных работ. Створки должны свободно перемещаться в проеме, открываясь и закрываясь. Нижняя часть не должна чертить о грунт, в связи с этим створки навешиваются на достаточном расстоянии от земли.

Обшивка основы металлическими листами

После проверки можно приступать к креплению стальных листов. Их крепят к основанию так, чтобы минимизировать зазор до столба и между створками. При необходимости профлист удобно раскраивать вдоль или поперек волны той же болгаркой.

Монтаж ограждения створок старайтесь производить на том же уровне, на котором установлены и листы основной части ограждения. В этом случае внешний вид ворот и забора будут гармонировать.

Часто места проезда и прохода располагают в непосредственной близости друг от друга.

Технология изготовления калитки ничем не отличается от процесса изготовления створок ворот. При ограничении свободного пространства возможно изготовление одной части ворот значительно меньше другой.

В этом случае меньшая из них будет функционально играть роль калитки, а при необходимости, раскрыв обе створки легко получить широкий проезд для автотранспорта.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

nashakrepost.ru

Монтаж металлических ворот

Монтаж металлических ворот кованых

Давно ушли те времена, когда ворота делались из дерева. В настоящее время любой хозяин стремится поставить ворота из металла. Металлические конструкции обладают массой преимуществ по сравнению с деревянными: они могут служить десятилетиями, не требуют за собой особого ухода и выполняют свою главную функцию (защита территории от вторжения непрошеных посетителей) намного лучше, чем это делают деревянные конструкции.

В кузницах Алоис вы можете заказать изготовление и монтаж металлических ворот любого типа - для забора или для гаража. Наш мастер произведет замер и предложит несколько вариантов ворот, наиболее подходящих к вашим условиям. Мы сделаем всю работу быстро, качественно и не дорого.

Что касается дизайна, то у нас вы сможете выбрать типовые варианты таких изделий либо заказать изделия с эксклюзивным дизайном, например, кованые ворота.

Монтаж распашных металлических ворот

Распашные ворота при открывании перемещаются внутрь участка, освобождая въезд для автомобиля или вход на участок для пешехода. Если данное изделие предназначено для гаража, то створки будут открываться наружу.

Распашные ворота стоят дешевле, чем откатные (второй тип металлических ворот, речь о котором пойдёт позже). Благодаря простоте конструкции и монтажа, их стоимость будет в среднем на 20-30% ниже.

Установка распашных ворот состоит из нескольких этапов:

Замеры. Чтобы установить ворота правильно, перед началом работы необходимо выполнить работы по вычислению габаритов и определить точное местоположение ворот. Чтобы выполнить замеры, необходимо взять линейку, карандаш и бумагу, нанести план забора с учетом столбов и прочих элементов ограждающей конструкции, после чего с помощью калькулятора вычислить, сколько места остаётся для ворот и куда их можно будет поставить. Грамотный мастер учтет надежность конструкции, на которую предстоит навесить ворота, а также оценит эффективность защиты. Он же порекомендует конструкцию, материалы, фурнитуру и замки.

Установка столбов. После того, как все замеры будут произведены, можно начинать установку столбов (опор), к которым будут крепиться ворота.

  • Для установки опор необходимо выкопать в земле отверстие (диаметр отверстия зависит, во-первых, от диаметра столба, а во-вторых, зависит ещё и от выбранного типа установки опоры) и установить в него опору.
  • Для надежной фиксации в грунте, столб недостаточно просто засыпать землей, его следует забетонировать смесью, в состав которой помимо бетона обязательно должны входить мелкие кусочки кирпичей и камни.
  • В гараже такие ворота навешиваются на прочную металлическую раму, надежно вмонтированную в стены (если гараж кирпичный).

Установка створок ворот. После того как бетонная смесь полностью затвердеет, можно будет начинать установку створок ворот. Чтобы установить створки ворот в предусмотренном для этого месте, необходимо прикрепить к опорам специальные петли (идут в комплекте с некоторыми столбами, если их нет в комплекте поставки, такие петли можно приобрести в любом строительном магазине), после чего закрепить на них (или приварить к этим петлям) сами створки.

Грунтовка, окрашивание. Последним этапом установки распашных ворот является грунтовка и окрашивание конструкций с целью продления их срока службы и улучшения внешнего вида ограждающей конструкции. После завершения окрашивания и грунтовки и после полного высыхания жидкостей, можно установить в воротах калитку (если такая возможность предусмотрена). Окрашивание, как и весь процесс работы все-таки лучше поручить мастеру. В этом случае вы получите красивые, равномерно прокрашенные створки, которые не будут ржаветь.

Монтаж откатных металлических ворот

Такие конструкции пользуются достаточно большим спросом, что объясняется наличием в таких системах элементов автоматики. Она открывает и закрывает ворота, что, несомненно, удобно, особенно если подразумевается использование тяжёлых металлических конструкций. Установка откатных металлических ворот осуществляется в несколько этапов, о каждом из которых стоит поговорить поподробнее.

Создание фундамента. Откатные металлические ворота, в отличие от распашных, нуждаются в достаточно прочной подземной опоре, способной выдерживать большие нагрузки (общий вес откатных ворот в несколько раз больше, чем аналогичных конструкций распашного типа). Чтобы откатные ворота служили долго и не подводили в самые нужные моменты, перед их установкой необходимо сделать мощный фундамент, для чего необходимо прорыть под местом предполагаемого закрепления ворот достаточно широкую траншею глубиной 1-2 метра, а затем засыпать яму смесью щебня и песка, утрамбовать смесь и залить оставшуюся часть ямы бетоном.

Установка запоров. Чтобы ворота не открывались и закрывались сами по себе, а делали это только тогда, когда это необходимо, на внутренние стороны металлических конструкций необходимо установить запоры (щеколды, болты и иные типы запоров) и установить на них ограничители, чтобы створки ворот не могли свободно перемещаться.

Монтаж стоек. Створки ворот крепятся, как правило, на специальных стойках, которые уходят под землю и входят в специальные трубы, которые опираются на фундамент. Чтобы закрепить стойку на положенном для этого месте, необходимо прорыть в этом месте небольшое отверстие, диаметр которого должен быть чуть больше диаметра стойки, и забить туда саму стойку так, чтобы она входила в трубу. После завершения процедуры можно сделать в верхней части конструкций косую прорезь и закрепить на этом месте фасонную защёлку, которая не даст сместить нижней части створки ворот при перемещении её верхней части.

Установка шпингалетов. Многие откатные металлические ворота, установленные по неправильной технологии или при установке которых были допущены серьёзные ошибки, не могут долго находиться в закрытом состоянии, постоянно открываясь. Чтобы этого не происходило, в конце процедуры установки откатных металлических ворот необходимо закрепить на стойках ворот несколько шпингалетов, которые будут удерживать створки ворот в закрытом состоянии и препятствовать таким образом их открыванию.

Установка ворот такого типа должна проводиться исключительно специалистами, особенно если речь идет о гараже. Такие случаи, кокгда неправильно смонтированные ворота заклинивало, не редкость. Бывали даже случаи гибели людей, которые не могли выбраться из закрытого наглухо помещения. Кроме этого, любые перекосы и изъяны рано или поздно приведут к порче автоматики, и ремонт обойдется гораздо дороже, чем плата за монтаж ворот, отданная мастеру.

www.alois-kovka.ru

Установка металлических ворот. > %

 Установка металлических ворот в зимний период.

Если посмотреть статистику Яндекса по запросу »Установка металлических ворот» то можно проследить закономерность,  которая исключает одну из ошибок монтажа металлических ворот. Следуя логике запросов, работы по установке распашных ворот производят в теплый период года. Металл ворот в это время нагрет. Зазор, устанавливаемый при монтаже между полотнами, в холодный период года увеличится, но это не повлияет на закрывание ворот.

зазор между полотнами металлических ворот

Намного хуже, когда ворота вы устанавливаете зимой. Зазор между полотнами ворот обычно делают без учета летнего расширения металла. Так были установлены ворота на снимке. Снимок ворот сделан в начале весны. Зазор между металлом в  один миллиметр. Не факт, что ворота откроются при максимальной летней температуре.

 Монтаж ворот.

При монтаже этих ворот была допущена еще одна ошибка. Вернее, ошибка была допущена при устройстве бетонных столбов, к которым производится крепление ворот.

Схема устройства бетонных столбов была незатейлива. В вырытые ямы, залили бетон из миксеров, установили металлические трубы. На следующий день вокруг трубы установили короб и залили еще раз бетонную смесь. Уход за бетонномне производился, что привело к снижению его прочности наполовину. К  металлической стойке не были приварены анкера, для дополнительного крепления в бетоне.

Крепление металлических ворот к бетонному столбу

Все это привело, в процессе эксплуатации, к обрушению бетона и вырыванию трубы под тяжестью металлических ворот.



101ohibka.ru
