Монтаж металлической лестницы – Лестницы из металла своими руками на второй этаж: чертежи монтаж

изготовление, инструкция по монтажу + фото

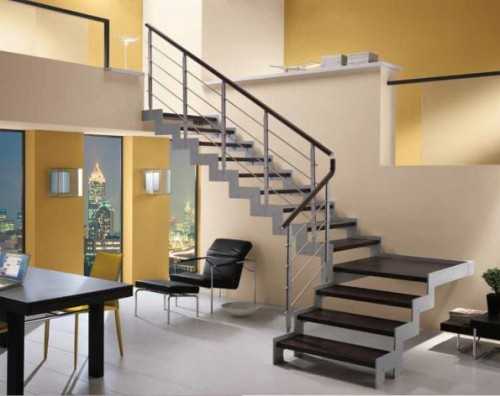

Металл является превосходным материалом, из него можно собрать множество различных конструкций, которые будут отличаться своей надежностью и длительным сроком эксплуатации. Из данного материала можно с легкостью изготовить не только малогабаритную легкую лестницу, а также основательную конструкцию любой сложности.

Лестница, собранная по инструкции, с учетом всех архитектурных особенностей дома, прекрасно впишется в любой интерьер как внутри дома, так и вне его. Главным плюсом металлической лестницы можно считать то, что ее с легкостью можно собрать самостоятельно, не используя при этом специфические материалы или инструменты. Сварка лестницы не займет много времени, а вот радовать будет долгие годы.

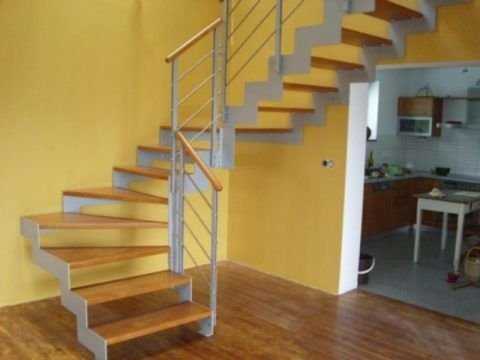

Особенности металлических лестниц

Для начала немного отложим в сторону вопрос, как сварить лестницу, и посмотрим, какими особенностями обладают металлические лестницы, обращая внимание на то, как соединяются их главные элементы. Чтобы более четко их понимать, лучше всего составить несколько чертежей предполагаемой конструкции. Они не должны быть сложными для самостоятельного исполнения.

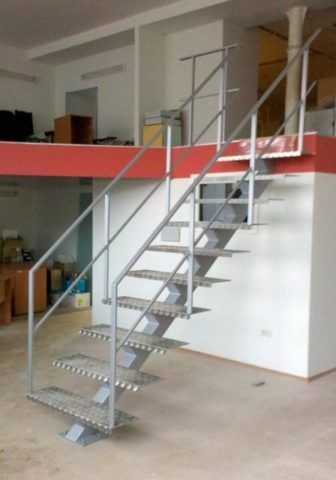

Лестницу можно сварить самому

Для начала следует рассчитать ряд показателей:

• ширину и высоту ступени;
• общий уклон будущей конструкции;
• как будут размещаться ступени относительно друг друга.

Расчет такой конструкции довольно стандартный. При самостоятельном составлении чертежа стоит более пристально обратить свое внимание на верное распределение нагрузки и места размещения дополнительных соединений.

Так вы сделаете конструкцию более безопасной.

К главным особенностям металлических лестниц можно отнести:

1. Их надежность.
2. Большое количество дизайнерских проектов.
3. Возможность сочетания металла с другими материалами.
4. Их длительный срок службы.
5. Простой и быстрый монтаж всей конструкции.

В данном видео вы узнаете, как сварить лестницу:

Требования к конструкциям

Особенности конструкции лестницы, сделанной из металла, бетона или дерева, особо не отличаются друг от друга. Следовательно, принцип проектирования и просчет всех межэтажных конструкций совершенно одинаковые, несмотря на выбранные вами материалы. Рассмотрим типовые требования, которые применяются к ним:

1. В загородных домах и коттеджах ширина лестницы должна максимально составлять 900 мм.
2. Важно, чтобы уклон одного лестничного марша всегда оставался постоянным.
3. Высота ступеней для дома должна составлять 160-180 мм.
4. Минимальный показатель глубины ступеней составляет 270 мм.
5. Боковые ограждения должны выдерживать нагрузку до 100 кг.
6. Оптимальное расстояние между стойками ограждения составляет 120 мм, максимальное – 150 мм.

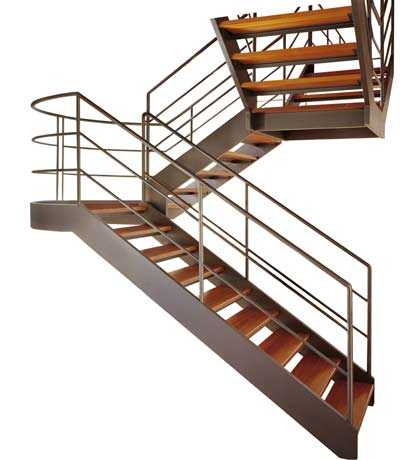

Маршевые металлические лестницы

Маршевые металлические лестницы делаются как на тетивах, так и на косоурах. В первом варианте необходимо крепить ступени к внутренней стороне опорной балки. Во втором варианте ступени крепятся сверху с помощью сварки, оставляя торцы открытыми. Такая конструкция будет более прочной, поэтому можно использовать только один косоур, но изготавливать ее будет сложнее.

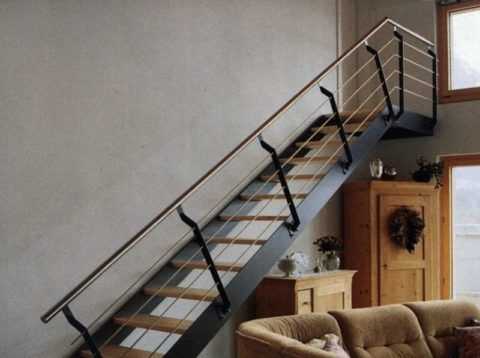

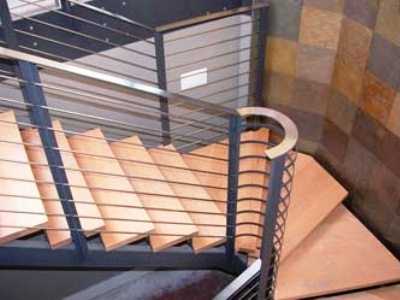

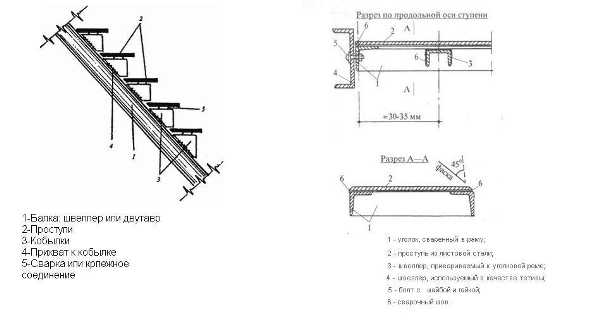

Конструкция на тетивах

Опорными балками чаще всего выступают швеллеры. Их необходимо крепить параллельно друг к другу. Одна из них прикрепляется к верхней балке, а вторая – к нижней плите. Важно, чтобы максимальный угол наклона всей конструкции не превышал 45°. Основу для ступеней необходимо приварить строго по уровню с внутренней стороны опорной балки. Если опустить этот момент, то по ним будет неудобно ходить. Идеальной считается высота одной ступени 18 см, а ее ширина – 30 см.

Для лестниц, которые находятся внутри жилого помещения, специалисты советуют комбинировать металлические тетивы со ступенями из дерева.

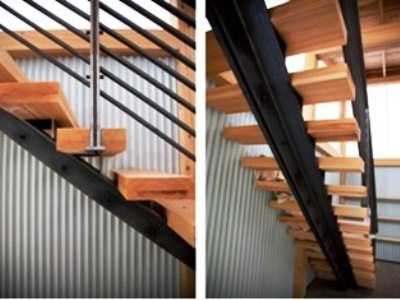

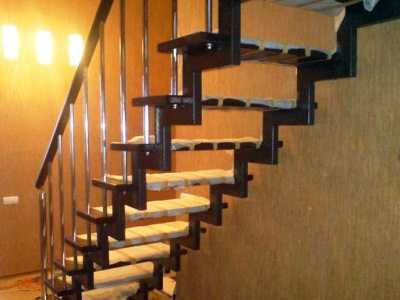

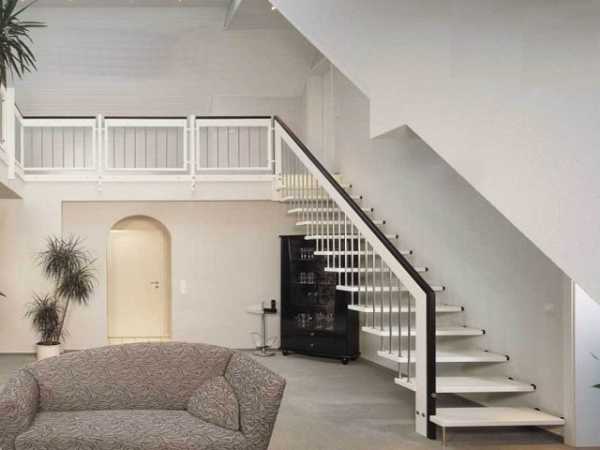

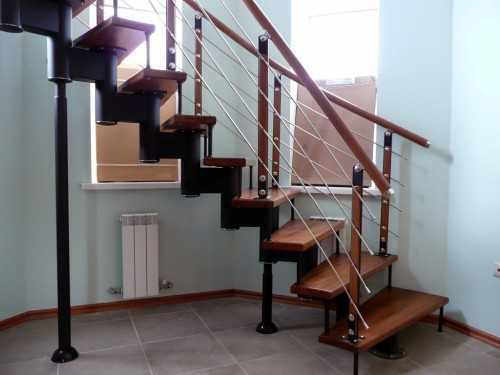

Особой популярностью пользуется конструкция с использованием одной тетивы, а ступени крепятся сразу к стене с помощью бетонных колец.

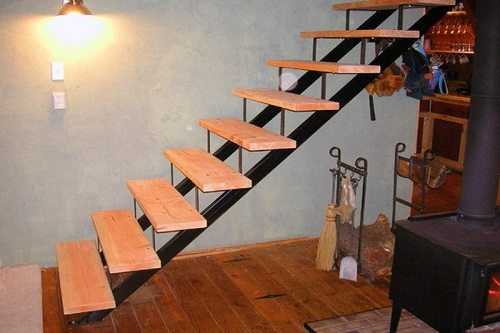

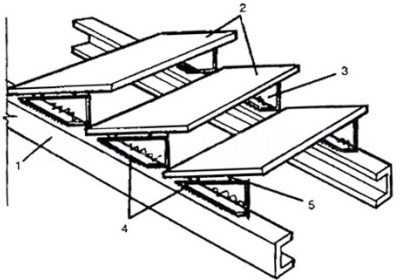

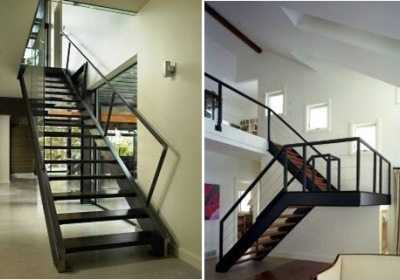

Конструкция на косоурах

Лестница на косоурах создается по тому же принципу и с теми же материалами, что и лестница на тетивах. Два косоура устанавливаются так же, как и тетивы, только при этом задействуется не вся ширина марша, поэтому нет необходимости закрывать опорными балками торцы ступеней. Опоры для них изготавливаются из металлических уголков, согнутых под углом 90°, которые после необходимо приварить к опоре. С помощью строительного уровня проверяем их горизонтальное положение по отношению к балке.

Косоуры очень просты в изготовлении при умении правильно пользоваться сварочным аппаратом. Очень оригинально выглядят косоуры, сделанные из цельного металлического листа, который разрезается с помощью лазера.

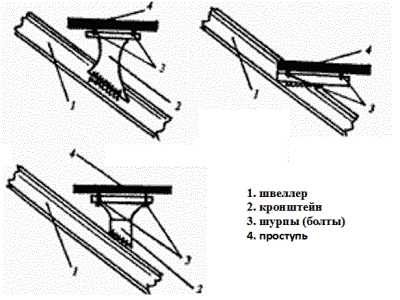

Существует еще один вариант, как прикрепить ступени к косоурам. Он состоит в следующем:

1. В первую очередь необходимо приварить стойки непосредственно к опорным балкам. Важно, чтобы высота стоек была равна высоте будущих ступенек.
2. Затем варятся четырехугольные рамы из уголков.
3. Далее рамы необходимо приварить с одной стороны к стойке, а с другой – к опорной балке.

Используя такой метод, можно создавать множество оригинальных конструкций для своего дома.

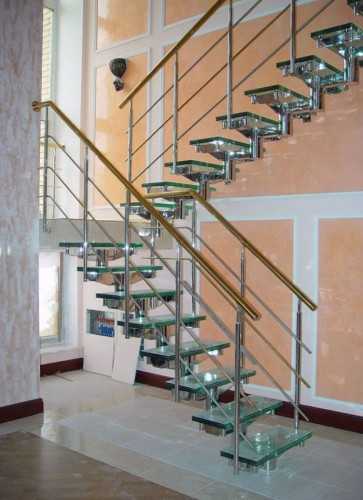

Ступени, перила и ограждения

При изготовлении металлических ступеней важно следить за тем, чтобы толщина материала была не меньше 3 мм, а его поверхность должна быть рифлёной. Чтобы сделать их более безопасными, можно использовать специальное противоскользящее покрытие. Им может являться коврик из каучука, накладка из резиновой крошки или абразивная клейкая лента. Такие покрытия не только защитят ваших домочадцев от травм, но и будут служить украшением наружной лестницы.

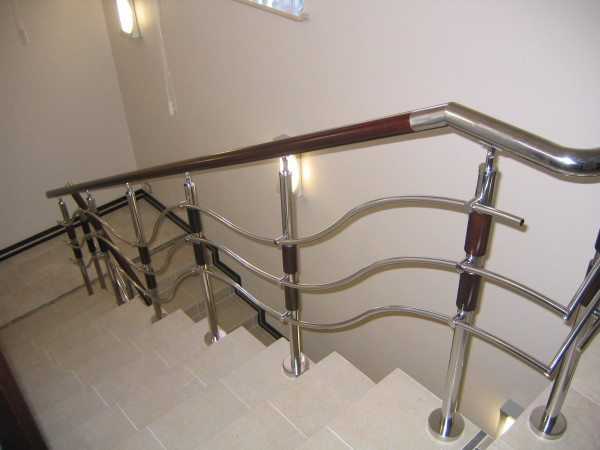

При сварке перил есть несколько нюансов

Металлические ступеньки крепятся к основанию за счет саморезов. Важно понимать, что такие конструкции чаще всего применяют для наружных лестниц. Внутри дома лучше всего использовать как основной материал, дерево – оно более приятно с эстетической стороны, и по нему удобнее ходить. Такие ступени также крепятся саморезами.

Перила, сделанные из металла, необходимо монтировать при помощи сварки или болтов. В качестве материала ограждающей конструкции лучше всего брать трубы, арматурные прутья и любые другие изделия металлопроката.

Важно: при использовании металлических трубок обращайте внимание на их диаметр, он должен быть от 35 до 80 мм. Их можно покрывать пластиком, чтобы перила стали приятнее на ощупь.

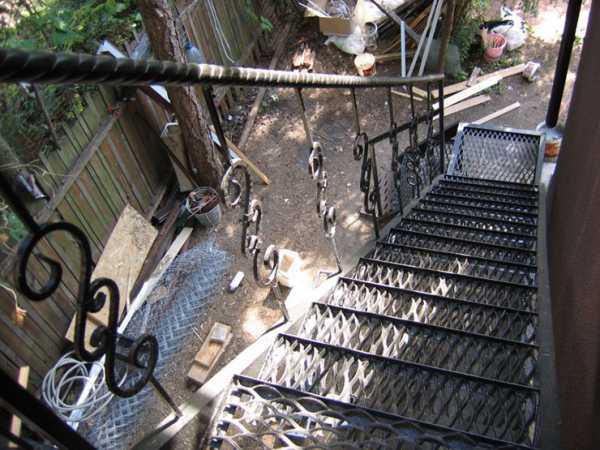

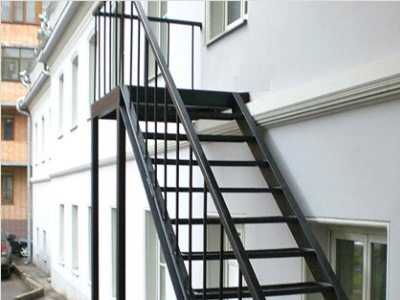

Для наружных лестниц рекомендуется изготавливать перила из нержавеющей стали или того же металла, что и сама конструкция. Допускается использование оригинальных кованых конструкций.

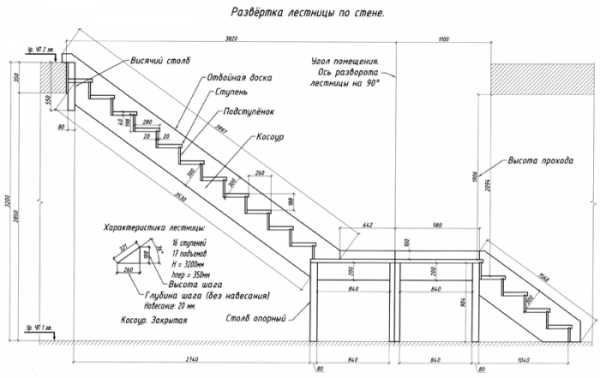

Расчеты и чертежи

Для разработки проекта металлической лестницы необходимо тщательно прорисовать чертежи в двух проекциях:

• вертикальной;
• горизонтальной.

Если вы используете графику для расчета параметров, необходимо потом сопоставить обе картинки в таком масштабе, чтобы потом не возникло проблем с их переносом на ось координат. Такой подход поможет безошибочно определить приблизительное расположение и величину ступеней.

При расчете параметров лестницы из металла обязательно учитывайте следующие моменты:

1. Общее число ступеней. Оно рассчитывается примерно и может корректироваться при монтаже. Для этого делим длину пролета на высоту одной ступени, которая заложена в чертеже.

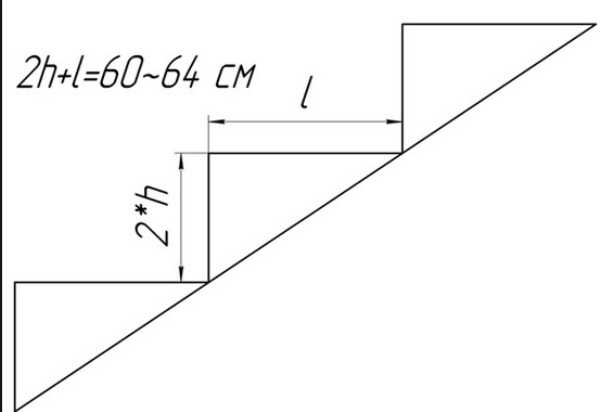

2. Лестничный шаг – это расстояние, на которое будет наступать нога человека во время хождения по ступеням. Оно в среднем составляет 65 см.
3. Ширина проступи. Глубина ступени должна быть такой, чтобы нога надежно закреплялась на поверхности.
4. Высота ступени. Она также включает в себя интервал между двумя ярусами.
5. Длина ступени. Обратите внимание, что ширина конструкции должна быть рассчитана на свободный подъем человека с грузом до необходимого этажа.

Самостоятельно делая расчеты желательно пользоваться калькулятором для расчета лестниц.

Оборудование, инструменты и материалы

Далее необходимо понять, какое оборудование, инструменты и материалы понадобятся для изготовления сварной лестницы своими руками. Нужно будет подготовить:

• лестницу;
• ручной сварочный аппарат с электродами для постоянного тока диаметром 1,6 и 3,2 мм;
• защитную маску сварщика, рукавицы и очки;
• болгарку с дисками 125×1,6 мм;
• диски для шлифования диаметром 125 мм;
• дрель со сверлами для металла;
• металлический надежный стол;
• тиски;
• струбцину с регулировочной высотой до 800 мм;
• Уайт-спирит;
• грунтовку;
• краску для металла;
• карандаш;
• рулетку, линейку и угольник.

Создание металлической лестницы своими руками с помощью сварки

Самостоятельная сборка металлической лестницы не займет у вас много времени и сил, если четко следовать всем инструкциям. Для начала приготовьте все необходимые материалы и инструменты, главным из которых будет являться сварочный аппарат.

Новичкам можно посоветовать воспользоваться аппаратом инверторного типа – с ним проще всего обращаться, а для более опытных строителей выбор аппарата остается на их усмотрение.

Изготовление и нарезка заготовок и деталей

Перед тем как приступить к непосредственной сварке металлической лестницы своими руками, необходимо сразу определиться с ее конструкцией, количеством маршей и ступеней, общим дизайном, формой и т.д. А уже, исходя из полученной информации, понять, какие инструменты будут необходимы и какое количество материала.

Самой простой считается конструкция, которая состоит из несущего каркаса. Его изготавливают из широкой трубы или швеллера, которые необходимо установить в виде косоуров, а после к ним, строго параллельно полу, привариваются ступени из металла.

Не забываем заготовить все нужные детали

Если вы планируете устанавливать одномаршевую лестницу, вам потребуется пара швеллеров одинаковой длины, прямоугольная сварная труба шириной 80 см или квадратная труба из стали. Далее сделайте заготовки для ступеней из гладкой стали с прорезями.

Помимо этого, вам пригодится грунтовка, дополнительные сварочные электроды, сварочные и шлифовальные диски для болгарки и прочее. Только после можно приступать непосредственно к самому процессу сооружения металлической лестницы.

Производство сварочных работ

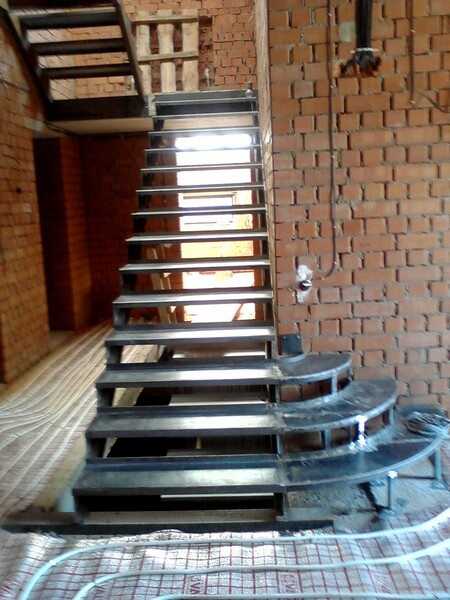

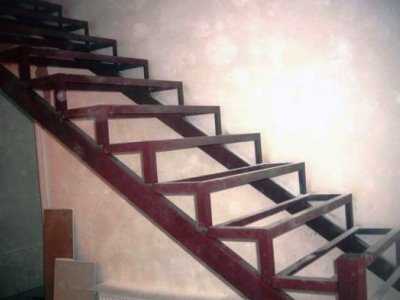

Создание лестницы из металла своими руками необходимо начинать с изготовления каркаса. Для этого необходимо взять швеллера, длина которых должна быть заранее просчитана на подготовительном этапе, и поставить их на ребро. Далее с помощью электродугового сварочного аппарата приваривают уголки, которые будут являться основанием для установки ступеней.

Сверху на них монтируются стальные ступени, сделанные из гладкого металла с прорезями. Также можно использовать любой другой материал, который предусмотрен вашим дизайн-проектом. Важно, чтобы все ступени были строго параллельны полу, поэтому обращайте внимание на прямые углы.

После этого можно заняться изготовлением перил и ограждений. Они делаются с помощью сварки квадратных металлических труб, а после их необходимо прикрепить на нужное место с помощью все той же сварки.

На завершающем этапе лестница устанавливается в уже подготовленный для этого проем, после чего надежно закрепляется анкерными болтами.

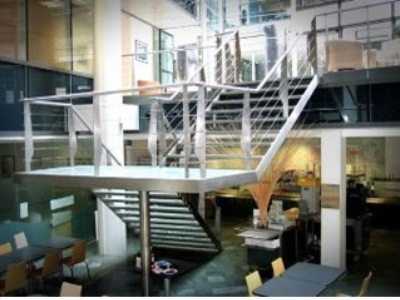

При изготовлении лестницы в несколько маршей или с наличием промежуточных площадок нужно заранее просчитать, как конструкция будет крепиться к стене или размещаться на вертикальных опорах.

Окончательная обработка лестницы

Изготовление основного металлического каркаса лестницы и его непосредственный монтаж – конечно, большая часть работы, но далеко не самая главная. Не стоит недооценивать роль финишной отделки. Она обеспечит уже готовую конструкцию надежной защитой от коррозии металла и придаст лестнице ее финальный внешний вид.

На этом этапе производится заключительная обработка всех сварочных швов, выступающих частей, острых углов и шероховатостей. В этих целях необходимо воспользоваться болгаркой с наждачным кругом, которая поможет все тщательно зачистить.

Далее следует провести обработку всех металлических поверхностей от коррозии. Сначала нужно их обезжирить, а потом обработать специальным раствором для преобразования ржавчины. После наносим на просушенную поверхность грунтовку для металла.

На последнем этапе остается только заняться непосредственно декором лестницы. Для этого можно использовать любые оригинальные варианты отделки по вашему вкусу. Например, использовать художественную ковку для перил, необычный цвет краски или редкий сорт дерева для изготовления ступеней – можно проявить всю свою фантазию. Главное, помните, что внутренняя лестница должна сочетаться с интерьером помещения, в котором она расположена, а уличная лестница не должна выделяться из общей архитектуры дома.

prolestnici.com

Изготовление металлических лестниц: от проекта до монтажа

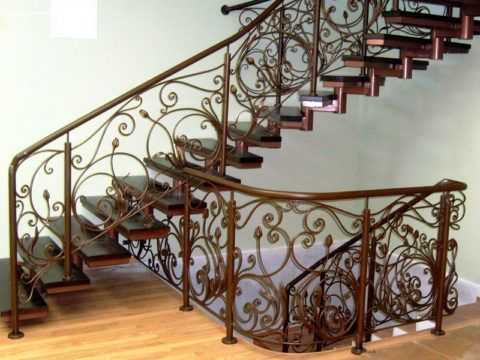

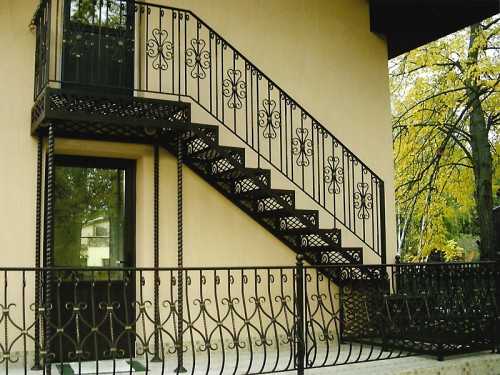

Кованая металлическая конструкция

Частный дом из двух или трех этажей можно встретить достаточно часто. Это удобно при небольшом участке, для создания жилья с большой площадью. В этом случае необходимым элементом является лестница. Металлическая конструкция —  универсальное сооружение.

Она используется для оборудования парадных, черных и запасных входов, подъемов на этажи. Самостоятельное изготовление металлических лестниц — довольно сложный процесс. Некоторые нюансы проведения работ подскажет статья.

Содержание статьи

Общие требования к конструкциям

По конструктивным особенностям металлические, деревянные или бетонные лестницы ничем не отличаются. При проектировании и расчете межэтажных конструкций из разных материалов ГОСТы и СНиПы предъявляют одинаковые требования.

К ним относятся:

• Минимальная ширина лестницы составляет 900 мм;
• В пролете количество ступенек может колебаться от 3 до 17, желательно нечетное число;
• Уклон всех лестничных маршей в одной конструкции, делается постоянным;
• Для правильного выбора угла наклона сооружения можно воспользоваться схемой, представленной ниже. Идеально если он составляет 25-45°;
• Оптимальная высота ступенек должна быть в пределах от 150 до 220 мм, отклонение высоты между ступеньками в одной лестнице — не более 5 мм;
• Ширина ступенек, минимум — 250 мм, для чердака и подвала допускается 200 мм;
• Высота ограждения лестницы и переходных площадок – от 900 до 1100 мм. При этом оно должно выдерживать боковую нагрузку до 100 кг;
• Между стойками ограждения расстояние не должно быть более 150 мм, а для детей – 120 мм.

Типы конструкций

Изготовление лестниц из металла для своего дома может выполняться двумя способами: сваркой и стяжкой на болтовые соединения. При этом конструкции могут быть самые разные.

Некоторые из них представлены в таблице:

Тип лестницы	Особенности
На металлических косоурах	Косоуры представляют собой опоры, на которые сверху крепятся ступеньки. Это наиболее популярный тип элементов лестничного марша для межэтажной конструкции.
На одном косоуре	В этом случае опора для ступенек изготавливается из швеллера, двутавра или квадратной трубы и размещается по центру ступеней. Такие конструкции смотрятся легкими и воздушными, выдерживая при этом серьезные нагрузки.
На тетивах	Тетива – опоры, к которым ступени крепятся с боков.
На больцах	Это бескаркасная конструкция, ступени у которой крепятся непосредственно к стене больцами, представляющими собой специальные длинные болты.

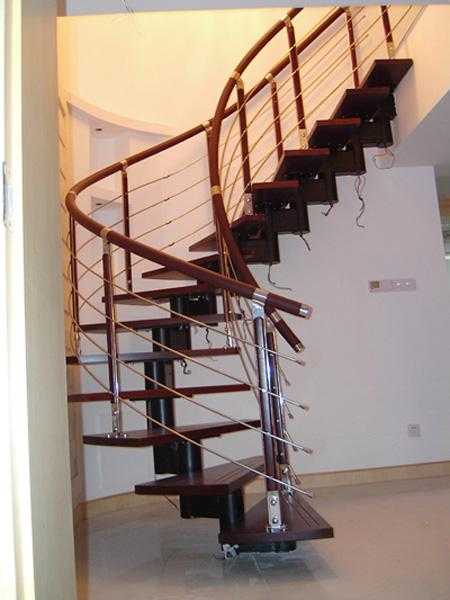

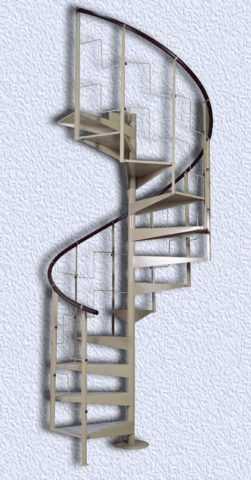

Винтовые	Несущим элементом такой конструкции является опорная стойка, расположенная в центральной части лестницы, как видно на фото.

Расчет, изготовление и монтаж металлических лестниц можно сделать самостоятельно для любой конструкции, но наибольшую сложность представляет винтовой вариант. Его достаточно непросто спроектировать и смонтировать.

Совет: Проектирование и сооружение винтовой металлической лестницы следует поручить профессионалам.

Маршевые металлические лестницы бывают:

• Однопролетные;
• Двухпролетные;
• Многопролетные.

При отсутствии опыта, начинать лучше с прямой, более простой, одномаршевой конструкции.

Расчет конструкции

В проектных организациях применяются специальные компьютерные программы. С их помощью можно создавать 3D модели конструкции.

Они позволяют легко изменить, при необходимости параметры как отдельных элементов, так и всей лестницы. После принятия окончательного варианта, на компьютере разрабатываются рабочие чертежи и спецификация металлической лестницы.

При отсутствии компьютера, все расчеты и разработка чертежей выполняются вручную. Самая простая конструкция — прямая одномаршевая лестница. При этом рекомендуемые размеры ширины и высоты ступенек выбираются по СНиПу.

Далее, перед тем, как изготовить металлическую лестницу своими руками:

• Измеряется размер по горизонтали от начала лестницы до ее конца на полу первого этажа, обозначив эту величину буквой a;
• Определяется высота между этажами по «полу» — буква b;
• Для примера; a = 400 см, b = 250 см;
• Вычисляется длина лестницы. При этом стоит иметь в виду, что оптимальный угол наклона должен быть в пределах 30° — 45°. По теореме Пифагора определяется длина лестницы — с: с² = а² + b ², тогда с = √400² + 250² = 472 см.

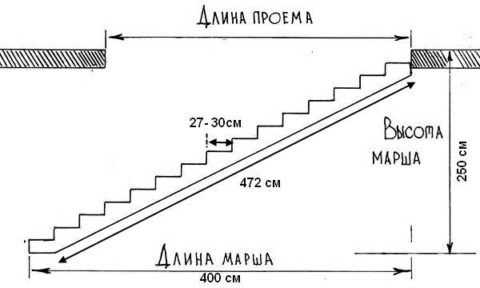

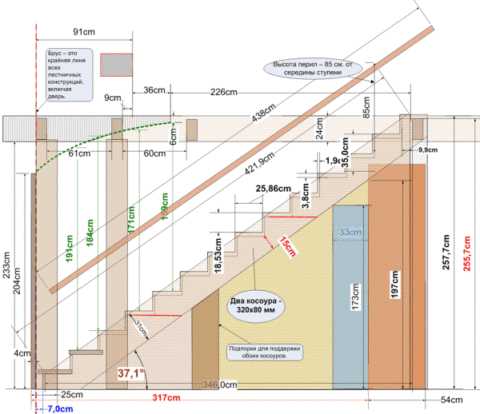

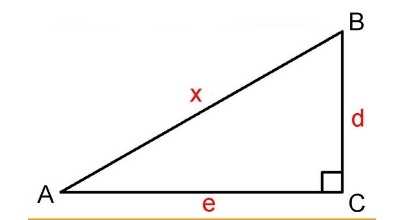

Схема для определения длины лестницы

После этого необходимо:

• Подобрать оптимальное число ступенек. При такой длине марша их количество может составлять 14, при высоте ступенек 179 мм, или 15 – при высоте, равной 167 мм
• Выбирая вариант с 15 ступеньками, определяется их глубина. Для этого: 4000/15 = 267 мм;

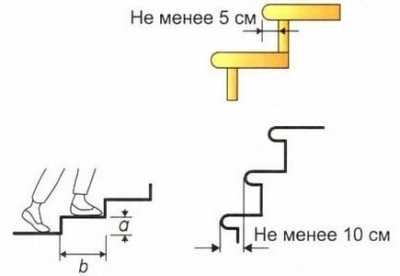

• Ширина ступенек – 267 мм увеличивается на велчину их свеса — часть верхней ступеньки, нависающей над нижней. Его оптимальный размер составляет от 30 до 40 мм.

Такими простыми расчетами получаются основные размеры, необходимые для подсчета количества материалов.

В приведенном примере понадобится такой материал изготовления металлической лестницы:

• Для двух косоуров потребуется квадратная профильная труба, длиной 2 х 472 = 944 см;
• Для сварки опор под ступеньки или кобылок используются уголки;
• Для усиления конструкции можно приобрести арматуру;
• Для ступенек и подступенков берется листовая сталь, толщиной 4-мм;
• Для обшивки ступенек — дерево.

Подобрав необходимый материал, определив предварительно его количество, составляется смета на изготовление металлической лестницы. После проведения необходимых расчетов и приобретения материалов, можно начинать изготовление металлической лестницы на второй этаж.

Подготовка оборудования, инструментов и вспомогательных материалов

Перед тем, как изготовить лестницу из металла, помимо материалов для конструкции понадобятся:

• Ручной сварочный аппарат с набором электродов диаметром 1,6 мм и 3,2 мм, для постоянного тока;
• Для защиты сварщика: специальная маска, очки защитные, рукавицы;
• Болгарка с отрезными дисками, диаметром 125 мм, толщиной 1,6 мм;
• Диски для шлифовки металлических поверхностей диаметром 125 мм;
• Электрическая дрель и набор сверл по металлу;
• Прочный металлический стол, для удобства сборки конструкции;
• Струбцина для сборки лестницы с диапазоном регулировки от 0 до 800 мм;
• Слесарные тиски;
• Рулетка;
• Угольник;
• Карандаш;
• Грунтовка по металлу;
• Уайт-спирит;
• Краска.

Совет: Изготовление металлических лестниц своими руками следует выполнять с противоскользящим покрытием ступенек. Для этого используется рифленая сталь, ребристый или решетчатый настил. Оптимальный вариант – обшивка ступенек деревом.

Изготовление металлической лестницы

Проект металлической лестницы

Какой бы проект конструкции не был выбран на металлические лестницы, технология изготовления их предлагает такой порядок:

• Резка заготовок сразу для всей конструкции;
• Изготовление кобылок;
• Сварка уголков для опор ступенек;
• Монтаж косоуров;
• Сборка и сварка ступенек и ограждения;
• Шлифовка и зачистка сварных швов;
• Грунтовка и покраска.

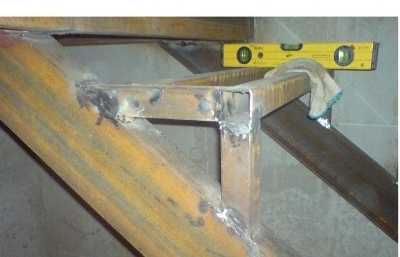

Изготовление металлоконструкций лестницы стоит начинать со сборки и сварки узлов для крепления ступеней или кобылок. При этом не допускаются перекосы и неточности, которые могут испортить лестницу. Кобылки выполняются одинаковыми и зеркально друг к другу.

При их изготовлении из стального уголка необходимо:

• Вырезать выборки;
• Состыковать уголки между собой;
• Получились Г-образные жесткие сварные узлы, у которых полки уголков направлены вниз и внутрь;
• Для выбранного примера потребуется 15 пар кобылок, состоящих из одной опоры левой и одной правой;
• Привариваются кронштейны для установки ступенек;
• Крепятся из уголков поперечные перекладины между всеми парами кобылок;
• Для усиления прочности конструкции, можно использовать небольшие косынки, устанавливаемые снизу ступенек к каждому косоуру;
• На ребре квадратной трубы делается разметка — по ней будут привариваться кобылки к ребрам косоуров;
• Приставляется труба к первому косоуру и привариваются к ней кобылки, размечается второй косоур. Таким образом получается четкая геометрия всех элементов.

Совет: Если необходимо выполнять изготовление лестницы из металла на второй этаж шириной больше 1,2 м, следует по центру ступенек предусмотреть установку третьего косоура.

• При ширине лестницы 900 мм, вполне достаточно двух косоуров;
• Привариваются кобылки на второй косоур. Их установка проверяется по уровню;
• Нижним концом косоуры привариваются на опорную платформу. В зданиях с бетонным основанием такую платформу можно устанавливать в бетоне;
• Верхний конец крепится к опорной стойке, закрепленной к межэтажному перекрытию стальными анкерами;
• Кобылки снова проверяются по уровню;
• При изготовлении металлической лестницы в пристенном варианте, дополнительную жесткость можно обеспечить приваркой одного косоура к кронштейнам, который прочно закреплен на стене;
• Приварка ступенек к кобылкам. При креплении деревянных ступенек они крепятся болтами;
• Верхняя ступенька ставится от стены на минимальном расстоянии. При этом необходимо оставить между стеной и ступенькой зазор, чтобы в нем мог пройти лист обоев, для проведения отделочных работ;
• Сбоку металлической лестницы приваривается ограждение
• Все места сварки шлифуются, удаляются заусенцы, зазубрины.
• Сметаются щеткой частицы металла;
• Конструкция грунтуется и окрашивается в нужный цвет;
• После высыхания краски устанавливаются деревянные ступеньки.

Декорирование лестницы из металла на второй этаж, обшивку ступенек деревом, следует проводить при чистовой отделке дома.

Особенности изготовления лестниц из алюминия

Лестница из алюминия на второй этаж

Деревянные лестницы, которые отличаются легкостью и надежностью, все чаще заменяются конструкциями, изготовленными из алюминия с добавлением дюраля, магния, кремния.

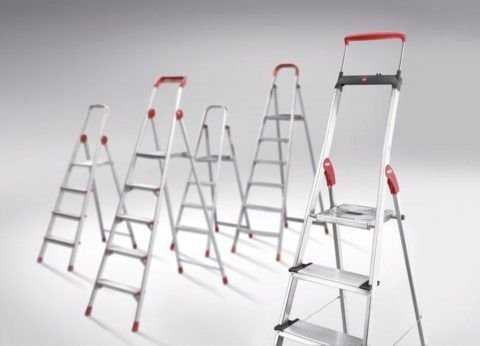

Лестницы алюминиевые переносные

Изделия отличаются высокой прочностью и большим сроком эксплуатации, но цена их больше деревянных аналогов. При таком сочетании материалов, лестницы приобретают особую прочность, износостойкость, им не требуется дополнительный уход.

По виду алюминиевые лестницы могут состоять из нескольких секций, количество которых бывает от одной до четырех, с числом ступенек от 6 до 25. Обычно такие конструкции эксплуатируются для производства работ на высоте.

При выборе лестницы из алюминия, изготовление изделия выполняется из специального анодированного металла. Материал покрывается оксидной пленкой, защищающей его от механических повреждений, предотвращающей негативное влияние внешних факторов. Нижние концы опор защищаются резиновыми наконечниками, препятствующими скольжению и делающими конструкцию значительно устойчивей.

Чтобы обеспечить безопасность при работе на высоте, инструкция по изготовлению алюминиевых лестниц, рекомендует устанавливать широкие, рифленые ступеньки. Такая конструкция, при незначительном весе, может выдерживать нагрузки до 150 кг.

Ступеньки лестницы достаточно надежно фиксируются к основе, а применяемые ограничители исключают риски самопроизвольного раскладывания изделия. Заглушки, устанавливаемые на стойках, препятствуют попаданию в элементы разного мусора и пыли. По завершении работ, приспособление очищается, складывается, убирается в любое помещение до проведения следующих работ.

Как правильно составить договор на изготовление металлической лестницы из любого материала, собрать и установить конструкцию в своем доме, показывает видео в этой статье.

При кажущейся простоте лестницы, изготовление из металла, требует аккуратности и внимательности. Качественно проведенные сварочные работы могут гарантировать длительный период эксплуатации конструкции. А для длительного сохранения металлических элементов лестницы помогает антикоррозийное покрытие.

olestnicah.ru

монтаж конструкций (фото и видео)

В наши дни изготовление металлических лестниц стало особенно популярным. Из металла  делают чердачные, кровельные, пожарные, а также внутренние и прочие лестницы. Это объясняется их прочностью, надежностью и привлекательным внешним видом.

Имея определенные навыки работы с металлом, изготовить металлическую лестницу можно даже самостоятельно. Причем, в умелых руках эта конструкция может стать настоящим произведением искусства, способным украсить интерьер или приусадебный участок.

Металлическая лестница

Конечно, вряд ли можно будет похвастаться идеальным выполнением первой работы, однако, последующее изготовление лестниц из металла будет куда более качественным. Далее мы поэтапно рассмотрим технологию изготовления таких лестниц.

Расчет лестницы

Итак, в первую очередь готовое изделие должно отвечать определенным требованиям:

• Высокое качество.
• Удобство и безопасность эксплуатации.
• Долговечность.
• Красивый внешний вид лестницы.
• Компактность (если необходимо возвести внутреннюю лестницу в небольшом доме).

В соответствии с этими требованиями необходимо создать проект будущей лестницы. Существуют различные варианты конструкций:

• на больцах;
• на косоурах;
• на тетивах;
• с заделкой в стену;
• винтовые;
• лестницы на тросах.

Регулирует изготовление и монтаж металлических лестниц разных типов соответствующий ГОСТ для каждого подкласса, к примеру, ГОСТ 23120-78 распространяется на маршевые лестницы, площадки и ограждения.

Красивые лестницы – обзор деревянных и кованых творений

Кроме того, в отдельных документах указаны требования к сварным швам, ограждениям лестниц и другим важным элементам. Конечно, при домашнем строительстве мало кто придерживается всех этих норм, но все равно следует помнить, что лестница является сооружением повышенной опасности. Поэтому отнестись к ее созданию следует с полной серьезностью.

Зачастую материалы лестницы комбинируют. Это позволяет облегчить конструкцию и придать ей более привлекательный внешний вид. Самыми распространенным являются деревянные лестницы, созданные на основе металлического каркаса.

Как рассчитать нагрузку и габариты

Лучше всего поручить расчет несущей способности конструкции профессионалам, которые смогут провести ее по всем правилам. Если имеется возможность произвести расчет самостоятельно,  то рекомендуется воспользоваться чертежами уже проверенных конструкций.

Лестница вначале разбивается на несколько отдельных элементов и после этого осуществляется  расчет на жесткость и прочность конструкции. В процессе эксплуатации лестницы подвергаются знакопеременным нагрузкам. Прогиб несущих элементов при этом не должен составлять более 1/400. Нагрузка на марши и площадки для жилых домов принимается условно как 300 кг/кв.м.

Параметры ступени лестницы должны удовлетворять требованиям следующей формулы: 2h + a = 0,6 – 0,64 м, где h – высота ступени, a – ее ширина.

На фото – элементарная конструкция с деревянными ступенями

Помимо этого, ширины ступени должно хватать для постановки всей стопы. Как правило, данная величина составляет 200-320 мм. Угол подъема должен обеспечивать безопасность и удобство перемещения. Для жилых помещений он обычно составляет не более 45 градусов, правда, в своих домах этот показатель увеличивают, в целях экономии места.

Расчет металлической лестницы

Количество ступеней зависит от размера ступенек и угла наклона конструкции. Все ступеньки должны быть одинаковой высоты. Несоблюдение этого требования может привести к серьезным травмам, так как при передвижении по лестнице человек использует мышечную память.

Особое внимание следует уделить и ограждению, которое должно обеспечить полную безопасность при передвижении. Поэтому поручни необходимо делать высотой более 0,9 м. Чтобы исключить возможность падения под ограждение, необходимо также установить промежуточные  перекладины.

Рассчитав все размеры лестницы, можно подсчитать какое количество материала понадобится на ее создание. Цена материалов, перемноженная на их количество, позволит узнать стоимость изготовления металлической лестницы.

Если к работе над конструкцией будут привлекаться специалисты, то смета на изготовление металлической лестницы должна быть увеличена еще 15-25% от стоимости материала. Столько будет стоить работа.

Изготовление лестницы

Инструмент

Если вы решили сделать лестницу своими руками, то необходимо подготовить следующий набор инструментов:

• Болгарка;
• Электродрель;
• Сварочный аппарат;
• Ножовки;
• Щетки для зачистки металла;
• Угольники и уровни разной длины;
• Гаечные ключи разных размеров;
• Молотки;
• Защитные очки;
• Сварочная маска и перчатки.

Металлический каркас

Все перечисленные инструменты должен быть как минимум полупрофессионального, а лучше – профессионального уровня. Не стоит экономить на инструменте, так как это может не только усложнить  работу, но и привести к несчастному случаю.

Порядок работы

В качестве примера возьмем конструкцию, которая основывается на поставленных на ребра швеллерах размером 8-10. Для последующей обшивки могут быть использованы деревянные доски. Если лестница будет наружной, то для ступеней потребуются металлические листы с рельефом.

Также понадобится уголок для ограждения и арматура для выполнения опор проступей.

Схема элементарной лестницы

Инструкция выполнения работы выглядит следующим образом:

• В первую очередь необходимо из арматуры сделать кобылки в соответствии с проектными размерами. Эти конгруэнтные друг другу опорные приспособления монтируются на балку.
• К части кобылки, на которую будет ложиться ступень, необходимо приварить кронштейны для крепления.
• Затем поставленный на ребро швеллер необходимо разметить и приварить к нему кобылки, соблюдая предельную точность.
• Потом все элементы металлической лестницы необходимо собрать воедино при помощи электродуговой сварки.
• Готовую конструкцию надо покрыть  защищающим от коррозии составом.

Совет! Чтобы достичь максимальной идентичности второго швеллера, его необходимо приложить к первому швеллеру, к которому уже приварены кобылки. При необходимости следует подкорректировать разметку, так как изготовление лестницы из металла требует предельной точности.

В качестве опорных деталей для крепления ступеней можно использовать стойки сваренные из швеллера или металлические уголки, приваренные к несущим балкам.

Совет! Если лестница имеет стандартную ширину марша, то для ее устройства достаточно две тетивы или косоура. Для Более широких конструкций надо добавить еще одну или две балки, чтобы обеспечить необходимую прочность и жесткость конструкции.

Обшивка деревом

Обшивка ступеней деревом

Прежде чем приступить к обшивке, нужно оценить вероятность установки дополнительных элементов крепежа.

Затем работа выполняется в следующей последовательности:

• На металлических кронштейнах размечаются отверстия для болтов. Периодичность должна составлять 15 см.
• На металлические проступи устанавливают подложку из фанеры. Монтаж осуществляется при помощи специального монтажного клея, обладающего эффектом заполнения. Он заполнит  и тем самым устранит дефекты, которые возникают даже при наиболее качественно выполненной сварке.
• При помощи двух струбцин деревянная накладка фиксируется и крепится к металлической проступи при помощи болтов с шурупами или саморезов.

Изготовление ограждений

Перила из нержавейки

Вывод

Ознакомившись с простейшей технологией изготовления металлической лестницы, можно приступать к ее сооружению. Это может быть конструкция ведущая, к примеру, на чердак или в погреб. А затем, когда появится опыт, можно создать более сложную и эстетичную лестницу.

Дополнительную информацию можно получить из видео в этой статье (узнайте также каким бывает устройство лестницы в частном доме).

sdelai-lestnicu.ru

инструкция по изготовлению и отделке (фото и видео)

Использование металла для конструирования лестниц обусловлено многими факторами. Среди них один наиболее весомый – металл обладает лучшей несущей способностью и эксплуатационной долгосрочностью. А металлическая лестница – своими руками изготовленная, способна отлично вписаться практически в любую интерьерную композицию.

Наличие у металла особых технологических качеств, позволяет создавать конструкции, имеющие небольшие габариты, малый вес. Кроме того их конфигурация может быть любого типа а также различной сложности.

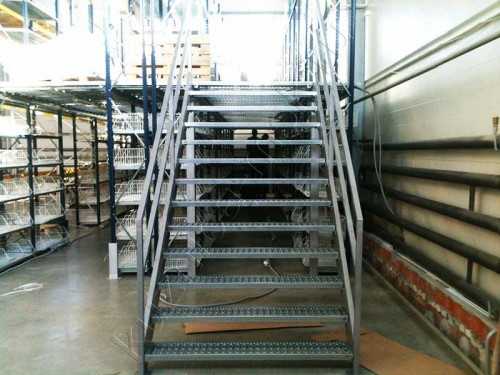

Один из вариантов лестницы из металла

Устанавливать их можно внутри помещений и, конечно же, снаружи. Они позволяют попасть как в бытовые, так и вполне жилые помещения дома.

Изготовление металлических лестниц своими руками вполне возможно, потренировавшись на простейших сварных конструкциях, приобретя необходимый опыт и навыки, можно приступать к эксклюзивным сооружениям.

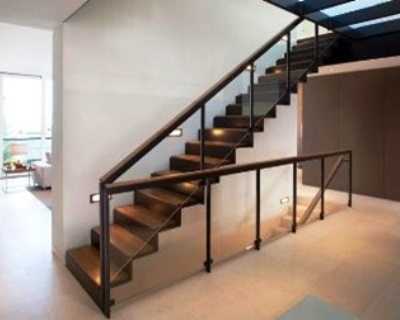

Красиво оформленная металлическая конструкция

Классификация металлических лестниц

Конструктивные особенности металлических лестниц, как наружных, так и внутренних, точно такие же, как у бетонных или деревянных. Типичные нормы и правила предусматривают, прежде всего, проектирование, где отображена наиболее рациональная форма конструкции для конкретного случая.

Методами изготовления лестниц также могут быть предусмотрены сварка и ковка. Техника ковки довольно сложна и для ее освоения требуется много времени, но вот навыки сварщика можно приобрести, получив несколько практических уроков. И значит, изготовление металлической лестницы своими руками сварным методом вполне возможно.

Типы конструкций лестниц

Наиболее распространены следующие конструкции, проекты которых могут быть воплощены самостоятельно:

• Конструкции, имеющие специальные косоуры – своеобразные хребты, к которым производится монтаж ступеней.

Внутренние лестницы – какие они бывают

• Металлические лестницы на больцах – здесь, напротив – нет каркасов, представляют они собой отдельные ступени, прикрепленные к стене специальными болтами.

Крепление ступеней к стене

• Конструкция из металла, крепление элементов которой производится болтами к наклонным несущим балкам, называемым тетивами. Между ними располагаются проступи, подступенки или возможно только проступи.

Лестница, у которой две боковые несущие балки – тетивы

• Винтовые конструкции, у которых ступени расположены по спирали и несущая центральная колонна.

Оригинальная металлическая винтовая лестница + своими руками, а это уже большой плюс в ваш бюджет

Смонтировать металлические винтовые лестницы своими руками можно из модулей, которые изготовлены на заводе. Есть вариант доверить ее изготовление опытным специалистам.

Внимание: Опираться тяжелые  сооружения могут только на  перекрытия. Чтобы повысить надежность конструкции, под лестничные площадки под сегментами с забежными ступенями, можно установить опоры.

Площадка сварной конструкции, опирающаяся на металлическую трубу

Если построить бетонную или кирпичную межкомнатную стену специально под сооружение из металла, то она успешно выполнит функцию несущего элемента.

Опорная стена из кирпича

Комбинированные варианты

Металл, являясь технологичным, прочным материалом, с которым прекрасно сочетаются любые виды отделки, а также такие материалы как древесина, бетон, кирпич, натуральный камень, стекло и его органический аналог. Конструкции из металла могут быть оснащены ограждением любого вида.

Фото различных вариантов ограждения

Внимание: ограждения и их детали крепятся двумя способами: они монтируются на ступени или фиксируются методом сварки или с помощью болтов к торцам ступеней.

В зависимости от того, какая эксплуатационная специфика конструкции и ее стилистика, несущие элементы можно дополнить ступенями из разных материалов. Холл загородного дома украсит металлическая лестница с деревянными ступенями: своими руками это сделать вполне по силам.

На фото демонстрируется отделка металлической лестницы деревом: своими руками создаем уникальный дизайн

Конструкция, которую установили вне здания, может быть полностью изготовлена из этого материала. А вот если она будет располагаться внутри и состоять только из металла, то, скорее всего, пользователи не порадуются отсутствию приятных тактильных ощущений и холодному сверканию металла. Стоит задуматься о том, как обшить металлическую лестницу деревом своими руками.

Самостоятельное сооружение лестницы

Инструментарий

Чтобы изготовить лестницу, необходимо наличие:

• сварочного аппарата;
• инструмента для резки металла;
• наждачного круга, чтобы удалять заусенцы;
• для обшивки древесиной необходима циркуляционная пила;
• струбцины, чтобы временно состыковывать детали;
• кроме того пригодятся сверла по металлу.

Используя заранее созданный проект, определяется количество необходимого материала: металлический профиль, трубы, стальные листы и арматурная сталь.

Совет: Для того чтобы сварить достойную металлическую лестницу своими руками, необходима определенная сноровка  – для уверенного пользования сварочным аппаратом.

Несущие балки рекомендуется делать из швеллера, лучше двутаврового, может подойти уголковая сталь, возможно применение труб, имеющих прямоугольное сечение.

Сооружение элементарной конструкции

К делу

Инструкция, согласно которой можно изготавливать простейшие металлические лестницы своими руками. Для ее сооружения потребуется швеллер, имеющий размеры 8х10 см.

Если планируется обшивка, ступени можно делать из листовой стали. Для ступеней конструкций, располагаемых снаружи помещений, потребуются листы, имеющие рельеф.

Возможно использование решетчатого металлического настила или подобного материала, у которого противоскользящие свойства. Ограждения делаются из угловой стали, опоры для проступей –  из арматуры.

Простая металлическая лестница

• Из арматуры, согласно проектным размерам, делаются кобылки – это опорные приспособления, которые устанавливают на балку.
• К верхней части кобылки, непосредственно служащей опорой для ступени, привариваются кронштейны для крепления.
• Швеллер ставится на ребро и по точной разметке, выполненной заранее, привариваются кобылки.
• Чтобы была достигнута полная идентичность, второй швеллер прикладывается к тому, где кобылки уже приварены и на него переносится разметка.

Внимание: если лестница имеет ширину до метра, то достаточно двух косоуров или две тетивы. Более широкая конструкция нуждается в большем количестве балок.

• Следующий этап представляет собой сборку воедино с помощью сварочного аппарата, если все детали металлические.
• Готовая конструкция обрабатывается грунтовкой и покрывается антикоррозийным составом.

Приспособления для монтажа ступеней

Возможен усложненный вариант, при котором используется толстая листовая сталь, из которой вырезается пилообразная тетива. Все операции должны выполняться очень тщательно, так же скрупулезно должны соблюдаться все размеры. Только аккуратное отношение к процессу и тщательность затем приведут к тому, что монтировать ступени будет проще.

Обшивка ступеней деревом

Если принято решение об оснащении металлической лестницы деревянными ступенями, то в первую очередь, оценивается вероятность монтажа дополнительного крепежа.

План действий следующий:

• На металлических опорах размечают отверстия, в которых будут располагаться саморезы и болты с шайбами.
• На металлических проступях монтируется подложка из фанеры. Крепится она специальным монтажным клеем, имеющим эффект заполнения, и после того как он застывает, не происходит смятия.

Этот клей, заполняя пустоты, помогает устранять дефекты, появляющиеся, даже если сварка была выполнена качественно.

Совет: Не стоит использовать монтажную пену, из-за ее неустойчивости к смятию.

• Деревянная накладка фиксируется с помощью струбцин на металлической основе и крепится с помощью саморезов или болтов с шайбами. Саморезы вкручиваются снизу, в так называемый подтай, через высверленные отверстия в металлической основе.

Деревянные ступени на лестнице. Крепление снизу, в «подтай»

Вывод

Итак, изучая простейшие способы изготовления, выяснив, каким образом сваривается металлическая лестница, Вы можете смело заняться устройством вначале простой конструкции. После чего, набравшись опыта, Вам вполне будет по силам более эстетичная конструкция, которой можно будет гордиться.

Вариантов исполнения множество, освоив азы процесса, смело приступайте к более сложным конструкциям

sdelai-lestnicu.ru

Как сварить лестницу из металлического уголка – инструкция и видео

Планировка дома очень часто предполагает наличие лестницы, то ли в качестве подъемника на этаж, или на чердак. Имея навыки сварочных работ, не предоставит большого труда изготовить простую металлическую лестницу самостоятельно.

Лестница изготавливается из уголков и приваренной пластины из металла между ними.

О том, как сварить лестницу из металлического уголка с расчетом, будет описано ниже.

Лестница

С чего начать

I.     Основные требования:

• Ширина лестницы в пределах 800÷100мм.
• Ступени лестницы должны быть хорошо видны в любое время суток.
• Обязательная установка перил для лестниц с количеством ступенек больше 3шт.
• Опорные элементы должны выдерживать нагрузку 180÷200 кг, для перил –100 кг.
• Уклон лестницы зависит от места установки:

1. не больше 38° – жилых помещений.
2. не болеше 45° – для квартирных.
3. 63÷74° – для чердачных лестниц.

Расчет угла лестницы

• Между лестницей и стеной должен соблюдаться промежуток 5÷6 см.
• Если лестница устанавливается на постройку из 2-х и больше этажей обязательно необходимо изготавливать, также общий пролет между лестницей и домом.
• Лестница для подъема выше 1-го этажа должна быть пожаробезопасной.

II.     Определится с местом установки

III.     Расчет. Выполнение расчет несущей способности оптимальной поручить специалисту и воспользоваться уже готовыми чертежами. Расчету на жесткость и прочность подлежат балки однопролетные и одноконсольные. Прогиб нагружаемых элементов 1:400, нагрузка 1:300 кг/м²

Расчет ступеней

Оптимальное сочетание параметров лестницы:

2Н+А=0,64 м

где:

Н – высота ступени, оптимальная высота 160÷180мм или 180÷120мм.

А – ширина ступени 200÷320 мм.

Количество ступеней определяется исходя из угла наклона лестницы и размера ступенек. Замеряется общая высота и делится на количество ступеней.

Важно! Высота ступенек должна быть одинаковой.

Высота перил: не меньше 900мм.

Модель лестницы

Пример расчета:

• Высота пролета 2850 мм, высота ступеней берем 160÷170мм. h=2850/160=178, округляем = 190мм, для более комфортного шага и соблюдения пропорции
• Количество ступеней: 2850/190=15 шт.
• Проверяем соотношение: 2*190+260=640 мм.
• Определяем длину АВ: 260 мм*15шт=3900мм.; СВ = 2850мм.

АВ²=е²+в²=x²; АВ=3900²+2850²=4830 мм=4,83 м и 5мм для профиля.

Обратите внимание! Чем более пологой будет лестница, тем больше потребуется затрат на материалы.

В случае если при расчете ступень, оказывается недостаточной глубины, для установки стопы, ее можно удлинить, за счет нависания верхней ступеньки над нижней, допускается максимальное увеличение до 50мм.

Удлинение ступеньки

IV.     Чертеж. Основными элементами металлической лестницы являются: уголок, швеллер и двутавр. Ступеньки могут быть из листов металла или решетки, отделанные специальным защитным или декоративным материалом. Отделка зависит от места установки конструкции, к универсальной можно отнести дерево и камень. При использовании лестницы вне помещения могут быть использованы специальные профилактические накладки.

Чертеж лестницы в двух вариантах.

Материалы и инструмент

I.     Материалом для ступеней берется листовая, или решетчатая черновая сталь толщиной 2÷3мм

II.     Заготовки:

• Уголки 45 х 45 мм.
• Швеллера габаритами 150 х 200 мм, толщиной материала 8мм или двутавровая балка. Вместо швеллера может быть использована более жесткая профильная труба, что позволит уменьшить вибрацию при ходьбе. Чем легче профиль тем он менее надежен, это необходимо учитывать при создании лестницы.

Обратите внимание! Детали из обычной нержавеющей стали и алюминия необходимо обязательно окрашивать.

III.    Инструменты и средства защиты:

• Сварочный аппарат, электроды.
• Защитная одежда в виде маски, рукавиц и очков, необходимых при механообработке.
• Грунтовка и краска.
• Болты и гайки, сварочный шов.
• Диски отрезные.
• Диски шлифовальные.
• Рулетка и разметочный карандаш.
• Стеллаж.
• Тиски.

Выполнение работ

I.          Из имеющихся заготовок уголков изготовить уголки необходимых размеров и с помощью сварки соединить в Г форму в правом и левом варианте. В процессе работы все острые углы должны быть отшлифованы. Следить за качеством выполнения шва.

II.          Под кронштейны можно доварить еще и кобылки, вырезанные из арматуры.

III.          Выполнить на косоурах как правом, так и левом, разметку под установку швеллеров ступенек.

IV.          Затем произвести установку балки, верхнюю часть установить анкерными болтами к стене, а нижнюю привариить к металлической площадке.

V.          Согласно нанесенной разметке осуществить приварку ступеней: кобылок и опорных узлов, изготовленных из уголков.

VI.          Приварку осуществлять с контролем горизонтальности по уровню и вертикальности.

Контроль уровня

VII.          Выполнить соединение между собой косоуров с помощью уголков, размер которых равен ширине ступеньки.

VIII.          Выполнить приварку ходовой части ступеней и подступени.

IX.          Выполнить установку поручней. Приварку уголков выполнять по наружной части косоуров.

X.          Покрыть лестницу грунтовкой и дать высохнуть. Осуществить покраску всех элементов конструкции.

Более подробно о том, как сварить лестницу из металлического уголка на видео:

Лестница – это ответственный и сложный узел для изготовления. Но при правильном расчете и соблюдении техники безопасности, работа и результат порадует глаз и кошелек.

Вконтакте

Facebook

Twitter

Google+

lestnitsahouse.ru

Как сделать металлическую лестницу своими руками. Каким образом можно своими руками изготовить металлическую лестницу

Металлические лестницы довольно востребованы сегодня в строительстве благодаря своей универсальности. Их используют для поднятия на верхние этажи в различных зданиях, а также для обустройства парадных или пожарных входов-выходов, чердаков и т.п.



Основное преимущество такой конструкции, прежде всего, в ее легкости, надежности и долговечности. Кроме того, металлические лестницы могут иметь различный дизайн, их можно украсить художественной ковкой или чеканкой, тем самым вписав практически в любой интерьер или архитектуру здания. И что самое удивительное, лестницу из металла можно изготовить собственными руками, достаточно иметь небольшие строительные навыки и определенный набор знаний, о чем поговорим далее.



Основные требования к металлическим лестницам

Металлическая лестница, как и любая другая, должна отвечать, прежде всего, требованиям безопасности. Так как не совсем качественная работа может привести не только к травмам, но и риску для жизни, особенно, если в доме растут дети. Поэтому необходимо заранее продумать ее конструкцию, каждую деталь, чтобы в итоге получить прочную и надежную лестницу.

• Ступени, поручни, ограждения и другие элементы конструкции должны быть тщательно отшлифованы, лучше всего избавиться от острых углов и любых неровностей, которые могут стать в будущем причиной случайных увечий.

• Как правило, все части металлической лестницы соединяют между собою при помощи сварки. Поэтому важно уделить большое внимание крепости швов. Для этого лучше всего использовать наиболее надежную электродуговую сварку, которую можно доверить опытному специалисту в этой области.
• Не стоит также забывать, что металл, так или иначе, подвержен коррозии. Чтобы продлить срок эксплуатации металлической лестницы, ее поверхность можно обработать специальным влагостойким составом, который и защитит надолго от любых неблагоприятных условий.

Процесс изготовления металлической лестницы

Подготовительный этап

Прежде, чем приступить непосредственно к изготовлению металлической лестницы, важно заранее продумать ее конструкцию, количество маршей, ступеней, дизайн, форму и многое другое. Исходя из этого, можно рассчитать необходимое количество материалов и инструментов для работы.

• Самая простая конструкция металлической лестницы, состоящей из несущего каркаса, выполненного из швеллера или широкой трубы. Швеллера устанавливают в виде косоуров, а затем к ним параллельно полу приваривают металлические ступени.

• Для изготовления такой одномаршевой лестницы потребуются два швеллера одинаковой длины или труба прямоугольная электросварная шириной около 80 см, труба квадратная стальная, а также металлические уголки, гладкая сталь с прорезями для ступеней, грунтовка по металлу, электроды сварочные, диски сварочные или шлифовальные и т.д.
• В качестве инструментов пригодится дрель, болгарка, сварочный аппарат, защитная маска или очки, карандаш, рулетка и т.п. Когда все необходимое будет готово, можно переходить к самому процессу сооружения металлической лестницы.

Основные работы

Процесс создания металлической лестницы начинают с изготовления каркаса.

• Для этого берут швеллера заданной длины, ставят их на ребро и при помощи электродуговой сварки приваривают уголки или «кобылки», которые будут выступать в роли основания под ступени.
• Сверху них будут монтироваться металлические ступени из гладкой стали с прорезями либо из любого другого материала, например, дерева или стекла.Главное при этом — соблюдать прямые углы, таким образом, чтобы ступени были параллельны поверхности пола.
• Далее изготавливают перила и ограждения из квадратной металлической трубы, после чего их крепят на место при помощи той же сварки.
• В завершение всей работы, лестницу устанавливают в заранее подготовленный проем и надежно закрепляют анкерными болтами.

• Если необходимо изготовить лестницу в несколько маршей или с промежуточными площадками, то стоит заметить, что они должны размещаться на вертикальных опорах либо крепиться к стенам.

Финишная отделка

Изготовление каркаса металлической лестницы и его монтаж – это далеко не весь фронт работ. Большое значение имеет финишная отделка, которая призвана обеспечить надежную защиту готовой конструкции от коррозии металла, а также придать ей законченный внешний вид.

• На данном этапе работ необходимо провести окончательную обработку всех сварных швов, а также выступающих частей, любых шероховатостей и острых углов. Для этого используем болгарку с наждачным кругом и тщательно все зачищаем.

• Далее проведем антикоррозийную обработку всех металлических поверхностей. Сначала их обезжиривают, затем обрабатывают специальным составом или преобразователем ржавчины, после чего наносят на сухую поверхность грунтовку по металлу.
• Завершающий этап – это декор лестницы. Здесь можно использовать различные варианты оригинальной отделки, например, элементы художественной ковки, деревянные перила, необычную покраску и т.д. Все зависит от вкусов хозяев дома, а также интерьера помещения, если это внутренняя лестница, или архитектуры здания, если лестница расположена на улице.

Более детально о том, как изготовить самостоятельно металлическую лестницу, можно узнать на видео:

Как сделать металлическую лестницу своими руками

2 votes, 3.00 avg. rating (63% score)

recn.ru
