Уличные светодиодные лампы – как выбрать лампы и светильники

Содержание

как выбрать лампы и светильники

Еще двадцать лет назад организация освещения улиц, парков, дорог и других открытых объектов была довольно сложным и затратным мероприятием. Но с появлением сверхярких светодиодов, обладающих высокой светоотдачей и исключительно длительным сроком службы, ситуация кардинально изменилась. Сегодня светодиодные уличные светильники, использующие новейшие технологии, успешно вытесняют классические – накальные и дуговые, обеспечивая объекты качественным, недорогим и надежным освещением.

Конструкция светодиодного уличного светильника

Независимо от назначения, уличный LED-фонарь состоит из четырех основных блоков:

  1. Блок светодиодов.
  2. Адаптер питания.
  3. Фокусирующая система.
  4. Корпус.

Светодиодный источник света

От параметров этого узла зависят основные характеристики уличного светильника: яркость, КПД, спектр освещения (цветовая температура), сектор охвата и прочие. Количество светодиодов в одном фонаре колеблется от одного до нескольких десятков в зависимости от необходимой яркости светильника.

Важно! Выбирая прибор по силе света, не стоит ориентироваться на количество светодиодов в нем. Диоды сами по себе различаются по мощности и от этого тоже зависит их количество в приборе.

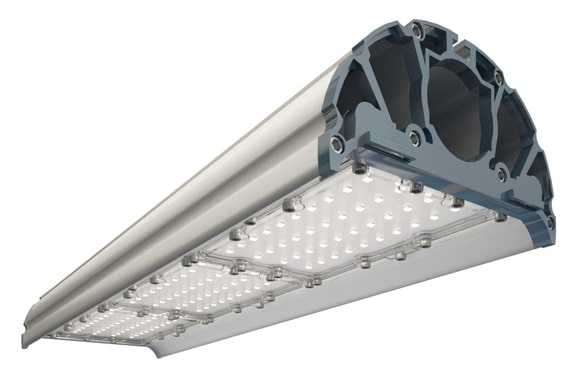

Эти приборы уличного освещения имеют разное количество излучающих диодов (1 против 16), но одинаковы по мощности

Полупроводники собираются на общую подложку и могут иметь вид модуля, встраиваемого непосредственно в уличный светильник, или лампы с цоколем того или иного типа. К недостаткам модулей можно отнести относительно сложную их замену (необходима разборка уличного светильника квалифицированным специалистом). Цокольные конструкции легко заменить, но стоят они дороже.

Модуль питания (драйвер)

Несмотря на все свои достоинства, светодиоды очень капризны в плане электропитания. Они не любят перепадов напряжения и для нормальной работы требуют тока строго заданной величины. Особенно остро эта проблема стоит с уличным освещением, где скачки и перепады напряжения – правило, а не исключение.

Для обеспечения качественного питания в сложных условиях открытых объектов все светодиодные фонари снабжаются высококачественным драйвером питания – основным компонентом осветителя, правильная и безотказная работа которого обеспечивает качество работы всей конструкции.

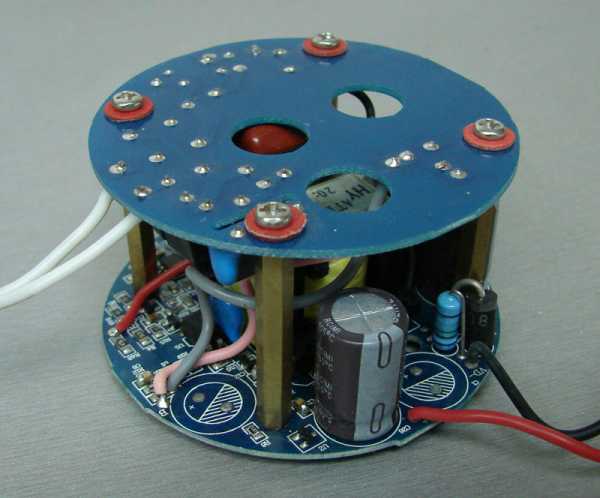

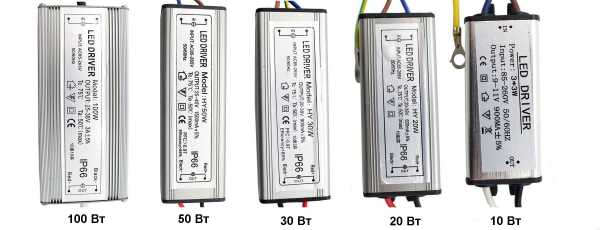

Драйверы питания приборов для уличного освещения различной мощности

Система фокусировки

Для того чтобы уличный фонарь светил туда, куда нужно, и покрывал заданную площадь, световой поток нужно скорректировать. Делается это при помощи рефлекторов и/или системы линз. Первые представляют собой зеркальные отражатели той или иной формы. В их задачу входит собрать как можно больше света, бесполезно рассеивающегося внутри корпуса фонаря, и направить его в нужную сторону. Таким образом, рефлектор не только обеспечивает нужный угол освещения, но и увеличивает полезную световую отдачу.

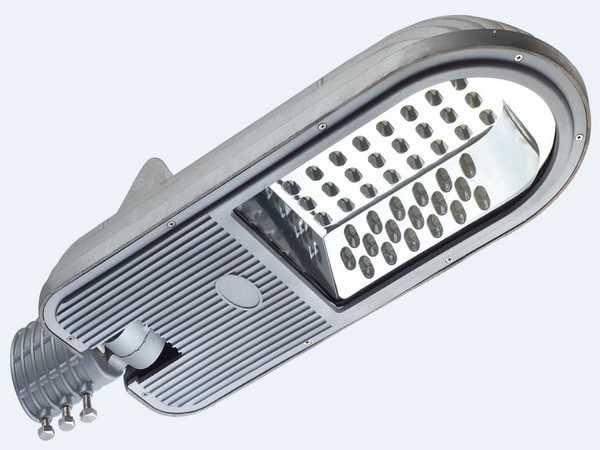

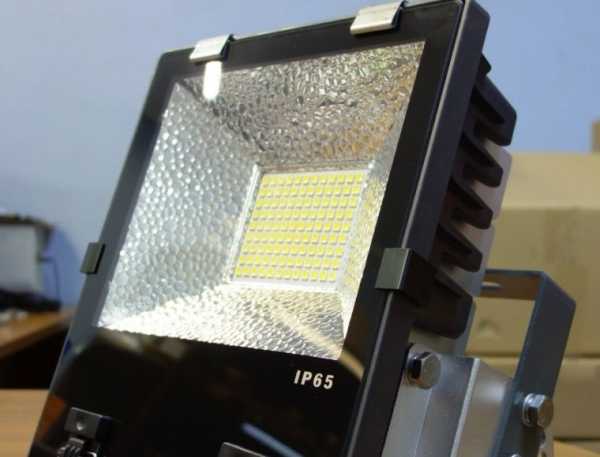

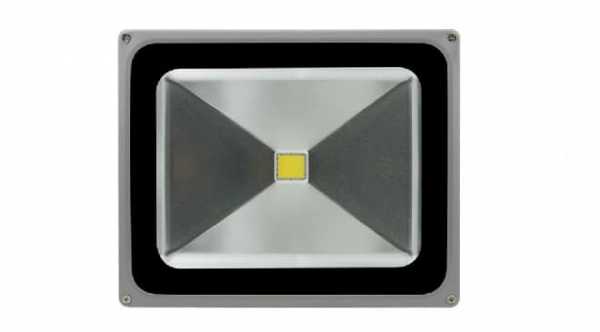

В этом уличном фонаре используется только рефлектор, а стекло выполняет роль защиты

Если одного рефлектора недостаточно или его нет, в работу включается система линз, которые обычно отштамповываются прямо на защитном стекле и обеспечивают одну из основных характеристик устройства уличного освещения – угол рассеивания.

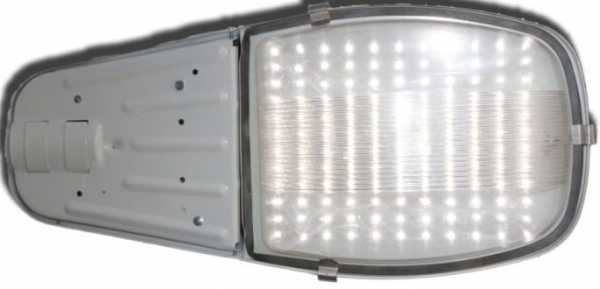

Светодиодный фонарь для улицы с линзой Френеля, отштампованной прямо на защитном стекле

Полезно знать! Нередко светодиоды имеют собственную линзу, фокусирующую свет в заданном секторе. Уличные светильники, в которых применяют светодиоды с линзами, могут вообще не иметь собственной системы фокусировки.

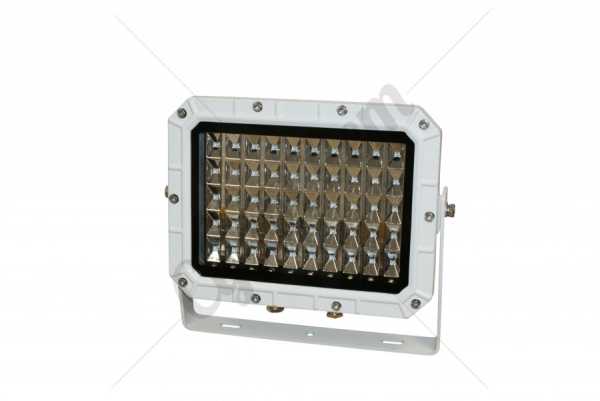

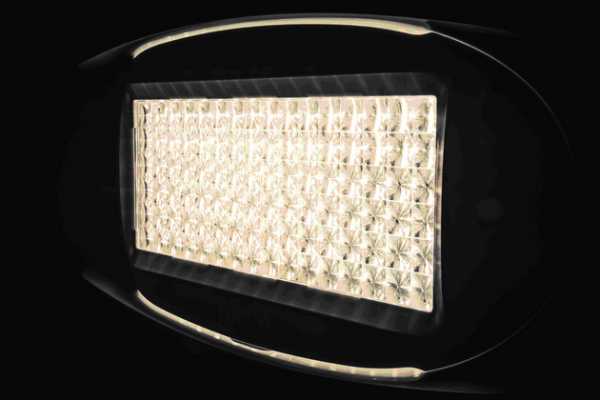

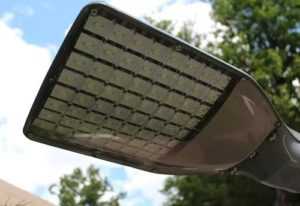

В этом уличном светильнике стоят светодиоды с собственными линзами

Корпус устройства

Поскольку наружные светильники работают в условиях открытой территории, они не должны бояться любой непогоды и дополнительно иметь антивандальное исполнение. Благодаря комбинации металлов и пластика эта задача решается вполне успешно. Современные фонари уличного освещения не боятся воды и снега, их достаточно сложно разбить, и к тому же они могут работать в исключительно широком температурном диапазоне – от -40 до +40 градусов Цельсия.

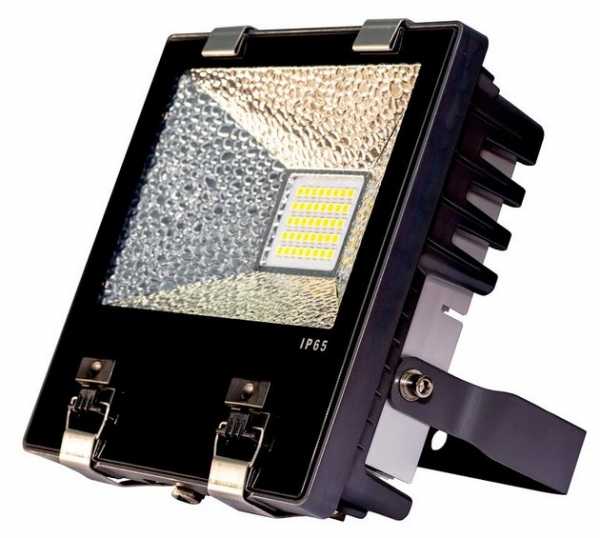

Этот прибор для уличного освещения со степенью защиты ip 65 полностью герметичен, не боится водяных струй, а разбить его можно лишь выстрелом из дробовика

Важно! Еще одна задача, которая возложена именно на корпус – отвод тепла, возникающего при работе светодиодов. Для этого часть кожуха отштамповывается в виде ребер, отлично отдающих лишнее тепло.

к содержанию ↑

Разновидности и область применения LED-светильников

В плане надежности, экономичности и способности работать в широком интервале температур, LED-приборы отлично справляются с задачами  наружного освещения. Их можно встретить в парках и на улицах, во дворах и автостоянках, для освещения дорог и декоративной подсветки. В зависимости от сферы применения и конкретных задач светодиодные светильники для уличного освещения делятся на несколько разновидностей.

Направленные

Основное требование к таким светильникам – покрытие достаточно большого, но ограниченного телесного угла, обычно не превышающего 180 градусов. Такие светодиодные светильники используются для освещения проезжей части, дворов, улиц, и других открытых объектов большого размера.

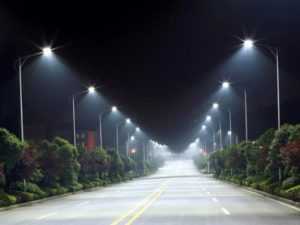

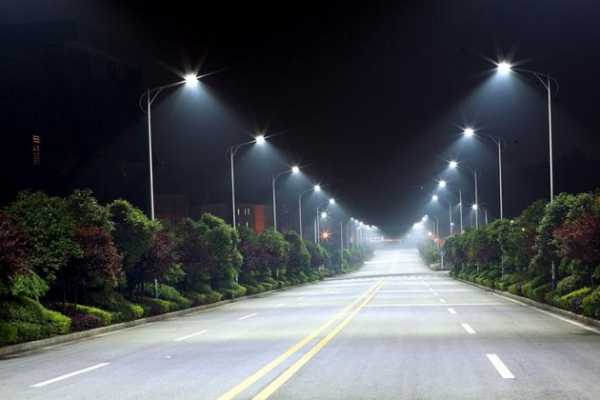

Освещение автодороги светодиодными фонарями

Точечные

Этот класс приборов отличает малый (десятки градусов и менее) телесный угол и большая дальность светового пучка. Область применения точечного светильника – освещение относительно небольшого объекта (парадный вход, площадь, охраняемый объект и пр.) с большой дистанции. Классическим примером осветителя подобного типа является прожектор. Используются такие LED-светильники и для подсветки отдельных элементов в ландшафтном дизайне.

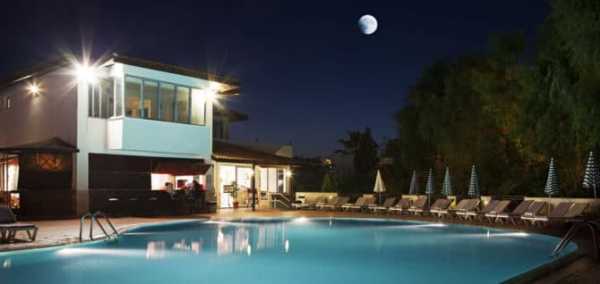

Освещение объекта светодиодными прожекторами

Рассеянного света

Устройства уличного освещения этого типа – противоположность точечным светильникам. Они излучают ненаправленный рассеянный свет. Обладая большим телесным углом (вплоть до 360 градусов), такие светильники незаменимы для освещения небольших открытых пространств. Их можно встретить в парках, на садовых участках частных домов и обычных улицах.

Полезно! Благодаря своему стильному внешнему виду уличные светильники рассеянного света часто используются не только для освещения, но и в качестве элементов ландшафтного дизайна.

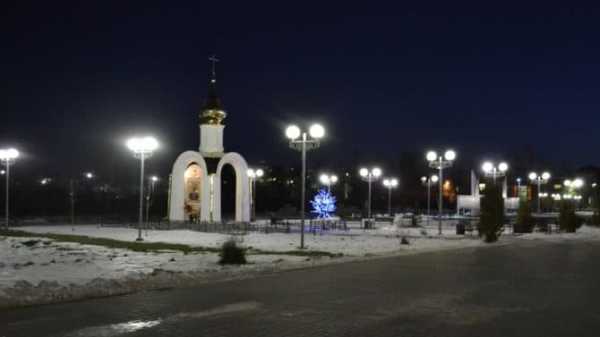

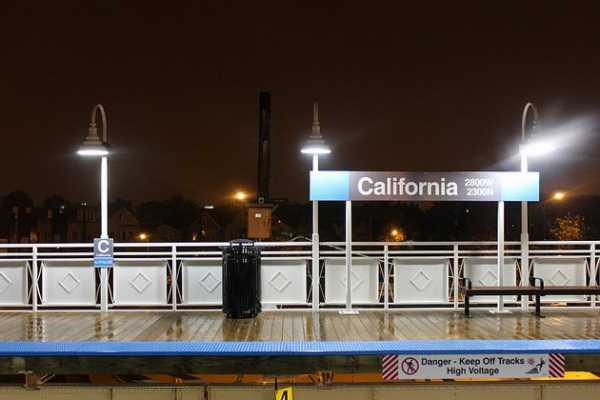

Такие уличные фонари – не только источник мягкого света, но и элемент ландшафтного дизайна

Декоративные

Эти устройства, способные излучать свет самых различных цветовых оттенков – от красного до синего, используются, как правило, не в качестве приборов уличного освещения, а для декоративной подсветки. Они относятся исключительно к элементам ландшафтного дизайна. Угол излучения и мощность таких приборов могут быть любыми, а форма и внешний вид самыми причудливыми.

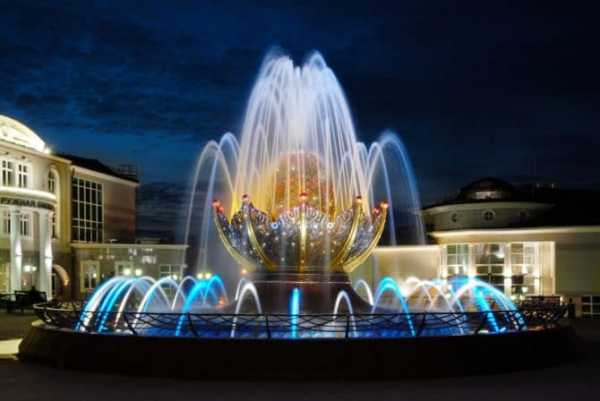

Декоративная подсветка фонтанак содержанию ↑

Дополнительный функционал приборов уличного освещения

Все вышеперечисленные разновидности устройств для уличного освещения могут оснащаться теми или иными узлами, существенно расширяющими сферу применения и удобство их использования.

Поскольку светодиодный фонарь – прибор исключительно экономичный, вполне реально питать его не от сети, а от обычного аккумулятора, который несложно зарядить в светлое время суток энергией солнца. Подобные системы уличного освещения давно и отлично работают на неэлектрифицированных объектах или в местах, куда тянуть линию электропередач нерентабельно.

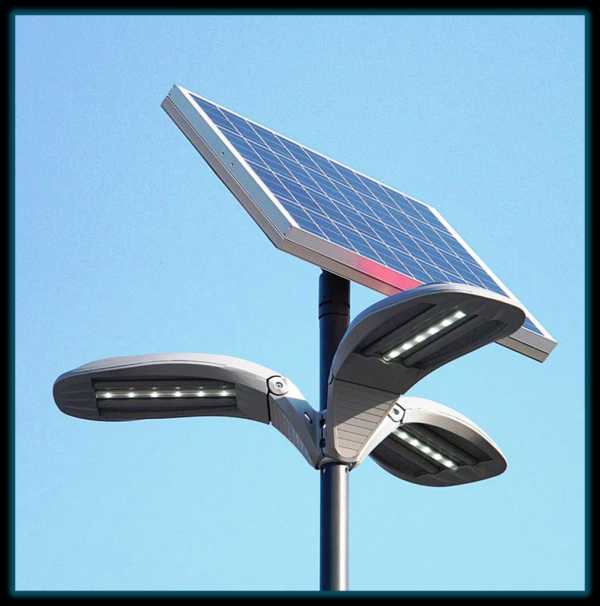

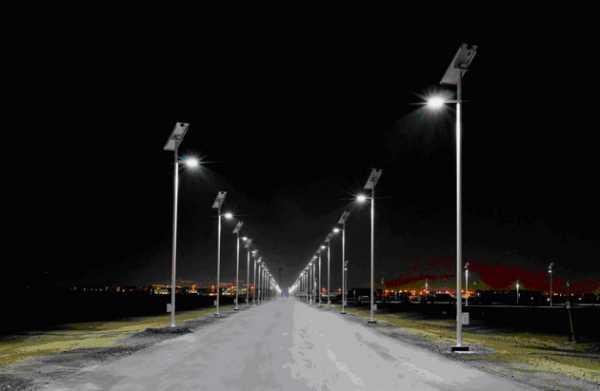

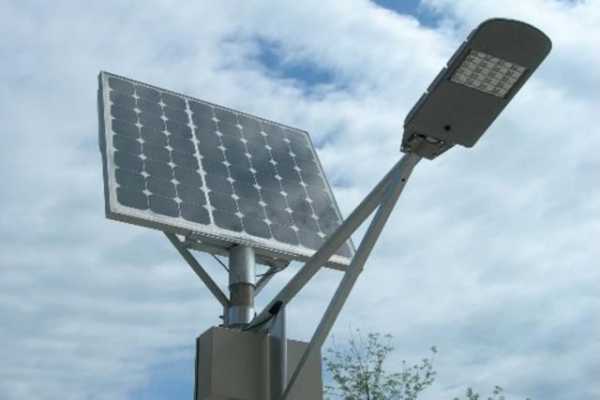

Этот фонарь питается от солнца, а потому не требует подключения к электросети

Следующие два узла, которые можно встретить в некоторых фонарях уличного освещения, помогают сократить расход электроэнергии в разы, что в масштабах даже одного объекта даст существенную экономию.

Первый представляет собой фотореле, которое заставляет работать фонарь только в темное время суток и выключает его с рассветом. Еще более эффективным в плане экономии может оказаться светильник, оснащенный датчиком движения. Фонарь с таким сенсором будет включаться только тогда и на то время, пока в зоне его покрытия находится человек.

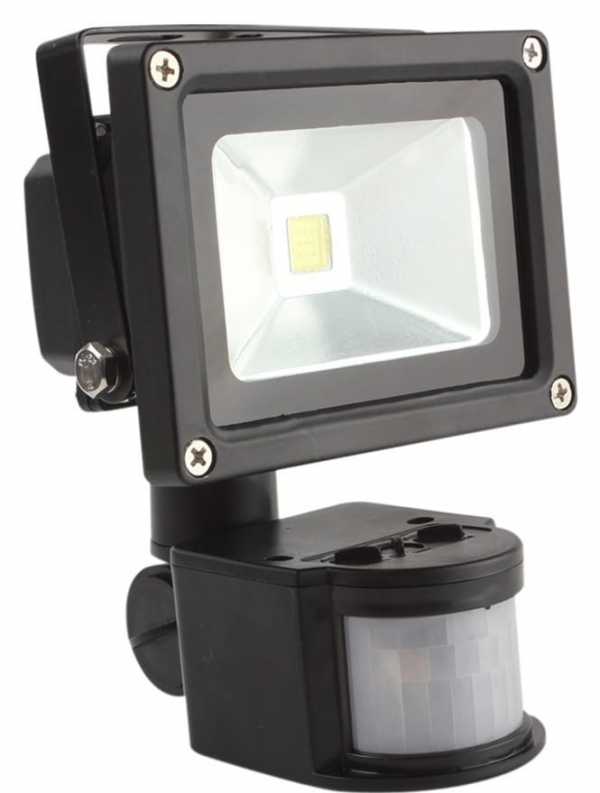

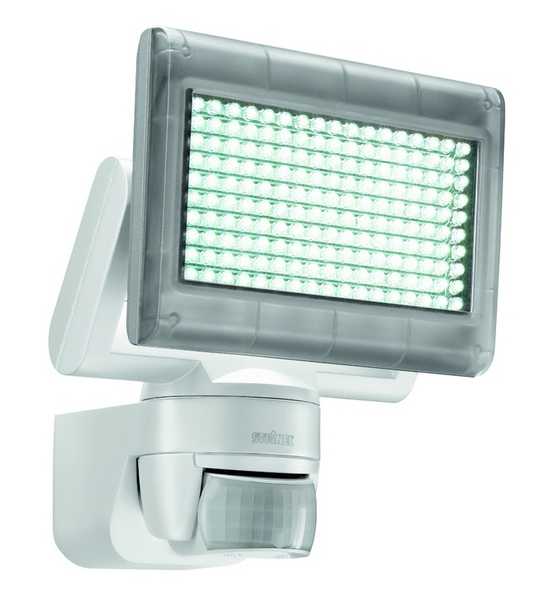

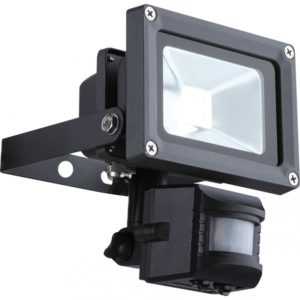

Прожектор со встроенными датчиком движения и фотоэлементом

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Полезно! Особо стоит упомянуть «умную» лампу, управлять которой, меняя яркость, цвет светового потока, режим работы и другие параметры можно при помощи пульта ДУ или мобильного устройства.

к содержанию ↑

Плюсы и минусы светодиодных приборов уличного освещения

Как и любые другие устройства, уличные LED осветители имеют свои достоинства и недостатки. К первым можно отнести:

  •  Экономичность. Световой поток сверхяркого светодиода в 8–10 раз выше, чем у лампы накаливания той же мощности. В масштабах даже небольшого объекта это дает существенную экономию электроэнергии, а значит, и денежных средств.
  • Способность работать в тяжелых условиях. Светодиод – прибор твердотельный. Он не имеет стеклянных колб и спиралей, а потому не боится вибрации, ударов и может работать в любом положении. Некритичны полупроводниковые фонари и к температуре окружающей среды – они одинаково эффективны и в жару, и в мороз. Что касается пыли и влаги, то необходимый уровень защиты уличных светодиодных ламп и драйверов питания обеспечивают герметичные корпуса светильников или специальный компаунд, которым заливаются ответственные узлы прибора.
  •  Длительный срок службы. Средний срок службы светодиода на три порядка выше, чем у классической лампы накаливания и составляет около 30 000 часов. Это не только упрощает обслуживание систем уличного освещения (не нужно менять сгоревшие лампы годами), но и позволяет существенно сэкономить бюджет – ведь если не надо менять, то не придется и регулярно докупать.
  •  Простое обслуживание. Современный светодиодный светильник настолько неприхотлив, что практически не требует обслуживания. Будучи правильно установленным, он может служить годами, требуя лишь периодической чистки корпуса и защитного стекла. Дополнительным удобством в плане эксплуатации обладают фонари уличного освещения со сменными светодиодными лампами, замена которых не требует от обслуживающего персонала высокой квалификации.

Единственным же недостатком использования таких приборов является пока еще высокая их стоимость. Но, во-первых, эта проблема частично компенсируется большим сроком службы и экономичностью. Во-вторых, наблюдая за динамикой изменения цен на светодиоды, можно с уверенностью сказать, что этот недостаток исчезнет в ближайшее время.

📋 Пройди тест и сделай правильный выбор


Объект электрифицирован?

Нет, напряжение на некоторой дистанции от объекта

Да

На какой дистанции будет располагаться прожектор от объекта?

Более 20 м.

2-20 м.

В непосредственной близости

Каковы размеры объекта?

5-20 м.кв.

1-2 м. кв.

Более 20 м. кв.

Для каких целей будет использоваться прожектор?

Освещение приусадебного участка, двора, подъезда, небольшой площадки

Освещение стоянок, площадей, охраняемых объектов

Декоративная подсветка

Выбираем тип прожектора

Тебе подойдет прожектор дальнего действия с углом рассеивания до 20 градусов

Тебе подойдет прожектор заливающего типа с углом рассеивания 40-120 градусов.

Тебе подойдет точечный прожектор малой мощности с углом рассеивания до 45 градусов.

Share your Results: Facebook ВКонтакте

  Перепройти тест!

lampaexpert.ru

Лампы светодиодные для уличного освещения и области их применения

Современные уличные фонари со светодиодами

Современное уличное освещение – это уже не одиноко покачивающаяся лампочка заляпанная мухами и мошками. Теперь – это многофункциональное и сложное оборудование способное справляться с самыми сложными задачами по освещению.

В этой статье мы поговорим про лампы светодиодные уличного освещения, и про то, как их можно применять и гармонично вписывать в архитектуру и ландшафт.

Светодиоды и их особенности

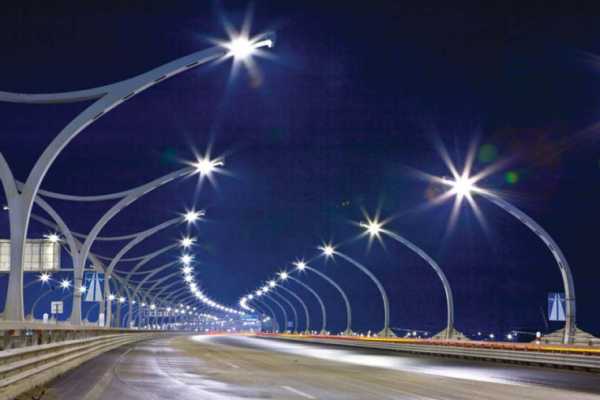

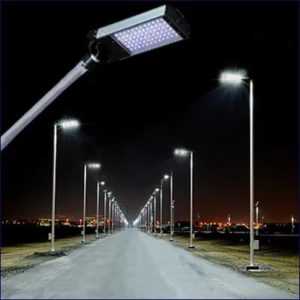

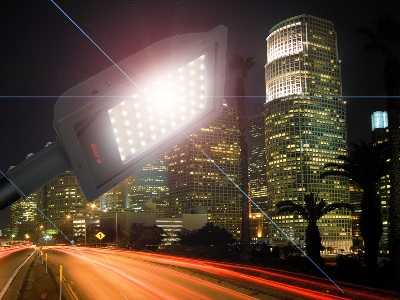

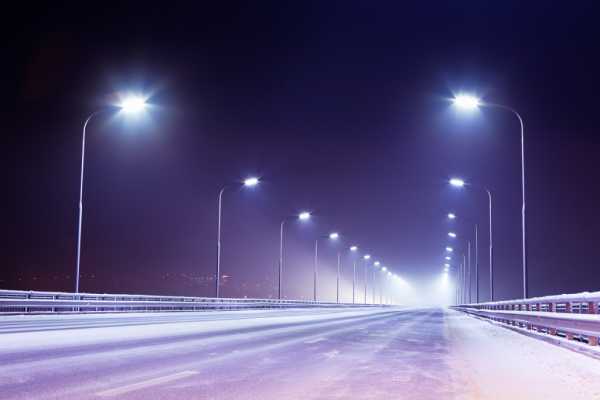

Футуристичные светодиодные фонари освещающие автостраду

Уличное освещение – очень важный аспект для любого города или посёлка. Сложно переоценить значимость этого вопроса, особенно если учесть, что на хорошо освещённых улицах, гораздо реже происходят, всякого рода, правонарушения.

Актуальны вопросы безопасности и для магистралей, где свет фар автомобиля не всегда может полноценно осветить дорогу. В этом случае придорожные фонари являются залогом безопасности на дорогах, как для автолюбителей, так и для пешеходов.

К сожалению, ситуация в нашей стране с  уличным освещением оставляет желать лучше, и найдётся немало городов, в которых ночью освещением выступают только луна и звёзды. И дело даже не в том, что чиновники не хотят уделять внимание этому вопросу, хотят, ведь внешний вид города – это привлечение инвестиций, просто ситуация настолько усугубилась за последние 20-30 лет, что для того чтобы решить её сегодня, понадобятся огромные траты финансов, которых зачастую в казне просто нет.

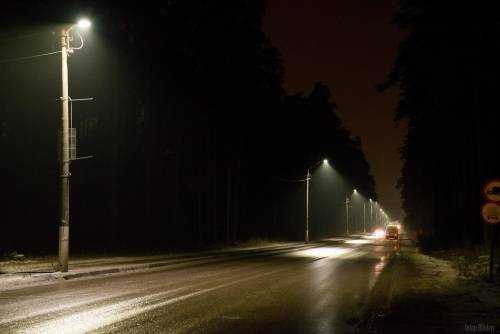

Работа устаревших фонарей с лампами накаливания. Можно наблюдать значительные неосвещённые участки

Уличные фонари давно устарели как в физическом, так и в моральном плане. Они больше не отвечают современным требованиям по благоустройству города, да к тому же постоянно нуждаются в ремонте и обслуживании.

Производители современного осветительного оборудования, знают как решить этот вопрос, и выпускают качественные и надёжные приборы, оснащенные не устаревшими лампами накаливания, а светодиодами, которые по сравнению со своими предшественниками обладают целым рядом преимуществ.

Работа светодиодных фонарей. Ни одной «слепой» зоны

 Итак:

  • Светодиоды не имеют привычной проволоки накаливания внутри, а потому являются гораздо более экономичными. Если не углубляться в цифры, то можно просто сказать, что светильник оснащённый светодиодами, служит в среднем в 7 раз дольше.
  • За счёт отсутствия у светодиодов проволоки накаливания, энергопотребление таких ламп снижается в 4 и больше раз. В масштабах города, и даже одной улицы, эта цифра будет просто огромной.
  • Как известно, современные технологии не стоят на месте, и их применение в осветительных приборах позволяет значительно снизить затраты на регулярный ремонт и плановое обслуживание.
  • Корпуса современных фонарей и светильников изготавливаются из высокопрочного пластика, который значительно выигрывает у металла по прочности и лёгкости. Повредить или разбить светодиодный фонарь гораздо сложнее, что особенно актуально для скверов и парков, где, как известно, злоумышленники часто намерено выводят из строя освещение.
  • Лампы уличного освещения светодиодные не нуждаются в специальном рефлекторном стекле, которое рассеивало луч света в старинных фонарях. Это очень важный аспект, так как стекло в условиях улицы быстро загрязнялось, и фонари значительно теряли в качестве.
  • Современная, высокоточная электроника позволяет использовать уличные осветительные приборы более грамотно. Например, компьютерные программы и фотоэлементы, способны самостоятельно регулировать интенсивность светового потока в зависимости от окружающего естественного освещения.
  • Из-за отсутствия, всё той же, пресловутой, спирали накаливания, светодиодные фонари легко справляются с критически низкими температурами и выходят в рабочий режим без задержек, как это часто случалось с лампами ДРЛ, которые применялись в устаревших фонарях.

Что же касается минусов, которые неизбежно присутствуют везде и во всём, то в отношении светодиодов можно выделить разве что относительно высокую стоимость самих приборов.

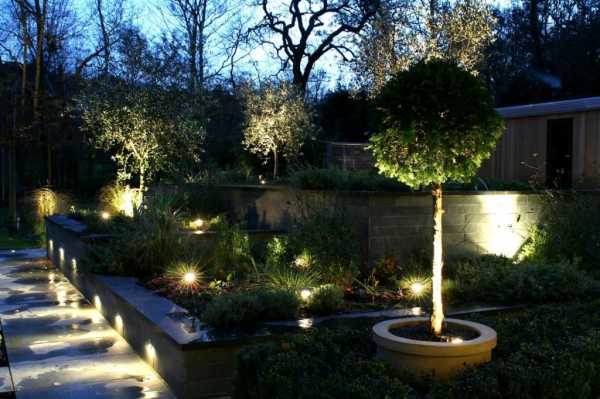

Пример использования светодиодных светильников в ландшафтном дизайне

Конечно, цена тут лишь условность, ведь учитывая все факторы экономии, выходит, что затраты на установку и эксплуатацию современных фонарей полностью компенсируются уже в ближайшие годы.

Учитывая все положительные аспекты, перечисленные выше, многие могли задаться вопросом – так почему же светодиодные лампы уличного освещения, до сих пор такая большая редкость? Ответить на этот вопрос очень сложно, и адресовать его нужно, скорее всего, ответственным чиновникам.

Хотя, можно выделить несколько моментов, которые могут влиять на слишком медленное переоснащение городов:

  • Стоимость самих приборов – далеко не сама существенная статья расходов, ведь менять придётся не только сами фонари, но и их оснащение, то есть провода, линии опор и тому подобное.
  • Помимо затрат на оборудование, понадобится смена или переобучение рабочего персонала, который просто не знаком с современными приборами и привык к лампам накаливания.
  • К сожалению, светодиодные фонари требуют индивидуального оснащения, и посадить их на устаревшие линии просто не получится, как следствие, менять приборы небольшими участками не получится, а большие линии, баланс многих городов просто не потянет.

Интересно! На сегодняшний день, освещением магистралей светодиодными фонарями могут похвастаться несколько городов в Сибири. Одна из таких дорог показана на фото в этой статье.

Виды приборов освещения со светодиодами

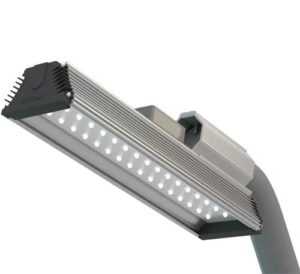

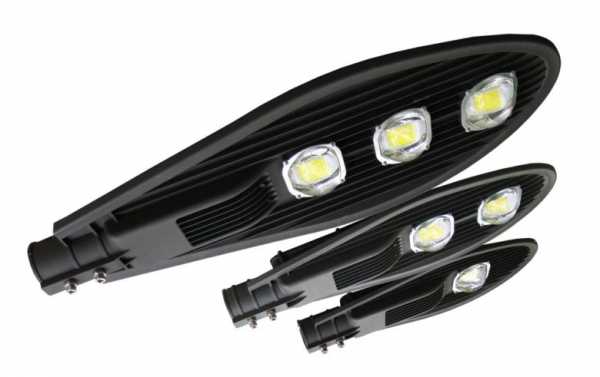

Уличный прожектор типа «кобра» со светодиодами

В первой части статьи, мы как-то углубились в освещение дорог и улиц, совсем оставив без внимания ещё одну важную область применения светодиодных приборов. Это архитектурное и ландшафтное дизайнерское освещение. Разноцветные, переливающиеся композиции из светодиодов, сегодня можно встретить повсеместно.

Вот лишь несколько позиций, где освещение применяется чаще всего:

  • Фасады домов. Подсвечивание архитектуры позволяет качественно выделить здание и подчеркнуть его характерные особенности.
  • Рекламные плакаты и вывески. Известно, что чем ярче реклама, тем больше потребителей она привлечёт. Практически все современные магазины и салоны, работающие с частными клиентами, завлекают посетителей светодиодной или неоновой рекламой.
  • Ландшафтное освещение. Дизайнеры создают красочные композиции на деревьях, кустах, и других элементах ландшафта. Благодаря современным светильникам, можно добиться впечатляющего эффекта, который был невозможен ещё пару десятков лет назад.
  • Светодиодные панно. Такие композиции чаще всего применяются в качестве рекламы или праздничной иллюминации, когда необходимо создать тематическое освещение.

Так же следует отметить, что используются светодиоды не только в промышленных масштабах. Всё больше владельцев частных домов и коттеджей стремятся украсить свой дом замысловатой иллюминацией. Интересно и то, что создать декоративное освещение при помощи светодиодных приборов, вполне можно своими руками, имея лишь базовые знания в электрике и дизайне.

Экономичные светодиоды работают от источника питания в 12 или 24 вольта, а значит, не создают существенную нагрузку на электросеть.

Важно! Несмотря на всю простоту, подключая приборы к электросети, необходимо иметь хоть какое-то представление об их работе. Если же его нет, то правильнее будет обратиться за помощью к специалистам, которые всё рассчитают и подключат.

Прожекторы со светодиодами

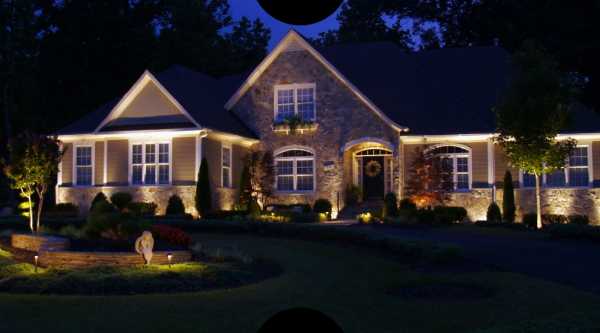

Заливное освещение фасада при помощи светодиодных прожекторов

Светодиодные лампы для уличного освещения могут быть выполнены в самых различных формах. И один из популярных приборов, используемый как в масштабном дизайне, так и в частном – это прожектор направленного света.

С самого начала следует отметить, сто прожекторы могут быть двух видов:

  • Направленного света, то есть приборы, создающие чётки направленный луч без рассеивания и потери в световой мощности.
  • Заливные. То есть, приборы, не имеющие чёткого направления и создающие общее заливное освещение самого разного цветового спектра.

Чаще всего прожекторы со светодиодами используются для фасадного освещения, и в зависимости от поставленных задач, выбирается тип прибора. К примеру, если необходимо подчеркнуть какой-то элемент архитектуры, или просто выделить часть здания, то используются прожекторы неправленого действия.

Они не рассеивают свет и создадут акцент именно на той части здания, которая нужна для создания антуража и атмосферы. А вот заливные прожекторы, наоборот, используются в тех случаях, когда у фасада нет каких-то характерных особенностей, и просто нужно его выделить цветом.

При необходимости, можно комбинировать цвета прожекторов. Этот способ иллюминации особенно эффектно смотрится в местах смешения цветовой заливки, где при преломлении спектра, создаётся совершенно другая гамма.

Можно использовать прожекторы и на ландшафте, когда нужно подчеркнуть какой-либо предмет. Особенно эффектно, это смотрится при освещении работающих фонтанов, когда луч прожектора преломляется водой и создаётся неповторимая игра света и тени.

Светодиодная лента

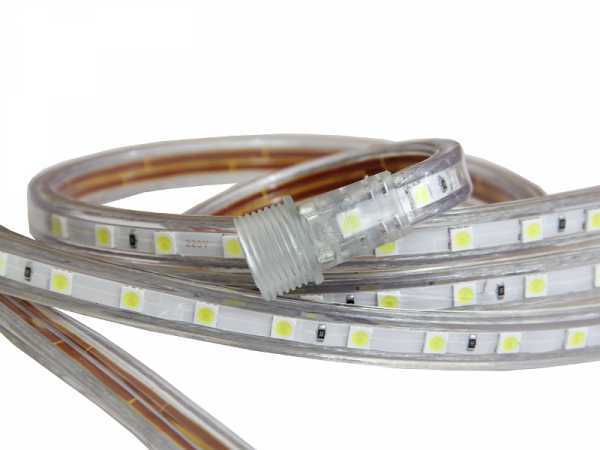

Светодиодная лента в силиконовой оболочке, предназначенная для эксплуатации в агрессивной уличной среде

Диодная лента получила широкое распространение уже довольно давно. Используют её как в уличном освещении, так и во внутренним. С её помощью можно создавать фигуры различной сложности и цветовой гаммы.

Важно! Инструкция по использованию светодиодных лент предусматривает наличие специального адаптера, который трансформирует энергию из сети в необходимые для работы 12-24 вольта. Так же, этот адаптер может регулировать интенсивность свечения диодов.

Ленты светодиодов делятся на три класса:

  1. Вся лента помещена в силиконовую оболочку, которая препятствует проникновению внутрь влаги. Такие ленты можно безбоязненно использовать на улице и даже под водой, при условии, что провода питания находятся над поверхностью.
  2. Лента среднего класса защищённости. Может применяться на улице, но под водой её эксплуатация категорически запрещена.
  3. Непокрытые светодиоды. Не могут использоваться на улице, и предназначены только для эксплуатации внутри помещения.

Освещение светодиодное уличное с применением лент даёт самый широкий простор для дизайнерской фантазии, а несколько интересных и ярких примеров можно увидеть на видео в этой статье.

Фонари

Уличные фонари с дополнительным источником питания от солнечной энергии

Фонарное освещение уличное светодиодное – это именно то, с чего мы начали нашу статью, и именно этой темой хотелось бы закончить. Современные нормы и правила безопасности, а так же эстетическое восприятие, требуют кардинально нового подхода к организации уличного освещения.

Оно должно быть качественным, надёжным и стойко противостоять природе и вандалам. Современные фонари со светодиодами отвечают всем этим требованиям, да к тому же являются экономичными и выгодными в эксплуатации, а это тоже немаловажно в условиях сложившей непростой ситуации в экономике.

Пока, к сожалению, светодиодное освещение уличное – это скорее исключение, чем правило. И люди, от которых зависит вопрос замены устаревшего оборудования, прекрасно осознают и понимают всю выгоду от использования современных фонарей, но видимо есть какие-то препоны, не позволяющие радикальным способом избавиться от ламп накаливания и заменить их современными светодиодами.

elektrik-a.su

Уличные светодиодные светильники: преимущества и недостатки.

От лучин, восковых свечей и использования животного жира в осветительных приборах, человечество перешло к более эффективным источникам света.  Новейшие технологии не только позволяют использовать светильники, которые могут загораться по «щучьему велению», но и экономить значительные денежные средства применением современных приборов на светодиодах. Особенно эффективны такие светильники для наружного освещения.

Уличные светодиодные фонари: плюсы и минусы

Впервые эффект излучения света твердотелым диодом, был открыт в начале прошлого столетия в Англии. С тех пор, эта технология настолько была упрощена, что появилась возможность изготовления недорогих светильников, которые можно было использовать в быту. Такие элементы существенно отличаются от ламп накаливания и имеют как положительные характеристики, так и недостатки с которыми приходится мириться потребителям такой продукции.

Преимущества светодиодных уличных светильников

Светодиодные светильники уличного освещения имеют следующее преимущества:

  1. Высокая экономичность приборов, является основным положительным фактором обуславливающим популярность таких осветительных приборов. Светодиодные светильники потребляют электроэнергии в 10 раз меньше чем лампы накаливания, и в 2 раза эффективнее люминесцентных ламп.
  2. Долговечность, также является отличной характеристикой светодиодов. Если светодиодный фонарь используется только в ночное время, то его срок эксплуатации может достигать 25 лет. Поэтому фактор надёжности, является также одним из определяющих при выборе варианта освещения на прилегающей к дому территории.
  3. Независимость от циклической нагрузки, также является одним из важнейших факторов использования таких приборов для наружного освещения. Если необходимо часто осуществлять включение/выключение  осветительного прибора, то только светодиодные источники света справятся с таким режимом работы, без ущерба для общего ресурса работы светильника.
  4. Использования светодиодов при различных рабочих температурах, позволяет эффективно эксплуатировать приборы этого типа в диапазоне от -50 до +50 градусов. Следует отметить, что универсальных светильников не существует и для того, чтобы применить такой способ освещения в очень суровых условиях, необходимо подбирать специальные светильники, предназначенные для эксплуатации в непростых погодных условиях.
  5. Приборам для наружного освещения, в которых в качестве рабочего элемента используется светодиод, не страшны механические воздействия. Даже при падении со значительной высоты такие элементы сохраняют работоспособность.
  6. Уличное светодиодное освещение, практически, лишено инертности. Сразу после включения электрической цепи, происходит свечение элементов на полную мощность.
  7. Уличные светодиодные светильники не производят шума и мерцаний во время работы.
  8. Осветительные приборы на светодиодах изготавливаются из экологически чистых материалов, поэтому для утилизации неисправных элементов не требуется применять специальные меры.
  9. Уличный светодиодный светильник, абсолютно пожаро и взрывобезопасен.

Недостатки светодиодных светильников для улицы

К недостаткам таких осветительных приборов относятся:

  1. Высокая стоимость — наиболее ощутимый и выраженный недостаток таких уличных светильников. Несмотря на то, что в течение длительной эксплуатации, такие светодиодные элементы окупят свою стоимость многократно, первоначальные вложения средств для освещения значительной придомовой территории, могут быть значительными.
  2. Тепловая деградация мощных светодиодов — существенный недостаток таких элементов освещения. При использовании светодиодов мощностью от 50 Вт, требуется применение качественного теплоотвода. Если производитель сэкономит на качестве материалов, предназначенных для этой цели, то элемент выйдет из строя раньше времени, особенно при эксплуатации светильника в жарком климате.
  3. Светодиодные элементы очень чувствительны к перепадам напряжения. Даже однократный скачок напряжения превышающий предельно допустимые значения для этого светильника, может стать причиной преждевременного выхода его из строя. Чтобы минимизировать повреждение осветительного элемента, необходимо использовать качественные блоки питания, а при установке светильников в стандартный цоколь, использовать в электрической цепи подключения лампы стабилизатор напряжения.

Из перечисленных недостатков первый из них находится в обратной зависимости с остальными. Обычно чем выше стоимость изделия, тем более качественные материалы использовались при производстве, и тем меньше вероятность выхода их из строя при наступлении неблагоприятных условий эксплуатации.

Виды уличных светодиодных светильников

Среди многообразия светодиодных осветительных приборов представленных на современном рынке, для уличного освещения могут применяться следующие модели:

  1. Подвесные.
  2. Настенные.
  3. Светильники, устанавливаемые на столбы.

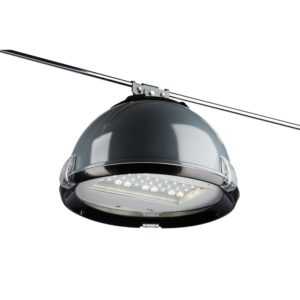

Подвесные уличные фонари представляют собой герметичный кожух, в котором находится светодиодный элемент. Такие светильники подвешиваются на тросе или цепи к горизонтальной балке, которая располагается на значительной высоте.

Несмотря на хрупкий вид, такие элементы освещения отлично выдерживают неблагоприятные условия уличной эксплуатации, и безупречно функционируют, как в летний зной, так и в условиях отрицательных температур зимних ночей. Креплению таких светильников не страшны дополнительные нагрузки в виде снега или обледенения. Прозрачные элементы светильника надёжно защитят светильник от воздействия вандало-террористических актов, а также от града и сильного ветра.

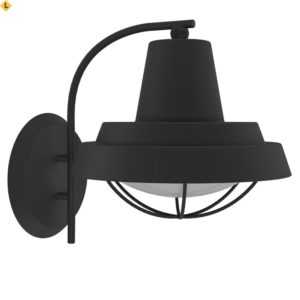

Настенный уличный светильник, является универсальным прибором, который может быть легко установлен на любую вертикальную поверхность достаточной жёсткости.

Такой светодиодный уличный фонарь  идеально подходит для освещения прилегающей к частном дому территории, и выполняет не только осветительную функцию, но и является элементом стилистического декора фасада зданий. Настенный фонарь может быть выполнен в ретро-стиле или иметь современный вид, на эффективности освещения форма светильника, практически, не влияет.


Большая часть таких светильников выполняется в виде бра, когда крепление устанавливается на стену или другую вертикальную плоскость, а плафон выносится вперёд на специальной опоре.
Корпус такого светильника изготавливают из лёгкого металлического сплава, а сам плафон — их толстого стекла или пластика.
Все настенные светодиодные светильники имеют степень защиты IP 44. Такие приборы надёжно защищены от прямого попадания брызг воды внутрь корпуса, поэтому могут быть установлены, как под навесом, так и на открытой площадке.
Светодиодные уличные фонари также могут быть установлены на столб. Для обеспечения освещения на улице, для частного дома используются устройства, которые устанавливаются на мачты высотой до 7 метров.


Чем выше устанавливается такой фонарь, тем более мощные светодиоды должны быть применены в светильнике.
Большая часть технических решений может быть выполнена на светодиодных элементах мощностью до 50 Вт. Такой светодиод, по яркости заменяет лампу накаливания в 500 Вт, поэтому такая модель легко обеспечит светом участок площадью до 1000 м2. Если необходимо осветить большую площадь на участке устанавливается несколько подобных светильников.
Опору для светильника можно изготовить самостоятельно, но многие модели таких приборов реализуются вместе с мачтой различной длины.

Обзор уличных светодиодных светильников видео обязательно посмотрите

Заключение

Какой бы ни был выбран тип светодиодного светильника для улицы, использование таких приборов, позволит свести к минимуму обслуживание фонаря во время эксплуатации. Если приобретается качественный светильник 50 Вт, то можно не волноваться о дополнительном освещении участка. Такой светильник обеспечит не только качественное освещение, но и позволит сэкономить немалое количество денег на оплате счетов за электроэнергию. Если светодиодный уличный прибор необходим только на время нахождения человека на улице, то уличный светильник с датчиком движения, позволит не только включать освещение когда это необходимо, но и ещё больше экономить денежные средства, за счёт уменьшения времени работы светильника.


Светодиодные элементы освещения позволяют не только обеспечить качественным светом прилегающие к дому территории, но широко используются и в домашнем освещении. Такие элементы могут быть установлены в люстры или вместо обычной лампы в прихожей или на кухне. Для домашнего освещения лампа мощностью 50 Вт практически не используются, такая мощность больше подходит для улицы, поэтому для организации внутридомового освещения следует приобретать приборы с меньшим свечением.

Как изготовить своими руками уличный светодиодный светильник видео размещено ниже:

electry.ru

Светодиодные светильники уличного освещения, уличные фонари

Уличное освещение впервые появилось в Лондоне, почти 600 лет тому назад. Раньше подсветка улиц осуществлялась с помощью обычный парафиновых свечей, затем были газовые горелки, а после изобретения электрической энергии количество способов освещения увеличилось и начало расти в геометрической прогрессии. Сначала появились лампы накаливания, затем дуговые ртутные и натриевые газоразрядные, которые кстати освещают улицы по сей день. Однако прогресс не стоит на месте и сегодня появились уличные светодиодные светильники.

Что такое светодиод

Светодиод – это полупроводниковое устройство, которое излучает видимый свет путем  преобразования электрического тока. Конструкция светодиода включает в себя полупроводниковый кристалл на подложке, корпуса с выводами и оптической системы. Свет излучается благодаря тому, что происходит рекомбинация дырок и электронов в области p-n перехода, то есть происходит обмен. Данный переход происходит при наличии двух полупроводников с различной величиной проводимости. Поэтому приконтактные слои полупроводникового кристалла покрывают различными примесями, которые, с одной стороны, имеют донорские, а с другой – акцепторные признаки. Рекомбинация происходит под действием электрического тока. Яркость светодиода зависит от силы тока, чем выше ток – тем больше яркость, однако такая зависимость имеет свой предел, в котором светодиод просто выйдет из строя.

Конструкцию светодиода можно посмотреть на картинке:

Конструкция светодиодного светильника

Любой светодиодный светильник состоит из:

  • Корпуса, имеющего самые различные формы;
  • Светодиодной платы, которая представляет собой плату из алюминиевого сплава, на которую крепятся светодиоды, количество может быть любым, в зависимости от назначения;
  • Металлического гермоввода, который предназначен для ввода проводов и кабелей в корпусное электротехническое оборудование для их защиты от различных механических повреждений и от влаги и пыли;
  • Драйвер, который представляет собой небольшое устройство, предназначенное для подачи тока на светодиодную плату, грубо говоря драйвер – источник тока;
  • Матовый рассеиватель из различного материала, наиболее часто используется поликарбонат, полистирол, полиметилметакрилат. Он необходим для того, чтобы защищать внутренности светильника от влаги, пыли и так далее, обеспечивать наиболее эффективное распределение света.

Преимущества

Светодиоды нашли широкое применение в светильном оборудовании, благодаря своим преимуществам:

  • Низкое потребление электроэнергии, в результате чего экономятся денежные средств;
  • Долгий срок службы, примерно в 8-10 раз больше, чем обычные лампы накаливания;
  • Высокий КПД. Свечение от таких устройств очень яркое;
  • Полное отсутствие нагрева. Если лампы накаливания с вольфрамовой нитью нагреваются до 300 градусов, то светодиод не нагревается вовсе;
  • Безвредность для окружающей среды;
  • Моментальное включение;
  • Простота эксплуатации;
  • Все светодиодные устройства имеют высокую степень влагозащищенности, которая называется IP, данный показатель может меняться в зависимости от назначения, для уличного освещения он будет выше;
  • Виброустойчивость, так как конструкция светодиода не предусматривает нить накаливания;
  • Светильники излучают приятный белый свет.

Однако на фоне всех плюсов самым главным недостатком таких светильников остается цена, которая в несколько раз выше чем стоимость обычных ламп накаливания. Однако со временем технологии улучшаются и с каждым годом цена на такие светильники уменьшается.

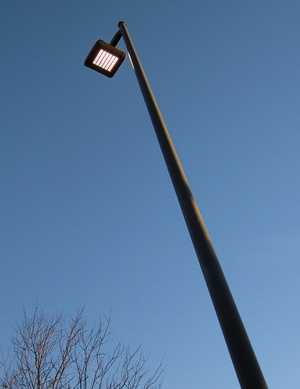

Светодиодные уличные светильники

Светодиодные светильники уличного освещения становятся популярнее с каждым годом. В больших городах России во многих дворах на данный момент устанавливаются подобные осветительные фонари. И это неудивительно, потому что они действительно имеют огромное количество преимуществ.

Область применения

Светодиодные фонари уличного освещения имеют огромную область применения как в общественных местах, так и на частных территориях, например:

  • Применяются в качестве уличного освещения на столбах в жилых дворах и микрорайонах. Яркое освещение обеспечивает безопасность граждан;
  • Установка на дорожных трассах и автомагистралях, благодаря чему увеличивается безопасность проезда, снижается вероятность возникновения ДТП;
  • Декоративное освещение зданий и строений с помощью светодиодных прожекторов;
  • Уличные фонари для дачи и частных домов и так далее.

Требования к уличным светодиодным светильникам

  1. Фонарь должен обеспечивать достаточную яркость и радиус освещения;
  2. Должен выдерживать различные погодные условия;
  3. Иметь высокое сопротивление химическому воздействию;
  4. Иметь долгий срок службы и исправно работать;

Освещение автомобильных дорог

Большая часть светодиодных светильников для улицы представлена освещением на дороге. Светодиодные светильники применяются для освещения дорог, потому что они дают яркий белый цвет, который способствует улучшению восприятия человеческого глаза, а также улучшает ночное видение. Благодаря светодиодной вторичной оптика, которая называется s-optics световой поток может быть правильно направлен на освещаемую поверхность, то есть дорогу, с помощью данной вторичной оптики световой поток соответствует равномерной кривой силы света или широкая уличная диаграмма, где угол раскрытия светового потока равен 180 градусам.

В итоге свет распространяется только в пределах дороги, причем при использовании светодиодного уличного освещения дорог неравномерность распределения света равна примерно двум, когда при освещении дорог лампами ДНаТ и ДРЛ неравномерность составляет около 8. Светодиодное освещение способно полностью засветить дорогу, сделать ее максимально видимой и безопасной.

Для освещения автомобильных дорог применяются светильники от 5000 люмен, со степенью пылевлагозащищенности – IP65, то есть данные устройства полностью защищены от попадания пыли и влаги внутрь корпуса, срок службы таких устройств превышает 100 000 часов.

Обычно подобные светильник являются консольными, их конструкцией предусмотрены специальные кронштейны, с помощью которых их можно крепить к стенам и столбам. Благодаря консольному крепление возможен монтаж данного осветительного оборудования практически везде.

Таким образом, светодиодное освещение дорог является весьма эффективным и удобным.



Светодиодные светильники со встроенным датчиком движения

Также сегодня существуют светодиодные светильники со встроенным датчиком движения, которые применяются в большей степени в местах, где отсутствует подключение к электросети. Конструкция такого светильника включает в себя датчик движения, имеющий угол обзора примерно в 120 градусов и чувствительностью в 2-3 метра. Отличительной чертой таких светильников является то, что они работают на батарейках, то есть исключается необходимость в монтаже, достаточно лишь повесить такой светильник на гвоздь. Некоторые светильники подобного типа, которые имеют степень влагозащищенности IP42 можно эксплуатировать на улице, однако в тех местах, где наиболее сухо и исключается возможность осадков, например, на крыльце под навесом.

Светодиодный прожектор

Также светодиодное уличное освещение нашло применение в прожекторах для строительства. Порой выходит так, что какую-то работу приходится проводить в темное время суток, степень освещенности должна быть соответствующая. Прожектор из светодиодов отлично выполняет свои функции. Светодиодные прожектора для уличного освещения могут быть различной мощности и размера. Принцип работы такого прожектора такой же, как и у автомобильной фары, то есть источник свет вставляется в специальный рефлектор, который усиливает яркость и дальность. Для того, чтобы изменить угол свечения применяются специальные коллиматорные линзы, которые способны изменить угол свечения.

Помимо работы такие прожекторы могут монтироваться в землю, или в углубление и служить как лампы для уличного освещения. Также они применяются на современных стадионах.


Таким образом консольные светодиодные светильники имеют большую популярность среди населения.

Обслуживание

Обслуживание светодиодных светильников несложно, оно не требует замены комплектующих частей, следует лишь проводить чистку от пыли и других загрязнений. Очистку внутренностей светильника следует производить сухой тряпкой.

Светодиодные лампы

Однако порой установка светодиодного светильника может быть затруднительна или вообще невозможно, однако способ сэкономить энергию и деньги существует – покупка светодиодной лампы. Ее устройство практически идентично светильнику за исключением того, что предусмотрен цоколь для вкручивания в патрон и специальный охлаждающий радиатор из алюминиевого сплава, который необходим для отвода тепла, образовавшегося при работе светодиода.

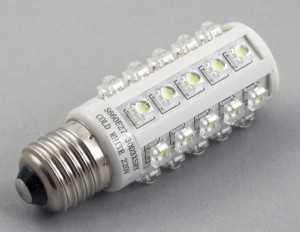

Светодиодные лампы Е40 постепенно вытесняют ртутные и галогенновые аналоги. Например лампа ДРЛ 250 с цоколем Е40 может проработать около года, когда светодиодный аналог ДРЛ более четырех лет.  ДРЛ 250 применятся в качестве лампы для уличных фонарей, рассчитана на 250 Вт.

Вот так выглядит светодиодная лампа с цоколем e40 для уличного освещения:

Можно ли собрать светодиодный светильник для уличного освещения самостоятельно

Но как не крути, промышленный светодиодный светильник может стоить достаточно больших денег, поэтому многие люди создают светодиодный светильник своими руками. Только на первый взгляд кажется, что это непосильная задача, однако справиться с такой процедурой сможет практически каждый человек, который имеет хоть какой-то опыт в электронике.

Для создания понадобятся:

  • Плата со светодиодами;
  • Старые фонарь;
  • Опора;
  • Специальная оптика для освещения дорог;
  • Радиатор для охлаждения платы со светодиодами;
  • Драйвер в качестве источника питания;
  • Герметик;
  • Инструменты;
  • Паяльник.

Схема цепи для светодиодного фонаря достаточно проста, если следовать ей, последовательно подключать светодиоды, то все должно получиться. Все вышеперечисленные детали можно приобрести в магазине электротехнике или в Интернет.

Преимущества от использования

Как уже было сказано выше, светодиоды имеют большое количество преимуществ, однако также следует сказать о достоинствах светодиодных уличных фонарей и прожекторов.

  • Экономия средств. Такие фонари смогут сэкономить большую сумму денег, придется один раз потратиться и на ближайшие 4-6 лет забыть о замене ламп. Еще больше можно будет сэкономить, собрав уличные светодиодные консольные прожекторы или фонари своими руками;
  • Способность работать в любых условиях, светодиодный уличный фонарь может функционировать как на большой морозе, так и в жаркую погоду, ему не страшны дождь и снег;
  • Яркое, мощное свечение, благодаря которому можно проводить работы, отдыхать и так далее в темное время суток.

В заключение можно сказать, что монтаж таких устройств для освещения является выгодным решением проблемы освещенности. Такие устройства в течение следующих десяти лет будут становиться дешевле и доступнее для каждого. Установка таких фонарей может сэкономить деньги, силы и время, а также обеспечит качественное и бесперебойное освещение улиц в темное время суток. Постепенно на улицах России устанавливается освещение подобного типа, что не может не радовать.

profazu.ru

Лампы светодиодные и уличные светодиодные светильники

Изобрел светодиодные лампы российский ученый Олег Владимирович Лосев. Именно ему принадлежит патент. В 1923 году была найдена связь люминесценции в карбиде кремния и p-n-перехода. Благодаря чему были созданы современные светодиоды.

Первые индикаторные светодиоды были изготовлены в промышленных условиях в 1968 году. Однако, световой поток, которые они излучали, был мал, и выступать в роли лампы они не могли. Светодиод с мощной светоотдачей был изобретен в 1990 году. Он смог полноценно заменить лампу накаливания.

Создание светодиодной лампы подразумевало замену ламп накаливания, установленных в фонариках. По той причине, что аккумуляторы и батарейки стоят не мало, экономический эффект был предусмотрен, хотя цена светодиодов не так уж мала.

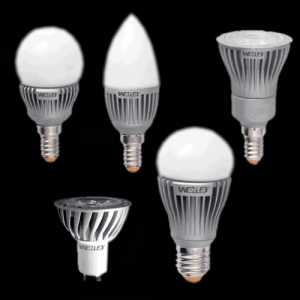

Светодиодные лампы

Достоинство ламп на светодиодах заключается в том, что они потребляют малое количество электроэнергии, имеют долгий срок службы. SMD светодиоды до 100 000 часов, корпусные – до 25 000.

При этом лампы безопасны для окружающей среды, устойчивы к механическим воздействиям (устанавливаются в транспорте, военной технике). Они имеют различную форму, что позволяет создавать их в любом виде (например, ленты для потолков, которые имеют возможность смены цвета). Лампы широко применяются в интерьере, так как выделяют малое количество тепла и пожарно безопасны.

На данный момент цена на светодиодные лампы велика, но с усовершенствованием технологий их цена будет уменьшаться. Первые телефоны в свое время тоже стоили дорого, а сейчас они есть практически у каждого ребенка. Оценить достоинство ламп может каждый. Достаточно для начала купить хотя бы одну лампу, установить на то место, где свет само чаще горит, например, в светильник, и наслаждаться.

Выбор светодиодной лампы

Конструкция современной светодиодной лампы выполнена таким образом, что заменить лампу накаливания не составит труда. Нужно только подобрать подходящую по размерам лампу и установить ее в патрон.

Технические характеристики ламп различаются, поэтому перед покупкой ламп, необходимых для усовершенствования дизайна, обратите внимания на заявленные характеристики.

Выбор светодиодной лампы по габаритным размерам

Размеры светодиодной лампы — самый главный показатель. На фото показана лампа накаливания на 150 Вт и ее светодиодный аналог, который обеспечивает яркость, равную лампе накала. Колба лампы накаливания у начала цоколя практически равна его диаметру, плавно меняя форму и приобретая форму шара.

Светодиодная лампа имеет резкий переход цоколя. Вкрутить ее в некоторые типы светильников практически не возможно. Поэтому, при выборе лампы руководствуйтесь не только ее мощностью, а и ее конструкцией.

Выбор светодиодной лампы по потребляемой мощности

Люди привыкли проводить оценку освещенности помещения по мощности лампы. Однако, этот критерий не является самым важным. Продавцы уверяют, что лампа на светодиодах, имеющая мощность раз в 10 меньше, чем лампа накаливания, обеспечит такое же освещение комнаты. Но опыт говорит, что это совсем не так.

Светодиоды имеют разную светоотдачу и являются точечным источником света. Часть их мощности теряется на драйвере (так как их нельзя включать напрямую в электросеть), поэтому, величина мощности, которую потребляет тот или иной светодиод зависит от света, который излучает лампа.

Коэффициент должен быть не больше 8. Если имеется лампа накаливания на 60 Вт и вы хотите ее заменить, понадобится светодиодная лампа на 7,5 Вт. Чтоб заменить лампу на 100 Вт, необходимо приобрести светодиодную мощностью 12,5 Вт.

Таблица для расчета мощности и количества светильников в зависимости от вида помещения
Вид помещенияМощность, необходимая для освещения 1м2 площади помещения
в зависимости от типа лампы
НакаливанияГалогеноваяЭнерго сберегающаяСветодиодная
Детская4030105
Кухня302574
Гостиная, ванная, санузел252063
Спальня, прихожая, коридор201552
Подсобные помещения10721

В таблице указаны рекомендуемые параметры для выбора ламп освещения в зависимости от назначения. Как по мне, так эти данные завышены раза в два. Но, на то они и требования.

Выбор светодиодной лампы по величине светоотдачи

Величина светоотдачи лампы измеряется в люменах. На упаковке не всегда можно найти этот параметр. В таком случае, выбор лампы зависит от ее мощности. Имея информацию о светоотдаче, можно легко приобрети нужный вам товар. В среднем, лампа накаливания имеет 15 лм/Вт светоотдачи. Исходя из этого, можно высчитать светоотдачу лампы на 100 Вт. Она равна 1500 лм. Чтоб выбрать светодиодную лампу для ее замены, величина светоотдачи умножается на мощность. К примеру, возьмем лампу со светоотдачей 200 мл/Вт, мощностью 7,5 Вт. Получается, 200*7,5=1500 лм. Лампа, имеющая такое число люменов сможет заменить аналогичную лампу накаливания.

Выбор светодиодной лампы по цветовой температуре

Мы привыкли к лампам накаливания, так как они излучают свет желтоватого оттенка. Со светодиодными лампами дела обстоят иначе. Они могут иметь различную температуру свечения, исходя из этого, оттенок излучаемого ими цвета может меняться. Оттенки свечения указаны на упаковке в виде 4-ехзначного числа. 2700 К – оттенок теплый, будет светить как лампа накаливания. 3000К – белый теплый, можно сказать, что это почти белый цвет освещения. 4500-5000К – лампы дневного цвета, они же люминесцентные. Мне ближе всего лампы 2700К, но у каждого свои вкусы. Стоит отметить, что после замены лампы накаливания светодиодной, цветовая температура которой 3000К либо 4500-5000К, предметы интерьера изменят оттенок.

Выбор светодиодной лампы по направлению светового потока

Лампа накаливания практически равномерно излучает свет. Светодиодные лампы имеют различную конструкцию, равномерно рассеивая свет, имея при этом небольшой угол излучения. Если произвести установку лампы, имеющую узконаправленный спектр освещения на люстру, плафоны которой смотрят в потолок, освещаться будет только он. Если плафоны направлены вниз, освещен будет, лишь этот участок под светильником. Поэтому, такие лампы отлично подойдут под бра, установленного около телевизора или в месте отдыха.

Выбор светодиодной лампы по конструкции

Светодиодная лампа затрачивает мало электрической энергии, но почти вся выделяется на малой площади кристалла светодиода. Это приводит к его нагреву. Это не критично, если светодиоды малой мощности. Светодиоды, имеющие большую мощность, сильно нагреваются. Для теплоотвода светодиоды приклеивают к радиатору, который обеспечивает нужный температурный режим лампы. Если кристалл сильно нагревается, происходит снижение светоотдачи и срок службы уменьшается в десятки раз.

Лампа Е27 показана на фото. Она имеет 5 светодиодов, ребристый радиатор и малый угол свечения. Некоторые радиаторы изготовлены из пластика и покрыты пленкой. Они не могут отводить тепло в полной мере, что приводит к уменьшению срока службы лампы. При покупке лампы следует учитывать этот фактор и проверять материал радиатора. Постучите по нему, например, ключом, по звуку станет понятно, из чего он сделан.

На данный момент появились новые SMD светодиоды. Они обладают высокой мощностью. Большинство ламп имеют именно такие светодиоды. Лампы, имеющие круглые светодиоды, покидают рынок. Срок службы SMD светодиодов, как заявляют изготовители, на порядок больше. Однако, качество лампы зависит не только от светодиода, но и от драйвера, установленного в корпусе. Он служит для подачи напряжения на светодиоды. При покупке лампы нет возможности оценить качество светодиода.

Лампы на светодиодах могут работать до 12 лет. Однако, прошло менее 5 лет со дня установки мною таких ламп, как они уже вышли из строя. Практикуясь, я понял, что можно ремонтировать эти лампы самостоятельно. Особых навыков для этого не требуется.

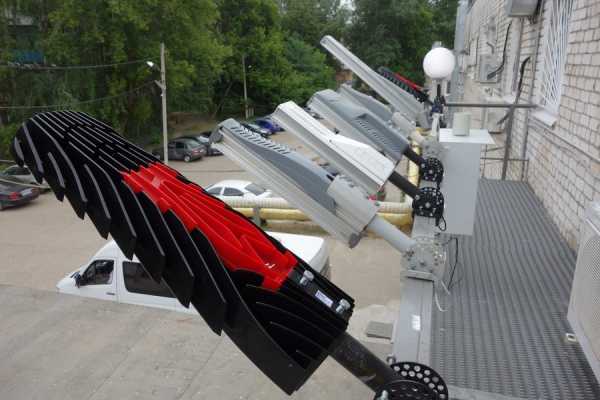

Выбор светильника для уличного освещения

Одной из разновидностей светодиодных ламп являются уличные светильники. Они имеют особую конструкцию, которая позволяет работать лампе при любых погодных условиях. Такой светильник не боится жары, ветра, дождя, снега.

Отслужившие лампы на светодиодах стоит чем-то заменять. Для уличного освещения была изобретена ДРЛ лампа (дуговая ртутная). Многих волнует вопрос, стоит ли устанавливать такие лампы и на сколько они экономичны. Такой вопрос стал и передо мной. Анализировать данные о лампах это прекрасно, но без наглядных испытаний не обойтись. Я взял два образца ламп: РСУ21-250-002, в котором установлена лампа ДРЛ 250Вт, и ее аналог ДиУС-40-120 (на фото справа). Результаты испытания я занес в таблицу.

Результаты сравнительных испытаний уличных светильников РСУ21-250-002 и ДиУС-40-120
Тип светильника уличного освещенияОсвещенность, люкс,
на расстоянии, м		Потребляемая мощность, ватт
23456
РСУ21-250-002 с лампой ДРЛ 250 ватт12263342418264
ДиУС-40-120 светодиодный36018495685055

Производители рекомендуют заменять светильник РКУ 125 (ДРЛ-125) светильником ДиУС-40-120 с лампой ДРЛ 125. Результаты показывают, что он с легкостью заменит ДРЛ 250 Вт. Так как потребляемая мощность в 4,8 раза меньше, а освещенность на расстоянии 6 метров, больше. Это показали измерения люксметра.

В пункте 7.31 СНиП мною были приведены требования по освещенности СНиП 23-05-95 (искусственное и натуральное освещение) к освещению сельских и городских помещений с наружи здания.

В таблице 12 указана средняя горизонтальная освещенность для городской местности, которая находится на уровне покрытия непроезжих частей, бульваров и скверов, площадей и дорог, территорий микрорайонов и пешеходных улиц.

Требования СНиП 23-05-95 к средней горизонтальной освещенности на уровне покрытия
Освещаемые объектыСредняя горизонтальная освещенность, лк
Главные пешеходные улицы, непроезжие части площадей категорий А и Б и пред заводские площади10
Пешеходные улицыв пределах общественных центров6
на других территориях10
Тротуары, отделенные от проезжей части на улицах категорийА и Б4
В2*
Посадочные площадки общественного транспорта на улицах всех категорий10
Пешеходные мостики10
Пешеходные тоннелиднем100
вечером и ночью50
Лестницы пешеходных тоннелей вечером и ночью20
Пешеходные дорожки бульваров и скверов, примыкающих к улицам категорийА6
Б4
В2
Территории микрорайонов
Проездыосновные4
второстепенные, в том числе тротуары-подъезды2
Хозяйственные площадки и площадки при мусоросборниках2
Детские площадки в местах расположения оборудования для подвижных игр10
* Норма распространяется также на освещенность тротуаров, примыкающих к проезжей части улиц категорий Б и В с переходными и низшими типами покрытий

Из таблицы СНиП 23-05-95 видно, что уличный светильник на светодиодах ДиУС-40-120 подойдет практически для освещения любой территории. При этом если вы решили заменить светодиодные лампы на ДРЛ, то помните, срок эксплуатации светодиодов 100000 часов, в то время, как лампы ДРЛ служат около 15000 часов. Помимо этого, за замену светильника на высоте придется заплатить не малую сумму. Я провел климатические испытания 13 светильников ДиУС-40-120. Испытывал устойчивость запуска при относительно малых температурах, а так же сохранение работоспособности при высоких. Все это происходило в испытательном центре. Светильники были выдержаны в холодильной камере при температуре -60?С, там они пролежали 4 часа. После чего они исправно запустились и работали 4 часа. Температура окружающей среды составила +40?С. Согласно документации, лампы ДРЛ подходят под климатические условия от -30?С до +30?С. Расчеты показали, светодиодные лампы для уличного освещения работают без выхода из строя около 3 лет.

www.proterem.ru

Уличное светодиодное освещение

Некоторые источники сообщают 38% электроэнергии США потребляется уличным освещением. В России количество затрат, потраченных в этой области неизвестно, но можно с уверенностью утверждать что света в городах стало больше. В последнее время коммунальные службы заменяют натриевые лампы на светодиодные и на это есть разумные причины. Предлагаем разобраться как устроены такие лампы, какие разновидности встречаются. Рассмотрим их сильные и слабые стороны.

В этой статье:

Разновидности уличных светодиодных ламп

Уличное освещение с использованием светодиодных приборов классифицируют по двум группам: назначение и цвет излучения. В первой группе перечислены основные виды конструкций и для чего они создавались. Во второй вы узнаете об основных способах получения белого свечения.

Функциональность

  • Прожектор. В зависимости от размера используют в разных местах. Промышленные предназначены для освещения на крупных объектах. Часто их встречают на стадионах, автомобильных стоянках, подсвечивают фасады зданий. Небольшой формат прожектора устанавливают в садах, приусадебных участках для декоративного освещения.
  • Фонарь. В зависимости от мощности лампы устанавливают на различных видах дороги. Крупные магистрали в Москве и других городах оснащают светодиодными светильниками в 400 Вт. Улицы с небольшим потоком — 150—250 Вт. Для парковой зоны, садов и тротуаров достаточно 150 Вт мощности освещения.
  • Дюралайт. Представляет из себя гибкую пластиковую трубку или ленту со светодиодами внутри. Электронные детали размещают на расстоянии в 1,5—27,5 миллиметра. Основной задачей такого светильника — украшение архитектурных объектов, используется в ландшафтном дизайне и в рекламной сфере. Выделяют 4 разновидности светильников дюралайт:
  1. Чейзинг — динамическое светодиодное освещение улиц;
  2. Мультичейзинг — улучшенная версия предыдущего варианта, класса люкс;
  3. Фиксинг — постоянное свечение;
  4. Хамелеон — изменение цвета освещения через контролер.
  • Дюрафлекс. Элемент ландшафтного декора, не боится влаги и очень гибкий. Светодиодная лента содержит несколько десятков электронных элементов.
  • Линейка. Применяется в декоративной рекламной подсветке. На пластиковой ленте закрепляют мощные светодиоды, направленные в одну сторону. Для питания электроприбора потребуется всего 12 В напряжения, что безопасно для человека.
  • Сетка. Светодиоды размещают в узлах плетеной сетки. Завоевала популярность у дизайнеров за счет простоты монтажа, удароустойчивости и экономичности. Для установки потребуются распорки, между которыми устанавливают освещение. Часто можно увидеть такую сетку на стенах или натянутую над дорожками, танцплощадками.



Конструкция светодиодного светильника

Описанные в этом разделе конструкция характерна для большинства видов светодиодных светильников. Она примерно одинакова как у изделий для домашнего применения, так и для уличной установки.

Первым отличием от классических вариантов будет рассеиватель. Его задача заключается в равномерном распределении света. Если в лампы накаливания перед тем как выкрутить нужно подождать когда они остынут, то светодиодная лампа почти не нагревается. Рассеиватель изготавливают из прочных прозрачных материалов, например, пластик или матированный поликарбонат. Это также выгодно выделяет устройство, оно сравнительно прочнее люминесцентных аналогов.

Ключевой частью является светодиодный чип. На одном светильнике могут разместить десятки таких деталей. От качества изготовления диода будет зависеть долговечность устройства, его эксплуатационные характеристики. Если сломается одна деталь, тогда вся лампа придет в негодность. Производителей чипов в мире немного, одно из предприятий находится в Санкт-Петербурге.

Конструкция светодиодного светильника

Из сплава алюминия изготавливают печатную плату. Она отвечает за передачу тепла от диодов к радиатору. Под ней находится место с наибольшей температурой. Если лампа накаливания распространяет тепло вокруг себя, то светодиодная нагревается внутри.

Чтобы устройство не перегрелось излишнюю температуру рассеивают через радиатор. Его изготавливают из того же металла что и печатную плату и его анодированных сплавов. Для увеличения площади теплоотдачи поверхность радиатора дополняют пластинками.

За питание отвечает драйвер, дополненный конденсатором. Ему поручено преобразовывать переменный ток в постоянный. Для этой цели устанавливают диодный мост и стабилизатор напряжения. Всю начинку помещают внутрь корпуса и подводят питающий кабель.

Драйвер светодиодного освещения

Цвет излучения:

  • Технология RGB. Для получения нужного цвета совмещают в одной ячейки светодиоды зеленой, красной и голубой подсветки. В итоге выходит мощное свечение, но со временем старение прибора приводит к тому, что свет «плывет».
  • Смешивание цветов. На подложку устанавливают светодиод, работающий в ультрафиолетовом диапазоне. Чтобы получить белый цвет, на поверхность прибора наносят зеленые и синие люминофоры. Этот метод экономичнее предыдущего, но со временем из-за потери цветного слоя свет тускнеет.
  • Еще один способ смешивания цветов потребует три светодиода. Первый излучает синий свет, его покрывают желтым люминофором. Рядом закрепляют два других диода с зеленым и красным свечением. Как и в прежнем варианте свет постепенно становится тусклее из-за разрушения краски.
  • Технология ZnCe. На специальной подложке закрепляется полупроводник, излучающий голубое свечение. Такой прибор способен работать при напряжении в 2,7 В, устойчив к электростатическим разрядам. Однако, имеет маленький срок службы.

Светодиод RGB 3 W

Достоинства и недостатки

К достоинствам можно отнести:

  • Экономичность. Для работы светодиодных фонарей затрачивается в два раза меньше энергии. С таким потреблением электричества получается мощный световой поток, сравнимый с люминесцентными лампами. К экономии можно отнести и тот фактор, что снижается нагрузка на электросетевые линии, благодаря чему оборудование изнашивается медленнее.
  • Долговечность. В старину фонарщиком приходилось ежедневно зажигать и тушить освещение уличное. Светодиоды работают до 15 лет при круглосуточном функционировании и до 25 лет при ночном.
  • Прочность. Для защиты не требуется монтаж стеклянных плафонов, рассеиватели изготавливают из прочного пластика. Во время разработки конструкции собирают корпус, на котором не скапливается загрязнение (пыль, птичий помет, мусор, влага). Некоторые модели оснащаются клапаном для выведения конденсата. Светодиод сохраняет рабочее состояние при температурах от -60 до +45 °C.
  • Надежность. Светодиодные фонари оснащены антивандальной защитой, не взрываются и не горят. В отличие от люминесцентных ламп нет посторонних шумов во время работы. Благодаря преобразованию электричества в постоянный ток отсутствует мерцание.
  • Цветопередача. Возможен подбор оптимальной интенсивности цвета в зависимости от потребностей заказчика. От белого света диодов не устают глаза водителей.
  • Моментальное включение. Для начала работы не требуется разогрева устройства. Сразу после подачи энергии светодиоды загораются.
  • Экологически безопасны. В составе не применяются ядовитые вещества, такие как ртуть и ее производные. Утилизируются как бытовой мусор.
  • Простота монтажа. Легкая конструкция нетрудно закрепить. На одну опору можно установить одновременно два светильника.
  • Среди слабых сторон выделяются четыре пункта:
  • Цена. Она гораздо выше привычных приборов, но с развитием технологий стоимость будет снижаться. Кроме того, благодаря долгому сроку службы и экономии энергии покупка оправдывает вложенные средства.
  • При некачественной сборке фонаря подложка не успевает перенаправлять тепло к радиатору, из-за чего происходит поломка прибора. Насколько хорошо выполнено соединение светодиодов с подложкой невозможно проверить самостоятельно.
  • Чувствительность к перепадам напряжения. При скачке энергии прибор перегревается, герметик расплавляется и светильник выходит из строя.
  • Возможны поломки из-за диффузии электродов. Металл со временем может проникнуть к полупроводникам, что приводит к порче прибора.

Кому подойдут светодиодные уличные светильники?

Несомненно, за светодиодными светильниками будущее. Со временем их стоимость будет снижаться, а срок службы и энергоэффективность расти. Они вытеснят с рынка лампы накаливания, газоразрядные и люминесцентные образцы. Но уже сейчас светодиоды подойдут для реализации различных проектов.

На крупных предприятиях установив инновационные лампы можно сэкономить на электроэнергии и обслуживании уличных фонарей. Светодиодные фонари подойдут для освещения парковки, охраняемых зон и другие важных объектов на территории. Площади перед крупными торговыми центрами также оснащаются светодиодными светильниками.

Нередко можно встретить рекламные щиты, которые обрамляет светодиодная лента. Во время проведения массовых мероприятий по вечерам и праздникам растягивают светодиодные сетки, ленты. Многие дорожки парков освещают именно такие светильники. В частных садах и приусадебных территориях светодиодные уличные фонари освещения украшают дорожки, фонтаны, фасады, деревья.

cdelct.ru

Светодиодные светильники уличного освещения

Еще несколько лет назад все уличные фонари не отличались большим разнообразием своего дизайна – это было обусловлено стандартностью форм и размеров устанавливаемых в них ламп. После начала массового производства относительно недорогих LED-излучателей повышенной яркости ситуация изменилась – светодиодные светильники для уличного освещения могут иметь любой «экстерьер», определяемый исключительно фантазией разработчика и практической целесообразностью. Кроме того, использование LED-технологий позволило значительно повысить степень эксплуатационной безопасности уличных фонарей.



В этой статье:

Свет нужен везде!

Современные светодиодные светильники, предназначенные для освещения улиц, являются по своим световым характеристикам и конструктивным особенностям полными аналогами фонарей с другими источниками искусственного света – лампами ДРЛ, ДНАТ, «галогенками» или люминесцентными «энергосберегайками». Но, в отличие от более ранних разработок, отличаются крайне низким энергопотреблением и редкостной простотой монтажа.

Оригинальные светодиодные фонари уличного освещения

Область использования светодиодных уличных светильников, несмотря на их «узкопрофильное» название, очень широка. Они вполне могут применяться не только для освещения ночных улиц и дворов, но и в некоторых промышленных цехах, на закрытых автомобильных парковках и платформах железнодорожных вокзалов, на спортплощадках и в больших складских помещениях. Причем такие светильники относятся к категории изделий «поставил и забыл» — им не требуется практически никакое техническое обслуживание в течение всего периода эксплуатации. А этот период у светодиодной техники очень длительный и исчисляется десятилетиями непрерывной работы…

Свет для глаз не вреден

Одна из главных характеристик LED-излучения – индекс цветопередачи, характеризующий схожесть с естественным, солнечным освещением и мало зависящий от другого параметра – цветовой температуры. Цветопередача при светодиодном освещении не идеальна, но очень близка к этому и однозначно лучше, чем у тех же натриевых или дуговых ламп; безинерционность свечения (отсутствие «моргания» в излучении) также улучшает качество света.

Именно оптимальность световых характеристик дает возможность использовать такие лампы для уличного освещения дорог с интенсивным движением автотранспорта – они не нарушают концентрации внимания водителей. И, что немаловажно, не слепят глаза, давая «мягкий», но при этом довольно контрастный свет – этот фактор особенно важен в длинных автомобильных туннелях.

А какими они бывают?

Классифицировать светодиодные светильники уличного освещения можно по многим параметрам, но обычно их различают всего по двум особенностям: функциональному назначению и типу крепления на столб или иную опору (обычные и консольные). Разделение это довольно условное, поскольку светодиодные световые приборы, в силу своих конструктивных особенностей, в большинстве случаев взаимозаменяемы друг с другом, как по функциональности, так и по монтажным требованиям.

По функциональности уличные осветительные приборы делятся на три большие группы:

  • прожекторы;
  • консольные фонари;
  • светодиодные гирлянды.

Последняя группа к осветительным устройствам отнесена с некоторой натяжкой, поскольку предназначена не столько для создания освещения, сколько для создания декоративной ландшафтной и архитектурной подсветки. Применение их в качестве основного источника уличного искусственного света совершенно не выгодно ни с экономической, ни с технической точки зрения.

Прожекторы

Светодиодные прожекторы предназначены для ночного освещения небольших участков территории. Конструктивно это практически полные аналоги популярных светильников с трубчатыми галогеновыми лампочками – только с LED-сборкой в качестве источника света. Различаются по своей световой мощности (яркости свечения) и, в зависимости от ее величины, могут устанавливаться для освещения как больших площадей, так и небольших участков.

Главная особенность прожекторов – относительно узкий угол раскрытия светового потока; иными словами – такой светильник дает узконаправленный луч света. Поэтому прожектора рекомендуется устанавливать на максимально возможную высоту, а такая установка, в свою очередь, приводит к возникновению трех проблем:

  • сложность монтажа с чисто технической точки зрения – обычно требуется использование спецтехники;
  • ослабление интенсивности светового потока на уровне земли;
  • вызванная этим ослаблением необходимость увеличения световой и, соответственно, электрической потребляемой мощности прибора.

    Свотодиодный прожектор

Однако светильники-прожекторы очень технологичны с точки зрения закрепления на «рабочем месте» — они могут монтироваться на поверхности любой формы; при этом луч света легко направляется в нужную сторону, которую, при необходимости, можно оперативно и без каких-либо затруднений изменить. Подключение к линии электропитания не требует разборки корпуса светильника и может осуществляться «на весу».

Консольные приборы

Консольные светодиодные светильники, в отличие от прожекторов, рассчитаны на монтаж на специальных кронштейнах (консолях) – по сути, трубах определенного диаметра. Именно такие «лампы» идеальны для искусственного освещения широких улиц, автомобильных дорог и прочих больших территориальных участков.

Консольные осветительные приборы – аналоги светильников, известных в народе как «кобры». Так же, как и фонари на основе распространенных ртутных дуговых ламп серий ДРЛ и ДРТ, они монтируются на стационарных опорах большой высоты – на малой высоте эффективность таких приборов резко снижается.

Светодиодные фонари консольного типа

Главные черты таких устройств – широкий угол конуса светового потока и высокая яркость излучения. Эти характеристики позволяют освещать консольными фонарями большую площадь под ними, но при этом накладывают на их использование определенные ограничения:

  • для охватывания световым потоком максимально возможной территории под светильником его приходится монтировать на большой высоте – поэтому монтаж без использования спецтехники типа «автовышка» практически нереален;
  • световой поток излучается светильником «под себя» и изменение направления излучения, в силу конструктивных особенностей корпуса фонаря, возможно в очень небольших пределах;
  • эксплуатационный доступ к светильнику сильно ограничен в силу большой высоты установки кронштейна;
  • подключение к электропитанию требует хотя бы частичной разборки корпуса прибора;
  • необходимость использования в таких фонарях LED-излучателей повышенной мощности приводит к небольшому, но существующему увеличению потребления электроэнергии прибором.

Пара слов о защите

Еще одна редко вспоминаемая, но весьма важная характеристика уличных светильников – их климатическое исполнение; точнее – степень пыле и влагозащищености. Если для прожекторов в большинстве случаев при крайней необходимости можно соорудить какой-нибудь короб для защиты от дождя и снега, то «прикрыть» консольные светильники крайне затруднительно… поэтому уровень защиты по IP должен быть довольно высоким.

Светодиодный прожектор IP-65 120W

Так какой же лучше?

Хотя для устройства уличного освещения светильники обычно приходится выбирать всего из двух групп – учитывать при выборе приходится довольно большое количество факторов. Поэтому проще будет свести все основные характеристики обоих типов фонарей в небольшую таблицу:

 LED-прожекторыКонсольные LED-светильники
Область использованияОсвещение небольших территориальных участковОсвещение больших территорий и улиц
Особенности монтажаКрепится к любой поверхностиМонтируется на специально подготовленные кронштейны
Особенности светового потокаУзконаправленный, но направление луча легко регулируетсяШирокий конус излучения, но регулировка направления оси светового потока затруднительна
Требования к герметичностиНе ниже IP 56Не ниже IP 67
Высота установкиМаксимально удобнаяМаксимально доступная

Подводим итог

Вообще же, практически все современные модели светодиодных прожекторов и консольных фонарей отвечают необходимым требованиям по герметичности прибора и имеют антивандальную конструкцию. Учитывая их непрерывно снижающуюся цену и недостижимый для светильников других типов срок службы, а также отсутствие необходимости проведения каких-либо обслуживающих технических работ в течение всего срока службы LED-прибора – можно быть уверенным: за светодиодным уличным освещением – будущее!

cdelct.ru

РубрикаРазное

Добавить комментарий
