Адаптер для скважины своими руками: установка, монтаж, правила обустройства

Одним из обязательных условий бесперебойной работы автономного водоснабжения является защита коммуникаций от  обледенения в зимний период. Решить эту задачу можно путем отведения системы ниже опасного для нее уровня промерзания грунта, а также подключения идущей от скважинного насоса трубы через адаптер.

Мы расскажем, что представляет собой это устройство, какими плюсами выделяется в сравнении с сооружением кессона. Вы узнаете, как правильно установить адаптер для скважины своими руками, как подключать его к трубопроводу и на какой глубине. С учетом наших советов вы сможете самостоятельно поставить его без проблем.

Содержание статьи:

  • Обустройство скважины с применением адаптера
  • Конструктивные особенности устройства
    • Внутренняя проточная часть
    • Наружная ответная часть
  • Достоинства и недостатки «адаптерной» технологии
  • Инструктаж по оснащению скважины адаптером
    • Шаг #1 — подготовка необходимых материалов
    • Шаг #2 — проведение земляных работ
    • Шаг #3 — установка основной части
    • Шаг #4 — монтаж ответной части
  • Общие рекомендации по монтажу устройства
  • Выводы и полезное видео по теме

Обустройство скважины с применением адаптера

Монтаж скважинного адаптера – самый дешевый способ отвода воды, не требующий теплоизоляции трубопровода при прокладке ниже уровня промерзания грунта.

При грамотно проведенном монтаже таких сооружений как приямок и кессон, защищать трубы от промерзания нет необходимости. При этом обеспечивается возможность доступа для проведения ремонта ствола скважины и насоса.

Конструктивные особенности устройства

Скважинный адаптер представляет собой специальное устройство. Оно обеспечивает герметичный ввод подающих воду труб через обсадную колонну при обустройстве незамерзающего водопровода. По сути, адаптер представляет собой угловой соединитель.

Принцип работы адаптера заключается в том, что он перенаправляет поднимающуюся вверх по шахте скважины воду в ведущий к дому трубопровод, который расположен ниже уровня промерзания земли

Скважинные адаптеры хоть и имеют довольно простую в исполнении конструкцию, но оснащение скважины с их применением сопряжено со многими особенностями. Эта специфика во многом определяет срок эксплуатации гидротехнического сооружения.

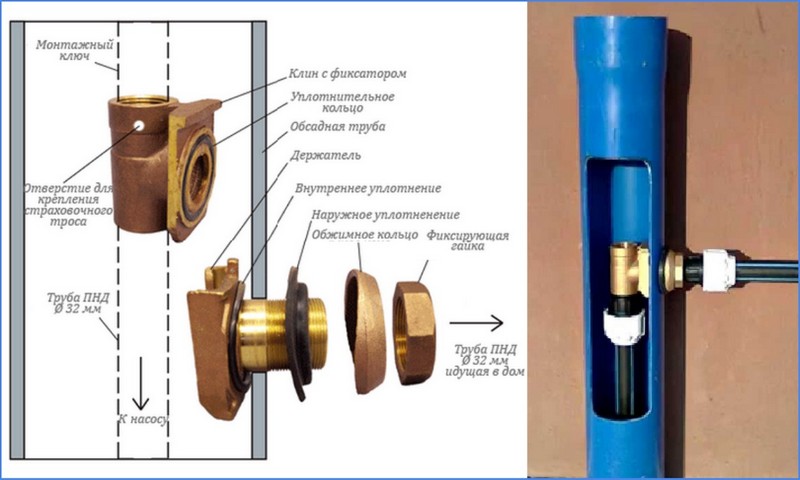

Основными элементами адаптера выступают наружная и внутренняя части.

Внутренняя проточная часть

Внешне эта часть устройства напоминает тройник. Одна из его сторон  глухая. Она оснащена технической резьбой, требующейся для состыковки двух частей адаптера. Другая же часть присоединяется к трубе, подводящей к глубинному насосу. Центральное ответвление подобия тройника оснащено второй половинкой общего соединения конструкции «ласточкин хвост».

Обратная сторона держателя оснащена кольцевой проточкой, предназначенной для резиновой прокладки, а также выступами для прижима клина ответной части

Ее монтаж осуществляют в отверстие обсадной трубы, фиксируя накидной гайкой, оснащенной герметизирующим кольцом.

Резиновые уплотнители предназначены для герметизации скважины от попадания подземных вод. Первый уплотнитель размещают на внутренней поверхности плоскости держателя, второй – между внешней стенкой и накидной гайкой.

Наружная ответная часть

Это компактный резьбовой патрубок. Он подключается к ПНД трубе и к выкидному патрубку насоса, а с основной частью соединяется посредством продевания специальной штанги в клиновые салазки. Помимо клина она оснащена кольцевой проточкой и двумя штуцерами с внутренней резьбой.

Главной особенностью устройства является прочная состыковка наружного и внутреннего элементов, именуемая как «ласточкин хвост».

Благодаря такому конструктивному решению получается герметичное соединение вертикального и горизонтального участков водопровода с последующим выводом их наружу сквозь обсадную колонну

Промежуточный элемент ниппель, представляющий единую конструкцию с держателем, предназначен для подключения водопровода к насосу.

Достоинства и недостатки «адаптерной» технологии

Технология обустройства скважины с помощью адаптера является достойной альтернативой . И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:

  • Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
  • Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму — только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
  • Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
  • Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
  • Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.

Благодаря высокой герметичности устройства, его смело можно использовать при сооружении системы на участках с характерной для межсезонья верховодкой, а также расположенных в непосредственной близости к подземным линиям коммуникации.

Установка адаптера – беспроигрышный вариант в случае нерегулярного использования скважины и «заморозки» гидротехнического сооружения на продолжительный период

Но, как и любое устройство, весьма полезное приспособление не лишено недостатков. К примеру, при его установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтно-профилактических работ.

Гарантировать герметичность состыковки частей скважинного адаптера можно лишь при условии проведения профилактической обработки наружных и внутренних прокладок, а также своевременной их замены.

Например, наружная прокладка, контактирующая непосредственно с землей, приходит в негодность после эксплуатации в течение 2-3 лет. А для проведения этих работ приходится раскапывать котлован, что не всегда представляется возможным.

Установка адаптера ограничивает возможность подключения из скважины дополнительных источников водозабора, к примеру, для полива участка

Латунь и другие сплавы металлов, используемые при изготовлении дешевых адаптеров, в процессе эксплуатации окисляются. В результате этого в местах состыковок часто отмечается заедание частей, которое усложняет процесс извлечения насоса.

По этой причине специалисты советуют приобретать адаптеры, выполненные из бронзы, нержавейки и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы исправно прослужат от 20 до 50 лет.

В странах Европы сегодня используют только адаптеры, выполненные из пищевых сплавов, типа DZR или Sanitary Brass. Но отечественные ГОСТы допускают применение нержавеющих, бронзовых и латунных устройств по причине того, что площадь соприкосновения его элементов с водой ничтожно мала.

Еще одним уязвимым местом является соединение адаптера с водоотводящей трубой и шлангом, на который установлен насос.

Ключевой причиной возможной разгерметизации соединений конструкции является то, что стыковочные элементы выполняются из неодинаковых материалов

Стыковочные элементы системы по-разному реагируют на воздействие температуры и влаги, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности трубу, ведущую от скважины к дому, делать из нержавейки.

Инструктаж по оснащению скважины адаптером

Установить скважинный адаптер на можно как во вновь возводимое гидротехническое сооружение, так и в уже установленное.

Адаптер, прикрепляемый к стенке обсадной трубы, занимает внутри нее определенное место. А потому сечение обсадной трубы должно быть на 20-25 мм больше, чем диаметр используемого насоса.

Шаг #1 — подготовка необходимых материалов

Для проведения работ потребуется набор инструментов:

  • штыковая лопата;
  • разводной ключ;
  • металлические колышки;
  • биметаллическая корончатая фреза.

Заранее стоит приобрести нейтральную водоотталкивающую смазку, которой необходимо будет обработать места врезки перед закапыванием в грунт.

При выборе смазки ориентируйтесь на ее состав с тем, чтобы компоненты герметика не вступили в реакцию с резиной и в процессе эксплуатации не разъели ее

Из материалов следует также подготовить:

  • адаптер;
  • съемник;
  • ФУМ ленту;
  • силиконовый герметик;
  • соединительные фитинги.

Съемник представляет собой стальную монтажную трубу требуемого размера, оснащенную на торце резьбой. Он будет необходим как для установки, так и демонтажа адаптера в случае проведения ремонтных работ.

Приобретенный адаптер перед началом работ следует привести в состояние, пригодное для предстоящего монтажа. Для этого с него следует удалить производственную смазку, а силиконовым герметиком обработать уплотнительное кольцо.

Шаг #2 — проведение земляных работ

Земляные работы лучше проводить в межсезонье. В этот период влагонасыщенный и охлажденный грунт не так обсыпается. Выполняя работы в засушливые месяцы, позаботьтесь об укреплении стенок шурфа. Для этой цели используйте отрезы доски и листы ДСП.

Бурение шурфа можно совместить с рытьем траншей под укладку водопроводных труб от адаптера к расположенной в доме локальной системе водоснабжения

Для получения доступа к месту монтажа первым делом раскапывают обсадную трубу. Глубина шурфа должна быть такой, чтобы она превышала отметку уровня промерзания на 20-40 см. Для регионов, расположенных в средних широтах, это значение составляет 1,5-2 метра.

Ширина выборки должна быть не менее 160 мм. Это обеспечит в дальнейшем удобство при выполнении работ по врезке устройства.

Чтобы спрятать скважину в грунт и сделать ее неприметной для «незваных гостей», а также недоступной для ветров и снегопадов, обсадную трубу укорачивают до уровня земли.

Шаг #3 — установка основной части

Держатель и клин устройства монтируют по отдельности. Перед монтажом основной части скважинного адаптера нужно на глубине укладки водопровода в стенке обсадной трубы предварительно просверлить для нее отверстие.

Сделать этот можно с помощью коронки, оснащенной биметаллической корончатой фрезой, диаметр которой соответствует размерам устройства:

  • для 1ʺ — отверстия d 4,4 см;
  • для 1ʺ1/4 — отверстия d 5,4 см;
  • для 2ʺ — отверстия d 7,3 см.

Не стоит бояться засорения скважины металлическими опилками. Большая их часть высыплется снаружи или останется в полости коронки.

Для увеличения герметичности конструкции резьбовое соединение следует уплотнять ФУМ лентой или любым другим упаковочным материалом

Монтаж конструкции осуществляют с помощью стальной монтажной трубы, оснащенной резьбой. Необходимая длина рассчитывается путем опускания в скважину замерного лота. Рассчитав глубину расположения оборудования, отрезают лишнюю часть трубы так, чтобы она была вровень с горловиной обрезанной обсадной колонны.

Опустив в полость трубы основную часть устройства, аккуратно заводят ее в отверстие и надежно фиксируют обжимным кольцом, входящим в комплектацию устройства. Соединяющую элементы гайку тщательно затягивают с помощью разводного ключа.

Оснащенную резьбой монтажную трубу на время вставляют ее в ответную часть адаптера: сначала ввинчивают в отверстие устройства, а после завершения установки – снимают

После окончания монтажа стальную трубу обычно извлекают на поверхность. Но некоторые мастера рекомендуют все же оставить отрез трубы в устройстве. Главный аргумент — такое решение позволит предотвратить повреждение резьбовых соединений под действием вибрации глубинного насоса.

Галерея изображений

Фото из

Шаг 1 – крепление адаптера на монтажный ключ

Шаг 2 – опускание монтажного ключа в трубу

Шаг 3 – установка резьбовой части в отверстии

Шаг 4 – монтаж адаптера к трубе

К наружной части адаптера, оснащенной резьбовым соединением, фиксируют отвод водопроводной трубы. Чтобы соединение держалось крепко и надежно, его уплотняют ФУМ лентой или любым другим упаковочным материалом.

Шаг #4 — монтаж ответной части

Эту часть адаптера крепят к шлангу насоса. удобнее выполнять вдвоем: первый опускает оборудование, второй – придерживает и расправляет шланг. После того, как насос опустится на необходимую глубину, остается лишь состыковать и защелкнуть обе части адаптера.

Сборка «ласточкиного хвоста» должна получиться жесткой, но во избежание поломки собранного адаптера фиксирующие и выступающие элементы устройства лучше не обстукивать

На завершающем этапе аккуратно выводят наружу страховочный трос и фиксируют его так, чтобы снять часть нагрузки от насоса, уменьшив тем самым риск механического повреждения. Для этого трос выводят к оголовку скважины и надежно закрепляют с помощью металлических кольев.

Вариант врезки адаптера в трубу, заключенную в кондуктор:

Галерея изображений

Фото из

Перед монтажом проверяем качество и целостность металлических и резиновых частей адаптера

Обсадная труба заключена в дополнительную трубу большего диаметра – кондуктор, поэтому в нем также придется вырезать отверстие

Чтобы подобраться к трубе, необходимо вырыть траншею на глубину промерзания грунта – 1,5-2 м

Сначала с помощью циркулярной пилы вырезаем прямоугольное отверстие в кондукторе

Затем берем дрель с коронкой по металлу под диаметр адаптера и через окошко кондуктора высверливаем отверстие в обсадной трубе

Участок для монтажа адаптера готов: квадратное окно в кондукторе и отверстие под адаптер D 44 мм

Вкручиваем адаптер на подготовленное место и плотно затягиваем, при этом не забываем использовать уплотнители

Используя резьбовое соединение, присоединяем шланг (трубу), затем выполняем обратную засыпку грунтом

Шаг 1 – выбор адаптера для скважины

Шаг 2 – устройство обсадной трубы

Шаг 3 – копка котлована для доступа к трубе

Шаг 4 – вырезание отверстия в кондукторе

Шаг 5 – сверление отверстия в обсадной трубе

Шаг 6 – подготовка места под монтаж адаптера

Шаг 7 – установка адаптера в отверстие

Шаг 8 – подключение и обратная засыпка

Остается лишь подключить кабель насоса к электропитанию и проверить работоспособность оборудования. К этапу тестирования следует подойти со всей ответственностью.

Он поможет проявить все недочеты, допущенные в процессе установки. Устранив недочеты на этапе пробного пуска, вы обережете себя от серьезных неприятностей в дальнейшем.

Общие рекомендации по монтажу устройства

Учитывая неизбежные вибрации, которым непременно будет подвергаться адаптер в процессе эксплуатации, и немалый вес оборудования, при специалисты советуют задействовать обсадные колонные, выполненные из стали.

При ограниченных финансах адаптер можно установить и на пластиковую трубу; но стоит учитывать, что этот вариант будет менее долговечен

Для облегчения процесса монтажа адаптера , страховочный трос, кабель и шланг желательно собрать заранее в единую конструкцию.

Сборку удобнее выполнять на ровной поверхности в отдельном чистом помещении; а уже скрепленные муфтами и свернутые в бухту шланги и кабели, перенести на площадку возле оголовка скважины.Такой подход позволит минимизировать риск попадания грязи в полость гидротехнического устройства.

Чтобы при необходимости вытащить адаптер из трубы, можно воспользоваться самодельным приспособлением.

Галерея изображений

Фото из

Чтобы достать адаптер из скважины, потребуется переходник с резьбовым соединением

В качестве держателя можно использовать металлический карниз для штор, подходящий по диаметру

Потребуется единственный инструмент – дрель со сверлами по металлу, кроме нее – пара саморезов

Сначала просверливаем 2 отверстия (напротив друг друга) в переходнике, затем надеваем его на трубу – и сверлим стенки трубы

Чтобы переходник не соскользнул с держателя во время демонтажа адаптера, его необходимо закрепить с двух сторон саморезами

Плотно закрученные саморезы прочно удерживают металлическую гильзу с резьбой на конце металлической трубы

Опускаем приспособление в скважину, вставляем в отверстие с резьбой в адаптере и начинаем вкручивать, пока не получится прочное соединение

Максимально закрученную трубу аккуратно, но с усилием достаем из скважины вместе с адаптером

Шаг 1 – подготовка наконечника

Шаг 2 –подготовка держателя

Шаг 3 – инструменты для сверления

Шаг 4 – сверление отверстий

Шаг 5 – вкручивание саморезов

Шаг 6 – готовое приспособление

Шаг 7 – присоединение устройства к адаптеру

Шаг 8 – демонтаж адаптера

В дальнейшем, выбирая насос погружного типа, следует ориентироваться не только на эксплуатационные параметры обсадной колонны, но и делать поправку на размеры адаптера. Грамотный расчет позволит обеспечить свободный проход насоса в трубе без задевания и повреждения выступающих частей устройства.

Выводы и полезное видео по теме

Видео #1. Что лучше ставить – скважинный адаптер или кессон:

Видео #2. Процесс установки устройства наглядно представлен в видео:

Установка адаптера для скважины является прекрасной альтернативой кессону при обустройстве скважины, глубина которой не превышает 50 м. Гидротехнические сооружения такого плана в среднем рассчитаны на эксплуатацию в течение 15-20 лет.

Вкладывать лишние средства в их обустройство не имеет смысла. А правильно установив устройство, выполненное из качественного материала, можно не беспокоиться, что скважина с адаптером будет работать исправно в течение всего срока эксплуатации.

Будем рады вашим рассказам о том, как обустраивали скважину без кессона с использованием адаптера. Возможно, вы сможете сообщить посетителям сайта интересные технические нюансы, не упомянутые в статье. Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, обсуждайте тему, размещайте фото.

Как установить скважинный адаптер своими руками

Оглавление

  • 1 Достоинства и недостатки адаптеров
  • 2 Конструкция адаптеров
  • 3 Разновидности адаптеров
  • 4 Последовательность оснащения скважин адаптером
  • 5 Земляные работы
  • 6 Установка адаптера в разборе
  • 7 Установка собранного адаптера
  • 8 Обустройство скважины-иглы с адаптером Baker
    • 8.1 Читайте также:

Когда водяная скважина должна эксплуатироваться круглый год, необходимо реализовать комплекс мероприятий, которые предотвратят замораживание водопровода, а самым дешевым способом, не требующим обогрева и теплоизоляции поверхности трубы, является его прокладка ниже глубины промерзания грунта. Чтобы уложить трубу под землей, необходимо выполнить отвод воды от скважины на требуемом уровне, а реализовать это можно если:

  1. Построить кессон.
  2. Обустроить павильон.
  3. Врезать в обсадную трубу скважинный адаптер.
Адаптер, врезанный в трубу

Достоинства и недостатки адаптеров

Самым значимым преимуществом адаптера для скважины, по сравнению с другими способами обустройства незамерзающих водозаборов, является его низкая стоимость и трудоемкость выполнения работ. Помимо этого, данный способ можно охарактеризовать следующим образом:

  • простота обустройства скважины, позволяющая выполнить все работы своими руками в течение одного дня
  • высокая герметичность системы, благодаря конструкции, которая предусматривает разборку проточной части адаптера внутри осадной трубы, поэтому даже наличие протечки не влияет на работу водопровода в целом. Адаптер Baker помимо прочего имеет герметичность достаточную для создания в системе разрежения на уровне 0,8 МПа;
  • долговечность устройства, которая в зависимости от материального исполнения может достигать 40 – 50 лет;
  • большая несущая способность, позволяющая, в зависимости от материала и толщины стенки приспособления, выдерживать вес погружного насоса и коммуникаций от 200 до 900 кг и даже выше;
  • необходимость обустройства обсадной трубы большего диаметра, чем для погружного насоса без адаптера, так как необходимо учесть размеры, использованного скважинного адаптера, для возможности демонтажа/монтажа насоса, а, следовательно, большие капитальные затраты при обустройстве скважины;
  • возможность «прикипания» разъемных элементов при многолетнем использовании скважинного адаптера, что диктует необходимость его периодического технического обслуживания, заключающегося в ежегодной разборке/сборке соединения своими руками.

Конструкция адаптеров

Каждая деталь устройства для врезки в скважину имеет свое функциональное назначение:

  1. Для того, чтобы была возможность подключения водопровода к нагнетанию насоса посредством промежуточного элемента, предусматривается ниппель, являющий собой единое целое с держателем и вставляющийся в отверстие в обсадной трубе.
  2. Уплотнение ниппеля достигается за счет применения двух резиновых уплотнений с обеих сторон стенки обсадной трубы, одно из которых прижимается к плоскости держателя и внутренней поверхности, а второе между накидной гайкой и внешней стенкой. В результате скважина герметизируется от попадания грунтовых вод.
  3. Обратная сторона держателя имеет кольцевую проточку для укладки резиновой прокладки и выступы для прижима клина ответной детали, сужающийся профиль которых гарантирует взаимную фиксацию деталей.
  4. Ответная деталь помимо клина, вставляющегося в «ласточкин хвост», имеет кольцевую проточку под прокладку аналогично держателю, с также два штуцера с внутренней резьбой, один из которых нужен для подключения выкидного патрубка насоса, а второй для подсоединения монтажного ключа.

Несмотря на визуальное сходство с тройником, проходное сечение адаптера имеет угловой профиль, так как монтажный штуцер является непроходным.

Сопряжение двух половин устройства на скважине, при установке адаптера, осуществляется по резиновым уплотнениям, выступающим в кольцевых проточках и обжимаемым своими руками при контакте пары по клиновой поверхности.

Разновидности адаптеров

Классифицировать устройства, для герметичного подключения водовода к насосу через стенку обсадной колонны скважины, принято по двум признакам, представленным ниже.

По материалу корпуса различают адаптеры:

  1. Латунные, эксплуатируемые до 7 лет, применяемые только для технических водоводов, по причине вымывания оксидов меди и цинка;
  2. Бронзовые, имеющие гарантированный срок использования в течение 25 лет, но отличающиеся высокой стоимостью;
  3. .DZR-материал, являющийся пищевым сплавом стойким к окислению и не выделяющим оксидов при использовании в течение гарантированного срока службы в 25 лет;
  4. Нержавеющие, способные прослужить от 20 до 50 лет, в зависимости от содержания легирующих компонентов.

По изготовителю, каждый из которых выпускает изделия с некоторыми уникальными характеристиками, можно выделить:

  • скважинный адаптер DebePumpar, производимый в Швеции по европейским стандартам качества, в том числе в комплекте со встроенной системой обогрева, позволяющей выполнять обустройство скважины на воду с таким скважинным адаптером даже в промерзающем слое грунта;
  • американский производитель Baker, выпускающий скважинные адаптеры, предназначенные для бытовых систем водоснабжения и способные выдерживать давление до 0,8 МПа и аналогичное значение вакуума, что позволяет использовать с ним в паре, как погружной напорный агрегат, так и поверхностный вакуум-насос;
  • Vinkell, производитель, продукция которого может быть использована в загрязненных грунтах, в том числе по соседству с канализацией или фундаментом, а минимальный диаметр обсадной трубы может составлять всего 0,12 м;
  • российский производитель Unipump, выпускающий самые дешевые латунные адаптеры для скважины, которые, как было указано выше, могут быть использованы только в промышленных сетях водоснабжения.

Последовательность оснащения скважин адаптером

Установить адаптер для скважины в обсадную трубу можно как в уже оборудованное гидротехническое сооружение, так и во вновь возводимое, процедура при этом отличаться не будет, потому что потребуется выполнить бурение шурфа до необходимой отметки и монтаж укрепления стенок на всю глубину.

Земляные работы

Чтобы получить доступ к месту монтажа, предназначенного для скважинного адаптера, необходимо откопать обсадную трубу на глубину, превышающую отметку промерзания, на 0,2 – 0,4 метра, для обеспечения удобства производства работ по врезке. Земляные работы следует совместить с устройством траншеи для укладки водовода от скважинного адаптера к локальной системе водоснабжения, размещенной в повальном помещении дома.

Ширина выборки грунта должна быть не менее полуметра, а производство работ лучше всего производить в межсезонье, когда грунт охлажден и не такой рассыпчатый, потому что в противном случае потребуется укрепление стенок. Дно траншеи принято отсыпать песком, для того, чтобы обеспечить чистоту
производства работ и создать подушку для укладки водовода.

Установка адаптера в разборе

При подобной организации установки адаптера для скважин своими руками держатель и клин монтируются по отдельности, что позволяет сначала врезать устройство при помощи корончатой фрезы из биметалла в обсадную трубу, потом подключить выкидной шланг погружного насоса к соответствующему штуцеру и лишь выполнив все необходимые подключения собрать «ласточкин хвост».

Для того, чтобы смонтировать держатель с ниппелем следует:

  1. Изготовить своими руками Т-образный или угловой удлинитель, на который можно надеть половину адаптера для скважины, опустить ее в шурф и вставить в отверстие.
  2. Перед тем, как опускать половины деталей, необходимо приклеить прокладки в кольцевых проточках при помощи герметика, чтобы не уронить в скважину.
  3. Герметизировать обечайку обсадной колонны при помощи прокладки и гайки, накручивающейся на ниппель и обжимающей уплотнения внутренней и внешней стенок.

После монтажа держателя, можно выполнить подключение выкидного патрубка погружного насоса при помощи гибкого шланга, а электродвигатель следует запитать от электрической сети. Необходимая длина коммуникаций определится путем опускания в скважину агрегата или замерного лота.

Схема монтажа водопровода со скважинным адаптером

Чтобы закончить установку следует собрать скважинный адаптер, опустив клиновую составляющую при помощи Т-образного ключа, вкрученного его в монтажный штуцер. Сборка «ласточкиного хвоста» должна быть жесткой, но не следует производить обстукивание, во избежание поломки выступающих и фиксирующих элементов.

Установка собранного адаптера

Все операции аналогичный рассмотренной выше процедуре, за исключением того, что сборка половин адаптера производится наверху, вместе со всеми подключениями напорного оборудования.

Сначала опускается насос и крепится на нужном уровне при помощи страхующего троса, а параллельно на при помощи Т-образного, сделанного своими руками ключа для установки скважинного адаптера, вкрученного в монтажный штуцер производится его спуск и монтаж в отверстие. После установки уплотнения и его затяжки при помощи накидной гайки, сборку можно считать законченной.

Обустройство скважины-иглы с адаптером Baker

Все вышеописанные процедуры предусматривают подключение к адаптеру погружного напорного насоса, и лишь техническая характеристика скважинного адаптера Baker предусматривает работу устройства под вакуумом, а значит он может быть использован для подключения поверхностного насоса, способного развивать разрежение на всасе не более 0,8 МПа.

Подобного разрежения достаточно для того, чтобы выполнить обустройство системы водоснабжения из абиссинской скважины, посредством подключения колонны из труб к соответствующему штуцеру адаптера Baker. Глубина подъема воды не должна быть более 8 метров, о чем свидетельствует допустимое значение вакуума на приеме насосного агрегата.

Установка скважинного адаптера своими руками: правила обустройства и монтажа

Каждому строителю хорошо известно, что водопроводная труба должна пролегать ниже уровня промерзания грунта, иначе жидкость в ней замерзнет и трубу может попросту разорвать. Чтобы соблюсти это правило, при соединении водопровода с обсадной трубой приходится оборудовать приямок или устанавливать кессон, чтобы защитить от холода находящуюся у поверхности земли части водопровода. Однако не так давно появился третий вариант — скважинный адаптер. Это устройство позволяет разместить магистраль, примыкающую к обсадной трубе, ниже опасного уровня. Имеет этот вариант и целый ряд других полезных свойств.

Плюсы обустройства скважины с помощью адаптера

Адаптер для скважины, называемый также pitless-адаптером, состоит из двух частей. Одна из них устанавливается в обсадную колонну на приемлемой глубине, затем к ней присоединяется труба, по которой вода поступает в дом. К второй части подключают трубу, подающую воду от погружного насоса. Адаптер позволяет опустить погружной насос в обсадную колонну сверху, после чего части адаптера соединяют и водопровод становится единой системой, пригодной для эксплуатации.

Поскольку на адаптер частично приходится вес насоса и прочего оборудования, а также учитывая неизбежные вибрации, которым будет подвергаться устройство в процессе эксплуатации, при оборудовании скважины рекомендуется использовать обсадные колонны из стали. Хотя существует возможность установки адаптера и на пластиковую трубу, но этот вариант считается менее долговечным.

Скважинный адаптер можно установить внутри обсадной колонны таким образом, чтобы водопроводная труба располагалась ниже уровня промерзания грунта. При этом сохраняется возможность вынуть насос для необходимого обслуживания

Обустройство скважины с помощью питлесс-адаптера имеет множество преимуществ:

  • достаточно простой монтаж;
  • привлекательная стоимость оборудования;
  • невысокие трудозатраты на установку устройства;
  • нет необходимости сооружать кессон или приямок;
  • скважину можно полностью скрыть под грунтом и т. д.

Такая конструкция позволяет в любой момент вынуть насос для обслуживания или ремонта, а затем опустить его в скважину. Для этого просто нужно отсоединить ответную часть адаптера, после чего оборудование легко будет достать.

Обратите внимание! Выбирая погружной насос, следует учитывать эксплуатационные характеристики обсадной колонны с поправкой на размеры адаптера, чтобы оборудование свободно проходило в трубу, не задевая выступающие части устройства.

Как правильно установить питлесс-адаптер?

Чтобы установить адаптер для скважины своими руками, необходимо:

  1. Раскопать обсадную колонну на необходимую глубину.
  2. Сделать отверстие подходящего диаметра.
  3. Установить основную часть скважинного адаптера.
  4. Поставить крышку, которая закроет скважину.
  5. Присоединить водопроводную трубу, ведущую к дому.
  6. Соединить ответную часть адаптера с шлангом погружного насоса.
  7. Опустить насос в скважину.
  8. Соединить части адаптера.

Адаптер для скважины состоит из двух частей, одна из которых монтируется в отверстие на обсадной трубе, а другая присоединяется к шлангу погружного насоса

Наглядно процедура установки скважинного адаптера представлена в следующем видеоматериале:

youtube.com/v/mszooYqcV3c?autoplay=0″ wmode=»transparent»/>

Монтаж основной части

Перед монтажом основной части скважинного адаптера нужно сделать для нее отверстие. Понадобится специальная биметаллическая корончатая фреза. Диаметр этой коронки должен соответствовать размерам адаптера. Затем нужно опустить в трубу соответствующую часть адаптера, ввести ее в отверстие и зафиксировать обжимным кольцом. Внутри и снаружи используются два резиновых уплотнителя. Детали тщательно затягивают разводным ключом. Водопроводная труба крепится к наружной части устройства с помощью резьбового соединения, которое рекомендуется дополнительно укрепить.

Монтаж ответной части

Перед установкой части адаптера, которую крепят к шлангу насоса, необходимо опустить собранное и правильно закрепленное оборудование на расчетную глубину. После этого трубу обрезают и вставляют ее в ответную часть устройства.

Совет. Перед началом монтажа адаптера для скважины рекомендуется заранее собрать погружной насос, шланг, кабель, страховочный трос в отдельном чистом помещении. Затем скрепленные муфтами кабели и шланги сворачивают в бухту и переносят на размещенный около скважины размотчик, чтобы свести к минимуму возможность попадания грязи в скважину.

Для дальнейшей работы понадобится специальная монтажная труба, которую необходимо ввинтить в предназначенное для нее отверстие. С помощью трубы ответную часть адаптера опускают в обсадную колонну и соединяют части устройства. После этого монтажную трубу следует просто вывинтить и убрать.

При монтаже скважинного адаптера используют специальную трубу с резьбой. Ее ввинчивают в отверстие на адаптере и снимают после установки устройства

Обратите внимание. После того, как монтажная труба удалена, есть вероятность повреждения резьбы, в которую она вкручивалась. Предупредить эту проблему можно, оставив трубу в устройстве и обрезав ее вровень с горловиной обсадной колонны.

Затем необходимо вывести наружу и зафиксировать страховочный трос, чтобы снять с адаптера часть нагрузки, которую оказывает вес насоса. Остается подвести электропитание к кабелю насоса и проверить работу установленного оборудования.

Адаптеры для скважин делают обычно из достаточно прочного материала: меди или латуни, поэтому не стоит беспокоиться о его устойчивости к коррозии. Однако периодически (хотя бы раз в год) рекомендуется смазывать все части устройства специальными составами. Это продлит срок службы уплотнителей и предотвратит «сращивание» частей устройства.

  • Автор: Олеся
