Монтаж и правила установки пластиковых лотков

Техника монтажа или простые рекомендации по установке пластиковых водоотводных лотков для организации фундаментальной ливневой канализации.

Для того чтобы увеличить срок эксплуатации пластиковых водоотводов, для начала необходимо определиться с классом нагрузки согласно EN 1433, так как выбор материала в соответствии с принятыми нормами в конечном итоге имеет решающее значение. Перед началом монтажных работ убедитесь в технических характеристиках каждого изделия с учетом целесообразности их применения. Не стоит экономить на комплектующих материалах, но и переусердствовать, покупая дорогие дорожные, «магистрального типа» лотки также не обязательно. В первом случае дороже будет демонтировать систему с последующей переустановкой, во втором, скорее всего и на половину не придется использовать её потенциал.

Рассмотрим наиболее востребованные варианты установки лотков в асфальтовое, бетонное или мощеное покрытие в части индивидуального и гражданского дорожного благоустройства территории.

Установка пластиковых водоотводных лотков

Линейку ливневых каналов желательно вести, начиная от точки сброса воды. Для этого подойдут лотки с вертикальным водосливом или пескоуловители расположенные в нижней отметке трассы. Намечаем линию укладки каналов от точки сброса с помощью шнура.

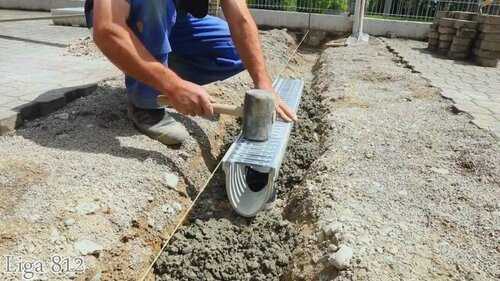

Водоотводные каналы укладываются в траншею на подстилающий слой толщиной от 10 до 20 см. (в зависимости от предлагаемых нагрузок в зоне заложения). Бетонная подушка из тяжелого бетона марки В25 заливается для фронтальной устойчивости канала.
При установке низкопрофильных (мелкосидящих) ливневых лотков типа DN100 H60-100 с мощеным покрытием, стыковку примыкающих плиток необходимо производить на бетонное основание.

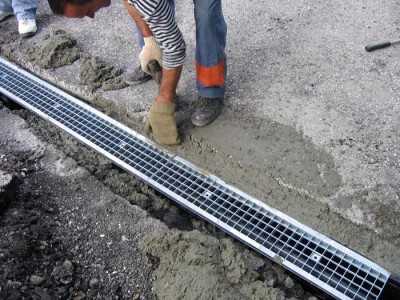

Монтаж пластиковых лотков водоотводных, а также ливнеприемников и дождеприемников важно производить с предварительно установленной на них ливневой решеткой или крышкой. Этот совет поможет избежать естественного изменения геометрии и форм желобов «по верху».
Уровень решетки после выполненных работ должен быть на 3-5 мм ниже уровня дорожного покрытия. Таким образом водоотвод будет работать с наименьшим коэффициентом потерь.

При асфальтировании, требуется исключать наезд дорожного укладчика к водоотводному каналу ближе чем на 15 сантиметров.
При подключении поверхностного водоотвода к канализации через предусмотренные отводы (вертикального или горизонтального слива) необходимо удалить штатные заглушки из патрубков на стенках лотка.

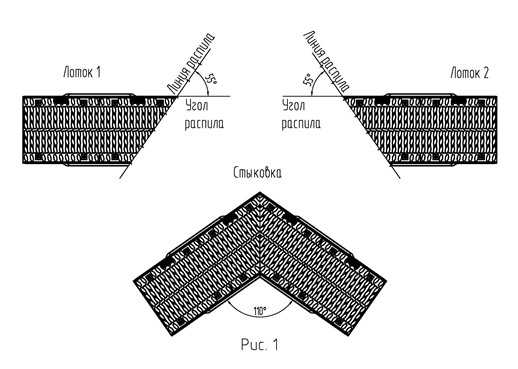

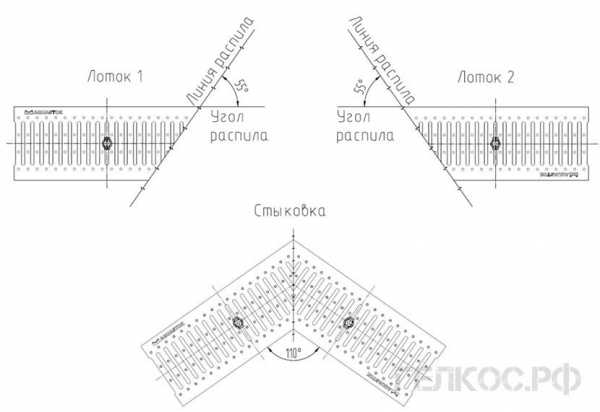

При необходимости соединения пластиковых водоотводных лотков под углом 90 градусов (Т или П-образное соединение) можно воспользоваться заводскими трафаретами на боковинах желобов или распилить канал и решетку по месту стыка.
Конструктивное пазовое соединение лотков (шпунт-паз) не требует дополнительной герметизации стыков.
С торцов канала (вход-выход) устанавливаются заглушки.
При установке в бетонное покрытие необходимо предусмотреть температурные швы — параллельно дренажной линии на расстоянии 1,5–2 см с каждой стороны и перпендикулярно на расстоянии 5 см. друг от друга.
Окончательную заливку каналов бетоном желательно вести подключив трубы к канализационной системе и еще раз проверив монтажную схему каналов по уровню.
Для эффективной работы водоотводных систем необходимо учитывать уклон поверхности к лоткам не менее 0,02%.

Данные рекомендации справедливы для монтажа ливневых лотков в системе поверхностного водоотвода.

Схемы монтажа лотков водоотводных пластиковых

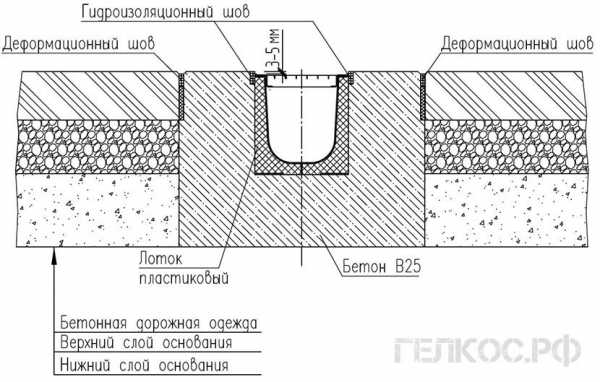

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением:

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением:

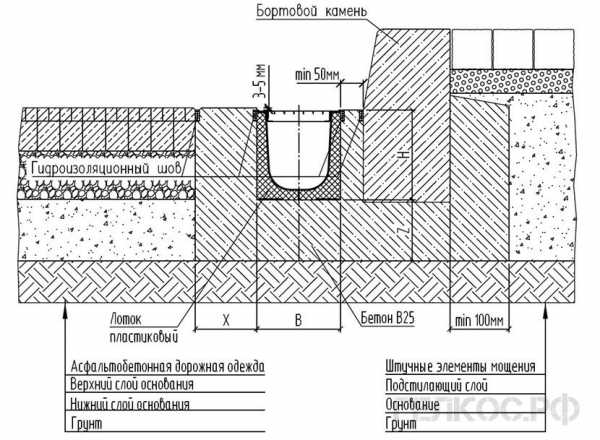

Схема установки лотка у бордюра в зоне с неинтенсивным движением:

Схема установки лотка у бордюра в зоне с интенсивным движением:

Параметры бетонной обоймы для пластиковых лотков
Класс нагрузки	A15	B125	C250	D400	E600
Ширина бетонной обоймы, мм (C)	≥80	≥100	≥100	≥150	≥200
Толщина бетонной обоймы, мм (H)	≥100	≥100	≥150	≥200	≥200
Класс бетонной обоймы (марка бетона)	B25	B25	B25	B25	B35

Пластиковые водоотводные лотки являются основой складской программы компании производителей и поставщиков «Лига 812» в Санкт-Петербурге, нацеленной на бесперебойное снабжение объектов частного, гражданского и промышленного строительства профессиональными системами водоотведения. На нашем сайте Вы можете самостоятельно выбрать и купить необходимый материал линейного водоотвода по низким ценам. Если у Вас появятся вопросы — пожалуйста, обращайтесь за технической консультацией к специалистам нашей компании.
Лотки водоотводные пластиковые

www.liga812.ru

Общие рекомендации по монтажу систем водоотвода от Стандартпарк

Какое фото/чертеж вам необходимо*

Адыгея (Республика)Алтай (Республика)Алтайский крайАмурская областьАрхангельская областьАстраханская областьБашкортостан (Республика)БеларусьБелгородская областьБрянская областьБурятия (Республика)ВладивостокВладимирская областьВолгоградВолгоградская областьВологодская областьВоронежВоронежская областьДагестан (Республика)Еврейская автономная областьЕкатеринбургЗабайкальский крайИвановская областьИнгушетия (Республика)Иркутская областьКабардино-Балкарская РеспубликаКазаньКазахстанКазахстанКалининградская областьКалмыкия (Республика)КалугаКалужская областьКамчатский крайКарачаево-Черкесская РеспубликаКарелия (Республика)Кемеровская областьКировская областьКоми (Республика)Костромская областьКраснодарКраснодарский крайКрасноярскКрасноярский крайКрым (Республика)Курганская областьКурская областьЛипецкЛипецкая областьМагаданская областьМарий-Эл (Республика)Мордовия (Республика)Москва и Московская областьМурманская областьНижегородская областьНовгородская областьНовосибирскНовосибирская областьОмская областьОренбургская областьОрловская областьПензаПензенская областьПермский крайПермьПриморский крайПсковская областьРеспублика ХакасияРоссияРостовская областьРязанская областьСамараСамарская областьСанкт-ПетербургСаратовская областьСахалинская областьСвердловская областьСеверная Осетия-Алания (Республика)Смоленская областьСтавропольТамбовская областьТатарстан (Республика)Тверская областьТомская областьТулаТульская областьТыва (Республика)Тюменская областьТюменьУдмуртия (Республика)Ульяновская областьУфаХабаровскХабаровский крайХанты-Мансийский Автономный ОкругЧелябинская областьЧеченская РеспубликаЧувашия (Республика)Чукотский автономный округЯкутия (Республика)Ямало-Ненецкий Автономный ОкругЯрославльЯрославская область

Нажимая кнопку Отправить вы даете согласие на обработку персональных данных

www.standartpark.ru

Монтаж водоотводных лотков из пластика и бетона

Лотки водоотводные – это простые детали, предназначенные для создания открытой системы дождевой канализации. В последнее время распространено применение пластиковых лотков, так как они намного удобнее бетонных. Рассмотрим, как выбрать детали для устройства дождевой канализации и осуществить монтаж водоотводных лотков.

Открытая система дождевой канализации достаточно эффективно справляется с поставленными задачами, для ее строительства требуется минимальный расход финансов и затрат труда.

Служит система многие десятилетия, а ее обслуживание предельно простое. Основным элементом является лоток, закрытый сверху защитной решеткой для предотвращения попадания мусора. Собрать систему можно с использованием бетонных лотков, но в последнее время гораздо популярнее лотки из пластика.

В чем преимущества?

Почему при сравнении бетонных и пластиковых лотков для системы ливневой канализации большинство застройщиков выбирают детали из полимерных материалов? Дело в том, что лотки из пластика намного удобнее, ведь они прочные, легкие и имеют доступную цену.

Особенно выгодно использовать такие детали при постройке дождевой канализации на участках у частных домов и дач, так как в этом случае не предполагается серьёзных физических нагрузок на систему водоотведения.

Совет! Лотки пластиковые оснащают не только горизонтальной, но и боковой системой крепления, поэтому с их помощью можно будет легко выполнить поворот. Кроме того, при необходимости можно осуществить соединение лотка с канализационной трубой. Это бывает необходимо, если строится смешанная ливневая канализация, когда часть системы прокладывается под землей.

В отличие от обычных бетонных лотков изделия из пластика обладают идеально гладкой внутренней поверхностью. Поэтому ливневый поток движется свободно без гидравлического сопротивления. Кроме того, отсутствие на дне и стенках шероховатостей существенно снижает риск засорения системы песком и илом.

Однако основным преимуществом пластиковых лотков, которое выгодно отличает их от бетонных аналогов, является их небольшой вес, что существенно облегчает транспортировку, погрузочно-разгрузочные работы и монтаж. Пластиковые детали, в отличие от бетонных, легко поддаются обработке, их очень просто можно укоротить или обрезать под нужным углом.

Виды

Лотки из пластика для дождевой канализации выпускают нескольких видов. Рассмотрим, какие бывают варианты.

Универсальные

Эти детали полностью оправдывают свое название. Они могут использоваться на самых различных участках. Детали легко монтируются, их часто выбирают для организации ливневой канализации для дачи или приусадебного участка у дома. Их можно применять в тех случаях, когда глубина заложения элементов системы водоотведения стандартна.

Совет! Поскольку лотки сверху прикрыты прочными решетками, то их использование безопасно, даже в том случае, если на участке часто играют дети.

Глубокие

Если система отведения ливневых стоков, строится в местности, где осадки обильные, следует выбрать глубокие лотки. Эти детали способны отводить с территории большие объемы воды. Если в таких условиях установить детали с меньшей глубиной, то система водоотведения быстро выйдет из строя из-за заиливания.

Особопрочные

Отличие этих изделий из пластика – наличие дополнительных ребер жесткости. Такие элементы ливневой канализации рекомендуется применять:

на автомобильных стоянках;
на территории гаражей;
на проезжей части.

Совет! Поскольку установка особопрочных лотков предполагается на общественных территориях, то модели оборудованы антивандальным креплением решеток.

Износостойкие

Это элементы ливневой канализации, которые созданы для эксплуатации в особо тяжелых условиях. Они рассчитаны на повышенные нагрузки, отличаются высокой прочностью, так как дополнительно укреплены стальными накладками. Этот вид лотков способен выдержать давление в несколько десятков тонн и обеспечивает быстрый отвод дождевой воды.

Как установить?

Чтобы собрать систему открытой ливневой канализации, помимо лотков нужно приготовить:

песок;
герметик;
бетонный раствор.

Кроме того, если монтируется смешанная дождевая канализация, то в систему рекомендуется включить пескоуловитель, это обеспечит нормальную работу системы водоотведения. Устанавливается этот элемент на месте соединения открытых лотков с канализационными трубами.

Монтаж лотков

Работы проводятся так:

проводится разметка территории, согласно разработанному проекту;
в намеченных местах производится копка траншей. Её глубина зависит от высоты используемого лотка. Этот элемент устанавливается так, чтобы его кромки были ниже уровня грунта на 5 см. Кроме того, нужно сделать «запас» глубины для установки песчаного или бетонного основания;
чтобы система работала эффективно, каналы должны быть проложены с уклоном, величина уклона – 1 см на каждый погонный метр;
дно подготовленных траншей обрабатывается ручной трамбовкой. Затем насыпается слой песка толщиной 5 см. Если грунт на участке слабый, то нужно предусмотреть устройство бетонного основания. Для того чтобы лотки прослужили дольше, рекомендуется выполнить полное бетонирование траншей, то есть, покрыть бетонным раствором не только дно, но и стенки;

производится установка элементов системы водоотведения, при этом нужно следить за тем, чтобы уклон был выдержан;

отдельные элементы стыкуются друг с другом при помощи специальных защелок. Для придания системе большей надежности, рекомендуется обработать стыки при помощи специального клея-герметика. Важно выбрать средство, которое устойчиво к повышенной влажности и низким температурам;
поверх установленных элементов системы водоотведения устанавливаются решетки.

Установка пескоуловителей

При устройстве смешанных систем канализации необходимо предусмотреть установку пескоуловителей. Работу проводят так:

подготавливают котлован, размер которого превышает габариты устанавливаемого элемента;
на дне делается бетонная стяжка, эта мера предосторожности предотвратит перекос прибора в процессе эксплуатации;
установить пескоуловитель и закрепить его на бетонном основании болтами;
произвести соединение прибора с трубой канализации и системой лотков;
выполнить засыпку котлована, используя смесь песка с сухим цементом.

Итак, монтаж открытой системы ливневой канализации с установкой лотков – это достаточно простая работа, которую можно легко провести без привлечения специалистов. Использование элементов системы из пластика существенно облегчает не только погрузочно-разгрузочные работы, но и монтаж, так как пластик легко обрабатывается.

kanalizaciyam.ru

Инструкция по монтажу лотков водоотводных пластиковых.

Монтаж водоотводных пластиковых лотков систем поверхностного водоотвода.

1. Подбор лотков по классам нагрузок.

Составные элементы системы дождевой канализации следует выбирать в соответствии с классом нагрузок (табл. №1). Неправильный подбор водоотводных лотков и решёток водоприёмных может привести к выходу из строя элементов поверхностного водоотвода

Таблица 1 – Классы нагрузок и области применения продукции.

Глубину и ширину канализационных лотков и пескоуловителей необходимо подобрать исходя из максимальной Вашей финансовой возможности т.е по принципу если есть куда рыть — лучше брать глубокие лотки глубиной 200-300 мм. Гидравлический расчёт для наших климатических зон (побережье Краснодарского края) не действует. Происходит несколько раз в год выпад аномальных дождевых осадков, с которыми ливневая система не справляется. Особое внимание необходимо при выборе лотков используемых при установке перед воротами подземных гаражей, паркингов, этажей зданий. Необходимо использовать лотки максимальной ширины 260-415 мм с ячеистой чугунной решёткой или сварной оцинкованной решёткой. Ячеистая структура решётки завихряет поток дождевой воды, не давая пройти по наклонной плоскости в помещение.

Где использовать лотки серии NormaPlastik и ProfiPlastik?

Серия желоба водостока NormaPlastik используется на автодорогах II – V категории согласно СНиП 2.05.02–85 «АВТОМОБИЛЬНЫЕ ДОРОГИ». Там где происходит интенсивный переезд и съезд автотранспорта, где каналы воспринимают повышенные динамические нагрузки, вызванные торможением и разворотом автотранспорта (автодорога I категории) необходимо применять лотки серии ProfiPlastik (рис. 1).

Рис. 1 – Участок дороги с переездом линии водоотвода

2. Монтаж системы поверхностного водоотвода.

Есть два варианта укладки поверхностного водоотвода в придомовых территориях.

Первый: После укладки тротуарной плитки, брусчатки при соблюдении уклонов.

производится разбивка трассы системы водоотведения от начала отвода воды до выпуска в ливневую канализацию;
разметка двух линий реза плитки с учётом добавления 1см. (по 5 мм к стороне) к ширине лотка для свободной дальнейшей установки в траншею;
прорез «болгаркой» с алмазным кругом плитки на всю глубину;
выемка отрезанной плитки и выбор грунта; — монтаж водоотводных лотков с прикрученными водоотводными решётками на раствор;
заделка швов кладочным раствором или плиточным клеем.

Плюсы: трассу можно вести не привязываясь к рисунку и направлению плитки, эстетический вид обрезанных маленьких частей плитки, сопряжение всех элементов.

Минус: повторение мощённой поверхности. Если поверхность с волнами, то прямолинейный лоток проявит «косяк» укладки плитки.

Второй: До укладки тротуарной плитки (См. п.2.1)

2.1 Подготовительные работы:

производится разбивка трассы системы водоотведения от начала отвода воды до выпуска в ливневую канализацию;
производится разметка мест установки начала и конца водоотводных лотков дождеприёмников, пескоуловителей, сборных колодцев;
выбирается с учётом поверхности один уклон или несколько уклонов прокладки трассы;
определяется в каком месте лотка будет подсоединяться канализационная труба т.е. заблаговременно необходимо уложить трубу до земельных работ.

2.2 Основные работы:

производится уплотнение траншеи с коэффициентом уплотнения Купл1 на глубину 200мм.;
для лотков ProfiPlastik заливается бетон на уплотнённый грунт. Желательно установить две арматуры D8-10. Как основание наберёт 30% от прочности на него допускается монтаж лотков;
на придомовых территориях монтаж лотков рекомендуется начинать с высокой точки трассы и отводов труб с крыш. На автодорогах монтаж лотков и пескоуловителей рекомендуется начинать с мест соединения с канализационными трубами;
монтаж лотков необходимо производить в собранном виде с установленной водоприемной решёткой, что бы при заливке бетонной обоймы не сдавить лоток. Лотки необходимо укладывать по направлению движения воды в соответствии со стрелкой указанной на лотке;
по натянутой леске с минимальным уклоном 3 мм. на 1 п.м. лотки укладываются на бетон или раствор. После монтажа оставляют на набор прочности бетонной смеси;
в зависимости от выбранного покрытия, высоты и материала производится послойная заливка бетонной обоймы. Желательно по бокам бетонной обоймы заложить арматуру D8-10. В случае полной заливки желательно использовать цветную смесь в тон с рядом уложенным материалом. Варианты цветных смесей с использованием цветных пигментов можно ознакомиться ЗДЕСЬ. Обязательно необходимо пробить смесью пазухи под верхней планкой лотка где прилегает водоотводная решётка;
стыковочные швы пластиковых лотков необходимо заполнять герметиком с коэффициентом эластичности 200% по инструкции изготовителя герметиков;
в местах сопряжения лотков с бетонным или асфальтобетонным покрытием необходимо обеспечить гидроизоляционный шов;
при монтаже пластиковых лотков любое финишное покрытие должно быть выше на 3-5 мм. решётки. При укладке плитки или брусчатки необходимо обеспечить деформационный шов в 10 мм.

Пример использования цветного бетона (чёрный цвет) в тон финишного покрытия (в данном примере асфальтовое покрытие):

Монтаж пластиковых лотков с бетонным и асфальтобетонным покрытием или тротуарной плиткой или брусчаткой

Примеры технических решений монтажа водоотводного лотка:

Устройство бетонной обоймы лотка с бетонным или асфальтобетонным покрытием, класс нагрузки А15-Е600

Устройство бетонной обоймы лотка с бетонным или асфальтобетонным покрытием и тротуарной плиткой или брусчаткой, класс нагрузки А15-С250

H – высота лотка В – ширина лотка Х и Z – параметры бетонной обоймы из таблицы 2 H – высота тротуарной плитки или брусчатки

Таблица 2 – Характеристики бетонной обоймы

Устройство бетонной обоймы лотка с любым покрытием и дорожным бордюром, класс нагрузки А15-Е600

Устройство бетонной обоймы лотка с бетонным или асфальтобетонным покрытием, высокий класс нагрузки D400-Е600

2.3 Возможное соединение лотков под разными углами.

В корпусе лотков предусмотрены заглушённые штатные места для соединения лотков типа Г (угол 90 град.) и типа Т (угол 90 град.). Резка лотков производится специально подобранным в зависимости от материала решётки инструментом. Углы лотков заглушаются соответствующими заглушками. Все сопрягаемые швы чеканятся раствором и герметизируют.

Пример стыковки лотков типа Г и Т

Пример стыковки распиленных лотков под разный угол

Если Вам понравилась статья, то мы будем признательны если Вы поделитесь на своих страницах в социальных сетях !

xn--c1aepdqs.xn--p1ai

Монтаж, эксплуатация и техническое обслуживание лотков водоотводных бетонных для систем поверхностного водоотведения

Инструкция по монтажу

1. Общие сведения

Для обеспечения качественной работы системы поверхностного водоотвода, при установке водоотводных лотков и других элементов системы, необходимо соблюдать следующие важные требования:

элементы систем водоотведения следует подбирать в соответствии с классом нагрузки (табл. №1)

типоразмеры лотков и пескоуловителей необходимо подбирать согласно их пропускной способности, с учетом предполагаемого перемещения собранной воды к одной или нескольким организованным точкам сброса, или иных особенностей мест установки
тип лотков (по виду креплений к ним решётки) необходимо подбирать в зависимости от особенностей эксплуатации линии водоотведения

Например: Лотки бетонные водоотводные серии Standart Beton (рис. 1), могут применяться на объектах с классом нагрузки до C250 без крышки или решетки, а при использовании крышек или решеток до класса нагрузки D400 – E600.

Бетонные крышки и решетки имеют продольный паз для установки резинового шнура, резиновый демпфер на торце, которые предохраняют лоток и саму крышку от сколов при неаккуратном монтаже и разрушения от воздействия динамической нагрузки при эксплуатации.

Рис. 1 – Лоток серии Standart Beton

(бетонная крышка удерживается при помощи собственного веса).

Рис. 2 – Лоток серии Optima Beton с усиливающими стальными планками (решетка крепится 4-мя болтами к усиливающей планке).

Для подключения линейного водоотвода к магистральной сети канализации могут быть использованы следующие решения:

подключение через пескоуловитель;
подключение при помощи торцевой заглушки;
подключение по средствам устройства сбросного отверстия, для подключения трубы, в нижней части лотка;

Допускается соединение нескольких линейных систем водоотвода в одну систему, посредством дополнительной распиловки изделий и правильной их стыковки, с учетом обеспечения всех требований по несущей способности конструкции и конечной водопропускной способности.

Лотки устанавливаются в бетонную обойму, размеры которой зависят от воспринимаемой нагрузки при эксплуатации.

При использовании лотков для водоотведения жидкостей с агрессивными средами (АЗС, автомойки и др.) особое внимание следует уделить заделке стыков между лотками.

Для функционирования системы поверхностного водоотвода в осенне–зимний период с минусовой температурой допускается применение саморегулирующего кабеля обогрева. Провод укладывается и крепится произвольно в зависимости от конструктива системы водоотвода (рис. 3а, 3б).

Рис. 3а – Пример устройства защиты лотка от обледенения.

Рис. 3б – Схема монтажа саморегулирующегося кабеля обогрева.

Для обеспечения нормального функционирования системы линейного водоотвода необходимо очищать от накопления ила и песка лотки, а так же мусороулавливающие корзины пескоуловителей. Периодичность очистки определяется условиями эксплуатации.

2. Монтаж поверхностного водоотведения.

2.1 Подготовительные работы.

необходимо проверить основание и несущую способность грунта, в месте планируемого монтажа водоотвода
произвести разбивку трассы системы водоотведения и разметку мест установки опорных точек – пескоуловителей, выпусков, заглушек, сборных колодцев
произвести подготовку траншеи с учётом габаритных размеров элементов систем поверхностного водоотведения, обоймы и гравийной подсыпки (рис. 4а, 4б, 4в, табл. 2)
при необходимости произвести укрепление откосов траншеи (в зависимости от типа грунта и глубины заложения элементов)
произвести гравийную подсыпку под основание обоймы h=100мм., для нагрузки С250 и выше
перед монтажом элементов водоотведения и заливкой бетонной обоймы необходимо уплотнить полученное основание траншеи с коэффициентом уплотнения Купл. ≥ 1 на глубину 200мм.
основание бетонной обоймы заливается на уплотненную подготовленную основу. После того как основание обоймы наберет 30% прочности на него допускается установка инженерного оборудования

2.2 Основные работы по монтажу лотков и односекционных пескоуловителей.

монтаж рекомендуется начинать с опорных точек трассы, т.е. с мест подключения к организованным выпускам, с мест установки пескоуловителей и далее по размеченной трассе
лотки следует устанавливать на бетонное основание зафиксировав их в местах стыковки бетонными маяками для сохранения проектного положения
лотки устанавливаются выпуклой торцевой частью («папой») в сторону предполагаемого направления движения воды
пескоуловители, выпуски и заглушки монтируются согласно проектной схеме системы водоотведения
подключение лотков к магистральной системе канализации рекомендуется осуществлять через пескоуловитель. Трубопровод от пескоуловителя до первого канализационного колодца должен выполняться гладкостенной раструбной трубой

2.3 Основные работы по монтажу многосекционных пескоуловителей.

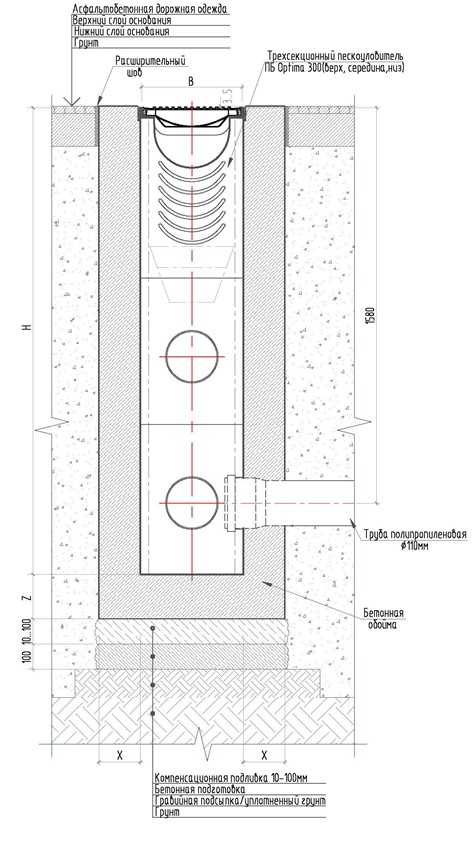

каждый комплект пескоуловителя состоит их 3-х секций: верх, середина и низ. Необходимо рассортировать пескоуловители по комплектам и развести по точкам монтажа
пескоуловители монтируются на подготовленное бетонное основание. После того как основание обоймы наберет 30% прочности на него допускается установка оборудования
до монтажа в подготовленное место необходимо собрать каждый комплект пескоуловителя и замерить действительную высоту от подошвы до верха. В следствие накопленных погрешностей на секциях действительная высоты в сборе может отличаться от номинальной
замеряется высота верхнего (проектного) положения пескоуловителя до подготовленного нижнего основания. При необходимости выполняется компенсационная подливка от 10 до 100 мм. Подливка выполняется до начала монтажа
выполняется контрольный замер глубины приямка с выполненной подливкой
опускается в приямок нижняя секция, предварительно сориентировав патрубок в проектном положении. Проверяется по уровню. Опускается сверху средняя секция
устанавливается верхняя секция на среднюю с проверкой по уровню. Компенсация положения по уровню может осуществляться подливкой жидкого бетона по стыку средней и верхней секции

2.4 Общие рекомендации

после установки линий лотков и других элементов водоотведения необходимо проверить уровень установки лотков и подключение пескоуловителей к системе канализации. Уровень водоприемной решетки должен быть на 3–5 мм ниже примыкающего покрытия
для защиты от всплытия водоотводных элементов, заливка пазух ведется послойно. Количество этапов заливки обоймы определяется высотой элемента, но не менее двух. Особенности выполнения бетонной обоймы при разных классах нагрузки:
- для зон классом нагрузки А15–В125 – возможно упрощенная схема, с неполным бетонированием обоймы (не на всю высоту стенок лотка и без гравийной подсыпки), учитывая размеры примыкающего покрытия (рис. 4а)
- для зон с классом нагрузки С250 выполняется бетонная обойма на всю высоту лотка, гравийная подсыпка, (рис. 4в)
- для зон с повышенной нагрузкой классов от D400 до Е600 лоток бетонируется на всю высоту с учетом усиленной планки. Выполняется гравийная подсыпка 100 мм. В основание обоймы вставляются фиксирующие стержни длиной 300 мм с шагом 0,5 м. с каждой стороны лотка. В качестве стержней рекомендуется применение арматуры A III, не менее Ø8 мм. (рис. 4б)
- для зон с классом нагрузки F900, элементы систем водоотведения обетонируются только согласно утвержденному проекту строительства с расчетом на необходимость дополнительного армирования обоймы
при монтаже бетонной обоймы необходимо предусматривать температурные швы перпендикулярно линии лотков. Расстояние между швами определяются температурой воздуха во время бетонирования, толщиной обоймы, смотри в табл. 2.2 из ТР 147–03
необходимо произвести герметизацию стыковочных швов бетонных лотков. Стыки между лотками заполняются эластичным герметиком с коэффициентом эластичности 200%
при сопряжении с бетонным покрытием или асфальтобетонным покрытием необходимо обустройство гидроизоляционного шва
при асфальтировании территории недопустим наезд асфальтоукладчика на линии лотков, в любой момент времени монтажа и в процессе дальнейшей эксплуатации

Таблица 2 – Параметры бетонной обоймы.

Рис. 4а – Устройство упрощенной бетонной обоймы лотка с штучными элементами мощения для классов

нагрузки от А15 до В125.

Рис. 4б – Устройство бетонной обоймы лотка с асфальтобетонным покрытием для классов нагрузки от D400 до Е600

Рис. 4в – Устройство бетонной обоймы лотка с асфальтобетонным покрытием для классов нагрузки С250.

H – высота лотка.

Р – уплотненная гравийная подсыпка 100мм (при нагрузки С250 и выше).

В – ширина лотка.

Х и Z – параметры бетонной обоймы изтаблицы 2.

h – высота штучного элемента мощения.

Рис. 4г – Устройство бетонной обоймы трехсекционного пескоуловителя.

2.5 Заделка стыков.

материал для заделки стыков должен быть водостойким и морозостойким, а при эксплуатации лотков в агрессивных средах должен быть стойким к их воздействию
при эксплуатации лотков в условиях воздействия агрессивных сред рекомендуется применять однокомпонентные или многокомпонентные герметики
при классах нагрузки А15–С250, стыки между лотками заполняются эластичным уплотнителем или цементным раствором, усиленным синтетическим связующим, жидким стеклом
при классах нагрузки D400–F900, стыки между лотками заполняются герметизирующими уплотнителями и мастиками
правильную заделку стыков сопряжения лотков и других элементов следует производить по инструкции производителя герметиков и материалов, использующихся для герметизации

3. Примыкание покрытий.

Любое примыкающее к лоткам покрытие должно быть на 3– 5 мм. выше решетки. При сопряжении с покрытием должны выполняться следующие требования:

при укладке плитки (брусчатки) устраивается деформационный (технологический) шов с гидроизоляцией в 10 мм (рис. 4а).
при устройстве бетонного или асфальтового покрытия – устраивается технологический (расширительный) шов, t = 10 мм. – герметик, шнур, мастика / пенополиэтиленовая прокладка/ битумная мастика, в зависимости от нагрузки (рис. 5)
при бетонном покрытии необходимо предусмотреть температурные (технологические) швы (рис. 6)

Рис. 5 – Монтаж бетонных лотков с асфальтобетонным покрытием и штучными элементами мощения.

Рис. 6 – Монтаж бетонных лотков с асфальтобетонным покрытием и бортовым камнем.

При примыкании к бортовому камню (рис. 6) между ним и лотком устраивается бетонная обойма min 50мм. В местах примыкания бетонной обоймы с лотком и бортовым камнем устраивается гидроизоляционный шов.

В стыке между обоймой и примыкающей бетонной одеждой устанавливается технологический шов на всю высоту бетонной одежды. А обойма обмазывается гидроизоляцией на всю высоту прилегающей бетонной одежды.

Рис. 7 – Монтаж бетонных лотков с бетонным покрытием для высоких классов нагрузки от D400 до E600.

Деталировку узлов монтажа бетонных лотков для всех типов покрытий, технологические швы, узлы гидроизоляции смотреть в «Альбоме типовых решений по монтажу бетонных водоотводных лотков ООО «Аквадренаж» 001–ЛВБ–2015–ТР».

4. Резка лотков.

При необходимости соединения лотков под произвольным углом необходимо распилить лотки и решетки по месту стыка под углом равным половине требуемого угла (рис. 8). Распил лотка производить алмазным диском на месте монтажа. Инструмент для распила решетки необходимо подобрать в зависимости от материала решётки и сложности конструктивного выпила. Места стыковки герметизируются.

Рис. 8 – Пример стыковки распиленных лотков.

5. Рекомендации по эксплуатации систем поверхностного водоотведения

При эксплуатации и обслуживании систем поверхностного водоотведения следует обратить внимание на то, что основными периодами, когда в лотках скапливается грязь и мусор, является зимне–весенний период. Это связано с тем, что в период таяния снега, талые воды переносят с собой большое количество грунта и мусора, который оседает на стенках каналов и снижает их водопропускные свойства.

В связи с этим рекомендуется в это время проводить профилактические работы, направленные на то, чтобы восстановить пропускную способность систем поверхностного водоотведения.

Для этого существуют несколько способов очистки линии лотков:

Механический способ основывается на удалении осадка и мусора из системы с помощью механических средств (лопаты, щетки и т.д.), при этом необходимо демонтировать решетки с каналов.
Гидродинамический способ очищения систем поверхностного водоотведения основывается на применении специального оборудования, например аппараты высокого давления. Очищение лотков происходит за счет размывающей и транспортирующей способности потока воды, направленной в начало линии лотков под высоким давлением. При промывании системы этим способом, демонтируется первая решетка линии, и направленным потоком воды промывается линия каналов от пескоуловителя до пескоуловителя, пескоуловитель необходимо вычистить механическим способом, для исключения попадания накопленного мусора и ила в ливневую канализацию. Аналогично очищается вся система водоотведения. Преимуществом данного способа является отсутствие демонтажа решеток на всей линии лотков, что существенно снижает затраты труда и время проведения работ.
Также возможен обогрев в зимне-весенний период с помощью электрического кабеля. Кабельный обогрев системы рекомендуем выполнить из саморегулирующегося кабеля мощностью 18-30 Вт с сечением 4 мм. Длина кабеля выбирается по месту. Кабель подключается к электрической сети с напряжением 220 В. Более точную информацию можно получить от производителя.
Термический способ основывается на очищении каналов в зимне–весенний период от образовавшегося в них льда. Этот процесс осуществляется путем прогревания лотков с помощью горелок, либо путем пропускания по ним горячей воды.
Наряду с термическим применяется химический метод очищения систем водоотведения. Он основывается на применении химических реагентов, которые разрушают образовавшийся лед и препятствуют дальнейшему обледенению.

Учитывая опыт эксплуатации, который показывает, что полное обледенение каналов маловероятно — прибегать к последним двум способам придется в редких исключениях, или вообще не придется. Это связано с тем, что конструкция системы линейного водоотведения – самотечная, имеет внутренний уклон либо каскад, благодаря этому вода, попадая в лоток в период плюсовой температуры, начинает сама вымывать образования льда, и таким образом происходит самоочищение системы. Линии лотков, в свою очередь, проектируются таким образом что бы сбрасывать воду без остатка, и всегда оставаться сухими.

В свою очередь следует обратить особое внимание на своевременную очистку пескоуловителей, так как их засорение приводит к уменьшению эффективности функционирования систем поверхностного водоотвода или к полному прекращению их функционирования.66

Для поддержания надлежащего состояния систем поверхностного водоотведения необходим своевременный визуальный осмотр, который должен периодически осуществляться соответствующими службами эксплуатации и контроля.

Технические рекомендации ЛВБ

aquadrenag.ru

Установка водоотводных лотков и схема дренажной системы

Водоотводные лотки

Целью водоотводных лотков служит отведение избытка воды от зданий, строительных объектов, стоянок, автомобильных и пешеходных дорог и других объектов, находящихся на открытом воздухе.

Схема монтажа дренажной системы.

Разнообразный ассортимент, представленный на современном рынке, достаточно широк, чтобы производилась установка водоотводных лотков любой сложности и различного уровня для каждой строительной площадки. А если упомянуть о невысокой цене комплектующих, то можно сделать вывод об общей доступности данного вида строительных материалов.

Длительность службы водоотводов, выполненных из лотков, очень велика, а трудозатраты на монтаж относительно низкие, поэтому предпочтение все чаще отдается системе, собранной из дренажных лотков. Конструкция водоотводного лотка проста: сам лоток и защитная решетка, монтируемая сверху на него, предотвращающая попадание в слив крупных предметов, препятствующая его засорению и создающая ровную поверхность, удобную для ходьбы и езде на автомобиле.

Схема простейшего линейного водоотвода.

Длина лотка составляет 1 м, ширина — 190 мм, а высотой он, как правило, 230 мм, но на данный момент возможно выполнение дренажа на заказ, включая изготовление лотков по собственным схемам. Некоторые, в основном пластиковые, лотки, имеют на торцах специальные крепления, с помощью которых можно легко соединить несколько лотков между собой. К этому стоит добавить, что конструкция лотка для удобства предусматривает возможность его разрезания под различными углами, это обеспечит необходимую точность монтажа.

Линейный водоотвод, выполненный из водоотводных лотков и защищенный решеткой, может выдержать вес легковых и грузовых автомобилей, не говоря уж о весе человека, что делает его применение незаменимым в строительстве торговых центров, общественных мест, домов как загородных, так и многоквартирных. Простая установка конструкций из водоотводных лотков обеспечивает их доступность каждому, кто решил соорудить на своем участке систему водоотвода, а благодаря надежности и практичности готовых систем сборные конструкции водоотвода повсеместно применяются в городских строительных работах. Для использования водоотводных желобов в агрессивных условиях их необходимо покрыть специальным составом.

На данный момент лотки изготавливаются из двух видов материалов: пластик и бетон.

Пластиковые лотки

Схема пластикового водоотвода.

Прочные, дешевые и легкие — вот основные качества таких изделий. Этот вариант идеально подходит для частного использования, когда на водоотводную систему не предполагается большой физической нагрузки. Пластиковые дренажи оснащены как горизонтальной, так и боковой системой креплений, что позволяет легко собирать угловые и Т-образные стыки без трудоемкой нарезки. Также в пластиковых желобах предусмотрено отверстие для соединения с канализационной трубой. Этот вид лотков больше похож на конструктор, чем на традиционный строительный материал, но это нисколько не умаляет его полезности и не влияет на водоотводные свойства.

Гладкость поверхности позволяет быстрее стекать по ней водным стокам, повышая КПД системы. Легкость этой разновидности позитивно сказывается на затратах при транспортировке и погрузке-разгрузке, оказывая положительное воздействие на экономию при монтаже. Пластик — наиболее технологичный на сегодняшний день материал. Изделия из него можно наделить самыми разнообразными свойствами в зависимости от необходимых требований. Так, лотки из этого материала не подвержены коррозии, выдерживают температуру в диапазоне от -50 до 95 градусов по Цельсию, нагрузки до 60 т (необходимо учитывать класс нагрузки), они ударопрочны и виброустойчивы (в отличие от бетонных), химически стойки (невосприимчивы к автомобильным жидкостям, кислоте и равнодушны к щелочам, устойчивы к веществам для зимней обработки улиц), длина может регулироваться обычной ручной ножовкой.

Бетонные желоба

Качества, присущие таким желобам, напрямую зависят от технологии изготовления и материала, из которого они изготовлены. Им могут служить: бетон, железобетон и полимерный бетон. Бетонные лотки — самые простые из них, изготавливаются из бетона различных классов. Железобетонные укреплены металлическими пластинами или железной арматурой.

Схема бетонного водоотвода.

Желоба из полимерного бетона обладают наиболее высокими характеристиками по сравнению с ранее перечисленными бетонными лотками, так как изготавливаются из специального полимербетона, они же и самые дорогие из всех лотков, но и самые надежные из них, включая пластиковые.

Бетон, в отличие от пластика, тяжел и тверд. Затраты на его транспортировку выше, чем у пластика, установка сложнее. Его довольно тяжело укоротить и сделать угловой пропил на месте монтажа, для этого необходимо использовать не ножовку, как в случае с пластиковыми желобами, а циркулярную пилу с алмазным диском. Бетонные лотки выдерживают сильные перепады температур и устойчивы к химическим веществам, поэтому их продолжают использовать, и спрос на них не падает.

Методы изготовления бетонных лотков

Вибролитейный. Простой, но долгий метод (24 часа) изготовления лотка. С помощью вибрационного стола в форме выполняется уплотнение готового изделия. Приводит к массе недочетов готовой продукции, в том числе к неравномерному уплотнению бетона, из-за чего в процессе эксплуатации возможны разрывы и растрескивание в зимние периоды.
Вибропресс. Современный и быстрый метод изготовления качественных желобов исключает неравномерность плотности, образование воздушных пузырьков и влагопоглощение. Часто армируется оцинкованными стальными пластинами. Изделия подходят для снабжения водоотводами мест с интенсивным автомобильным движением.

Установка системы водоотвода

Инструменты и материалы:

лопата;
молоток;
ножовка;
ручная пила с алмазным диском;
бетон;
водоотводные лотки;
решетки;
герметик на основе акрила.

Инструкция:

Схема линейного водоотвода.

Сначала на основе данных о площади водоотвода, количестве осадков и виде поверхности (асфальт, грунт, песок и т.д.), где будет производиться установка, составляется схема планируемой водоотводной системы и выбираются модели водоотводных желобов, чтобы исключить возможность того, что водостоки не справятся с объемом воды. Также стоит учесть степень физической нагрузки и состав воды, в особых случаях дренаж обрабатывается специальным средством, защищающим поверхность лотка от агрессивной среды. Обычно установка водоотвода осуществляется по периметру дома, участка и рядом с гаражом. Не обязательно следовать именно такому плану, важно понимать, что установка системы должна происходить там, где существует ее необходимость.
Следуя утвержденной схеме, подготовить каналы, где позже произойдет установка лотков. Каналы для наибольшей точности намечаются на поверхности маркировочным шнуром. На дно каналов необходимо установить бетонную подложку (10 см). Ширина каналов должна быть на 20 см больше ширины лотка, а глубина должна быть такой, чтобы после осуществления установки дренажной системы ливневые решетки находились примерно на 5 мм ниже уровня поверхности, в которую происходит установка. В нижней точке системы должен находиться канализационный слив.
По центру подготовленных каналов укладываются водоотводные лотки, а оставшееся пространство по краям заливается бетоном.
Закрепление на водоотводах металлических решеток. Если необходимо (например, на угловых стыках), решетки распиливаются пилой с алмазным диском.

Систему можно монтировать как с пескоуловителем, так и без, причем подключение к канализационному сливу будет в первом случае идти через пескоуловитель, в котором перед его установкой следует выбить заглушку. Если пескоуловитель не используется, в лотке можно вырезать отверстие под слив. В пластиковых лотках есть специальное место под крепление к канализационной трубе, а в бетонном лотке нужно просверлить отверстие по контуру в нескольких местах, а затем выбить лишнюю часть молотком с внутренней стороны.

Для создания из бетонных лотков угловых стыков нужно пользоваться пилой с алмазным диском, причем если нужно создать угол в 100 градусов, на стыкующихся лотках необходимо отрезать углы по 50 градусов, то есть углы на стыкующихся лотках должны быть равны. Распил производится с захватом обеих стенок лотка. Стыки лотков герметизируются акриловым герметиком.

Если поверхность, где устанавливается система, будет покрыта асфальтом, то перед проведением асфальтирования нужно установить решетки и закрыть каналы недорогим материалом, например, ДВП. В случае повышенной нагрузки на систему (интенсивное движение транспорта), бетонная подушка под лотками должна быть не менее 10 см. Во избежание образования засоров систему водоотвода необходимо чистить 2 раза в месяц.

1pokanalizacii.ru

Монтаж водоотводных лотков бетонных

Руководство по монтажу водоотводных бетонных лотков

Эффективно отвести талые или дождевые массы воды от строений, обеспечить профилактику размываний земельных угодий, подмоканий фундаментов, подтопов низкоуровневых помещений (цоколь, подвалы) – назначение водоотводной системы из бетонных желобов.

Существует четкий алгоритм работ, которые следует провести в обозначенной последовательности, чтобы весь канализационный комплекс функционировал адекватно назначению.

Этапы монтажа лотков из бетона.

Подготовительный: грамотно подбираются аквастоки в зависимости по требуемой водопропускной способности, классу нагрузки, учитывая предполагаемый трансфер собранных вод к одному организованному стоку либо сразу нескольким. Затем водоотводные трассы подвергаются разбивке по проектным чертежам с разметкой мест, где предполагается установка важных системных узлов: выпусков, упоров, пескоуловителей, заглушек.

Подготовка подушки (основания). Бетонные водоотводящие детали необходимо укладывать поверх технологически правильно обустроенного основания, требования к которому аналогичны тем, что предъявляются при бетонировании, асфальтировании, укладке плитки тротуарной. Необходимо соблюсти четкое соответствие несущей способности песочно-щебеночной отсыпки нагрузкам дренаж-канала. Допускается усиление этого показателя бетоном. Объемы подготовительных бетонных работ определяются проектным заданием.

Монтажные канализационные операции. Установка лотковых элементов производится по сырому бетону. Начало работ следует производить с верхней точки комплекса, двигаясь затем под уклон. Необходимо осуществить двустороннюю фиксацию установленного элемента встык. В образовавшийся шов между двумя соседними желобами следует внести эластичный либо цементный (с добавлением жидкого стекла) уплотнитель. Водоотводящий канал коммутируется с системой дренажа посредством патрубков, соединенных с пескоуловителями.

Правила относительно примыкающих к влагоотводу поверхностных покрытий: уровень дорожного слоя должен возвышаться на высоту от 3х до 5ти мм над решеткой, причем если трасса бетонированная, то вокруг лотка, с каждой его стороны, следует предусмотреть температурный шов, параллельный дренажной черте между покрытием и лотком.

Необходимые уточнения.

Технологически правильно крепить решетки посредством спецкрепежей, что является гарантией безопасности движения по водоотводным емкостям;

Угол поверхностного оптимального уклона, обеспечивающий эффективность водозабора, определен в размере 2х ‰.

Следует постоянно контролировать засоренность ливневой оснастки и вовремя производить прочистку ее составляющих силами эксплуатационных служб. Упрощает такую операцию крепление ячеистых крышек на болтах, что позволяет снимать их при прочистке.

Важно проведение первичного контроля через 1, максимум 2 месяца после монтажа, с непременным подтягиванием болтов динамометрическим спецключом. Затем болтовые соединения затягиваются каждый год при необходимости.

Лотки ЛВК MASSIV | Лотки ЛВК LIGHT | Лотки ЛВК PLUS

создать гидравлический расчет водоотведения

расcчитать цены на бетонные водоотводные лотки

Скачать подробную инструкцию монтажа водоотводных лотков

profrain.ru

Водоотводные лотки: как правильно установить

Не многим известно, что прочности и долголетию службы фундамента здания служит качественная и правильно проведенная установка водоотводных лотков. Именно эти несложные приспособления позволяют избавить фундамент от избытка влаги и защитить его от разрушения. Все современные здания в обязательном порядке оснащаются подобными конструкциями.

Виды водоотводных лотков

С развитием технологии производства и увеличением разнообразия строительных материалов стали выпускаться разнообразные виды водоотводных лотков, предназначенные для различных мест использования.

Простейший водоотводной лоток у дачного домика

В зависимости от материала изготовления и их пропускной способности принято выделять следующие виды лотков:

Пластиковые – самые дешевые, обладают самой низкой пропускной способностью. Зона их использования ограничивается скверами, парками и дачными домиками. Подразделяются на:

Бетонные – более надежные. В зависимости от технологии их производства подразделяют следующие виды бетонных лотков:

бетонные;
железобетонные;
из полимерного бетона.

Совет сантехника: Выбор определенного вида лотка осуществляют в зависимости от места использования, среднего количества пропускаемой жидкости, стоимости, а также типа местности.

Разнообразная форма лотков позволяет подобрать их под любые задачи

Недостатки и достоинства

Стоит отметить, что пластиковые лотки имеют больше достоинств, чем недостатков. Это и низкая цена (в сравнении с другими видами лотков), и простота монтажа, и широкая сфера их применения, большая долговечность, обусловленная материалом, из которого они изготовлены. Также большим достоинством является низкий вес, что достаточно удобно при их транспортировке к месту установки, а также возможность их герметичного соединения.

Легкие и легко монтирующиеся пластиковые лотки позволят соорудить полноценную водоотводную систему

Основным недостатком пластиковых лотков водоотводных является нестабильность и ненадежность при низких температурах из-за возможности их деформации при температурах ниже нуля г

vest-beton.ru

РубрикаРазное
