По битумной мастике краска – Окраска полимерно-битумной мастики, как покрасить? — Окрасочные работы и материалы

Как изготавливается битумная краска: характеристика и область применения

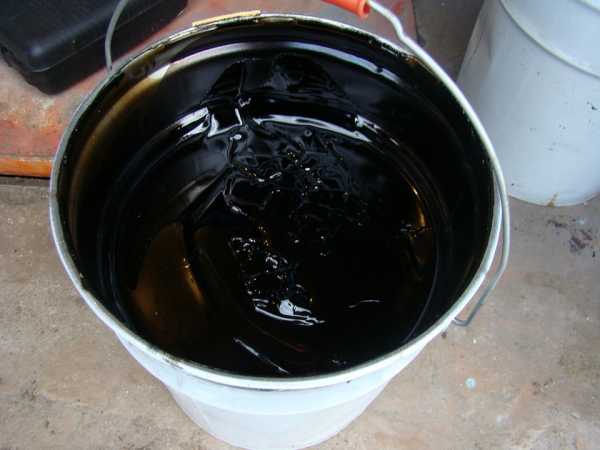

Битумная краска – это конечный продукт переработки нефти. Она содержит в составе углеводороды и напоминает смолу.

После фракционной перегонки нефтепродуктов последние превращаются в мягкий гудрон. Который и служит основой для получения красителей.

Области применения

Битумную краску применяют в различных сферах промышленности, включая строительную и электротехническую отрасли. Она используется как защитное покрытие при следующих работах:

1. В строительстве – для гидроизоляционной обработки деревянных, кирпичных, железобетонных конструкций. Краска обеспечивает их защиту от разрушения (гниения и коррозии).
2. В электротехнике – для окрашивания токопроводящих линий (шин защитного заземления).
3. В кораблестроении – для обработки днищ судов и других плавающих средств.

Виды красителей этого класса применяются в мебельном производстве, защищают поверхность готовых изделий от влажных испарений.

Раньше эти составы использовались как гидроизоляционное покрытие для днищ лодок и шхун. Но с появлением современных технологий сфера применения битумных красителей расширилась. Их ассортимент стал богаче.

Способы изготовления

Для изготовления защитных красок используются битумы специальных марок: «Г» (ГОСТ 21827-76), тугоплавкие составы типа «рубракс», изготавливаемые в соответствии с ГОСТ 781-68.

Типовые методики

Битумные составы марки «Г» производят по технологии окислением гудрона. Это позволяет получать смеси с температурой плавления от 125 до 135-ти градусов. Тугоплавкие составы из второй группы (рубракс) делают по той же схеме, но только с добавкой щелочной составляющей. В смеси с некоторыми видами растворителей они образуют лаки, содержащие процент нерастворимых в бензоле компонентов (не более 0,15 процентов).

Получение этих веществ занимает много времени, которое требуется для полного окисления нефтяного остатка. Ещё одной сложностью такой процедуры является малый выход чистого битума в перерасчёте на единицу вложенных затрат.

Метод продувки воздухом

Другой способ получения очищенного битума – окисление его исходных компонентов в разогнанных до большой скорости воздушных струях. При этом температура в центральной части достигает 250-280 градусов при расходе воздуха 1,76-2,5 литра на единицу веса продукции.

Суммарная длительность процесса, в этом случае, составляет двенадцать часов и определяется предельной температурой размягчения битума.

К недостаткам указанного подхода относят:

• большую продолжительность процесса окисления;
• высокие температуры для получения конечного продукта;
• малый полезный выход материала.

Качество получаемого битума зависит от типа применяемого сырья и не всегда соответствует действующим стандартам.

Особенности нанесения

Защитные составы на основе битума используют для покраски различных элементов конструкций. Их поставляют в готовом виде и перед употреблением они не нуждаются в дополнительной подготовке.

При нанесении на поверхность применяют мягкие кисти, а также специальные пульверизаторы или другие подобные инструменты.

Срок высыхания битумной краски определяется конкретным видом состава и может варьироваться от 6 до 24 часов.

По итогам ознакомления с особенностями этого красителя можно сделать следующие выводы:

1. В строительстве битумные красители используются как гидроизоляционные покрытия.
2. Эти составы просты в применении и удобны при восстановлении.
3. Низкая цена защитных составов доступна для каждого.

Битумные красители содержат химические компоненты, которые приводят к таким последствиям, как головокружение и раздражение кожи.

Поэтому в целях техники безопасности при работе с таким материалом рекомендуется использовать респираторы и плотные рукавицы.

Заключение

Очень часто битумные красители используются как надёжная защита для фундамента. В этом случае все залегающие в грунте части оснований полностью закрываются мастикой. Это обеспечивает их защищённость от разрушения почвенными водами.

Помимо этого, битумные краски применяют для нанесения на поверхности цокольной части строения и листов защитной гидроизоляции.

kraskistroi.ru

виды, правила нанесения и приготовления

Популярным материалом в строительстве считается дерево. Универсальность, общедоступность, оптимальная цена позволяют использовать его для любых производственных нужд. Данное сырье применяют для создания стен, укрепления крыши, покрытия пола. Значимым недостатком, который характерен для дерева, является то, что оно не способен устоять против воздействий внешней среды.

Битумная мастика защищает дерево от воздействия влаги и наделяет его антисептическими свойствами.

Чтобы увеличить срок эксплуатации и защитить сырье, материал следует систематически обрабатывать специальными средствами. С их помощью можно обезопасить покрытие от вредного влияния воды, пыли, грязи, улучшить внешний вид, предотвратить возникновение потертостей. Одним из таких веществ, которое поддерживает высокое качество деревянного пола, является битумная или восковая мастика для дерева.

Зачем нужна мастика?

Древесина считается чувствительным материалом, который систематически подвергается сильным нагрузкам и теряет свои свойства. Это возможно из-за опасности загрязнения, возникновения плесени и появления других негативных последствий. Чтобы улучшить защиту сырья принято на его поверхность наносить лак. Вещество сохранит первоначальный вид покрытия и основные свойства в неизменном виде.

Битумная мастика увеличивает срок жизни древесины в несколько раз.

Срок эксплуатации обработанного таким способом материала значительно увеличится, если систематически покрывать древесину мастикой. Средство позволит не только увеличить степень защиты досок, но и выровнять уровень пола.

К основным преимуществам использования мастики для напольного покрытия относят:

• обеспечение полной гидроизоляции;
• экологический состав;
• относительно высокая износостойкость;
• предоставление защиты от тяжелых нагрузок;
• облегчает процесс уборки;
• придание блеска и эстетической красоты пола.

Подобные качества объясняют наличие растущего спроса со стороны потребителей.

Классификация мастики

Развитие строительной сферы приводит к появлению новых вариантов покрытия пола. В результате, под каждый случай необходимо использовать определенный вид мастики. Ее принято классифицировать по следующим группам:

1. Холодные, содержащие в своем составе химические растворители типа этилацетата, вайт-спирта, бензина.
2. Горячие, в основе которых лежит битум или каучук.

При нанесении мастик первой группы, рекомендуется не заселять помещение на протяжении нескольких дней. В процессе высыхания испаряются химические вещества, которые могут навредить человеку. Смеси второй группы высыхают быстрее и характеризуются наличием определенных особенностей применения. Наносится битумная мастика для дерева после нагревания до 160-180 градусов.

При обработке холодной мастикой требуется исключить проживание в помещение в виду выделения вредных веществ.

Подобная практика обеспечивает высыхание покрытия за несколько минут. Процесс обработки пола усложняется тем, что при неаккуратном использовании можно получить серьезные ожоги. Раствор обладает высоким уровнем возгорания, что заставляет уделять огромное внимание системе безопасности.

Мастика может быть также однокомпонентной или двухкомпонентной. Первый вид характеризуется легкостью применения, поскольку вещество можно применять сразу после вскрытия упаковки. Однокомпонентные растворы рассчитаны на полное использование, поскольку, из-за собственного состава, они могут затвердеть сразу в емкости.

Двухкомпонентные мастики отличаются более длительным сроком хранения и экономичностью использования. Потребитель имеет возможность использовать малые количества вещества, не беспокоясь о потери свойств оставшейся мастики. Для нанесения на пол достаточно соединить смесь со специальным загустителем.

Особенности горячих растворов

Битумная мастика может содержать в своем составе воск или водоэмульсионные элементы. Подобные характеристики определяют правила нанесения вещества. Восковые составы применяются для любых типов деревянных досок. Средства придают блеск, увеличивают уровень защиты и сохраняют натуральный вид покрытия.

Универсальным считается битумный водоэмульсионный раствор, который может продаваться в жидком, твердом состоянии или в виде своеобразной пасты.

Уникальной особенностью некоторых моделей является содержание активных элементов, которые позволяют легко очищать поверхность пола от грязи и пыли.

Правила нанесения

Для правильного покрытия пола мастикой следует придерживаться определенных правил. Наносить вещество следует максимально тонким слоем, что позволит качественно наложить новый слой на предыдущий. Рационально обрабатывать паркет, доски, деревянный пол хотя бы 1-2 раза в месяц. Достаточно нанести один слой битумного раствора, хотя в некоторых случаях процедуру необходимо повторить 2-3 раза подряд для обеспечения лучшей защиты.

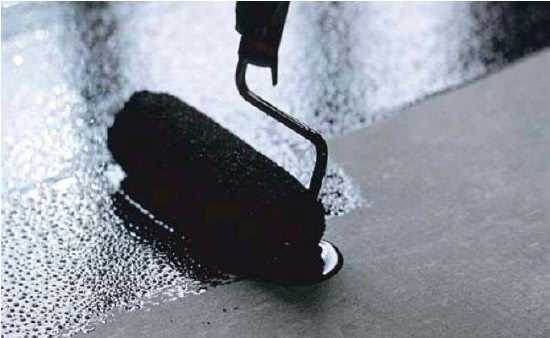

Битумную мастику можно наносить как строительными кистями, валиками, так и распылять при помощи краскопульта.

Для обработки поверхности можно использовать строительный валик, специальную щетку, плоскую кисть или широкий шпатель. Восковые растворы необходимо дополнительно выравнивать валиком, чтобы равномерно распределить густую смесь по поверхности. При использовании водоэмульсионных составов следует провести предварительную очистку поверхности от пыли и грязи. После обработки мастикой, пол натирают сухой тряпкой, что позволяет придать блеск и улучшить внешний вид.

Правильное нанесение раствора обеспечит полную гидроизоляцию подпола и защитит деревянный материал от быстрого разрушения.

Приготовление мастики в домашних условиях

Существует множество вариантов создания мастики своими руками. Согласно одним, вещество изготавливается только на основе воска, другие предусматривают вероятность добавления дополнительных компонентов. Приготовленная подобным образом мастика для деревянного пола по своим качественным характеристикам практически не будет отличаться от битумной смеси из строительного магазина.

Для одного способа понадобятся три ингредиента: пчелиный или карнаубский воск, живичная или сосновая канифоль и живичный скипидар. Соотношение объемов продуктов предусматривает поддерживание соотношения элементов в пропорции 4:1:2. Воск разрезают ножом или теркой и смешивают с измельченной канифолью.

Полученную массу ставят на водяную баню до полного растворения систематически помешивая. Из-за того, что скипидар легко воспламеняется, его нагревают в емкости с горячей водой. Затем, когда жидкая смесь будет готова, в нее добавляют подогретый скипидар и тщательно смешивают. По окончанию перелитую в отдельную емкость массу можно поместить в холод до тех пор, пока она не загустеет.

Имея под рукой три компонента: воск, канифоль и скипидар, можно приготовить мастику в домашних условиях.

Согласно второму рецепту достаточно взять два куска пчелиного воска, который измельчают на мелкой терке. Затем, его ставят на водяную баню и следят за тем, чтобы ингредиент полностью растопился. Постоянно помешивая, в полученную массу добавляют стакан воды наблюдая за тем, чтобы раствор не свернулся. На окончательном этапе, смесь, приготовленную таким способом, оставляют в холодном месте.

Раствор не застывает полностью, из-за наличия воды мастика превращается в густую кашицу, которую наносят на обрабатываемую поверхность. Подобным веществом рекомендуется покрывать отдельные деревянные элементы, которые не подвергаются постоянной нагрузке.

В целом, можно систематизировать полученные знания и создать собственный рецепт приготовления мастики.

Вывод

Битумная мастика считается полезным веществом для обработки поверхности пола. Качественные характеристики и относительно натуральный состав улучшают защитные свойства паркета, деревянных досок, увеличивают срок эксплуатации, придают им блеск и хорошим внешний вид.

Процесс покрытия мастики имеет свои особенности, поэтому следует тщательно выбирать подходящее под определенную породу древесины средство и внимательно изучать инструкции по применению.

Приобретая битумную мастику, можно не беспокоится о состоянии пола: деревянное покрытие будет защищено от грязи, возникновения потертостей и микроорганизмов.

Видео: обработка дерева битумом

derevostroika.ru

Как обработать дерево битумной мастикой своими руками

Древесину можно по праву назвать одним из лучших строительных материалов. Удобство работы и универсальность позволяют нам использовать дерево практически для всего. Ну а такие недостатки, как подверженность огню, влаге, плесени и вредителям, а также прочим вещам можно исправить при помощи средств обработки. И одним из таких средств является мастика на основе битума или воска. В этой статье мы остановимся на ее описании, методах нанесения и даже способов самостоятельного изготовления.

Преимущества, которые дает использование мастики

Гидроизоляция — это главный плюс использования мастики и основное ее предназначение. Использование этого обрабатывающего материала позволяет повысить стойкость дерева к износу, улучшает его эстетические характеристики, упрощает дальнейшую уборку  и многое другое. Полы, защищенные данным составом, получают защиту от вредителей. С той же целью мастикой обрабатывают и другие деревянные поверхности.

Однокомпонентная и двухкомпонентная мастика

Однокомпонентная. Готовый к нанесению раствор, без необходимости разведения или проведения прочих манипуляций. В этом проявляется простота работы, так как можно не затрачивать время на подготовку. Недостатком является то, что после открытия емкости покрытие начинает затвердевать, и та мастику, которую мы не использовали, в будущем станет бесполезной.

Двухкомпонентная. Как и понятно из названия, данный вид мастики представляет собой два компонента, которые смешивают в нужных пропорциях, превращая таким образом в готовую для работы смесь. По отдельности компоненты могут храниться очень долго, так что этот тип мастики куда более экономичный.

Холодная и горячая мастика

Холодная. В основе смеси лежат различные химические растворители, такие как уайт-спирит.  На полное высыхание покрытого такой мастикой пола обычно требуется несколько дней. Причем, все это время в помещении будет стоять сильный химический запах, который не только неприятен, но и опасен для здоровья. Так что желательно все же не заселять помещения в течение нескольких дней.

Горячая. Мастика, созданная на основе битума или каучука. Перед использованием ее необходимо прогреть, доведя до нужной температуры и консистенции. Температура эта, к слову, достигает 180 градусов по Цельсию. Так что работать с таким составом необходимо максимально аккуратно, дабы не получить ожоги. Внимательным необходимо быть еще и потому, что состав пожароопасен. Преимуществом такого состава является то, что он очень быстро застывает – вплоть до нескольких минут.

Преимущества битумной мастики

Битумная мастика может сделать ваш пол или иную деревянную поверхность блестящей по причине того, что в некоторых ее видах содержится воск. Некоторые виды такой мастики содержат в себе водоэмульсионные компоненты, позволяющие мастике быть твердой, жидкой и даже в форме своеобразной пасты. Наконец, в битумной мастике имеются компоненты, которые значительно облегчают удаление грязи, так что убирать такие полы будет гораздо проще.

Чем наносить данный материал на поверхность дерева

Мастика, также как и краска, может быть нанесена различными кистями и валиками. Если же необходимо покрыть большую поверхность и технические возможности позволяют, то идеальным вариантом станет распыление. Очистка кисти или валика от данного раствора весьма затруднительный процесс.

Правила нанесения мастики на дерево

• Перед работой необходимо убедиться в том, что поверхность идеально чиста и не содержит на себе старых следов краски или лака;
• Старайтесь наносить мастику как можно более тонким слоем, что снизит время высыхания и улучшит качество покрытия;
• Обычно мастику, если речь идет о битумном растворе, наносят один раз. Однако, в зависимости от задачи, может потребоваться нанесение до трех слоев;
• После нанесения мастику можно отполировать тканью, добившись таким образом блеска;
• В случае с полиуретаново-каучуковой мастикой, полного затвердения не происходит. Материал постоянно остается полужидким. Поэтому его используют либо в помещениях с высокой вибрацией, либо во влажных грунтах. Мастикой с лучшими гидроизоляционными свойствами является именно полиуретаново-каучуковая. Она может растягиваться до 20 раз и вне зависимости от степени движения и прочих факторов не теряет своих изолирующих свойств.

Битумная мастика – прочие сферы применения

Обладая серьезными водоизолирующими свойствами, битумная мастика используется не только в отношении древесины. К примеру, битумная мастика активно  наносится на бетонные конструкции. Правила работы в этом случае следующие:

Как только бетон затвердевает, его зачищают от песка и пыли. После этого, с целью обеспечения лучшего сцепления бетон необходимо обработать битумным праймером. Если данная грунтовка хорошо впитывается в бетон, то лучше всего нанести слой повторно.  После этого можно приступать непосредственно к нанесению мастики, выбрав битумную или битумно-полимерную вариацию. В случае чрезмерной густоты, состав можно разбавить скипидаром.

Создаем мастику своими руками

Покрытие восковой мастикой деревянных полов, в том числе и паркета, помогает не только сохранить стойкость к воде, но и позволяет значительно улучшить внешний вид пола. При этом состав такой мастики достаточно прост, и ее можно приготовить своими собственными руками.

Для этого нам понадобится каранубский либо пчелиный воск, канифоль на основе сосны и живичный скипидар. Соотношение материалов 4х1х1. В ходе приготовления воск и канифоль размельчаются и смешиваются, после чего засыпаются в одну посуду, которая ставится на водяную баню. После растворения, когда смесь станет однородной, в нее заливается скипидар. Остается лишь поставить раствор в холод для придания густоты.

bricknews.ru

Лакокрасочные материалы на основе природных смол и битумов

Искусственные и природные битумы нашли довольно широкое применение в лакокрасочной промышленности. На их основе изготавливают лаки и эмали, которые обладают высокой водостойкостью и хорошими изоляционными свойствами и широко применяются для защиты от коррозии.

В производстве лакокрасочных материалов на основе природных смол и битумов в качестве исходного сырья могут использоваться:  производные канифоли (цинковый и кальциевый резинаты, эфир гарпиуса, специальные нефтяные битумы, природные асфальты, пеки), растительные масла (тунговое, льняное, подсолнечное и др.), различные растворители (ксилол, уайт-спирит, сольвент, сиккативы, например, марки НФ-1 и др.). На основе ископаемой смолы (плавленого янтаря) изготавливаются янтарные лаки.

В настоящее время выпускается более 40 марок лакокрасочных материалов, изготовленных на основе природных смол и битумов.

Лакокрасочные материалы на основе природных смол

Среди всех лакокрасочных материалов, которые изготавливаются из природных смол, наиболее широкое применение получили ЛКМ на основе эфира гарпиуса  (глицериновый эфир канифоли или просто эфир канифоли). К масляно-канифольным лакам и эмалям на основе эфира гарпиуса (канифоли) относятся: эмали КФ-252, КФ-248 и др., лаки КФ-965, КФ-274, КФ-574, МА-594, МА-592 и т.д. Грунтовка КФ-030 и эмаль КФ-751 выпускаются на основе резинатов канифоли (например, цинкового). Лак ЯН-153 выпускается на основе природного янтаря (плавленой янтарной смолы),  подобные ЛКМ выпускаются в небольшом количестве. Существуют некоторые лакокрасочные материалы, представляющие собой растворы полимеризованных высыхающих масел (это масляные лаки и эмали, не содержащие в своем составе смолы), например, эмаль МА-952.

Масляно-канифольные лаки изготавливаются холодным либо горячим способами. Под холодным способом подразумевается смешивание предварительно подготовленных полуфабрикатов в определенных пропорциях (эфира гарпиуса или другой смолы, растворы оксидированного или полимеризированного масел). Горячий способ предусматривает сплавку при температуре 200 — 280°С смолы и масла. Полученный сплав некоторое время выдерживают при данной температуре (пока не будет достигнута определенная вязкость). Масло можно использовать предварительно полимеризированное либо же оно может полимеризироваться уже в процессе сплавления.

Лакокрасочные материалы на основе битумов

Битумные лаки

Битумные лаки – это вид лакокрасочного материала, в основу которого входит битум – твердое вещество, которое имеет свойство размягчаться и плавиться при воздействии повышенной температуры. Битумы могут растворяться только в растворителях органического происхождения. К лаковым битумам можно отнести: древесные и каменноугольные пеки, искусственные нефтяные битумы, природные битумы (садкинский,  гильсонит, сирийский, печорский асфальты и асфальтиты). В качестве пленкообразователей наиболее широкое распространение получили специальные нефтяные битумы. Их получают путем перегонки ухтинских нефтей или же остатков от их перегонки.

По химическому составу все битумные лаки можно разделить на безмасляные и масляные. В свою очередь безмасляные лаки делятся на: битумно-смоляные  и битумные. Битумно-смоляные лаки – это растворы смеси смолы (зачастую канифоли) и битума в органическом растворителе. В состав битумных лаков входит только растворитель и битум. Масляные лаки делятся на: масляно-битумно-смоляные (в них часто используется канифольная или глифталевая смола) и масляно-битумные. Есть еще и каменноугольные лаки – это растворы в органических растворителях каменноугольного пека и других битумов.

Битумные эмали

Битумные эмали – это пигментированные битумные лаки. Т.е. суспензии алюминиевой пудры, а также пигментов (иногда железной лазури, а чаще – технического углерода) в масляно-битумных лаках. Битумные лаки, в которых в качестве пигмента используется алюминиевая пудра, выпускаются под названием «краска», а не эмаль. По свойствам битумные эмали очень схожи на битумные лаки, но имеют повышенную укрывистость. Они обладают высокими противокоррозионными и диэлектрическими свойствами. Существуют покрывные и электроизоляционные битумные эмали. Покрывные битумные эмали используются для окраски деревянных поверхностей, для защиты от коррозии деталей автомобилей и многих других металлических поверхностей, деталей велосипедов (БТ-180), которые эксплуатируются внутри помещений и в атмосферных условиях. Электроизоляционные битумные эмали нашли широкое распространение в электротехнической промышленности.

Промышленные марки лакокрасочных материалов на основе природных смол

Лак КФ-5106 представляет собой раствор эфира гарпиуса  и жирных кислот тунгового (ойтисикового)  масла в органических растворителях с добавлением сиккатива. Сначала смешивают эфир гарпиуса с растворами жирных кислот, далее образовавшуюся смесь типизируют и центрифугируют. Со дня изготовления гарантийный срок хранения лака КФ-5106 составляет шесть месяцев. При горячей сушке образуется глянцевая и ровная поверхность.  Лак часто используется для покрытия  белой литографированной жести (наносят при помощи лакировальной установки).

Краска КФ-513 — это раствор канифольно-глифталевой смолы в органическом растворителе, дополнительно пигментированный индулином. Окрас – от синего до сине-фиолетового. Краска КФ-513 обладает хорошими маркировочными свойствами, поэтому часто применяется для маркировки магниевых и алюминиевых сплавов (и изделий из них).  Срок годности —  полгода со дня изготовления.

Лак КФ-574 – это раствор смеси оксидированных и полимеризированных масел, натуральной олифы, эфира гарпиуса в уайт-спирите. Жидкость имеет коричневый цвет.  Для приготовления лака используется смеситель с пропеллерной мешалкой. В смеситель загружаются полуфабрикаты:  ЛО-300 (раствор оксидированного льняного масла), ЛУ-430 (раствор уплотненного льняного масла), раствор эфира гарпиуса в уайт-спирите. Все хорошо перемешивается. Далее в полученную смесь добавляют растворитель или сиккатив и при температуре не выше 40°С проводят центрифугирование. Срок годности лака КФ-574 составляет 6 месяцев. Лак КФ-574 часто используется для грунтования ремизных изделий на лакировальных установках.

Лак ЯН-153 (старое название ЯК-1) представляет собой раствор янтарной плавленой смолы, которая модифицированная  маслами на растительной основе с добавлением сиккативов.  По внешнему виду лак ЯН-153 является темно-коричневой жидкостью. При изготовлении янтарного лака Ян-153 в реакторе с обогревом сплавляют по одной части следующих компонентов: полимеризированное льняное масло (полуфабрикат ЛУ-12), янтарная смола (плавленый янтарь), полимеризированное тунговое масло (полуфабрикат ТУ-18). Затем полученную смесь разводят уайт-спиритом, типизируют и очищают. Янтарный лак ЯН-153 используют при изготовлении шлифовальной шкурки (водостойкой), но основным его назначение является покрытие белой консервной жести. После сушки при температуре 180°С в течение 40 минут лак образует эластичное, прочное, водостойкое, устойчивое к механическим повреждения декоративное покрытие золотистого цвета (кроме того, глянцевое). На защищаемую поверхность янтарный лак ЯН-153 можно наносить при помощи окунания, кистью, валиком, наливом или распылением. При необходимости лак разводится уайт-спиритом.  Срок хранения – 6 месяцев.

Лак КФ-274 (старое название 331 «Мороз») представляет собой раствор эфира гарпиуса в смеси льняного и тунгового масел с добавлением растворителя и сиккативов. Для того, чтоб получить лак, необходимо смешать: раствор эфира гарпиуса в  уайт-спирите в соотношении 3:2 (данная смесь известна еще как полуфабрикат 7673), раствор полимеризированного льняного масла в уайт-спирите в соотношении  2:1 (полуфабрикатный лак ЛУ-430), кроме того, добавляют еще сырые льняное и тунговое масла. Полученную смесь очищают, проводят типизацию лака по содержанию нелетучих веществ, вязкости, цвету и фильтруют. В лаке КФ-274 должно содержаться не меньше 42% масел. Данный состав можно наносить на поверхность краскораспылителем или же кистью. Используется лак КФ-274 для покрытия  деревянных и металлических поверхностей, которые предварительно окрашены алкидными эмалями (желательно высушенные при повышенных температурах). Если лак наносился на поверхность с использованием краскораспылителя, то получившийся слой будет более равномерным. Сушить изделие, покрытое лаком КФ-274, можно в специальных камерах. В таком случае по истечении 25 минут на поверхности лака появляется рисунок, напоминающий изморозь (отсюда и старое название лака «Мороз»). Если рисунок проявился не полностью, то поверхность остается глянцевой, а если же полностью – белесоватой и матовой. Полученное покрытие не отличается высокой прочностью, а гарантийный срок годности лакокрасочного материала – 3 месяца.

Лак КФ-965  (ранее известный, как 302) – это коричневая жидкость, в состав которой входят: эфир гарпиуса, сиккатив и смесь полувысыхающих и высыхающих уплотненных растительных масел, растворенных в органическом растворителе. На защищаемую поверхность лак КФ-965 наносится пир помощи кисти, наливом, окунанием, струйным обливом, пневмораспылением и с использованием специальных лакировальных машин. Покрытие, нанесенное на электротехническую сталь и отвержденное при помощи горячей сушки, будет отличаться повышенной электрической прочностью, маслостойкостью и устойчивостью к высоким температурам. Срок годности лака КФ-965 составляет шесть месяцев со дня изготовления. При температуре 130°С и выше в трансформаторном масле покрытие служит около 8 лет.

Лак МА-592 (ранее известный, как 92-а) – это раствор  в уайт-спирите эфира гарпиуса и смеси полимеризованных тунгового с подсолнечным или хлопковым масел, с добавкой сиккатива. Основой для лака служит смесь масел (тунгового 4 части и 1 часть подсолнечного или хлопкового). Лак МА-592, высушенный горячим способом, часто используется для защиты от коррозии металлических изделий. Срок годности данного лака на основе природных смол составляет 6 месяцев со дня его производства.

Эмаль КФ-248 (или 2013) – это суспензия в полуфабрикатном алкидном или масляно-канифольном  лаке цинковых белил с добавлением сиккатива и растворителя. Процесс изготовления эмали КФ-248 довольно трудоемок и происходит в четыре стадии. Сначала на шаровой мельнице из цинковых белил изготавливают пасту на полуфабрикатном лаке. Шаровая мельница внутри футерована сталью, перетирочные шары также изготовлены из стали (для того, чтоб получить частицы размером не  более 45 мкм). Далее полученную пасту фильтруют, используя одновалковую краскотерочную установку со специальным брусом для перетирки. Следующим этапом является смешивание в смесителе полуфабрикатного лака, уайт-спирита и белой пасты, которая была получена на предыдущих этапах, и типизация практически готовой эмали. Заключительным этапом является  очистка эмали и разлив в тару. При нанесении на защищаемую поверхность эмали КФ-248 краскораспылителем ее предварительно нужно разбавить и довести до рабочей вязкости (при температуре 20°С  20-30 с по ВЗ-4). При температуре 60 — 65°С продолжительность высыхания эмали составляет 4 часа. В итоге получается матовое белое покрытие. Эмаль КФ-248 используют для защиты измерительного оборудования, циферблатов часов  и некоторых других металлических изделий, предварительно обработанных грунтовкой ПФ-020 либо другой. Со дня изготовления эмаль КФ-248 можно хранить в течение 6 месяцев.

Грунтовка КФ-030 выпускается в двух цветах: серо-зеленом и желтом. Грунтовка представляет собой суспензию в масляно-канифольном полуфабрикатном  лаке пигментов. Серо-зеленую грунтовку КФ-030 используют для грунтования стальных изделий, а желтую – магниевых и алюминиевых сплавов, а также стали. Желтая грунтовка изготавливается в несколько этапов. Сначала на краскотерочной машине затирается паста из цинкового крона и лак. Полученная смесь перемешивается в смесителе с растворителем и сиккативом. Следующий этап, типизация и фильтрование. На поверхность грунтовка наносится кистью или краскораспылителем, предварительно разбавленная смесью уайт-спирита  и ксилола в соотношении 1:1 или же чистым ксилолом. При комнатной температуре рабочая вязкость грунтовки  составляет 16-24 с по ВЗ-4. Со дня производства грунтовка пригодна к использованию в течение 12 месяцев.

Лак МА-594 (старое название «Мордан») раствор в смеси высыхающих полимеризированных масел (тунгового и льняного) эфира гарпиуса с добавками растворителя и сиккатива. В пропеллерную мешалку загружают следующие компоненты: раствор в уайт-спирите эфира гарпиуса, полимеризированное тунговое (ТУ-18) и льняное (ЛУ-430) масла в соотношении масс 7:1, смесь скипидара и уайт-спирита в соотношении 1:3, кобальтовый сиккатив. Лак МА-594  часто используется для приклеивания золотой фольги. Он обладает повышенной клеящей способностью, термостойкостью, эластичностью. Высыхает достаточно медленно и в течение двух суток после нанесения сохраняет легкий отлип. Срок годности – 6 месяцев.

Эмаль КФ-252 серая (ранее известна как антикислотная краска №1) представляет собой суспензию в масляно-канифольном лаке пигментов. Готовить эмаль можно, придерживаясь  одной из следующих схем:

1)    На шаровых мельницах. Сначала в замесочную машину, оборудованную турбинной мешалкой, засыпают технический углерод, лак №358, литопон и хорошо перемешивают в течение часа, пока не получится однородная смесь без комочков. Далее полученную смесь переливают в шаровую мельницу  (футеровка – сталь и для охлаждения водяная рубашка) и еще раз перетирают до значения, не превышающего 30 мкм. Перетертую массу перекачивают в смеситель, где уже есть полуфабрикатный лак №358, включают его и постепенно из шаровой мельницы пересыпают пигментную пасту. Готовую эмаль типизируют по цвету, вязкости, степени высыхания, добавляют сиккативы, подцветку и уайт-спирит.

2)    Смешение двух паст с последующей типизацией. В замесочных и краскотерочных машинах готовят черную (на основе технического углерода) и белую (на основе литопона) пасты  с полуфабрикатным лаком №308. Потом загружают их в смеситель и вводят сиккатив, лак и растворитель. Хорошо перемешивают и типизируют по вязкости, цвету и  степени высыхания.

Используется эмаль КФ-252 для покрытия различного оборудования и изделий из дерева и металла, которых эксплуатируются  в помещениях. Если высыхать эмаль будет при обычных температурах (не используется горячая сушка), то ее перед нанесением доводят до необходимой вязкости при помощи растворителей (сольвент, уайт-спирит или сольвент) и наносят на поверхность кистью или краскопультом. Гарантийный срок годности – 6 месяцев.

Краска МА-514 представляет собой суспензию в масляно-лаковой основе пигментов. Краска МА-514 изготавливается без растворителей органического происхождения. Выпускаются в виде однородных масс белого, синего, оранжевого, черного и др. цветов. Отличаются краски очень хорошими печатными свойствами, поэтому используются для маркировки резисторов, конденсаторов и др. изделий электротехники. Высыхание отпечатков происходит в течении 1,5 часа при температуре 135-150°С. Нанесенный отпечаток данной краски устойчив в условиях тропиков. Срок годности – 4 месяца.

Эмаль КФ-751 —  консервационный лакокрасочный материал. В состав данной безмасляной эмали входят токсические вещества (например, закись меди), пигменты, пластификаторы, которые образуют суспензию в растворе препарированной канифоли. Сначала в шаровой мельнице диспергируют  токсические вещества и сухие цинковые белила  в  безмасляном пленкообразователе (раствор в  сольвенте цинкового резината канифоли). В полученную смесь добавляют дибутилфталат и типизируют. Далее эмаль фильтруют и разливают в тару. После высыхания (при комнатной температуре) в течение 16 часов образуется красное глянцевое покрытие. Эмаль КФ-751 широко используют на флоте  для защиты частей судов, которые находятся под водой и на ватерлинии, от обрастания водорослями и микроорганизмами (защита от биокоррозии).  Срок годности – 1 год.

Промышленные марки лакокрасочных материалов на основе битумов

Лак БТ-566 – это покрывной безмасляный битумный лак черного цвета. В состав входит рубракс и нефтяной битум в соотношении 1:3, органические растворители (уайт-спирит, ксилол в пропорции 2,5:1). Изначально в реакторе расплавляют при температуре 240°С рубракс и нефтяной битум. Когда смесь станет однородной  ее охлаждают до 170°С и вводят уайт-спирит, потом доводят температуру до 130°С и заливают ксилол. Все хорошо перемешивается в течение часа. В условиях производства наносят  на защищаемую поверхность лак БТ-566 чаще всего наливом или окунанием. Он образует глянцевую однородную пленку. Основное назначение лака БТ-566 – противокоррозионная защита металлических изделий. Срок годности битумного лака – 12 месяцев.

Лак БТ-95 (ранее известный как 441) – это масляно-битумный клеящий электроизоляционный лак. В состав лака БТ-95 входят органически растворители, растительные масла и битумы. Изготавливается данный лак в две стадии. Сначала готовят основу для лака: уваривают в реакторе с рубашкой (для обогрева используются пары дифенильной смеси) специальный нефтяной битум, смешанный с тунговым и льняным маслами (в соотношении 1:1).

Эмаль БТ-180 представляет собой суспензию в масляно-битумно-смоляном полуфабрикатном лаке №125 технического углерода. После высыхания эмали образуется черная полуглянцевая пленка. Процесс изготовления эмали БТ-180 включает в себя несколько стадий. Сначала нефтяной технический углерод перетирают в краскотерочной машине до получения однородной пасты. Далее – в смеситель загружают лак, пасту и сиккатив и хорошо перемешивают. Следующие этапы – типизация эмали, очищение и разлив в тару. Чаще всего наносят эмаль на поверхность окунанием или наливом.  Используют для защиты от атмосферной коррозии некоторых деталей автомобилей, шасси, велосипедов и очень многих других металлических изделий. Битумная эмаль БТ-180 обладает хорошей устойчивостью к перепадам температур (от -40 до +60) и отличается повышенной атмосферостойкостью. Битумное двухслойное эмалевое покрытие, нанесенное на поверхность, предварительно фосфатированную, сохранит свои свойства в умеренном климате на протяжении 2 лет. Срок годности – со дня изготовления – 6 месяцев.

Лак БТ-99 – это раствор специальных нефтяных битумов с растительными маслами в органических растворителях с введением сиккатива. Покрывной масляно-битумный лак предназначен для воздушной сушки. Изготавливают  лак БТ-99 холодным способом. Смешивают специальный битум с 50%-м раствором ойтисикового или тунгового масла в уайт-спирите, сиккативом (НФ-1, не более 8%) и сольвентом. Лак разбавляется сольвентом, ксилолом или смесью в уайт-спирите 1:1 одного из приведенных растворителей. После высыхания лак БТ-99 образует однородную черную пленку, устойчивую к разбрызгиванию (если наносить лак на тафтяную ленту). Лаком БТ-99 покрывают обмотки электрических аппаратов и установок. Гарантийный срок хранения – 1 год со дня изготовления.

Битумные лаки БТ-987, БТ-988 и БТ-980 представляют собой пропиточные электроизоляционные составы. В их основу входят растворы нефтяных битумов (или их смесь с растительными маслами и асфальтитами) в растворителях органического происхождения,  сиккативы. После высыхания на поверхности образуется однородная глянцевая пленка черного цвета. Различиями между лаками являются продолжительность высыхания и степень жирности лаковой основы. БТ-980 отличается наиболее жирной основой и долгим сроком высыхания (при температуре 150°С – 12 часов). Лаком средней жирности является состав БТ-987 (при такой же температуре он сохнет в течение 8 часов). Самым быстросохнущим (всего 3 часа) является лак БТ-988. Битумные лаки БТ-987, БТ-988 и БТ-980 также, как и БТ-99, используют для пропитки ими обмоток электроустановок.  До рабочей вязкости данный лакокрасочный материал  доводят сольвентом, толуолом, ксилолом или смесью любого из этих растворителей в уайт-спирите (в соотношении 1:1). Срок годности — 6 месяцев.

Эмаль БТ-538 представляет собой суспензию в масляно-битумном лаке технического углерода с дополнительным введением сиккатива.  Первой стадией приготовления эмали является перетир на краскотерочной машине технического углерода и масляного связующего. Далее масляный лак №125 смешивают в специальном смесителе с полученной пастой, вводят в лакокрасочную систему сиккативы и проводят типизацию. Завершающие процессы – очистка от возможных комков, примесей и разлив в тару.  Готовое эмалевое покрытие, полученное методом горячей сушки, обладает достаточно высокой устойчивостью к перепадам температур (не меняет своих свойств при перепаде температуры с -60 до +100°С). Также эмаль БТ-538 устойчива к воздействию минерального масла, бензина, воды, отличается термостойкостью. Используется битумная эмаль для окраски стальных изделий, пропитки алюминиевого и магниевого литья. Срок годности- 6 месяцев.

Лак БТ-569 – это раствор природного асфальтита или нефтяного битума (их смесь)  в растительных маслах и растворителях с добавлением эфира гарпиуса и сиккативов.  Данный масляный лак имеет черный цвет. При изготовлении льняное масло сплавляют с битумом. Полученную основу  смешивают с полуфабрикатом окисленного льняного масла,  раствором эфира гарпиуса и уайт-спиритом. Готовый лак БТ-569 типизируют, очищают и разливают в тару. Чаще всего лак наносится поверх эмали и служит окончательной отделкой для деталей моторов. Срок годности- 1 год со дня производства.

Лак БТ-5100 (ранее известен как 67) является быстросохнущим битумным безмасляным лаком.  После отверждения образует прочную глянцевую пленку черного цвета. В смесителе растворяют специальный нефтяной битум  в органических растворителях (ксилол с бензином БР-1 или сольвентом). На обрабатываемую поверхность лак наносится распыление, окунанием или наливом. Используется битумный лак БТ-5100 для создания защитных слоев на внутренних поверхностях деталей.  При комнатной температуре продолжительность высыхания лака составляет 2 часа, а при 60°С – всего полчаса.  Срок годности -1 год.

Лак БТ-577 используется при изготовлении алюминиевой краски БТ-177 и для непродолжительной консервационной защиты при хранении и перевозке. На металлическую поверхность наносить лак БТ-577 можно окунанием, кистью или распылением.  В состав данного битумного лака входят: нефтяной битум (или его смесь с асфальтитом в соотношении 4:1), органические растворители (смесь уайт-спирита и сольвента 1:2),  около 5% льняного масла препарированного, сиккативы. Сначала в реакторе с пропеллерной мешалкой  и воздушной продувкой изготавливают лаковую основу, которую затем разбавляют в смесителе до вязкости не менее 18 с по ВЗ-4, типизируют,  очищают в центрифуге и разливают в тару.  Загрузка в реактор проходит последовательно: сначала нефтяной битум, потом асфальтит и  льняное масло. Все это расплавляется (температура 120°С)  и подогревается,  при постоянном перемешивании, до 280°С.  Однородность  полученного сплава определяют пробой на стекле. Потом перемешивание прекращают и полученную массу продувают (с использованием барботера), окисляя его. Когда лаковая масса достигнет температуры размягчения (105 — 115°С), ее перекачивают в смеситель.

Срок годности битумного лака БТ-577 – 6 месяцев.

Лак БТ-5101 (ранее известный, как 68) — это безмасляный битумный лак. В качестве основы при изготовлении лака используют раствор нефтяного битума в растворителях органического происхождения. В смеситель загружают смесь ксилола или толуола с уайт-спиритом, а потом —  специальный нефтяной битум. После того, как битум полностью растворился при температуре 75 — 85°С лак подергают типизации. Далее полученный битумный лак отстаивают, очищают и разливают в тару. Лак БТ-5101 наносят на металлические поверхности. Он достаточно быстро отверждается на воздухе.  Срок годности – 6 месяцев.

Краска БТ-177 – битумный лакокрасочный материал, изготавливаемый на основе лака БТ-577 и алюминиевой пудры. Готовят краску непосредственно перед тем, как ее наносить на поверхность. В 80 – 85% лака (полуфабрикат БТ-577) разводят 15 – 20% алюминиевой пудры (полуфабрикат ПАП-2) и хорошо перемешивают. Краска БТ-177 широко используется для окраски металлических поверхностей, которые эксплуатируются на открытом воздухе. Наносят на поверхность методом распыления. Чаще всего битумная краска БТ-177 наносится на заранее прогрунтованную поверхность краскораспылителем в один-два слоя. Полученное покрытие сохраняет свои защитные свойства (в умеренном климате) в течение двух-трех лет (минимум).

www.okorrozii.com

Приготовление битумной мастики своими руками

Мастика является универсальным гидроизоляционным материалом, широко используемым в ходе строительных работ. Данный материал представляет собой продукт переплавки битума, лишенный таких недостатков битума, как хрупкость при морозах и чрезмерная текучесть при сильной жаре. Мастика обладает достаточно вязкой консистенцией, благодаря чему на вертикальные поверхности ее можно наносить довольно тонким слоем. Со временем этот слой не оплывает.

Мастика своими руками

Чтоб сделать мастику самостоятельно, вам понадобятся:

• куски чистого битума,
• наполнители,
• пластификаторы.

Допустим, вы хотите получить 10 килограмм готовой смеси. Тогда возьмите чистого битума 8,5кг, наполнителя 1кг (лесной мох или опилки, торф, минеральная вата, каучуковая крошка, асбест), пластификатора 0,5кг (отработанное масло). Мастику лучше всего варить в специальных котлах, оснащенных толстыми (не меньше 3мм) стенками, крышкой. Такие стенки позволят равномерно распределить тепло, чтобы битум не пригорел.

Правила варки

• Котел можно загружать не более чем на 70%. В противном случае мастика может выплескиваться.
• Котел необходимо установить не прямо на огне, а в стороне от него на подставке.
• Лучше всего поддерживать температуру варки в пределах 190С. При более высоких температурах битум может разложиться.
• Старайтесь не допускать перепадов температур – в итоге у вас получится однородная по составу мастика. Как узнать, что температура чересчур высокая? Очень просто. Первый признак перегрева – это появление желто-зеленых пузырей.

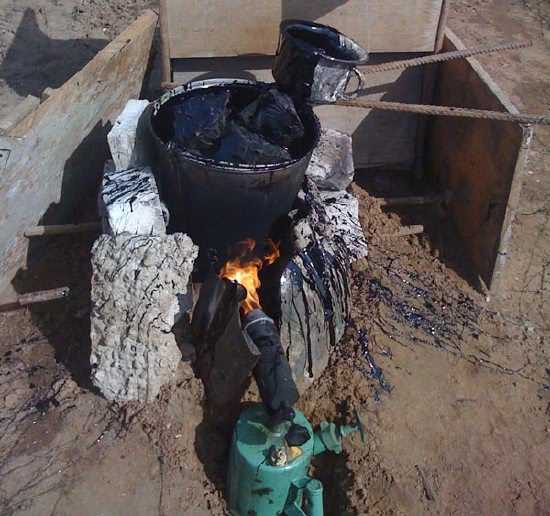

Процесс варки

1. Перед началом варки крупные куски битума раскрошите на более мелкие, очистите их от грязи и песка.
2. Весь процесс плавки битума должен протекать очень медленно, на протяжении примерно трех часов.
3. Наполнитель должен быть измельчен, просушен и прогрет.
4. Вводить наполнители и пластификаторы следует постепенно.
5. Варящуюся смесь надо регулярно помешивать (при помощи лопаты), снимать с нее пену.
6. После того, как пена опадет, и поверхность смеси станет полностью гладкой, можно добавлять пластификатор.
7. Потом снова все хорошенько перемешивают.
8. Все – мастика готова.

Срок годности

Варить мастику желательно непосредственно перед ее применением. Дольше, чем 24 часа, она храниться не может. В ходе использования мастика постоянно должна быть горячей (примерно около 120°С).

Грунтовка своими руками

На голые поверхности мастику не желательно наносить. Поверхности заранее надо наделить хорошей адгезией, для чего они очищаются от мусора и грунтуются. Грунтование обеспечит высокий уровень прочности нанесенного слоя мастики.

Состав грунтовки простой: раствор битума плюс бензин в пропорции один к трем.

Процесс приготовления

1. Для того чтоб приготовить грунтовку, надо горячий (примерно 70°С) битум поместить в бензин.
2. Битум кладут небольшими порциями и перемешивают до полного растворения.
3. Чтобы избежать наличия твердых включений грунтовку можно отфильтровать через мелкую металлическую сетку.

Нанесение

Грунтовку надо наносить в два слоя (или в три слоя). Перед нанесением последующих слоев выжидают 10-15минут. Потом поверхности покрывают мастикой.

Статьи о стенах в загородных домах

www.gvozdem.ru

Ляжет ли эмаль для пола на битумную мастику?

Купить краску, эмаль, лак в Челябинске. Акриловые, алкидные, матовые, глянцевые, интерьерные. Цены и прайсы Двери входные деревянные, стальные. Входные группы и пластиковые двери из ПВХ профиля. Системы дверей и входных групп Exprof Купить СМЛ, стекломагнезитовые листы в Челябинске. Цены и прайсы на материал

www.stroyka74.ru

6.1.1.2. Битумные покрытия по металлу

53

ций от атмосферной коррозии(особенно дымовых труб)«Вектор-1214Б» паро- и

гидроизоляционный ЛКМ по бетонным поверхностям работающим в условиях повышенных температур и влажности атмосферы.

Интерес представляет покрытиеZinga ( продукт бельгийской компании

Zinga-Metall , холодное цинкование) – жидкий состав, состоящий из электролити-

ческого цинка, летучих веществ (ненасыщенных углеводородов) и связующих агентов(смол). В высохшем состоянии содержит до96% цинка. Обеспечивает за-

щиту на протяжении 25 лет и более. Выдерживает температуру от -40 до +150оС.

Покрытие легко наносится повторно, так как последующий слой Zinga прекрасно соединяется с предыдущим. Идеально подходит и для ремонта изделий из черных металлов, и для восстановления ранее оцинкованных поверхностей. Покрытие просто, как окраска и надежно как горячая оцинковка, т.к. защищает металл не только за счет механической изоляции от окружающей среды, но и электрохими-

чески по принципу протекторной защиты.

Подготовка поверхности и нанесение покрытия стандартные.

Битумные покрытия широко используются для защиты металлических конструкций, прежде всего, от подземной коррозии. Различают три вида битум-

ных покрытий: нормальные, усиленные и весьма усиленные. Конструкция битум-

ных покрытий приведена в табл.6.5.

54

			Таблица 6.5
	Конструкция битумных покрытий
Номер слоя от поверхно-	Нормальное	Усиленное		Весьма усиленное
сти металла
1	Битумная грунтовка	Битумная грунтовка		Битумная грунтовка
2	Битумная мастика	Битумная мастика		Битумная мастика
3	Покровный слой	Стеклохолст		Стеклохолст
4	—	Битумная мастика		Битумная мастика
5	—	Покровный слой		Стеклохолст
6	—	—		Битумная мастика
7	—	—		Покровный слой
Толщина покрытия, мм	2,5-3	5-6		7,5-9

Как видно из табл.6.6. конструкция битумного покрытия во многом напо-

минает конструкцию лакокрасочного покрытия. В них также присутствует слой грунтовки, обеспечивающий качественное сцепление покрытия с металлом и они являются многослойными. Под битумные покрытия могут быть использованы би-

тумно-полимерные грунтовки заводского изготовления ГТ-760 ИН, ГТП-821, ГТ832 НИК и др., а также раствор битума в бензине в соотношении 1:3 по объему.

Перед нанесением грунтовки поверхность металла должна быть очищена от грязи, пыли, масел, ржавчины. На рабочих площадках битумная грунтовка гото-

вится следующим образом: битум расплавляют, обезвоживают, охлаждают до температуры 70 оС и тонкой струйкой при перемешивании вливают в бак с бензи-

ном. Получаемый жидкий раствор битума в бензине легко может быть нанесен на поверхность металла распылением, кистью, валиком и обеспечивает после высы-

хания бензина тонкую пленку хорошо сцепленного с металлом битума.

Битумная мастика является основным защитным слоем и используется двух видов: горячая и холодная. Горячая мастика применяется в теплое время го-

да, и представляет собой композицию, состоящую из битума и наполнителей. На-

полнители могут быть двух типов: порошковые и объемные. Назначение напол-

нителей уменьшить растрескивание битума, придать специальные свойства би-

55

тумному покрытию, удешевить покрытие. Наиболее часто из порошковых напол-

нителей используются: доломитизированный или асфальтовый известняк, доло-

мит (ГОСТ 8267-82), тальк-магнезит молотый или тальк А (ГОСТ19729-74), анде-

зитовая мука. В качестве объемных наполнителей используют отходы различных производств: асбест, резиновая крошка, полимерная сечка и т.д. Битумная масти-

ка изготавливается при температуре 170-180 оС

Холодная мастика применяется в основном в холодное время года и в сво-

ем составе, помимо порошковых и объемных наполнителей имеет еще пластифи-

катор, в качестве которого может быть использовано зеленое масло(ОСТ 38- 01140-77) или отработка любых автомобильных и машиностроительных масел.

Пластификатор в зависимости от температуры использования мастики обычно вводиться в ее состав в количестве 3 — 7%. Пластификатор, прежде всего, улучша-

ет технологичность нанесения мастики и также снижает вероятность растрески-

вания покрытия. Некоторые составы битумных мастик, применяемых для защиты трубопроводов, приведены в табл.6.6.

						Таблица 6.6
		Составы битумных мастик
			Компоненты и их процентное содержание
Название мастики
	Битум		Порошковый		Объемный наполнитель	Пластификатор
			наполнитель
			Горячие мастики
Битумно-	87-70%				Асбест7-10%,
асбополимерная					полиэтилен. 3%
Битумно-минеральная	75		Доломит	25%
Битумно-тальковая	80-85		Тальк	15-20
Битумно-резиновая	93				Резиновая крошка 7%
			Холодные мастики
Битумно-минеральная	70		Доломит	25		Зеленое масло, 5%
Битумно-тальковая	80-82		Тальк	17-15		Зеленое масло, 3%
Битумно-резиновая	88				Резиновая крошка, 5%	Зеленое масло, 7%

studfiles.net
