Монтаж холодной кровли из металлочерепицы – Холодная кровля из металлочерепицы — Всё о металлочерепице

Холодная крыша из металлочерепицы — 1pocherepice.ru

Сегодня достаточно часто возводится холодная крыша из металлочерепицы. Подобное изделие отлично подойдет в случае, если пространство чердака не будет использоваться в качестве жилой постройки.

Схема крыши из металлочерепицы с подложкой.

Следует заметить, что металлочерепица на сегодня не является лидером рынка материалов для кровли. Однако владельцы частных домов находят в данном материале большое количество преимуществ, поэтому спрос на него непрерывно растет. Металлочерепицу изготавливают много компаний, поэтому каждый хозяин частного дома найдет подходящий вариант.

Если соблюдать инструкции изготовителя и следовать советам опытных мастеров, то при установке данного материала не возникнет проблем.

Схема крепления металлочерепицы.

Особенности монтажа кровли из металлочерепицы заключаются в том, что нужно обеспечить выход для вентиляции, через которую будет выводиться конденсат. Это нужно для того, чтобы защитить несущие рейки и покрытие кровли от негативного воздействия влаги.

Перед проведением строительных работ нужно выполнить расчеты, определить угол наклона, шаг обрешетки и выбрать метод фиксации материала.

Для установки крыши подобной конструкции требуются такие элементы:

• деревянные доски;
• пароизоляция;
• гидроизоляция;
• металлочерепица;
• скобы;
• бечевка;
• гвозди из оцинкованного металла.

Вам может быть интересно: Сайт о стройматериалах.

Особенности холодной крыши

Кровельный набор для монтажа металлочерепицы.

Такая крыша имеет простую конструкцию. От теплой она отличается своим устройством. Стоит учесть вариант покрытия кровли. При использовании металлических листов нужно обеспечить щель для вентиляции, через которую будет выводиться конденсат из пространства под кровлей. В таком случае лист из металла не будет подвергаться коррозии.

Устройство подобной кровли являет собой установку системы стропил, на которую укладывается пленка из полиэтилена. После этого нужно прибить контробрешетку, обрешетку и материал для покрытия. Лучше всего использовать металлочерепицу.

Особенностями такой кровли являются отсутствие теплоизоляционного слоя, а также наличие выходов для вентиляции под коньком и на скатах, через которые будет выводиться влага. Проектирование и монтаж не являются сложными процессами, главное — правильно выполнить все расчеты.

Процесс установки имеет следующие особенности:

1. Если планируется устраивать теплую крышу, то особое внимание стоит уделить выбору мембраны для защиты от лишней влаги. Для устройства мансарды можно использовать мембрану, которая изготавливается из ПВХ.
2. Если утеплять конструкцию не планируется, можно использовать микроперфорированную гидроизоляцию, которая предназначена исключительно для холодной кровли из металлочерепицы. Подобная пленка не позволяет располагать рядом с ней материалы для теплоизоляции, в связи с чем в процессе утепления нужно приобрести новую мембрану. Если не выполнить это условие, кровлю не удастся защитить от избытка влаги, утеплительный материал будет влажным, а покрытие кровли станет подвергаться коррозии.

Вернуться к оглавлению

Последовательность действий по устройству крыши

Размеры листа металлочерепицы.

Для того чтобы правильно выполнить укладку мембраны, нужно учесть, что ее установка производится с небольшим провисом.

Подобный разрыв позволит воздуху свободно перемещаться в пространстве под кровлей, выводя весь конденсат. На мембране не должно быть повреждений. Элемент закрепляется с помощью степлера для строительства. Обязательно нужно делать нахлест. Крайние части пленки крепятся с помощью скотча.

К особенностям холодной кровли можно отнести и то, что ее можно устраивать в регионах с любым климатом. Большинство людей ошибочно считает, что подобный тип крыши не подойдет для северных районов, однако это не так. Перекрытие чердака будет утепляться, поэтому использование подобной конструкции не скажется на климате внутри помещений на последних этажах. Чердачное помещение можно не использовать, поскольку установка слоя утеплительного материала между последним этажом и пространством под кровлей может решить все проблемы, которые касаются потерь тепла.

В процессе устройства кровли подобного типа понадобится правильно изолировать технологические зазоры и выходы.

Для этого все шахты для вентиляции, дымоходы и входы на основание крыши надо теплоизолировать. Благодаря этому можно исключить возникновение следующих неприятностей:

Структура металлочерепицы.

• появление конденсата;
• попадание осадков;
• тепловые потери.

Для покрытия подобной конструкции можно использовать практически любой материал для кровли. В большинстве случаев применяется металлочерепица, устанавливать которую очень просто. Подобный вариант считается наиболее предпочтительным, так как все действия по укладке можно произвести за небольшой период времени, при этом какие-либо дополнительные действия выполнять в будущем не понадобится.

Может использоваться и гибкая черепица. Однако в этом случае могут возникнуть некоторые трудности, которые сделают установку более дорогой и сложной. Поэтому рекомендуется использовать металлические листы.

Перед монтажом материала нужно произвести несколько подготовительных операций. Основной из них является расчет скатов кровли на плоскостность и прямоугольность. Скатов может быть несколько, но в итоге должна получиться ровная плоскость. Иначе листы не сойдутся на стыках.

Для разметки нужна бечевка такой длины, чтобы можно было перекрыть диагональ скатов. Веревку следует протянуть от верхнего угла ската к нижнему. В месте пересечения они должны слегка соприкасаться.

Вернуться к оглавлению

Устройство кровельного пирога

Стоимость и характеристика нескольких видов металлочерепицы.

Монтировать подобную кровлю очень просто:

1. На систему стропил с помощью степлера для строительства или оцинкованных гвоздей небольших размеров следует закрепить пленку.
2. После этого ее нужно саморезами, с помощью которых будет закрепляться контробрешетка. В этом случае шаг установки крепежных элементов зависит от того, какая металлочерепица выбрана. Размер досок должен составлять 25х100 мм. В исключительных случаях применяется покрытие из фанерных листов.
3. Далее понадобится уложить гидроизоляционную пленку из полиэтилена или ПВХ мембрану. На материале не должно быть разрывов или каких-либо других дефектов. Уровень провисания пленки — приблизительно 20-30 мм. В таком случае будет устроена хорошая вентиляция нижней части гидроизоляционного материала. Иначе изделие может разрушиться.

Лист из металла и тонкий слой гидроизоляционного материала не смогут обеспечить надлежащей защиты от шума, который часто возникает во время сильных дождей. Поэтому холодные крыши лишь в исключительных случаях устраиваются без утепления, которое может стать хорошим звукоизолятором. Холодное чердачное помещение поэтому и не используется.

Вернуться к оглавлению

Структура холодной крыши

Схема холодной кровли.

Подобное изделие состоит из следующих слоев:

1. Со стороны жилых комнат, прежде всего, размещается слой пароизоляции. В таком случае конденсат будет выходить из помещения, но не попадать внутрь.
2. Система стропил и продольные прогоны.
3. Гидроизоляционный материал.

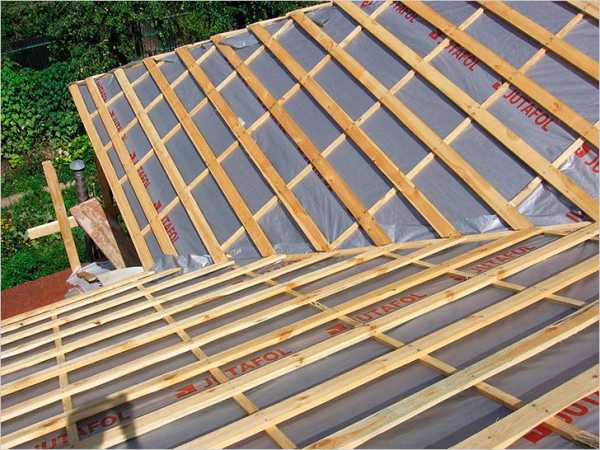

4. Контробрешетка, установка которой производится параллельно смонтированным стропилам. Рейки будут прижимать гидроизоляционный материал и дополнительно закреплять его.
5. Обрешетка холодной кровли может быть выполнена из брусков, сечение которых в большинстве случаев составляет 50х50 мм. Установка данного элемента выполняется с шагом в 30-40 см вдоль скатов. Шаг будет зависеть от того, какую металлочерепицу планируется использовать. Важное значение имеет и уклон крыши. Для подобной конструкции оптимальный уклон составляет 14° и более. Если уклон сделать меньше, то снеговая нагрузка выгнет стыки и откроет доступ влаги в пространство под кровлей.
6. Металлочерепица.

Технология монтажа холодной крыши из металлочерепицы своими руками не отличается особой сложностью.

Если подготовить все нужные элементы и следовать рекомендациям, можно изготовить надежную конструкцию, которая будет служить долгий период времени.

1pocherepice.ru

Специфика монтажа холодной кровли из металлочерепицы – Stroim24.info

Сегодня при строительстве жилого дома используются различные варианты конструкций кровли, но самым простым является холодная крыша. Такое устройство отлично подходит, когда чердачное пространство не используется в качестве жилого дополнительного помещения. Сама схема такой крыши очень проста: несущие конструкции, гидроизоляция, обрешетка и контробрешетка плюс кровельный материал.

Схема устройства холодной кровли.

Особенности монтажа подобной холодной кровли состоят в том, что необходимо обеспечить вентиляционный зазор для вывода конденсата, чтобы защитить не только несущие конструкции, но и кровельное покрытие в виде металлочерепицы от негативного влияния влаги.

Сам монтаж такой крыши не отличается какими-либо сложностями, главное — это правильно закрепить профилированный металлический лист таким образом, чтобы осадки не проникали через стыки под его поверхность. Перед тем как начинать строительство, следует произвести все требуемые расчеты, рассчитать угол наклона, шаг обрешетки, определиться со способом крепления листов металлочерепицы.

Особенности холодной кровли

Схема кровли холодного типа.

Холодная крыша отличается от теплой по своему устройству, хотя сама конструкция ее предельно проста. Единственное, что надо учесть, это вариант кровельного покрытия. При использовании металлочерепицы следует обеспечить вентиляционный зазор для правильного вывода конденсата из подкровельного пространства. Это делается, чтобы стальной лист не был подвержен коррозии.

Устройство холодной крыши представляет собой монтаж стропильной системы, на которую укладывают мембрану или полиэтиленовую пленку для гидроизоляции. После этого прибивается контробрешетка, обрешетка и покрытие в виде металлочерепицы.

Особенностями такой крыши является полное отсутствие слоя теплоизолятора, наличие вентиляционных выходов под коньком и на скатах для вывода влаги. Проектирование и монтаж не составляют трудностей, главное — это правильно провести все предварительные расчеты.

Сам монтаж включает в себя такие особенности:

1. Если в будущем планируется устройство теплой крыши, то надо подойти очень тщательно к выбору мембраны для защиты от излишков влаги. Для будущей мансарды подходит только специализированная гидроизоляция в виде мембран, производимая из ПВХ.
2. Если в дальнейшем утепление не планируется, то используется микроперфорированная гидроизоляция, предназначенная специально для холодных кровель. Такая пленка не позволяет укладывать рядом с ней теплоизоляционные материалы, то есть при дальнейшем утеплении придется потратиться и на новую мембрану. Если это условие не выполнить, то кровля в дальнейшем практически не будет защищена от влаги, утеплитель будет постоянно мокрым, а покрытие крыши будет подвержено коррозии.

Очередность работ

Схема устройства скатной кровли без утепления.

Для укладки гидрозащитной мембраны необходимо помнить, что ее монтаж осуществляется с некоторым провисом, примерно на 20 мм. Такое устройство позволяет обеспечить стекание конденсата, то есть осуществляется защита стропил и других элементов крыши от влаги. Чтобы вода эффективно испарялась, а не застаивалась, создавая неблагоприятную атмосферу, необходимо обеспечить наличие вентиляционного зазора, который делается между гидроизоляционной пленкой и коньком крыши.

Такой разрыв позволяет воздуху беспрепятственного циркулировать в подкровельном пространстве, выводя все следы конденсата. Сама мембрана для защиты кровли не должна иметь разрывов и других дефектов, крепить ее следует, используя строительный степлер.

Обязательно выполняется нахлест, края пленки надо крепить при помощи скотча.

Из особенностей, которыми отличается холодная кровля, следует отметить, что ее можно сооружать для любого климатического региона. Многие ошибочно полагают, что такой тип крыши совершенно не подходит для северного региона, но это не так. Именно тут холодный чердак является традиционным решением для жилого дома. Само чердачное перекрытие утепляется, то есть использование холодной кровли никак не сказывается на внутреннем микроклимате верхних этажей. Сам чердак может даже не использоваться, так как монтаж слоя утеплителя между верхним этажом и подкровельным пространством решает все проблемы, касающиеся потери тепла.

Схема устройства фальцевой кровли.

При сооружении холодной крыши следует не забывать и о таком этапе работ, как правильная изоляция технологических отверстий и выходов. Для этого все вентиляционные шахты, дымоходы, входы на поверхность крыши необходимо теплоизолировать. Это позволит избежать таких неприятностей, как обледенение, образование конденсата, проникновение осадков, потери тепла.

Для покрытия крыши такой конструкции можно применять самый различный кровельный материал. Чаще всего это металлочерепица, монтаж которой не составляет никаких проблем. Такой вариант считается оптимальным, так как все работы по укладке выполняются в максимально короткое время, дополнительных работ проводить не требуется. Можно для покрытия использовать и другие материалы, например, гибкую черепицу. Но здесь уже возникает ряд технологических трудностей, которые способны сделать монтаж более дорогим и сложным. Поэтому использование металлического профилированного листа в данном случае предпочтительно.

Кровельный пирог под металлочерепицу

Устройство холодной кровли под металлочерепицу — это один из самых простых вариантов. Кроме несущих конструкций, такая крыша включает в себя кровельный материал в виде металлочерепицы, обрешетку, слой гидроизоляции. Монтаж такой кровли очень прост: на стропильную систему при помощи строительного степлера либо мелких оцинкованных гвоздиков крепится гидроизоляционная пленка. После этого ее прижимают саморезами по дереву, которыми будет крепится контробрешетка, шаг которой зависит от типа листа металлочерепицы. Размер таких досок должен составлять 25 на 100 мм, в некоторых случаях используется сплошное покрытие из листов фанеры или ДСП.

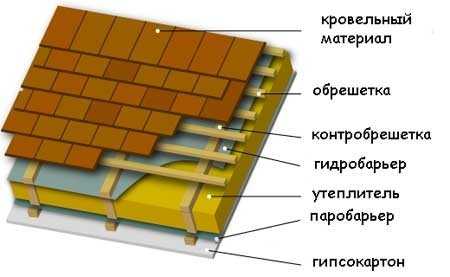

Схема кровельного пирога.

Гидроизоляционная пленка (это может быть специальная ПВХ мембрана или полиэтиленовая пленка) должна укладываться на крышу с небольшим провисанием. При этом на ней недопустимы разрывы и прочие дефекты. Уровень провисания пленки кровли должен составлять от 15 до 25 мм. Это позволит обеспечить должную вентиляцию нижней стороны гидроизоляции, отвод конденсата с нее на карнизную планку, после чего в водосточный лоток. Если этого не сделать, то конструкция кровли будет подвержена негативному влиянию влаги, а это приведет к разрушениям.

При устройстве холодной крыши из металлочерепицы необходимо помнить, что металлический лист и тонкий слой гидроизоляции не обеспечивает должной защиты от шума, который при сильном дожде может возникнуть. Именно по этой причине холодные кровли из стального листа редко делаются без утепления, выступающего отличным звукоизолятором. Холодный чердак поэтому получается неиспользуемым.

Структура подобной крыши включает в себя такие обязательные слои:

Схема монтажа кровельного пирога.

1. Со стороны жилых помещений сначала идет слой пароизоляции с односторонней проницаемостью, то есть конденсат выпускается из помещения, но не проникает внутрь.
2. Стропильная система крыши, продольные прогоны, то есть несущая конструкция.
3. Гидроизоляция. Пленка должна немного провисать, чтобы обеспечить вывод конденсата.
4. Контробрешетка, монтаж которой осуществляется параллельно установленным стропилам. Доски контробрешетки прижимают гидроизоляцию, обеспечивая ее дополнительное крепление.
5. Обрешетка холодной крыши выполняется из деревянного бруса, сечение которого чаще всего составляет 50 на 50 мм. Монтаж ее осуществляется с шагом в 35-45 см вдоль скатов. Шаг может различаться, так же как и материал для обрешетки, зависит это от того, какой именно тип металлочерепицы используется, какой уклон для кровли был выбран.
6. Листы металлочерепицы.

Что еще потребуется?

Для монтажа крыши с такой конструкцией необходимо брать самые простые инструменты и материалы, которые не отличаются большой стоимостью. Кроме деревянных досок для устройства стропильной системы, обрешетки и контробрешетки следует приготовить пароизоляцию, гидроизоляционную мембрану, расчетное количество листов металлочерепицы. В качестве крепежных элементов применяются скобы, оцинкованные гвозди, саморезы по дереву и металлу. При расчете стальных листов необходимо помнить, что могут понадобиться различные доборные элементы, например, коньковая черепица, ендовы, карнизы и прочее.

Устройство холодной кровли отличается от теплой тем, что в данном случае не используется слой утеплителя, то есть между пароизоляцией и гидроизоляционной мембраны нет слоя утеплителя. Применимы такие крыши в том случае, когда чердачное пространство под ними не используется.

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

stroim24.info

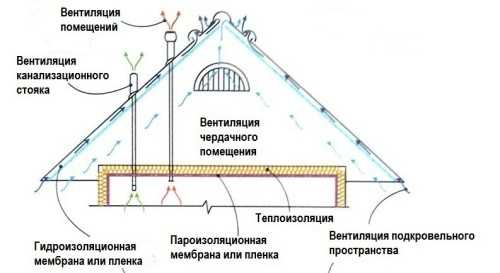

Устройство холодного чердака — как сделать холодный чердак, и какая нужна гидроизоляция

Устройство холодного чердака в строении предполагает, как известно, использование облегченного варианта кровли, который также называется «холодным». Характерной особенностью таких кровель является отсутствие в них слоя утеплителя, монтируемого между пароизоляционной прослойкой и мембранной гидроизоляцией.

Обратите внимание! Подобного вида покрытия изготавливаются обычно в тех случаях, когда расположенное под ними чердачное пространство не является жилым и используется лишь в качестве вспомогательного помещения.

Таким образом, реализация проекта холодного чердака сводится, как правило, к обустройству кровли, в состав которой должны входить следующие элементы:

• кровельный материал выбранного вами вида;
• защитный гидроизоляционный слой;
• основная обрешетка;
• контробрешетка.

Наличие дополнительной обрешетки с закрепленным на ней слоем гидроизоляции влечет за собой образование свободных пространств, используемых в качестве вентиляционных каналов, защищающих элементы конструкции от конденсата.

С чисто технической точки зрения монтаж кровельных сооружений подобного типа достаточно прост. При его организации должное внимание необходимо уделить выбору кровельного материала, обеспечивающего требуемую герметичность поверхности и исключающую возможность проникновения влаги к деревянным конструкциям.

Кровля из металлочерепицы

Монтаж кровли из металлочерепицы

Подготовка «холодной» кровли под металлочерепицу является наиболее простым и удобным вариантом ее обустройства, в результате которого получается своеобразный пирог из кровельного материала, слоя гидроизоляции и деревянных обрешеток.

Подготовка такой кровли не представляет особой сложности и включает в себя следующие несложные операции:

1. В первую очередь к стропильным брусьям с помощью мелких гвоздей или строительного степлера подшивается гидроизоляционная пленка.
2. Затем эта пленка закрывается досками контробрешетки, которая монтируется на стропилах с использованием саморезов по дереву (выбранный шаг монтажа зависит от размеров листа металлочерепицы).
3. В отдельных случаях для подготовки поверхности контробрешетки используется сплошное покрытие, набранное из листов влагостойкой фанеры.

В качестве слоя гидроизоляции может использоваться специальная ПВХ-мембрана или же обычная полиэтиленовая пленка, крепящаяся по месту ее расположения с небольшим провисанием (от 15 до 25 мм). Подобное провисание создает условия для вентиляции гидроизоляционной прослойки и отвода образующегося на ней конденсата в сторону карнизной планки (водосточного лотка).

Следует обратить ваше внимание на ряд условий, которые необходимо учитывать при обустройстве холодной кровли. Во-первых, доски контробрешетки должны набиваться параллельно стропилам, используемым в качестве основания всей конструкции, обеспечивая тем самым дополнительное крепление подшиваемой к ней гидроизоляции.

Во-вторых – обрешетка такой крыши должна выполняться из деревянного бруса сечением 50×50 мм, устанавливаемого с шагом в 35‒45 см вдоль ее скатов. При этом выбор величины шага (как и материала для обрешетки) зависит от используемого вами типа металлочерепицы, а также от угла наклона крови.

При устройстве холодного чердака под черепицей следует понимать, что тонкий металлический лист и слой гидроизоляции не обеспечат вам его должной звукоизоляции. При этом уровень шума в подкровельном пространстве (при сильном дожде, например) из-за отсутствия слоя утеплителя может заметно превышать нормированное в СНиП значение.

Некоторые тонкости монтажа кровли

Гидроизоляция кровли

Специалисты со стажем советуют уделить внимание следующим обстоятельствам обустройства холодного чердака:

1. В том случае, если вами планируется в будущем утепление чердачного помещения – необходимо с полной ответственностью подойти к выбору влагозащитной мембраны. Самым оптимальным вариантом в этом случае представляется использование гидроизоляционного слоя в виде ПВХ-мембраны.
2. Если утепление кровли в ближайшем будущем не предвидится – лучше всего использовать микроперфорированную гидроизоляционную пленку, разработанную специально для холодных кровель.

Дело в том, что при использовании такой пленки ее контакт с утеплительными материалами недопустим, поэтому в случае утепления придется сначала демонтировать ее и только после этого настилать новую гидроизоляцию. При несоблюдении данного условия требуемая надежность защиты конструкции не гарантируется производителем, а размещенный в «пироге» утеплитель будет подвержен воздействию влаги.

Рекомендуемые к использованию материалы

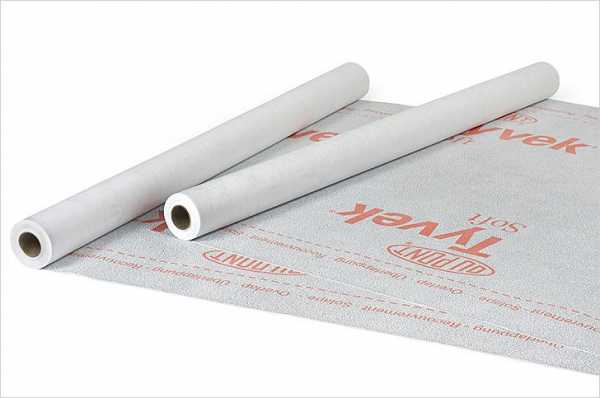

Мембрана Tyvek Soft

Среди присутствующих на российском рынке материалов, чаще всего используемых для обустройства холодной кровли, можно выделить следующие наименования:

• супердиффузионная мембрана марки «Технониколь»;
• полимерные покрытия под наименованиями «Пурал» и «Призма»;
• металлочерепица марки «Супермонтеррей».

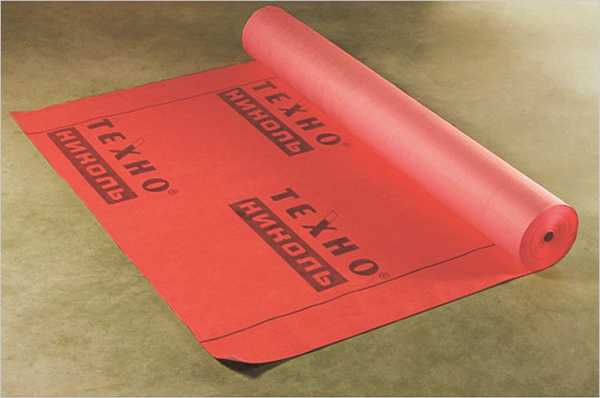

Гидроизоляция Технониколь

Изделие под наименованием «Технониколь» представляет собой пленочную мембрану, состоящую из 2-х слоев нетканого полипропилена и слоя полипропиленовой пленки и обеспечивающую возможность односторонней диффузии пара.

Полимерное покрытие «Пурал» – это материал мембранного типа, изготавливаемый на основе полиуретана и обладающий прекрасными антикоррозионными свойствами. Помимо этого он отличается устойчивостью к механическим воздействиям и может эксплуатироваться в широком диапазоне температур.

Изделие под названием «Призма» (Великобритания) представляет собой пленочное металлизированное покрытие, на 95% состоящее из цинка и только на 5% – из алюминия. Добавление в материал алюминия позволяет повысить его защищенность от коррозийных и механических воздействий.

Разноцветное черепичное покрытие «Супермонтеррей» выполняется в виде металлических листовых заготовок типового размера, имеющих толщину порядка 0,5 миллиметров.

Видео

В этом видео предоставлен обзор материалов для холодной кровли:

kryshasvoimirukami.ru

Монтаж кровли из металлочерепицы: правила и важные рекомендации

Металлочерепица — наиболее популярный кровельный материал, удачно совмещающий в себе не только надежность и долговечность, но и эстетическое восприятие строения. Монтаж кровли из металлочерепицы требует строгого соблюдения технологии работ.

Когда монтаж крыши из металлочерепицы завершен, удалите мягкой щеткой строительный мусор и обработайте места срезов и царапин с помощью краски из баллончика.

Из спецодежды вам понадобятся:

• перчатки;
• защитные очки;
• обувь с мягкой подошвой.

Из инструментов необходимо подготовить:

• шуруповерт;
• степлер строительный;
• молоток;
• рулетку с тряпичной лентой;
• электролобзик;
• ножовку с мелкими зубьями;
• ножницы по металлу ручные или электрические высечные;
• ручную дисковую электропилу с твердосплавными режущими элементами.

Внимание: при работе с металлочерепицей запрещено использование болгарки и любых отрезных устройств с абразивными режущими элементами, поскольку это ведет к выгоранию и отслаиванию защитного полимерного слоя листа!

В противном случае вы не только снижаете эксплуатационные свойства крыши, но и автоматически теряете гарантию производителя металлочерепицы.

Выполнение замеров и расчет материалов

Схема монтажа кровли из металлочерепицы

Лист металлочерепицы имеет верхний и нижний рез, то есть расстояние от соответствующего края листа до гребня волны, равные обычно 50мм. Площадь волн без учета верхнего и нижнего реза является полезной площадью листа. Чтобы посчитать количество рядов необходимых листов по горизонтали необходимо наибольшую длину ската по коньку или по карнизу разделить на полезную ширину листа, учитывая нахлест в одну волну. Количество листов в ряду можно вычислить путем деления общей длины листов в ряду на полезную длину листа. Общая длина листов равна длине ската от конька до карниза с учетом свеса на 40-50мм. В местах примыканий скатов, ендов, наклонного конька длина должна полностью покрывать все скосы.

При выборе длины листа учите, что на коротких длинах коэффициент расширения металла меньше, соответственно, меньше натяжение металла и вероятность срыва саморезов, разбалтывания отверстий и разрушения в этих местах металла. Рекомендуемая специалистами длина листа металлочерепицы — 4-4,5м.

Для минимизации отходов до покупки металлочерепицы сделайте чертеж крыши, разложите по полученной схеме листы с учетом стыков таким образом, чтобы волны составляли единое полотно по всей площади кровли.

При расчете количества рулонов гидроизоляции общая площадь кровли делится на покрываемую площадь рулона с учетом перехлестов 15-20см.

При расчете количества утеплителя общая площадь кровли умножается на 0,2м (рекомендуемая толщина утеплителя).

При расчете доборных элементов необходимо учитывать величину горизонтального нахлеста в 10см (для нижней ендовы — 30см).

Количество саморезов планируется исходя из нормы расхода 8 штук на 1м2 металлочерепицы/1м погонный доборных элементов.

Все расчеты производят с округлением в большую сторону.

Правила возведения стропильной системы

Схема висячия стропильная система двухскатной крыши.

При планирование стропильной системы учитывают особенности формы кровли, ветровую и снеговую нагрузку. Для крыши из металлочерепицы специалисты рекомендуют расстояние между стропилами 600-900мм. В качестве материала для стропил подойдут древесные породы с влажностью не более 18-22%. Предварительно все деревянные элементы стропильной конструкции, включая обрешетку и дополнительные усиливающие планки, необходимо обработать противопожарным и антисептическим составами.

Если планируется утепление кровли, для создания дополнительной межстропильной вентиляции в боковой верхней части стропил с шагом в 30см сверлятся отверстия диаметром до 2,5см.

Старая стропильная конструкция также может являться основой для крыши из металлочерепицы.

До возведения стропильной системы (в том числе если монтаж металлочерепицы будет осуществляться на старую кровлю) убедитесь в прямоугольности крыши, сравнив длины скатов по диагоналям, проверьте горизонтальность карниза, конька, изломов. Монтаж стропил осуществляют с учетом выявленных погрешностей.

Минимальный уклон крыши из металлочерепицы по строительным нормам — 14°. В условиях снежных зим и дождливого климата рекомендуемый угол наклона — 20-30°.

Монтаж карнизной и лобовой досок, подшивка карниза

Обычно монтаж кровли предполагает наличие либо карнизной, либо лобовой доски.

Варианты узлов карнизного свеса черепичной кровли.

Карнизная доска усиливает жесткость конструкции и крепится в специальных пазах, выпиленных в стропилах во избежание увеличения высоты стропильной конструкции. Если монтаж водостока предполагает использование длинных крюков, на карнизной доске необходимо выпилить под них соответствующие пазы. Установка длинных крюков осуществляется до монтажа металлочерепицы. Короткие крюки обычно используют, если монтаж металлочерепицы завершен. Их крепят на лобовую доску, которая прибивается к торцу стропил. Этот элемент выполняет усиливающую и защитную функции.

Для подшивки карниза на стену на уровне нижнего края лобовой доски горизонтально набивается брусок. Затем между ним и лобовой доской выполняется обрешетка в виде поперечных брусков, на которую затем крепится подшивочный материал (совпадающий по цвету и материалу с металлочерепицей профнастил, сайдинг или софиты).

Основное правило при подшивке карниза — обеспечение свободного притока воздуха в подкровельное пространство за счет вентиляционных зазоров. Рекомендуемое соотношение общих площадей вентиляционных зазоров и кровли составляет 1/100, распределение зазоров по кровле осуществляется пропорционально площадям отдельных ее элементов.

Вентиляционные зазоры предусматривают либо между панелями подшивки (за исключением софитов, имеющих перфорацию), либо оставляют один сплошной зазор между стеной и крайней подшивочной панелью. Во избежание попадания в подкровельное пространство птиц и насекомых зазоры закрывают решеткой с мелкими ячейками.

Укладка гидроизоляции

При укладке гидроизоляции необходимо обеспечить беспрепятственное сквозное прохождение воздушных потоков.

Гидроизоляционная пленка защищает подкровельное пространство от проникновения влаги и грязи, обладая при этом паропроницаемостью. Запрещено при устройстве крыши из металлочерепицы применять в качестве гидроизоляционного материал на битумной основе!

При укладке гидроизоляции необходимо обеспечить беспрепятственное сквозное прохождение воздушных потоков от карниза до вентилируемого уплотнителя конька крыши за счет вентиляционных зазоров между металлочерепицей и гидроизоляцией, а также между гидроизоляцией и утеплителем (двухконтурная вентиляция).

Гидроизоляционную пленку раскатывают, не переворачивая, от карниза к коньку внахлест (не менее 150мм, а в местах стыка скатов — не менее 200мм) и крепят строительным степлером. Места перехлеста необходимо изолировать специальной лентой на клейкой основе. Обратите внимание, чтобы места нахлестов приходились на деревянные элементы стропильной конструкции и обрешетки.

Чтобы исключить натяжение и обрыв пленки вследствие уменьшения ее размеров от холода и «игры» стропил, необходимо укладывать ее с провисом 10-20мм по краю ног стропил. Если вы используете гидроизоляцию антиконденсатного или классического типа, необходима двухконтурная вентиляция с зазором 30-50 мм в каждом контуре. При использовании супердиффузионных мембран достаточно одноконтурной вентиляции — между мембраной и металлочерепицей.

Слой гидроизоляции должен на 200мм выступать за линию стен, а по торцам покрывать торцевые доски. Нахлест на стены таких элементов крыши, как печные и вентиляционные трубы, должен быть не менее 50мм с укладкой дополнительного слоя вокруг.

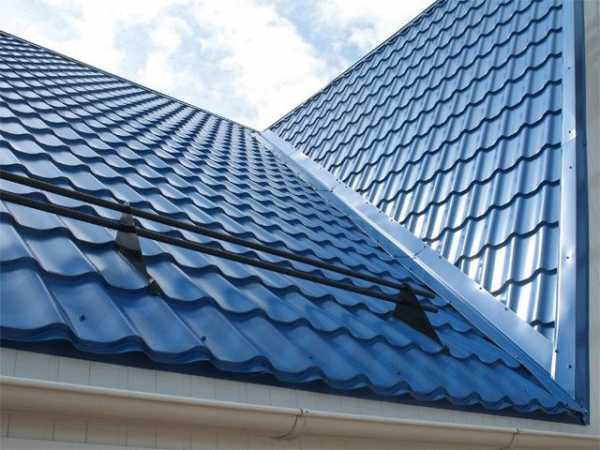

Устройство обрешетки, монтаж нижней ендовы

Схема расположения планки ендовы.

Для кровли с межстропильным шагом 900мм для обрешетки подойдут доски с сечением 30х100мм, а с шагом 600мм — с сечением 25х100мм. В случае увеличения расстояния между стропилами при устройстве обрешетки используют поперечные доски большего сечения — 50×100мм или 50×150мм. Высота сечения самой нижней (начальной) планки обрешетки должна быть больше высоты остальных планок на высоту волны листа, так как на нее ложится верх ступени металлочерепицы. Она крепится строго параллельно карнизу. Вторая обрешетина крепится с шагом 280мм, а все последующие — с шагом 350мм.

Место крепления коньковой планки необходимо усилить двумя дополнительными планками с шагом 50мм. Толщина подконьковой доски должна быть на 10-15мм больше толщины остальных досок обрешетки для создания вентиляционного зазора.

Вокруг выступающих элементов кровли делают сплошную обрешетку. В местах стыка скатов (ендовах) обрешетка тоже должна быть сплошной на расстоянии 300мм от оси в обе стороны и совпадать по уровню с остальной обрешеткой. По образованному досками желобу укладывают гидроизоляцию, поверх которой крепят ендову саморезами на расстоянии 300мм друг от друга. Нахлест при стыке ендов не должен быть менее 100мм. Нижняя ендова должна выходить на карнизную доску.

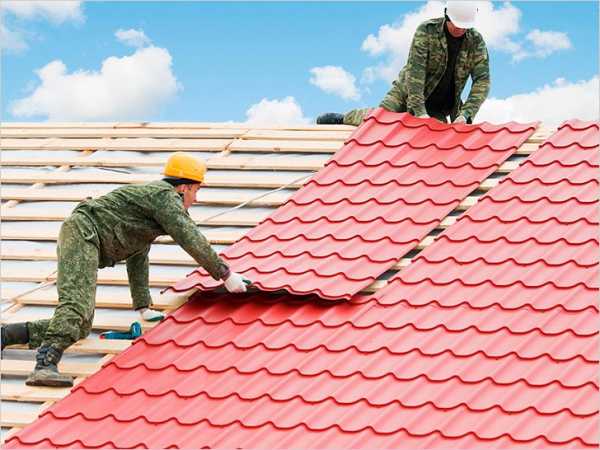

Монтаж листов металлочерепицы

Схема монтажа листов металлочерепицы.

Подъем листов металлочерепицы на крышу осуществляют с помощью веревок по двум направляющим лагам, скрепленным поперечными досками. В процессе монтажа хождение по металлочерепице допускается исключительно в местах прогиба волны и только по контуру обрешетки.

Каждый лист металлочерепицы имеет капиллярный паз для стока воды, который при монтаже накрывается последующим листом. Обычно начинают укладку с той стороны, где не нужно обрезать лист. Монтировать листы можно как слева направо, так и наоборот с наложением в одну волну, закрывая капиллярный паз с левой стороны листа.

Основные правила укладки металлочерепицы

1. Стыковка «по волнам» для защиты крыши от бокового ветра. Саморезы в месте стыковки вкручивают в гребень стыкуемой волны чуть ниже линии штамповки. В первую очередь затягивают продольные стыки.
2. Стыковка «по рядам» с креплением саморезами в каждую волну.
3. Независимо от того, насколько крыша геометрически сложна, все листы металлочерепицы выравниваются строго по линии карниза со свесом 45-50мм. Стыкуемые листы следует сперва соединить между собой, лишь слегка «прихватив» верхний край каждого к обрешетке одним саморезом. Только убедившись в корректном наложении прямоугольника на скат, следует вкрутить остальные саморезы и окончательно закрепить состыкованный ряд.

Важные рекомендации по креплению металлочерепицы

Монтаж контробрешетки и обрешетки.

Для крепления металлочерепицы используют кровельные саморезы с ЭПДМ прокладкой и защитным слоем в тон кровли стандартных размеров 4,8х28мм. Вкручивание производят в местах прилегания листа к обрешетке в основание волны перпендикулярно обрешетке до состояния слегка сжатой прокладки, стальную стружку удаляют щеткой с мягкой щетиной.

К начальной планке обрешетки листы крепят над ступенькой через волну, а к последующим обрешетинам — через продольную волну в каждую вторую поперечную максимально близко к линии штамповки. Листы со стороны торцевой доски крепят в каждую волну. Коньковую планку крепят к металлочерепице в гребень волны саморезами с шагом 800мм.

Образующуюся при стыковке четырех листов точку утолщения убирают либо срезав часть угла, либо слегка выпрямив капиллярный паз.

Установка торцевой планки, верхней ендовы и планок примыкания

Схема крепления торцевой планки.

Гидроизоляционный слой укладывается на торцевую доску, а его край закрывается торцевой планкой, которая крепится к торцевой доске саморезами от карниза к коньку с шагом 350мм и с нахлестом 100мм.

Торцевая планка крепится таким образом, чтобы перекрывать верхний гребень волны. Если в процессе монтажа получилось, что на фронтон пришелся нижний гребень, можно подогнуть края листа вверх.

Осуществляя монтаж верхней ендовы, соблюдайте основное правило — саморезы вкручиваются таким образом, чтобы исключить их прохождение через середину нижней ендовы. В противном случае гидроизоляционный слой будет нарушен. Между ендовой (планками примыкания) и металлочерепицей укладывают саморасширяющийся уплотнитель.

Монтаж коньковой планки и снегозадержателя

Гидроизоляционный слой вдоль всего подконькового пространства должен иметь разрыв не менее 50мм для беспрепятственного испарения влаги. В местах точечных вентиляционных отверстий обязательно ложится уплотнитель. Монтировать коньковую планку следует с нахлестом в 100мм от торца на торцевые планки с выступом края на 20-30мм путем крепления в верхний гребень и обрешетку через волну. Во избежание задувания снега под конек между листами металлочерепицы и коньковой планкой устанавливают аэроролик, а торцы закрывают заглушками.

Для предотвращения лавинообразного схода с крыши снега необходима установка снегозадержателя. Еще на стадии устройства обрешетки предусмотрите в предполагаемых местах крепления этого элемента опоры, подложив под гребень волны специальные бруски. Монтаж снегозадержателя осуществляют параллельно карнизу с креплением под второй поперечной ступенью листа металлочерепицы.

Кровля из металлочерепицы также нуждается в заземлении в целях обеспечения безопасности всего строения в целом.

Когда монтаж крыши из металлочерепицы завершен, удалите мягкой щеткой строительный мусор и обработайте места срезов и царапин с помощью краски из баллончика. Через 3 месяца эксплуатации кровли проверьте состояние саморезов, в случае необходимости подтяните расшатавшиеся.

1metallocherepica.ru
