Из данной статьи можно узнать, что такое электрический мультиметр: тестер, которым можно измерять силу тока, постоянное и переменное напряжение и сопротивление. Рассмотрим, какие приборы имеют дополнительные функции, такие как измерение коэффициента усиления транзистора, тестирование диодов, прозвонка электрической цепи, измерение частоты электрического сигнала, температуры, параметров конденсаторов, индуктивности катушек.

Мультиметр используется для снятия довольно широкого спектра показателей электротехнических комплексов

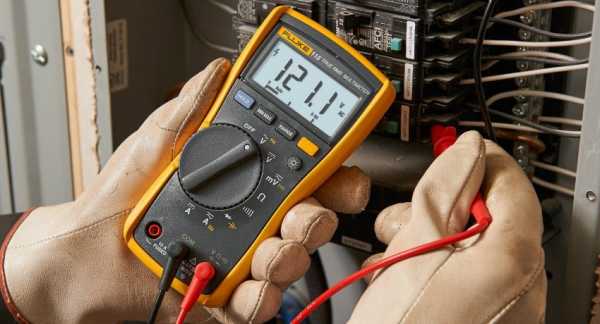

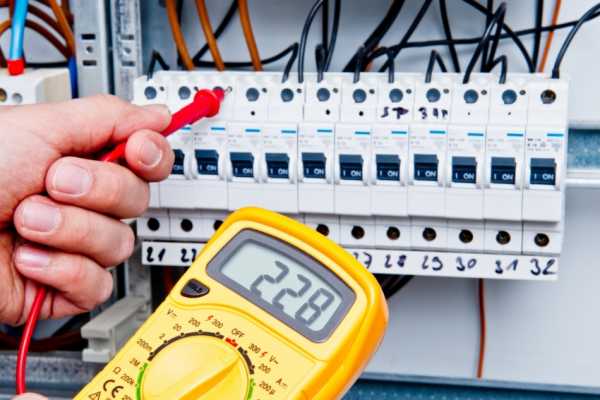

Электрический мультиметр: тестер для измерения электрических характеристик

Для измерения электрических показателей часто используются универсальные мультиметры (тестеры), токовые клещи DT 266, которые являются портативной компактной моделью прибора. Все мультиметры имеют схожую конструкцию за исключением некоторых отличительных особенностей. Обычный тестер состоит из:

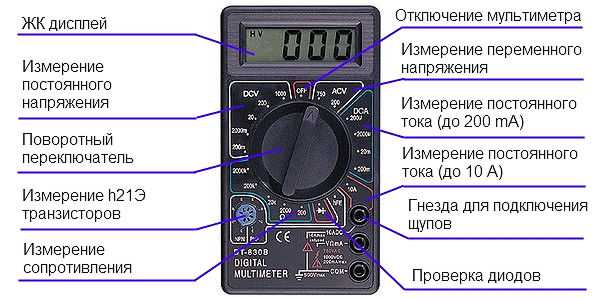

Современные тестеры сочетают функции вольтметра, омметра, амперметра, частотомера, а также измерителя индуктивности и емкости

• поворотного переключателя режимов измерения;
• трех разъемов для подключения щупов;
• гнезда для присоединения транзистора;

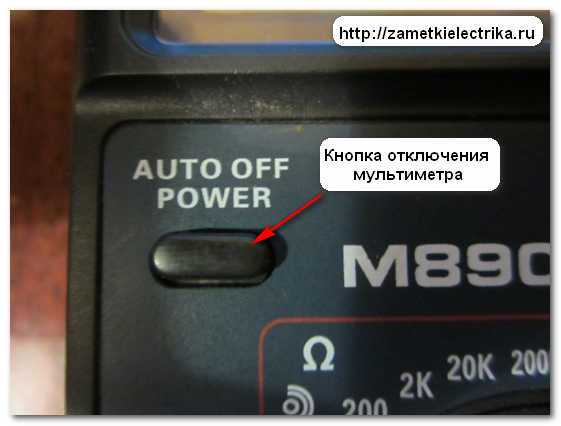

• кнопки вкл/выкл.

На корпусе цифрового мультиметра (тестера) расположена шкала обозначений измеряемых величин и их максимальных значений. Поворотом переключателя можно выбрать одну из них:

• DCV – измерение постоянного напряжения;
• ACV – измерение переменного напряжения;
• Ω — измерение сопротивления;
• DCA – измерение постоянного тока;
• HFE – измерение параметров транзистора;
• знак диода – проверка или прозвонка диодов

Шкала обозначений измеряемых величин и их максимальных значений

Прибор оснащен несколькими гнездами для подключения красного и черного щупов. Щупы входят в комплект, однако часто являются элементами невысокого качества. Если они выходят из строя можно изготовить щупы для мультиметра своими руками, например, из корпусов авторучки и наконечников дротика. Для измерения величин необходимо их правильно присоединить, иначе можно вывести мультиметр из строя. Черный щуп следует подключать к гнезду СОМ, а красный присоединяется к разъему 10А для измерения силы тока свыше 200 мА, и к гнезду VAΩ, когда измеряется напряжение, сопротивление, ток до 200 мА, и когда осуществляется прозвонка.

Как правильно пользоваться мультиметром

Прежде чем приступить к измерению электрических величин, следует проверить прибор. Его необходимо параллельно с другим тестером или вольтметром подключить к розетке и сверить показания. Чтобы проверить точность измерения сопротивления, следует взять прибор с нанесенной маркировкой и сравнить с показанием тестера. Чтобы убедиться в точности измерения показателя силы тока, стоит провести поочередные измерения одинаковой нагрузки данным прибором и амперметром.

На примере мультиметра DT 832, инструкция по эксплуатации которого содержит подробное описание всех манипуляций с прибором, рассмотрим основные режимы работы прибора.

Шкалу сопротивления можно использовать для таких целей, как прозванивать трансформатор мультиметром, определить сопротивление резистора, выявить неисправные элементы, где показано пониженное напряжение, обратное сопротивление диодов, сопротивление нагревательного элемента.

При использовании мультитестера очень важно соблюдать все правила безопасности

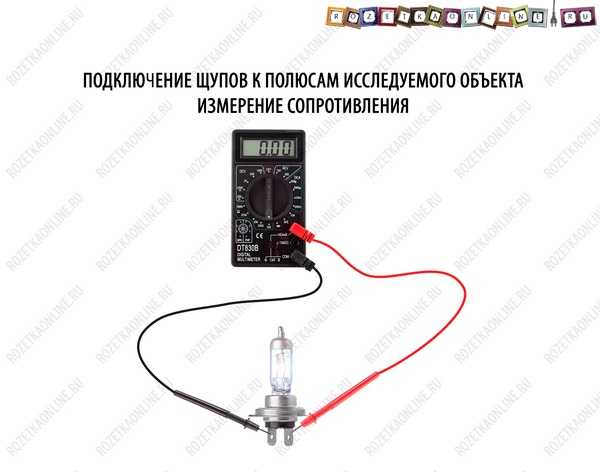

Чтобы измерить сопротивление необходимо установить поворотный переключатель на соответствующий сектор Ω. Если примерное значение неизвестно, переключатель устанавливается на наименьшее значение, которое соответствует 200 Ом. Если на дисплее отображается «1», это говорит о том, что сопротивление больше, поэтому необходимо перейти на следующий уровень. Производить измерения до тех пор, пока не будет получена верная информация.

Обратите внимание! Следует помнить, что перед проведением измерения сопротивления, стоит убедиться в отсутствии питания в сети. Иначе прибор буде выдавать заведомо ложные значения.

Для измерения переменного напряжения необходимо направить переключатель на сектор V~ или ACV, который состоит из двух положений 200 В и 750 В. Измерения начинаются из большего значения. Если полученный результат оказался маленьким, тогда для более точного измерения стоит перейти на низкое положение. Черный щуп подключен в разъем СОМ, а красный в VAΩ. При измерении данного показателя соблюдение полярности необязательно.

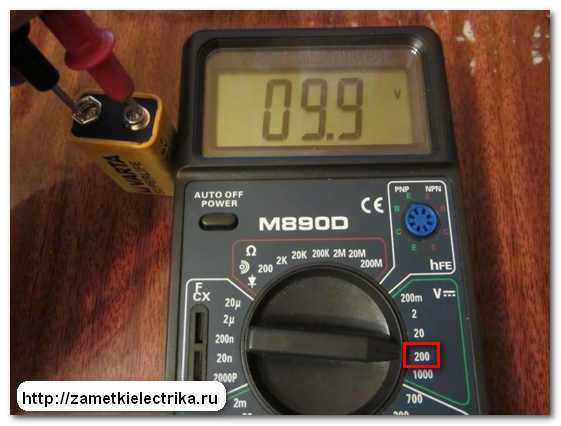

Чтобы измерить постоянное напряжение переключатель мультиметра устанавливается в сектор V или DCV, где шкала разбита на 5 диапазонов. Замер следует начинать с наибольшего значения 1000 В, и постепенно понижать его до получения правильного результата. Если не следовать данному правилу, прибор может выйти из строя.

Шкала обозначений измеряемых величин имеет одинаковые значения во всех моделях мультиметров

Измерение постоянного тока следует проводить с особой осторожностью и аккуратностью. Для этого необходимо установить переключатель в нужный сектор DCA. Теперь следует правильно присоединить щупы. Черный по-прежнему вставляется в разъем СОМ, а красный следует установить в VAΩ, когда предполагаемое значение тока не превышает 200 мА. Если сила тока выше этого показателя, тогда щуп устанавливается в 10А. Если перепутать положения, можно спалить мультиметр.

Начинать измерения силы тока мультиметром следует с максимального значения порога измерений, постепенно понижая его до получения необходимого значения.

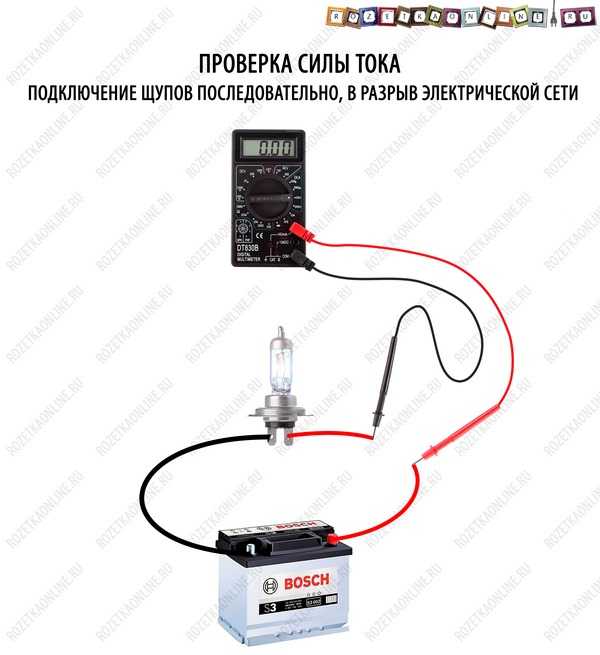

Важно! Для проведения измерений силы тока мультиметр следует подключить к цепи последовательно, а для сопротивления и напряжения – параллельно.

Измерение температуры мультиметром производится с помощью термопары, которая подключается к прибору вместо щупов.

Для измерения величин мультиметром, используются щупы, термопара или клещи

При работе с электротехникой иногда требуется определить индуктивность. Найти тестер с данной функцией довольно сложно. Для этого необходимо использовать специальную приставку. В качестве такого элемента для измерения индуктивности мультиметром подойдет цифровой тестер, имеющий порог точности измерения напряжения в 200 мВ.

Как прозвонить провода мультиметром

Когда необходимо определить работоспособность оборудования или исправность электропроводки, первое, что необходимо сделать, так это прозвонить кабеля и провода тестером. Он сразу выявит возможный разрыв в цепи, ее сопротивление и наличие короткого замыкания.

Полезный совет! Для прозвонки провода не обязательно использовать модель с данной функцией. Для этого подойдет не дорогой мультиметр с минимальными возможностями.

Сначала необходимо установить переключатель на значок диода. Красный щуп следует установить в разъем Ω, черный – СОМ. Далее для проверки прибора необходимо сомкнуть концы измерительных щупов между собой. Должен прозвенеть характерный сигнал. Теперь можно приступать к прозвонке провода. Для этого необходимо измерительными щупами прикоснуться к оголенным участкам кабеля или провода. На целостность провода указывает звуковой сигнал. При этом на экране отобразится значение сопротивления или «0». Если звуковой сигнал отсутствует, а на дисплее отобразилось значение «1», тогда проверяемый провод оборван.

В случае, если полярность выбрана неправильно — ничего не произойдет, но перед результатом на дисплее будет отображаться «-»

Далее рассмотрим, как прозванивать мультиметром многожильный кабель. Для этого, каждый конец следует зачистить и разделить на жилы. Теперь необходимо проверить наличие короткого замыкания в каждой жиле. Здесь звуковой сигнал символизирует о наличии между жилами короткого замыкания. Это особенно важно во время работы с высоким напряжением.

Теперь необходимо проверить целостность всех жил. Жилы одного конца кабеля скручиваются воедино, а на другом конце каждая проверяется прибором. Если звуковой сигнал отсутствует хотя бы один раз, целостность проводника нарушена.

Измерение емкости конденсатора мультиметром

Наиболее распространенная причина поломки радиоэлектронной техники является неисправность конденсаторов, которые входят в состав платы. Чтобы выявить слабое звено, необходимо прозвонить каждый из них с помощью мультиметра.

Поломку конденсатора легко можно определить с помощью электрического мультиметра

Перед тем, как проверить мультиметром емкость конденсатора, необходимо полностью его разрядить, иначе он может испортить измерительный прибор. Чтобы разрядить низковольтный прибор необходимо закоротить его выводы, а для высоковольтного конденсатора с большой емкостью следует использовать резистор на 5-10 кОм, который подключается к устройству.

Исправный конденсатор имеет емкость не менее 0,25 мкФарада. Перед тем, как проверить мультиметром емкость конденсатора, прибор следует выставить в соответствующий режим измерений на необходимый предел. Если тестер оснащен специальными посадочными гнездами, вставить в них конденсатор.

Как проверить мультиметром конденсатор, не выпаивая его из платы? Для этого необходимо присоединить их к измерительному прибору и дотронуться до выводов конденсатора. Здесь следует строго соблюдать полярность. Иначе устройство сразу выйдет из строя. На экране мультиметра отобразиться значение емкости, которое должно быть приближено к номинальному. Если это не так, конденсатор неисправен.

Проверить работоспособность конденсатора мультиметром можно даже без функции измерения емкости

Важно! Следует помнить, что производители конденсаторов всегда помечают галочкой минусовый контакт на устройстве.

Как прозвонить конденсатор мультиметром, если нет функции измерения его емкости? Для этого необходимо перевести прибор в режим измерения сопротивления и дотронуться щупами до соответствующих полярности выводов. На дисплее тестера отобразиться значение, которое будет расти. Это происходит от того, что мультиметр, контактируя с конденсатором, заряжает его. Спустя некоторое время на экране отобразиться «1», что сообщает об исправном состоянии устройства.

Если вначале проверки на экране появилась цифра «1», значит, в конденсаторе произошел обрыв и он уже неисправен. Если появился «0», внутри устройства произошло короткое замыкание.

Более подробный ход измерений можно посмотреть на видео – как проверить мультиметром конденсатор.

Как прозванивать мультиметром резисторы

Резистор – это электронный элемент с переменным или определенным значением электрического сопротивления. Перед тем, как прозвонить резистор мультиметром, необходимо его визуально осмотреть на наличие сколов и трещин на корпусе устройства. Если видимых повреждений нет, тогда следует приступить к проверке элемента. Для этого необходимо воспользоваться принципиальной схемой, на основании которой проводятся замеры в контрольных точках, где указаны необходимые значения величин.

Самым распространенным способом, как проверить мультиметр резистором, является измерение сопротивления, которое должно быть приближено к номинальному. Для этого переключатель тестера устанавливается в соответствующее положение. Красный щуп подключается к разъему VΩmA, а черный – СОМ.

Для проверки резисторов также используется мультифункциональный тестер

Перед тем, как прозвонить резистор, стоит выявить исправное состояние его проводов. Их между собой замыкают. На приборе должен отобразиться «0». Теперь можно перейти к измерению сопротивления резистора. Если на дисплее отображается «1», резистор неисправен. Если высвечивается другая величина, ее сравнивают с номинальной, учитывая допуск. Резистор исправен, если значения совпадают.

Как проверить мультеметром резистор, не выпаивая его из платы? Для этого можно использовать режим прозвона. Если элемент исправен, прозвучит характерный сигнал.

Применение мультиметра в быту

С помощью тестера можно провести диагностику многих элементов электроприборов и выявить тем самым неисправность.

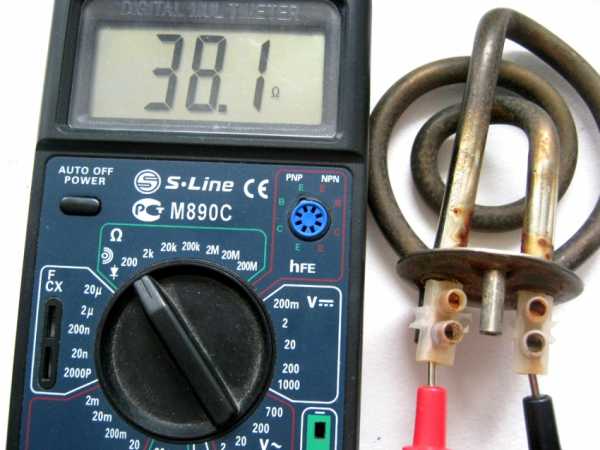

Перед тем, как прозвонить ТЭН мультиметром, следует узнать его сопротивление, которое будет сравниваться с показанием тестера. Для этого необходимо воспользоваться формулой R=U2/P, где U – подаваемое напряжение, Р – мощность, которая обозначается на корпусе прибора.

Популярной проблемой бытовой техники является выход из строя нагревательного элемента, проверить который можно с помощью мультиметра

Для измерения следует установить переключатель в необходимый диапазон для измерения сопротивления. Щупы мультиметра приложить к корпусу бытового прибора и к выходным контактам ТЭНа по очереди. Если на дисплее отобразилось значение, близкое к полученному из формулы, тогда нагреватель исправен. Значение «0» сообщает о коротком замыкании внутри спирали, а бесконечное значение или «1» свидетельствует о том, что спираль оборвана.

Часто возникает вопрос: как прозвонить мультиметром электродвигатель бытового прибора? Поскольку существует несколько разновидностей двигателей, проверка работоспособности агрегата будет отличаться.

Перед тем, как проверить мультиметром электродвигатель, необходимо произвести его внешний осмотр, прикоснуться руками к металлическим поверхностям.

Перед проверкой необходимо полностью обесточить устройство. Тестер выставить в режим омметра, переключив на максимальный диапазон измерений. Как работать мультиметром, видео в статье наглядно отображает последовательность измерений для проверки работоспособности двигателя.

При измерении показателей, стоит учитывать погрешности работы мультиметра

Сегодня многие осветительные приборы оснащаются прогрессивными источниками света, такими как светодиоды, которые периодически могут выходить из строя. Именно тогда возникает важная задача, как проверить мультиметром светодиод. Для этого необходимо использовать тестер с режимом прозвонки, в котором проверяется работоспособность диодов. Здесь следует четко соблюдать полярность светодиода.

Красный щуп прибора соединяется с анодом, а черный с катодом. Если все выполнено правильно, рабочий светодиод должен начать светиться. Однако следует учитывать, что работая в режиме прозвонки, мультиметр имеет низкий показатель тока, поэтому диод может не отреагировать. Здесь следует уменьшить освещение, чтобы наглядно увидеть свечение диода. Также об исправном состоянии элемента свидетельствует отображенное значение на дисплее тестера, которое отличается от 1.

Полезный совет! Здесь одновременно можно проверить мультиметром мощность светодиода, вычислив данный параметр на основе полученных результатов.

Цифровые приборы имеют функцию фиксации показаний, что удобно при проверке нескольких показателей

С помощью тестера можно выявить два дефекта в работе простого преобразователя напряжения и тока. Перед тем, как проверить мультиметром трансформатор, необходимо знать выводы всех его обмоток. Далее при помощи измерительного прибора прозвонить каждую обмотку устройства в режиме омметра. Если на экране тестера отобразилась 1, это свидетельствует об обрыве обмотки.

Для выявления замыкания, одним щупом тестера следует коснуться к выводу обмотки, другим поочередно соединять с выводами других обмоток и корпуса. Короткого замыкания здесь быть не должно.

Как проверить мультиметром емкость аккумулятора

Аккумуляторные батареи используются для накопления и питания потребителей электрической энергией во время автономного режима работы. С помощью мультиметра можно проверить рабочее напряжение, рабочий ток, внутреннее сопротивление, ЭДС и ток утечки аккумулятора. Наиболее часто возникает вопрос, как проверить мультиметром зарядку аккумулятора.

С помощью мультитестера можно проверить заряд аккумулятора

Для этого необходимо обеспечить полную зарядку батареи. Далее, при помощи мощного потребителя создается нагрузка на аккумулятор, соединив последовательно батарею, тестер и потребитель. Замеряется ток. Периодически необходимо производить замеры напряжения батареи. Как только эта величина начнет понижаться, фиксируется время начала разрядки аккумулятора. Теперь общее время, которое прошло от начала испытания умножается на ток нагрузки. Полученное значение соответствует емкости АКБ.

Полученный результат после того, как проверили мультиметром аккумулятор, следует сравнить с паспортными данными. Если значение ниже номинального, устройство не пригодно для дальнейшей работы.

При использовании многих бытовых приборов, некоторые пользователи заинтересованы, как проверить мультиметром емкость аккумулятора 18650. Для начала необходимо знать номинальную емкость элемента, значение которой обычно написано на корпусе.

Для прозвона и выявления неисправностей, в мультиметре встроена функция генерации тестового сигнала

Рассматривая вопрос, как измерить мультиметром емкость аккумулятора, необходимо разобраться в технологии процесса. Измерительный прибор переводится в режим измерения постоянного тока в диапазоне 10 МА. Далее, красный щуп подводится к плюсовому контакту батареи, а черный – к минусовому. На экране должно отобразиться значение, которое приближено к номинальному. Тогда элемент годен для дальнейшей работы.

После того, как проверили емкость батарейки мультиметром, по полученному значению на приборе можно говорить о дальнейшей судьбе элемента. Если результат немного ниже номинального, батарейку можно использовать для более мощной техники, например для часов, фонарика. Если значение приближено к 1 А, элемент пригодится для обеспечения работоспособности дистанционного пульта.

Если стоит вопрос, как мультиметром проверить емкость аккумулятора телефона, следует помнить, что тестер покажет лишь приближенное значение. Для более точной диагностики следует использовать компьютерную программу или специальное зарядное устройство.

Мультиметром нельзя замерить емкость батареи телефона, а только приблизительное значение потребления в амперах

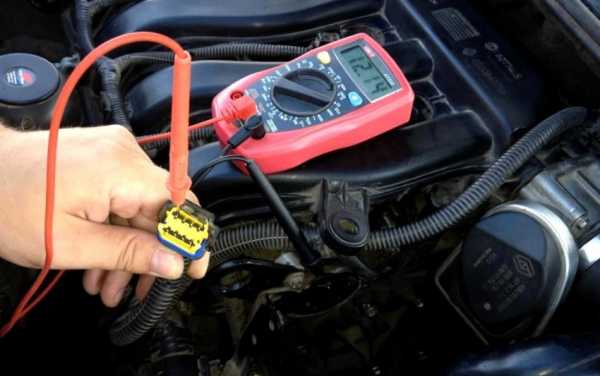

Применение мультиметра для автомобиля

Много владельцы авто часто задаются вопросом: как проверить мультиметром аккумулятор автомобиля при работающем двигателе? Для этого тестер переводится в режим измерения напряжения. Соблюдая полярность, выполняется подключение измерительного прибора к аккумулятору. Если на дисплее отображается значение 13,5-14 В, это свидетельствует о нормальном рабочем состоянии блока питания. Если значение выше 14,2 В, это является признаком низкого заряда.

Теперь перейдем к вопросу, как проверить мультиметром заряд аккумулятора на неработающем двигателе. Принцип измерения остается таким же, как и при работе двигателя. Нормальная работа аккумулятора должна соответствовать полученной величине, которая находится в пределах 12,5-13 В.  Если значение ниже 12 В, это говорит о том, что блок разряжен полностью.

Одной из важных деталей любого автомобиля является ДМРВ. Как проверить мультиметром расходомер, описано ниже. Для этого необходимо разобраться с конструкцией датчика и четко следовать инструкции.

Чтобы проверить работоспособность датчика массового расхода воздуха необязательно пользоваться услугами автосервиса. Сэкономив деньги и время, можно выполнить проверку ДМРВ мультиметром. Для начала следует знать распиновку контактной группы. Снимать датчик с места установки не нужно.

Мультиметр — это необходимый пробор в арсенале автовладельца, который поможет сэкономить на услугах автосервиса

Тестер выставляется в режим измерения постоянного тока до 2 В. Проверка датчика ДМРВ мультиметром, выполняется в четкой последовательности. Красным щупом прикасаются к желтому проводу, который отвечает за подачу входящего с ЭБУ сигнала. Черный щуп соединяется с проводом зеленого цвета, отвечающего за заземление. Повернув ключ зажигания, не заводя автомобиль, необходимо посмотреть на показания прибора.

Проверка ДМРВ ВАЗ-2114 мультиметром прошла успешно, если на дисплее прибора отображено значение не более 1.02 В. Датчик не работает, если на тестере отобразилось показание превышающее 1.05 В.

Обратите внимание! Для того, чтобы проверить мультиметром ДМРВ на ВАЗ 2110, как он работает, необходимо выполнить все вышеизложенные действия.

Перед тем, как проверить мультиметром датчик распредвала, необходимо выключить зажигание. Далее отсоединить от устройства все провода. Перевести тестер в режим измерения напряжения. Подключить к массе двигателя массу тестера. Результат измерения должен соответствовать напряжению, характерному для клемм аккумуляторной батареи. Если показания отличаются, цепь питания устройства вышла из строя. После, аналогичным способом следует измерить напряжение на массе датчика. Оно должно быть равным 0.

Проверить мультиметром аккумулятор автомобиля можно как при работающем, так и при неработающем двигателе

Теперь один провод мультиметра подключить к сильному выводу датчика, а другой присоединить к входу системы управления. Прокрутить стартером двигатель. Если на экране отобразиться 0,4-5 В, датчик рабочий.

Как проверить мультиметром датчик детонации? Прибор выставляется в положение измерения напряжения на 200 МВ. Щупы присоединяются к контактам. Теперь следует бить твердым предметом по корпусу устройства. Если на приборе, в зависимости от удара, показания напряжения увеличиваются до 40 МВ, датчик неисправен.

Далее рассмотрим, как прозвонить мультиметром катушку зажигания. Вначале необходимо убедиться в исправности первичной обмотки. Для этого следует выставить прибор в режим измерения сопротивление и подключить щупы к контактам «+» и «-». Если на экране отобразится значение в пределах 0,4-2 Ом, катушка исправна. Цифра 0 говорит о коротком замыкании. Если высвечивается бесконечность, произошел обрыв цепи.

Вторым этапом решения вопроса, как проверить мультиметром катушку зажигания является прозвон вторичной обмотки устройства. Для этого необходимо присоединить щупы мультиметра к выводу от провода высокого напряжения и к «+» контакту. Если катушка оснащена сердечником пластинчатого типа, сопротивление будет равно 6-8 кОм, другого типа – 15 кОм.

Проверить мультиметром катушку зажигания можно с помощью прозвона первичной и вторичной обмотки устройства

Более подробный ход проведения измерений можно посмотреть на видео «Как проверить мультиметром катушку зажигания».

Проверка генератора

Работоспособность системы зажигания автомобиля обеспечивают два устройства, которые работают в паре: генератор и аккумуляторная батарея. Нарушение нормального рабочего состояния одно из них приведет к снижению работоспособности всего агрегата.

Перед тем, как проверить генератор мультиметром, следует выполнить его внешний осмотр. Затем следует приступить к тестированию реле-регулятора, которое обеспечивает поддержание постоянного напряжения автомобиля. Для этого, тестер выставляется в режим постоянного напряжения в диапазоне 50 В. С помощью щупов соответственной полярности, измеряется напряжение на входных контактах генератора. Оно должно находиться в пределах 14-14,2 В.

Генератор и аккумуляторная батарея работают в паре, поэтому проверять необходимо два устройства

Если неисправность не обнаружена, следует перейти к вопросу, как проверить мультиметром диодный мост. Для этого необходимо разобрать корпус генератора и выполнить его проверку.

В случае исправного состояния диодного моста следует проверить ротор генератора. Для этого необходимо перевести тестер в режим измерения сопротивления и проверить его на токосъемных кольцах обмотки возбуждения. Величина не должна быть слишком большой.

Полезный совет! Если при выполнении измерений обнаружено короткое замыкание или обрыв, следует обратиться за помощью к специалисту.

Последним этапом является выполнение прозвонки мультиметром статора на отсутствие короткого замыкания обмоток. Сопротивление на приборе должно быть приближено к 1.

Мультметры последнего поколения оснащены функцией отправки данных на сматрфон, но стоимость такого аппарата довольно высока

Как прозванивать диодный мост мультиметром

В электронике диодные мосты часто применяются в одном корпусе. Узнать их работоспособность или выявить повреждения можно с помощью обычного тестера.

Перед тем, как прозвонить диодный мост, мультиметр выставляется в режим проверки диода или прозвонки. Проверка осуществляется в прямом включении. Красный щуп подключается к минусовому выводу, а черный к выводу с надписью АС. Так измеряется пороговое напряжение, которое для кремниевых диодов составляет 400-1000 мВ.

Полезный совет! Чтобы на 100% убедиться в исправности диодного моста проверка происходит в обратном включении. Черный щуп подключается к минусовому выводу, а красный — к плюсовому. На экране мультиметра должно отобразиться значение «1». Это говорит, что в P-N переходе присутствует большое сопротивление, и диоды ток не пропускают.

Таким способом проверяются все диоды моста. Если во время прозвонки диодов на дисплее мультиметра отобразиться нулевое сопротивление или прибор издаст сигнал, это свидетельствует о пробитом элементе внутри диодного моста. При проверке в обратном включении на экране также отобразиться «1». Однако, если и при прямом и обратном включении на дисплее прибора будет высвечиваться единица, это свидетельствует об обрыве, когда диод не проводит ток.

Применения мультиметра при проверке работоспособности или повреждений диодного моста

Прежде чем применять измерительный прибор, необходимо детально изучить инструкцию «Как пользоваться мультиметром», где подробно описаны все возможные манипуляции с тестером. Строго следуя рекомендациям, можно провести все необходимые измерения, которые не выведут прибор из строя и сделают его работу безопасной.

Проверка лямбда-зонда мультиметром: видео инструкция

psk-remont.ru

Электрические измерения мультиметром — Ремонт220

Любой электрик, будь-то опытный или начинающий специалист, а то и  вовсе – просто домашний мастер, рано или поздно сталкивается с электрическими измерениями, точнее, с измерениями различных электрических величин. Чаще всего, в электроремонтных работах, электрические измерения сводятся к измерению таких величин, как сопротивление, напряжение или сила тока.

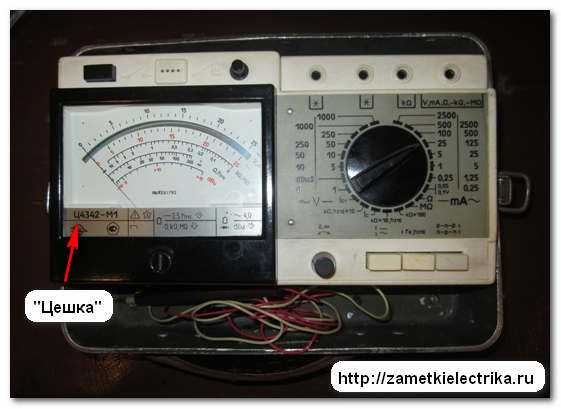

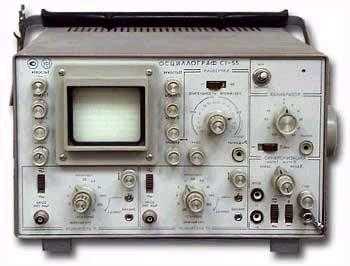

Все приборы, предназначенные для электрических измерений можно разделить на две группы: аналоговые («цешки»), где значение измеряемой величины указывается стрелкой на шкале прибора и цифровые, преобразующие входной сигнал аналого-цифровым преобразователем в цифровой и выводящие значение измеряемой величины на ЖК-дисплей.

В настоящее время цифровые приборы практически полностью заменили аналоговые. Этому есть свои причины: прежде всего, это – простота в использовании, ведь в отличие от стрелочных (аналоговых), нет необходимости разбираться в пределах измерения и градуирования шкалы прибора. К тому-же, они гораздо точее аналоговых и для более точных измерений лучше использовать именно их.

Мультиметр. Наиболее популярный из цифровых измерительных приборов — мультиметр или «тестер» – комбинированный прибор, базовые функции которого – измерение сопротивления, переменного и постоянного напряжения и силы тока. Это минимальный набор функций, имеющихся даже у самых простых и недорогих мультиметров.

С помощью более функциональных, качественных, а следовательно и более дорогих мультиметров можно, помимо перечисленных электрических величин, можно измерять ёмкость, индуктивность, иногда даже температуру, некоторые модели могут иметь функцию звукового сигнала, сигнализирующего о наличии замкнутой цепи, что иногда бывает очень удобно, иметь большее количество пределов измерений и меньшую погрешность.

Электрические измерения мультиметром.

Чаще всего, электрикам приходится измерять сопротивление, определять наличие или отсутствие электрической цепи. Щупы подключаются к разъемам 1 (общий) и 2. Переключатель режимов измерения должен находиться на режиме «омметр».

Если при измерении сопротивления цепи на табло прибора выводится цифра 1, то измеряемое сопротивление превышает установленный предел измерения, его следует увеличить. В случае, если выбран максимальный предел измерения, а результат тот-же, измеряемая цепь явно находится в обрыве.

При измерении сопротивления недорогим китайским мультиметром, для большей точности учтите сопротивление проводов щупов, замкнув их друг на друге и запомнив выведенное на табло значение сопротивления, которое нужно будет вычесть из получившегося конечного результата измерения.

Обратная сторона дешевизны китайских мультиметров – постоянно меняющиеся, «прыгающие» значения измеряемых параметров. Для точных измерений (напр. при «прозвонке» обмотки электродвигателя, когда надо узнать её точное сопротивление) лучше воспользоваться более качественным и точным прибором. Дешевый тестер подойдет лишь для простой прозвонки цепи.

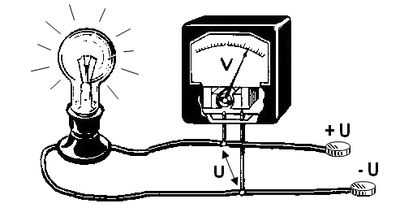

Подобным образом измеряется напряжение: Щупы мультиметра также подключаются к разъемам 1 и 2, только, выбирая режим «вольтметр» нужно выбрать род напряжения – переменный V~ или постоянный V-. Зная предположительно значение измеряемого напряжения выберите ближайшее большее ближнее значение предела измерения. Например, при измерении напряжения в сети 220 в. – это предел измерения  ~750 в.

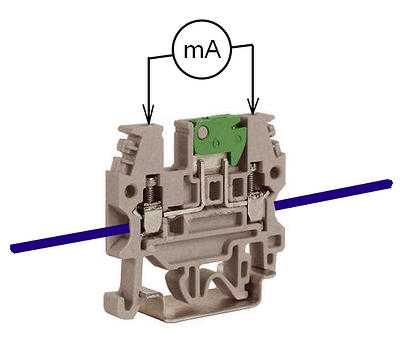

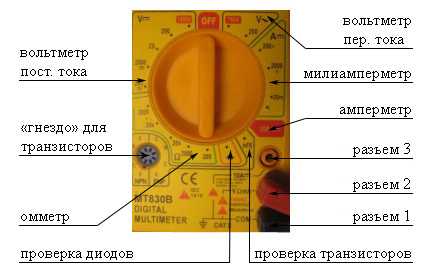

Измеряя силу тока, щупы подключаются к разъемам 1 и 3. Дешевые мультиметры, как правило имеют небольшие пределы измерения по току, никогда на превышайте их! Измеряя ток, следует помнить, что мультиметр должен быть подключен последовательно (в разрыв) в измеряемую цепь, а не параллельно – как  при измерении сопротивления или напряжения!

Это основные и наиболее часто измеряемые параметры, данным прибором можно пользоваться в радиотехнике – проверять годность диодов или транзисторов различной проводимости (p-n-p или n-p-n).

Мультиметр. Как пользоваться мультиметром.

---

Измерение электрических параметров — testo 745 / testo 750 / testo 755 / testo 760 / testo 770

---

remont220.ru

Как пользоваться мультиметром

В первую очередь вы должны знать – мультиметр позволяет диагностировать неисправности электрооборудования, электросетей, электроматериалов и т.д.

В настоящее время существует большое число разнообразных моделей тестеров, которые, в основном, отличаются количеством функций и точностью измерения. Для того, чтобы правильно пользоваться цифровым мультиметром, давайте рассмотрим, что же он из себя представляет.

При этом, я намеренно не буду описывать возможности профессиональных устройств, ведь для домашнего использования подойдет практически любой, даже самый простой цифровой тестер, который в любом случае сможет измерять напряжение, сопротивление и силу тока в электрических цепях переменного или постоянного тока.

Стандартный цифровой мультиметр выглядит примерно так:

У него есть:

— Экран. На нем отражаются результат

— Колесо выбора режимов, с различными диапазонами измерений. Им выбираются параметры тестирования

— Два щупа – красный и черный. Ими выполняются непосредственно измерения требуемых участков цепи

Давайте более подробно рассмотрим эти основные компоненты, а также режимы работы, способы измерения, всё то, что необходимо знать, чтобы научиться пользоваться цифровым тестером.

Экран мультиметра

У бытовых моделей тестеров экраны монохромные ЖК (жидкокристаллические), чаще всего без подсветки, различаются они по количеству отображаемых символов, наиболее распространены модели с четырьмя разрядами. При этом обычно не все 4 символа могут быть в диапазоне от 0 до 9ки, чаще первая цифра может быть 0 или 1, а вот оставшиеся три могут быть от 0 до 9 каждая.

Чем больше диапазон отображения, тем более точные вы получите показания. Но не следует путать это с погрешностью или точностью измерения приборов, тестер с отображаемыми 5тью разрядами и 4мя, могут одинаково точно выполнять замеры, но вот у первого вы сможете увидеть больше цифр значения, например, после запятой, когда как устройство с четырьмя разрядами, крайнюю цифру не покажет, округлив её значение.

На дисплее так же может отображаться различная дополнительная информация, вроде заряда батареи, выбранного режима измерения и т.д. кроме этого обязательно показывается знак минус, если значение отрицательное.

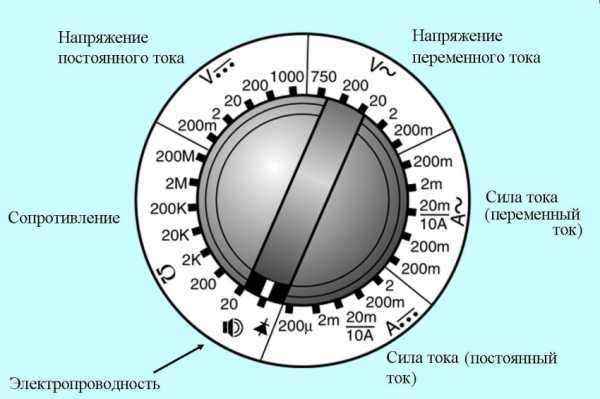

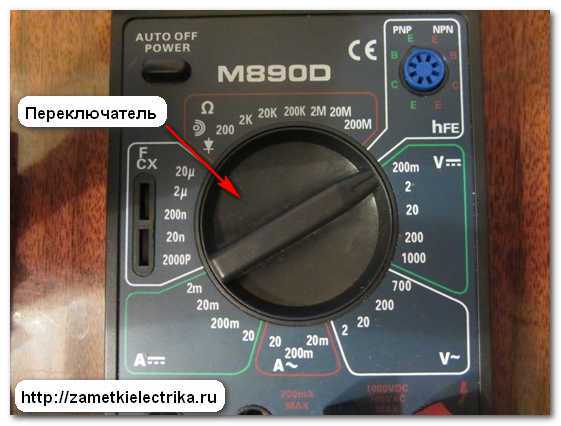

Колесо выбора режимов работы тестера

Для того, чтобы указать на цифровом тестере функцию, которой вы хотите воспользоваться – существует колесо управления, поворачивая которое, вы выбираете нужный режим и предел измерений.

Чаще всего у стандартного тестера существуют следующие функции измерения:

V=  Измерение напряжения постоянного тока

V~  Измерение напряжения переменного тока (жми чтобы узнать как измерить напряжение в розетке или определить фазу мультиметром)

A=  Измерения постоянного тока (Узнай, можно ли измерить ток в розетке и как это сделать правильно)

Ω  Измерение сопротивления

-hFE  Проверка транзисторов

o))) Прозвонка электрических цепей (жми на ссылку, узнай больше об этом режиме, как его включать и многое другое)

OFF  Выключение прибора

Вместо значков переменного «~» и постоянного «=» тока, может так же применяться аббревиатура AC и DC, что означает буквально следующее:

AC — Alternating Current – переменный ток

DC — Direct Current – постоянный ток

И измерение, допустим, постоянного напряжения, в этом случае записывается как, DCV или VDC.

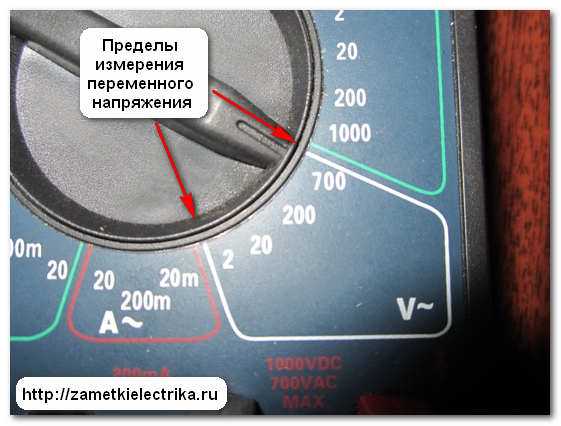

Многие из этих режимов, имеют несколько пределов измерения — диапазонов, которые обычно сгруппированы на панели прибора и соответствующим образом промаркированы, чтобы вы не ошиблись к какой функции они относятся.

Пределы нужны, в том числе, потому, что тестером, в разных областях, требуется измерять совершенно разные величины, где-то показания измеряются сотнями тысяч единиц, а в каких-то сферах измеряются лишь десятые доли.

Чтобы отобразить на экране мультиметра показания для каждого случая, необходимо отржение как минимум 6-7 разрядов (именно столько цифр требуется для того, чтоб показать, миллион Ом – 1 МегаОм), а как вы помните у нас для отображения доступно только 3-4 символа.

Поэтому, когда вы измеряете, сопротивление, которое должно быть 10 Ом, а у вас выставлен на тестере диапазон 2 Мом (МегаОм), то на экране вы увидите лишь нули, а вот искомую величину экран отразит при выборе диапазона 20 кОм.

Различные пределы измерения обозначаются соответствующими единицами этой величины, для удобства сокращения к ним добавляются общеизвестные приставки: микро, мили, кило, мега. Ниже приведены значения этих приставок:

— μ микро n/1 000 000

— m мили n/1 000

— k кило n*1 000

— M мега n*1 000 000

, где n-основная единица измерения.

Так, например, 2 милиАмпер = 2/1000 = 0,002 Ампер.

Проводя измерения, не зная какой результат будет получен, всегда начинайте с самого большого показателя диапазона!

Например, измеряя напряжение в сети переменного тока, сперва выставляйте показатель регулятора на 600 Вольт и лишь затем понижайте его.

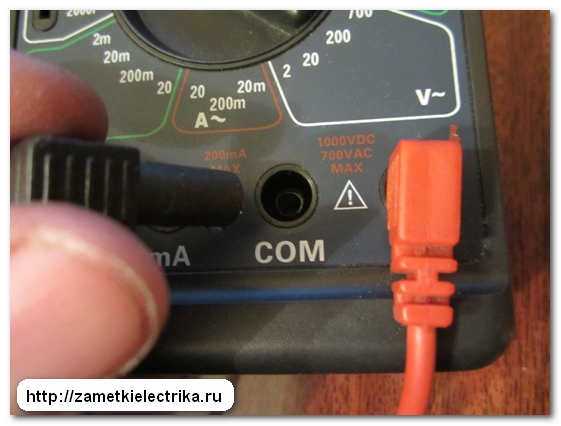

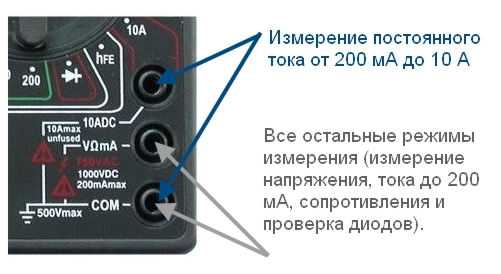

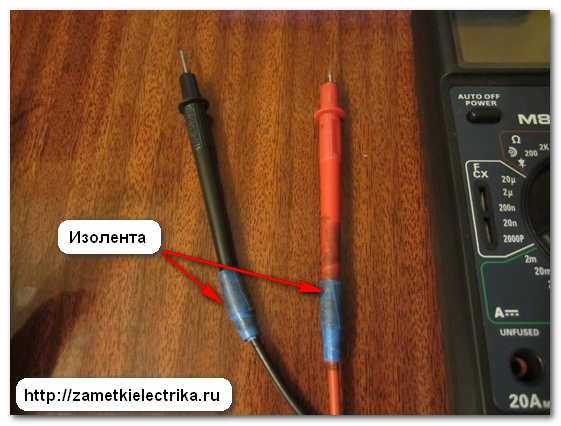

Разъемы для подключения и щупы мультиметра



Обычно, даже бытовые мультиметры имеют съемные щупы разного цвета — один черный другой красный, а кроме того два или три разъема для их подключения на панели прибора.

Разъемы цифрового тестера, как в нашем случае, маркируются следующим образом:

10ADC – разъем используется только для измерения постоянного тока в диапазоне до 10 А. В него подключается красный щуп, когда требуется измерить силу тока

COM (common общий) – общий разъем, при различных режимах измерения так же может быть минусовым или заземленным. В него подключается черный щуп

VΩmA – разъем для основных измерений — сопротивления, напряжения или тока (кроме высоких токов более 10А) В него подключается красный щуп

Наиболее часто пользуются именно общим и VΩmA разъемами, ими делаются основные измерения.

Когда будете пользоваться цифровым мультиметром, проводя измерения, не бойтесь перепутать местами щупы, или приложить черный к плюсовой клемме, если вы перепутаете полюсы измерения, мультиметр не сгорит, а лишь укажет на это знаком «-» на экране, так кстати определяется фаза и ноль у переменного тока и плюс с минусом у источников постоянного тока.

Как измерять мультиметром

Существует три основных способа измерений мультиметром, каждый применяется для разных режимов:

Подключение щупов последовательно, в разрыв электрической сети, так измеряется сила тока.

Подключение щупов параллельно электрической сети, так измеряется напряжение.

Подключение щупов к полюсам исследуемого объекта, так измеряется сопротивление и делается прозвонка.

Один из вариантов последовательного подключения, разница лишь в том, что источником питания для получения показаний является сам мультиметр, а проверяется так обесточенный элемент.

Теперь, когда вы имеете общее представление о том какие есть режимы работы и пределы измерений, а главное, как пользоваться мультиметром для измерения основных величин, предлагаю закрепить эти знания и приступить к замерам. Вы удивитесь, как много реально полезной информации можно получить тестером в быту.

В следующей статье, я расскажу, как прозвонить провода, как проверить батарейку, узнать напряжение сети и многое-многое другое, а пока вступайте в нашу группу вконтакте, следите за выходом новых материалов!

rozetkaonline.ru

Мультиметр с автоматическим определением параметра измерения

Покупая мультиметр, вы получаете высокопроизводительный многофункциональный измерительный прибор. Как правило, его можно переключить с измерения параметров постоянного тока на измерение параметров переменного тока, а также вы можете использовать его для измерения сопротивления. Мультиметры обладают дополнительными измерительными функциями. Параметры измерения определяются автоматически через распознавание разъёма подключенного щупа. Функциональные кнопки обеспечивают удобство в использовании, а результаты чётко отображаются на большом дисплее.

Используете ли вы мультиметр для измерения напряжения или других электрических параметров, этот прибор незаменим в секторе электроники благодаря множеству возможностей применения. Его используют как профессиональные инженеры-электрики, так и домашние умельцы.

Преимущества цифровых мультиметров testo 760

• Автоматические определение параметров измерения через распознавание разъема подключенного щупа
• Удобное управление с помощью функциональных кнопок и большой дисплей с подсветкой
• Измерение истинного среднеквадратичного значения

Сравнение моделей цифровых мультиметров testo 760

• • Цифровой мультиметр testo 760-1
• testo 760-1, мультиметр, вкл. батарейки и 1 комплект измерительных щупов
• № заказа: 0590 7601
• Напряжение: 0,1 мВ — 600 В
• Сила тока: 1 мА — 10 A
• Сопротивление: 0,1 Ом — 40 МОм
• Частота: 0,001 Гц — 512 кГц
• Ёмкость: 0,001 нФ — 100 мкФ
• Температура: —
• Класс перенапряжения: CAT IV 300 В; CAT III 600 В

• • Цифровой мультиметр testo 760-2
• testo 760-2, мультиметр с функцией измерения истинного СКЗ, вкл. батарейки, 1 комплект измерительных щупов и 1 адаптер для т/п типа К
• № заказа: 0590 7602
• Напряжение: 0,1 мВ — 600 В
• Сила тока: 0,1 мкА — 10 A
• Сопротивление: 0,1 Ом — 60 МОм
• Частота: 0,001 Гц — 30 МГц
• Ёмкость: 0,001 нФ — 30000 мкФ
• Температура: -20 — +500 °C
• Класс перенапряжения: CAT IV 600 В; CAT III 1000 В

• • Цифровой мультиметр testo 760-3
• testo 760-3, мультиметр с функцией измерения истинного СКЗ, вкл. батарейки и 1 комплект измерительных щупов
• № заказа: 0590 7603
• Напряжение: 0,1 мВ — 1000 В
• Сила тока: 0,1 мкА — 10 A
• Сопротивление: 0,1 Ом — 60 МОм
• Частота: 0,001 Гц — 60 МГц
• Ёмкость: 0,001 нФ — 60000 мкФ
• Температура: -20 — +500 °C
• Класс перенапряжения: CAT IV 600 В; CAT III 1000 В

Сферы применения:

Точные измерения с помощью инновационного цифрового мультиметра

С помощью мультиметра вы можете измерять силу тока, напряжение и сопротивление. Инновационные приборы Testo обеспечивают высокий стандарт точности и эффективности. Вам не нужно сначала выбирать нужные разъёмы, а затем требуемую измерительную функцию. Вместо этого прибор автоматически определяет параметр измерения через распознавание разъема подключенного щупа. Это исключает риск выбора некорректных настроек.

Использование мультиметра отличается невиданной ранее простотой. Вместо привычного поворотного переключателя на компактном измерительном приборе используются функциональные кнопки, так что прибором теперь можно управлять одной рукой. Вы сможете легко разглядеть результаты измерений на большом дисплее с подсветкой.

В зависимости от модели мультиметра, диапазон измеряемого напряжения достигает 1000 вольт, частоты – 30 МГц, а ёмкости – 60 000 мкФ. Модель testo 760-3 с максимальными диапазонами измерений и фильтром низких частот может использоваться в промышленности, например, для измерений на больших электрических системах.

Профессиональные мультиметры помимо электрических параметров могут измерять температуру. Для этого вам нужно подключить к прибору адаптер для термопары и зонд температуры, который вы можете заказать отдельно.

Преимущества цифровых мультиметров Testo:

• Высокая эксплуатационная надёжность благодаря автоматическому определению параметра измерения,
• исключение некорректных настроек,
• большое количество измерительных функций,
• большой дисплей с подсветкой.


Измерительные задачи для цифрового мультиметра

Цифровой мультиметр Testo – многофункциональный измерительный прибор, который поможет вам при любых электрических измерениях. Он автоматически определяет параметр измерения и обеспечивает вам точные результаты вне зависимости от области применения. Функция определения истинного среднеквадратичного значения позволяет пользователям всегда быть в курсе текущей ситуации при работе с электронными системами.

Прежде чем начинать измерения, пользователи должны познакомиться с прибором и проверить измерительные кабели и разъёмы. Вы можете с лёгкостью управлять мультиметром с помощью удобных подсвеченных кнопок всего лишь одной рукой. Еще одно важное преимущество прибора – его лёгкость (масса всего лишь 340 грамм). Мультиметры Testo оптимально сочетают встроенную технологию и эксплуатационную надёжность:

• множество функций прибора,
• широкий диапазон измерений,
• высокая точность,
• сертификаты безопасности — TÜV; CSA; CE.

Использование мультиметра для измерения напряжения и для других задач

С новым многофункциональным прибором измерение базовых электрических параметров стало элементарной задачей. Однако в зависимости от требований конкретных измерительных задач управление может быть более сложным. Расширенный измерительный диапазон позволяет измерять силу тока в мкА. Вне зависимости от измеряемой величины прибор обеспечивает высочайшую точность. Помимо прочего, многофункциональный прибор можно использовать как:

• тестер тока и напряжения,
• прибор для измерения сопротивления,
• прибор для измерения ёмкости и частоты,
• прибор для измерения температуры (требуется адаптер).

Как измерять силу тока с помощью мультиметра

Сила тока измеряется в амперах и обозначает количество заряда, прошедшего определённую область за установленный период времени. Для измерения силы тока используются такие приборы, как токоизмерительные клещи. Мультиметр также позволяет измерять силу постоянного или переменного тока.

Последовательность действий при измерении силы тока с помощью мультиметра:

• установить диапазон измерений (если значения неизвестны, начать с высокого диапазона),
• активировать и разомкнуть электрическую цепь,
• приложить измерительные щупы и снова замкнуть цепь,
• сила тока в амперах будет измерена и отображена на дисплее мультиметра.


www.testo.ru

Как пользоваться мультиметром | Заметки электрика

Здравствуйте, уважаемые гости сайта http://zametkielectrika.ru.

Ну вот я наконец то и добрался до написания статьи на тему как пользоваться мультиметром. Очень много писем приходит от Вас по этому вопросу.  Интересует в основном как провести, то или иное измерение. Но обо всем по-порядку.

Вообще считаю, что мультиметр это один из самых необходимых приборов для проведения диагностики и ремонта электрооборудования, как на производстве, так и в быту. Поэтому в моем инструменте он всегда присутствует.  С его помощью можно провести большое количество электрических измерений:

• переменного напряжения и тока
• постоянного напряжения и тока
• электрического сопротивления
• емкости
• частоты
• температуры
• параметров транзисторов и диодов

Кстати, еще в недавнее время вместо мультиметров мы применяли аналоговые (стрелочные) приборы типа «Ц4342». А может кто-то и до сих пор применяет.

В простонародье их просто называют «цешка».

Поэтому до сегодняшнего дня я и мультиметр называю «цешкой».  Так уж повелось – привык.

Нравятся мне мультиметры своей простотой и многофункциональностью. Однако здесь стоит заметить прямую пропорциональную зависимость функциональности мультиметра от цены. Чем дороже мультиметр, тем  шире его возможности. Не стоит забывать и про качество.

Лично я пользуюсь следующими мультиметрами («тестерами»):

• Fluke 123
• М4583/2Ц
• М890D

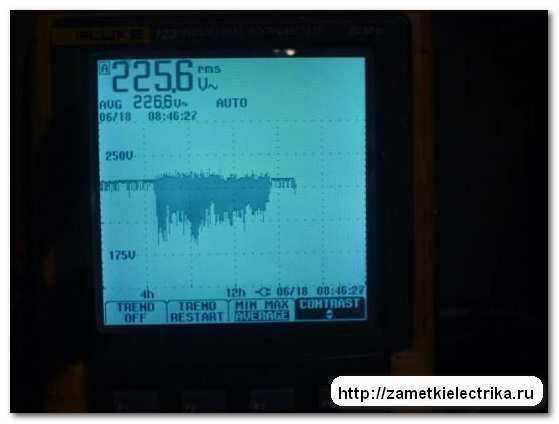

Fluke 123 – это профессиональный мультиметр, а если верить паспорту, то осциллограф. И цена у него соответствующая. На фотографии ниже показан график питающего напряжения 220 (В) на одной из подстанций, сделанный прибором Fluke 123. И как видно из графика, напряжение в некоторые часы очень даже не стабильно. В итоге выяснилось, что ночью кто то несанкционированно подключался к сборке 380/220 (В) и проводил сварочные работы. Виновник обнаружен и наказан. Спасибо прибору за точную и достоверную информацию.

Остальные мультиметры более проще и дешевле.

Поэтому в данной статье я расскажу Вам, как пользоваться простеньким цифровым мультиметром М890D.

По габаритам мультиметр М890D совсем небольшой и компактный, и является переносным. В его комплект входят измерительные щупы (красный и черный).

Хочу сразу предупредить, чтобы Вы не удивлялись, когда увидите на щупах синюю изоленту. Это «болезнь» всех некачественных щупов.

Дело в том, что при активном использовании мультиметра, провода частенько обрываются. Происходит это из-за того, что провод, идущий в трубке щупа держится только на пайке металлического вывода и свободно вращается. Выходом из такой ситуации, помимо фиксации провода к трубке с помощью изоленты, является приобретение качественных щупов. Например, таких:

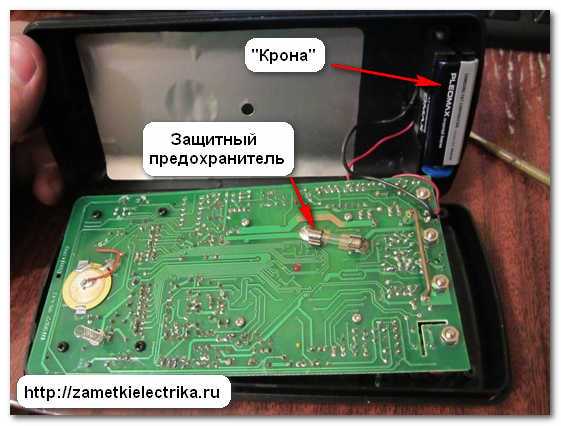

Источником питания для мультиметра служит батарейка типа «Крона» напряжением 9 (В), которая находится внутри корпуса. Чтобы произвести замену батарейки необходимо открутить винт задней крышки мультиметра.

Там же установлен и защитный предохранитель.

Введение

Для начала давайте познакомимся с внешним образом мультиметра. Практически у всех мультиметров измеряемые параметры разделены на сектора, обведенные соответствующими линиями. В центре находится переключатель, с помощью которого выбирается необходимый параметр и предел измерений.

Отключение мультиметра осуществляется  нажатием кнопки «auto off power».

У некоторых моделей мультиметр отключается путем перемещением переключателя в положение «off».



Электробезопасность при работе с мультиметром («тестером»)

При работе с мультиметром необходимо строго соблюдать следующие правила по электробезопасности.

• запрещено пользоваться мультиметром во влажной среде
• запрещено изменять положение переключателя и предел измерений при проведении измерения
• запрещено проводить измерение параметра выше верхнего предела измерения прибора
• запрещено пользоваться мультиметром при неисправных измерительных щупах



Как пользоваться мультиметром при измерении постоянного напряжения

При измерении мультиметром  величины постоянного напряжения красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп — в гнездо «com».

Принято за красный щуп принимать «+» потенциал, а черный щуп — за «-» потенциал.

Переключатель мультиметра ставим в диапазон (-V). Он специально выделен зеленым цветом. В этом диапазоне имеется 5 пределов измерения: 200  (мВ), 2 (В), 20 (В), 200 (В) и 1000 (В).

Рекомендую Вам начинать любое измерение с большего (максимального) предела в этом диапазоне.

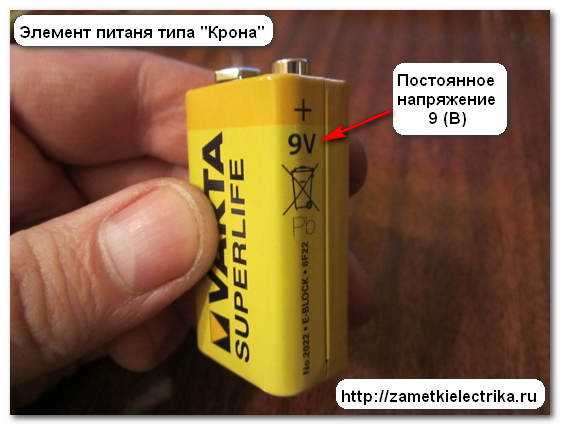

Для примера произведем измерение постоянного напряжения на элементе питания (батарейке) типа «Крона» напряжением 9 (В).

Поэтому можно сразу поставить переключатель на предел «20», что будет соответствовать пределу измерения мультиметра от о до 20 (В). Подсоединяем измерительные щупы к измеряемому объекту на «+» и «-» контактам батарейки.

На дисплее смотрим величину постоянного напряжения, которая составляет 9,99 (В). Почти 10 (В).

Вот видите, нет ничего сложного.

Если на экране дисплея мультиметра (тестера) перед значением стоит знак минус, то это значит, что выбрана не правильная полярность — нужно поменять местами измерительные щупы.

А что делать, когда неизвестна величина измеряемого постоянного напряжения?

Когда величина измеряемого постоянного напряжения неизвестна, то измерение необходимо начинать с максимального предела «1000», что будет соответствовать пределу измерения мультиметра от о до 1000 (В). Об этом я говорил чуть выше, иначе можно сжечь мультиметр.

Предположим, что напряжение нашей «Кроны» мы не знаем. Тогда переключатель мультиметра ставим на предел «1000» и проводим измерение. В этом случае на экране тестера мы увидим значение 008 (В).  Перед полученным значением стоит сразу два нуля — это говорит о том, что предел измерения можно уменьшить.

Далее переключателем устанавливаем предел на «200», что будет соответствовать пределу измерения мультиметра от о до 200 (В), и снова производим измерение. Сейчас на экране мультиметра мы видим показание, отличное от нуля, и оно составляет 09,9 (В). Но перед значением опять стоит ноль, который говорит о том, что предел измерения можно уменьшить еще раз.

В очередной раз снижаем предел измерения мультиметра и ставим его на предел «20». И только после этого у нас на экране дисплея отобразилось реальное значение измеряемого постоянного напряжения «Кроны» и оно составило 10 (В).

Думаю с этим разобрались.

Бывают случаи, когда на дисплее мультиметра (тестера) появляется величина «1».

Это значит, что выбранный предел измерения выбран ниже, чем значение измеряемой величины.



Как пользоваться мультиметром при измерении переменного напряжения

При измерении мультиметром  величины переменного напряжения красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп — в гнездо «com». В общем, как при измерении постоянного напряжения.

Переключатель мультиметра ставим в диапазон (~V). Он специально выделен белым цветом. В этом диапазоне имеется 4 предела измерения: 2 (В), 20 (В), 200 (В) и 700 (В).

Общий принцип проведения измерения мультиметром переменного напряжения аналогичен измерению постоянного напряжения, только еще проще. Здесь нет полярности и нет необходимости определять «+» или «-».

В качестве примера приведу Вам измерение переменного напряжения в домашней розетке. Кстати, приведенные ниже статьи будут Вам полезны:

Вы знаете, что уровень напряжения домашней однофазной сети (фаза-ноль) составляет около 220 (В) в зависимости от загруженности Вашего питающего трансформатора. По крайней мере так должно быть. Вот заодно и проверим насколько напряжение в нашем доме отличается от «идеального».

Ставим переключатель мультиметра на предел «700», что будет соответствовать пределу измерения мультиметра от о до 700 (В), и производим измерение переменного напряжения в домашней сети. Измерительные щупы при измерении можно вставлять в любом порядке и менять местами.

Про электробезопасность при проведении измерений с помощью мультиметра я говорил Вам в начале статьи.

Измеренное переменное напряжение домашней сети, которое мы видим на экране мультиметра, составляет 231 (В).

Кстати, в некоторых моих статьях я уже приводил примеры использования мультиметра при измерении различных параметров цепи. Например, в статьях про закон Ома для участка цепи, определение начала и конца обмоток электродвигателя, реле контроля фаз и др. Можете почитать.

P.S. На этом статью я завершаю. Читайте продолжение этой статьи (2 часть) и (3 часть). Следите за обновлениями на сайте или подпишитесь на рассылку новых статей. Кому данная статья показалась интересной, а главное, полезной, то поделитесь ей с друзьями в социальных сетях. Буду очень Вам благодарен.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Как пользоваться мультиметром | КИПиА от А до Я

Цифровой мультиметр это основной инструмент киповца, ведь с его помощью можно проверить поступает ли напряжение питания на датчик, измерить выходной ток прибора, найти обрыв в кабеле и многое другое. Цифровые мультиметры получили широкое распространение благодаря малым габаритам и весу, широким пределам измерения, приемлемой точности и низкой цене.

К сожалению, большинство мультиметров (особенно недорогие модели китайского производства) комплектуются лишь краткой инструкцией с перечислением основных функций из-за чего у начинающих киповцев часто возникают вопросы по применению этих мультиметров. Поэтому в данной статье рассмотрим не только основные функции цифрового мультиметра, но и то, как этими функциями пользоваться на примере широко распространенного мультиметра DT 830B.

Устройство мультиметра и правила работы с ним.

Простые цифровые мультиметры типа DT 830 и аналогичные им имеют на лицевой панели 3,5 разрядный семисегментный ЖК индикатор, поворотный переключатель пределов измерения и три гнезда для подключения щупов. Питание мультиметра осуществляется от батарейки типа «Крона» напряжением 9В. Для замены батарейки необходимо снять заднюю крышку прибора, при этом также открывается доступ к печатной плате мультиметра, на которой расположен, в том числе, предохранитель номиналом 200 мА.

Одно из гнезд для подключения щупов, а именно гнездо СОМ, задействовано всегда, при любом роде выполняемых измерений. Обычно к гнезду СОМ присоединяется щуп черного цвета. к гнезду VΩmA подключается щуп красного цвета при измерении постоянного и переменного напряжения, сопротивления и постоянного тока величиной до 200 мА. Для измерения постоянного тока величиной более 200 мА красный щуп из гнезда VΩmA необходимо вынуть и подключить его в гнездо 10А.

На лицевой панели мультиметра кроме того расположен восьми контактный разъем (сокетт) подключения транзисторов для измерения коэффициента усиления по тока h31э (или hFE). Причем измерить коэффициент усиления по току удается только у биполярных низкочастотных транзисторов малой и средней мощности. Так как в процессе обслуживания и ремонта оборудования КИП нет необходимости измерять коэффициент усиления транзисторов, то данный режим работы мультиметра рассматриваться не будет. Скажу лишь только, что к контакту Е разъема подключается эмиттер транзистора, к контакту В — база, к контакту С — коллектор, но перед этим необходимо, например, по справочнику определить структуру транзистора: p-n-p или n-p-n и выбрать соответствующую сторону разъема.

В режиме проверки целостности полупроводниковых диодов мультиметр генерирует небольшое испытательное напряжение и ток, которое и прикладывается к проверяемому диоду. Если диод исправен, то при подключении красного щупа (плюса) мультиметра к аноду, а черного щупа к катоду на дисплее высветиться значение падения напряжения на p-n переходе диода. Для кремниевых диодов это напряжение находиться в пределах 0,6…0,9 В. При обратной полярности подключения (красный щуп — катод, черный щуп — анод) на дисплее высветится единица, так как диод проводит ток только в одном направлении. При проверке диодов без выпаивания их из схемы ремонтируемого устройства имейте ввиду, что соединенные с диодом другие радиодетали могут исказить результат измерения. Поэтому желательно хотя бы один вывод диода отсоединять от схемы.

Отключение мультиметра по окончанию проведения измерений осуществляется путем установки поворотного переключателя в положение OFF.

При работе с мультиметром не прикасайтесь к оголенной части щупов, так как, во-первых, это может привести к поражению электрическим током (при измерении тока и напряжения) и, во-вторых, из-за относительно низкого электрического сопротивления тела человека может возрасти погрешность измерения, особенно при измерении больших сопротивлений.

Недорогие мультиметры DT 830B и им подобные можно применять только для измерений, производимых при наладке оборудования и поиске неисправностей. Их нельзя использовать при калибровке и уж тем более при поверке датчиков и другого оборудования КИП, так как точность измерения данных мультиметров недостаточна для этих целей и, кроме того, они не внесены в государственный реестр средств измерения. При поверке и калибровке оборудования следует использовать более точные мультиметры, например, отечественные приборы серии В7 или импортные мультиметры APPA, Fluke и аналогичные.

Всегда следите за степенью разряда батареи мультиметра, так как в случае сильного разряда батареи погрешность измерения прибора резко возрастает. При покупке мультиметра отдавайте предпочтение тем моделям, у которых есть индикатор разряда батареи. И меняйте батарею сразу же, как только загорится индикатор разряда батареи.

Выбирая между несколькими моделями мультиметров, следует отдавать предпочтение тем моделям, которые имеют более широкие пределы измерения (или большее количество поддиапазонов измерения) напряжения, тока и сопротивления и минимальную погрешностьизмерения. Дополнительный функционал приборов, такой как измерение температуры, емкости, встроенный генератор импульсов зачастую остается не востребованным, и делать упор на наличие этих функций при покупке мультиметра не стоит.

Если значение измеряемой величины вам не известно даже ориентировочно, то всегда начинайте измерения, установив максимально возможный предел измерения для данного рода измерений. Мультиметр, особенно недорогие модели, является не ремонтопригодным устройством (точнее дешевле купить новый прибор, чем ремонтировать вышедший из строя) поэтому при выполнении измерений будьте внимательны и следите за тем, в какие гнезда вставлены щупы и в каком положении находиться поворотный переключатель.

Измерение постоянного и переменного напряжения (режим вольтметра)

Изучение работы мультиметра начнем с режима измерения напряжения (режим вольтметра), так как для его измерения не требуется выполнять какие-либо переключения или отключения в цепи и технически оно реализуется наиболее просто.

Во-первых, необходимо определить какое напряжение вы собираетесь измерить — постоянное или переменное. Для этого внимательно изучите схемы электрические принципиальные данного щита или прибора, маркировочные бирки и кембрики на кабелях и проводах, маркировку клемм приборов и оборудования и обозначения на печатных платах прибора (если вы производите измерения внутри прибора, например, при его ремонте).

Для измерения постоянного напряжения (батарейки, аккумуляторы, выходы блоков питания постоянного тока, цепи питания большинства современных датчиков КИП, термоЭДС термопар) установите поворотный переключатель в положение DCV (или V=). Для измерения переменного напряжения (бытовая электрическая розетка, выходы источников бесперебойного питания 220В, осветительная сеть, цепи питания двигателей насосов, вентиляторов, трансформаторов и исполнительных механизмов) установите поворотный переключатель в положение ACV (или V~).

Во-вторых, после того как вы определили вид напряжения необходимо выбрать предел измерения. Если величина измеряемого напряжения не известна вам даже ориентировочно (например, у батарейки типа «Крона» постоянное напряжение 9В, а в бытовой розетке 220В переменного напряжения), то начинайте измерение с наибольшего предела измерения, уменьшая предел измерения до тех пор, пока измеренная величина не окажется максимально близка к пределу измерения, но при этом все еще будет меньше его. Например, для измерения постоянного напряжения вы установили предел 200В и при измерении напряжения получили значение равное 12,0В. Полученное значение напряжение 12В меньше следующего за 200В предела измерения мультиметра от 0 до 20В, а значит можно выбрать этот предел измерения. Измерив тоже самое напряжение 12,0В на пределе 20В вы получили более точное значение напряжения 11,98В.

И в-третьих, для измерения напряжения на участке электрической цепи подключать мультиметр следует параллельно участку цепи, на котором необходимо измерить напряжение. Никаких разрывов или отключений цепи при этом выполнять не надо.

При работе с мультиметром в режиме измерения напряжения необходимо помнить, что:

1. Измеряемое напряжение может быть опасно для жизни, поэтому при производстве измерений соблюдайте правила электробезопасности. Рекомендую освежить свои знания правил и пройти тест по электробезопасности. При измерении высоких напряжений на дисплее мультиметра высвечиваются символы HV (high voltage — высокое напряжение) предупреждающие о риске поражения электрическим током.
2. При измерении напряжения мультиметр подключается параллельно участку цепи, на котором необходимо измерить напряжение. При этом для подключения мультиметра не требуется разрывать измеряемую цепь.
3. Чем ближе измеренное значение к выбранному пределу измерения, тем точнее результат измерения.
4. Идеальный вольтметр имеет максимально большое активное и реактивное входное сопротивление, стремящееся к бесконечности.

При измерении напряжения важно правильно выбрать точку, относительно которой выполняются измерения. В цепях переменного тока измерения чаще всего выполняют относительно нулевого провода N, а в цепях постоянного тока — относительно общего провода, который также часто называют массой, шасси, землей, GND. Причем в цепях постоянного тока может быть несколько независимых и полностью гальванически развязанных между собой общих проводов, например GNDa (аналоговая «земля» аналоговой части схемы прибора) и GNDd (цифровая «земля» цифровой части прибора). В этом случае производить измерения в аналоговой части схемы прибора нужно относительно аналоговой земля GNDa, а в цифровой части схемы — относительно цифровой земли GNDd.

Следует помнить, что мультиметр DT 830B предназначен для измерения постоянного напряжения и переменного синусоидального напряжения с частотой от 45 до 450 Гц. Поэтому, для измерения напряжения (амплитуды) импульсов, напряжения высокой частоты, напряжения имеющего постоянную и переменную составляющую следует использовать осциллограф.

Если установить переключатель вида измерений мультиметра в положение измерения переменного напряжения и попробовать измерить постоянное напряжение, то мультиметр покажет нуль. Это связано с особенностями схемотехники цифрового мультиметра. Если же попытаться измерить переменное напряжение, установив переключатель в измерение постоянного напряжения, то мультиметр может выйти из строя. Коме того, мультиметром крайне не рекомендуется выполнять измерения переменного напряжения свыше 500В — с большой долей вероятности прибор может выйти из строя.

Измерение постоянного тока (режим амперметра)

Простые мультиметры типа DT 830В предназначены для измерения только постоянных токов, переменный ток этим мультиметром измерять нельзя. Поэтому подготовка мультиметра к измерениям сводиться к выбору поворотным переключателем нужного предела измерения. Начинать измерения следует с наибольшего предела измерения. Необходимо учитывать, что при измерении токов до 200 mA щупы прибора должны быть вставлены в гнезда COM и VΩmA, а при измерении токов от 200 mA и до 10 А, щуп из гнезда VΩmA необходимо переставить в гнездо 10А. Естественно, что при измерении токов свыше 200 mA поворотный переключатель должен быть установлен в положение 10А.

В случае если вы попытаетесь на пределе измерения 200 mA измерить больший ток, то это приведет к выходу из строя предохранителя внутри прибора. Менять вышедший из строя предохранитель нужно на аналогичный быстродействующий плавкий предохранитель номиналом 200 mA 250 V. Не устанавливайте вместо сгоревшего предохранителя восстановленный предохранитель (жучок), так как при следующем превышении измеряемого тока из строя выйдет уже сам мультиметр. Вход 10А предохранителем не защищен. Измерение больших токов старайтесь выполнять за максимально короткое время, не оставляйте прибор включенным в измерительную цепь длительное время при измерении больших токов – мультиметр может выйти из строя. Некоторые производители рекомендуют измерение токов свыше 5А не производить дольше 15 секунд.

Для измерения тока мультиметр в режиме амперметра включается в разрыв измеряемой цепи, последовательно. То есть для измерения тока в цепи вам потребуется эту цепь разорвать. Если подключить мультиметр в режиме измерения тока параллельно цепи (как вольтметр), то в лучшем случае это приведет к выходу из строя предохранителя, а в худшем случае самого мультиметра.

При работе с мультиметром в режиме измерения тока необходимо помнить, что:

1. Величина измеряемого тока может быть опасна для жизни, поэтому при производстве измерений соблюдайте правила электробезопасности. Не прикасайтесь к оголенным металлическим частям электрической схемы и мультиметра.
2. Чем ближе измеренное значение к выбранному пределу измерения, тем точнее результат измерения. При индикации на дисплее символа «1» (перегрузка) необходимо переключиться на больший предел измерений.
3. Идеальный амперметр (мультиметр в режиме измерения тока) имеет минимально возможное активное и реактивное входное сопротивление, стремящееся к нулю. В том случае если сопротивление амперметра будет велико, это сопротивление будет внесено в измеряемую цепь (так как амперметр подключается последовательно), что, в соответствии с законом Ома, приведет к уменьшению тока в цепи, и получению недостоверных показаний. Из-за того, что входное сопротивление мультиметра DT 830B не равно нулю падение напряжения на нем при измерении тока может достигать 200 mV.

Более дорогие мультиметры позволяют измерять не только постоянный, но и переменный ток. Но и в этом случае для измерения тока мультиметр включается в разрыв цепи. Для того, чтобы измерить значение переменного тока в цепи, не разрывая эту цепь, можно воспользоваться специальными токоизмерительными клещами. Такие клещи особенно удобны при измерении больших переменных токов (цепи питания двигателей насосов и т.п.).

Если в процессе эксплуатации датчиков КИП вам необходимо часто контролировать значение их выходного тока, то подключение этих датчиков к вторичным цепям лучше всего выполнять через специальные клеммные колодки с разъединителями. В этом случае для измерения выходного тока датчика подключаем амперметр к входной и выходной клеммам колодки, после чего откидываем разъединитель и производим измерение выходного тока датчика. После того как измерения завершены ставим разъединитель на место и отсоединяем амперметр.

В некоторых случаях измерение тока в цепи выполняют косвенным методом, путем измерения вольтметром падения напряжения на образцовом сопротивлении («катушке»), включенном последовательно с нагрузочным сопротивлением в контур с измеряемым током. Так при значении образцового сопротивления 1 Ом и токе в контуре (цепи) 4 мА падение напряжения на этом сопротивлении в соответствии с законом Ома будет равно 4 мВ, а при токе 20 мА – 20 мВ. Такой метод измерения выходного тока часто используется при поверке или калибровке датчиков и приборов КИП.

Образцовые сопротивления могут иметь различное сопротивление: от сотых долей Ома до нескольких тысяч Ом. Рабочее положение образцового сопротивления вертикальное, так как внутрь корпуса некоторых типов образцовых сопротивлений заливается масло. Вольтметр (миливольтметр) подключается к клеммам U1 и U2 образцового сопротивления, а клеммы I1 и I2 включаются в разрыв контролируемого токового контура. Имейте ввиду, что для образцовых сопротивлений регламентирован максимальный ток, который через них можно пропускать. Величина этого тока указана на шильдике образцового сопротивления или в его паспорте.

Измерение электрического сопротивления (режим омметра)

Омметр используют для измерения сопротивления электрической цепи, сопротивления резисторов и проверки целостности соединительных проводов. Омметром мультиметра можно измерять только активное сопротивление, реактивное сопротивление емкостей и индуктивностей переменному току измерить омметром нельзя. В отличие от режимов измерения тока и напряжения, начинать измерения омметром можно как с самого меньшего предела, так и с самого большого предела измерения. Даже в случае значительной «перегрузки» прибор не выйдет из строя.

При измерениях сопротивления мультиметр подключается параллельно участку цепи, сопротивление которого необходимо определить. При этом данная цепь должна быть полностью обесточена и в ней не должен протекать электрический ток. Иначе мультиметр выйдет из строя.

При работе с мультиметром в режиме измерения сопротивления необходимо помнить, что:

1. Электрическая цепь, сопротивление которой требуется измерить омметром должна быть полностью обесточена.
2. Чем ближе измеренное значение к выбранному пределу измерения, тем точнее результат измерения. При индикации на дисплее символа «1» (перегрузка) необходимо переключиться на больший предел измерений.
3. При измерении малых сопротивлений необходимо учитывать сопротивление щупов.
4. При измерении больших значений сопротивлений (МОм — миллионы Ом) возможно длительное установление показаний — постепенный медленный рост показаний до их номинального значения.

Исправность омметра проверяется замыканием щупов друг с другом. В этом случае прибор должен выдать показания близкие к нулю. Если при замыкании щупов мультиметр не показывает точного нуля (это может произойти из-за применения не родных щупов, разряда батарейки и т.п.) необходимо делать поправку к измеренному значению на величину ухода нуля.

Полезные советы по работе с цифровым мультиметром.

В качестве источника питания для цифрового мультиметра лучше использовать щелочную (алкалиновую) девяти вольтовую батарейку типа «Крона». Применение дешевых солевых батареек негативно сказывается на точности измерения мультиметра, особенно у более продвинутых моделей с подсветкой дисплея и при использовании мультиметра при низких температурах. Кроме того, если севшую солевую батарейку вовремя не поменять, то она может разгерметизироваться и вытекший электролит может повредить мультиметр.

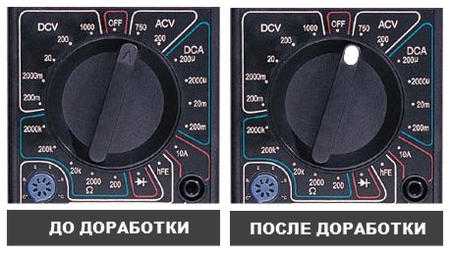

Наиболее распространенной причиной выхода мультиметра из строя является установка поворотного переключателя выбора режима измерения не в то положение. Этому способствует и плохо читаемая, особенно в условиях плохой видимости, метка указателя на поворотном переключателя. Рекомендую выделить эту метку контрастным цветом, например, каплей белой краски.

Еще одной частой, но не такой фатальной неисправностью мультиметра является обрыв повода щупов с месте их крепления (пайки) к жалу щупа. Происходит это из-за того, что при выполнении измерений щупы часто проворачиваются относительно своей оси, соединительный же провод при этом остается неподвижным. В результате постоянного скручивания и раскручивания медная жила соединительного провода рвется в месте пайки. Чтобы этого не происходило, достаточно зафиксировать соединительный провод относительно самого щупа, например, с помощью изоляционной ленты или термоусадочной трубки как это показано на фотографии.

Если же вы все же решите заменить вышедшие из строя щупы новыми, более качественными, то имейте ввиду, что в этом случае, ноль омметра мультиметра может «уйти» из-за изменения сопротивления проводов щупов.

При выполнении измерений мультиметром внутри оборудования КИП с навесным монтажом радиодеталей на жала щупов рекомендуется надеть отрезки ПВХ трубочек (кембриков) или термоусадочной трубки. Это необходимо для исключения случайного касания жалом щупа нескольких точек схемы с разными потенциалами (например, контактной площадки и вывода рядом стоящего радиоэлектронного компонента) в результате чего может произойти короткое замыкание. В случае использования изолирующих трубочек оголенными оставляют только самые кончики щупов (их конусную заостренную часть).

Если у вас остались вопросы по применению цифровых мультиметров вы можете задать их в комментариях внизу страницы. Так же вы можете проверить свои знания ответив на вопросы теста.

knowkip.ucoz.ru

Электрический тестер. Мультиметр | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 2 мин. Опубликовано 16.06.2018

Для работы в домашних условиях чаще всего приходиться пользоваться электрическим тестером или как принято его правильно называть — мультиметром.

Функции электрического тестера (мультиметра)

• Измерение напряжения постоянного тока.
• Измерение напряжения переменного тока.
• Измерение силы переменного тока.
• Измерение силы постоянного тока.
• Измерение сопротивления.
• Прозвонка — измерение электрического сопротивления с сигнализацией низкого сопротивления цепи.
• Тест диодов — проверка целостности полупроводниковых диодов и нахождение их «прямого напряжения».
• Измерение электрической ёмкости.
• Измерение индуктивности.
• Измерение температуры.
• Измерение частоты гармонического сигнала.

Следует помнить, что различные модели электрических тестеров (мультиметров) имеют различный набор функций.

Электрические тестеры могут быть как цифровые — электронное табло, так и аналоговые — шкала и стрелка.

мультиметр цифровоймультиметр аналоговый

Бытовые (портативные) модели мультиметров имеют разрядность 3,5 цифровых разряда и выше, и точность — от 0,1%.

Как пользоваться электрическим тестером

Измерение постоянного и переменного тока

На мультиметре режим вольтметра обозначается так: DCV или V- (постоянное напряжение) и ACV и V~ (переменное напряжение). Вольтметр при замере необходимо подключать параллельно измеряемому участку цепи.

Измерение постоянного и переменного тока

Для измерения силы постоянного тока тестер необходимо включать в цепь последовательно, т.е. в разрыв электрической цепи. Постоянный ток на тестере обозначен так : A-.

Для измерения переменного тока следует использовать клещи тестера (если таковые имеются). Клещами обхватывают провод, в котором необходимо замерить силу тока. На мультиметре переменный ток обозначен так : A~.

Измерение сопротивления

Следует помнить, что сопротивление измеряется при отсутствии какого-либо тока в электрической цепи. Измеряемый участок цепи должен быть отсоединён от общей цепи. Сопротивление измеряется в Омах, поэтому ищите на тестере значок — Ом.

Прозвонка диодов тестером

Режим прозвонки диодов обозначен на мультиметре значком диода. Измерение производится в два этапа: сначала красным проводом к одному концу диода , затем к другому. В одном случае на экране тестера должен появиться значок бесконечности, в другом — некоторое число, которое показывает напряжение на диоде в милливольтах. Когда тестер показывает число, то значит, что красный провод подсоединён к аноду.

Измерение и проверка ёмкостей и индуктивности

На тестере ёмкость обозначается буквой С, а индуктивность — L. При измерении ёмкости и индуктивности катушек и конденсаторов их необходимо исключать из электрической цепи.

elektrikdom.com
