Установка сифона на раковину : пошаговая инструкция

Установка сифона на раковину — своими руками

Установка  сифона на раковину занимает меньше времени, чем его демонтаж, хотя бы потому, что не приходится возиться с прикипевшими гайками и беспокоиться о том, как не пролить воду из колбы сифона на пол.

Инструменты

  • разводной ключ
  • отвертка

Внимание
Погружная трубка сифона вдвигается ниже уровня воды в колбе, чтобы создать гидрозатвор, иначе запахи из канализации будут проникать в помещение.

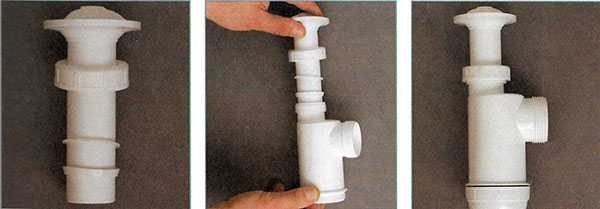

1.Собираем погружную трубу сифона, надев на нее накидную гайку и уплотнения.
2. Вставляем погружную трубку в корпус сифона.
3. Прикрепляем днище.


4.Подсоединяем выпускную трубу сифона.
5.Затягиваем гайку до упора


6.Кладем уплотнительное кольцо на верх погружной трубки сифона.

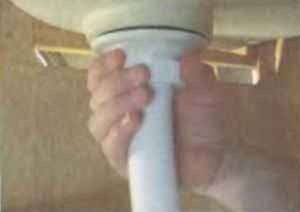

7.Осуществляем монтаж сифона в раковину.
8.Надеваем уплотнительное кольцо на решетку мойки.


9.Вставляем винт-надо поймать им гайку, запрессованную в верх погружной трубки.
10.Затягиваем винт отверткой до упора.
11.Пускаем воду в собранный сифон.


12.Проверяем надежность крепления раковины.

Демонтаж сифона

Все новое когда-нибудь становится старым. Санитарно-технические приборы, в том числе сифон, не исключение. Рано или поздно приходится
снимать старый и устанавливать на его место новый. Как это делается — подробно рассказывается далее.
Если возникла необходимость снять сифон на кухонной мойке например, для капитальной прочистки и промывки, когда он забился так, что средства наподобие «Тирет-турбо» или «Крот» не помогают, или вы хотите заменить вышедший из строя сифон, осуществить это достаточно просто.

Инструменты и материалы

  • разводной ключ (в случае если открутить гайки сифона вручную не удается)
  • отвертка (крестовая или шлицевая — в зависимости от вида крепежных винтов)
  • ведро
  • тряпка (2 шт.)

Совет
Прежде чем открутить колбу сифона, подстелите тряпку или подставьте ведро. Хотя воды в колбе немного, это сократит последующую работу по наведению порядка.
Открутив гайку на выпускной трубе сифона, обязательно заткните мокрой тряпкой трубу, чтобы запахи из системы канализации не проникали в дом.

1 Откручиваем гайку, соединяющую выходящий из сифона шланг, и затыкаем его ветошью. Предварительно под сифон нужно поставить ведро или иную посуду, чтобы вода из него не попала на пол или шкафчик.

2.Откручиваем днище колбы сифона.
3. Сливаем из днища колбы воду.
4. Откручиваем гайку сифона.
5.Снимаем сифон и отсоединяем отводящую трубу.

6. Откручиваем с помощью отвертки винт, крепящий переливную трубу.


7. Откручиваем накидную гайку переливной трубы.
8. Отсоединяем переливную трубу.

9. Выворачиваем винт, крепящий верх сифона с входными патрубками — центральным и боковым.
10. Снимаем верх сифона.



remontfor-you.ru

как правильно собрать и установить

Чтобы обеспечить быстрый отвод грязной воды, под мойкой, раковиной, ванной и душевой монтируется специальный прибор – сифон, который соединяет сантехническое оборудование и канализацию. При правильном подходе установитьсифон для мойки на кухне сможет и непрофессионал. Тем более что для этого не потребуется наличие сложного инструмента. В большинстве случаев можно обойтись своими руками и одной отверткой.

Казалось бы, что может быть сложного в отводе отработанной жидкости? Достаточно к сантехническому прибору подключить отводящую трубу и соединить ее с канализационным отсеком. Тем не менеесифон выполняет не только функцию удаления грязной воды, но и имеет другие предназначения.

Особаяконструкция сифона дает возможность задерживать крупный мусор, предотвращая его попадание в канализационную трубу и уменьшая вероятность засора. Однакоглавная функция данного устройства –образование гидрозатвора длязащиты жилого помещения от неприятного и вредного для здоровья запаха из канализации.

Стоит обратить внимание. Для ванной комнаты обычно применяетсяприбор в виде трубы со специальнымS-или U-образным  изгибом, в котором образуется водяная пробка. Сифон для мойки на кухне имеет более сложное устройство, поскольку его задачей является еще и накопление мусора с возможностью последующей очистки.



Виды сантехнических сифонов

В качестве материала для изготовления такого прибора обычно применяется хромированный металл или пластик (полиэтилен, пропилен, ПВХ). Металлическое изделие, без сомнения, смотрится более солидно и привлекательно. Однако со временем металл даже с гальваническим покрытием может поддаваться окислению. Поэтомудля бытовых целей предпочтительнее использовать пластиковые приборы, которые не поддаются коррозии в процессе эксплуатации, легко очищаются от грязи и более доступны в ценовом плане.

Кухонные сифоны для раковины имеют следующую конструкцию:

  • Патрубок подключения к мойке. С помощью гайки осуществляется фиксация устройства к решетке-фильтру раковины.
  • Патрубок подключения перелива. В некоторых моделях вместе с переливом существует возможность подключения слива стиральной машины.
  • Резервуар сифона (стакан). Главная часть конструкции. Внутри стакана образуется гидрозатвор, а съемная крышка позволяет быстро удалять накопившийся мусор.
  • Отводящий патрубок.Подключается к канализационной трубе для отвода грязной воды.



Устройство прибора бутылочного типа

Даже с учетом более сложной конструкции, по сравнению с трубным сифоном, бутылочный пользуется большей популярностью в быту, поскольку занимает меньше места и легко обслуживается. К тому же при случайном попадании в слив ценных предметов их легко можно достать, открутив нижнюю крышку.

Установить сифон на мойку сможет практически любой хозяин дома. Однако несмотря на относительную простоту сборки и монтажа прибора, к данному процессу следует подойти ответственно.Халатный подход может привести к нежелательным последствиям в виде протечек и появления неприятного запаха из сливного отверстия.

Проверка комплектующих ↑

Основным моментом, которому стоит уделить повышенное внимание перед сборкой сифона для раковины, является герметичность всех соединений. Поэтому в первую очередьнеобходимо удостовериться в качестве резиновых прокладок. Если сифон продается в сборе, нужно его разобрать в присутствии продавца (благо, это сделать несложно) и убедиться в надежностикреплений. Также стоит обратить внимание на наличие возможных дефектов (сколов, трещин, заусенцев и т.п.), которые могут быть причиной протечек.



Перед приобретением важно проверить комплектацию изделия

Правила сборки ↑

Обычно в комплекте с изделием идет подробная инструкция, позволяющая без проблем собрать прибор. Однако даже при ее отсутствии данная задача вполне выполнима. Для этого необходимо придерживаться следующих рекомендаций:

  1. Сифон для кухонной мойки лучше собирать вручную, чтобы контролировать усилие зажима и не нарушить целостность резьбовых соединений.
  1. Перед закручиванием деталей нужно установить на место резиновые прокладки. Для лучшей фиксации можно использовать герметик.
  1. Высота патрубка, который соединяет мойку и стакан, обычно регулируется. Изменяя положение уплотнительной прокладки, можно установить оптимальную высоту сифона.
  1. Затяжку гаек следует выполнять до упора, но при этом не переусердствовать с нажимом.
  1. После соединения всех деталей необходимо удалить излишки герметика (если он использовался) и визуально проверить качество сборки.



Схема сборки сифона для раковины

Крепление к мойке ↑

Если раковина на кухне уже эксплуатировалась, тогда перед установкой нового изделия нужно демонтировать старый сифон. После демонтажа следует очистить поверхность мойки в месте крепления от грязи и коррозионного налета.

Совет. Во время проведения монтажных работ придется открыть канализационноеотверстие. Чтобы не допустить распространения неприятного запаха, канализацию необходимо закрыть временной пробкой, в качестве которой может выступать увлажненная ткань.

Большинство сифонов для кухонной мойки продаются вместе с решеткой-фильтром. В этом случае сначала к мойке крепится решетка с помощью крепежного болта, после чего к ней присоединяется сливной прибор.



Решетка-фильтр для мойки

Подключение к канализации ↑

Чтобы правильно установить сифон под раковиной, отводящий патрубок лучше соединять с основной канализацией с помощью гофрированной трубы. Гибкий отвод позволит выполнить подключение при любом расположении канализационного отверстия. При соединении отвода с отверстием большего диаметра, используется дополнительная резиновая прокладка или специальный пластиковый переходник. Основное требование – слив должен иметь плотное соединение с трубой канализации.

Подключение к канализационной трубе

После завершения монтажа нужно открыть водопроводный кран, установленный в раковине, и проверить герметичность всех соединений. В случае отсутствия протечекпод мойкой в местах крепления сифона работу можно считать выполненной.

Выбирая сливной прибор для раковины на кухне, необходимо учитывать следующие моменты:

  • Диаметр отверстия мойки. В зависимости от модели раковиныданный параметр может быть разным. Поэтому решетка-фильтр, идущая в комплекте ссифоном, должнаиметь соответствующий размер.
  • Подключение другого сантехнического оборудования. Если рядом с мойкой располагается стиральная или посудомоечная машина, которая также требует отвод воды в канализацию, нужно позаботиться о наличии дополнительного вывода для подключения сливного шланга.
  • Габариты прибора. Чтобы закрепить сифон, под мойкой должно быть достаточно свободного места. В условиях ограниченного пространства следует выбирать изделие небольшого размера.
  • Диаметр канализационного отверстия. Желательно подбирать трубу, соединяющую выходной патрубок и канализацию,соответствующего диаметра. В крайнем случае она может быть меньше (тогда понадобится переходник), но никак не больше отверстия.
  • Эстетическая составляющая. Если сифон будет закрыт от внешнего взора, тогда не имеет никакого значения, как он выглядит. При открытом расположении, возможно, более уместным является приобретение хромированного изделия. Хотя в этом случае придется заплатить больше.
  • Стоимость. В действительности, работоспособность прибора не слишком зависит от его цены. Срок эксплуатации металлического сифона для мойки на кухне, конечно, будет более продолжительным, чем пластикового. Однако и последний вполне способен прослужить несколько десятков лет. Поэтому разность в стоимости больше относится к внешней составляющей, чем к функциональности.



Хромированные сифоны – более привлекательные, но и более дорогие

Правильная установка сифона под раковиной является несложной задачей для человека даже с небольшим опытом сантехнических работ. Тем не менее не у всех есть возможность и желание заниматься этим самостоятельно. В таком случае лучше обратиться к профессиональным мастерам.

kitchenguide.su

выбор слива, его виды, конструкция, инструкция по монтажу

Когда во всей квартире, в том числе и на кухне, делают ремонт, важной частью его является смена и правильная установка сантехники. Поставить мойку, унитаз или раковину – это полдела. Важным заданием является присоединение сантехники к центральным трубам, чтобы нигде не было протечек и всё исправно работало. Установка сифона на мойку и другие элементы сантехники является важной деталью.

Главная задача сифона, или гидрозатвора — это защищать жилое помещение от проникновения запахов из канализации. Благодаря его изогнутой конструкции, все неприятные запахи не доходят квартиры. В изогнутой трубе, за счёт такой специальной формы, постоянно находится вода, таким образом, создаётся водяной замок, или гидрозатвор.

Установка сифона на мойку

Гидрозатворы предназначены для установки моек, ванных, душевых кабин, умывальников. Для унитазов существует специальный тип сифонов.

Какие могут быть разновидности сифонов

Классификация гидрозатворов разнообразна. Материалы, из которых производят гидрозатворы, также бывают разными. Самым первым материалом, который начали использовать для этих целей, был чугун. Но подобные сифоны оказались настолько непрактичными, что от подобного материала отказались.

Около 10 лет назад сифоны для кухонной мойки устанавливали из латуни, и это было очень популярно. Подобный материал имеет свои преимущества, так как является достаточно термостойким. В мойку, оснащенную таким сифоном, можно смело выливать жидкости температурой около 100°, и не бояться, что с оборудованием может что-либо случиться. Но вскоре от этого материала отказались, так как на смену ему пришёл пластик, или полипропилен. Латунные гидрозатворы бывают хромированного или стального цвета, и на кухне смотрится подобный агрегат очень дорого и богато.

Сейчас же предпочтительней всего устанавливать пластиковые гидрозатворы. Они имеют простую конструкцию и очень просты в установке.

Такие гидрозатворы имеют ряд больших преимуществ перед остальными:

  • помимо того, что гидрозатвор задерживает неприятные запахи, он не накапливает грязь и жир на своих стенках;
  • материал, из которого изготовлен гидрозатвор, не подвержен коррозии;
  • полипропилен не ржавеет;
  • пластиковые сифоны не будут гнить.

На мойку чаще всего устанавливают гидрозатворы бутылочного типа. Ассортимент подобных сифонов на рынке или в специализированных магазинах представлен широкий, но по внутренней конструкции все сифоны одинаковые. Отводный патрубок у них стандартный: либо 32 мм, либо 40мм.

В зависимости от своей конструкции, сифоны также имеют свою отдельную классификацию:

  • гофрированный;
  • бутылочный;
  • сифон с переливом;
  • сифон скрытый, то есть полностью закрытый коробкой;
  • двойной сифон для мойки или тройной, чтобы была возможность подключить посудомоечную или стиральную машинку. Подобный вид гидрозатвора пользуется большей популярностью, за счёт своей практичности;
  • сифон плоский либо с переливом.

Конструкция сифона

Прежде чем перейти непосредственно к подробному описанию установки гидрозатвора, необходимо выяснить, из каких частей он состоит. Это:

Сифон под мойкой

  1. Решётка для защиты, изготовленная из нержавеющего материала. Нужна такая решётка, чтобы избежать засорения канализационных труб отходами продуктов питания. Такая сетка устанавливается прямо в мойку — туда, куда сливается вода. Подобную решётку вычищают по окончании каждого мытья посуды;
  2. Прокладка из резины большой толщины;
  3. Патрубок выпуска. В этом элементе может быть дополнительный отвод для подключения посудомоечной или стиральной машины;
  4. Соединительный винт, который обязательно должен быть изготовлен из нержавейки. Если такой винт будет стальной, то конструкция очень быстро поломается;
  5. Гайка, которая вставляется в корпус патрубка. Деталь может быть изготовлена из меди, нержавейки или латуни;
  6. Непосредственно сам корпус сифона;
  7. Стяжная гайка из пластика, чтобы не возникло протечек;
  8. Прокладка в форме конуса. Этот элемент должен иметь определённый диаметр и быть проверен на наличие повреждений;
  9. Отвод для канализации.
  10. Гайки, которыми гидрозатвор крепится к канализационному отводу.

Пространство под раковиной

Как нужно правильно устанавливать гидрозатвор

Установить бутылочный сифон на мойку лучше с переливом. Со временем трубы засоряются, а прочищать их не всегда успевают, и тогда вода из сливного отверстия может политься прямо на пол. Сифон с переливом предотвращает выливание воды через края раковины. Его монтаж происходит аналогично всем остальным. А место перелива на мойке бывает в горизонтальном и в вертикальном положении. Продаётся подобный гидрозатвор вместе с двумя патрубками и разными прокладками.

Гидрозатвор для мойки плоский используется, когда под самой мойкой очень мало места, и устанавливать большую конструкцию некуда.

Существуют ещё гидрозатворы с разрывом струи. Подобная установка сифона на мойку производится в заведениях общественного питания: столовых, ресторанах, кафе, буфетах. В таких местах по санитарным нормам запрещено устанавливать стандартные сифоны.

Чтобы установить сифон на мойку своими руками, необязательно владеть профессиональными навыками сантехника. Достаточно знать следующие моменты и следовать чётко по инструкции:

  • собирать гидравлический затвор нужно, начиная с установки пробки снизу. Давление воды в этой точке будет всегда самое максимальное. В магазине обязательно нужно раскрутить сифон и проверить все составляющие части на предмет дефектов или повреждений. Повреждёнными могут быть прокладки, уплотнители или резьба;

    Схема установки сифона

  • резьба подлежит тщательной проверке в месте, где она будет состыковываться с другими элементами гидрозатвора. Никаких дефектов или лишнего пластика быть на ней не должно. Подобное остриё может сделать дырку в прокладке. Любая заусеница приведёт работу конструкции в неисправное состояние. Если найдены подобные недостатки в купленном гидрозатворе, их можно с лёгкостью устранить ножом;
  • прокладку в форме кольца первоначально нужно промазать небольшим слоем герметичного термостойкого клея, и аккуратно уложить в указанное место. Одновременно захватывается резьба пробки, но только её нижняя часть. Корпус закрывается сверху пробкой, которую нужно до упора навинтить;
  • установка сифона на мойку, ванную или раковину завершается проверкой. Проверка заключается в том, что всю установленную конструкцию нужно подсоединить к канализации. Мастера советуют проводить эту операцию в виде жёсткой сборки. Это значит, что подключение и проверка работы гидрозатвора будут проходить с помощью готовой сливной трубы или трубы, которая собрана из отдельных пластиковых фрагментов.

Возможен при проверке системы вариант использования гофрированной трубы с жёсткими патрубками из пластика. Такая труба может растягиваться в длину за счёт складчатой конструкции. На рынке или в специализированном магазине представлены гофры с тремя различными диаметрами: 32, 40 и 50мм.

Гофрированные трубы бывают и стандартных размеров. В их комплектацию входят патрубки с накидными пластинами, через которые происходит подсоединение к сифонной резьбе:

  • с помощью двух прокладок производят монтаж. Их используют для создания между патрубком, сифоном и накладкой герметичных стыков. Прокладку чёрного цвета, которая имеет тиснение в форме кольца, промазывают герметичным клеем и прикрепляют к патрубку выпуска снаружи. Прокладку белого цвета тоже промазывают герметиком, но фиксируют на декоративной накладке сливного отверстия. Если есть незначительный выступ в накладке от сливного отверстия, то в этом месте вода будет застаиваться. Когда раковина хорошая, то в ней обязательно должно быть место, где прокладка утоплена над плоскостью дна;
  • когда завершён монтаж винта крепления и выпускного клапана, нужно удалить остатки герметичного клея. После удаления на выпуск надевают гайку из пластика и конусовидную манжету узкой стороной вниз. Высота манжеты может свободно регулироваться за счёт длины выпускного патрубка;
  • под необходимым углом к трубе канализации фиксируют отверстие выпускного патрубка. Гайку из пластика нужно затянуть до упора, но без помощи инструментов;
  • помощью жёсткой трубы выпуск сифона нужно подключить к канализации. Как было указано выше, для этого можно использовать гофрированную трубу.

Если во время проверки не обнаружено никаких протечек или сбоев, то конструкция установлена правильно.

aqua-sovet.ru

Как установить сифон на мойку или умывальник

Гибкие сливные шланги устанавливаются на кухонные мойки, умывальники, ванны и другое сантехническое оборудование. Гибким сливным шлангом можно заменить устаревший сифон или гибкий сливной шланг на умывальнике или мойке.

Сливной шланг необходимо монтировать так, чтобы образовался гидрозатвор. Высота гидрозатвора должна быть не менее 5 см, этого будет достаточно, чтобы неприятный запах из канализации не проник вам в ванную или кухню. Гидрозатвор делает путем загибания слива в виде крючка, таким образом вода будет стоять и препятствовать попаданию запахов.

Установка сифона на мойку

Шаг 1. Приобретите в магазине сантехники гибкий сливной шланг необходимого диаметра и длины.

Шаг 2. Вложите уплотнительные кольца и прокладки внутрь пластмассовой гайки на конце сливного шланга. Если прокладок и уплотнений в комплекте нет забудьте приобрести их отдельно. Заранее уточняйте это у продавца.

Шаг 3. На сливе затяните гайку гибкого шланга. Закручивать следует осторожно, иначе вы можете сломать пластиковую гайку.

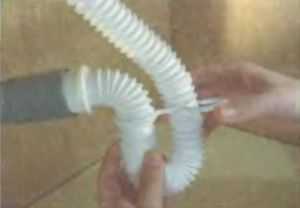

Шаг 4. Вставьте муфту плотно в сливную трубу и придайте шлангу форму сифона (сделав гидрозатвор) — согните его крючком, так чтобы был перепад высот и образовалось место для гидрозатвора.

Шаг 5. Наденьте на сливной шланг специальный фиксатор, который идет в комплекте, чтобы шланг сохранил форму и гидрозатвор не распрямлялся.

Какой слив у вас, пластиковый сифон или из нержавейки? Пластиковый имеет гофрированную форму, а значит может задерживать нечистоты, из нержавейки как правило это стальные трубки через которые стоки хорошо уходят в канализационный стояк.

Автор: Сергей Юшков,
написано статей: 836.
Комментировал: 428.

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать.
Не забывайте делиться полученной информацией с друзьями.
