Бойлер косвенного нагрева — принцип работы, схемы, видео
Бойлеры косвенного нагрева отличаются от всех других источников теплой воды тем, что эта конструкция не имеет своего нагревательного элемента. Нагрев воды в такой системе осуществляется за счет воздействия внешних отопительных устройств. Это может быть котел, центральное отопление или солнечные батареи.

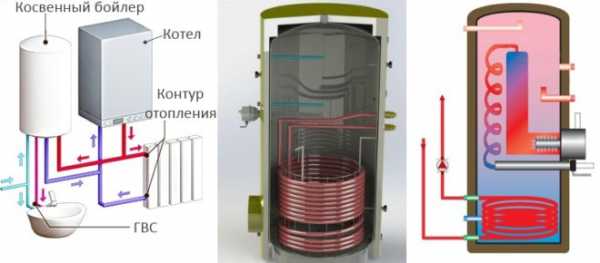

Принцип работы бойлера косвенного нагрева
Отличительной особенностью принципа работы бойлера косвенного нагрева заключается в том, что это устройство работает только вместе с внешними источниками отопления. От этого источника по змеевику, расположенному внутри бойлера, подается теплоноситель. Благодаря работе насоса, теплоноситель циркулирует и тем самым обогревает находящуюся в бойлере воду. Вся система закрывается теплоизоляционными материалами (пенополистиролом или полиуретаном) чтобы уменьшить тепло потери.
Холодная вода поступает в резервуар бойлера через трубы водоснабжения. Специальные патрубки служат для подключения к источнику подачи теплоносителя. Пройдя весь цикл по змеевику, источник тепла возвращается в отопительную систему через выходной патрубок. При выборе бойлера, следует руководствоваться мощностью источника отопления, если это значение будет недостаточным, вода не будет успевать нагреваться до нужной температуры.

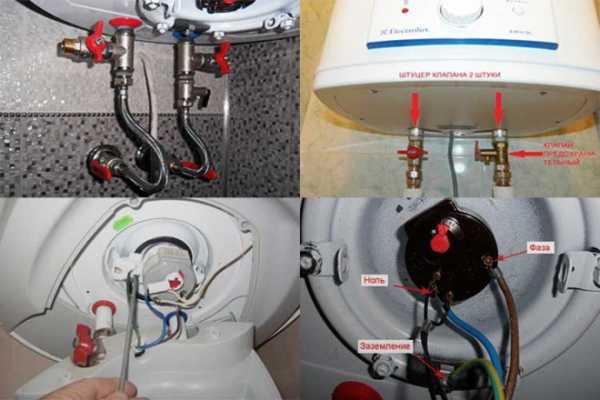

Подключение к водоснабжению
Для бесперебойной подачи теплой воды следует строго соблюдать правила подключения бойлера косвенного нагрева. Основным нюансом подключения является то, что холодная вода обязательно должна подаваться снизу, т.е. входной патрубок подключается внизу бойлера. Однако существуют бойлера, где вход к подаче холодной воды находится сверху – это значит, что вода идет через всю систему до нижней точки.
Что касается выхода горячей воды, то он расположен, как правило, вверху. Патрубок забирает верхние слои воды, которые всегда самые горячие в баке. Благодаря подобной системе, водоснабжение горячей водой будет осуществляться до тех пор, пока в резервуаре не останется ни грамма теплой воды, только после этого пойдет холодная.

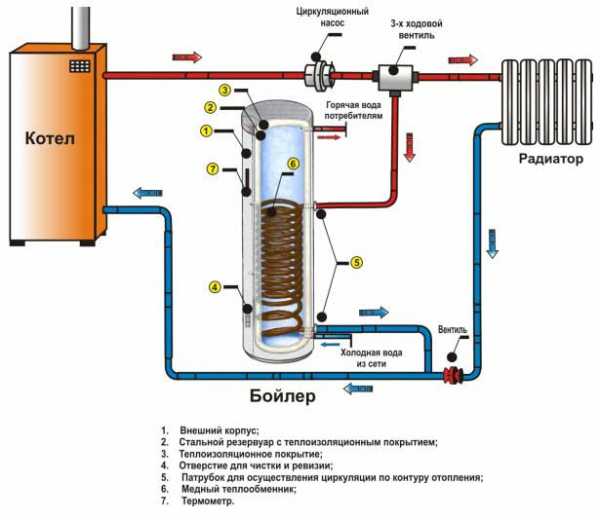

Схема подключения
Обвязка бойлера косвенного нагрева может осуществляться собственными руками, но для этого нужно знать некоторые особенности подключения. Змеевик, по которому осуществляется движение теплоносителя от источника, представляет собой спиральную трубу, проходящую по всей длине бойлера. Под воздействием выталкивающей силы насоса, теплоноситель проходит по контуру и в холодной воде охлаждается до определенной температуры. После нескольких циклов температура змеевика выравнивается с температурой воды внутри бойлера, в этот момент срабатывает реле, размыкающее электрическую цепь в электронасосе.
Как только температура воды понизится до определенной отметки, цепь вновь замыкается и подача горячего теплоносителя в змеевик возобновляется. Для большей эффективности нагрева и уменьшение энергетических затрат, подключать змеевик нужно сверху к источнику теплоносителя. В противном случае теплоноситель не охлаждался бы до максимального значения, проходя в конце своего пути теплые слои воды, из-за чего понижался бы КПД. Внизу приведена типовая схема подключения бойлера косвенного нагрева к источнику тепла и его соединение с потребителями теплой воды.
Преимущества бойлера косвенного нагрева
Среди большого числа преимуществ бойлеров косвенного нагрева, многие отмечают отсутствие энергозатрат. Однако это утверждение не совсем верно, энергетические затраты присутствуют, за счет охлаждения теплоносителя, но они в несколько раз меньше чем, при использовании бойлеров, работающих от электричества или других источников энергии. Кроме того, мощность у бойлеров косвенного нагрева больше, чем у многих аналогов, а значит вода может нагреваться намного быстрее. Это преимущество позволяет подключать бойлер к нескольким потребителям горячей воды, например, одновременно смеситель в ванной и на кухне.
Главные преимущества бойлера косвенного нагрева:
- Уменьшение энергозатрат;
- Большая производственная мощность;
- Быстрота нагрева;
- Простота подключения;
К недостаткам бойлеров данного вида можно отнести, то что они зависят от подключаемых источников тепла. Например, если в этом качестве выступает отопительная система, то в летнее время она не будет работать.
В таком случае, приходится пользоваться электричеством, для этого практически все модели бойлеров оборудуются электрическими ТЭНами.
Бойлеры косвенного нагрева незначительно превосходят по цене электрические аналоги аналогичного объема. Еще одним недостатком можно считать расход энергии для отопления помещения на нагрев воды. В частных домах эта проблема решается с помощью увеличения подачи топлива. В любом случае, в результате энергопотери окажутся ниже, чем при использовании альтернативных способов получения горячей воды.
Анализируя многочисленные отзывы владельцев бойлеров косвенного нагрева, можно прийти к выводу, что данная система широко востребована. Несмотря на то, что многие сталкиваются с проблемой теплого водоснабжения в летний период года, эта проблема все же решаема.
Даже если конструкцией бойлера не предусмотрен обогрев от электричества, не стоит отчаиваться. Для того, чтобы не тратить большое количество топлива для работы отопительной системы, ее можно перевести в экономный режим. Для этого стоит только перекрыть все отопительные контуры, за исключением того, что подается на бойлер.
Видео: подключение бойлера косвенного нагрева
glav-dacha.ru
Выбор и подключение комбинированного бойлера косвенного нагрева с ТЭНом
В домостроениях наилучшим вариантом при автономном обустройстве отопления и обеспечения горячей водой является комбинирование этих систем. Потому, что нагрев воды для нужд хозяйства с помощью горячей воды отопления, позволяет не расходовать дополнительной энергии на эту процедуру.
Для гарантирования горячего водоснабжения в теплые периоды года, когда отопление не работает, в эту объединенную систему встраивают либо газовую горелку или ТЭН.
Содержание:
- Конструкция и схема работы
- Комбинированный бойлер косвенного нагрева с ТЭНом
- Варианты подключения
- Достоинства комбинированных моделей
- Недостатки комбинированных моделей
- На что обратить внимание при выборе
Конструкция и схема работы
Конструктивно такой нагреватель выполнен в виде бака, с расположенным внутри змеевиком или другим подобным рекуператором, который использует теплоноситель, параллельно подключая его к контуру котла отопления.
Поэтому когда бойлер включен в работу, то в змеевик-рекуператор подается теплоноситель из системы отопления. При этом, чем больше площадь змеевика-рекуператора, тем выше эффективность водонагревателя, а значит и скорость нагрева самой воды.
Считается, что более совершенной системой косвенного нагрева является конструкция, которая скомпонована по принципу «матрешки» или из вложенных друг в друга емкостей. При этом теплоноситель поступает во внешнюю емкость «матрешки», а вода для нужд хозяйства – во внутреннюю.
Схема обвязки бойлера может быть представлена и с учетом вышеописанной его конструктивной особенности.
При этом при осуществлении обвязки следует придерживаться таких правил:
- холодная вода должна быть подключена снизу бака;
- с верхней части емкости обеспечивается выход горячей воды;
- в середине емкости с водой располагают патрубок для осуществления рециркуляции воды;
- теплоноситель должен поступать сверху к низу. Это дает возможность повысить эффективность водонагревателя, так как теплоноситель начинает более интенсивно нагревать воду, находящуюся в верхней части емкости, именно там, где идет ее отбор для использования в хозяйстве.

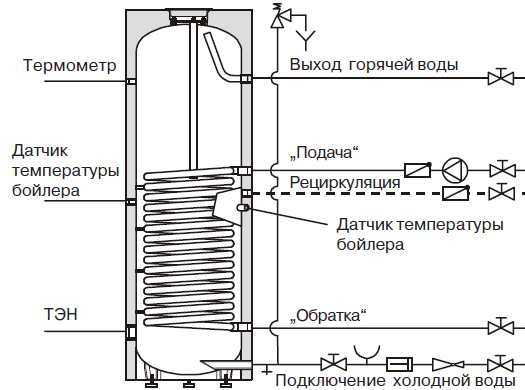

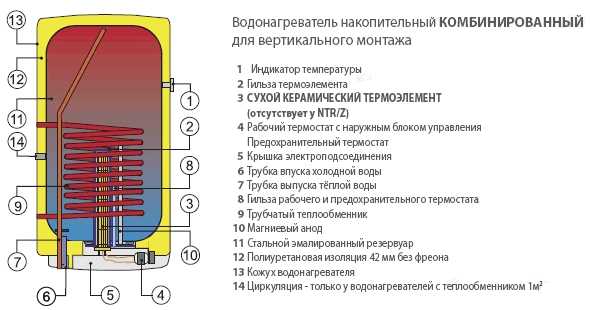

Комбинированный бойлер косвенного нагрева с ТЭНом

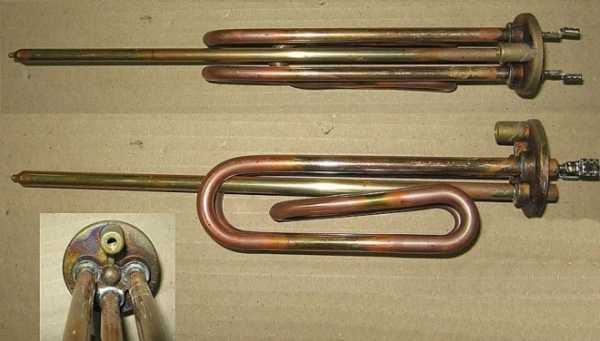

Бойлер комбинированного типа отличается от классической схемы водонагревателей тем, что в его конструкцию включают ТЭН. Таким образом, в зимнее время этот бойлер будет выполнять функции косвенного нагрева, то есть нагрева хозяйственной воды от котла системы отопления, а летом, когда отопление не работает – будет выполнять функции водонагревателя прямого электрического нагрева.
Комбинированный бойлер – это изолированная от потери тепла емкость. Она наполнена водой, предназначенной для расхода в хозяйстве, где внутри расположен змеевик с теплоносителем, который подается из котла, нагревая «хозяйственную» воду и ТЭН для нагрева этой же воды, когда отопление не работает.
Варианты подключения
Существует несколько вариантов подключения (обвязки) комбинированного бойлера:
- обвязка с использованием, так называемого трехходового клапана;
- подключение по схеме возвратной циркуляции;
- подключение с применением двух насосов;
- обвязка с помощью гидравлической стрелки.
Что касается подключения с трехходовым клапаном, то такая схема реализуема лишь, в том случае, когда отопительная система имеет ответвление в виде контура нагрева для бойлера.
Причем бойлерный контур имеет преимущественное значение, что значит, когда температура в бойлере окажется ниже установленной пользователем на термостате величины, то трехходовой клапан по сигналу от термостата переключается на преимущественную подачу теплоносителя на нагрев бойлера. Это продолжается, пока вода в бойлере не нагреется, после чего опять же по сигналу термостата кран направляет теплоноситель на отопление.
Этот вариант подключения может быть реализован и по схеме возвратной циркуляции, которую применяют с целью получения горячей воды сразу, не ожидая, слива остывшей в трубопроводе жидкости, что дает существенную экономию расхода воды.
Обвязка с 2-мя насосами
Два насоса при реализации этой обвязки необходимы для того чтобы уравновесить потоки теплоносителя контуров отопления и водонагревателя, которые подключаются к котлу параллельно.
Так как вода в бойлере нагревается быстро, то периодические включения нагревателя почти не сказываются на работе отопления.

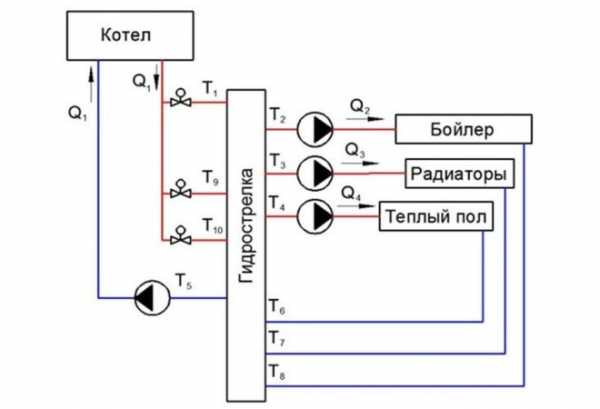

Обвязка с применением гидравлической стрелки
Когда отопление, кроме комбинированного нагревателя имеет несколько потоков одного контура для обеспечения, например, нагрева батарей, пола, лоджии и т.д., то для обеспечения одинаковой температуры теплоносителя в потоках применяют гидравлическую стрелку в виде камеры, которая компенсирует колебания соседних потоков одного контура.
Это довольно сложная обвязка, поэтому чтобы ее реализовать без профессионалов не обойтись.
Достоинства комбинированных моделей
Помимо того, что комбинированные модели нагревателей могут использоваться в зимнее время в качестве агрегатов косвенного, а летом, как нагреватели прямого нагрева, они обладают преимуществами:
- долговечности;
- экономичности эксплуатации;
- возможности работы на любых доступных для пользователя видах энергии: электричество, газ, а также популярной для применения возобновляемой энергии. В данном случае нагреватель можно подключить к солнечному коллектору;
- такие нагреватели обеспечивают горячее водоснабжение даже при наличии нескольких водозаборов, если конечно правильно просчитана потребность и в соответствии с этими параметрами выбрана емкость и производительность нагревателя.
Недостатки комбинированных моделей
Что касается недостатков комбинированных агрегатов, то они заключаются в следующем:
- требуют установки дополнительного оборудования в виде насосов, трехходовых кранов, гидравлических стрелок;
- как правило, такие агрегаты требуют постоянного электроснабжения;
- требуют проведения инженерных расчетов и определения оптимальной схемы обвязки с учетом конкретных условий эксплуатации еще до покупки агрегата;

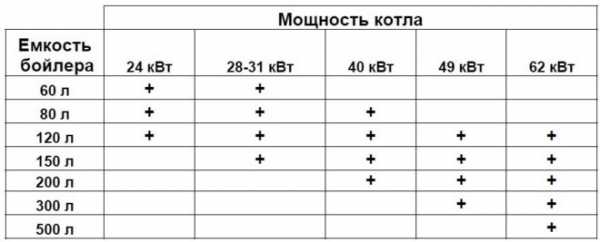

- зависимость производительности комбинированных моделей от мощности отопительных агрегатов.
На что обратить внимание при выборе?
Первым делом выясняют, из чего сделан бак нагревателя. Предпочтение нужно отдавать бойлерам, емкости которых изготовлены из металла, покрытого эмалью, перед нагревателями с емкостями из нержавейки.
Кроме этого, при подборе нужно уделить внимание таким параметрам:
- мощность агрегата, от чего будет зависеть его производительность;
- теплоизоляцию. Чем качественней и толще теплоизоляция, тем экономичней модель;
- типа панели автоматического управления. Она позволяет не только соблюдать температуру горячего снабжения водой, но и значительно экономить ресурсы;
- внешнего вида. Как правило, качественные агрегаты и выглядят красиво;
- стоимости. Тут тоже прямая зависимость от качества.
Комбинированный бойлер косвенного нагрева — конструкция и варианты подключения
Рейтинг: 5 (99.41%) 34vodonagrevatel-boyler.ru
Бойлер косвенного нагрева — зачем он нужен? Что такое косвенный нагрев?
В этой статье разберемся в бойлерах косвенного нагрева. Бойлер (от англ. boiler), еще одно название накопительный водонагреватель ― это утепленная емкость, в которую встроен теплообменник. Конструкция теплообменника бывает разная, как и их количество. Наиболее распространенная конструкция теплообменника спираль.
Бойлер косвенного нагрева — конфигурации
Конфигураций бойлеров около десятка, подбирается она в зависимости от того, какую задачу нужно решить.
Бойлер косвенного нагрева с одним теплообменником устанавливают, если нужно приготавливать горячую воду от единственного источника энергии. Это может быть твердотопливный, электрический или газовый котел с одним контуром.
Бойлер косвенного нагрева Tesy
Бойлеры с двумя теплообменниками монтируют, когда источников тепла – два. Например, у вас установлен твердотопливный котел и солнечные коллекторы.
Читайте также: Как отопить дом дешево без газаИли электрический и твердотопливный котел и так далее, вариантов – масса. В этом случае один источник тепла подключается к одной спирали бойлера, а другой источник ко второму теплообменнику.
Водонагреватель косвенного нагрева Tesy
Принцип работы
Принцип работы я думаю понятен – вода для ГВС нагревается от того источника, который более удобен или выгоден в определенное время. Приведу пример: дом отапливается электрическим котлом и есть гелиосистема. Днем солнце бесплатно нагревает воду, а ночью вода в бойлере нагревается от электрокотла.
Читайте также: Электрический котел для отопления домаМенее распространены бойлеры с теплообменником огромного размера. Такие водонагреватели ставят там, где источник тепла низкотемпературный, например, тепловой насос.
Водонагреватель косвенного нагрева с мульти спиралью
Большая спираль у такого водонагревателя позволяет быстро нагревать воду. Такого же результата можно добиться, если купить водонагреватель косвенного нагрева с двумя теплообменниками и соединить эти спирали в одну с помощью фитингов и трубы.
Также распространены бойлеры с конструкцией бак в баке, это когда вместо спирали установлен меньший бак внутри самой емкости.
Водонагреватель косвенного нагрева Tesy бак в баке
Водонагреватель с конструкцией бак в баке эффективнее, чем водонагреватель со спиральными теплообменниками. Например, бойлер ACV, объемом 300 л., по эффективности производства горячей воды можно сравнить с бойлером Tesy, объемом 500 литров. Это связано с тем, что внутренний бак в бойлере ACV сделан из нержавеющей стали, а теплообменник в Tesy, покрыт специальным композитным материалом. У нержавейки теплопередача больше, поэтому воду нагреть такой бойлер сможет быстрее.
Видео обзор водонагревателя косвенного нагрева Tesy
Зачем нужны бойлеры косвенного нагрева?
Бойлер косвенного нагрева позволяет приготавливать и сохранять горячую воду в процессе своей работы. С помощью бойлера можно получить поток горячей воды в любой точке дома, с постоянной температурой.
У вас есть котел, который греет воду, которая затем идет либо в систему отопления, либо в систему горячего водоснабжения. Хорошо, если у Вас установлен газовый двухконтурный котел, в таком случае бойлер будет решать только одну задачу: дать горячую воду одинаковой температуры каждому потребителю.
Водонагреватель косвенного нагрева 200 литров
Вы купаетесь в душевой, и в это время кто-то включает воду в соседнем помещении (например, кухне), и вас ошпаривает кипятком ― то в этом доме, точно нет бойлера косвенного нагрева.
Читайте также: Бойлер косвенного нагрева TesyВ домах, где несколько санузлов, без бойлера косвенного нагрева получить воду одинаковым напором и температурой просто не возможно. Двухконтурный котел может обеспечить относительный комфорт с двумя точками водоразбора, если их больше, то без бойлера косвенного нагрева обойтись не получится.
Рециркуляция
С помощью бойлера косвенного нагрева несложно сделать рециркуляцию горячей воды. Это нужно там, где точки водоразбора находятся далеко от источника горячего водоснабжения. Простой пример: двухэтажный дом, котельная в подвале, открываете кран с горячей водой в санузле на втором этаже и ждете пару минут, когда появится горячая вода. С реализованной системой рециркуляции ГВС, горячая вода из крана появится через несколько секунд после открытия. Это решение намного повысит комфорт, и значительно снизит общий расход воды, что является экономией.

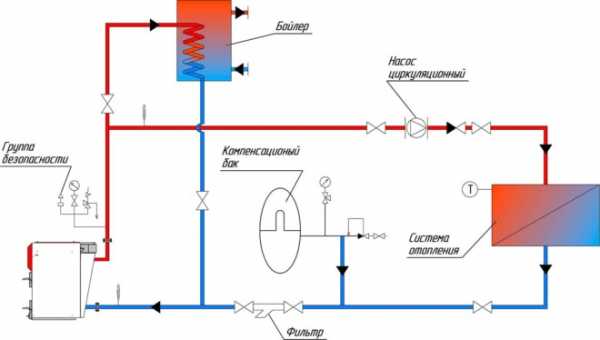

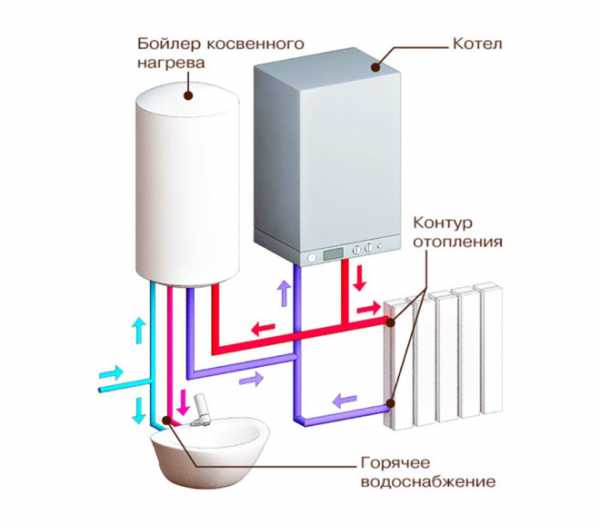

Схема подключения бойлера косвенного нагрева
А если у Вас нет газа, и смонтирован твердотопливный котел, как тогда греть горячую воду? Тоже с помощью водонагревателя косвенного нагрева. В последнее время набирают популярность солнечные коллекторы и панели. Тут тоже применяется бойлер косвенного нагрева, только уже с двумя теплообменниками. Один теплообменник присоединен к котлу, а второй теплообменник присоединен к гелиосистеме. Когда светит солнце, горячая вода в бойлере нагревается солнечной энергией, когда солнца нет, горячую воду нагревает котел.
Схема подключения котла и гелиосистемы
Вы уже догадались, почему такое название — бойлер косвенного нагрева. Потому, что нагрев воды в бойлере осуществляется косвенно, за счет другого источника энергии, котла, солнечного коллектора, теплового насоса и т.д.
Зачем накапливать горячую воду?
Тут масса вариантов, зачем это может понадобиться, но самый главный из них — это недостаточная тепловая мощность источника энергии. Чаще всего с этой проблемой сталкиваются владельцы гостиниц, гостевых домов и т.д. Потребление горячей воды очень большое, а котлы, имеют недостаточную мощность в моменты пиковых нагрузок. Поэтому и используют бойлеры косвенного нагрева, т.к. они при небольшой мощности котла успевают накопить достаточное количество горячей воды (например, ночью).
У вас установлен бойлер косвенного нагрева? Расскажите о своем опыте в комментариях.
Автор
Александр Кузнецов
Facebook TwitterПридумываю, проектирую, строю и автоматизирую системы отопления и водоснабжения. Нужно построить котельную, систему отопления, теплые полы, водопроводы – обращайтесь. Консультирую по электронной почте [email protected], Whats App или Telegram +7 988 354-52-62. Наши работы смотрите на YouTube
Читайте также
geotermica.ru
Подключение бойлера косвенного нагрева: схемы обвязки
Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.
Что такое бойлер косвенного нагрева и какие они бывают
Содержание статьи
Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.
Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

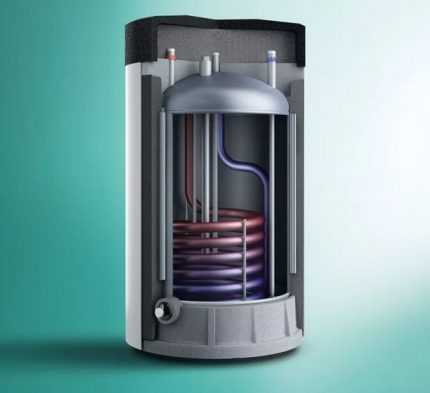

Устройство бойлера косвенного нагрева
Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

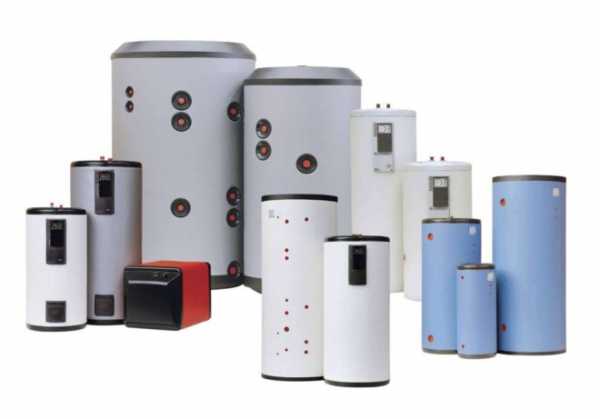

Виды
Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).
Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.
Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
К каким котлам можно подключать
Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.
Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев
Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.
Формы баков и способы установки
Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.
Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.
По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров
При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
Схемы и особенности подключения
Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.
В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.
Схема без приоритета
При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.
Общие правила
Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

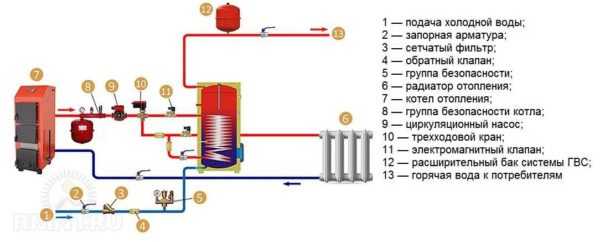

Подробная схема обвязки водонагревателя косвенного нагрева
Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.
На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

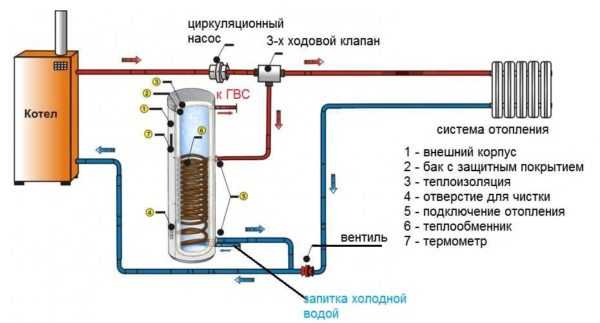

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)
Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.
При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом
При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.
Порядок работы этой схемы такой:
- При поступлении от датчика информации о том, что температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
- Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
- Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.
Как видите, схема проста, ее работа тоже понятна.
Схема с двумя циркуляционными насосами
Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.
Схема подключения к котлу с автоматическим управлением
Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.
Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.
Схема для энергонезависимого котла
В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.
Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.
При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.
Схема подключения водонагревателя косвенного нагрева в гравитационную систему
При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.
В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.
С рециркуляцией теплоносителя
При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.
Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.
Подключение рециркуляционного кольца к специальному выходу косвенника
Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.
Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.
Подключение бойлера косвенного нагрева с рециркуляцией
Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.
stroychik.ru
Бойлер косвенного нагрева своими руками: устройство самодельного бойлера
Наличие водопровода с горячей водой – это часть привычного комфорта для современного жилища. Однако не всегда удаётся решить задачу подвода централизованных коммуникаций к загородной недвижимости.
Поэтому владельцы частных домовладений устраивают автономное снабжение горячей водой, используя в качестве источника нагрева отопительный контур. Для решения задачи потребуется всего лишь соорудить бойлер косвенного нагрева своими руками.
Мы расскажем, как сделать полезный в быту прибор. В статье подробно описаны правила установки и подключения оборудования, поставляющего санитарную воду в точки разбора воды. Вы узнаете, как подготовить бойлер к запуску и как ввести его в эксплуатацию.
Содержание статьи:
Устройство бойлера косвенного нагрева
По сути, аппарат представляет собой обычный теплообменник.
Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик.

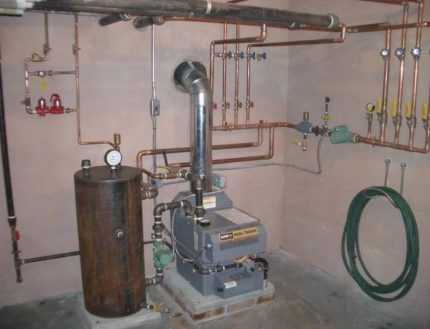

Водонагревательное устройство – бойлер косвенного нагрева – часто используется для организации горячего водоснабжения в условиях частных домовладений, на дачах и в загородных домах
Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя – змеевик.
Через трубчатый змеевик пропускается , а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.
Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом
Схема обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.
Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.
С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата
Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.
Разумно монтировать систему в непосредственной близости от . Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.
Проект и монтаж своими руками
Главная задача на стадии проектирования своими руками – это подбор накопительной ёмкости, которая бы своим объёмом покрывала потребности в горячей воде.
Выбор накопительной емкости
Для большинства случаев эксплуатации системы расчёт потребности делается на 3-4 человека (среднестатистическая семья). Согласно нормативам, одна персона потребляет около 70 л/сут. То есть, для среднестатистической семьи вполне достаточно установить бойлер косвенного нагрева объёмом 200 л. При такой ёмкости потребность удовлетворяется полностью.
Подбору сосуда под переделку его в бойлер косвенного нагрева следует уделить особое внимание. Это должна быть ёмкость крепкая, прочная, не поддающаяся влиянию коррозии
Бак для нагрева холодной воды обычно выбирают под вертикальную установку, но не исключается также вариант монтажа в горизонтальном положении. В качестве бойлерного бака допустимо использовать тару, выполненную из прочных термостойких материалов.
Конечно же, материал тары следует выбирать с учётом его высоких антикоррозийных свойств, допустимого температурного расширения, прочих эксплуатационных характеристик.
Подходящими материалами можно считать:
- алюминий;
- нержавеющую сталь;
- специальные полимеры.
Следует помнить: бойлеры любого типа относятся к сосудам, работающим под давлением. К тому же теплоноситель системы отопления может нагреваться до высокой температуры (90ºС и выше). Исходя из этих свойств бойлерных установок, следует проектировать и строить систему своими руками.
На практике нередко встречаются реально абсурдные конструкции, тоже сделанные своими руками, к примеру, на базе обычной молочной фляги или столовой кастрюли. Таких решений следует избегать.
Такой выглядит пародия на бойлер косвенного нагрева. Сделано своими руками достойно, но для сопоставления с реально надёжным и эффективным устройством необходим совершенно иной подход
Проект бойлера косвенного нагрева, исполняемого своими руками, включает в себя ещё и расчёт трубчатого змеевика. Здесь необходимо рассчитать требуемую тепловую мощность этого устройства, чтобы по результатам расчёта определить длину трубы змеевика и её диаметр.
Расчет длины змеевика
Традиционным материалом для изготовления змеевиков бойлеров является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала обладают высоким коэффициентом теплопередачи.
Эффективность работы змеевика (время нагрева и набор требуемой температуры) во многом зависит от правильного расчёта. Также важно грамотно выполнить монтаж спирали внутри сосуда
Для расчёта необходимых значений на изготовление бойлерного змеевика подойдёт формула:
L = Q / D* (Tг – Тх) * 3,14
Буквенные обозначения здесь:
- L – длина трубки,
- Q – тепловая мощность змеевика,
- D – диаметр трубки,
- Tг – температура горячей воды,
- Tх – температура холодной воды.
Давайте разберем пример, как рассчитать длину медной трубы под спираль мощностью 20 кВт для бойлера косвенного нагрева.
Есть медная труба диаметром 10 мм, приобретённая на рынке в бухте. Под бойлер взят сосуд ёмкостью 200 л. Расчётные значения температур холодной и горячей воды: 15ºС и 80ºС, соответственно.
Требуется определить размер длины медной трубы, достаточный для производства теплообменной трубчатой спирали мощностью 20 кВт. По формуле проводится следующий расчёт: 20/0,01*(80-15)*3,14. Результат расчёта: требуемая длина медной трубы составит 10 метров.
Изготовление и обработка змеевика
Для изготовления змеевика бойлера косвенного нагрева ёмкостью 150-200 литров, как правило, берётся медная или латунная трубка диаметром 10 – 20 мм. Трубка закручивается спиралью с учётом остаточного зазора в 5-7 мм между витками.
Зазор требуется делать обязательно (допускается после намотки раздвигать витки), так как необходима компенсация расширения металла. К тому же при таком исполнении спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.
Пример самостоятельной намотки змеевика для бойлера косвенного нагрева. В качестве барабана применяется полиэтиленовая толстостенная труба. После намотки витки раздвигаются на 1-2 мм
В принципе, медные или латунные змеевики можно отыскать уже готовые для эксплуатации. Например, взять змеевик от какого-нибудь технологического оборудования. Но тогда придётся учесть размеры имеющейся ёмкости и соответствие спирали по мощности теплообмена.
Зачастую выполнить подбор в точном соответствии с параметрами не удаётся. Поэтому дабы не терять драгоценного времени в этом смысле выгоднее изготовить трубчатый спиральный нагреватель самостоятельно.
Изготовить змеевик своими руками без опыта сложно, но такая задача выполнима. Здесь главное – выполнить качественную намотку спирали. Под намотку медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.
Диаметр барабана меньше внутреннего диаметра бойлерной ёмкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, значит, значение диаметра змеевика составит: (500 – 500/10) = 450 мм.

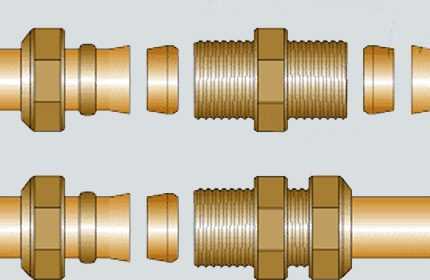

Один из возможных вариантов установки резьбового фитинга на концевой части трубы змеевика. Свободный конец фитинга с резьбой будет входить в отверстие на стенке сосуда
На концевых частях трубки, свитой в спираль, потребуется смонтировать контактные резьбовые фитинги. Для решения этой задачи необходимо:
- Получить ровный срез на концах трубы, обработав их труборезом.
- Надеть на концевые части трубы обжимные гайки.
- Обработать края трубы развёрткой.
- Установить фитинги и плотно подтянуть их к трубе гайками.
Не обязательно применять исключительно резьбовые двухсторонние фитинги. Если есть навыки пайки медных труб и соответствующий инструмент, можно методом пайки установить односторонние резьбовые фитинги.
Также в зависимости от материала корпуса сосуда, не исключается вариант пайки непосредственно к стенкам ёмкости. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется по причине сложной технологической операции.
В собранном на фитингах или спаянном виде, теплообменный элемент (змеевик бойлерный) уже можно считать готовым к установке и последующей эксплуатации. Останется подготовить место для монтажа непосредственно на бойлерной ёмкости и внедрить водяной нагреватель в состав сосуда.
Подготовка бойлерной емкости
Как поместить готовую медную (латунную) спираль внутрь бойлерного бака, если ёмкость цельная? В этом случае придётся аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться на корпусе сосуда болтами.
Посадочные места крышки и бака выравниваются, шлифуются, оснащаются резиновой прокладкой. Между тем внутренний монтаж (и обслуживание) видится более удобным, если на ёмкости сделать две крышки – сверху и снизу.
Пример устройства крышки на сосуде, который используется под бойлер косвенного нагрева. Уплотнение достигается прокладкой и болтовым крепежом по всей окружности
После установки крышки на бойлерной ёмкости проблема с монтажом змеевика внутри бака отпадает сама собой. Теперь достаточно высверлить два отверстия на корпусе сосуда, ориентируясь под расположение концевых частей трубы спирали. Диаметр отверстий должен соответствовать диаметру резьбовой части фитингов с запасом на 1-2 мм.
Резьбовые части фитингов пропускают в отверстия, предварительно установив уплотнительные прокладки. Затем с наружной стороны стенки бака накручивают встречные фитинги и плотно стягивают соединение.
При таком креплении нагревательная спираль вполне устойчива, но дополнительные опоры сделать необходимо. Ход теплоносителя под давлением внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры будут компенсировать дефект.
Вариант перехода от трубок змеевика бойлера к магистральным линиям с теплоносителем системы отопления. Прямые фитинги одновременно исполняют роль крепежа
На корпусе бойлера косвенного нагрева также нужно сделать отверстия для набора и слива воды, запрессовать в них короткие патрубки, а на патрубках смонтировать запорные краны. При желании можно дополнить аппарат стрелочным термометром.
Завершив монтаж всех компонентов, корпус сосуда закрывают снаружи утепляющим материалом. Здесь удачно подойдёт минеральная вата с верхним фольгированным покрытием.
Инструкция по подключению и запуску системы
Первым делом самодельный домашний бойлер косвенного нагрева нужно подключить к магистрали отопления. Там, где применяется автономная отопительная система, в сеть домашнего котла.
Механическое подключение производится при открытой крышке на бойлерной ёмкости. После подключения нужно приоткрыть запорный кран, связывающий с обратной линией теплоносителя, и убедиться в отсутствии протечек как с внешней стороны устройства, так и внутри.
Перед тем, как включить самодельный бойлер косвенного нагрева полностью в работу, рекомендуется провести испытание на герметичность системы. На фото – заводской экземпляр
Если протечек не обнаружено, открывают линию подачи теплоносителя. Необходимо выждать некоторое время, чтобы змеевик прогрелся до температуры системы отопления. В режиме полного нагрева ещё раз внимательно проверить змеевик и все точки соединений на возможные утечки.
Если проверка показала целостность системы, закрывают крышку сосуда и подключают нагреваемой воды. Тестируют систему в режиме реального теплообмена.
Выводы и полезное видео по теме
Бывший в употреблении газовый баллон часто используют для изготовления самодельных устройств. Представляем видеоролик о том, как из корпус баллона сделать БКН.
Здесь описан всего лишь один вариант из всех возможных, которые существуют и удачно применяются. Нужно отметить, что вариантов самостоятельных конструкций бойлеров косвенного нагрева имеется немало.
К примеру, вместо цилиндрической накопительной ёмкости используются прямоугольные сосуды. Намотку спирали змеевика делают не однослойной, а многослойной. Дополняют водяной нагреватель электрическим тэном. Конструкторские замыслы не имеют границ.
Хотите поделиться собственным опытом в изготовлении бойлера косвенного нагрева или полезными сведениями по теме? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же задавайте вопросы, высказывайте мнение и размещайте фото.
sovet-ingenera.com
7 лучших бойлеров косвенного нагрева — Рейтинг 2018 года (Топ 7)
Горячая вода за чужой счет
Бойлеры косвенного нагрева создают нужную температуру налитой в них воды за счет других теплоносителей. Например, воды или антифриза, нагретых котлами, системой центрального отопления и так далее. Плюсы от применения подобных накопительных водонагревателей способны по достоинству оценить и обладатели городских квартир, желающие заметно сократить суммы в счетах за ГВС и электроэнергию.
Какие же бойлеры косвенного нагрева могут считаться лучшими?
Некоторые важные критерии выбора бойлеров косвенного нагрева
Объём бака
Этот параметр подбирается схожим образом с электрическими «накопителями», зависит от количества активных пользователей и целей. Только в данном случае значение будет иметь ещё и мощность подключаемого котла, температура теплоносителя в отопительной системе.
Конструкция теплообменника
Могут быть применены:
- Трубчатый змеевик. Один – в стандартном формате, два – в моделях с возможностью подключения к альтернативному источнику тепловой энергии;
- Бойлеры с системой «бак в баке». Состоят из двух ёмкостей (обычно из «нержавейки») разного размера, вставленных одна в другую. Внутренняя заполняется так называемой санитарной водой, вторая содержит теплоноситель, обеспечивающий нагрев.
Материал бака
Существует 3 варианта:
- нержавеющая сталь;
- эмалированная сталь;
- титановое покрытие.
Чаще всего встречаются первые две разновидности. В любом случае важны антикоррозионные свойства материала, а для большей надёжности следует обратить внимание на наличие магниевого анода (особенно в случае выбора менее дорогого бойлера с эмалированным баком).
Поддерживаемое рабочее давление
Данный параметр можно увидеть в спецификации. В зависимости от модели диапазон варьируется от 6 до 11 бар (обычно 6-7).
Очень важный показатель для тех, кто ставит бойлер в квартире. Отечественные водопроводные системы отличаются скачками давления, иногда превышающими норматив вдвое, а предохранительные клапаны могут засориться. И чтобы не клясть ни в чём не повинного производителя, есть резон установить редуктор на входе и спокойно радоваться безупречной работе бойлера без каких-либо протечек.
Наличие ТЭН
Как бы ни был хорош и экономичен косвенный водонагреватель, а иногда отопление может попросту отсутствовать. Тогда актуальны комбинированные модели с добавлением электрических (газовых) элементов нагрева. Проще говоря, модель с теплообменником и ТЭН, при недоступности подачи теплоносителя извне, способен работать как обычный накопительный электрический водонагреватель.
Лучшие бойлеры косвенного нагрева только с теплообменником
Надёжная и востребованная модель от итальянского производителя, являющегося одним из признанных лидеров на рынке отопительной и водонагревательной техники. Ценник не назовёшь доступным, зато качество используемых материалов и сборки не вызывает сомнений. А, следовательно, есть все основания рассчитывать на долгую и эффективную работу. Объём внутреннего бака – 150 литров, материал – нержавеющая сталь DUPLEX с повышенной стойкостью к образованию коррозии. Термоизоляция из пенополиуретана сокращает тепловые потери до минимума. Немаловажная особенность конструкции – трубчатый теплообменник «змеевик в змеевике», обеспечивающий быстрый и равномерный нагрев. Водонагреватель прочный и не особо тяжёлый, выполнен в цилиндрическом дизайне, подходит и для настенного, и для напольного размещения, оборудован точным термостатом. Серия бойлеров косвенного нагрева из нержавеющей стали Baxi Premier plus включает бытовые модели на 100-300 литров и промышленные на 400-2500. Основные плюсы:
Минусы:
| 9.8 / 10 Рейтинг Отзывы Хороший бойлер косвенного нагрева для домашней мини-котельной. Лично мне объёма и производительности хватает, а экономия за счёт сокращения энергозатрат после электрических водонагревателей просто колоссальная. |
Данный бойлер является типичным представителем чешской техники. Надежный и неприхотливый, он отлично подойдет для использования на территории России с её непростыми коммунальными условиями. Водонагреватель подключается к отопительному контуру твердотопливного или газового котла. Благодаря специальной системе трубок, через которые циркулирует теплоноситель, подогрев воды до 800 осуществляется за 17 минут. Основные плюсы:
Минусы:
| 9.7 / 10 Рейтинг Отзывы Работает более двух лет, проблем не возникает. Дизайн не ахти, с установкой пришлось попотеть, но нагрев воды происходит достаточно быстро. |
Бойлер косвенного нагрева от компании Gorenje является представителем бюджетных моделей. Его качество в целом соответствует цене, поэтому чудес ждать не стоит. С другой стороны, в данной ценовой категории трудно найти бойлер косвенного нагрева лучше. Оснащается эта модель бойлера баком на 120 литров (при среднем расходе его хватает на 5-6 человек). Вода нагревается довольно быстро. Вес устройства составляет 60 кг – несколько многовато. Основные плюсы:
Минусы:
| 9.6 / 10 Рейтинг Отзывы За эту цену лучший бойлер. Возникли некоторые сложности при подключении, так как подводка должна располагаться сверху, а у нас это неудобно. |
Водонагреватель косвенного нагрева, актуальный для пользователей, обладающих либо планирующих к покупке газовые, электрические или чугунные напольные котлы одноимённого производителя мощностью до 100 кВт. Последние являются устройствами очень востребованными, а потому присутствие в рейтинге лучших бойлеров косвенного нагрева модели Protherm FE 200/6 BM абсолютно оправдано. Чешский производитель предлагает качественный и надёжный бойлер с номинальным объёмом 184 литра. Внутренняя поверхность бака для воды имеет эмалированное покрытие для защиты от коррозии, а для усиления эффекта и уменьшения образования накипи конструкция дополнена титановым анодом. Трубчатый теплообменник размещён в нижней части бойлера, благодаря чему обеспечивается быстрый нагрев и приличный запас горячей воды. Производительность – до 32.5 л/мин, за сохранение тепла отвечает полиуретановая изоляция. Максимально поддерживаемая температура воды – 80°С, при превышении которой срабатывает защита от перегрева. Основные плюсы:
Минусы:
| 9.5 / 10 Рейтинг Отзывы Приобретался бойлер в комплект к одноконтурному котлу того же бренда для полноценного обеспечения частного дома горячей водой. Справляется весьма неплохо. Правда, места занимает немало, но при наличии хозяйственного помещения – не беда. |
Лучшие комбинированные бойлеры с теплообменником и ТЭН
Gorenje GBK 150 ORRNB6/ORLNB6 24 500 По-настоящему эффективный и технологичный бойлер от словенского бренда. Водонагреватели Gorenje серии GBK легко способны развеять миф о несовместимости таких понятий, как пресловутое европейское качество, отличная функциональность и доступная цена. Рассматриваемая модель оборудована стальным баком на 141.5 литра с покрытием из сверхчистой эмали. Антикоррозионные свойства усилены за счёт применения увеличенного магниевого анода. В качестве нагревательных элементов выступают:
Управление – электронное. Доступны режимы защиты от замерзания, ECO. Есть интересная функция «Антилегионелла» – при отсутствии нагрева выше 65°С в течение 2 недель, бойлер самостоятельно доведёт воду до температуры, при которой нейтрализуются болезнетворные бактерии. OR в названии модели — маркировка электронного блока управлении. У производителя есть похожая модель Gorenje GBK 150 RNB6/LNB6 с механическим управлением, но мы рекомендуем именно модель с электронным управлением — как более современную. Основные плюсы:
Минусы:
| 9.8 / 10 Рейтинг Отзывы Водонагреватель отличный. Он для меня в первую очередь косвенного нагрева, а ТЭНы нужны при отсутствии отопления. Если используете в квартире, ставьте редуктор и ничего у вас не протечёт из-за превышения давления и гидроударов. |
Вместительный и относительно недорогой комбинированный водонагреватель от известного чешского производителя. Предназначен для настенного монтажа и способен обеспечить бесперебойную подачу горячей воды в домах или объектах с централизованной системой отопления. Данный бойлер косвенного нагрева можно смело считать одним из лучших в плане соотношения качества и цены, а не очень большие габариты и вес (72 кг) при хорошем объёме бака в 147 литров положительное впечатление только усиливают. Внутреннее покрытие – эмалированное. Нагрев воды осуществляется двумя способами:
Поддерживаемый диапазон температур – от 5 до 74°С, производительность зависит от мощности внешнего теплового источника. Основные плюсы:
Минусы:
| 9.7 / 10 Рейтинг Отзывы Достойный комбинированный бойлер за приемлемую цену. Характеристики и качество полностью устраивают. Во всяком случае, за год нареканий нет никаких. Ранее на стене висел водонагреватель Drazice меньшего объёма, крепёж полностью совпал. |
Бельгийский производитель представляет комбинированный водонагреватель на основе теплообменника формата «бак в баке» и 2.2-киловаттного ТЭНа на случай отсутствия отопления (например, в летний период). Способ монтажа – вертикальный настенный. Декоративный внешний корпус выполнен из полипропилена. В комплекте с бойлером поставляется панель управления температурой. Внутренняя часть водонагревателя представляет собой две ёмкости разного объёма, вставленные одна в другую. Материал – нержавеющая сталь. Это, безусловно, приводит к удорожанию устройства, зато надёжность, гигиеничность и долговечность не вызывают сомнений. Поверхность ёмкости меньшего размера – гофрированная. Такая конфигурация обеспечивает эффект «самоочистки» от налёта солей жёсткости (по-простому – накипи). Тепловые потери призван уменьшить 30-миллиметровый изолирующий слой из пенополиуретана. Справедливости ради следует отметить, что серия Comfort без электрического нагревателя не менее популярна и может достойно конкурировать в своём классе с лучшими моделями классических бойлеров косвенного нагрева. Основные плюсы:
Минусы:
| 0.0 / 10 Рейтинг Отзывы Небольшой и относительно лёгкий бойлер с внутренностями из нержавейки. Эффективность, на мой взгляд, лучше, чем у традиционных водонагревателей, экономия на счетах за электричество чувствуется сразу. Конечно, не при постоянном использовании ТЭНа. |
Какой бойлер косвенного нагрева лучше купить?
У каждого участника нашего рейтинга найдется свой покупатель. Но при выборе лучшего бойлера косвенного нагрева помните — вода в нем нагревается около получаса. Поэтому объему нужно уделить особое внимание — чтобы воды хватало на нужды всех членов семьи. Для семьи из 3-4 человек обычно нужно покупать бойлер не менее 100, а лучше 150 литров.
Желаем удачной покупки!
www.expertcen.ru
принцип действия, виды, достоинства, схемы подсоединения
Для создания автономной системы горячего водоснабжения в высотных зданиях и частных домовладениях предусмотрено специальное устройство – бойлер косвенного нагрева. В таком случае подогрев воды обеспечивается за счет подключения к другим источникам энергии – центральной отопительной системе, котлу или солнечным панелям.
Содержание статьи
В чем заключаются отличия косвенного и прямого нагрева?
Основным отличием устройств косвенного нагрева от других нагревателей с принципом прямого нагрева (газом, электричеством, твердым топливом) является то, что внутри конструкции бака не предусмотрен автономный нагревательный элемент, который обеспечивает подогрев жидкости.
Конструкция бака в этом случае соединяется с центральным отопительным контуром или альтернативными устройствами обогрева. Это значит, что нагреваться теплоноситель в системе отопления и горячего водоснабжения будет от единого теплового ресурса.
Косвенный водонагреватель достаточно востребован для эксплуатации в загородном доме, даче и бане. Также он может использоваться в городской квартире с автономной системой отопления. Подобные устройства способствуют равномерному, ускоренному и длительному подогреву всего объема жидкости для горячего водоснабжения по сравнению с традиционными накопительными нагревателями.
Особенности работы косвенного нагревателя
Принцип работы устройства определяется его конструктивными особенностями и зависит от внешних энергоносителей. Бойлер оборудован встроенным змеевиком, в котором постоянно циркулирует горячий теплоноситель, поступающий напрямую из отопительной системы. Циркуляция теплоносителя обеспечивает быстрый нагрев воды, находящейся внутри бойлера.
Для снижения теплопотерь в системе горячего водоснабжения предусмотрена дополнительная термоизоляция с использованием безопасных утепляющих материалов – пенополистирола или полиуретана.
Подача холодной воды в косвенный бойлер осуществляется через водопроводные трубы, подключенные при помощи патрубков к корпусу. После завершения полного цикла теплообмена нагретый теплоноситель возвращается в отопительную систему.
Таким образом, при косвенном способе нагрева вода прогревается не ТЭНом, а теплоносителем, поступающим в бойлерный змеевик из внешнего отопительного оборудования.
Разновидности косвенных бойлеров
Современные косвенные бойлеры можно классифицировать по способу монтажа, конструктивному исполнению, наличию нагревательного ТЭНа.
Способ монтажа
- Настенные. Компактные устройства вместимостью до 200 л. Монтаж осуществляется в вертикальном положении на ровные поверхности при помощи металлических кронштейнов. Оптимальный вариант расположения – ванные комнаты или подсобные помещения.
- Напольные. Габаритные приборы объемом от 250 до 1000 л обеспечивают постоянное горячее водоснабжение для большого количества потребителей. Лучшее место для монтажа – котельные и подвальные помещения.
Для небольшого домовладения или городской квартиры рекомендуется выбирать настенный вариант компактного водонагревателя косвенного нагрева. Для коттеджей, частных отелей и государственных учреждений – бойлеры для напольного монтажа.
Форма емкости
Геометрия косвенных водонагревателей для домашнего и коммерческого пользования может быть различной. Производители предлагают емкости цилиндрической, кубической и прямоугольной формы.
Особенности конструкции
Вне зависимости от типа формы, баки могут быть представлены в горизонтальном и вертикальном исполнении. Горизонтальные приборы габаритны и сложны в монтаже, но более практичны в эксплуатации, поскольку позволяют самостоятельно контролировать уровень жидкости в баке. Вертикальные устройства можно установить даже в малогабаритных помещениях, поскольку имеют небольшой объем резервуара.
По конструктивному исполнению бойлеры бывают:
- С одним змеевиком. Моновалентные емкости могут работать только с одним тепловым источником – котлом. Первоочередная задача системы – осуществить подогрев воды в баке, а затем – теплоносителя в отопительной системе. Если летом подобный фактор не имеет особого значения, то в отопительный период при длительном нагреве накопителя общая температура жидкости в системе теплоснабжения может снижаться.
- С двумя змеевиками. Бивалентные накопители универсальны и практичны для любых систем отопления. Для поддержания оптимальной температуры теплоносителя в системе теплоснабжения косвенный бойлер должен подсоединяться к двум разным линиям: одна труба – к ОВ, вторая – к насосному оборудованию.
- С внутренним баком. Подобные устройства не имеют встроенных змеевиков. Функцию нагрева выполняет технологический зазор с нагревательным элементом, установленным между двумя отопительными контурами – внешним и внутренним баком.
Нагревательный элемент
Комбинированные косвенные водонагреватели – устройства со встроенными ТЭНами, оснащаются магниевым анодом или без него. Они обеспечивают подогрев воды в межсезонье в автоматическом режиме без необходимости эксплуатации отопительного газового, электрического или твердотопливного котла.
Для работы могут использоваться нагревательные элементы двух видов:
- Мокрые. Традиционные нагревательные элементы спиралевидной формы, которыми комплектуются различные бытовые приборы. Монтируются в водяной контур бака.
- Сухие. Трубчатые элементы, внутри которых помещена нагревательная нить. Отсутствует прямой контакт с теплоносителем, что обеспечивает их длительный срок службы. Устанавливаются в специальный отсек в корпусе бака.
Плюсы и минусы прибора
К основным плюсам косвенного нагревательного бака (в отличие от прямых накопительных и проточных водонагревателей) можно отнести следующие характеристики:
- Нагрев и аккумуляция большого объема воды.
- Низкие расходы на организацию автономной системы ГВС.
- Независимость от энергоресурсов. Косвенные бойлеры с ТЭНами не перегружают электропроводку в частном доме или квартире.
- Возможность одновременного подключения нескольких точек потребления.
- Поддержание оптимальной температуры нагрева. Устройства отличаются стойкостью к резким скачкам напряжения и напора воды в трубах.
- Универсальность и практичность. Для бойлеров косвенного нагрева воды предусмотрены различные схемы подключения.
- Длительный срок службы при правильном техническом обслуживании.
Имеются у подобных нагревателей и некоторые минусы, которые следует учесть при выборе устройства:
- Существенные габариты и сложность выбора установочного места. Поэтому для одновременного использования отопительного котла и косвенного нагревателя выделяется отдельное техническое помещение.
- Высокая стоимость устройства и проведения монтажных работ (установка с обвязкой + наладка).
- Первый запуск оборудования для нагрева жидкости в системе требует длительного времени. Этот процесс сопровождается снижением температуры теплоносителя в отопительных радиаторах.
Правильный выбор косвенного бойлера
Чтобы правильно выбрать котел косвенного нагрева, необходимо просчитать общий объем потребления воды для конкретного домовладения. Объем определяется количеством проживающих и бытовых потребителей, использующих водные ресурсы.
Выбор объема
Ключевой характеристикой косвенного бойлера является объем, который лучше рассчитывать в индивидуальном порядке. Однако существуют нормы, согласно которым можно определить суточное потребление воды на одного человека (л/сутки):
- Для личной гигиены – от 7 до 16.
- Использование душа – до 80.
- Принятие ванны – от 150 до 190.
- Мытье посуды – от 18 до 25.
Средний показатель расхода воды на человека составляет 90 л/сутки.
Для получения показателя суточного расхода горячей воды замеры показаний рекомендуется проводить утром и вечером, когда проживающие активно используют водный ресурс.
Определение мощности
Мощность – важный параметр, который определяет способность отопительного оборудования к быстрому нагреву воды. При выборе косвенного бойлера следует учитывать мощность отопительного котла или альтернативного теплового источника.
Оптимальное соотношение мощности к объему: 1,5 кВт на 10 литров воды. Если объем бойлера составляет 100 литров, то мощность котла – 15 кВт. Для бака объемом в 200 литров мощность котла составит 30 кВт. Если на горячее водоснабжение используется свыше 40% мощности котла, это приводит к снижению эффективности системы отопления.

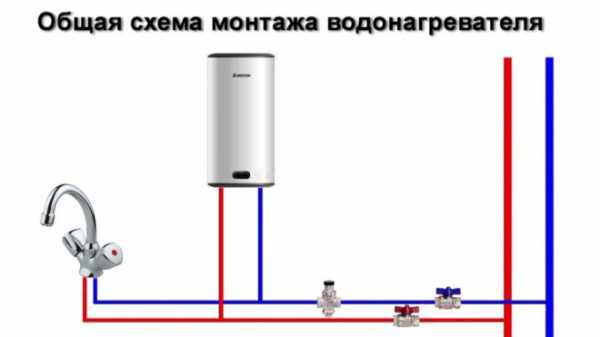

Схемы подключения бойлера
Для самостоятельного подключения косвенного накопителя предусмотрены основные схемы разводки устройств. К типовым схемам относят подключение:
- С трехходовым клапаном.
- С двумя циркуляционными насосами.
- С гидрострелкой.
- С рециркуляцией жидкости.
С трехходовым клапаном
Самой доступной является схема подсоединения бойлера с применением трехходового термостатического клапана. Это предусматривает одновременный монтаж двух контуров: основного для отопления и вспомогательного для нагрева воды.
Трехходовой термостатический клапан своевременно распределяет и регулирует объем нагретого теплоносителя, подаваемого в косвенный бойлер.
Принцип действия системы, подключенной по данной схеме, следующий: при снижении температуры в накопителе ниже оптимального значения клапан направляет часть жидкости для нагрева бойлера, после чего он обратно поступает в отопительный контур.
С двумя насосами циркуляционного типа
Бак косвенного нагрева монтируется в систему с двумя отопительными контурами: горячее водоснабжение и отопление. Для управления отдельным контуром необходимо правильно подобрать циркуляционное насосное оборудование.
Важно! Насос для горячего водоснабжения устанавливается перед насосом для отопительного контура.
Для контроля над температурой нагрева воды насосы подсоединяются напрямую к терморегулятору накопителя. При снижении температуры воды устройство включает насосное оборудование, которое обеспечивает подачу теплоносителя от отопительного контура к бойлеру и в обратном направлении.
С гидрострелкой
Гидроразделитель успешно используется для подсоединения косвенного нагревателя в систему отопления, состоящую из нескольких контуров. Гидрострелка обеспечивает плавное распределение холодных и горячих водных потоков во всех отопительных контурах.
Использование гидрострелки эффективно при обустройстве комбинированной системы обогрева – радиаторов отопления и водяного теплого пола.
Подобная схема подсоединения отличается сложностью и трудоемкостью исполнения, поэтому требует предварительных просчетов и профессионального подхода.
С рециркуляцией нагревающей жидкости
Схема подсоединения предусмотрена для снижения скорости нагрева воды в накопителе при частых ее простоях.
При установке трубы горячего водоснабжения к смесителю прокладывается обратная рециркуляционная труба и монтируется циркуляционное насосное оборудование, подсоединенное напрямую к терморегулятору.
Это обеспечивает постоянную циркуляцию горячей воды, которую можно использовать сразу после открытия водяного крана.
Распространенные ошибки подключения
Часто при подключении водонагревателя косвенного нагрева домовладельцы совершают грубые ошибки, которые приводят к поломке оборудования или его неэффективной работе.
- Неправильное местоположение бойлера. Устройство косвенного нагрева должно монтироваться вблизи котла или на выходе системы центрального водоснабжения.
- Несоблюдение схемы подвода теплоносителя. Чтобы обеспечить эффективность работы косвенного бойлера, должна соблюдаться последовательность подсоединения патрубков входа и выхода: подвод теплоносителя в бак сверху, вывод из бака – снизу.
- Нарушение технологии подключения насосного оборудования. Чтобы предотвратить износ подшипников, моторная ось устанавливается только горизонтально. Кроме того, насос должен оснащаться встроенной защитой от засорения.
Использование грамотно выбранного и установленного накопителя косвенного нагрева – отличное решение для частных домовладений, которое позволит организовать бесперебойную систему горячего водоснабжения и ощутимо экономить денежные средства на ее обслуживании.
gidpovode.ru
