Работает ли диммер со светодиодными лампами – проблемы и нюансы выбора [видео]

Какие лампы подходят для диммера

На сегодняшний день уже многие знают, что в отличие от простых ламп накаливания или галогенных, не все светодиодные лампы диммируются.

Но если вам все же требуется управлять яркостью светодиодного освещения, как обычно происходит выбор таких ламп и светильников под диммер?

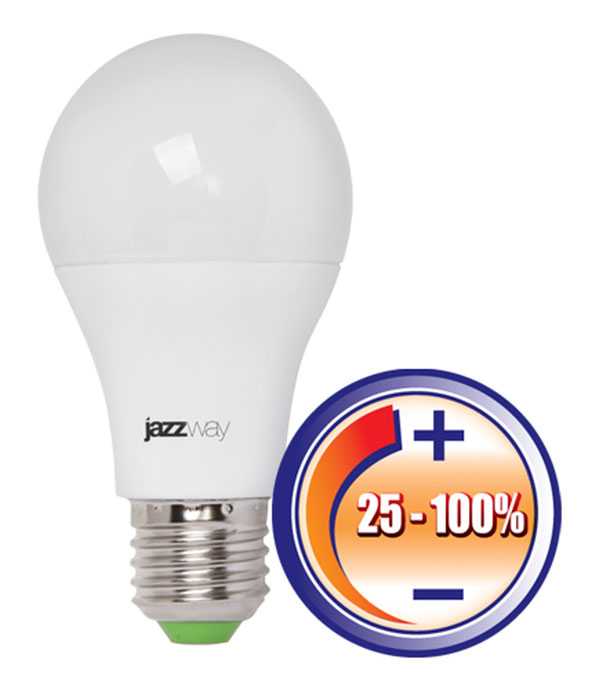

Прежде всего мы смотрим на упаковку. На ней обязательно должен стоять специальный значок dimmable.

Такие лампы будут стоить немного дороже обычных светодиодных. В обычных, драйвер компенсирует колебания напряжения до оптимального рабочего тока.

Поэтому, если вы подключите простой Led светильник к диммеру, то он все равно будет светить с постоянной яркостью, как бы вы не выкручивали ручку. В крайнем случае лампочка начнет моргать.

Какой бы навороченный и современный диммер вы не покупали, исправить ситуацию у вас не получится. Хотя есть и редкие исключения.

Когда обычная светодиодная лампа диммируется?

Иногда обычная светодиодная лампа все таки может подавать «признаки» регулировки яркости, даже если она и не предназначена для этого. Это касается в первую очередь дешевых китайских экземпляров.

В них ставят самый примитивный драйвер, без какой-либо защиты от перегрузок по току и перепадов напряжения. Именно такой недостаток конструкции и позволяет им случайным образом диммироваться.

Причем в очень узких и ограниченных пределах. Для остальных светодиодных ламп, такое в принципе невозможно. Поэтому лучше всегда ищите в магазинах модели со значком Dimmable.

Кстати, тут же действует и обратное правило — если вы не собираетесь регулировать яркость своего светильника, то вам нет никакого смысла переплачивать и приобретать именно диммируемые экземпляры. Имейте это в виду.

Есть лампы, которые вроде бы диммируются, но плохо. При этом некоторые умельцы пытаются схитрить, и включают в цепь параллельно соединенных, плохо регулируемых светодиодных экземпляров, одну обычную лампу накаливания.

Такая схема сильно влияет на общее сопротивление, особенно при изменении температуры накала вольфрамовой нити. Эта особенность позволяет в определенных случаях расширить диапазон диммирования светодиодных лампочек.

Однако срок службы у такой схемки и ее отдельных элементов, будет далек от заявленного производителями. Большинство ламп в скором времени могут просто выйти из строя.

Филаментные лампы и диммер

Помимо привычных светодиодных ламп на основе SMD, в последнее время стали популярны так называемые филаментные и им подобные лампы. Они своим внешним видом очень похожи на простые лампочки накаливания.

Этим кстати подкупают и вводят многих в заблуждение. Большинство думает, что они приобретают полноценную замену «лампочки Ильича», только более экономичный и долговечный вариант.

Однако это по прежнему та же самая светодиодная лампа, и она подчиняется тем же самым законам и правилам диммирования, как и ее собратья.

При этом, если вы все же подобрали диммер для такого источника света, и собираетесь им заменить все свои лампы накаливания, не забывайте о существенных отличиях и не совсем приятных эффектах.

То, что большинство светодиодных ламп при уменьшении яркости начинает сильно мерцать и у них резко возрастает коэффициент пульсаций, ни для кого уже не является секретом.

Но при этом многих до сих пор удивляет, что подключив к диммеру современный светильник, они не получают такого же комфорта и эффекта теплоты, как от обычных лампочек накаливания.

Изменение цветовой температуры

При максимальной мощности лампочка будет светить как и положено, согласно ее характеристикам. А вот при диммировании и уменьшении яркости, вы получите совершенно другой свет чем ожидали.

Дело в том, что цветовая температура лампы накаливания, при диммировании существенно изменяется. И своим зрением вольно или невольно вы это замечаете.

Она вовсе не остается постоянной в районе 2700К, а уходит в предел 1500К. И только при максимальном накале, будут выдаваться те самые 2700К.

Причем, если на лампочку подается повышенное напряжение более 220В (240-250В), то и эти самые 2700К в максимуме она не выдаст.

А вот светодиодные такого «фокуса» повторить не могут. Является это недостатком или преимуществом, сказать сложно. Но факт остается фактом.

При уменьшении яркости, светодиодные лампы светят иначе чем мы привыкли. И вы своим зрением будете это ощущать. Не будет той самой «ламповости» и уюта.

Получается, что даже при выкручивании диммера на самый минимум, свет в них излучается такой же температуры, как и заявлен на упаковке или корпусе.

Если указано, что цветовая температура данного экземпляра 2700К, то таковой она и останется. Не важно какой диммер вы к ней подключите.

Визуально отличие очень сильное. Свет получается более белым. Вот вам наглядный пример.

В одной люстре одновременно вкручены простые лампочки накаливания (справа), и одна светодиодная (слева). У всех одна температура и эквивалентная мощность. Вот так светится люстра на максимуме.

Как видите разницы практически нет. А вот так, эта же самая люстра светится на минимуме выкрученного диммера. Результат, что называется на лицо.

Особенно это будет заметно, если вы будете использовать диммер для превращения простого светильника в ночник. В этом случае лучше не экономить и выбирать настоящие ночные светильники, дающие полноценный приглушенный и комфортный свет в спальне.

Чтобы как то повлиять на ситуацию, в последнее время стали массово выпускать светодиодные лампы с температурой 2000К. Некоторые производители даже придают стеклянной колбе оранжевый оттенок.

Все это как раз таки и связано с попыткой добиться максимального сходства, с так полюбившимися нам старыми добрыми лампочками накаливания.

Даже большинство винтажных светодиодных ламп, внутри которых имитируется спираль накаливания, тоже идут с такой температурой.

Минимальный уровень яркости

Еще одним неприятным моментом является то, что у большинства экземпляров вы никогда не добьетесь равномерного снижения яркости, вплоть до нулевых значений.

Светодиодными лампами нельзя сделать такой минимальной освещенности помещения, какой можно добиться еле светящейся вольфрамовой нитью. То есть, при самом максимальном выкручивании диммера (в сторону уменьшения), все равно будет наблюдаться достаточно видимый поток света.

Захотите его снизить еще больше, а у вас ничего не выйдет. Далее свет просто выключится.

Кроме того, не забывайте что разные диммеры и лампочки, имеют каждый свой минимальный уровень.

Вроде бы проверили светильник в магазине и вам все понравилось. Принесли его домой, включили через свой домашний регулятор яркости, а картинка при этом совершенно другая.

Несовместимость диммера

А еще бывает несовместимость отдельных видов ламп с некоторыми видами диммеров.

Это может быть связано с разницей принципов диммирования. Фаза синусоиды в одном устройстве отсекается по переднему фронту Leading edge (R, RL), а в другом по заднему Trailing edge (RC, RCL). Соответственно в одном случае лампа будет нормально работать, а в другом нет.

Ознакамливайтесь с характеристиками и проверяйте все надписи еще в магазине.

Еще одно отличие, которое уже касается именно филаментных ламп заключается в том, что они загораются немного позже. Причем не только обычных лампочек, но даже позже других своих собратьев светодиодных.

Крутишь регулятор с самого минимума, а они не зажигаются. И только при достижении какого-то значения, начинает появляться свет.

Фактический интервал диммирования у них несколько короче, чем у других видов. Поэтому, если уж собрались покупать филаментные лампы, то и ищите под них специальные регуляторы яркости.

Почти на любом диммере можно поймать положение, когда лампочки начинают как бы моргать. Это происходит из-за их нестабильной работы в нижнем и верхнем пределах регулирования.

Лампы отдельных производителей даже начинают трещать в крайних точках регулировки. Все эти проблемы можно решить настраиваемыми диммерами. В них можно выкинуть определенный диапазон и настроить микроконтроллер под нужный режим работы.

Экономят ли диммеры электроэнергию

Еще одним мифом является экономия электроэнергии при использовании регуляторов яркости. В первую очередь это касается ламп накаливания.

Большинство пользователей до сих пор считает, что если оставить в светильнике обычные лампочки накаливания и выкрутить диммер на 50%, то и за свет вы заплатите в 2 раза меньше. Это не совсем так.

Чтобы снизить яркость лампы накаливания в 2 раза, нужно понизить напряжение примерно на 80%. При этом сила тока уменьшится незначительно, из-за нелинейного сопротивления нити накала.

Фактическая потребляемая мощность светильника в этом случае будет 75-80% от изначальной. Света вы получите в 2 раза меньше, а сэкономите всего лишь жалкие 20%.

Поэтому единственно реальная экономия достигается не димммированием, а заменой простых ламп на светодиодные.

Больший срок службы

Положительным моментом и преимуществом постоянной работы светодиодов в режиме пониженной яркости, является увеличение их срока службы.

Например, если изначально взять лампочку в два раза мощнее чем вам было нужно, и выкрутить диммером ее на требуемую яркость, такой светильник 100% прослужит не только заявленный заводом срок, но и гораздо дольше.

А вот с галогенными лампами ситуация может быть противоположной. Кроме того, диммирование приводит к уменьшению тепловыделения.

Исходя из вышеизложенного, специалисты всегда рекомендуют покупать диммеры и лампы под них в одном магазине, с наглядной проверкой на совместимость их функций. В этом случае вы 100% не столкнетесь ни с какими сюрпризами и неприятностями.

svetosmotr.ru

Можно ли подключить диммер к светодиодным лампочкам. Диммер что это такое

Сейчас регулярно вместо обыденных выключателей ставят диммеры. Они бывают различные и у этих приборов есть как плюсы, так и минусы. Перед его покупкой вам нужно понять, что это диммер и с какими лампами возможно его применять, чтоб потом не выбросить деньги на ветер.

За прошедшие пару лет было создано огромное количество модификаций диммеров и их функции более не ограничиваются обычным регулированием яркости. Современный диммер — хорошее средство автоматизации осветительной сети, с развитием электроники их работа стала практически идеальной, а недочеты были сведены к наименьшему количеству.

Диммер – это малогабаритный прибор, который дозволяет управлять светом. Иным словом — светорегулятор. При помощи него задается нужная яркость освещения в комнате. В случае если вы читаете газету, то возможно устроить свет по яснее, ежели укладываете спать малыша, то возможно устроить освещение наименьшим. Регулирование света исполняется конфигурацией выходного напряжения либо частотной скважности тока.

Имейте в виду, что данную регулировку любят не многие лампы и это считается его минусом. Но несмотря на все вышесказанное его использование дозволяет сберегать электричество и продлевает срок эксплуатации самих ламп, что считается обязательно его плюсами. Естественно при желании им возможно управлять и иной нагрузкой, но данное изредка практикуется.

Для того, чтобы выбрать регулятор (диммер) освещения необходимо определиться, а что собственно он будет регулировать?

Вас в первую очередь, при выборе диммера, должно интересовать количество и тип лампочек, установленных в люстре, и их суммарная мощность.

Сразу хочу заметить, что компактные люминесцентные лампочки c патронами как у ламп накаливания или люминесцентные длинные лампы пока не позволяют регулировать яркость и соответственно вопрос выбора модели диммера отпадает.

Лампы накаливания.

Наиболее простыми для регулировки считаются простые лампочки. Немного труднее управлять трансформаторными галогеновыми лампами, как для обычных, так и для электрических трансформаторов.

Лампачка работает поскольку электрический ток проходит через ее нить накала, которая греется и начинает сиять. Данные лампочки, как и их наиблежайшие родственники — галогенные лампы (на самом деле, эти же лампы накаливания, но с прибавлением вовнутрь пробирки галогенсодержащих соединений для предупреждения улетучивания материала нитей накала), считаются более утилитарным видом лампочки, так как работают с хоть каким диммером. Они плохо переносят очень высокое напряжение, но довольно неплохи при соответственном его уровне. По откликам тех покупателей, которые желали сберечь электроэнергию и прирастить срок эксплуатации ламп накаливания с помощью внедрения диммеров, это получается прекрасно. Почти все пользователи сообщают о том, что лампочки накаливания имеют все шансы с дешевыми диммерами работать аналогично хорошо, как и с продвинутыми моделями. Они тускнеют практически полностью, когда ручка диммера пребывает в положении чуть повыше отключенного.

Люминесцентные лампы.

У данных ламп внутри пробирки присутствуют пары ртути. Генерируемое ними при нагреве уф-излучение возбуждает люминофор, которым снутри покрыты стены пробирки, чтоб излучать заметный свет. Некие пользователи в собственных откликах сообщают о том, что в нижней доли спектра регулировки диммера их лампы просто отключаются. Все дело в том, что они используют малогабаритные люминесцентные лампы, не созданные для применения с диммерами: в случае если домовладелец установит невысокое напряжение через это приспособление, лампа просто выключится, но не потускнеет. Чтоб возможно было применять диммер с такой лампой, она обязана иметь диммирующий балласт, о чем должно быть обозначено на упаковке. Некие обычные диммеры станут совместимы с такой лампой, но не многие из них. Покупатели обязаны постоянно избирать диммер 220В с указанием производителя о сопоставимости его с люминесцентными лампами.

Светодиодные лампы.

Механизм работы диммеров для светодиодных ламп состоит в том, что яркость осветительного прибора изменяется с помощью конфигурации импульсов тока сети. Изменяется ширина импульсов, но не мощность. Диммер действует на принципе отсекания амплитуды напряжения.
При работе диммера со светодиодными лампами неотклонимым считается присутствие дросселя в осветительном приборе. Эти диммеры рассчитаны на наименьшую мощность сравнивая с обыкновенными лампами.
Чтобы в обычной системе освещения была вероятность регулировки яркости светодиодных ламп, основные изготовители выпускают лампы с таковой возможностью, о чем непременно рассказывается и в паспорте на лампу, и на упаковке.

Выбор лампы

Простые лампочки имеют все шансы тускнеть от нулевой отметки до Сто процентов, а люминесцентные и светодиодные невозможно эксплуатировать ниже 10-20% номинального значения их яркости, и домовладельцы не сумеют с ними достигнуть значения полного удобства. Также, люминесцентным и светодиодным лампам потребуется наиболее дорогой и непростой светодиодный диммер. Но в длительной возможности они гар

levevg.ru

Диммирование светодиодных ламп / LampTest corporate blog / Habr

Для регулировки яркости ламп накаливания давным-давно был изобретён диммер — простое электронное устройство, меняющее яркость лампы за счёт «обрезания» части синусоиды сетевого напряжения.

Лампа накаливания проста, а светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут диммируемые светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.

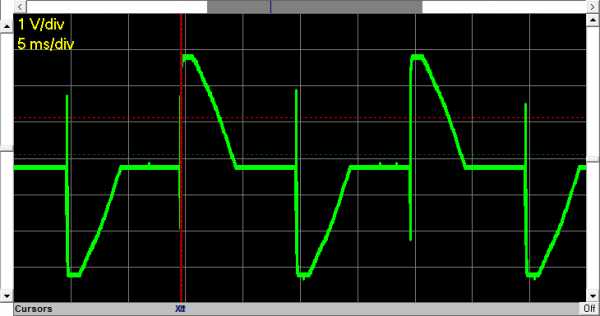

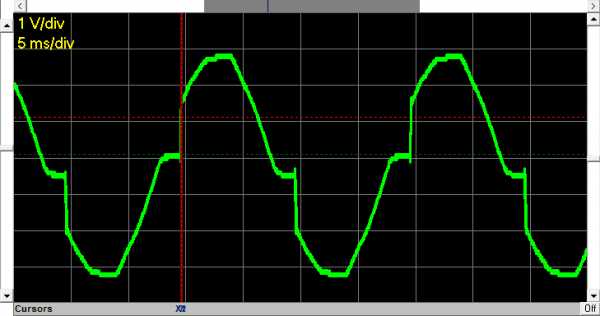

Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.

Диммер «отрезает» кусок синусоиды. При половине яркости остаются «половинки» синусоиды в каждом полупериоде.

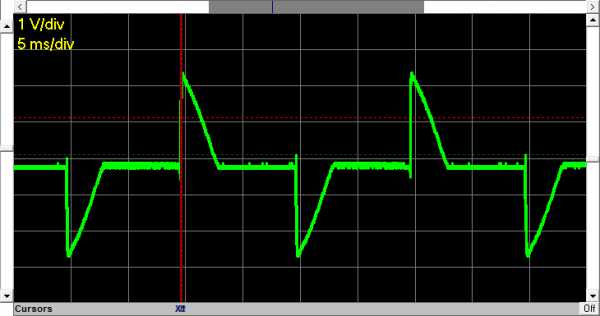

При минимальном уровне яркости остаются только маленькие «хвостики».

Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.

Все диммеры с двухпроводным подключением не могут «открываться» полностью — для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии». На максимальной яркости осциллограмма на выходе диммера выглядит так.

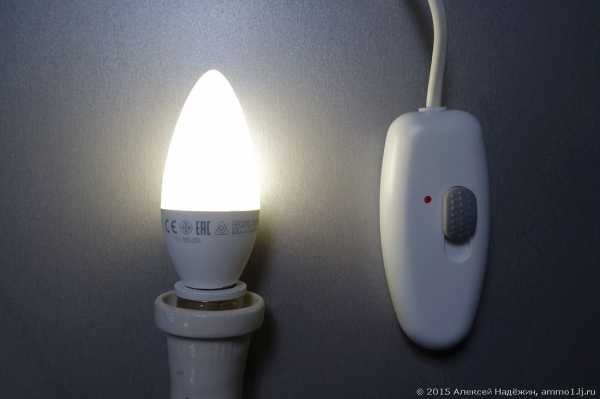

Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с определённого момента регулирования или мигать при попытке диммирования. Регулировать яркость позволяют диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.

При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.

Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.

При этом светодиодные диммируемые лампы светились довольно ярко.

Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше. Если нить лампы накаливания на минимальном уровне регулировки чуть светится тёмно-красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.

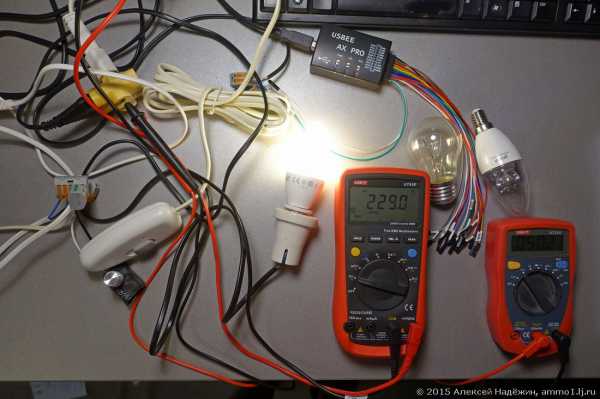

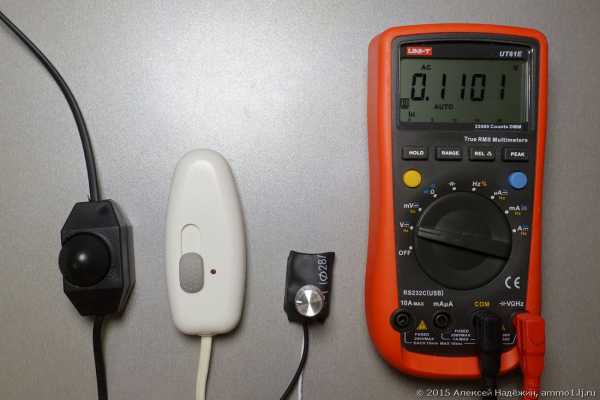

Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил True RMS мультиметром напряжение на выходе.

Чёрный китайский диммер на проводе — 98 В.
Диммер IKEA — 66 В.
Китайский диммер с блестящей ручкой — 46 В.

Максимальный уровень у всех диммеров тоже разный:

В сети — 228 В.
Чёрный китайский диммер на проводе — 211 В.
Диммер IKEA — 221 В.
Китайский диммер с блестящей ручкой — 220 В.

Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снижать яркость до 5%, а некоторые только до 20%. Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.

Ещё одна проблема при диммировании светодиодных ламп — звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.

Ещё одна проблема — несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы. У меня в комнате стоит выключатель Univex с диммированием и управлением пультом. Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.

Последняя проблема — несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз. Например из шести ламп в люстре при включении могут зажечься только пять или четыре, а при повторном включении зажгутся все шесть. Причина скорее всего в помехах, вносимых диммером. У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:

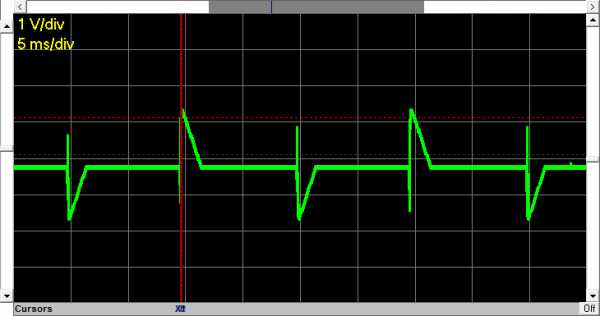

Вполне возможно, что импульс помехи влияет на работу электроники ламп.

Выводы:

1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;
2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы никогда не будут гореть на полную яркость;
3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;
4. Возможна несовместимость модели ламп с моделью диммера;
5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.

p.s. Вот так я провожу выходной. 🙂

p.p.s. На сайте lamptest.ru появились реквизиты для финансовой поддержки проекта, кроме того теперь можно заказать тестирование любой лампы из любого интернет-магазина.

upd.: Помимо простых диммеров, отрезающих передний фронт синусоиды (leading edge), существуют диммеры, отсекающие задний фронт (trailing edge) и диммеры на ШИМ. Мне пока такие не встречались. Спасибо Илье Савинкину за подсказку.

© 2015, Алексей Надёжин

habr.com

Какой нужен светодиодный диммер | sma:hem

Выбор и установка диммера для светодиодных ламп — простое дело, если знать о нескольких подводных камнях. Например, что не все диммеры и лампы совместимы друг с другом. Или как подобрать диммер, который будет диммировать лампу без ограничений.

Подойдет ли обычный диммер для светодиодных ламп?

Это зависит от того, какой именно обычный диммер вы собираетесь использовать. Есть два основных вида: «диммер по переднему фронту» (leading edge dimmer) и «диммер по заднему фронту» (trailing edge dimmer). Полное название — «диммер с регулированием фазы, отсекающий передний/задний фронт волны» — ни о чем не говорит обычному человеку и лишь описывает принцип работы устройства.

В чем же разница и как их отличить? Простого способа нет, тем более если диммер уже установлен в стену. Лучший способ — проверить в инструкции. Первый может называться также «диммером по переднему краю», incandescent dimmer, triac dimmer, forward phase dimmer или SCR dimmer. Второй может быть назван «диммером по тылу», electronic dimmer, electronic low voltage dimmer, ELV dimmer, или reverse phase dimmer.

единый диммер
по переднему и заднему краю

|

«Диммер по переднему краю» — самый распространенный, он создавался для диммирования ламп накаливания и галогенных ламп. Теоретически его можно использовать с диммируемой светодиодной лампой, но нужно заранее убедиться, что диммер и лампа совместимы. Если не сделать этого, можно столкнуться с множеством проблем.

«Диммер по заднему краю» распространен меньше, но лучше подходит для светодиодных ламп, хотя создавался изначально для диммируемых флуоресцентных. Он позволяет избежать многих проблем, присущих диммерам по переднему краю, но и здесь необходимо заранее убедиться, что ваши диммер и лампа будут совместимы.

Но выбор диммера — это только половина дела, нужно еще правильно подобрать лампу. «Диммируемая лампа» вовсе не значит, что она будет работать с любым диммером. Как правило это подразумевает, что лампа может поддерживать диммирование, при соблюдении определенных условий.

Откуда такие сложности? Все дело в том, что в электросети используется переменный ток напряжением 200 вольт, а светодиоды работают от постоянного тока напряжением 12 или 24 вольта. Внутри светодиодной лампы находится маленький преобразователь — драйвер, который превращает ток от электросети в постоянный ток для диодов. Когда лампа подключена к диммеру, перед драйвером встает новая задача — правильно понять поступающие от диммера команды и правильно изменить мощность лампы. Совместимость диммера и лампы как раз и означает их способность понимать язык друг друга.

Что будет, если купить диммер и лампу, не проверив совместимость?

Большинство проблем с диммерами связаны с тем, что они создавались не для светодиодных ламп. Например, «диммер по переднему краю» придумали для ламп накаливания — они потребляют большую мощность, а нить внутри них остывает и гаснет постепенно.

Если вместо лампы накаливания вкрутить светодиодную, диммирование может просто не сработать. Потому что даже минимального тока, на который можно установить диммер и на котором лампа накаливания еле горит, светодиодной лампе может хватить, чтобы светить на полную яркость. Ведь лампа накаливания потребляет 70 ватт, а светодиодная — 7. Поэтому необходимо всегда проверять минимальную нагрузку диммера.

Кроме того, диммер иногда поддерживает в сети небольшой ток, который нужен ему для собственной работы. На лампе накаливания это никак не отражается, а маломощной светодиодной может хватить для того, чтобы зажечься — и она будет слабо светить, даже когда выключена («призрачное свечение»).

Электрический ток в обычной сети переменный, то есть поступает на лампу не непрерывно, а рывками — по 50-60 включений-выключений каждую секунду. Мы не замечаем этого, потому что за мельчайшие паузы между порциями электрического тока нить внутри лампочки не успевает остыть и погаснуть целиком — и светит ровно. Светодиод гаснет и вспыхивает мгновенно, и если он плохо сбалансирован с диммером, то может начать мерцать или звенеть.

Постепенное остывание и нагревание нити в лампе накаливания также обеспечивает плавное диммирование. Плохо подобранный диммер и светодиодная лампа могут привести к тому, что свет будет диммироваться рывками.

«Диммер по заднему краю» гораздо лучше приспособлены для работы со светодиодными лампами, например они не создают мерцания и звона, больше соответствуют мощности светодиодных ламп и обеспечивают плавное диммирование. Обратная сторона в том, что поскольку такие диммеры устроены намного сложнее — они стоят дороже.

Однако выбирая «диммер по заднему краю», тоже нужно обращать внимание на совместимость. Иначе вы можете купить коробку ламп, ни одна из которых не будет работать так, как вам того хотелось. Тем более что некоторые производители конструируют лампы, предназначенные для «диммеров по переднему краю» (из-за их распространенности). С «диммером по заднему краю» такие лампы могут начать звенеть и мигать.

Какой диммер точно будет работать со светодиодной лампой?

диммируемая
умная лампа

|

Диммер и лампа будут корректно взаимодействовать, если производители подтверждают их совместимость. Обычно создатели диммеров и ламп, крупные электротехнические компании, проводят специальные тесты и по их результатам публикуют специальные таблицы совместимости на своих сайтах.

Безупречно диммируются светодиодные лампы, которые управляются радиосигналом (так называемые «умные лампы»). Такие лампы вкручиваются в светильник, как любые другие, но для их диммирования используются специальные беспроводные диммеры, которые не требуют подключения к электросети и не меняют поступающий на лампу ток.

То есть у обычной диммируемой лампы яркость меняется в зависимости от того, как диммер меняет поступающий от электросети ток. На умную лампу электрический ток от сети поступает всегда один и тот же, а ее яркость меняется исключительно за счет работы собственного драйвера.

Используемый для управления такой лампой диммер — специальное устройство, которое выглядит так же, как обычный выключатель или диммер, но работает на батарейках. Такой диммер не нужно подключать к электросети, его можно установить в любом удобном месте, а для управления лампой он использует радиосигналы на специальных частотах — Wi-Fi, Z-Wave или ZigBee. Специальный микрочип внутри умной лампы распознает эти сигналы и меняет яркость, включает или выключает свет. Особенность таких ламп еще в том, что управлять ими как правило можно не только с выключателя, но и со смартфона или компьютера, в том числе удаленно — даже на расстоянии в сотни километров через интернет.

www.smahem.com

виды, схема подключения, возможность регулировки

В последние годы светодиодные источники света уверенно вошли в жизнь человека. Особенно это коснулось вопросов декорирования помещений и придомовых территорий при оформлении ландшафтного дизайна. Для управления работой led устройств используется специальный прибор — светорегулятор, который получил название диммер для светодиодных ламп.

Что такое диммер и зачем он нужен

Диммер – это электронный прибор, используемый для управления работой светодиодных источников света посредством изменения их яркости свечения в соответствии с выбранным режимом.

Возможность изменения интенсивности свечения позволяет использовать подобные приборы не только как коммутационные, обеспечивающие включение и отключение источников света, но и расширяет их функциональность. Например, позволяя использовать диммеры в системах «умный дом», что, в свою очередь, снижает затраты, связанные с расходами на использованную электрическую энергию.

На отечественном рынке светотехники регуляторы освещения представлены достаточно широко, что дает возможность выбрать модель в соответствии с конкретными критериями и личными предпочтениями к содержанию ↑

В чем различия диммеров

Востребованность подобных светорегуляторов обусловлена не только удобством их использования, но и разнообразием предложений на рынке светотехнических изделий.

Диммеры различаются по техническим характеристикам, исполнению, типу монтажа и возможностям регулировки яркости свечения led источников света.

По техническим характеристикам

Как и любое электротехническое устройство, диммеры имеют технические характеристики, определяющие условия их использования. Основные характеристики:

• электрическая мощность: должна соответствовать мощности подключаемых к прибору светотехнических устройств;
• напряжение питания: определяет схему включения прибора в электрическую сеть, соответствующую ее характеристикам (220 Вольт переменного тока или 12 Вольт постоянного тока).

Модель выключателя для скрытой проводки, совмещенная с диммером

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! При выборе диммера имейте в виду, что его мощность должна быть больше суммарной мощности подключаемой нагрузки на 25-30%. Это позволит избежать повреждения прибора при его эксплуатации, вызванной его перегревом.

По типу монтажа

Как и прочие электроустановочные изделия, диммеры бывают нескольких типов, определяющих способ их монтажа. Типы диммеров:

1. Накладные – устанавливаемые на поверхности стены или иной ограждающей строительной конструкции, предмете мебели или элементе декора, установленном стационарно.
2. Встраиваемые – монтируются в специальные коробки, предназначенные для установки розеток и выключателей при скрытой прокладке электрических проводов, или в специально изготовленные под них ниши.

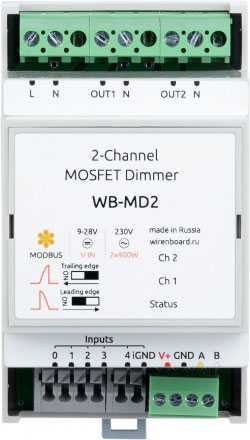

3. Модульные – размещаются в электрических шкафах и монтируются на DIN-рейку, предназначенную для установки электротехнических приборов.

Модель регулятора с сенсорным управлением

По исполнению

Тип исполнения электронного устройства определяет способ управления подключаемых к нему источников света.

При освещении помещений и декорировании придомовой территории по типу управления диммеры классифицируются следующим образом:

• механические – управляются нажатием на клавиши, размещенные на внешней поверхности прибора;
• сенсорные – в качестве элементов управления выступают сенсоры;
• акустические – работают по звуковому сигналу;
• беспроводные – оснащаются пультом дистанционного управления, позволяющим задавать режимы работы удаленно.

Приборы для управления работой led ламп механического исполнения могут оснащаться не только клавишами, но и поворотными механизмами, посредством которых задаются режимы свечения источников света.

Беспроводные модели оснащаются пультами дистанционного управления, работающими по инфракрасному каналу связи

Важно! Беспроводные модели диммеров являются наиболее функциональными для led ламп. Они позволяют регулировать режимы работы по радиоканалу посредством использования Wi-Fi и различных электронных средств связи (смартфон, планшет и т. д.).

По способу регулировки

Возможность использования пульта дистанционного управления значительно облегчает управление светодиодными источниками света

Изменение силы свечения led источников света может быть осуществлено несколькими способами:

1. Аналоговый – основан на изменении силы тока в питающей цепи.
2. Широтно-импульсная модуляция – сила тока остается неизменной, но задается время нахождения светодиода под напряжением и регулируется длительность его включения в работу.
3. Фазовая отсечка – работает по отсечению синусоиды напряжения, подаваемого к источнику света. При срезе фазы в начале синусоиды режим работы называется диммирование по переднему фронту, а при срезе в конце – диммирование по заднему фронту. Практика показывает, что срез фазы по заднему фронту больше подходит для регулировки яркости обычных недиммируемых светодиодных ламп. Это отображено в следующем видео.

к содержанию ↑

Особенности регулировки разных типов ламп

Разные типы ламп предполагают различные схемы управления их работой. Так, для ламп накаливания и галогенных аналогов, рассчитанных на рабочее напряжение 220 Вольт, возможен лишь вариант изменения подаваемого напряжения. Это приводит к изменению силы свечения источника света. Для устройств с рабочим напряжением 12 Вольт постоянного тока изменение светового потока осуществляется посредством ШИМ-РЕГУЛЯТОРА, способного плавно менять выходное действующее напряжение без увеличения или уменьшения его амплитуды.

Диммируемые светодиодные лампы — что это такое

Led-лампы, оснащенные устройством, позволяющим плавно регулировать их свечение, называются диммируемыми светодиодными лампами.

К сведению! Светодиодные источники света, оснащенные диммирующими устройствами, внешне никак не отличаются от аналогов, не оснащенных подобными устройствами. Наличие возможности регулировки лампы указывается в ее маркировке обозначением dimmable.

При выборе диммирующей лампы необходимо тщательно изучать ее маркировку

Лампы, не имеющие в своей конструкции диммера, работают только в двух режимах: включено и выключено. А при наличии диммирующего устройства они способны регулировать силу свечения в соответствии с заданными значениями (как правило, от 10 до 100 %).

Какой диммер нужен для обычных светодиодных лампочек

При выборе регулятора для led источников света критериями станут следующие показатели:

• технические характеристики – электрическая мощность и рабочее напряжение;
• тип прибора (его назначение) – для ламп накаливания, галогенных или светодиодных ламп;
• конструкция – определяет тип исполнения, способ регулировки и место размещения.

Для того, чтобы не ошибиться с выбором регулятора, необходимо руководствоваться приведенными выше критериями

При выборе конкретной модели необходимо помнить, что несоблюдение вышеозначенных критериев может привести к следующим негативным последствиям:

• перегрев прибора, если превышена мощность подключаемых к нему источников света;
• невозможность выполнения требуемых настроек или сохранения их в памяти устройства негативно сказывается на функциональности регулятора;
• конструкция диммера не позволяет его разместить в выбранном месте установки в связи с особенностями элементов крепления, предусмотренных конкретной моделью.

 Можно ли регулировать яркость светодиодных ламп на 12В

Для подсветки и искусственного освещения широко используются светодиодные ленты, в которых источники света работают на напряжении 12 Вольт.

Для управления работой такого прибора используется диммер для светодиодной ленты, который включается в цепь питания источника света и может управлять его работой как в заданном режиме, так и при помощи пульта дистанционного управления.

Диммер для светодиодной ленты одного цвета свечения имеет один канал управления, что предполагает изменение только яркости свечения. Для трехцветных лент (RGB-свечения) приборы оснащаются тремя каналами управления, позволяющими регулировать еще и скорость изменения всех цветов.

Одноканальный диммер для управления работой одноцветной светодиодной лентойк содержанию ↑

Схема подключения

Схема подключения диммера к led источнику света зависит от его конструкции:

1. При использовании диммирующих ламп они монтируются в патрон светотехнического прибора (светильника), соответствующего цоколю лампы.
2. При подключении диммера к светодиодным светильникам схема подключения должна соответствовать классу напряжения используемого прибора и подключаемых ламп. Выполняется она так же, как и в случае использования обычных коммутационных устройств (выключателей).
3. При использовании диммера для управления работой светодиодной ленты он устанавливается в цепь ее питания от электрической сети в соответствии со схемой, указанной для конкретной модели светотехнического прибора.

Схема включения регулятора в цепь питания светодиодной лентык содержанию ↑

Схема простого диммера для сборки своими руками

При наличии свободного времени, желания и навыков работы с паяльником, а также зная основы электротехники, диммер для светодиодного светильника можно изготовить самостоятельно своими руками.

Схема диммера для светодиодных ламп на 220 В несложная, поэтому ее достаточно просто найти в сети интернет или в иных информационных изданиях. Приобрести необходимые запасные части можно как в магазинах радиоэлектроники, так и через интернет.

Далее мы предлагаем к рассмотрению вариант схемы диммера, служащего для управления работой светодиодного светильника:

Схема регулятора яркости светодиодов, работающая на принципе широтно-импульсной модуляции

Для начинающих пользователей, желающих изготовить подобное устройство своими руками, может оказаться полезным следующее видео:

Возможность использования диммера в схемах управления работой светодиодных источников света значительно расширила спектр использования и технические возможности подобных светотехнических устройств. Она позволила не только украсить пространство, в котором живет человек, но и снизить энергопотребление, что очень важно на современном этапе развития нашей цивилизации.

lampaexpert.ru

Диммирование светодиодных ламп: ammo1 — LiveJournal

Для регулировки яркости ламп накаливания давным-давно был изобретён диммер — простое электронное устройство, меняющее яркость лампы за счёт «обрезания» части синусоиды сетевого напряжения.

Лампа накаливания проста, а светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут диммируемые светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.

Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.

Диммер «отрезает» кусок синусоиды. При половине яркости остаются «половинки» синусоиды в каждом полупериоде.

При минимальном уровне яркости остаются только маленькие «хвостики».

Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.

Все диммеры с двухпроводным подключением не могут «открываться» полностью — для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии». На максимальной яркости осциллограмма на выходе диммера выглядит так.

Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с определённого момента регулирования или мигать при попытке диммирования. Регулировать яркость позволяют диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.

При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.

Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.

При этом светодиодные диммируемые лампы светились довольно ярко.

Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше. Если нить лампы накаливания на минимальном уровне регулировки чуть светится тёмно-красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.

Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил True RMS мультиметром напряжение на выходе.

Чёрный китайский диммер на проводе — 98 В.
Диммер IKEA — 66 В.
Китайский диммер с блестящей ручкой — 46 В.

Максимальный уровень у всех диммеров тоже разный:

В сети — 228 В.
Чёрный китайский диммер на проводе — 211 В.
Диммер IKEA — 221 В.
Китайский диммер с блестящей ручкой — 220 В.

Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снижать яркость до 5%, а некоторые только до 20%. Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.

Ещё одна проблема при диммировании светодиодных ламп — звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.

Ещё одна проблема — несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы. У меня в комнате стоит выключатель Univex с диммированием и управлением пультом (http://ammo1.livejournal.com/97828.html). Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.

Последняя проблема — несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз. Например из шести ламп в люстре при включении могут зажечься только пять или четыре, а при повторном включении зажгутся все шесть. Причина скорее всего в помехах, вносимых диммером. У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:

Вполне возможно, что импульс помехи влияет на работу электроники ламп.

Помимо простых диммеров, отрезающих передний фронт синусоиды (leading edge), существуют диммеры, отсекающие задний фронт (trailing edge) и диммеры на ШИМ. Мне пока такие не встречались.

Выводы:

1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;
2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы никогда не будут гореть на полную яркость;
3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;
4. Возможна несовместимость модели ламп с моделью диммера;
5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.

p.s. Вот так я провожу выходной. 🙂

p.p.s. На сайте http://lamptest.ru появились реквизиты для финансовой поддержки проекта, кроме того теперь можно заказать тестирование любой лампы из любого интернет-магазина

© 2015, Алексей Надёжин

ammo1.livejournal.com

Диммеры для светодиодных ламп: как выбрать правильный?

Наверх Перепланировки

• Каталог домов

С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор

• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт
• Системы хранения
• Коридор
• Уборка

Строительство и ремонт

• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок
• Балконы и лоджии
• Внутренние конструкции
• Пол
• Водоснабжение и канализация
• Отопление
• Вентиляция и кондиционирование
• Газо- и энергоснабжение
• Освещение
• Сантехническое оборудование
• Безопасность и домашняя автоматика
• Бани, сауны, бассейны
• Строительные материалы
• Отделочные материалы
• Инструменты
• Техника
• Законы и финансы

www.ivd.ru
