Насадка под пылесос на болгарку – применение пылесоса, оснастка, способы изготовление своими руками

Кожух Bosch для УШМ с диском диаметром в 125 мм. Фото 220Вольт

Кожух (чехол, насадка) для УШМ выполняет несколько функций: служит защитой исполнителя, выступает элементом для сбора пыли и другого мусора. Таким образом, чехол является обязательной частью болгарки при проведении различных типов работ. Данная статья посвящена самостоятельному изготовлению кожухов. Кроме этого, посетителей сайта могут заинтересовать статьи о кожухах под пылесос и подробный материал про все их виды.

Виды чехлов для болгарки

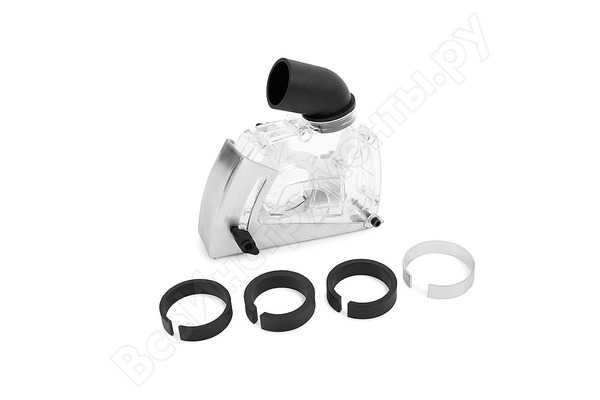

Пластиковый кожух для УШМ (125 мм) MESSER. Фото ВсеИнструменты.ру

Существует несколько видов чехлов для УШМ:

• насадки под пылесос используются при штроблении стен, шлифовке поверхностей и осуществлении других работ, в процессе которых формируется большое количество пыли, частиц и прочего мусора;
• чехлы, предназначенные для болгарок с различным диаметром дисков;
• насадки, выполненные из металла и пластика;
• с креплением и без;
• с салазками — специальными направляющими;
• различных торговых марок: российских и иностранных.

Как сделать насадку своими руками

Далее представлены видео, демонстрирующие процесс изготовление кожуха для УШМ своими руками. Мастера используют различные материалы и технологии для производства.

Самодельный для штробления, под пылесос

Чехлы для пылеотведения являются наиболее востребованным видом.

Самодельный защитный кожух под алмазную чашу из пластиковой подставки, уголка и хомута

Основой для чехла служит пластиковая подставка для цветочного горшка.

В центре делается отверстие: выполняется несколько резов, заготовка нагревается и края отодвигаются.

С краю формируется отверстие для ПВХ уголка, который затем присоединяется посредством пайки к подставке.

Рекомендуется обклеить обод плотной тканью или поролоном, для задержки мусора.

Кожух из пластиковой чаши, трубы диаметром 40 мм. и хомута

Для изготовления потребуется чашка из пластика, труба диаметром 40 мм. и хомут.

В центре чаши с помощью дрели просверливается отверстие, прорезаются «лепестки», края отодвигаются посредством помещения в отверстие трубы.

Заготовка примеряется на дрель, «лепестки» немного обрезаются.

С помощью хомута заготовка крепится к УШМ и делается меньше по высоте, ненужные части удаляются ножницами.

Для изготовления пылеотвода делается еще одно отверстие. Труба крепится к заготовке с помощью прошивки проволокой, место соединения покрывается силиконом.

С внутренней стороны чехол по краям обклеивается на двусторонний скотч лентой для дверей, которая будет удерживать пыль.

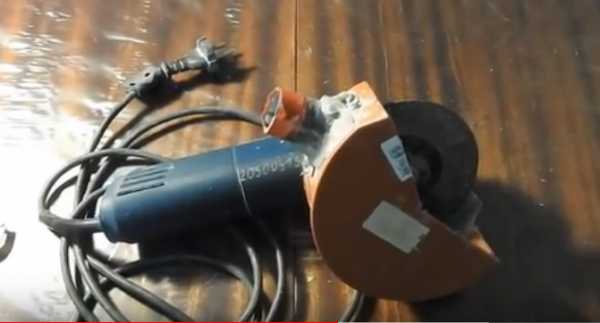

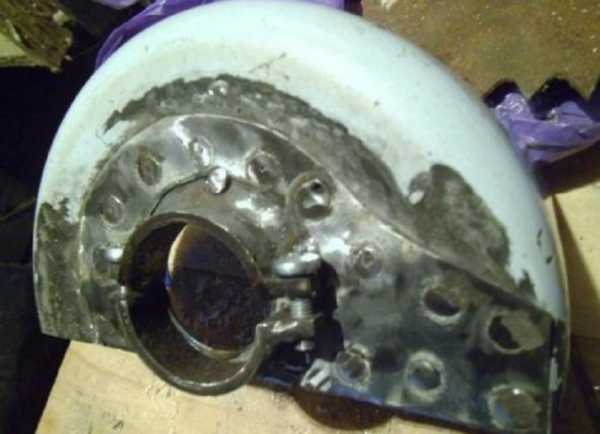

Модернизация металлического кожуха пылеотводом и завесом для регулировки глубины реза

К металлическому кожуху привариваются две пластины аналогичной формы, тем самым насадка обеспечивает большую защиту.

На чехле формируется отверстие, приваривается трубка диаметром 25 мм., т.е. делается пылеотвод.

С нижней стороны насадки также будет располагаться подвижная пластина, крепление которой выполняется с помощью завеса, приваренного с одной из сторон.

С другой стороны осуществляется крепление пластины с отверстиями под болт. С ее помощью выполняется регулировка глубины реза.

В пластине, располагаемой с нижней стороны, болгаркой формируется прорезь под диски.

Изделие окрашивается.

Вытяжной кожух для дисков УШМ диаметром в 125 мм. со смещенным центром

Для изготовления потребуется пустая тара из-под краски, обжимной хомут от 40 до 50 мм., уголок от сантехнической трубы диаметром 30 мм. и небольшой отрезок трубы.

В дне пластиковой тары в центре и недалеко от края ножом формируются два отверстия разного диаметра.

В первое помещается болгарка и фиксируется с помощью хомута, во второй — труба, край которой разрезан на несколько «лепестков», загнутых под углом в 90 градусов, для крепления.

Лишняя часть тары удаляется.

Для шлифовки

При шлифовке поверхностей разных типов рекомендуется также использовать кожух с пылеотводом.

Металлический пылезащитный кожух для шлифовки бетонных стен и полов алмазным диском

На сверлильном станке в центре металлической чашки формируется отверстие, поверх приваривается хомут.

Заготовка фиксируется и лишняя часть обрезается болгаркой, края зачищаются.

Возле края заготовки формируется еще одно отверстие под пылеотвод, в которое помещается трубка, соединение покрывается силиконом.

Защитный

Защитный кожух является обязательным элементом при выполнении обработки металлических деталей, в результате которых существует опасность повреждения мастера летящими искрами и частицами.

Защитный кожух повышенной безопасности под диск диаметром до 150 мм.

Изделие выполняется из металла толщиной 1,5 мм., пластины соединяется посредством сварки, швы провариваются с внутренней стороны.

К заготовке приваривается кольцо, сделанное из металла в 3 мм., с отверстиями под винт четверку.

Насадка покрывается серебрянкой.

Разделы: Как сделать, Кожухи

kovka-svarka.net

Кожух для болгарки под пылесос: изготовление своими руками

Кроме большого количества достоинств, у угловой шлифовальной машинки есть и свои недостатки. При производстве работ с древесиной или камнем она вырабатывает очень много пыли, которую впоследствии будет необходимо убирать из всех щелей в помещении. Работа с металлическими деталями не представляет больших трудностей.

Назначение кожуха

Наиболее пыльными считаются такие работы, которые выполняются в закрытых помещениях:

1. Штробление бетона и кирпича. Большое количество пыли образуется вне зависимости от вида материала. Эта работа сложна тем, что выполняется зачастую штроборезом на высоте до двух метров. Падающая сверху пыль толстым слоем оседает по всему закрытому помещению.
2. Резка плитки. Это самая распространенная работа домашних мастеров. Стоит отметить, что керамическая пыль является самой проникающей, мелкой и опасной для здоровья.
3. Циклевание полов из дерева. Эта работа очень объемная и выполняется на огромной площади. По этой причине опилок и мелкой пыли в результате шлифовки получается довольно большое количество.

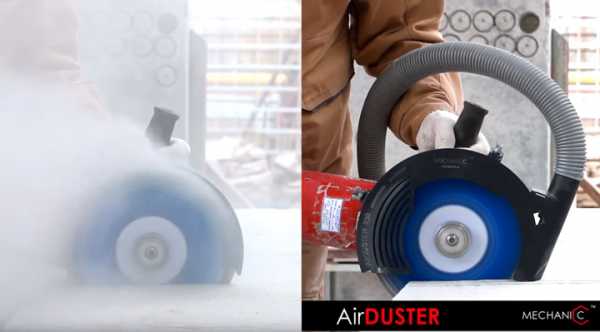

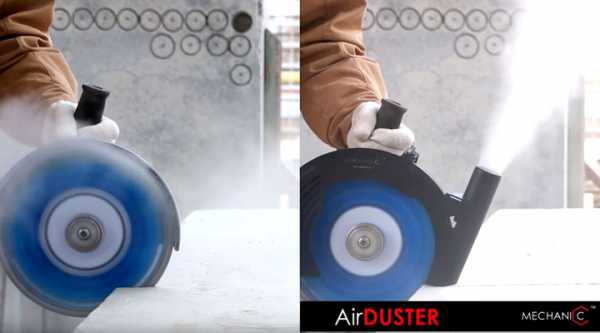

Чтобы бороться с образованием пыли, изготовители болгарок предлагают заводские решения защиты. К примеру, можно установить на УШМ небольшой пылесборник с мешком. Однако подобное решение подходит для больших строительных бригад. В этой статье будет рассказано, что делать обычному домашнему мастеру, который будет пользоваться лишь болгаркой.

Если позволяет материальное положение, то можно купить в строительном магазине специальный кожух с отводом пыли или приобрести УШМ, в комплекте с которой находится такое устройство. Высокая цена такого инструмента делает приобретение нецелесообразным для разового использования, потому что намного выгоднее пригласить бригаду строителей. Но существует другой выход из этого положения.

Сделать УШМ с пылезащитой под пылесос можно своими руками. В сети можно найти очень много вариантов этого универсального пылеуловителя. Некоторые умельцы делают вытяжной кожух из прочного металла при помощи сварочного аппарата. Но есть более простые решения этой проблемы.

Изготовить пылеотвод своими руками можно из таких материалов:

1. Алюминиевой кастрюли;
2. Пластиковой тары.

Изготовление приспособления

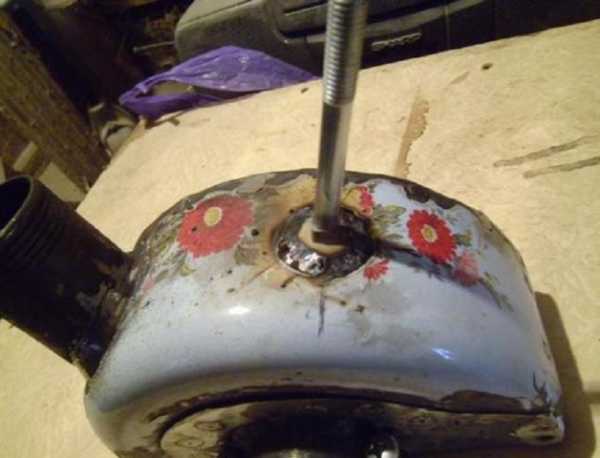

С пылеотводом из кастрюли

Когда есть возможность найти старую кастрюлю из алюминия, то можно сделать пылеулавливатель без использования сварочного аппарата. Вырезается основная часть кожуха и хорошо подгоняется к угловой шлифовальной машинке. Выполняя эту работу, необходимо заранее точно рассчитать максимальную глубину проникновения режущего диска, потому что от этого напрямую зависит высота поперечного среза снизу.

Из другой части алюминиевой кастрюли вырезается посадочное место для крепления на болгарку. Примерять диаметр отверстия необходимо прямо на электроинструменте. Размер пылеотсоса обязан быть наиболее точным, чтобы кожух не смог соскочить от сильной вибрации при выполнении работ.

Подобным образом необходимо сделать патрубок для пылесоса. Выступающие края кожуха максимально аккуратно по единой линии нужно загнуть вовнутрь, чтобы закрепить боковую стенку, которую можно сделать из любого вида материалов. К примеру, стенку легко изготовить из тонкой металлической жести. Если есть желание, то стоит придать приспособлению более эстетичный вид, обработать места стыковки и покрасить эмалью.

Из пластиковой канистры

Далее будет рассмотрен еще один экономный вариант отвода пыли. У любого человека в кладовке можно найти пустую пластиковую тару от различных технических жидкостей. Эта тара отлично держит форму и ее довольно легко обрабатывать. А также подобная тара имеет удобный отводящий патрубок необходимого размера.

Сначала делается примерка, главной целью которой является обеспечение необходимой глубины погружения режущего диска. При помощи строительного ножа вырезаются нужные сквозные отверстия. Их диаметры выбираются таким образом, чтобы самодельная конструкция сохраняла свою жесткость. С обеих сторон стоит сделать специальные посадочные места. Это даст возможность менять направление вращения режущего диска.

Далее, шланг пылесоса необходимо состыковать с горлышком канистры и хорошо закрепить металлическим хомутом. Надежное крепление кожуха к угловой шлифовальной машинке осуществляется с помощью переходного кольца и металлического хомута. К сборке этого узла стоит подходить очень ответственно. Второе отверстие нужно плотно закрыть крышкой. При смене направления вращения режущего диска крышка переносится на другую сторону канистры.

Такие приспособления, изготовленные своими руками, отличаются низкой себестоимостью, но польза от них очень большая. Пылесос в комплекте с УШМ поможет выполнить практически любые виды работ в комнатах с наименьшими выделениями пыли. Чтобы циклевать древесину, необходима несколько другая форма насадки на болгарку. Однако она не сильно отличается от описанных выше изделий. Сделать ее можно такими же способами, применяя практически любые материалы.

Заводские насадки для плитки

Резать плитку при помощи УШМ с пылесосом очень трудно, потому что чехол для отвода пыли перекрывает место резки, а строителю нужен абсолютный контроль за процессом. Но есть решение этой проблемы. Необходимо сделать пылесборник своими руками, используя для этого прозрачные материалы. К примеру, для этой цели отлично подойдет большая пластиковая бутылка.

Закрепляется она с помощью заводского защитного кожуха. Ее горлышко хорошо подходит под шланг от пылесоса. Применяя такое прозрачное приспособление, можно делать все виды работ, производя визуальный контроль вхождения режущего диска в керамическую плитку.

Методов, как порезать керамическую плитку без сколов, очень мало. Когда исключается использование стеклореза и плиткореза, тогда остается только УШМ со специализированными заводскими насадками.

Чтобы резать плитку, применяются специальные режущие диски с алмазным напылением. Стоит отметить, что кромка режущего диска обязана быть сплошной, потому что сегментированные круги повышают вероятность образования сколов. А также стоит выставить на болгарке невысокие обороты, чтобы керамическая плитка не треснула. Специалисты советуют: чтобы рез получился ровный, необходимо его осуществлять за один проход диска. Если не получилось отрезать с первого раза, то делать второй проход нельзя.

obinstrumentah.info

как сделать пылеотвод и подключить своими руками УШМ с кожухом под пылесос, принцип работы пылеуловителя

В общем-то тогда я и решил купить более мощный пылесос, посмотрев видео на ютубе, где строители показывают мастер-классы. Практически везде пылесос был постоянным жителем стройки. Но покупка пылесоса — это полдела. Пылесос к инструменту еще надо подключить.

Предполагалось, что очистку и шлифовку буду делать малой болгаркой 125 мм. У меня 900 ваттный Skil с малогабаритным редуктором и теоретически его мощности маловато, но я решил попробовать. Беглое изучение вопроса показало, что существуют в природе специальные пылеотводящие кожухи, в частности у Bosch (по идее мой вариант, Skil — это дочка Bosch и кожухи вроде должны быть совместимы ), DeWalt, Milwaukee, а еще у Интерскола. Первые варианты оказались весьма недешевы — от 2700 руб за Bosch, и то нет в наличии за такие деньги. Интерскол в прайсах стоит за 1300, но нигде нет и когда будет — непонятно. Конечно, в интернете полно видео о том, как сделать кожух из канализационного фланца и подходящей чашки, но хотелось готовый вариант.

На али такой нашелся по запросу Dust Shroud. Но ценник 30-40 баксов отпугнул. И тут на удивление, по тому же запросу на бэнггуде нашелся кожух подешевле. Его и заказал, плюс где-то нашел купон на скидку, даже поинты тратить не пришлось. Приехал кожух за 20 дней почтой Китая, упакован был в коробку, вложенную в пакет. В принципе, доехал нормально, небольшой кусочек был отколот от съемной детали, но ничего критичного, на работу не влияет.

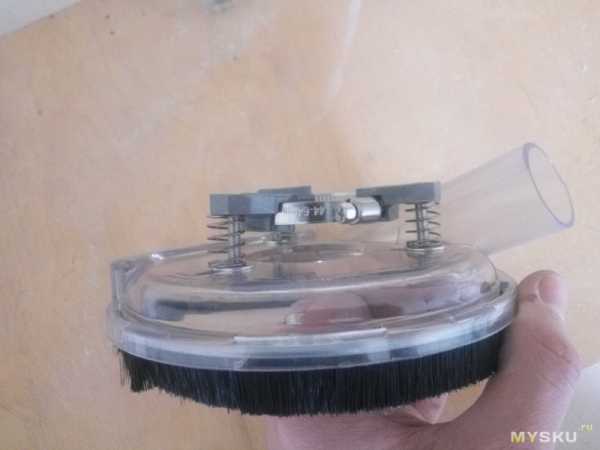

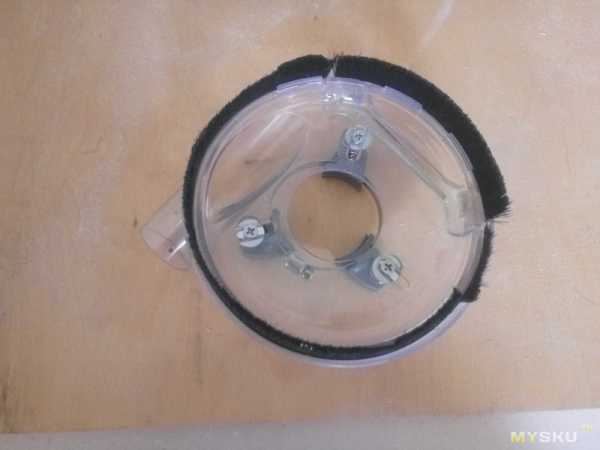

Рассмотрим сам кожух.

Кожух универсальный для размера 4-5″. То есть он формально подойдет для болгарок под круг 115-125 мм. Универсальность достигается за счет крепления. В корпусе вырезано три радиальных паза, в которых двигаются зацепы. Стягиваем продетый в них червячный хомут — зацепы притягиваются к месту крепления штатного кожуха на болгарке. Забыл замерить диаметр пылеотвода — он около 20-25 мм, мелковат немного, хотя и производительность 125 диска не настолько велика.

Снизу видны пазы. По кругу края корпуса обрамлены щеткой, она нужна, чтобы задерживать пыль и обеспечивать более плотное прилегание насадки к обрабатываемой поверхности. Сразу скажу, щетка немного кривая и с прогалом в одном месте. Чуть позже на фото будет видно получше. Также видны головки винтов. Они нужны для регулировки глубины корпуса относительно оснастки.

Чем сильнее затянуты винты, тем глубже садится корпус чашки и рабочую кромку оснастки можно выставить вровень со щеткой, причем диапазон регулировки весьма неплох, можно использовать для разных видов оснастки с разной глубиной.

Чтобы иметь возможность залезть оснасткой в углы, часть корпуса со щеткой можно демонтировать, сдвинув вниз.

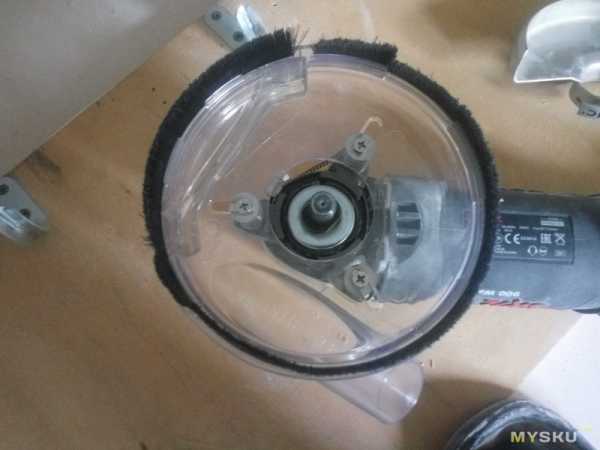

Примеряем на болгарку:

Сел не идеально. Но тут расплата за универсальность. У меня зацепы упираются в редуктор и только в одном положении кожух садится более-менее ровно. Попробовал накрутить чашку под наждачные круги на липучке. Видно, что щетина в одном месте явно с браком:

Затем подключил пылесос. В комплекте с ним был ступенчатый переходиник, но он не подошел — первая ступень маленькая, а вторая уже не лезет. Подмотал матерчатой изоленты и переходник первой ступенью встал намертво. После установки более крупной алмазной чашки стало ясно, что кожух стоит не по центру и увы, выставить его не удалось — зацепы упираются в корпус редуктора. Так выглядит готовый к работе агрегат:

В работе кожух показал себя лучше, чем я ожидал. Я переживал, что из-под кожуха будет лететь пыль, в частности из пазов под зацепы. Но нет, пыли почти нет, если, конечно, не грызть стену под углом. Пылесос исправно отводит пыль из рабочей области, небольшое запыление вокруг возникает из-за выщерблины в щетке. Теоретически, проблему можно нивелировать, подматывая по периметру малярный скотч, где-то на ютубе видел такой совет.

Подытоживая. Инструмент, безусловно, полезный. Плюсы:
1. Работает, как и заявлено;
2. Универсален — позволяет работать с несколькими болгарками и оснасткой с разной глубиной;
3. Есть съемный сектор для работы в углах.

Но есть и минусы:
1. Пластик довольно хрупкий. Ронять нельзя, надо быть осторожным;
2. Качество изготовления щетки швах. Из-за нее часть пыли летит наружу;
3. Крепление не самое удобное, зацепы упираются в редуктор. Если корпус редуктора большой, есть вероятность, что нормально поставить кожух не получится.

В общем, для домашнего использования на небольших объемах — подойдет. Но не больше. Если нужен такой для более серьезной работы, попробуйте найти кожух от Интерскола, по цене не сильно дороже он должен быть качественнее.

mysku.ru

насадка на болгарку: фиолент, макита, интерскол, хилти, отзывы

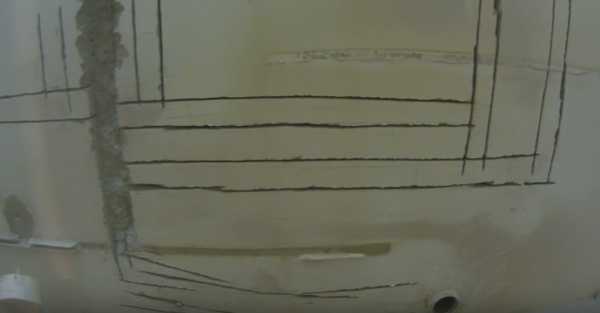

В строительном сленге термин «штробить» означает вырезать паз или канавку в бетонной, блочной или кирпичной стене, в которую в дальнейшем будут уложены кабель-трассы, водные и тепловые коммуникации в доме. Работа пыльная и тяжелая, сделать ее можно вручную или используя штроборез — насадку на болгарку. Ручное штробление — это всегда кривые линии канавок, разная глубина паза и огромные затраты времени. Простая насадка для болгарки или угловой шлифовальной машины сделает ту же работу в сто раз быстрее и качественнее.

Предназначение штробореза

Можно купить специализированный фирменный инструмент для порезки пазов в каменной кладке, но окупится он лишь через два-три месяца ежедневного использования, а особых преимуществ перед хорошей насадкой с мощной угловой шлифовальной машиной практически не имеет, может быть, удобнее работать и проще удалять пыль.

Использование штробореза – насадки в первую очередь продиктовано тремя факторами:

• Появляется возможность сделать работу максимально быстро;
• Штробы получаются ровными, заданной глубины и ширины.

Нарезка пазов с помощью насадки и болгарки практически не влияет на прочность кладки и отделки стен, что особенно важно, если приходится резать по уже уложенной штукатурке.

Все, кому доводилось штробить в бетонной стене вручную или перфоратором, прекрасно знают, сколько помех и проблем создают мелкие камни, проволока и кривая арматура. С помощью насадки — штробореза удается достаточно просто вырезать любые помехи, особенно, если стены старые и многократно перекраивались и ремонтировались.

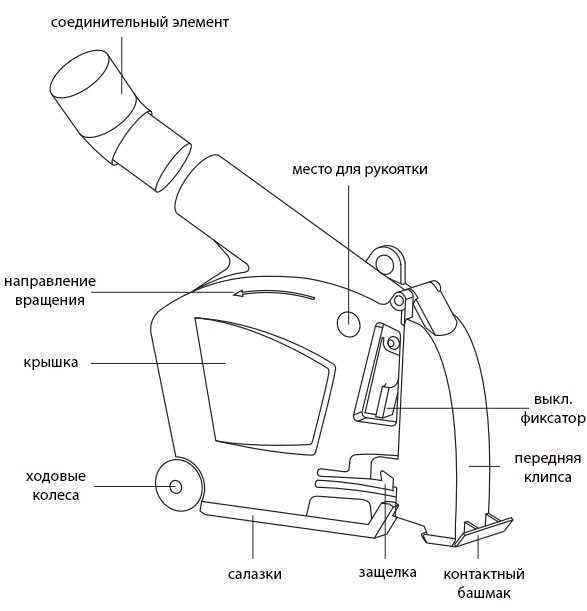

Устройство и принцип работы штробореза

Конструкция насадки – штробореза в значительной степени зависит от материала стен, условий работы и места выполнения канавок. Чаще всего насадка представляет собой небольшое устройство, которое крепится на мощный электродвигатель болгарки или ручной дисковой пилы-циркулярки и обеспечивает равномерное движение режущего инструмента по поверхности стен.

Поэтому в конструкции насадки — штробореза используется два обязательных элемента:

• Режущий инструмент, обеспечивающий необходимую форму и глубину паза;
• Направляющая система, с помощью которой штроборез выдерживает более-менее прямолинейное движение и ровную линию штробы.

В некоторых случаях нет особой необходимости использовать электродвигатель от болгарки или циркулярки, можно легко обойтись ручным вариантом штробореза, мало того, использование электрического двигателя может только ухудшить результат работы насадкой.

Ручной штроборез

Болгарка, или угловая шлифмашина, проектировалась в качестве ручного инструмента, с помощью которого снимается окалина, зачищаются острые заусенцы на кромке металлопрофиля и, конечно же, выполняется нарезка арматуры или металлопроката.

Вариант с установкой насадки на болгарку, идеально приспособленную для ручной работы даже в самых неудобных и труднодоступных местах, на сегодня остается наиболее оптимальным вариантом штробления.

Промышленным штроборезом можно без особых усилий нарезать паз на любой высоте, кроме участков стены, непосредственно примыкающих к полу и потолочной части. Благодаря небольшому вылету отрезного диска насадкой к болгарке можно проштробить паз на высоте всего нескольких сантиметров от пола и потолка.

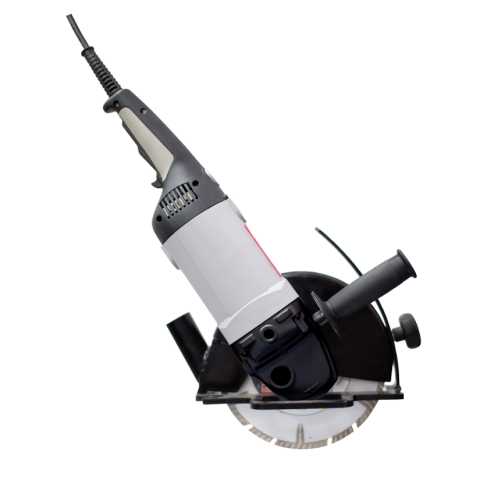

Электрический штроборез

Промышленный вариант электрического штробореза по устройству и внешнему виду в значительной степени напоминает ручную циркулярную пилу.

Двигатель у штробореза высокооборотный, кроме того, приходится резать не древесину, а бетонную или кирпичную массу, дробящуюся на пыль и множество мелкой и острой крошки. Поэтому в электрическом инструменте используется несколько видов насадок и приспособлений, обеспечивающих безопасную работу:

• Два накидных чехла, закрывающих оператора от пыли и вылетающих камушков, один из кожухов оборудован патрубком;
• Система защиты рук в случае выкрашивания или разрушения режущих дисков штробореза;

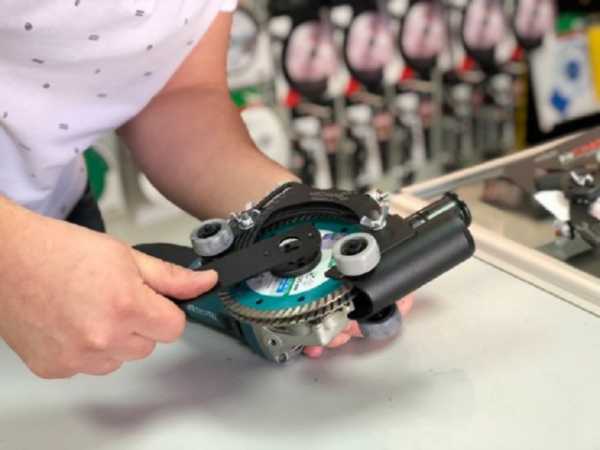

• Специальная направляющая насадка из четырех роликов с нескользящим покрытием, благодаря этому штроборез не съедет с вертикальной поверхности стены, и по-прежнему будет выдерживать первоначальное направление штробления;
• Система безопасного отключения двигателя, если выронить штроборез из рук, реле автоматически отключит двигатель.

Все перечисленные защитные и рабочие приспособления присутствуют и у специальных насадок промышленного изготовления. Кроме того, приспособление, даже в комплекте с болгаркой, легче и удобнее в обращении, и самое главное, покупка насадки на болгарку обойдется значительно дешевле полноценного инструмента.

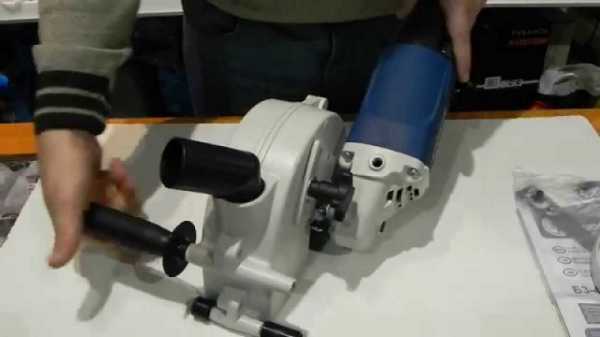

Штроборез Фиолент

Насадка для штробореза модели Б1-30 считается одной из наиболее удачных в линейке ручных бороздорезов торговой марки Фиолент. Одной из особенностей тридцатой модели считается точная и плотная посадка спаренного отрезного круга. Диаметр посадочной втулки 22,5, в штроборезе используются диски 125 мм.

Размеры защитного кожуха 130 мм, размеры штроба — 30х30 мм, этого более чем достаточно, чтобы уложить в стенах электрическую проводку в гофрах или водопроводную трубу в ¾ дюйма в теплоизоляции.

Насадка выполнена из штампованного алюминия. Разъемная конструкция позволяет снимать насадку и использовать штроборез в качестве обычной болгарки.

Штроборез Интерскол

Политика конструирования бороздорезов производства компании Интерскол направлена на обеспечение максимальной безопасности при работе со штроборезом. Например, в модели УОМ-230-2100 болгарка обладает мощным двигателем в 2,1 кВт с оборотами вращения 6200 об/мин. Насадка на болгарку позволяет устанавливать диски диаметром 230 мм.

Глубина нарезки штроборезом канавки составляет 65 мм, ширина 30-45 мм. Рукоятки и приливы на насадке имеют обрезиненное покрытие, обеспечивающее безопасное удерживание инструмента даже в самом неудобном положении.

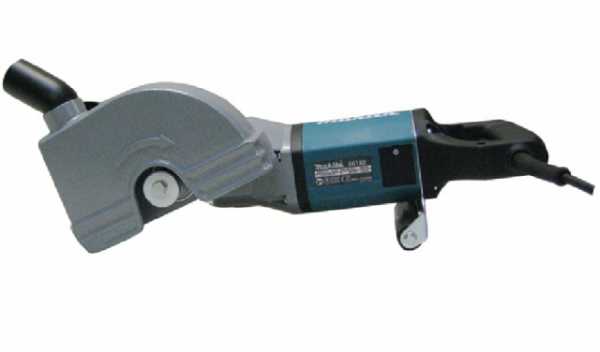

Штроборезы Makita

Форма и дизайн бороздорезов Makita несколько отличается от привычных Интерскола и Фиолента. Например, модель Makita SG 180 обладает более вытянутыми пропорциями, чем у классических схем отечественного производства.

Необычная компоновка насадки и рабочей части штробореза делает работу с болгаркой более удобной при штроблении очень длинных пазов.

Мощность штробореза составляет 1,8 кВт, глубина штробы 60 мм при ширине паза до 40 мм.

Как и любой другой ручной инструмент Makita, болгарка SG 180 способна резать металл, дерево, камень, бетон на запредельных нагрузках. Насадку можно легко снять, но небольшие работы болгаркой можно выполнять и без разборки штробореза.

Штроборез Hilti

Форма и размеры штроборезов компании Hilti отличаются от всех известных видов насадок для болгарок, специализированных ручных бороздорезов на основе циркулярной ручной пилы.

Например, модель DCSE-20 сконструирована в форме прямоугольного корпуса с дополнительными эргономичными рукоятками. Диаметр диска 125 мм, скорость вращения 7500 об/мин.

Штроборез DCSE-20 разительно отличается от привычных форм болгарок с насадками, но, по мнению разработчиков, такая конструкция обеспечивает минимальную нагрузку на руки и позволяет эффективно улавливать пыль.

Ручной штроборез для газобетона

Простая конструкция приспособления насадки из двух изогнутых рычагов, направляющих с рукоятками и парой режущих кромок обеспечивает отличное качество штробления по поверхности газобетона.

Поверхность вспененного материала достаточно мягкая, поэтому штробы под укладку арматуры можно нарезать насадкой без двигателя. Работать ручным штроборезом можно, пользуясь лишь усилием рук, в этом случае главное — не сила, а точность и прямолинейность движения приспособления.

Штроборез из болгарки своими руками

Нет смысла покупать штроборез стоимостью от 500 долл. для того, чтобы проштробить несколько каналов для укладки труб в бетонной стене. Проще изготовить насадку для домашней болгарки, тем более что конструктивно приспособление состоит всего из трех элементов:

• Защитный кожух с патрубком для подключения пылесоса;
• Система направляющих роликов;
• Крепление с промежуточной вставкой, позволяющей закрепить на валу болгарки одновременно два отрезных круга.

Понятно, что механизм болгарки, и в первую очередь редуктор, должен быть абсолютно исправным. Даже один диск с алмазной кромкой на высоких оборотах создает на корпусе болгарки ощутимые вибрационные нагрузки. Два режущих круга в случае наличия биения в зацеплении могут сжечь червяк и колесо болгарки за несколько часов работы штробореза с насадкой.

Оптимальная мощность двигателя 1,9-2 кВт. Все промышленные образцы штроборезов оборудованы автоматом плавного запуска двигателя, в обычной болгарке его может и не быть, поэтому лучше всего планировать насадку под диски 125 мм.

Инструменты и материалы

Для изготовления насадки для болгарки потребуется:

• Черная листовая сталь толщиной 2,5-3 мм. Алюминий и пластик, тем более дерево, не выдерживают раскаленных искр, а куски оплетки и камня отрезного диска по бетону нередко пробивают кожух из мягких материалов;
• Арматура или стальной прут толщиной 6-8 мм;
• Пара подшипников с внутренним диаметром втулки, равным поперечному размеру стального прута;
• Стальная втулка — заготовка под изготовление переходного вала и крепежной гайки.

Лучше всего для изготовления использовать черный металл, основу корпуса можно сварить электросваркой, а боковую панель выполнить съемной на барашковых зажимах или на защелках-клиньях.

Не обязательно покупать товарное листовое железо для изготовления насадки – штробореза на болгарку, может сгодиться любая кастрюля небольшого размера, обрезок трубы или старый бачок из-под масла. Помимо прочего, потребуется подобрать небольшой патрубок диаметром, равным сечению насадки шланга домашнего пылесоса.

Чертежи и схемы

Наиболее простой вариант самодельной насадки на болгарку представлен на фото и схеме. Конструкция представляет собой разъемный чехол из металла, закрепляемый на болгарке вместо штатного стального половинчатого кожуха.

Размеры защитного кожуха насадки выбираются исходя из мощности и габаритов самой болгарки, а также диаметра отрезных кругов.

Чем больше диск, тем дороже обойдется эксплуатация болгарки. Для дома достаточно диска 125-150 мм, круги в 180-190 мм потребуют использовать с двигателем под 2 кВт. Более того, для корпуса насадки на болгарку придется использовать металл толщиной 3-3,5 мм, что заметно утяжеляет инструмент.

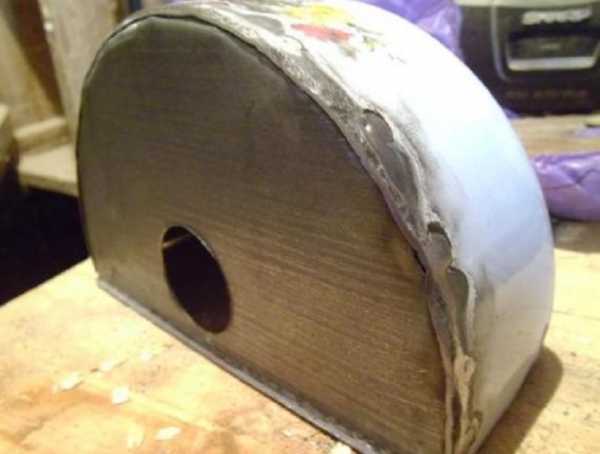

Изготовление защитного кожуха

Наилучшей заготовкой для изготовления корпуса кожуха будет старая металлическая эмалированная кастрюля. Черный металл заготовки позволяет легко сваривать, сверлить, клепать, резать без ограничений, а эмалевое покрытие послужит дополнительной защитой от разлетающихся бетонных крошек и абразива.

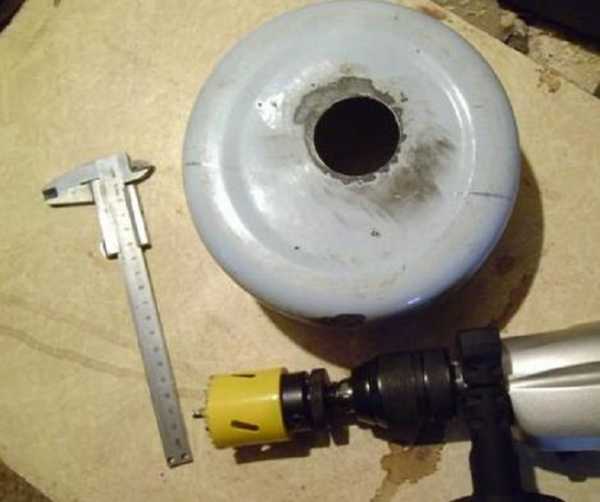

В первую очередь размечаем положение отверстия под выходной вал, фланец и крепежную гайку болгарки.

Отверстие вырезаем кольцевым сверлом.

Используя запчасти от старого кожуха болгарки, приклепываем к стенке насадки дополнительное усиление из полоски стали, к которой привариваем крепежный хомут.

В торце заготовки вырезаем отверстие под отводной патрубок подключения пылесоса, а в верхней части насадки — штробореза ввариваем шпильку М10 для установки новой рукоятки.

Вторую щеку кожуха вырезаем из круглой заготовки, диаметром на 15-20 мм больше размера уже готовой части насадки. По периметру нарезаем лепестки, отгибаем их под углом 90^о. Готовую «щеку» вставляем в главную часть корпуса.

Особенности работы с самодельным штроборезом

Конструкция штробореза получается достаточно легкой и намного более надежной, чем схемы, в которых корпус просто сваривается из стальной ленты и двух боковин. Штампованный металл кастрюли обладает высокой жесткостью, поэтому новую рукоятку можно закрепить прямо на корпусе насадки.

Если делать кожух из тонкого металла, то рукоятку нужно будет переносить на корпус болгарки, что не очень удобно в работе со штроборезом, или использовать для насадки толстый металл, обеспечивающий необходимую жесткость всей конструкции.

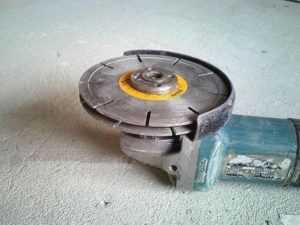

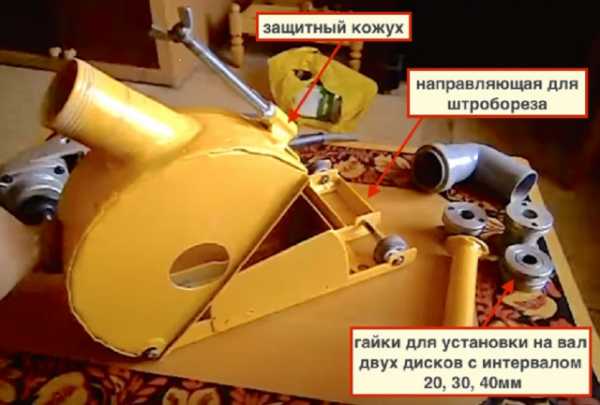

Установка на вал болгарки двух дисков

Самой сложной задачей считается изготовление новой пары фланец – крепежная гайка. Для маломощных штроборезов, рассчитанных на максимальную ширину канавки в 25 мм, для установки двух дисков можно использовать старый фланец и гайку. В промежуток между дисками штробореза просто укладывается необходимое количество шайб. Использование прокладочных стальных шайб дает возможность более-менее точно подогнать требуемую ширину паза.

Для работы с большими и глубокими штробами необходимо выточить новую пару крепежных гаек с внутренней и наружной резьбой по приведенной схеме и фото.

В данном случае первый диск крепится на валу гайкой с дополнительной внутренней резьбой. После установки прокладки и второго диска пакет фиксируется новой грибовидной гайкой.

Регулировка глубины пропила

Практически во всех моделях насадок – штроборезов на болгарку промышленного изготовления используются роликовые направляющие с качающейся подошвой.

Такую систему несложно изготовить собственными руками.

Выглядит система регулировки глубины пропила, как рамка, передний край которой закреплен на кожухе с помощью шарнира, а противоположная сторона зафиксирована креплением болт-гайка.

При вращении барашка или головки болта задняя планка с роликами отклоняется, что позволяет достаточно точно отрегулировать глубину захода диска насадки штробореза.

Штроборез фиолент: отзывы

Наиболее глубокую оценку качества инструмента можно получить только из отзывов тех, кто на практике столкнулся с отечественными штроборезами.

Василий Иванович, строитель со стажем 35 лет, г. Москва

Фиоленты сделаны добротно, можно особо не переживать, если уронил или попал на арматуру. Единственный недостаток, о котором можно упомянуть, – винтовое соединение деталей насадки. Для того чтобы снять приспособление, уходит много времени.

Сергей, любитель работать своими руками, г. Рязань

Давно использую фиолентовскую болгарку с насадкой штроборезом для распускания бруса на доску и планку. Полноценный инструмент за 100 у.е. практически не уступает брендам по 500 долл. за штуку.

Заключение

Штроборез — насадка для болгарки в большинстве случаев может заменить дорогостоящие специализированные инструменты. Приспособление на болгарку не рассчитано на длительный режим работы и штробление многометровых каналов в течение дней и недель постоянной нагрузки, но качество работы получается явно не хуже, а цена на порядок ниже.

bouw.ru

Насадка штроборез на болгарку для штробления пазов в стене

Неотъемлемой частью квартиры или дома являются проведённые в ней инженерные коммуникации. Это спрятанная электропроводка, трубы и прочее. Наступает момент, когда вы начинаете задумываться о проведении капитального ремонта с заменой старой проводки. В большинстве случаев, укладываемые провода прячут в перекрытиях, используя насадку штроборез на болгарку, чтобы придать эстетичный вид помещению.

Альтернатива штроборезу

Создание каналов в кирпичной кладке или бетоне, применяемой при изготовлении перекрытий, процесс довольно трудоёмкий, при котором образуется много грязи и пыли. При выполнении сложных монтажных задач используют специальный инструмент, такой как штроборез. Штроборез напоминает собой ручную циркулярку, только в процессе работы используются два пильных диска.

Штроборез (бороздодел) является машинкой узкого направления, используется для производства работ в больших масштабах и приобретается в основном бригадами специалистов. Когда объем производимых работ небольшой, то не стоит тратиться на приобретение профессионального инструмента.

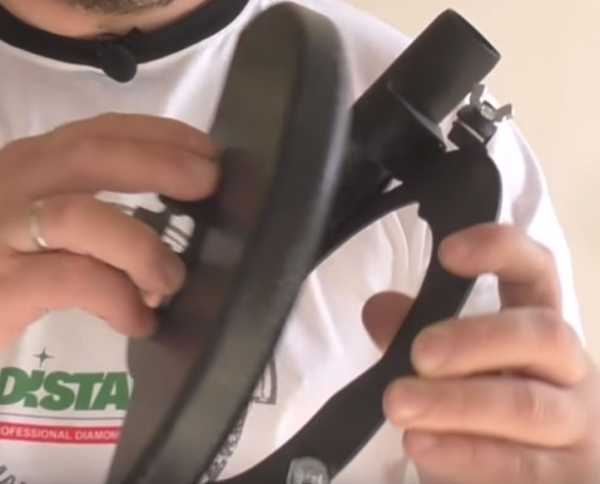

Альтернативой штроборезу будет недорогая насадка на болгарку для штробления стен. Насадки для УШМ разных фирм имеют различия в общем виде и конструкции. Такая насадка представляет собой защитный металлический кожух, главной функцией которого остаётся защита рабочего от летящих в него осколков обрабатываемой поверхности.

Насадка на УШМ для штробления оснащена приспособлением для подключения пылесоса, и адаптирован к установке двух пильных дисков. После прохода паза двумя дисками, остаётся только удалить перемычку при помощи перфоратора или ударной дрели. Некоторые модели имеют устройство для регулировки глубины пропиливаемого паза.

Это своеобразная платформа, как на ручной циркулярной пиле, на которой заданная глубина паза достигается путём поднятия или опускания болгарки прикреплённой к кожуху. Платформа оснащена направляющими и ходовыми колесиками. Которые при непосредственном соприкосновении с поверхностью помогают удерживать заданное направление пропила и ограничивают глубину врезки. Наличие всех этих устройств на насадке превращают в полноценное устройство для штробления обычную болгарку.

Требования для насадки

Для облегчения поставленной задачи есть смысл использовать, представленные на рынке всевозможные насадки и приспособления для электроинструмента.

При приобретении устройства на болгарку необходимо, чтобы она соответствовала некоторым требованиям:

1. Должна быть предусмотрена установка второго пильного диска (дополнительная втулка, предоставляется в комплекте).
2. Металлический защитный кожух бороздодела, для предохранения от летящего в процессе работы строительного мусора.
3. Устройство для подсоединения строительного пылесоса.

Производительность такого устройства напрямую будет зависеть от мощности болгарки, не все угловые шлифовальные машины способны полноценно работать сразу двумя дисками. Длина посадочного вала пильного диска должна быть достаточной для установки второго диска, чтобы по возможности не использовать дополнительные втулки. Диаметр пильного диска также играет важную роль, от него будет зависеть глубина выполняемого паза.

Штроборез из болгарки своими руками

Конечно, лучше не пожалеть средств и приобрести насадку, изготовленную в заводских условиях. Но такая возможность не всегда осуществима, а инструмент нужен срочно. При соблюдении всех норм безопасного использования, и используя схему изготовления, изготовить необходимую насадку-штроборез своими руками, вполне возможно.

При самостоятельном переоборудовании болгарки в устройство для штробления, важным элементом будет являться мощность УШМ и надёжный защитный кожух.

Штатный защитный кожух на болгарке не предусматривает подключения оборудования для удаления пыли при работе. Поэтому кожух с патрубком для пылесоса лучше изготовить самостоятельно (пылесос желательно строительный).

Изготовить модифицированный защитный кожух можно из дерева, если вы владеете сварочным аппаратом, из листа железа. Толщина железной пластины, для большей безопасности при использовании, должна быть не менее 2—3 мм. Крепление УШМ к кожуху должно быть очень прочным, что обезопасит вас при производстве работ. Для удобства использования необходимо продумать устройство дополнительной рукоятки, а также опорную подошву для передвижения по поверхности (С регулировкой глубины реза).

Установка и крепление второго диска обеспечивается при помощи дополнительной гайки, имеющей дополнительное кольцо (можно использовать гайку крепления аналогичную предусмотренной конструкцией), устанавливается кольцом вниз. Главное, чтобы хватило резьбы для надёжного крепления дисков. Если позволяет длина вала, то можно регулировать ширину штробы при помощи дистанционных втулок. Таким образом, используя подробный чертёж, вы сможете сделать насадку на болгарку для штробления самостоятельно, что не сильно ударит по семейному бюджету, и ваша болгарка превратится в функциональный бороздодел.

obinstrumentah.info

Можно ли сделать из болгарки штроборез

Для укладывания таких коммуникаций, как электрические провода, водопроводные и отопительные трубы, в стены, прибегают к применению специализированного инструмента – штробореза. У такого инструмента имеется существенный недостатки – это достаточно высокая стоимость, и узкое направление деятельности. Но не стоит огорчаться, так как в продаже имеются специальные насадки штроборезы на болгарки.

Для чего необходим этот процесс

Конструкция стандартного штробореза имеет много общего с болгаркой или УШМ. Существенным отличием штробореза от болгарки является высокая скорость выполнения работ, а также возможность удобного регулирования глубины разрезаемой канавки. Он может создавать канавку такой глубины, которая требуется в зависимости от поставленных технологических заданий.

Болгарка является отличным аналогом штробореза, так как с ее помощью можно осуществлять ремонтные работы в жилых и нежилых помещениях, где необходимо сделать специальные канавки или каналы для укладки труб и электрических проводов. Для того чтобы использовать болгарку в качестве штробореза, потребуется специальный кожух. Он позволит не только регулировать глубину заглубления режущего инструмента, но еще и проводить работы без пыли.

В большинстве случаев, когда необходимо сделать канавку в стене, мастера прибегают к применению таких инструментов:

• зубило с молотком;
• перфоратор;
• болгарка.

Важно знать! Только если работа мастера связана непосредственно с необходимостью делать каналы в стенах каждый день, тогда лучше приобрести профессиональный штроборез.

Если же нужно вырезать канал в стене при проведении ремонтных работ, то для этих целей вполне подходит болгарка. Причем нет необходимости приобретать специальную насадку штроборез для болгарки, так как ее можно изготовить самостоятельно.

Как сделать штробу с помощью обычной болгарки

Штробление при помощи болгарки можно выполнять в стенах из кирпича, бетона, шлакоблока и прочих материалов. Для того, чтобы сделать штробу болгаркой вам потребуется:

1. Нанести разметку. Для этого потребуется рулетка, правило или уровень, а также карандаш. Расчерчиваемые линии должны быть жирными, так как при работе болгарки выделяется пыль, из-за которой может быть незаметна разметка.
2. Вырезание штробы. По расчерченным линиям следует пройти болгаркой с алмазным отрезным диском, но при этом учитывайте, что удерживать инструмент следует двумя руками, а работу следует проводить в защитных устройствах: очки, маска, перчатки.
3. Выбивание или удаление штукатурки. На заключительной стадии потребуется при помощи молотка и зубила осуществить удаление штукатурки между прорезанными линиями.

Важно знать! Иногда специалисты используют вместо одного закрепленного диска на болгарке – два, что позволяет за один проход получить готовую канавку. Это существенно экономит время, а также физические силы.

Главным недостатком такого способа штробления является выделение большого количества пыли. Если работы проводятся в нежилом помещении, то это еще не столь страшно. Если же помещение является жилым, то пыль не только мешает проведению процесса штробления, но она еще и оседает на поверхности мебели и бытовой технике, то есть пачкает обстановку.

Как сделать штроборез из болгарки своими руками

Прежде чем будет рассмотрен способ изготовления штробореза из болгарки своими руками, важно отметить, что инструмент вовсе не предназначается для функционирования с удвоенной нагрузкой. Такой вариант хотя и является эффективным, но мастер, выполняемый работу, должен понимать, чем это чревато как для самого инструмента, так и для его безопасности.

Чтобы из болгарки получился штроборез с двумя режущими дисками, следует первый диск завинтить штатной гайкой, а второй зафиксировать гайкой от обдирочного диска. Если не хватает резьбы для завинчивания второй гайки, следует расположить ее обратной стороной. Штроба такого небольшого размера подойдет для укладки электропроводки. Если же нужно получить канавку большего размера, тогда потребуется воспользоваться прокладочными шайбами или изготовить установочную втулку-удлиннитель.

Использование болгарки в качестве штробореза без защитного чехла является не рациональным, так как на мастера летят осколки камней и пыль. Чтобы избежать таких негативных последствий, следует изготовить такой пылезащитный кожух для вашей болгарки. Такая насадка не только позволит исключить попадание на мастера осколков, но и предотвратит образование пыли при условии сооружения специального пылесборника(или подключения к пылесосу).

Важно знать! Для отведения пыли следует использовать строительный пылесос, иначе обычный будет быстро забиваться, что существенно снизит эффективность его функционирования.

Чтобы спастись от пыли, понадобится изготовить специальный кожух. Изготовление защитного кожуха на болгарку для штробореза допускает использование любых подручных средств: старые пластиковые канистры, алюминиевые кастрюли, фанера, куски ламината, доски, лист нержавейки и прочее. В общем, нужно то, с чего можно сделать прочный кожух под болгарку. Для отведения пыли в таком кожухе должно быть предусмотрено отверстие для подсоединения шланга от пылесоса. Причем такое отверстие должно располагаться по направлению реза диска.

Недостатком такого кожуха является невозможность регулирования глубины реза. Но это вовсе не означает, что нельзя сделать такой кожух, который бы мог регулировать глубину реза. Ниже представлен один из вариантов кожуха штробореза для болгарки.

Все зависит от располагаемого арсенала материалов, а также фантазии мастера.

Правила и ограничения при штроблении

Выполнять штробление стен следует только после того, как в помещении расчерчен план расположения скрытой электропроводки, или же труб водопровода. Выполняя работы по штроблению, немаловажно учитывать следующие факторы:

1. Процедуры принято осуществлять только в вертикальном или горизонтальном направлении.
2. Наклон штробы допускается в исключительных случаях.
3. Горизонтальные штробы делают на расстоянии не более 15 см от плит перекрытия.
4. Вертикальные штробы должны находиться на расстоянии минимум 10 см от дверных и оконных проемов, а также углов. От газовых труб минимум 40 см.
5. Ширина и глубина канавки не должна быть более 2,5 см. Длина штробы не должна быть более 3 метров.

В завершении стоит отметить, что прежде чем приступать к проведению работ, следует подготовить не только соответствующий инструмент, но и сделать контрольную проверку по расположению штробы.

instrumentyvdom.ru
