Тепловая пушка электрическая своими руками – Как сделать электрическую и дизельную тепловую пушку своими руками: пошаговая инструкция и уход

Как сделать электрическую и дизельную тепловую пушку своими руками: пошаговая инструкция и уход

Необходимость быстро обогреть помещение появляется очень часто. В некоторых случаях необходимо отопить гараж, просушить бетонную стяжку, прогреть сарай, подвал, загородный дом. В этом случае наилучшим решением будет тепловая пушка — газовая, дизельная или электрическая. Необязтельно покупать устройство — можно создать тепловую пушку своими руками.

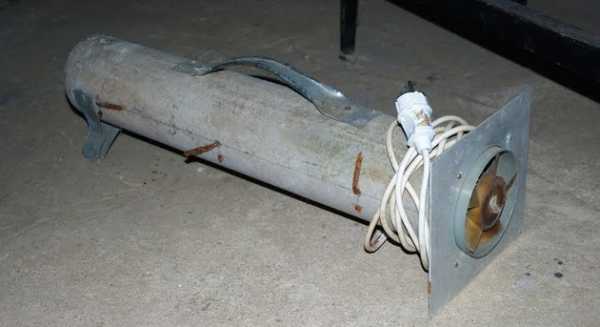

Подобную пушку можно сделать собственноручно

Общие сведения

Сложно найти более простое и удобное в эксплуатации устройство для обогрева различных помещений, чем тепловая пушка. Этот аппарат представляет собой конструкцию, состоящую из мощного ТЭНа и вентилятора, которые находятся в одном корпусе. Тепловая пушка может быстро прогревать воздух и так же быстро его распространять. Для обогрева маленького помещения потребуется несколько минут, да и обогрев большой комнаты не займет много времени.

Конструкция этого устройства довольно проста, потому теплопушка своими руками почти никогда не выходит из строя. Для работы аппарата можно выбрать разное топливо:

• природный газ;
• электричество;
• бензин;
• керосин;
• дизтопливо.

Эффективность обогрева пушки будет зависеть от ее мощности. Для домашнего применения достаточно аппарата мощностью 5-12 кВт. Для помещений, значительных по площади, потребуется оборудование мощностью 250-350 кВт.

Для работы пушки вам понадобится топливо

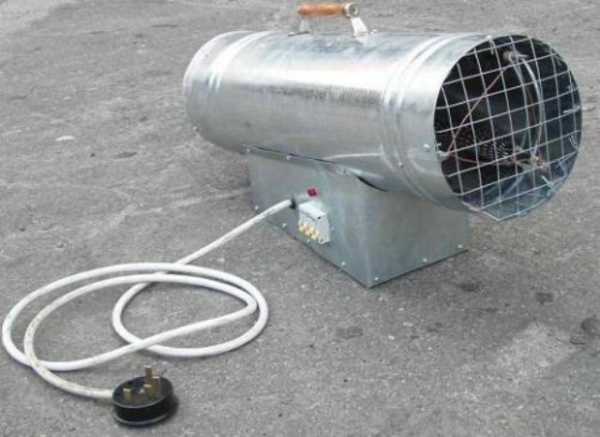

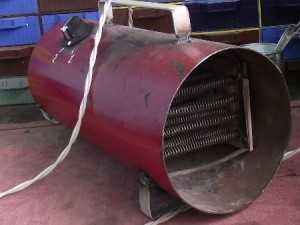

Электрическая пушка

Это оборудование самое безопасное и простое в устройстве. Если участок подключен к электросети, то лучше всего сделать своими руками электрическую тепловую пушку. Самодельный аппарат сможет пригодиться как при строительстве, так и в дальнейшем для разных личных потребностей. Само название «пушка» возникло из-за схожести круглого корпуса с боевым орудием. Корпус также может иметь прямоугольную или квадратную форму.

Требуемые материалы

Изготовление устройства для обогрева не слишком затратно. Чтобы сделать электрическую пушку своими руками, понадобятся:

• стальной корпус;
• рама, где будет находится конструкция;
• электрический вентилятор;

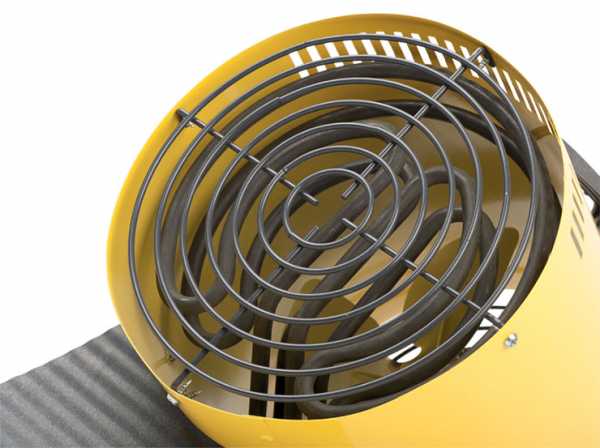

• нагревательный ТЭН;
• провода для подсоединения устройства к электросети;
• включатель.

Корпус можно сделать из оцинкованного листового металла или подходящего куска трубы. Для работы будут необходимы инструмент по металлу и сварочный агрегат.

Для создания электрической пушки вам понадобится, как минимум, вентилятор

Корпус этого устройства при эксплуатации может очень сильно нагреваться. Потому надо выбирать довольно толстый либо жароустойчивый металл. Помимо этого, есть смысл на металлические элементы нанести теплоизоляцию.

Выбирая ТЭН, нужно не забывать, что температура выходящего воздуха будет зависеть от количества и мощности этих нагревательных элементов. При этом скорость работы вентилятора на температуру не повлияет, однако чем быстрее вращается это устройство, тем равномерней тепло распределяется по помещению. То есть, за температуру обогрева отвечает обогревательный элемент, а за качество распределения — вентилятор.

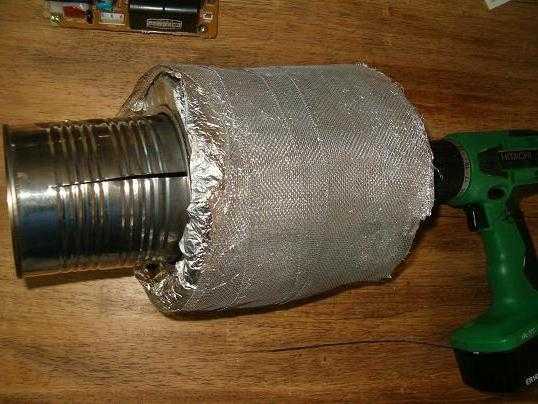

Чтобы снизить затраты, можно использовать ТЭН от старого утюга либо иного устройства. В некоторых случаях есть смысл укоротить длину ствола пушки, чтобы повысить температуру прогрева. Подходящий электрический двигатель с крыльчаткой можно снять с ненужного пылесоса.

В этом видео вы узнаете, как сделать пушку:

Процесс изготовления

Чтобы собрать тепловую пушку, лучше всего вначале нарисовать схему электрической цепи обогревателя. Как правило, используют уже готовые схемы.

Изготавливают электрическую теплопушку в следующем порядке:

1. Вначале необходимо подготовить раму и корпус устройства.
2. После надо в центре корпуса установить один или несколько нагревательных элементов.
3. Затем нужно подвести к ним провод питания.
4. Установив вентилятор, к нему подключить электричество.
5. Подсоединить шнур питания, кабель от нагревающих элементов и вентилятора к пульту управления.
6. Установить защитную решетку на торцах корпуса.

Во время сборки нужно непременно изолировать все соединения проводов. После завершения сборки выполняют пробный запуск обогревателя. Если он работает в нормальном режиме, без сбоев, то можно применять оборудование по назначению.

Порядок изготовления пушки представлен выше

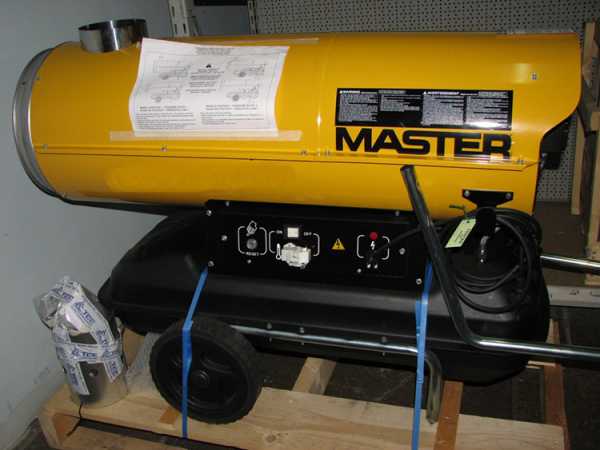

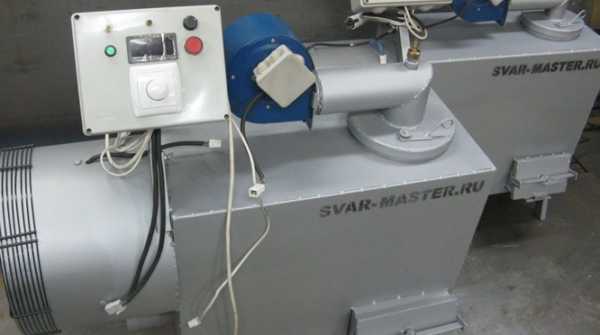

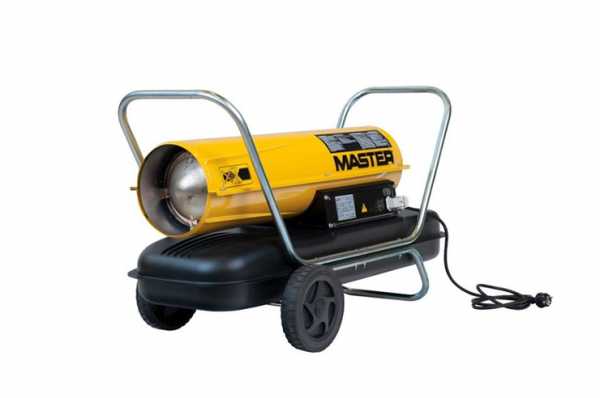

Конструкция на дизельном топливе

На участках, где невозможен доступ к электропитанию либо ограничен, оптимально изготовить дизельную тепловую пушку своими руками. Это оборудование самостоятельно сделать немного сложней, в отличие от электрического аналога, так как нужно будет изготовить два корпуса и использовать сварку. Для обогрева помещения размером приблизительно 700 м² потребуется около 15 литров горючего.

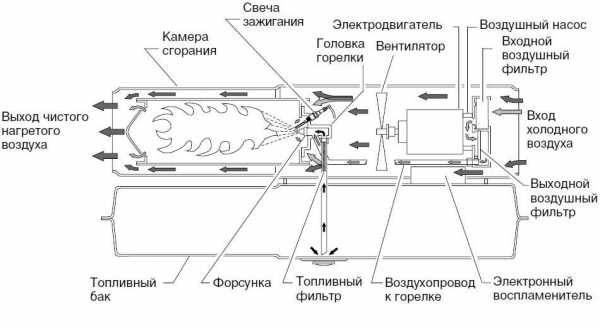

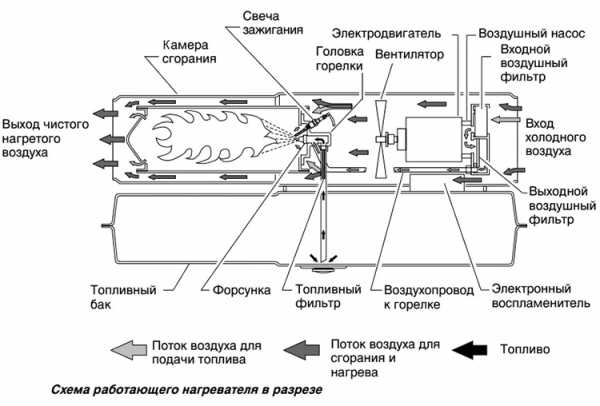

Принцип работы

Нижний элемент в этой конструкции — бак для дизтоплива. Сверху устанавливают непосредственно пушку, в которой находятся вентилятор и камера сгорания. Горючее попадает в камеру, а вентилятор передает прогретый воздух. Для розжига и передачи горючего будут необходимы топливный насос, соединительный шланг, форсунка и фильтр. К вентилятору подключается электрический двигатель.

Камера сгорания устанавливается в центре в верхней части корпуса. Это железный цилиндр диаметром приблизительно в 2 раза меньше относительно диаметра корпуса. Продукты горения топлива выводятся из камеры с помощью вертикально установленной трубы.

Особенности сборки

Нижняя часть обязана располагаться на расстоянии не меньше 20 см от верхнего корпуса. Чтобы емкость для топлива чрезмерно не нагревалась, ее необходимо сделать из материала с небольшой теплопроводностью. Можно выбрать и обычный металлический резервуар, который необходимо накрыть теплоизоляционным слоем.

Верхнюю часть надо изготовить из толстого металла. Подойдет отрезок металлической трубы. В корпусе нужно разместить:

• вентилятор с электрическим двигателем;
• форсунку с топливным насосом;
• камеру сгорания с трубой для вывода продуктов горения.

После крепят топливный насос, а к баку подводят металлическую трубу, с помощью которой горючее подается вначале на топливный фильтр, а после на форсунку. По краям верхнего корпуса устанавливают защитные сетки. Про электропитание для работы вентилятора надо подумать предварительно. Если доступ к электросети ограничен, можно использовать аккумуляторную батарею.

Во время эксплуатации дизельного обогревателя необходимо соблюдать технику безопасности. Даже на расстоянии одного метра горячий воздушный поток может достигать 450 градусов. Не советуют применять это устройство в закрытых пространствах, так как продукты горения дизтоплива представляют опасность для человека.

Кроме обогревателей, которые работают на дизтопливе, для пушек применяют и иные горючие материалы, к примеру, машинное масло.

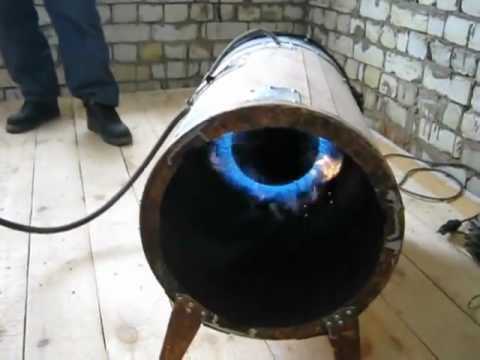

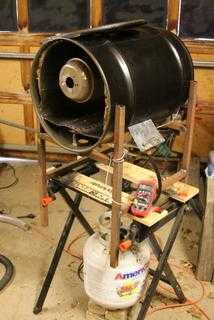

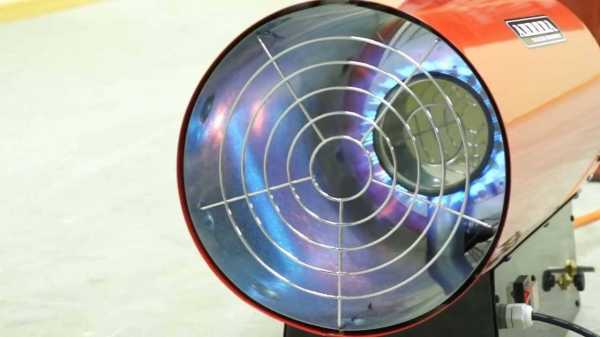

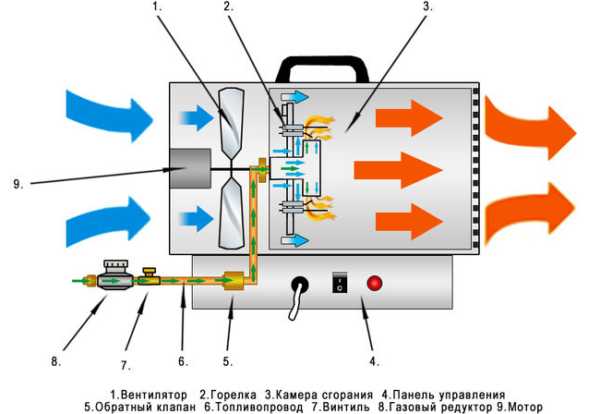

Газовый обогреватель

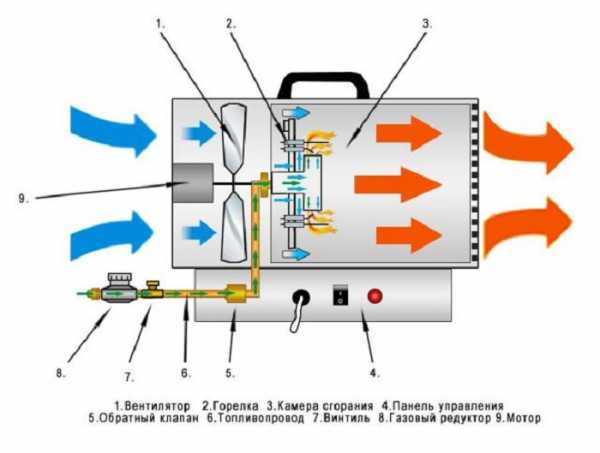

По своей конструкции газовое оборудование напоминает устройство дизельной пушки. Здесь также находится камера сгорания, которая расположена в корпусе. Вместо емкости для жидкого топлива устанавливается баллон сжиженного газа.

Как и во время применения дизтоплива, огромное значение имеет вывод продуктов горения, так как в самодельных конструкциях очень сложно обеспечить полное сгорание газа. Воздух, поступающий в помещение, нагревается во время контакта с камерой сгорания. Сгоревший газ выводится на улицу с помощью специального отвода. Эта конструкция непрямого обогрева более безопасна, в отличие от обогрева с помощью открытого огня.

Увеличение теплоотдачи

Для того чтобы повысить теплоотдачу, к камерам сгорания чаще всего приваривают пластины — как правило, по 5-10 шт. Причем размеры камеры сгорания и пластины обязаны быть меньше размера корпуса, чтобы они не прикасались к его стенкам и не смогли перегреть.

Корпус газового устройства обогрева при эксплуатации сильно нагревается, потому его нужно накрыть теплоизоляционным слоем, чтобы не допустить возгорания и ожогов. Для сборки газовой конструкции будут необходимы:

• горелка;
• баллон с газом;
• железный корпус;
• редуктор;
• рама для фиксации корпуса;
• устройство для розжига;
• вентилятор.

Баллон с газом подсоединяют к редуктору, обеспечивая этим самым равномерную транспортировку топлива к горелке. При этом воздух около камеры сгорания прогревается, а вентилятор выводит его в помещение. Принцип сборки почти такой же, как и для дизельного нагревателя.

Советы по использованию

С газовой пушкой можно применять лишь баллоны, заполненные газом на специальном оборудовании. В баллонах, которые наполнены кустарным способом, может случиться утечка.

При сборке и эксплуатации газового нагревателя нужно придерживаться определенных правил:

1. Использовать прибор для дистанционного розжига, так как розжиг вручную может спровоцировать взрыв.
2. Трубы подачи газа на участках соединений нужно непременно герметизировать.
3. Не оставлять включенное устройство без наблюдения в течение продолжительного времени.
4. Никогда не применять с пушкой баллоны, которые заполнены кустарным методом.
5. Постоянно следить, чтобы баллон с газом находился на достаточной дистанции от обогревателя, в противном случае он перегреется и взорвется.

Еще один немаловажный момент — соотношение габаритов обогреваемого помещения с мощностью газовой установки. Запрещается устанавливать очень мощный обогреватель в небольшой комнате, так как это может привести к пожару.

Правила ухода и эксплуатации

Кажущаяся простота изготовления конструкции может являться причиной многих ошибок. Поэтому владельцу любой тепловой пушки необходимо придерживаться определенных рекомендаций:

1. Патрубок для вывода продуктов горения обязан находиться минимум в 2 м от легковоспламеняющихся предметов.
2. Запрещается использовать обогреватель при наичии в воздухе бензиновых паров. Также недопустима высокая влажность.
3. Если оборудование имеет воздушные фильтры, то их необходимо заменять либо промывать с мылом через каждые 700 часов эксплуатации.
4. Между выключением и дальнейшим включением устройства необходимо выдерживать паузу не менее 5 минут.
5. Вентилятор необходимо чистить во время начала и завершения отопительного сезона.
6. Топливные фильтры дизельных пушек необходимо очищать каждые 4 месяца эксплуатации.
7. При хранении оборудование необходимо накрыть полиэтиленом либо плотной тканью, чтобы устройство не покрывалось пылью.
8. Обеспечить ручное охлаждение: потушить горелку, а вентилятор выключить тогда, когда все оборудование полностью остынет.
9. Чтобы не допустить утечки горючего, теплопушку необходимо устанавливать только на устойчивой и ровной поверхности.
10. Теплопушки можно заправлять лишь в полностью остывшем состоянии.
11. Запрещается загораживать включенное устройство, тем более отверстия для подачи и выхода воздуха. Также запрещено класть на включенное оборудование вещи для сушки.
12. Около теплопушки и других устройств можно хранить лишь дневной запас горючего. Основной запас обязан храниться в специальном помещении.

Эффективность тепловых пушек уже давно доказана их практическим применением: если необходимо что-то просушить или обогреть помещение — лучшего варианта не найти. Причем конструкция этого оборудования очень простая, что дает возможность самостоятельно изготовить этот обогреватель. Устройства являются очень мощными, потому при их применении нужно быть очень внимательными.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Тепловая пушка своими руками: чертежи, изготовление

Тепловая пушка своими руками изготовляется в том случае, когда необходимо обогреть помещение, не имеющее центрального отопления, а возможности приобрести промышленный отопительный прибор нет. Кроме того, самодельная теплопушка станет отличным выходом из ситуации тогда, когда хозяину необходимо поддерживать в нежилом помещении, например цехе или ангаре, определенную температуру в целях обеспечения работоспособности производства.

Виды тепловых пушек

Принцип работы тепловой пушки состоит в том, что с помощью нагревательного элемента производится нагрев топливного элемента.

Далее теплый воздух при помощи вентилятора распространяется по помещению, прогревая его. В результате в нем устанавливается и поддерживается необходимая владельцу помещения положительная температура.

Как выбрать тепловую пушку? В зависимости от способа нагрева топливного элемента и воздуха различают следующие виды нагревательных приборов:

• газовые;
• дизельные;
• электрические;
• многотопливные;
• водяные.

Каждый вид имеет свои плюсы и минусы. Например, газовая тепловая пушка хороша тем, что энергоноситель в ней сгорает полностью. Это позволяет сэкономить денежные средства на отопление. Также она хороша тем, что ее можно легко переместить на другое место работы.

Из минусов можно назвать необходимость создания стационарной газовой установки при необходимости отопления помещения большой площади. Газовая тепловая пушка, кроме того, имеет большую степень пожароопасности, так как работает с открытым огнем, поэтому ее нельзя использовать в зданиях, где хранятся легковоспламеняющиеся вещества и размещаются пожароопасные производства.

Другой вид мобильного обогревателя — водяная тепловая пушка, которая хороша тем, что способна длительное время обогревать помещение в выключенном состоянии. Кроме того, она пожаробезопасна. Однако и у нее есть минус — она достаточно сложна в обслуживании, так как требует в качестве теплоносителя воду.

Для того чтобы определиться окончательно с вопросом о выборе тепловой пушки, нужно знать, какова схема отопления в требуемом помещении. Такую схему владелец помещения может заказать у специалистов или составить сам, если имеются необходимые знания. Поэтому, если сложно определиться с выбором тепловой пушки, имеет смысл обратиться к профессионалам.

В процессе ее выбора стоит обращать внимание на следующие моменты:

• цена;
• мощность;
• простота в обслуживании;
• вес.

Обычно по всем этим параметрам наиболее выгодной является электропушка. Такое устройство может работать от обычной бытовой электрической сети, поэтому его можно использовать в быту, например, для обогрева гаража.

Самостоятельное изготовление нагревателя

Несмотря на то, что промышленность может предложить большой ассортимент мобильных обогревателей самых разных моделей, среди домовладельцев до их пор популярна электрическая самодельная тепловая пушка. Дело в том, что данное устройство, собранное самостоятельно, обойдется его владельцу на несколько порядков дешевле подобного аппарата, приобретенного в магазине.

Ремонт тепловой пушки, собранной самостоятельно, будет стоить сущие копейки ее владельцу, так как отпадет необходимость посещать официальные сервисные центры, работающие по достаточно высоким расценкам.

Тепловая пушка своими руками создается из подручных материалов, что позволяет иметь широкий спектр запасных частей на случай ремонта. Не сложно изготовить такую конструкцию нагревателя, которая учитывает все особенности помещения.

Если владелец решился создать обогреватель собственными руками, то электрическая пушка станет для него оптимальным выбором. Дело в том, что узнать, как сделать пушку своими руками, можно практически в любом справочнике электрика, а для работы потребуется иметь некоторые подручные материалы.

Схема тепловой пушки

При этом обязательно потребуются чертежи устройства и его схема. Их использование гарантирует качество сборки и соответствие устройства правилам пожарной безопасности. Обычно в конструкцию данного нагревателя входят:

• корпус;
• тэн для нагрева;
• мощный вентилятор;
• прибор для управления;
• провод с вилкой.

Для изготовления корпуса в процессе монтажа понадобиться металлическая труба или короб. Желательно выбрать корпус большой толщины с низким уровнем теплопроводности, который защитит прибор от механических воздействий.

Тэн обычно берется стандартный, продаваемый в магазине. При этом его мощность рассчитывается в зависимости от площади обогреваемого помещения и нагрузки на электросеть. Электрическая пушка при необходимости может быть оснащена несколькими тэнами.

Монтируя вентилятор в корпус, нужно помнить, что будет удобнее установить на пушку устройство, регулирующее скорость вращения его лопастей, а систему управления вентилятором и всем нагревательным прибором имеет смысл вынести в отдельный короб.

Для того чтобы получить дополнительную экономию, можно покрыть корпус электропушки теплоизолирующей краской. Можно нанести ее и на иные элементы устройства. Это экономит электроэнергию при обогреве помещения.

На что стоит обратить внимание при изготовлении?

Производя самостоятельную сборку такого нагревательного прибора, как тепловая пушка, стоит помнить несколько моментов. Средняя мощность таких устройств составляет от 1,5 кВт до 45 кВт. Если же нужна большая мощность, то рекомендуется о конструировании дизельной тепловой пушки своими руками.

При изготовлении тщательно следует проверять все соединения на предмет их изолированности. Не стоит заниматься самостоятельной сборкой электрического нагревателя в том случае, когда не имеется даже элементарных познаний в электротехники.

Изготовленная тепловая пушка своими руками должна быть зарегистрирована в органах пожарного надзора. Это убережет владельца от достаточно крупного штрафа за несоблюдение правил пожарной безопасности.

tvoygarazh.ru

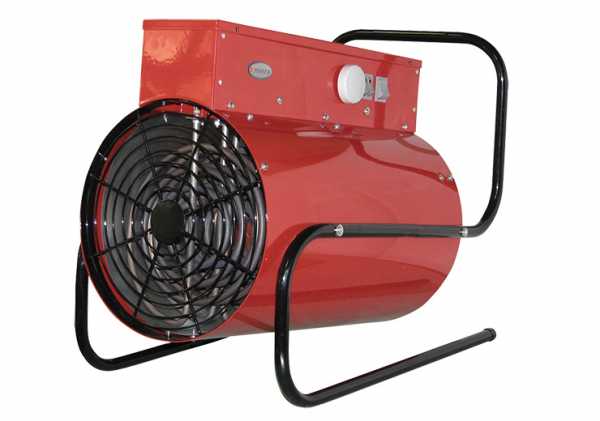

Электрическая тепловая пушка своими руками

Главная / Комплектующие и аксессуары / Тепловые пушки / Можно ли сделать электрическую тепловую пушку самому?

Иногда требуется временно или постоянно нагревать воздушные массы в помещении и делать это без помощи стационарной системы отопления. Вот здесь и возникает необходимость использования переносных обогревателей.

Но, приобретение подобного устройства может вылиться в очень немалую сумму. Поэтому, многие изготавливают обогревательные установки собственными силами. Сделать можно разные типы отопителей, но лучше всего, подходят обогревательные установки, которые называют «тепловые пушки».

У них много достоинств, и среди них одно из главных – мобильность, и возможность доставить такое оборудование в нужное место, без серьезных затрат. Всем эти условиям, отвечает электрическая тепловая пушка, сооруженная, или собранная своими руками.

Почему именно электрическая

Изготовить можно как газовую, так и любую, работающую на жидком топливе, например – дизельную установку для обогрева, но сделать это качественно, и при этом, получить достаточную мощность, получится далеко не у каждого, особенно, с учетом всех правил по технике безопасности.

Если попытаться собрать газовую установку, то очень велик риск взрыва или пожара. То же самое, можно сказать и про дизельные пушки. К тому же, потребуется постоянно думать о заправке агрегата и контролировать их использование, и соответствие нормам пожарной безопасности.

Да и процесс изготовления, например, пушки, нагревающей поток горением газа, потребует, как минимум довольно серьезных навыков в сборке подобных агрегатов.

В пушках, работающих от сети, нет открытого пламени, не используется горючее топливо, а риск возникновения пожара минимален. Если и есть возможность неполадок, то все они будут связаны с электрической частью, поэтому знать все про электротехнику — необходимое условие для самостоятельной сборки.

Электрические модели собрать гораздо проще, но это не означает, что можно обойтись без специфических навыков и опыта в сборке таких конструкций. Помимо того, что для сборки необходимо уметь обращаться со множеством инструментов, нужно иметь достаточный опыт, или работать под руководством человека, имеющего такие навыки.

Если нет опыта в сооружении таких установок и знаний, связанных с электротехникой нет, то даже браться за постройку подобного агрегата нельзя!

Принцип работы

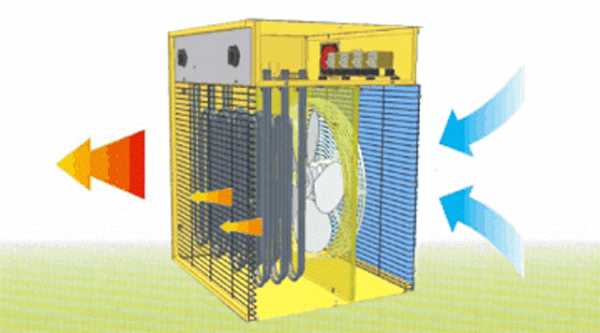

Любая, в том числе и самодельная тепловая электрическая пушка, работает по одному принципу: мощный вентилятор, прогоняет воздух через нагревательное оборудование — тэн, который отдает ему тепло, и уже нагретый воздух, попадает в обогреваемую зону.

На схеме все достаточно понятно, чтобы получить представление о том, как будет работать такой агрегат.

В конструкции всего несколько элементов:

• Корпус агрегата
• Нагревательный тэн
• Вентилятор
• Приборы управления
• Провод для подключения к электросети

Скорость и степень прогревания помещений, отапливаемых подобными отопителями, определяется количеством и мощностью установленных в нем тэнов. Чем их будет больше, тем активнее будет прогреваться воздушная масса, проходящая через пушку.

В некоторых моделях, предусмотрена возможность менять скорость вращения вентилятора, и, соответственно, количества воздуха, проходящего через агрегат.

Вопреки ошибочному мнению, скорость потока воздуха не влияет на скорость, с которой отапливаемая зона прогреется. Для тепловой пушки, работающей по такому принципу, гораздо важнее, какой установлен тэн, и насколько велика его мощность.

Скорость воздушного потока в устройстве, может влиять только на равномерность прогрева комнаты – чем она больше, тем равномернее будет нагреваться помещение. А нагревательный элемент, может либо сильнее нагревать воздух, либо слабее. Это уже зависит от его мощности.

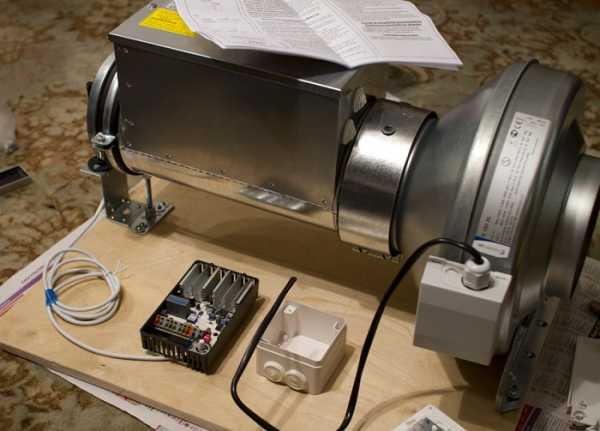

Как собрать такое устройство самостоятельно

Сборка своими силами предполагает наличие необходимых знаний и опыта в подобных самоделках. Если все это присутствует, то можно перейти к сборке.

Перед механической частью, следует разобраться с электрической схемой. Она необходима, для правильного монтажа и соблюдения требований по безопасности.

При помощи такой схемы, будет проще рассчитать и количество комплектующих, и получаемую мощность устройства. А главное – проконтролировать правильность последующей сборки устройства.

Для корпуса можно взять как круглую трубу, так и квадратной формы короб. Он должен быть из металла. Толщина здесь очень важна – теплопроводность должны быть не слишком высокой, так как рабочая температура, может подниматься до очень больших величин.

Если необходимо, можно сделать дополнительное покрытие корпуса из теплоизолирующих материалов. Это позволит не опасаться ожогов, если коснуться работающей установки.

Далее следует установить тэны. Их количество и мощность, определяется требованиями, предъявляемыми к устройству. Несколько смонтированных тэнов, дадут возможность изменять температуру подаваемого в помещение воздуха, но усложнят конструкцию.

Мощность тоже влияет на температуру, но, уже серьезнее – чем мощнее тэн, тем сильнее он будет нагреваться и отдавать тепло.

Закрепить тэны, нужно в центре корпуса и присоединить к ним, питающую проводку. Особое внимание следует уделить изоляции всех электрических соединений и контактов.

После этого, устанавливается вентилятор. Здесь тоже можно выбрать, какой по мощности устанавливать. Более мощные модели дадут возможность равномерно нагреть большое помещение.

Все необходимо подключить к коммутирующему устройству, или проще – сделать панель управления. Здесь нужно соединить воедино всю проводку, идущую от тэнов и вентилятора, с переключателями режимов и проводом питания.

Перед первым включением, требуется обязательно проверить все электрические соединения на признаки замыканий, открытых проводов и контактов – их быть не должно. Все соединения, должны быть тщательно заизолированы.

Если все требования по технике безопасности были соблюдены, можно осуществлять первое включение самостоятельно собранной тепловой пушки.

Заключение

Собрать подобную отопительную установку своими руками, достаточно несложно. Но, необходимы специфические знания и навыки.

Если их нет, то и браться за сооружение отопителя не стоит. Лучше не рисковать собственной безопасностью и безопасностью окружающих, и приобрести изготовленную в заводских условиях установку.

wikipotolok.com

Дизельная и электрическая тепловая пушка своими руками

Изготавливается тепловая пушка своими руками весьма быстро. Необходимо только заранее приготовить различные материалы, выбрать приемлемый тип нагревательного прибора, и на чем он будет работать: электричество, газ или различного вида топливо.

Кратко о классификации

Различие пушек идет в зависимости от типа топлива, на котором работают эти нагревательные приборы или от способа нагревания воздушного потока. Отсюда и названия:

• электропушка;
• дизельная;
• газовая;
• инфракрасный тип нагревательных элементов;
• водяная;
• монотопливная.

В первую очередь нас интересует, как сделать тепловую пушку, работающую от сети, потому что это самый распространенный и безопасный вариант. Простое обслуживание, нет нужды проверять наличие в баке топлива, экологическая чистота.

Функциональные особенности

Когда у вас нет материальной возможности приобрести запатентованный аппарат заводского изготовления, то самодельная тепловая пушка — единственная возможность выполнить намеченный вами план ремонта или строительства.

Принцип работы такого агрегата несложен: в трубу из асбеста или какого-нибудь металла устанавливаются тэны или располагается спираль особым способом. С одной стороны вставляется мощный вентилятор, который нагнетает воздух в трубу, где он нагревается и через противоположное отверстие выпускается в помещение.

Такие электроустройства реально быстро нагревают помещения различного объема. Здесь все зависит от мощности нагревательных элементов: чем мощнее, тем быстрее создается оптимальная температура. Есть только один негативный момент — это большое потребление энергии и быстрое высушивание воздуха. При использовании в жилом помещении надо ставить рядом открытую емкость с водой, чтобы увлажнить воздух.

Тепловая пушка своими руками часто изготавливается гаражными умельцами для обогрева этих помещений в зимнее время.

Электрическая пушка

Перед тем, как приступить к изготовлению, делается подробная электрическая схема устройства, собираются все составляющие.

Схема электрической пушки

Чтобы изготовить тепловую пушку своими руками, вам понадобятся такие материалы:

1. Асбесто—цинковая труба большого диаметра, чтобы входил вентилятор. Некоторые предпочитают делать корпус из оцинкованного металла толщиной не менее 1 м, а все самодельное устройство получается мобильнее.
2. Электродвигатель и импеллер для сборки вентилятора — можно приобрести в магазинах или собрать из подручного материала, например, использовать старый вентилятор и двигатель от пылесоса.
3. Нагревательные элементы можно сделать из специальной проволоки, накрутив ее на электрод. Получится спираль, как для электрической плитки, только надо сделать предварительные расчеты, иначе такая пушка может вырубить свет во всем районе.
4. Закупить или подобрать керамические изоляторы, медный провод сечением не менее 2 мм, предохранители на 24 А, провод подключения с вилкой и прочие мелочи.

Только после этого начинаем собирать электрическую часть согласно составленной ранее схеме. Тепловая пушка электрическая собирается следующим образом:

• готовим корпус и опору с изоляционной подкладкой;
• растягиваем спираль в виде звезды и закрепляем внутри корпуса, или устанавливаем тэны в центре трубы;
• подключаем к выводам провода питания;
• закрепляем вентилятор, подводим проводку;
• устанавливаем защитные решетки с обеих сторон корпуса;
• монтируем блок управления и подключаем к нему всю проводку;
• устанавливаем провод подключения устройства к сети.

Все соединения электрической схемы при сборке тепловой пушки тщательно изолируем — все делается своими руками, поэтому особое внимание уделяем мелочам. После окончания работ делаем пробный запуск: система работает нормально, значит, изделие можно эксплуатировать без опасения.

Внимание! Особое внимание при сборке следует обращать на безопасность: металлический корпус трубы должен защищаться асбестовой подкладкой на основании, чтобы не случилось пожара, а вся проводка тщательно изолирована.

Дизельный теплогенератор

Иногда, не только в целях экономии, а когда нет рядом источников электрического тока, на помощь в обогреве помещений приходит пушка на дизельном топливе. Ее принцип действия кардинально отличается от электрических аналогов, впрочем, и конструкция тоже. Прежде чем приступить к изготовлению, надо достать чертеж, тщательно изучить его, а потом уже собирать все детали. Простейшая дизельная тепловая пушка непрямого нагрева имеет такие основные части:

1. Цилиндрический корпус из прочного металла.
2. Бак с топливом, насосом перекачки и фильтрующим элементом.
3. Камера сгорания из толстого металла с одной или несколькими форсунками для распыления дизтоплива.
4. Вентилятор для нагнетания воздуха.
5. Труба дымохода для отведения продуктов сгорания.

Дизельную тепловую пушку начинают собирать с установки внутри основного корпуса вентилятора, потом вставляют камеру сгорания и центрируют ее. Подсоединяют систему трубопровода топлива от бака и перекачивающего насоса к форсунке. Топливный бак во всей конструкции расположен в самой нижней части, у него нет прямого контакта с корпусом трубы по соображениям пожарной безопасности.

Брать емкость для дизельной тепловой пушки надо заводского изготовления, несмотря на то, что вы собираете все своими руками — это гарантия безопасности.

Рядом закрепляется насос и фильтр тонкой очистки. Насос соединяется с форсункой посредством трубки из меди. Внутри камеры сгорания размещается заводской пьезоэлемент для зажигания распыленного топлива. В верхней части камеры делается отводная труба, через которую все продукты горения удаляются в атмосферу. С обеих сторон корпуса устанавливаются защитные решетки, чтобы исключить неосторожного касания раскаленной торцевой части камеры сгорания и оградить людей от работающего вентилятора.

Сделать дизельную установку самостоятельно не такая простая задача, как кажется на первый взгляд. Если у вас нет достаточных знаний, то лучше купите заводской вариант — гарант пожарной безопасности.

Пушка на масле

Некоторые гаражные мастера делают устройства на отработанном масле своими руками, но зачем изобретать велосипед, когда есть заводские установки, разрешенные к использованию в любых помещениях. Они работают на любом гидравлическом или моторном отработанном продукте, который можно приобрести недорого.

Тепловая пушка на отработанном масле, сделанная гаражным умельцем, будет намного дешевле, а вот как быть с безопасностью? Кто ответит, если с установкой, функционирующей на масляной отработке, что-то случится? В заводском варианте все продукты сгорания выводятся по трубе наружу, а у самодельного агрегата зачастую масло горит в грязной чашке от направленной на нее паяльной лампы. Заводской вариант имеет КПД 100% и сгорание масла не нарушает экологию помещения, чего не скажешь о кустарном производстве.

Газовый теплогенератор

Принцип действия его идентичен дизельному варианту, да и собирается газовая тепловая пушка таким же образом, но вместо солярки подается газ. Отличается высокой степенью пожарной опасности, потому что внутри корпуса присутствует открытый огонь. Такие устройства можно приобрести в соответствующих торговых точках по цене от 5,1 тыс. р. — они проверены пожарной инспекцией, есть сертификат, разрешающий использовать в различных помещениях.

Сделанный кустарным способом агрегат внушает мало надежности, он шумит и коптит на разных режимах, да и открытый огонь внутри ничем не закрытой трубы не добавляет безопасности. Кроме того, гарантии на горелки, часто китайского производства, нет.

Чтобы отремонтировать заводской вариант, вам достаточно обратиться в сервисный центр, где специально обученные мастера решат все ваши проблемы. Кустарный аппарат в случае поломки основных деталей реанимировать будет гораздо сложнее, если это вообще будет возможно. О его работе можно судить по видеоролику.

Самодельные газовые пушки являются мощными весьма опасными устройствами, где нет защиты от перегрева, и отсутствует контроль за пламенем. Их ни на минуту нельзя оставлять без присмотра.

Устройство газового теплогенератора

Многие пользователи считают, что собрать, а уж тем более сделать ремонт тепловой пушки своими руками дело не столь уж и сложное. Это не так — без специальных знаний и технических навыков вы сделаете кустарное подобие теплогенератора. Помните, что электрическая пушка, сделанная вами — это источник электрических травм, коротких замыканий, если ненароком была допущена простая ошибка при сборке. Другие виды, особенно с применением открытого огня, являются источниками неминуемого пожара.

tehnika.expert

Электрическая тепловая пушка своими руками. Газовая тепловая пушка своими руками

В зимнее время электро тепловая пушка, своими руками изготовленная, послужит надежным и эффективным средством для поддерживания необходимой температуры практически в любом помещении, будь то большой офис или кондитерский цех. Она достаточно мобильна, имеет хороший процент КПД и невысокий расход энергии и мощность. Можно точно рассчитать, сколько потребуется энергии для обогрева того или иного помещения.

Вся прелесть в том, что тепловая пушка, своими руками сделанная, может использоваться в различных местах, где нет системы отопления. Она станет замечательным вариантом обогрева помещения, где идут строительные или ремонтные работы, в больших офисах (более 300 кв. м.), в сборочных цехах и т. д. Многие пользователи не подозревают, что тепловую пушку реально собрать в домашних условиях. Для этого понадобятся недорогие материалы, определенные навыки, желание и свободное время.

Как работает электрическая тепловая пушка?

Тепловая пушка (в зависимости от конструкционных особенностей) может работать на таких видах топлива, как газ (пропан, бутан), электричество или горячая вода. Перед тем как приступить к сборке тепловой пушки своими руками, необходимо изучить и понять механизм ее работы. А функционирует тепловая пушка (своими руками она изготовлена или на заводе, не столь важно) по такому принципу:

• Нагревательный элемент (ТЭН, газовый патрубок) набирает установленную пользователем температуру.
• Встроенный вентилятор достаточной мощности прогоняет через корпус охлажденный воздух.
• Нагревательный элемент дает необходимую температуру воздуху, который выталкивается горячим потоком в помещение.

Как правило, тепловая пушка, своими руками сделанная с учетом всех требований, имеет достаточную надежность и безопасность. Она способна за короткий период времени нагреть воздух в помещении до необходимой температуры.

Виды

Чтобы понять, какое устройство для обогрева вам нужно, и определиться с выбором, предлагаем ознакомиться с основными видами рассматриваемых устройств:

• Электрическая тепловая пушка. Своими руками изготовленный аппарат работает от определенного источника питания. Как правило, прибор имеет мощность от 3 до 35 кВт. Замечательный вариант для использования в домашних условиях или в гараже. Он экологически безвреден и не выделяет никаких вредных для человека продуктов сгорания.
• Газовая тепловая пушка. Своими руками можно смастерить прибор, который будет иметь мощность от 15 до 150 кВт. Он подключается к газовой системе или баллонам. Из недостатков можно отметить большое количество потребляемой энергии и выброс продуктов сгорания, правда, не опасных для людей.
• Дизельная тепловая пушка. Своими руками ее изготовить труднее, чем газовую. Работает данная установка на жидком топливе (солярка, керосин). Имеет мощность от 10 до 140 кВт. Используется только в проветриваемых помещениях.

Особенности сборки устройства

Для начала нужно составить план того, как будет собираться электрическая или газовая тепловая пушка своими руками. В нем следует учитывать основные характеристики устройства (например, мобильность, эргономичность, другими словами, небольшие размеры и вес). С другой стороны, если вы собираетесь изготовить электрическую пушку в домашних условиях, то подобные условия необязательны. Можно выбрать свои параметры, главное, чтобы они не сильно отличались от базовых стандартов.

Важно знать

Обязательным условием использования тепловой пушки является наличие отлаженной вентиляционной системы в помещении.

Это связано с тем, что при работе электрической тепловой пушки будет раскаляться ТЭН или спираль, которые не только греют воздух в помещении, но и высушивают его.

Основные этапы работы

При выборе материалов для сбора электрической пушки стоит учитывать свои технические умения, опыт и финансовые возможности. Как показывает практика, многие мастера собирают электрическую пушку из того, что имеется под рукой. Есть варианты того, как собрать устройство, приближенное к заводским стандартам. Рассмотрим их:

• Итак, как делается электрическая тепловая пушка своими руками? Начнем с домашнего варианта, который подразумевает сборку устройства из всего полезного, что есть в гараже или кладовой. В первую очередь нам нужно найти трубу диаметром 300 мм и толщиной 3-4 мм. Если такой возможности нет, то подойдет оцинкованный лист такой же толщины. Для работы со сталью понадобится сварочный аппарат. Труба станет корпусом изделия.
• Следующий важный элемент будущей самодельной тепловой пушки — электромотор с крыльчаткой. Чтобы его раздобыть, нам понадобится пылесос советского образца. Его нужно разобрать и извлечь необходимый элемент. Не советуем разбирать новые пылесосы, так как схемы в современных моделях довольно сложные.
• Извлеченный электромотор устанавливаем на одном из концов уже подготовленной трубы. На другом конце корпуса располагается конструкция, которая будет нагревать выдуваемый устройством воздух. Для этого нам понадобится нихромовая спираль мощностью 2 кВт и асбестовый лист. Эти компоненты можно приобрести на любом рынке или в строительном магазине.
• Асбестовый лист нарезаем на полоски и делаем из них решетку. Устанавливаем ее на противоположной от электромотора стороне. На готовой решетке фиксируем будущий ТЭН — нихромовую спираль. Для создания цепи питания не нужно устанавливать отдельные блоки или паять схемы. Все довольно просто.
• Теперь нам понадобятся выключатель для замыкания цепи, провод со штекером и предохранители. К нашему нагревателю подключаем предохранитель на 30 ампер, для двигателя понадобится на 7 ампер. Если на пылесосе такой есть, то можно использовать и его. Все элементы фиксируем, согласно плану, специально подготовленным инструментом.

Вышеизложенный вариант сборки электрической тепловой пушки позволит изготовить устройство небольшой мощности, но его хватит для обогрева квартиры или офиса площадью 50-60 кв. м. При грамотной сборке и надежных материалах на выходе получится отличное устройство для обогрева.

Сборка более мощной тепловой пушки

Если для обогрева помещения вышеизложенный вариант не подходит, тогда можно сделать тепловую пушку своими руками более мощной. Правда, материалы придется покупать или заказывать.

Что касается принципа сборки, то он особо не меняется. Нужно самому увеличить стенки корпуса, подобрать мощный электродвигатель, поставить более эффективные предохранители. Для тепловой пушки высокой мощности отлично подойдет простой электромотор без крыльчатки. Его настраивают на нужное количество оборотов. Также понадобится комбинированный вентилятор, но его будет сложнее найти на рынке.

Полезные советы

Перед тем как искать схемы сборки и покупать необходимые элементы для будущей тепловой пушки, советуем реально оценить собственные возможности, опыт и познания в этом деле. В основном все схемы и видеоролики, посвященные сборке такого устройства, довольно простые, но риск допустить ошибку достаточно велик.

Это очень важно понять, так как допущенный промах может вызвать не только сбой в системе электропитания, но и пожар.

Заключение

Если у вас появилось огромное желание своими руками собрать электрическую тепловую пушку, и для этого есть все необходимые материалы и условия, то почему бы не удовлетворить свой интерес? Рекомендуем вначале посоветоваться с людьми, у которых уже есть опыт сборки подобных обогревательных устройств.

Ремонт тепловой пушки своими руками достаточно прост и не требует особых знаний. Это тоже плюс. Чтобы составить более полное представление, можно обратиться к видеороликам, в которых подробно объясняют и показывают, как собирается электрическая тепловая пушка своими руками. Всегда помните о собственной безопасности.

Итак, мы в общих чертах выяснили, как делается электрическая и газовая тепловая пушка своими руками.

fb.ru

Как собрать тепловую пушку своими руками

Достоинства тепловой пушки

Видео-обзор тепловых пушек

Среди явных достоинств самодельной электрической тепловой пушки – это ее мобильность и возможность доставки в любое место без затрат. Ей удобно пользоваться и легко ремонтировать. Тепловая пушка, сооруженная или собранная своими руками, обладает повышенными эксплуатационными характеристиками.

Самодельная тепловая пушка – это специальное устройство, главной задачей которого является обогрев крупных жилых или складских помещений. Этот обогреватель работает на электричестве, но можно применять и альтернативные источники энергии – керосин, бензин, солярку, и т. д. Тепловые пушки обладают различным уровнем мощности. Для применения в быту достаточно агрегата с мощностью от 2 до 10 кВт. Но на такой мощности работают простые модели, которых не достаточно для обогрева крупного рабочего помещения или склада. Если нужно обогревать объемное помещение, то мощность аппарата должна быть не менее 200 кВт. Вы можете заказать в сети и купить такой обогреватель, но проще и дешевле собрать его самостоятельно.

У такого источника обогрева свои плюсы и преимущества. Первое – не нужен бак для горючего. Второе – электрически аппараты безопаснее, чем работающие на бензине и керосине. Они экологически чище и не выделяют вредных веществ. Есть только один минус – электрическая пушка подходит только для помещений с центральным электрическим снабжением.

Да, вы можете сделать любой аппарат, даже работающий на газу и дизельном топливе, но добиться нужного уровня мощности очень тяжело, если дополнительно учитывать правила техники безопасности.

При сборе газовой пушки вы рискуете устроить возгорание или мощный взрыв, ведь для сбора такого аппарата нужны навыки газовщика. То же самое относится к дизельному варианту. Плюс, придется заботиться о постоянном добавлении топлива, контроле его уровня и соответствию технике безопасности.

Да и процесс изготовления пушки, нагревающей поток горением газа, потребует как минимум, довольно серьезных навыков в сборке подобных агрегатов.

В пушках, работающих от сети, нет открытого пламени, не используется горючее топливо, а риск возникновения пожара минимален. Если и есть возможность неполадок, то все они будут связаны с электрической частью, поэтому знать все про электротехнику — необходимое условие для самостоятельной сборки.

Электрические модели собрать гораздо проще, но это не означает, что можно обойтись без специфических навыков и опыта в сборке таких конструкций. Помимо того, что для сборки необходимо уметь обращаться со множеством инструментов, нужно иметь достаточный опыт или работать под руководством человека, имеющего такие навыки.

Если у вас нет знаний в области электрической техники, то самостоятельно браться за создание такого аппарата категорически запрещено!

Принцип работы

У любой, даже самодельной электрической пушки, один и тот же принцип работы: воздух прогоняется с помощью мощного вентилятора через нагревательный прибор – тэн, прогревающий воздух, который затем выходит в отапливаемую зону.

Чтобы иметь представление о работе этого агрегата, следует внимательно изучить его элементы.

В конструкции их всего пять:

• Корпус;
• Тэн для нагрева воздуха;
• Мощный вентилятор;
• Прибор для управления;
• Провод с вилкой.

От количества и мощности тэнов зависит качество и скорость обогрева помещения. Чем больше тэнов, тем мощнее и быстрее будет прогреваться воздушная масса, проходящая через аппарат.

У некоторых моделей изменяется скорость вращения вентиляторов, а значит и количество воздуха, продуваемого через аппарат.

Существует ошибочное мнение, что скорость прогрева помещения зависит от скорости прохождения воздуха через тэны. Для нашего аппарата важна мощность и количество тэнов.

Скорость продува воздуха определяет только уровень равномерности прогрева помещения – чем она выше, тем равномернее обогрев. Нагревательный элемент отвечает только за величину прогрева воздуха.

Как собрать тепловую пушку своими руками

Видео про самодельную газовую пушку

Сборка предполагает наличие у сборщика знаний и навыков работы с электрическим оборудованием. Если вы уверены в своих знания, можете приступать к сборке.

До механической части разбираемся с электрической схемой. Она нужна, чтобы учесть все правила техники безопасности и выполнить правильный монтаж.

Схема поможет безошибочно рассчитать количество элементов аппарата и уровень мощности. А главное – контролировать правильность сборки.

Для корпуса подойдет прочная круглая труба или короб. Он обязательно должен быть металлическим. Металл – это самый термостойкий и износостойкий материал, выдерживающий смены температур и внешние нагрузки. Выбираем корпус большой толщины с низкой теплопроводностью, так как во время работы температура аппарата может быть очень высокой.

Можно дополнительно покрыть корпус материалами для теплоизоляции. Это позволит спастись от ожогов, если вдруг вы прикоснетесь к работающему аппарату.

Затем устанавливаем тэн. Количество и мощность определяет сам мастер, все зависит от ваших требований к нагревательному прибору. Если смонтировать несколько тэнов вместе, это поможет быстрее и сильнее прогревать помещение, но сделает конструкцию аппарата сложнее.

От мощности нагревателя зависит температура в помещении – чем он мощнее, тем больше тепла будет выходить.

Крепим тэны в центре корпуса и присоединяем к ним проводку питания. Следите, чтобы контакты и соединения были заизолированы.

Далее ставим вентилятор. Снова определяемся с мощностью. Чем мощнее модель, тем равномернее будет прогреваться помещение.

Все подключается к коммутатору, либо сделайте панель управления. Берем проводку от тэнов и вентилятора и соединяем ее, добавляем переключатели и проводку питания.

До первого включения проверьте все соединения и цепи прибора на замыкания, все провода и контакты должны быть заизолированы, открытые контакты запрещены.

Если вы учли все требования по технике безопасности, можете провести первый пуск тепловой пушки.

Собрать тепловую электро пушку своими руками очень непросто. Для этого требуется опыт работы с электрическим оборудованием, знания и навыки.

Без знаний вы не соберете отопительный прибор, а только утроите пожар. Рекомендуем просто приобрести заводскую модель, а не рисковать собственной безопасностью.

Кажется, что сбор обогревателя собственными силами поможет сэкономить немало денег. Но самодельные аппараты не могут быть безопасными, особенно, если вы делаете их для круглосуточной работы. Минимум, который может произойти – это перегрузка электросети и короткое замыкание. Самодельный аппарат быстро выкачает кислород из помещения. Советуем для собственной же безопасности купить обогреватель в фирменном магазине.

Оцените статью: Поделитесь с друзьями!

refite.ru

Тепловая пушка своими руками — инструкция по сборке

Тепловые пушки на все сто процентов оправдывают свое название.

Они буквально выстреливают тепловую энергию, обеспечивая прогрев помещения в считанные минуты.

Предлагаем читателю познакомиться с ними поближе, и узнать – как делается тепловая пушка своими руками.

Принцип работы

По сути своей тепловая пушка — это тот же тепловентилятор. В открытом с двух сторон корпусе круглой формы установлены источник тепла и вентилятор, прогоняющий через него воздух.

В результате на выходе образуется тёплый воздушный поток, температура которого может достигать нескольких сот градусов.

Достоинства тепловой пушки

Такие отопительные приборы, как конвектор или радиатор, прогревают помещение достаточно долго, поскольку под действием одной лишь конвекции нагретый воздух распространяется весьма неторопливо. Тепловая пушка — и в этом ее главное достоинство — на конвекцию не полагается и распространяет нагретый воздух принудительно.

В итоге уже через пару минут в помещении устанавливается желаемая температура, причем независимо от его размеров. В крупных складских помещениях, выставочных павильонах, больших торговых залах тепловые пушки вообще незаменимы, так как равномерно прогреть такие объекты до комфортной температуры никакими иными средствами невозможно.

Принцип работы тепловых пушек

Полезными они будут и в небольших постройках, не оборудованных водяной системой отопления, например, в гараже. Конечно, если пользователь сидит на одном месте, целесообразнее применить инфракрасный обогреватель, но если приходится работать в разных зонах гаража, без тепловой пушки не обойтись.

Есть у тепловых пушек и еще одна функция, не менее востребованная. Такой прибор может использоваться в качестве большого фена. Волосы сушить им, конечно, нельзя, а вот погреб, оштукатуренную или окрашенную стену, стяжку, зерно и другую сельскохозяйственную продукцию (можно изготавливать сухофрукты) — вполне.

Третий способ применения тепловой пушки — быстрый прогрев крупных изделий. Типичный пример — полотно натяжного потолка, которое при установке нужно прогревать именно таким прибором.

Среди широкого выбора отопительного оборудования котел водогрейный на твердом топливе все еще остается популярным. Поговорим о достоинствах и недостатках прибора.

Инструкция по изготовлению буржуйки своими руками приведена здесь.

Камином можно украсить как квартиру, так и небольшой дачный домик. Пошаговая инструкция по изготовлению углового камина представлена по ссылке.

Виды

Все тепловые пушки делятся на две большие группы:

Электрические

Нагревательный элемент выполнен в виде спирали или ТЭНа.

Последний представляет собой ту же спираль, только помещенную в медную трубку, заполненную кварцевым песком.

ТЭН служит дольше, так как установленная в нем нагревательная спираль не контактирует с воздухом (нет окисления).

Нагрев происходит за счет преобразования электрической энергии в тепловую, что обусловлено высоким сопротивлением материала нагревательной спирали.

С точки зрения удобства эксплуатации электропушки являются идеальным вариантом, поскольку они:

• не шумят;
• не производят выхлопных газов;
• могут менять мощность в пределах от 0% до 100%;
• могут быть полностью автоматизированы;
• не требуют хранения запаса топлива.

Однако, электричество — довольно дорогой энергоноситель, так что применение такой пушки, особенно мощной, может ударить по карману. К тому же, на объекте, не подключенном к сети электроснабжения, такой прибор будет бесполезным. В бытовых условиях можно отметить ограничение по мощности, так как проводка в жилых домах обычно рассчитана всего на 4,5 кВт.

Иногда тепловыми пушками называют еще и инфракрасные (ИК) обогреватели. У таких приборов нет вентиляторов — они распространяют тепло в виде излучения (на здоровье не влияет).

Главное достоинство — минимальные теплопотери, поскольку ИК-пушка греет не воздух, отдающий тепло ограждающим конструкциям, а в первую очередь непосредственно предметы. Воздух нагревается уже от них.

Горелочные

Нагрев осуществляется за счет сжигания топлива, поступающего в горелку. По виду используемого топлива такие пушки делятся на несколько разновидностей:

1. Дизельные. Такие пушки дороги в эксплуатации, но зато они могут развивать значительную мощность, что обусловлено высокой калорийностью дизельного топлива.
2. Газовые. К сильным сторонам этих пушек относят прежде всего дешевизну эксплуатации — газ пока является самым дешевым энергоносителем. Используется та же его разновидность, что и для автомобилей, так что заправить баллон газовой тепловой пушки можно на любой автозаправочной станции. Также эти приборы могут работать на газе природном, который поставляется по газопроводам.
3. Многотопливные. В большинстве своем работают на отработанных маслах.

Горелочные пушки могут отличаться способом нагрева.

Дизельная тепловая пушка прямого нагрева

Существует две разновидности:

1. С прямым нагревом. Нагнетаемый воздух смешивается с горячими газами — продуктами горения топлива. Такие пушки имеют 100-процентный КПД, но они отравляют воздух, поэтому во время их работы в помещении не должно быть людей, животных и растений.
2. Непрямого нагрева. Продукты горения выбрасываются в дымоход, а вырабатываемое тепло сообщается нагнетаемому воздуху через теплообменник. При таком исполнении часть тепла теряется, но зато пушка может использоваться на объектах с постоянным пребыванием людей.

Горелочная пушка снабжена небольшим резервуаром для хранения запаса топлива, поэтому она, в отличие от электрической, ни к чему не привязана и может эксплуатироваться в полевых условиях.

С косвенным нагревом

Такие пушки часто называют водяными. Тепло в них не вырабатывается, а доставляется при помощи теплоносителя, обычно воды. То есть это, по сути, батарея отопления, снабженная вентилятором.

Тепловые пушки отличаются номинальной мощностью и степенью автоматизации работы. Самые «продвинутые» имеют функцию программирования.

Газовая пушка

Как сделать тепловую пушку своими руками?

Такой обогреватель несложно изготовить самостоятельно. Однако, следует помнить, что он является пожароопасным, поэтому все требования безопасности нужно соблюдать обязательно.

Рассмотрим технологию изготовления различных видов тепловых пушек.

Дизельная

Корпус делаем из стальной трубы с толстыми стенками (тонкостенная быстро прогорит).

Внутри размещаем:

• камеру сгорания (делается из трубы в 1,5 – 2 раза меньшего диаметра) с форсункой;
• вентилятор с электродвигателем.

Камера сгорания должна иметь патрубок для присоединения к дымоходу.

Снаружи к корпусу крепится топливный насос, который будет подавать горючее в форсунку, а также фильтр.

С двух сторон корпус-труба должен быть закрыт решетками.

Во время работы пушки корпус довольно сильно нагревается, поэтому емкость для горючего следует крепить на расстоянии хотя бы в 20 см от него. При этом она должна иметь теплоизоляционную защиту на основе базальтового волокна (пенопласт и другие полимеры при нагреве выделяют вредные летучие вещества).

Электрокамин по своим эстетическим характеристикам не уступает настоящему. К тому же, любой желающий может изготовить электрокамин своими руками. Инструкцию найдете в статье.

О принципиальных отличиях классического кондиционера от инверторного читайте в этом материале.

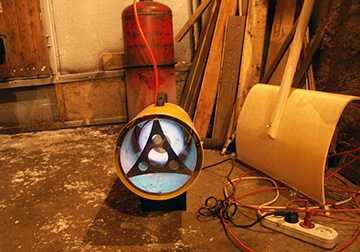

Газовая пушка своими руками

Центральным элементом этой пушки является газовая горелка, длину которой:

• немного увеличивают при помощи трубы соответствующего диаметра;
• далее рассверливают имеющееся в ней отверстие, так чтобы его диаметр составил 5 мм.

Жиклер, через который осуществляется подача газа, тоже нужно увеличить — до 2-х мм.

Теплообменник делается из трубы меньшего диаметра:

1. С одной стороны в него следует вставить удлинитель горелки.
2. Далее нужно вырезать в теплообменнике отверстие и приварить к нему трубу, по которой будет подаваться нагретый воздух.
3. На другой ее стороне устанавливается вентилятор с электродвигателем.
4. Все компоненты можно закрепить при помощи хомутов.
5. В завершение в пушке необходимо просверлить отверстие, через которое можно будет осуществлять розжиг газа.

Горелка пушки может подключаться как к централизованному газопроводу, так и к баллону с бутаном или пропаном. Во втором случае нужно правильно настроить редуктор, отрегулировав давление. Для обогревателя мощностью до 10 кВт оно должно составлять не более 0,5 атм, для более мощных давление следует увеличивать.

Газовый баллон должен оснащаться теплоизолирующей защитой и располагаться на удалении от сильно нагревающегося корпуса.

Используйте только те баллоны, которые заправлялись с применением профессионального оборудования.

Если для заполнения использовались «самопальные» устройства, может иметь место утечка газа, которая приведет к взрыву.

Электрическая

Тепловая пушка электрическая своими руками изготавливается проще всего. В трубе устанавливают ТЭН и вентилятор с двигателем. ТЭН не обязательно покупать — его можно снять, к примеру, со старого утюга.

Видео на тему

microklimat.pro
