Как выбрать циркуляционный насос для отопления

Циркуляционные насосы представляют собой составляющую систем отопления, основная функция которой перекачивание негустой жидкой однородной массы. Благодаря равномерному передвижению теплоносителя по системе трубопровода, тепло равномерно распределяется, способствуя улучшению показателей его работы.

Данному оборудованию свойственно не только круговое движение жидкой массы внутри отопительной системы трубопровода, но и рециркуляционный режим. При расчете параметров в учет берутся потери на трение и сопротивление отопительной жидкости.

Конструктивно их можно описать следующим образом:

• Корпус, к которому присоединена улитка;
• К последней присоединяют контурные трубы;
• Внутри корпуса расположен электродвигатель с управляющей платой и клеммами, к которым подсоединяют электропровода;
• Ротор с крыльчаткой, который вращается и передвигает теплоноситель, засасывая его с одной стороны и нагнетая в контурные трубы с другой, создавая определенное разряжение на входе циркуляционного оборудования и необходимое давление на выходе.

Преимущества использования:

• равномерное теплораспределение, способствующее хорошему и качественному обогреву одинаково во всех помещениях;
• возможность регулирования отопительной системы;
• автоматическое обеспечение бесперебойной работы циркуляционного оборудования в установленном режиме;
• возможность 50% экономии электроэнергии благодаря настройке определенных параметров;
• контроль вращения ротора для обеспечения требуемой температуры;
• функциональность работы с любой жидкостью-теплоносителем;
• тишина и КПД:
  «Мокрые» – более тихие и идеальны для небольших сооружений, «сухие» обладают высоким КПД и хороши для сооружений побольше;
• необходимый напор обеспечивает рабочую исправность всей техники;
• длительный эксплуатационный срок;
• универсальность для практически любых отопительных систем;
• необходимость данного прибора для нормальной работы и функционирования систем отопления скрытого типа, так как естественная циркуляция жидкой массы невозможна по тонким трубам.

Принцип работы – роторы с закрепленными на них лопатками создают давление жидкого теплоносителя. Обычно, конструктивно в корпусе действует 1 ротор, но возможны конструкции и с 2-мя роторами. Главное условие работы прибора – отопительная система не должна иметь внутри воздуха.

Типы насосов

По конструктивному выполнению рабочей части циркуляционный прибор классифицируется на насосы с мокрым и сухим ротором.

Проектирование прибора мокрого типа предполагает расположение ротора с рабочим колесом в теплоносителе. Конструкция корпуса такова, что специальные зазоры способствуют попаданию жидкой массы, благодаря постоянному движению которой мотор охлаждается, а движущиеся детали смазываются.

У таких приборов отсутствует сальник. При роторном вращении происходит постоянное движение теплоносителя через гильзу. Рекомендуемое расположение насоса – горизонтальное, что будет препятствовать образованию воздушных пробок.

Благодаря постоянному расположению всех частей прибора в теплоносителе происходит поглощение вибрационных шумов, что объясняет бесшумность насосов мокрого типа. Для проверки рабочего состояния и правильности роторного вращения используют спецприспособление или определяют на глаз, вскрыв заднюю пробку.

Конструктивно приборы мокрого типа классифицируются на обычные – для отопительных систем, и специальные – для подачи горячей водой с учетом появления минеральных отложений.

Преимущества:

• Бесшумность работы;
• Долгий эксплуатационный срок;
• Простая настройка;
• Низкое электропотребление;
• Компактность;
• Легкость.

Минус – низкий КПД, способствующий ограничению области применения приборов данного типа.

В сухом роторе теплоноситель не омывает его и движущиеся его составляющие не смазываются. Главное достоинство – перекачивание большого объема теплоносителя благодаря более мощному двигателю. Возможны модели со сплошным валом, где имеется мотор с крыльчатками, и с соединением муфтой, что дает возможность заменять на более мощный электродвигатель.

Для предотвращения попадания жидкости между насосом и электродвигателем идет сальник из агломерированного угля или керамики и нержавейки в условиях тяжелой работы. При вращающих движениях между поверхностями образуется тонкая пленка, которая дополнительно герметизирует детали вращения.

Главный плюс — высокий КПД – почти 80%, что подходит для обогрева вместительных сооружений. Минус – высокий уровень шума, требующий установки насоса в отдельном дополнительно шумоизолированном помещении.

Выбор оборудования: необходимые расчеты

Требования к работе насоса в системе отопления:

• Производительность – объем перегоняемого теплоносителя, его расход при загруженности прибора на минимум. Чем выше данный показатель, тем лучше. Рассчитывается он по формуле: мощность отопительного котла, деленная на разность температур теплоносителя в трубах подающей части контура (+90 – +95С°) и обратных трубах отопительного контура (+60 – +70 С°). На 10 м длины циркуляционного контурного кольца требуется 0,6 м напора. На обогрев 10 кв. м помещения необходимо 1 кВт котла отопления. При расчете на 1-у секцию радиатора в 200 Вт, то на 10 кв. м устанавливаются 5 секций и запас в 1-2 секции. Насос обязан подводить жидкость ко всем радиаторам сооружения.
• Давление – уровень поднятия жидкости насосом в отопительной системе. Измерение производится в м водяного столба или атмосферах.
• Рабочие условия — квадратура помещения обогрева, вид и температура теплоносителя, окружающая температура, диаметры составляющих трубопровода. Окружающая температура влияет на объем необходимого тепла, чтобы обогреть строение, и, соответственно, на работу прибора. Перегрев насоса из-за чрезмерной нагрузки – результат неправильного его выбора. При большем диаметре трубопровода, требуется мощный насос для передвижения большего объема жидкости в системе, к тому же если у нее вязкость больше, чем у воды.
• Внешние аспекты — размеры прибора, рабочий уровень шума, сложность обслуживания.
  Поэтому, чем меньше размер и более низкий уровень шума, тем лучше.

Кроме испытываемой нагрузки, во внимание берется постоянство или временность работы насоса. При необходимости только подпитки отопительной системы и небольшой настройки показателей давления можно сделать выбор не очень производительного по мощности прибора.

При работе прибора с контуром естественной циркуляции мощность должна быть большая из-за высокой нагрузки на прибор. Неправильный выбор грозит плохим «продавливанием» отопительной системы и еле теплыми батареями.

Причем, самому прибору грозит перегрев и выход из рабочего состояния. Не рекомендуется установка 1-дюймового прибора в трубы на 1,25 дюйм, используя переходники, которые не могут обеспечить необходимый напор. Небольшая потребляемая электромощность от 50 до 200 Вт имеет значение при режиме – постоянно включен.

Итак, на выбор влияют:

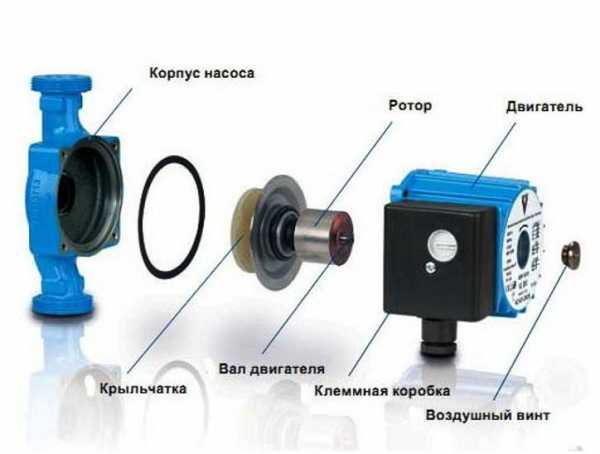

Строение циркуляционного насоса

• климатические условия;
• теплоизоляция сооружения;
• теплоизоляция полового и потолочного перекрытия;
• герметичность оконных и дверных конструкций;
• размеры сооружения.

По техническим параметрам выбранная модель должна быть чуть ниже максимальных своих возможностей, чтобы прибор не работал вхолостую. К тому же, при недостаточной загрузке появляются нежелательные шумы в тепловой магистрали.

Такой важный параметр, как материал изготовления насоса тоже влияет на качественном выполнении его работы, длительности эксплуатационного срока и цену. Из-за негативности влияния воды на детали и узлы прибора производство насосов применяет высокопрочные материалы, способные противостоять даже кипятку.

Например, керамические ротор и подшипники отличаются прочностью и длительным сроком эксплуатации, не подверженность коррозийным образованиям и бесшумностью работы.

В среднем эксплуатационный срок – 10 лет, требующие строгого выполнения всех условий эксплуатации насоса.

Основные условия правильного и качественного обустройства циркуляционного отопительного прибора:

• Недопущение наличия воздушных пузырей внутри системы отопления.
• Правильно выбранная и запущенная отопительная жидкость.

Производители и цены

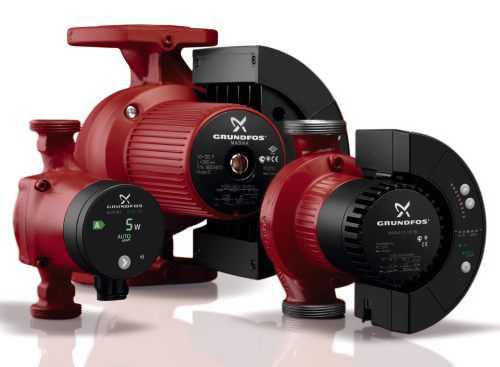

Производство циркуляционных насосов осуществляется несколькими фирмами, для которых качество и надежность – главные составляющие их успеха. Наибольшую известность приобрели Grundfos, ELSOTHERM, Speroni, Wester, Wita, Pedrollo, WILO и DAB, основополагающий фактор работы которых – это переход на автоматизированные производственные процессы по максимуму, что, главным образом, влияет на получение высококачественной продукции.

При одинаковых характеристиках продукция различных производителей отличается степенью надежности и длительностью эксплуатационного срока. Много на рынке по продаже систем отопления китайских подделок и продуктов. Бренды Grundfos и WILO отличаются высокой степенью надежности и очень низким уровнем шума своей работы.

Чтобы удостовериться в их рабочей активности на слух, следует подойти поближе на 5-10 см от прибора или приложить к насосному оборудованию руку. Годы их работы не требуют особого проявления внимания по отношению к ним. Единственный минус — высокая стоимость – в 2 раза выше, чем другие менее популярные бренды.

Другие производители предлагают среднюю по стоимости и качеству продукцию. Отличаются хорошей работой при редком возникновении каких-либо проблем. Отзывы о китайской продукции мало различаются: со временем уровень шума у изделий повышается, возможно разбалтывание ротора или насосы выходят из строя в результате сгорания.

Срок их эксплуатации от 2-х месяцев до 2-х лет. Единственный плюс – маленькая стоимость. Строго не рекомендуется приобретать китайские помпы.

Для примера, рассмотрим модель GRUNDFOS UPS 25−40. Значение 40 – высота подъема отопительной жидкости на 4 м – это 0,4 атм. давления, главный показатель при выборе насоса. Значение 25 – 1-дюймовое сечение подсоединяемых труб (25 мм).

Стандартные сечения присоединяемых труб – 25 мм и 32 мм. На приборе может быть указание показателей потребляемой энергомощности в различных рабочих режимах, число оборотов и направленость роторного движения и жидкости в системе.

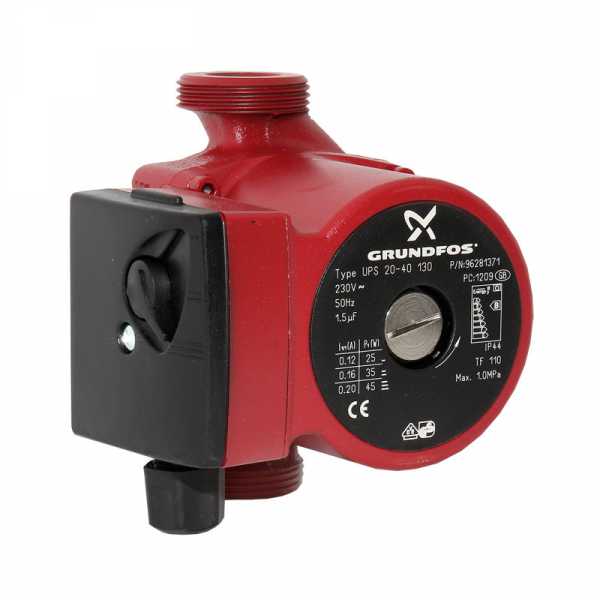

GRUNDFOS UPS 25−40

Правила установки

До установки прибора определяется местоположение проведения монтажных работ. Из-за необходимости в периодическом обслуживании следует обеспечить свободный доступ к данному оборудованию. Оптимальный вариант – перед котлом отопления на «обратке».

Это объясняется постепенным накоплением воздуха в верхней части котла и при монтаже прибора на подаче воздушные образования будут вытягиваться из котла и образовывать вакуум, который приведет к закипанию завоздушенной части. Монтаж перед котлом обеспечит вталкивание жидкости в котел без появления воздушных пробок.

Помимо этого, такой монтажный способ обеспечит работу насосного оборудования при более низком температурном режиме, что будет способствовать продлению эксплуатационного срока насоса. Так как на обратке температурные показатели жидкости ниже, чем на подаче.

Важно также положение вала прибора строго горизонтально. В противном случае, оборудование будет не полностью покрыто теплоносителем и его производительность снизится на 30%, а возможен и выход из строя из-за перегрева.

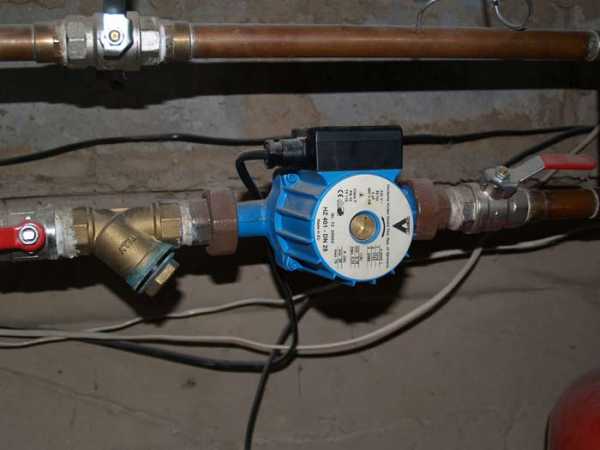

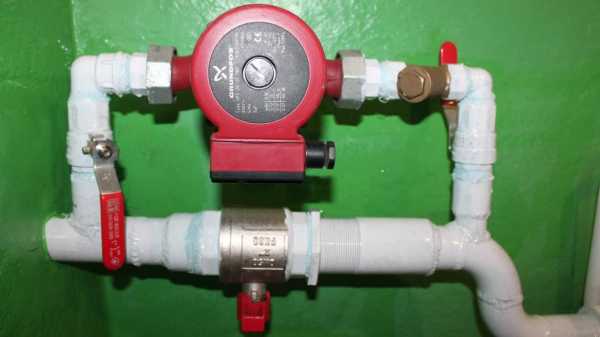

На монтажном участке желательна установка байпаса – обводной линии. Необходимость данной установки возникает при возможности электроотключения или поломки насоса, в этом случае естественная циркуляция жидкости производится посредством кранового открытия по главному трубопроводу. Обязательное условие – сечение трубы байпаса меньше сечения основной системной трубы.

Перед прибором требуется установка фильтра грубой очистки для защиты вращающихся деталей от мелких частиц, которые при попадании их на крыльчатку вызывают ее заклинивание и, как результат, сгорание обмотки и поломку насосного прибора.

С обеих сторон оборудования производится установка запорной арматуры, в качестве которой выступают шаровые краны. Их перекрытие позволяет демонтировать или обслужить оборудование, не сливая системную жидкость.

Правильнее использовать обратный клапан вместо 1-ого из шаровых кранов. В этом случае до фильтра грубой очистки производится монтаж шарового крана, после фильтра – сам прибор, а за ним – обратный клапан, который предотвратит выход жидкости из системы с другой стороны насоса. Тогда демонтаж насосного прибора производится при перекрытии только 1-ого шарового крана.

Другая функция обратного клапана – предотвращение противоположного потока давления в магистрали трубопровода, что характерно при длинных стояках на подающей линии. При наличии длинного вертикального стояка, выходящего вверх от котла внутреннее давление системы направленно и вверх, и вниз. Поэтому монтаж обратного клапана не дает давлению частично уйти в “обратку”.

Особенности эксплуатации

Техническое обслуживание требует присутствия квалифицированного персонала, который способен:

• производить очистку оборудования от пыли или иных загрязнений;
• осуществлять контроль техсостояния прибора;
• измерять уровень создаваемого насосным оборудованием шума;
• проверить отсутствие протечек;
• проверить электроконтакты.

Блиц-советы

1. Приобретение и монтаж насосного оборудования проходит после проведения расчета всех его параметров;
2. Для обогрева помещений часто устанавливают «мокрое» исполнение насосного оборудования. Для более продолжительного эксплуатационного срока без его частых ремонтов необходимо регулярное слежение за чистотой воды в трубопроводе;
3. Расположение вала строго горизонтально;
4. Стандартное подключение производится к электросети на 220 В и возможная потребляемая мощность оборудования от 25 до 100 Вт;
5. Работа прибора рассчитана на длительный режим. В случае не эксплуатации системы долгое время работоспособность прибора требует обязательной проверки перед включением;
6. Указанные на корпусе параметры и маркировки обязательно берутся в учет при приобретении установки.

orcmaster.com

подбор по напору и расходу, формулы, примеры

Большинство автономных систем отопления, которые используются для обогрева загородных домов и дач, сегодня оснащаются циркуляционными насосами. Чтобы при установке такой гидравлической машины добиться требуемых результатов, необходимо выполнить предварительный расчет циркуляционного насоса для системы отопления и, основываясь на полученных значениях, выбрать насосное оборудование с соответствующими характеристиками.

Грамотный подбор циркуляционного насоса обеспечит эффективную работу отопительной системы и позволит избежать лишних затрат

Сферы использования циркуляционных насосов

Главная задача циркуляционного насоса состоит в том, чтобы улучшить циркуляцию теплоносителя по элементам отопительной системы. Проблема поступления в радиаторы отопления уже остывшей воды хорошо знакома жильцам верхних этажей многоквартирных домов. Связаны подобные ситуации с тем, что теплоноситель в таких системах перемещается очень медленно и успевает остыть, пока достигнет участков отопительного контура, находящихся на значительном отдалении.

При эксплуатации в загородных домах автономных систем отопления, циркуляция воды в которых осуществляется естественным путем, тоже можно столкнуться с проблемой, когда радиаторы, установленные в самых дальних точках контура, еле нагреваются. Это также является следствием недостаточного давления теплоносителя и его медленного движения по трубопроводу. Избежать подобных ситуаций как в многоквартирных, так и в частных домах позволяет установка циркуляционного насосного оборудования. Принудительно создавая в трубопроводе требуемое давление, такие насосы обеспечивают высокую скорость движения нагретой воды даже к самым отдаленным элементам системы отопления.

Насос повышает эффективность действующего отопления и позволяет совершенствовать систему, добавляя дополнительные радиаторы или элементы автоматики

Свою эффективность системы отопления с естественной циркуляцией жидкости, переносящей тепловую энергию, проявляют в тех случаях, когда их используют для обогрева домов небольшой площади. Однако, если оснастить такие системы циркуляционным насосом, можно не только повысить эффективность их использования, но и сэкономить на отоплении, снизив количество потребляемого котлом энергоносителя.

По своему конструктивному исполнению циркуляционный насос представляет собой мотор, вал которого передает вращение ротору. На роторе устанавливается колесо с лопатками – крыльчатка. Вращаясь внутри рабочей камеры насоса, крыльчатка выталкивает поступающую в нее нагретую жидкость в нагнетательную магистраль, формируя поток теплоносителя с требуемым давлением. Современные модели циркуляционных насосов могут работать в нескольких режимах, создавая в системах отопления различное давление перемещающегося по ним теплоносителя. Такая опция позволяет быстро прогреть дом при наступлении холодов, запустив насос на максимальную мощность, а затем, когда во всем здании сформируется комфортная температура воздуха, переключить устройство на экономичный режим работы.

Устройство циркуляционного насоса для отопления

Все циркуляционные насосы, используемые для оснащения систем отопления, делятся на две большие категории: устройства с «мокрым» и «сухим» ротором. В насосах первого типа все элементы ротора постоянно находятся в среде теплоносителя, а в устройствах с «сухим» ротором только часть таких элементов контактирует с перекачиваемой средой. Большей мощностью и более высоким КПД отличаются насосы с «сухим» ротором, но они сильно шумят в процессе работы, чего не скажешь об устройствах с «мокрым» ротором, которые издают минимальное количество шума.

Для чего необходимо выполнять расчет

Циркуляционный насос, установленный в системе отопления, должен эффективно решать две основные задачи:

1. создавать в трубопроводе такой напор жидкости, который будет в состоянии преодолеть гидравлическое сопротивление в элементах отопительной системы;
2. обеспечивать постоянное движение требуемого количества теплоносителя через все элементы отопительной системы.

Чтобы циркуляционный насос был в состоянии справляться с решением вышеперечисленных задач, выбирать такое устройство следует только после того, как будет сделан расчет отопления.

При выполнении такого расчета учитывают два основных параметра:

• общую потребность здания в тепловой энергии;
• суммарное гидравлическое сопротивление всех элементов создаваемой отопительной системы.

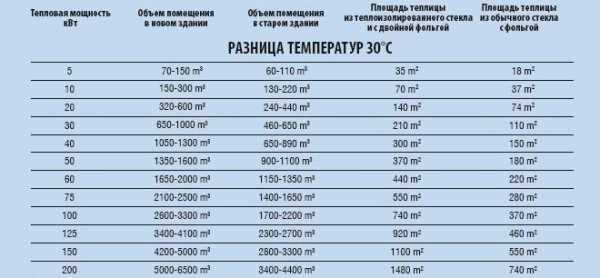

Таблица 1. Тепловая мощность для различных помещений

После определения данных параметров уже можно выполнить расчет центробежного насоса и, основываясь на полученных значениях, выбрать циркуляционный насос с соответствующими техническими характеристиками. Подобранный таким образом насос будет не только обеспечивать требуемое давление теплоносителя и его постоянную циркуляцию, но и работать без чрезмерных нагрузок, которые могут стать причиной быстрого выхода устройства из строя.

Как правильно рассчитать производительность насоса

Такой важный параметр циркуляционного насоса, как его производительность, указывает на то, какое количество теплоносителя он может переместить за единицу времени. Расчет производительности циркуляционного насоса, которая обозначается буквой Q, выполняется по следующей формуле:

Q = 0,86R/TF–TR.

Параметры, которые используются в данной формуле, указаны в таблице.

Таблица 2. Параметры теплоносителя для расчета производительности насоса

Потребность помещений дома в количестве тепла для их обогрева, которая обозначается буквой R, определяется в зависимости от климатических условий местности, в которой такой дом расположен. Так, для домов, которые эксплуатируются в условиях европейского климата, выбирают следующие значения данного параметра:

• частные дома небольшой и средней площади – 100 кВт на 1 м²;
• многоквартирные дома – 70 кВт на 1 м² площади их помещения.

В том случае, если расчет производительности насоса для отопления выполняется для зданий с низкими теплоизоляционными характеристиками, значение тепловой мощности, подставляемое в формулу, следует увеличить. Для производственных помещений, а также помещений, расположенных в зданиях с хорошей теплоизоляцией, значение параметра R принимают равным 30–50 кВт/м².

Как рассчитать гидравлические потери отопительной системы

На выбор циркуляционного насоса по его мощности и создаваемому им напору, как уже говорилось выше, оказывает влияние и такой важный параметр отопительной системы, как гидравлическое сопротивление, которое создают все элементы ее оснащения. Зная гидравлическое сопротивление, создаваемое отдельными элементами отопительной системы, можно рассчитать высоту всасывания насоса и, руководствуясь таким параметром, подобрать модель оборудования по мощности и создаваемому напору. Для расчета высоты всасывания насоса, которая обозначается буквой H, нужна следующая формула:

H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000.

Параметры, используемые в данной формуле, указаны в таблице.

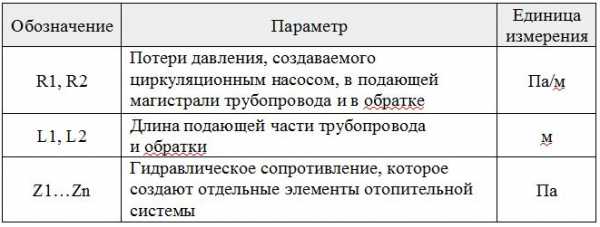

Таблица 3. Параметры для расчета высоты всасывания

Значения R1 и R2, используемые в данной формуле, следует выбирать по специальной информационной таблице.

Значения гидравлического сопротивления, создаваемого различными устройствами, которые применяются для оснащения систем отопления, обычно указываются в технической документации на них. Если таких данных в паспорте на устройство нет, то можно воспользоваться приблизительными значениями гидравлического сопротивления:

• отопительный котел – 1000–2000 Па;
• сантехнический смеситель – 2000–4000 Па;
• термоклапан – 5000–10000 Па;
• прибор для определения количества тепла – 1000–1500 Па.

Существуют специальные информационные таблицы, по которым можно определить гидравлическое сопротивление практически для любого элемента оснащения отопительных систем.

Зная высоту всасывания, для расчета которой используется вышеуказанная формула, можно оптимально выбрать насосное оборудование по его мощности, а также определить, каким должен быть напор насоса.

Как выбрать циркуляционный насос по количеству скоростей

Обычно современные модели циркуляционных насосов оснащаются регулирующим механизмом, позволяющим изменять скорость их работы. Используя такой механизм, имеющий, как правило, три ступени регулировки, можно настраивать насос по расходу жидкости, подаваемой в систему отопления. Так, при резком похолодании на улице и, соответственно, в доме, насос можно включать на максимальную скорость работы, а при потеплении выбирать другой режим.

Элементом управления, при помощи которого изменяют скорость работы циркуляционного насоса, выступает рычаг на корпусе устройства. Отдельные модели циркуляционных насосов оснащаются системой авторегулирования скорости их работы, которая изменяется в зависимости от температурного режима в помещении.

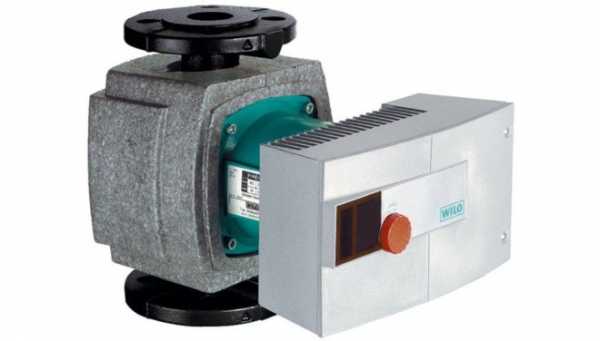

Насос Wilo-Stratos с автоматической регулировкой мощности

Приведенная выше методика – это только один пример выполнения расчетов, которые необходимы для того, чтобы выбрать циркуляционный насос для теплого пола или системы отопления. Специалисты, занимающиеся системами отопления, используют различные методики расчета напора насоса (а также производительности и других параметров таких устройств), позволяющие подбирать такое оборудование по его мощности и создаваемому давлению. Во многих случаях собственнику дома, в котором необходимо смонтировать отопительную систему, можно даже не задаваться вопросами о том, как рассчитать мощность насоса и как подобрать насосное оборудование. Многие производители предоставляют услуги квалифицированных специалистов или предлагают воспользоваться онлайн-сервисами по расчету параметров циркуляционного насоса и его выбору для систем отопления или теплого пола.

Выбирая мощность циркуляционного насоса, следует принимать во внимание, что все предварительные расчеты выполняют, исходя из значений максимальных нагрузок, которые такое оборудование может испытывать в процессе эксплуатации.

В реальных условиях эксплуатации такие нагрузки будут ниже, что даст вам возможность сделать выбор насоса, технические характеристики которого несколько ниже рассчитанных. Выбор менее мощного насоса при таком подходе не отразится на эффективности его использования в системе отопления. В том случае, если мощность насоса, который вы выбрали, значительно выше значений, полученных при расчете, это не улучшит работу отопительной системы, но при этом увеличит ваши расходы на оплату электроэнергии.

Помочь сделать выбор циркуляционного насоса из нескольких моделей по их напорно-расходным характеристикам и скорости работы помогает специальный график. При построении такого графика используются реальные значения напора и расхода, необходимые для нормального функционирования системы отопления, а также значения, которые соответствуют конкретным моделям насосного оборудования, работающего на различных скоростях. Чем ближе точки, расположенные на двух графиках, тем больше подходит насос для его использования в системе отопления.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Циркуляционный насос для системы отопления

Насос циркуляционный для отопления – это небольшой прибор, который устанавливается в систему трубопровода отопления. Он способствует перегону теплоносителя по всем веткам отопления, тем самым, обеспечивая циркуляцию горячей воды.

Есть большое количество таких насосов, они бывают «сухие», «мокрые», исходя из того, соприкасаются с водой или нет. У каждого вида свои особенности и преимущества, главное – правильно подобрать к конкретному строению, в которое будет устанавливаться насос. Например, для частных домов, лучше всего подойдут «мокрые» насосы, они не шумят, в отличие от «сухих», а для частного дома это один из важных показателей, согласитесь. К тому же, из плюсов можно отметить надёжность и небольшие размеры насоса, а также экономичность и долговечность. Всё это идеально подходит для небольшого коттеджа или иной конструкции.

Насос циркуляционный для отопления

Плюсы насосов «мокрого» типа:

• Бесшумность.
• Длительный срок эксплуатации.
• Простота в настройках.
• Низкое потребление электроэнергии.
• Компактные размеры.
• Небольшой вес.

К недостаткам относится низкий КПД, не превышающий 50%, что ограничивает область использования, поэтому такие циркуляционные насосы для систем отопления подходят только для небольших домов и коттеджей.

Насосы «сухого» типа. Основное преимущество насосов «сухого» типа — это высокий коэффициент полезного действия, он составляет около 80%. Но уровень шума настолько высок, что устанавливают их только в отдельных помещениях , да ещё и желательно сделать шумоизоляцию. Насосы данного вида подходят для обогрева больших помещений, многоэтажных зданий.

Какой насос выбрать?

При выборе насоса нужно учитывать:

• климатические условия;
• насколько утеплено здание;
• качество теплоизоляции пола и потолка;
• герметичность окон и дверей;
• размеры здания.

Только учитывая эти пункты, можно правильно выбрать насос циркуляционный для отопления, а от этого будет зависеть и качество отопления. При помощи специальных вычислений определяется объём и температура теплоносителя, которым чаще всего является вода.

Рекомендуем к прочтению:

График расчета циркуляционного насоса

При выборе модели нужно тщательно изучить её технические характеристики, желательно, чтобы они были немного ниже максимальных, это поможет избежать холостой работы насоса. Тем более, что при недостаточной загрузке они начинают издавать шум в тепловой магистрали, а это нежелательно.

Преимущества использования циркуляционных насосов

Хороший вопрос: нужна ли принудительная циркуляция вообще? Ответ будет утвердительным. За более чем два десятилетия применения данных насосов они хорошо зарекомендовали себя. Из достоинств циркуляционных насосов можно отметить:

• равномерное распределение тепла по всему зданию, благодаря чему все комнаты обогреваются достаточно хорошо и одинаково качественно, температура распределяется равномерно, то есть, нет такого, чтобы в комнате с большей площадью было прохладней, чем в небольшой;
• есть возможность регулировать систему;

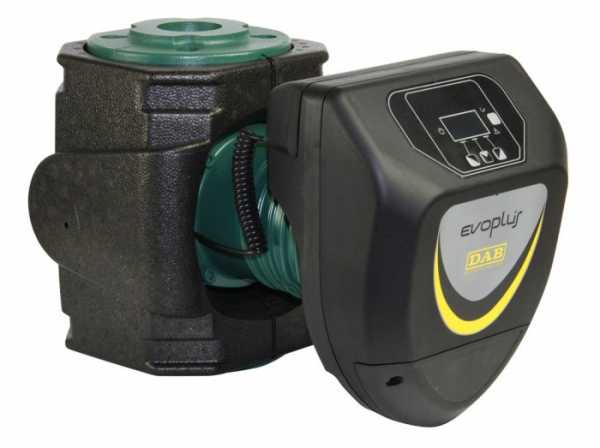

Циркуляционный насос со встроенным регулятором напора

• использование автоматики обеспечивает бесперебойную работу насоса, а также работу в установленном режиме;
• экономия электроэнергии может составлять до 50%. Это возможно благодаря настройке необходимых параметров работы насоса;
• возможность контроля вращения прибора, что поможет обеспечить ту температуру в помещении, которая требуется именно на данный момент. Это можно сделать даже у тех насосов, у которых нет автоматического режима. Данная функция поможет уменьшить температуру в более тёплое время года и максимально увеличить в холодное, зимнее.
• функциональность. Циркуляционные насосы могут работать как с водой, так и с этиленгликолем, а их температура варьируется от +2 до + 130 С.
• тишина и КПД. В зависимости от того, какой размер отапливаемого помещения, выбирают «сухой» или «мокрый» тип циркуляционного насоса. «Мокрые» идеально подходят для небольших зданий, при этом обеспечивая тишину, в то время, как «сухие» хорошо подойдут для более больших в связи с высоким КПД;
• напор. Если в системе отопления создан необходимый напор, то обеспечивается исправная работа всей связанной с ней техникой;

Циркуляционный насос позволяет обеспечить нормальную циркуляцию теплоносителя в двухэтажном доме

• большой срок эксплуатации. Если установлен качественный, правильно подобранный к данному помещению циркулярный насос для отопления, то несколько лет можно не беспокоиться о необходимости ремонта. А позже, если будет нужно отремонтировать, то это не составит труда, так как всё делается очень просто, без особых изощрений;
• насосы достаточно универсальны и подходят практически для всех систем теплоснабжения;
• без данного вида оборудования невозможна нормальная работа и функционирование современного скрытого теплоснабжения, по тонким трубам невозможно обеспечить естественную циркуляцию теплоносителя.

Материалы, используемые при производстве циркуляционных насосов

То, из чего создан циркуляционный насос для отопления, тоже очень важно, так как это отражается на качестве его работы, длительности эксплуатации, да и на стоимости. Так как контакт с водой имеет довольно таки негативное влияние на детали и узлы насоса, то производители их начали использовать высокопрочные материалы, которые могут противостоять воде даже высокой температуры.

Составные части теплонасоса

Например, таким материалом может быть керамика. В некоторых моделях ротор и подшипники керамические, благодаря чему они достаточно прочные и имеют большой срок эксплуатации. Ну и, конечно, они не боятся воды, так как керамика не подвержена образованию ржавчины, коррозии и других неприятностей. Ещё один плюс — это бесшумная работа таких деталей.

Обычно, средний гарантийный срок работы циркуляционных насосов составляет 10 лет. Но для этого необходимо строго выполнять все условия их эксплуатации, иначе никто гарантий не даст.

Какие же главные требования для успешной работы насосов? Они просты. Это и правильный подбор насоса, если в большое помещение будут установлены циркулирующие насосы для отопления, предназначенные для небольших объёмов, то хорошей работы ожидать от них не следует, соответственно, они не будут справляться и быстро выйдут из строя. Тоже относится и к насосам для больших зданий, которые стоят в маленьких домах, они будут работать вхолостую, не выполняя полного своего объёма, что также приведёт к неполадкам.

График подбора оптимального насоса для системы отопления

Необходимо выполнять правильное и качественное устройство циркуляционного насоса для отопления, причём желательно, чтобы это делал специалист-профессионал, тогда прибор будет работать исправно и прослужит долгое время. Некоторые условия:

Рекомендуем к прочтению:

• Недопущения нахождения воздуха внутри отопительной системы.
• Правильно подобранный и подготовленный теплоноситель.

При соблюдении этих простых требований, циркуляционный насос будет работать исправно и качественно, не доставляя каких-либо неудобств для пользователей.

Нюансы использования циркуляционных насосов

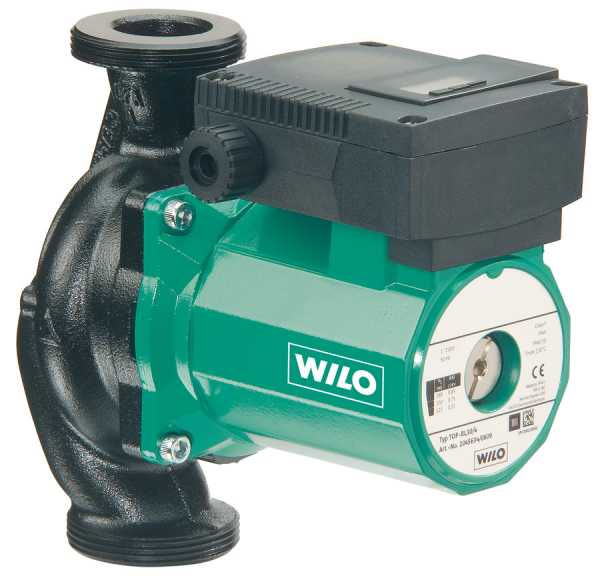

Современный циркуляционный и рециркуляционный насос для отопления для небольших домов производят довольно малых габаритов, по сравнению в предыдущими, но при этом, они достаточно эффективны и хорошо перегоняют теплоноситель по разветвлённым и длинным трубам, в которые, к тому же, врезаны радиаторы отопления, котёл, бойлер и иные сантехнические приборы.

Что важно, это небольшое потребление электроэнергии, хотя можно подумать, что наоборот — насос для хорошей работы должен потреблять много энергии.

Но это не так. Дело в том, что основная часть приборов потребляет электричество не больше, чем обычная лампочка, и это факт. Кроме того, есть такие приборы, которые очень экономично используют электроэнергию, мощность потребления может составить всего 6-8 Ватт.

При использовании системы «тёплый пол» появилась возможность установить специальные циркуляционные насосы, созданные именно для данного вида отопления. Они отличаются мощностью, которая больше, чем у обычных, так как у системы «тёплый пол» больше отводов, в которых теряется напор воды или давление. Тем более, что здесь создаётся небольшой температурный перепад.

Нужно учитывать тот факт, что во всех помещениях, где установлена система «тёплый пол», нужно устанавливать насос. Это достаточно затратно.

В данное время, самыми эффективными являются системы отопления с насосной циркуляцией. У них и высокое качество теплоотдачи, а самое главное, хороший КПД, что позволяет одинаково качественно отапливать все помещения в здании. А также они достаточно экономичны, как показывают отзывы, а это тоже немаловажно для многих, особенно для тех, кто живёт в частных домах.

otoplenie-doma.org

Как установить циркуляционный насос в систему отопления правильно

Когда возникает необходимость отопить большое помещение, то зачастую классический вариант обустройства отопительной системы, который основывается на естественной циркуляции, будет неэффективным. Это происходит, потому что давление в этой системе даже при установке мощного котла очень слабое. Этот вопрос можно решить, используя трубы большего диаметра или установив циркуляционный насос для системы отопления. Так как приобретение и установка труб обойдутся дорого, то более целесообразной будет установка циркуляционного насоса.

Циркуляционный насос необходим при устройстве системы отопления по типу нагнетания теплоносителя.

Устройство и принцип работы циркуляционного насоса

Циркуляционные насосы обеспечивает принудительную циркуляцию теплоносителя в замкнутых отопительных системах. По устройству они похожи на дренажные насосы, которые имеют металлический корпус, стальной или керамический ротор, вращающий ротор, роторный вал с крыльчаткой и электродвигатель.

При установлении насоса в систему отопления за счет него происходит засасывание воды с одной стороны, а с другой стороны ее нагнетание.

Это происходит за счет возникающей при работе центробежной силы за счет функционирования крыльчатки.

Вернуться к оглавлению

Виды циркуляционных насосов

Схема устройства циркуляционного насоса.

Существует два основных вида циркуляционных насосов для отопительной системы: «сухой» и «мокрый». «Мокрый» отличается тем, что при работе ротор не имеет абсолютно никакого контакта с перекачиваемой водой — его рабочая часть изолируется с помощью уплотнительных колец, которые изготовлены из керамики, угольного агломерата или нержавеющей стали.

При запуске двигателя все уплотнительные кольца вращаются относительно друг друга. Кольца очень хорошо отполированы и правильно подогнаны, так что между ними начинает образовываться тонкая водяная пленка, делающая соединение герметичным за счет разницы давлений атмосферы и отопительной системы. Кольца находятся под постоянным давлением пружины. Это приводит к тому, что при постоянной эксплуатации они придавливаются друг к другу, и тем самым происходит их самостоятельная подгонка.

Отличительной чертой насосов с «сухим» ротором является громкий звук при работе. Из-за этого фактора для его установки необходимо обустройство специального помещения. Если в устройстве применяются скользящие торцевые уплотнения, то необходимо постоянно следить за уровнем запыленности помещения и наличием взвесей в воде. Дело в том, что при работе «сухого» насоса возникают воздушные завихрения, которые сильно притягивают частички пыли, которые легко могут попасть внутрь, повредить кольца и привести к их разгерметизации. Поэтому уплотнители такого насоса необходимо постоянно правильно смазывать, иначе торцевое уплотнение в скором времени разрушится.

«Сухие» насосы можно разделить на три подвида: блочные, вертикальные и горизонтальные. В конструкции они отличаются между собой способом расположения всасывающего патрубка, который пропускает теплоноситель. «Мокрые» циркуляционные насосы отличаются тем, что их ротор вместе с крыльчаткой погружены в теплоноситель, за счет которого происходит смазка и охлаждение двигателя. За счет металлического стакана из нержавеющей стали обеспечивается герметичность той части электродвигателя, которая находится под напряжением.

Специалисты рекомендуют для системы отопления устанавливать «мокрый» циркуляционный насос в латунном или бронзовом корпусе. Но этот насос имеет и недостаток — низкий КПД, который обуславливается маленьким размером устройства (это необходимо, для того чтобы герметизировать гильзу, разделяющую статор и ротор). Из-за этого недостатка насос «мокрого» типа чаще всего можно установить лишь для лучшей циркуляции в системе отопления.

Вернуться к оглавлению

Как выбрать циркуляционный насос для системы отопления?

Элементы системы: 1 – Котел; 2 — Автоматический воздушник; 3 — Клапан термостатический; 4 — Радиатор; 5 — Клапан балансировочный; 6 — расширительный бак, 7 — Вентиль; 8 – Фильтр; 9- Циркуляционный насос; 10-Манометр; 11 – Клапан предохранительный.

Для того чтобы выбрать насос, в первую очередь необходимо определиться с тем, какой объем теплоносителя должен проходить через котел за одну минуту. Производители рекомендуют приравнивать мощность устройства для отопления к расходу воды. Например, если мощность котла составляет 30 кВт, то за одну минуту через него может пройти 30 л воды.

Далее необходимо правильно рассчитать расход теплоносителя каждого кольца системы и выполнить расчет расхода теплоносителя в трубопроводе (он напрямую зависит от диаметра труб). Чтобы определить более точные характеристики насоса, необходимы серьезные физические и технические расчеты. Так как система отопления создается индивидуально, а данные устройства выпускаются серийно, то не удастся идеально подобрать насос.

Не стоит приобретать насос большей мощности, чем необходимо. Это приведет не только к финансовым затратам, но и станет причиной повышенного шума в системе отопления. Лучше установить насос, мощность которого на 5-10% будет превосходить расчетные параметры. Устанавливать лучше те модели, которые оснащены несколькими настраиваемыми режимами работы. С помощью таких агрегатов в процессе работы можно определить оптимальный режим работы.

Вернуться к оглавлению

Как установить правильно циркуляционный насос в систему отопления?

Довольно продолжительное время «мокрые» насосы устанавливали в систему исключительно на обратку. Это делали, для того чтобы холодная вода продлевала срок эксплуатации сальниковой набивки, подшипников и ротора. Современный циркуляционный «мокрый» насос можно устанавливать и на обратном, и на подающем трубопроводе.

Обустраивая циркулярную систему, необходимо учитывать главное условие — гидростатическое давление в различных точках зоны всасывания должно быть избыточным. Этого можно добиться с помощи следующих способов:

Вал насоса должен располагаться горизонтально.

• сделать так, чтобы минимальная высота подъема бака над самой высокой точкой трубопровода была на уровне 80 см. Этот способ установки самый простой. Он больше всего подходит в тех случаях, когда делается переход от естественной циркуляции в системе к принудительной циркуляции. Воспользоваться этим методом можно при наличии высоких потолков или чердачного помещения. Вынося расширительный бак на чердак необходимо сразу побеспокоиться о его утеплении;
• расширительный бак можно расположить в верхней точке трубопровода. Это делается, чтобы ввести верхний участок системы в ту зону, где происходит нагнетание насоса. Этот способ подойдет лишь для современных систем отопления, которые спроектированы специально для принудительной циркуляции и в которых уклон трубопроводов сделан к котлу. Пузырьки воздуха при таком уклоне движутся по потоку воды, которая направляется насосом. В результате этого наивысшая точка в системе сдвигается на самый дальний стояк;
• перенеся расширительный бак вместе с трубой, можно реконструировать систему, выполнив врезку трубы в обратку рядом с местом, где будет располагаться циркуляционный насос. Произведя данные работы, можно создать идеальные условия для функционирования отопительной системы с принудительной циркуляцией воды;
• также циркуляционный насос можно установить сразу за вводом расширительного бака в подающем участке трубопровода. Такая реконструкция обеспечит высокую температуру теплоносителя в заданном участке контура. Прежде чем прибегнуть к этому способу, необходимо удостовериться, что выбранная модель насоса сможет работать в таких неблагоприятных условиях.

После того как выбрано оптимальное место, куда будет установлен циркуляционный насос, следует ознакомиться с технологией установки агрегата. Для работы потребуются следующие инструменты и материалы:

Схема обвязки циркуляционного насоса на отопление.

• фильтр глубокой очистки;
• обратный клапан;
• набор гаечных ключей;
• запорный кран;
• циркуляционный насос.

В зависимости от диаметра трубы подбирается и устанавливается запорный клапан между вводом и выводом врезаемого байпаса на основной трубе. Хорошо, когда в комплекте с насосом есть разъемные резьбы. Если их нет, то их придется купить самостоятельно.

Байпас — это небольшой отрезок трубопровода, устанавливающийся параллельно запорной и регулирующей арматуре. Он предназначен для того, чтобы осуществлять переключение отопительной системы, в случае выхода из строя насоса, на естественную циркуляцию. Байпас также будет полезен при возникновении проблем и перебоев в энергоснабжении.

Необходимо предусмотреть, чтобы диаметр трубы байпаса равнялся диаметру стояка. На байпас устанавливают циркуляционный насос, обратный клапан (при необходимости) и фильтр. При установке «мокрого» насоса байпас необходимо располагать горизонтально. Специалисты рекомендуют предусмотреть в байпасе автоматический отводчик воздуха. Его устанавливают в любом месте, но исключительно в вертикальном положении.

1poteply.ru
