Чаще всего в современных системах обогрева используются специальные устройства, позволяющие осуществлять принудительную циркуляцию воды. Это водяные насосы для отопления и они особенно актуальны, если предполагается обеспечивать теплом строения, имеющие большую площадь.

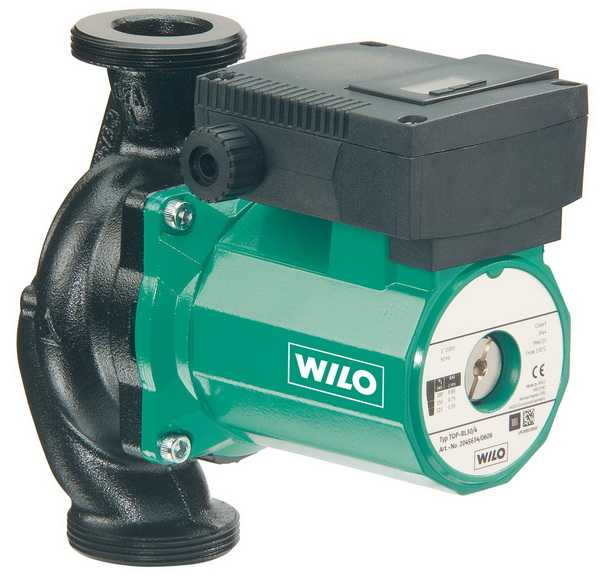

На фото рассматриваемое изделие

Преимущества принудительной циркуляции

Движение теплоносителя в отопительных системах может осуществляться естественным путем или с использованием дополнительных приборов. В первом случае жидкость циркулирует благодаря разности температур, а во втором – за счет насосов, подключенных к электрической сети.

Принудительный способ имеет ряд неоспоримых достоинств:

• Отсутствует необходимость в строгом соблюдении правил при расположении трубопроводов.
• Есть возможность производить регулировку температуры в отдельных помещениях при эксплуатации системы.
• При наличии циркуляционного устройства можно использовать элементы с меньшим диаметром.
• Экономичность при расходе топлива обеспечивается благодаря автоматическому регулированию.

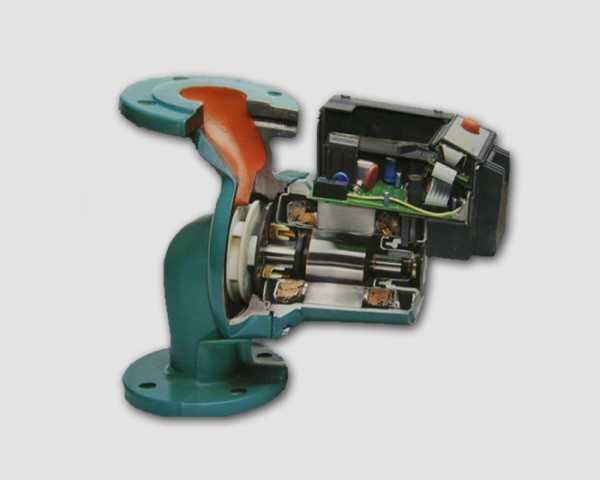

Так выглядит прибор в разобранном состоянии.

Примечание!
Самый главный недостаток заключается в том, что прибор для перекачки теплоносителя зависим от электроснабжения.
При аварийной ситуации на ЛЭП функционирование системы прекратится.

Основные типы устройств

Циркуляционные насосы для отопительных систем могут существенно отличаться, поэтому их цена может несколько варьироваться. Одни модели могут выделяться высокой мощностью, другие – показателями износостойкости или любыми другими характеристиками. Однако все приборы можно разделить на два типа.

Конструкции с мокрым ротором

В подобных устройствах вращающаяся часть находится непосредственно в перекачиваемой среде. От статора рабочее колесо отделено специальным стаканом, который делается из нержавеющей стали. Что касается вала ротора, то он может быть выполнен не только из металла, но и из керамики.

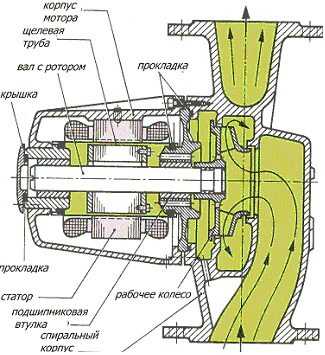

Конструкция изделия с мокрым ротором.

КПД данного приспособления для перекачки жидкости равен примерно 50 процентам, а этого в обычных условиях вполне достаточно. Новые модели с ротором, погруженным непосредственно в теплоноситель, конструируются с поддержкой модульного принципа, когда блоки устанавливаются в соответствии с необходимой подачей и размерами.

Рабочее колесо циркуляционных насосов такого типа совмещает в себе достоинства радиальных и аксиальных механизмов. Подшипники вместе с ротором и валом образуют единый блок. При запуске подобные конструкции способны производить самостоятельное удаление воздуха.

Изделия с сухим ротором

Данные устройства отличаются более высоким КПД, поэтому больше подходят для установки в системах, где требуется перекачивать значительные объемы. Двигатели приборов не имеют контакта с рабочей средой. Характерная особенность – наличие специального уплотнения между мотором и насосным отделением.

Устройство моделей с сухим ротором.

При работе между скользящими поверхностями формируется тонкая водяная пленка, ведь в системе отопления жидкость находится под высоким давлением, если сравнивать с окружающей атмосферой. Такая мембрана позволяет осуществить герметизацию, когда происходит вращение основных деталей.

Изготовление колец обычно производится из агломерированного угля, нержавеющей стали или керамики.

Если говорить о конструктивных особенностях, то можно выделить два подвида продукции, стоимость которой будет существенно отличаться.

• Консольные устройства делаются в виде отдельной конструкции, которая не имеет связи с корпусом. Рабочее колесо и вал двигателя соединяются посредством специальной муфты.
• Моноблочные аналоги представляют собой блок, в состав которого входит двигатель и непосредственно сам корпус. При таком варианте рабочее колесо насажено на вал.

Так выглядит модель с ротором, который не контактирует с водой.

Важно!
Использовать изделия с сухим ротором для отопления небольших строений не имеет смысла.
Можно осуществлять их монтаж при создании системы обогрева в больших коттеджах и других крупных зданиях.

Проведение установки

Произвести инсталляцию устройства вполне реально своими руками, так как данный процесс не подразумевает каких-то сложных действий, хотя определенные навыки все же понадобятся. В комплекте с основным прибором всегда поставляются уплотнительные кольца и необходимые детали.

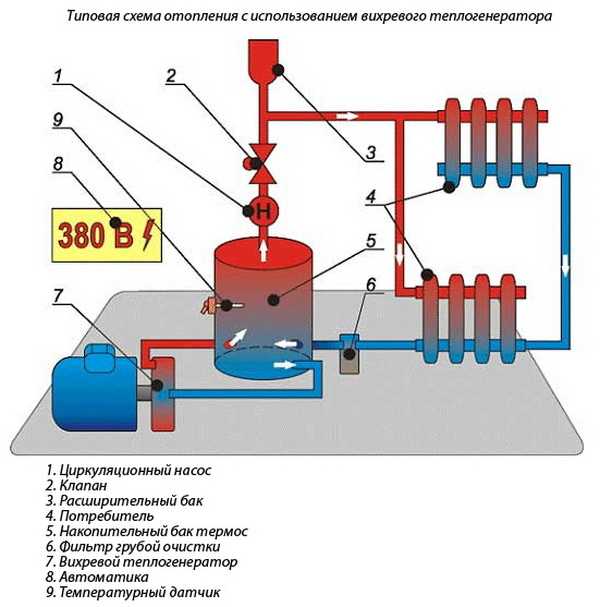

Удачное место инсталляции на схеме.

Основные положения

• Место для установки необходимо подбирать так, чтобы была возможность дополнительно инсталлировать фильтр грубой очистки. Он убережет прибор от попадания крупных частиц ржавчины и других включений.
• Рабочее колесо после проведения работ должно располагаться горизонтально. Если этим пренебречь, то циркуляционный насос будет шуметь при работе или вообще перестанет функционировать.
• В процессе инсталляции патрубки не должны быть перепутаны. Как правило, на корпусе ставятся специальные стрелки, которые отражают направление движения рабочей среды.
• Резьбовые соединения необходимо герметизировать при помощи специальной ленты или обычной пакли. Сопрягающиеся элементы в обязательном порядке отделяются прокладками.
• Установка насоса и запорных кранов осуществляется непосредственно на обводе, который необходим для того, чтобы в экстренных ситуациях теплоноситель мог проходить через центральный трубопровод.
• Прежде чем осуществлять запуск системы, следует открутить винт, находящийся на крышке. В этом случае из системы будет произведено удаление воздуха.

Последовательность действий

При установке насоса необходимо придерживаться определенного плана, чтобы избежать сложных ситуаций. Подробная инструкция по выполнению операций приводится ниже.

В ней отражены наиболее значимые моменты.

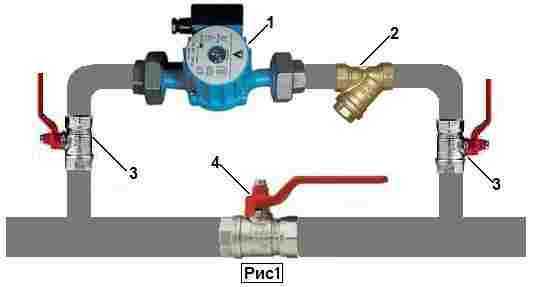

1 – насос, 2 – фильтр грубой очистки, 3 и 4 – перекрывающие элементы.

1. Первым делом требуется подготовить отопительную систему к инсталляции устройства. Для этого полностью удаляется теплоноситель. Также желательно произвести чистку трубопроводов отопления.
2. Далее устанавливается непосредственно сам насос на обводную арматуру. При фиксации вала двигателя поворот коробки должен осуществлять при минимальном усилии. По краям инсталлируются краны.
3. После этого осуществляется врезка обводки в центральный трубопровод
   . В ходе работ применяются специальные фитинги или сварочный аппарат. На основную трубу также устанавливается кран.
4. За работами по инсталляции следуют мероприятия по подключению к электрической сети. Все модели функционируют от линий с напряжением 220 вольт.
5. После выполнения основных работ выполняется тестирование системы. Для этого она заполняется теплоносителем. Если протечек нет, а циркуляция происходит нормально, то работы были осуществлены качественно.

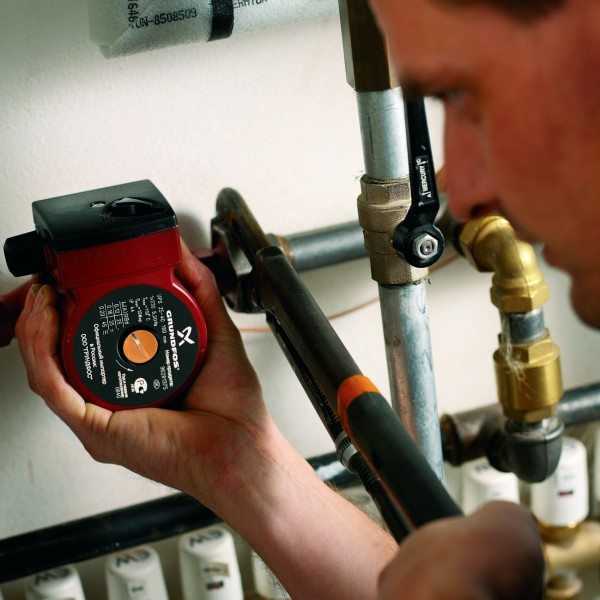

Наглядная демонстрация установки.

Внимание!
Чтобы не осуществлять слив жидкости со всей системы, можно воспользоваться запорной арматурой.
Она устанавливается непосредственно перед тем местом, где будет находиться устройство.

Возможные причины поломки

• Неправильное размещение клеммы и основного кабеля приводит к серьезным неисправностям.
• Двигатель не располагается горизонтально, поэтому внутри происходит скопление воздуха, который выводит из строя прибор.

• Некачественное фильтрующее устройство пропускает твердые частицы, в связи с этим нарушается функционирование изделия.

В качестве заключения

Циркуляционные насосы для водяного отопления в современных системах отопления считаются практически обязательными элементами, так как благодаря им установка трубопроводов производится и с учетом эстетических соображений. Для более детального ознакомления с устройством рекомендуется посмотреть предлагаемое видео.

gidroguru.com

Водяной насос для отопления | Екатеринбург

При решении вопросов с организацией обогрева собственного жилья подавляющее большинство домовладельцев отдает предпочтение водяной системе отопления. Способы получения тепла могут разниться – в зависимости от наличия источников энергии, преобладающих в регионе видов топлива, экономичности того или иного подхода. То есть, собственно, котел может устанавливаться в зависимости от обстоятельств, газовый, электрический, твердотопливный – длительного горения или с автоматической подачей топлива, дизельный и т.п. А вот распределение тепловой энергии по помещениям в большинстве случаев осуществляется посредством циркулирующего по трубным контурам теплоносителя – воды или специально подобранной технической жидкости.

Водяной насос для отопления

При проектировании водяной системы отопления, самостоятельно или с привлечением специалистов, необходимо грамотно подходить к выбору всех агрегатов, узлов и комплектующих, от котла и радиаторов до труб и последней задвижки – все должно в полной мере соответствовать планируемым параметрам, создаваемой системы. Одну из ключевых ролей играет и водяной насос для отопления, так как система, оснащенная устройством для принудительной циркуляции, всегда отличается стабильностью в работе и высокой эффективность. Поэтому настоящая публикация будет полностью посвящена нюансам устройства насосов, критериям их выбора и основным правилам установки.

Так ли нужен циркуляционный водяной насос для отопления?

Содержание статьи

Наверняка, многие из экономных хозяев зададутся вопросом – а нельзя ли вообще не «заморачиваться» с насосом. Ведь в небольшом доме с несильно разветвлёнными контурами, можно отопление организовать по схеме естественной циркуляции.

Да, безусловно, такая возможность есть. Для этого необходимо правильно расположить расширительный бачок, подобрать трубы соответствующего диаметра и смонтировать их с определенным уклоном, оптимально расставить радиаторы отопления. Одним словом, когда говорят о простоте системы с естественной циркуляцией, то это утверждение весьма сомнительно.

Основное достоинство естественной циркуляции – не привязанность ее к электрическому питанию (если, конечно, сам котел – энергонезависимый). Во всем остальном – она существенно уступает циркуляции принудительной.

Простейшая схема системы отопления с естественной циркуляцией

Теплотехнические расчеты показывают, что даже при самых оптимальных условиях – высоком КПД котла, рациональном размещении всех узлов, чистых, не заросших отложениями трубах и минимуме запорных или, иных арматурных элементов, естественное повышение давления за счет разницы температур и создания уклона будет в пределах 0,6 атмосфер. Этого бывает явно недостаточно для преодоления сильного гидравлического сопротивления в разветвленной сети или даже при случающихся форс-мажорных обстоятельствах — случившийся засор в трубах с заужением внутреннего просвета или даже кратковременная остановка газового котла могут привести к разбалансированию системы отопления, и ее долго придётся «приводить в чувство».

Итак, резюмируем достоинства и недостатки естественной и принудительной циркуляции:

1. К преимуществам естественной циркуляции, как уже говорилось, можно отнести лишь полную энергонезависимость и относительную простоту обвязки самого котла. Зато недостатков – целый перечень:

— Необходимость использования труб разного, в том числе и достаточно большого диаметра, что приводит к удорожанию проекта и к сложностям в монтаже. Система требует очень тщательных теплотехнических расчетов, с точным соблюдением уклонов, с обязательным учетом превышений расположения одних элементов над другими и с иными нюансами.

— Передача тепловой энергии на значительные расстояния (высоты) просто невозможна. И высота, и длина создаваемого контура ограничены.

— Низкая скорость естественного перемещения теплоносителя приводит к совершенно ненужным энергетическим потерям, неравномерности распределения тепла по помещениям, а значит – к снижению общего КПД системы и ее экономичности.

— Система с естественной циркуляцией очень тяжело поддается каким-либо точным регулировкам, оптимизации распределения тепловых потоков по помещениям дома.

2. А теперь – о принудительной циркуляции в контурах отопления.

К ее недостаткам приписывают зависимость от наличия электропитания – при сбоях в подаче электроэнергии система отопления останавливается.

— Ну, во-первых, ничто не мешает организовать всю систему таким образом, чтобы она могла работать в обоих режимах — достаточно установить насосный узел на «обратке» перед входом в котел. Для примера на рисунке воспроизведена все та же схема, но с указанием места врезки циркуляционного насоса. О порядке обвязки будет рассказано ниже.

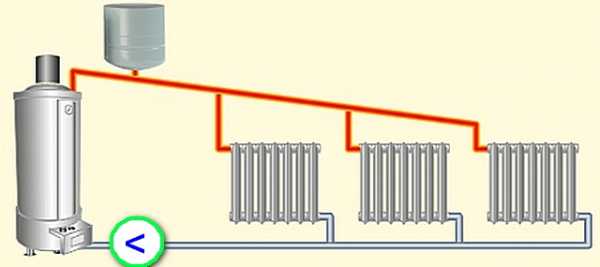

Та же схема, но с добавленным в нее циркуляционным насосом

— Во-вторых, согласимся, что сейчас все же не «заря электрификации страны». И, положа руку на сердце, дадим себе честный ответ на вопрос – как часто, насколько регулярно и на какую продолжительDость в конкретном районе (городе, поселке) отключают электроэнергию. Если это – лишь досадные эпизоды, связанные с какими-то аварийными ситуациями, то все можно решить установкой системы бесперебойного питания. Мощность потребления у циркуляционных насосов, как правило, очень невелика, и даже небольшой UPS позволит легко поддержать всю систему отопления в рабочем состоянии.

Если, конечно, еще есть такие места, где перебои с подачей электричества являются систематическими и длительными, то в этих населенных пунктах, безусловно, лучше организовывать отопления по схеме естественной циркуляции.

Но зато установка насосного оборудования разом придает системе отопления немало преимуществ:

• Резко уменьшается материалоемкость создаваемой системы – трубы большого диаметра могут не понадобиться. А это – еще и облегчение процесса их монтажа.
• При соблюдении необходимых мер термоизоляции трубопроводов, тепловая энергия может передаваться на значительные расстояния и высоты, что очень важно для системы отопления в крупный коттеджах, в несколько этажей или с пристройками.
• Резко возрастает КПД системы отопления. Энергозатраты на работу насоса не идут ни в какое сравнение с тем выигрышем, который достигается за счет повышения эффективности системы.
• Появляется возможность «зонирования» системы отопления, использования различных вариантов теплообмена – обычных радиаторов, конвектором или водяных «теплых полов».
• Система отопления получается «гибкой» — она легко поддается регулировкам как в общем, так и на отдельных ее участках. В любом помещении, при желании, можно поддерживать индивидуальный уровень нагрева. При необходимости, можно быстро организовать перераспределение тепла с акцентом на конкретный участок.
• Система с принудительной циркуляцией намного проще в запуске и в регулярном обслуживании.

Наверное, больше убеждать не надо: врезку циркуляционного насоса в систему водяного отопления можно рассматривать, как насущную необходимость. Если он еще не стоит, то при очередном обслуживании отопления с естественной циркуляцией или при его реконструкции этот вопрос нужно поставить в разряд первостепенных.

А теперь ближе к вопросам устройства насосов и выбора нужных моделей.

Как устроены циркуляционные насосы?

Практически все циркуляционные насосы организованы по центробежной схеме. В специальной камере (улитке) вращается лопастное колесо (крыльчатка), которое отбрасывает входящий поток жидкости от центра к краям камеры. За счёт центробежной силы при вращении колеса в центре 9на входе) создается область разрежения, а на выходе – повышенного давления. Этой разницы достаточно для того, чтобы создать ровный устойчивый циркуляционный поток в контуре отопления.

Главная проблема, которая стояла перед разработчиками насосов такого типа – обеспечить надёжную изоляцию электрической части. Первые смелые попытки были сделаны еще в начале XX века, когда были созданы первые циркуляционные насосы с ротором, полностью изолированным от воды (сухого типа). Несколько позднее были разработаны установки с роторами, находящимися в среде теплоносителя (мокрого типа).

Безусловно, с тех пор конструкции постоянно совершенствуются, но и по сей день используются все те же схемы работы циркуляционных насосов – «сухая» и «мокрая».

Насосы «сухого» типа обычно достаточно массивны и требуют консольной установки

1. Насосы «сухого» типа обычно массивные, с характерным вынесенным в сторону вытянутым моторным отсеком. Они достаточно шумные, и установка в жилых помещениях с этой точки зрения нецелесообразна.

Примерное устройство сухих» насосов показано на рисунке (область, заполненная теплоносителем, обозначена зеленым цветом):

Примерная схема устройства насоса «сухого» типа

Электродвигатель (поз. 2), которому при его работе требуется охлаждение, поэтому чаще всего на нем установлен кожух (поз. 1), под которым скрыт вентилятор.

Вал ротора двигателя одет на шарикоподшипник (поз. 6), а внутренняя часть электродвигателя дополнительно защищена (поз. 7) уплотнительным кольцом (иногда – уплотнителем сальникового типа).

Блок электродвигателя соединён с корпусом насосной части (поз. 9) через металлический (чугунный, латунный) опорный фланец (поз. 3) болтами или винтами. Прокладка (поз. 8) обеспечивает герметичность этого сопряжения.

В гильзе рабочего вала (поз. 5) установлена пара уплотнительных колец (поз. 11), и

kamburg.ru

Водяные насосы для отопления — цена и скидки

Жилье при покупке осматривается на предмет коммуникаций. Этот элемент обязателен для каждого 2-го покупателя. Небольшие домики содержат самотечную систему отопления.

Процесс работает благодаря циркуляции водных потоков, которые вызваны сменой теплой и холодной воды.

Коттеджи и большие 2-этажные дома система обогреть не может.
Требуется установка насоса в действующий отопительный комплекс. Это устройство предназначено для равномерной подачи тепла.

Правильный выбор насосов для отопления

Устанавливать насос в проектируемую или существующую систему отопления стоит после выбора устройства. Перед выбором рассчитывается уровень мощности насоса. Второй этап – оценка технических характеристик:

• Размер диаметра трубопровода.
• Уровень напора теплоносителя.
• Температура воды.
• Длина трубопровода.

Расчет мощности позволяет анализировать качество насоса. Перечень показателей при покупке насоса:

• Расчет тепла для отопления дома.
• Качество теплоизоляции стен.
• Уровень климатических условий местности.
• Количество и габариты рам окон.
• Конструкция потолка и пола.

Насосы для отопления частных домов работают по слаженной схеме. Учитываются моменты проектирования отопительной системы.

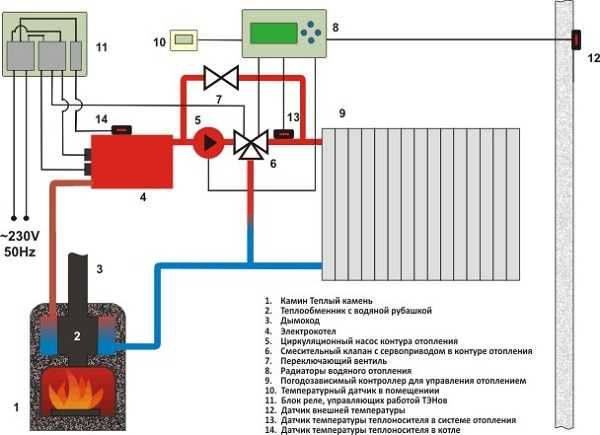

Принцип работы водяной системы отопления

Действие водяного отопления в частном доме определяет движение воды к радиаторам.

Основным элементом процесса является котел, нагревающий теплоноситель.

Дополнительный компонент – гидравлический коллектор. Устройство выступает связующим звеном между котлом и контуром отопления. Главной задачей элемента обеспечить равномерное распределение воды по отопительной системе. Коллектор подбирается, исходя из количества системных контуров.

В простейшую схему водяного отопления входит двухтрубная система. Нагрев воды происходит от бойлера, обеспечивая горячее водоснабжение в доме.

Структура двухтрубной отопительной системы:

• Термометр (манометр).
• Предохранительная арматура.
• Воздухоотоводчик.
• Регулятор давления.

Преимущества работы с водяной системой отопления:

• Экономия.
• Универсальность.
• Эффект обогрева частного дома.
• Экологичность.
• Безопасность использования насосов для отопления частных домов.

Функциональность водяных устройств отопительной системы

Водяные насосы для отопления. Цена на устройство доступна людям с обычным достатком. Выбор падает на выгодный товар для оснащения системы отопления. Обеспечивается постоянное движение жидкости по линии отопления.

Учитывается движение воды, поэтому необходима высокая мощность насоса.

Группы водяных насосов:

• Дренажные насосы. Используют для перекачивания мутной и чистой воды. Применяется устройство в строительных, коммунальных, очистных работах. Подойдет насос для откачки сточной воды, и дренажного колодца.
• Насос, повышающий давление. Предназначен насос для использования в водопроводной и нагревательной системах. Подходит для регулировки давления бытовой техники. Устройство повышает давление в душе или при поливочных работах.
• Скважинный насос. Установка насоса для скважин – трудоёмкий процесс. Цена на водяной насос для отопления высокая. Это обусловлено малым диаметром и габаритами. Специалисты решают проблему с помощью организации многоступенчатой системы всасывания.

Функционирование водяных насосов обеспечивает эффективность действия системы отопления. Каждый компонент выполняет определенные функции.

Насосы для отопления частных домов делятся на два вида:

• Насос с наличием мокрого ротора. Происходит процесс перекачивания жидкости. Коэффициент полезного действия насоса составляет 50%.
• Циркуляционный насос с сухим ротором. Используется при большом объеме перекачивания жидкостей.

Существуют специальные магазины с водяными насосами для отопления. Цена на устройство указана с учетом производителей и уровня мощности. Представлен каталог с информацией о товаре.

Вариант насоса для отопления:

• Режим работы на 3-х скоростях.
• Мощность напора до 4 м.
• Максимальная температура до 40 градусов.

Цена на водяной насос для отопления обозначена в основном каталоге магазина. Подход к оснащению дома системой отопления строится на принципах:

• Анализ размеров помещения.
• Уровень грунтовых вод.
• Состояние коммуникаций.
