Назначение и устройство трехходового крана – , , —

Установка крана выполняется так, чтобы можно было одновременно подключить и горячую и холодную воду. Направление потока тепловой среды показано непосредственно на устройстве и помечено указателями.

Разновидности кранов

По методу распределения теплового носителя в системе различают два типа кранов:

1. Запорные. Механизм предназначен для переключения перемещения рабочей массы из одной трубы в другую посредством шарового элемента. По внешнему виду изделие схоже с обычным вентилем, но с одним различием – имеет вспомогательный выход. Слабой стороной данного вида является отсутствие возможности плавной регулировки потока тепловой жидкости.
2. Регулирующие. Затвором служит шток, изменение положения которого позволяет регулировать подачу рабочей среды в сеть. Перемещение теплоносителя осуществляется электроприводом, который управляется автоматическим датчиком температуры. Кроме того, используются краны с ручным регулированием температуры массы, однако он менее эффективен.

В зависимости от назначения устройства вентили разделяют:

1. Смесительный. Служит для поддержания температуры тепловой массы в определенных частях сети посредством смешивания. Изделие оснащено двумя входными отверстиями, которые пропускают горячую и холодную среду и одним выходным, через него разбавленная масса оптимальной температуры поступает прямо в сеть отопления.
2. Разделительный. Механизм используется для регулировки объема тепловой жидкости в различных элементах отопительной сети. Выполняет перенаправление потока массы из одной системы трубопровода в другую. Наличие одного входа и двух выходов дают возможность разделять рабочую среду, которая поступает в систему, на два потока.

По типу проточной части корпуса вентили бывают:

1. Пробно-спускные. Монтаж выполняется на различных установках и емкостях. Они оснащены спусковым и присоединительным переходниками.
2. Полнопроходные. Устанавливаются на трубопровод и имеют пару присоединительных переходников.

В зависимости от способа размещения затвора:

1. Натяжные. Пробка к поверхности корпуса прислоняется посредством гайки.
2. Сальниковые. Прижимание затвора выполняется с помощью уплотнительной крышки через набивку.

По типу исполнения изделия различают:

1. Латунные.
2. Полипропиленовые.
3. Стальные.
4. Чугунные.

По способу монтажа существуют краны:

1. Для использования с муфтой.
2. Под сварку.
3. Для фиксации с фланцем.

В бытовых условиях чаще всего используются вентили с муфтой, это обусловлено простотой, как монтажа, так и демонтажа. По типу муфты устройство оснащено внутренней или внешней резьбой.

Соединение резьбой требует обязательного уплотнения льняным волокном, паклей или специальной герметизирующей лентой путем наматывания его на резьбу трубы слоем до 1 мм. Это обеспечит непроницаемость обвязки и отсутствие протеканий. Кран следует устанавливать на резьбу трубы минимум на 5 полных витков.

Контроль над работой запорной арматуры и регулировка температурного режима тепловой массы производится посредством:

1. Автоматизированной электромеханической системой. В качестве электропривода может выступать вспомогательный механизм с электрическим двигателем или электромагнит.
2. Пневматического исполнительного модуля. Считается наименее опасным в эксплуатации, так как отсутствует риск поражения электрическим током.
3. Ручного способа. Применяя данный метод можно смешивать рабочую среду только в приблизительных соотношениях. В бытовых условиях считается наиболее подходящим и недорогим вариантом.

Для точной регулировки потоков теплоносителя применяются специальные устройства, посредством которых остывшая среда смешивается из обратной трубы в подающую трубу. Расход тепловой массы при этом остается постоянным, а температурный режим регулируется до оптимального уровня.

Выбор крана

Правильный выбор трехходового крана зависит от его технических параметров, а также особенностей его монтажа и использования.

Не менее важно знать объем рабочей среды, который каждый трубопровод сможет пропустить через себя на определенном временном отрезке.

Наличие возможности установки привода с автоматизированным управлением. Данное свойство необходимо в случае выбора устройства для использования в системе «теплый пол» водяного типа.

Нелишне обратить внимание на основу, из которой изготовлено устройство. Лучшими считаются латунные краны, которые в меньшей степени подвержены коррозии.

Независимо от того, на каком типе изделия вы остановились, стоит проверить работу затворного механизма, а также поверхность крана на отсутствие повреждений и следов ржавчины.

Особенности установки и эксплуатации

В процессе монтажа и эксплуатации запорной арматуры важно учитывать особенности данного устройства.

При установке следует обратить внимание на направление потока теплоносителя, при этом положение затвора роли не играет – оно

www.teplo-ltd.ru

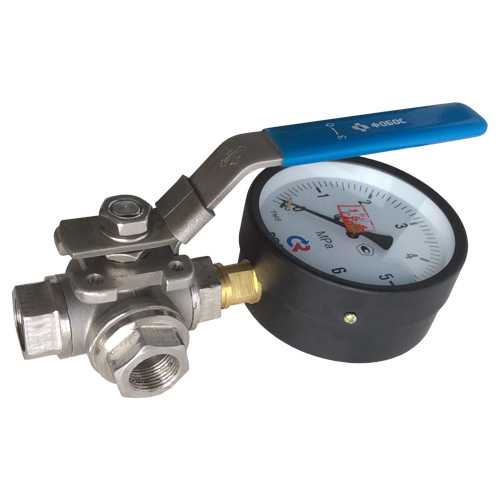

Трехходовой кран для манометра: шаровой, натяжной

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров используются при монтаже трубопроводов пара, горячей и холодной воды.

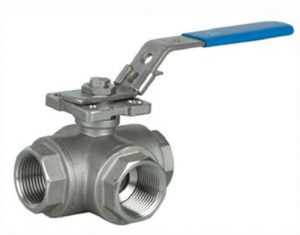

Трехходовой шаровый кран

Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.

Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.

Cодержание статьи

Для чего нужен манометрический кран?

Установка трехходового манометрического клапана преследует следующие цели:

• возможность проверить прибор, подключив к нему контрольный манометр;
• возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
• возможность отключить манометр от системы;
• возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.

В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.

Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.

В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.

Режимы работы

В зависимости от положения запорного механизма, клапан для манометра может находится в следующих рабочих режимах:

• направлять рабочую среду из магистрали в манометр;
• направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
• производится сброс давления на измерительном устройстве при закрытом трубопроводе;
• при неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.

Виды кранов

Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

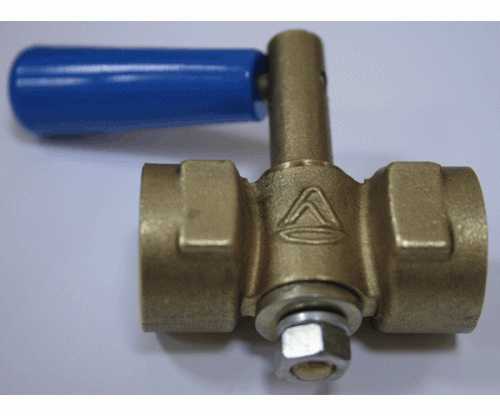

Пробковый натяжной кран

Свое название он получил от способа герметизации и вида запорного механизма.

Пробковый натяжной кран

Трехходовой пробковый клапан с натяжным способом герметизации выпускается в следующих модификациях:

• с обеих сторон проходного отверстия трубные или метрические резьбы. Третий выход – дренажное отверстие;
• с одной стороны – трубная резьба, с другой – метрическая, с третьей – дренажный выход;
• аналог первого и второго устройства, но с запорной рукоятью в виде рычага или бабочки;
• резьбы с двух сторон, с третьей – фланец для подключения манометра.

Изготавливаются такие краны из латуни. Конструкция их абсолютно проста, однако имеют место два существенных недостатка:

1. Пробковые вентили требуют довольно большого усилия для приведения в действие запорного или переключающего механизма.
2. Из-за мягкости металла (латуни) существует большой риск отрыва хвостовика пробки при подтяжке контрольной гайки.

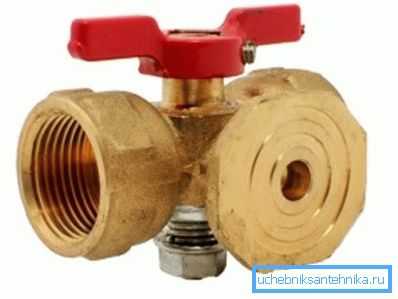

Шаровый кран с дренажом

Шаровый кран – одна из наиболее новых и наиболее популярных запорных арматур.

Шаровый кран с дренажем

Она имеет множество преимуществ перед аналогами:

• простота самой конструкции;
• высокая степень герметичности;
• небольшие габариты;
• простота монтажа и легкость использования;
• элементарные проточные зоны, не имеющие зон скопления сора;
• возможность применения в вязких или застойных зонах.

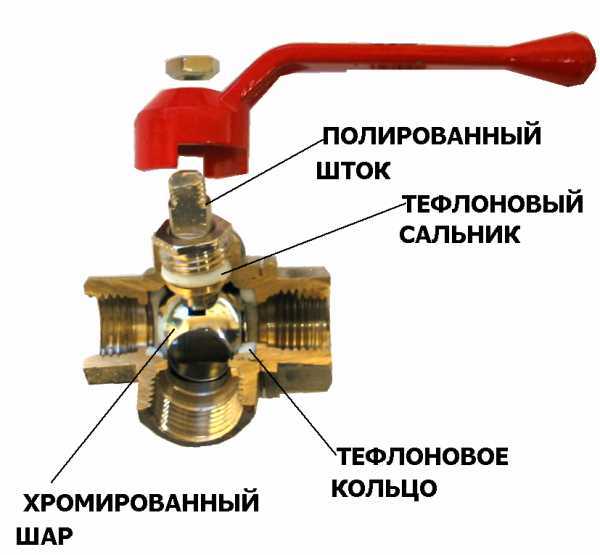

Шаровый кран получил свое название от особенности внутренности запорного механизма. Внутри конструкции находится шар с прорезью в виде буквы «Г» или буквы «Т».

Изготавливается шаровый кран в тех же модификациях что и пробковый, однако первый всегда оснащается запорной рукоятью.

Обзор трехходовых шаровых кранов (видео)

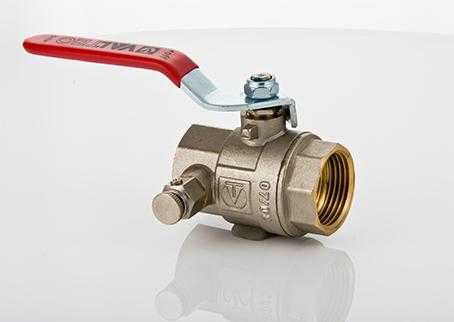

Шаровый кран с муфтовым отводом

В виде трехходового манометрического крана может использоваться, так же, шаровый кран с обычным муфтовым отводом. В отличие от предыдущего варианта, корпус такого механизма изготавливают не из обычной, а из хромированной латуни.

К муфтовому выходу может подсоединяться дренажный механизм или контрольный манометр.

Установка и обслуживание

Трехходовые краны для манометра устанавливаются на трубопровод так же, как и любые другие запорные механизмы, включая вентиль, обратный клапан и прочее.

Резьбовые соединения обматываются фум лентой или пенькой и прикручиваются к трубе.

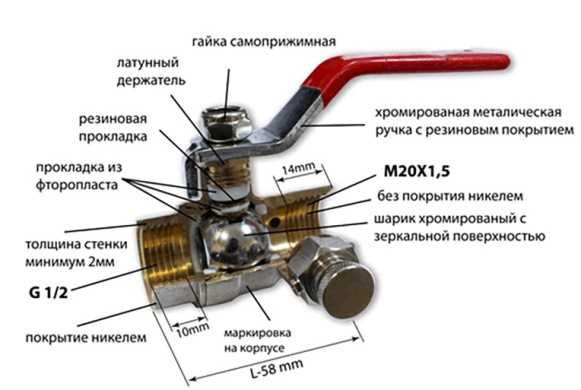

Устройство шарового крана с дренажем (вид изнутри)

Не забывайте, что трехходовые краны, чаще всего, изготавливаются из латуни. Поэтому затяжку резьбы лучше производить вручную.

Если затянуть до герметизации соединения руками сил не хватает, воспользуйтесь небольшим ключом. Но проводите все манипуляции чувствительно, чтобы не сорвать резьбу.

Трехходовой вентиль – конструкция, как правило, не разборная. Поэтому ремонт своими руками возможен лишь в случае протечки стыков.

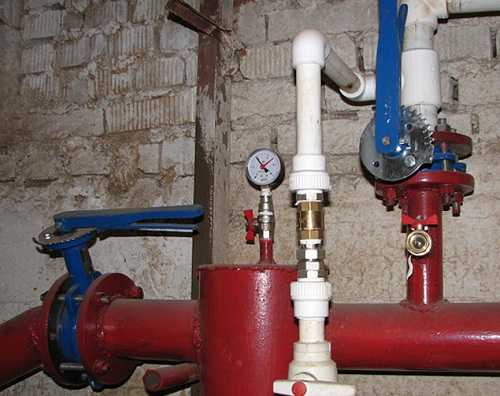

Монтаж манометра через шаровый кран

В случае с пробковыми кранами возможен ремонт своими руками в случаях износа уплотнительного кольца или попадания мусора в канал.

1. Первая проблема – протечка на стыках крана и трубопровода. Не пытайтесь просто перетянуть кран, особенно в том случае, если для герметизации вы пользовались фумлентой. Этот вид уплотнителя не терпит обратных движений или повторного использования. Поэтому, для устранения течи, стоит открутить трехходовой клапан полностью, герметизировать стыки и прикрутить его снова.
2. Если после закрытия пробкового вентиля вы видите, что рабочая жидкость по трубопроводу все равно проходит, причин может быть две: либо под пробку попал мусор, либо пробка недостаточно прижата. Не стоит сразу пытаться затянуть ее «до поросячьего визга», так как повредить пробковый механизм чрезмерными усилиями – дело не хитрое. Для начала его нужно прочистить. Демонтируйте вентиль из системы, разберите, тщательно протрите пробку и седло, соберите и установите обратно, тщательно герметизировав стыки. Если течь сохранилась, пытайтесь аккуратно подтягивать кран.
3. Если возникла течь по штоку шарового клапана – значит возникла выработка на уплотнительном конце запорного механизма. Если шток вентиля закреплен гайкой – вам повезло. Для устранения течи достаточно подтянуть гайку на пару оборотов. Если шток фиксируется заклепкой – меняйте кран.

Другие похожие статьи по теме:

trubypro.ru

Трехходовой кран — как настроить и как им пользоваться

Трехходовой кран широко применяется в системах отопления как простое устройство для переключения, распределения или смешивания потоков теплоносителя в системах отопления. Трехходовым он называется от того, что имеет три крайних точки переключения, то есть может регулировать объем потоков от двух трубопроводов в третий.

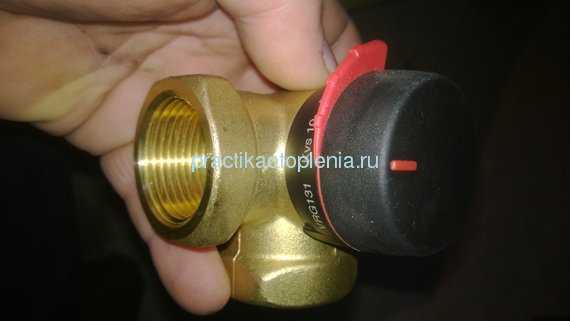

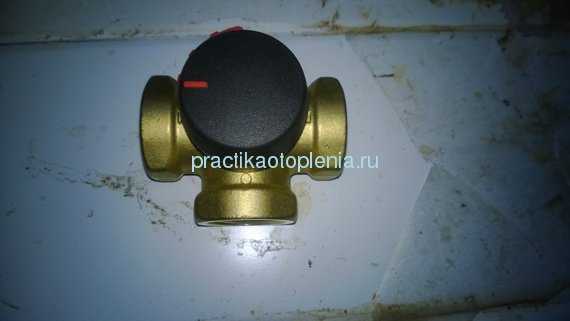

Сам кран трехходовой шаровой кран изготовлен из латуни и состоит из корпуса, с тремя резьбовыми выпусками и подвижного сектора, с помощью которого можно управлять потоками теплоносителя.

Трехходовой кран — Принцип работы

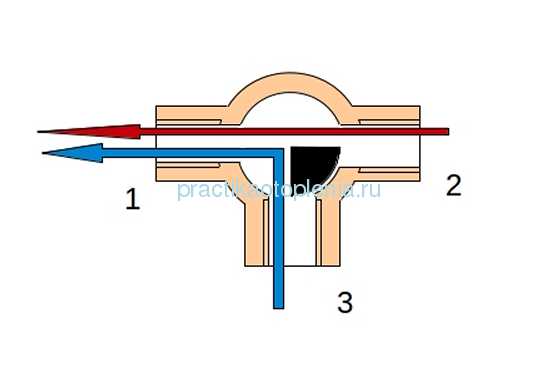

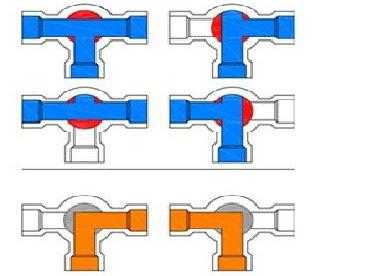

Чтобы понять принцип его работы, нужно рассмотреть кран изнутри, поэтапно переключая его состояние. На фотографиях пояснить это сложно и непонятно, поэтому для наглядности лучше применить схемы:

Первое состояние: перекрыв выпуск 2, подаем полный поток из выпуска 3 на выпуск 1:

Второе состояние: перекрыв выпуск 3, подаем полный поток из выпуска 2 на выпуск 1:

Третье состояние: установив подвижный сектор в среднее положение (между выпусками 2 и 3), подаем смешанный поток из выпусков 2 и 3 на выпуск 1:

Способность крана смешивать потоки и, тем самым, устанавливать требуемую температуру потока позволяет использовать их при монтаже коллекторов теплых полов и многоконтурных отопительных системах.

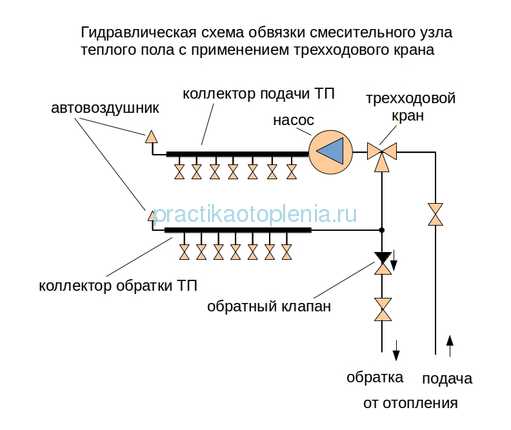

Приведем пример: температура теплоносителя в системе отопления 70°, а для теплого пола требуется 28-30°. Если уменьшить температуру на котле, то уменьшится температура радиаторов, а это делать нельзя.

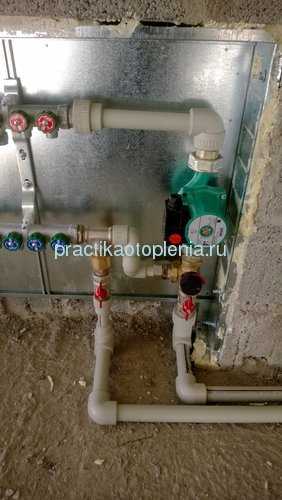

Поэтому, устанавливаем трехходовой кран в третье состояние. При этом флажок подвижного сектора находится между 2 и 3 выпусками крана, то есть мы смешиваем поток теплоносителя из трубопровода подачи, температурой 70° с потоком теплоносителя из трубопровода обратки, температурой, допустим, 20°. В итоге получаем теплоноситель с требуемой температурой, достаточной для комфортного ощущения.

По такой же схеме регулируется температура отдельного контура в системе отопления на нескольких контурах.

Сохранить

practikaotoplenia.ru

Кран трехходовой: принцип работы и виды

За регулирование температуры теплоносителя в отопительных системах отвечает автоматика котла. Однако на практике встречаются схемы отопления с несколькими контурами, в каждом из которых требуется вода с определенной температурой. Чтобы это стало возможным, в систему внедряют кран трехходовой. Принцип работы этого устройства основан на разделении жидкостей с разной степенью нагрева.

Конструкция трехходового крана

Внешне это приспособление выглядит, как обычный тройник из латуни или бронзы с установленным на верхней его грани вентилем. Он жестко соединен с регулировочным сектором – сферической пластинкой из металла, которая и смешивает два потока жидкости. Смесительный тройник имеет два входных патрубка для горячей и холодной воды, и один выход – для подачи смешанного теплоносителя.

Показатель, согласно которому выделяется группа, к которой принадлежит кран трехходовой, – принцип работы. Он основан на изменении положения вентиля, вместе с которым изменяется и положение регулировочного сектора. Кран в разной степени перекрывает два потока жидкости.

Изменением количества горячей и холодной воды, которая поступает в основную систему, и осуществляется регулирование температуры теплоносителя. В зависимости от типа управления, выделяют:

• ручной;
• электрический;
• термостатический кран трехходовой.

Принцип работы каждого устройства имеет принципиальные отличия.

Ручные трехходовые краны

Ручные краны имеют специальные поворотные ручки – барашки, — которыми и осуществляется управление потоками теплоносителя. Установив вентиль в определенное положение, удается изменить количество нагретой и холодной воды, которая поступает в систему.

Неравномерное и продолжительное прогревание радиаторов, расположенных на значительном удалении от котла, – основной недостаток, коим обладает ручной кран трехходовой. Принцип работы этого устройства не позволяет постоянно варьировать количество поступающей жидкости с разной степени нагрева.

Электрические трехходовые краны

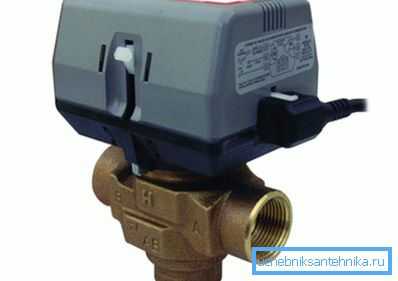

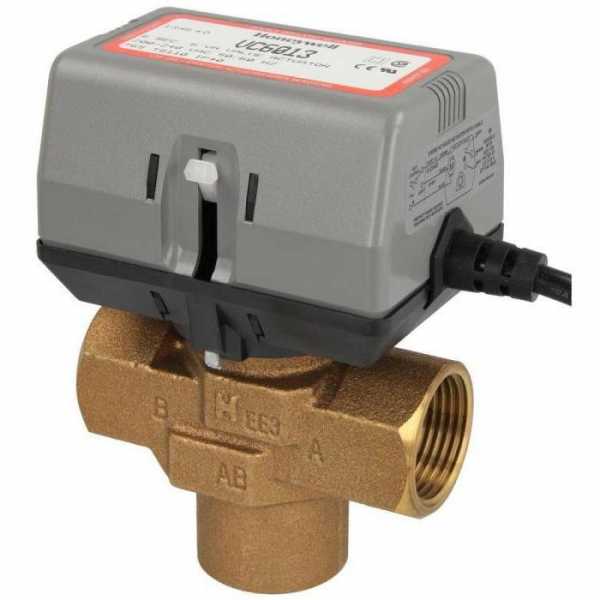

Главным отличием кранов названного типа является наличием сервопривода и электронного блока управления, с помощью которых и осуществляется регулирование температуры теплоносителя. Основное преимущество устройства заключается в способности поддерживать заданную степень нагрева жидкости в автоматическом режиме.

Сервоприводом может быть оснащен любой трехходовой кран. Принцип работы таких устройств основывается на взаимодействии управляющего блока и электродвигателя. Блок измеряет температуру среды на выходе и подает команды движителю. Тот, меняя свое положение, регулирует количество теплой и холодной жидкости, поступающей в систему.

Термостатические трехходовые краны

В конструкции представленного крана имеется терморегулятор – газ или специальная жидкость. Она помещена в отведенную для этого полость внутри клапана и реагирует даже на незначительные изменения нагрева текущей среды.

При повышении температуры жидкость или газ расширяется и толкает специальный поршень, который перекрывает доступ к горячей воде.

Принцип работы трехходового клапана с терморегулятором требует точной его настройки перед внедрением в систему. Для этого устанавливают предельные значения температур, тем самым регулируя степень нагрева теплоносителя. Главное преимущество устройства – абсолютная автономность.

Разделительный трехходовой кран

Описанное выше оборудование предназначено для смешивания жидкостей различной температуры. Принцип работы трехходового клапана разделительного типа имеет несколько серьезных отличий. Как ясно из названия, он используется для отделения одного потока воды от другого. В отличие от смесителей, в разделительном кране имеется только один входной патрубок и два выходных, которые расположены на одной оси.

В этих устройствах регулировочный сектор с изменением температуры основной жидкости перекрывает отверстия выходных патрубков. Такое оборудование чаще всего используют для переключения потока жидкости из одной системы трубопровода в другую, что позволяет регулировать количество воды одновременно в различных контурах отопления и в других конструкциях.

Особенности выбора устройств

Первое, на что необходимо обратить внимание, выбирая трехходовой клапан, – принцип работы устройства. Конструкции с ручным управлением подойдут для бюджетных отопительных систем, например, для дачного дома, где вы бываете один раз в сезон.

Электрические устройства можно использовать в отопительных контурах зданий, предназначенных для постоянного проживания. Если же вы делаете ставку на простоту эксплуатации и надежность, то лучше выбирайте краны с терморегулятором.

Для систем с высокой температурой теплоносителя не рекомендуется приобретать трехходовой кран, принцип работы которого основан на расширении жидкости или газа – они быстро выйдут из строя. В такие конструкции должна устанавливаться специальная арматура.

Важно, чтобы диаметр трубопроводом совпадал с диаметрами входных и выходных патрубков крана. Только в этом случае не пострадает пропускная способность контура, а монтаж будет выполнен без дополнительных элементов.

Особой популярностью как у наших соотечественников, так и во всем мире, пользуется трехходовой кран Esbe, принцип работы которого основан на расширении терморегуляционной жидкости. Такие устройства отличаются высокой надежностью и точностью, подходят для большинства отопительных систем.

Ответственно подходите к выбору трехходовых клапанов для сложных схем отопления. Иначе вы рискуете получить малоэффективную систему, которая не будет справляться со своими обязанностями.
