Вентиляция в бане: правильное устройство на примерах

Многие начинающие застройщики очень часто задаются вопросом: Нужна ли вентиляция в бане? Зачем впускать внутрь холодный воздух, если столько сил и материалов ушло на ее утепление? С одной стороны, это парадокс, а с другой – необходимость, и чтобы разобраться в этом вопросе, нужно взвесить все плюсы и минусы (если таковые имеются), установки вентиляции в парилке.

Чем грозит отсутствие вентиляции в бане

В давние времена, когда о вентиляции совершенно ничего не знали, на Руси бани, как и дома, делались без вентиляционных отверстий. Но этому есть объяснение. В качестве строительного материала использовались бревна. Нижний венец бревен делался свободным, что позволяло поступать свежему воздуху, через щели сруба. Регулировали температуру в парилке – открытием входной двери. Вот вам и простейшая, но не менее эффективная вентиляция бани, которой пользовались наши пращуры.

В современном строительстве применяют совершенно другие материалы, и подход к возведению построек несколько иной. Но если еще при строительстве бани не подумать о закладке вентиляционной системы, то последствия этого не заставят себя ждать, а именно:

• Быстрый износ материалов, которые использовались для обшивки и утепления бани. Без правильной вентиляции бани, через несколько лет эксплуатации, хозяину придется менять не только обшивку, но и пол, и, вполне возможно, утеплитель. Перепады температуры и влага, которая является неизбежным спутником парной, являются разрушительной силой, уничтожающей материалы за 3-5 лет.
• Появление неприятного запаха. Это неизбежно случиться в парной без вентиляции, так как сырость и тепло являются прекрасным микроклиматом для появления плесени и грибков. Избавиться от запаха плесени и затхлости в таком помещении практически невозможно, так как применять химические средства в бане, категорически запрещено. Это непросто вредно, а смертельно опасно.
• Отравленный воздух в парилке. Прежде всего, без должного воздухообмена, в парилке может резко возрасти уровень угарного газа и углекислоты. Наверное, не надо никому рассказывать, что произойдет с человеком при повышении концентрации угарного газа хотя бы на 0,1%. Ко всему еще и высокая температура воздуха в парилке, который наполнен испаряемым потом с вашего тела. Ну, в общем, ни о каком оздоровительном эффекте в такой атмосфере, не может быть и речи.

Приведенных доводов достаточно, чтобы понять аксиому: вентиляция в парилке бани, не просто нужна, а жизненно необходима.

к оглавлению ↑

Какая должна быть вентиляция в бане

Как правило, вентиляция парилки ограничивается двумя – тремя вентиляционными отверстиями нужного сечения. Одно приточное, и остальные для отвода «отработанного» воздуха. Нужно учитывать, что для комфортного самочувствия, воздухооборот в таком помещении должен быть не менее чем 5-кратным. Это значит, что весь объем воздуха, находящегося в парной, должен пять раз поменяться за 1 час. Есть несколько нюансов, которые обязательны для монтажа любой схемы вентиляции.

• О расположении и размере вентиляционных отверстий в бане, нужно подумать еще на этапе ее строительства, так как сделать отверстия уже в готовой парной будет очень сложно.
• Размеры приточной и вытяжной отдушины должны совпадать. В некоторых случаях размеры вытяжки могут быть больше притока.

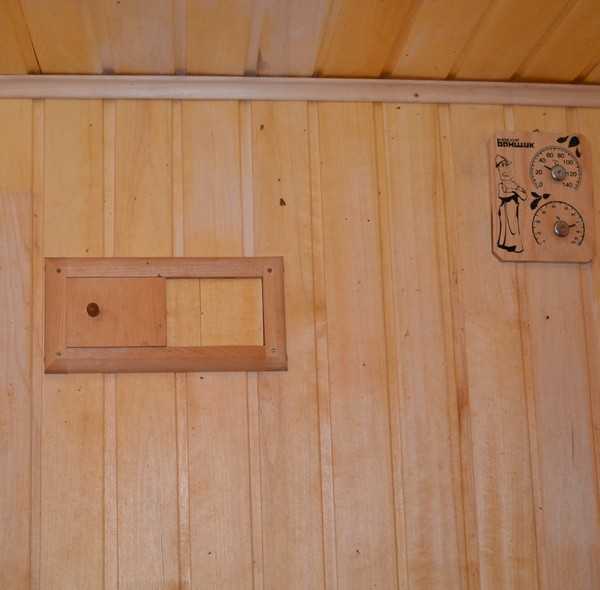

• Вентиляционные отверстия должны быть оборудованы задвижками. Это позволит регулировать интенсивность циркуляции воздуха, а при протопке парной, и вовсе их можно закрыть для более быстрого поднятия температуры.
• Очень важный параметр – это сечение вентиляционных отдушин. Важно знать, что их сечение, полностью зависит от объема парилки. На 1 м3 объема должно приходиться 24 см2 вентиляции.

к оглавлению ↑

Устройство вентиляционной системы в банном помещении

Мы уже много говорили о том, какая бывает вентиляция. Для бани действуют те же законы, и вентиляция в ней может быть:

• Естественная. При таком типе вентиляции, циркуляция воздушных масс создается из-за разницы температур и давления, между протоком воздуха и вытяжкой. Хорошую циркуляцию воздушных потоков можно добиться лишь правильной установкой вентиляционных отверстий: приток внизу, а вытяжка вверху помещения. Как известно из школьных курсов по физике, горячий воздух поднимается вверх, а холодный опускается вниз, поэтому такое устройство вентиляции в бане, будет не очень удобно, с точки зрения ее прогрева.
• Комбинированная. Этот способ вентиляции предполагает наличие одного отверстия естественной вентиляции и одной отдушины, с установленным в ней вентилятором. Приток будет механизирован или вытяжка – все зависит от выбранной вами схемы.

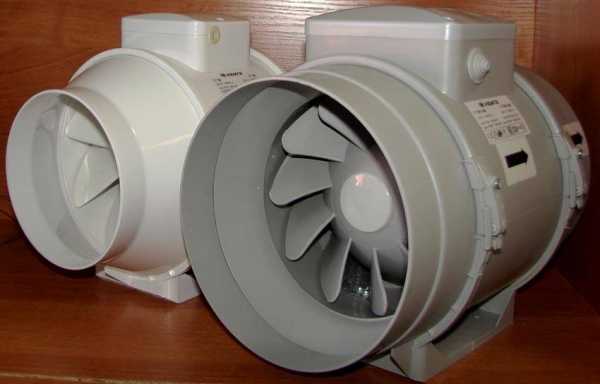

• Механическая. Такая система вентиляции самостоятельно осуществляет контроль за поступлением воздушных масс и их вытяжкой, температурой и влажностью, с помощью автоматики. С точки зрения комфорта она на первом месте, а вот цены – в банях такая система практически не применяется из-за сложности монтажа, и высокой стоимости оборудования, проекта и обслуживания.

к оглавлению ↑

Примеры готовых вентиляционных схем

Существует несколько рабочих схем вентиляции в бане, при которых обеспечивается хорошая циркуляция воздуха, притом, что помещение парной не выстуживается.

1. Приточное отверстие должно располагаться на уровне пола, за печкой, а вытяжные отверстия – у потолка, но на противоположной стене от притока. Благодаря такой расстановке, входящий, более холодный воздух будет заходить в парную, и сразу обогреваться каменкой. После чего он поднимается к потолку, огибает его и немного опускается для выхода в вытяжную отдушину.
2. Если ваша печь, во время банных процедур работает постоянно, можно воспользоваться таким вариантом, где приточное отверстие расположено в 30 см от пола, на противоположной стороне от печи, а поддувало и дымовая труба будут исполнять роль вытяжки.
3. Если в вашей бане вентилируемые полы, то можно сделать приток за печью, на высоте от пола 20-30 см. Холодный воздух будет поступать в парную, обогреваться печкой и подниматься вверх. Более холодные массы будут опускаться, проходить через вентиляцию в полу и выводиться за пределы помещения.

А вот несколько вариантов расположения притока и вытяжки с использованием вытяжного вентилятора.

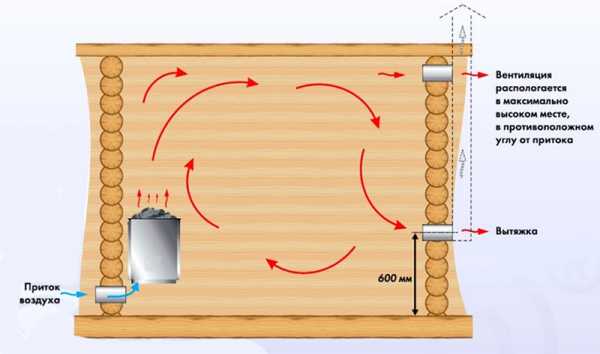

1. Приточное отверстие находится в 30 см. от пола – за печкой, а вытяжка расположена на противоположной стене в 20 см от пола. Один нюанс: в вытяжку установлен вентилятор, который и будет создавать циркуляцию воздуха.
2. Входное и вытяжное вентиляционное отверстие расположено на одной стене, но только одно – в верхней части, а другое – в нижней. Приточное, находящееся в 30 см от пола, оборудовано вытяжным вентилятором заданной мощности.
3. Приток устанавливается за печкой, на высоте 30 см от пола и оборудуется вентилятором. Вытяжное отверстие делается на противоположной стене в 20 см от пола. Вдуваемый воздух нагревается печкой и равномерно прогревает всю парную. После чего, он, остывая, опускается вниз, где и выходит через вытяжку.

Важно!
Чтобы рассчитать мощность вентилятора, нужно объем парной умножить на кратность воздухооборота. Пример: Парная 2 м. на 3 м. Площадь ее 6 м2. Высота потолка 2 м. Итого: 6 х 2 = 12 м3. Теперь 12 м3 умножаем на рекомендованную кратность воздухооборота 5 и получаем 60 м3/час производительность вентилятора для нашей парной.

к оглавлению ↑

Наиболее распространенные ошибки при обустройстве вентиляции в бане

Одной из самых распространенных ошибок, тех, кто решил сделать вентиляцию бани своими руками, является расположение отдушин притока и вытяжки на одном уровне. От такого расположения, кроме сквозняка, никакого толку не будет. Если вы использовали такую схему расположения вентиляционных отверстий, то приток нужно делать за печью и оснащенный вентилятором, а выход, на том же уровне, но на противоположной стене.



Еще одна ошибка начинающих строителей, заключается в том, что многие, стараются максимально герметизировать баню от попадания в нее воздуха, делают маленькие окна и забывают об обустройстве вентиляции полов. Да, такая парилка будет протапливаться очень быстро, но принимать в ней оздоровительные процедуры будет невозможно.

На самом деле, недочетов много, и перечесть их все просто невозможно, но, соблюдая определенные правила, можно соорудить баню мечты своими руками, без дополнительных затрат на исправление ошибок.

ventilationpro.ru

Вентиляция в современной бане: принципы,особенности обустройства

Нужна ли вентиляция в бане? Этот вопрос у многих людей вызывает сомнение. С одной стороны, санитарные нормы указывают на необходимость обновления воздуха в любом помещении, где находится человек, но, с другой стороны, вентиляция может выхолодить баню, где с таким трудом удается сохранять нужное тепло. Баня – это очень специфическое заведение, и следует вдумчиво подойти к решению проблемы.

Вентиляция для парилки

Баня включает несколько помещений, различных по своим функциям. Поэтому важно разобраться в том, нужна ли вентиляция в русской бане.

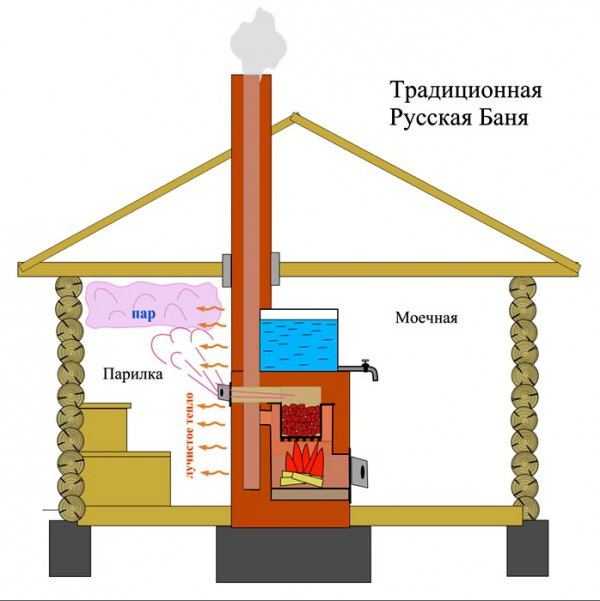

Сердце любой бани – парилка. Если рассматривать русскую баню, то здесь обеспечивается среда насыщенного водяного пара при влажности вплоть до 80% и высокая температура 60-65°С. Классическая парилка – это небольшое изолированное помещение. Одновременно в ней могут находиться несколько человек в течение достаточно длительного времени.

Люди вдыхают кислород и выдыхают углекислый газ, способный скапливаться в замкнутом пространстве при отсутствии притока свежего воздуха. В застоявшейся среде парилки возникает чрезмерная концентрация углекислого газа, потовых выделений, бактерий и микробов в сопровождении неприятных запахов.

Внимание! Ответ на вопрос о том, нужна ли вентиляция в бане в парилке, однозначен – необходима.

Вторая проблема – разрушение материала конструкции. Русская баня чаще всего сооружается из дерева, а древесина подвергается гниению при длительном воздействии влаги, особенно в замкнутом пространстве при высокой температуре. Насыщенный водяной пар при контакте с любой более холодной поверхностью конденсируется, что и обуславливает присутствие воды в материале. В результате активно развиваются микроорганизмы, разрушающие древесину, развивается плесень, грибки. Если не обеспечивается надлежащая просушка элементов конструкции, то гниение достаточно быстро приведет конструкцию в негодность. Эта проблема касается не только древесины. Процесс с разной степенью интенсивности характерен для любого стройматериала, в т.ч. бетона.

Анализ условий, которые возникают при эксплуатации банной парилки, указывает, что сомневаться в том, нужна ли вентиляция в бане, не следует. Только приток свежего воздуха позволит избежать санитарных проблем и разрушения материала в парилке.

Особенности других помещений

При рассмотрении вопроса о том, нужна ли вентиляция в бане, не стоит думать, что только парилка должна вентилироваться. Все банные помещения находятся в сложных условиях.

Моечное отделение – это постоянные потоки нагретой воды, причем нередко, смешанной с моющими средствами. Здесь могут устанавливаться душевые кабинки, а это вызывает разбрызгивание воды и активное увлажнение элементов конструкции. При открывании дверей из парилки в моечную устремляются клубы пара, которые конденсируются на стенах и потолке. В этом помещении накопление влаги является такой же острой проблемой, как и в парилке, хотя температура воздуха значительно ниже.

Предбанник играет роль раздевалки, здесь может располагаться топке печи. В этой комнате нет высоких температур, а влажность может немного повышаться при открывании дверей в парилку или входных дверей при сырости на улице. Большую проблему создает печная топка, из которой при любом дымоходе все равно выходят продукты горения топлива.

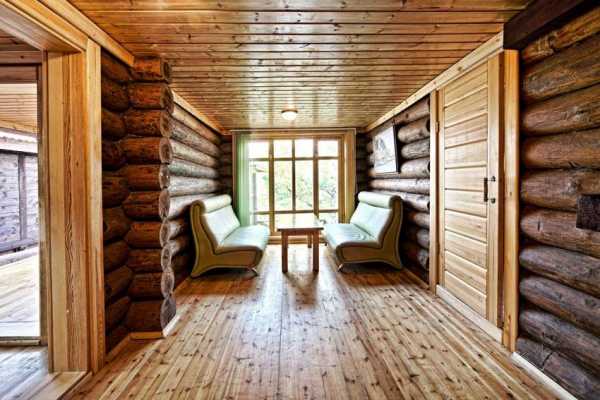

В более благоприятных условиях находится комната отдыха. В ней обеспечивается нормальная температура и влажность. Однако и здесь вентиляция не помешает. После приема банной процедуры хочется расслабиться в спокойной обстановке, а вдыхание свежего воздуха – это одно из условий комфорта.

Принципы банной вентиляции

Вентиляция в бане необходима для притока свежего воздуха, устранения неприятного запаха, сушки материала конструкции и предотвращения гниения. Её обустройство диктуется санитарными нормами и техническими параметрами. Для частных бань не существует нормативных документов, потому их владельцы должны учитывать рекомендации специалистов.

На заметку! При эксплуатации бани можно применить советы из пособия «Методические рекомендации по проектированию бань и банно-оздоровительных комплексов» для общественных заведений, т.к. их основы учитывают основные требования по комфортной эксплуатации.

Этот документ предлагает такой режим обновления воздуха в банных помещениях:

• парилка – до 5 раз в час;
• моечная – 8-9 раз в час, а при наличии изолированного душа – в нем до 11-12 раз в час; комната отдыха – 2-3 раза в течение часа.

При организации банной вентиляции рекомендуется учитывать несколько специфических правил:

1. В бане всегда должен быть свежий воздух, в котором чувствуется только аромат древесины, целебных трав и распаренного веника.
2. Холодный воздух в зимнее время года нельзя подавать в районе пола, подачу лучше обеспечить вверху, где воздушная масса быстро прогреется.
3. Перед каждым посещением парилки среду в ней следует полностью обновлять.
4. Между банными процедурами необходима хорошая просушка всех элементов конструкции (пол, стены, потолок, полок).
5. Кислород выжигается раскаленной печкой, поэтому должно быть обеспечено его пополнение, с одновременным выведением углекислого и угарного газа.

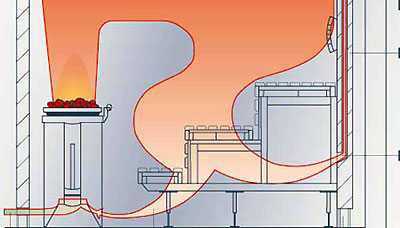

6. При обустройстве вентиляции необходимо учитывать законы конвекции воздуха, когда нагретая масса всегда устремляется вверх, вытесняя холодную вниз.

Особенности обустройства вентиляции

Вентиляция в бане может быть естественной и принудительной. В первом случае она обеспечивается свободной циркуляцией воздушной массы, поступающей с улицы. Перемещение воздуха происходит за счет разницы температуры и давления. Этот способ считается наиболее распространенным в русских банях. Принудительная вентиляция требует установки воздухозаборных и вытяжных устройств. Они позволяют всасывать извне необходимый объем воздуха и направлять его в нужное место.

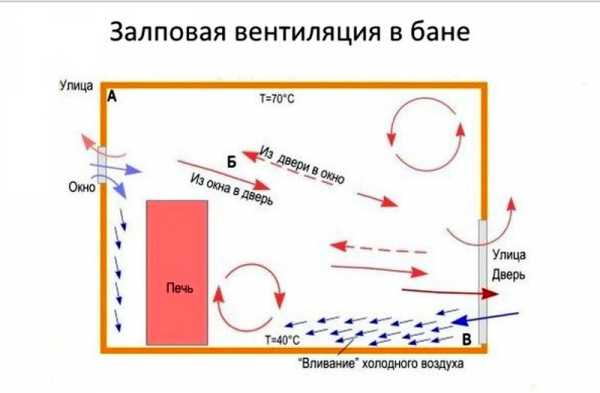

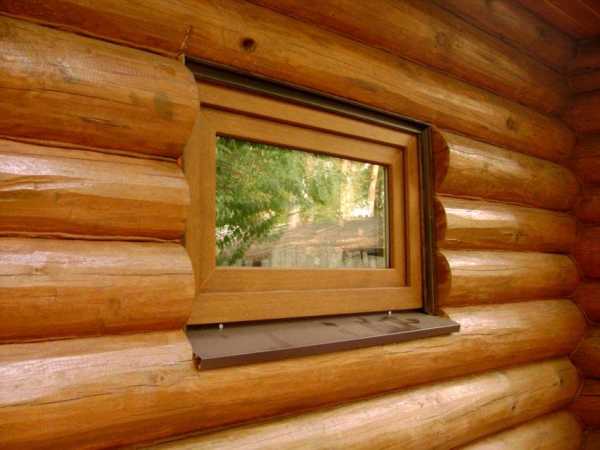

На заметку! Простой и эффективный вариант освежения парилки – это, так называемая, залповая вентиляция. Она обеспечивает поступление воздушного потока через открытую входную дверь, а выход застоявшегося воздуха происходит через форточку на противоположной стене.

Такие операции не стоит проводить, если в парилке есть люди, но между процедурами проветривания дают быстрый эффект. Продолжительность залповой вентиляции 3-5 минут.

Более сложные варианты предусматривают специальные входные отверстия для воздуха. Существует несколько схем банной вентиляции с различным расположением этих отверстий:

• классическая: входное отверстие делается возле пола на высоте 25-35 см за печью, а выход – на противоположной стене возле потолка на 30-35 см ниже;
• при постоянно работающей печи: вход возле пола на стене, противоположной печи, а выход обеспечивается через печной дымоход;
• при использовании вытяжного вентилятора: вход за печью на высоте 0,3 м от пола, а выход – с противоположной стороны немного ниже (20-25 см от пола), что обеспечивает циркуляцию воздуха по всему помещению;
• вход и выход на одной стене, причем оба снабжены вентиляторами: одно отверстие возле пола, а другое – возле потолка.

Вентиляция в бане необходима во всех банных помещениях. Она обеспечит комфорт, санитарную безопасность и снизит риск разрушения конструкции от влаги. При обустройстве системы необходимо учитывать рекомендации специалистов.

banyabest.ru

Вентиляция в парилке своими руками. Нужна ли вентиляция в парилке?

Мечта любого домовладельца или дачника – это собственная баня. Здесь можно приятно отдохнуть и попариться, а также оздоровить свой организм после тяжелых будней. Однако это возможно лишь при соблюдении в парильном помещении нормальных условий. В парилке не должно быть сквозняков, должен быть определенный уровень влажности и довольно высокая температура.

Недостаток влажности в помещении, избыток углекислого газа способны нанести здоровью непоправимый вред. Нужна ли вентиляция в парилке? Чтобы обеспечить требуемую циркуляцию свежего и горячего воздуха, без нее просто не обойтись.

Нужна ли в парилке вентиляция?

Давайте представим картину: в парильном помещении находятся несколько человек с вениками. Они парятся с большим удовольствием, активно дышат, тем самым выделяя углекислый газ, который, в свою очередь, смешивается с горячим паром и воздухом. Постепенно становится тяжелее дышать, поток свежего воздуха отсутствует. Чтобы глотнуть его, необходимо выйти из парилки. Хватит ли сил для этого? Что нужно сделать, чтобы обеспечить комфортные условия в парильном помещении?

Варианты вентиляции в парилке

Грамотно выполненная вентиляция создает комфортные условия в парильном помещении. Это происходит за счет эффективного движения воздушного потока, который идет от печи и извне, а также выходит через специальные отверстия наружу. В большинстве случаев вентиляция в парилке основана на принципе естественного вывода из помещения отработанного насыщенного парами воздуха и притока свежего. Это очень важно в строениях из дерева, ведь избыточная влажность приводит к быстрой порче стен сооружения.

Парильное помещение с небольшой площадью не требуют специального дорогостоящего оснащения. Если же стены парилки выложены из кирпича, а в помещении свободно можно разместить 10-12 человек, то потребуется установка приточного клапана или вытяжного вентилятора. При помощи приточной вентиляции можно в автоматическом режиме регулировать температуру, влажность и циркуляцию воздуха. Вентиляция в парилке необходима по следующим причинам:

• Появление в помещении неприятного запаха.
• Плесень и грибки на деревянных конструкциях.
• Появления на поверхности стен и потолка конденсата.
• Механическая вентиляция – приток и отток воздуха осуществляется с помощью вентиляторов. Такая система позволяет создавать комфортный воздухообмен в любых помещениях. Но в парилке это будет связано с большими финансовыми затратами.
• Комбинированная вентиляция – отток отработанного воздуха осуществляется с помощью вытяжного вентилятора, приток свежего воздуха – через впускное отверстие естественным путем.

Механическая или естественная вентиляция – что лучше?

Механическая вентиляция парилки бани вполне может использоваться, однако ее применение связано с некоторыми неудобствами:

1. Для увеличения или уменьшения интенсивности воздухообмена понадобится прикрывать выпускную задвижку, чтобы создать дополнительную нагрузку на вентилятор.
2. Вытяжка воздуха может осуществляться с такой интенсивностью, что для того чтобы поддержать требуемую температуру пара, понадобится дополнительно протопить банную печь.

Поэтому остановимся более подробно на естественной вентиляции. Как сделать вентиляцию в парилке, не затрачивая при этом больших денег?

Устройство вентиляции в парилке

Самый простой вариант – приточное и вытяжное отверстие в фундаменте или стенах. В данном случае немаловажную роль играет расположение и размер данных отверстий. Иногда, для более активного воздухообмена может устанавливаться вентиляционное оборудование.

Какой-то единой схемы вентиляции для парильного помещения не существует, так как они разные не только по особенностям конструкций, но и по материалам из которых они построены. В данном случае существуют некоторые правила, придерживаясь которых, можно подобрать наиболее оптимальную вентиляцию для конкретного случая.

Размер вентиляционного отверстия необходимо рассчитывать исходя из объема парильного помещения: так на 1 м3 вентилируемой площади размер отверстия должен составлять 24 см2.

Основная задача в бане – это вентиляция в парилке, необходимая для поддержания достаточного уровня температуры и высокой влажности, однако не стоит делать вентиляционные отверстия слишком маленького размера, так как в результате не будет обеспечен требуемый уровень воздухообмена. Размер вытяжных отверстий должен соответствовать размеру приточных, в противном случае будет нарушен воздухообмен. В некоторых ситуациях, для быстрой просушки бани и быстрого отвода отработанного воздуха, допускается делать два вытяжных отверстия.

Места расположения приточных и вытяжных отверстий

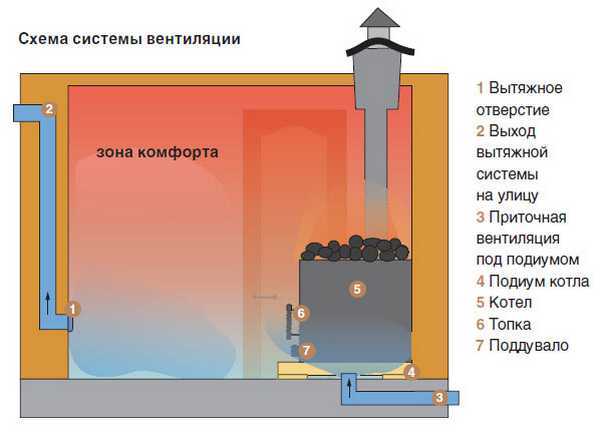

В большинстве случаев печь находится в парильном помещении. Приточное отверстие необходимо располагать возле печи на расстоянии от пола не более 30 см. Это наиболее популярный, однако не самый лучший вариант организации вентиляции для парильного помещения. В этом случае гораздо эффективнее, когда приточные отверстия расположены под полом в фундаменте. Чтобы избежать проникновения грызунов, эти отверстия желательно оснастить металлическими решетками.

Подобная вентиляция в парилке решит одновременно две задачи: доставит в баню свежий воздух, а также эффективно просушит стены и полы после завершения процедур. В таком случае доски пола желательно укладывать с небольшим зазором, чтобы обеспечить свободное прохождение воздушного потока.

Вентиляционные отдушины

Для обеспечения требуемых кондиций воздуха в процессе нагрева парной, вентиляционные каналы оборудуют специальными заглушками (крышками), которые можно закрывать (открывать) из парильного помещения, тем самым регулируя воздухообмен, температуру и влажность.

Эффективное удаление влаги

Чтобы вентиляция в парилке своими руками оказалась эффективной, запрещается делать следующее:

• Устанавливать вентиляционные отдушины, которые по размерам будут меньше расчетных.
• Размещать вытяжное и приточное отверстия друг напротив друга – ведь поступивший воздушный поток выводится практически сразу, не успев отдать кислород, в результате образуется сквозняк, который противопоказан для парильного помещения.

Схема вентиляции в парилке

Рассмотрим самые популярные варианты вентиляционных систем в парилке:

1. Данный вариант – это система естественной вентиляции. Отдушины располагаются на противоположных стенах. Приточное отверстие размещается внизу за каменкой, вытяжное – напротив приточного отверстия на стене вверху. Однако эта схема является не самой эффективной: воздушный поток проходит возле печи, нагревается, поднимается вверх и моментально выходит через вытяжное отверстие. Таким образом, наблюдается недостаточное перемещение воздушных масс, слабое насыщение кислородом, а также неэффективная просушка стен и полов.
2. Значительно эффективней следующий способ вентиляции: приточное отверстие располагается внизу за печкой, вытяжное – напротив приточного отверстия, внизу на стене. Вытяжное отверстие в таком случае рекомендуется оборудовать вентилятором. Холодный воздушный поток нагревается от печки, после чего поднимается вверх, где он остывает и постепенно опускается вниз. За счет воздушного потока, создаваемого вентилятором, остывший пар выводится наружу.
3. На противоположной стене от печки располагаются вентиляционные отдушины. Приточное отверстие расположено напротив печки на расстоянии 30 см от пола, вытяжное с вентилятором – на противоположной стене, на расстоянии 30 см от пола. В результате холодный воздух направляется в парилку, ударяется о печь, после чего нагревается и поднимается вверх, опускается вниз, постепенно остывая, отправляется наружу через вытяжное отверстие.
4. Через поддувало печи выводится перегретый отработанный воздух. Для такого варианта требуется одно вентиляционное отверстие, располагаемое недалеко от печи. Данная схема работает только тогда, когда топится печь.

Вентиляция в парилке бани, схема – какую выбрать?

Перечисленные выше схемы являются наиболее часто используемыми в парильных помещениях, однако существует множество их комбинаций и вариаций. На основе представленных выше вариантов вентиляционных систем можно разработать собственную схему под конкретный вариант парилки.

fb.ru

Вентиляция в бане: парилка, моечная, раздевалка

Для того, чтобы банные процедуры приносили только пользу и удовольствие, необходимо два условия:

• высокий уровень температуры и влажности воздуха в парилке;
• наличие при этом достаточного количества кислорода.

Эти на первый взгляд взаимоисключающие задачи, решает вентиляция в бане вообще и в парилке в частности. Несмотря на то, что в парилке русской бани должны поддерживаться высокая влажность и температура, без доступа свежего (холодного) воздуха никак не обойтись: кислород перерабатывается нашими легкими, частично выжигается печью, к тому же в парилке постепенно накапливается угарный газ (CO — химическая формула угарного газа).

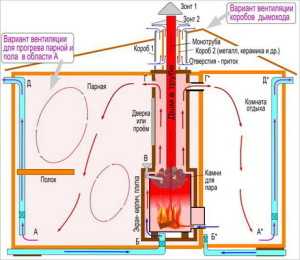

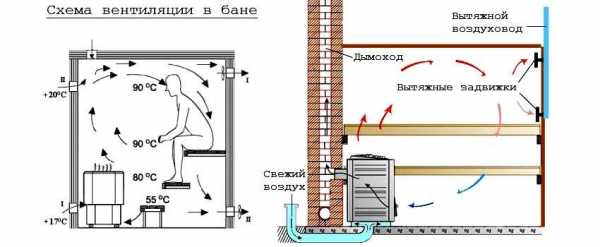

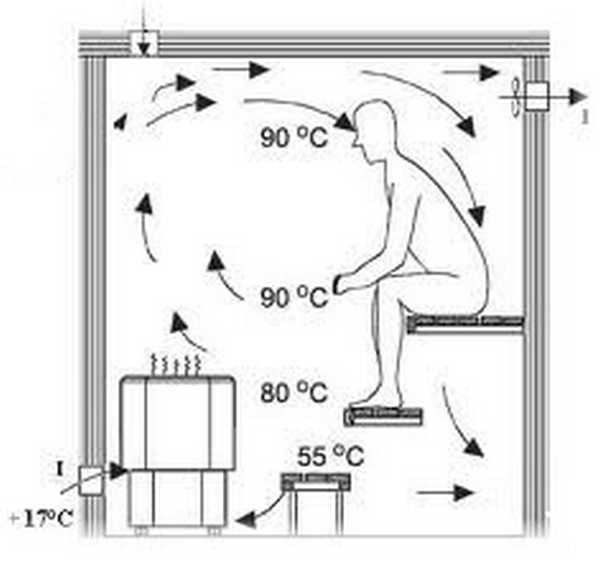

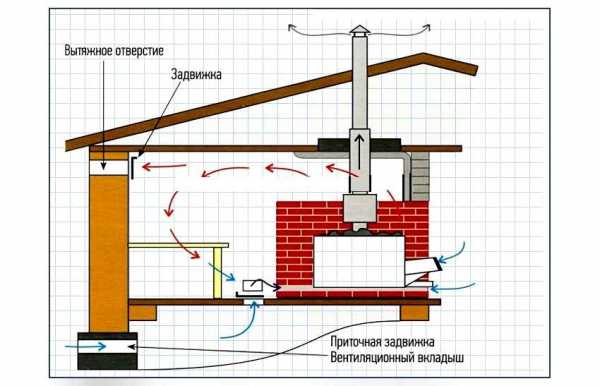

Как правильно сделать вентиляцию в бани. На рисунке красными стрелками показано движение горячего воздуха, синими — холодного

Если не организовать замену «отработанного» воздуха свежим, вместо улучшения здоровья и повышения работоспособности (именно за этим мы идем в баню) можно получить в лучшем случае вялость, слабость и головную боль, а в худшем – больничную койку или даже место на кладбище.

Содержание статьи

Виды вентиляции

Правильно устроенная вентиляция обеспечивает циркуляцию воздуха, при этом кислород поступает в достаточном количестве, а угарный и углекислый газы выводятся в атмосферу. После окончания банных процедур, при хорошей вентиляции, пары активно выводится за пределы здания, и помещения, в которых ранее была высокая влажность, просыхают. Если этому аспекту не уделялось достаточного внимания, через пару-тройку лет в парилке, а затем и в других помещениях,  гниет вагонка, появляется и постепенно усиливается запах затхлости и пота, а древесина превращается в труху. Теперь, надеюсь, ясно, нужна ли в бане вентиляция…

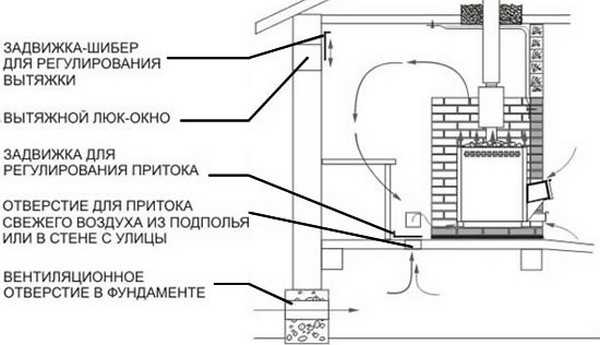

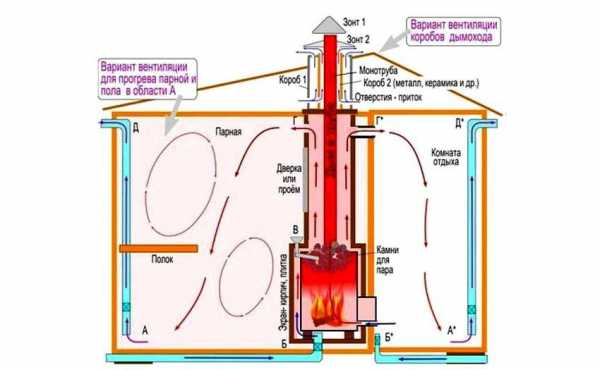

Прогрев и вентиляция бани. Обратите внимание, что вытяжное отверстие находится на небольшой высоте от пола — как правило, не выше 50 см. При данной схеме, в атмосферы выбрасывается отработанный пар. Более того, хорошо прогревается пол в парилке

Вентиляция в бане не нужна лишь в одном случае: если вся она построена из древесины и нигде не утеплялась – ни изнутри, ни снаружи. В таком случае воздухообмен происходит за счет того, что древесина «дышит». Еще в этом случае говорят о наличии естественной вентиляции в бане: любая древесина имеет поры и щели, через которые и происходит отток/приток воздуха, регулируется температура и влажность. Но если в бане из оцилиндрованного бревна или бруса устроено утепление или влаго/паро изоляция, то создание дополнительных вентиляционных отверстий необходимо.

Различают три типа вентиляции:

1. Механическая вентиляция. В этом случае приток и отток воздушных масс происходит за счет искусственно создаваемого движения воздуха. Контролируют параметры воздуха технические средства.
2. Естественная вентиляция: циркуляция происходит за счет разницы давления внутри и снаружи помещения. Такой метод возможет только при наличии «дышащих» стен или продуманно устроенных вентиляционных отдушин.
3. Комбинированная вентиляция: одновременное использование естественного движения воздушных масс и технических устройств (в простейшем случае – вентиляторов).

В видео ниже показан вариант комбинированной вентиляции.

В конкретном случае, при строительстве вентиляционного канала была использована алюминиевая фольга толщиной 100 микрон.

Устройство вентиляции в банях

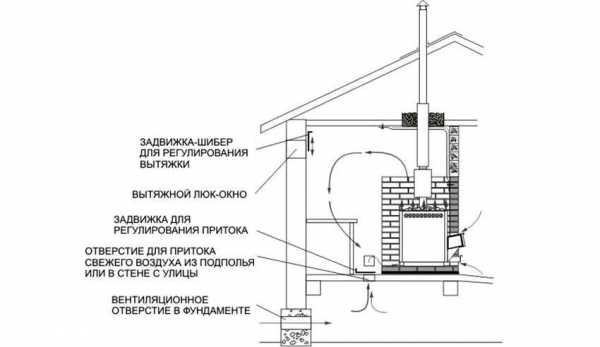

В самом простом варианте, система вентиляции парилки или бани состоит из двух (иногда более) отверстий в стенах и/или фундаменте: приточном и вытяжном. Весь фокус, в выборе места расположения этих отверстий и в их размерах. Иногда, для обеспечения более активного воздухообмена, могут устанавливаться вентиляторы.

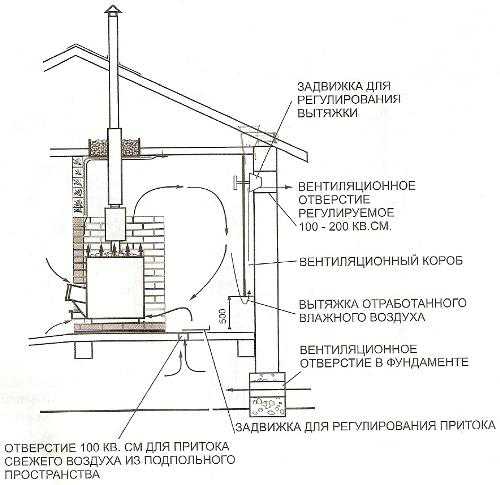

Прогрев и вентиляция бани. В простейшем случае, вытяжная отдушина находится недалеко от потолка

Единой схемы вентиляции для бани нет: слишком разные они бывают как по конструктивным особенностям, так и по материалам, из которых выполнены. Зато есть общие правила и несколько наиболее часто встречающихся схем, придерживаясь которых, можно выбрать оптимальную вентиляцию именно для вашего случая.

Размеры вентиляционных отверстий высчитывается исходя из объема помещения парилки: на один кубический метр вентилируемой площади размер отверстий должен быть 24см².

Несмотря на то, что основная задача  в бане — поддерживать высокую влажность в парилке и достаточный уровень температуры, делать вентиляционные отверстия слишком маленькими нельзя: они не обеспечат необходимый уровень воздухообмена. Вытяжные вентиляционные отверстия должны соответствовать размерам приточных: при нарушении пропорций воздухообмен также будет недостаточным. В некоторых случаях, для ускорения отвода отработанного воздуха и ускорения просушки бани, можно сделать два вытяжных отверстия.

Вентиляционные отдушины

Чтобы обеспечить требуемые кондиции воздуха при нагреве парной, на вентканалы делают специальные крышки/заглушки, которые можно открывать/закрывать из парилки, регулируя тем самым влажность/температуру/воздухообмен. Вообще говоря, наличие заглушек или крышек на любом вентиляционном отверстии, выходящем на улицу, обязательно: зимой холодный воздух активно стремится в теплое помещение и наличие крышек или регуляторов задерживающих его, необходимо.

Где могут быть приточные и вытяжные отверстия

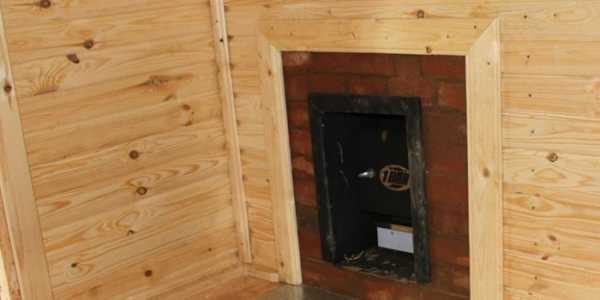

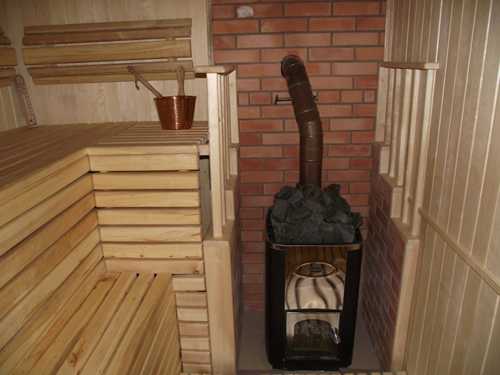

Чаще всего, печь в бане, хотя-бы частично располагается в помещении парилки. В таком случае, приточное отверстие делают возле печи на расстоянии не выше 30 см от пола. Поступивший холодный воздух быстро разогревается от печи и поднимается вверх. Это достаточно популярный, но не самый лучший способ  организации вентиляции для бани. Гораздо эффективнее вентиляция в том случае, когда приточные отверстия располагаются в фундаменте под полом (чтобы через них не проникли грызуны, отверстия оснащают металлическими решетками). Этот вариант решает сразу две задачи: доставляет свежий воздух в баню, а также эффективно просушивает полы и стены после завершения процедур. Доски пола, в таком случае, укладываются не вплотную, а с небольшим зазором для свободного прохождения воздуха. Если щели в полу вам оставлять не хочется (хотя для бани это очень неплохо) можно в полу сделать несколько вентиляционных отверстий, закрытых деревянными решетками. Движение воздуха в таком случае будет не настолько активным, могут понадобиться более мощные вентиляторы, но схема останется работоспособной.

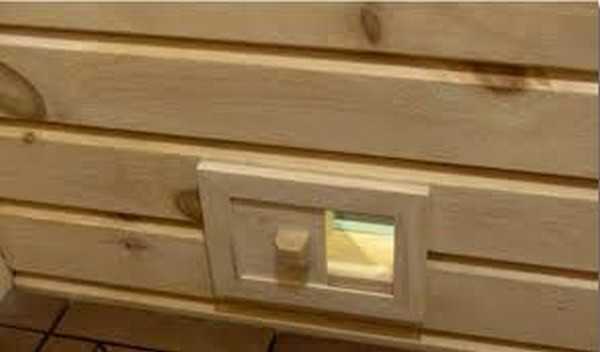

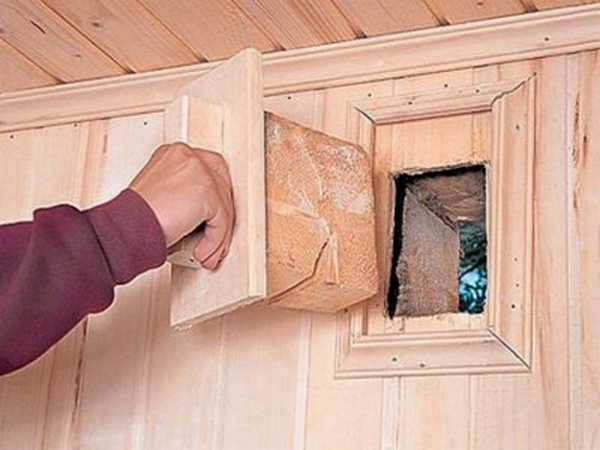

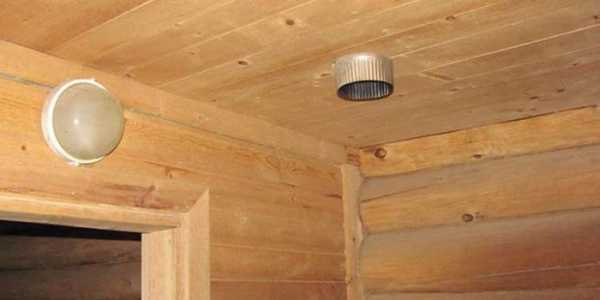

Вентиляционная отдушина с задвижкой

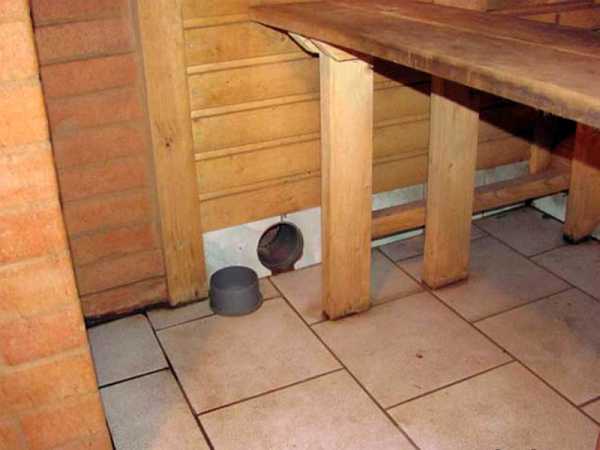

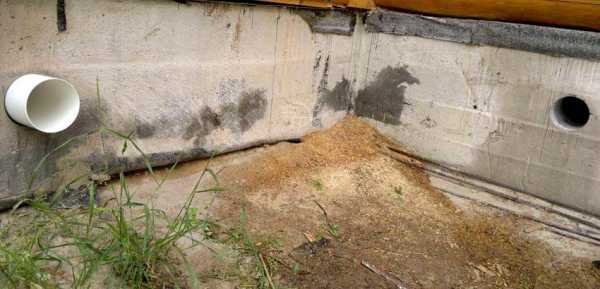

При планировании приточных вентиляционных отверстий в фундаменте, учтите, что воздух в баню должен поступать с улицы, а не из подпола, иначе он будет иметь затхлый запах. Чтобы организовать забор воздуха с улицы, в отверстие укладывают короб из древесины (часто самодельный), пластика или металла (готовые), а выводят его также возле печи. Обычно приточные отверстия располагают в той области, которая защищена металлическим или асбестовым листом от углей и головешек.

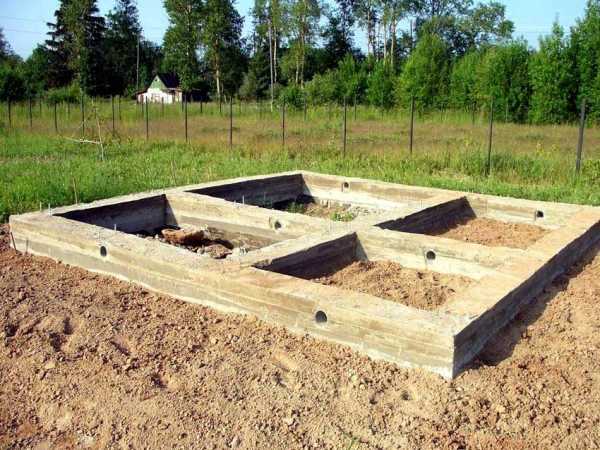

Вентиляционные отверстия в фундаменте предусматриваются еще на стадии планирования. Если же фундамент уже готов, а отверстий для вентиляции нет, можно сделать вентиляцию пола в парилке по-другому: доски пола настелить на лаги, но не вплотную друг к другу, а с зазором в 0,5-1см. В промежутке между черновым (земляным/бетонным) полом и чистовым устраивается выходное отверстие, которое переходит в вентиляционную трубу, выводящую отработанный воздух на крышу (но не на чердак). Этот вариант предусматривает наличие только одного приточного отверстия, которое обычно устраивают внизу за каменкой. Вытяжную трубу под полом устанавливают с противоположной стороны помещения (но не напротив, а наискосок).

Делать вытяжную трубу в парилке из пластиковых коробов для вентиляции нельзя – они не выдерживают высоких температур, но использовать их в раздевалке или моечном отделении допустимо.

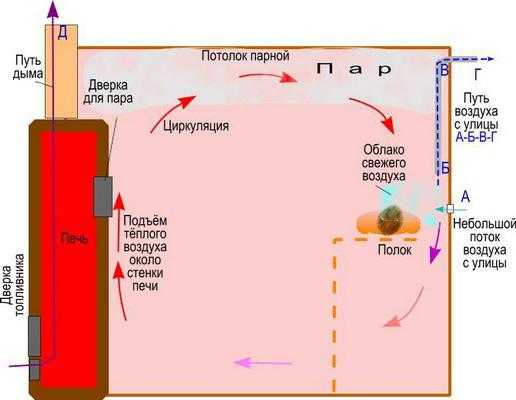

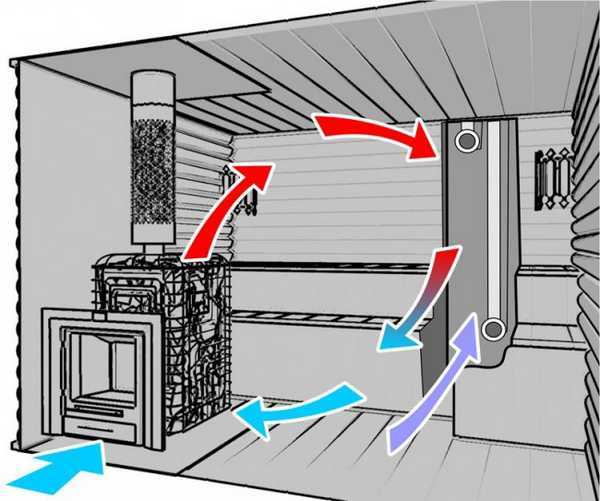

При такой схеме вентиляции в парилке, холодный воздух прогревается возле печки, поднимается вверх, затем, остывая, опускается вниз,  через щели в полу просачивается под пол и выводится через выходную трубу. Эти два варианта эффективно удаляют влагу после бани, их также можно считать схемами вентиляции пола в бане.

Устройство вентиляции в бане обеспечивающее эффективное удаление влаги (просушивание)

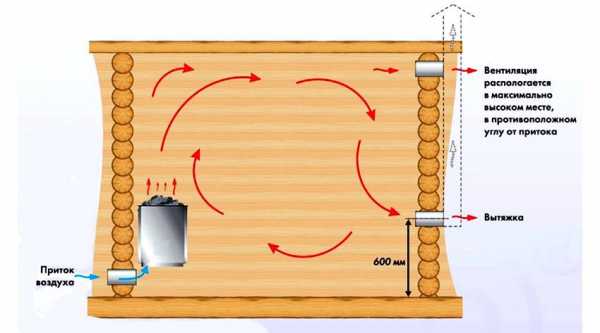

Вытяжные отверстия могут располагаться на противоположной от приточного отверстия стене (если обе эти стены выходят на улицу) или на той же стене, но в противоположном углу. Есть схема, при которой они расположены вверху на стене напротив (30 см от потолка), иногда они располагаются внизу (30 см от пола). Если вытяжное отверстие находится внизу или на той же стене, что и приточное отверстие, то для создания потока воздуха необходим вентилятор.

Чтобы вентиляция в бане оставалась эффективной, нельзя:

• вентиляционные отдушины делать меньше расчетных;
• располагать приточное и вытяжное отверстия одно напротив другого – так поступивший воздух практически сразу выводится не отдав кислород, образуется сквозняк, который для бани противопоказан.

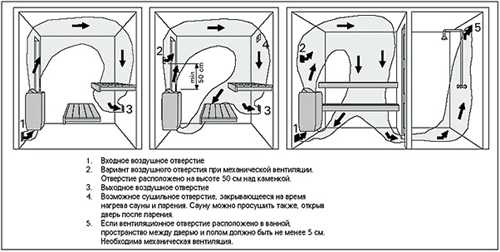

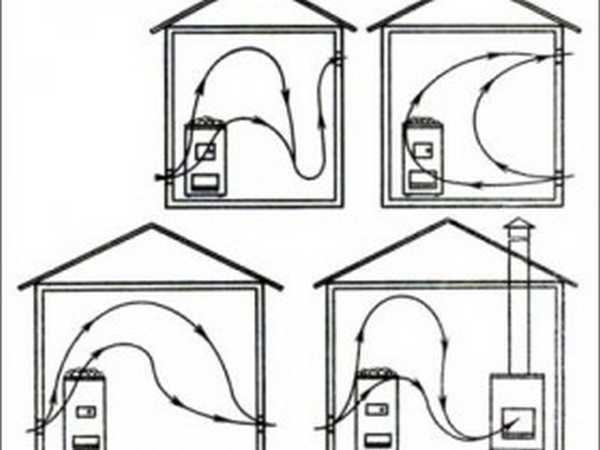

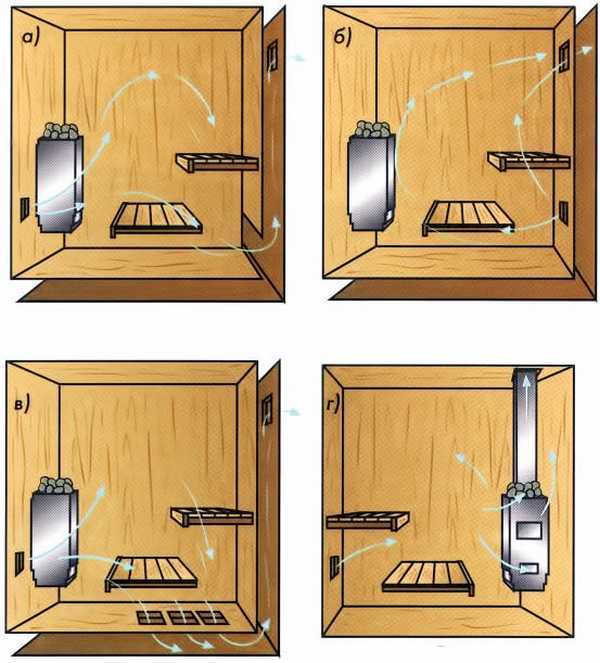

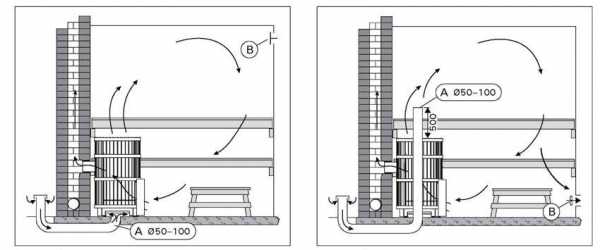

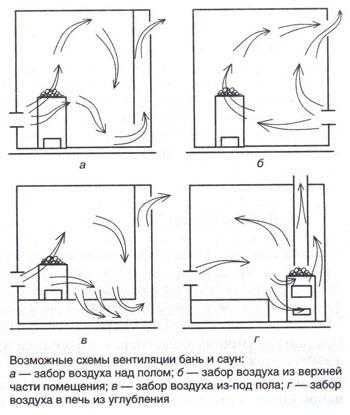

Схемы вентиляции парилок

Рассмотрим несколько наиболее часто встречающихся вариантов вентиляции в парной:

1. Этот вариант можно считать системой естественной вентиляции. Вентиляционные отдушины находятся на противоположных стенах. Приточное – внизу за каменкой, вытяжное – вверху на стене напротив. Этот вариант не самый эффективный: воздух, проходя возле печи, нагревается, поднимается вверх и сразу выходит через вытяжное отверстие. В результате – перемещение воздушных масс недостаточное, насыщение кислородом слабое, неэффективна и просушка полов и стен после процедур (сделать ее можно интенсивнее за счет открытой двери и вентилятора в вытяжном отверстии).
2. Более эффективный способ вентиляции парилки: приточное отверстие находится внизу за печкой, вытяжное – на стене напротив, но не вверху, а внизу. В этом случае вытяжное отверстие нужно оборудовать вентилятором. При таком расположении отдушин в парилке холодный воздух нагревается от печки, поднимается вверх, там остывает и опускается вниз. Выводится за счет создаваемого вентилятором исходящего воздушного потока.



   Схемы приточно-вытяжной вентиляции

3. Вентиляционные отдушины располагаются на одной стене, противоположной той, где установлена печка. Эта схема применяется в банях, у которых только эта стена выходит на улицу. Приточное отверстие находится на уровне 30 см от пола напротив печки, вытяжное с вентилятором – в 30 см от пола в другой стороне. В этом случае холодный воздух поступает в парилку, ударяется о печь, нагревается, поднимается вверх, постепенно остывая, опускается вниз и выводится через вытяжное отверстие.
4. Отработанный перегретый воздух выводится через поддувало печи. При таком способе организации вентиляции в парилке имеется только одно приточное вентиляционное отверстие недалеко от печи. Такая схема будет работать только тогда, когда топиться печь. Есть еще один вариант с использованием поддувала печи для вывода отработанного воздуха: в фундаменте делают приточное вентиляционное отверстие, печь располагают так, чтобы поддувало находилось ниже уровня пола.

Схемы приточно-вытяжной вентиляции

Это наиболее часто используемые схемы вентиляции парилок в бане, есть еще множество их вариаций и комбинаций. На основе этих четырех вариантов организации вентиляции, можно разработать  схему под свою парилку.

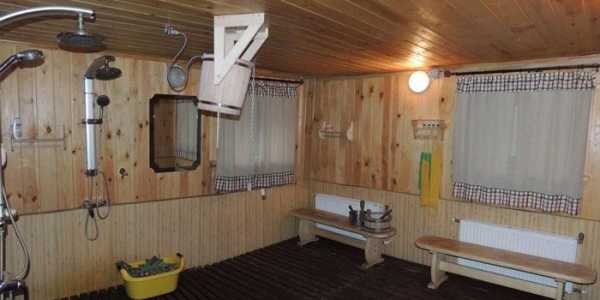

Вентиляция в моечном отделении бани

В моечной высокая влажность – дело обычное, и чтобы не гнила вагонка или не появлялся неприятный запах, необходимо предусмотреть вентиляцию полов. Она устраивается аналогично вентиляции пола в парилке: между черновым и чистовым полом делают вытяжное отверстие, которое можно снабдить вентилятором. Вытяжная труба выводится на крышу.

При такой схеме вентиляции пола в моечном отделении, выводится самый холодный отработанный воздух, а на его место опускается более теплый из верхних слоев. Таким образом, также достигается повышение комфортности находящихся тут людей.

Вентиляционные отдушины

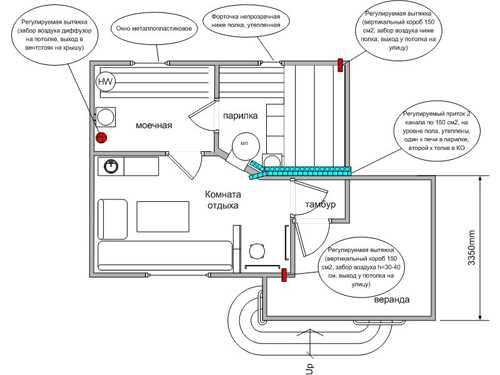

Принцип устройства вентиляции во всех остальных помещениях бани такой же. Нужно определиться с оптимальной системой вентиляции конкретно для ваших условий и выбрать/разработать наиболее подходящую схему. Вентиляция в моечном отделении отличается только тем, что в связи с более низкими температурами воздуха, использовать тут можно пластиковые вентиляционные короба (чего в парилке делать нельзя) и вентиляторы можно ставить не термостойкие, а лишь переносящие высокую влажность (влагозащищенные).

Вентиляция кирпичной и турецкой бани

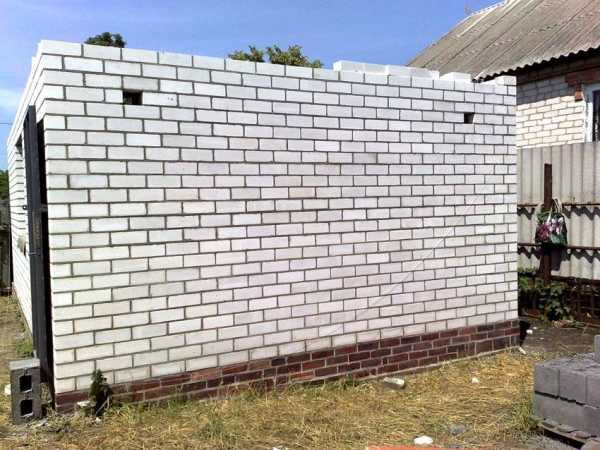

При планировании системы вентиляции для кирпичной бани нужно учесть, что ее эффективность должна быть в разы выше, чем деревянной. Ведь в этом случае сушить придется не только внутреннюю обшивку парилки/моечной/раздевалки, но и стены: кирпич очень гигроскопичный материал. Для удаления всей влаги, необходимо, чтобы приток/отток воздуха на время просушки, был очень активным, а отдушины имели надежные заслонки, которые позволяют регулировать интенсивность движения воздуха.

При устройстве вентиляции турецкой бани («хамам») с ее 100% влажностью, вытяжная вентиляция также должна быть очень эффективной: за час работы необходимо обеспечить шестикратную замену воздуха в помещении. Кроме того, нужно предусмотреть возможность отведения конденсата, который образуется при остывании в больших количествах.  Решить эту проблему можно двумя способами:  смонтировать в трубе осушитель воздуха, который выводит конденсат в систему канализации, или предусмотреть в вентиляционной трубе канал для отвода конденсата (он тоже выходит в канализацию).

Вывод:  планировать вентиляцию необходимо на этапе проектирования бани, располагая приточные отдушины в фундаменте. При необходимости, можно сделать отдушины в готовых стенах, но это достаточно хлопотно и сложно.

baniwood.ru

Вентиляция в бане — устройство и схема, как сделать своими руками парной и предбаннике с видео

Создать оазис гармонии среди горячего пара, текущей рекой из душевых воды или мини-бассейнов непросто. Эксплуатация бани требует соблюдения некоторых тонкостей еще на этапе строительства. Чтобы повышенная влажность не испортила строение, а спертый воздух не помешал банным процедурам, необходимо правильно выбрать и сделать вентиляцию.

Вентиляция в бане – схема и устройство

Приток и отток воздуха – важнейшее условие, поскольку воздухообмен строится на балансе приточной вентиляции (свежий воздух) и вытяжной – выход отработанного. Движение воздушного потока может происходить естественным, принудительным или комбинированным способом. От правильного выбора вентиляционной системы будет зависеть уровень влажности воздуха, циркуляция потока, теплообмен. При нарушении схемы и устройства вентиляции в бане нарушится микроклимат, будет трудно дышать, а на стенах появится плесень. Избежать этого помогут советы экспертов:

• Вытяжное отверстие должно находиться выше, чем приточное, потому что холодный воздух тяжелее теплого.
• Не рекомендуется делать вытяжное отверстие на потолке, поскольку это место прогревается медленнее других.
• Классическое расположение приточного отверстия – около печи и близко к полу.
• Вентиляция бани должна строится по принципу: приточные отверстия располагаются на противоположной стене от вытяжных, при этом на последних следует установить заслонки.

Вентиляция в парной

Чтобы подобрать правильную систему, продлевая жизнь строению и отделочным материалам, следует разобраться с особенностями каждого вида, а вентиляция парной бывает следующих типов:

По принципу работы	Особенности	Подходит ли для бани?
Естественная	Конвекционный поток образуется благодаря разнице давлений между улицей и помещением, а расположение приточного и вытяжного отверстия будет мешать нормальному прогреву.	Нет
Комбинированная	Использование приборов для вытягивания воздуха; отсутствие строгих рекомендаций по размещению отдушин делает этот способ одним из лучших.	Да
Механическая	Подачу свежего воздуха, температуру поддерживают специальные устройства, но при всем удобстве, недостатком этого способа считается дороговизна.	Да

Вентиляция в предбаннике

Парилка с ее высокой температурой часто окружена функциональными помещениями. Просушить элементы обстановки, поддержать комфортные условия, обеспечить приток обогащенного кислородом воздуха – вот основные функции вентиляции в предбаннике. Если парилка используется круглый год, то надо позаботиться о монтаже вентилятора, идеальный вариант – принудительная (механическая) система с выводом отработанного воздуха через туалет или моечное отделение. Естественный способ – открытее настежь двери и окна – это ненадежный способ проветривания предбанника.

Вентиляция в мойке бани

Правильно установить печь, распределить поток холодного и теплого воздуха так же важно, как и позаботиться о других банных процедурах. Желание помыться, ополоснувшись водой, потребует внимательного подхода к обустройству этого места. Чтобы под полом или в стенах не скапливалась сырость, нужна вентиляция в моечном отделении бани. Самый простой вариант – сделать совмещенную парную и мойку, а если эти помещения раздельные, то потребуется специальное оборудование для удаления конденсата.

Вентиляция в комнате отдыха бани

После активных банных процедур, когда перегретый воздух паровой расслабляет мышцы, хочется отдохнуть. Устройство вентиляции в комнате отдыха бани почти ничем не отличается от общих принципов. При небольшом размере помещения, где есть пару полок, и отсутствии контакта с водой можно с периодичностью устраивать сквозняк. Если же помещение большое, то необходима вентиляция для бани комбинированного вида. Среди новейших технических разработок лучше отдать предпочтение компактным устройствам – проветривателям.

Вентиляция в каркасной бане

Деревянные полы уже за пару лет прогниют, если не позаботиться о вентсистеме и просушке. Даже антисептическая обработка не справится с этим так, как вентиляция в каркасной бане, обеспечивающая приток свежего воздуха. Схема устройства естественной вентиляционной системы включает: каналы, трубу от печи, сквозную выемку, форточки, двери. Отдушина в бане располагается сверху, ближе к крыше, при этом для регулирования потока ее надо снабдить задвижкой или заслонкой. Принудительная вентиляция в бане из каркаса применяется там, где только одна из стен является наружной.

Вытяжка в бане из сруба

Из деревянного бруса получается традиционная русская парилка, и если правильно расположить отдушины, то направление воздушного потока создаст комфортные условия. Чтобы обеспечить полное проветривание, вытяжку в бане из сруба все же придется обустроить. Классический вариант предполагает устройство естественной схемы воздухообмена. Особенность поддувала печи-каменки, шибер с клапаном для дымохода, крепление вентиляторов для ускорения воздухообмена – все это необходимо, чтобы исключить образование слоя конденсата и сквозняка.

Как сделать вентиляцию в бане

Еще на этапе строительства придется предусмотреть создание вентиляционной системы. Как сделать вытяжку в бане, чтобы поддержать микроклимат? Бревна традиционной парилки укладывают с зазором, поэтому щели сруба пропускают свежий воздух, а проветривать можно с помощью сквозняка. Система вентиляции в бане кирпичной, из пеноблока или из других современных строительных материалов, потребует закладки вентсистемы с необходимым количеством приточных и вытяжных отверстий до начала возведения строения. Предпочтение следует отдать комбинированной или механической схеме.

Вентиляция басту

Чтобы сухой пар дарил жаркие объятия, мог обогревать полы и защищать стены от гнили, монтаж вентиляции басту производят так:

1. В фундаменте здания не нужны специальные отверстия, можно сделать деревянный пол со щелями. Оборудовать помещение стеклянной дверью с тремя навесами, хорошим уплотнителем, защелкой на магнитах.
2. Установить электрическую печь конвекционного типа, которая обеспечит режим циркулирования воздушных потоков по принципу перевернутого стакана.
3. Приток сделать под печью, а вытяжное отверстие – под полоком в 30 см от пола. Теплый воздух будет подниматься вверх по коробу под вагонкой и выводиться наружу через отверстие, которое следует сделать на противоположной стене от притока (по диагонали и как можно дальше).
4. Прогретый воздух заполнит парную, выталкивая холодный к низу. Если сделать канал со смежным помещением, то парилка будет отдавать часть тепла и ему.

Вентиляция сауны

Закладывать основы вентсистемы необходимо на стадии строительства, потому что переделка готового здания обойдется дороже. Краткая инструкция по проектированию вентсистемы бани выглядит так:

1. Допускается свободное расположение отдушин, поэтому подходит комбинированная или механическая система, включающая вытяжки для бани.
2. Для непрерывного притока свежего воздуха сделать отдушину на уровне полуметра от пола около печи, а вытяжное отверстие – на противоположной стене.
3. Обязательно установить регулируемые заслонки (затвор, шибер) на притоке и отводе для поддержания микроклимата.

Вентиляция в русской бане

Чтобы естественная вентиляция в парилке русской бани способствовала оздоровительному эффекту, при обустройстве необходимо придерживаться следующей схемы:

1. Позаботиться о возможности проветривания: окно, дверь, продухи.
2. Верхние уровни окна и двери должны совпадать, а выше – это место для теплового кармана. Для залповой вентиляции небольших парных простого проветривания хватит, чтобы быстро обновить воздух.
3. Печь с дымоходом – это естественная вытяжка для бани: отработанный воздух будет идти по коробу вверх, а приток осуществляться через щели внизу двери.
4. Для воздухообмена обустроить продухи: вытяжное отверстие под потолком, оборудовать его дверцей (заслонкой), а приток сделать рядом с печкой и установить вентиляционную решетку.

Видео: как правильно сделать вентиляцию в бане

sovets.net

Вентиляция в бане своими руками: варианты правильной организации

Собственная банька на участке – непременный атрибут загородного домовладения. Это не просто помещение для гигиенических процедур. Это место для семейного отдыха и встреч с близкими друзьями. Именно поэтому следует продумать ее конструкцию до мелочей. И один из наиважнейших аспектов- правильная вентиляция в бане. Своими руками вполне можно осилить монтаж эффективной вентиляционной системы. Как это сделать просто и быстро – в нашем материале.

Комфортный климат в бане зависит от качественного воздухообмена

Читайте в статье:

Нужна ли в бане вентиляция и каковы ее основные принципы?

Еще древние зодчие знали, что без доступа свежего воздуха дом или баня быстро разрушатся под воздействием сырости и плесени. Именно для воздухообмена они оставляли между верхними бревнами щели. Сейчас на смену такой простой технологии пришли более эффективные системы. Они требуют некоторого времени на установку и планирование. Есть искушение и вовсе махнуть на этот вопрос рукой, но чем это грозит в результате:

• спустя всего пару лет материалы строения, особенно если оно выполнено по каркасной технологии, придут в негодность из-за постоянной сырости;
• в помещении будет постоянно присутствовать затхлый запах. Особенно он будет ощутим при растапливании бани, а это сведет на нет все удовольствие от процесса;
• пребывание в такой бане не просто станет малоприятным, но и опасным для здоровья. Помимо скопления угарного и углекислого газа, в воздухе будет присутствовать большое количество спор плесени, которые могут вызвать тяжелые легочные и кожные заболевания.

Плесень способна проникать глубоко в древесину, и от нее практически невозможно избавиться

Очевидно, что стоит потратить время и средства для собственной безопасности. Прежде чем браться за работу, изучите основные принципы обустройства вентиляции для бани:

Принцип	Описание
Правильное распределение воздушных потоков	Согласно основным законам физики, горячий воздух поднимается вверх, а холодный – соответственно, опускается вниз. Следует распределить потоки так, чтобы на лежаках была оптимальная температура, а ноги в парилке не мерзли.
Сохранение температуры в помещении	Воздухообмен не должен нарушать процесса парения, то есть воздушные потоки не должны охлаждать парилку.
Использование материалов, устойчивых к высокой температуре и влажности	Для организации принудительной вентиляции в помещении могут использоваться системы с механической подачей воздуха. Все элементы системы изготавливаются из материалов, устойчивых к высокотемпературному режиму парной и повышенной влажности воздуха.

А теперь о том, как сделать вентиляцию в бане таким образом, чтобы не потерять драгоценный пар и при этом сохранить материалы и здоровье?

Вентиляция в бане: схема и устройство, особенности систем

Для банного помещения оптимально использование приточно-вытяжной вентиляции. Основной принцип ее работы заключается в организации притока свежего воздуха и вытяжки в бане. Схема этой системы проста:

Варианты движения воздушных потоков

Свежий воздух может поступать в помещение через вентиляционные клапаны, продухи, приоткрытые форточки. Удаляется нагретый воздух, насыщенный углекислотой, через поддувало в печи или вытяжку.

Чтобы система работала эффективно, следует соблюдать несколько несложных правил:

1. Входящие отверстия вентиляции располагают в нижней части стены, недалеко от печи. Так воздушный поток будет быстрее нагреваться и двигаться естественным образом.
2. Чтобы регулировать потоки, используют заслонки на вентиляционных отверстиях. Оптимальный режим обновления атмосферы в парной – три объема за час.

Эти два основных принципа необходимо соблюдать при любом расположении топки в бане. Вместе с тем, размещение печи тоже имеет немаловажное значении при планировании вентиляции в бане. Схема расположения каналов будет разной. Вот два варианта для примера:

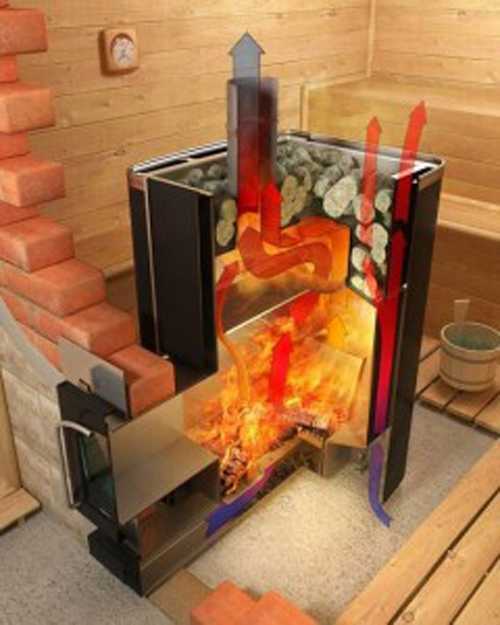

Приток воздуха из-под топки и через специальный канал, проходящий сквозь печь

Кроме таких, традиционных вариантов, можно использовать и другие эффективные системы, работающие естественным образом, без использования механизмов и приборов для принудительной подачи воздуха.

Как правильно спланировать вентиляцию пола в бане?

Полы в банном помещении постоянно влажные. Именно они в первую очередь выходят из строя. Особенно подвержены разрушительному влиянию сырости деревянные покрытия, по которым так приятно ходить босиком. Если не предусмотреть правильную вентиляцию под полом в бане, менять настил придется не реже, чем раз в три-четыре года.

Подумать об этом стоит в самом начале стройки. Самый простой способ обеспечить сохранность полов – оставить продушины в цоколе здания. Их располагают друг напротив друга и закрывают решетками, чтобы через отверстия не проникали крысы и мыши.

Еще один способ обеспечить движение воздушных масс в районе пола – опустить поддувало печи ниже уровня настила

Доски укладываются на лаги таким образом, чтобы между ними оставались зазоры примерно в полсантиметра. Вода не будет задерживаться на таком покрытии, а воздух беспрепятственно проникнет ко всем сторонам настила.

Простая схема вентиляции пола в бане

Можно вывести вентиляционную трубу из-под пола в стояк, который должен быть выше крыши. На верхушке стояка монтируют дефлектор.

Важно! Не стоит использовать для вывода потоков воздуха чердачное помещение. Зимой холодная и влажная атмосфера подчердачного пространства опустится в баню.

Свободный доступ воздуха к фундаменту

Если обеспечить вентиляцию фундамента в бане, можно одним махом решить большую часть проблем. Хороший обдув пространства под полом гарантирует защиту от гниения и плесени.

Вентиляционные каналы в фундаменте располагают с учетом размещения конструкции относительно жилых зданий и водоемов

Самый оптимальный размер вентиляционного отверстия – 11 сантиметров. Можно использовать воздуховод и большего диаметра, но в этом случае лучше установить заслонку.

Совет! Если банька расположена в низине или стоит близко с другим постройкам, необходимо сделать не два, а четыре вентиляционных отверстия с каждой стороны фундамента.

Вентиляционные каналы монтируют во время заливки фундамента. Для их формирования используют асбестоцементные или пластиковые трубы. Расстояние от земли до воздуходува – не менее 15 сантиметров.

Чтобы пластик не деформировался во время заливки и цемент не попал в отверстие, трубу заполняют песком

Специфика вентиляции в бане в парилке

Вентиляция в парной должна работать во время банной процедуры. По ее окончании парную обычно проветривают, открыв двери нараспашку, чтобы как можно быстрее удалить из помещения влажный пар.

Что нужно для качественной вентиляции в парилке бани? Схема ее устройства проста: воздух должен поступать не из смежных помещений, а с улицы.

Схема вентиляции в парной русской бани

На этой схеме отмечено, что воздух в парилку поступает из-под корпуса печи. Прохладные воздушные массы будут быстро прогреваться и не изменять температурного режима парной. Отработанный поток воздуха выводится через канал, размещенный в дальнем углу помещения. Такая схема размещения пригодна в случае, если топка находится непосредственно в помещении парной.

Если печь находится вне парной и соединена с ней топочным тоннелем, расположение каналов вентиляции следует немного изменить. Приточный канал располагают под полом или непосредственно над полом и выводят его у предтопочной площадки, закрытой листом металла или керамической плиткой. Входное отверстие закрывают решеткой.

К сведению! Приточный канал должен быть того же диаметра, что и вытяжной.

Воздухообмен в моечном помещении

Это самое влажное помещение в бане и здесь важно продумать движение воздушных масс таким образом, чтобы полы и стены быстро просыхали, но при этом не было сквозняка. Самый распространенный вариант вентиляции в мойке бани с деревянными полами – под полом.

Дощатый настил делают таким образом, чтобы между досками оставались зазоры

Воздух в пространство под полом может попадать естественным образом или с помощью вентиляторов, принудительно подающих его с улицы.

Немного сложнее задача, если полы в моечной бетонные, покрытые керамической плиткой. В этом случае потребуется установка приточных клапанов в стенах.

Важно! Для обустройства вентиляции в моечной бани используют только влагостойкие материалы. Наиболее практичным считается пластик.

Немного о вентиляции в предбаннике

Проблема в предбаннике та же, что и в остальных помещениях: высокая влажность. Требования к вентиляции предбанника:

• воздуховоды притока и вытяжки должны быть одинакового диаметра;
• приточный воздуховод не должен быть соединен с санузлом;
• высота вытяжного канала – не меньше 2 метров;
• в случае использования принудительной вентиляции используются влагостойкие материалы.

Для дополнительного проветривания предбанника используют окна с форточками

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Чтобы увеличить скорость воздухообмена, используют осевой вентилятор, создающий область низкого давления и втягивающий атмосферные потоки в помещение.”

Несколько советов по обустройству предбанника:

1. В этом помещении не стоит устанавливать глухие окна. Одна или две форточки значительно упростят процесс проветривания.
2. Предбанник следует тщательно утеплить, чтобы не допустить перепада температур и образования конденсата.
3. Вентканалы не должны соединять предбанники парную.

Размеры предбанника рассчитываются, исходя из формулы 1.5 кв.м. × 1 человека.

Как правильно сделать в бане вентиляцию своими руками

Современные производители предлагают широкий ассортимент готовых комплектов для вентилирования помещений. Можно воспользоваться этими предложениями или изготовить систему самостоятельно. Есть три варианта организации воздухообмена:

Вариант	Описание
Естественный	Работает благодаря разнице давления внутри помещения и снаружи. Приточный канал располагается у пола, вытяжной- у потолка. Не требует какого-то специального оборудования, но может спровоцировать возникновение сквозняков. С такой системой важно тщательно загерметизировать и утеплить помещение.
Комбинированный	Для ускорения воздухообмена используют вентиляторы. Такие системы особенно хорошо показали себя в парилке. Для установки потребуется купить специальное оборудование и подключить его к источнику питания.
Механический	Высокопродуктивные системы, для управления используются датчики и контроллеры. Нуждаются в регулярном сервисном обслуживании и стоят дороже всех остальных.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

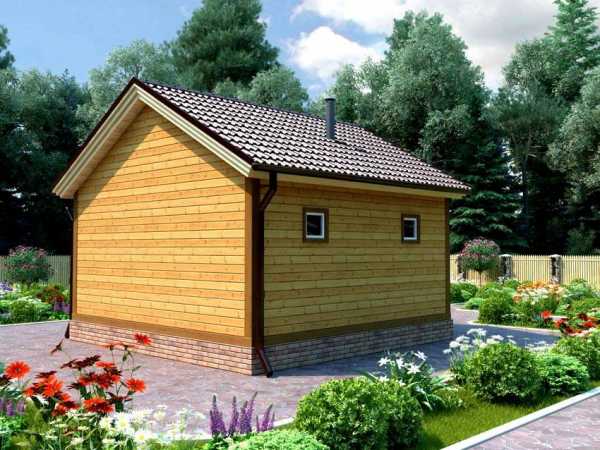

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен. Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции.

Каркасные бани быстро возводятся и отличаются хорошим сохранением тепла

Важно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования.

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную. В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичная и каменная баня

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки. Для этой цели отделочный материал закрепляют на обрешетке и оставляют отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные щели, используются небольшие вентиляторы. Этот прием гарантирует отсутствие затхлости и сырости.

Вентиляционные каналы следует закладывать еще на стадии возведения стен

Важно! Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров.

Что такое Басту и как ее использовать в бане

Это разновидность естественного воздухообмена, которую часто используют в шведских саунах. Схема вентиляции баста в бане:

Расположение воздуховодов для естественного движения воздуха

Установка этой системы предельно проста и не требует каких-то особых инструментов и знаний. Приточная труба из нержавеющей стали монтируется диагонально от топки в двадцати сантиметрах от пола. Вторая труба устанавливает прямо над печкой в стене. На обоих воздуховодах устанавливают заслонки для регулирования потоков.

В сауне такая система работает безотказно. Но использование ее для классической русской бани стоит тщательно продумать. В русской бане всегда используется влажный пар, но температура воздуха при этом ниже, чем в сауне. Использование вентиляции Басту в русской бане может привести к неоправданной потере драгоценного тепла. Чтобы избежать потерь, необходимо использовать задвижки. Во время банных процедур их закрывают, а после них и в процессе растопки заслонки раскрывают.

К сведению! Если во время растопки открыть заслонки, температура в парной будет подниматься гораздо медленнее. Кроме того, увеличится расход топлива. А если не открывать, может скопиться углекислый газ.

Если в конце парения открыть заслонки, пар быстро уйдет и помещение станет просыхать

Следует отметить, что Басту будет функционировать долго и надежно, она не требует какого-то обслуживания и ремонта. Среди недостатков такой методики нужно упомянуть, что в ветреные дни в парной будет сильный сквозняк. Кроме того, Басту не предусматривает применение фильтров для очистки воздуха.

Устройство вентиляции в бане: комплектация систем

В зависимости от принципа работы вентиляции, подбираются комплектующие для ее монтажа. Рассмотрим отдельные элементы систем, которые могут пригодится для бани.

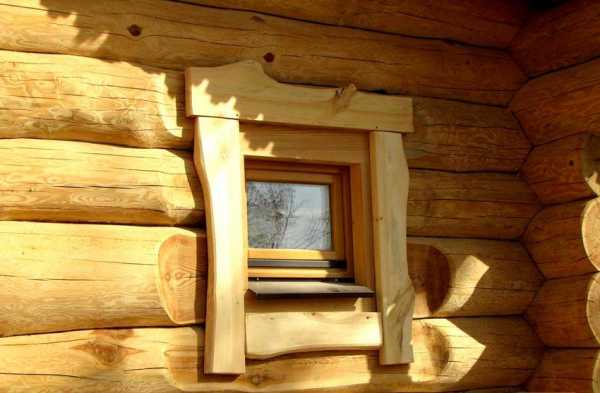

Окно в бане: где расположить, как установить

Окна – важный элемент не только освещения, но и вентиляции банного строения. Прежде всего, стоит ли делать окошко в парилке? Бытует мнение, что окно в парилке неблагоприятно скажется на сохранении пара и температуры. Но, с другой стороны, без окошка трудно качественно проветрить парилку после банной процедуры.

Даже при наличии качественной системы вентиляции окно не помешает, напротив, оно обеспечит помещение естественным освещением

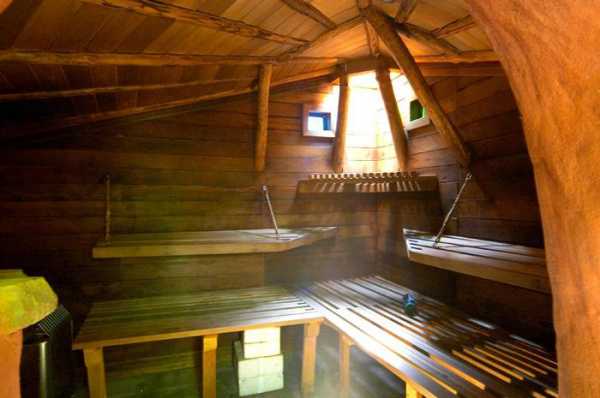

Опытные банщики рекомендуют установить в парилке два окошка. Одно располагают над полками. Если вы перестарались и пар слишком горячий, или во время процедуры кому то стало нехорошо – приоткройте форточку и проблема будет решена. Если банька работает беспрерывно и между заходами немного времени, это окно используется для быстрой смены атмосферы в помещении. После такого залпового проветривания печь снова растапливается, и температура быстро приходит в норму.

Второе окошко располагают под полками. С его помощью можно быстро просушить лежанки. Его делают совсем небольшим и непрозрачным.

Большое окно в предбаннике позволит любоваться садом

Важно! Окна в бане должны открываться внутрь. Этого требует техника безопасности.

В моечной окно тоже используется для проветривания, а также для экстренной эвакуации в случае пожара. Так что его размер должен быть таким, чтобы человек мог протиснуться в раму.

Еще один важный вопрос: можно ли в бане использовать пластиковые окна? В моечной, конечно, можно. Но вот в парной, если вы «догоняете» температуру до сотни градусов, пластик может начать выделять токсичные вещества и деформироваться. Для рам окошек в парной используют не смолистую древесину.

К сведению! Для банных окошек лучше использовать стеклопакеты с двойным стеклом и надежной герметизацией.

Можно вполне освоить установку окон в бане своими руками, она ничем не отличается от установки окон в доме.

Вентиляторы и системы с ними

Для принудительного воздухообмена потребуются следующие комплектующие:

• решетка;
• вентиляционный клапан;
• задвижка;
• короб воздуховода;
• сетка от москитов;
• термометр, гигрометр;
• вентилятор.

Решетка и сетчатый фильтр предотвратят попадание в воздуховод насекомых и домашних грызунов. Учитывая специфику эксплуатации помещения, сетки используют металлические, а решетки – из дерева или устойчивого к высоким температурам пластика. Для воздуховода зачастую используют оцинкованные трубы или гофрорукав. Не рекомендуется использовать пластиковые трубы в парной, они не приспособлены для эксплуатации в высокотемпературном режиме.

Вентилятор может устанавливаться в приточном и вытяжном каналах

Специалисты рекомендуют устанавливать его в одном канале, то есть, к примеру, только в приточном. Вентиляторы для бани должны быть изготовлены из жаропрочных материалов, а все части его механизма должны быть надежно загерметизированы.

Видео: как сделать безлопастный вентилятор своими руками

Вентиляционные клапаны

Эти несложные приспособления устанавливают в приточном и вытяжном канале. Размер, форму и оформление клапана можно подобрать в соответствии с интерьером помещения. В продаже есть две основные разновидности клапанов – они обозначаются аббревиатурами КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции).

Принцип их работы один, внешне они так же мало отличаются. Вентиляционный клапан для бани легко установить самостоятельно. Его основу можно укоротить в соответствии с толщиной стен. Наружная часть клапана имеет наклонные жалюзи, которые не позволяют дождевым потокам попадать в систему вентиляции. Внутренняя часть оснащена оголовком и мембранами для тепло и звукоизоляции. Во всех клапанах установлены антимоскитные сетки.

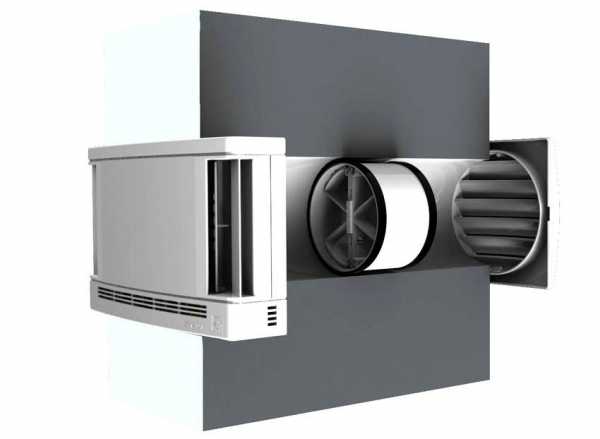

Устройство стенового клапана

Несколько советов по установке клапана:

• подбирайте клапан для бани из жаростойких материалов;
• клапаны обычно устанавливаются в несущих стенах;
• не устанавливайте клапан в стенах, которые выходят к уличному туалету или мусорному баку.

Продухи и отдушины в бане

Продухи в банях бывают округлыми, квадратными, прямоугольными. Их устанавливают в толще фундамента и на крыше.

Отдушина размещают равномерно с расстоянием в 2 метра. Если в цоколе есть какие-то внутренние перегородки, то и в них монтируются продухи. В этих простых вентиляционных каналах также устанавливают решетки для защиты от мышей.

Некоторые умельцы советуют закрывать продухи на зиму, герметично закупоривая их ветошью или мешочками с песком. Такой подход чреват образованием повышенной влажности в подполе и быстрым загниванием древесины.

Как сделать отдушину в бане в следующем видеосюжете:

Устройство вытяжки в бане

Если баня на участке пристроена к жилому дому, вытяжку устанавливают таким образом, чтобы воздух перемещался от жилья к бане, а не наоборот.Профессионалы не рекомендуют устанавливать вытяжку непосредственно под потолком. При таком расположении вытяжного отверстия в помещении будет гулять сквозняк.

Схема вытяжки в бане своими руками:

Распределение воздушных потоков и размещение вытяжки

Как правильно сделать вытяжку в бане в этом видео:

Вентиляция в бане своими руками: пошаговое руководство с фото

Установка вентиляции в бане своими руками – дело не сложное. В простейшем варианте потребуются всего лишь асбестоцементные трубы и решетки, которые можно подобрать в соответствии с диаметром канала.

Предлагаем вам мастер класс как сделать вентиляцию в бане своими руками с использованием приточного клапана (если стены выполнены по каркасной технологии):

Такие клапаны можно установить в моечной и предбаннике.

Подводим итоги

Качественный воздухообмен – важный аспект обустройства бани. Без него ваше строение долго не протянет. Стены и пол покроются плесенью, доски быстро сгниют. Вентиляцию в бане своими руками сделать не сложно. Можно организовать естественный приток воздуха или активизировать его с помощью вентиляторов. Лучше всего организовать движение воздушных масс не только непосредственно в самом помещении, но и под полом, и за обшивкой стен. Так вы гарантированно сохраните материалы и обеспечите комфортный климат в баньке.

seti.guru

Как сделать вентиляцию в бане

Уже давно никого не нужно убеждать в полезности бани. Достаточно всего один разочек там попариться — и человек попался. Да еще как попался! Теперь периодические — раз в год или даже раз в месяц — посещения баньки ощущаются слишком редкими, а саму баньку хочется обустроить более удобно, под себя. Вот и растет популярность строительства собственных бань — отдельных строений на загородном участке или даже встроенных саун в городской квартире. Причем очень многие хозяева предпочитают все делать собственноручно: и для финансов облегчение, и в качестве работ большая уверенность, а уж про потакание вкусам хозяев и говорить не нужно. Однако далеко не каждый из когорты «очумелых» ручек в точности знает все этапы планирования и строительства. И тут на помощь приходит «его всезнайство» интернет, где можно найти любую интересующую нас информацию: и как фундамент укрепить, и как стены поставить, и даже как устроить вентиляцию в бане. А что, думаете, что вентиляция в бане не нужна? Ну что ж, пора эти мифы развенчивать.



1. Нужна ли вентиляция в бане?
2. Система вентиляции бани — общие положения и конкретные указания



Нужна ли вентиляция в бане?

Вот представьте себе, что вы паритесь в бане, вокруг вас клубится горячий пар, вы дышите — вдыхаете кислород и выдыхаете углекислый газ… а свежий воздух не поступает. Что произойдет в таком случае? Сколько вы так сможете пролежать или промахать веничком? А если вы в парилке не один? Вы дышите, а воздуха не хватает, причем тело ваше уже так расслаблено, что и не понятно становится, а сможете ли вы в таком состоянии добраться до двери, за которой хоть и холодный (по сравнению с парилкой, конечно же), но такой свежий воздух.

Это, понятное дело, эмоции, которые трудно «подшить» к делу. Зато в различных правилах и технических характеристиках ясно сказано сколько раз и при каких объемах воздух в парилке должен меняться, чтобы вы смогли действительно отдохнуть и восстановиться, чтобы ваше тело очистилось от ненужного и набралось сил и энергии для дальнейшей своей деятельности. А иначе мы вполне можем получить слабость и головную боль, вызванные недостатком кислорода в крови. И не поможет нам ни целебный пар на лекарственных травах, ни общая прогретость тела. Зато вполне может помочь правильная вентиляция бани, которая и обеспечит все те научно обоснованные смены воздуха, то есть доставку свежего кислорода к нашим отдыхающим телам.

Почему же тогда так много говорится о том, что в бане вентиляция не нужна? А разве именно так говорится? Внимательнее нужно относиться к заявлениям такого рода. Чаще всего имеется в виду, что естественной вентиляции в деревянной бане вполне достаточно, и дополнительная ни к чему. И к естественной вентиляции относятся как свойства древесины вообще, так и некоторые особенности при строительстве бани и устройстве печи. Но все же об устройстве вентиляции в бане — естественной, приточно-вытяжной и даже принудительной — мы поговорим чуть позже.

А здесь мы только добавим — вентиляция, как система поступления свежего воздуха и удаления отработанного, в бане нужна. Причем как в подсобно-дополнительных помещениях (душевая, раздевалка, комната отдыха), так и в самой парилке. Просто нужно определиться, какая из известных систем наиболее удобна именно для вашей бани.

Система вентиляции бани — общие положения и конкретные указания

Прежде чем мы начнем говорить о различных системах вентиляции, мы определимся о ее целенаправленности. Дело в том, что обычно вентиляционная система в банных комплексах рассчитана на два основных режима работы, как сейчас модно говорить — два в одном:

• во время работы парной — доставка свежего воздуха для обеспечения правильного процесса парения
• после нее — обеспечение быстрой и качественной просушки всех банных помещений (что значительно продлевает срок эксплуатации как самого здания бани, так и всех ее деревянных частей)

Именно поэтому, рассчитывая сделать вентиляцию бани своими руками, нужно предусмотреть оба варианта. Впрочем, это не так сложно, как кажется на первый взгляд.



Общие принципы и их воплощение

Итак, какие же общие принципы должны выполняться при проведении вентиляции в бане (во время работы парилки). Их немного:

• поступающий свежий воздух не должен нарушать температурный режим парной
• воздух с различной температурой должен располагаться в парилке послойно — у пола холодный, на полке — комфортный, и на верхнем полке (ближнем к потолку) — горячий
• удаляться из помещения парной должен воздух уже отработанный, в котором наименьшее количество кислорода и наибольшее — углекислого газа

И правильная схема вентиляции бани как раз обеспечивает нам сохранение всех этих принципов, то есть должный банный эффект. Как это достигается? Достаточно просто:

• приток свежего воздуха идет непосредственно рядом с печью, так что воздух успевает согреться до нужных параметров
• отверстия для выхода отработанного воздуха располагают в стене, противоположной печи (лучше всего вообще по диагонали) — при этом достигается равномерное распределение тепла по всему помещению парной
• чаще всего основное отверстие для удаления отработанного воздуха располагается ближе к потолку, а дополнительное (открытое во время работы парилки) на высоте в метр — метр двадцать от пола, что позволяет в полной мере сохранять пар под потолком — в «парном кармане»

При выполнении всех этих условий банные процедуры будут приносить именно тот эффект, на который они рассчитаны — отдых и восстановление сил. А тщательное проветривание помещения парной с его быстрым осушением (что очень важно для деревянных частей) после того, как все попарились, избавят вас от лишних хлопот по выведению плесени или грибка.

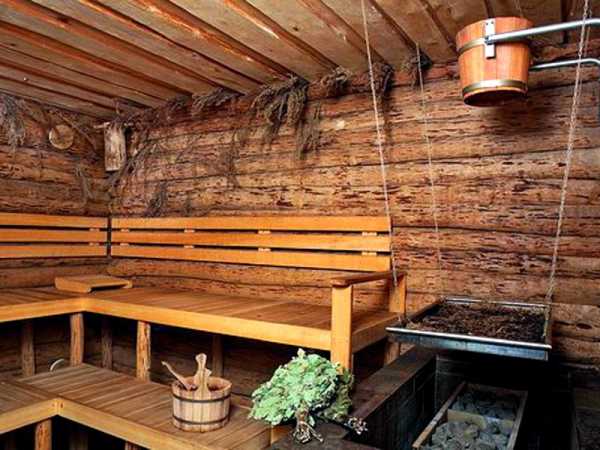

Вентиляция в русской бане

А теперь более подробно о вентиляции в бане своими руками, причем сейчас мы рассмотрим вариант с настоящей русской баней.

1. Поступление свежего воздуха в парную. В правильно сложенном срубе для бани нижние венцы укладываются свободно, так чтобы оставался доступ воздуху с улицы. Кроме того, как бы тщательно мы не подгоняли двери, но вдоль косяка все равно остаются щели — небольшие, но вполне достаточные для поступления свежего воздуха. Именно поэтому печь устанавливают рядом с дверью — нам нужно, чтобы поступающий воздух сразу же согревался. Однако в случае больших бань, рассчитанных на достаточно солидное количество людей в парной (до десятка, в основном 6-8 человек), к печи подводится отдельный воздуховод, подающий воздух с улицы для обеспечения процесса горения. Такой воздуховод можно сделать двойным, тогда мы получим не только нормальную работу печи, но и воздухообмен в парилке.

2. Удаление отработанного воздуха. Во время работы парной горячий отработанный воздух уходит в печную трубу через отверстие топки. Понятное дело, чтобы это работало, печь необходимо устанавливать именно в парилке (имеется в виду, что загружаться дровами каменка должна именно из парной, а не из соседних помещений). При правильно установленной печи-каменке никаких дополнительных вентиляционных устройств не нужно, тем более что часть воздуха меняется еще и при открывании дверей, когда происходит так называемое «залповое» проветривание. Для качественного проветривания в условиях естественной вентиляции (уже после того, как все попарились) в наружной стене парилки должно быть небольшое — максимум 20 на 20 сантиметров — отверстие, которое на время прогрева и парения закрывается. Если же в парной есть окошко, тогда необходимость в прорубании отдельной вентиляционной дыры отпадает.

Вот он, наш миф — вентиляция как таковая в семейной бане не нужна, если:

• нижние венцы сруба уложены свободно
• в парной установлена печь-каменка, которая топится именно отсюда
• в наружной стене парилки имеется закрывающееся отверстие для проветривания или небольшое окно

Для небольших бань — где-то на два-четыре человека — такой системы для воздухообмена вполне достаточно, чем и пользуется большинство владельцев загородных участков при строительстве баньки исключительно для своих.

Вентиляция в кирпичной бане

А вот для здания из кирпича нормы уже немного другие. Но это в том случае, когда баня строится солидная, рассчитанная на достаточно большие компании гостей. Если же банька будет небольшая, то главное уже изложено выше, только при обшивке стен вагонкой или досками не забудьте оставить воздушный зазор — ведь просушивать придется не только деревянные стены, но и основные.

Теперь более подробно о том, как сделать вентиляцию в бане. Основные вехи уже обозначены, где должны располагаться отверстия для доступа свежего воздуха и вентиляционный колодец, мы в курсе. Для более глубокого понимания установки вентиляции в бане — видео с инструкцией от специалиста по баням:

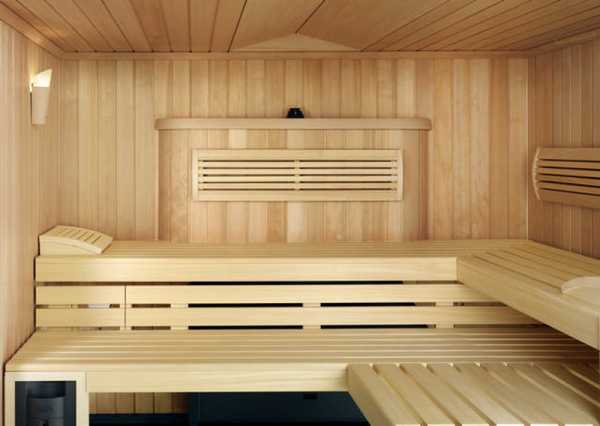

Сам монтаж тем более не вызовет никаких затруднений. Сделать выход трубы на улицу — делаем отверстие в стене по размерам трубы (20 на 20 сантиметров вполне достаточно), в него вставляем саму трубу — пластиковую или металлическую, тут уж выбираете сами, задуваем монтажной пеной. К основной трубе (головному вентилю) подсоединяем трубы, идущие в душевую, раздевалку, комнату отдыха, в общем, во все помещения бани. В местах выхода труб в помещения устанавливаем вентиляционные решетки, можно закрывающиеся. Если нужно усилить действие вентиляции, то в трубе устанавливается вентилятор. Варианты вентиляции в бане — фото для большей наглядности.

Ну что, уважаемые мастера, вроде бы все понятно. Сделать вентиляцию в бане своими руками под силу любому, кто умеет держать в руках инструмент. Но если вы все-таки не очень уверенно чувствуете себя в этой сфере, то всегда можно пригласить специалиста, который и схему вентиляции нарисует, и совет по установке даст. Особенно удачно получится, если вы сначала поприсутствуете при наладке вентиляции у кого-нибудь из знакомых, тогда собственную баньку сможете оборудовать уже самостоятельно. Легкого пара!

strport.ru
