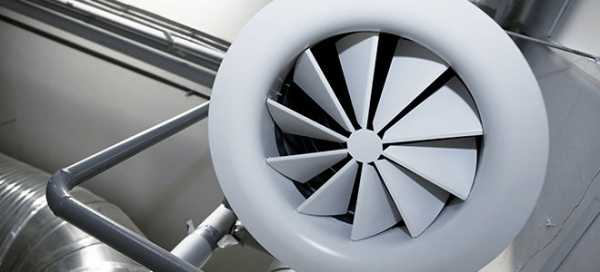

Расчет вытяжной вентиляции все формулы и примеры

Правильное устройство вентиляции в доме значительно улучшает качество жизни человека. При неправильном расчете приточно – вытяжной вентиляции возникает куча проблем – у человека со здоровьем, у постройки с разрушением.

Перед началом строительства обязательно и необходимо произвести расчёты и, соответственно, применить их в проекте.

ФИЗИЧЕСКИЕ СОСТАВЛЯЮЩИЕ РАСЧЁТОВ

По способу работы, в настоящее время, вентиляционные схемы делятся на:

  1. Вытяжные. Для удаления использованного воздуха.
  2. Приточные. Для впуска чистого воздуха.
  3. Рекуперационные. Приточно-вытяжные. Удаляют использованный и впускают чистый.


В современном мире схемы вентиляции включают в себя различное дополнительное оборудование:

  1. Устройства для подогрева или охлаждения подаваемого воздуха.
  2. Фильтры для очистки запахов и примесей.
  3. Приборы для увлажнения и распределения воздуха по помещениям.


При расчёте вентиляции учитывают следующие величины:

  1. Расход воздуха в куб.м./час.
  2. Давление в воздушных каналах в атмосферах.
  3. Мощность подогревателя в квт-ах.
  4. Площадь сечения воздушных каналов в кв.см.

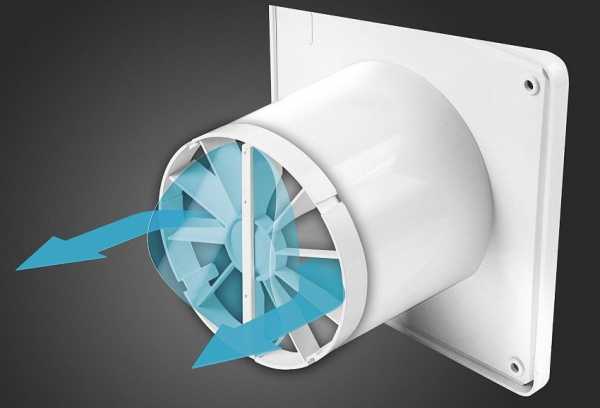

Расчет вытяжной вентиляции пример

Перед началом расчёта вытяжной вентиляции необходимо изучить СН и П (Система Норм и Правил) устройства вентиляционных систем. По СН и П количество воздуха необходимого для одного человека зависит от его активности.

Маленькая активность – 20 куб.м./час. Средняя – 40 кб.м./ч. Высокая – 60 кб.м./ч. Далее учитываем количество человек и объём помещения.

Кроме этого необходимо знать кратность – полный обмен воздуха в течение часа. Для спальни она равна единице, для бытовых комнат – 2, для кухонь, санузлов и подсобных помещений – 3.

Для примера – расчёт вытяжной вентиляции комнаты 20 кв.м.

Допустим, в доме живут два человека, тогда:

V(объём) комнаты равен: SхН, где Н – высота комнаты (стандартная 2,5 метра).

V = S х Н = 20 х 2,5 = 50 куб.м.

Далее V х 2 (кратность) = 100 кб.м./ч. По другому – 40 кб.м./ч. (средняя активность) х 2 (человека) = 80 куб.м./час. Выбираем большее значение – 100 кб.м./ч.

В таком же порядке рассчитываем производительность вытяжной вентиляции всего дома.

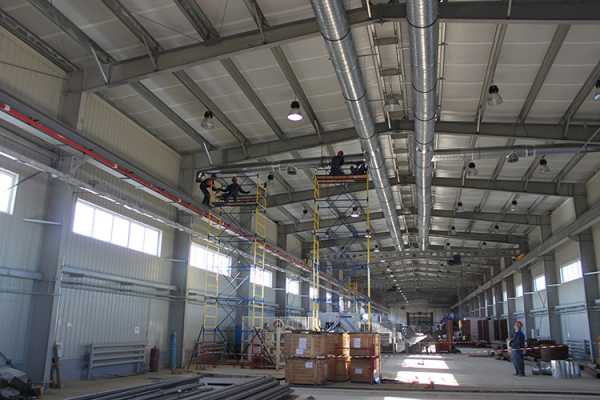

Расчет вытяжной вентиляции производственных помещений

При расчёте вытяжной вентиляции производственного помещения кратность равна 3.

Пример: гараж 6 х 4 х 2,5 = 60 куб.м. Работают 2 человека.

Высокая активность – 60 куб.м./час х 2 = 120 кб.м./ч.

V – 60 куб.м. х 3 (кратность) = 180 кб.м./ч.

Выбираем большее – 180 куб.м./час.

Как правило, унифицированные вентиляционные системы, для простоты установки разделяются на:

  • 100 – 500 куб.м./час. – квартирные.
  • 1000 – 2000 куб.м./час. – для домов и усадеб.
  • 1000 – 10000 куб.м./час. – для заводских и промышленных объектов.

Расчет приточно вытяжной вентиляции

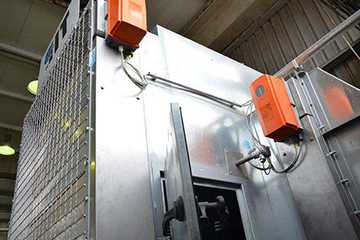

ВОЗДУХОНАГРЕВАТЕЛЬ

В условиях климата средней полосы, воздух, поступающий в помещение необходимо подогревать. Для этого устанавливают приточную вентиляцию с обогревом входящего воздуха.

Нагрев теплоносителя осуществляется различными путями – электро калорифером, впуск воздушных масс около батарейного или печного отопления. Согласно СН и П температура входящего воздуха должна быть не менее 18 гр. цельсия.

Соответственно мощность воздухонагревателя рассчитывается в зависимости от самой низкой ( в данном регионе) уличной температуры. Формула для расчета максимальной температуры нагрева помещения воздухонагревателем:

N /V х 2,98 где 2,98 – константа.

Пример: расход воздуха – 180 куб.м./час. (гараж). N = 2 КВт.

Далее 2000 вт./ 180 кб.м./ч. х 2,98 = 33 град.ц.

Таким образом, гараж можно нагреть до 18 град. При уличной температуре минус 15 град.

ДАВЛЕНИЕ И СЕЧЕНИЕ

На давление и, соответственно, скорость передвижения воздушных масс влияет площадь сечения каналов, а также их конфигурация, мощность электро вентилятора и количество переходов.

При расчёте диаметра каналов эмпирически принимают следующие величины:

  • Для помещений жилого типа – 5,5 кв.см. на 1 кв.м. площади.
  • Для гаража и других производственных помещений – 17,5 кв.см. на 1 кв.м.

При этом добиваются скорости потока 2,4 – 4,2 м/сек.

О РАСХОДЕ ЭЛЕКТРОЭНЕРГИИ

Расход электроэнергии напрямую зависит от длительности времени работы электронагревателя, а время – функция от температуры окружающего воздуха. Обыкновенно, воздух необходимо подогревать в холодное время года, иногда летом в прохладные ночи. Для расчёта используется формула:

S = (T1 х L х d х c х 16 + Т2 х L х c х n х 8) х N/1000

В этой формуле:

S – количество электроэнергии.

Т1 – максимальная дневная температура.

Т2 – минимальная ночная температура.

L – производительность куб.м./час.

с – объёмная теплоёмкость воздуха – 0, 336 вт х час/ кб.м./ град.ц. Параметр зависит от давления, влажности и температуры воздуха.

d – цена электроэнергии днём.

n – цена электроэнергии ночью.

N – количество дней в месяце.

Таким образом, если придерживаться санитарных норм, стоимость вентиляции существенно повышается, зато комфортность проживающих улучшается. Поэтому при устройстве вентиляционной системы целесообразно найти компромисс между ценой и качеством.



vent-vozduh.ru

Системы вентиляции: проектирование и расчет

Проектирование и расчет систем вентиляции является задачей проектировщиков ОВ. Такие работы выполняет компетентный специалист, непрофессионал не может и не должен выполнять такие работы.

  У многих заказчиков создается неверное впечатление о «простоте» проекта вентиляции. Попробуем предложить вам самим рассчитать свою систему.

Итак, Вы – Заказчик. И хотите знать, как происходит выбор оборудования для системы вентиляции.

При выборе оборудования  необходимо рассчитать следующие параметры:

  • Производительность по воздуху;
  • Мощность калорифера;
  • Рабочее давление, создаваемое вентилятором;
  • Скорость потока воздуха и площадь сечения воздуховодов;
  • Допустимый уровень шума.

 Ниже мы приводим упрощенную методику подбора основных элементов системы приточной вентиляции, используемой в бытовых условиях.


Расход воздуха или производительность по воздуху

Проектирование системы начинается с  расчета требуемой производительности по воздуху, измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь.

 Расчет вентиляции начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении. Например, для помещения площадью 50 квадратных метров с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров в час.

Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и  определяется СНиП (Строительными Нормами и  Правилами).



Так, для большинства жилых помещений достаточно однократного воздухообмена, для офисных помещений требуется 2-3 кратный воздухообмен.

Но, подчеркиваем, это не Правило!!!  Если это офисное помещение 100 кв.м. и в нем работает 50 человек (допустим операционный зал), то для обеспечения вентиляции необходима подача около 3000 м3/ч.



Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большееиз этих двух значений.

  1. Расчет воздухообмена по кратности:

    L = n * S * H, где

L — требуемая производительность приточной вентиляции, м3/ч;



n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;



S — площадь помещения, м2;



H — высота помещения, м;



  1. Расчет воздухообмена по количеству людей:

    L = N * Lнорм, где

L — требуемая производительность приточной вентиляции, м3/ч;



N — количество людей;



Lнорм — норма расхода воздуха на одного человека:

    • в состоянии покоя — 20 м3/ч;
    • работа в офисе — 40 м3/ч;
    • при физической нагрузке — 60 м3/ч.

Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования.



Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Типичные значения производительности систем вентиляции:

  • Для квартир — от 100 до 600 м3/ч;
  • Для коттеджей — от 1000 до 3000 м3/ч;
  • Для офисов — от 1000 до 20000 м3/ч.



Мощность калорифера

 Калорифер используется в приточной системе для подогрева наружного воздуха в холодное время года. Мощность калорифера рассчитывается исходя из производительности, требуемой температурой воздуха на выходе системы и минимальной температурой наружного воздуха.

Два последних параметра определяются СНиП. Температура воздуха, поступающего в жилое помещение, должна быть не ниже +18°С. Минимальная температура наружного воздуха зависит от климатической зоной и для Киева равен -22°С (рассчитывается как средняя температура самой холодной пятидневки самого холодного месяца в 13 часов).

Таким образом, при включении калорифера на полную мощность он должен нагревать поток воздуха на 40°С. Поскольку сильные морозы в Киеве непродолжительны, в приточных системах можно устанавливать калориферы, имеющие мощность меньше расчетной.

При этом приточная система желательно должна иметь регулятор производительности для уменьшения скорости вентилятора в холодное время года, дабы не платить большие счета за электричество (если стоит электрический калорифер, возможно обустройство водяного калорифера).

При расчете мощности калорифера необходимо учитывать следующие ограничения:

  • Возможность использования однофазного (220 В) или трехфазного (380 В) напряжения питания. При мощности калорифера свыше 5 кВт необходимо 3-х фазное подключение, но в любом случае 3-х фазное питание предпочтительней, так как рабочий ток в этом случае меньше.
  • Максимально допустимый ток потребления. Ток, потребляемый калорифером, можно найти по формуле:

    I = P / U, где

I — максимальный потребляемый ток, А;

Р — мощность калорифера, Вт;

U — напряжение питание:

    • 220 В — для однофазного питания;
    • 660 В (3 × 220В) — для трехфазного питания.

В случае если допустимая нагрузка электрической сети меньше чем требуемая, можно установить калорифер меньшей мощности. Температуру, на которую калорифер сможет нагреть приточный воздух, можно рассчитать по формуле:

ΔT = 2,98 * P / L, где



ΔT — разность температур воздуха на входе и выходе системы приточной вентиляции,°С;



Р — мощность калорифера, Вт;



L — производительность по воздуху, м3/ч.



Типичные значения расчетной мощности калорифера — от 1 до 5 кВт для квартир, от 5 до 50 кВт для офисов. Если использовать электрический калорифер с расчетной мощностью не представляется возможным, следует установить калорифер, использующий в качестве источника тепла воду из системы центрального или автономного отопления (водяной калорифер).



Рабочее давление, скорость потока воздуха в воздуховодах и допустимый уровень шума



После расчета производительности по воздуху и мощности калорифера приступают к проектированию воздухораспределительной сети, которая состоит из воздуховодов, фасонных изделий (переходников, разветвителей, поворотов) и распределителей воздуха (решеток или диффузоров).

Расчет воздухораспределительной сети начинают с составления схемы воздуховодов. Далее по этой схеме рассчитывают три взаимосвязанных параметра — рабочее давление, создаваемое вентилятором, скорость потока воздуха и уровень шума.



Требуемое рабочее давление определяется техническими характеристиками вентилятора и рассчитывается исходя из диаметра и типа воздуховодов, числа поворотов и переходов с одного диаметра на другой, типа распределителей воздуха. Чем длиннее трасса и чем больше на ней поворотов и переходов, тем больше должно быть давление, создаваемое вентилятором. Проводим аэродинамический расчет, находим внешнее давление сети воздуховодов.

От диаметра воздуховодов зависит скорость потока воздуха. Обычно эту скорость ограничивают значением от 2,5 до 4 м/с. При больших скоростях возрастают потери давления и увеличивается уровень шума. В тоже время, использовать «тихие» воздуховоды большого диаметра не всегда возможно, поскольку их трудно разместить в межпотолочном пространстве. А межпотолочное пространство любят уменьшать и дизайнеры и вы, заказчик.

 Поэтому при проектировании часто приходится искать компромисс между уровнем шума, требуемой производительностью вентилятора и диаметром воздуховодов. Для бытовых систем приточной вентиляции обычно используются гибкие воздуховоды сечением 160—250 мм и распределительные решетки размером 200×200 мм — 200×300 мм.

Помимо всего, осталось выполнить схему автоматики и всё – упрощенно система спроектирована!

По вопросам  расчета мощности/покупки/монтажа звоните в Киеве: (044) 223-73-87

при перепечатке статьи прямая ссылка на www.ventportal.com обязательная

ventportal.com

Системы вентиляции: сделай расчет сам

Проектирование и расчет систем вентиляции является задачей проектировщиков систем вентиляции. Такие работы выполняет компетентный специалист, непрофессионал не может и не должен выполнять такие работы.

У многих заказчиков создается неверное впечатление о «простоте» проекта вентиляции. Попробуем предложить вам самим рассчитать свою систему.

Итак, Вы – Заказчик. И хотите знать, как происходит выбор оборудования для системы вентиляции.

При выборе оборудования необходимо рассчитать следующие параметры:

  • Производительность по воздуху;
  • Мощность калорифера;
  • Рабочее давление, создаваемое вентилятором;
  • Скорость потока воздуха и площадь сечения воздуховодов;
  • Допустимый уровень шума.

Ниже мы приводим упрощенную методику подбора основных элементов системы приточной вентиляции, используемой в бытовых условиях.


Расход воздуха или производительность по воздуху

Проектирование системы начинается с расчета требуемой производительности по воздуху, измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь.

Расчет вентиляции начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении. Например, для помещения площадью 50 квадратных метров с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров в час.

Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами).

Так, для большинства жилых помещений достаточно однократного воздухообмена, для офисных помещений требуется 2-3 кратный воздухообмен.

Но, подчеркиваем, это не Правило!!! Если это офисное помещение 100 кв.м. и в нем работает 50 человек (допустим операционный зал), то для обеспечения вентиляции необходима подача около 3000 м3/ч.

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

  1. Расчет воздухообмена по кратности:

    L = n * S * H, где

L — требуемая производительность приточной вентиляции, м3/ч;

n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;

S — площадь помещения, м2;

H — высота помещения, м;

  1. Расчет воздухообмена по количеству людей:

    L = N * Lнорм, где

L — требуемая производительность приточной вентиляции, м3/ч;

N — количество людей;

Lнорм — норма расхода воздуха на одного человека:

    • в состоянии покоя — 20 м3/ч;
    • работа в офисе — 40 м3/ч;
    • при физической нагрузке — 60 м3/ч.
Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования.

Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Типичные значения производительности систем вентиляции

  • Для квартир — от 100 до 600 м3/ч;
  • Для коттеджей — от 1000 до 3000 м3/ч;
  • Для офисов — от 1000 до 20000 м3/ч.

Мощность калорифера

Калорифер используется в приточной системе для подогрева наружного воздуха в холодное время года. Мощность калорифера рассчитывается исходя из производительности, требуемой температурой воздуха на выходе системы и минимальной температурой наружного воздуха.

Два последних параметра определяются СНиП. Температура воздуха, поступающего в жилое помещение, должна быть не ниже +18°С. Минимальная температура наружного воздуха зависит от климатической зоной и для России может составлять от -22°С и ниже (рассчитывается как средняя температура самой холодной пятидневки самого холодного месяца в 13 часов).

Таким образом, при включении калорифера на полную мощность он должен нагревать поток воздуха на 40°С.

При этом приточная система желательно должна иметь регулятор производительности для уменьшения скорости вентилятора в холодное время года, дабы не платить большие счета за электричество (если стоит электрический калорифер, возможно обустройство водяного калорифера).

При расчете мощности калорифера необходимо учитывать ограничения

  • Возможность использования однофазного (220 В) или трехфазного (380 В) напряжения питания. При мощности калорифера свыше 5 кВт необходимо 3-х фазное подключение, но в любом случае 3-х фазное питание предпочтительней, так как рабочий ток в этом случае меньше.
  • Максимально допустимый ток потребления. Ток, потребляемый калорифером, можно найти по формуле:

    I = P / U, где

I — максимальный потребляемый ток, А;

Р — мощность калорифера, Вт;

U — напряжение питание:

    • 220 В — для однофазного питания;
    • 660 В (3 × 220В) — для трехфазного питания.

В случае если допустимая нагрузка электрической сети меньше чем требуемая, можно установить калорифер меньшей мощности. Температуру, на которую калорифер сможет нагреть приточный воздух, можно рассчитать по формуле:

ΔT = 2,98 * P / L, где

ΔT — разность температур воздуха на входе и выходе системы приточной вентиляции,°С;

Р — мощность калорифера, Вт;

L — производительность по воздуху, м3/ч.

Типичные значения расчетной мощности калорифера — от 1 до 5 кВт для квартир, от 5 до 50 кВт для офисов. Если использовать электрический калорифер с расчетной мощностью не представляется возможным, следует установить калорифер, использующий в качестве источника тепла воду из системы центрального или автономного отопления (водяной калорифер).

Рабочее давление, скорость потока воздуха в воздуховодах и допустимый уровень шума

После расчета производительности по воздуху и мощности калорифера приступают к проектированию воздухораспределительной сети, которая состоит из воздуховодов, фасонных изделий (переходников, разветвителей, поворотов) и распределителей воздуха (решеток или диффузоров).

Расчет воздухораспределительной сети начинают с составления схемы воздуховодов. Далее по этой схеме рассчитывают три взаимосвязанных параметра — рабочее давление, создаваемое вентилятором, скорость потока воздуха и уровень шума.

Требуемое рабочее давление определяется техническими характеристиками вентилятора и рассчитывается исходя из диаметра и типа воздуховодов, числа поворотов и переходов с одного диаметра на другой, типа распределителей воздуха. Чем длиннее трасса и чем больше на ней поворотов и переходов, тем больше должно быть давление, создаваемое вентилятором. Проводим аэродинамический расчет, находим внешнее давление сети воздуховодов.

От диаметра воздуховодов зависит скорость потока воздуха. Обычно эту скорость ограничивают значением от 2,5 до 4 м/с. При больших скоростях возрастают потери давления и увеличивается уровень шума. В тоже время, использовать «тихие» воздуховоды большого диаметра не всегда возможно, поскольку их трудно разместить в межпотолочном пространстве. А межпотолочное пространство любят уменьшать и дизайнеры и вы, заказчик.

Поэтому при проектировании часто приходится искать компромисс между уровнем шума, требуемой производительностью вентилятора и диаметром воздуховодов. Для бытовых систем приточной вентиляции обычно используются гибкие воздуховоды сечением 160—250 мм и распределительные решетки размером 200×200 мм — 200×300 мм.

Помимо всего, осталось выполнить схему автоматики и всё – упрощенно система спроектирована!

vents-shop.ru

Расчёт системы вентиляции

Этот материал любезно предоставлен моим другом — Spirit’ом.

Согласно санитарным нормам, система вентиляции должна обеспечивать замену воздуха в помещении за один час, это значит что за час в помещение должен поступить и удалиться из него объём воздуха, равный объёму помещения. Поэтому первым шагом мы считаем этот объём, перемножив площадь помещения на высоту потолков. Если у вас допустим помещение площадью 40 м2 с высотой потолков 2.5м, то его объём будет 40*2.5=100 м3. Значит производительность приточной и вытяжной систем должны быть по 100 м3/ч. Это минимальный расход, я рекомендую вдвое больше. Ищете вентилятор с такой производительностью, а лучше ещё больше, потому что производительность указывается при условии отсутствия противодавления, а когда вы поставите в приточную систему фильтр, противодавление появится и уменьшит производительность. Если у вас производительность 200 м3/ч, то в трубе 125мм примерная скорость потока будет 4.5 м/с, в трубе 100 мм  — 6.5 м/с, а в трубе 160мм – чуть меньше 3 м/с. Считается, что комфортная скорость воздуха для человека – до 2 м/с. Если у вас есть анемометр, то зная эти цифры вы можете проверить производительность системы вентиляции.

Далее, допустим вы хотите поставить в приточный канал нагреватель. С помощью четвёртой таблицы вы можете определить его мощность. Допустим на улице -10°С, а вам хочется чтобы в помещении было +20°С, значит разница температур 30°С. Находим строчку 200 м3/ч, смотрим пересечение столбца 30°С, получаем мощность 2010 Вт. Понятно, что это при отсутствии других источников тепла, так что в реале потребуется существенно меньше.

Следующий момент – расчёт влажности. В тёплом воздухе помещается больше воды, чем в холодном. Поэтому при нагревании его влажность уменьшается, а при охлаждении увеличивается. Допустим у нас за бортом -10°С при 80% влажности, а в помещении воздух нагревается до +20°С. Содержание воды в одном кубометре 2.1*0.8=1.68 г/м3, а влажность нагретого воздуха получится 1.68/17.3=0.097 то есть примерно 10%. Сколько же надо испарить воды, чтобы получить влажность, допустим, 50% при расходе 200 м3/ч?

Ответ: 200*(17.3*0.5-1.68)=1394 г/ч=1.4 кг/ч

Сечения и расходы

Диаметр круга, см

Площадь, м2

Относительно круга 10см

Габариты, см

Площадь, м2

Относительно круга 10см

10

0.00785

1

12х6

0.0072

0.92

12.5

0.0123

1.57

20х6

0.012

1.53

15

0.0177

2.26

30×20

0.06

7.64

16

0.020096

2.56

40×20

0.08

10.19

20

0.0314

4

50×25

0.125

15.92

25

0.0491

6.26

50×30

0.15

19.1

30

0.0707

9

60×30

0.18

22.93

40

0.126

16

50

0.196

24.97



Расход воздуха, м3 в час (без учёта турбулентностей)



Диаметр круглого сечения,см

Скорость потока

0.5

1

1.5

2

2.5

3

4

5

6

8

10

10

14.128.342.456.670.784.8113141170226283

12.5

22.144.266.388.4110132177221265353442

15

31.863.695.4127159191254318382509636

16

36.272.3108.5144.7180.9217289362434579724

20

56.61131702262833394525656789041130

25

88.4177265353442530707883106014131770

30

12725538250963576310171272152620352550

40

2264526799051130135718092261271336174520

50

353707106014141766212028263533423956527070

В 1 часе 60*60=3600 секунд.

Площадь круга S=pr2=pd2/4

S=0.0000785*r2 m  W:=3600*S*V;

V=S*v*3600=0.000314*r2*3600=0.263*r2*v



Габариты воздуховода,см

Скорость потока

0.5

1

1.5

2

2.5

3

4

5

6

8

10

12х6

132639526578104130156207260

20х6

21.643.264.886.4108130173216259346432

30×20

1082163244325406488641080129617282160

40×20

14428843257672086411521440172823042880

50×25

50×30

60×30

Тепловая мощность, затрачиваемая на подогрев приточного воздуха, Вт



Объем,

м3

Разница температур

1

5

10

15

20

30

40

103.3516.833.550.367101
206.733.567101134201
3010.150.3101151201302
4013.467134201268402
5016.883.8168252335503
10033.51683355036701005
15050.325150375410051508
20067335670100513402010
3001015031005150820103015



Зависимость количества воды в воздухе от температуры

(атмосферное давление, 100% влажность)

t(°С)

-30

-20

-10

0

10

20

30

40

50

60

70

80

90

100

f max (г/м³)

0.29

0.81

2.1

4.8

9.4

17.3

30.4

51.1

83.0

130

198

293

423

598


Поделиться новостью в соцсетях
