Обогреватель для труб – Обогреватель труб: электрический, ленточный

Лента подогрева труб представлена на рынке в нескольких модификациях, каждая из которых обладает эксплуатационной спецификой и особенностями производства.

Самыми распространенными разновидностями являются:

1. Обогреватели многожильного типа. Для изготовления ленты в данном случае используются стеклонити. Поверх них фиксируют проволоку в несколько рядов: их может быть от 2-х до 8-ми. Проволока должна иметь значительное сопротивление, поэтому ее основой является нихром, покрытый слоем органического силикатного композита. Обычно изделия данной модели имеют низкотемпературные концы с одного или двух торцов изделия. К ним осуществляется подключение электросети. При изготовлении всех соединений применяют высокие технологии и заводские условия: это обеспечивает отдельным ленточным отрезкам точные размеры, зафиксированные в сопровождающей документации. Они способны изгибаться в радиусе 20 мм. Для контроля за процедурой нагрева имеется также термостат (он следит за тем, чтобы лента не перегревалась).

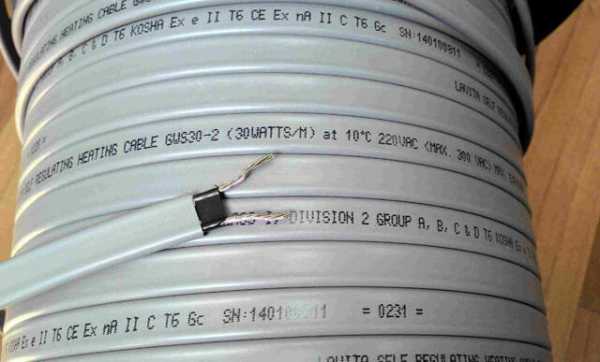

2. Саморегулирующие обогреватели труб. Саморегулирующий ленточный обогреватель для водопроводных труб содержит пару проводников из меди, расположенных параллельно друг другу. Между ними имеется специальная прокладка, на показатель сопротивления которой влияют температурные колебания в окружающем пространстве (прочитайте: «Какой обогрев трубопроводов лучше – обзор нагревательных кабелей и способов их монтажа»). Вся конструкция защищена внешней бронированной обечайкой. Наличие способности к саморегулированию имеет значительный эффект: в таком случае не требуются дополнительные термостаты и различные регуляторы, так как лента для утепления труб в состоянии сама настроить свою работу. Кроме этого, для этих обогревателей характерна значительная конструкционная простота.  Реализуют их обычно в бобинах или метражным отпуском. Для коммутации к электричеству имеются стандартное управляющее устройство.
3. Инфракрасная лента. Этот обогреватель относится к разряду наиболее инновационных и перспективных. Нагревательная лента для труб данного типа выглядит как полимерная пленка, изготовленная на основе углеродного композита. Токопроводящие способности сообщают ей провода из меди. В процессе функционирования инфракрасное излучение напрямую передает тепло обогреваемому объекту. На поверхности конструкции имеются термодатчики, а на участках подводки питания – термостаты. Для защиты применяется наружный изолирующий слой. В продажу инфракрасная лента поступает в виде различных по длине рулонов.

Как проводится расчет мощности

Чтобы подобрать наиболее оптимальную мощность и длину ленточного обогревателя, в учет потребуется взять следующие параметры:

• Диаметр трубопровода.
• Глубину его прокладки.
• Разницу температуры между стенками магистрали и окружающей средой.
• Протяженность участка, требующего обогрева.
• Тип и толщину термоизоляционного слоя.
• Используемый тип ленточного обогревателя и особенности его эксплуатации.

При усилении термоизоляционного слоя создается естественная защищенность коммуникации от теплопотерь: это позволяет сэкономить на длине и мощности обогревающей ленты.

Данные обогреватели для труб могут работать в двух режимах:

1. Непрерывном. С его помощью теплоноситель внутри трубы поддерживается в заданном температурном тонусе. В основном это актуально для горячего водоснабжения.
2. Периодическом. В таком случае обогреватель включается лишь в случае снижения температуры в магистрали ниже заданного уровня.

Несмотря на сравнительную новизну самой идеи активного обогрева трубопроводов, использование кабелей считается вчерашним днем. В этом отношении греющая лента для труб признается, как более перспективное решение с очень хорошим будущим.

trubaspec.com

монтаж кабельных мини систем, электрообогреватель

Как известно, Россия имеет интересное географическое расположение, где жаркое лето с легкостью переходит в невероятно холодную зиму. В таких условиях, когда земля промерзает на приличную глубину, а перепады суточных температур критические, просто необходимо обеспечить необходимую работу оборудования, придерживаться стандартов и правил всех промышленных процессов, обеспечивать безопасное существование.

В условиях суровой зимы кабельный обогреватель для труб – это иногда единственное решение проблем, возникающих с трубопроводом в холодное время года.

Зачем устанавливать кабельный обогреватель?

Применяя системы для обогрева труб, можно без труда справиться с различными проблемами изменения вязкости пищевых продуктов, топлива, нефти, различных масел, воды и других жидких веществ. Можно попытаться отогреть трубопровод при помощи газовых горелок и паяльных ламп, но такой способ малоэффективен, а при большой протяженности системы отогреть его вообще невозможно.

Если своевременно установить обогреватели для труб, можно с легкостью предотвратить обмерзание и оледенение водостоков, что только повысит срок их эксплуатации.

Также важно понимать, что если система водопровода находится выше уровня зимнего промерзания грунта, а это касается и канализации, трубы обязательно следует снабдить обогревателем. Мини система кабельного обогрева часто используется там, где сам трубопровод расположен ниже точки промерзания, ведь температура окружающей среды может опускаться до критических отметок, а следовательно, уровень промерзания способен варьироваться.

Подобные обогреватели монтируются и на элементы кровли, что позволяет избежать образования опасных наледей, а следовательно, безопасность эксплуатации прилегающей территории значительно повысится.

Если обратить внимание, то многие тротуары, пандусы, открытые площадки не имеют наледи в холодное время, что предотвращает повреждение как самих объектов, так и их фундаментальной основы. К их числу можно отнести и взлетно-посадочные полосы аэродромов, рулежные дорожки, футбольные поля. Это все работа кабельных обогревателей, а таким же образом работают и электрообогреватели для труб, эффективные и востребованные.

Несколько рекомендаций по монтажу обогрева

Прокладывая трубопровод, на котором будет установлен нагреватель для труб, вовсе не обязательно размещать систему несколько ниже глубины промерзания самого грунта. Для уменьшения теплопотерь трубы обязательно следует покрыть изоляционным слоем. Это делается непосредственно после монтажа.

Необходимо обязательно установить отметки как на самом трубопроводе, так и на траншее о том, что были установлены обогреватели труб в виде кабеля. Кроме того, следует установить табличку с соответствующей надписью.

Если температура окружающей среды достигает — 15°С, производить монтаж кабеля не рекомендуется. Если монтаж системы для обогревания труб предусматривает изгиб кабеля, диаметр этого изгиба должен быть не меньше шести диаметров самого кабеля непосредственно.

Если обогревательная система устанавливается на объект для защиты от намерзания, необходимо обязательно снабдить ее устройством защитного отключения. Подбирается ОЗУ в соответствии с правилами устройства электрических установок.

Категорически запрещается использовать греющий кабель, на котором отсутствует защитная оплетка.

Это касается также труб, выполненных из неэлектропроводного материала. После завершения монтажных работ следует проверить омическое сопротивление изоляции и самого нагревательного кабеля.

Установка системы снаружи трубы

Кабель необходимо аккуратно и без усилия установить на поверхности трубы, причем нагревательный элемент обязательно должен прилегать во всех точках. При этом необходимо воспользоваться алюминиевой клейкой лентой, которую сначала наносят на отрезках в 30 см, а затем протягивают по всей длине.

Монтаж кабельных систем обогрева труб можно осуществить несколькими способами. Так, вдоль трубы укладывается либо один кабель, либо несколько, либо же один, но волнистой линией. Как вариант, можно обмотать кабель вокруг трубы.
