Подключение светодиодных ламп 220в схема – Схемы светодиодных ламп на 220 вольт: советы по ремонту

Схема подключения светодиодных ламп вместо люминесцентных

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Главным недостатком люминесцентных ламп является наличие внутри них ртути, пары которой смертельно опасны для человека.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования

: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

Схема подключения светодиодных ламп вместо люминесцентных

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее. Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута.

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.

Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»

В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.

rozetkaonline.ru

Схема подключения светодиодных трубок Т8

Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.

В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.

Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.

Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.

Схема подключения светодиодных трубок Т8

Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).

Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп

Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.

В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.

Для больших предприятий дешевле заказывать светодиодные лампочки оптом.

Советую почитать:

220blog.ru

Схема подключения точечных светильников 220В и 12В

Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

Схема подключения точечных светильников 220в

Схема подключения точечных светильников 220в, при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выключатели выглядит так (см. изображение ниже):

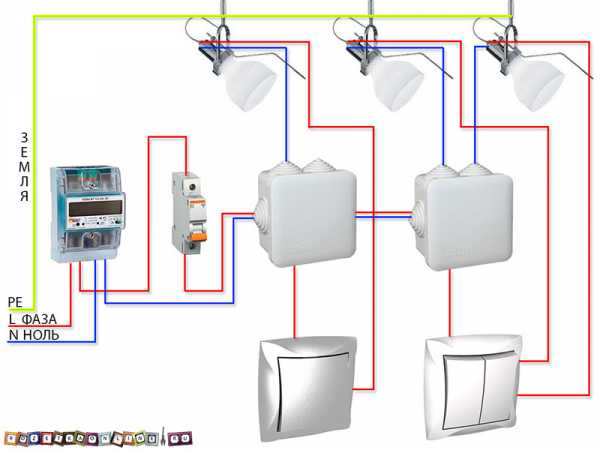

Электрический ток проходя через счетчик электроэнергии и защитную автоматику приходит в распределительную коробку, в которой рабочий ноль и земля (защитный ноль) идут напрямую к точечному светильнику, а вот фазный провод идет на выключатель. В зависимости от типа выключателя (одно-, двух- или трехклавишный) из него выходит соответствующее количество питающих проводов к группа точечных светильников. На изображениях ниже представлены схемы подключения точечных светильников 220в к одноклавишному и двухклавишному выключателю.

Схема подключения точечных светильников 220В к одноклавишному выключателю:



Схема подключения точечных светильников 220В к двухклавишному выключателю:

Основные преимущества использования точечных светильников 220в:

— Простая схема подключения, соответственно максимально надежная

— Отсутствие ограничений по длине цепи, точечные светильники одной группы могут располагаться на любом расстоянии друг от друга без потери эффективности освещения.

— Низкие токи в цепи с напряжением 220в позволяют использовать в проводке кабель меньшего сечения, чем в сетях 12в.

Минусы использования точечных светильников 220в:

— Высокое напряжение источник повышенной опасности, требует квалификации при монтаже и особой осторожности при обслуживании и эксплуатации

— Без дополнительных защитных устройств, лампы подвержены более быстрому разрушению, чем 12В.


Как видите, основной недостаток у точечных светильников 220в, это как ни странно их достаточно высокое напряжение, опасное для человека, как при непосредственном контакте, так и возможностью возникновения возгорания. Из-за этого накладывается множество ограничений при установке и эксплуатации, что достаточно неудобно.

Схема подключения точечных светильников 12в

Использование для питания точечных светильников напряжения 12 вольт

, решает эту проблему. Ведь такое низкое напряжение считается условно безопасным и практически исключает возгорания и поражения человека электрическим током.  Кроме этого, при напряжении 12 вольт, стало возможным сделать нити накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных.

Для работы точечных светильников на 12в, в схему добавляются трансформатор, преобразующий стандартное напряжения бытовой сети 220 Вольт в необходимые 12 Вольт. Чаще всего в продаже вы встретите электронные трансформаторы,

к их основным достоинствам относятся:

— малый габаритный размер и вес

— встроенные системы защиты такие как от короткого замыкания, плавный пуск значительно продлевающий срок жизни ламп и т.п.

— автоматическая регулировка напряжения

— постоянное напряжение на выходе

— низкий уровень шума



Выбор трансформатора (блока питания) для точечных светильников.

К основным характеристикам трансформаторов для точечных светильников относятся:

— Выходное напряжение

— Номинальная мощность

—  Выходной ток

Выходное напряжение для галогенных ламп в точечных светильниках обычно должно быть 12В.

Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас.

Так например, при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, значит берем 210Вт.
Следует отметить, что трансформаторы для точечных светильников на 12в выпускаются стандартных мощностей это: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт.

Очень важная характеристика трансформатора для точечных светильников это выходной ток. Ведь малое напряжение предполагает высокий ток, который соответственно вызывает падение напряжения в проводах и если их неправильно подобрать, возможны очень неприятные последствия. Ниже представлена таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины.



Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

Если рассмотреть на нашем примере, описанном выше, где мы выбрали трансформатор на 210Вт, выходной ток такого трансформатора достигает 18 Ампер! В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1.5 кв. мм., при  этом максимальная длина его не должна превышать 3,4 метра.

Чтобы свечение было равномерное у всех точечных светильников на 12в, запитанных от одного трансформатора, при параллельном подключении длины всех проводов должны совпадать (последовательная схема подключения для точечных светильников 12В не применяется).

Даже если один точечный светильник расположен совсем близко к трансформатору, а два других дальше, все равно длины каждого из проводов идущих от трансформатора к точечному светильнику 12в должны быть равны.

Если же, допустим, расстояние оказывается большим, чем минимально возможное из таблицы, то необходимо брать провод большего сечения, так например если в нашем примере мы проложим кабель 2.5. кв.мм., то он может быть длинной уже до 5,7 метра.

Схема параллельного подключения точечных светильников на 12В выглядит так:





Самый оптимальный вариант подключения точечных светильников на 12В, это когда на каждую точку стоит свой понижающий трансформатор, это несколько повышает стоимость набора освещения, но несомненно стоит того. Отпадает проблема с расчетом длин и сечений проводов, а главное при выходе из строя одного трансформатора, остальные лампы группы продолжат гореть. Схема подключения точечных светильников 12 Вольт, каждый через свой трансформатор, представлена ниже.





 Обе представленные схемы, верны как для светильников на 12В постоянного, так и переменного тока. В случае с лампами на 12 Вольт переменного тока, полярность подключения проводов не важна, пусть вас не смущает маркировка клемм на схеме «+» и «-«.

Основные преимущества точечных светильников 12В:

— Безопасность, низкая вероятность поражения током человека или возникновения возгорания

— Больший срок службы ламп, в связи с их особенностями, а так же с дополнительными защитами реализованными в трансформаторе.

Основные минусы точечных светильников на 12В:

— Необходимость установки в схему трансформатора и связанные с этим сложности.

— Необходимость точного расчета и подбора сечений и длин проводов, из-за высокого тока.

Решать, какие именно выбрать точечные светильники на 220В или на 12В вам, но сейчас общая тенденция выражается в отказе от схем с отдельными трансформаторами. У многих производителей уже есть в линейке продуктов надежные галогенные лампы с питанием 220В для точечных светильников, а производители диодных ламп пошли еще дальше, и встраивают преобразователи напряжения в корпуса ламп, так что для их работы не требуется никаких изменений в проводке, подробнее об этом мы уже писали в статье «Замена ламп на светодиодные».

rozetkaonline.ru

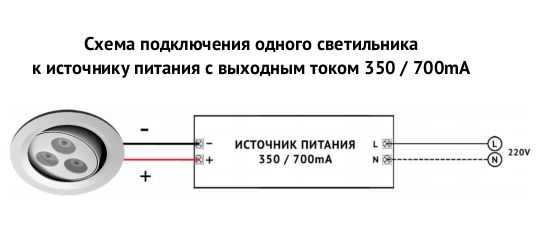

Схема подключения светодиодных светильников 220в

Как подключать светильники со светодиодами

Схема подключения светодиодных светильников 220в. Одним из самых лучших способов экономии электроэнергии является применение экономных электроламп, таких как светодиодные светильники. В отличие от энергосберегающих ламп, светодиоды обладают слабой чувствительностью к перепадам напряжения, не требуется время для разогрева, не содержат ядовитых веществ, характеризуются большим сроком службы. При равной силе свечения энергопотребление светодиодной лампы в 2 раза меньше энергосберегающей и на порядок меньше лампы накаливания.

Цена светодиодных светильников

Светодиодные светильники состоят из нескольких светодиодов и отражающего корпуса. Из-за сильного нагрева светодиодов на них устанавливается радиатор с термопастой для лучшего контакта и теплоотвода. Если светодиоды устанавливаются самостоятельно, необходимо предусмотреть свободное и не замкнутое место вокруг радиатора. Не рекомендуется устанавливать светодиодные светильники возле нагревающихся приборов и поверхностей. Энергопотребление светильника будет зависеть от количества установленных светодиодов, питание которых происходит от специально предназначенного блока питания. Последний бывает внутреннего и внешнего исполнения.

Для радиолюбителя не составит особого труда сделать самостоятельно блок питания, состоящий из диодного моста, конденсатора и резистора. Рекомендуется использовать покупной блок питания, соответствующий нормам и ГОСТу по электробезопасности. При покупке следует прочитать на блоке питания такие характеристики, как выходное напряжение и максимальный ток. Подключая светодиодные светильники, следует строго соблюдать полярность блок питания выдает постоянное напряжение, на выводах, обязательно плюс и минус соответственно будут обозначены знаками «+» и «-».

Возможно применение тиристорного регулятора для изменения уровня освещенности, который необходимо обязательно применять с электронным трансформатором, предназначенным для питания галогенных ламп (не устанавливается конденсатор, поэтому и возможна функция регулирования).

Светодиодные светильники легко регулируются, если использовать диммеры. Могут быть различных конструкций. Основное преимущество имеют встраиваемые в стену регуляторы, потому что они находятся постоянно в одном месте.

Существуют регуляторы в виде дистанционного пульта управления, где применяются инфракрасный луч или радиосигналы. Радиопульт сможет работать и при отсутствии прямой видимости. Бывают и встроенными в светодиодные светильники универсальные диммеры. В таком случае нет необходимости протягивать кабеля для установки, но в данном случае увеличивается вес светодиодной лампы.

ampersite.ru

Схема светодиодной лампы на 220 В, ремонт светодиодных ламп

Несмотря на высокую стоимость, потребление электроэнергии полупроводниковыми светильниками (LED) намного меньше, чем у ламп накаливания, а срок службы в 5 раз больше. Схема светодиодной лампы работает при подаче 220 вольт, когда входной сигнал, вызывающий свечение, преобразуется до рабочей величины с помощью драйвера.

Светодиодные светильники на 220 В

Каким бы ни было напряжение питания, на один светодиод подается постоянное напряжение 1,8-4 В.

Типы светодиодов

Светодиод – это полупроводниковый кристалл из нескольких слоев, преобразующий электричество в видимый свет. При изменении его состава получается излучение определенного цвета. Светодиод делается на основе чипа – кристалла с площадкой для подключения проводников питания.

Чтобы воспроизвести белый свет, “синий” чип покрывается желтым люминофором. При излучении кристалла люминофор испускает собственное. Смешивание желтого и синего света образует белый.

Разные способы сборки чипов позволяют создавать 4 основных типа светодиодов:

1. DIP – состоит из кристалла с расположенной сверху линзой и присоединенными двумя проводниками. Он наиболее распространен и используется для подсветки, в световых украшениях и табло.
2. “Пиранья” – похожая конструкция, но с четырьмя выводами, что делает ее более надежной для монтажа и улучшает отвод выделяющегося тепла. Большей частью применяется в автомобильной промышленности.
3. SMD-светодиод – размещается на поверхности, за счет чего удается уменьшить габариты, улучшить теплоотвод и обеспечить множество вариантов исполнения. Используется в любых источниках света.
4. СОВ-технология, где чип впаивается в плату. За счет этого контакт лучше защищен от окисления и перегрева, а также значительно повышается интенсивность свечения. Если светодиод перегорает, его надо полностью менять, поскольку ремонт своими руками с заменой отдельных чипов не возможен.

Недостатком светодиода является его маленький размер. Чтобы создать большое красочное световое изображение, требуется много источников, объединенных в группы. Кроме того, кристалл со временем стареет, и яркость ламп постепенно падает. У качественных моделей процесс износа протекает очень медленно.

Устройство LED-лампы

В состав лампы входят:

• корпус;
• цоколь;
• рассеиватель;
• радиатор;
• блок светодиодов LED;
• бестрансформаторный драйвер.

Устройство LED-лампы на 220 вольт

На рисунке изображена современная LED-лампа по технологии СОВ. Светодиод выполнен как одно целое, с множеством кристаллов. Для него не требуется распайка многочисленных контактов. Достаточно присоединить всего одну пару. Когда делается ремонт светильника с перегоревшим светодиодом, его меняют целиком.

По форме лампы бывают круглыми, цилиндрическими и прочими. Подключение к сети питания производится через резьбовые или штырьковые цоколи.

Под общее освещение выбираются светильники с цветовой температурой 2700К, 3500К и 5000К. Градации спектра могут быть любыми. Их часто используют для освещения реклам и в декоративных целях.

Простейшая схема драйвера для питания лампы от сети изображена на рисунке ниже. Количество деталей здесь минимальное, за счет наличия одного или двух гасящих резисторов R1, R2 и встречно-параллельного включения светодиодов HL1, HL2. Так они защищают друг друга от обратного напряжения. При этом частота мерцания лампы увеличивается до 100 Гц.

Простейшая схема подключения LED-лампы в сеть 220 вольт

Напряжение питания 220 вольт поступает через ограничительный конденсатор С1 на выпрямительный мост, а после – на лампу. Один из светодиодов можно заменить на обычный выпрямительный, но при этом мерцание изменится до 25 Гц, что плохо повлияет на зрение.

На рисунке ниже изображена классическая схема источника питания LED-лампы. Он применяется во многих моделях, и его можно извлекать, чтобы производить ремонт своими руками.

Классическая схема включения LED-лампы в сеть 220 В

На электролитическом конденсаторе выпрямленное напряжение сглаживается, что устраняет мерцание с частотой 100 Гц. Резистор R1 разряжает конденсатор при отключении питания.

Ремонт своими руками

В простой LED-лампе с отдельными светодиодами можно сделать ремонт с заменой неисправных элементов. Она легко разбирается, если аккуратно отделить от стеклянного корпуса цоколь. Внутри располагаются светодиоды. У лампы MR 16 их 27 штук. Для доступа к печатной плате, на которой они размещены, надо удалить защитное стекло, поддев его отверткой. Порой эту операцию сделать довольно трудно.

Лампа светодиодная на 220 вольт

Прогоревшие светодиоды сразу заменяются. Остальные следует прозвонить тестером или подать на каждый напряжение 1,5 В. Исправные должны загораться, а остальные подлежат замене.

Изготовитель рассчитывает лампы так, чтобы рабочий ток светодиодов был как можно выше. Это значительно снижает их ресурс, но “вечные” устройства продавать невыгодно. Поэтому последовательно к светодиодам можно подключить ограничивающий резистор.

Если светильники моргают, причиной может быть выход из строя конденсатора С1. Его следует заменить на другой, с номинальным напряжением 400 В.

Заново светильники на светодиодах делают редко. Лампу проще изготовить из неисправной. Фактически получается, что ремонт и изготовление нового изделия – это один процесс. Для этого LED-лампу разбирают и восстанавливают перегоревшие светодиоды и радиодетали драйвера. В продаже часто бывают оригинальные светильники с нестандартными лампами, которым в дальнейшем трудно найти замену. Простой драйвер можно взять из неисправной лампы, а светодиоды – из старого фонарика.

Схема драйвера собирается по классическому образцу, рассмотренному выше. Только к ней добавляется резистор R3 для разрядки конденсатора С2 при отключении и пара стабилитронов VD2,VD3 для его шунтирования на случай обрыва цепи светодиодов. Можно обойтись одним стабилитроном, если правильно подобрать напряжение стабилизации. Если конденсатор выбрать под напряжение больше 220 В, можно обойтись без дополнительных деталей. Но в этом случае его размеры увеличатся и после того, как будет сделан ремонт, плата с деталями может не поместиться в цоколь.

Драйвер LED-лампы

Схема драйвера приведена для лампы из 20 светодиодов. Если их количество будет другим, необходимо подобрать такую величину емкости конденсатора С1, чтобы через них проходил ток 20 мА.

Схема питания LED-лампы является чаще всего бестрансформаторной, и следует соблюдать осторожность при монтаже своими руками на металлическом светильнике, чтобы не было замыкания фазы или нуля на корпус.

Конденсаторы подбираются по таблице, в зависимости от количества светодиодов. Их можно закрепить на алюминиевой пластине в количестве 20-30 шт. Для этого в ней сверлятся отверстия, и на термоклей устанавливаются светодиоды. Их пайка производится последовательно. Все детали можно разместить на печатной плате из стеклотекстолита. Они располагаются со стороны, где отсутствуют печатные дорожки, за исключением светодиодов. Последние – крепятся пайкой выводов на плате. Их длина составляет около 5 мм. Затем устройство собирается в светильнике.

Настольная лампа на светодиодах

Лампа на 220 В. Видео

Об изготовлении светодиодной лампы на 220 В своими руками можно узнать из этого видео.

Правильно изготовленная самодельная схема светодиодной лампы позволит эксплуатировать ее многие годы. Для нее бывает возможным ремонт. Источники питания могут быть любые: от обычной батарейки до сети на 220 вольт.

Оцените статью:

jelectro.ru

Как сделать светодиодную лампу на 220В (схема)

Схема светодиодной лампы на 220 В позволяет не только понять принцип работы данного устройства, но и изготовить его своими руками. Попытки сделать лампочки типа е27 самостоятельно обусловлены тем, что далеко не всегда удается приобрести осветительный прибор с необходимыми характеристиками. Да и просто те, кто любит «возиться» с электроникой, не прочь попробовать что-то новое.

ОГЛАВЛЕНИЕ

• Важные нюансы
• Схемы
  • С диодным мостом
  • Резисторная

Важные нюансы

Существует множество систем, согласно которым светодиодное освещение функционирует от переменного тока номиналом 220 Вольт. Причем все они, вместе со схемой балласта, призваны решать три основные задачи.

• Преобразовать переменный ток сети 220в в пульсирующий ток;
• Выровнять пульсирующий ток, сделав его постоянным;
• Добиться показателей силы тока в 12 Вольт.

Если вы хотите собрать устройство, питающееся от обычной сети, для подключения придется разобраться с некоторыми основными проблемами.

1. Где расположить схемы и непосредственно само устройство на основе светодиодов. Ведь для диодов потребуется свое место.
2. Как можно изолировать устройство осветительного светодиодного прибора.
3. Как обеспечить необходимый теплообмен для подключения лампы.

Конечно, можно спокойно приобрести популярную лампу е27. Это диодное устройство является одним из наиболее востребованных на рынке, отлично работает от обычной бытовой сети.

Схемы

Чтобы собрать схему и получить на ее основе светодиодное устройство для освещения дома от питания 220 Вольт, вам потребуется:

• Выровнять переменный ток;
• Добиться требуемых параметров мощности;
• Обеспечить необходимое сопротивление.

Все это можно сделать двумя способами. Существует две основные вариации.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка…

1. Схема на основе диодного моста.
2. Резисторная схема, где используется четкое количество светодиодов.

Они достаточно простые, потому устройство собирается без особых проблем.

С диодным мостом

• Конструкция диодного моста включает 4 разнонаправленных светодиода;
• Задача моста — сделать пульсирующий ток из синусоидального переменного;
• Полуволны проводят через 2 диода, за счет чего минус теряет полярность;
• В схеме необходимо подсоединить на плюс конденсатор со стороны источника переменного тока перед диодным мостом;
• Перед минусом устанавливается сопротивление с номиналом 100 Ом;
• Параллельному мосту, сзади него, потребуется закрепить еще один конденсатор. Он будет сглаживать перепады напряжения;
• При элементарных навыках работы с паяльником, собрать подобную схему не будет сложно для начинающего мастера.

Светодиоды

• Светодиодную плату можно использовать стандартную, позаимствованную у нефункционирующего светильника;
• Перед сборкой обязательно проверьте каждый элемент на предмет работоспособности. Чтобы сделать это, воспользуйтесь 12 Вольтным аккумулятором;
• Если есть нерабочие компоненты, их контакты нужно отпаять и установить новые;
• Особое внимание уделяйте ножкам катода и анода. Их следует соединять последовательно;
• Если вы просто меняете несколько деталей старого светильника, достаточно нерабочие элементы заменить функционирующими, установив их на старые места;
• Если вы решили собрать устройство самостоятельно, запомните важное правило — лампы светодиодов соединяются последовательно по 10 единиц, после чего цепи следует подключить параллельно.

В результате схема у вас должна выглядеть следующим образом.

1. 10 светодиодов идут в один ряд. Затем ножки анода и катода спаиваются так, чтобы получилось 9 соединений и по 1 хвостику по краям, которые находятся в свободном положении.
2. Все полученные цепи соединяют с проводами. К одному идут концы катода, а к другому — концы анода.
3. Не забывайте, что катод является положительным и соединяется с минусом. Анод — отрицательный, и его необходимо соединять с плюсом.
4. Следите за тем, чтобы на схеме спаянные между собой концы не прикасались к другим концам. Если подобная ситуация случится, схема сгорит, возникнет короткое замыкание.

Резисторная

Схема электронного балласта может обеспечивать требуемую мощность работы светодиодных светильников, питающихся от 220в.

Схемы драйверов светодиодных ламп

Создание балласта и подключения здесь не сложное, потому с подобной задачей способен справиться относительно новичок в сфере электроники.

• Резисторная схема для светодиодов состоит из пару резисторов 12 К и пары цепочек;
• Цепочки состоят из одинакового количества светодиодных элементов;
• Светодиодные элементы припаиваются последовательно и имеют разную направленность;
• Со стороны R1 выполняется припаивание одной полосы светодиодных элементов катодом, а вторая полоса — анодом;
• Второй отвод, идущий к R2, выполняется наоборот;
• За счет такой схемы свечение светодиодных ламп получается мягким. Это обусловлено тем, что светодиодные элементы начинают гореть по очереди, потому пульсирующие вспышки человеческому глазу практически не видны;
• Подобное светодиодное устройство, питающееся от 220 Вольт, может применяться для освещения рабочего стола, подсветки определенных зон. Потому им можно заменить традиционные светильники, получив аналогичный по эффективности свет или даже свечение более высокого качества;
• Практика показывает, что резисторная схема светодиодного устройства эффективнее всего себя показывает при использовании минимум 20 светодиодов. А еще предпочтительнее задействовать 40 элементов;
• За счет такого количества светодиодов и особенностей схемы, вы получаете высококачественное освещение. Проблем со сборкой схемы совершенно нет, все очень просто;
• Единственными нюансами схемы с 20-40 светодиодами является то, что пайку осуществлять требуется очень аккуратно, дабы не повредить соседние контакты. Плюс собрать все это в единый компактный корпус — еще одна задача.

electricvdele.ru

Схема светодиодной лампы на 220 В

Светодиодные лампы находят все более широкое применение в повседневной жизни. Они используются для освещения и подсветки, подчеркивают детали интерьера. Особое значение имеет схема светодиодной лампы на 220 В, технические характеристики которой значительно превосходят другие виды источников света.

Элементы светодиодной лампы

В состав стандартной светодиодной лампы входят следующие элементы:

• Основные внешние детали – рассеиватель и цоколь.
• Светодиоды, установленные на плате. Вся конструкция называется. кластером.
• Радиатор.
• Светодиодный источник питания – драйвер.

В большинстве ламп используются стандартные цоколи типа Е27. Его крепление к корпусу происходит точечными углублениями, наносимыми по окружности. Для снятия цоколя места углублений высверливаются или пропиливаются ножовкой.

К центральному контакту цоколя подключается провод красного цвета. Черный провод припаивается к резьбе. Оба проводника имеют очень короткую длину и в случае возможного ремонта лампы нужно иметь запас для наращивания.     После снятия цоколя, в рассеивателе открывается отверстие, через которое хорошо заметно драйвер. Его крепление к корпусу выполняется силиконом, а его извлечение возможно только через рассеиватель.

Питание кластера, представляющего собой светодиодную плату, осуществляется с помощью драйвера. Под его действием происходит преобразование переменного напряжения 220 вольт в постоянный ток. У драйверов существуют такие параметры, как выходной ток и мощность.

Таким образом, взаимодействие всех элементов обеспечивает устойчивую и бесперебойную работу всей лампы. Выход из строя хотя бы одного из них вызовет отказ в работе всей системы.

Схемы светодиодных источников питания

Наиболее простая схема выполняется с использованием резистора, выполняющего функцию ограничителя светодиодного тока. Нормальная работа схемы в данном случае зависит лишь от правильного выбора сопротивления этого резистора. Такое питание в основном используется, когда нужно сделать светодиодную подсветку в выключателе.

Более сложные схемы выполняются с применением диодного моста. С его выхода происходит подача выпрямленного напряжения к светодиодам, включенным последовательно. Сглаживание пульсаций выпрямленного напряжения осуществляется с помощью электролитического конденсатора, установленного на выходе диодного моста.

Главными преимуществами обеих схем является их низкая стоимость, небольшие размеры и довольно простой ремонт. Тем не менее, у них очень низкий коэффициент полезного действия и высокий коэффициент пульсаций.

Совершенные источники питания – драйверы

Самые новые светодиодные лампы комплектуются драйверами, основой которых является импульсный преобразователь. Они обладают высоким КПД и минимальным уровнем пульсаций. Однако их стоимость значительно выше, чем уже рассмотренные простые варианты.

Для крепления драйвера к корпусу используется силиконовая паста. Чтобы получить доступ к этому элементу, вначале отпиливается рассеиватель, а затем вынимается светодиодная плата. Подача питания на 220 вольт происходит с помощью проводов красного и черного цвета с цоколя лампы. На плату светодиодов питание подается бесцветными проводниками.

Драйвер может устойчиво работать при перепадах напряжения сети от 85 до 265 вольт. Кроме того, схема светодиодной лампы на 220 В предусматривает защиту от коротких замыканий, а также наличие электролитических конденсаторов, обеспечивающих работу при высокой температуре, вплоть до 105 градусов.

Для изготовления корпусов ламп используется алюминий и специальный пластик, хорошо рассеивающий тепло. Благодаря качественному теплоотведению, срок службы основных элементов лампы увеличивается до 40 тыс. часов. Более мощные лампы оборудуются радиаторами, прикрепляемыми к светодиодной плате слоем термопасты.

electric-220.ru
