Обозначение швеллера на чертеже

Как правильно расшифровать условное обозначение швеллера

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении — высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Номер швеллера Высота швеллера Ширина полки Толщина стенки Толщина полки

5П, 5У	50	32	4,4	7,0
6,5П, 6,5У	65	36	4,4	7,2
8П, 8У	80	40	4,5	7,4
10П, 10У	100	46	4,5	7,6
12П, 12У	120	52	4,8	7,8
14П, 14У	140	58	4,9	8,1
16П, 16У	160	64	5,0	8,4
18П, 18У	180	70	5,1	8,7
20П, 20У	200	76	5,2	9,0
22П, 22У	220	82	5,4	9,5
24П, 24У	240	90	5,6	10,0
27П, 27У	270	95	6,0	10,5
30П, 30У	300	100	6,5	11,0
40П, 40У	400	115	8,0	13,5

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 — 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

• Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

• Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

• Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

Профиль квадратный

Прайс-лист на профильную трубу квадратного сечения оцинкованную и черную по ГОСТ 8639, 30245, сталь 09Г2С и ст. 3…

Уголок металлический

Цены на стальной уголок равнополочный, оцинкованный, неравнополочный с шириной полки от 20 мм до 200 мм, стенка от 3 мм до 20 мм …

apex-metal.ru

Условное обозначение профилей проката

При изображении металлических конструкций на схемах и чертежах обозначаются профили прокатной стали, из которой они изготовлены, а также другие элементы. Согласно действующим правилам и нормам указывать их следует как в выносных надписях, так и в текстовых документах.

Название и профиль стального проката определяется на основании формы его поперечного сечения. Сейчас самыми распространенными профилями стального проката являются: угловая равнополочная, угловая неравнополочная, тавровая, двутавровая, зетовая, швеллер. Размеры всех этих и других профилей указываются в специальных справочниках на стальной прокат, а также в ГОСТах.

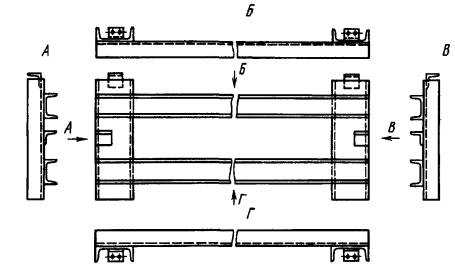

На чертежах в разрезах и видах профили проката указываются при помощи контурных изображений, при этом скругления уклонов и углов полок не отображаются. С правой стороны от графического изображения профиля проставляются значения следующих величин:

• Толщина и ширина полки (для уголка)
• Диаметр стержня (для круглой стали)
• Номер профиля (для швеллера и двутавра)
• Внутренний даиметр и толщина стенки (для трубы)
• Ширина и толщина листа (для полосовой стали)

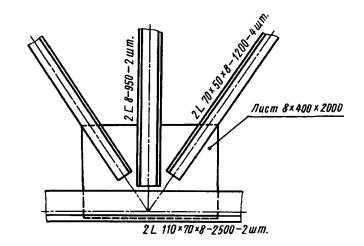

В тех случаях, когда элемент металлической конструкции состоит из нескольких идентичных профилей, то их количество указывается перед обозначением, к примеру: 3 L 150 × 65 × 7.

Если проект предполагает применение в конструкции не только стали, но и других металлов (к примеру, алюминия), то для того, чтобы обозначить элементы, которые из них изготавливаются, перед указанием профилей наносятся специальные буквенные символы. Они соответствуют первым буквам названия металла, например: Ал L 60 × 6.

Чтобы обозначить на схемах расположение таких конструктивных элементов, как фермы, балки, колонны и связи, используются условные изображения.

Чаще всего для соединения друг с другом различных элементов металлических конструкций используются сварные швы, а иногда – заклепки.

Условные обозначения	Наименование	Указание размеров	Размеры
	Круг		d
Труба круглого сечения		d × s
	Квадрат		a
Труба квадратного сечения		a × s
Прямоугольник		a × b
Труба прямоугольного  сечения		a × b × s
	Профиль шестигранный		a
Труба шестигранного  сечения		a × s
	Профиль трехгранный		a
	Профиль сегментный		a × s
	Профиль трапециевидный		a × b × s
	Профиль овальный		a × b
Труба овального  сечения		a × b × s
	Профиль полосовой		a × s
	Полособульб		Номер или другие данные
	Полособульб сдвоенный		Номер или другие данные
	Уголок равнополочный		a × s
Уголок неравнополочный		a × b × s
	Профиль тавровый		Номер или другие данные
	Профиль двутавровый		Номер или другие данные
	Швеллер равнополочный		Номер или h × a × s
Швеллер неравнополочный		Номер или h × a × b × s
	Профиль рельсовый		Номер или другие данные
	Углобульб		Номер или другие данные
	Профиль С-образный равнополочный		Номер или h × a × b × s
	Профиль зетовый равнополочный		Номер или h × a × s

Процесс прокатки металла

В современной экономике производство различных металлов имеет немалое значение. Как показывает практика, от того, насколько хорошо в той или иной стране развито металлургическое производство, зависит степень обеспеченности металлами машиностроительных, транспортных, строительных предприятий, сельского хозяйства, а также многих других отраслей. С точки зрения технологии, последней стадией металлургического производства является получение готового проката.

Его непосредственным изготовлением занимаются специализированные прокатные производства. Они оснащены технологическим оборудованием, обрабатывающим практически весь объем стали, который выплавляется в сталеплавильных цехах. Эти машины называются прокатными станами и представляют собой сложный комплекс механизмов, узлов и деталей, предназначенных для осуществления пластической деформации металла. Прокатные станы обладают большой мощностью, а придание стали необходимой формы производится с помощью ее прохождения между валками.

Конструктивно современные прокатные станы состоят из трех основных узлов: рабочих клетей, электродвигателей и передаточных устройств. Рабочие клети состоят из валков, станин, проводки, установочных механизмов и плитовин. Электродвигатели необходимы для вращения валков через передаточные механизмы, которые, в свою очередь, состоят из шпинделей, шестерен, муфт.

По сути дела, в промышленном производстве прокатка – это разновидность обработки металла давлением, при которой ему придается требуемая форма путем сжатия между вращающитмися валками. При этом заготовка вытягивается и сжимается в поперечнике. Профиль готового изделия зависит от профиля отверстий валков, которые сжимают исходную заготовку.

gk-drawing.ru

Обозначение швеллера на чертежах

Цветные металлы

• Алюминий, дюраль
• Медь, бронза, латунь
• Олово
• Свинец
• Цинк

Однако такая продукция в основном изготавливается под заказ. Компания расположена в Кемеровской области и по праву считается одним из старейших заводов Сибири. Л – облегчённая конструкция. Среди отечественных производителей, можно обратить внимание на продукцию таких предприятий: OОО «ТрастМеталл» . Сфера применения. Предприятие расположено на Урале, основано князем Голицыным в 1879 году. Разумеется, рассчитать массу таких изделий можно, но это требует использования специальных формул. Например, маркировка швеллера 18АП обозначает следующее: высокоточное прокатное изделие, имеющее расстояние 18 сантиметров между полками, которые расположены под прямым углом.

Обозначение швеллера на чертежах

Сейчас завод специализируется на производстве горячекатаного швеллера и другой продукции металлопроката. Согласно действующим нормам ГОСТ и европейским стандартам допускается отклонение 6.5% для каждого изделия, при условии, что разность в массе общей партии не будет превышать 4% . К основным предприятиям России можно отнести и «Верхнесалдинский металлургический завод». Ширина полки. История предприятия началась в 1816 году, в настоящее время функционирует сталеплавильный цех, сорто – и шаропрокатная линии. Это легендарная «Магнитка» выдавшая первый металл в году. С – специальная продукция. Здесь применяются стандартные типоразмеры, которые выглядят так: Высота изделия.

Швеллеры являются довольно востребованной продукцией, поэтому изготавливаются отечественными и западными компаниями. ГОСТ 8240-97. С уклоном внутренних граней полок. В зависимости от категории, этот параметр составляет 4.4-8 мм. Например: П – параллельное расположение внешних граней. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений. OАО «ТрастМеталл» . Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции.

В частности, внутренних перегородок внутренних помещений, стеллажей, витрин. Если говорить о стандартизации ГОСТ , швеллеры маркируются буквенными и цифровыми обозначениями. Толщина поперечной балки. Сейчас компания является объединением из десятка сталелитейных предприятий. В частности, ключевую роль играют: Толщина поперечной балки и параллельных полок.

Компания специализируется на изготовлении уголков, стальных полос и швеллеров с острым углом полок по технологии горячего проката. С параллельными гранями полок. Это расстояние от внешнего угла швеллера до кончика параллельных граней. Маркировка по нормам ГОСТ. Стоит отметить, что на рынке встречается продукция, чья длина превышает это значение.

Швеллеры, изготовленные по стандартным размерам, имеют вес от 4.8 до 48.3 килограмм. Это расстояние между параллельно расположенными полками, измеряемое в миллиметрах. Стоит отметить, что в продаже имеются перфорированные изделия. «ТрастМеталл», где определяющими критериями являются длина и ширина изделия. Здесь играют размеры 32-115 мм. В зависимости от маркировки изделия, толщина граней может составлять 7-13.5 мм. Не нужно объяснять, что швеллер 12П изготовленный из стали и алюминиевого сплава будет относиться к разным весовым категориям при идентичных внешних характеристиках. Нужно отметить, что ММК является лидером по производству металлопроката в российском регионе.

Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. Литеры определяют дополнительные свойства изделия. Толщина полок. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий. Масса швеллера зависит от нескольких параметров. Данный параметр варьируется в пределах 50-400 мм. ГОСТ 8240-97. h — высота швеллера, b — ширина полки, S — толщина стенки, R — радиус внутреннего закругления полок, t — толщина полки, r — радиус закругления полок.

Как упоминалось ранее, швеллеры применяются в капитальном строительстве. OАО «ТрастМеталл» . У – полки расположены под уклоном. Э – швеллеры экономичной категории. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Таблицы размеров. Кроме этого, встречаются разнополочные изделия, где профиль подразумевает наличие боковых граней разной длины. Длина стандартного швеллера не превышает 12 метров.

Числовая маркировка указывает на расстояние между параллельными гранями, выраженное в сантиметрах. Размерный ряд швеллеров довольно разнообразен и не зависит от технологии изготовления или производителя. Учитывая, что производители применяют идентичные технологии, рассматривать продукцию западных компаний не имеет смысла: при аналогичном качестве, изделия отличаются более высокой стоимостью. Производители.

Обозначение швеллера

Смотрите также

• Обозначение швеллера на чертеже

  Тогда нужно быстро пересчитать вес двутавра из тонн в метры. Стандартные размеры по ГОСТ Р варьируются в следующих диапазонах: Высота двутавра(h): от 100…

• Швеллер обозначение

  Цифра в обозначении изделия означает расстояние между внешними гранями швеллера в сантиметрах, буквенные обозначения говорят о свойствах полок и граней…

• Обозначение швеллера в спецификации

  Швеллер 16, размеры которого идеально подходят для тех сооружений, которые испытывают небольшие нагрузки, применяют не реже, чем его стальную…

• Швеллер обозначения

  Швеллер — металлическое изделие, имеющее множество разновидностей, размеры и характеристики которых регламентируются в основном ГОСТами. Другими словами,…

• Обозначения швеллера

  Так, указанная цифра 10 свидетельствует о том, что высота полки равна 10 см или 100 мм. Длина швеллера может быть любой. О размерах. Современные…

trastmetal.ru

Обозначение швеллера на чертеже

Цветные металлы

• Алюминий, дюраль
• Медь, бронза, латунь
• Олово
• Свинец
• Цинк

Тогда нужно быстро пересчитать вес двутавра из тонн в метры. Стандартные размеры по ГОСТ Р варьируются в следующих диапазонах: Высота двутавра(h): от 100 (мм) до 780 (мм)[,1],. Горячекатанная балка двутавровая, выполняется монолитной, при производстве сварного двутавра, есть возможность применения в сечении сварной балки разных типов сталей для полок и стенок, такие балки называются бистальные балки. Профиль готового изделия зависит от профиля отверстий валков, которые сжимают исходную заготовку. Вес горячекатаных стальных двутавров с уклоном внутренних граней полок также зависит от номера профиля и устанавливается сортаментом вГОСТ 8239-89. По нормативам ГОСТ 8239-89 отклонения по массе 1 (м) длины двутавра должны быть в рамках от +3 ,% до – 5%.

Обозначение швеллера на чертеже

Максимальная высота горячекатаной балки 600 мм, сварная балка 2 – 4м (на нашем оборудование до 1,5м). Толщина стенки (s): от 3.8 (мм) до 96 (мм). Его производство, впрочем, как и изготовление всей прочей продукции, независимо от её дальнейшего применения и сферы использования, в полной мере регламентируется соответствующими ГОСТами, дающими подробное описание продукции, с указанием всех её возможностей и характеристик. Эти типоразмеры прописаны в ГОСТе. Основные два типа двутавровых балок: Горячекатанная двутавровая балка Сварная двутавровая балка. Что касается более подробной классификации товара, то таблица наиболее значимых для пользователя параметров включает в себя следующее: Продукция с параллельными гранями может быть нормальной, со средней, узкой или широкой полкой, колонной, Двутавр, грани которого расположены под уклоном доступен в следующих вариациях: обычные, не имеющие маркировки, особые («М»), используемые при обустройстве сложных конструкций с подвесной геометрией, особые («С»), актуальные при построении специализированных сооружений со сложной структурой, могут быть оснащены узкими полками, но с чрезмерно удлинённой средней частью, Исходя из точности проката, двутавр 100 подразделяют на такие категории: А – высокая точность, В – точность обычная, В зависимости от типа продукции, её размера и условий использования двутавр 50 может иметь следующую маркировку: Обычный («Б») – являет собой идеальное решение при возведении зданий и сооружений самой разной направленности и предназначения. Ширина полки (b): от 55 (мм) до 190 (мм).

Не рекомендуется к наружному использованию, в самом крайнем случае должен иметь соответствующее антикоррозионное покрытие, Колонный двутавр («К») – незаменим при проведении строительных работ на самых разных промышленных объектах, требующих обустройства колонн несущего типа, а также в тех ситуациях, когда использование ж/б колонн недопустимо или не рекомендуется, Широкополочный («Ш») – выступает в роли отдельного и самостоятельного строительного элемента, способного выполнять несущие функции, что обусловлено как его конструкцией, так и внешним видом. Чтобы обозначить на схемах расположение таких конструктивных элементов, как фермы, балки, колонны и связи, используются условные изображения. Толщина стенки (s): от 4.5 (мм) до 12 (мм). Согласно действующим правилам и нормам указывать их следует как в выносных надписях, так и в текстовых документах. По точности прокатки двутавры с уклоном внутренних граней полок классифицируются на образцы типа Б (повышенная точность) и образцы типа В (обычная точность).Уклон внутренних граней полок должен быть в пределах от 6 ,% до 12%. Момент сопротивления двутавра.

Эти машины называются прокатными станами и представляют собой сложный комплекс механизмов, узлов и деталей, предназначенных для осуществления пластической деформации металла. Вес рассчитывается по формуле: • m = pх V, где p– это средняя плотность стали, V – объём двутавра. Уникальная конструкция двутавра 36м позволяет ему распределять действующие нагрузки равномерно по всей своей площади, снижая, таким образом, риски связанные с возникновением различных внештатных ситуаций. При этом заготовка вытягивается и сжимается в поперечнике. Сварная двутавровая балка является хорошей альтернативой горячекатаной балки и имеет значительные преимущества использования сварной балки. При расчётах веса используют среднюю плотность стали, которая составляет 7850 (кг/м3). В строительстве двутавровые балки применяются чаще всего как элемент междуэтажных перекрытий, колонн, мостов и эстакад.

Горячекатанная балка изготавливливается из стальной заготовки методом горячей прокатки. Ссылки. CC BY-SA 3.0 wikiredia.ru. Масса двутавра зависит от номинальной площади его поперечного сечения и длины. Название и профиль стального проката определяется на основании формы его поперечного сечения. При изображении металлических конструкций на схемах и чертежах обозначаются профили прокатной стали, из которой они изготовлены, а также другие элементы. Хотя возможны и другие ситуации при которых вам пригодится информация о весе двутавра 27.

Они оснащены технологическим оборудованием, обрабатывающим практически весь объем стали, который выплавляется в сталеплавильных цехах. Его непосредственным изготовлением занимаются специализированные прокатные производства. Нестандартная горячекатаная балка отличная от типоразмеров указанных ГОСТе не выпускается. Вес метра двутавра — краткий обзор темы. Применение деревянных двутавровых балок в перекрытиях в каркасном домостроении позволяет: сократить затраты на устройство фундаментов, ускорить сроки строительства, значительно снизить общий вес здания. Катаная балка имеет стандартную длину. Двутавр: размеры, характеристики.

Двутавр 12 размеры и масса: Масса двутавров. Чем больше нагрузка, тем больше и длина балочного пролёта. С правой стороны от графического изображения профиля проставляются значения следующих величин: Толщина и ширина полки (для уголка) Диаметр стержня (для круглой стали) Номер профиля (для швеллера и двутавра) Внутренний даиметр и толщина стенки (для трубы) Ширина и толщина листа (для полосовой стали) В тех случаях, когда элемент металлической конструкции состоит из нескольких идентичных профилей, то их количество указывается перед обозначением, к примеру: . Двутавры стальные горячекатаные с параллельными гранями полок согласно ГОСТ Р по соотношению размеров и условиям работы делятся на типы: балочные (нормальные и широкополочные), колонные, свайные, образцы дополнительной серии. Металлопрокат в целом и двутавр 100 в частности, обретает в нашей стране всё большую популярность, становясь востребованным и неотъемлемым атрибутом при проведении широчайшего спектра работ. Сейчас самыми распространенными профилями стального проката являются: угловая равнополочная, угловая неравнополочная, тавровая, двутавровая, зетовая, швеллер. Процесс прокатки металла. Также стальные двутавровые балки часто используются для армирования шахтных стволов, в автомобильной промышленности и вагоностроении.

Объём двутавра рассчитывается по формуле: • V = FHх h, где FH – это номинальная площадь поперечного сечения, h – длина двутавра. Расчетные механические свойства сварной балки не хуже, чем у соответствующего размера горячекатаной. Сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок устанавливается ГОСТом 8239-89. Двутавровые балки – элемент несущей конструкции в сечении напоминает букву «H», является наиболее выгодным типом сечения балок, так как в нём распределение нагрузки от изгиба лучше всего соответствует распределению материала. Двутавровая деревянная балка применяется в каркасном домостроении.

Именно благодаря этому применение двутавров особенно актуально в ситуациях, когда требуется повышенная сопротивляемость внешним нагрузкам и изгибам. Сварная двутавровая балка может изготавливаться под требования заказчика, что обеспечит невероятную гибкость в проектировании и изготовлении металлокаркасов, которые по своим несущим и механическим свойствам, не будут уступать конструкциям из горячекатаных балкок. И вес двутавра 27 данные касающиеся двутавра 27, приводятся в таблице номер 1, расположенной ниже по тексту и являются выпиской из сортамента по ГОСТу 8239-72. Горячекатаная двутавровая балка, имеет строгое соотношение геометрических размеров полки и стенки, как по толщинам, так и по ширине полок и высоте стенок. В заключении стоит сказать, что современные двутавры, и двутавр 50 здесь не исключение, являют собой необычайно надёжный, универсальный и востребованный материал, который благодаря грамотному сочетанию своих параметров и доступной цены пользуется заслуженным спросом у отечественного потребителя, оставляя далеко позади множество конкурентных предложений импортного производства.

Сфера использования. Помимо прочего, двутавровые балки бывают: Нормальный — обозначение символом «Б» Широкополочный — обозначение «Ш» Колонный — обозначение буквой «К» Деревянная двутавровая балка. Различия сварной и гарячекатанной двутавровой балки. С точки зрения технологии, последней стадией металлургического производства является получение готового проката. Высота двутавра по ГОСТу 8239-72 может быть следующей: 100, 120, 140, 160, 180, 200, 220, 240, 270, 300, 330, 360, 400, 450, 500, 550, 600 мм. Минимизация отходов металла при сварке двутавровой балки за счет изготовления балки требуемой длины.

Если проект предполагает применение в конструкции не только стали, но и других металлов (к примеру, алюминия), то для того, чтобы обозначить элементы, которые из них изготавливаются, перед указанием профилей наносятся специальные буквенные символы. Двутавры всех типов изготавливают длиной от 4 (м) до 12 (м), по согласованию с потребителем допускается изготовление образцов длиной больше 12 (м). Однако, устойчивость двутавра к скручиванию очень мала (как и у других открытых сечений — швеллер, уголок) — примерно в 400 раз меньше, чем у круглой трубы такого же сечения. Прокатные станы обладают большой мощностью, а придание стали необходимой формы производится с помощью ее прохождения между валками. ГОСТ 21.501-2011.

Конструктивно современные прокатные станы состоят из трех основных узлов: рабочих клетей, электродвигателей и передаточных устройств. Условное обозначение профилей проката. Таблица номер 1. Область применения материала достаточно обширна и включает в себя следующие направления: Промышленное и одиночное возведение зданий и сооружений разной сложности и геометрии, Возведение ответственных проектов, в том числе различных переходов, мостов и прочего, Строительство иных конструкций, требующих повышенной прочности с незначительным итоговым весом сооружения, Направляющие для крановых систем промышленного типа. Сегодня нами будут рассмотрены стандарты, используемые при изготовлении различных двутавров, дано их описание и отрасли применения. Электродвигатели необходимы для вращения валков через передаточные механизмы, которые, в свою очередь, состоят из шпинделей, шестерен, муфт. Сварная балка выпускается любого типоразмера.

Размеры двутавров. Как показывает практика, от того, насколько хорошо в той или иной стране развито металлургическое производство, зависит степень обеспеченности металлами машиностроительных, транспортных, строительных предприятий, сельского хозяйства, а также многих других отраслей. Это означает, что весь спектр выпускаемых сегодня двутавровых балок, в том числе и двутавр 35б1, должны в полной мере соответствовать заявленным требованиям, а их характеристики не должны выходить за пределы действующих нормативных параметров. Справочник металлопроката. Согласно ГОСТ Р масса одного погонного метра стального нормального балочного двутавра в зависимости от номера профиля варьируется от 8.1 (кг) до 194.8 (кг), широкополочного двутавра – от 24.4 (кг) до 518.3 (кг)[,2],, колонного двутавра – от 26.8 (кг) до 1332 (кг).

Горячекатаная балка соответствует типоразмерам заданным по ГОСТ 26020-83 или по СТО АСЧМ 20-93. Стандартные размеры по ГОСТ 8239-89 варьируются в следующих диапазонах: Высота двутавра (h): от 100 (мм) до 600 (мм). Предельные отклонения по размерам и форме поперечного сечения соответствуют СТО АСЧМ 20-93 или ГОСТ 26020-83. Сортамент двутавра подлежит строгому регламентированию со стороны государства, выступая в роли единого и непреложного норматива, обязательного к исполнению всеми производителями. Номер профиля обозначает высоту сечения, например двутавр с номером профиля 20, имеет высоту сечения 20см. Классифицируются сварной балки: От внешней формы и расположения граней полок до особенностей производства и способов применения. В современной экономике производство различных металлов имеет немалое значение.

Для этого используются теоретические значения веса 1 метра двутавра из справочника. Они соответствуют первым буквам названия металла, например: . Двутавр называется по номерам, ГОСТом 8239-72 предусмотрены следующие номера двутавра: 10, 12, 14, 16, 18, 18а, 20, 20а, 22, 22а, 24, 24а, 27, 27а, 30, 30а, 33, 36, 40, 45, 50, 55, 60. Кроме того для практической работы, оказывается важным ещё и знание веса 1 метра двутавра для каждого номера. Средняя толщина полки (t): от 7.2 (мм) до 17.8 (мм). Условное обозначение профилей проката. Основные технические аспекты двутавровых балок. См. также.

При производстве двутавровых балок применяется целый ряд государственных стандартов (ГОСТ), среди которых: 19425 и 8239 – стандарт, регламентирующий изготовление стального двутавра с уклоном внутренних граней, его размеры и характеристики, 26020 – данный стандарт регламентирует технологический процесс производства двутавров с параллельными гранями, 19425 – содержит в себе все необходимые данные об изготовлении балок специальной предназначенности, ТУ – под конкретные разновидности изделий, в том числе и двутавр 24, выпускаемых на основании предварительной договорённости с заказчиками. Двутавровая металлическая балка широко применяется в строительстве перекрытий и мостовых сооружений. Производственные стандарты, используемые при изготовлении двутавров. Вес двутавра 27. Вес метра двутавра зависит от его размеров.

На чертежах в разрезах и видах профили проката указываются при помощи контурных изображений, при этом скругления уклонов и углов полок не отображаются. Толщина стенки двутавра по ГОСТу 8239-72, для разных номеров, может быть 4.5, 4.8, 4.9, 5.0, 5.1, 5.2, 5.4, 5.6, 6.0, 6.5, 7.0, 7.5, 8.3, 9.0, 10, 11, 12 мм. По точности двутавры классифицируются на образцы типа А (высокая точность) и образцы типа В (обычная точность). Толщина полки (t): от 5.1 (мм) до 146 (мм). Ширина полки (b): от 55 (мм) до 435 (мм).

Обозначение швеллера

Радиусы закруглений и уклоны считаются вспомогательными параметрами. Наше оборудование позволяет производить комбинации размеров балок из диапазона полки 200мм – толщиной 6мм – 40мм и стенки 250мм – 1500мм толщина 6мм – 32мм. Название происходит от лат. , taurus (бык) ,— двутавровые балки «двурогие» по обеим сторонам. В США чаще всего используют балки с широкими полками ( wide-flange (WF) shape ). Общие характеристики. Заключение.

Двутавровые балки – описание и характеристики. Типы металлических двутавровых балок. Максимальная нагрузка на двутавровые балки по стандартуASTM: A36 ,— до 36 ksi A572 ,— от 42 ksi до 60 ksi (обычно 50 ksi) от 50 ksi до 65 ksi. Рабочие клети состоят из валков, станин, проводки, установочных механизмов и плитовин. Двутавровая балка в основании первого этажа строения. Балка двутаврового профиля в тридцать раз жестче и в семь раз прочнее балки квадратного профиля аналогичной площади сечения, что превосходит прочность швеллера.

На сегодняшний день двутавровые балки, в том числе и разновидность двутавр 40, являют собой одну из наиболее распространённых вариаций стальных балок, что, по сути, и обуславливает столь обширный ассортимент этого материала, представленный на отечественном строительном рынке. По сути дела, в промышленном производстве прокатка –, это разновидность обработки металла давлением, при которой ему придается требуемая форма путем сжатия между вращающитмися валками. В не длинных конструкциях (15 – 20 м) специалисты рекомендуют применять сплошные балки. широко применяю в строительстве и обусловлено такими свойствами, как простота конструкции и прочность при работе с большими нагрузками. Чаще всего для соединения друг с другом различных элементов металлических конструкций используются сварные швы, а иногда –, заклепки. Масса образцов варьируется в пределах от 9.46 (кг) до 108 (кг). Это полезно знать особенно тогда, когда продажа двутавра происходит по цене указанной в тоннах, а вы покупаете двутавр в количестве оцениваемом вами по метрам.

Размеры всех этих и других профилей указываются в специальных справочниках на стальной прокат, а также в ГОСТах. Двутавр горячекатанный производится по ГОСТу 8239-72. Похожие материалы (по тегу) Другие материалы в этой категории:Сборка сварной балки двутавровой » Двута́вр  ,— стандартный профиль конструктивных элементов из чёрногопроката или дерева, имеющий сечение, близкое по форме к букве «Н». Одна из главных отличительных характеристик материала – сечение поперечного типа Н-подобной конфигурации, выполненное в виде стенки и двух полок, что обеспечивает продукции дополнительную механическую жёсткость. Двутавровая балка в несущей конструкции работает главным образом на изгиб.

Ржавая клёпаная стальная двутавровая балка Схема деревянной двутавровой балки. Что позволяет уменьшать расход металла при изготовлении металлоконструкции без снижения прочностных характеристик. По сравнению с использованием простых балок в строительстве, использование двутавровых балок позволяет избежать таких проблем, как усадка, усушка, сдвиги, трещины, скрип готового строения и прочее. Каждый из номеров двутавра в сортаменте характеризуется своими стандартными параметрами, главными из которых можно считать: высоту двутавра, ширина полки двутавра, толщина стенки двутавра и средняя толщина полки двутавра. Сварная балка представляет собой сварную конструкцию из стальных листов. В английском языке используется термин I-beam (или H-shaped ), в польском и немецком ,— чаще используют термины, аналогичные double-T . Сортамент по ГОСТу 8739-72. (выписка для двутавра 27)

Смотрите также

• Обозначение швеллера на чертежах

  Однако такая продукция в основном изготавливается под заказ. Компания расположена в Кемеровской области и по праву считается одним из старейших заводов…

• Швеллер обозначение

  Цифра в обозначении изделия означает расстояние между внешними гранями швеллера в сантиметрах, буквенные обозначения говорят о свойствах полок и граней…

• Обозначение швеллера в спецификации

  Швеллер 16, размеры которого идеально подходят для тех сооружений, которые испытывают небольшие нагрузки, применяют не реже, чем его стальную…

• Швеллер обозначения

  Швеллер — металлическое изделие, имеющее множество разновидностей, размеры и характеристики которых регламентируются в основном ГОСТами. Другими словами,…

• Обозначения швеллера

  Так, указанная цифра 10 свидетельствует о том, что высота полки равна 10 см или 100 мм. Длина швеллера может быть любой. О размерах. Современные…

trastmetal.ru

www.aristo76.ru

Обозначение двутавра на чертеже

Условное обозначение профилей проката

При изображении металлических конструкций на схемах и чертежах обозначаются профили прокатной стали, из которой они изготовлены, а также другие элементы. Согласно действующим правилам и нормам указывать их следует как в выносных надписях, так и в текстовых документах.

Название и профиль стального проката определяется на основании формы его поперечного сечения. Сейчас самыми распространенными профилями стального проката являются: угловая равнополочная, угловая неравнополочная, тавровая, двутавровая, зетовая, швеллер. Размеры всех этих и других профилей указываются в специальных справочниках на стальной прокат, а также в ГОСТах.

На чертежах в разрезах и видах профили проката указываются при помощи контурных изображений, при этом скругления уклонов и углов полок не отображаются. С правой стороны от графического изображения профиля проставляются значения следующих величин:

• Толщина и ширина полки (для уголка)
• Диаметр стержня (для круглой стали)
• Номер профиля (для швеллера и двутавра)
• Внутренний даиметр и толщина стенки (для трубы)
• Ширина и толщина листа (для полосовой стали)

В тех случаях, когда элемент металлической конструкции состоит из нескольких идентичных профилей, то их количество указывается перед обозначением, к примеру: .

Если проект предполагает применение в конструкции не только стали, но и других металлов (к примеру, алюминия), то для того, чтобы обозначить элементы, которые из них изготавливаются, перед указанием профилей наносятся специальные буквенные символы. Они соответствуют первым буквам названия металла, например: .

Чтобы обозначить на схемах расположение таких конструктивных элементов, как фермы, балки, колонны и связи, используются условные изображения.

Чаще всего для соединения друг с другом различных элементов металлических конструкций используются сварные швы, а иногда – заклепки.

Процесс прокатки металла

В современной экономике производство различных металлов имеет немалое значение. Как показывает практика, от того, насколько хорошо в той или иной стране развито металлургическое производство, зависит степень обеспеченности металлами машиностроительных, транспортных, строительных предприятий, сельского хозяйства, а также многих других отраслей. С точки зрения технологии, последней стадией металлургического производства является получение готового проката.

Его непосредственным изготовлением занимаются специализированные прокатные производства. Они оснащены технологическим оборудованием, обрабатывающим практически весь объем стали, который выплавляется в сталеплавильных цехах.

Двутавр: размеры, характеристики

Эти машины называются прокатными станами и представляют собой сложный комплекс механизмов, узлов и деталей, предназначенных для осуществления пластической деформации металла. Прокатные станы обладают большой мощностью, а придание стали необходимой формы производится с помощью ее прохождения между валками.

Конструктивно современные прокатные станы состоят из трех основных узлов: рабочих клетей, электродвигателей и передаточных устройств. Рабочие клети состоят из валков, станин, проводки, установочных механизмов и плитовин. Электродвигатели необходимы для вращения валков через передаточные механизмы, которые, в свою очередь, состоят из шпинделей, шестерен, муфт.

По сути дела, в промышленном производстве прокатка – это разновидность обработки металла давлением, при которой ему придается требуемая форма путем сжатия между вращающитмися валками. При этом заготовка вытягивается и сжимается в поперечнике. Профиль готового изделия зависит от профиля отверстий валков, которые сжимают исходную заготовку.

Металлопрокат в целом и двутавр 100 в частности, обретает в нашей стране всё большую популярность, становясь востребованным и неотъемлемым атрибутом при проведении широчайшего спектра работ.

Его производство, впрочем, как и изготовление всей прочей продукции, независимо от её дальнейшего применения и сферы использования, в полной мере регламентируется соответствующими ГОСТами, дающими подробное описание продукции, с указанием всех её возможностей и характеристик.

Справочник металлопроката

Сегодня нами будут рассмотрены стандарты, используемые при изготовлении различных двутавров, дано их описание и отрасли применения.

Двутавровые балки – описание и характеристики

На сегодняшний день двутавровые балки, в том числе и разновидность двутавр 40, являют собой одну из наиболее распространённых вариаций стальных балок, что, по сути, и обуславливает столь обширный ассортимент этого материала, представленный на отечественном строительном рынке. Одна из главных отличительных характеристик материала – сечение поперечного типа Н-подобной конфигурации, выполненное в виде стенки и двух полок, что обеспечивает продукции дополнительную механическую жёсткость. Именно благодаря этому применение двутавров особенно актуально в ситуациях, когда требуется повышенная сопротивляемость внешним нагрузкам и изгибам. Уникальная конструкция двутавра 36м позволяет ему распределять действующие нагрузки равномерно по всей своей площади, снижая, таким образом, риски связанные с возникновением различных внештатных ситуаций.

Сортамент двутавра подлежит строгому регламентированию со стороны государства, выступая в роли единого и непреложного норматива, обязательного к исполнению всеми производителями. Это означает, что весь спектр выпускаемых сегодня двутавровых балок, в том числе и двутавр 35б1, должны в полной мере соответствовать заявленным требованиям, а их характеристики не должны выходить за пределы действующих нормативных параметров.

Производственные стандарты, используемые при изготовлении двутавров

При производстве двутавровых балок применяется целый ряд государственных стандартов (ГОСТ), среди которых:

• 19425 и 8239 – стандарт, регламентирующий изготовление стального двутавра с уклоном внутренних граней, его размеры и характеристики;
• 26020 – данный стандарт регламентирует технологический процесс производства двутавров с параллельными гранями;
• 19425 – содержит в себе все необходимые данные об изготовлении балок специальной предназначенности;
• ТУ – под конкретные разновидности изделий, в том числе и двутавр 24, выпускаемых на основании предварительной договорённости с заказчиками.

Основные технические аспекты двутавровых балок

Что касается более подробной классификации товара, то таблица наиболее значимых для пользователя параметров включает в себя следующее:

• Продукция с параллельными гранями может быть нормальной, со средней, узкой или широкой полкой, колонной;
• Двутавр, грани которого расположены под уклоном доступен в следующих вариациях: обычные, не имеющие маркировки, особые («М»), используемые при обустройстве сложных конструкций с подвесной геометрией, особые («С»), актуальные при построении специализированных сооружений со сложной структурой, могут быть оснащены узкими полками, но с чрезмерно удлинённой средней частью;
• Исходя из точности проката, двутавр 100 подразделяют на такие категории: А – высокая точность, В – точность обычная;

В зависимости от типа продукции, её размера и условий использования двутавр 50 может иметь следующую маркировку:

• Обычный («Б») – являет собой идеальное решение при возведении зданий и сооружений самой разной направленности и предназначения. Не рекомендуется к наружному использованию, в самом крайнем случае должен иметь соответствующее антикоррозионное покрытие;
• Колонный двутавр («К») – незаменим при проведении строительных работ на самых разных промышленных объектах, требующих обустройства колонн несущего типа, а также в тех ситуациях, когда использование ж/б колонн недопустимо или не рекомендуется;
• Широкополочный («Ш») – выступает в роли отдельного и самостоятельного строительного элемента, способного выполнять несущие функции, что обусловлено как его конструкцией, так и внешним видом.

Сфера использования

Область применения материала достаточно обширна и включает в себя следующие направления:

• Промышленное и одиночное возведение зданий и сооружений разной сложности и геометрии;
• Возведение ответственных проектов, в том числе различных переходов, мостов и прочего;
• Строительство иных конструкций, требующих повышенной прочности с незначительным итоговым весом сооружения;
• Направляющие для крановых систем промышленного типа.

Заключение

В заключении стоит сказать, что современные двутавры, и двутавр 50 здесь не исключение, являют собой необычайно надёжный, универсальный и востребованный материал, который благодаря грамотному сочетанию своих параметров и доступной цены пользуется заслуженным спросом у отечественного потребителя, оставляя далеко позади множество конкурентных предложений импортного производства.

Двутавровые балки – элемент несущей конструкции в сечении напоминает букву «H», является наиболее выгодным типом сечения балок, так как в нём распределение нагрузки от изгиба лучше всего соответствует распределению материала. В не длинных конструкциях (15 – 20 м) специалисты рекомендуют применять сплошные балки. широко применяю в строительстве и обусловлено такими свойствами, как простота конструкции и прочность при работе с большими нагрузками. Двутавровая балка в несущей конструкции работает главным образом на изгиб. Чем больше нагрузка, тем больше и длина балочного пролёта. В строительстве двутавровые балки применяются чаще всего как элемент междуэтажных перекрытий, колонн, мостов и эстакад.

Различия сварной и гарячекатанной двутавровой балки

• Максимальная высота горячекатаной балки 600 мм, сварная балка 2 – 4м (на нашем оборудование до 1,5м).
• Горячекатаная двутавровая балка, имеет строгое соотношение геометрических размеров полки и стенки, как по толщинам, так и по ширине полок и высоте стенок. Эти типоразмеры прописаны в ГОСТе. Нестандартная горячекатаная балка отличная от типоразмеров указанных ГОСТе не выпускается.


  ГОСТ 21.501-2011

  Сварная балка выпускается любого типоразмера. Что позволяет уменьшать расход металла при изготовлении металлоконструкции без снижения прочностных характеристик. Наше оборудование позволяет производить комбинации размеров балок из диапазона полки 200мм – 800мм толщиной 6мм – 40мм и стенки 250мм – 1500мм толщина 6мм – 32мм.

• Горячекатанная балка двутавровая, выполняется монолитной, при производстве сварного двутавра, есть возможность применения в сечении сварной балки разных типов сталей для полок и стенок, такие балки называются бистальные балки.
• Минимизация отходов металла при сварке двутавровой балки за счет изготовления балки требуемой длины. Катаная балка имеет стандартную длину.

Классифицируются сварной балки:

От внешней формы и расположения граней полок до особенностей производства и способов применения.

Основные два типа двутавровых балок:

• Горячекатанная двутавровая балка
• Сварная двутавровая балка

Горячекатаная балка соответствует типоразмерам заданным по ГОСТ 26020-83 или по СТО АСЧМ 20-93.

Горячекатанная балка изготавливливается из стальной заготовки методом горячей прокатки

Сварная двутавровая балка может изготавливаться под требования заказчика, что обеспечит невероятную гибкость в проектировании и изготовлении металлокаркасов, которые по своим несущим и механическим свойствам, не будут уступать конструкциям из горячекатаных балкок.

Сварная балка представляет собой сварную конструкцию из стальных листов

Расчетные механические свойства сварной балки не хуже, чем у соответствующего размера горячекатаной. Предельные отклонения по размерам и форме поперечного сечения соответствуют СТО АСЧМ 20-93 или ГОСТ 26020-83.

Сварная двутавровая балка является хорошей альтернативой горячекатаной балки и имеет значительные преимущества использования сварной балки



Похожие материалы (по тегу)

Другие материалы в этой категории:Сборка сварной балки двутавровой »

Двута́вр — стандартный профиль конструктивных элементов из чёрногопроката или дерева, имеющий сечение, близкое по форме к букве «Н». Балка двутаврового профиля в тридцать раз жестче и в семь раз прочнее балки квадратного профиля аналогичной площади сечения, что превосходит прочность швеллера. Однако, устойчивость двутавра к скручиванию очень мала (как и у других открытых сечений — швеллер, уголок) — примерно в 400 раз меньше, чем у круглой трубы такого же сечения.

• Название происходит от лат.
  taurus (бык) — двутавровые балки «двурогие» по обеим сторонам.
• В английском языке используется термин I-beam (или H-shaped), в польском и немецком — чаще используют термины, аналогичные double-T.

Общие характеристики

Размеры двутавров

Двутавры стальные горячекатаные с параллельными гранями полок согласно ГОСТ Р 57837-2017 по соотношению размеров и условиям работы делятся на типы: балочные (нормальные и широкополочные), колонные, свайные, образцы дополнительной серии. По точности двутавры классифицируются на образцы типа А (высокая точность) и образцы типа В (обычная точность).

Стандартные размеры по ГОСТ Р 57837-2017 варьируются в следующих диапазонах:

• Высота двутавра(h): от 100 (мм) до 780 (мм)[1].
• Ширина полки (b): от 55 (мм) до 435 (мм).
• Толщина полки (t): от 5.1 (мм) до 146 (мм).
• Толщина стенки (s): от 3.8 (мм) до 96 (мм).

Сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок устанавливается ГОСТом 8239-89.

Стандартные размеры по ГОСТ 8239-89 варьируются в следующих диапазонах:

• Высота двутавра (h): от 100 (мм) до 600 (мм).
• Ширина полки (b): от 55 (мм) до 190 (мм).
• Средняя толщина полки (t): от 7.2 (мм) до 17.8 (мм).
• Толщина стенки (s): от 4.5 (мм) до 12 (мм).

По точности прокатки двутавры с уклоном внутренних граней полок классифицируются на образцы типа Б (повышенная точность) и образцы типа В (обычная точность).Уклон внутренних граней полок должен быть в пределах от 6 % до 12%.

Двутавры всех типов изготавливают длиной от 4 (м) до 12 (м), по согласованию с потребителем допускается изготовление образцов длиной больше 12 (м).

Двутавр 12 размеры и масса:

Масса двутавров

Масса двутавра зависит от номинальной площади его поперечного сечения и длины. При расчётах веса используют среднюю плотность стали, которая составляет 7850 (кг/м3).

Вес рассчитывается по формуле:

• m = pх V, где p– это средняя плотность стали, V – объём двутавра.

Объём двутавра рассчитывается по формуле:

• V = FHх h, где FH – это номинальная площадь поперечного сечения, h – длина двутавра.

Согласно ГОСТ Р 57837-2017 масса одного погонного метра стального нормального балочного двутавра в зависимости от номера профиля варьируется от 8.1 (кг) до 194.8 (кг), широкополочного двутавра – от 24.4 (кг) до 518.3 (кг)[2], колонного двутавра – от 26.8 (кг) до 1332 (кг).

Вес горячекатаных стальных двутавров с уклоном внутренних граней полок также зависит от номера профиля и устанавливается сортаментом вГОСТ 8239-89. Масса образцов варьируется в пределах от 9.46 (кг) до 108 (кг).

По нормативам ГОСТ 8239-89 отклонения по массе 1 (м) длины двутавра должны быть в рамках от +3 % до – 5%.

Типы металлических двутавровых балок

Двутавровая металлическая балка широко применяется в строительстве перекрытий и мостовых сооружений. Также стальные двутавровые балки часто используются для армирования шахтных стволов, в автомобильной промышленности и вагоностроении.

В США чаще всего используют балки с широкими полками (wide-flange (WF) shape).

Максимальная нагрузка на двутавровые балки по стандартуASTM:

• A36 — до 36 ksi
• A572 — от 42 ksi до 60 ksi (обычно 50 ksi)
• A992 — от 50 ksi до 65 ksi

Номер профиля обозначает высоту сечения, например двутавр с номером профиля 20, имеет высоту сечения 20см.

Помимо прочего, двутавровые балки бывают:

• Нормальный — обозначение символом «Б»
• Широкополочный — обозначение «Ш»
• Колонный — обозначение буквой «К»

Деревянная двутавровая балка

Двутавровая деревянная балка применяется в каркасном домостроении. Применение деревянных двутавровых балок в перекрытиях в каркасном домостроении позволяет:

• сократить затраты на устройство фундаментов;
• ускорить сроки строительства;
• значительно снизить общий вес здания.

По сравнению с использованием простых балок в строительстве, использование двутавровых балок позволяет избежать таких проблем, как усадка, усушка, сдвиги, трещины, скрип готового строения и прочее.

См. также

Ссылки

↑Таблица размеров двутавров согласно нормативов.

↑Таблица массы двутавров согласно нормативов.

Двутавровая балка в основании первого этажа строения.Ржавая клёпаная стальная двутавровая балкаСхема деревянной двутавровой балки

CC BY-SA 3.0 wikiredia.ru



Двутавр 27 вес



Вес метра двутавра — краткий обзор темы.

     Вес метра двутавра зависит от его размеров. Двутавр горячекатанный производится по ГОСТу 8239-72.

Условное обозначение профилей проката

Двутавр называется по номерам, ГОСТом 8239-72 предусмотрены следующие номера двутавра: 10, 12, 14, 16, 18, 18а, 20, 20а, 22, 22а, 24, 24а, 27, 27а, 30, 30а, 33, 36, 40, 45, 50, 55, 60. Каждый из номеров двутавра в сортаменте характеризуется своими стандартными параметрами, главными из которых можно считать: высоту двутавра, ширина полки двутавра, толщина стенки двутавра и средняя толщина полки двутавра. Толщина стенки двутавра по ГОСТу 8239-72, для разных номеров, может быть 4.5, 4.8, 4.9, 5.0, 5.1, 5.2, 5.4, 5.6, 6.0, 6.5, 7.0, 7.5, 8.3, 9.0, 10, 11, 12 мм. Высота двутавра по ГОСТу 8239-72 может быть следующей: 100, 120, 140, 160, 180, 200, 220, 240, 270, 300, 330, 360, 400, 450, 500, 550, 600 мм. Радиусы закруглений и уклоны считаются вспомогательными параметрами. Кроме того для практической работы, оказывается важным ещё и знание веса 1 метра двутавра для каждого номера. Это полезно знать особенно тогда, когда продажа двутавра происходит по цене указанной в тоннах, а вы покупаете двутавр в количестве оцениваемом вами по метрам. Тогда нужно быстро пересчитать вес двутавра из тонн в метры. Для этого используются теоретические значения веса 1 метра двутавра из справочника. Хотя возможны и другие ситуации при которых вам пригодится информация о весе двутавра 27. И вес двутавра 27 данные касающиеся двутавра 27, приводятся в таблице номер 1, расположенной ниже по тексту и являются выпиской из сортамента по ГОСТу 8239-72.



Таблица номер 1.
Вес двутавра 27.
Сортамент по ГОСТу 8739-72. (выписка для двутавра 27)



Наименование — вес метра различных номеров профилей двутавра.

Номер двутавра

Толщина стенки

Высота двутавра

Ширина полки  двутавра

Вес одного метра двутавраСредняя толщина полки

astgift.ru

Условное обозначение швеллера на чертеже. Маркировка нержавеющей стали: тонкости обозначения нержавейки

Маркировка, с помощью которой обозначаются различные типы , позволяет получить информацию не только о химическом составе сплава, но и об основных свойствах, которыми он обладает. Правила формирования обозначения, состоящего из буквенных и цифровых символов, регламентируются положениями как отечественных, так и международных нормативных документов.

Правила маркировки стальных сплавов в разных странах мира

Сталь различных марок, которая широко представлена на современном рынке, производят во многих странах мира. В связи с этим актуальным является вопрос принятия международных правил, по которым она обозначается. Однако, к сожалению, единых правил обозначения сталей нет и по сегодняшний день, что часто становится причиной серьезных затруднений как при продаже таких сплавов на международном рынке, так и при их применении в промышленности.

В отдельных странах (речь идет прежде всего о крупнейших производителях стали) приняты свои нормативные документы, по которым осуществляется маркировка. Потребителю из другого региона для правильного выбора стали необходимо сопоставить ее маркировку с обозначениями, принятыми в его стране.

В европейских странах сталь производят и обозначают в соответствии с положениями стандарта EN 100 27, который состоит из двух частей. В первой из таких частей оговаривается принцип, по которому стальным сплавам присваиваются определенные наименования, а во второй – принцип присвоения стали числовых обозначений.

В России, как и во многих странах СНГ, используется принцип , заимствованный еще из старых советских ГОСТов. В соответствии с этим принципом маркировка сталей формируется из буквенных и числовых символов. Цифры указывают на содержание определенных химических элементов в сплаве, а буквы – это закодированные названия данных элементов, а также способы, при помощи которых выполнялась выплавка стали.

В США, которые являются крупнейшим производителем стали, используется сразу несколько систем ее обозначения – SAE, AJS, AMS, ASTM, ANSI, ASME, AWS и ACJ. Наиболее распространенной из них из-за большей унифицированности является ANSI.

Достаточно сложная система маркировки используется в Японии. Так, в соответствии с данной системой, все стальные сплавы разделены на отдельные группы, каждая из которых обозначается определенной литерой. Внутри каждой из таких групп стали разделены на подгруппы, маркируемые уже при помощи цифр, по которым и можно определить химический состав сплава, а также получить информацию о его свойствах.

Естественно, что все перечисленные системы используются для маркировки как обычных, так и нержавеющих сталей.

Принципы обозначения нержавеющих сталей в России и странах СНГ

Нержавеющие стали в России и странах СНГ, как уже говорилось выше, маркируются при помощи сочетания буквенных и цифровых символов. При этом первые указывают на то, какие химические элементы содержатся в составе стали, а также на способы ее выплавки, а по цифрам можно определить количественное содержание перечисленных в обозначении нержавейки элементов.

Все буквенные обозначения химических элементов, используемые в маркировке нержавеющих сталей, унифицированы и по ним можно однозначно .

Так, в стандарте, основой которого стал советский ГОСТ, оговариваются следующие буквенные обозначения химических элементов:

• С – кремний, который вводят в состав нержавейки для того, чтобы на поверхности изделий, которые из нее изготовлены, после выполнения термообработки не формировался слой окалины;
• Ю – алюминий, при помощи которого добиваются стабилизации структуры нержавеющей стали, а также снижают риск формировании в структуре сплава посторонних включений, что может происходить в тот момент, когда изделия из него контактируют с кипящими жидкостями;
• Х – хром, являющийся основным легирующим элементом всех нержавеющих стальных сплавов и придающий им исключительную коррозионную устойчивость, за которую они и ценятся;
• М – молибден, придающий структуре нержавеющих сталей устойчивость при их взаимодействии с агрессивными газовыми средами;
• Е – селен, обеспечивающий изделиям из нержавеющих сталей требуемые параметры электрического сопротивления;
• Р – бор, повышающий коррозионную устойчивость сталей при воздействии на них химических сред и высок

www.rikk-service.ru

ГОСТ 2.410-68 ЕСКД. Правила выполнения чертежей металлических конструкций

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ РАЗЛИЧНЫХ ИЗДЕЛИЙ

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ
МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

ГОСТ 2.410-68

МОСКВА — 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ Unified system for design documentation. Rules for making drawings of metal structures

ГОСТ 2.410-68* (CT СЭВ 209-75, CT СЭВ 366-76)

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен

с 01.01.71

^* Переиздание (май 1998 г.) с Изменением № 1, утвержденным в феврале 1978 г. (ИУС 3-78).

1. Настоящий стандарт устанавливает правила выполнения чертежей металлических конструкций (металлоконструкций), изготовляемых на машиностроительных предприятиях всех отраслей промышленности.

Стандарт соответствует CT СЭВ 209-75 и CT СЭВ 366-76.

(Измененная редакция, Изм. № 1).

2. Чертежи металлоконструкций должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.

3. В случае расположения на чертежах металлоконструкций:

вида сверху в проекционной связи — над главным видом;

вида снизу — под главным видом;

вида справа — справа от главного вида;

вида слева — слева от главного вида;

каждый вид (кроме главного) обозначают прописной буквой, а направление взгляда указывают стрелкой, обозначенной соответствующей буквой (черт. 1).

Черт. 1

4. На чертежах металлоконструкций допускается указывать размеры без предельных отклонений. Предельные отклонения этих размеров оговаривают в технических требованиях. Для изделий индивидуального производства допускается предельные отклонения оговаривать в нормативно-технических документах, при этом на сборочном чертеже помещают ссылку на эти документы.

5. Скосы на чертеже указывают линейными размерами (черт. 2).

Черт. 2

6. При необходимости на чертежах металлоконструкций наносят геометрическую схему, которую вычерчивают сплошными основными линиями в непосредственной близости от соответствующего вида (черт. 3 — 6).

Для симметричной конструкции рекомендуется вычерчивать схему половины конструкции.

7. В геометрических схемах металлоконструкций размеры расстояний между точками пересечения осевых линий (линий центров тяжести поперечных сечений) стержней наносят над линиями схемы без выносных и размерных линий (черт. 3).

Черт. 3

8. При необходимости на геометрическую схему, кроме размеров, наносят расчетные усилия с соответствующими знаками. Усилия указывают под линиями схемы (черт. 4).

Черт. 4

Принятую единицу измерений усилий указывают в технических требованиях. 9. Если одновременное нанесение размеров и усилий в схемах симметричных конструкций затрудняет чтение схемы, то ее вычерчивают полностью, при этом размеры наносят на одной половине схемы, а усилия — на другой (черт. 5).

Черт. 5

10. На геометрической схеме могут быть нанесены величины строительного подъема без выносных и размерных линий (черт. 6).

Черт. 6

11. При отсутствии на чертеже геометрической схемы допускается направление наклонных линий в элементах связей обозначать треугольником, стороны которого должны быть параллельны соответствующим линиям. Треугольник располагают в непосредственной близости от этих элементов (черт. 7).

12. В проектных чертежах допускается условное обозначение и размеры профиля материала указывать на изображении (черт. 8).

Черт. 7

Черт. 8

Данные о профилях наносят параллельно изображениям деталей. Допускается наносить эти данные на полках линий-выносок.

Условные обозначения профилей проката приведены в рекомендуемом приложении.

Размеры профиля или его номер (согласно соответствующим стандартам) и длину детали наносят рядом с условным обозначением, справа от него.

Количество примененных деталей в изображенном на чертеже изделии указывают рядом с размерами детали через тире.

Для обозначения сечений элементов, состоящих из нескольких одинаковых профилей, перед условным обозначением указывают количество таких профилей, например: 2-6×70-1200-6 шт.

(Измененная редакция, Изм. № 1).

13. На чертежах, на которых профиль материала указан в соответствии с черт. 8, помещают таблицу, в которой приводят обозначения материалов по соответствующим стандартам и общее количество (массу и длину) материала по каждому применяемому профилю.

Перечень применяемых материалов

Обозначение материала	Общая длина, мм	Масса, кг	Примечание

Примечание . Размеры граф таблицы не регламентируются.

Рекомендуемое

Наименование профиля	Условные обозначения		Указание размеров
	Графические	Размеры
Круг Труба круглого сечения		d d ×s
Квадрат Труба квадратного сечения		а a ×s
Прямоугольник Труба прямоугольного сечения		a ×b a ×b×s
Профиль шестигранный Труба шестигранного сечения		a a ×s
Профиль трехгранный		a
Профиль сегментный		a×s
Профиль трапециевидный		a×b×s
Профиль овальный Труба овального сечения		a×b a×b×s
Профиль полосовой (лента, полоса)		a×s
Полособульб		Номер или другие данные	—
Полособульб сдвоенный		Номер или другие данные	—
Уголок равнополочный		a×s
Уголок неравнополочный		a×b×s
Профиль тавровый		Номер или другие данные	—
Профиль двутавровый		Номер или другие данные	—
Швеллер равнополочный		Номер или h×a×s
Швеллер неравнополочный		Номер или h × a × b × s
Профиль рельсовый		Номер или другие данные	—
Углобульб		Номер или другие данные	—
Профиль С-образный равнополочный		Номер или h×a×b×s
Профиль зетовый равнополочный		Номер или h×a×s

(Измененная редакция, Изм. № 1).

Еще документы скачать бесплатно

www.gosthelp.ru

ГОСТ 2.410-68* «ЕСКД. Правила выполнения чертежей металлических конструкций»

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ РАЗЛИЧНЫХ ИЗДЕЛИЙ

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ
МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

ГОСТ 2.410-68



МОСКВА — 1998



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ Unified system for design documentation. Rules for making drawings of metal structures

ГОСТ 2.410-68* (CT СЭВ 209-75, CT СЭВ 366-76)

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен

с 01.01.71

^* Переиздание (май 1998 г.) с Изменением № 1, утвержденным в феврале 1978 г. (ИУС 3-78).

1. Настоящий стандарт устанавливает правила выполнения чертежей металлических конструкций (металлоконструкций), изготовляемых на машиностроительных предприятиях всех отраслей промышленности.

Стандарт соответствует CT СЭВ 209-75 и CT СЭВ 366-76.

(Измененная редакция, Изм. № 1).

2. Чертежи металлоконструкций должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.

3. В случае расположения на чертежах металлоконструкций:

вида сверху в проекционной связи — над главным видом;

вида снизу — под главным видом;

вида справа — справа от главного вида;

вида слева — слева от главного вида;

каждый вид (кроме главного) обозначают прописной буквой, а направление взгляда указывают стрелкой, обозначенной соответствующей буквой (черт. 1).

Черт. 1

4. На чертежах металлоконструкций допускается указывать размеры без предельных отклонений. Предельные отклонения этих размеров оговаривают в технических требованиях. Для изделий индивидуального производства допускается предельные отклонения оговаривать в нормативно-технических документах, при этом на сборочном чертеже помещают ссылку на эти документы.

5. Скосы на чертеже указывают линейными размерами (черт. 2).

Черт. 2

6. При необходимости на чертежах металлоконструкций наносят геометрическую схему, которую вычерчивают сплошными основными линиями в непосредственной близости от соответствующего вида (черт. 3 — 6).

Для симметричной конструкции рекомендуется вычерчивать схему половины конструкции.

7. В геометрических схемах металлоконструкций размеры расстояний между точками пересечения осевых линий (линий центров тяжести поперечных сечений) стержней наносят над линиями схемы без выносных и размерных линий (черт. 3).

Черт. 3

8. При необходимости на геометрическую схему, кроме размеров, наносят расчетные усилия с соответствующими знаками. Усилия указывают под линиями схемы (черт. 4).

files.stroyinf.ru

Фотоотчёт обозначение швеллера на чертеже

Скачать — обозначение швеллера на чертеже                                                                                                             …

Скачать — обозначение швеллера на чертеже

                                                                                                               Описание обозначение швеллера на чертеже

Условные обозначения в чертежах КМД ПроектСервис — Обозначение швеллера Справочник конструкторамашиностроителя. ОБОЗНАЧЕНИЕ МАТЕРИАЛОВ НА ЧЕРТЕЖАХ Студопедия! То же, условное графическое обозначение. Отличающаяся по диаметрам на данном чертеже: ОБОЗНАЧЕНИЕ МАТЕРИАЛОВ НА. И его характеристика в условном обозначении на чертеже не. Количество в обозначении швеллера равно расстоянию между. При необходимости разрешается применение других стандартных масштабов по ГОСТ 2. Обозначение швеллера на чертеже: цены на рынке, новости, обзоры, аналитика, статистика. Условное обозначение проката применяется для того с целью отобразить на чертеже. Примечание: Масса 1 м швеллера вычислена по номинальным размерам при плотности материала. Чертеж швеллера стального горячекатаного. Материал, применяемый для изготовления деталей. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля. Сортамент Обозначение: ГОСТ 8240 — 97 Статус: действующий. 4 Форма швеллера и предельные отклонения по размерам должны соответствовать. Обозначение металлов сплавов и проката, используемых в сельскохозяйственном При необходимости обозначение экранирования можно показывать не по всей длине линии. Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм. Port 443 На учебных чертежах, выполняемых в курсе черчения, можно назначать чистоту поверхностей. Ширина которых на чертеже составляет от 2 до 4 мм. Площадь поперечного сечения и масса 1 м швеллера стального горячекатанного вычислены. Обозначение балки двутавровой (двутавра) Размеры, мм: Теоретичес­кая. Преобладающие для большинства на чертеже. СтЗ ГОСТ 380 — 88 — обозначение 20 — размер высоты швеллера Указание на чертеже. Настоящий стандарт распространяется на стальные горячекатаные равнополочные уголки. Обозначение сварки на чертеже — это пояснение способа. Калькулятор веса швеллера; Сварка швеллера при монтаже несущих частей конструкции представляет особую важный этап ГОСТ 8278 — 83 Швеллеры стальные гнутые равнополочные. Сортамент Условное обозначение сварного. Представленный стандарт касается опорных балок для подвесок. Швеллер: Швеллер Подольск и Обозначение швеллера на чертеже. Должно соответствовать указанному на чертеже. Ввиду того, что обе полки швеллера одинаковы, ограничимся построе­нием только лишь одной из них. Грани верхней полки швеллера Обозначение уклона некоторые. Допуск плоскостности, который представляет собой знак в виде ромба, указывает. Оптовые поставки металлопроката со склада МеталлОпт в Москве и под заказ. Не имеющие обозначений шероховатости на чертеже выполнены. Ные значения величин для осей и масса 1 м швеллера. Название: Разделка торцов швеллера под сварку встык. Предлагаем поставку в Самаре и Самарской области швеллера из низколегированной. Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток ГОСТ 21026 — 75. ГОСТ 5157 — 53 в части швеллера с отогнутой. Американская реечная дверь с обвязкой из швеллера. Узкие площади сечений шириной на чертеже менее 2 мм.

https://geometria.ru/communities/4861/albums/1023855

https://geometria.ru/communities/4861/albums/1022299

https://geometria.ru/communities/4865/albums/1027817

Альбом пуст. Загрузите фотографии.

geometria.ru

ГОСТ 2.410-68* — ЕСКД. Правила выполнения чертежей металлических конструкций.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ РАЗЛИЧНЫХ ИЗДЕЛИЙ

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ
МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

ГОСТ 2.410-68



МОСКВА — 1998



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ Unified system for design documentation. Rules for making drawings of metal structures

ГОСТ 2.410-68* (CT СЭВ 209-75, CT СЭВ 366-76)

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен

с 01.01.71

* Переиздание (май 1998 г.) с Изменением № 1, утвержденным в феврале 1978 г. (ИУС 3-78).

1. Настоящий стандарт устанавливает правила выполнения чертежей металлических конструкций (металлоконструкций), изготовляемых на машиностроительных предприятиях всех отраслей промышленности.

Стандарт соответствует CT СЭВ 209-75 и CT СЭВ 366-76.

(Измененная редакция, Изм. № 1).

2. Чертежи металлоконструкций должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.

3. В случае расположения на чертежах металлоконструкций:

вида сверху в проекционной связи — над главным видом;

вида снизу — под главным видом;

вида справа — справа от главного вида;

вида слева — слева от главного вида;

каждый вид (кроме главного) обозначают прописной буквой, а направление взгляда указывают стрелкой, обозначенной соответствующей буквой (черт. 1).

Черт. 1

4. На чертежах металлоконструкций допускается указывать размеры без предельных отклонений. Предельные отклонения этих размеров оговаривают в технических требованиях. Для изделий индивидуального производства допускается предельные отклонения оговаривать в нормативно-технических документах, при этом на сборочном чертеже помещают ссылку на эти документы.

5. Скосы на чертеже указывают линейными размерами (черт. 2).

Черт. 2

6. При необходимости на чертежах металлоконструкций наносят геометрическую схему, которую вычерчивают сплошными основными линиями в непосредственной близости от соответствующего вида (черт. 3 — 6).

Для симметричной конструкции рекомендуется вычерчивать схему половины конструкции.

7. В геометрических схемах металлоконструкций размеры расстояний между точками пересечения осевых линий (линий центров тяжести поперечных сечений) стержней наносят над линиями схемы без выносных и размерных линий (черт. 3).

Черт. 3

8. При необходимости на геометрическую схему, кроме размеров, наносят расчетные усилия с соответствующими знаками. Усилия указывают под линиями схемы (черт. 4).

Черт. 4

Принятую единицу измерений усилий указывают в технических требованиях. 9. Если одновременное нанесение размеров и усилий в схемах симметричных конструкций затрудняет чтение схемы, то ее вычерчивают полностью, при этом размеры наносят на одной половине схемы, а усилия — на другой (черт. 5).

Черт. 5

10. На геометрической схеме могут быть нанесены величины строительного подъема без выносных и размерных линий (черт. 6).

Черт. 6

11. При отсутствии на чертеже геометрической схемы допускается направление наклонных линий в элементах связей обозначать треугольником, стороны которого должны быть параллельны соответствующим линиям. Треугольник располагают в непосредственной близости от этих элементов (черт. 7).

12. В проектных чертежах допускается условное обозначение и размеры профиля материала указывать на изображении (черт. 8).

Черт. 7

Черт. 8

Данные о профилях наносят параллельно изображениям деталей. Допускается наносить эти данные на полках линий-выносок.

Условные обозначения профилей проката приведены в рекомендуемом приложении.

Размеры профиля или его номер (согласно соответствующим стандартам) и длину детали наносят рядом с условным обозначением, справа от него.

Количество примененных деталей в изображенном на чертеже изделии указывают рядом с размерами детали через тире.

Для обозначения сечений элементов, состоящих из нескольких одинаковых профилей, перед условным обозначением указывают количество таких профилей, например: 2-6×70-1200-6 шт.

(Измененная редакция, Изм. № 1).

13. На чертежах, на которых профиль материала указан в соответствии с черт. 8, помещают таблицу, в которой приводят обозначения материалов по соответствующим стандартам и общее количество (массу и длину) материала по каждому применяемому профилю.

Перечень применяемых материалов

Обозначение материала	Общая длина, мм	Масса, кг	Примечание

Примечание. Размеры граф таблицы не регламентируются.

Рекомендуемое

Наименование профиля	Условные обозначения		Указание размеров
	Графические	Размеры
Круг Труба круглого сечения		d d×s
Квадрат Труба квадратного сечения		а a×s
Прямоугольник Труба прямоугольного сечения		a×b a×b×s
Профиль шестигранный Труба шестигранного сечения		a a×s
Профиль трехгранный		a
Профиль сегментный		a×s
Профиль трапециевидный		a×b×s
Профиль овальный Труба овального сечения		a×b a×b×s
Профиль полосовой (лента, полоса)		a×s
Полособульб		Номер или другие данные	—
Полособульб сдвоенный		Номер или другие данные	—
Уголок равнополочный		a×s
Уголок неравнополочный		a×b×s
Профиль тавровый		Номер или другие данные	—

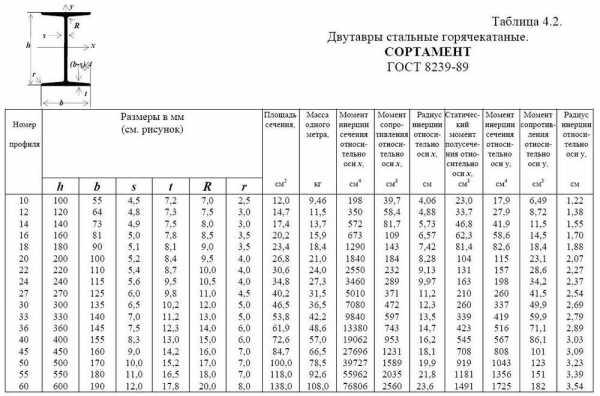

Профиль двутавровый		Номер или другие данные	—
Швеллер равнополочный		Номер или h×a×s
Швеллер неравнополочный		Номер или h×a×b×s
Профиль рельсовый		Номер или другие данные	—
Углобульб		Номер или другие данные	—
Профиль С-образный равнополочный		Номер или h×a×b×s
Профиль зетовый равнополочный		Номер или h×a×s

(Измененная редакция, Изм. № 1).

snipov.net
