Клапан обратный горизонтальный беспружинный 1 лепестковый применение. Зачем нужен обратный клапан для воды для насоса? Клапан обратный пружинный с полипропиленовым корпусом

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

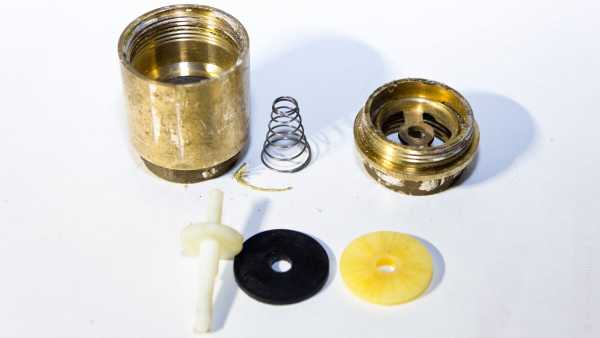

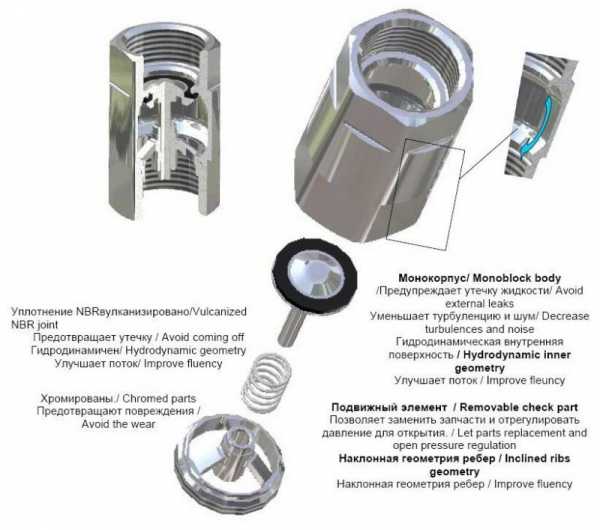

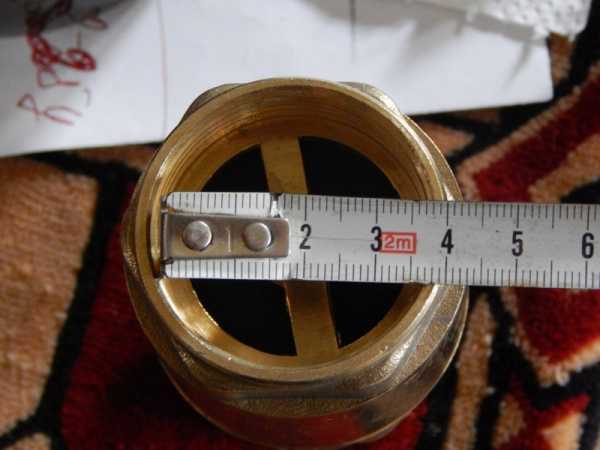

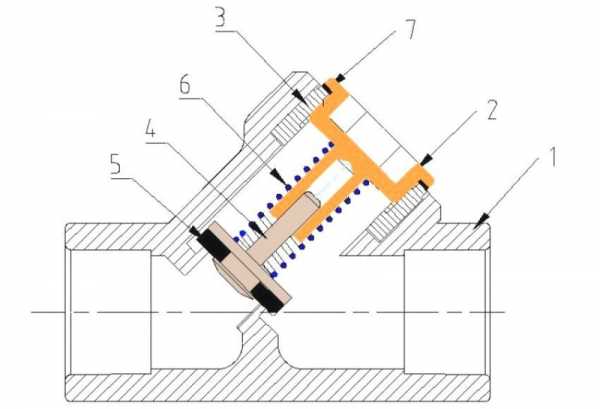

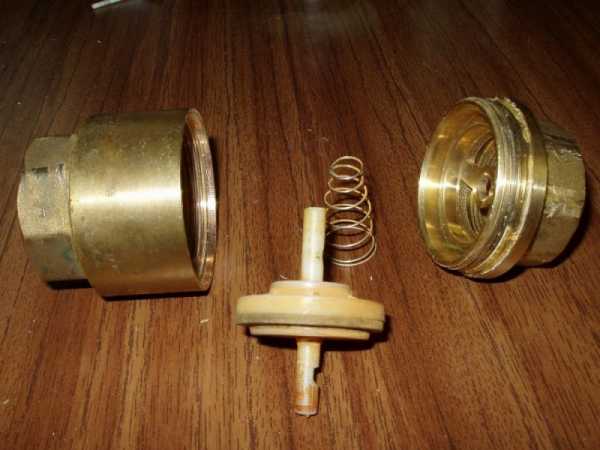

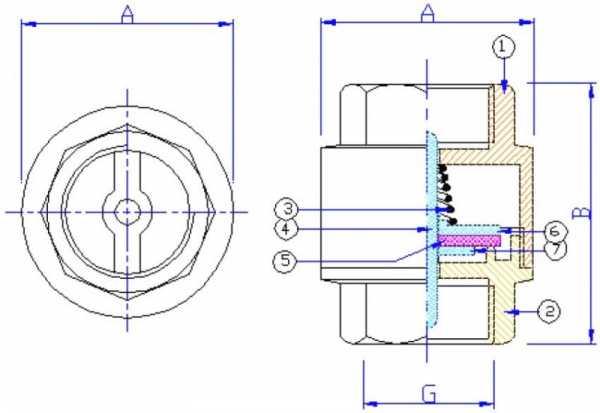

Какие элементы включает в себя устройство обратного клапана для воды:

разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
металлический либо пластиковый затвор с прокладкой;
пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

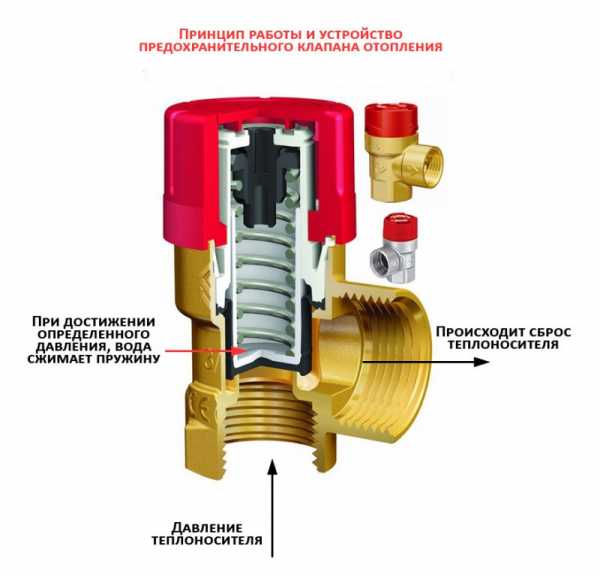

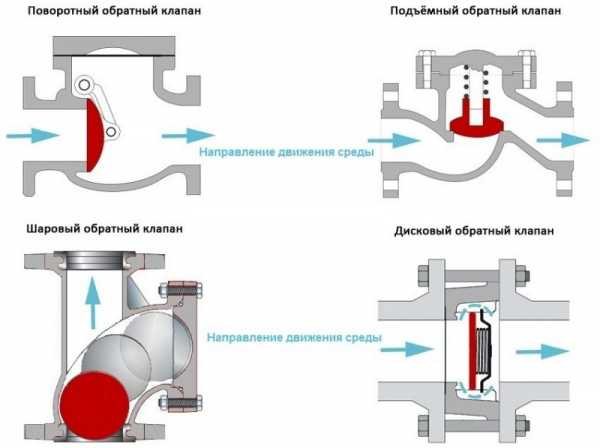

По типу запирающего элемента:

подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;

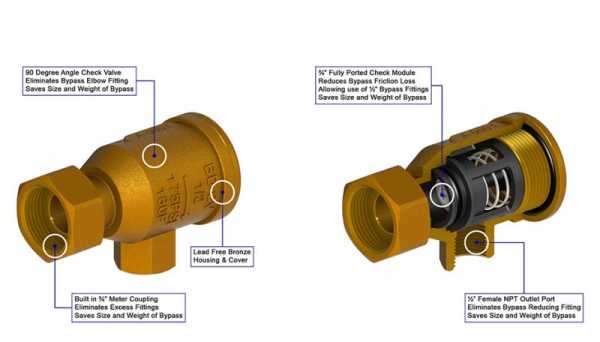

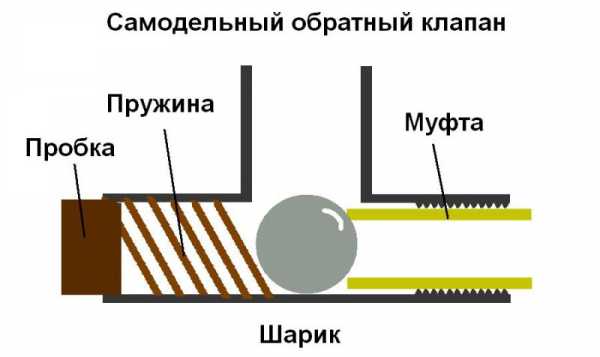

шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;

из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;

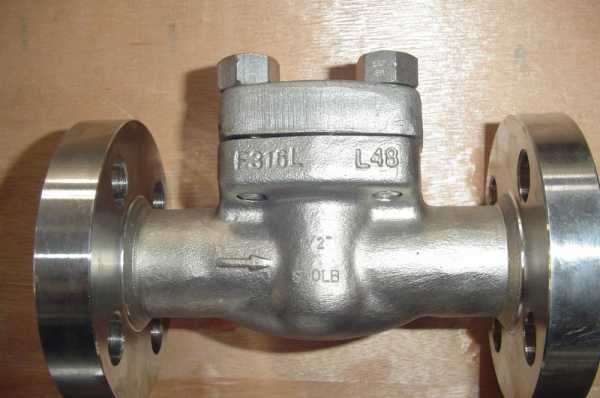

фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

стандартные клапаны. Применяются на большей части трубопроводов;

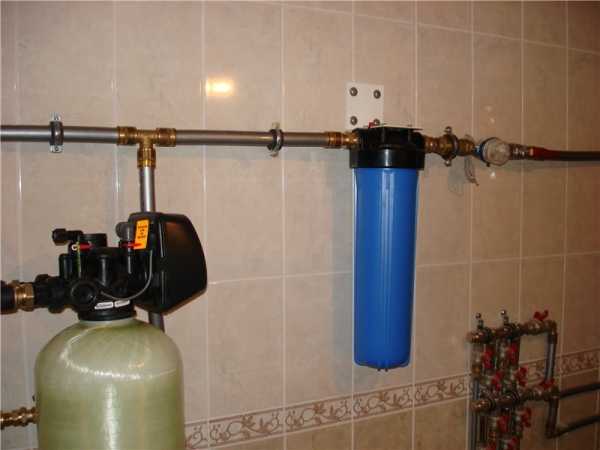

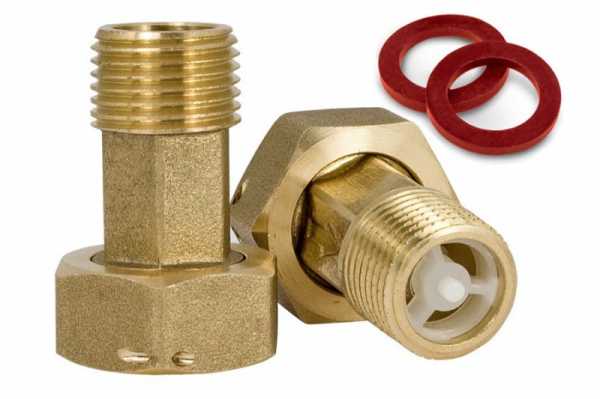

миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;

небольшие клапаны, монтируемые на выходе водомеров;
чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

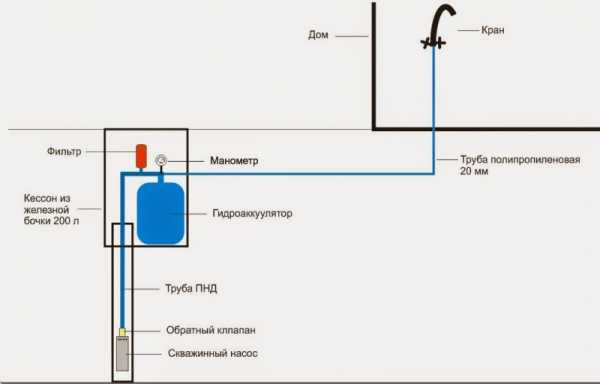

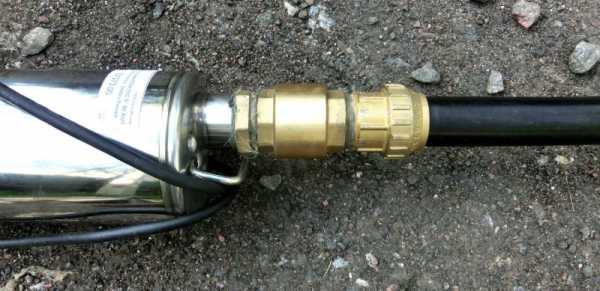

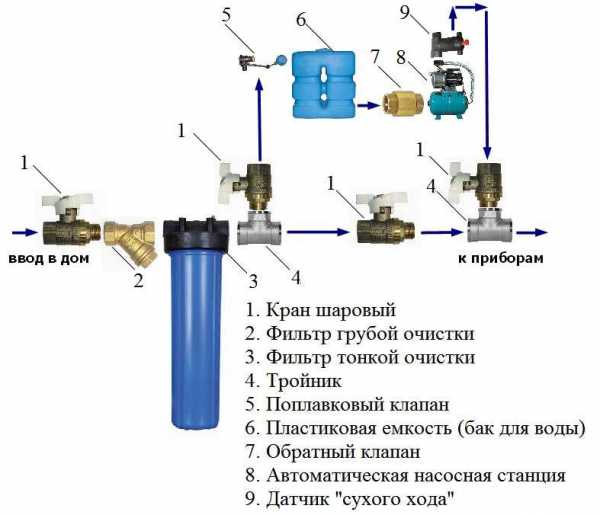

на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;

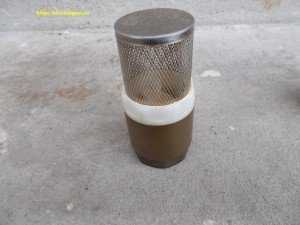

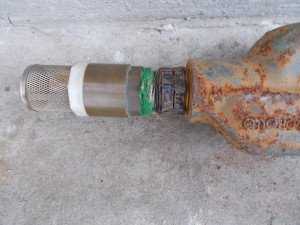

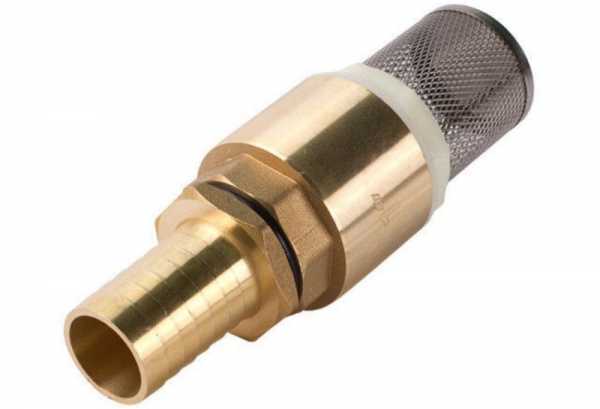

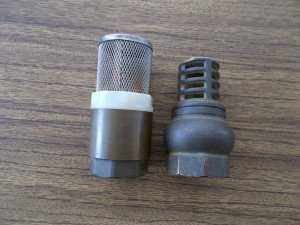

на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;

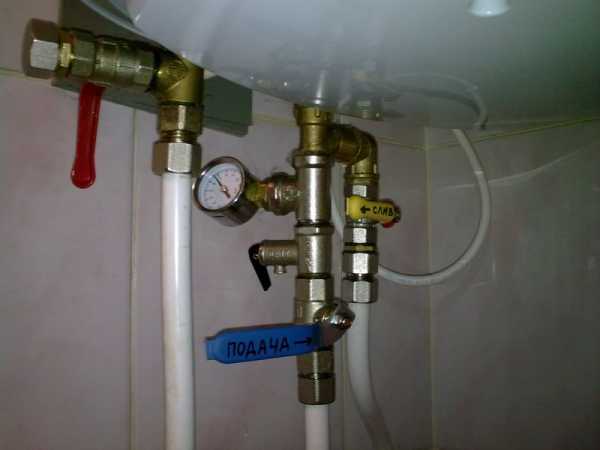

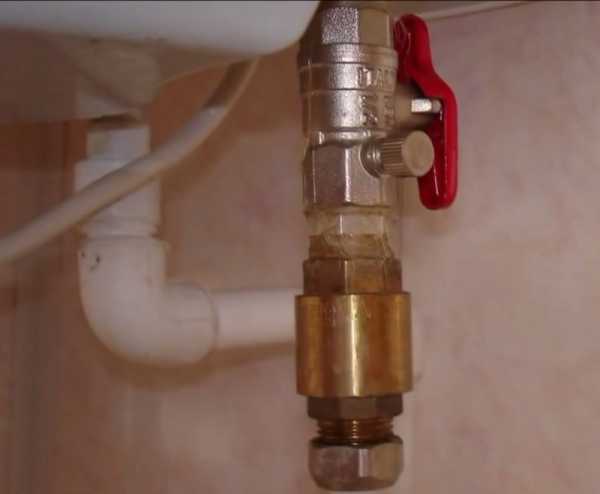

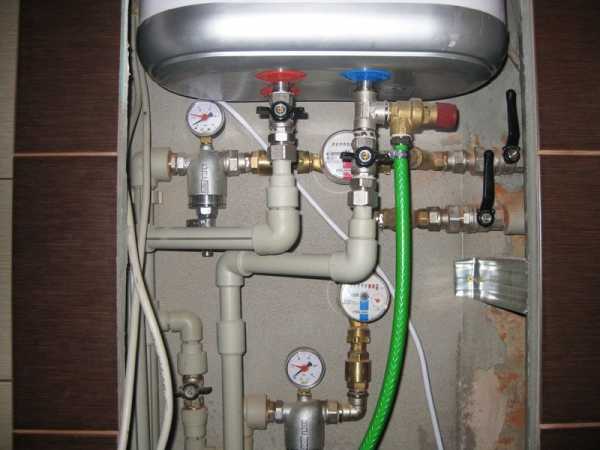

на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;

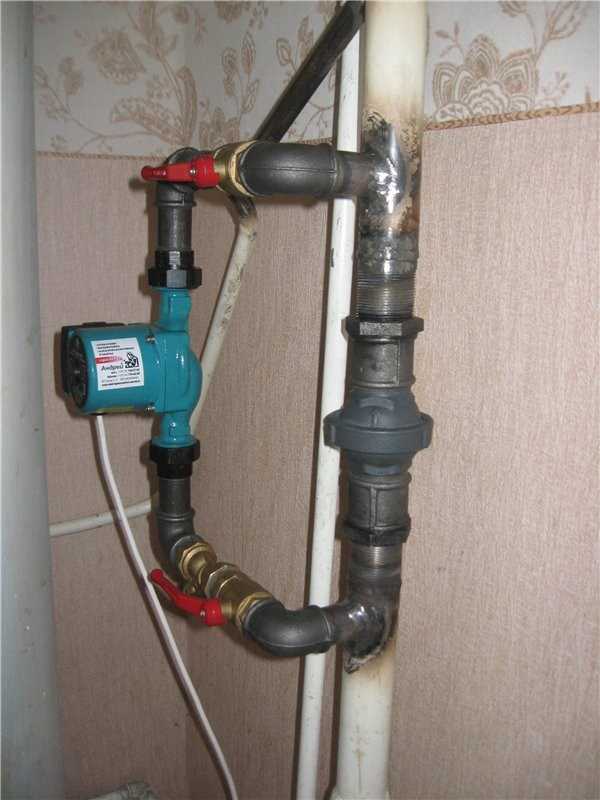

в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощ

www.cok24.ru

Клапан обратный горизонтальный беспружинный 1 лепестковый применение. Обратный клапан для воды: видео

Правильная эксплуатация трубопровода зависит от того под каким направлением происходит течение воды в устройстве. Для того, чтобы водопровод был исправным его обязательно оснастить вспомогательным устройством, в нашем случае помощником послужит обратный клапан для воды. В этой статье мы рассмотрим подробности выбора и установки этих незаменимых механизмов и рассмотрим вопрос, как устройства проходят эксплуатацию.

В задачи всех видов водных клапанов относят упрощение сантехнических работ и защиту от перепадов давления в трубопроводе, в частности если нарушена эксплуатация насоса. Помимо этого, каждый отдельный тип имеет еще и конкретные задачи, так как нужен в водопроводной магистрали. Встречается несколько разновидностей, которые делают обратный клапан для воды многофункциональным:

устройства с запорным механизмом подразделяют на шаровый дисковый, лепестковый, золотниковый;
разделяют по типу фиксации: межфланцевый, фланцевый, муфтовый;
по скорости перекрытия воды клапан бывает: захлопывающимся и плавным.

Каждый из вариантов имеет свои индивидуальные особенности, которые важно учитывать при покупке.

Итак, шаровый клапан представляет собой шариковый пружинный механизм. Дисковый тип клапана содержит в своем строении специальный диск. Обе эти конструкции способны работать с максимально высоким давлением воды, которое допустимо для полипропиленовых трубопроводов в домашних условиях. Часто подобная конструкция устанавливается после насоса от скважины или другого источника. Посмотрите на фото, как выглядит приспособление.

Лепестковое приспособление способно эксплуатироваться исключительно в трубах с низким давлением, для золотниковых вариантов характерна конструкция золотника, которая и является основным рабочим элементом. Все эти устройства изготавливаются из латуни или полипропилена, в основном они устанавливаются до и после счетчика.

Межфланцевый обратный клапан для воды устанавливается в домашние трубопроводы строго по устаревшей технологии, в то время, когда фланцевые и муфтовые варианты крепятся болтами или имеют резьбы для нормальной фиксации. При необходимости может применяться и шариковый рабочий пружинный механиизм.

Захлопывающийся механизм срабатывает моментально при поступлении воды, а плавный работает несколько медленнее, но при этом выдерживает более длительный срок службы. Фото подскажет как работает механизм.

Каждый из типов обратных устройств может применяться как для водопроводного насоса, так и для целей помещения в рабочую магистраль трубопровода. При этом все клапаны имеют отдельные функциональные особенности и фиксируются за пределами счетчика.

Внимание! Не допускайте использование в доме контролирующих установок бывшего употребления, а также до тех пор, пока не будет изучено устройство обратного клапана. Эти характеристики должны быть проверены на месте приобретения.

Функциональные способности обратных клапанов

Клапан обратный поворотный и другие типы служат своего рода предохранителем водопроводных конструкций от перепадов давления и гидроударов, следствием которых становится внезапная остановка насоса. Благодаря этому продуманному устройству все трубы теперь в безопасности, так как в них налажены частично автоматизированные процессы. В частности, сосредоточены в использовании межфланцевый и шаровый вариант, так как они уже давно доказали свою эффективность перед потребителями.

Подобная защитная конструкция обладает следующими функциями:

защищает ваши бытовые условия от затопления, особенно если происходит усиление обратного потока воды, разумеется если приспособление правильно установлено после счетчика;
если устанавливается клапан обратный поворотный в канализационную магистраль, это обеспечивает отсутствие неприятного запаха, особенно если конструкция не эксплуатируется длительное время;
не позволяет в трубопровод попадать различного рода загрязнениям, если наблюдается их пропуск от насоса.

При обустройстве многоквартирных домов специалисты рекомендуют устанавливать обратные клапана в нижних этажах, где расположены трубопроводы, так как это снижает риск затопления квартир. Популярностью при таких обстоятельствах пользуется межфланцевый прибор.

Выбор устройства для обслуживания домашнего трубопровода

При покупке защитного механизма для монтажа в водопроводе, следуют руководствоваться несколькими параметрами, тогда установка будет радовать своими эксплуатационными особенностями хозяина. Предлагаем вашему вниманию несколько простых правил.

Перед покупкой изучите особенности конструкции и соединительного элемента клапана. Важно полное соответствие диаметру на трубопроводе. В современных домашних условиях все стараются использовать муфтовые варианты, так как именно путем соединения собирается большинство водопроводных систем.
Проанализируйте принцип работы обратного клапана. Если сами в этом не разбираетесь уточните у продавца или имеющейся документации к изделию, если оно фирменное. При наблюдении некоторых нарушений или неисправностей откажитесь от покупки.
Если появилось требование купить межфланцевый, фланцевый или шаровый механизм для насоса или других технических целей обязательно сопоставьте их возможности с особенностями среды, в которую они будут закреплены.
Материал изготовления должен быть выбран, опираясь на технические характеристики водопровода: пластиковый подойдет для полипропиленовых конструкций. Если обратный клапан необходим для горячего трубопровода, лучше выбрать приспособление из прочного металла, так как многие пропиленовые конструкции не выдерживают высокие температуры.
Отличной альтернативой для всех непрочных конструкций считаются именно латунные изделия. Они обладают высокой защитой от механических и температурных деформаций, а также в конструкции имеют шариковый способ действия (не во всех моделях).

Внимание! Все конструкции защиты от гидроударов в трубопроводе нужно приобретать разумно, учитывая не только правила подбора, но и ряд функциональных особенностей.

Установка обратного клапана в основную магистраль

Установка обратного водного клапана на трубопровод в доме производится после насоса (если он присутствует) и после . Стоит отметить, что тактика монтажа во многом зависит от того, какой тип конструкции был вами подобран. Ознакомьтесь с принципом установки клапанов в фото.

Обязательным элементом оснащения автономных водопроводных систем на дачах и в загородных домах является обратный клапан. Именно такое техническое устройство, которое может иметь различное конструктивное исполнение, обеспечивает движение жидкости по трубопроводу в требуемом направлении. Обратные клапаны, устанавливаемые в системе автономного водоснабжения, надежно защищают ее от последствий неш

www.cok24.ru

80 фото и описание устрйотсва

Обратным клапаном называется разновидность запорной арматуры, основная задача которой сводится к тому, чтобы пропускать жидкость лишь в одном направлении. Благодаря указанному свойству их с успехом применяют при организации системы водоснабжения. Например, обратный клапан для насоса не допускает возвращения в скважину или колодец уже поднятой по трубе воды.

Еще одним плюсом устройства оказывается способность поддержания должного уровня воды в системе ее подачи. При открытии крана отсутствует необходимость ждать вытеснения воздуха, вода подается моментально. Подробнее об этом техническом элементе пойдет речь ниже.

Устройство и принцип работы

Изделие имеет металлический корпус, его можно разобрать на две части, снабженные резьбовой нарезкой. Помимо этого, имеется затвор, выполненный из пластика или металла. Он снабжен резиновой прокладкой и пружиной, которая его подпирает.

Принцип работы достаточно прост. При движении жидкости по трубопроводу, на котором установлен клапан, ее напора оказывается достаточно для того, чтобы отжать пружину, открыв тем самым затвор. Когда подача приостанавливается, напор в системе существенно падает, и пружина возвращает затвор на место, предотвращая обратный ток.

На затвор давит и жидкость, находящаяся в системе после клапана. Таким образом осуществляется полный ход работы.

Разновидности

Оснований, по которым можно классифицировать все клапаны, несколько. А именно: конструкционные особенности, материал, из которого они изготовлены, способ установки и размер.

Конструкционные особенности

Запирающий элемент может быть шарового, подъемного, поворотного и межфланцевого типа. В первом затвор представлен шаром, который подперт пружиной и сдвигается только под давлением жидкости, к примеру, воды. В подъемном устройстве затвор двигается вверх и вниз под действием напора.

По сути устройство с подъемным затвором являет собой клапан обратного давления воды. Ее столб придавливает шток с закрывающей тарелкой, не допуская тем самым возвращения уже прокаченной воды.

Поворотный затвор работает как створка, открывающаяся при движении жидкости и возвращающаяся в исходное положение пружиной, когда давление жидкости в системе ослабевает.

Межфланцевые модели в свою очередь могут быть дисковыми и двустворчатыми. У последнего, судя по названию, затвор представлен двумя створками, которые складываются при прохождении жидкости по системе и сходятся вместе при прекращении подачи.

Дисковый затвор двигается вдоль собственной оси при напоре и возвращается на место, перекрывая подачу, при его отсутствии.

Материал изготовления

Латунные изделия считаются надежными, устойчивыми к долгому воздействию жесткой воды и коррозии. Они пользуются большим спросом. Чугунные модели применяют крайне редко, в основном, для трубопроводов с большим диаметром, поскольку материал подвержен коррозии.

Клапаны из нержавеющей стали практически не имеют нареканий, однако их стоимость достаточно высока. Возможен вариант, когда разные части устройства изготовлены из разных материалов. Прежде чем приобрести требуемый товар, имеет смысл разузнать у продавца информацию по поводу материала.

Способ установки

Крепятся устройства при помощи муфт – переходников с резьбовым соединением. Диаметры обратных клапанов для воды могут быть различны: от 15 до 200 мм, поэтому размеры муфт подбираются с учетом конкретных условий.

Еще один вид крепления – при помощи фланца. Такой вариант применяют преимущественно для чугунных запирающих арматур, устанавливаемых на крупные трубопроводы.

Межфланцевое крепление подразумевает размещение устройства между двумя скрепляющимися друг с другом болтами фланцами.

Размер

Выделяют стандартные, миниатюрные и большие модели. Стандартные считаются самыми ходовыми, используют их для большинства трубопроводов. Миниатюрные устройства идут в ход, когда нет возможности установить стандартную модель.

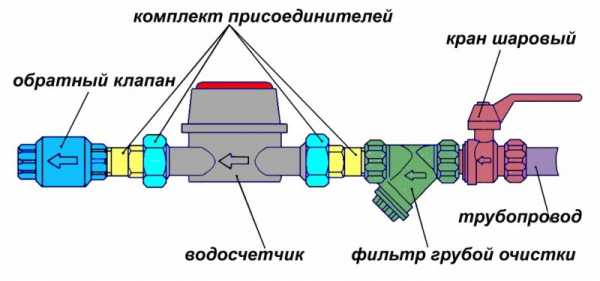

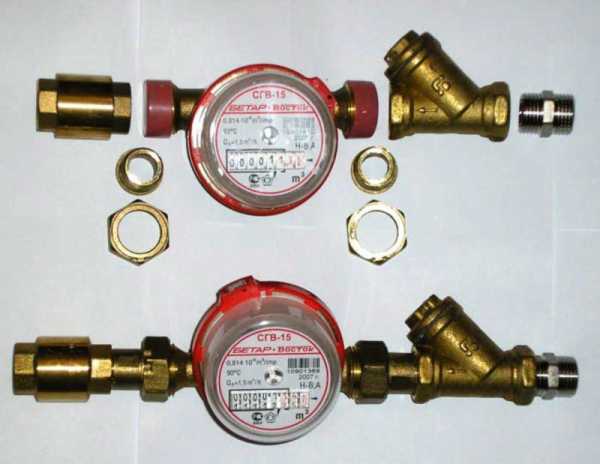

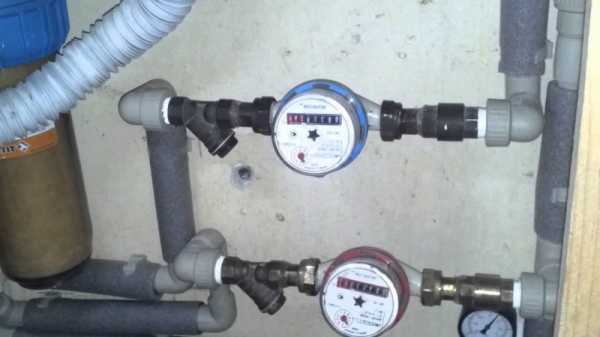

Преимущественно это обратные клапаны для счетчика воды, устанавливаемые на выходе. Основное их предназначение – не допустить движения воды через счетчик в противоположном направлении. Большие клапаны ставят там, где трубопроводы имеют общественное или промышленное назначение.

Место установки

Чтобы ответить на вопрос о том, как правильно установить обратный клапан, сначала нужно выяснить его будущее месторасположение. Одним из них является выход из погружного насоса, который размещен в скважине.

При отключении насоса, установленная деталь не позволит воде стекать через него обратно в скважину. Другой вариант – на конце водозаборной трубы поверхностного насоса или станции.

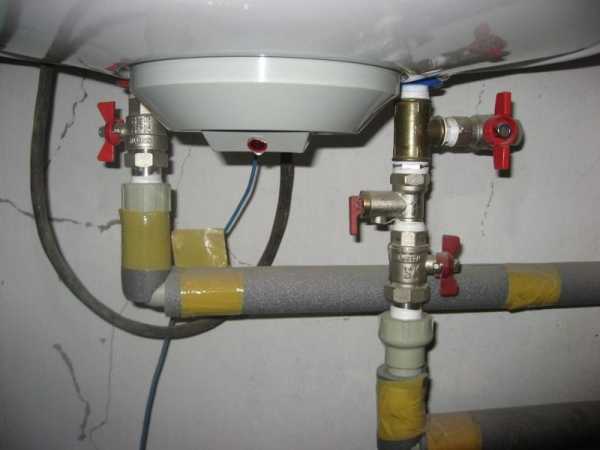

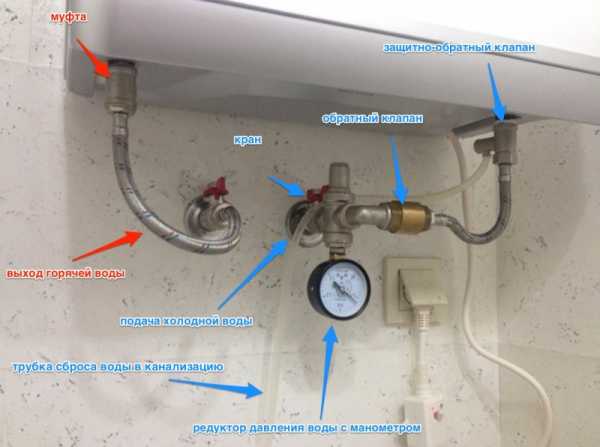

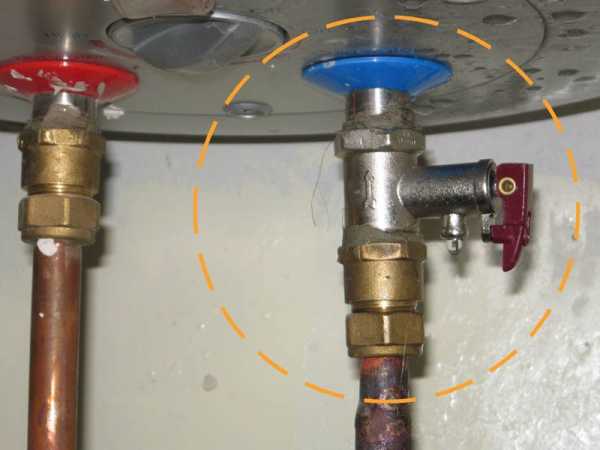

Помимо насосов установку производят на трубе подачи воды в нагревательный бойлер. Также необходим монтаж обратных клапанов в контурах системы отопления дома, особенно если их несколько и давление теплоносителя в них разное.

Кроме того, при различии показателей мощности у насосов более сильный способен продавить теплоноситель из одного контура в другой, где стоит устройство меньшей мощности.

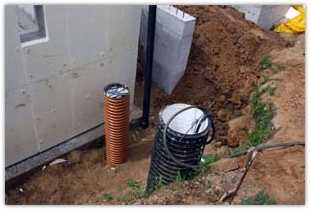

Система канализации также требует установки рассматриваемого элемента, чтобы предотвратить обратное движение стоков. При наличии инструмента и элементарных сантехнических навыков смонтировать клапан не составит труда. Главное правило – соблюсти направление движения жидкости через клапан, которое указывается на его корпусе в виде стрелки.

Применение обратного клапана оказывается необходимым тогда, когда идет речь о предотвращении опасной аварийной ситуации. Системы отопления и водоснабжения в частном доме относятся к числу тех систем, которые как раз и нуждаются в монтаже этого полезного элемента.

Фото обратных клапанов на воду

Также рекомендуем посетить:

mojdominfo.ru

Обратный клапан для воды | Добродушный Сантехник

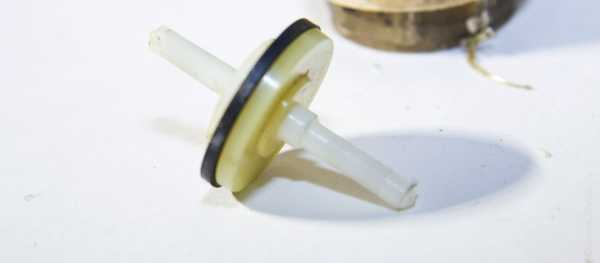

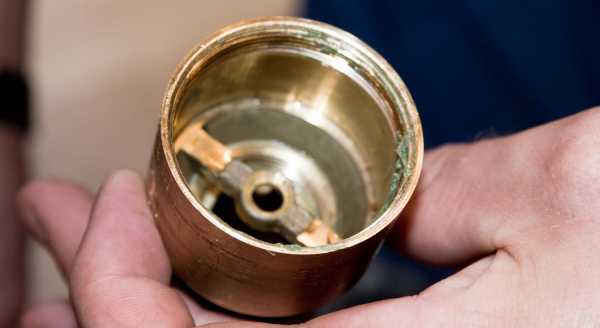

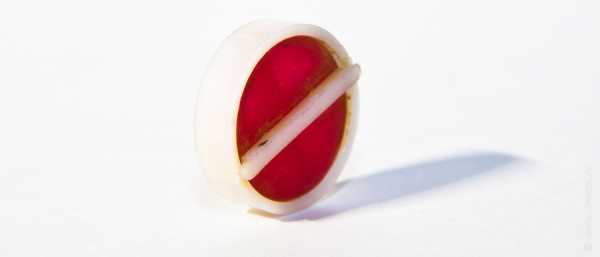

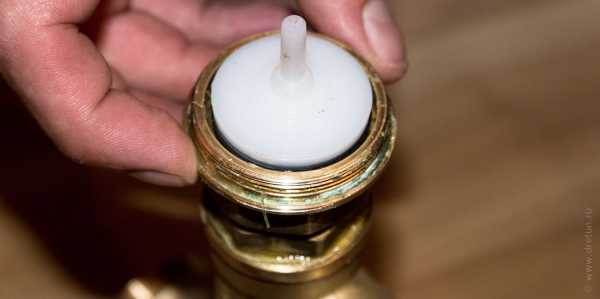

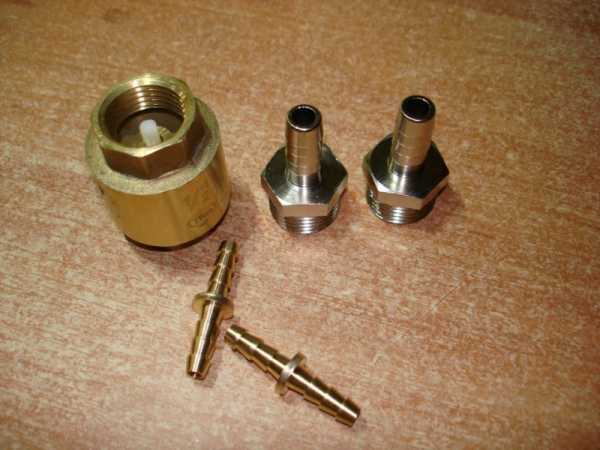

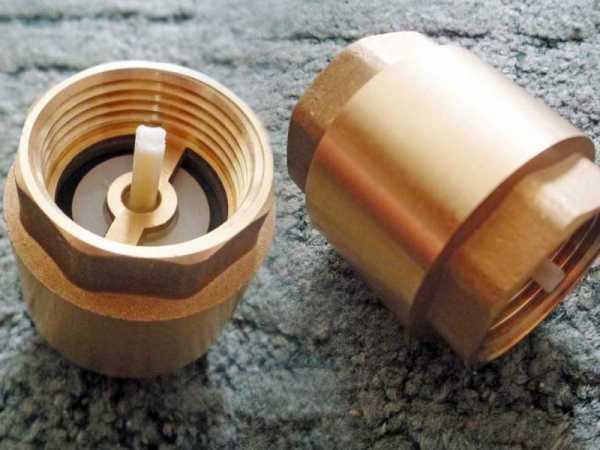

Клапаны бывают с металлическим и пластиковыми затворами.

С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.

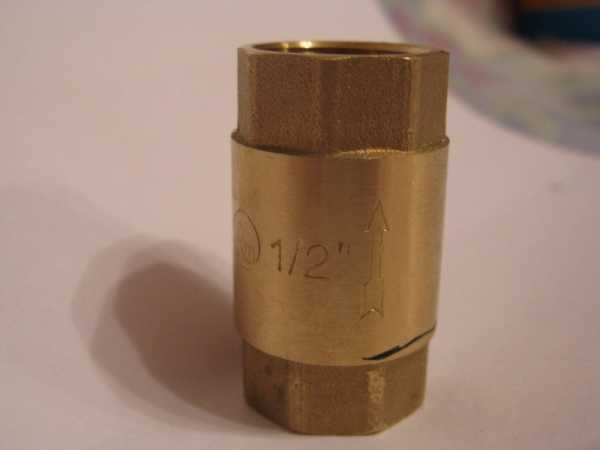

Будет полезным знать, что если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.

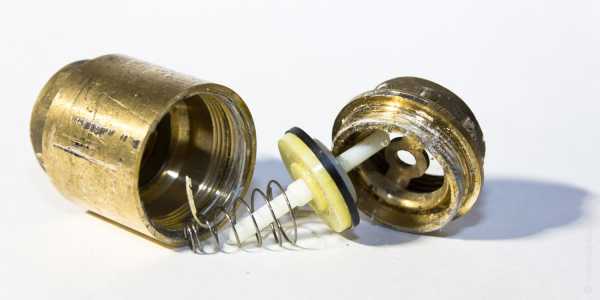

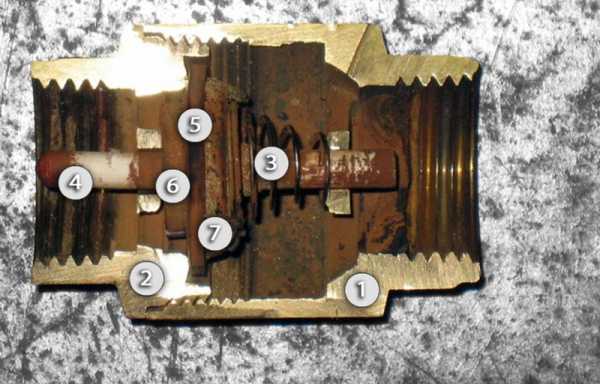

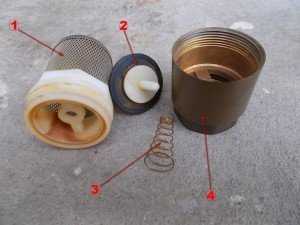

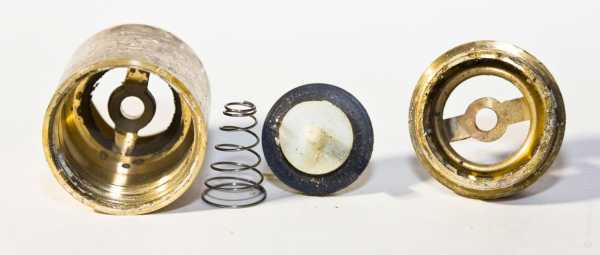

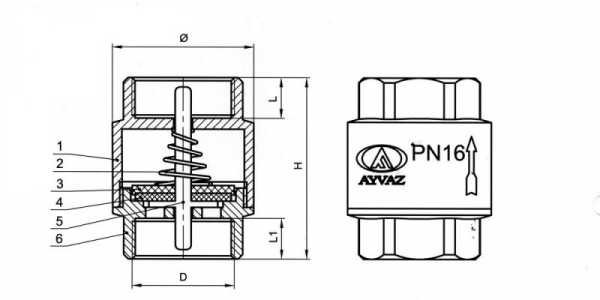

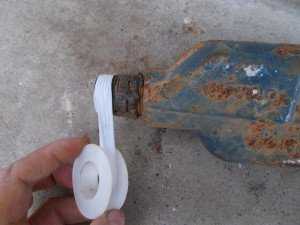

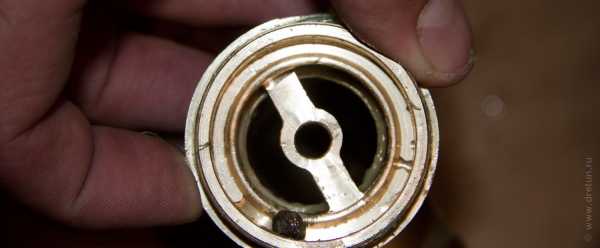

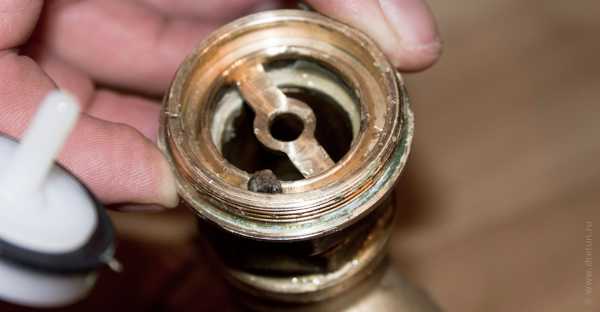

Корпус клапана собрана собран из двух частей на резьбе с герметиком.

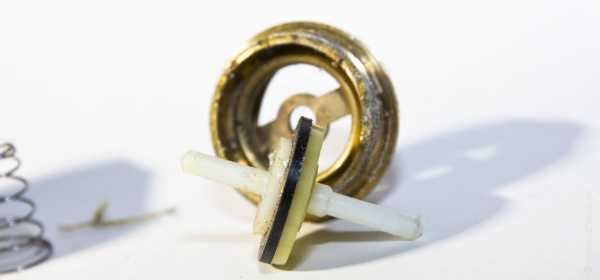

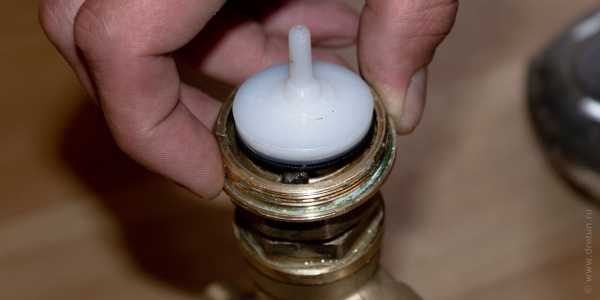

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина.

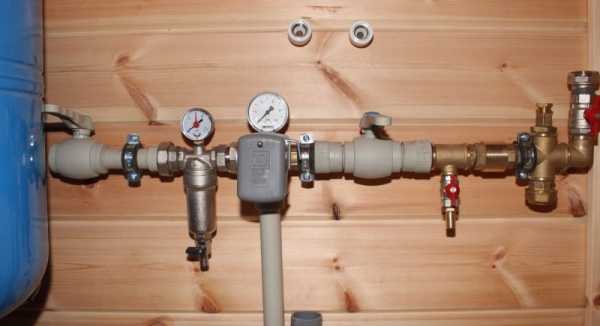

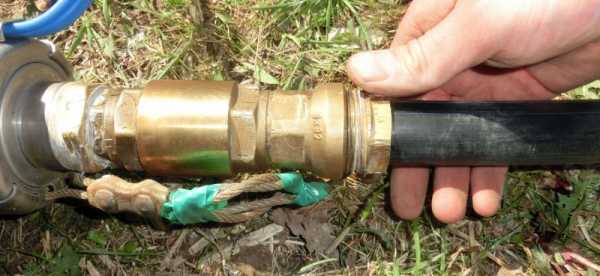

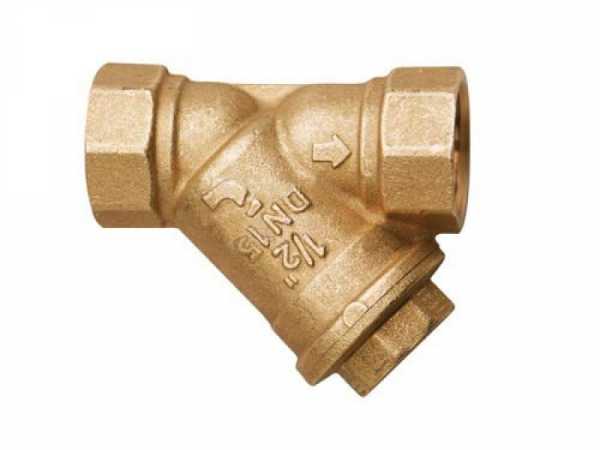

Если вода забирается из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.

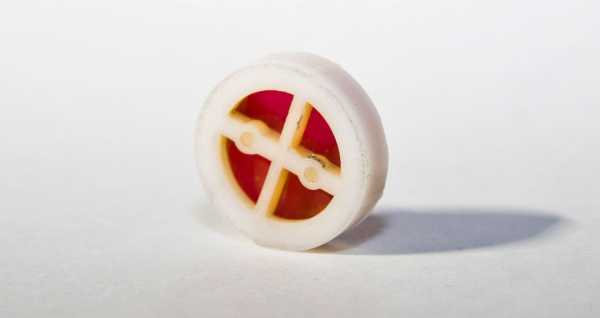

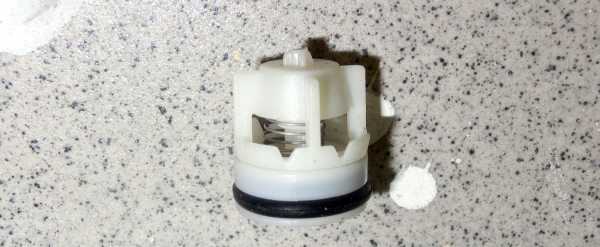

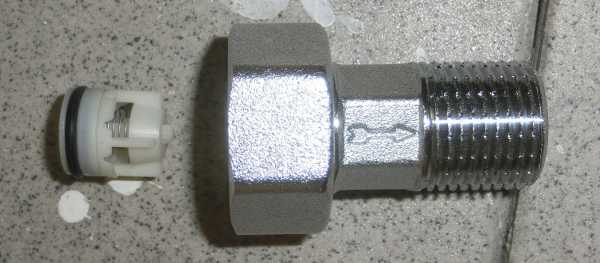

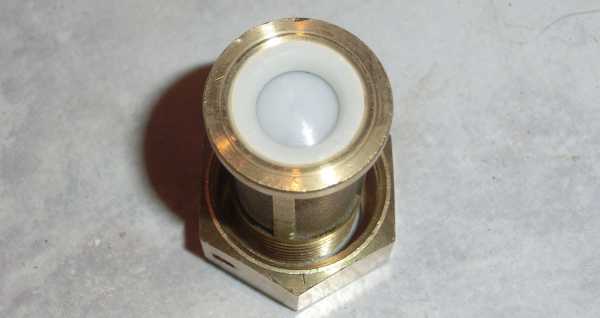

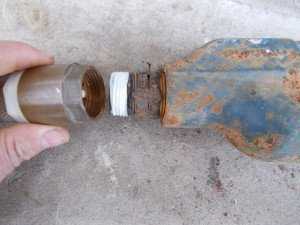

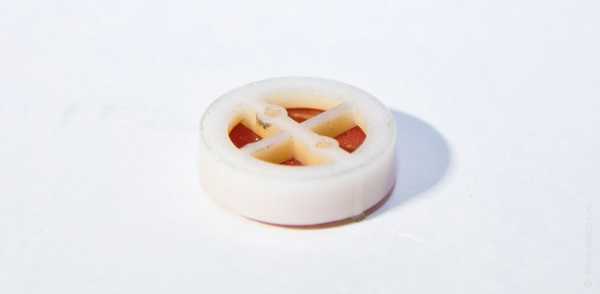

Существуют так же совсем маленькие обратные клапаны, которые вставляются в полусгон счётчиков. Это может быть полезным если нет места для установки отдельного клапана.

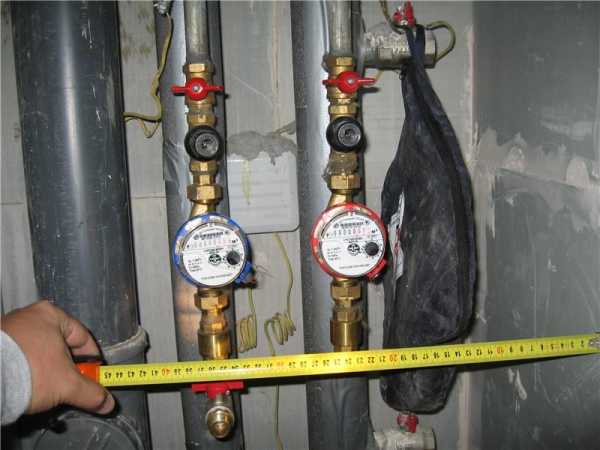

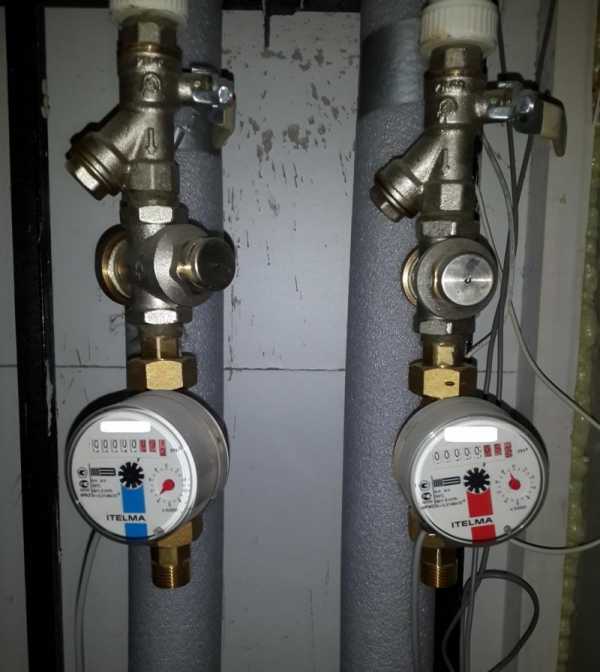

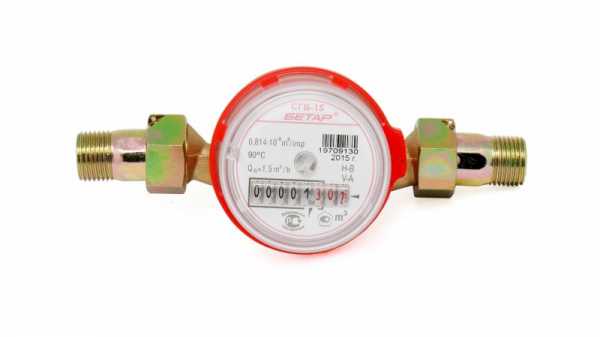

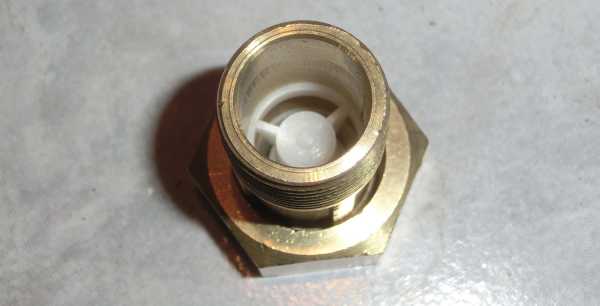

Есть совсем маленькие обратные клапаны, которые ставятся в корпус счётчика на выходе. Такой клапан ввиду своей конструкции, имеет слишком сильное сопротивление.

Если вы его установите, давление в системе может значительно упасть, а если оно и так слабое, то вода может вовсе перестать идти.
Посмотрите на эти фото ниже и избегайте установки подобных устройств.

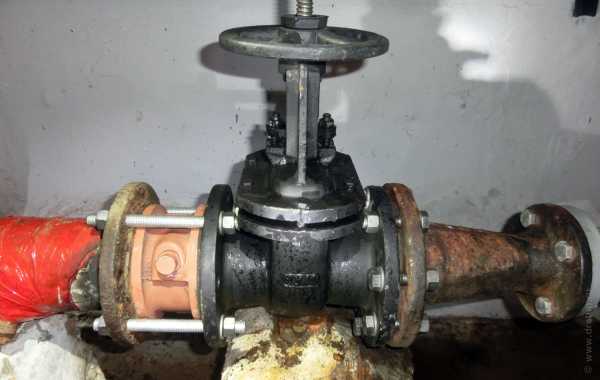

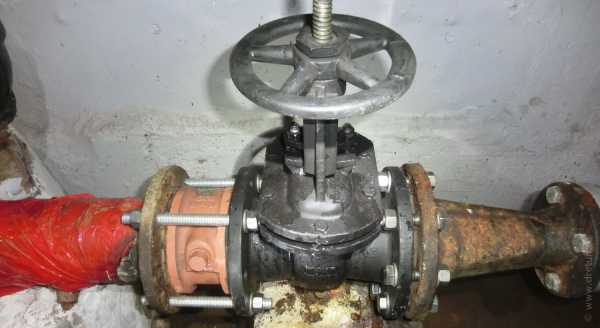

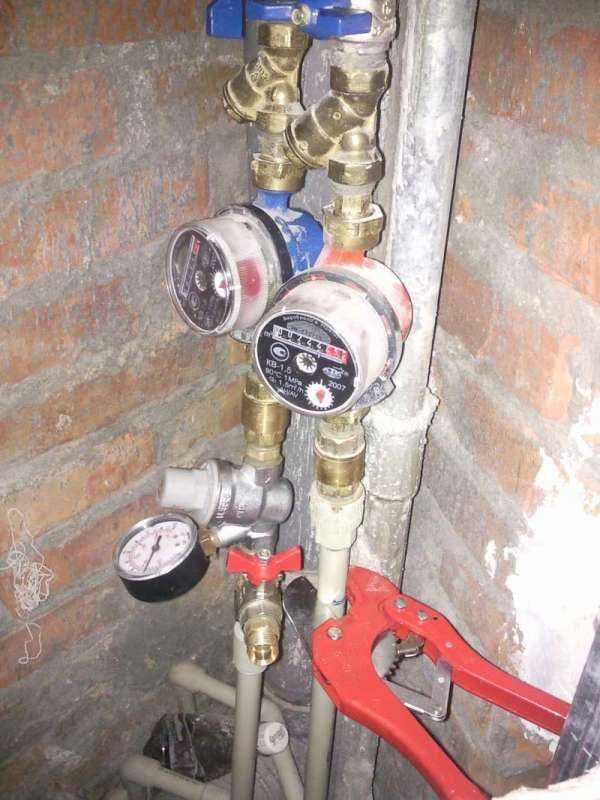

Чугунные обратные клапаны, установленные в водомерных узлах.

Не понимаю их смысла, ибо они почти не работают сразу после установки.

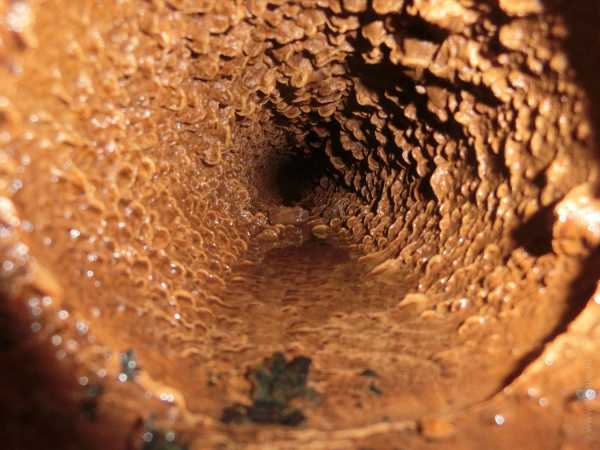

Старый трубопровод:

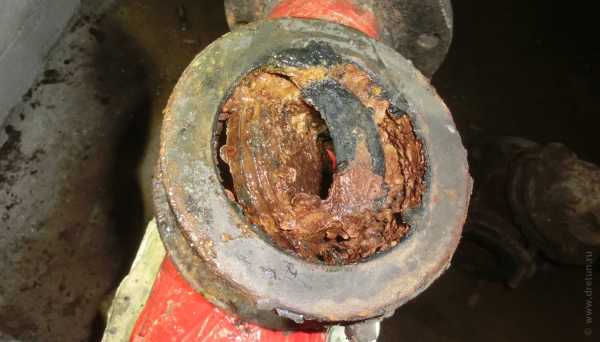

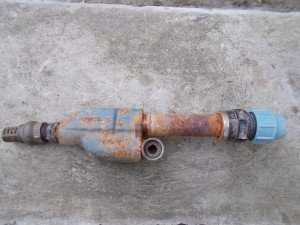

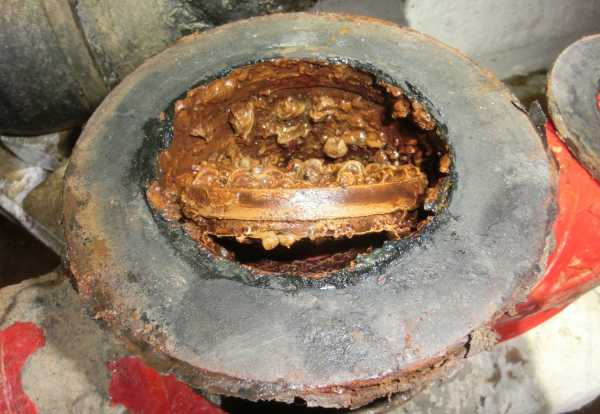

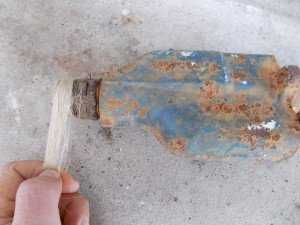

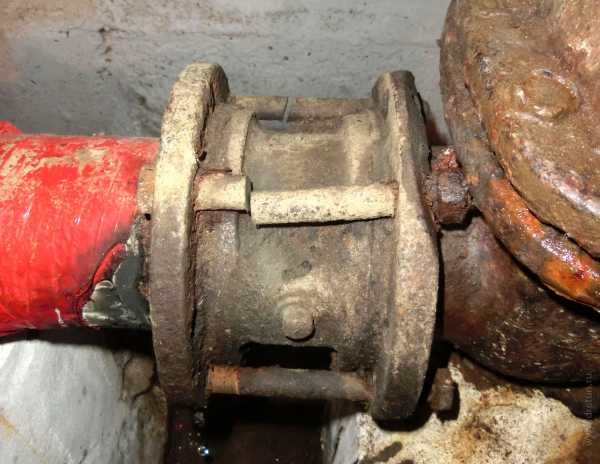

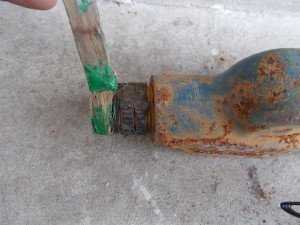

И старый чугунный обратный клапан:

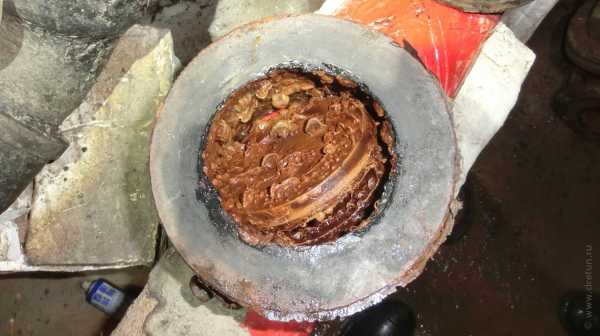

Выполнять свою функцию он конечно же не в состоянии:

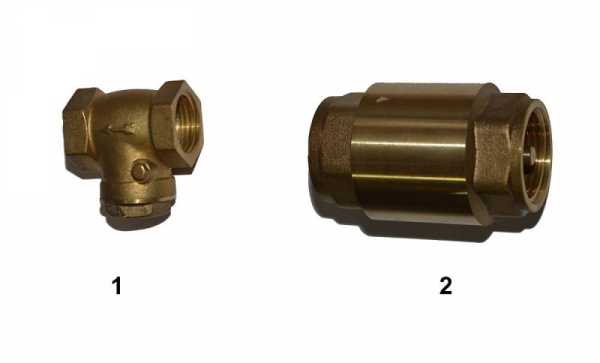

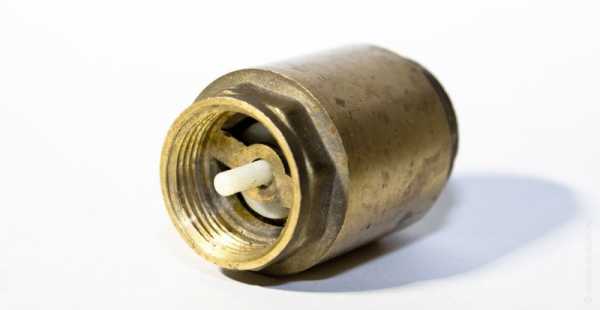

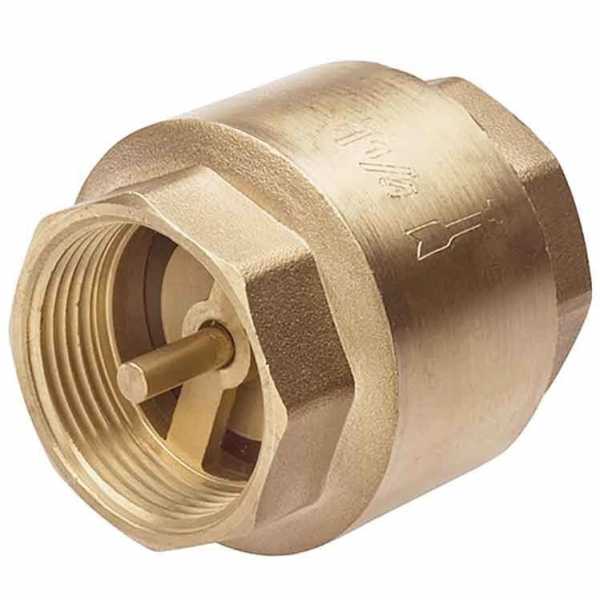

Другие, современные обратные клапаны:

dretun.ru

Разновидности обратных клапанов для воды

Под естественным использованием трубопроводов имеется в виду течение струи воды в одном направлении.

Для того чтобы предотвратить появление возвратного потока используют обратные клапаны, которые имеют хорошую пропускную способность в одну сторону и работают автоматически.

Возвратные клапаны применяются для работы нескольких насосов единовременно, для организации их в единую обособленную сеть.

Разновидности возвратных клапанов

По своему устройству и предназначению возвратные клапаны для воды подразделяются на виды:

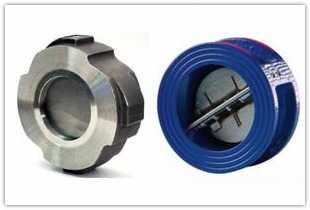

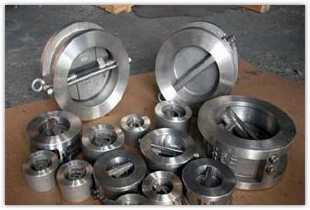

Клапан межфланцевый пружинный, дисковый, двухстворчатый

Наиболее миниатюрная конструкция среди остальных видов — пружинный дисковый клапан, затвором которого служит пластина с пружинным элементом.

Когда клапан находится в рабочем состоянии, то диск под напором воды отжимается, благодаря чему достигается легкий проток воды.

Когда происходит снижение давления, пружина придавливает диск к седлу, загораживая отверстие протока воды.

Диапазонный размер обратных клапанов — от пятнадцати до двухсот миллиметров.

В сложных гидросистемах, когда происходит остановка насоса, возможен гидроудар, способный нанести повреждения всей системе.

В таких системах употребляются двухстворчатые клапаны, а в крупных и сложных системах они устанавливаются с амортизаторами для ослабления гидроудара.

В них запорный диск под влиянием потока воды складывается пополам. Возвратный поток вернет диск в отправное состояние, придавливая его к седлу. Диапазонный размер составляет от пятидесяти до семисот миллиметров, как видите, это намного больше, чем у пружинных клапанов.

Главным преимуществом межфланцевого обратного клапана являются меньшие размеры и вес клапана. В их устройстве наличествуют фланцы для прикрепления к трубопроводу.

За счет этого вес уменьшается в пять раз, а длина от шести до восьми раз, если сравнивать со стандартным возвратным клапаном такого же диаметра.

Плюсы: легкость монтажа и использования, можно ставить на горизонтальных и вертикальных участках трубопровода.

Минусы: нужен глубокий демонтаж для осуществления ремонта.

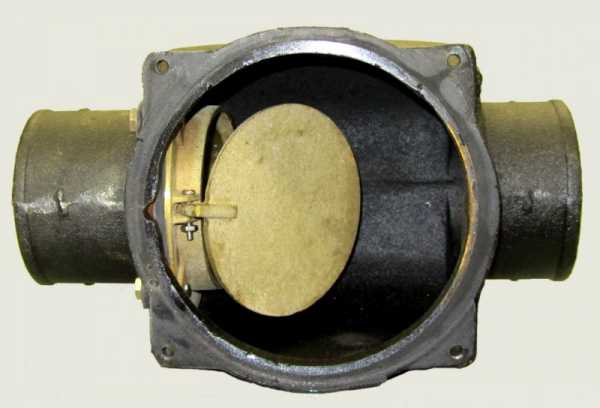

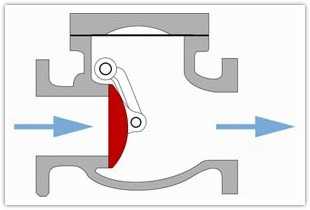

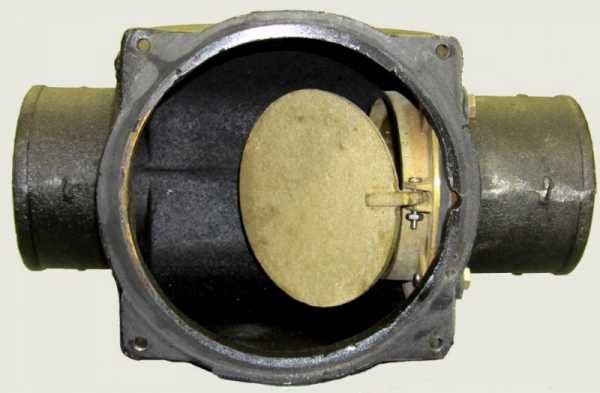

Клапан возвратный, поворотный или лепестковый

В данном устройстве запорным элементом принято считать золотник.

Ось разворота золотника располагается немного выше проходного отверстия. Под воздействием напора воды золотник запрокидывается и не мешает прохождению воды.

При снижении давления воды ниже возможного предела золотник выпадает и закрывает проходной канал.

В обратных клапанах значительного диаметра происходит сильнейший удар золотника о седло, он приводит к стремительному выходу устройства из строя.

При эксплуатации это спровоцирует возникновение гидроудара при срабатывании обратного клапана.

Посему поворотные обратные клапаны подразделены по своим свойствам на две группы:

Простые – такие клапаны могут быть диаметром до четырехсот миллиметров. Применяются в системах с ударными явлениями, они не смогут всерьез повлиять на работу гидросистемы и клапана.
Безударные – это клапаны с конструкциями, определяющими мягкое приземление золотника на седло.

Плюсами поворотного клапана являются: обеспечение работы в системе большого размера и низкая восприимчивость к загрязнению среды.

Этот клапан поставлен в аэродинамической трубе NASA, диаметр которой составляет семь метров.

Недостаток – это необходимость употребления демпфера в клапанах значительно большего диаметра.

Обратный шаровой клапан

Принципы работы возвратного шарового клапана схожи по действию с межфланцевым пружинным дисковым клапаном.

Запорным элементом в клапане считается шар с пружиной, придавливающей его к седлу. Шаровые возвратные клапаны используют в системах с трубами малого диаметра, в основном они нашли применение в сантехнике.

Клапан возвратный шаровый проигрывает пружинному дисковому клапану по своим размерам.

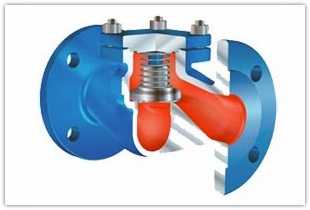

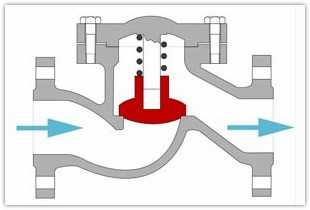

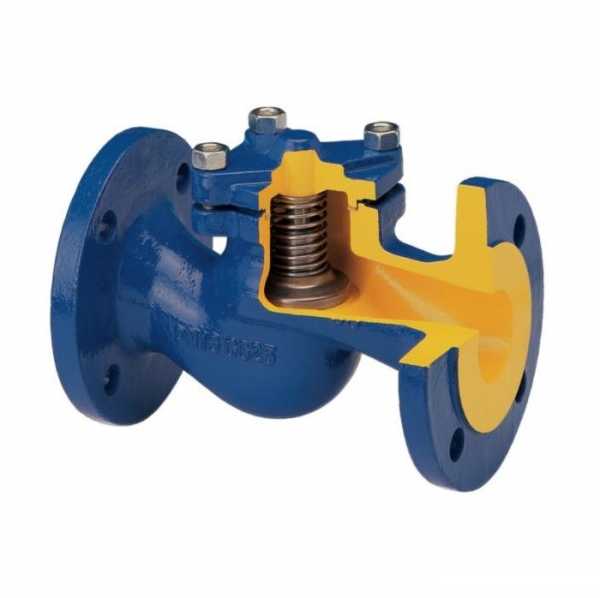

Обратный подъемный клапан

В возвратном подъемном клапане запорным элементом является подъемный золотник.

Под воздействием напора воды золотник поднимается, выпуская поток.

При уменьшении давления золотник спускается на седло, мешая возвратному движению потока.

Такие клапаны ставятся лишь на горизонтальных участках трубопроводов. Непременным условием является вертикальное положение оси клапана.

Главный плюс возвратного подъемного клапана – это возможность ремонта без необходимости монтажа всего клапана.

Минус – это большая восприимчивость к загрязненной среде.

Клапаны подразделяются на четыре группы.

Крепление приваркой. Возвратный клапан укрепляется к трубопроводу сваркой. Используется для работы в агрессивных средах.
Фланцевое крепление. Возвратный клапан объединяется с трубопроводом через фланцы с уплотнителем.
Муфтовое крепление. Возвратный клапан прикрепляется к трубопроводу с помощью резьбовой муфты. Используется в системах малого диаметра.
Межфланцевое крепление. Возвратный клапан не имеет своего собственного крепежного узла. Зажимается между фланцами трубопровода. Используется на участках с ограничением по величинам.

Место установки клапана

Обратные клапаны для воды ставят в квартирах с центральной водоснабжающей системой.

При неожиданном подъёме напора горячей воды она сквозь смеситель сможет выйти в трубопровод с холодной водой. Дабы предупредить такую ситуацию, ставят обратные клапаны.

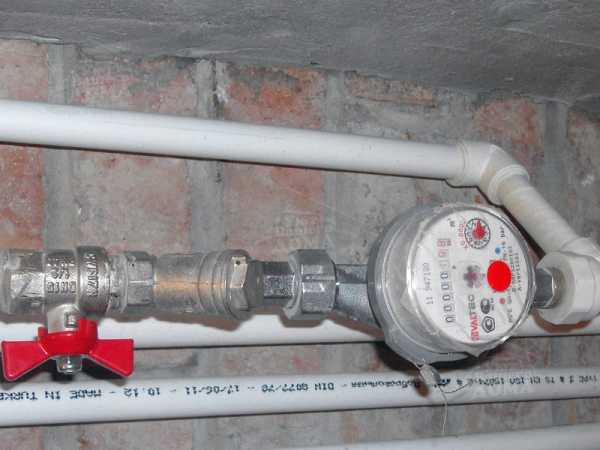

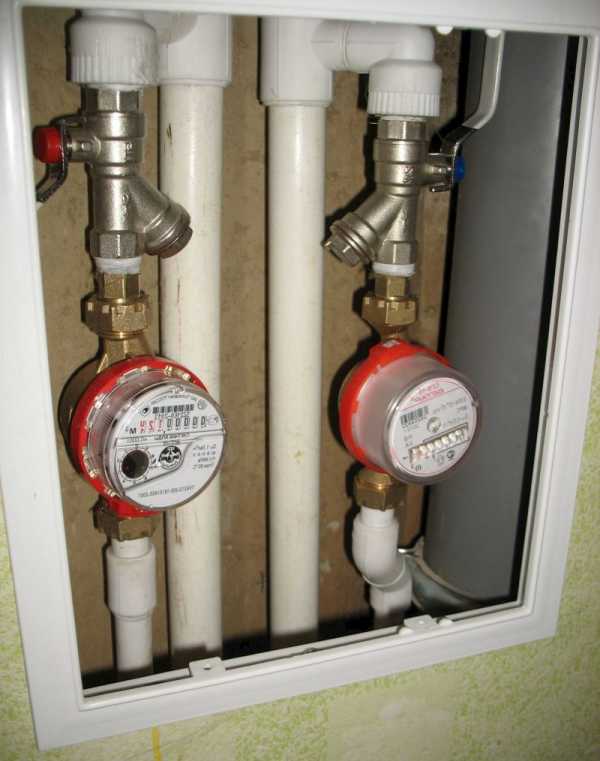

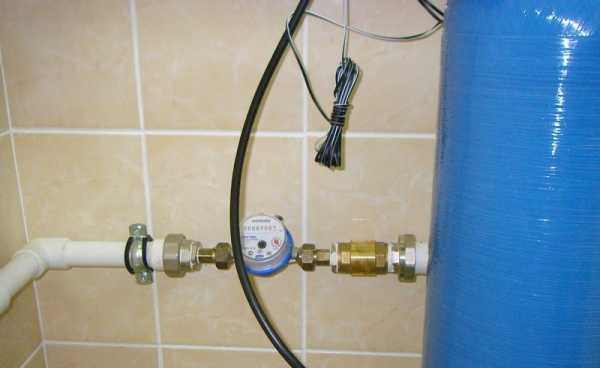

Так же для счетчиков воды неплохо поставить возвратный клапан. Он защитит счетчик от гидроударов, возникающих в системе при работе неисправных сантехнических приборов. Несомненно, это благоприятно скажется на его сроке службы. Его нужно ставить чуть дальше после приборов учета.

В жилье с независимым отоплением используют насосы для подачи воды в отопительную систему.

Перед насосом непременно нужно поставить клапан возвратного хода воды.

Он обращает сток воды из трубопровода при застопоривании насоса, а значит, необходимость заполнять систему водой при последующем включении насоса сразу исчезает.

Поставка воды потребителю осуществляется без каких-либо перебоев. За насосом ставятся обратные клапаны с подпружиненными дисками.

Для продолжительной и безукоризненной работы их лучше ставить вертикально.

При независимом водоснабжении используются скважинные погружные насосы. Возвратный клапан также нужен для предупреждения слива воды при застопоривании насоса.

Сливающаяся вода поворачивает колесо насоса в противоположном направлении, а это весьма нежелательно.

Возвратный клапан ставится перед насосом, на каждой насосной станции. Поскольку клапан стоит в погруженном состоянии, следует изготавливать его из антикоррозионных материалов, таких как бронза, латунь, нержавеющая сталь. Это помогает избежать появления коррозии или ржавчины.

Как произвести верный выбор?

Для любой гидросистемы нужно подобрать возвратный клапан для воды, наиболее удобный для работы в показанных условиях. Нужно обращать внимание на номинальное давление в системе, установочным величинам и способам прикрепления.

В отопительные системы с металлическими трубами стоит установить поворотный возвратный клапан, т. к. при устойчивой циркуляции воды случаются ее загрязнения. Поворотные обратные клапаны нечувствительны к различным загрязнениям.

При использовании пластиковых труб современного образца загрязнения будут минимальны, в отличие от тех случаев, когда используются железные трубы. А потому появляется смысл в использовании пружинного дискового возвратного клапана.

По водопроводу вода проходит очищенная, если у вас трубы с небольшим диаметром. В данном случае оптимальным выбором будет шаровый возвратный клапан с муфтовым креплением.

Установка в трубопроводе

Различие в методах установки оборотных клапанов состоит в их креплении.

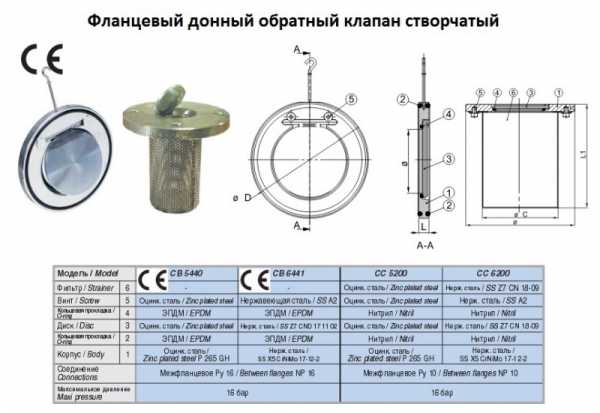

Максимально быстрая установка – межфланцевая. При присутствии двух фланцев в системе клапан ставится между ними и сквозь уплотнительные прокладки сжимается этими фланцами.

Если используются современные металлопластиковые трубы, то загрязнения будут минимальными, поэтому может быть установлен пружинный дисковый обратный клапан.

Межфланцевый дисковый возвратный клапан нужно сориентировать лишь по линии потока воды.

В насосных установках используют обратные клапаны, имеющие фланцевые крепления. В процессе установки их крепят к фланцам трубопровода с помощью уплотнительных прокладок.

Во время установки подъемного обратного клапана нужно наблюдать за тем, чтобы ось золотника оставалась в вертикальном положении. Обратный поворотный клапан имеет ось поворота «захлопки», которую следует расположить выше, чем ось находится потока.

Если вы устанавливаете на водопровод обратный клапан с муфтовым креплением, то вам необходимо будет навернуть на трубы клапан через уплотняющие муфты. Данный вид крепления оптимален для жилых помещений.

При установке обратного клапана следует внимательно наблюдать за направлением потока на трассе. В корпусе клапана это направление обозначается при помощи стрелки.

Резюмируя вышесказанное, следует отметить, что потребитель может выбирать среди большого ассортимента обратных клапанов, которые различаются по виду крепления, типу, размеру и способу срабатывания.

При выборе обратного клапана необходимо обращать внимание на следующие параметры: номинальный уровень давления в системе, действующий вариант крепления на трубопроводе, номинальный размер проходного диаметра, место предполагаемой установки, уровень загрязнения проходящего потока.

После того как вы взвешенно проанализируете перечисленные параметры, выбрать обратный клапан не составит никакого труда.

Клапан обратный для воды | Новости в строительстве

Автономное водоснабжение дома подразумевает установку водонасосной станции в колодец или в другом источнике для забора питьевой воды.Клапан обратный для воды выполняет важные функции в работе гидрофора (водонасосной станции) по водоснабжению дома.Существуют разные конструкции обратных клапанов для гидрофора и некоторые из них мы рассмотрим в сегодняшней статье.

Обратный клапан для воды выполняет простую но очень важную функцию в работе гидронасосной станции.Для успешной работы гидронасосной станции создается давление внутри водопровода с помощью электродвигателя,который нагнетает воздух в специальную емкость-ресивер.Для того чтобы вода из системы под давлением не ушла обратно в колодец или в скважину,устанавливается обратный клапан.Чем качественнее установка обратного клапана и сам обратный клапан,тем стабильнее и экономнее работает водонасосная станция.Обратный клапан бывает разборной конструкции и не разборной.Рассмотрим эти конструкции по подробнее.

Фото-1.Разборный пружинный обратный клапан.

Данная конструкция пружинного разборного обратного клапана для воды позволяет заменить вышедшие из строя детали,а также понять устройство обратного клапана.

Фото-2.Детали обратного клапана.

Конструкция обратного клапана состоит из металлического сетчатого фильтра-1,клапана-2, возвратной пружины-3 и корпуса -4.

Фото-3.Не разборный обратный клапан.

Устройство не разборного обратного клапана для воды точно такое же, как и для разборной модели.Просто корпус во время сборки спаивается вместе с сетчатым фильтром и после этого не возможно его разобрать.Во всяком случае я пробовал это сделать, но не смог.

Избегайте установки не качественных обратных клапанов.На фото-1 вы можете увидеть пример не качественного обратного клапана,который пропускает воду обратно в колодец из трубопровода автономного водоснабжения.Обратный клапан выполнен из пластмассы и он не перекрывает полностью доступ воды в обратном направление,не смотря на наличии возвратной пружины и металлического корпуса.

Эти два типа обратных клапанов ( смотри фото-1 и фото-3) снабжены металлическими сетчатыми фильтрами и устанавливаются строго на входе во всасывающую трубу трубопровода автономного водоснабжения.Для этого есть специальное устройство, которое продается вместе с гидрофором.

В случае когда обратный клапан для воды предусмотрен для установки не на входе всасывающей трубы а в другом месте,например перед насосом,тогда он не имеет сетчатого фильтра.

Фото-4.Обратный клапан без сетчатого фильтра.

Такой обратный клапан устанавливается правильно исходя из направления стрелки.Стрелка указывает на движущийся поток воды в трубопроводе.

Клапан обратный для воды и его правильная установка.

Правильная установка обратного клапана залог стабильной и долговременной работы насосной станции.Для правильной установки нужна герметизация стыковки обратного клапана и всасывающей трубы.Для обратных клапанов со встроенными сетчатыми фильтрами,стыковка с трубопроводом осуществляется через специальное устройство,которое все время находится под водой в колодец.

Фото-5.Устройство для стыковки обратного клапана с трубопроводом.

Обратный клапан устанавливается на входе этого устройства.

Фото-6.Герметизация стыковки с помощью фумленты

Использование фумленты позволит избегать потери давления и воды в системе автономного водоснабжения.

Фото-7.Установка обратного клапана для воды на фумленту.

Обратный клапан закручиваем на устройство с помощью гаечного ключа.

Клапан обратный для воды,установка и герметизация с помощью льна.

Для правильной герметизации стыковки,необходимо лен или фумленту наматывать на резьбу против часовой стрелки.Если вы используете лен для герметизации соединения,то необходимо использовать и обыкновенную краску.

Фото-8.Использование льна в качестве герметика.

Лен наматывают на резьбу против часовой стрелки,при этом его не должно быть слишком много.

Фото-9.Использование краски для герметичности соединения.

После того как краска высохнет,образуется герметичное и надежное соединение обратного клапана с резьбой специального устройства.

Фото-10.Соединение обратного клапана готово!

Таким образом обеспечивается надежное и герметичное соединение обратного клапана с трубопроводом.

stroivagon.ru

РубрикаРазное
