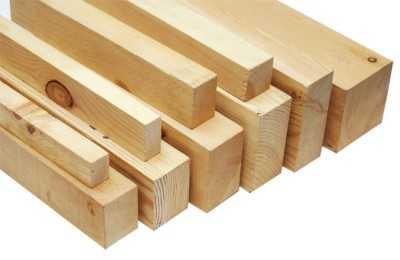

При строительстве «теремка» древесину заготавливают заранее: она должна иметь одинаковую плотность, структуру, прочие параметры. Чаще используется кругляк ели и шлифуется до требуемого состояния. Дело в том, что ель дешевле других пород дерева.

Реклама партнеров

Видео: Дачный деревянный туалет своими руками

Магазины по продаже биотуалетов в России

Похожие статьи

promtu.ru

Дачный туалет: проекты, схемы, чертежи фото

Проекты, чертежи и схемы дачного туалета

Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

К тому же по чертежу можно рассчитать количество необходимых материалов. Плюс, когда вы увидите, как будет выглядеть проект вашего дачного туалета на картинке, то сразу подберёте идеальное место для его возведения.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

1. туалетный домик с выгребной ямой,
2. биотуалет,
3. пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

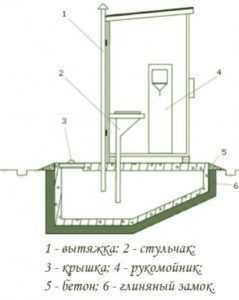

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

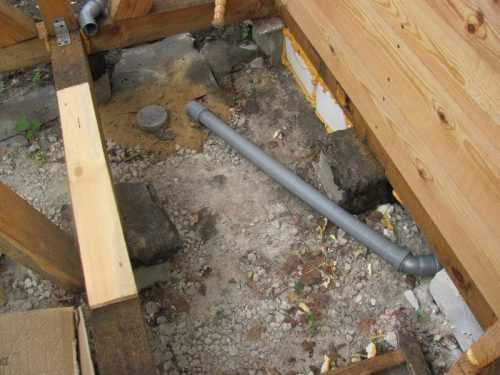

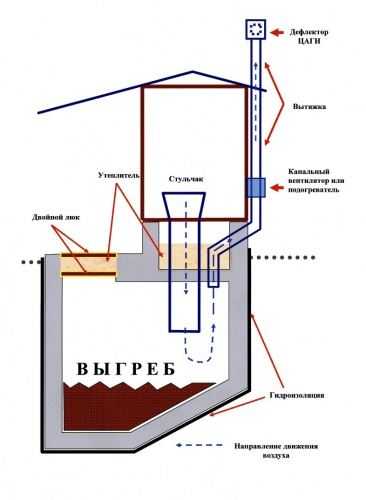

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно. Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.

Пудр-клозет

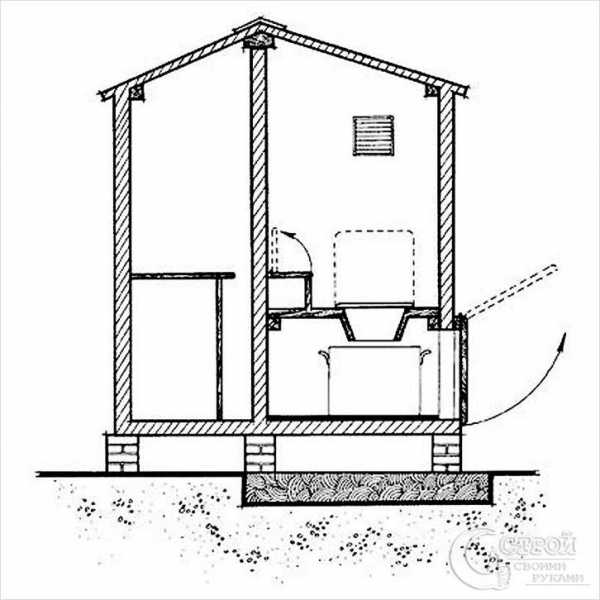

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

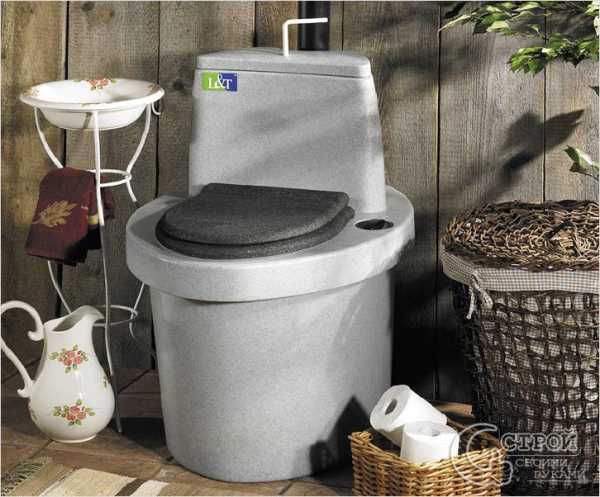

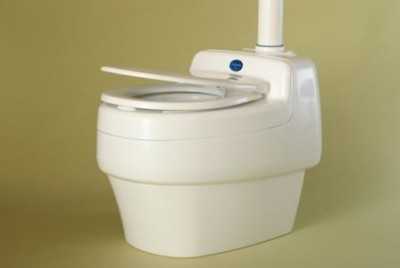

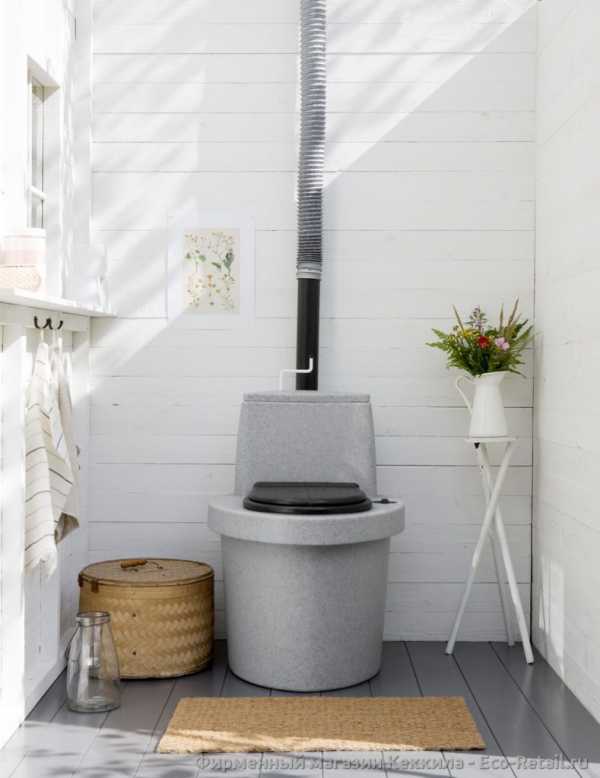

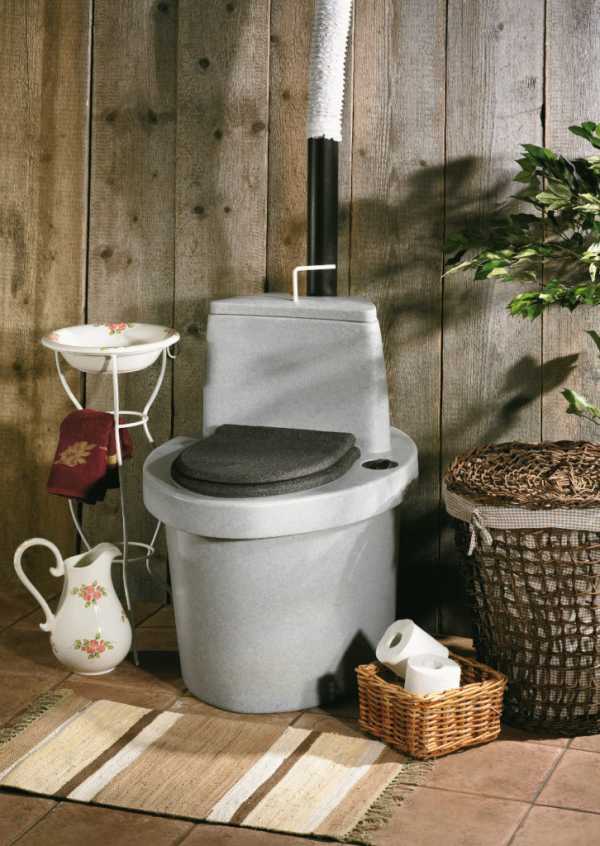

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет. Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.

Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

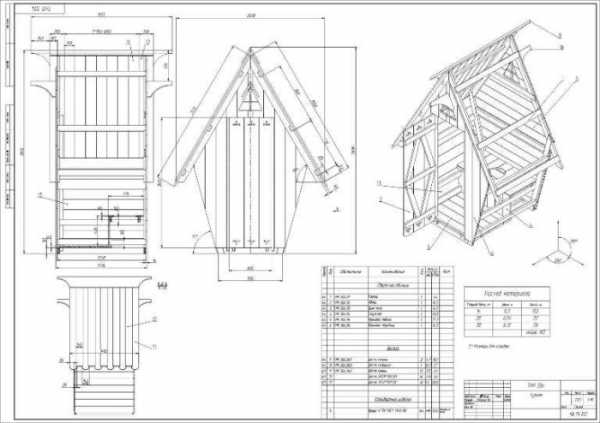

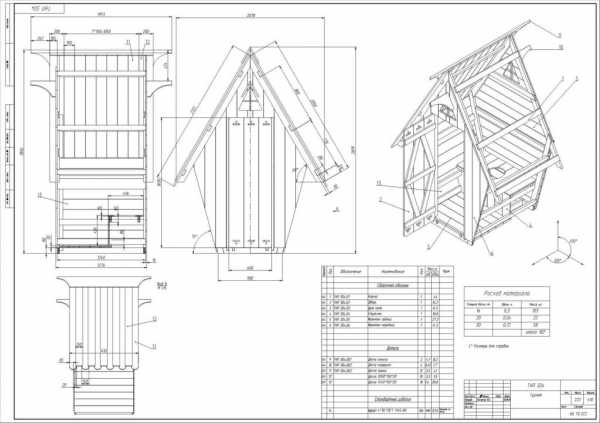

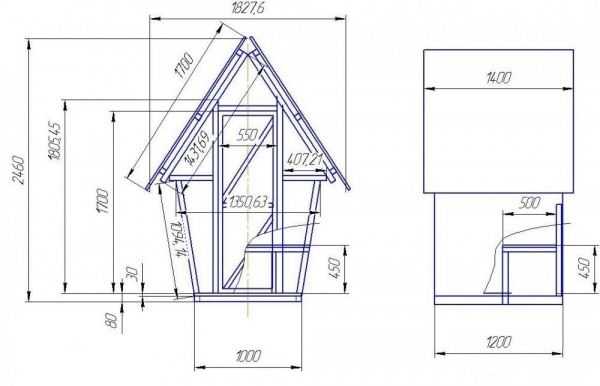

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

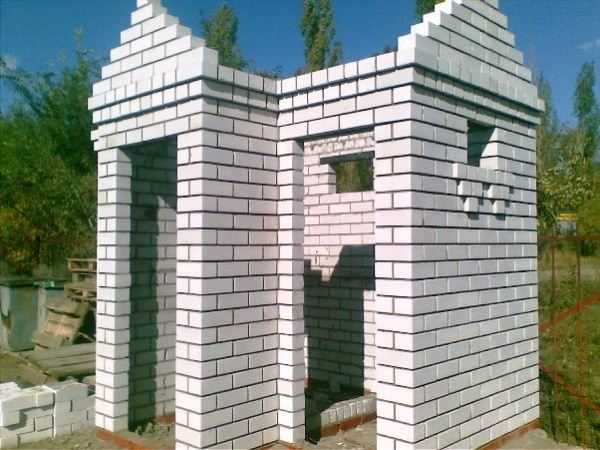

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

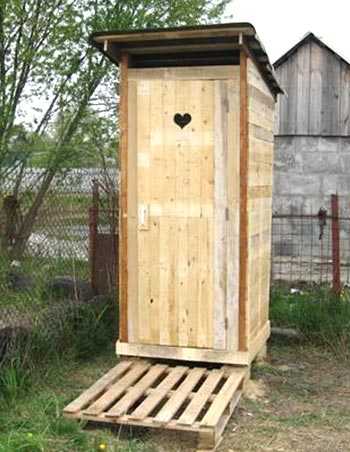

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

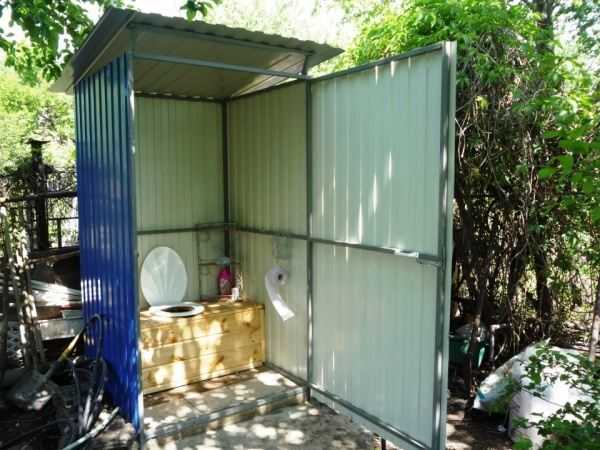

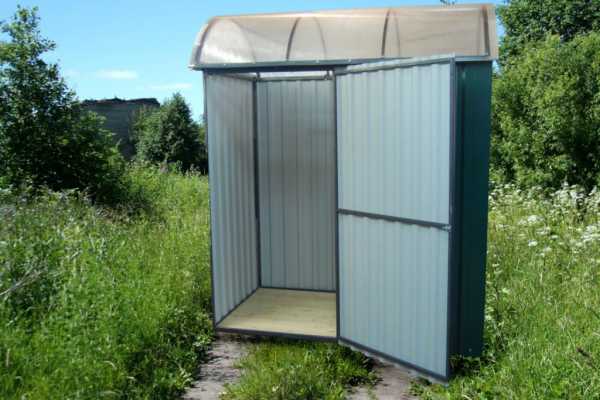

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

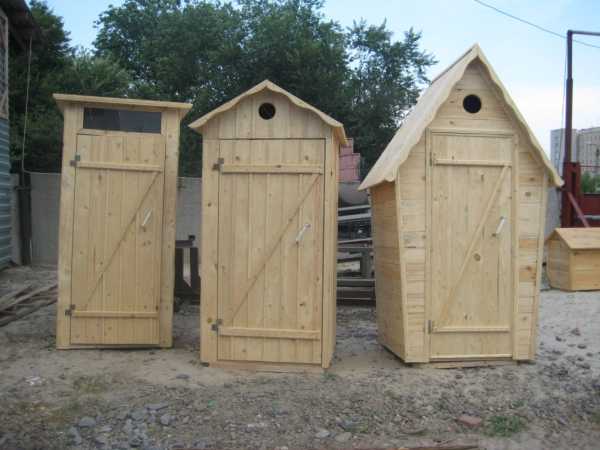

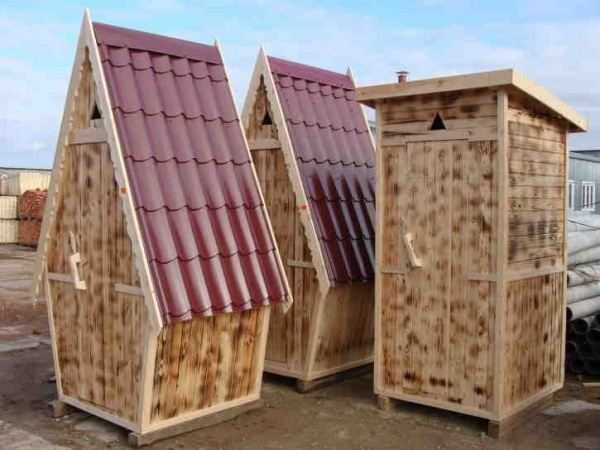

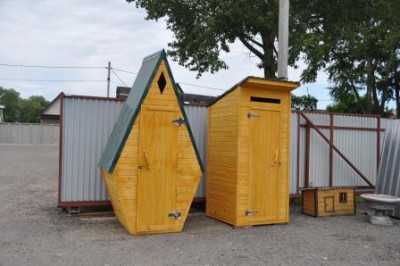

Виды деревянных кабинок

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:

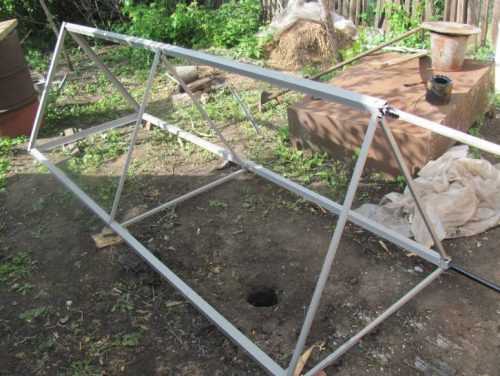

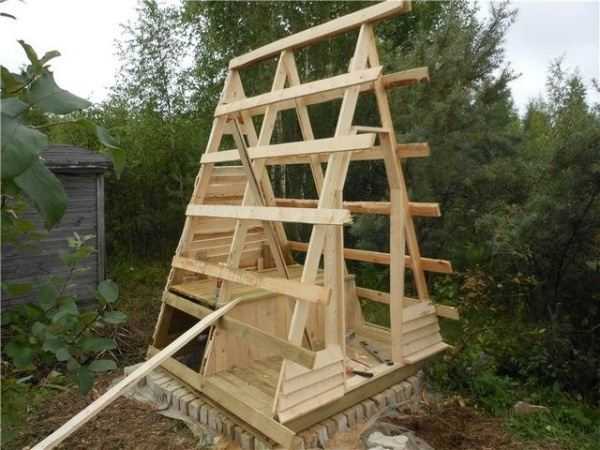

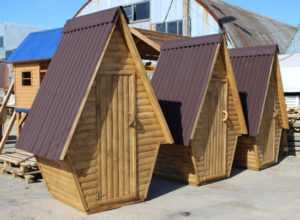

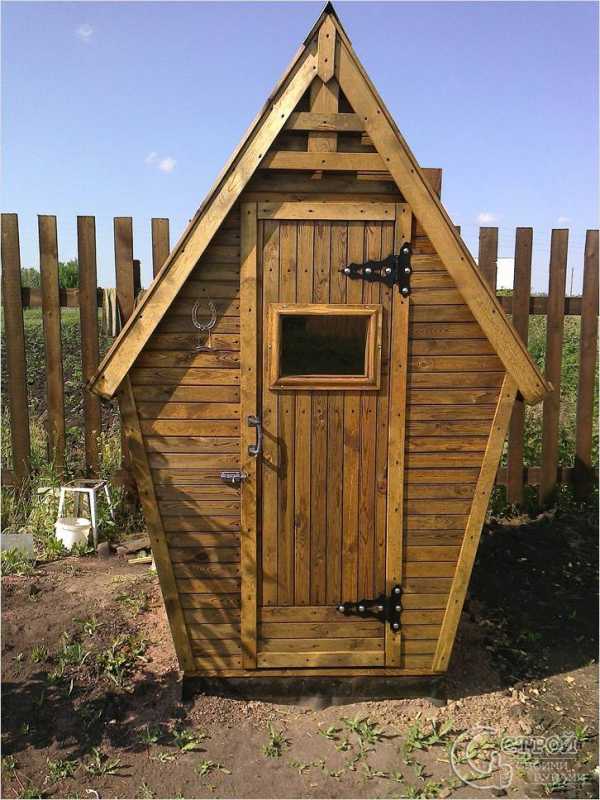

1. Шалаш — это оптимальное сочетание прочности и эстетичного вида. Неважно ветер на улице или дождь. Эта конструкция стойко выдерживает любые погодные невзгоды. Главный минус — неудобство. Он занимает много территории, при этом внутри каждый шаг сопровождается ударом головой о потолок.

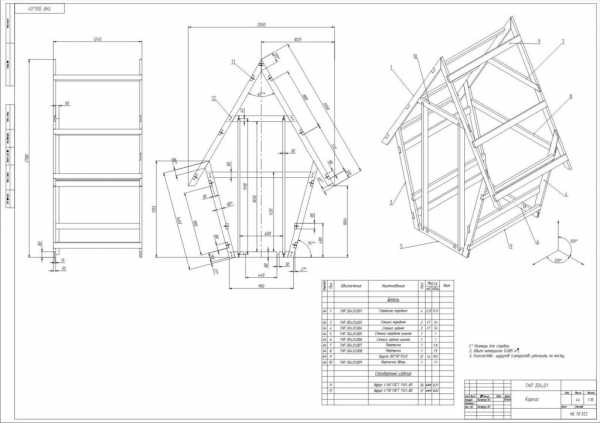

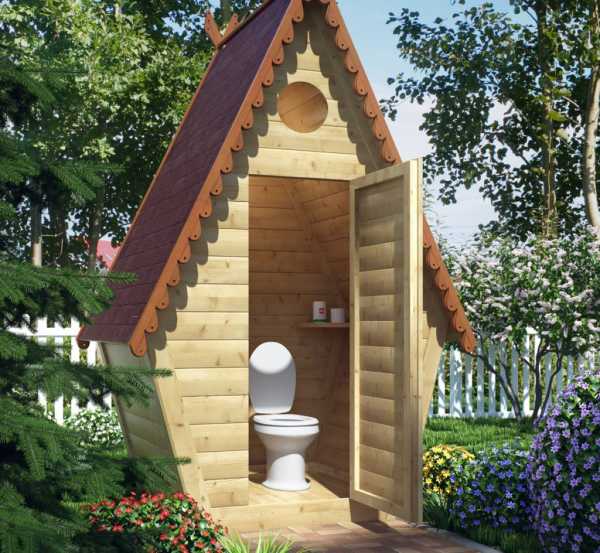

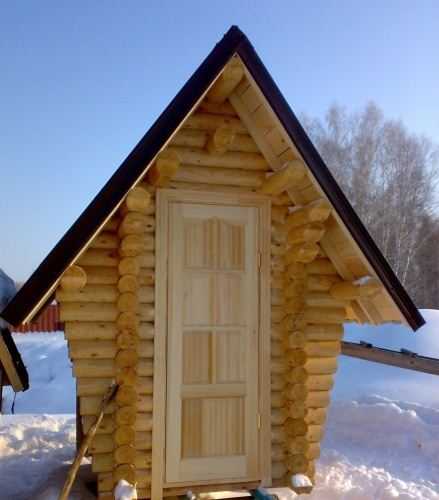

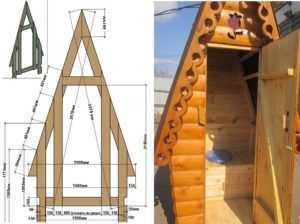

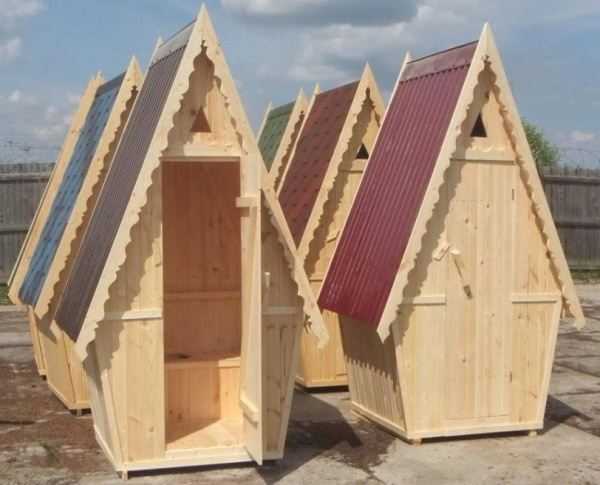

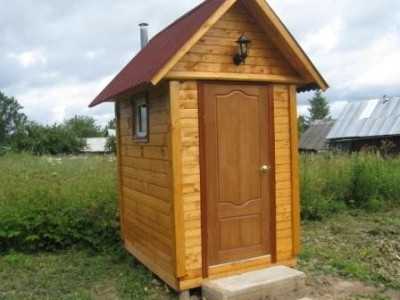

2. Скворечник или теремок. Данный проект уже был упомянут ранее, но есть ещё несколько важных фактов, которые нужно о нём знать. Это один из самых простых проектов дачного туалета. На него уходит минимум материалов. Главные минусы — плохо держит тепло и легко продувается. Подходит только для летнего использования.

3. Домик — эта конструкция традиционно теплее и прочнее скворечника. Для создания такого проекта дачного туалета необходим минимум материалов. Уникальная форма позволяет сделать художественную отделку.

4. Избушка — самый сложный проект дачного туалета. Он требует много материалов и труда, но в то же время обладает невероятной прочностью и выдерживает любые климатические невзгоды. Отдельно нужно отметить удобство в эксплуатации.


Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

http://bouw.ru

legkoe-delo.ru

Строительство деревянного туалета на дачном участке: фото, чертежи, проекты

Постройка туалета на дачном участке – это первоочередная задача. Несмотря на то, что конструкция не такая уж сложная, нюансы, которым нужно строго придерживаться. Возведение туалета требует наличия простого чертежа или схемы-проекта. Самой простой конструкцией является деревянный туалет для дачи, возведение которого мы и будем подробно разбирать.

Содержание материала

Виды туалетов для дачных участков

Простота монтажа дачного деревянного туалета обуславливает популярность этой конструкции. Древесина – доступный материал, обработка которого не требует применения дорогостоящего инструмента. При желании соорудить дачный туалет можно самостоятельно и в одиночку. Сам домик состоит из рамы, сколоченной из бруска, которую впоследствии обшивают строганой доской.

Если нет желания заниматься строительством самостоятельно, то можно посмотреть фото в каталогах компаний, которые занимаются изготовлением туалетов. Сложные расчеты и точные чертежи не понадобятся, достаточно сделать небольшой набросок на бумаге и приступить к строительству используя пошаговую инструкцию. Но построить деревянный домик мало – основным является утилизация отходов.

По принципу утилизации туалеты можно разделить на категории.

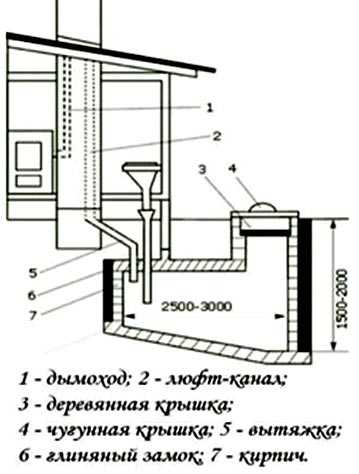

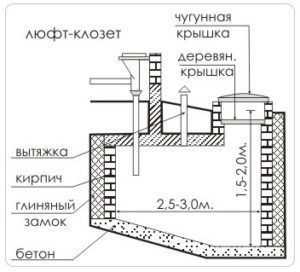

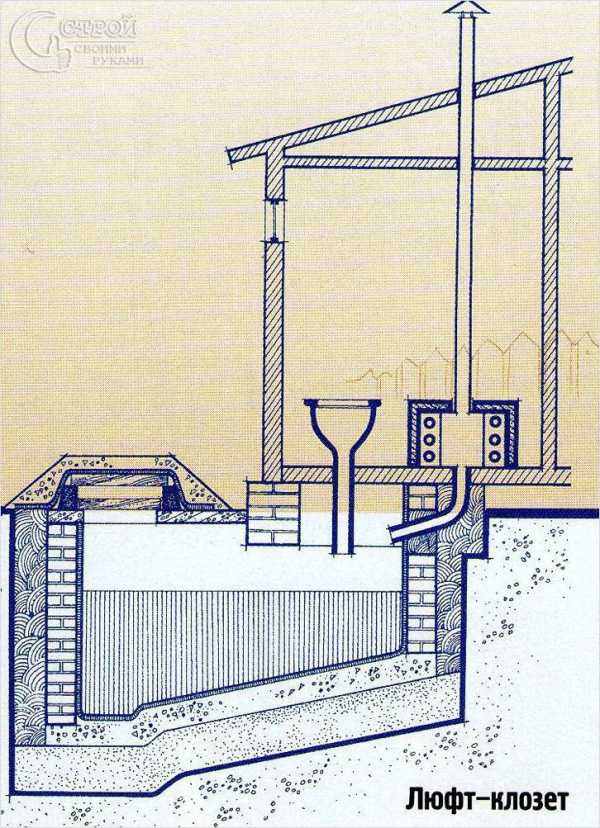

Люфт-клозет

Принцип работы данного вида – установка унитаза без бочка. Пол, на котором он будет установлен, монтируется с наклоном в сторону выгребной ямы и имеет небольшое расширение. Принцип в том, что отходы стекают внутрь накопительной ямы самотеком по наклонной плоскости. Накопительный резервуар находится за пределами туалета и откачивается ассенизаторской машиной по мере накопления.

Плюсом этой конструкции в том, что унитаз можно поставить в доме, оборудовав теплый санузел, а выгребную яму выкопать за домом. При этом к унитазу прикрепляется сотая канализационная труба из полипропилена, прокладка полноценной системы канализации не потребуется.
Важно! Если использовать подобную конструкцию, то запаха в туалете не будет.

Выгребная емкость для люфт-клозета обустраивается отдельно, она должна быть герметичной с утеплением крышки и стенок, для предотвращения замерзания отходов в зимнее время. Есть у этой конструкции существенный минус – придется нарушить целостность стены дома, если обустраивать санузел прямо в доме.

Пудр-клозет

Простой и распространенный вид летнего туалета для дачи, фото можно посмотреть ниже. Копается яма, которая впоследствии играет роль накопителя, над которой устанавливается небольшой домик. Нечистоты, накапливаемые в яме, пересыпаются опилками, золой или торфом.

Если пудр-клозет покупается в магазине в готовом к установке виде, то в комплекте к нему идет специальная емкость с присыпкой. В готовом туалете устанавливается ведро с присыпкой и после каждого визита, нечистота засыпается пудрой, при помощи совка.

Плюсом этого вида является возможность использовать отходы для удобрений. Можно не копать слишком глубокую яму, а просто по мере накопления, туалет переносят в другое место, а на месте его старого расположения делают компостную яму и оставляют перегнивать.

Биотуалет

Это все тот же домик из дерева и емкости для отходов, но тут есть свой нюанс, используется специальный заводской накопитель, который служит для переработки нечистот. Переработку осуществляют бактерии, находящиеся в биопрепарате, который добавляется в резервуар. Этот резервуар можно купить в сантехническом магазине. Очистка такого туалета происходит очень редко, при этом отходы можно сразу применять как удобрение растений на даче.

Туалет с выгребным резервуаром

Обычно на даче монтируют деревянный туалет, расположенный над выгребной ямой. Эту конструкцию нельзя назвать комфортной, но ее монтаж не составит огромного труда и при этом не нужны большие денежные вложения. Как только яма наполняется, ее откачивают.

Но многие хозяева приусадебных участков делают выгребную яму без кирпичных стен и дна, тогда на наполнение уходит намного больше времени, так как частично отходы впитываются в почву. Как только яма наполняется, туалет переносят на другое место, а предыдущее засыпается торфом и мусором органического происхождения, для перегнивания.

Есть два существенных недостатка у этой конструкции:

1. Неприятный запах на участке, особенно в жару.
2. Загрязнение почвы.

Важно! Если подземные воды находятся на высоком уровне, то резервуар выгребной ямы делают герметичным, в противном случае произойдет загрязнение грунтовых вод.

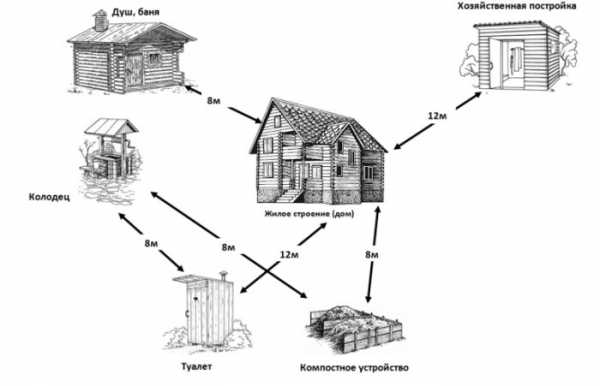

Место под туалет

При возведении дачной уборной нужно в обязательном порядке придерживаться санитарных норм, пренебрегать ими нельзя – это чревато неприятными последствиями.

К тому же нужно подумать об интересах соседей, иначе придется ругаться с ними из-за неприятного запаха, распространяющегося на их участок.

Рассмотрим, как соорудить туалет для дачи на улице, который не будет приносить проблемы:

Эти нормы – обязательные и требуют беспрекословного соблюдения при постройке туалета на даче.

Деревянный туалет с выгребной ямой — строительство

На любом дачном участке можно встретить деревянный туалет, под которым располагаться выгребная яма.

Соорудить эту строение можно самостоятельно, и на это потребуется минимум средств и два дня по времени. Обычно, когда резервуар под туалетом заполняется на 2/3, его либо вычищают, что предпочтительней, либо консервируют, а туалет переносят.

Совет: форму для туалета можно выбрать любую, все зависит от вашей фантазии, можно создать теремок, шалаш, или простую прямоугольную конфигурацию.

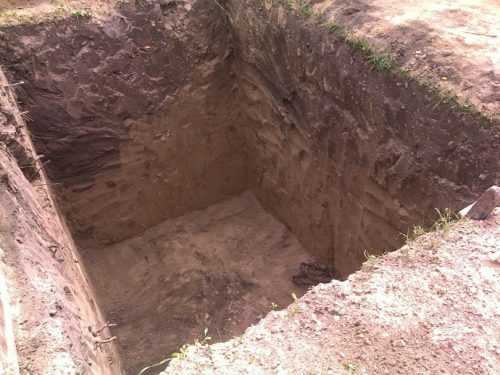

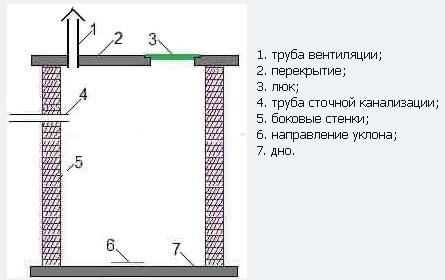

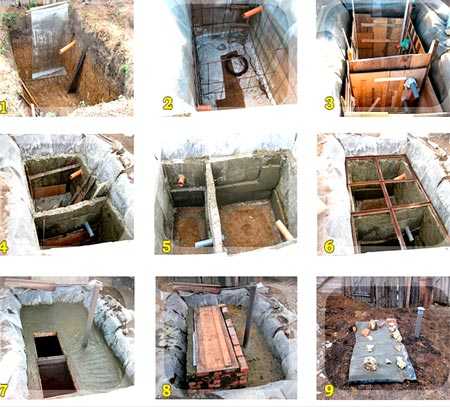

Создание выгребной ямы

Есть определенные правила для создания резервуара под отходы. Мы не будем рассматривать туалет на даче своими руками с простой ямой, который можно просто перенести после ее заполнения. Рассмотрим герметичный накопитель, сооруженный по определенным строительным правилам. Чтобы нечистоты не загрязняли верхние слои почвы и грунтовые воды.

Размер котлована будет зависеть от числа проживающих – в большинстве случаев он равен 2 кубометра. Если этого объема мало, то его можно увеличить за счет глубины, но только в том случае, если грунтовые воды находятся далеко от поверхности.

Есть большое количество строительных материалов, из которых можно обустроить емкость для нечистот. Самым простым вариантом является пластиковый резервуар, который можно купить по демократичной цене и установить в котлован.

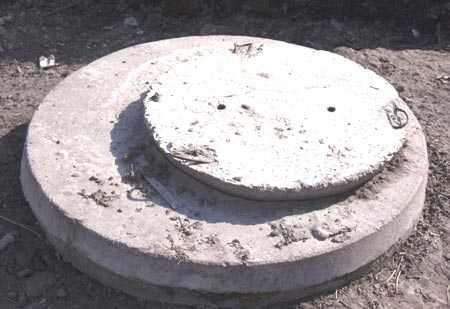

Резервуар из колец ЖБИ является очень надежной конструкцией, но стоит это дорого, так как придется использовать спецтехнику. Некоторые дачники обустраивают котлован кладкой из красного кирпича, можно применить шлакоблоки.Как вариант, для создания выгребной ямы, применяют старые покрышки от авто, края которых обрезают, чтобы увеличить объем.

Первым этапом в обустройстве, будет создание дна из бетона. Для экономии материала можно выложить дно кирпичом, провести армирование и залить бетон, в данном случае будет достаточно всего 15 сантиметров бетонной стяжки. Бетон застынет через 24 часа и тогда можно приступить к возведению стен, из материала, который есть в наличии. В качестве крышки для резервуара применяют бетонную плиту, в которой обустроено круглое отверстие.

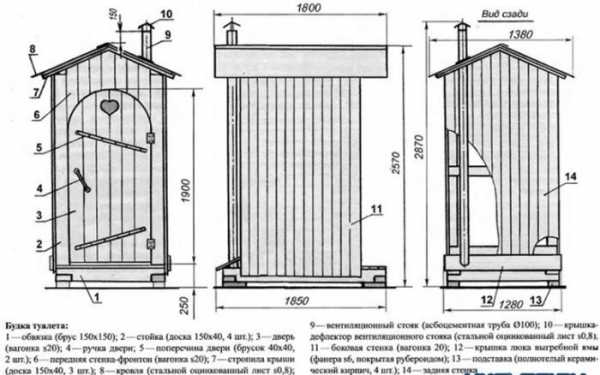

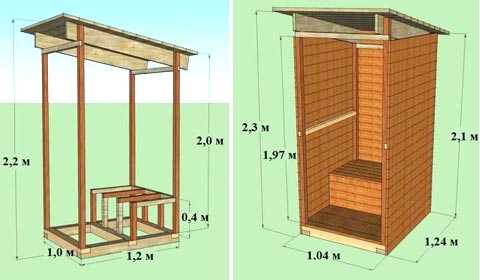

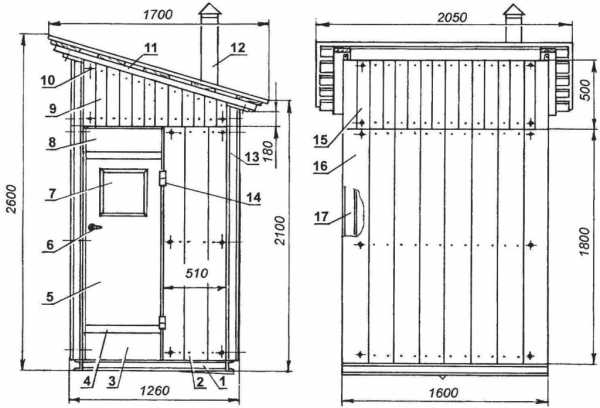

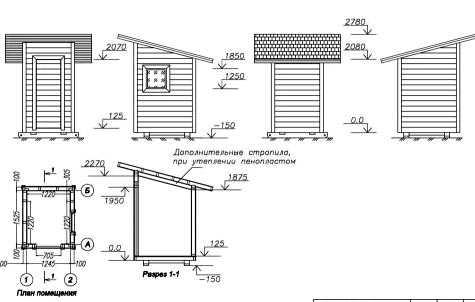

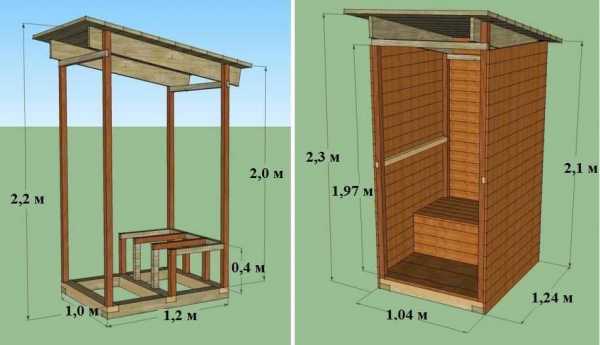

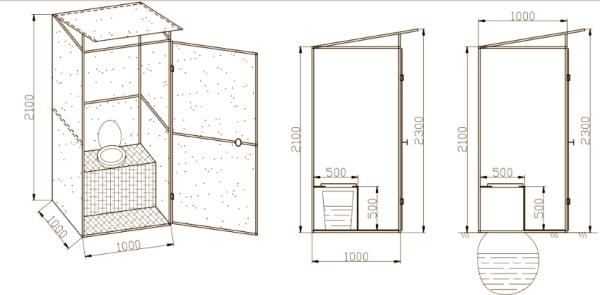

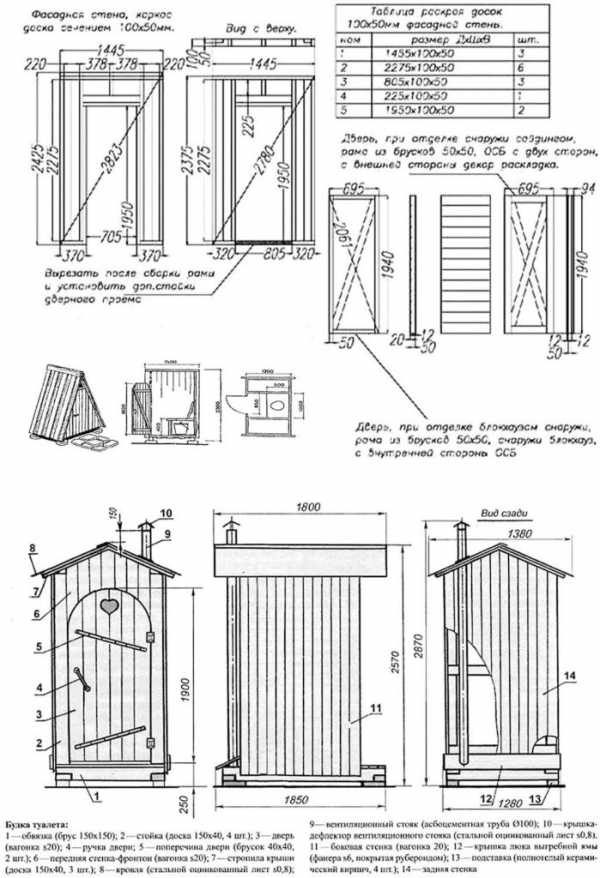

Чертеж и габариты туалета

Проекты туалетов можно найти в интернете, а можно включить свою фантазию и составить его самому и создать неповторимый туалет для дачи своими руками.

Все проекты данных сооружений идентичны – каркас, для которого применяют брусок 5х5 сантиметров, обшивки из досок в 20 миллиметров и двери. У дачников очень востребована форма туалета домиком.

Классическая конструкция проста в исполнении – это прямоугольная форма каркаса, обшитая доской. Размер туалета должен быть комфортным даже для самых больших людей с определенной степенью тучности.
Но есть стандартные размеры:

• высота – 2,2 м;
• ширина – 1,5 м;
• углубленность – 1–1,5 м.

Если прямоугольная форма не привлекает обитателей дачного участка, можно обустроить шалаш – эта конструкция немного сложнее в исполнении, есть два дополнительных элемента, два наклонных щита крыши.

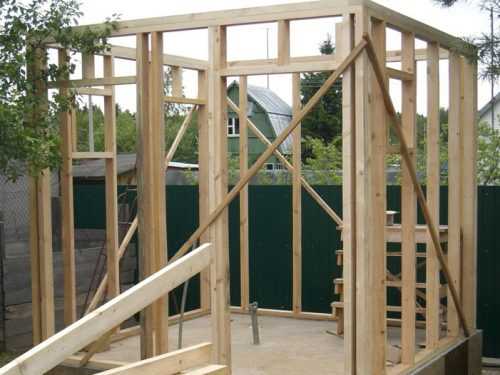

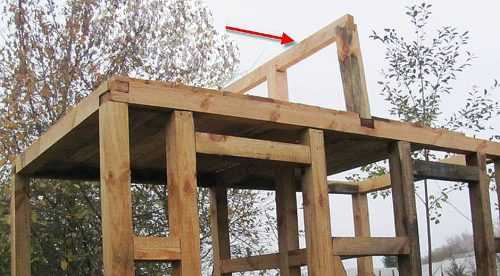

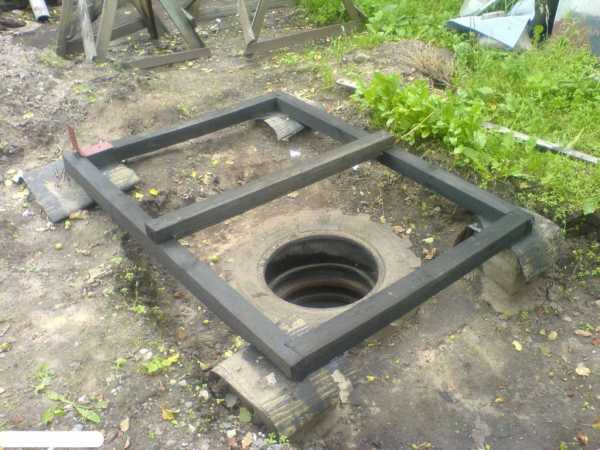

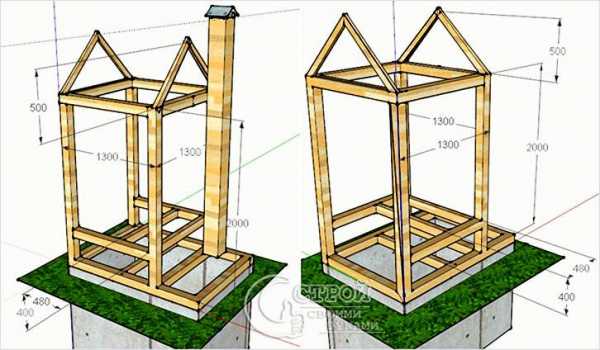

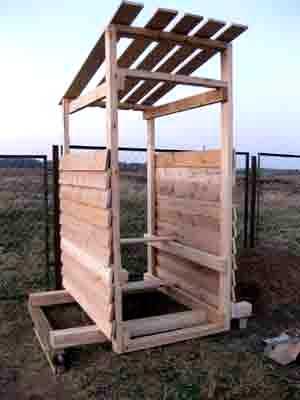

Монтаж каркаса

Прямоугольный каркас можно начать монтировать, как только резервуар для отходов полностью готова и накрыта. В процессе монтажа нет ничего сложного, если есть чертеж:

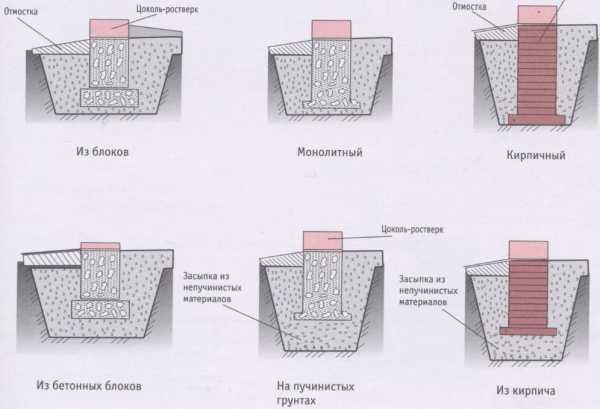

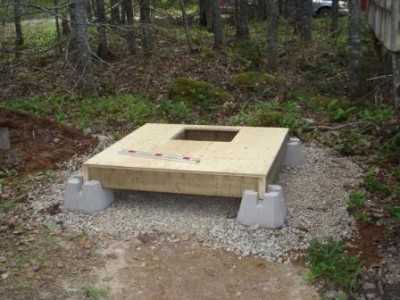

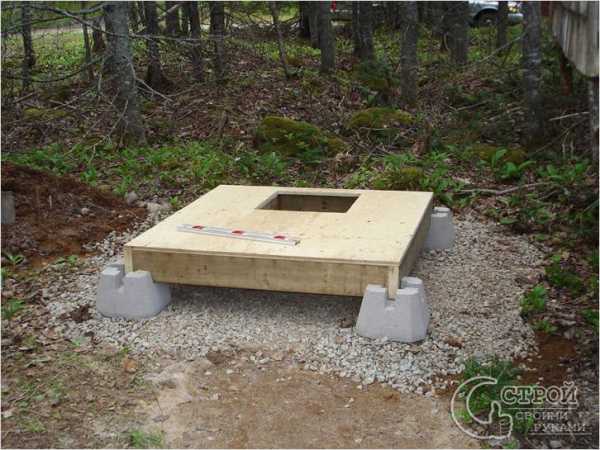

• Так как у нас на участке будет стоять постоянная конструкция, то под каркас нужно обустроить фундамент – самая важная деталь любой постоянной постройки. Строение имеет маленький удельный вес, и поэтому будет достаточно углубить четыре опоры, из железной трубы. Если ее нет в наличии, то можно сделать столбики из кирпича;

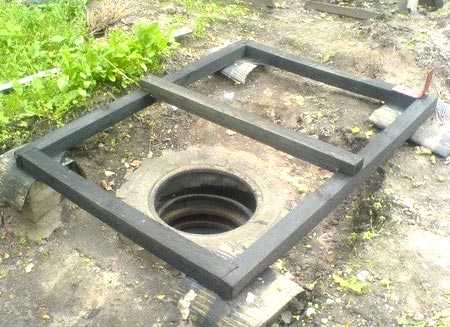

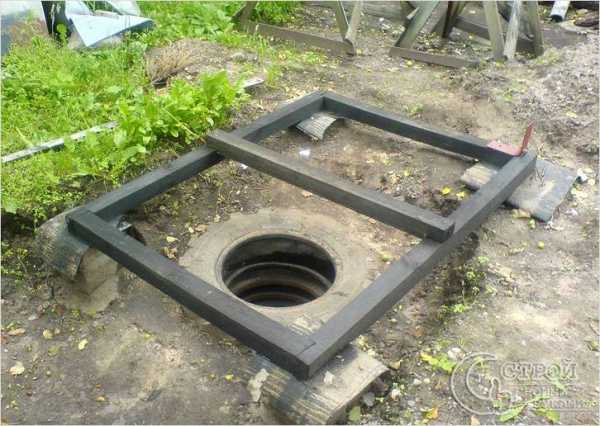

• Основа постройки-брусок 8х8 сантиметров, из которого делают раму по размеру будущей конструкции.Чертеж туалета из бруса

  Раму нужно уложить на фундамент предварительно обустроить гидроизоляцию из кусков рубероида;

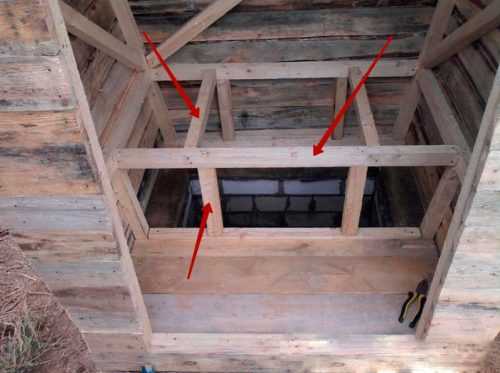

• Из бруска 5х5 сантиметров обустраивается каркас. Сначала сбить два прямоугольника по размеру туалета, а потом соединить их между собой четырьмя вертикальными стойками, при этом два задних бруска должны быть короче передних, на размер уклона крыши;
• Стойки нужно укрепить, обустроив косынку из бруска, для придания жесткости конструкции. На полуметровой высоте обустраивается стульчак, для этого прибивают два поперечных бруска к каркасу;
• Передние и задние стойки вверху неодинаковой высоты, их соединяют рейками, обустраивая скат крыши;

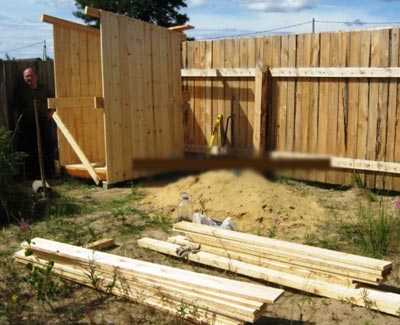

  Процесс сборки туалета на даче

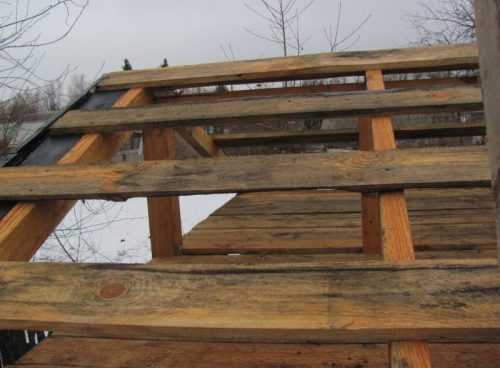

• Наверх обустраивают обрешетку, шаг которой будет зависеть от кровельного материала, если планируется укрыть крышу листом шифера, то дополнительная обрешетка не понадобится. Если у вас от постройки дома осталась, например, мягкая черепица, то вначале нужно положить лист фанеры, затем сделать гидроизоляцию, и только после этого монтировать черепицу;

  Монтаж крыши для деревянного туалета

• Установить две стойки, дополнительно в месте крепления двери;
• Готовый каркас установить на раму, находящуюся на фундаменте и приступить к обшивке.

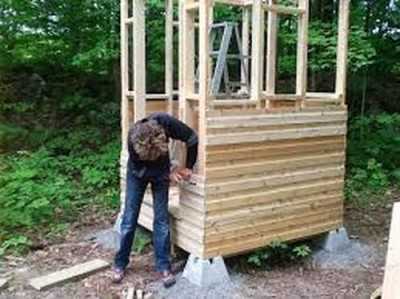

Обшивка

Доску для облицовки туалета нужно обработать антисептическим раствором перед началом монтажа. Каркас постройки обрабатывается аналогично. Дверь сбить из доски и прикрепить петлями. Стульчак делают из дерева, а пол в туалете можно облицевать кафельной плиткой. Облицовывают плиткой расстояние до стульчака. Здесь очень много влаги во время дождливой погоды. Это поможет предотвратить быстрое гниение древесины. Некоторые владельцы участков, обкладывают кафелем стены на высоту в гигиенических целях. Крышу можно укрыть разным кровельным материалом, главное, чтобы он был легким, и не утяжелял строение.

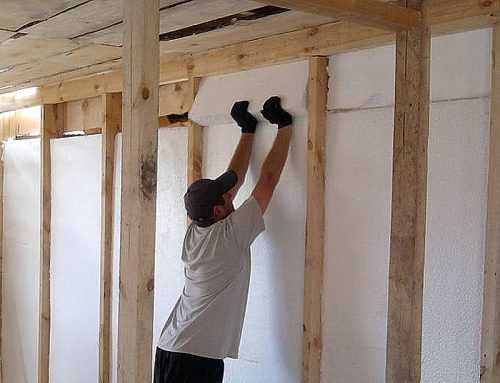

Конструкцию можно облицевать с внутренней стороны пластиковыми панелями, они практичны, экологичны, и просты в уходе. Для большего комфорта в туалет протягивают свет, чтобы ночью не было темно.

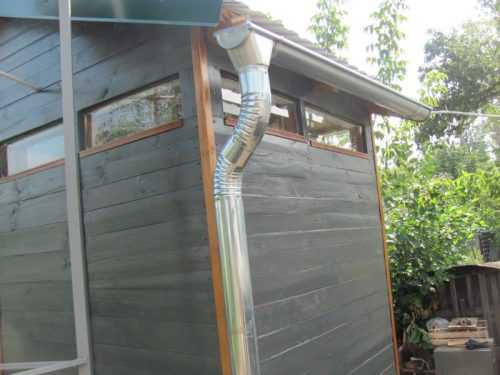

Вентиляция

Для предотвращения застоя воздуха в помещении нужно обустроить систему вентиляции. Делается она достаточно просто, со стороны улицы прикрепить сотую ПВХ трубу к задней стенке конструкции, для крепления применяют хомуты их нужно предварительно купить в специализированном магазине. Трубу нужно опустить в яму на 10 сантиметров, при этом труба должна быть такой длины, чтобы ее конец на 20 сантиметров возвышался над крышей. Желательно на трубу смонтировать защитный колпак, чтобы зимой она не забилась снегом.

В заключении

Из вышеперечисленного ясно, что возведение дачного туалета из дерева самостоятельно не составит труда. Как оформить конструкцию, решать вам, можно покрасить, или облицевать отделочным материалом. Если для вас это сложный процесс, то можно купить готовый туалет по доступной цене в компании.

proekt-sam.ru

Дачный туалет своими руками — устройство дачного туалета (+фото)

Для многих россиян, дача — это место, где они отдыхают душою от всех стрессовых ситуаций, преследующих их в городской суете, а также возможность заниматься выращиванием экологически чистых овощей и фруктов. Все дачные строения должны выглядеть красивыми и максимально вписываться в природный ландшафт. Не исключение и туалетный домик.

Сделать дачный туалет своими руками может любой домашний мастер, умеющий обращаться с простыми инструментами.

Существует несколько вариантов туалета для дачи: люфт-туалет, пудр-туалет, биотуалет, самый популярный туалет с септиком.

Перед началом сооружения дачного туалета выберите место на земельном участке, где он будет строиться. Оно должно находиться на большом расстоянии от источников воды, вашего дома и жилых строений соседей.

Для строительства туалета можете использовать различные материалы: кирпич, дерево, фанеру и т.д. Внешний вид его зависит от вашей фантазии.

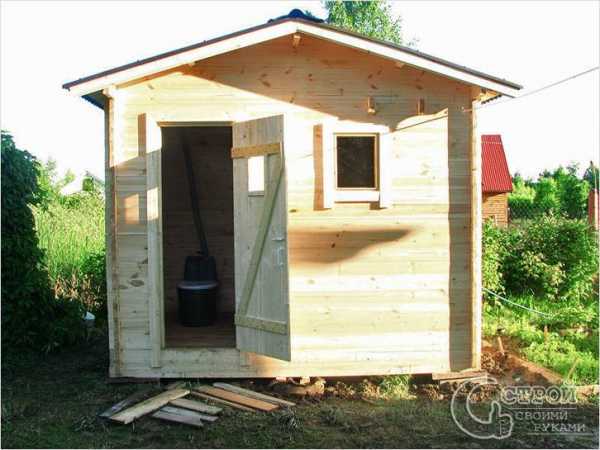

Обдумайте будущую конструкцию туалета. Самый простой и популярный туалет выглядит как классический домик, оборудованный выгребной ямой. Ее делайте глубиной в 1,5 метра, размеры ширины подбираете сами. Часто это зависит от того, каким материалом вы будете герметизировать септик. Для этого можете использовать бетонные кольца, кирпич, старые автомобильные шины большого диаметра.

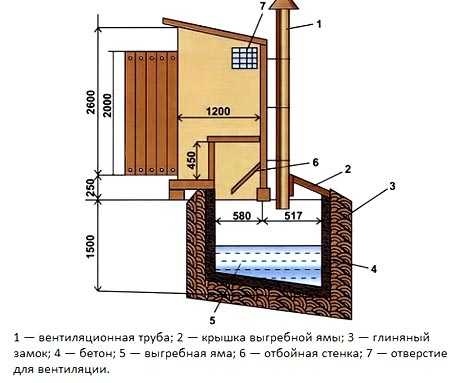

После этого, составляете схему-проект вашего туалетного домика. Наиболее часто используемые размеры следующие:

• высота — 2000 мм;
• длина — 1500 мм;
• ширина — 1200 мм.

Дверь делайте высотой в 1900 мм, как в любых помещениях. Ее или любую стены домика оборудуйте окном с матовым стеклом. В дневное время оно будет играть роль естественного источника освещения.

Этапы работ

1. На выбранном и подготовленном строительном участке сделайте разметку вашего будущего туалета.

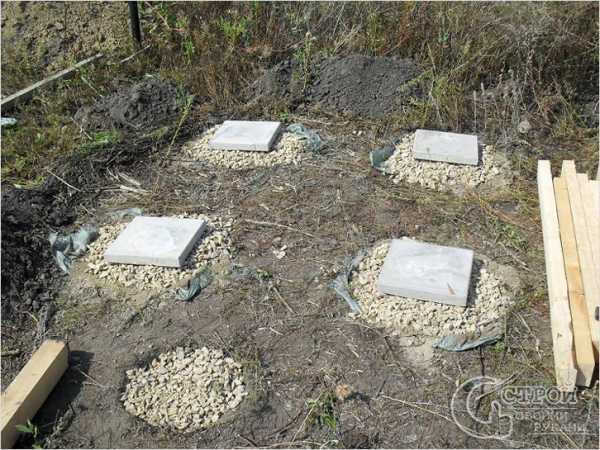

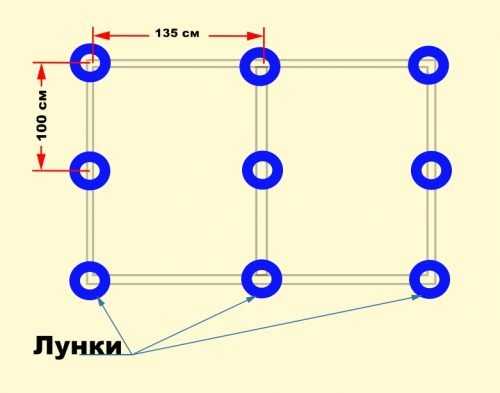

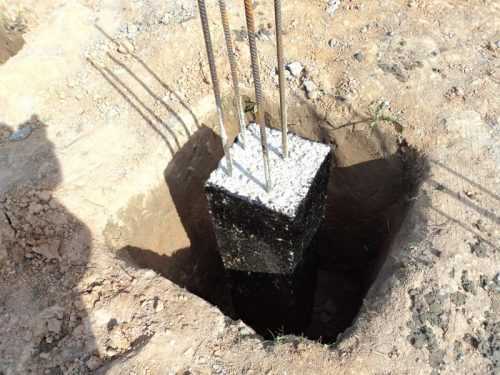

2. В углах подготовьте ямки, их глубина должна быть не меньше 300 мм. Их дно засыпьте песком, монтируйте несложную арматуру и залейте приготовленной бетонной смесью.
3. На бетонные пироги установите каменные блоки, их сверху гидроизолируйте с помощью двух слоев рубероида. На построенном вами фундаменте, вы будете обустраивать туалетный домик.
4. Выкопайте яму, в нее уложите одно или два бетонных кольца. Кольца располагайте точно по центру, снаружи засыпьте их песком для надежной фиксации.
5. Дно залейте бетонной смесью.

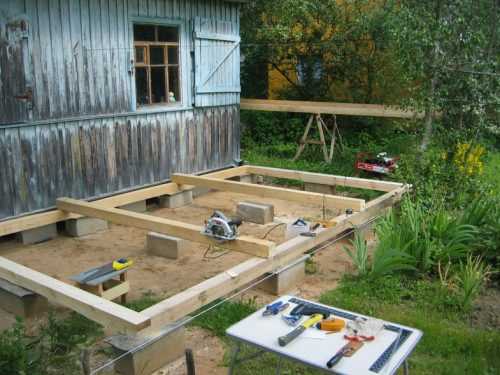

6. Из подготовленного бруса с пазами, сделайте нижнюю обвязку. Она располагается на каменных блоках.

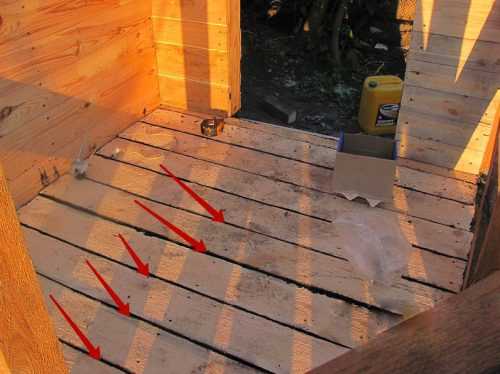

7. Будущий пол нужно монтировать на лагах, закрепленных на брусе нижней обвязки. На нем же крепите вертикальные стойки.
8. Для придания стойкам жесткости, монтируйте горизонтальные перекладины и верхнюю обвязку, на которую уложите стропила кровли. Каркас туалетного домика готов.

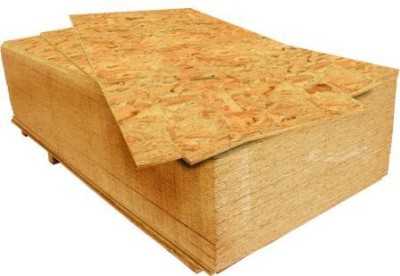

9. Окончательно туалет будет готов после обшивки каркаса фанерой или досками.
10. Домик изнутри оборудуйте полом и унитазом.
11. Крышу покройте рубероидом, а сверху на него уложите шиферные листы.
12. В оконный проем вставьте матовое стекло. Для вентиляции в туалетном домике можете сделать несколько отверстий в его стенах.

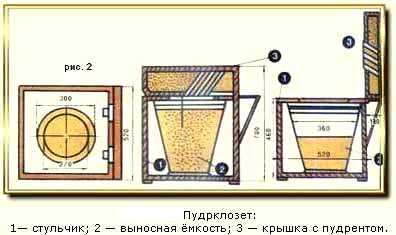

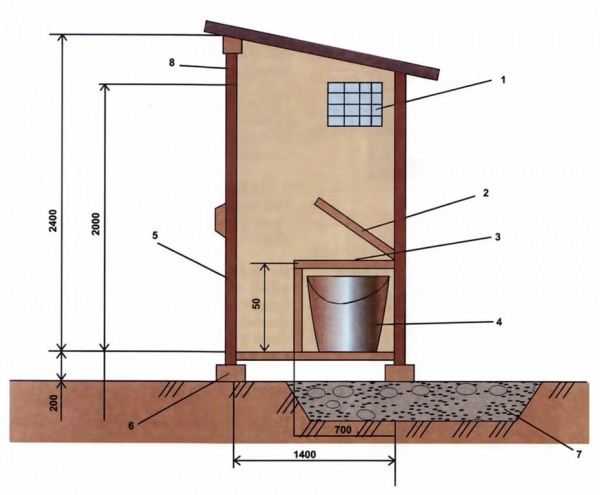

Пудр-туалет

Отличным решением может стать пудр-туалет. Схема его работы очень проста. Вам не надо копать выгребную яму, это актуально для участков, где подземные воды подходят близко к поверхности земли.

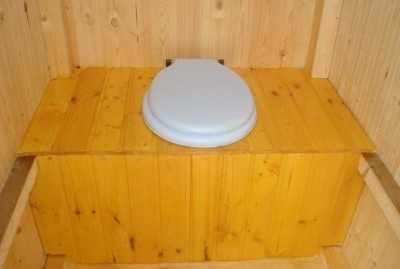

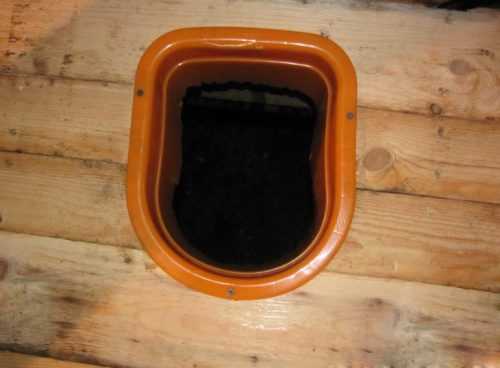

Бак размещаете под деревянным стульчаком унитаза. В туалетном домике должна всегда находиться емкость с сухим торфом. После посещения туалета, надо отбросы присыпать торфом.

Обратите внимание! Объем бака должен быть не менее 20 литров.

После наполнения бака, его содержимое выливается в компостную яму. Единственным препятствием для строительства такого туалета может быть брезгливость. Опорожнение бака — неприятное занятие.

Особенности

Деревянный домик для туалета — одна из самых важных построек на даче. Соблюдая все требования и правила его строительства, вы легко его соорудите. Для возведения туалета вам нужны простые инструменты и небольшой навык владения ими.

Самый дешевый и простой вариант сделать выгребную яму – это воспользоваться старыми автомобильными шинами. Для их укладки вам не понадобятся специализированные машины. Доставка бетонных колец на дачу вам будет стоить денег, да и сами они продаются не бесплатно, а за некоторую сумму. Для их монтажа потребуется специальная техника.

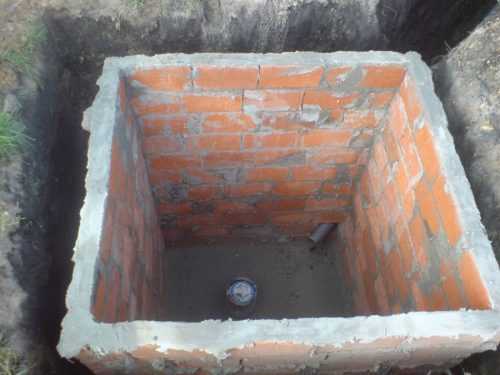

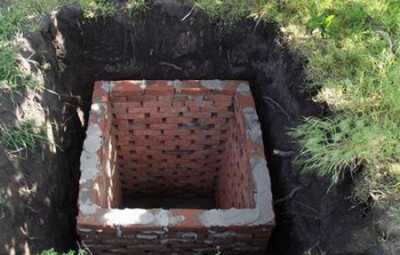

Выгребная яма может быть обложена кирпичом. Это займет большее количество времени, но такие ямы отличаются долговечностью.

Отбросы в деревянных туалетах перерабатываются естественным путем. Чтобы туалет был сухим и теплым, стены его надо отделать листами пенопласта. Снаружи и внутри туалетный домик можете отделать любыми материалами. Это зависит от вашей фантазии, денежных возможностей и желания.

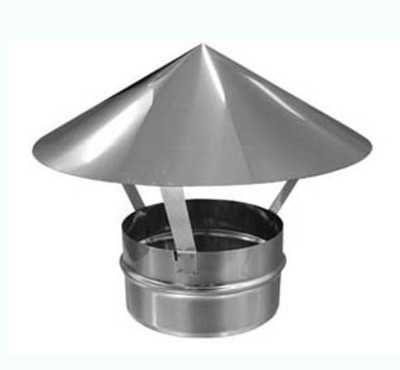

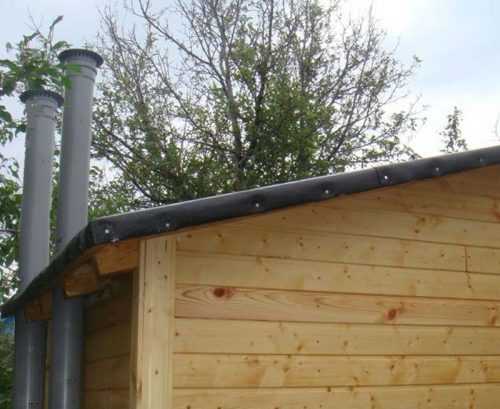

Вентиляцию изготовьте из пластмассовой или металлической трубы, смонтированной отдельно. Ее конец расположите над крышей домика на высоте в 1 метр.

Если вы сделаете все согласно правилам и советам мастеров, то в итоге у вас на даче будет симпатичный туалетный домик, исправно выполняющий свои функции.

Фото

stroysvoimirukami.ru

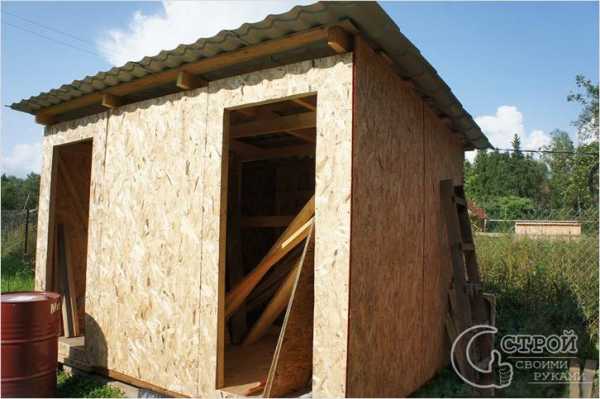

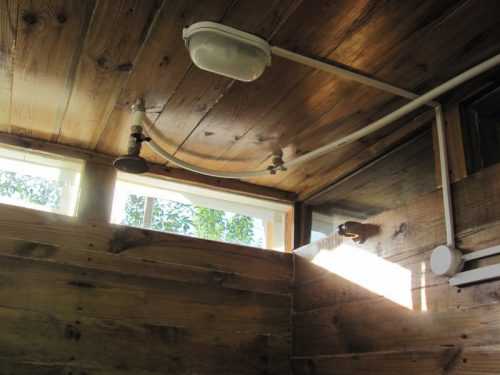

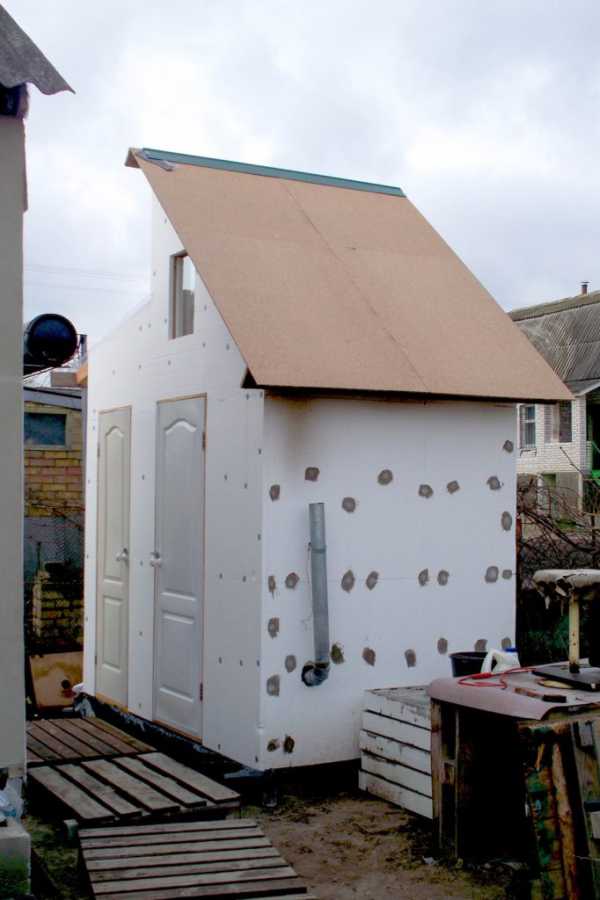

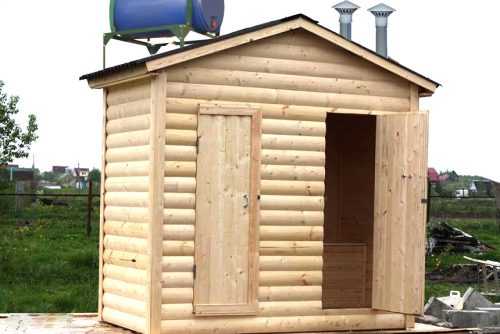

Туалет и душ под одной крышей на дачу своими руками

О необходимости строительства туалета на дачном участке не поспоришь. Установка летнего душа на даче также является не менее важной и нужной частью комфорта. Но построенные по отдельности сооружения занимают много места, а если дачный участок невелик, то их стараются возводить небольших размеров. Такой вариант неудобен и некомфортен. Чтобы решить эту проблему, можно своими руками построить совмещённые в одной постройке туалет и душ.

Особенности конструкции и функционирования

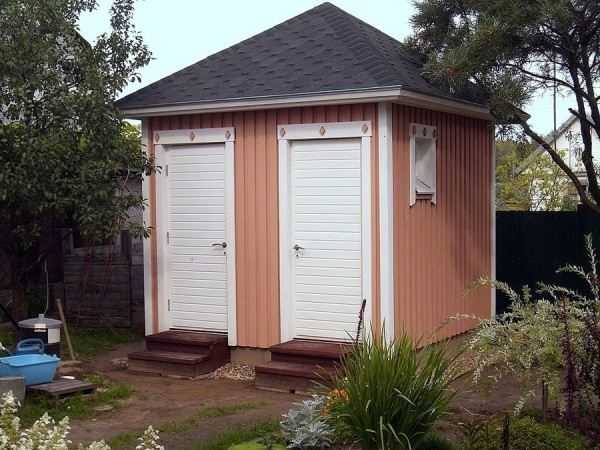

Основной особенностью конструкции туалета с душем является единая постройка и общая разделяющая стена. Каждое помещение оборудуется отдельной дверью.

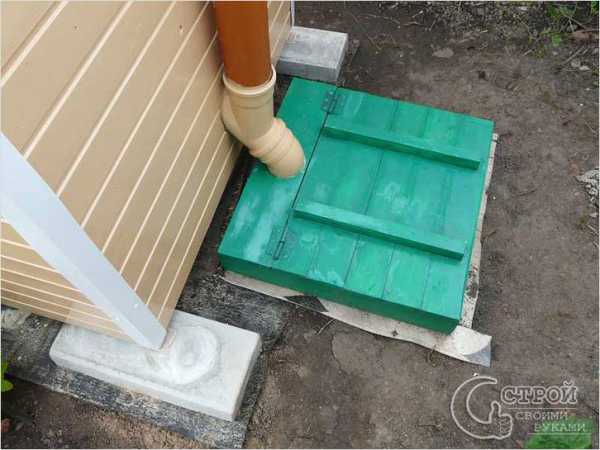

Конструкция туалета, разделённого с помещением душевой, оборудуется ёмкостью для хранения и подачи воды. К этому резервуару подсоединены пластиковые трубки, подающие воду. В душевой комнате трубка соединена с лейкой. Регулировка подачи воды осуществляется с помощью крана. В помещение туалета она поступает по трубкам, которые подсоединены к умывальнику и бачку унитаза. В последнем случае она подаётся при установке соответствующей сантехники.

Такое сооружение экономит территорию дачи

Выгребная яма должна находиться от колодца или водяной скважины, не ближе, чем в 15 м. Наиболее приемлемое расстояние — 25 м. Это необходимо для избежания вероятности попадания посторонних примесей в используемую воду.

При выборе места для строительства этого сооружения нужно учитывать возможность доступа ассенизаторов для откачки нечистот. Если выгребная яма глубокая и широкая, она будет дольше заполняться. Нужно не забыть оборудовать её люком для отвода содержимого.

В случае размещения ямы ближе, чем в 15 м от колодца или станции водоснабжения, её стены и дно необходимо тщательно герметизировать.

Преимущества и недостатки перед раздельными сооружениями

К пареимуществам следует отнести следующие критерии:

1. Строительство туалета и летнего душа целесообразней проектировать в одной постройке. Каждый метр земли на дачном участке — это плодородная почва, на которой можно вырастить овощи, посадить дерево или разбить клумбу. Постройка отдельных сооружений займёт гораздо больше места, чем единый каркас.
2. При строительстве отдельных сооружений необходимо большее количество материала, так как для каждого из них нужен индивидуальный фундамент, крыша и возведение дополнительных стен (в совмещённом варианте нужна только стена-перегородка). Это также скажется на финансовых затратах.
3. Строительство совмещённого туалета и душа позволит сократить время постройки, так как в этом случае одновременно делаются работы для обоих сооружений.
4. Если строить всё отдельно, то для обеих конструкции нужно оборудовать свою сливную яму. К тому же, стены каждой из них необходимо укреплять кирпичами, рубероидом, шифером или бетоном, что дополнительно повлечёт за собой денежные растраты.

К недостаткам относятся такие моменты:

1. Неприятный запах из выгребной ямы, риск загрязнения нечистотами почвы и подземных вод, а также высокая стоимость услуги по откачке её содержимого.

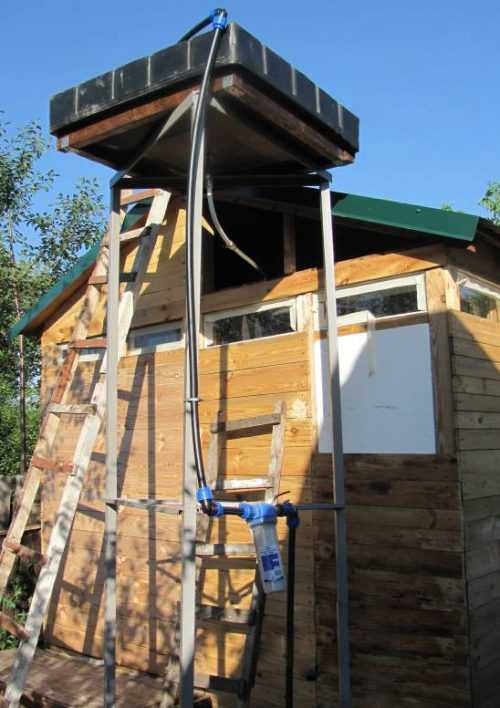

2. Если к баку летнего душа не подключить насос, то, чтобы искупаться, придётся носить воду в вёдрах и заливать её с помощью рук в ёмкость на крыше.
3. При отсутствии солнечных лучей вода во все сезоны будет плохо нагреваться. А чтобы она стала тёплой в жаркие дни, её необходимо готовить заранее.

Подготовка проекта душевой, совмещённой с санузлом

Конструкция совмещённого туалета с душем должна быть, прежде всего, функциональной и удобной. Её конструируют любой формы, размера и цвета. Комфортным в использовании станет домик размером 2750х200х2520 мм. В таких помещениях удобно устанавливать прямоугольные лавки и полки. Возвести каркас такой формы не представляет сложности. На схеме и чертеже ниже показаны оптимальные параметры для постройки этого сооружения.

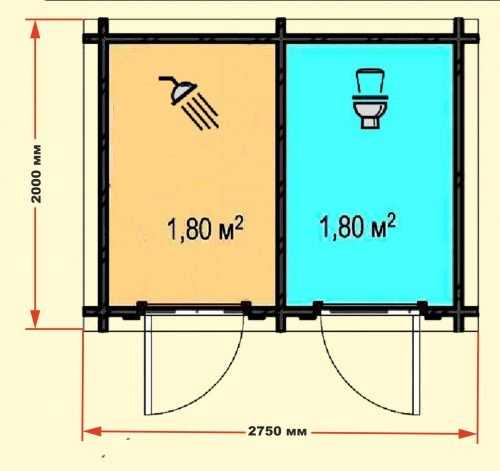

Представлены оптимальные параметры

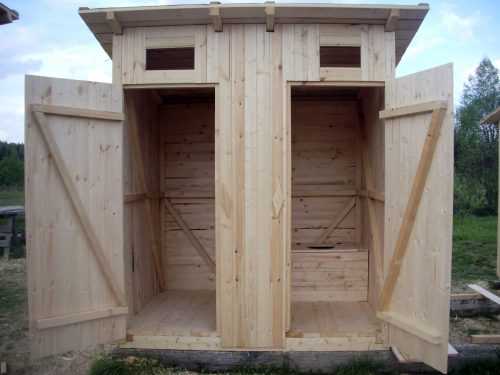

Здесь представлен раздельный туалет с душем в одном сооружении. Конструкция расположена на столбчатом фундаменте. Её размеры позволяют удобно использовать сооружение по назначению. Помещения душевой и туалета имеют габариты, достаточные для размещения дополнительной мебели и сантехники. В туалете можно поместить умывальник и полки, а в душевой комнатке — лавки и кабину для купания. При ширине 130 см и длине 200 см в каждом помещении не будет тесно. Высота 2,5 м даёт возможность пользоваться этой постройкой даже очень высокому человеку.

Длина и ширина конструкции подбирается индивидуально

Если дверь открывается, как показано на чертеже, то умывальник лучше расположить с правой стороны. В этом случае при входе и выходе из помещения туалета не будет мешать раковина. Лавку в душевой комнате можно установить таким же образом.

Выбор материалов

Для строительства туалета с душем используют различные материалы. В нашем случае это будет каркасное сооружение на столбчатом фундаменте, имеющее двускатную крышу. Для каркасной постройки не нужен глубокий фундамент, так как она имеет относительно небольшой вес. Благодаря столбам, конструкция будет возвышаться над землей. Это обезопасит нижнюю обвязку сооружения от сырости и грибка. Вода не будет задерживаться под основанием. Двускатная крыша позволит оборудовать холодный чердак для хозяйственных нужд. Вода с такой крыши стекает быстрее, чем с односкатной.

Приобретая брусья и доски, нужно учитывать их влажность, степень которой не должна превышать 22%. Чтобы это опеределить, используют игольчатый влагомер.

Чтобы построить дачный туалет с душем, необходимо подготовить следующие материалы:

• Для нижней и верхней обвязки: четыре бруса длиной по 2750 мм и столько же — по 2000 мм, все сечением 100х100 мм;
• Для вертикальных опор нужны брусья сечением 50х100 мм, в количестве 24 шт., каждая из которых длиной по 200 см;
• Деревянные обрезные доски сечением 10х100 мм, для обрешётки;
• Брусья сечением 50х100 мм, длиной по 200 см, в количестве 12 шт. – для каркаса крыши;
• Для настила пола (в туалете) необходимы доски сечением 40х150 мм в количестве (минимум) 20 штук. В качестве чистового пола используются OSB листы;
• Если полы в душевой будут покрыты кафелем, то необходимо количество равное 2 м²;
• Пластиковые трубы и канализационный слив;
• Бетонная смесь (М-200) в количестве полутора куба;
• Фанерные листы для изготовления опалубки;
• Песок и гравий;
• Металлочерепица.

Все деревянные элементы не должны иметь сучков, трещин, плесени и повреждений от насекомых.

• В качестве чернового потолка используются листы многослойной фанеры, ДСП, ДВП или OSB плит.
• Для удобства крепления брусьев используются металлические уголки и пластины.

Необходимые инструменты

При строительстве дачного туалета с душем понадобятся следующие инструменты:

1. Лопата штыковая и совковая;
2. Электролобзик или ножовка;
3. Бетономешалка;
4. Электросварочный аппарат;
5. Большая ёмкость с водой;
6. Вёдра или тачка для переноски бетонной смеси, гравия и песка;
7. Плоскогубцы и кусачки.
8. Шуруповёрт или крестовая отвёртка.
9. Топор.
10. Молоток.
11. Строительный уровень.
12. Угольник.
13. Измерительная рулетка.
14. Шнур.
15. Саморезы и гвозди.
16. Рубанок.
17. Карандаш.

Пошаговая инструкция по сооружению своими руками

Когда все необходимые материалы приобретены, а инструменты подготовлены к работе, можно приступать к строительству дачного туалета с душем:

1. Сначала нужно правильно выбрать место для этого сооружения. Участок не должен находиться в низине или яме.
2. Для этой постройки будет использован столбчатый фундамент. Чтобы его установить, необходимо сделать разметку на земле с помощью рулетки и шнура.
3. После этого необходимо выкопать котлован для выгребной ямы. Её глубина должна быть от 1,5 до 2 и более метров. Ширина и длина котлована может быть разной. Обычно эти значения равны 100х150 см.


   Выгребная яма может быть и круглой, и квадратной формы

4. Когда яма выкопана, её необходимо укрепить. Для этого стены ямы выкладываем кирпичом. В качестве склеивающего вещества используем цементный раствор.
5. Когда стены готовы, дно ямы засыпать смесью песка и гравия, после чего забетонировать. В результате получится бетонная ёмкость, не пропускающая сквозь свои стены содержимое.

   Кирпичная кладка предотвратит загрязнение почвы и подземных вод

6. Далее необходимо установить столбчатый фундамент. Для этого выкапываем лунки глубиной 80 см и диаметром 20 см.
7. Их дно сначала следует засыпать 10-сантиметровым слоем песка, который необходимо утрамбовать.
8. Сверху песка насыпать слой гравия толщиной 10 см, который тоже необходимо тщательно спрессовать.

   Правильное устройство фундамента создаст жёсткое основание для конструкции

9. После этого, из фанерных листов или досок, нужно изготовить опалубку для столбов, которая должна возвышаться над землёй на 30 см.
10. В середину лунки вставить от 3 до 5 прутьев арматуры для укрепления бетона. Элементы металлического каркаса соединить с помощью проволоки.
11. Замесить бетон и залить его в опалубку. В случае проведения строительных работ в жаркую погоду опалубку с незастывшим бетоном необходимо чем-нибудь накрыть. Если этого не сделать, бетон может растрескаться.
12. Оставить будущий фундамент на пару суток для застывания.
13. По истечении указанного времени снять опалубку.

    Опалубка придала квадратную форму столбу, а металлическая армтура — прочности

14. Далее необходимо установить сливную трубу под душевой. Слив разместить в установленном месте, а другой конец трубы вывести наружу.

    Благодаря выведению сточных вод, влага не будет скапливаться под душевой

15. Для нижней обвязки использовать брусья сечением 100х100 мм. Соединять деревянные элементы способом в полдерева. Между древесиной и бетонным столбом проложить два слоя рубероида. Каркас с бетонным основанием соединить на металлические шпильки с гайками.
16. В качестве каркаса над выгребной ямой использовать металлический швеллер.
17. Теперь можно перейти к возведению каркасных стен. Для этого нужно брусья сечением 50х100 мм установить по углам. Их вертикальное положение проверить с помощью строительного уровня. В качестве соединений, вертикальных опор и нижней обвязки, использовать металлические уголки и пластины.

    Концы брусьев соединены способом в полдерева

18. В каркасе установить два столба высотой 1960 мм на место дверей. Расстояние между ними сделать 770 мм.
19. После того как все вертикальные опоры установлены, необходимо сделать верхнюю обвязку из брусьев сечением 100х100 мм. Закрепить её на металлические пластины и уголки с помощью саморезов.

    Деревянные укосины временно укрепят конструкцию

20. На верхней обвязке, посередине, установить три вертикальных стойки, сверху которых закрепить коньковую доску.

    Высота стоек определит угол наклона крыши

21. Из досок сечением 10х40 мм сделать стропила для двускатной крыши с шагом 65 см. Длина стропильных ног должна быть на 20 см больше, чем края стен сооружения. Все элементы закрепить саморезами.
22. Затем из обрезной доски сделать обрешётку с шагом от 20 до 30 см. На коньковом элементе соединить её друг с другом. Длина досок должна подбираться так, чтобы они выступали на 20 см.

    Выступающие части обрешётки послужат козырьком для постройки

23. Прибить ветровые доски. Крышу накрыть листами металлочерепицы, которые закрепляются к обрешётке на саморезы. Пароизоляционный слой для этой конструкции не предусматривается, так как она не будет отапливаться.
24. Теперь перейти к установке пола в туалете. Нарезать брусья нужной длины из досок толщиной 40 мм, которые закрепить на нижней обвязке саморезами. Длина пола от входа до постамента с сидением составляет 100 см.
25. Нарезать 5 брусьев длиной по 40 см, и с помощью металлических уголков и саморезов прикрутить их к половой доске. Параллельно им на швеллере тоже установить 5 вертикальных брусьев, соединив их такими же досками. К боковым опорам (будущего помещения туалета) и задним прикрепить такие же брусья. В результате, должен получиться каркас, похожий на большую ступень. Эта конструкция из деревянных брусьев предназначена для постамента.

    Указанная конструкция укреплена металлическими уголками, которые делают её более крепкой

26. Обшить его доской толщиной 20 мм. Затем необходимо утеплить стены туалета и душа. Для этого внутреннюю сторону каркаса сооружения оббить досками толщиной 20 мм. Затем между каждой вертикальной опорой плотно вставить пенопластовые плиты толщиной 10 мм. Щели между ними заполнить монтажной пеной. Также необходимо утеплить потолок.

    Пенопласт надёжно защитит стены от холода и жары

27. Затем нужно оббить наружные стены и внутреннюю сторону потолка досками, толщиной 20 мм.
28. Теперь можно заняться строительством душа. Чтобы вода уходила в землю не под постройкой, нужно сделать сливную систему. Для этого выкопать небольшую канаву, в которую уложить обычную канализационную трубу диаметром 10 см. Один конец этой трубы должен вести к отводу с прямым углом, для соединения к канализационному сливу.
29. Накрыть его полиэтиленом и присоединить к трубе.
30. В помещении душевой засыпать полы слоем щебня. Это нужно, для того чтобы тратить меньше бетона. Щебень нужно расположить так, чтобы его уровень вокруг слива был меньше, чем по периметру.
31. Сверху залить бетоном и разровнять его. В результате поверхность по всему периметру будет иметь равномерный спуск к месту слива для воды. Это основание должно быть без ямок и выступов, чтобы она беспрепятственно стекала.

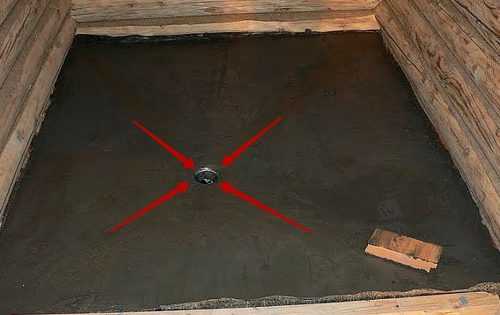

    Наклон пола к сливу

32. Подождать, пока бетонное основание застынет, после чего покрыть его слоем битумно-резиновой мастики. Перед применением её необходимо разогреть до жидкой массы. Затем, с помощью кисточки, нанести на сухой и очищенный от пыли бетонный пол. Таким же образом необходимо обработать нижнюю обвязку конструкции.
33. Когда мастика затвердеет и остынет, можно перейти к установке деревянного пола в душе. Для этого необходимо доски толщиной 40 мм нарезать на фрагменты длиной 137 см.
34. Указанные доски уложить на обвязку и прикрутить саморезами. Чтобы вода уходила сквозь пол, необходимо между древесиной оставлять расстояние от 15 до 20 мм.

    Щели между досками способствуют лучшему оттоку воды

35. Оббить внутреннюю поверхность помещения для душа досками толщиной 20 мм. Всё обработать влагозащитным составом. Покрыть всю душевую яхтным лаком в два слоя. После первого раза дать ему высохнуть и только потом приступать ко второму нанесению. Такими же досками оббить все внешние стены постройки.
36. С помощью шлифовальной машины зачистить деревянные поверхности душа и туалета.
37. Затем нужно обезопасить фундамент от потоков воды. Для этого необходимо установить систему водослива. К краям стропил прикрепить сливные каналы, к которым с каждой стороны установить водосточные трубы.

    Благодаря трубам и желобам, вода не будет скапливаться у стен конструкции

38. Теперь необходимо уделить внимание вентиляции в туалете и его яме. Для этого нужно в крышке выгребного отдела сделать отверстие диаметром 10 см, в которое вставить пластиковую трубу. Её высоту нужно сделать выше коньковой части крыши на 70–100 см.
39. Для вентиляции в помещении туалета необходимо просверлить отверстие в его стене диаметром также 10 см. В него вставить пластиковую трубу и вывести параллельно предыдущей. Сверху каждой трубы закрепить зонтики от попадания осадков.

    Установка вентиляционной системы создаст условия для выхода метана

40. Для использования дачного душа и туалета в тёмное время суток необходимо провести электричество. Для этого в перегородке между туалетом и душем просверлить отверстие, в которое завести провода и подключить их к распаячной коробке. Лампу прикрепить к потолку и прикрутить плафон закрытого типа. Выключатель вывести на стену. Это сделать в обоих помещениях.

    Соединения проводки нужно тщательно изолировать от влаги

41. Теперь нужно установить двери. Их необходимо обработать теми же составами и лаком, как и помещение душевой.

Установка и нюансы использования на даче

Когда конструкция дачного туалета и душа возведена, можно перейти к непосредственной установке бочки для воды, присоединению к ней трубки с душевой лейкой. Также необходимо установить место для сиденья в туалете.

Для установки бочки с водой наиболее подходит плоская крыша. Так как в нашем случае она двускатная, то для этой ёмкости необходимо соорудить подставку. Её нужно изготовить из металлических труб, швеллера или уголка, с помощью электросварки. В нашем случае использован уголок из металла со сторонами 50 мм и толщиной 3 мм. Для укрепления конструкции нужно перпендикулярно, через каждые 100 см, приварить усилители. Общая длина каркаса составляет 4 м. В результате должна получиться цельная подставка в виде треноги. Затем, около стены душевой пробурить три ямки глубиной 1 м. В них опустить треногу и залить бетоном.

С целью эконочии материала, изготовлен каркас из трёх металлических уголков

В качестве бочки для воды использована пластиковая ёмкость высотой 20 см, длиной и шириной — 100 см. Из-за небольшой высоты, вода в такой ёмкости нагревается от солнечных лучей довольно быстро. Под ней необходимо сделать деревянный каркас. В нашем случае он изготовлен из брусьев сечением 50х50 см, по 100 см каждый. Следует соединить их концы способом в полдерева и закрепить саморезами.

Форма этого бака вмещает много воды, которая быстро нагревается на солнце

Деревянный каркас необходимо прикрепить к стойке на саморезы.

Теперь можно перейти к монтажу труб для душа. Для этого лучше использовать пластиковые, диаметром 25 мм. В бочке аккуратно просверлить аналогичное отверстие, в которое, используя контргайки и резиновые уплотнители, установить фитинг. К нему присоединить трубу, в которой через 50–60 см подсоединить шаровой кран. Он необходим для перекрытия воды в случае каких-либо ремонтных или строительных работ. Затем просверлить отверстие в потолке и просунуть в него трубу. Используя тройники и фитинги, расположить её в душевой. В трубке под потолком установить лейку с краном.

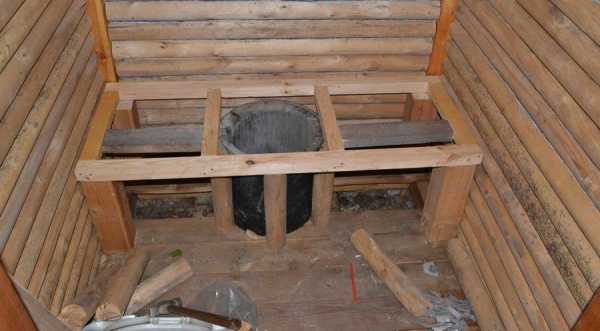

Теперь необходимо установить сидение в туалете. Чтобы сделать ровное отверстие, необходимо приложить ведро к середине постамента и обвести его карандашом. С помощью электролобзика вырезать отверстие в размеченной области.

Ведро скроет края отверстия

В него вставить ведро и закрепить на саморезы. В случае использования туалета в зимний период, необходимо приобрести сидение из пенопласта. В любую погоду оно будет тёплым, что немаловажно для здоровья.

Внешний вид готовой постройки хорошо впишется в территрию дачного участка

 Видео: этапы возведения дачного туалета с душем под одной крышей

Приложив незначительные усилия, вы своими руками возведёте нужную и удобную постройку. Отдых и проживание на даче станут намного комфортней. Чтобы искупаться после работы в саду в жаркий день, не нужно греть воду и тратить электричество. Благодаря различным материалам внешней отделки совмещённые в одной постройке туалет и душ не нарушат архитектурный ансамбль дачных построек.

maja-dacha.ru
