Обзор камер видеонаблюдения – 7 критериев выбора камер видеонаблюдения

Содержание

Десять заповедей видеоконтроля или как выбрать камеру видеонаблюдения.

Попробуем разобраться, как выбрать камеру видеонаблюдения, качественную и относительно недорогую.

Представим себе обычную ситуацию: няня на даче с детьми, вы в городе на работе. Решили позвонить на свою фазенду, узнать как дела, что надо из города привезти на дачу, но няня упорно не берет трубку, возможно просто отошла погулять, или спит в гамаке окруженная суетливой толпой детишек. Все вроде в порядке, но вы то об этом не знаете! Как сохранить свои нервы при помощи камеры видеонаблюдения? Сейчас мы постараемся рассказать подробнее.

Камера, которую можно установить на фасаде дома, покажет вам бегающих детишек и заснувшую няню, или няню убегающую от детей :).

Камера видеонаблюдения, установленная внутри помещения, поможет увидеть стоит ли наводить порядок в доме утром и куда наконец спряталась ваша кошка.

Камера установленная у ворот, поможет понять не будет ли заблокирован подъезд к дому к моменту приезда на дачу. Да и охрана сада ночью от яблочных воришек тоже не помешает. Да и не помешает убедиться все таки, как там погода сегодня?



Ну это один из многочисленных примеров, который кстати и особой роли не играет. Вообще уже достаточно многим людям понятно, что системы видеонаблюдения это уже вполне себе настоящее, а не какое то заоблачное будущее.

Это нужно, во многих случаях, просто необходимо не только для организаций, фирм, но и для нас простых смертных.

Но как, как выбрать аппаратуру для видеонаблюдения, не имея в этой области особенных знаний.

Выхода два :

-обратиться в специализированную фирму и попросить спроектировать для вас подобную систему;

-попробовать разобраться самому в некоторых нюансах и спроектировать такую систему самому.

Для тех, кто хочет разобраться в базовых понятиях и не желает прибегать к сторонним услугам, особенно для тех кому нужно поставить всего одну или две камеры мы и попробуем рассказать некоторые базовые вещи особенно важные при выборе камеры видеонаблюдения.

1. Первое на что стоит обратить внимание при выборе камеры для видеонаблюдения - условия в которых камера будет трудиться.

Если на приусадебном участке, в дождь, снег, жару, ветер - надо подбирать специальные камеры c влагоустойчивыми металлическими корпусами или антивандальными корпусами, которые поддерживают международные стандарты защиты типа IP-66, IP-67.

В доме камеру можно поставить в обычном пластиковом корпусе,а где нибудь в неотапливаемом, но сухом гараже лучше конечно выбрать обычный металлический корпус.

По внешнему виду подразделяют два основных типа уличных камер:

Купольные (DOME) и вытянутой формы типа Bullet (пуля).

Антивандальная уличная купольная DOME)камера

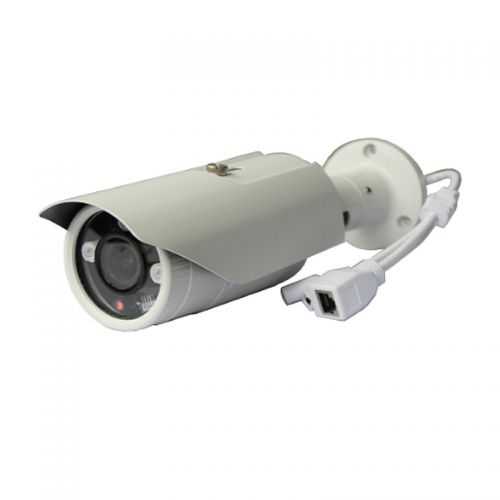

Антивандальная уличная камера типа Bullet

Тестирование антивандальной камеры на выносливость 🙂

Обычные камеры (не антивандальные и не влагостойкие) внешне могут выглядеть примерно также как и на приведенных картинках, только корпус будет пластиковый без дополнительных герметизирующих аксессуаров.

2. Вторым пунктом в котором стоит определиться - угол обзора камеры.

То есть если вы хотите приобрести всего одну камеру которая просто охватывала весь ваш приусадебный участок, чтобы зафиксировать какие то проблемы или убедиться что проблем на данный момент не существует, причем не особенно вдаваясь в детали, то вполне можно выбрать камеру с углом обзора 130-90 градусов по горизонтали (это достаточно распространенный вариант камер и относительно недорогой).

Есть конечно и так называемые варифокальные камеры и камеры «рыбий глаз», первые дают возможность изменять фокус и приближать изображение для лучшего распознавания, вторые дают обзор в 360 градусов (в таком случае камеру лучше разместить где нибудь посередине участка на столбе), но эти варианты более дорогие и в случае когда камера размещена на доме или хоз.постройке и хорошая детализация не важна, или когда приусадебный участок совсем небольшой, то эти камеры будут по своим функциям несколько излишними для нас.

Пример камеры Fish eye "рыбий глаз"

Очень важно определиться с углом обзора и с расстоянием до объекта который вы хотите распознать. Допустим вам важно чтобы было видно кто именно входит в вашу калитку или кто подходит к вашему автомобилю. Для хорошего распознавания лица нужны камеры с другими характеристиками. На кадрах ниже заметно что лица нападавших нельзя распознать только из-за масок, но лица сотрудников магазина вполне распознаваемы.

В таком случае нужно выбрать камеру в которой угол обзора будет меньше, изображение входящих в калитку ближе. Как же определиться в таком случае, скажете вы, да очень просто существует множество табличек типа этой.

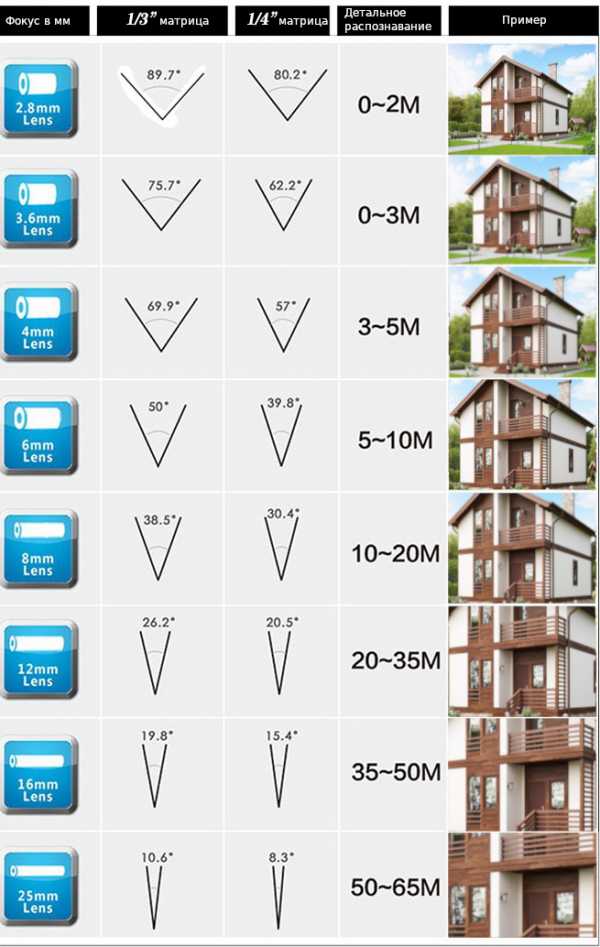

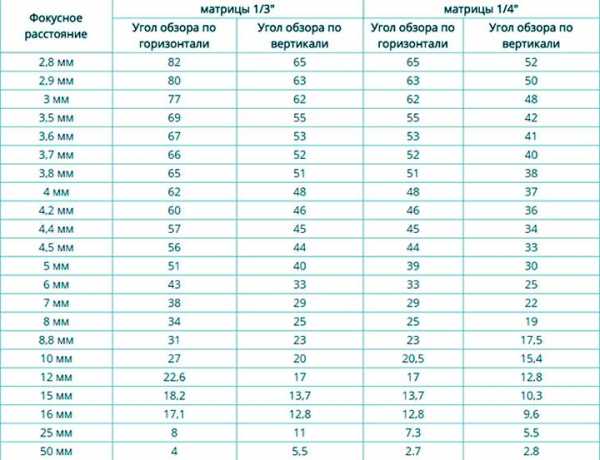

В этой таблице указаны два пока нам не очень понятных параметра. Первая графа LENS focus в мм, и два столбца с вообще непонятными цифрами 1/3`` 1/4``. LENS focus-это так называемое "фокусное расстояние" (обычно производители указывают его в документации или на самих камерах), а непонятные цифры 1/3`` и 1/4`` - это размеры матриц, так называемых видеосенсоров, по простому датчиков внутри камеры на которые попадает изображение. На самом деле размеров матриц бывает гораздо больше чем указано в таблице, но нам важно знать что чем больше размер матрицы тем лучше, то есть 1/3`` (треть дюйма лучше чем четверть). Соответственно матрица на треть дюйма с оптикой имеющей фокусное расстояние 2,8 мм дает больший угол обзора на том же расстоянии качественного распознавания деталей, чем матрица 1/4``(четверть дюйма) с той же оптикой. Вот именно на примере этой и подобной таблиц можно примерно вычислить эти два основных параметра которые указываются обычно производителями камер. Повторимся, подбираем исходя из определенных требований именно на вашем участке или в помещении смотрим расстояние до объекта наблюдения и необходимый угол обзора.

Камера с маленьким фокусным расстоянием 3Mp например позволяет увидеть общую картину , но номера автомобилей уже недоступны на таком расстоянии для рассматривания.



3. Третий базовый параметр для камеры - это способ ее подключения (проводной, беспроводной), стоит также определиться каким образом будет к камере подведено питание.

Если к уличной камере невозможно протянуть провода тогда единственный выход камера на аккумуляторах с WiFI подключением.

Остальные варианты надо рассматривать с учетом подбора специальных стойких к климатическим условиям проводов, муфт, заглушек. С точки зрения питания камер также надо понимать некоторые вещи. Дело в том что надо решить, что удобнее, подвести питающий кабель или удлинитель для камеры, или необходимо чтобы камера запитывалась по тому же кабелю по которому она подключена к сети интернет. В данном случае требуется параметр под названием POE на камере должен быть разъем питания поддерживающий POE ( Power Other Ethernet) и соответственно либо роутер либо коммутатор, должен поддерживать POE. Есть также специальные устройства инжекторы и сплиттеры POE которые помогут запитать камеру. Также поставляются специальные удлинители питания. Но стоит лишний раз убедиться что блок питания достаточно мощный, чтобы покрыть длину кабеля и включить камеру. Иногда из за длины кабеля может просто не хватить мощности для включения. Чаще проще вытащить герметичный удлинитель 220В и к нему подключить камеру.

Камера с питанием POE (Power other Ethernet).

4. Четвертый базовый параметр это вид камеры (цифровая, аналоговая).

Наиболее сейчас востребованный вариант —цифровая IP камера. Это абсолютно самостоятельное устройство, которое можно использовать без подключения видеорегистратора, если не требуется постоянная запись происходящего. Обычно в IP камерах есть слот для SD или microSD карты , на которую можно записать нужные вам кадры в режиме онлайн. IP камеру можно подключить к интернету по проводам или если у нее имеется встроенный WiFi – беспроводным способом. Почему она называется IP камерой — просто IP камера имеет свой сетевой идентификатор IP который можно настроить так чтобы он был доступен в локальной сети или даже в глобальной сети интернет. Однако для доступа к камере из Интернета требуются специальные настройки и статический «белый» (доступный из интернета) адрес IP, который обычно можно получить только у провайдера сети. Также современные IP камеры почти все поддерживают функцию P2P или как вариант DynDNS, и специальное программное обеспечение для доступа из интернета без поддержки статического «белого» адреса со стороны провайдера. На внешний вид цифровая камера определяется очень просто наличием входа RJ-45 как на предыдущем рисунке. Но с технологией P2P и DynDNS иногда бывают возникают проблемы со скоростью передачи данных, это связано с тем что видео перегоняется на экран вашего телефона или компьютера через сторонние сервера , многие из которых либо находятся в других странах, либо бывают иногда недоступны или перегружены. Так что самым идеальным вариантом конечно же остается прямой доступ через статический "белый" адрес через вашего провайдера, но подобные услуги зачастую стоят недешево.

Более дешевым вариантом является вариант так называемых аналоговых камер, последнее поколение которых, AHD камеры ничуть не хуже цифровых, но по цене отличаются очень прилично, и подключение их намного проще, правда в этом случае обязательно требуется видеорегистратор DVR или гибридный DVR/NVR к которому и подключаются камеры при помощи коаксиального кабеля (обычно похожим кабелем подключается TV антенна к телевизору). Для подключения к сети интернет в этом случае используется именно DVR который имеет соответствующий интерфейс для подключения к локальной сети или к сети интернет . Также одним из преимуществ AHD камер является относительно небольшие потери сигнала на коаксиальном кабеле, по сравнению с обычной «витой парой». Расстояние по которому до камеры наблюдения информация может доходить без потерь по коаксиальному кабелю (в аналоговой камере) измеряется сотнями метров. Обычная «витая пара» (в цифровых IP камерах) такими показателями похвастаться не может, для увеличения нужного расстояния нужны промежуточные "станции"(роутеры, коммутаторы и т.д.).

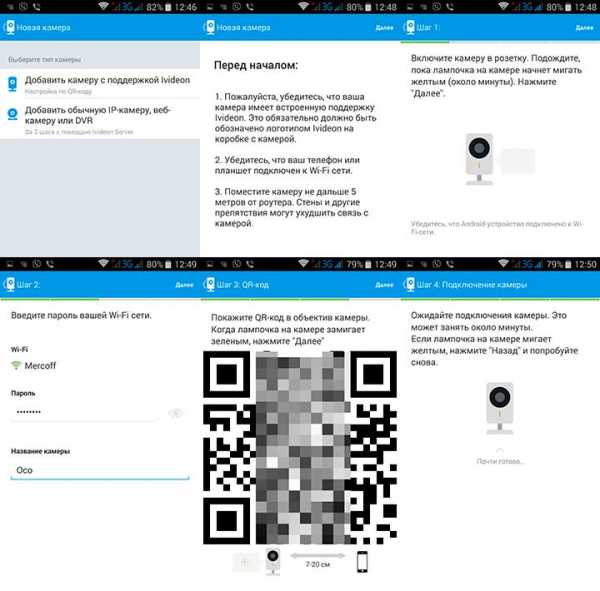

Настройка аналоговой камеры через интернет приложение в сотовом телефоне.

5. Пятый базовый параметр - необходимость записи и хранения видеоинформации.

По поводу записи информации - если все таки возникла необходимость круглосуточно записывать все происходящее в доме или на вашем участке, или в квартире, в данном случае покупается цифровой видеорегистратор NVR к которому и подключается IP камера(камеры), в видеорегистраторе устанавливается жесткий диск и настраиваются параметры записи. Важно! В этом случае, на сегодняшний день лучше подбирать видеорегистраторы и камеры поддерживающие стандарты H.265 и H.265+ так называемый HEVC (High Efficiency Video Coding) кодек, в этом случае вы чуть чуть подороже заплатите за оборудование, но тотально сэкономите на жестких дисках установленных в регистратор. Объем записи при использовании этих новых кодеков снижается как минимум вполовину при практически таком же качестве картинки.

6. Шестой базовый параметр который стоит себе хорошо представлять -это период наблюдения (время суток) и, при активном дневном наблюдении, расположение камеры относительно солнца в разное время года.

Обычно в камеры встроены автоматические переключатели день-ночь, которые переводят камеру в ночной (черно-белый) режим работы, также почти во всех камерах есть ИК и(или) LED подсветка для лучшей видимости в ночном режиме. Если ночное наблюдение особенно важно для вас , стоит взять камеры с повышенной чувствительностью , такие как например камеры с матрицами StarVision от Sony. Хотя сейчас почти у всех производителей имеются специализированные матрицы с улучшенной чувствительностью для ночного наблюдения. StarVision в данной ситуации просто является стандартом в области ночного наблюдения. По поводу дневного наблюдения имеются свои нюансы о которых тоже стоит позаботиться заранее. Например прохождение солнца, рассвет и закат. Стоит оборудовать место для камеры таким образом, чтобы прямые солнечные лучи не попадали прямо в объектив и не засвечивали картинку, расположив ее таким образом или под таким углом дабы минимизировать попадание прямого солнечного света в камеру. Также стоит понимать какие функции поддерживает камера или регистратор для компенсации подобных проблем. Например HLC ( high light compensation) компенсация яркого света «бьющего» прямо в камеру. Или BLC (Black Light Compensation) компенсация заднего фона, например, в яркий солнечный день если солнце находится за спиной человека (или например фигура человека на фоне яркого фонаря), человек будет выглядеть как темное пятно детали будут плохо различимы. Но если данная функция поддерживается нашим аппаратом человек будет виден также отчетливо как если бы этой засветки не было. Или функция DWR или DWDR (digital wide dynamic range) расширенный динамический диапазон позволяющий часть объектов находящихся в тени "вытянуть" до такого качества(изображения), как будто бы при нормальном освещении.

7. Седьмой базовый параметр — стабилизация движения камеры, а также возможность съемки объектов в движении.

Важный параметр, который как правило определяется возможностями камеры и наличием некоторых параметров например EIS ( электронная стабилизация изображения) при раскачивании камеры от ветра или еще каких либо факторов. И Rolling Shutter или Global Shutter для компенсации искажений на видео движущихся объектов.

8. Восьмой базовый параметр -производитель матрицы камеры и процессора.

Судя по отзывам основным стандартом в области видеонаблюдения все таки являются матрицы SONY. Нет есть конечно другие очень неплохие матрицы например Panasonic (весьма недешевые), но в массовом ценовом сегменте матрицы SONY в соотношении цена качество пока наиболее популярны. Также в этом ценовом сегменте весьма популярны матрицы OmniVision и ON Semiconductor (Aptina). Также по наименованию матрицы возможно узнать для каких целей она наиболее всего приспособлена. По наименованию процессора можно выяснить какие функции и стандарты обработки видео и изображений поддерживает камера. Но к сожалению производители матриц и процессором не всегда явно указываются производителями камер.

Сравнение двух камер с матрицами Exmor от Sony IMX323 и IMX 291 (с функцией Starvision) при ночном освещении.

9. Девятый параметр -необходимость специальных действий с вашим участием.

Это как раз камеры с ручным изменяемым углом обзора (ручной фокус), камеры с круговым обзором, PTZ камеры ( с возможностью механического поворота наклона при помощи удаленного управления джойстиком или мышью), варифокальные камеры с цифровым управлением, камеры с автофокусировкой и (или) многократным увеличением. Все эти функции улучшают взаимодействие с камерой наблюдения, но стоят денег. Поэтому в бюджет такую функциональность стоит закладывать заранее.

10. Десятый параметр- непосредственно поддержка охранных функций камеры.

С точки зрения присутствия в программном обеспечении всяких "нужностей" для таких серьезных вещей. Это например наличие в камере или видеорегистраторе функции "охраны периметра", когда в несколько кликов выставляется охраняемая область, пересечение которой вызывает сигнал тревоги, или функция "детекции движения" (которую кстати во многих моделях видеорегистратора можно использовать совместно с датчиками движения). Бывают также функции "отслеживания объектов" , "распознавания объектов" и многое другое. Также интересны бывают системы самозащиты камер видеонаблюдения. Например злоумышленник закрывает камеру рукой, или заливает краской и камера поднимает тревогу - это срабатывает тревога по факту потери видеосигнала от камеры, или теряется связь с камерой (обрезан провод) в таком случае срабатывает сигнализация по случаю потери связи с камерой. Можно также настроить отслеживание конкретного предмета, если он исчезает из области "патрулирования" камеры опять же срабатывает сигнализация.

Мы описали базовые советы по выбору камеры видеонаблюдения, но постарались вместить большинство вопросов которые возникают в процессе знакомства с этой темой.Так что предлагаем задуматься и оценить свои силы, если речь всего об одной или двух камерах, для дачи или квартиры, возможно стоит действительно проникнуться "тематикой" видеонаблюдения и в конечном итоге просто закупиться необходимым оборудованием. Если же камер нужно много, и разговор идет о серьезной системе защиты от проникновения , с охраной периметра, системой распознавания , с установкой датчиков движения, или инфракрасных датчиков, вероятнее всего все таки следует обратиться к специалистам и заказать комплексный проект, в конечном итоге это выйдет дешевле чем подбирать оборудование не совсем понимая масштабов задачи.

mobilebooster.ru

Как выбрать камеру для видеонаблюдения: 6 полезных советов

Современный рынок видеонаблюдения переполнен предложениями от компаний-производителей, что усложняет выбор нужной модели. Чтобы не ошибиться в выборе, мы подготовили для вас список из 6 советов по видеонаблюдению именно под ваши нужды.

Оглавление:

  1. Аналоговые камеры или цифровые?
  2. Монтаж внутри здания или на улице?
  3. Фокусировка и угол обзора
  4. Освещение и светочувствительность оборудования
  5. Зачем нужен WDR (широкий динамический диапазон)?
  6. Ночной режим и инфракрасная подсветка. В двух словах
  7. Видео обзор по видеонаблюдению: как выбрать камеры?

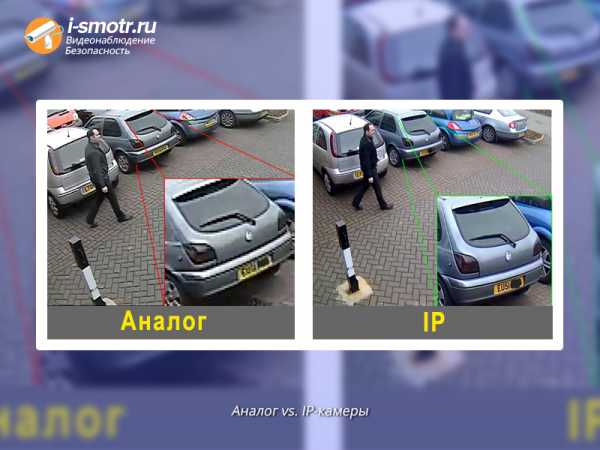

Аналоговые камеры или цифровые?

Прежде чем купить камеры для видеонаблюдения, давайте сперва сравним их. На рынке представлены два типа камер – аналоговые и цифровые.

Сигнал аналоговых камер построена на работе NTSC и PAL, это позволяет подключать их напрямую к монитору, без необходимости фиксировать происходящее. Для записи картинки, с возможностью отмотать назад и посмотреть требуется дополнительное подключение видеорегистратора или  системного блока компьютера к системе видеонаблюдения.

О работе цифровых камер или ip-камер, как их принято называть, можно сказать следующее: данные с матрицы перекодируются в цифровые данные, затем передают картинку на оборудование (под оборудованием я подразумеваю облачный сервер, видеорегистратор или системный блок компьютера), посредством беспроводных сетей 3G, 4G или Wi-Fi. Это позволяет иметь прямой доступ к камере и в любой момент можно оценить обстановку за наблюдаемым объектом со смартфона, планшета или ноутбука находясь в любой точке планеты, где есть доступ в интернет.

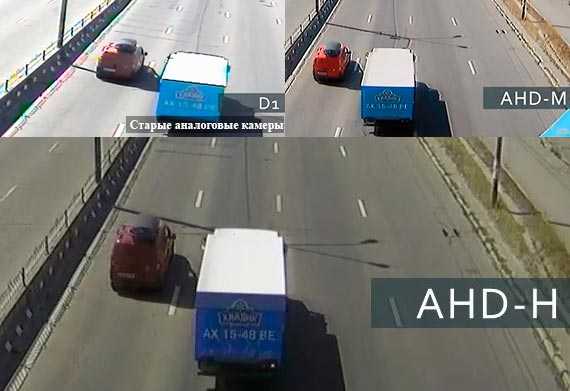

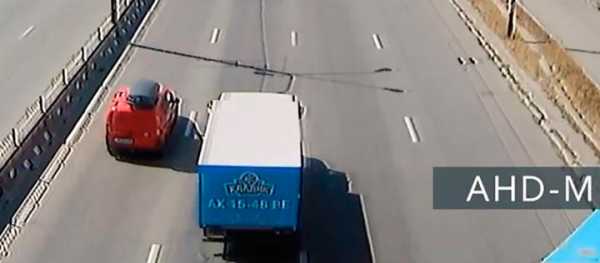

Современные аналоговые камеры видеонаблюдения перешли на HD-формат (AHD) и их максимальное разрешение составляет 1920х1080 — Full HD (2МП). Если учесть, что IP-камеры имеют похожее разрешение, то аналоговые камеры при выборе выигрывают ценой. Если цена для вас на втором плане, то идеальным решением станет выбор IP-камеры.

Монтаж внутри здания или на улице?

В случае установки камер видеонаблюдения вне помещения, есть правила, которых стоит придерживаться, чтобы выбрать подходящие камеры видеонаблюдения именно для улицы.

Многие уличные модели камер имеют защитный корпус, который позволяет избежать неблагоприятные воздействия низких температур и окружающей среды. Герметичный корпус камеры также по возможности должен включать в себя систему подогрева, чтобы более благоприятно эксплуатировать камеры в низких температурных условиях. Для местностей где всегда тепло и температура воздуха не опускается ниже нуля — можно ограничиться простыми моделями.

В местах где повышенная влажность следует устанавливать камеры видеонаблюдения с влагозащитным корпусом.

Камеры, установленные на улице, могут быть испорчены злоумышленниками. Чтобы избежать их порчу, нужно ставить камеры по возможности выше, чтобы без дополнительной оснастки до них было трудно добраться. Так вы сохраните камеры целыми и невредимыми, а также запечатлите тех, кто проник на вашу территорию.

В случае установки видеонаблюдения внутри помещения, где отсутствуют какие-либо воздействия окружающей среды, рекомендуется использовать купольные камеры без специальных защитных корпусов.

Фокусировка и угол обзора

Выбирая камеры видеонаблюдения, немало значимым условием будет фокусное расстояние объектива и его угол обзора. От этого будет зависеть качество самой картинки и качество деталей, которые вам нужно зафиксировать. Если вы устанавливаете камеры в частном доме или офисном здании, то вполне разумно использовать камеры с большим углом обзора и короткофокусным объективом. Вы будете фиксировать общую картину происходящего на территории в частном доме или в офисе. Если нужно следить за конкретным объектом на небольшом расстоянии, или вести съемку за входом в магазин, например, где в приоритете стоит распознавание лиц посетителей, в этом случае необходима камера с углом обзора до 45 градусов и длиннофокусным объективом. Такие камеры обычно используются на кассах в торговых центрах и на входе.

Если вашей задачей стоит идентифицировать больше деталей за наблюдаемым объектом, то выбирайте камеру с длиннофокусным объективом и углом обзора до 45 градусов. Камеры с большим углом обзора (от 90 градусов), позволяют охватить больше пространства, в случае если вашей задачей стоит вести наблюдение за большой территорией.

На рынке также присутствуют камеры, объективы которых имеют диапазоны с определенными фокусными расстояниями, т.е. вы можете сами устанавливать нужный вам угол обзора. Такие камеры называются “варифокальными”. Диапазон расстояний у фокусов объективов таких камер может варьироваться от 2.8 до 12 мм. Такие камеры дорогие, но за такое универсальность можно и доплатить.

Влияет ли на качество отображения HD формат?

Бытует мнение, что большое количество мегапикселей не дает картинке хорошее качеством, а лишь дополняет некоторые элементы. Доля правды в этом есть, т.к. разницы между получаемым изображением с 2-мп и 8-мп камеры – нет. Качество картинки идентичное. Главное отличие это цена камер видеонаблюдения.

К слову сказать, что 720p и 1080p также являются идентичными. Если вы не руководствуетесь ценой, покупая камеру видеонаблюдения, то требуйте от компании, по установке видеонаблюдения, все самое лучшее.

Освещение и светочувствительность оборудования

При выборе камер видеонаблюдения для круглосуточной съемки особую роль играет светочувствительность. Этот параметр напрямую влияет на качество изображения, и чем выше у камеры светочувствительность, тем качественнее изображение получается на выходе при съемки в ночное время.

Современные камеры продаются с уже оснащенными ИК-подсветками. Это дает возможность вести съемку даже в абсолютной темноте. Также камеру можно оснастить  дополнительными ИК-прожекторами, которые классифицируются мощностью подсветки и углу обзора.

Под светочувствительностью понимается минимальное количество света, которое позволяет камере фиксировать происходящее. Чувствительность камер видеонаблюдения измеряют в люксах – единице освещенности. Для примера взгляните на таблицу со значениями освещения, которые похожи на определенные места и условия.

Выбирая камеры, обращайте внимание на характеристики светочувствительности, и для каких условий они предназначены. Чтобы узнать условия освещенности в месте, где планируется установка камеры воспользуйтесь люксметром. Для круглосуточного видеонаблюдения вам необходима камера, чувствительность которой равна 0,01 люкс.

Устанавливая камеры на улице, не исключено что освещение будет постоянно меняться в течение дня. И чтобы избежать некачественных картинок (с засветами от яркого солнца или темная картинка при плохой погоде) – уточняйте, имеется ли в камере автоматическая регулировка объектива — диафрагмы. Такие камеры при автоматическом открытии и закрытии отверстия диафрагмы, позволяют поддерживать количество света, который попадает на матрицу в постоянных пределах, тем самым исключая появления солнечных бликов и затемненных картинок в резко меняющихся погодных условиях и времени суток. Еще раз повторюсь — спрашивайте у продавцов наличие авторегулировки диафрагмы.

Широкий динамический диапазон (WDR) – зачем он нужен?

Технология WDR в камерах видеонаблюдения позволяет сравнять яркую освещенность и наблюдаемого объекта в однородную картинку. Объясню на примере, как это работает. Если стоять лицом к камере, а за спиной яркий солнечный свет, то камеры без поддержки WDR подстраиваются под задний фон с ярким освещением, тем самым затемняя лицо. А вот камеры с поддержкой WDR, выдадут вам картинку лица с уровнем освещенности идентичным заднему фону. таким образом все детали будут различимы, без пересвеченных участков и глубоких теней.

В последние годы участилось использование технологии широкого динамического диапазона (WDR). Даже в недорогих камерах видеонаблюдения имеется сенсор с поддержкой данной функции. Стоит заметить, что настоящий WDR используется в дорогих камерах премиум-класса, в бюджетных камерах используется “аналог” с инструкцией из запутанных терминов от производителя и красиво упакованное.

Ночной режим и инфракрасная подсветка. В двух словах

Выбирая камеру видеонаблюдения для ночной съемки, убедитесь в наличии инфракрасной подсветки. Она позволяет вести наблюдение в абсолютной темноте.

Камеры с режимами “день/ночь”, могут автоматически  переключаться в монохромный режим с наступлением темноты.

Глаз человека не способен увидеть ИК-подсветку.

ИК-подсветка способна действовать на расстоянии от 5 до 50 метров. при использовании мощных ИК-прожекторов дальность видимости может освещаться на большее расстояние. Качество подсветки в различных камерах отличается. Бывает так, что угол подсветки не совсем совпадает с углом обзора самого объектива камеры, и тем самым инициируя яркое пересвеченное пятно в центре кадра. некоторые камеры умеют регу

Также рекомендуем посмотреть данное видео, чтобы закрепить понимание данной статьи.лировать мощность ИК-подсветки в зависимости от происходящего на картинке, таким образом не давая объекту чрезмерного освещения и образованию засветок в кадре. Стоит учитывать эти особенности при выборе камер для круглосуточного наблюдения.

Видео обзор по видеонаблюдению: как выбрать камеры?

i-smotr.ru

Угол обзора объектива камеры видеонаблюдения

Автор: Александр Старченко

Одним из важных параметров, которые необходимо брать во внимание перед покупкой камеры видеонаблюдения, является угол обзора объектива. От этой величины напрямую зависит то, какая площадь наблюдаемого участка попадет в поле зрения камеры. Например, для получения общего обзора участка или тесного помещения необходимо выбирать камеры с широким углом обзора, а при необходимости сосредоточения на каком-либо определенном объекте – с узким.

Содержание:

  1. От каких параметров зависит угол обзора?
  2. Определяем необходимое фокусное расстояние
  3. Какой угол обзора выбрать?

От каких параметров зависит угол обзора?

Угол обзора объектива зависит от двух определяющих его параметров:

  1. Фокусное расстояние, которое имеет объектив;
  2. Размер чувствительного элемента (матрицы).

Следует запомнить, что чем большим ФР обладает объектив, тем меньшим будет угол его обзора, поэтому длиннофокусные объективы обладают возможностью наблюдения за относительно удаленными от камеры объектами, а широкоугольные позволяют охватить большую площадь территории или помещения.

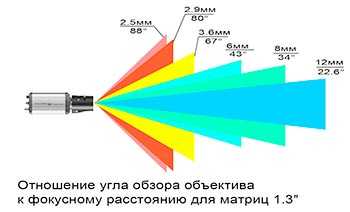

Зависимость угла обзора камеры видеонаблюдения от физического размера матрицы также имеет место быть. Так, чем больше размер матрицы, тем большим будет угол обзора, например:

  • Матрица, диагональ которой составляет ¼ будет иметь угол обзора 64° при фокусном расстоянии 2,8;
  • При этом матрица с диагональю ½ будет иметь угол обзора 96°.

Данные расчеты справедливы для обозначения горизонтального угла обзора, для поиска вертикального угла необходимо брать в расчет соотношение вертикальных и горизонтальных сторон матрицы.

Определяем необходимое фокусное расстояние

Практически во всех случаях возникает необходимость выбора оптимального угла обзора камеры, который может быть определен благодаря расчету ФР объектива. По сути, угол обзора является зависимой величиной от фокусного расстояния. Оно может разниться для каждого конкретного случая, и напрямую зависит от:

  • Расстояния до объекта наблюдения;
  • Размера матрицы;
  • Размера наблюдаемого объекта.

Так, например, угол обзора в 100° хорошо подойдет для небольших тесных помещений, но будет непригоден для наблюдения за удаленными на несколько десятков метров объектами – при просмотре на записи просто невозможно будет различить детали объекта. При увеличении фокусного расстояния сужается угол обзора и появляется возможность наблюдения за относительно отдаленными объектами.

Зная несколько параметров камеры видеонаблюдения и некоторые данные об объекте наблюдения несложно определить необходимое в каждом конкретном случае ФР объектива.

Оптимальное ФР объектива рассчитывают по формуле:

F= h*S/Н или F= v*S/V, где

h – размер горизонтальной стороны матрицы;

S – расстояние до объекта слежения;

H – размер объекта наблюдения по горизонтали;

v – размер вертикальной стороны матрицы;

V – размер объекта наблюдения по вертикали.

Размер вертикальной и горизонтальной сторон сенсора камеры вы можете узнать из данной таблицы:

Для примера рассчитаем простую задачу. Дано: необходимо наблюдать за фасадной стороной небольшого гаража, шириной 4 метра, расстояние до объекта – 10 метров. Размер матрицы – ½ дюйма. Рассчитать подходящее ФР объектива камеры. Для решения воспользуемся формулой, и подставим все необходимые значения:

F=6,4*10/4=16

Рассчитав формулу мы получили, что ФР объектива должно равняться 16, но есть еще один нюанс. Очень важно, чтобы угол обзора камеры был больше рассчитанного, иначе кроме объекта наблюдения больше ничего не будет видно. Поэтому в данном случае оптимальным фокусным расстоянием объектива камеры будет 8-10 мм. Угол обзора при таких значениях будет равен около 35°, и вполне подойдет для видеонаблюдения за гаражом на расстоянии 10 метров. Ниже приведена подробная таблица с углами обзора камер с различными параметрами фокусного расстояния и размерами матрицы.

При необходимости время от времени менять угол обзора, или в любых сложных ситуациях, когда определиться с фокусным расстоянием до покупки камеры бывает проблематично, стоит приобретать камеры с вариофокальным объективом, которые позволяют регулировать угол обзора вручную. Диапазон ФР таких камер обычно лежит в пределах 2,8-12 мм. При использовании вариофокальных объективов вы можете приближать или отдалять картинку без потерь качества благодаря оптическому увеличению объектива.

Какой угол обзора выбрать?

Ответ на этот вопрос зависит от конкретной задачи, ведь каждая ситуация индивидуальна. Например, для видеонаблюдения за большой территорией без необходимости выделения конкретного объекта используют камеры с широкоугольным объективом 2,8-3,6 мм и углом обзора 70-140°.

Угол обзора 60° подобен углу обзора человеческого глаза, и является средним значением. Камеры с таким углом способны передавать детальное изображение с дальностью до объекта наблюдения до 10 м.

Камеры с длиннофокусным объективом и узким углом обзора (10-30°) применяются для наблюдения за отдаленными объектами, расстояние до которых может варьироваться от 20 до 70 метров, и зависит от ФР объектива.

Есть одна интересная особенность, которая позволяет определить расстояние уверенного распознавания объекта, и может служить своеобразной шпаргалкой при выборе камеры. Она заключается в примерном равенстве фокусного расстояния, выраженного в миллиметрах с дистанцией уверенного распознавания в метрах. Например, камера с матрицей 1/3 дюйма и объективом с фокусным расстоянием 12 мм сможет распознать человеческую фигуру на расстоянии 12 метров. На этом расстоянии размер наблюдаемой зоны будет равняться 3 метра в высоту, и 4 в ширину, что позволит достаточно уверенно провести идентификацию человека.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

nabludaykin.ru

основные виды и первостепенные критерии выбора

Автор: Александр Старченко

В последнее время системы видеонаблюдения на базе IP камер стремительно развиваются и пользуются большой популярностью как среди обычных пользователей, так и крупных организаций. Обуславливается такой повальный спрос технологичной начинкой IP камер, которой так не хватает аналоговым. Например, с помощью IP камер можно без использования стороннего оборудования (за исключением маршрутизатора и свитча) создать полноценное видеонаблюдение через интернет посредством статического IP адреса либо с помощью DynDNS, а также настроить онлайн вещание через облачный сервис.

Содержание:

  1. Типы IP камер
  2. Преимущества и недостатки
  3. Как выбрать IP камеру видеонаблюдения?
  4. Значимые функции IP камер, выполняемые процессором
  5. Прочие моменты выбора IP камеры

Типы IP камер

Основным различием IP камер видеонаблюдения является корпусное исполнение, которое зависит от сферы их применения. На сегодняшний день применяются следующие типы IP камер:

Корпусные. Обычные камеры со стандартным корпусом, предназначены преимущественно для наружной установки с применением термокожуха. Такие камеры как правило имеют больше возможностей для подбора необходимого ракурса, по сравнению с купольными.

Купольные. Устанавливаются как внутри, так и снаружи помещения. Самым подходящим местом установки купольной камеры является потолок. Часто купол таких камер выполняется тонированным, из-за чего практически невозможно догадаться, куда направлен объектив камеры.

Поворотные PTZ камеры. Поворотные камеры очень удобно использовать в тех случаях, когда необходимо быстрое реагирование на неординарные ситуации – находясь за пультом управления или компьютером, вы можете удаленно повернуть ее в нужном направлении, а также увеличить необходимую часть кадра. Чаще всего их используют в совокупности со статичными камерами видеонаблюдения, т. к. только в этом случае можно добиться максимальной эффективности системы. Подробнее о PTZ камерах читайте тут.

Мультисенсорные панорамные камеры

Панорамная камера. Достаточно быстро набирают популярность камеры оснащенные сверхширокоугольным объективом «рыбий глаз», либо несколькими объективами (мультисенсорные), и дающие изображение с углом обзора до 360°. Панорамные камеры применяются для получения общего обзора объекта, мертвые зоны при этом сводятся к минимуму. При необходимости панорамное изображение можно разбить на несколько меньших фрагментов, или увеличить определенный участок кадра. В 2015 году был резкий рост популярности подобных устройств, не утихающий и в 2016. Особенно стоит отметить мультисенсорные панорамные камеры, которые могут покрывать широкую область объекта в высоком разрешении.

Преимущества и недостатки

Основными преимуществами IP камер являются следующие свойства:

  • возможность прямого подключения к сети интернет или облачному сервису без использования компьютера или видеорегистратора;
  • возможность создания крупной системы видеонаблюдения, а также гибкость ее построения, включения в систему неограниченного количества серверов и камер;
  • высокое разрешение изображения до 8 мегапикселей (4K камеры), и сегодня это не предел;
  • совместимость оборудования для IP видеонаблюдения по протоколам ONVIF и RTSP – достаточно спорный пункт, который мы обсудим в конце статьи;
  • оптимальны для интеграции с системами контроля и управления доступом (СКУД), системой распознавания лиц, сигнализацией и другими элементами системы безопасности.

Недостатками IP камер видеонаблюдения на сегодняшний день являются:

  • растущие наряду с повышением качества изображения потребности в увеличении пространства для ведения архива;
  • сжатие видеопотока, из-за которого сигнал доходит на монитор с опозданием на 1-3 секунды.

Как выбрать IP камеру видеонаблюдения?

Итак, мы кратко разобрали основные преимущества и недостатки IP камер, теперь давайте подробно разберем те моменты, на которые стоит обращать особое внимание при выборе IP камеры видеонаблюдения – разрешение, светочувствительность а также другие важные на наш взгляд параметры.

Разрешение IP камер

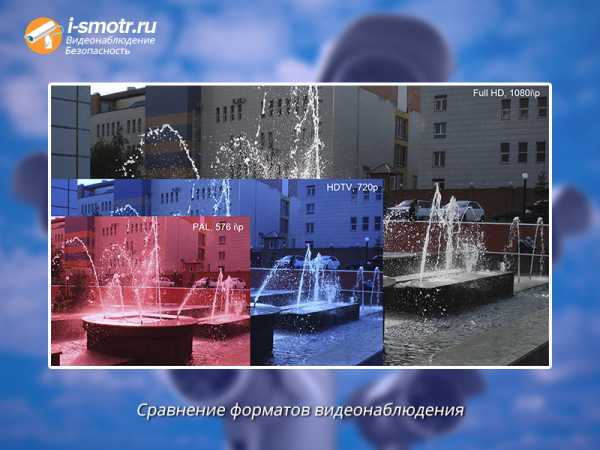

Сравнение разрешений различных камер

Говоря о плюсах современных IP камер для видеонаблюдения в первую очередь необходимо упомянуть о высоком разрешении изображения, которое они позволяют получить. Если аналоговые камеры высокого разрешения на сегодня имеют предел своих возможностей в 2MP (1080p Full HD), то цифровые устройства уже перешагнули данный порог, и доступны в современном формате 4K Ultra HD, с разрешением 8 мегапикселей. Однако данный формат еще не доведен до ума производителями камер, поэтому пока что стоит быть внимательным при выборе подобных устройств.

На сегодняшний день только 2 формата HD 1280×720 и FULL HD 1920×1080 способны выдавать широкоформатное соотношение сторон изображения 16:9, остальные дают привычное 4:3, которое на современных мониторах будет выводится с черными полосами по краям. Если в одной системе совместить несколько камер с разными соотношениями сторон, то на мультиэкране они будут смотреться некорректно.

В реальности количество мегапикселей не является основополагающим фактором качества изображения, камера с Full HD разрешением иногда может давать более размытое и нечеткое изображение даже по сравнению со старыми аналоговыми камерами. Обычно это происходит из-за некорректной первичной обработки сигнала, или плохого объектива. Также некоторые производители применяют технологию интерполяции, чтобы искусственно увеличить разрешение. Другими словами, матрица камеры имеет реальное разрешение 720х1280, а процессор искусственно увеличивает его до Full HD (1920х1080). При таком мнимом увеличении в значительной степени теряется качество изображения.

Таким образом, выбирать IP камеры полагаясь только на заявленное производителем разрешение не стоит, т. к. есть еще и другие немаловажные параметры, влияющие на качество изображения. Тем более что при увеличении количества пикселей при небольших физических размерах матрицы, страдают такие параметры, как светочувствительность, и скорость записи. Например, современные камеры с разрешением 5MP имеют небольшую частоту записи – всего 10 кадров в секунду, поэтому некоторые моменты сцены могут просто выпадать из общего потока записи, а сами кадры будут меняться с заметными урывками – при просмотре на экране монитора все будет выглядеть как быстрое переключение фотографий. Стандартная частота для обеспечения непрерывного потока записи составляет 25-30 к/с.

Также для увеличенных ультрамегапиксельных матриц потребуется соответствующий объектив, который будет стоить в несколько раз дороже обыкновенного. Помимо всего прочего, с увеличением данного параметра растет и «вес» записываемой видеоинформации, следовательно, для записи потребуются жесткие диски гораздо большей емкости.

Светочувствительность, как один из главных параметров

Светочувствительность необходимо разобрать отдельным подпунктом, т. к. матрицы IP камер имеют гораздо худший показатель чувствительности по сравнению с аналоговыми. В характеристиках каждой камеры видеонаблюдения вам может встретиться параметр, описывающий минимальный уровень освещенности, при котором камера способна «видеть» происходящее. Измеряется он в люксах, ниже приведена таблица с примерным уровнем освещенности в темное время суток.

Производители склонны завышать данный показатель, поэтому если в описании к камере указана высокая чувствительность, то в реальности все может быть иначе. Существует такая особенность, которая позволяет указывать в описании высокие параметры чувствительности, как режим накопления, или использование длинной выдержки при съемке, аналогично тому принципу, что используется в зеркальных фотоаппаратах. При съемке в данном режиме картинка действительно получается детальная и достаточно светлая даже при минимальном уровне освещенности без ИК подсветки, если в кадре нет движения. Если в поле зрения камеры при съемке в режиме накопления попал движущийся объект – на записи он получится размытым и нечетким. Так что толку от данного режима практически никакого, т. к. весь интерес лежит именно в хорошей детализации именно подвижного объекта, поэтому его наличие только способно ввести в заблуждение относительно реальной чувствительности сенсора камеры.

CMOS и CCD сенсоры

Реальную чувствительность можно оценить, обратив внимание на тип матрицы. В большинстве современных IP камер применяются CMOS (КМОП) сенсоры, и реже CCD (ПЗС). ПЗС матрица гораздо более чувствительна чем КМОП, поэтому если в основе матрицы камеры лежит технология CCD, то вероятнее всего можно ожидать от нее неплохих результатов.

Но CMOS сенсоры сегодня применяются в большинстве IP камер видеонаблюдения, и развиваются стремительными темпами, поэтому если вы приобретаете IP камеру с CMOS матрицей, смотрите на то, по какой технологии она изготовлена. Изначально матрицы изготавливались по технологии APS, недостатком которой является большое количество шумов и плохая чувствительность ввиду ее небольшой площади. Модернизированная технология получила название ACS, а физический размер матриц, изготовленных по ней, существенно увеличился. За счет увеличения сенсора появляется возможность увеличения и самих воспринимающих свет элементов (пикселей), а вслед за этим увеличивается и чувствительность. Поэтому, выбирая IP камеры из этих двух вариантов, предпочтение стоит отдавать моделям с ACS CMOS матрицей.

Так же стоит обращать на цифры, указанные в поле физического размера матрицы. В большинстве современных моделей IP камер применяются сенсоры 1/3, 1/4, 2/3.  Стоит запомнить простое правило – чем больше размер, тем больше света достается каждому пикселю, соответственно выше чувствительность. В настоящее время появились сверхчувствительные камеры с размером матрицы 1/2 дюйма, но подобные устройства являются пока что самыми дорогими на рынке.

Значимые функции IP камер, выполняемые процессором

Процессор присутствует как в IP, так и в аналоговых камерах видеонаблюдения, и осуществляет очень важные функции по первичной обработке видеосигнала – корректирует яркость и контрастность изображения, цвета, а также осуществляет ряд других немаловажных функций: BLC, WDR, DNR, AWB, и другие.

BLC (Back Light Compensation), или компенсация задней подсветки, позволяет выравнивать уровень освещенности главного объекта относительно яркого фона. В настоящее время более интересна функция WDR.

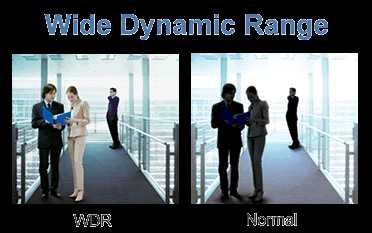

Пример действия WDR

WDR (Wide Dynamic Range) –широкий динамический диапазон. Данная функция будет полезна при осуществлении видеонаблюдения в условиях сильного перепада уровней освещенности. Например, объект на переднем плане освещен недостаточно, а фон при этом очень яркий. Без WDR объект на переднем плане получится либо слишком темным при замере экспозиции автоматикой камеры по светам, либо появятся засветы ярких участков кадра при хорошей видимости главного объекта, если замер экспозиции производится по теням. С применением широкого динамического диапазона уровень освещенности будет одинаковым по всем частям кадра.

DNR (Digital Noise Reduction) – цифровое шумоподавление.

AWB – автоматический баланс белого, позволяет получать реальные цвета при изменяющихся условиях освещения.

AGC – автоматический контроль усиления сигнала, позволяет получать нормальное изображения при низком уровне освещенности. Чрезмерное усиление приводит к возникновению большого количества шумов, поэтому данный параметр в большинстве случаев ограничивается 10х увеличением.

Скорость записи

Функционал IP камеры

Скорость записи видеопотока измеряется числом кадров в секунду. Во всех аналоговых камерах данный параметр имеет значение 25 кадров/с. В IP камерах видеонаблюдения наблюдается большой разброс данного показателя. Например, некоторые IP камеры способны осуществлять запись 25-30 к/с, а другие только 10. Как правило, чем больше количество пикселей имеет матрица камеры, тем сложнее процессору осуществлять обработку изображения, и вследствие этого приходится занижать количество кадров. Поэтому в ультрамегапиксельных камерах этот параметр зачастую не превышает 10 к/с.

Также в характеристиках камер часто можно встретить различные показатели скорости записи для разных режимов разрешения, например: HD (720p) – 24 кадра в секунду, VGA (640×480) – 30 к/с, QVGA (320×240) – 30 к/с – обращайте внимание и на эти показатели.

Датчик движения

Можно сказать, что IP камера представляет собой полноценный мини компьютер с процессором, памятью, операционной системой и прошивкой. Все эти составляющие, соединенные в одной системе обеспечивают управление камерой, бесперебойную работу устройства, а также выполнение им всех необходимых и прикладных функций, среди которых можно выделить детектор движения.

Обычный детектор движения является одной из простейших функций, осуществляемых процессором камеры. Функция детекции движения может быть включена как в начинку самой камеры, так и осуществляться со стороны сервера. При осуществлении операций детекции со стороны сервера камера передает на него большое количество сжатой информации, которая обрабатывается и анализируется в реальном режиме времени, что создает повышенные нагрузки на сервер. Но сегодня большинство IP камер оснащаются встроенным детектором движения, что позволяет анализировать еще несжатые, а соответственно и более качественные потоки видеоинформации внутри самой камеры. Вследствие этого можно использовать менее производительный и дорогой сервер.

Прочие моменты выбора IP камеры

Прочие функции IP камер

Наличие PoE. Практически все внутренние камеры поддерживают функцию питания по Ethernet кабелю (PoE – Power Over Ethernet), благодаря чему не нужно прокладывать отдельные коммуникации для этих целей. Внешние камеры обычно имеют термокожух с системой обогрева, который требует бОльшей мощности для питания, поэтому данная технология в них реализуется редко, и обычно они питаются по отдельному кабелю.

Наличие ИК подсветки. Важным моментом при выборе IP камеры для видеонаблюдения является наличие ИК подсветки, которая позволит вести запись в темное время суток. Обращайте внимание на то, чтобы подсветка камеры была адаптивной, с автоматической регулировкой мощности светодиодов, иначе вместо однородно освещенной картинки вы можете получить яркое пятно подсветки посередине кадра.

Наличие флэш накопителя. При наличии возможности установки в камеру флэш карты она может выступать как в роли устройства видеозвахвата так и в роли видеорегистратора, автоматически записывая видеоинформацию на карту памяти. Но при покупке стоит уточнять все нюансы данного функционала: например, некоторые камеры способны записывать только отдельные кадры происходящего, а другие писать только потоковое видео в постоянном режиме. При этом можно настроить удаленное подключение к камере и иметь возможность в любое время подключаться к устройству удаленно и просматривать архив записей, или производить настройки камеры.

Совместимость IP оборудования. После создания открытого протокола ONVIF проблема совместимости оборудования для IP видеонаблюдения начала постепенно уходить в прошлое. Сейчас большинство производителей IP камер и сопутствующего оборудования внедряют в свои продукты данный стандарт, однако он еще не может обеспечить 100% совместимость устройств различных производителей ввиду возможного различия ONVIF профилей (версий) оборудования. Например, одно устройство было выпущено с поддержкой ONVIF старого профиля, следом выпускают новую версию ONVIF и внедряют его на новое оборудование. В этом случае совместимость уже не гарантируется, т. к. версии ONVIF оборудования будут различными. Так что совместимость оборудования сегодня по прежнему гарантируется только покупкой устройств одного производителя, т. к. в этом случае производитель имеет возможность протестировать совместимость своего оборудования между собой.

Хорошим дополнением к этому материалу будут следующие статьи:

Облачные IP камеры. Сегодня все больше производителей создают облачные сервисы видеонаблюдения и выпускают IP камеры и видеорегистраторы с их поддержкой. Узнайте в статье про актуальные IP камеры для видеонаблюдения через интернет.





Подключение IP камеры к компьютеру. Чтобы подключить IP камеру к компьютеру вам потребуется роутер, немного знаний и упорства. В этой статье вы можете получить всю необходимую информацию о подключении и настройке IP камеры для удаленного видеонаблюдения.





IP камеры с Wi-Fi. Беспроводные IP камеры очень удобны при подключении и размещении, так как не требуют проводного соединения. Читайте в этой статье про беспроводные Wi-Fi камеры.





Аналоговые или цифровые камеры видеонаблюдения? Не можете определиться в выборе между цифровыми и аналоговыми камерами? Определитесь, прочитав данную статью!





Современные облачные сервисы для видеонаблюдения. Сервисы облачного видеонаблюдения стремительно набирают популярность, и это не удивительно, т. к. настроить видеонаблюдение через интернет при помощи облака проще простого! Вам не потребуется даже выделенного IP адреса, а временные затраты подключения IP камеры зачастую не занимают более 1 минуты. Данная статья расскажет вам о 7 актуальных облачных сервисах и способах их использования.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

nabludaykin.ru

Какую камеру лучше выбрать для системы видеонаблюдения?

Давайте попробуем разобраться на что надо обращать внимание при выборе устройства для дома или улицы.



Технология. AHD/TVI или IP?



Если говорить коротко, то суть заключается в технологии передачи данных от камеры до регистратора. При длине трассы до 40-50 метров качество на выходе не будет сильно отличаться. Можно смело остановить свой выбор на AHD/TVI. Тем более, для подключения такой системы не требуются какие-либо углубленные познания в сетевом администрировании и подключить ее сможет любой человек (как это сделать читайте здесь). Если же в приоритете максимальное качество с возможностью более легкого масштабирования и апгрейда системы, то следует выбирать IP систему.





Технические характеристики.



Большинство производителей (причем не только российские, но и международные) немного завышают тех. характеристики своих видеокамер. Имея многолетний опыт работы в монтажной организации и магазине по продаже оборудования для видеонаблюдения, могу выделить следующее:



1. Реальные углы обзора.

Что бы не быть обманутым можно теоретически рассчитать горизонтальные и вертикальные углы обзора с помощью онлайн калькулятора. Данные могут несколько отличаться от реальных, но эта погрешность минимальна. Как пример, рассмотрим вариофокальную камеру, с размером матрицы 1/3", разрешением 2Мп 1920x1080 точек, фокусные расстояния (ФР) в крайних положениях в нашем случае 2,8-12мм. Т.е. При ФР 2,8мм горизонтальный угол обзора будет 83°, а в положении 12мм, угол обзора составит 23° (подробнее про цифровой и оптический зум). Углы обзора по горизонтали получились в диапазоне: от 23 до 83°. Если при данной конфигурации указан угол обзора более 100° - то это не правда!





2. Диапазон рабочей температуры.

Рассмотрим конструкцию IP камеры. Световые волны, проходя через объектив, попадают на матрицу видеокамеры. Далее идет преобразование полученной информации в цифровой вид (АЦП). Устройство преобразует электромагнитное излучение в цифровой сигнал с кодированием и компрессией видеопотока. За это действие отвечает центральный процессор IP камеры видеонаблюдения, который при работе выделяет больше тепла, чем в AHD/TVI системах, где за компрессию и кодирование отвечает процессор видеорегистратора. Если на модуль/микросхему не установлен радиатор, то он будет перегреваться и раньше выйдет из строя. Устройство видеонаблюдения при работе выделяет много тепла, которое в зимний период времени создает свой микроклимат. Если вы живете в северных регионах, то возможно этого будет недостаточно, тогда стоит обратить внимание на выбор камер с подогревом (внутри корпуса располагается термодатчик, который при необходимости запускает обогревающий элемент).

Подытожим. Для видеокамеры без радиатора на микросхеме и без встроенного обогрева, рабочая температура не может быть -50..+60°C, в этих условиях она гораздо раньше выйдет из строя.





3. Разрешение матрицы.

Как правило, чем выше разрешение, тем более четкая и детализированная картинка. Но бывают исключения, т.к. на качество видео влияет множество факторов, в том числе: объектив, чувствительность и размер матрицы, наличие на борту камеры программного шумоподавления, авто коррекция экспозиции и т.п. Расплата в погоне за мегапикселями – меньший объем видео архива на жестком диске (ссылка на калькулятор). На 2017 год самыми ходовыми являются камеры видеонаблюдения с матрицей в 1 (HD) и 2 Мегапикселя (FullHD).



Стоимость/Бренд.



Как правило, устройства более известного производителя стоят дороже. Цены на аналогичный по тех. характеристикам товар могут отличаться в разы. Приобретая товар у крупного производителя, вы получаете большую гарантию (например, 5 лет, вместо одного года), можно быть уверенным, в постоянной поддержке/обновлении данного продукта. Периодически на IP камеры выходят новые прошивки, вносятся исправления и продукт становится только лучше. Как показывает практика по соотношению качество/стоимость выигрывают камеры среднего ценового диапазона. Рекомендуем остановить свой выбор на них. Например, устройства IPEYE с бесплатным облачным сервисом или чуть подороже, камеры HikVision с облачным сервисом: Trassir Cloud.



Место установки/исполнение.



Улица. Для установки на улице более правильным будет выбор камеры в исполнении: bullet/пуля, она будет иметь защитный козырек для защиты от осадков и солнца (в отличии от уличных в купольном исполнении).

Помещение. Для установки внутри помещения подойдут камеры в исполнении: cube или купольные. Cube часто ставят в офисных помещениях т.к. они имеют двухстороннюю аудио связь: микрофон и динамик (руководитель может удаленно голосом общаться с работником или же для дома, используя как радионяню). Купольные подойдут для установки в отапливаемых помещениях, например, офисах/подъездах – могут иметь антивандальный корпус, а также возможность подключения микрофона.

Тип исполнения на качество картинки никак не влияет!





 Проводная/беспроводная Wi-Fi.



Какую камеру для видеонаблюдения выбрать? Проводная IP камера, может передавать цифровой сигнал по витой паре на расстояние до 100м (если требуется больше - используется доп. оборудование), в случае комбинированной витой пары - по одному кабелю можно передавать сигнал и питание, что избавит вас от ненужных розеток. Или использовать POE оборудование.

Аналоговая AHD/TVI камера может передавать видео сигнал в цвете ~ до 300 метров и ~ до 500 м в черно-белом режиме. Здесь на качество картинки очень сильно будут влиять тип и характеристики используемого кабеля.

Wi-Fi - несмотря на модное веяние и, казалось бы, идеальное решение - передача данных без провода! Данную технологию стоит использовать только в случаях невозможности прокладки кабеля. В противном случае вопрос выбора камеры видеонаблюдения для нас не стоит, т.к. при работе наблюдаются потери сигнала и иногда требуется перезагрузка оборудования. Причинами могут стать погодные явления или соседние Wi-Fi сети. Основываясь на практическом опыте допускаем использование на максимальных расстояниях до 15-20 метров (купить беспроводные wifi камеры можно здесь).





Поворотные/не поворотные.



Поворотные - целесообразность использования оправдана, если есть оператор и ими кто-то управляет. Цена устройства намного выше. Хороший выбор - PTZ камеры с большим оптическим увеличением (выбор тут) и обязательным автофокусом. Поворотное устройство позволяет оператору быстро переместиться в заданную точку пространства и с хорошей детализацией рассмотреть обстановку. Если такого человека нет – разумнее будет взамен поворотной установить несколько обычных. В случае происшествия будет возможность просмотреть архив с разных ракурсов.





Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

rucam-video.ru

преимущества, основные особенности и критерии выбора

Автор: Александр Старченко

Аналоговые камеры видеонаблюдения до недавнего времени сильно проигрывали цифровым IP камерам по такому параметру, как разрешение вещания видеопотока. Но с появлением на рынке аналоговых устройств видеозахвата высокого разрешения позиции этих двух классов уравнялись. Такие устройства получили название AHD (Analog High Definition) камеры видеонаблюдения, и вполне себе могут составить конкуренцию IP камерам.

Содержание:

  1. Особенности AHD камер видеонаблюдения
  2. Варианты AHD камер
  3. Актуальные модели
  4. AHD или IP видеонаблюдение – что лучше?
  5. Как не ошибиться в выборе?

Еще одним преимуществом таких камер наряду с высоким разрешением является и внушительная дальность передачи видеосигнала без применения дополнительных усилителей – до 500 м по обычному коаксиальному кабелю отечественной марки РК-75 без потерь качества изображения. Эта особенность обуславливается использованием в AHD технологии низкочастотной модуляции сигнала, что обеспечивает повышенную защиту от помех.

Особенности AHD камер

Отличительной особенностью AHD камер от обычных аналоговых является их более технологичная начинка: в аналоговых камерах высокого разрешения используется современный CMOS сенсор от производителей Sony и Omnivision, благодаря которому обеспечивается передача изображения в формате HD 720p и 1080p. Также в подобных камерах устанавливается ICR фильтр, который позволяет осуществлять видеонаблюдение днем и ночью без существенных потерь качества. Помимо всего прочего применяется технология шумоподавления 3D digital с поддержкой WDR (Wide Dynamic Range – широкий динамический диапазон), благодаря чему качество записи практически не страдает при частых перепадах уровней освещенности.

Оцифровка сигнала. Неоспоримым преимуществом аналоговых камер высокого разрешения является возможность перехода с аналогового сигнала на цифровой с использованием коаксиального кабеля. При этом, картинка, получаемая с AHD камер, не идет ни в какое сравнение с обычными аналоговыми, и по качеству может быть сопоставима с современными цифровыми устройствами видеонаблюдения. Видеозапись с AHD камер имеет более правильное соотношение сторон (16:9), когда как у простых аналоговых камер этот показатель имеет значения 4:3, и на экране монитора такое изображение выглядит растянутым.

Отсутствие сжатия изображения. Еще одной интересной особенностью AHD видеонаблюдения является передача изображения на видеорегистратор без предварительного сжатия, что позволяет избавиться от задержек, возникающих при кодировании и сжатии видеоинформации, и получать картинку с устройств видеозахвата на DVR в реальном режиме времени.

В то же время при передаче сигнала с IP камер может наблюдаться несущественная задержка до 300 мс. Также вместе с видеосигналом по одному коаксиальному кабелю может передаваться и звук, и сигнал управления поворотными камерами (PTZ).

Открытость. AHD технология полностью открыта для оборудования любых производителей, что значительно упрощает внедрение камер в уже существующую систему видеонаблюдения, а также замену старых аналоговых устройств на новые камеры высокого разрешения.

Дальность. В тех случаях, когда предполагается большой разброс устройств видеозахвата по территории (100-300 м, и более), AHD камеры являются идеальным вариантом, в виду своей способности передавать сигнал на видеорегистратор по коаксиальному кабелю на большие расстояния без потери качества. Опыт многих установщиков систем видеонаблюдения показывает, что подобные камеры могут успешно работать на расстоянии до 500, а то и 800 метров от видеорегистратора без дополнительных усилителей сигнала. В случае с IP камерами рабочее расстояние передачи сигнала по UTP кабелю ограничивается 100-120 метрами, далее уже возникают заметные помехи.

Варианты AHD камер

На сегодняшний день существует несколько вариантов реализации технологии AHD в камерах видеонаблюдения:

  1. AHD-L. Разрешающая способность данного типа устройств находится в пределах 800ТВЛ или 960Н (968х576), т. е. немного больше, чем у обычной аналоговой камеры. Во избежание введения в заблуждение потребителей такой тип устройств можно вообще исключить из линейки AHD камер, т. к. они по сути своей не обеспечивают должного разрешения изображения, заявленного из самого названия AHD.
  2. AHD-M. Средний формат (Middle). Обеспечивают разрешение изображения 720p (HD 1280х720), передача сигнала осуществляется по обычному коаксиалу в оцифрованном виде. Сегодня на рынке существует большой выбор устройства из этой группы.
  3. AHD-H. Камеры с Full HD разрешением 1080p (1920х1080). Данные камеры еще не были широко представлены на рынке, но в скором времени ожидается появление данных устройств в том же количестве, что и описанных ранее. Пожалуй, на сегодня только этот тип AHD устройств видеозахвата может обеспечить наивысшее качество изображения, сравнимое с IP камерами.

Сравнение изображения со старых аналоговых камер D1 и AHD камер

Из вышеприведенных изображений видно, что разницы в качестве картинки между AHD-M и AHD-H несущественная, разве что AHD-H дает более широкий угол обзора, обусловленный конструктивными особенностями матрицы.

Актуальные модели

Камера видеонаблюдения высокого разрешения ORIENT AHD-33-ON10B

Неплохим предложением на рынке AHD камер видеонаблюдения являются устройства марки ORIENT. В качестве примера приведем одну из бюджетных наружных камер ORIENT AHD-33-ON10B, с разрешающей способностью AHD-M (1280х720, 1000 ТВЛ).  Объектив устройства фиксированный, с фокусным расстоянием 3,6 мм. Имеется функция автоматического переключения режимов день/ночь, а также ИК подсветка, благодаря которой камера может снимать в полной темноте. Материалом корпуса выступает алюминий. Стоимость устройства по карману каждому, и составляет около 2600р.

AHD камера Falcon Eye FE-IB1080AHD25M

Еще одним интересным предложением является уличная AHD камера Falcon Eye FE-IB1080AHD/25M, с разрешением записи Full HD (1920×1080, 2 МП). Фокусное расстояние объектива составляет также 3,6 мм. Имеются встроенная ИК подсветка с заявленной дальностью до 25 м. Также в данном аппарате применяется технология шумоподавления 2D/3D, благодаря которой камера снимает одинаково качественно как днем, так и ночью. Класс защиты камеры от погодных условий, как и у предыдущего варианта IP66 (пыле-, влагозащищенный корпус). Цена также не кусается, и составляет ~ 3500р.

Внутренние AHD камеры по основным характеристикам полностью похожи на наружные, за исключением различий в исполнении корпуса.

AHD или IP видеонаблюдение – что лучше?

Однозначного ответа на этот вопрос дать нельзя, и у того, и у другого есть свои преимущества. Например, IP камеры позволяют достаточно просто настроить видеонаблюдение через облачные серверы, но, как говорилось выше, видеосигнал передается на регистратор с небольшой задержкой – из видеопотока может запросто выпасть несколько секунд в процессе записи, которых в дальнейшем может просто не хватить для доказательства совершенного преступления. В тех местах, где во главу угла ставится немедленное реагирование на складывающиеся обстоятельства, предпочтительнее будет применение AHD устройств, так как задержка цифровых IP камер, пусть и на несколько секунд, не позволит охране в достаточной мере быстро заметить действия злоумышленников.

Обычный коаксиальный кабель

В случае модернизации существующей системы видеонаблюдения на базе устаревших аналоговых камер можно легко заменить любую камеру на AHD без демонтажа старых и прокладки новых кабельных линий благодаря тому, что передача видеосигнала осуществляется по коаксиальному кабелю. В подобных ситуациях это существенно экономит как временные, так и финансовые затраты, чего нельзя сказать о замене всех коммуникаций при переходе на IP камеры. Здесь однозначным ответом будет замещение старых аналоговых камер современными AHD, без необходимости замены коаксиального кабеля на UTP.

Впрочем, AHD камеры способны работать как по «витой паре», так и по коаксиалу, поэтому при необходимости замены цифровых IP камер, можно также присмотреться к AHD видеонаблюдению, при этом вам также не потребуется менять коммуникации.

Из вышесказанного можно сделать вывод, что AHD могут легко создать конкуренцию современным IP камерам, но естественно, эти 2 вида приспособлены решать разные задачи, например, для крупных объектов IP видеонаблюдение будет иметь значительные преимущества – беспроблемная интеграция с облачными сервисами, распределение нагрузки по маршрутизаторам и серверам. Для небольших объектов, к коим можно отнести квартиру, дом, дачу, приусадебную территорию, AHD видеонаблюдение соберет больше плюсов за счет простоты монтажа и настройки своими руками.

Как не ошибиться в выборе?

Наиболее важными характеристиками камер, на которые стоит обращать внимание при покупке, являются следующие параметры:

  • Разрешение;
  • Угол обзора объектива и фокусное расстояние;
  • Чувствительность матрицы;
  • Наличие ИК подсветки.

Со всеми критериями выбора вы можете ознакомиться в статье «Как выбрать камеру для видеонаблюдения?», а сейчас мы кратко разберем описанные параметры.

Разрешение. От разрешения записи зависит качество получаемой картинки, и чем оно больше, тем больше деталей вы сможете различить. Советуем выбирать устройства с хорошим разрешением, т. к. некачественное изображение с большими пикселями на экране вас явно не порадует. Как минимум отдавайте предпочтение аналоговым камерам высокого разрешения из класса AHD-M, которые уже могут обеспечить приемлемое качество изображения, или AHD-H с Full HD разрешением.

Сравнение фокусных расстояний объективов камер видеонаблюдения

Угол обзора и ФР. Угол обзора тесно связан с фокусным расстоянием, и чем ФР больше, тем меньше угол обзора. Например, вам необходимо осуществить контроль над определенной территорией (ограда дома, дачный участок, комната квартиры и т. д.), и на видеозаписи вы хотите получить общий широкий обзор всего участка. В этом случае выбирайте устройства с минимальным фокусным расстоянием и углом обзора от 90°. Когда необходимо осуществлять видеонаблюдение за определенным статичным объектом, вам потребуется камеры с более высоким фокусным расстоянием и небольшим углом обзора (например, 30°). Более понятным языком мы описывали это в статье, ссылка на которую приведена выше.

Чувствительность и ИК подсветка. От чувствительности матрицы зависит качество изображения с камеры в недостаточных условиях освещенности. Например, камеры с низкой чувствительностью сенсора будут выдавать просто черную картинку на экране монитора при наступлении сумерек, когда, как устройства с высокой чувствительностью способны осуществлять видеонаблюдение в приемлемом качестве вплоть до наступления темноты, а в темноте им позволяет снимать встроенная ИК подсветка. При этом большинство камер переходит в черно белый режим съемки (день/ночь), т. к. только в этом случае можно сохранить качество изображения без существенных потерь.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

nabludaykin.ru

Обзор IP камер для видеонаблюдения через интернет

Автор: Александр Старченко

Удаленное видеонаблюдение с каждым днем становится все популярнее. Такая популярность обуславливается, в первую очередь, возможностью контроля происходящего перед камерами через интернет с любого устройства из любого места планеты. С ростом спроса растет и предложение – производители стараются выпускать оборудование уже изначально настроенное на подключение к собственному сервису, что значительно упрощает задачу запуска подобной системы и экономит время на настройку камеры.

Содержание:

  1. Новая технологичная облачная IP камера Nobelic NBQ-1110F
  2. IP видеокамера от сервиса IVideon ocO
  3. Камеры от облачного сервиса SpaceCam
  4. IP камеры от CamDrive
  5. Облачные IP камеры от TP-Link

Условно для онлайн видеонаблюдения можно взять любую IP камеру, и вручную настроить удаленный доступ к ней. Но сегодня существуют уже готовые к интеграции с определенными сервисами устройства, которые требуют минимальных настроек.

Новая технологичная облачная IP камера Nobelic NBQ-1110F

Новинкой от облачного сервиса IVideon, представленной в начале Октября 2016 года, является стильная камера Nobelic NBQ-1110F, с еще более технологичной начинкой, чем камера ocO. Камера имеет все те же преимущества, что и ocO, и даже превосходит ее:

  • Широкий угол обзора — 125° по горизонтали, благодаря чему можно при помощи одной камеры просматривать всю площадь помещения;
  • Высокое разрешение записи — 1280x960p — ни одна деталь больше ни останется незамеченной;
  • Встроенная ИК подсветка, позволяющая снимать ночью;
  • Поддержка Wi-Fi и Micro SD карт памяти — карта на 16 Гб идет в комплекте;
  • Легкое подключение — достаточно просто показать QR код, полученный в приложении для Android и iOS в объектив камеры, и камера полностью готова к работе;
  • Еще более стильный корпус, который впишется в любой интерьер;
  • Удобное крепление позволяет установить камеру на любой горизонтальной и вертикальной поверхности, а благодаря наличию магнита в основании камеру можно прикрепить даже на холодильник.

Также предлагаем посмотреть небольшой ролик от компании IVideon, который наглядно демонстрирует процесс подключения, а также дизайн и возможности камеры:

IP видеокамера от сервиса IVideon — ocO

Одним из примеров подобных камер может служить IP камера для видеонаблюдения через интернет ocO от сервиса IVideon. Она полностью совместима с данным облаком, и все что нужно для настройки видеонаблюдения самостоятельно с использованием данной камеры – произвести первоначальные настройки параметров через специальное приложение, которое можно скачать бесплатно для всех популярных мобильных и компьютерных ОС: андроид, iOS, Windows и пр.

IP камера ocO

С помощью домашней IP камеры ocO можно удаленно следить за тем, что происходит у вас дома: присмотреть за питомцем, ребенком, а также можно использовать ее в качестве радио няни, когда нужно отойти ненадолго. Камера имеет высокое разрешение записи – 720х1280, и широкий угол обзора 120°, благодаря этому в ее обзор попадает каждая деталь даже в тесном помещении. Oco можно настроить так, чтобы система оповещала вас о возникновении движения или звука, автоматически отправляя на ваш электронный адрес сообщения, с прикреплением стоп кадров происходящего.

Настроить удаленное видеонаблюдение при помощи данной камеры очень просто при помощи специального приложения для современных мобильных ОС – достаточно просто зарегистрироваться на сервисе, подключить камеру к сети питания и маршрутизатору по Wi-Fi, и ввести данные учетной записи в мобильном клиенте, участия компьютера не требуется. Показав QR код в объектив камеры она самостоятельно подключится к сервису IVideon, и начнет вещание потокового видео на ваше мобильное устройство.

Вся подробная информация о подключении дается прямо в мобильном клиенте непосредственно при настройке доступа к устройству, так что удаленный доступ к камере настраивается буквально за несколько минут.

Полный обзор камеры ocO с большим количеством фотографий читайте по этой сссылке.

Порядок подключения облачной IP камеры ocO от сервиса IVideon

Камеры от облачного сервиса SpaceCam

Не так давно компания Rvi запустила облачный сервис для своих камер, и сегодня предлагает потребителям собственные IP камеры с поддержкой облака SpaceCam.ru. Специально под сервис были разработаны одноименные камеры, а также прошиты под данное облако некоторые модели камер Rvi. Подключение к данному сервису осуществляется немного по другому принципу, чем у IVideon.

Облачная IP камера SpaceCam T1

Для примера разберем интересную модель поворотной камеры  SpaceCam T1. Объектив данного устройства имеет угол обзора 69°, а возможность поворота корпуса на 360° обеспечивает возможность удаленного контроля над всей территорией комнаты при помощи одной камеры. Разрешение записи видео составляет 720p, но для записи в облако оно может иметь меньшие значения в зависимости от выбранного тарифа. Есть возможность ведения ночной съемки благодаря встроенному диоду ИК подсветки, имеется микрофон и Wi-Fi модуль. Стоимость устройства составляет около 11 000 р.

Камеры SpaceCam имеют наиболее простую настройку, по сравнению с другими моделями, предлагаемыми сервисом (Rvi, Hikvision), но по сравнению с устройствами от IVideon она все же займет несколько больше времени в связи с некоторыми нюансами. Просматривать изображение с камер можно так же из любой точки земли с Android или iOS гаджетов. Ознакомиться с подробными инструкциями для каждого вида камер вы можете на сайте облачного сервиса SpaceCam.

IP камеры от CamDrive

Бюджетным вариантом камер для интернет видеонаблюдения можно назвать устройства от облачного сервиса CamDrive, который предлагает BEWARD и Camdrive с поддержкой собственного облака. Стоимость устройств видеозахвата варьируется от 5900 до 7300 р., имеются как домашние, так и наружные камеры.

Данные аппараты также имеют простое подключение к облачному сервису: подключаем камеру к источнику питания, затем при помощи кабеля или Wi-Fi соединяем устройство с роутером, и регистрируемся на сайте camdrive.ru. После этих шагов уже можно наблюдать картинку с камеры в личном кабинете. Подробную инструкцию пользователя найти на сайте по ссылке, указанной выше.

IP камера для удаленного видеонаблюдения от Camdrive — CD100

Для примера разберем самую бюджетную IP камеру CD100 (5900р). Разрешение видеозаписи данного аппарата может показаться недостаточным – всего 640х480, следовательно, различить лица людей уже с нескольких метров будет невозможно. Впрочем, все устройства под данным брендом имеют подобные характеристики, поэтому нужно заранее знать об этом «недостатке» и быть готовым с ним мириться. Если вам необходимо более высокое разрешение, там же вы можете найти камеры марки BEWARD приспособленные к данному облаку. Камера CD100 имеет относительно небольшой угол обзора 58°, и встроенный детектор движения с настройкой записи по событию.

Аналогично с предыдущими вариантами, просматривать изображение с камер можно удаленно с любого гаджета под управлением современных операционных систем и наличием выхода в интренет.

Облачные IP камеры от TP-Link

IP камеры от производителя TP-Link обладают еще меньшей стоимостью, по сравнению с камерами от предыдущего сервиса. Самый бюджетный вариант можно приобрести за сумму в пределах 3000 р (TP-Link NC200).

Настройка устройств данного производителя осуществляется так же легко за считанные минуты. Облачная камера автоматически подключается к роутеру по Wi-Fi после нажатия на ее корпусе кнопки WPS (роутер также должен поддерживать функцию WPS). После этого необходимо загрузить приложение tpCamera, которое поможет вам осуществить дальнейшие настройки. При помощи данного приложения вы сможете просматривать изображение с камер со своего мобильного телефона удаленно под управлением современных ОС.

Разместить камеры можно как на горизонтальных, так и на вертикальных поверхностях при помощи удобного кронштейна-подставки, идущего в комплекте.

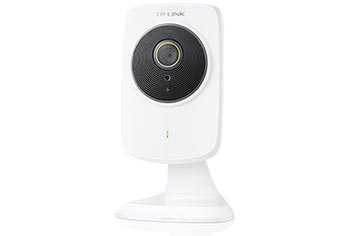

TP-Link NC250

В качестве примера приведем облачную IP камеру TP-Link NC250 (схожими характеристиками обладают и другие модели производителя – NC220, и новинка NC230), имеющую высокое разрешение записи видеопотока 720р HD, благодаря чему обеспечивается высокая четкость изображения. Угол обзора относительно небольшой, и составляет 64°. Камера имеет ИК подсветку с дальностью до 5,5 метров, что позволяет вести видеонаблюдение круглосуточно, как днем, так и ночью. Также благодаря встроенным детекторам звука и движения устройство умеет отсылать уведомления по электронной почте при возникновении шума или движения в области кадра.

Использовать данное устройство вы можете дома или в офисе, и наблюдать за обстановкой в режиме онлайн с вашего мобильного телефона где бы вы ни находились. Стоимость TP-Link NC250 составляет около 5000р,  NC220 ~ 4300р., новинка NC230 еще особо нигде не представлена.

Итак, в этой статье мы привели самые актуальные на сегодняшний день IP камеры для видеонаблюдения через интернет, которые в автоматическом порядке с минимальными затратами сил и времени с вашей стороны подключаются к облачному сервису производителя, и начинают передавать картинку в интернет.

Удачи вам в выборе камеры, надеемся вы не ошибетесь, и выберете тот вариант, который будет подходить именно вам, а наш материал вам в этом поможет!

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

nabludaykin.ru
