Сортамент двутавр балочный – 26020-83.

Содержание

Сортамент двутавров ГОСТ - таблицы размеров двутавровых балок

Двутавр – разновидность фасонного металлопроката с поперечным сечением в виде буквы «Н». В массовом варианте изготавливается способом горячей прокатки, реже – путем сварки отдельных элементов. Горячекатаный профиль имеет внутренние грани полок с уклоном или параллельные. При производстве металлопродукции общего применения используют углеродистые стали обыкновенного качества, чаще всего Ст3сп, Ст3пс. Для изготовления стального проката, способного выдерживать повышенные нагрузки, в том числе вибрационные, используют низколегированные стали (09Г2С). Широкий ассортимент металлопроката Н-образного сечения позволяет выбрать изделие, которое оптимально соответствует запланированному назначению.

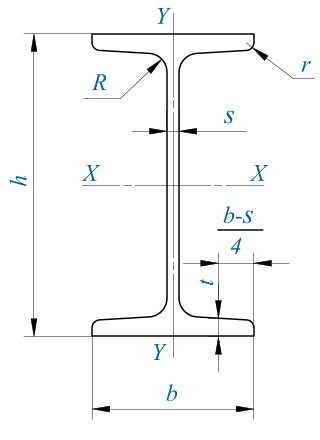

Двутавр с уклоном внутренних граней полок: размеры, характеристики

Производство этой металлопродукции осуществляется в соответствии с ГОСТом 8239-89. В маркировке указывается высота стенки в сантиметрах. Уклон внутренних граней полок находится в интервале 6-12%.

Обозначения:

  • h – высота стенки. Расстояние между наружными гранями полок.
  • b – ширина полки. Расстояние между крайними точками полки.
  • s – толщина стенки. Этот параметр во многом определяет прочность и несущую способность двутаврового профиля.
  • t – средняя толщина полки. Это значение определяется математически – из показателя ширины полок вычитают толщину стенки, разность делят на 4.
  • R – радиус внутреннего закругления. Это закругление, образуемое в примыкании полки и стенки, повышает прочность металлоизделия.

Таблица размеров и массы двутавровых балок с уклоном внутренних граней полок по ГОСТу 8239-89

Обозначение двутавра

h

b

s

t

R

r

Площадь поперечного сечения, мм2

Масса 1 м, кг

Не более

мм

10

100

55

4,5

7,2

7,0

2,5

12,0

9,46

12

120

64

4,8

7,3

7,5

3,0

14,7

11,5

14

140

73

4,9

7,5

8,0

3,0

17,4

13,7

16

160

81

5,0

7,8

8,5

3,5

20,2

15,9

18

180

90

5,1

8,1

9,0

3,5

20,2

15,9

20

200

100

5,2

8,4

9,5

4,0

26,8

21,0

30

300

135

6,5

10,2

12,0

5,0

46,5

36,5

36

360

145

7,5

12,3

14,0

6,0

61,9

48,6

Основная область применения двутавровой балки – устройство перекрытий и покрытий многоэтажных зданий жилого административного, производственного назначения, армирование фундаментов, строительство дорог и мостов, создание колонных металлоконструкций.

В соответствии с ГОСТом 19425-74 производят двутавры специального назначения. Продукция с индексом «М» используется для организации подвесных путей в производственных помещениях. Угол уклона – до 12%.

Таблица размеров и массы двутавров специального назначения с уклоном внутренних граней полок по ГОСТу 19425-74

Обозначение двутавра

h

b

s

t

R

r

Площадь поперечного сечения, мм2

Масса 1 м, кг

Не более

мм

24 М

240

110

8,2

14,0

10,5

4,0

48,7

38,3

36М

360

130

9,5

16,0

14,0

6,0

73,8

57,9

45М

450

150

10,5

18,0

16,0

7,0

98,8

76,6

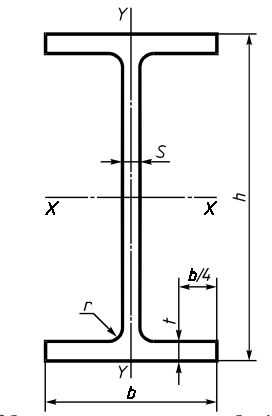

Двутавр с параллельными гранями полок: размеры, характеристики

Сортамент двутавровой балки с параллельными гранями полок определяется двумя основными нормативами: ГОСТом 26020-83 и СТО АСЧМ 20-93. В маркировке этой металлопродукции указываются: высота стенки, выраженная в сантиметрах, буква, обозначающая тип конструкции, цифра от 1 до 5. Чем больше цифра, тем массивней сечение.

Обозначения:

  • h – высота стенки;
  • b – ширина полки;
  • s – толщина стенки;
  • t – толщина полки;
  • R – радиус внутреннего закругления.

По конструктивному исполнению различают следующие типы двутавров с параллельными гранями полок:

  • Нормальные балочные. В маркировке указывается буква «Б». Относятся к универсальной строительной продукции, используемой для устройства большепролетных перекрытий, изготовления ферм, несущих конструкций различного назначения.
  • Широкополочные. В маркировке присутствует буква «Ш». Наиболее обширные области применения проката этого вида – мостостроение, изготовление лестниц, жилое и индустриальное строительство.
  • Колонные. В маркировке указывается буква «К». Такая балка имеет практически одинаковую высоту стенки и ширину полок. Толщина полок увеличена. Этот массивный металлопрокат востребован при строительстве колонн и опор.

Таблица сортамента двутавровых балок с параллельными гранями полок по СТО АСЧМ 20-93 – нормальных балочных, широкополочных, колонных

Тип двутавра

h

b

s

t

R, не более

Площадь поперечного сечения, мм2

Масса 1 м, кг

мм

Нормальные балочные

20Б1

200

100

5,5

8,0

11

27,16

21,3

25Б1

248

124

5

8

12

32,68

25,7

25Б2

250

125

6

9

12

37,66

29,6

30Б1

298

149

5,5

8

13

40,8

32,0

30Б2

300

150

6,5

9

13

46,78

36,7

35Б1

346

174

6

9

14

52,68

41,4

40Б1

396

199

7

11

16

72,16

56,6

40Б2

400

200

8

13

16

84,12

66,0

Широкополочные

20Ш1

194

150

6

9

13

39,0

30,6

25Ш1

244

175

7

11

16

56,24

44,1

30Ш1

294

200

8

12

18

72,38

56,8

35Ш1

334

249

8

11

20

83,17

65,3

35Ш2

340

250

9

14

20

101,51

79,7

40Ш1

383

299

9,5

12,5

22

112,91

88,6

40Ш2

390

300

10

16

22

135,95

106,7

Колонные

20К1

196

199

6,5

10

13

52,69

41,4

20К2

200

200

8

12

13

63,53

49,9

25К1

246

249

8

12

16

79,72

62,6

Для расчета площади поперечного сечения двутавровой балки в таблице сортамента использовались номинальные размеры, а для расчета массы 1 м – средняя плотность стали, равная 7850 кг/м3. Поэтому табличные величины могут немного отличаться от фактических.

Возможно, вас заинтересует другая наша продукция:

Офис

СПб, Лиговский пр.,
д.111-113-115, лит.Б, оф 311

spbrmk.ru

Сортамент двутавров в виде таблиц

На этой страничке размещен сортамент двутавров с основными характеристиками профилей. Все характеристики двутавров представлены в виде таблиц. Кроме того, на этой страничке расскажем немного информации о самих двутаврах: как они обозначаются, какие материалы используются для их производства и где применяются.

Удобные таблицы двутавров

В этом блоке статьи расскажем о возможностях наших таблиц двутавров и как с ними взаимодействовать.

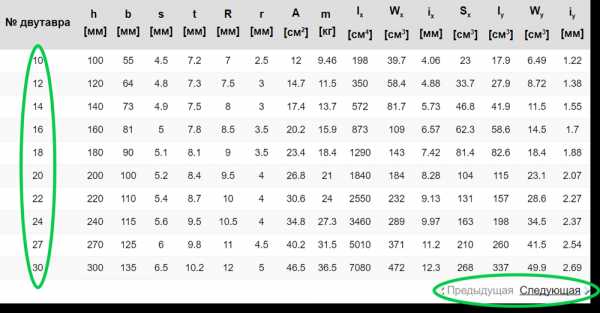

Выборка нужной информации в таблице

Каждая таблица снабжена удобным фильтром, позволяющим делать выборку нужных данных. Как пользоваться фильтром? Например, Вам нужно подобрать балку с двутавровым поперечным сечением. Вы рассчитали минимально допустимый момент сопротивления из условия прочности, выбрали в табличке ближайший больший момент сопротивления и вам нужно переписать другие характеристики двутавра с подходящим моментом сопротивления.

Вбиваете численное значение момента сопротивления в поиск, и фильтр покажет только характеристики подобранного профиля, а остальные отбросит. Удобно? Пользуйтесь на здоровье!

Вывод строчек сортамента

У каждой таблицы выведено ТОЛЬКО 10 строчек, для удобства просмотра сортамента. Между строчками можно переключаться, с помощью кнопок под каждой таблицей:

Если вы просматриваете эту страничку с мобильного устройства, то скорей всего нормально пользоваться сортаментом, у вас не получится. Данные материалы предназначены исключительно для просмотра на ПК. Так как таблицы достаточно широкие и отображаться полностью на мобильном устройстве не могут.

В последнем обновлении сайта, мы прокачали наши таблицы двутавров. Теперь они адаптивны к любым типам устройств, с различными размерами экрана. Содержимое таблиц подстраивается под ваше устройство. Для мобильных устройств, имеющих маленькое разрешение экрана, внизу каждой таблички, появляется горизонтальная прокрутка.

Вот и все, что хотелось бы рассказать по функционалу наших таблиц. Надеемся, Вам понравиться пользоваться нашим сортаментом! Чуть ниже в статье пойдет информация о двутаврах, их применении и используемых обозначениях. В самом низу статьи, можете найти таблицы двутавров.

О двутаврах

Что такое двутавр? Это профильное изделие, которое изготавливают разного типа сталей, для их производства применяют методы горячего проката. Кроме этого, двутавровая балка может быть изготовлена из дерева или из полимерных материалов. Отличительной чертой от других типов балок является в том, что в сечении оно напоминает букву Н.

Основная сфера применения двутавровых стальных балок — это строительная отрасль, возведение мостовых конструкций и пр. В строительстве жилых и промышленных зданий их используют для сооружения потолочных перекрытий.

Применяемость двутавровых балок

Бурное развитие строительной отрасли и машиностроения привело к необходимости роста объемов производства двутавра стального. В наши дни, двутавр применяют и в малоэтажном строительстве, в масштабных проектах по сооружению промышленных и коммерческих зданий. В результате многочисленных исследований было доказано, что балки с Н-образным сечением эффективно использовать для:

  • балок перекрытий;
  • в конструкциях железнодорожных вагонов;
  • автомобилей, в частности грузовиков;
  • специальной техники — экскаваторов.

Кроме того, с их помощью воздвигают арочные и модульные конструкции, которые используют торговых и промышленных корпусов. Кстати, использование таких профилей существенно снижают сроки строительных работ.

Еще больше информации о двутаврах, вы сможете найти по указанной ссылке.

Во всех наших сортаментах используется следующие обозначения:

h — высота двутаврового профиля;

b — ширина двутаврового профиля;

s — толщина стенки двутавра;

t — толщина полки двутавра;

A — площадь двутаврового поперечного сечения;

m — масса 1 метра двутавровой балки;

Jx, Jy — моменты инерции двутаврового сечения;

Wx, Wy — моменты сопротивления двутаврового сечения;

ix, iy — радиусы инерции двутаврового сечения.

Двутавры стальные горячекатаные по ГОСТ 8239-89

Сортамент двутавров изготовленных с помощью горячего проката определяет ГОСТ 8239-89. в нем определены общие параметры проката, его размеры, обозначения, моменты инерции, а также предельные допуска на готовую продукцию.

Двутавры стальные горячекатаные с параллельными гранями полок (нормальные двутавры) по ГОСТ 26020-83

Двутавры стальные горячекатаные с параллельными гранями полок (широкополочные двутавры) по ГОСТ 26020-83

Двутавры стальные горячекатаные с параллельными гранями полок (колонные двутавры) по ГОСТ 26020-83

ssopromat.ru

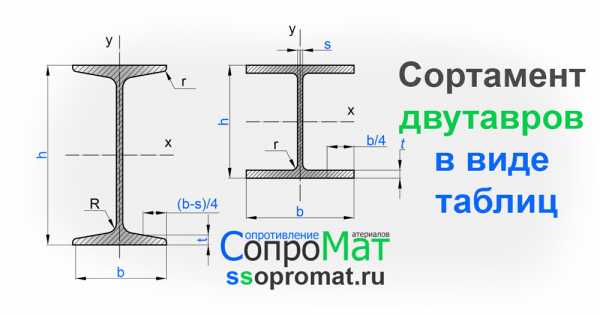

Сортамент двутавров в таблицах

Привет! В этой статье, расскажем о сортаментах двутавров в виде таблиц, которые размещены на нашем портале – SoproMats. Используя таблицы, вы можете посмотреть основные размеры двутавровых профилей, узнать массу (вес) балки, выполненную по определенному ГОСТу, а также узнать геометрические характеристики двутавровых сечений: площадь, моменты сопротивления или инерции, а также другие важные параметры, используемые при проведении расчетов на прочность, жесткость или устойчивость двутавровых балок.

Интерактивные таблицы двутавров

Все данные занесены в интерактивные таблицы двутавров, с функциями сортировки и выборки данных. Вы можете выбрать сколько строк должна отображать таблица, а главное, сортаменты двутавров снабжены функцией поиска.

Например, рассчитывая двутавровую балку, вы узнали, что для того, чтобы балка проходила по прочности, по нормальным напряжениям, нужен двутавр у которого момент сопротивления больше, чем 100 см3. По сортаменту, вам подходит двутавр №16, у которого Wx = 109 см3.

После чего вам нужно выписать все его параметры для дальнейших расчетов или, быть может, для выполнения чертежа. Так вот, чтобы было удобнее это делать, можно вывести только те данные, которые вам нужны. Для этого достаточно вбить в поиск таблицы момент сопротивления, который подходит для вашей расчетной схемы, и умная таблица выдаст только одну, нужную строчку:

После чего, можно с комфортом переписывать все интересующие вас параметры двутавра. Согласитесь, удобно? Пользуйтесь!

Сортамент двутавров

В этом разделе подробнее расскажем о сортаментах, которые есть на нашем сайте, а также о других материалах, которые могут быть вам полезны.

У нас есть сортаменты двутавров, выполненные по различным ГОСТам и с разными типами изделий. И также подготовили отдельные таблицы с размерами двутавровых профилей и таблицы с весом балок, имеющих двутавровый профиль.

Двутавровые горячекатаные балки также подразделяются по своим конструкционным особенностям, такой показатель обозначается соответствующей буквой:

  • Б — обычная стальная балка (нормальная).
  • Ш — балка с широкими полками.
  • К — колонное двутавровое изделие.
  • Д — изделия с дополнительными параметрами.
  • М — стальные двутавры, используемые в мостостроении и в качестве подвесных путей.
  • С — двутавровые балки, применяемые в качестве несущих элементов в шахтах.

Для более точной маркировки изделий рядом с буквенным обозначением проставляются цифровые значения. Так, впереди стоящая цифра обозначает высоту балки, а цифра, находящаяся после буквы, указывает на номер профиля по ГОСТ.

ВАЖНО: двутавровые балки, имеющие одинаковую высоту, но при этом разный номер профиля, различаются по толщине изделия, что, естественно, сказывается на их прочностных характеристиках.

Сортамент стальных двутавров по ГОСТ также различается по углу наклона внутренних граней. Чем выше данный показатель, тем большую прочность имеет изделие. Это связано с тем что при увеличении угла наклона взрастает площадь поперечного сечения. Наибольший уклон имеют балки, выпускаемые под буквенной маркировкой «М» и «С», так как им приходится переносить довольно большие нагрузки.

Двутавры горячекатаные выпускаются мерной, кратной мерной и немерной длины. Диапазон длин балок может варьироваться от 4-х до 12 метров. Следует отметить что ограничение 12 метрами связано не только с возможностями прокатного стана, но и стем, что изделия большей длины становятся менее надежными.

Сортамент стальных горячекатаных двутавров по ГОСТ 8239-89

В данном сортаменте насчитывается 17 позиций, с 10 по 60 номер двутаврового изделия. Моменты сопротивления варьируются от 39.7 до 2560 см3. Момент инерции, у самого большого двутавра №60 равняется 76806 см4. Кстати, у этого двутавра площадь сечения равняется 138 см2, а масса 1 метра балки с данным профилем равна 108 кг. Для более детального изучения данного сортамента, переходите по указанной ниже ссылке.

Сортамент стальных горячекатаных двутавров с параллельными гранями полок по ГОСТ 26020-83

Кроме того, существует ГОСТ 26020-83, он регламентирует параметры двутавра с параллельными полками. По этому ГОСТу производят:

  • двутавр нормальный;
  • двутавр широкополочный;
  • двутавр колонный.

Этим стандартом определено, что двутавры с параллельными полками выпускают следующих размеров:

  • высота от 100 до 1000 мм;
  • ширина полки от 55 до 400 мм.

По соотношению размеров и специфики применения двутавры разделяют на следующие типы:

Нормальные — их обозначают буквой Б, широкополочные двутавры обозначают буквой Ш и колонные, обозначаемые буквой К. Обозначенные индексы употребляют в маркировке двутавров.

Сортамент нормальных двутавров

В этот сортамент помещены двутавры, у которых высота сечения варьируется от 100 до 1013 мм. В свою очередь, ширина полки от 55 до 320 мм. У самого крупного двутавра момент инерции равняется 655400 см4, а момент сопротивления 12940 см3.

Сортамент широкополочных двутавров

В этом сортаменте находятся двутавры, с высотой сечения от 193 до 718 мм и шириной полки от 150 до 320 мм. Самый крупногабаритный двутавр, имеющий высоту 718 мм, обладает моментом сопротивления – 9210 см3. Вес одного метра балки, которая имеет подобное сечение, равняется 305.9 кг.

Сортамент колонных двутавров

В сортаменте колонных двутавров, можно найти профили с высотой от 195 до 431 мм. Масса одного метра балки, с самым большим колонным двутавром равна 291.2 кг. В свою очередь, момент сопротивления его равен 5642 см3.

sopromats.ru

Сортамент двутавр балочный ГОСТ 26020-83

Вернуться на страницу «Металлические двутавры»

Нормальные (балочные) двутавры

Условные обозначения

h — высота, b — ширина, s — толщина стенки, t — толщина полки, r1 — радиус сопряжения

A — площадь сечения, P — масса п/м,

I— момент инерции относительно оси Y, I— момент инерции относительно оси Z,

W— момент сопротивления относительно оси Y, W— момент сопротивления относительно оси z,

i— радиус инерции относительно оси Y, i— радиус инерции относительно оси Z,

S— статический момент.

Характеристики сечения

Номер профиля мм Площадь сечения, см2 Линейная плотность, кг/м Справочные величины для осей
h b s t r Х — Х Y — Y
Ix, см 4 Wx , см 3 Sx , см 3 ix , см Iy, см 4 Wy, см 3 iy, см
10Б1 100,0 55 4,1 5,7 7 10,32 8,1 171 34,2 19,7 4,07 15,9 5,8 1,24
12Б2 120,0 64 4,4 6,3 7 13,21 10,4 318 53,0 30,4 4,90 27,7 8,6 1,45
14Б1 137,4 73 3,8 5,6 7 13,39 10,5 435 63,3 35,8 5,70 36,4 10,0 1,65
14Б2 140.0 73 4,7 6,9 7 16,43 12,9 541 77,3 44,2 5,74 44,9 12,3 1,65
16Б1 157,0 82 4,0 5,9 9 16,18 12,7 689 87,8 49,5 6,53 54,4 13,3 1,83
16Б2 160,0 82 5,0 7,4 9 20,09 15,8 869 108,7 61,9 6,58 68,3 16,6 1,84
18Б1 177,0 91 4,3 6,5 9 19,58 15,4 1063 120,1 67,7 7,37 81,9 18,0 2,04
18Б2 180,0 91 5,3 8,0 9 23,95 18,8 1317 146,3 83,2 7,41 100,8 22,2 2,05
20Б1 200 100 5,6 8,5 12 28,49 22,4 1943 194,3 110,3 8,26 142,3 28,5 2,23
23Б1 230 110 5,6 9,0 12 32,91 25,8 2996 260,5 147,2 9,54 200,3 36,4 2,47
26Б1 258 120 5,8 8,5 12 35,62 28,0 4024 312,0 176,6 10,63 245,6 40,9 2,63
26Б2 261 120 6,0 10,0 12 39,70 31,2 4654 356,6 201,5 10,83 288,8 48,1 2,70
30Б1 296 140 5,8 8,5 15 41,92 32,9 6328 427,0 240,0 12,29 390,0 55,7 3,05
30Б2 299 140 6,0 10,0 15 46,67 36,6 7293 487,8 273,8 12,50 458,6 65,5 3,13
35Б1 346 155 6,2 8,5 18 49,53 38,9 10060 581,7 328,6 14,25 529,6 68,3 3,27
35Б2 349 155 6,5 10,0 18 55,17 43,3 11550 662,2 373,0 14,47 622,9 80,4 3,36
40Б1 392 165 7,0 9,5 21 61,25 48,1 15750 803,6 456,0 16,03 714,9 86,7 3,42
40Б2 396 165 7,5 11,5 21 69,72 54,7 18530 935,7 529,7 16,30 865,0 104,8 3,52

ОСТАЛЬНЫЕ СЕЧЕНИЯ СМОТРИТЕ ЗДЕСЬ:

Двутавры: 10Б1 — 40Б2 , 45Б1 — 100Б4

СМОТРЕТЬ ПОЛНЫЙ ТЕКСТ ДОКУМЕНТА — ГОСТ 26020-83

В отличии от СТО, двутавры по ГОСТу менее популярны. Это связано с тем, что стандарт СТО адаптирован под международные стандарты и его можно продавать не только в России, но и за рубежом. На отечественном рынке стандарт по прежнему присутствует, но найти двутавровые балки по ГОСТу уже труднее чем по СТО.

При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.

В таблице представлены цены на начало 2018 года.

Двутавровая балка Б ст. 3 — ГОСТ 26020

А ГРУПП, ООО ARCELOR-MITTAL (AMDSV LLC) ЕВРАЗ МЕТАЛЛ ИНПРОМ, ОАО АРИЭЛЬ МЕТАЛЛ, ОАО ДИПОС, ГК МЕТАЛЛО-КОМПЛЕКТ-М, АО СТАЛЬ-РЕЗЕРВ, ТПО, ООО ЕМГ-ГРУПП, ООО БЕТАЛЛ, ООО БРОК-ИНВЕСТ-СЕРВИС И К, ТФД, ЗАО МЕТАЛЛ-СЕРВИС, ОАО МЕТАЛЛО-ТОРГ, АО МЕТА-ГОР, ООО АТОН-СТАЛЬ, ООО ТК СТАЛЬ-ИНТЕКС ТРЕЙД, ООО
12Б1 66 500 66 290 66 900 67 900 67 390 65 800 66 900 68 490
14Б1 66 500 66 900 69 900 65 900 69 890 65 800 66 900 70 990
16Б1 66 500 61 800 66 900 69 000 69 390 65 800 66 900
18Б1 49 900 50 000 49 990 50 990 49 080
20Б1 54 600 54 100 54 600 54 600 54 600 49 900 55 290 54 510 54 600 54 600 55 100 54 600 55 600 52 080
25Б1 54 600 54 100 54 600 54 600 54 600 51 900 55 290 54 510 54 600 54 600 55 100 54 600 52 780
30Б1 54 600 54 100 54 600 54 600 54 600 54 600 51 900 55 290 54 510 54 600 54 600 55 100 54 600 50 850 52 180
35Б1 54 600 54 100 54 600 54 600 54 600 51 900 55 290 54 510 54 600 54 600 55 100 54 600 49 500 51 980
40Б1 54 300 51 760 54 300 54 300 54 300 47 900 50 890 50 410 54 300 54 300 54 500 54 300 49 990 45 880
45Б1 54 300 50 500 54 300 54 300 54 300 47 900 48 590 50 410 54 300 54 300 54 500 54 300 46 480
50Б1 54 300 51 760 54 300 54 300 54 300 45 900 51 190 53 900 54 300 55 990 54 500 54 300 55 300 46 980
55Б1 54 300 54 300 54 300 54 300 49 900 50 890 52 900 54 300 54 300 54 500 54 300 55 300
60Б1 54 300 54 300 54 300 52 450 48 900 50 890 50 410 54 300 54 500 55 300 47 280
70Б1 52 500 52 500 52 500 49 090 48 710 52 500 52 700 52 500 51 600
25Б2 54 600 54 100 54 600 54 600 54 600 51 900 55 290 54 510 54 600 54 600 55 100 54 600 55 600 52 780
30Б2 54 600 54 100 54 600 54 600 54 600 51 900 55 290 54 510 54 600 54 600 55 100 54 600 55 600 52 180
35Б2 54 600 54 610 54 600 54 600 54 600 51 900 55 290 54 510 54 600 54 600 55 100 54 600 55 600 51 980
40Б2 54 300 54 300 54 300 54 300 47 900 50 890 54 300 54 300 54 500 54 300 53 300 46 080
45Б2 50 200 52 160 54 300 54 300 52 500 47 900 48 990 50 410 54 300 54 500 54 300
50Б2 54 300 54 300 52 450 42 700 47 900 48 990 50 410 54 300 54 500 53 300
55Б2 54300 54300 54300 54300 49900 50890 50410 52300 54500 48050 46980
60Б2 54300 54300 54300 54300 42900 50410 54300 54500 54300 55300 47280
70Б2 52500 52500 52500 50810 52500 52700 52500 53500
80Б2
50Б3 54300
100Б3

Дополнение 1

Семейства двутавров для программы Revit

Для тех кто работает в программе Revit, могут быть полезны семейства двутавров. На каждый двутавр созданы два семейства. Первое семейства создано на основе рабочей плоскости, а второе по линии. Семейства на основе рабочей плоскости удобно использовать для колонн или элементов расположенных строго горизонтально или вертикально. Семейства на основе линии удобней использовать для наклонных балок.

Посмотреть эти семейства можно на странице «Revit-Двутавр балочный ГОСТ 26020-83»

saitinpro.ru

Cортамент двутавров таблица - сортамент двутавровых балок, балочных двутавров

Сортамент двутавров

Двутавровые балки подразделяют на:

а) Двутавры с параллельными гранями полок (ГОСТ 26020, СТО АСЧМ 20-93):
— нормальные — Б
— широкополочные — Ш
— колонные — К

б) Двутавры с уклоном внутренней грани полок:
— обычные — ГОСТ 8239 (без букв): 10, 12,14, 16, 18, 20, 22, 24, 27, 30, 33, 36, 40, 45, 50, 55, 60.
— специальные — ГОСТ 19425 (М — монорельсовая балка и С — для армирования шахтных стволов)

Двутавры изготавливаются длиной от 4 до 13м,в зависимости от стандарта и требований потребителя. Длина может быть мерной, немерной и кратной мерной. Сварную балку изготавливают до 16 м. У нас её производят на складах в городах Лобня, Калуга и Тверь.

По точности изготовления балки, балку катают: повышенной (Б) и обычной точности (В) по ГОСТ 8239; высокой (А) и обычной (В) точности по ГОСТ 19425.

Балки изготавливают классов стали: С245 (Ст3), С255 (Ст3Гпс и Ст3Гсп), С345 (09Г2С).

Балка двутавровая используется в строительстве для изготовления металлоконструкций, для подвесных путей, для перекрытий, для стадионов, мосто- и вагоностроении и т.д.

Двутавры из стали 09Г2С -конструкционной низколегированной стали — используются для сварных конструкций в условиях крайнего севера при температуре от минус 70град С, а также сталь 09Г2С может применяться при высочайшей температуре +450 град С. Используется балка 09Г2С там, где требуется повышенная прочность, в строительстве для сварных конструкций. Сварная балка предназначается для крупных металлоконструкций для уменьшения их веса, но увеличения ширины пролёта. Сварную балку производим по СТО АСЧМ 20 и ГОСТ 26020, по ст3 и ст09Г2С, на неё также выдаём сертификат качества.

Сортамент нашей производимой сварной балки: 35Ш3, 35К3, 30К3, 30Ш3, 40Ш2, 40Ш3, 45Ш1, 40К1- 40К5, 50Б2, 50Б3, 50Ш1- 50Ш4, 60Ш1-60Ш4, 70Б1, 70Б2, 70Ш1-70Ш5, 80Б1, 80Б2, 80Ш1, 80Ш2, 90Б1, 90Б2, 90Ш1, 90Ш2, 100Б1- 100Б4, 100Ш1 — 100Ш4.

Основной производитель двутавров — Нижнетагильский металлургический комбинат.

Сортамент двутавров ГОСТ 8239 89

Таблица обычных двутавров стальных горячекатаных с уклоном внутренней грани полок.
Металлические балки ГОСТ 8239.
Вес металлической балки.
Количество метров в тонне.

Обозначение профиля Балки металлической размеры  Масса 1 м, кг  Метров в
тн
h b s t
10 100 55 4,5 7,2 9,5 105,7
12 120 64 4,8 7,3 11,5 87,0
14 140 73 4,9 7,5 13,7 73,0
16 160 81 5,0 7,8 15,9 62,9
18 180 90 5,1 8,1 18,4 54,3
20 200 100 5,2 8,4 21,0 47,6
22 220 110 5,4 8,7 24,0 41,7
24 240 115 5,6 9,5 27,3 36,6
27 270 125 6,0 9,8 31,5 31,7
30 300 135 6,5 10,2 36,5 27,4
33 330 140 7,0 11,2 42,2 23,7
36 360 145 7,5 12,3 48,6 20,6
40 400 155 8,3 13,0 57,0 17,5
45 450 160 9,0 14,2 66,5 15,0
50 500 170 10,0 15,2 78,5 12,7
55 550 180 11,0 16,5 92,6 10,8
60 600 190 12,0 17,8 108,0 9,3

Сортамент двутавров ГОСТ 26020-83 с параллельными гранями полок

Таблица сортамента двутавров.
ГОСТ двутавров стальных горячекатаных нормальных с параллельными гранями полок.
Масса метра. Количество метров в тонне.

Обозначение профиля

Размеры  балок, мм

Масса 1 м,
кг

Метров в
тн

h

b

s

t

10Б1

100,0

55

4,1

5,7

8,1

123,46

12Б1

117,6

64

3,8

5,1

8,7

114,94

14Б1

137,4

73

3,8

5,6

10,5

95,24

16Б1

157,0

82

4

5,9

12,7

78,74

20Б1

200,0

100

5,6

8,5

22,4

44,64

30Б1

296,0

140,0

5,8

8,5

32,9

30,40

35Б1

346,0

155,0

6,2

8,5

38,9

25,71

40Б1

392,0

165,0

7,0

9,5

48,1

20,79

Сортамент металлических балок двутавровых СТО АСЧМ 20-93
В России балку стальную двутавровую изготавливает в основном Нижнетагильский металлургический комбинат по своему собственному техническому условию — СТО АСЧМ 20-93, отличающемуся от ГОСТа.
Таблица.
Масса балки металлической нормальной двутавровой СТО АСЧМ 20-93

Обозначение профиля

Балка стальная двутавровая размеры, мм

 Масса 1 м, кг

Метров в
тн

h

b

s

t

20Б1

200,0

100,0

5,5

8,0

21,3

46,95

25Б1

248,0

124,0

5,0

8,0

25,7

38,91

25Б2

250,0

125,0

6,0

9,0

29,6

33,78

30Б1

298,0

149,0

5,5

8,0

32,0

31,25

30Б2

300,0

150,0

6,5

9,0

36,8

27,19

35Б1

346,0

174,0

6,0

9,0

41,4

24,15

35Б2

350,0

175,0

7,0

11,0

49,6

20,16

40Б1

396,0

199,0

7,0

11,0

56,6

17,67

40Б2

400,0

200,0

8,0

13,0

66,0

15,15

45Б1

446,0

199,0

8,0

12,0

66,2

15,11

45Б2

450,0

200,0

9,0

14,0

76,0

13,16

50Б1

492,0

199,0

8,8

12,0

72,5

13,79

50Б2

496,0

199,0

9,0

14,0

79,5

12,58

55Б1

543,0

220,0

9,5

13,5

89,0

11,24

55Б2

547,0

220,0

10,0

15,5

97,9

10,21

60Б1

596,0

199,0

10,0

15,0

94,6

10,57

60Б2

600,0

200,0

11,0

17,0

105,5

9,48

Таблица.
Двутавры стальные горячекатаные сортамент СТО АСЧМ 20-93.
Двутавра широкополочного сортамент, масса.

Обозначение профиля

Размеры балок, мм

 Масса 1 м,кг

 Метров в
тн

h

b

s

t

20Ш1

194,0

150,0

6,0

9,0

30,6

32,68

25Ш1

244,0

175,0

7,0

11,0

44,1

22,68

30Ш1

294,0

200,0

8,0

12,0

56,8

17,61

30Ш2

300,0

201,0

9,0

15,0

68,6

14,58

35Ш1

334,0

249,0

11,0

20,0

65,3

15,31

35Ш2

340,0

250,0

9,0

14,0

79,7

12,55

40Ш1

383,0

299,0

9,5

12,5

88,6

11,29

40Ш2

390,0

300,0

10,0

16,0

106,7

9,37

45Ш1

440,0

300,0

11,0

18,0

123,5

8,10

50Ш1

482,0

300,0

11,0

15,0

114,2

8,76

50Ш2

487,0

300,0

14,5

17,5

138,4

7,23

50Ш3

493,0

300,0

15,5

20,5

156,1

6,41

50Ш4

499,0

300,0

16,5

23,5

173,4

5,77

Таблица.
Сортамент двутавра (балки), масса балки колонной двутавровой СТО АСЧМ 20-93

Обозначение профиля

Размеры балок, мм

Масса 1 м,
кг

Метров в
тн

h

b

s

t

20К1

196,0

199,0

6,5

10,0

41,4

24,15

20К2

200,0

200,0

8,0

12,0

49,9

20,04

25К1

246,0

249,0

8,0

12,0

62,6

15,97

25К2

250,0

250,0

9,0

14,0

72,4

13,81

25К3

253,0

251,0

10,0

15,5

80,2

12,47

30К1

298,0

299,0

9,0

14,0

87,0

11,49

30К2

300,0

300,0

10,0

15,0

94,0

10,64

30К3

300,0

305,0

15,0

15,0

105,8

9,45

30К4

304,0

301,0

11,0

17,0

105,8

9,45

35К1

342,0

348,0

10,0

15,0

109,1

9,17

35К2

350,0

350,0

12,0

19,0

136,5

7,33

40К1

394,0

398,0

11,0

18,0

146,6

6,82

40К2

400,0

400,0

13,0

21,0

171,7

5,82

40К3

406,0

403,0

16,0

24,0

200,1

5,00

40К4

414,0

405,0

18,0

28,0

231,9

4,31

Сортамент двутавра (балки) специальной ГОСТ 19425-74
Таблица. Масса балки двутавровой специальной ГОСТ 19425:
С — для армировки шахтных стволов, М — балки для подвесных путей.

Обозначение профиля

Размеры балок, мм

 Масса 1 м, кг

 Метров в
тн

h

b

s

t

14С

140

80

5,5

9,1

16,9

59,17

20С

200

100

7,0

11,4

27,9

35,84

18М

180

90

7,0

12,0

25,8

38,76

24М

240

110

8,2

14,0

38,3

26,11

30М

300

130

9,0

15,0

50,2

19,92

36М

360

130

9,5

16,0

57,9

17,27

45М

450

150

10,5

18,0

77,6

12,89

Купить балки стальные ГОСТ 8239, ГОСТ 26020, ГОСТ 19425 или СТО АСЧМ 20-93, сварные балки

У нас вы можете приобрести стальную балку всех производимых видов со складов филиалов, складов Московской области или напрямую с завода. Оказываем услуги по резке, доставке и комплектации балки. Наличие, стальной балки цене за тонну, двутавров стальных горячекатаных сортамент, двутавра стального размеры, двутавра стального ГОСТ, двутавра стального сортамент СТО АСЧМ, сортамент двутавров ГОСТ 26020 83 Вы можете посмотреть на сайте. Более подробную информацию по стального двутавра цене за штуку, двутавра 30 сортаменту, двутавра 24 сортаменту, уточнить виды стальных балок и сделать расчёт количества, выписать счёт и оформить заявку, уточнить варианты оплаты и запросить сертификат на взятый уже металл — можно у менеджера, связавшись с ним по телефону: (495) 232-67-81 (495) 232-22-62

metaltorgrussia.ru

Двутавр широкополочный с параллельными гранями полок — сортамент

Двутавр широкополочный – это несущая балочная конструкция с длинными гранями полок, расположенными параллельно друг другу. В поперечном разрезе двутавр напоминает русскую букву «Н», и имеет следующие технические характеристики: ширина полок варьируется от 150 до 320 мм, высота от 193 до 718 мм, толщина стенки от 6,0 до 23,0 мм, толщина полки от 9,0 до 36,5 мм. Основной задачей двутавровой балки является равномерное распределение нагрузок оказываемых на конструкцию в процессе эксплуатации. Сырьем для изготовления двутавра с параллельными гранями полок служат углеродистые и низколегированные марки стали.

Особенности производства

Производственный процесс по изготовлению двутавров регламентируется ГОСТом 26020-83, согласно этому нормативному документу определяются основные параметры, условия хранения, маркировка и транспортировка готовой продукции. По способу производства различают горячекатаные, такие как широкополочный двутавр, и сварные двутавровые балки, которые изготавливаются по другому ГОСТу.

Горячекатаные изделия изготавливают путем неоднократного протягивания, раскаленной до определенной температуры заготовки между прокатными валками с выставленными размерами. Изделияизготовленные при помощи горячей прокатки характеризуются повышенной прочностью и могут использоваться на ответственных участках строительства.

Сварные двутавры производятся из стальных листов, раскроенных на полосы нужных основных параметров. Для повышения качества шва, кромки полос подвергают дополнительной обработке на специальном станке. К преимуществам сварных двутавров относят возможность использования нескольких марок стали, что позволяет достичь низкой массы готовой продукции.

Если имеется необходимость обеспечить изделию защиту от воздействия негативных внешних факторов, увеличив тем самым срок его службы, двутавр подвергают процедуре цинкования, либо наносят лакокрасочное покрытие.

ВАЖНО: Двутавры выполненные из нержавейки, не нуждаются в дополнительной обработке, однако их цена несколько выше широкополочного двутавра из стали.

Сфера применения

Основным потребителем двутавра с параллельными гранями полок выступает строительный комплекс. Популярность этого вида фасонного проката обусловлена их многофункциональностью и превосходными эксплуатационными параметрами. Используют двутавровых балку при возведении колонн, подвесных путей, несущих конструкций, перекрытий высотных зданий, а также в строительстве разноплановых сооружений гражданского и промышленного назначения и объектов общественного пользования.

Главным отличием рассматриваемого изделия от балок с нормальной шириной полок, является возможность использования промежуточных креплений при монтаже. Помимо строительства двутавровые балки нашли свое применение в машиностроительной отрасли, для производства рам крупногабаритной техники.

Маркировка

Широкополочный двутавр маркируют следующим образом:

  • первые 2 цифры – это высота изделия, в сантиметрах;
  • буквенный индекс после цифр – вид профиля, в нашем случае это буква «Ш»;
  • при различии размеров полок и стенок профилей одной подгруппы, указывают размер изделия в серии — 1,2,3,4 и 5. Например 35Ш3;
  • основные параметры двутавра, марка стали и ГОСТ.

Сортамент двутавров широкополочных по ГОСТ 26020-83

Представляем вашему вниманию, сортамент широкополочных двутавров с параллельными гранями полок:

sopromats.ru

Двутавр колонный с параллельными гранями полок — сортамент

Если вы всерьёз задумались о постройке своего дома, гаража или дачи, то наверняка столкнулись с необходимостью разобраться в громадном количестве технических терминов. Все они обозначают те или иные строительные элементы или операции. Одним из важнейших из них является двутавр. Что это такое?

Двутавр – стальное изделие в виде балки различной формы. В большинстве случаев используются двутавры колонные, которые имеют форму буквы «Н».

Для соблюдения установленных норм и стандартов в строительстве нужно быть в курсе всех особенностей двутавров: конструкции, размеров, массы и тому подобное. Все эти вопросы будут освящены в данной статье.

Общее описание колонного двутавра

В большинстве случаев колонные двутавры производятся в соответствии с определенными стандартами, которые устанавливаются, как централизовано – государством, так и локально – действуют на одном или нескольких предприятиях. Производство изделия нестандартной конструкции осуществляется только по специальному заказу.

ВАЖНО: По существующей классификации колонный двутавр маркируется буквой «К». Его технические характеристики отвечают требованиям ГОСТ 26020-83.

Отличительной чертой этого типа изделий является значительно большая толщина стенок. Это придаёт изделию значительную прочность и устойчивость, в то же время негативно сказываясь на его массе.

Еще одной особенностью этого двутавра является то, что он выполняется с параллельными гранями полок. Они позволяют равномерно распределять общий вес строительной конструкции.

Технические особенности

Наиболее значимыми техническими параметрами колонного двутавра с параллельными гранями полок являются:

  • ширина полки – от двухсот до четырехсот миллиметров;
  • высота изделия – от ста девяноста шести до четырехсот двадцати девяти миллиметров;
  • толщина стенки – от шести с половиной до двадцати трех миллиметров;
  • примерная толщина полки – от десяти до тридцати трех с половиной миллиметров;
  • вес одного метра конструкции – от сорока одного до двухсот девяноста килограмм;
  • радиус закругления – около пятнадцати миллиметров;
  • допустимая кривизна – до двух десятых процента от длинны конструкции;
  • длинна изделия – от четырех до двенадцати метров.

Применение

Область использования этого изделия очень велика. Это, прежде всего, обусловлено его техническими характеристиками, позволяющими выдерживать большие нагрузки. Вследствие этого возникает возможность уменьшить общий вес различных строительных конструкций, а также хорошо сэкономить на строительстве.

Сегодня двутавр типа «К» применяется при возведении колон и опорных сооружений при постройке всех типов зданий: как жилых, так и промышленных. Еще одной сферой его применения является формирование каркаса несущих конструкций различных инженерных и фортификационных сооружений: мосты, дамбы и тому подобное.

В заключение нужно отметить, что колонный двутавр является крайне востребованным и широко используемым изделием. Благодаря успешному сочетанию таких факторов как превосходные технические характеристики, высокая надежность и относительно невысокая цена он является стабильным лидером своего сегмента рынка.

Сортамент колонных двутавров по ГОСТ 26020-83

Вашему вниманию, представлен сортамент колонных двутавров, выполненных по ГОСТ 26020-83:

sopromats.ru
