Какой электрический котел выбрать: однофазный или трехфазный

Несмотря на экспансию дизельных и газовых котлов, электрические котлы считаются востребованными в деле отопления домов с относительно небольшой площадью. И правда, если отопительная площадь составляет не более 80-100 кв.м, зачем покупать дорогостоящее тепловое оборудование?

Для отопления частных домов среднего размера рекомендуем купить небольшой однофазный электрический котел, который подключается к стандартной электрической розетке на 220 В. Котел сразу же начнет функционировать - вначале обогревать с помощью тэна теплоноситель (воду), который далее начнет отдавать аккумулированное тепло радиаторам отопления. Принцип его работы практически не отличается от любого нагревательного прибора, не требуется получение специального разрешения.

Для домов с большей отопительной площадью рекомендуется установка трехфазного электрического котла, для работы которого понадобится дополнительная третья фаза. Мощность данных котлов составляет более 10 кВт и для них требуется проводить дополнительный третий провод с траверзы. Но в плюсе – постоянный подвод электрический энергии по проводам. Проводить отдельную газовую трубу и устанавливать понижающую станцию, как это принято при инсталляции с газовыми котлами, не придется. Покупать внушительные топливные емкости, как это принято в отношении дизельных версий котлов, также не придется. Экономия выходит существенная.

2 вида трёхфазных электрокотлов

Процесс нагрева трехфазного электродного отопительного котла осуществляется за счет воздействия электротока непосредственно на теплоноситель. Преимущество - быстрый нагрев жидкости.

  • Индукционные.

Нагревание происходит за счет создания магнитного поля. Сердцевина электрокотла представляет собой медную обмотку, как в трансформаторе. Индукционный трехфазный электрический котел 380В работает за счет преобразования постоянного и переменного тока. Плюс - экономичный расход электроэнергии. Минус - большой вес и дороговизна.

Преимущества и недостатки работы электрических котлов

Электрические котлы отличаются абсолютной бесшумностью в работе, они не сушат воздух, стоят недорого и способны к мгновенной инсталляции. Если нужно обогреть дом быстро и с минимальными финансовыми издержками, то выбирается безотказная версия электрического котла.

Последние версии электрических котлов могут иметь дополнительный расширительный бак, в котором будет аккумулироваться горячая вода, необходимая для домашних нужд. С помощью циркуляционного насоса вода будет подаваться на кран ванной комнаты и кухни.

Но учтите - электричество в наше время стоит недешево. Для минимизации расходов на электричество (в России на обогрев дома с помощью электричества уходит более 100 Евро на дом) рекомендуется устанавливать дополнительный двухтарифный электронный счетчик электрической энергии. В данном случае дом будет на максимальной мощности обогреваться с помощью электрического котла ночью, а днем, когда энергия окажется дороже, котел будет работать только на поддержание заданной температуры.

Если в Вашем городе или населенном пункте часто случаются перебои с электроснабжением, электрический котел лучше использовать совместно с твердотопливным.

Производители

Рынок электрических котлов представлен как отечественными, так и зарубежными производителями.

Немецкие электрокотлы (Bosch, Wespe Heizung, Protherm) считаются лидерами электрического отопительного оборудования благодаря гарантированному производителем качеству. Отсюда и высокая стоимость.

Чешские модели (Dakon) не уступают по уровню качества продукции из Германии, а цена здесь несколько ниже.

Российские электрические котлы (РусНИТ, Ромстар) характеризуются тем, что их дополнительные функциональные возможности минимальны, упор здесь делается на качестве основного блока.

t-tehnolodgy.ru

Электрический котел на 220в

Частные дома в отличие от многоквартирных жилых комплексов нередко отличаются набором бытовых удобств, одним из которых является наличие центрального отопления, во-вторых, и необходимость организовать его самостоятельно у первых.

Конечно, существуют районы с малоэтажными домами, подключенные к отопительной магистрали, но это, скорее исключение, чем норма. Особенно если речь идет о глубинке, где за благо может считаться водопровод и канализация. Подавляющее большинство для отопления дома придумывает способ самостоятельно, в зависимости от принятых в этом регионе традиций.

Однофазные электрические котлы отопления стали применяться на практике недавно, раньше преимущественно использовались их аналоги для трехфазной сети 380В. В степи топятся дровами редко, они там имеют высокую цену, для этого там закупают каменный уголь. Наоборот, в лесной местности значительно дешевле угля использовать в качестве топлива древесину, чем тратится на его доставку из других регионов. Чем топят в частных домах?

Но существуют и более универсальные варианты отопления, применимые практически во всей стране, без оглядки на особенности того или иного региона. Это котлы под жидкое топливо или газ, а также модели с электрическим нагревателем, например, в последнее время стал популярен отопительный надежный электрический котел на 220В.

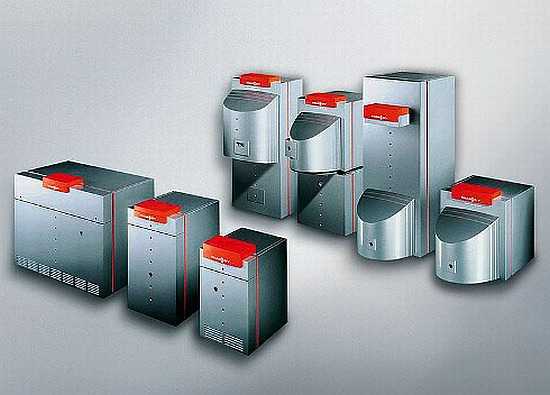

Рис. 1 Котлы отличаются и по внешнему виду, и по принципу работы

Каждая разновидность обладает очевидными преимуществами, но все зависит от региона и цен на различные виды топлива в них. Один и тот же вариант может показать обратные результаты в разных местах (это относится к стоимости электроэнергии в сети 220 вольт).

Для компенсации возможного отсутствия или резкого подорожания одного вида топлива можно использовать комбинированные котлы, например, электро-дровяные модификации или электро-твердотопливные, работающие на брикетах или каменном угле.

Газовые котлы отопления

При наличии возле дома магистрали газоснабжения редко ставится вопрос выбора котла, относительно низкая стоимость «голубого топлива» позволяет рассчитывать на маленькие ежемесячные расходы на отопление дома.

Компактные размеры отопительных газовых котлов привлекают своим внешним дизайном и удобством, отсутствием необходимости выделять для них отдельное помещение.

Из недостатков отоплением газа стоит отметить следующие моменты:

  • Самостоятельная установка газового оборудования запрещена, поэтому придется мириться с расценками газовщиков на монтажные работы.
  • Некоторые модели, например, с атмосферными горелками, предъявляют особые требования к помещению, обеспечению притока воздуха.
  • Цена на газ растет быстрее того же электричества.

Из самых главных недостатков газового отопления многие считают – большие затраты на оборудование и монтажные работы. В некоторых случаях предпочитаются остаться с тем отоплением, что было до проведения газовой магистрали.

Существует вариант отопления газом из баллонов, но такой способ приведет к заметному повышению расходов на топливо, хоть и позволяет сделать его относительно автономным.

Твердотопливные котлы отопления

Это, с одной стороны, наиболее простой способ организовать отопления дома. Тем более в качестве топлива можно использовать: дрова, уголь, торф, специальные брикеты, выбора хватает, чтобы подобрать лучший вариант, как по бюджету, так и по удобству хранения на приусадебном участке.

Недостатки твердотопливных котлов обнаруживаются при эксплуатации

  • КПД может меняться в широких пределах, в зависимости от тяги, образованной за счет естественного притока воздуха, количества загруженного топлива и т.д.
  • Одна порция топлива горит всего 2-3 часа, после чего надо повторять загрузку, без этого система отопления начнет постепенно остывать.
  • Необходимость утилизировать оставшуюся золу, которой может накопиться за весь отопительный сезон целый бак.

Конечно, существуют разработки, позволяющие значительно продлить время сгорания топлива, сделать его более равномерным и полноценным, повысить КПД печи, но они по сравнению с «обычными» котлами имеют высокую стоимость.

Котлы на жидком топливе

Дизельное топливо считается одним из наиболее дешевых вариантов. Котлы, работающие на жидком топливе, на практике выделяются еще и высокой надежностью, способностью работать длительный срок без регулировки и обслуживания.

Из практических преимуществ чаще отмечают их способность быстро прогревать очень большие по площади помещения. Во время эксплуатации при водяной системе отопления, внутри труб не образуется накипь, т.к. нагревательные элементы не находятся в носителе.

Недостатки у них тоже имеются, проявляются они, начиная с момента монтажа:

  • Немалые габариты предъявляют большие требования к помещению.
  • Чугунные модели еще и тяжелы, что затрудняет самостоятельную установку.
  • Чувствительность к качеству топлива, что особенно актуально при закупке более дешевых марок дизельного масла, в котором может быть большой объем «мусора».
  • Необходимость держать запас топлива вынуждает выделять помещения под него, покупать большие емкости для хранения и нести другие накладные расходы.
  • Требуют наличия сети на 220 вольт для работы автоматики.

Отдельно стоит выделить наличие в воздухе запаха продуктов сгорания, который, конечно же, можно устранить с помощью хорошей вытяжки, но все равно недостаток остается. Да и необходимость отвода выхлопных газов требует некоторых затрат при монтаже котла.

Еще можно отметить и потенциальные пожароопасные свойства жидкого топлива, как при хранении, так и при сжигании. В случае неосторожного обращения с огнем или замыкания в электропроводке оно может создать почву для сильного пожара.

Существуют варианты отопления на отработанном масле. По своей специфике котлы на «отработке» похожи на дизельные модели.

Электрические котлы отопления

Повсеместное распространение сетей электроснабжения на 220 вольт позволяет сделать электрические котлы одним из наиболее универсальных вариантов. Его можно применять как в частном доме в городских условиях, так и в деревенском домике или на дачном участке.

Рис. 2 Электрокотлы компактны и привлекательны снаружи

Цена на электроэнергию нередко остается на втором плане, ведь в случае отсутствия газа или возможности хранения дизельного топлива, дров, угля, это будет единственным из доступных вариантов. Причем стоимость электрических котлов весьма скромная, если ее сравнивать с другими разновидностями, особенно, когда выбран котел электрический на 220В.

Чем привлекательны электрические котлы?

Во многих регионах электрические нагревательные приборы дороже в пользовании, чем газовые или дизельные. Но у электрооборудования имеется целый перечень несомненных достоинств (помимо работы от стандартной сети 220 вольт).

Однофазные электрические котлы для отопления выбирают по следующим причинам:

  • Невысокая цена в сравнении с другими типами котлов.
  • Компактные размеры позволяют использовать их даже в стесненных условиях.
  • Простой и доступный монтаж, не требующий участия специалиста.
  • Полная бесшумность.
  • Нет необходимости монтировать дымоход (пробивать стены или потолок).
  • Полная безопасность для экологии, что характерно для всех приборов, работающих от сети 220 вольт.

Также стоит отметить и тот факт, что электроэнергия практически «бесконечна», вполне достаточно вовремя оплачивать счета за ее использование. При этом пользоваться можно этим энергоносителем в «аванс», без предварительных затрат на заготовку, как вынужден делать владелец частного дома с остальными вариантами отопления (за исключением газа из центральной магистрали).

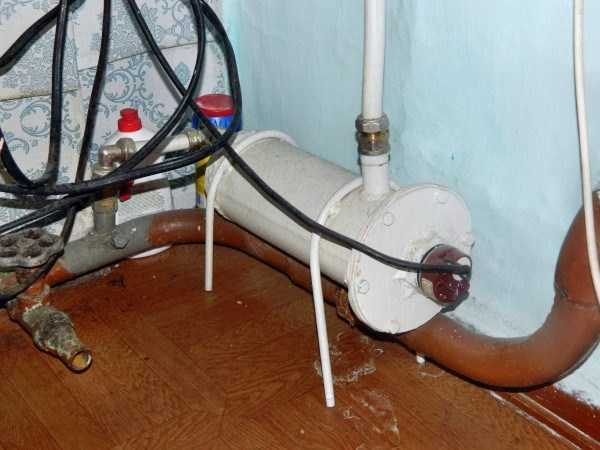

Рис. 3 В магазинах представлен широкий ассортимент котлов

Немаловажно и то, что при периодическом пользовании домом, например, на даче, плата за электрическое отопление будет полностью соответствовать фактически использованной энергии. В случае закупок тех же дров придется запасаться «на будущее», потратив на них средства, но не факт, что они пригодятся именно в ближайшее время.

Разновидности электрических котлов

В каталогах производителей, продавцов электрооборудования встречается огромное число моделей, внешне практически не отличающихся друг от друга. Но разница между ними есть, она «спрятана» внутри. От этого и цена на модели, внешне похожие может оказаться разной, все зависит от конструкции котла и способа нагрева.

Электрический котел отопления 220В может выпускаться в трех разных модификациях, в зависимости от нагревательного элемента:

  • ТЭН.
  • Электроды.
  • Катушка индуктивности.

Первая разновидность считается морально устаревшей, хотя в пользовании таких котлов находится невероятное количество, и они прекрасно справляются со своими задачами. На таких аппаратах нагрев осуществляется за счет помещенных в носитель тэнов. Они имеют КПД не самый высокий из возможных вариантов из-за отсутствия прямого контакта. Это, с одной стороны, электрически безопасней, с другой – приводит к потерям тепла, причем при аварийных ситуациях, когда носителя не оказывается внутри системы, они могут выйти из строя из-за перегрева.

Электроды позволили повысить КПД электрических котлов благодаря тому, что носитель стал играть роль проводника, а прямое соприкосновение с ним исключает потери тепла, а заодно и позволяет избежать выхода из строя котла в случае аварийной потери носителя. В этом случае контакт между выводами пропадает, и котел просто отключается.

Индукционный метод стал применяться относительно недавно, но получает все большее признание из-за своих эксплуатационных характеристик. Никакого прямого контакта при нагреве в этом случае нет, это исключает такой вид неисправности, как накипь, заметно уменьшающую теплоотдачу и увеличивающую расход электрической энергии.

По размерам электрический котел отопления 220В, как правило, небольшой независимо от модели и технических параметров, ведь его мощность обычно ограничена 7-12 Вт, что не требует массивных деталей внутри него. Как правило, они выполняются в настенном варианте корпуса, позволяющем размещать его практически в любом удобном месте.

При отсутствии в доме горячей воды можно приобрести двухконтурную модель, которая помимо своего прямого назначения будет еще и подогревать проточную воду. При этом его можно будет разместить в том месте, где обычно подвешивают бойлер и запитать от той же точки 220В.

Как обезопасить свой дом?

Вопрос безопасности, несмотря на очевидные преимущества электрических котлов, важен на этапе подбора варианта и монтажа не меньше, чем для газовых или дизельных моделей. Необходимо точно рассчитать систему электроснабжения, чтобы впоследствии не было недоразумений с постоянно срабатывающей защитой, отключением отопления в наиболее холодное время года, когда котел работает на максимум своих возможностей и т.д.

С однофазными котлами нередко приходится сталкиваться с тем, что большую площадь обогреть они способны, но ценой постоянной работы на пределе своих возможностей. На большинстве аппаратом это сказывает уменьшенным ресурсом, поэтому всегда покупают котлы, имеющие характеристики с «запасом». Электрический котел отопления 220 вольт часто ограничен в мощности, поэтому, возможно, придется рассматривать модели на трехфазную сеть 380В, т.к. линия 220В имеет ограниченный ресурс.

Но это не самое главное. При монтаже проводки в частных домах, особенно если сделано это было несколько лет назад, редко предусматривали возможность подключения котлов отопления и других электроаппаратов с большим потреблением. Из-за этого приходится к месту подключения электрического котла отопления делать отдельный подвод прямиком от счетчика.

Это позволяет избежать сильного нагрева проводки, не рассчитанной на ту нагрузку, что оказывает отопительное электрооборудование на 220 вольт.

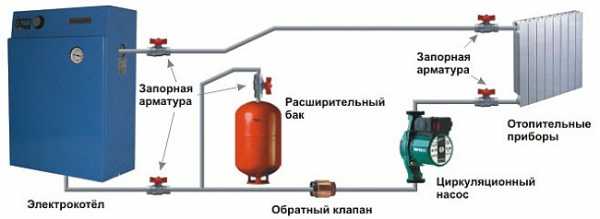

Рис. 4 При подключении котла надо соблюдать заранее подготовленную схему

При монтаже новой проводки надо соблюдать правила безопасности. Так, если для дома из кирпича и других негорючих материалов достаточно приобрести провод в двойной или даже в одинарной оплетке, то для деревянных построек обязательны защитные гофры. В них кабель не только лучше защищен от механических повреждений. Возгорание может легко прекратиться от недостатка воздуха, а пластиковые гофры довольно эффективно в этом случае перекрывают его, оплавляясь в местах нагрева.

Стоит проверить электросчетчик, чтобы он соответствовал возросшей нагрузке, а также весь кабель, проходящий от столба к нему, особенно в местах соединений, чтобы не было окислов и переломов, нередко приводящих к аварийным ситуациям.

Для помещений вроде дачных домиков или деревенских, но посещаемых от случая к случаю отопительную систему можно заполнять так называемым антифризом, который не замерзает в течение всей зимы, выдерживая отрицательные температуры от -15 до -40ºC (в зависимости от используемого носителя).

Здесь надо учитывать, что не каждый производитель поддерживает гарантию, при заливке в их котел носителей отличных от воды. Ведь некоторые антифризы при сильном нагреве могут выделять твердый осадок и приводить к порче отопительного котла.

Из наиболее универсальных жидкостей препятствующих поломке отопительной системы в холодный период стоит отметить следующие растворы:

  • Различные минеральные, синтетические масла, в зависимости от марки замерзают при температуре от -15 до -70ºC.
  • Раствор водный спирта этилового 45-55%. Дает запас до морозов в -35-40ºC.
  • Глицериновый раствор с водой 60-70%, позволяющий оставлять систему вплоть до -30-40ºC.
  • 62% раствор кислоты уксусной дает запас морозостойкости в -24ºC.
  • Водный раствор хлорида натрия 30% замерзает при -21ºC.

Что выбрать – зависит от предпочтений и возможностей владельца дома, а также от того, какие антифризы разрешены для конкретной модели отопительного котла. Не стоит брать в качестве рабочего носителя тот, который запрещен производителем, так легко лишиться гарантии на котел.

При соблюдении перечисленных правил электрическое отопление будет безопасным при любых климатических условиях, от небольшого похолодания до сильных морозов.

Производители однофазных моделей котлов отопления

Котлы электрические на 220В представлены большим числом производителей, каждый из которых предлагает целый перечень моделей отопительных котлов:

  • BOSCH. Немецкое качество может оценить каждый российский покупатель, ведь на эту продукцию установлена вполне конкурентоспособная цена.
  • DAKON. Чешский производитель электрических котлов.
  • PROTHERM. Производитель из Словакии.
  • KOSPEL. Польский разработчик оборудования для отопления помещений.
Рис. 5 Помимо импортной техники в магазинах имеются российские модели

На российском рынке больше представлен ассортимент техники из Германии и Чехии, но присутствуют и их менее известные аналоги. Отопительные системы на базе импортных котлов вполне работоспособны в российских условиях, т.к. стандарты электроснабжения практически одинаковы. Практически везде используется напряжение 220 вольт, так что никаких изменений конструкция импортных аппаратов не требует.

Статьи по теме:

Как выбрать электрический котел отопленияУстановка электрического котла отопленияЭлектрический котел для дачи

kotlomaniya.ru

Трехфазный электрический котел отопления


Зачем нужен и чем хорош котел отопления трехфазный

Электрический котел отопления занимает особое место в ряду прочих нагревателей поскольку эксплуатируется без необходимости пополнение запасов топлива. Газ, который тоже не придется складировать, есть не везде, в отличие от электричества.

Индукционный нагреватель

Простота и удобство подключения обеспечили электрическому нагревателю широчайшее распространение. Он устанавливается в квартирах и на дачах. Он встречается в северных и южных широтах. В основном это агрегаты на 220 вольт, поскольку требуемая мощность в этом случае не превышает 12 кВт.

Более мощный электрический котел отопления – трехфазный и требует подключения к сети 380 В.

Преимущества электрического бойлера

Электрический трехфазный котел постоянно совершенствуется разработчиками. Выпускаются настенные и напольные модели.

Лучшие представители этого класса получают дополнительные системы и устройства, обеспечивающие многоступенчатость регулировки, автоматизацию процессов отвода воздуха и регулирования температуры.

Электрический трехфазный котел отопления способен работать вкупе с нагревателями других типов. Неоспоримым преимуществом считается компактность и дизайн.

Хотя электрический нагреватель экономически не столь выгоден, как, скажем, газовый, все же у него есть определенные преимущества:

  • Электрический котел занимает меньше места по сравнению с твердотопливным. Его допускается монтировать в любом месте, где есть электрическая сеть;
  • Не требуется дымоход и дополнительная вентиляция – это прямая экономия средств и времени на обслуживание;
  • Не является источником неприятных запахов и угарного газа. Котел экологически чистый.
  • При работе почти не издает шумов;
  • Отсутствие открытого огня облегчает соблюдение мер противопожарной безопасности.

Электродный котел

У электрических котлов высокий КПД – не менее 96%.

Недостаток трехфазного котла – необходимость в преобразовании тока на 380 В и наличия хорошей электропроводки в доме. Электричество дороже газа, а частые скачки напряжения влияют на качество работы котла. Это тоже относится к минусам.

Разновидности электрокотлов

Электрический котел представлен на рынке широким многообразием продуктов. Различия между ними заключаются в следующем:

  • Число контуров. Как и другие виды нагревателей, котел электрический бывает одно- и двухконтурным. У одноконтурного котла несколько большая выходная мощность, так как в нем не предусмотрена работа с ГВС.
  • Тип нагревательного элемента. Это может быть ТЭН, электрод или индукционная катушка (инвертор).
  • Тип теплоносителя. Некоторые одноконтурные модели нагревателей используют антифриз.
  • Тип используемой электросети (220 или 380 вольт) и способ подключения (однофазный или трехфазный).
  • Способ нагрева. Котел бывает проточного или накопительного типа.

Для создания увеличенной мощности требуется большая производительность электрической системы. Электрический котел отопления с мощностью свыше 12 кВт рекомендуется подключать к сети 380 В. Для этого требуется получать разрешение и тянуть отдельную линию.

При недостаточном давлении воды она способна закипать!

Принцип работы электрокотлов

Алгоритм работы простой. Сначала теплоноситель подается в расширительный бак. Затем он нагревается под воздействием электрической энергии, после чего направляется в систему.

В конструкции реализуются следующие схемы нагрева:

  • С помощью ТЭНов. Один или два ТЭНа, включенные в сеть, нагревают воду в баке, как кипятильники. ТЭНовый котел надежен, дает высокий КПД и стоит сравнительно недорого.

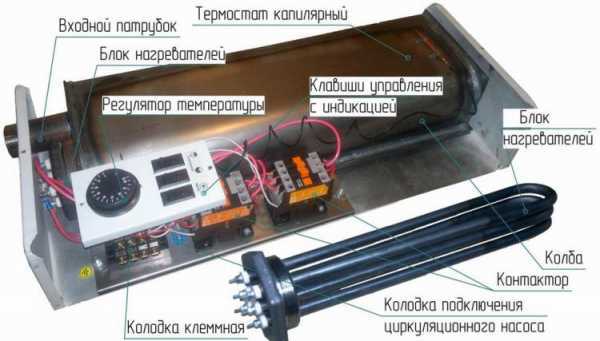

Устройство ТЭНового нагревателя

Для повышения эффективности рекомендуется использование программаторов. Эти устройства обеспечивают автоматизируют работу в зависимости от температуры в помещении или на улице. Экономический эффект от применения – до 30%. Монтаж допустим собственными силами, но лучше предоставить работу профессионалам.

  • Электродный котел использует принцип нагрева переменным током при прохождении через воду (теплоноситель). Автоматика защищает такой котел от коротких замыканий, протечек и перегрева. Эти устройства чувствительны к качеству воды.
  • Котел индукционного типа использует принцип нагрева за счет электромагнитной индукции. Нагревательный элемент представляет собой катушку с большим количеством витков изолированного провода и металлическим стрежнем в середине. Ее помещают в вертикальном положении в герметичный цилиндрический корпус, внутрь которого через нижний патрубок подается теплоноситель. Питание осуществляется через клеммы, установленные на верхней части корпуса элемента. После нагрева он выводится в систему через верхний патрубок. Котлы такого типа нагреваются быстро, что требует контроля за давлением и наличием воды в системе.

Конструкция

Электрический котел отопления состоит из следующих конструктивных частей:

  • Нагревательные элементы – один или несколько – зависит от типа прибора;
  • Теплообменник;
  • Бак для воды;
  • Насос – обеспечивает циркуляцию теплоносителя;
  • Воздухоотвод – обеспечивает охлаждение и вывод нагретого воздуха;
  • Предохранительный клапан;
  • Электроника и автоматика.

Типы трехфазных нагревателей

Трехфазный котел отличается повышенной производительностью, бесшумностью работы при компактности размеров.

Самодельный нагреватель индукционного типа

Чаще используются для систем снабжения теплом и горячей водой загородных домов. Особенно популярны двухконтурные модели. Рекомендуется устанавливать в сочетании с другими нагревателями.

Выпускается двух типов:

  • Электродный. Преимущество такого котла в  высокой скорости нагрева теплоносителя.
  • Индукционный. Это самый инновационный вид. Обеспечивает низкий удельный расход электроэнергии. К недостаткам относится большая масса и относительно высокая цена оборудования. Такие агрегаты не производятся с большой мощностью. Для ее наращивания используется метод каскадного монтажа сразу трех нагревателей, при котором каждый котел подключается к отдельной фазе.

Котлы с ТЭНами тоже выпускаются, но популярность их в частных домовладениях снижается. ТЭНы приходится часто чистить и менять.

Правила эксплуатации

Несмотря на то, что электрический котел по праву считается одним из самых безопасных, не пренебрегайте соблюдением мер техники безопасности при эксплуатации. Особенно это касается подключения.

Основные требования:

  • Подключение осуществляется напрямую к счетчику через автоматы защиты сети. Защита обеспечивает безопасное отключение нагревателя в случае КЗ и резких перепадов напряжения.
  • Правильно выполненное заземление обязательно. В инструкции производителя имеется схема, несоблюдение которой влечет к отказу от гарантийных обязательств.

Подсоединение котла к сети

В процессе эксплуатации контролируйте состояние и работоспособность так называемой группы безопасности электрического котла:

  • предохранительного клапана, который выполняет сброс давления при превышении допустимых показателей в системе;
  • манометра – неправильные показания не позволят вовремя определить неисправность;
  • воздухоотвода – этот элемент конструкции предотвращает попадание воздуха в систему. Завоздушивание чревато перебоями в работе, закипанием и даже выходом котла из строя.

Контроль за работой котла осуществляет автоматика и система управления, которые периодически требуют проверки.

Автоматика регулирует температурный режим, а в случаях отказов выдает сигнал на отключение. От ее работы зависит производительность и мощность нагревателя. Срок службы элеме

teplo-ltd.ru

Виды и типы электрических котлов для отопления дома, ТЭНовые, электродные и индукционные модели

Электрические котлы отопления для дома используются исключительно в системах с жидким теплоносителем. Их основная классификация производится по способу нагрева:

  • ТЭНовые - используют трубчатые электронагреватели с основой из нихромового или феррохромового токопроводящего элемента;
  • электродные (другие распространенные названия электролизные или ионные) - используется специальный теплоноситель с определенным уровнем солей, который нагревается при прохождении через жидкость переменного напряжения;
  • индукционные - в качестве термического элемента выступает в ферромагнетик, который нагревается под влиянием индукционного тока.
ТЭНОВЫЕ ЭЛЕКТРОКОТЛЫ

Их конструкция практически тождественна стандартным газовым отопителям. Они имеют теплообменную камеру, внутри которой расположены несколько нагревательных элементов ТЭНов. Блок автоматики осуществляет регулировку в широком диапазоне величин по нескольким параметрам - давление внутри системы, температура теплоносителя, температура окружающей среды и т.п.

Имеется группа безопасности, куда входит предохранительный срывной клапан, манометр, автоматический воздухоотводчик, расширительная емкость и циркуляционный насос. В зависимости от мощности ТЭНовые котлы бывают однофазными (220В) или трехфазными (380В). Однофазные – имеют небольшую мощность (до 6кВт). Они используются как дополнительный источник обогрева.

При установке электрокотлов мощностью более 3 кВт существенно перегружается электрическая сеть. Для их монтажа необходима специальная техническая документация, разрешения и согласования энергоснабжающей организации. Нужно иметь заземление, соответствующее ПУЭ.

Достоинства :

  1. Невысокая стоимость.
  2. Простота монтажа и подключения, особенно однофазных моделей.
  3. В качестве теплоносителя может применяться как обычная вода так и любой тип незамерзающей жидкости.
  4. Регулировка мощности возможна с высокой точностью вручную или в автоматическом режиме по всему рабочему диапазону.

Недостатки:

На ТЭНах может образоваться накипь, они выходят из строя. Поэтому лучше выбирать модели, где замену нагревательного элемента можно выполнить самостоятельно.

ЭЛЕКТРОДНЫЕ ЭЛЕКТРИЧЕСКИЕ КОТЛЫ

Электродные котлы наиболее компактные из всего семейства систем электрического водяного отопления. Они надежны, по причине простой конструкции. Принцип их работы отличается от всех остальных классических электронагревателей. Нагрев теплоносителя реализуется при помощи двух электродов, через которые протекает переменный ток.

В качестве теплоносителя применяется электролит, отвечающий ряду требований. Теплоноситель должен иметь определенную плотность (количество солей) от которой зависит содержание ионов, последовательное сопротивление электролита. Сам раствор солей должен быть чистым - свободным от механических примесей.

Производители рекомендуют использовать "фирменные" жидкости со строго определенными характеристиками. Иногда пользователи покупают концентрат, который разводят до необходимой консистенции. Электродные электрокотлы бывают как одно так и трехфазными, их мощность не превышает 16 кВт.

Достоинства электродных технологий:

Компактность - внешний диаметр корпуса не намного превосходит диаметр основной магистральной трубы теплосистемы дома.

  1. Доступная стоимость - наиболее дешевые из всех электрокотлов.
  2. Имеют простую конструкцию и высокую надежность.
  3. В случае утечки теплоносителя и критического снижения его уровня электродный котел сохраняет работоспособность.
  4. При применении электролита с неоптимальными эксплуатационными значениями на электродах появляется накипь. Она ведет к небольшому снижению мощности, но не приводит к выходу из строя.
  5. Система отопления имеет низкую инертность. Это позволяет обогревать помещение более интенсивно, эффективно выполнять регулирование в автоматическом режиме.
  6. Оборудование имеет высокую устойчивость к изменениям напряжения в сети электроснабжения. Падение напряжения на величину критическую для других типов котлов приводит к незначительному снижению мощности.

Недостатки электродных котлов:

Этот тип электрических отопителей невозможно подключить через устройство защитного отключения (УЗО) так как в результате эксплуатации возникают значительные токи утечки. Поэтому вероятность поражения электричеством более высокая, чем у ТЭНовых и индукционных котлов.

Необходимо контролировать уровень сопротивления жидкости. По этой же причине невозможно применять антифризы. Цена специального электролита или его концентрата высока.

В результате эксплуатации происходит износ электродов, изменяются характеристики теплоносителя. Это требует периодической замены расходных материалов, примерно, один раз на три четыре сезона. В процессе электролиза образуется небольшое количество газов, которые выходят через автоматический воздухоотводчик.

Некоторые из этих газов токсичны, поэтому в месте установки нагревателя необходимо организовать тщательную вентиляцию.

Потребление электроэнергии такого котла зависит от электропроводности жидкости. При повышении температуры увеличивается электропроводность, поэтому температура теплоносителя должна составлять 55°С-65°С. При ее превышении расход электроэнергии многократно возрастет. Это оборудование трудно контролировать по параметрам нагрева. Управление производится путем регулировки потребляемого тока.

ИНДУКЦИОННЫЕ ЭЛЕКТРИЧЕСКИЕ КОТЛЫ

Индукционный – наиболее экономичный котел для отопления дома. Принцип действия основан на нагреве металлического сердечника из ферромагнетика при помощи индукционного тока. Сам сердечник располагается в среде теплоносителе.

Конструкция индукционного электрического котла напоминает трансформатор, где первичная обмотка является индуктором, на который подается напряжение, а вторичную обмотку представляет сердечник. Теплоноситель может циркулировать как внутри, так и с внешней стороны нагревательного элемента, имеющего форму змеевика. За счет этого увеличивается площадь контакта стенок с теплоносителем, что увеличивает величину теплоотдачи.

Достоинства:

  1. Интенсивный нагрев теплоносителя, в качестве которого может быть использована любая жидкость.
  2. Такая технология предотвращает образования накипи. Таким образом, даже длительная работа отопителя не приводит к снижению КПД.
  3. Не требуется замена нагревательного элемента весь период эксплуатации (более 30 лет).
Недостатки:
  1. Высокая стоимость – они дороже ТЭНовых и электродных.
  2. Имеют большие габариты и вес. Средняя модель весит 30-40 кг. Как правило, имеют напольное исполнение.
Индукционные котлы могут эксплуатироваться только в системах закрытого типа, имеющих избыточное давление, где теплоноситель перегоняется в принудительном порядке при помощи циркуляционного насоса.

ОСНОВНЫЕ КРИТЕРИИ ВЫБОРА

Мощность.

Основным параметром является требуемая мощность. Она прямо пропорционально зависит от площади сооружения, которое необходимо обогреть. Следует учитывать интенсивность теплопотерь здания, то есть качество теплоизоляции. Для примерной оценки, используют следующее правило: для обогрева 10м2 сооружения необходимо 1 кВт мощности котла.

При этом следует помнить, что при снижении напряжения в электросетях снижается и мощность нагревателя. Поэтому необходимо предусмотреть несколько больший запас производительности нагревательного оборудования, как правило, до 15%.

Если используется двухконтурный электрический котел, который применяется в системе ГВС (горячее водоснабжение), то нужно предусмотреть больший запас мощности, до 25%.

Напряжение питания.

Вторым критерием выбора является вид питающего напряжения. Обычно электрический котел для квартиры имеет небольшую мощность, и питается от стандартной однофазной бытовой электросети в 220В. При прокладке отдельной линии подключения и возможно подключение более мощного оборудования - до 10 кВт.

Во всех остальных случаях устанавливаются трехфазные (380В) электрокотлы.

Комплектация.

Следует отдавать предпочтение тем моделям, которые в базовой конструкции имеют следующие элементы: циркуляционный насос, расширительный бачок, группу безопасности, программатор, выносные температурные датчики.

Безопасность.

Кроме стандартной группы безопасности системы отопления требуются дополнительные защитные устройства. Это механизмы отключения оборудования при выходе за пределы рабочего диапазона давления. Желательно иметь предохранители, срабатывающие при перегреве нагревательного блока, замерзании теплоносителя, критическом изменении параметров электроэнергии и т.п.

Водяные электрические котлы отопления являются менее экономичными, чем газовые. При их выборе нужно придерживаться двух основных правил:

  • установка двухтарифного электрического счётчика;
  • применение теплового аккумулятора.

Таким образом, нагрев за счет электричества будет производится в ночное время при дешевом тарифе, а днём будет использоваться энергия теплоаккумулятора.

В начало

  *  *  *


© 2014-2019 г.г. Все права защищены.
Материалы сайта имеют исключительно ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

video-praktik.ru

Схема подключения электрокотла к электросети


Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме, более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.

И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома. Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м., потребуется электрокотел мощностью 10кВт.

Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.



Поэтому, для такого "прожорливого" потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение.

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН).



Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.



В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В - однофазные или 380 В - трехфазные.

Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт, чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома.
Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.


 Схема подключения электрокотла к электросети 220 В (однофазного)




Как видите, питающую линию котла на 220 В защищает дифференциальный автоматический выключатель, совмещающий в себе функции автоматического выключателя (АВ) и Устройства защитного отключения (УЗО). Так же, в обязательном порядке к корпусу устройства подключается заземление.

ТЭН или ТЭНы (если их несколько) в таком котле рассчитаны на напряжение 220В, соответственно к одному из концов трубчатого электрического нагревателя подключается фаза, а к другому ноль.

Для подключения котла требуется проложить трехжильный кабель (Фаза, Рабочий ноль, Защитный ноль - заземление).

Если же вам не удалось найти подходящий дифференциальный автоматический выключать или просто он слишком дорог в выбранной вами линейке защитной автоматики, его всегда можно заменить связкой Автоматический выключатель (АВ) + Устройство защитного отключения (УЗО), в таком случае схема подключения однофазного котла к электросети выглядит так:



Теперь осталось выбрать кабель нужной марки и сечения и номиналы защитной автоматики, для правильной электропроводки к электрокотлу.


В выборе необходимо отталкиваться от мощности будущего котла, а лучше всего рассчитывать с запасом, ведь в будущем, реши вы поменять котел, выбрать старшую модель (более мощную) вы уже не сможете, без серьезной переделки проводки.

Не буду загружать вас лишними формулами и расчетами, а просто выложу таблицу выбора кабеля и защитной автоматики в зависимости от мощности однофазного электрокотла 220 В. При этом в таблице будут учтены оба варианта подключения: через дифференциальный выключатель и через связку Автоматический выключатель + УЗО.

Для прокладки будут указаны характеристики медного кабеля марки ВВГнгLS, минимально допустимого ПУЭ (правилами устройства электроустановок) для использования в жилых зданиях, при этом расчеты сделаны для трассы от счетчика до электрокотла длинной 50 метров, если у вас это расстояние больше, возможно потребуется корректировка значений.

Таблица выбора защитной автоматики и сечения кабеля по мощности электрокотла 220 В


Устройство защитного отключения (узо) всегда выбирается на ступень выше стоящего с ним в паре автоматического выключателя, если же вам не удается найти УЗО необходимого номинала, можете взять защиту следующей ступени, главное не брать ниже положенного.
Особых сложностей и разночтений при подключении элекрокотла на 220В обычно не возникает, переходим к трехфазному варианту.


Схема подключения электрокотла к электросети 380 В (трехфазного)


Общая электрическая схема подключения электрокотла 380 В, выглядит следующим образом:


Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.

Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (АВ) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.



Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:


В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:



Это так называемое подключение «звезда», для этого случая и подводится к котлу нулевой проводник.

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.

Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:


Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:

Не отступайте от схем подключения допустимых для вашего электрокотла, если там стоят ТЭН на 220В при трехфазном подключении, не переделывайте схему на «треугольник». Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение 380 В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят.



Как определить правильную схему подключения ТЭН звездой или треугольником и, соответственно, на какое напряжение они рассчитаны?


Если утеряна инструкция по подключению вашего электрокотла или просто нет возможности к ней обратиться, определить правильную схему подключения в бытовых условиях можно так:


1.  В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Так, например, для подключения «звездой» и ТЭНах на 220В, три клеммы будут объединены перемычкой.

2.  Само наличие нулевой клеммы - «N», свидетельствует о том, что ТЭН на 220 В и подключать их требуется по схеме «Звезда». При этом её отсутствие, вовсе не означает, что ТЭН на 380 В.

3. Самый же надежный вариант узнать наряжение ТЭН - это посмотреть маркировку, указанную либо на фланце, к которому закреплены трубчатые электронагреватели


Либо на самом ТЭН в обязательном порядке выдавливаются его параметры:

Если же у вас не получается наверняка узнать напряжение, на которое расчитан ваш электрический котел и схему подключения его ТЭН, а подключить «очень надо», советую использовать схему «Звезда». При этом варианте, если Тэн окажутся расчитаны на 220 В, они будут работать в штатном режиме, а если на 380 В, то просто будут выдавать меньшую мощность, но главное не сгорят.


Вообще, случаи бывают разные, и все их охватить в формате одной статьи очень тяжело, поэтому обязательно пишите в комментариях свои вопросы, дополнения, истории из личного опыта и практики, это будет полезно многим!

rozetkaonline.ru

Электрокотел отопление 380 в разных типов и их особенности

Электрические котлы для отопления дома – это разумная альтернатива твердотопливным и газовым агрегатам. Такие отопительные аппараты имеют высокий КПД, бесшумны в работе, не требуют отдельного помещения и дополнительных разрешений для установки.

В зависимости от номинальной мощности, электрокотлы разделяют на два вида: однофазные (мощность 1–10 кВт) и трехфазные (мощность от 12 кВт и выше). Сегодня познакомимся с более мощными аппаратами, требующими подключения к напряжению 380 вольт.

Виды электрических котлов

В зависимости от способа передачи тепловой энергии теплоносителю, электрические котлы разделяют на три вида:

  1. Тэновые.
  2. Индукционные.
  3. Электродные.

Все эти отопительные агрегаты производятся в двух вариантах: 220 и 380 вольт.

Тэновые котлы

Такие электрические котлы для отопления дома самые популярные. Принцип их действия такой:

  • Трубчатый элемент нагревает циркулирующую в замкнутой системе воду.
  • Благодаря циркуляции обеспечивается быстрое и равномерное нагревание всей системы.
  • Количество необходимых нагревательных элементов зависит от мощности аппарата и может варьироваться от 1 до 6 тэнов.

Такие котлы оборудуются надежной системой автоматики, позволяющей следить за температурой теплоносителя и регулировать ее. Преимуществами тэновых агрегатов отопления является:

  • Простота и надежность конструкции.
  • Легкость установки.
  • Дешевизна конструкции.
  • Возможность использования в качестве теплоносителя практически любые жидкости.
  • Такие котлы 380 вольт имеют современный дизайн и удачно вписываются в любой интерьер.

Индукционные котлы

Принцип электромагнитной индукции давно и с успехом используют для отопления жилых помещений. Такой котел имеет следующее устройство:

  • В цилиндрический корпус (обычно используется отрезок трубы) вставляется металлический сердечник, на который намотана катушка.
  • При подаче напряжения на катушку и обмотку возникают вихревые потоки, в результате чего труба, через которую циркулирует теплоноситель, нагревается и передает тепло воде.
  • Циркуляция воды должна быть постоянной, чтобы катушка и сердечник не перегревались.

Эта система электроотопления имеет такие плюсы:

  • Высокий КПД, достигающий отметки в 98%.
  • Такой котел 380 вольт не подвержен образованию накипи.
  • Повышенная безопасность – отсутствуют нагревательные элементы.
  • Малые размеры и незначительный вес обеспечивают легкий и быстрый монтаж индукционных котлов.

Совет! Индукционные электрокотлы могут обходиться без циркуляционного насоса. Но это не относится к большой системе отопления двухэтажного дома.

Электродные системы

В своей работе электродный котел 380 вольт использует специально подготовленную воду. Подготовка теплоносителя заключается в растворении в нем определенного количества солей для придания нужной плотности. Общий принцип работы электродных аппаратов отопления следующий:

  • В трубу подходящего диаметра вставлены два электрода.
  • Благодаря разнице потенциалов и частой смене полярности, ионы начинают хаотичное перемещение. Так теплоноситель быстро нагревается.
  • Вследствие быстрого нагрева теплоносителя, создаются мощные конвекционные потоки, позволяющие быстро прогреть большой объем без применения циркуляционного насоса.

Электродный котел обладает очевидными преимуществами, среди которых:

  • Небольшие размеры.
  • Быстрый выход на номинальную мощность.
  • Компактность и простота конструкции.
  • Отсутствие аварийной ситуации, даже если вода вытечет из системы отопления.

Совет! Электродные котлы требуют особого подхода к оборудованию заземления. Подключается к заземляющему контуру не только сам котел, но и система отопления дома, особенно металлические радиаторы.

Производители электрических котлов

На отечественном рынке представлен довольно большой выбор популярных брендов, выпускающих электрические котлы отопления 380 вольт. Среди всего разнообразия производителей, наиболее полный модельный ряд электрического отопительного оборудования представляют такие отечественные и зарубежные компании:

  1. Bosch.
  2. Данко.
  3. Ferroli.
  4. Kospel.
  5. TermIT.
  6. Protherm.

Все эти компании представляют электрокотлы разного принципа действия, широкого мощностного диапазона и всех видов подключения: однофазного и 380 вольт.

Правила монтажа и эксплуатации электрических котлов

В процессе подключения электрического котла необходимо следовать определенным правилам, которые сейчас более детально разберем.

Электрическое подключение

Подключая электрический котел, необходимо правильно рассчитать сечение силового кабеля. Именно от этого показателя зависит безопасность всей системы отопления.

Стоит отметить, что электрокотлы 380 вольт довольно мощные, поэтому и кабель должен быть соответствующим. Для расчета сечения провода применяется формула, согласно которой на 1 мм2 сечения кабеля должно приходиться не более 8 A тока.

Согласно этой формуле, чтобы подключить 10 кВт агрегат отопления к напряжению 380 вольт, необходимо произвести такие расчеты: 10000/380/8. Результат показывает, что каждая токопроводящая жила кабеля должна иметь сечение не менее 3,3 мм.

Совет! При выборе сечения кабеля, округлять дробные значения необходимо только в большую сторону!

Подключение в систему отопления

Все электрические котлы к системе отопления подключаются по схожей схеме:

  • Для подсоединения используют пластиковые трубы или перемычки из диэлектрического материала.
  • Циркуляционный насос необходимо устанавливать на трубе обратной подачи.
  • На трубе подачи горячего теплоносителя (не далее 50 см от котла) необходимо установить группу безопасности.
  • Если в системе отопления используется малый контур, то устанавливать запорную арматуру необходимо после него.
  • Расширительный бак открытого типа устанавливается в самой верхней точке системы труб без применения запорных приспособлений. Расширительный бак закрытого типа устанавливается недалеко от котла, до запорной арматуры.

Во время эксплуатации электрокотла 380 вольт необходимо следить за исправностью электропроводки и не допускать протечек теплоносителя.

Совет! Особое внимание при эксплуатации отопительного электрооборудования следует уделять исправности заземляющей жилы. При повреждениях следует немедленно обесточить котел и заняться восстановлением заземления.

В заключение хотелось бы отметить, что электрокотлы 380 вольт отлично показывают себя при длительной эксплуатации. За счет большей мощности они реже работают на пределе возможностей, что положительно отражается на их сроке службы. Установить такой котел – отличное решение, позволяющее решить проблему отопления большого дома.

masterotopleniya.ru
