Подключить люстру на двойной выключатель на 4 провода – с 2, 3, 4 проводами к двойному и одинарному выключателю

Содержание

схема подключения на 5 или более лампочек с тремя или четырьмя проводами, варианты подключения двухклавишных люстр

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Как подключить люстру к двухклавишному выключателю

Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

  • клавиш – включаются одновременным нажатием или по одной;
  • рамка – снимают во время монтажа;

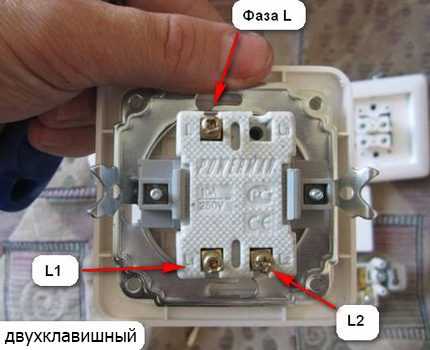

  • клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

  1. Включена первая клавиша – горит одна лампа (первая группа).
  2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

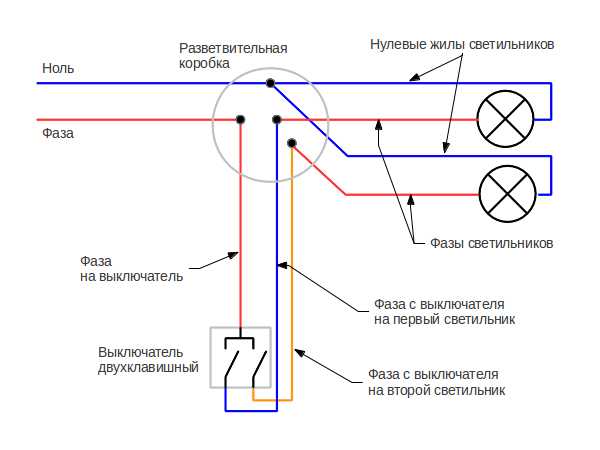

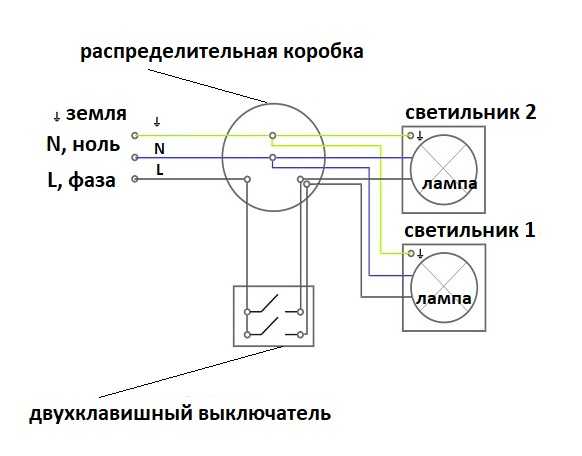

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

  1. Используемые инструменты должны иметь заизолированные рукоятки.
  2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока.

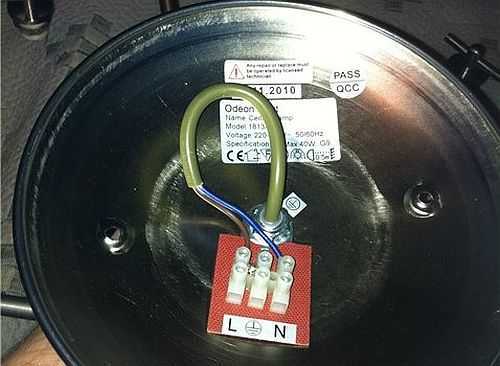

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

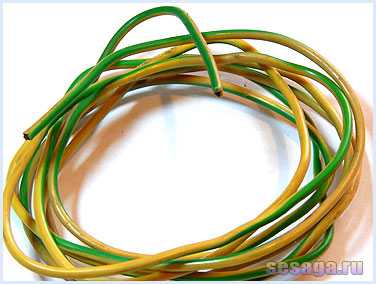

Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

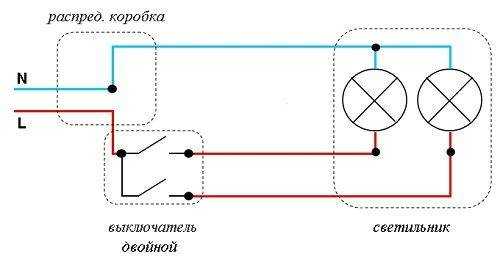

Схема подключения люстры на 2 лампы

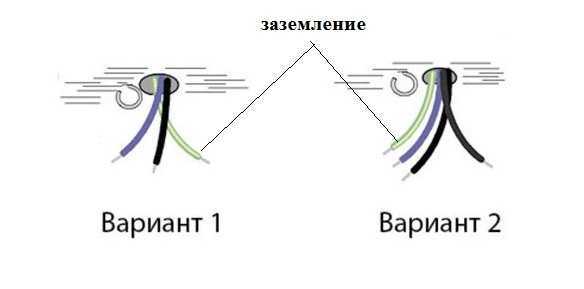

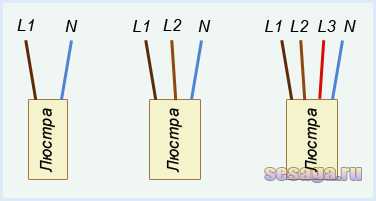

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» — с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

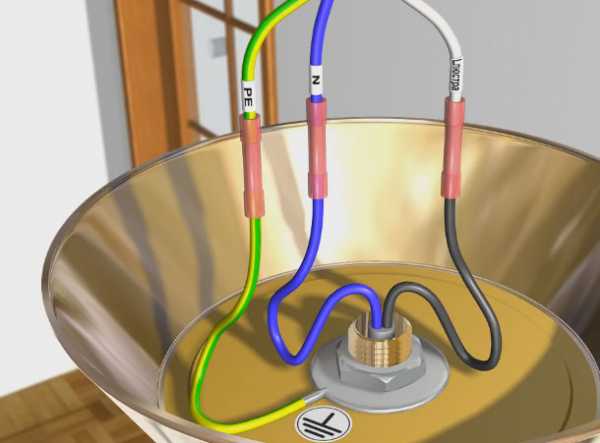

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

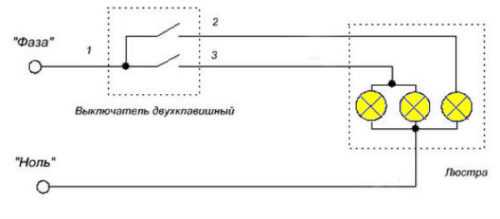

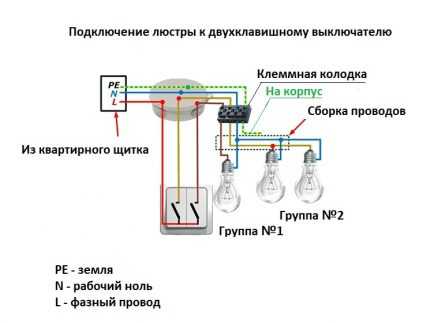

Подключение света на три лампы с тремя проводами

Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

  1. 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
  2. 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

  1. Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
  2. Заземление – его сразу можно подсоединить с потолком.
  3. Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
  4. Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
  5. Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

При разделении на группы чтобы в скрутку «ноль» не попала фаза.

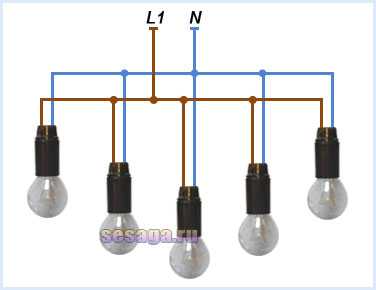

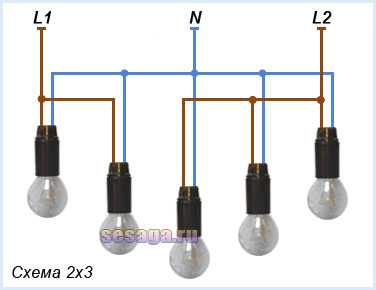

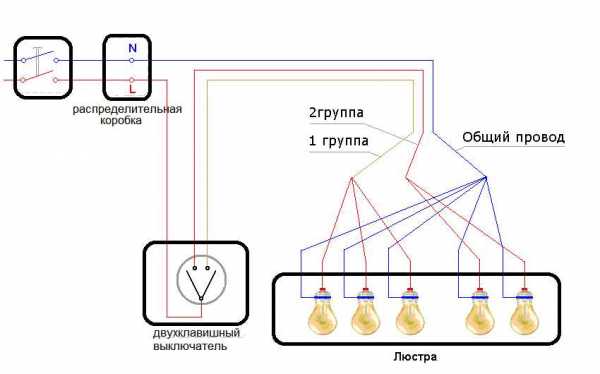

5-тирожковая люстра

Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.

Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

Фазные провода делят на 2 группы:

  1. Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
  2. Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

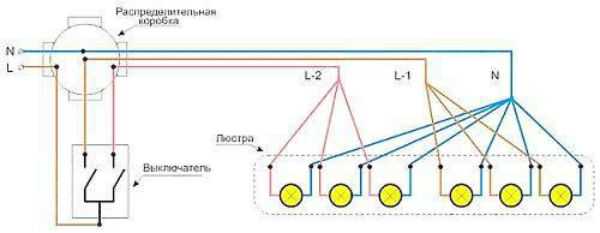

Схема двойного подключения на 6 лампочек

Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.

Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

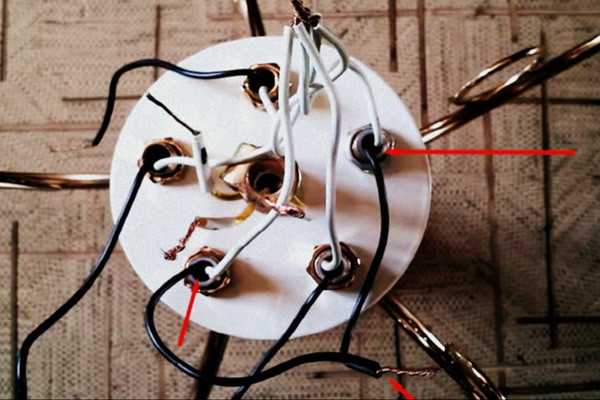

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с  фазными). Заземление подключают сразу.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.

Важные советы

Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.

  1. Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
  2. При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
  3. Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
  4. Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
  5. Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Полезное видео

elektrika.expert

Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель

Подключение люстры в домашних условиях на первый взгляд кажется делом, которое по силам даже новичку. В действительности это совсем непростая электротехническая операция, требующая знания электрических схем и умения обращаться с инструментом. Монтаж комнатного осветительного прибора заметно осложняется в тех случаях, когда через двухклавишный выключатель подключается сразу несколько лампочек.

Необходимость прозвонки проводов

Для того, чтобы правильно произвести подключение люстры, первым делом необходимо определить фазные и нулевой проводники, выходящие из потолка. Для этого обязательно прозваниваем провода индикатором напряжения или вольтметром.

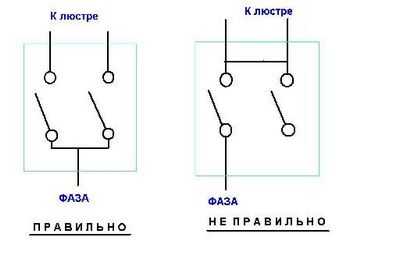

В первую очередь нужно проверить правильность подключения выключателя. Во включенном положении двух клавиш выключателя индикаторная отвертка должна показать наличие фазы на двух проводах, выходящих из потолка.

На одном из проводов не должно быть напряжения. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Подключение люстры на 2 лампочки к двойному выключателю

Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

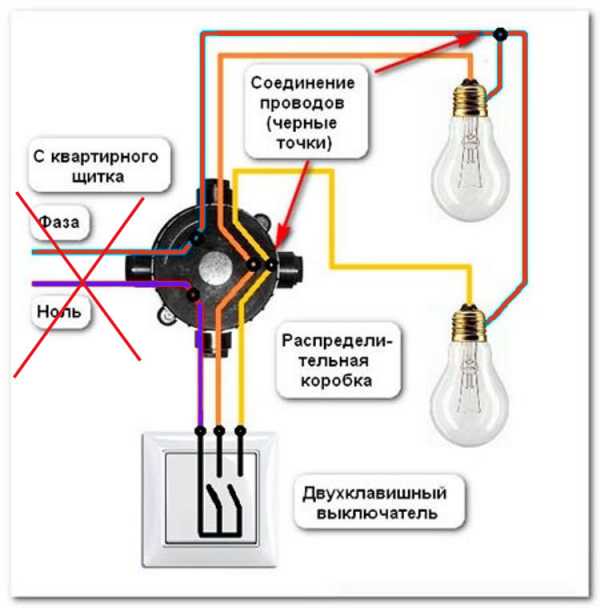

Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

Дополнительная информация: Если из потолка к месту крепления люстры от выключателя проложен всего один фазный провод (в изоляции красного или белого цвета) – второй придется прокладывать самостоятельно.

Такое подключение позволяет выбирать следующие состояния осветительных приборов:

  1. Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
  2. Горят все осветители (обе клавиши включены).
  3. Все лампы потушены (прибор полностью выключен).

При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

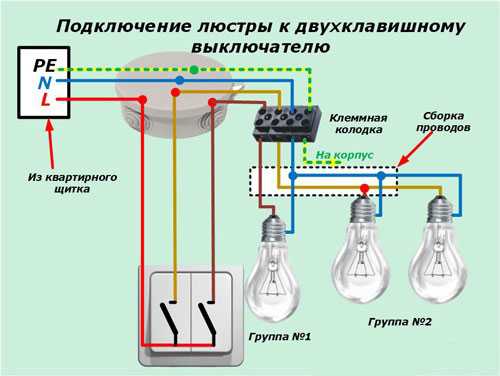

Как подключить люстру на 3 лампочки к двойному выключателю

При необходимости коммутации через тот же сдвоенный выключатель сразу трех ламп потребуется сделать следующее:

  1. Произвести подключения к двойному выключателю аналогично предыдущему случаю.
  2. Затем один из отходящих от него фазных проводов подключить к одной лампе.
  3. Второй проводник необходимо подсоединить к двум параллельно включенным лампочкам.

При таком способе организации коммутаций набор возможных вариантов по формированию освещенности расширяется. Одновременно с этим сохраняется возможность экономии электроэнергии.

Схема подключения люстры с двойным выключателем на 4 лампочки

При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.

Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.

Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.



Возможность управления освещением в комнате в этом случае существенно возрастает.

Обратите внимание: Порядок разбивки отдельных лампочек по группам может быть произвольным.

При дальнейшем увеличении числа ламп ситуация более усложняется.

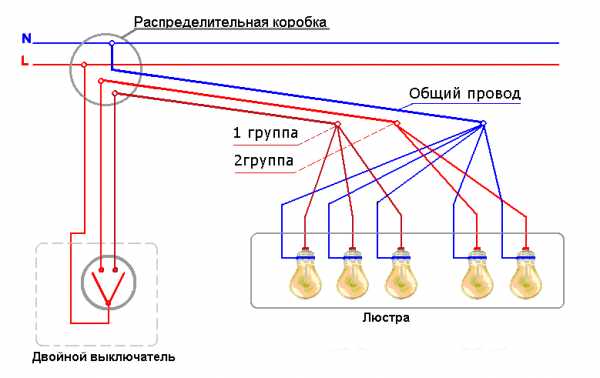

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

  1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
  2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

  • Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
  • Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
  • Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

Важно! При желании сэкономить на электроэнергии следует воспользоваться вторым вариантом включения (4+1).

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры через 2-х клавишный выключатель  с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

Дополнительная информация: Обойтись старой подводкой можно только в случае, если ранее использовался осветитель схожей конструкции (с несколькими рожками).

Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

  • Одна группа состоит из двух ламп, а 2-я – из 4-х.

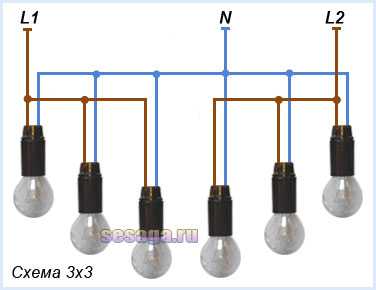

  • Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

Схема подключения 8 рожковой люстры через двойной выключатель

Для подключения осветительного прибора с восемью рожками потребуется действовать таким же образом, как это делалось во всех предыдущих случаях. В данной ситуации придется воспользоваться следующими вариантами разбивки лампочек по группам:

Обратите внимание: Вариант 7+1 не имеет смысла, как и схема разбивки 5+1 в предыдущем случае.

Выбор возможных вариантов светового потока в этой ситуации существенно возрастает, что гарантирует возможность экономного расходования электроэнергии. Экономный режим обычно выбирается в ситуации, когда в максимальной освещенности нет необходимости.

Видео по теме

Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.

В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.

fishkielektrika.ru

Как развести люстру на двойной выключатель. Подключение люстры с дополнительным оборудованием. Подключение люстры к потолочным проводам

Содержание:

Люстры с различным количеством ламп служат не только украшением интерьера. С помощью этих светильников становится возможным создание различных условий освещения. Наличие определенных знаний и навыков в электротехнике, соблюдение элементарных правил монтажа дает возможность подключить люстру с тремя лампами через различные виды выключателей самостоятельно даже начинающему электрику.

Как подключить люстру с 3 лампами к выключателю с 1 клавишей

Подключение данного осветительного прибора к одноклавишному выключателю выполняется в несколько этапов. В первую очередь необходимо разобраться с проводами в самой люстре. Здесь каждый патрон подключается к двум проводам - фазному и нулевому, изоляция которых окрашена в разные цвета. Чаще всего нулем считается голубой проводник, а остальные цвета означают фазу. В соответствии с правилами, фаза соединяется с центральным контактом патрона, а ноль - с боковым.

Крепление рожков люстры осуществляется к корпусу, где объединяются все провода. Их распределение для одноклавишного выключателя выполняется следующим образом: фазные провода объединяются в одну группу, а нулевые - в другую. Следует помнить, что ноль на люстру подается напрямую, минуя выключатель. В дальнейшем узлы проводов фазы и нуля, выходящие из люстры, соединяются с соответствующими проводниками электрической сети.

В также имеется два провода - . Из нее идет подача двухжильного кабеля отдельно на люстру и отдельно на выключатель. К светильнику подается фаза и ноль, а к выключателю - только фаза к обоим контактам. Замыкание и размыкание контактов позволяет включать и выключать лампочки.

Как подключить люстру с 3 лампами к выключателю с 2 клавишами

До начала монтажа нужно определиться, какие лампы будут включаться каждой клавишей. В данном случае очень мало вариантов. Как правило, одной клавишей включается одна лампочка, а другой - сразу две. Можно еще поменять функции клавиш между собой для удобства пользования.

Обычно через плиту перекрытия выходит 3 проводника или трехжильный кабель. В современных домах к ним добавляется 4 провод заземления желтого цвета с зеленой полосой. Остальные при включенном положении выключателя. Провод, на котором отсутствует напряжение будет нулевым, а все остальные - фазные.

В самой люстре фазные провода могут быть объединены заранее по группам. Из трех лампочек две соединяются друг с другом для одновременного включения. Если этого не сделано, провода нужно распределить самостоятельно. Далее, нулевые провода люстры и сети соединяются между собой. Затем соединяются фазы люстры и выключателя. После этого выполняется проверка работоспособности.

В случае необходимости изменения функций клавиш, достаточно поменять местами провода. Если одновременно включаются обе клавиши, в этом случае будут загораться сразу все лампочки. Все соединения выполняются при отключенном защитном устройстве.

Как подключить люстру с 3 лампами к выключателю с 3 клавишами

Данная схема является дополненным вариантом предыдущего подключения, а все основные действия остаются прежними. В этом случае с потолка отходит четыре провода, а в люстре имеется три и более. Четвертые провода желто-зеленого цвета относятся к заземлению и обозначаются как РЕ. Их нужно просто соединить между собой. Если в люстре отсутствует провод заземления, то этот же провод на потолке нужно обрезать и тщательно заизолировать. Остальные проводники соединяются по той же схеме, о которой рассказывалось выше.

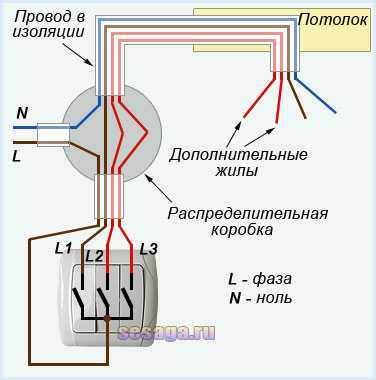

В некоторых случаях четвертый провод, идущий с потолка, может исполнять роль еще одной фазы. Именно этот вариант более всего подходит при использовании трехклавишного выключателя. Он дает возможность управления всеми лампочками, имеющимися в люстре. Трехклавишный выключатель дает возможность включать и выключать каждую независимую группу ламп. Для этого понадобится еще одна свободная жила в потолочной проводке, о которой уже упоминалось. Все действия будут такие же, как и для двухклавишной конструкции. К входному контакту выключателя подключается фаза домашней сети, а с выхода фаза уходит к каждой группе ламп.

При установке выключателя нужно обязательно соблюдать правила электробезопасности, во избежание поражения током. Поэтому перед выполнением электромонтажных работ, нужно обесточить всю электрическую сеть. Проверить отсутствие электричества можно с помощью индикаторной отвертки.

Таким образом, подключить люстру с тремя лампами не представляет особой сложности. Самое главное - тщательно изучить схему и по возможности применять только цельные кабели, с минимальным количеством наращиваний и скруток. В результате, эксплуатация люстры будет долгой и безопасной.

Содержание:

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные - фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные

electriclub.ru

Как подключить люстру к двухклавишному выключателю: подробное описание

Даже самый оригинальный осветительный прибор нуждается в электропитании. Чтобы рационально использовать электроэнергию и реализовать интересные идеи освещения часто используют выключатель на 2 или 3 клавиши.

Для реализации подобного решения не обязательно вызывать электрика, можно разобраться, как подключить люстру к двухклавишному выключателю и постараться выполнить все работы собственноручно.

Идея сэкономить привлекает, но вы никогда не занимались подобными работами и боитесь допустить ряд ошибок? Мы поможем вам – в этой статье рассмотрим подробный инструктаж по подключению люстры к выключателю с двумя клавишами. В дополнение приведем пошаговые фото процесса монтажа, снабдив их детальным описанием. А для новичков добавим наглядные видеоролики, демонстрирующие подключение люстры.

Содержание статьи:

Особенности двухуровневого управления светом

В одном помещении не всегда требуется яркость всех 9-12 электрических лампочек. Иногда хочется создать романтическую атмосферу, включив 2-3 плафона изысканной люстры. Они позволят получить приглушенный свет, идеально подходящий для проведения задушевных разговоров в вечернее время суток.

Тонкость управления лампочками осветительного прибора зависит от выключателя – если поставить двухклавишный, то можно эффективно разграничить возможности люстры, образовав 2 световые группы. Этот прием позволяет создать более глубокую световую композицию, а две кнопки позволяют управлять количеством света согласно своим пожеланиям.

Кроме того, пользователь получает еще и дополнительные преимущества в виде экономии:

  • электроэнергии при включении одной малочисленной группы лампочек;
  • ресурса самих осветительных приборов, отдыхающих определенный отрезок времени;
  • места на стене – двойная модель выключателя занимает меньше места чем два одинарных.

Да и при желании можно собственноручно заняться подключением люстры. Для этого сначала предстоит выбрать наиболее подходящую модель выключателя из разнообразия, предлагаемого многочисленными производителями.

Галерея изображений

Фото из

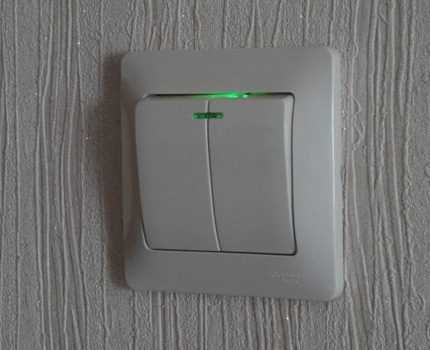

Прибор с подсветкой

Сенсорный выключатель

Управление с помощью пульта

Выключатель в одной рамке с розетками

Подходящий двухклавишник и его упростит управление светом в помещении. Правда, еще понадобится создать оптимальные группы из лампочек, входящих в состав люстры.

В этом вопросе все будет зависеть от количества точек, излучающих свет, и наличия дополнительных светильников в комнате. Да и модель играет не последнюю роль: если это многоуровневое изделие, то целесообразно на одну из клавиш подключить лампочки верхнего этажа люстры, а на вторую – все оставшиеся.

Последнее время в погоне за созданием оригинальной атмосферы в доме пользователи выбирают ретромодели, позволяющие подчеркнуть изысканность и неповторимость интерьера

Формировать группы можно по своему желанию, но предстоит учитывать общее количество ламп прибора – чем их больше, тем больше вариаций можно создать.

Так, для изделия с 12 излучателями света актуальными будут такие варианты:

Меньше 3 ламп на одну клавишу подключать не имеет смысла – в помещении будет довольно темно. Для общения или просмотра кинофильмов достаточно и 3-4 шт.

Последний вариант с равным распределением не самый удачный, ведь при 6 лампочках неудобно читать, вязать или вышивать, а электроэнергии они используют совсем немало.

Галерея изображений

Фото из

Люстра с 12 лампочками

Оригинальная форма со множеством светящихся элементов

Многоуровневая люстра

Самодельная конструкция осветительного прибора

Пошаговый инструктаж по подключению

Когда выключатель приобретен, а в новенькой люстре удалось сформировать 2 группы лампочек, каждая из которых будет управляться своей клавишей, можно приступать непосредственно к выполнению электромонтажных работ. Здесь важно уделить должное внимание личной безопасности.

Этап #1 — подготовка к проведению монтажа

Первым делом предстоит разобраться со всеми проводами. А их может быть очень много. Чтобы не потеряться и ничего не спутать, предстоит спокойно их рассмотреть и определить, какой за что отвечает. Подробнее о маркировке проводов мы писали в .

Можно начать с самой люстры. У нее из каждого патрона будут отходить провода и может еще быть центральная жила. Все зависит от модели.

Если это изделие проверенного производителя, который дорожит своей репутацией и клиентами, то в комплектации будет инструкция. Именно ее рекомендаций и следует придерживаться при проведении работ по подключению.

У китайских люстр может быть разделение проводов по цвету – коричневые и синие. Первые отвечают за фазу, а вторые являются нулевыми

Осветительные приборы, изготовленные китайскими фирмами, выглядят не менее привлекательно, чем люстры известных марок. А их стоимость значительно привлекательнее, что объясняет популярность среди потребителей.

Существенный недостаток – отсутствие инструкции со схемой подключения и маркировки проводов. Часто все они могут быть одного цвета – придется самостоятельно определять кто чему соответствует.

Галерея изображений

Фото из

Используя мультиметр нужно определить принадлежность проводов. Если впервые предстоит использовать прибор, то пригодится инструкция к нему

Все нулевые провода, выходящие из каждого патрона, предстоит соединить вместе. Для этого их осторожно скручивают, сняв изоляцию с концов на 0,8-1 см. Скрутив, надевают колпачок СИЗ или клеммник WAGO

Затем формируют первую группу лампочек, собрав нужное количество фазных проводов в одну партию. Их также скручивают и надевают клеммник или колпачок, аналогично нулевой группе жил

Осталось собрать вторую группу проводов, которые будут управляться второй клавишей выключателя. С ними поступают также, как с первой группой

Определение проводов мультиметром

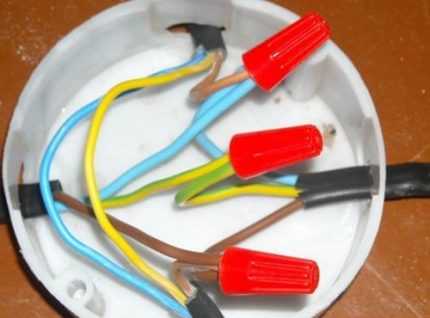

Все нулевые провода скручивают вместе

Фазные провода в скрутке для первой группы ламп

Вторая группа фазных проводов

При самостоятельном монтаже из всех вариантов соединения жил удобнее при подключении люстры использовать колпачки СИЗ и .

Для правильного монтажа люстры осваивать азы пайки или брать в аренду оборудование для выполнения качественной опрессовки нерационально. Колпачки СИЗ замечательно справятся с изоляцией контактов, обеспечив надежное соединение

Остальные актуальны для профессиональных электриков, имеющих нужные инструменты и навыки проведения подобных работ.

Еще нужно определить принадлежность проводов, идущих от выключателя. Они могут торчать прямо из потолка. Или же их предстоит освободить, сняв старую люстру.

В любом случае перед проведением работ важно обесточить линию, чтобы обезопасить себя от поражения током.

Сняв старый осветительный прибор и освободив провода, предстоит их внимательно осмотреть на предмет повреждения изоляции. Если она не нарушена, то нужно развести их в разные стороны и включить питание, чтобы проверить индикаторной отверткой или мультиметром принадлежность каждой из жил.

Из потолка может выходить 3 или 4 провода. В первом случае будет 1 нулевой и 2 фазных, а во втором добавится еще один – заземляющий. Его используют для заземления корпуса люстры

Теперь нужно отключить электропитание линии, чтобы проводить дальнейшие работы.

Этап #2 — проверка правильности подключения выключателя

Важно еще до монтажа люстры посмотреть, правильно ли подключен рабочий механизм выключателя с двумя клавишами.

Для этого предстоит снять лицевую панель с клавишами и достать основную часть, к которой прикреплены провода.

В зависимости от модели и производителя двухклавишник может иметь сзади разнообразные обозначения, указывающие на предназначение контактов. При наличии инструкции разобраться будет проще, а при ее отсутствии нужно внимательно изучить цифры или буквы, нанесенные с обратной стороны.

У изделия с двумя клавишами имеется один входящий контакт для фазы и два выходящих. Они обозначаются буквами L, L1 и L2 соответственно. Контакты выходящей фазы могут называться одними цифрами – 1 и 2

При самостоятельной установке важно правильно подключить провода. Если же он уже стоит, нужно не полениться и раскрутить его, чтобы оценить адекватность его подсоединения.

Добравшись до рабочего механизма, нужно осмотреть изоляцию, проверить правильность присоединения жил, чтобы питающая от щитка стояла в контакте с буквой L. А еще следует обратить внимание, чтобы она не выпадала из своего разъема и ничего не болталось.

Рабочий механизм выключателя, провода и соединения должны быть аккуратными, изоляция на нужном месте. Важно чтобы все жилы были обособленны и бережно уложены в подрозетник, если он использовался при электромонтаже.

Этап #3 — обеспечение питания проводов

Проверив провода, идущие от двухклавишного выключателя к люстре, можно продолжить ее подсоединение. В принципе, по цвету жил, выходящих из рабочего механизма, понятно, какие именно провода торчат из потолка.

Предстоит их соединить с узлами, сформированными из жил, выходящих из рожков осветительного прибора.

Схема, по которой подключают люстру на выключатель с двумя клавишами. Здесь важно не перепутать провода

Чтобы это правильно осуществить, нужно спокойно выполнить соединения, хорошо .

Галерея изображений

Фото из

Многие домашние мастера, не имеющие опыта пайки проводов и соответствующего инструмента, предпочитают использовать клеммники WAGO, чтобы обеспечить надежность соединению. На рисунке продемонстрировано положение прижимной лапки: зажато (слева) и отжато (справа)

Если у люстры есть еще общий провод, состоящий из 3 жил, то предстоит добавить в скрутку каждой из групп соответствующий проводок, а затем их изолировать, вставив в клеммник

Предстоит в свободные разъемы Ваго вставить соответствующие скрутки жил, отходящие из патронов. Они будут соединяться с выходящими контактами выключателя. Это L1 и L2, которыми в будущем будет управлять каждая из клавиш

Останется подсоединить фазу от каждой из клавиш с группами, которыми они будут управлять. Ноль также соединяют с нулевым Ваго, вставив его в свободный разъем клеммника

Клеммник Ваго для надежного соединения проводов

Подготовка скруток жил к подключению

Скрутки каждой из групп лампочек предстоит поместить в клеммник Ваго

Присоединение выходящих фаз выключателя в группам проводов люстры

Все работы желательно выполнять в защитных перчатках. Пользоваться WAGO или колпачками СИЗ под силу даже новичку. Тем более что монтаж предстоит выполнять под потолком, что не совсем удобно.

Когда все соединения выполнены, нужно аккуратно разместить провода, уложив их внутрь декоративной накладки осветительного прибора.

Осталось прикрепить люстру исходя из особенностей модели – повесить ее на крюк или закрепить на кронштейн.

После вкручивания лампочек можно опробовать работоспособность изделия и функциональность каждой из клавиш выключателя. Если все сделано верно, то прибор будет исправно управлять двумя группами лампочек

Больше монтажных схем и правила подключения мы детально рассмотрели в .

Распространенные ошибки при подключении

При самостоятельном электромонтаже часто приходится сталкиваться с вопросами, которые возникают по причине ошибок, допущенных в процессе подключения.

Частая проблема – неработающая или неправильно работающая люстра, которая должна управляться двухклавишником.

Первый признак неверного подключения – отсутствие подсветки на приборе. Это актуально для моделей с подсветкой. Поэтому предстоит разобрать механизм и посмотреть, где же закралась ошибка

Первое, на что следует обратить внимание – это ноль. Он никогда на выключатель не приходит – из распределительной коробки идет сразу на потолок. Если это не так, то нужно исправить оплошность, пустив ноль из коробки к люстре, минуя двухклавишник.

Вторая ошибка, связанная с нулевым проводом, когда его подключили на один из фазных разъемов. Вспоминаем правило о том, что ноль сразу идет к осветительному прибору и вынимаем из фазного контакта.

Третья ошибка – входящая фазная жила подключается на выходящий левый или правый контакт в рабочем механизме. Попросту говоря, в процессе подключения перепутали разъемы. Это несложно исправить – нужно открутить соединения и правильно вставить жилы, заново их закрепив.

Кроме этих ошибок, часто встречаются такие:

  • плохо выполнены соединения – провод болтается, не обеспечивая должного контакта;
  • жилы просто скручены между собой и сверху обмотаны изолентой – простые скрутки запрещены, следует надевать колпачок или вставлять их в Ваго;
  • изоляция жил повреждена;
  • при выполнении соединений плохо , что помешало создать плотный контакт проводов.

Всех проблем можно избежать, если сразу выполнять каждый из процессов спокойно и не полениться перепроверить качество работ.

Следует обратить внимание, что питающий провод на люстру из выключателя не всегда проходит через распредкоробку. Варианты, когда фаза идет сразу, минуя ее, сейчас набирают обороты.

В таких случаях, чтобы спрятать все соединения и провода, можно поставить дополнительный , на который ставится заглушка, правда не у всех производителей есть такая конструкция.

Заглушка позволит спрятать в запасном подрозетнике провода и их соединения. А при необходимости доступ к ним будет максимально простым – снял заглушку и делай инспекцию проводки

Выводы и полезное видео по теме

При проведении самостоятельного монтажа люстры начинающим электриком могут возникнуть небольшие проблемы. Об этом более подробно в ролике:

О подключении осветительного прибора с использованием клеммной колодки в видео:

Подробный инструктаж по использованию мультиметра в ролике:

Подключение и проверка работоспособности люстры, управляемой двухклавишным выключателем:

Разобравшись с тонкостями электромонтажных работ при подключении люстры, можно выполнить все своими руками.

Для чего предстоит соблюдать правила электробезопасности и правильно подсоединить все провода, предварительно разделив лампочки осветительного прибора на 2 группы, каждая из которых будет управляться одной из клавиш выключателя.

Имеете опыт успешного подключения осветительного прибора к двойному выключателю и хотите поделиться им с другими пользователями? А может вы допустили ошибку при монтаже, затем успешно ее исправили и теперь хотите предупредить об этом других домашних мастеров, не имеющих опыта выполнения электромонтажных работ? Пишите свои советы и замечания, задавайте вопросы в блоке комментариев, расположенном ниже под этой статьей.

sovet-ingenera.com

Как подключить люстру. Инструкция | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. После выхода видеороликов и написании статей о подключении люстры, подключении двойного выключателя, подключении тройного выключателя и т.д., от Вас, уважаемый читатель, все равно не перестают поступать вопросы о подключении люстр, имеющих три, пять, семь и более ламп.

Эту статью было решено написать в виде инструкции, следуя которой Вы будете просто обязаны подключить люстру с любым количеством ламп к любому выключателю.

Чтобы исключить много «если» и совсем Вас не запутать инструкция будет состоять из трех частей. В первой части будут рассмотрены схемы освещения используемые в домах, электрическая проводка которых выполнена без защитного заземления.

Во второй части будут показаны схемы применяемые в домах, электрическая проводка в которых выполнена с защитным заземлением.

В третьей части будут рассмотрены все форс мажорные ситуации.

Однако всем рекомендую начинать с первой части, так как основные моменты и нюансы описанные в первой части в последующих повторяться не будут.

Электрическая проводка без заземления

1. Определяемся со схемой освещения в помещении.

Прежде чем приобрести люстру на желаемое количество ламп, необходимо определиться, подходит ли она к схеме освещения данного помещения. Это нужно сделать перед покупкой, чтобы зря не потратить свои ДЕНЬГИ.

Рассмотрим основные моменты, которые помогут при выборе люстры.

1. Допустим, в помещении есть люстра, и Вы хотите ее заменить на новую. Люстра работает совместно с одноклавишным выключателем, и все лампы включаются и выключается одновременно.

В этом случае делать ничего не требуется. Идем и покупаем люстру для работы с одноклавишным выключателем и вешаем ее на место старой.

2. В помещении есть люстра, и Вы хотите ее заменить на новую. Люстра работает совместно с двухклавишным выключателем и от каждой клавиши включается и выключается своя группа ламп.

В этом случае также делать ничего не требуется. Идем и покупаем люстру для совместной работы с двухклавишным выключателем и вешаем ее на место старой и следующие пункты этого параграфа пропускаем.

3. В помещении есть люстра, работающая совместно с одноклавишным выключателем, а Вы хотите установить двойной или тройной выключатель, чтобы сделать раздельное включение и выключение ламп (на рисунке изображена монтажная схема освещения с одноклавишным выключателем).

Раздельное управление лампами возможно только после доработки существующей схемы: для подключения двухклавишного выключателя добавляется одна жила провода, а для подключения трехклавишного – две жилы провода.

Дополнительные жилы ведутся от выключателя в распределительную коробку, а из коробки на потолок.

При выполнении монтажа проводки без распределительных коробок провода от выключателя ведутся на потолок, а все соединения выполняются в выключателе или на потолке.

Далее приведены варианты доработки схемы освещения.

При установке двухклавишного выключателя дополнительную жилу, обозначенную красным цветом, подключают к выходной клемме L2 правой клавиши выключателя и ведут на потолок через распределительную коробку.:

В схеме с трехклавишным выключателем две дополнительные жилы провода подключают к выходным клеммам L2 и L3 выключателя и также через коробку ведут на потолок:

Питающий ноль N проводом синего цвета приходит в распределительную коробку от общей нулевой шинки щитка, и из коробки уходит на потолок. На потолке его подключают к нулевому (общему) выводу люстры

Запомните. К выключателю и от выключателя ноль не ведется.

2. В магазине

Когда разобрались со схемой освещения идем в магазин и покупаем люстру. Однако при покупке есть момент, который надо выяснять сразу же у прилавка.

Необходимо УБЕДИТЬСЯ, что выбранная люстра ПРЕДНАЗНАЧЕНА для подключения к одинарному, двойному или тройному выключателю. Если дома установлен, например, двойной выключатель, то и люстру надо брать именно для работы с двойным выключателем. Иначе будут вопросы с включением и отключением ламп по группам.

Люстры выпускаются любо уже с собранной схемой под конкретный выключатель, либо же предлагается самостоятельно собирать схему и лампы разбивать по группам на свое усмотрение. В этом случае выводы ламп отставляют свободными.

3. Разбираемся с проводами и схемами люстр

Варианты количества выводов под конкретный выключатель

При выборе люстры с собранной схемой под конкретный выключатель обращайте внимание на количество выводов. Для подключения к одноклавишному выключателю используются два вывода; для двухклавишного – три вывода, а для трехклавишного – четыре.

Однако здесь есть один нюанс, который надо учитывать при определении количества выводов. Во всех современных люстрах присутствует заземляющий проводник РЕ желто-зеленого цвета, который в схеме освещения не используется, но служит для защиты человека от действия электрического тока.

Одним концом проводник крепится к металлическому корпусу люстры, а вторым к заземляющему выводу, приходящему на потолок от щитка. Поэтому при подсчете выводов для подключения к выключателю заземляющий проводник не учитывается.

Варианты схем люстр при самостоятельной сборке.

1. Для подключения к одноклавишному выключателю все лампы люстры соединяются параллельно. От каждой лампы берется по одному выводу и соединяют вместе. Оставшиеся выводы также соединяются вместе. В итоге должно получиться две скрутки.

Если провода цветные, то каждый цвет соединяется вместе. Например. Из патронов выходят выводы коричневого и синего цвета. Тогда все синие выводы соединяются в одну скрутку, а все коричневые в другую.

Если все провода одного цвета, то от каждого патрона также берется по одному выводу и соединяются в одну скрутку, а оставшиеся выводы в другую.

2. Для подключения к двухклавишному выключателю лампы соединяют группами. Для пятирожковой люстры лампы группируют по схеме 2х3 и реже 4х1. Т.е при нажатии одной клавиши загораются две лампы, при нажатии второй клавиши загораются три лампы, а при нажатии обеих клавиш все пять ламп.

Схема подключения 2х3 очень простая. От каждой лампы берут по одному выводу и соединяют вместе. Получается скрутка из пяти выводов, которую подключают к потолочному нулю N.

Оставшиеся выводы пяти ламп соединяют в две скрутки, составленных из двух и трех дамп. Скрутку с двумя лампами подключают, например, к потолочному выводу L1, а скрутку с тремя лампами к выводу L2.

Таким же образом собирается схема 4х1. Выводы пяти ламп соединяют вместе и подключают к потолочному нулю N. Оставшиеся выводы так же разделяют на одну и четыре лампы, где группа из четырех ламп подключается, например, к фазному выводу L2, а оставшаяся лампа к L1.

Для шестирожковой люстры лампы группируют по схемам 4×2, 3х3 и реже 5х1. Все схемы собираются и подключаются по аналогичному принципу, описанному выше. Ниже приводятся три варианта монтажных схем.

3. В домашнем быту подключение к трехклавишному выключателю встречается редко, поэтому варианты схем таких люстр покажу только в качестве примера.

Первая схема составлена из трех пар ламп 2х2х2, где каждая пара управляется своей клавишей выключателя. От выходных клемм L1, L2 и L3 выключателя трехжильный провод подводится к соответствующим выводам люстры.

Следующая схема осуществляет раздельное управление одной, двумя и тремя лампами 1х2х3.

4. Подключение люстры

Перед подключением люстры желательно разобраться с потолочными выводами и найти фазу с нулем. Для поиска выводов воспользуемся индикаторной отверткой, определяющей наличие фазы на проводах.

Рассмотрим подключение люстры к двухклавишному выключателю. Предположим, что старая люстра уже снята и нам нужно просто повесить новую.

Следующие действия выполняются строго по пунктам и с полной осторожностью. Помните, что некоторые пункты придется выполнять под действующим напряжением:

а) Проверяем исправность индикаторной отвертки, а заодно смотрим степень яркости свечения ее индикатора при касании к фазе. Для этого рабочую часть отвертки вставляем в одно из гнезд розетки. Свечение индикатора покажет, в каком гнезде есть фаза.

б) Приступаем к проверке. Отключаем обе клавиши выключателя и индикаторной отверткой проверяем отсутствие фазы на всех потолочных выводах.

в) Включаем первую клавишу выключателя и индикаторной отверткой находим фазу на одном из потолочных выводах. Затем выключаем клавишу и проверяем отсутствие фазы на найденном выводе. Если фаза исчезла, то отмечаем или запоминаем, что это первый фазный вывод.

г) Включаем вторую клавишу и находим фазу на следующем выводе. Затем выключаем клавишу и проверяем отсутствие фазы на этом выводе. Если фаза исчезла, то также отмечаем или запоминаем, что это второй фазный вывод.

д) Затем включаем обе клавиши и проверяем отсутствие фазы на оставшемся третьем выводе, являющемся потолочным нулем.

е) Теперь отключаем подачу напряжения в это помещение, дом, квартиру и приступаем к подключению люстры к потолочным проводам: фазные выводы люстры соединяем с фазными потолочными проводами, а нулевой (общий) вывод люстры с потолочным нулем.

ж) Подаем напряжение и проверяем работу освещения.

При несовпадении по одному из пунктов разбираемся с монтажом схемы освещения или правильностью подключения выключателя. Об этих неисправностях будет рассказано в следующих частях инструкции.

При подключении к одноклавишному и трехклавишному выключателям принцип поиска фазного и нулевого проводов остается таким же.

Ну и в завершении этой части предлагаю две монтажные схемы освещения.

Схема с двойным выключателем.

Питающее напряжение 220 В заходит в распределительную коробку. Фаза L подключается на входной контакт выключателя и, разветвляясь на его выходных контактах L1 и L2, поступает на соответствующие выводы люстры.

Ноль N из распределительной коробки уходит на потолок и соединяется с общим выводом люстры. Имитация люстры составлена из трех ламп HL1, HL2 и HL3, включенных в две группы.

При нажатии левой клавиши выключателя фаза с контакта L1 поступает на соответствующий вывод люстры, и зажигаются лампы HL2 и HL3. При нажатии правой клавиши фаза с контакта L2 поступает на соответствующий вывод люстры L2 и лампа HL1 зажигается.
При одновременном нажатии обеих клавиш горят все лампы.

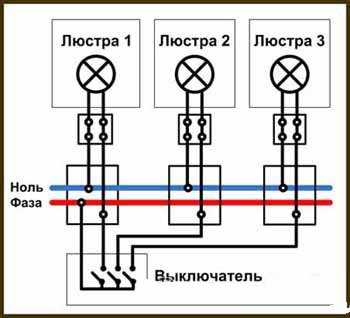

Схема с тройным выключателем.

При нажатии левой клавиши выключателя фаза с контакта L1 поступает на соответствующий вывод люстры, и зажигается лампа HL3.
При нажатии средней клавиши фаза с контакта L2 поступает на вывод L2 и зажигается лампа HL2.
При нажатии правой клавиши фаза с контакта L3 поступает на вывод L3 и зажигается лампа HL1.

При одновременном нажатии трех клавиш горят все лампы.

Продолжение следует.
Удачи!

sesaga.ru

3 ошибки при подключении люстры к выключателю, схемы подключения

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Блок: 1/6 | Кол-во символов: 281
Источник: http://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и зачистки проводов, монтажа рабочего механизма выключателя, подключения проводников в клеммы и т. д.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Блок: 2/11 | Кол-во символов: 1284
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Блок: 3/11 | Кол-во символов: 1018
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Прозвонка проводки

В первую очередь нужно проверить правильность подключения выключателя. В разомкнутом положении индикаторная отвертка должна показать наличие фазы на одном из проводников. Если фазу найти нельзя, то это значит, что выключатель подключен неправильно или есть проблемы в распределительной коробке.

В том месте потолка, где будет установлен светильник, должно выходить как минимум два провода – нулевой и фазный от выключателя. В случае подключения многорожковой люстры количество проводов может быть большим. Один из них так и остается нейтральным, количество других соответствует количеству клавиш на выключателе.

При помощи индикатора

Определить назначение каждого провода очень просто. При включенном выключателе только на одном из проводов не должно быть напряжения. Остальные должны вызывать свечение индикатора. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Поиск фазного провода при помощи индикаторной отвертки

При помощи вольтметра

При проверке измерительным прибором нужно найти провод, относительно которого на остальных проводах будет присутствовать напряжение. Этот провод и будет нулевым. Между остальными проводами прибор покажет отсутствие напряжения. Далее, оставив подключенным к нулевому проводу один из щупов прибора, поочередно выключают клавиши выключателя, чтобы определить принадлежность проводов.

Блок: 4/9 | Кол-во символов: 1410
Источник: https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Блок: 3/6 | Кол-во символов: 3128
Источник: http://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

Подключениелюстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.



Блок: 2/6 | Кол-во символов: 1437
Источник: https://electric-220.ru/news/podkljuchenie_ljustry_k_dvojnomu_vykljuchatelju/2016-09-12-1057

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.

Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.

А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?

Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.

При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.

А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.

Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?

Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.

Увы, и такое зачастую бывает и никто от этого не застрахован.

Источники — https://cable.ru, Кабель.РФ

Блок: 4/4 | Кол-во символов: 3600
Источник: https://svetosmotr.ru/3-oshibki-pri-podklyuchenii-lyustry-k-vyklyuchatelyu/

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Блок: 5/6 | Кол-во символов: 865
Источник: http://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

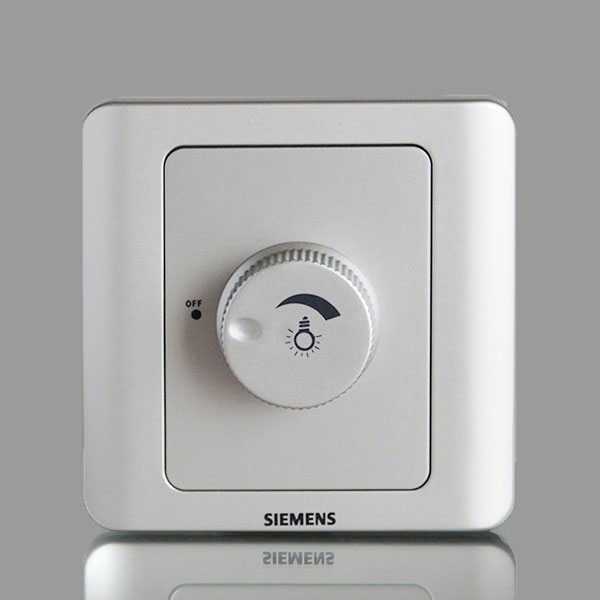

Как подключить люстру через диммер

Необходимый материал для монтажа:

  • двухжильный кабель ВВГнГ-Ls 2*1,5мм2
  • трехжильный кабель ВВГнГ-Ls 3*1,5мм2
  • диммер
  • гильзы соединительные
  • клеммы Wago

Начальный этап по монтажу 3-х жильного кабеля питания от щитка до распредкоробки такой же самый, как и в ранее рассмотренном варианте. Подключение в щитке, опять же выполняется к однополюсному автомату.

Отличие заключается в том, что вниз, к месту установки диммера, теперь уже спускается не трехжильный, а двухжильный кабель. Промаркировать его нужно следующим образом:

  • L – фазный провод от щитовой
  • Люстра – фазный провод для подключения самой люстры

Далее, от распаечной коробки до самой люстры, необходимо протянуть 3-х жильный кабель сечением 1,5мм2.

Наносите на его жилы три надписи в местах зачистки изоляции:

После этого, в коробке при помощи зажимов Ваго, коммутируете жилы согласно всех надписей.

Одинаково промаркированные жилы подключаете между собой.

Переходите к диммеру снизу. Главную фазу питания, которая идет с элекрощитка (ранее вы ее подписали как L), заводите на клемму диммера с надписью ”L” или “фаза”.

Другую жилу подписанную ”Люстра”, зажимаете под винт со значком диммируемая нагрузка.

Далее, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.

На люстре, фазную жилу подписанную ”Люстра”, через прессуемую гильзу соединяете с питающим проводом светильника.

Если со светильника у вас выходит несколько фазных жил (двух, трех, четырех рожковые люстры), то для подключения нагрузки через диммер, просто скручиваете их в один общий проводник.

Осталось подключить ноль и землю, подать напряжение и проверить работоспособность всей конструкции.

Блок: 3/4 | Кол-во символов: 1717
Источник: https://svetosmotr.ru/3-oshibki-pri-podklyuchenii-lyustry-k-vyklyuchatelyu/

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Блок: 7/11 | Кол-во символов: 1525
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Блок: 11/11 | Кол-во символов: 578
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Кол-во блоков: 16 | Общее кол-во символов: 16843
Количество использованных доноров: 5
Информация по каждому донору:
  1. http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html: использовано 4 блоков из 11, кол-во символов 4405 (26%)
  2. http://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami: использовано 3 блоков из 6, кол-во символов 4274 (25%)
  3. https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry: использовано 1 блоков из 9, кол-во символов 1410 (8%)
  4. https://svetosmotr.ru/3-oshibki-pri-podklyuchenii-lyustry-k-vyklyuchatelyu/: использовано 2 блоков из 4, кол-во символов 5317 (32%)
  5. https://electric-220.ru/news/podkljuchenie_ljustry_k_dvojnomu_vykljuchatelju/2016-09-12-1057: использовано 1 блоков из 6, кол-во символов 1437 (9%)

lightika.com
