Окучник для мотоблока нева мб 2 – Окучник для мотоблока Нева — какие виды используются

Содержание

Обзор окучников для мотоблоков Нева. Его регулировка, отзывы владельцев

Виды и типы окучников для мотоблоков Нева

Отличительной особенностью мотоблока Нева является совместимость практически с любым видом навесного оборудование.

Окучники предназначены для образования борозд под дальнейшую посадку сельскохозяйственных культур. Также с их помощью иногда делают рыхление почвы и приваливание травы из междурядий к корням культур.

Окучивание мотоблоком Нева

Официальный сайт производителя завода «Красный октябрь» предлагает 4 модели. Давайте разберемся, в чём отличия каждой модели.

Они все схожи в своём предназначении и конечном результате. Но отличаются производителями, конструкциями, размерами и функциональным предназначением.

Двухрядные окучники позволяют одновременно обрабатывать два междурядья с культурами. Он представляет собой стойку кронштейна, которая подсоединяется к сцепке. И две стойки с окучниками, которые крепятся к нему болтами. Можно регулировать ширину работы окучника и подгонять его под необходимые условия.

На сайте производителя представлено два варианта.

Двухрядный ОНД

Окучник навесной двухрядный ОНД

Этот окучник производится компаний ЗАО «НМЗ Энергия».

Он предназначен для работы лёгких и подготовленных почв. В частности для обработки земли в садах, теплицах или небольших огородах.

  • Максимальная глубина при окучивании составляет 120 мм, минимальная – 80 мм.
  • Глубину проникновения агрегата в землю можно отрегулировать ручным способом.
  • Ширина крыльев ОНД может быть в пределах от 25 до 43 см.

Окучник навесной двурядный ОНД имеет следующие габариты:

  • 72 см в длину,
  • 54 см в высоту,
  • 35 см в ширину.
  • При таких размерах вес ОНД составляет до 9,5 кг.

Принцип работы двурядного окучника приведён на видео:

Двухрядный СТВ

Окучник двухрядный СТВ

Он производится волжской компанией ЗАО «ВРМЗ».

Эта компания предлагает сразу два варианта изготовления окучников для мотоблока Нева. Основное отличие в них это ширина крыльев и расстояние между корпусами. То есть каждый может подобрать тот вариант, который ему больше подходит.

  • Масса моделей может быть 10 или 13 кг.
  • Ширина составляет от 86 см до 1 м. Длина модели может быть от 39 до 46 см. А высота от 46 до 68 см.
  • Расстояние между лемехами регулируемое и может быть от 21 до 65 см.
  • Максимальная глубина вспахивания может достигать 15 см.

Окучник двухрядный СТВ

Как мы видим, эта модель представляет широкий диапазон настроек. Поэтому каждый хозяин сможет подогнать окучивающие устройства под свои потребности.
Если ваш двухрядный окучник СТВ буксует, как вариант можно использовать решение с модернизированными грунтозацепами:

Однорядный СТВ НПД

Окучник СТВ НПД

Они предназначены для обработки только одного полевого ряда. Это более эффективно, если посмотреть со стороны простоты в управлении. Поскольку при работе с двухрядным окучником необходимо следить одновременно за работой двух рядов. А это не всегда удаётся и возможно совершить не правильное движение и повредить посеянные культуры.

Плюс расположение грядок не всегда ровное и бывают неровные линии при посадке. В этом случае велика вероятность повреждения культур. Однорядные окучники для мотоблока Нева намного проще в управлении, нежели двухрядные.

Поэтому ЗАО «ВРМЗ» предлагает своим клиентам широкий выбор однорядовых окучников. Различной конфигурации и размеров. Всего насчитывается более 15 различных моделей и конфигурации.

Вот их средние характеристики:

  • Габаритные размеры – 46 см в длину, 21 см в ширину и 65 см в высоту. Средний вес конструкции составляет 5 кг.
  • Глубина окучивание может достигать 15 см.
  • А ширина захвата окучника от 21 до 36 см.
Как правильно использовать?

Для его соединения с мотоблоком используется специальная сцепка.

После сцепления следует использовать специальные болты для регулировки глубины обработки и ширины окучника. Для этого необходимо учесть особенности почвы, которая планируется обрабатываться.

Глубина окучивания регулируется благодаря изменению угла наклона самого корпуса.

Если возникает необходимость угол наклона можно с лёгкостью отрегулировать уже во время проведения земледельных работ.

Рекомендуется использовать в комплекте с однорядным окучником специальные колёса с грунтозацепами. Они смогут придать дополнительную устойчивость мотоблоку.

Вот видео, о там как эксплуатируется однорядный окучник:

Дисковые однорядные

Окучник дисковый однорядный

Этот вид представляет собой конструкцию из стойки, диска и вала. Стока крепится на специальный кронштейн при помощи скобы. Эта скоба позволяет корректировать нахождение стойки в любом направлении. Вал оснащён сектором, он позволяет регулировать угол наклона диска. Диски установлены на вал, который приводится в движение при помощи подшипников скольжения.

ЗАО «ВРМЗ» предлагает следующие характеристики:

  • Масса может составлять от 5 до 10 кг.
  • Длина окучника колеблется в пределах от 24 до 27 см.
  • Ширину можно регулировать в диапазоне от 33 до 66 см.
  • Высота устанавливается в пределах от 54 до 70 см.
  • Максимальная высота гребня может достигать 20 см.
  • Угол наклона дисков регулируется от 27° до 35°.

ЗАО «ВРМЗ» не предлагает своим клиентам пользоваться тем, что есть. Они предлагают своим покупателям широкий диапазон настроек навесного окучника. Чтобы можно было скорректировать его работу для грядок конкретного размера.

Настройка и эксплуатация

Сначала он сцепляется с мотоблоком. Затем происходит настройка расстояния между корпусами окучника и их ширины.

Ширину можно регулировать путём разведения или сужения крыльев.

А ширина захвата контролируется путём ослабления болтов и перестановки корпуса окучников. После установки на необходимом расстоянии следует надёжно закрепить их обратно.

ВАЖНО! После настройки, корпуса должны находиться на симметричном расстоянии от оси. В противном случае мотоблок будет постоянно вести в одну сторону и работа будет невозможна.

Перед использованием, изначально необходимо произвести сцепку окучника с мотоблоком.

Затем отрегулировать угол наклона и расстояние между дисками для получения гребня необходимой высоты. Для этого необходимо использовать специальные болты согласно инструкции завода-изготовителя.

Диски углубляются в землю путём нажатия на ручку мотоблока при его движении.

Если возникла необходимость, возможно отрегулировать угол наклона и дисков и расстояние между ними прямо во время проведения работ.

Вот подробный видео-обзор дискового окучника для мотоблока Нева и пример его работы:

Самодельные варианты

Мотоблок Нева совместим с любым навесным оборудованием. Все, что необходимо это произвести его сцепку с корпусом оборудования.

Окучник является относительно простой конструкцией, которую многие люди могут собрать дома.

Самый простой тип окучника для сборки в домашних условиях это дисковые. Всё что необходимо для них это:

  1. Т-образная рама,
  2. 2 диска
  3. 2 стойки для них.

Для изготовления дисков подойдёт любая сталь толщиной от 2 мм. Но им необходимо будет придать выпуклую форму.

На раме делаются отверстия, которые будут необходимы для изменения расстояния между стойками дисков. Они крепятся к раме специальными болтами.

Вот подробная видео-инструкция, которая поможет разобраться, как сделать окучник для мотоблока Нева своими руками:

Отзывы владельцев

Перед покупкой товара люди пользуются интернетом и различными форумами, на которых владельцы окучников говорят своё мнения об их работе.

Нам удалось собрать некоторые из них:

Игорь пишет:

«Долго думал над тем, какой купить. Пролистав несколько дней интернет страницы, и сравнив характеристики, решил, что для меня идеальным вариантом будет двухрядный окучник. Он позволяет сэкономить время и не ходить по огороду дважды. Здоровье пока позволяет это делать. А те, кто говорят, что можно повредить грядки таким окучником, садите их просто ровно и всё будет хорошо»

А вот что говорит Павел:

«Думал я купить окучник. Ведь мой мотоблок Нева стоит уже давно и для меня он лучший друг при проведении различных работ. Посмотрев на его конструкцию, я задумался. А может сделать его самому? Благо металлолома всякого у меня дома было много. Путём поиска в гугле нашёл чертежи и инструкции как изготовить окучник в домашних условиях. Весь процесс его изготовления занял около недели, и то не спеша) И вот успешно пользуюсь уже второй год.»

Вы так же можете помочь другим читателям нашего сайта своими отзывами по применению и использованию этого вида навесного оборудования.

Если вы являетесь обладателем данной модели мотоблока в комплекте с каким либо вышеописанным навесным оборудованием к нему, вы так же можете оставить отзыв о своем опыте эксплуатации этого агрегата, или же задать любой интересующий вас вопрос по этой теме ниже в комментариях.

fermerinform.ru

виды и как сделать своими руками

Окучник ‒ это оборудование, предназначенное для вспахивания борозды земли. Работает таким образом, что земля распределяется равномерно на обе стороны от борозды, а поэтому окучник является очень популярной и часто используемой насадкой для мотоблока при работах на огородных участках. Он облегчает человеческий труд при посадке, разрыхлении земли или идеально подходит для того, чтобы окучивать картофель и другие растения. Кроме того, его совсем несложно соорудить своими руками, необходимо только приобрести минимальное количество материалов и иметь элементарные навыки.

Виды окучника и технология его сооружения

Сооружение окучника для мотоблока Нева своими руками поможет сэкономить значительные средства. К тому же это не сложно, если действовать поэтапно и согласно рекомендациям. Главное, чтобы под рукой был сварочный аппарат, болгарка, металл и элементы крепления.

  1. Дисковый окучник для мотоблока Нева. В конструкции присутствуют два диска, находящиеся рядом, но под углом друг к другу. Они крепятся к раме, которая в свою очередь через сцепку соединена с мотоблоком. Этот окучник делает более высокие гребни, отличаясь от других видов. Для его создания необходимы:детали от сеялки или металл в 2 мм толщиной, которые крепятся симметрично под углом друг к другу на подшипники с сальниками на расстоянии ширины колеи мотоблока холодной сваркой или болтами. Лучше не добавлять ничего своего при первой сборке, а полностью ориентироваться на уже созданные чертежи, а главное ‒ четко придерживаться замеров;
    • для соединения кронштейн сцепки без дышла, можно менять расстояние между дисками за счет перестановки стоек. Поводок соединяется со сцепкой стопором, закрепляясь шайбами и болтами, а сам стопор вставляется в квадратную трубу и затягивается.
  2. Активный (пропеллерный) окучник для мотоблока Нева устанавливается только на мини-тракторы с двумя передними передачами, потому что только на второй передаче можно, кроме рыхления, перебрасывать почву с междурядий. Способ создания похож на предыдущий, за исключением того, что мотоблок должен иметь 2 передние (!) передачи и ВОМ. При сборке окучника нужно сделать несколько втулок с кронштейнами и дополнительные металлические лопасти.
  3. Листерный или двойной листерный (двухрядный) окучник. Самый примитивный окучник, конструкция которого состоит из двух листов соединенных таким образом, чтобы конструкция была похожа на крылья. Чтобы собрать листерный двухрядный окучник для мотоблока Нева, нужны: металл для основания в 3 мм толщиной, стальная полоска в 4 мм для кронштейна, стальной лист в 5 мм для полевой доски, стальной лист в 2 мм для крыльев окучника (их нужно немного подогнуть). В хвосте оборудования предусмотрены штанги для контроля наклона крыльев. Также можно дополнительно установить систему регулировки крыльев.

Независимо от того, какой будете использовать, любой окучник после окончания эксплуатации необходимо почистить и покрыть смазкой типа «Литол-24». Хранить его нужно в закрытом помещении.

Преимущества мотоблока с окучником

Обработка земли окучником имеет ряд преимуществ:

  • после обработки растения растут полномерно и правильно;
  • уменьшает физическую нагрузку на человека;
  • увеличивает уровень производительности;
  • обеспечивает высокое качество аграрных работ, а значит ‒ увеличивает общую урожайность.

Многие люди, обрабатывающие почву, оценят преимущества данного приспособления, к тому же, как уже выяснилось, делать его самостоятельно совсем несложно.

</center.

pro-motobloky.ru

Все о навесном оборудовании: лучшие дополнения для мотоблоков «Нева» серии МБ-2

Производитель поставляет в комплекте с мотоблоками «Нева» удлинители для колесных осей. Второй стартовый бонус — 8 фрез начального уровня. Инструменты диаметром 360 мм позволяют рыхлить почву на глубину не больше 20 см.

Этого явно недостаточно. Хлипкий металл справляется только с обработанной землей. Участок, поросший сорняками, становится проблемой. Поэтому наученные опытом владельцы техники докупают навесное оборудование.

Адаптеры для мотоблоков серии МБ-2

Адаптеры — это узлы, предназначенные для стыковки мотоблока с навесным оборудованием. Без них невозможно оборудовать место для сидения оператора и подключить механизмы вроде окучника.

Адаптер АПМ

Адаптер АПМ — это промежуточное звено с операторским местом, позволяющее объединить мотоблок «Нева» с дополнительным оборудованием. В конструкции есть ножной тормоз, обеспечивающий дополнительную безопасность. Универсальную сцепку и мягкий чехол для сиденья придется приобретать отдельно.

Снегоуборочное оборудование

Снегоуборочное оборудование незаменимо в суровых условиях средней полосы. Оно поможет расчистить садовые дорожки и подъезды к дому, особенно в отдаленных районах, которые коммунальная техника обходит стороной.

Роторная щетка

Роторная щетка за один раз захватывает 850 мм и отличается завидной производительностью — до 2200 м²/ч. Главные плюсы — небольшой вес (всего 45 кг) и достойная маневренность, которую обеспечивает поворотный шарнир со степенью свободы 24°.

Шнековый снегоочиститель

Ширина прохода составляет 640 мм. Механизм способен очистить наносы высотой до 25 см. Шнеки выбрасывают снег на расстояние до 5 метров. Ножи изготовлены из качественной стали, поэтому оборудование может прослужить 6 и более сезонов.

Навесной нож-отвал

Нож в косом положении очищает 810 мм ширины участка от снега, а в прямом — все 900. В первом случае производительность составляет 0,33 га/час, во втором — 0,36 га/час. Мотоблок может двигаться со скоростью до 4 км/ч.

Приспособления для подготовки почвы

Рыхление и подготовка почвы к посеву — основная функция мотоблока. Для ее реализации производители малогабаритных тракторов «Нева» создали 3 типа навесного оборудования. О фрезах мы упоминали в начале статьи, поэтому сразу перейдем к тяжелой артиллерии.

Навесные плуги

Подготовка земли к посеву сельхозкультур начинается со вспашки. Ширина захвата у однокорпусного плуга составляет 220 мм, а глубина — 200 мм. У навесной модели ПН параметры другие: 180 и 220 мм соответственно.

Для того, чтобы мотоблок не «выныривал» из борозды, можно воспользоваться грузами-утяжелителями, которые устанавливаются на диски колес и на штырь. Грунтозацепы увеличивают устойчивость техники и предотвращают пробуксовку.

Борона БД 850

После предварительной обработки грунта его нужно пробороновать для разрыхления. С задачей справится борона модели БД 850. Благодаря одновременной работе 8 дисков, она способна захватить 700-960 мм почвы. Угол атаки равен 10-20°.

Окучники и полольники

Для навала почвы на нижние части растений можно использовать однорядные, двухрядные или дисковые окучники с шириной захвата от 210 до 650 мм. Справиться с сорняками помогут полольники-рыхлители.

Посадка и уборка урожая

Для посадки картофеля предусмотрена сажалка с бункером, работающая с шагом высадки 27-31 см. За уборку урожая отвечает навесной картофелекопатель или более производительная модель с транспортерной лентой.

Транспортировка грузов

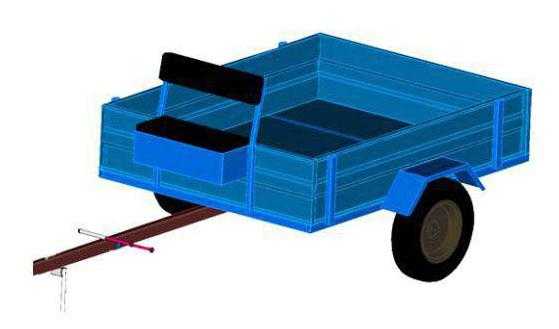

При перевозке крупногабаритных грузов сложно обойтись без тележки. Первые две модели — одноосная и двухосная-шасси работают только с адаптером АПМ. Остальные 3 модификации цепляются напрямую. ТПМ способны принять на борт 150 кг грузов, а ВРМЗ — все 400 кг.

Скашивание травы

Для уборки травы владельцам мотоблоков «Нева» доступна фирменная косилка с шириной захвата 560 мм и производительностью до 0,15 га/час. У модели от сторонних производителей «Заря» характеристики получше: 800 мм и 0,2 га/час соответственно.

Чтобы присоединить к малогабаритному трактору косилку «Заря» понадобится дополнительное крепление для навесного оборудования.

Комплекты оборудования

Завод-изготовитель выпускает 2 вида комплектов: дополнительные колеса и набор для транспортировки с фрезами. Первый состоит из 2-х колес, 2-х валиков для спарки и 4-х стопоров. Второй предназначен для перевозки мотоблока без снятия фрез. В него включены: 2 транспортировочных колеса, 2 переходника и 4 стопора.

Видео: демонстрация навесного оборудования

На видео автор рассказывает об основном навесном оборудовании, которое может пригодиться владельцу частного дома для более эффективного применения мотоблока «Нева»:

На малогабаритный трактор можно установить водяной насос НМЦ. Он способен подавать воду на высоту до 24 метров с завидной производительностью — 12 м³/ч.







Распродажа (-55%):

bydom.ru

Окучник для мотоблока Нева

Окучником называется  приспособление для  создания борозды земли, которая за счет особой формы лемеха распределяется по двум сторонам.

Это устройство значительно упрощает работу на приусадебном участке и является  одной из наиболее востребованных насадок для мотоблока.

Окучник для мотоблока Нева

Окучник является  навесным орудием, обычно он устанавливается на место сошника и при проходе мотоблока между рядами растений своими крыльями насыпает почву на корни растений.

Используются окучники и для формирования борозд при посадке, для качественного разрыхления почвы или для подсыпки растений. Также часто окучники применяют при почвообработке.

Выбор окучника для мотоблока

В данное время применяются три основных вида окучников:

  • с фиксированной шириной захвата;
  • с регулируемой шириной захвата;
  • дисковые окучники для мотоблоков.

Какой же из них выбрать? Оптимально, конечно, испробовать все виды окучников и уже в зависимости от местных условий определиться с выбором. Однако этот вариант самый дорогой и экономически невыгодный. Поэтому давайте рассмотрим особенности самых распространенных окучников для мотоблоков Нева.

 Окучник с фиксированной шириной захвата

Очевидно, что этот окучник для Невы самый дешевый, но при работе с ним высота гребня получается строго фиксированной и неизменной. Кроме того, ширина междурядий должна подстраиваться под такой окучник еще при посадке.

 Окучник с переменной шириной захвата

Основным преимуществом этого окучника по сравнению с окучником с неизменной шириной захвата является  то, что он легко перестраивается под любую ширину междурядий. Главным его недостатком считается частичное осыпание земли в борозду, что сильно снижает эффективность его использования.

Следует добавить, что такие, как их еще называют «ушастые» окучники могут быть однорядными или двухрядными. Двухрядные окучники более производительны, но на суглинистых почвах работать с ними тяжелее.

Дисковый окучник

Дисковый окучник для мотоблока Нева на наш взгляд наиболее практичен и удобен в использовании благодаря особенностям его конструкции. Да, он является  самым дорогим из всех описанных видов, но эффективность его на порядок выше. Правда, существуют дешевые варианты нерегулируемых дисковых окучников, но такая экономия навряд ли оправдана.

После дискового окучника получаются более высокие гребни, причем их высоту можно регулировать путем сближения или раздвигания дисков, а также меняя заглубление и угол атаки дисков.

При работе с любым окучником мотоблок Нева желательно оснастить металлическими грунтозацепами для обеспечения уверенного сцепления с грунтом, хотя на некоторых почвах окучивание прекрасно осуществляется и на пневматических колесах.

Характеристики некоторых моделей окучников для мотоблока Нева

Окучник ОН-2

Двухрядный окучник для мотоблока Нева

  • Габаритные размеры — 450х130х45 мм
  • Ширина захвата лемеха — 300 мм
  • Рабочая скорость окучивания — 2-5 км/чтобы
  • Масса — не более 4,4 кг
  • Производитель — Мобил К, г. Гагарин

Окучник дисковый раздвижной к мотоблоку Нева

Диски регулируются по ширине, высоте и глубине.

  • Ширина макс. 70 см.
  • Высота — 62,5 см.
  • Диаметр дисков — 37 см.
  • Глубина окучивания макс. — 30 см.

При работе с дисковым окучником необходима сцепка универсальная.

Техническое обслуживание и содержание

После окончания работы с окучником произведите его очистку и покройте резьбовые соединения и детали, без лакокрасочного покрытия, смазкой типа «Литол-24». Хранение устройства рекомендуется в закрытом помещении.

neva-motoblok.ru

Дисковый окучник для мотоблока "Нева". Навесное оборудование для мотоблока "Нева"

Дисковый окучник для мотоблока «Нева» является одним из самых популярных представителей навесного оборудования для этого агрегата. Его характеристики и особенности рассмотрим далее. Сначала проведем краткий обзор самого мотоблока. Он создан машиностроителями из Санкт-Петербурга на заводе «Красный Октябрь». Техника представляет собой аграрную всесезонную неприхотливую машину. Моторизованный блок оснащен парным атмосферным фильтром, что делает его эксплуатацию практичнее. При необходимости поворота один привод деактивируют, производя разворот на пяточной точке. Особенность агрегата заключается в возможности использования множества дополнительных приспособлений.

Описание

На первой модификации машины использовался мотор ДМ-1К. Гильза цилиндра из чугуна существенно повышала рабочий ресурс двигателя. Агрегат мог разрабатывать не только сельскохозяйственные угодья, но и целину.

В новых модификациях появились отличительные запчасти для мотоблока «Нева»:

  • Цепной редуктор шестеренчатого типа.
  • Силовой агрегат зарубежного производства.
  • Элемент разблокировки левого колеса для разворота на маленьких участках.

Показатель грузоподъемности мотоблока стал 300 кг, и это дало возможность использовать прицепную телегу. Невзирая на увеличение цены, техника получила высокий спрос у работников аграрной сферы и частных хозяйств. Среди эксплуатационных усовершенствований отмечаются следующие параметры:

  • Увеличилась ширина обработки одного прохода.
  • Появилась коробка передач с четырьмя передними и двумя задними диапазонами.
  • Установлен эргономичный руль.
  • Грузоподъемность машины повысилась до 300 кг.

Комплектация

В комплекте идут фрезы для мотоблока «Нева». Они служат для рыхления верхнего слоя грунта. При максимальной мощности глубина погружения в почву составляет 35 сантиметров. В серийном выпуске предусмотрены модели М-23 и М-3. Первый вариант имеет практически тот же функционал, что и МБ-2, однако оснащен двигателем мощностью в десять конских сил. МБ-3 относится к категории культиваторов без навесных устройств. Он ориентирован на обработку небольших участков в частном хозяйстве.

В стандартном исполнении агрегат представляет собой рамную конструкцию с резиновыми колесами, имеющими фактурный глубокий протектор, обеспечивающий хорошее сцепление с поверхностью. В набор комплектации входят саблевидные элементы на оси, которые заменяют колеса при проведении культивационных работ. Техника называется мотоблоком, поскольку предназначена для эксплуатации с различным навесным оборудованием, особенности и виды которого рассмотрим далее.

Дисковый окучник для мотоблока «Нева»

Этот элемент является самым дорогим и эффективным среди аналогов. Благодаря особенностям конструкции приспособления, оно практично и удобно в эксплуатации. Оптимальной модификацией считается версия с возможностью регулировки.

Окучивание дисковым окучником дает более высокие гребни, их высоту можно корректировать посредством сближения или отдаления дисков. Также можно менять угол и заглубление элементов. При эксплуатации подобного навесного оборудования, мотоблок желательно оборудовать металлическими грунтозацепами, что позволит гарантировать надежное сцепление с почвой. На мягком грунте операцию можно проводить и на стандартных колесах.

Характеристики:

  • Диаметр дисков – 370 мм.
  • Глубина обработки – 300 мм.
  • Рабочая скорость – до 5 км/ч.
  • Вес – 4,4 кг.
  • Ширина захвата – 300 мм.
  • Размеры дискового окучника – 45/13/4,5 см.

Окучники с переменной и фиксированной шириной захвата

Самым дешевым элементом для окучивания на мотоблоке, является вариант с неизменной шириной захвата. При работе этого устройства высота гребня остается строго фиксированной, а регулировку междурядий необходимо произвести еще до обработки. При этом эффективность такого устройства вполне устроит владельцев средних и небольших земельных участков.

Весомым преимуществом у аналога с переменной шириной захвата является возможность корректировки рабочих частей под любую ширину грядки. К минусам относится осыпание земли в обрабатываемые борозды, что снижает эффективность работы. Подобные приспособления имеют две модификации: однорядный и двухрядный вариант. Вторая модель производительнее, но на суглинистой почве с ней работать сложнее.

Плуг для мотоблока "Нева"

Этот элемент относится к одним из важных устройств в фермерском хозяйстве. Он предназначается для вспахивания земли, формирование посадочных борозд. Форма приспособления дает возможность разрезать пласты и рыхлить грунтовый слой. Качественные характеристики инструмента зависят от типа и марки стали, его геометрических особенностей, конфигурации лемеха и пятки.

Для установки элемента нужна специальная сцепка, которая позволяет регулировать положение в трех направлениях. Плуг для мотоблока «Нева» может быть без сцепки.

Характеристики модели П-1 20/3:

  • Ширина обрабатываемой полосы – 22 см.
  • Глубина рабочая – 21.5 см.
  • Масса – 7,8 кг.
  • Габаритные размеры – 53,5/31,0/40,0 см.

Для эксплуатации также подходят модели Н и ПНС-СН.

Допускается использование оборотных плугов. Их особенность заключается в наличии двух корпусов, позволяющих производить отделку почвы без пропусков. Такой тип устройства обычно монтируется на тяжелые мотоблоки. Как вариант, на средних модификациях можно использовать утяжелители.

Грунтозацепы

Специальные металлические колеса для мотоблока «Нева» позволяют агрегату глубже зарываться в землю и не буксовать. Они устанавливаются при проведении работ по вспахиванию, окучиванию, прополки и сбора корнеплодов. Форма грунтозацепов положительно влияет на эффективность работы и предупреждает опрокидывание машины на высокой мощности. Техника с такими элементами передвигается по взрыхленному грунту легко, без пробуксовки. Вес каждого колеса составляет 12 килограмм при диаметре 46 сантиметров и ширине 21,5 см.

Дисковый окучник для мотоблока «Нева» используется наряду с металлическими колесами типа КУМ-700. Каждый такой элемент весит 15 кг, имеет диаметр 70 см. С рассматриваемым мотоблоком могут также использоваться грунтозацепы следующего типа: К-Т, Ф0340/110.

Приспособления для обработки картофеля

Еще один популярный вид навесного приспособления – картофелекопалка. Этот инструмент позволяет повысить эффективность сбора клубней. Альтернативой для уборки картошки является плуг однако, при его использовании часть урожая повреждается. Копалка аккуратно и бережно переворачивает почву, поднимая клубни на поверхность. При помощи этого оборудования можно также собирать свеклу, чеснок, лук и прочие клубневые культуры. Рабочая глубина и скорость регулируются перед началом работ. Для «Невы» подходят следующие типы картофелекопалок:

  • КНМ (глубина обработки – 220 мм, ширина рабочей полосы – 250 мм, габариты – 560/370/540 мм, вес – 5 кг).
  • КВ-2 (ширина захвата грунта – 300 мм, размеры – 540/300/445 мм, масса – 3 кг).
  • Модель КВ-3 – рассчитана на легкие виды грунтов.

Посадку клубней обеспечивают дисковые окучники для картофеля (картофелесажалки). Они дают возможность поместить рассаду на требуемую глубину на равноудаленной дистанции. Конструкция агрегата включает в себя ложечно-дисковые элементы и бункер, в котором шнеки перемещают клубни, подавая их к отсеку высаживания. Шаг высадки картофеля можно регулировать.

Сцепное устройство

Дисковый окучник для мотоблока «Нева», как и прочее навесное оборудование, закрепляется в рабочее положение при помощи сцепки. Этот узел может идти в комплекте или приобретаться отдельно. Сельскохозяйственная машина имеет оригинальный сцепной механизм. Для «Невы» подходят такие модификации:

  • СВ-1/1 весит два килограмма, она имеет габариты – 22/13/20 см. Используется устройство для стандартного навесного оборудования.
  • СВ-2 – 3,6 кг, 43,4/13/17,5 см. Это приспособление может агрегировать с рамой, оборудованной парой замков.
  • Н – сцепка для плуга.
  • СТВ – для окучника и плуга.

Телега

Если фрезы для мотоблока «Нева» идут в любой комплектации, то такой полезный предмет, как тележка, приобретается отдельно. Приспособление представляет собой металлическую конструкцию на колесах обычного или самосвального типа. С «Невой» могут агрегировать телеги типа ТПМ, ТПМ-М, с одной или двумя осями.

Самосвальная модель с одной осью в состоянии транспортировать до 250 килограмм груза. Ее масса составляет 56 кг. Двухосный аналог имеет грузоподъемность порядка 500 кг, весит всего 40 кг. Габаритные размеры обоих вариантов идентичны – 1,1/0,9/0,35 метра.

Телега ТПМ имеет следующие параметры: грузоподъемность 250 кг, габариты – 1,3/1,1/0,3 м. Версия ТПМ-М транспортирует максимально 150 килограмм, весит от 85 до 110 кг, ее размеры – 0,82/0,14/0,25 м.

Косилки

Эти приспособления используются для заготовки силоса домашнему скоту, а также в качестве газонокосилок. Оборудование комплектуется несколькими ножами, регулировка высоты среза корректируется вручную либо посредством электропривода.

Для «Невы» подходят следующие типы косилок:

  • КР 05. Эта модель скашивает траву со скоростью до 0,4 м/сек, обеспечивая за один проход высоту среза до 40 мм и ширину захвата 560 мм. Масса агрегата – 30 кг.
  • КН 1/1. Ширина скоса составляет 1,1 метра, высота среза – 40 мм, скорость – 3,6 км/ч, масса – 45 кг.
  • Роторные косилки типа «Заря». Обрабатывают за один проход площадь по ширине 80 сантиметров в темпе 0,15 Га в час.

Роторные модели эффективнее, но менее маневренные, чем ножевые аналоги. Это стоит учитывать при обработке участков, густо засаженных кустарниками или деревьями.

Навесное оборудование своими руками

Некоторые приспособления несложно сделать самостоятельно. Ниже приведена инструкция мотоблока «Нева 1» по изготовлению оборудования своими руками.

Такое полезное приспособление, как грабли, реально изготовить за несколько часов. Для работы потребуется подготовить сварочный агрегат и полусогнутые прутья. По всей длине трубы через равномерную дистанцию привариваются прутья. Также фиксируется держатель с замком сцепки.

Самая простая модель картофелекопалки схожа с конструкцией окучника. Крепится она позади мотоблока и рыхлит картофельные междурядья на глубину до 180 мм. Земля отфильтровывается через проволочное сито из прутьев, а картофель остается на поверхности.

Изготавливается приспособление следующим образом:

  1. Берется металлический лист толщиной 3 мм.
  2. Вырезается заготовка в виде ножа-лопаты.
  3. Обтачиваются острые кромки.
  4. Заготовка сгибается по конфигурации ковшовой лопаты.
  5. К полученному элементу привариваются прутья сечением 8 мм, длиной 400 мм на расстоянии 20-25 мм друг от друга.
  6. Из стальной полосы диаметром 1 мм изготавливается держатель в виде буквы Т.
  7. В нем проделываются крепежные отверстия для корректировки глубины рыхления.
  8. Снизу держатель приваривается к ножевой лопате, сверху крепится к лучу, также при помощи сварки.

Особенности

Мотоблок «Нева» может работать практически со всеми видами навесных приспособлений. Кроме сельскохозяйственного оборудования, к нему можно подсоединить сиденье для водителя (при помощи специального адаптера и сцепки) или телегу. В коммунальных целях используются щетки и снегоочистительные устройства. Также имеется возможность сделать ряд устройств своими руками. Если вес используемого инструмента и техники недостаточен, используется утяжелитель для мотоблока «Нева», который позволяет рабочим частям глубже врываться в почву, повышая производительность и эффективность обработки.

Отзывы пользователей подтверждают, что рассматриваемая техника – это незаменимый помощник на частном подворье и в фермерских хозяйствах. Такая популярность обусловлена практичностью и универсальностью машины, а также приемлемой ценой, по сравнению с зарубежными аналогами. Запчасти для мотоблока «Нева» широко представлены на рынке, поэтому с их поиском проблем не возникает.

fb.ru
