Рекуператор своими руками – Рекуператор воздуха своими руками — Школа по утеплению дома

Рекуператор своими руками — пластинчатый, коаксиальный, из труб и поликарбоната

Рекуператор – неотъемлемая часть современной системы вентиляции. Его используют для осуществления теплообмена между приточным и исходящим воздушными потоками, что позволяет существенно поднять КПД отопительной системы.

Современный дом представляет собой герметичную конструкцию, огражденную от внешней среды эффективными теплоизолирующими материалами и конструкциями. В результате этого, внутрь дома необходимо обеспечить поступление свежего воздуха и удаление углекислого газа. Но если не использовать рекуперацию энергии – все усилия по утеплению дома будут бессмысленными.

Виды рекуператоров

В зависимости от конструктивного решения различают такие виды рекуператоров:

• Роторный. Представляет собой конструкцию из двух воздуховодов, в поперечном сечении которых размещён воздухопроницаемый диск-теплообменник. Вращаемый двигателем, он служит для нагрева приточного и охлаждения исходящего потоков;

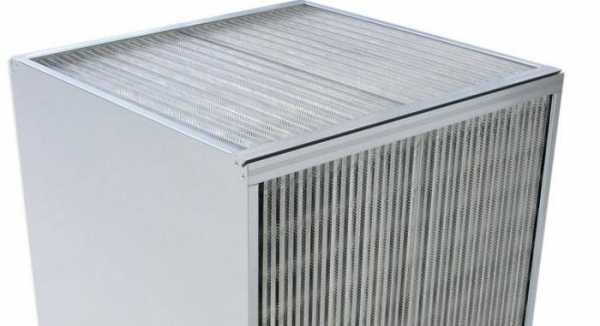

• Пластинчатый. В качестве теплообменника используется набор пластин, между которыми циркулирует воздух. Сами пластины собираются таким образом, чтобы теплообмен осуществлялся по всей их площади;
• Коаксиальный. Представляет собой систему из трубопроводов смонтированных, таким образом, чтобы обеспечить теплообмен между проходящими по ним воздушными потоками. Используется так называемая система «труба в трубе», когда магистрали коаксиально соединяются между собой;

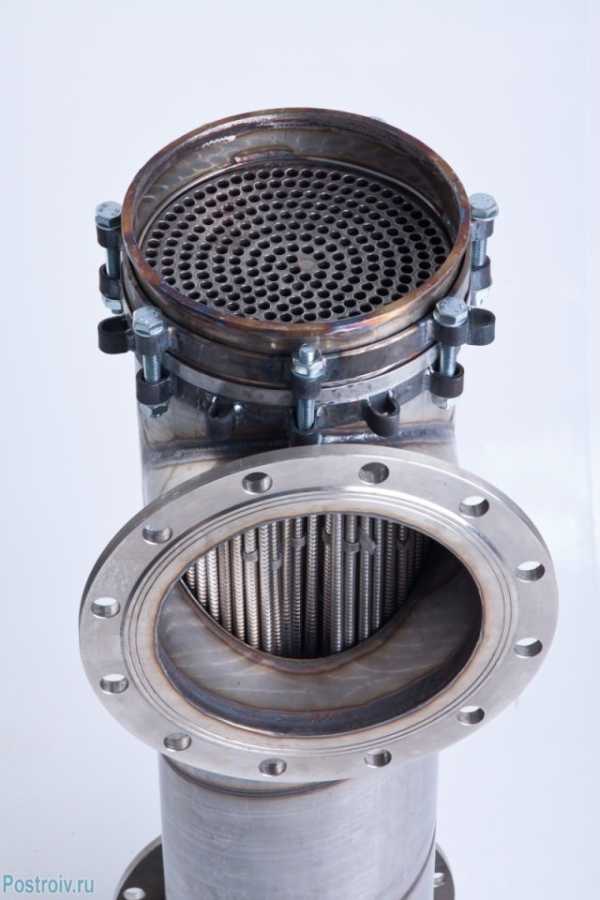

• Кожухотрубный. Является вариацией коаксиальной конструкции. Отличие заключается в том, что приточный воздушный поток движется по трубопроводам в двух различных направлениях в верхней и нижней части кожуха;

В соответствии со взаимной ориентацией воздушных потоков выделяют следующие виды рекуператоров:

• Перекрёстноточные.
  В них воздушные потоки движутся навстречу друг другу и пересекаются под углом в 90°. Такая геометрия потоков свойственна пластинчатым рекуператорам;
• Противоточные. Воздушные потоки движутся в противоположных направлениях параллельно друг другу. Так работают роторные рекуператоры;
• Прямоточные. Приточный и вытяжной потоки движутся параллельно в одном направлении. Такая схема циркуляции характерна коаксиальным (трубчатым) рекуператорам.

Коаксиальный рекуператор

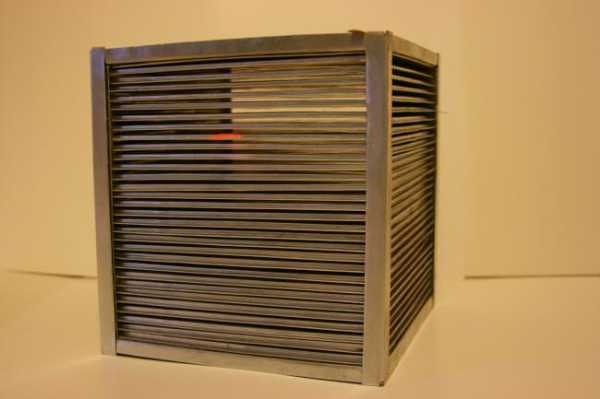

Изготовление пластинчатого рекуператора

Потребуются следующие материалы и инструменты:

• Материал для пластин: алюминиевый, медный или жестяной лист;
• Утеплитель: пенопласт или минеральная вата;
• Герметик, клей;
• Ножницы по металлу;
• Вентиляторы: 2 шт;
• Листвой материал для корпуса: фанера, ДСП, ДВП, пластик;
• Фланцевые патрубки;
• Ножовка по дереву;
• Материал для формирования каналов: планка квадратного сечения 1х1см, выполненная из дерева, защищенного антисептиком, или пластика.

Далее руководствуются следующей последовательностью шагов:

1. Из листового материала для теплообменника вырезаются квадраты, размером 60х60 см. Величина пластин может варьироваться в зависимости от того, какой по габаритам будет будущий рекуператор. Количество заготовок выбирается в диапазоне от 20 до 50 и более шт. Углы каждой пластины подрезают: по каждой из сторон откладывается 2 см, ставятся отметки; по линии между ними производится рез;
2. На каждой из пластин можно дополнительно закрепить ребра для придания турбулентности воздушным потокам. Так можно значительно увеличить эффективность теплообмена;
3. Из планки вырезаются бруски, по величине усеченных углов. Их устанавливают на клей, предварительно нанесенный на пластину. Далее, на две стороны по диагонали также приклеиваются бруски, но уже величиной в сторону квадратной заготовки, до примыкания к угловым ограничителям;
4. Сверху на получившуюся конструкцию приклеивают следующую металлическую пластину. Так получается один элемент канала. Последующий ряд, делается точно так же, только пластину поворачивают на 90° относительно предыдущей. Таким образом, формируется два перекрёстных канала. Далее теплообменник собирается послойно;
5. Следующий этап – изготовление корпуса рекуператора. Для этого берут приготовленный листовой материал. Из него вырезаются стороны будущего корпуса, в который должен поместиться теплообменник, установленный диагонально;
6. Напротив воздушных каналов вырезаются отверстия округлой формы, напротив которых устанавливаются фланцы для подключения воздуховодов. С внутренней стороны корпуса с примыканием к патрубкам монтируются приточный и вытяжной вентиляторы;
7. Далее вырезаются боковые стенки, которые крепятся к корпусу устройства с помощью шурупов или мебельных стяжек;
8. В корпусе следует предусмотреть отверстия для слива конденсата. В процессе работы, когда теплый воздух проходит через холодные каналы, на них конденсируется влага. Чтобы устройство работало нормально необходимо установить в нижней части корпуса специальный сливной патрубок, который впоследствии присоединяется к системе канализации;
9. Корпус рекуператора желательно покрыть слоем теплоизоляции, особенно, если устройство будет функционировать в неотапливаемом помещении. Для этого снаружи на корпус наклеивается листовой утеплитель: минеральная вата или пенопласт. Если этого не сделать, конденсат внутри корпуса может замерзнуть, что приведет к закупорке воздушных каналов: устройства выйдет из строя.

Рекуператор из поликарбоната

Поликарбонат – материал, обедающий низкой теплопроводностью и, казалось бы, совсем не подходит для изготовления теплообменника. Но это не так. Если для рекуператора использовать металлические пластины, есть риск того, что появляющийся в процессе работы конденсат будет замерзать, в силу быстрого охлаждения воздушных масс вытяжного канала.

Использование пластин из поликарбоната в таком случае позволяет:

• Снизить разность температур, возникающих после прохождения через одну секцию теплообменника, что уменьшает количество образовавшегося конденсата;
• Избежать охлаждения пластин теплообменника ниже температуры замерзания воды;
• Поликарбонат обладает устойчивостью к коррозии, что позволяет продлить службу устройства.

В случае недостаточной эффективности, можно последовательно соединить несколько секций, чтобы получить высокий КПД установки.

Для этого несколько теплообменников устанавливают в корпус один за другим, повернув их на 90° относительно друг друга. Таким образом, воздушные потоки будут двигаться от секции к секции по диагональной траектории.

Изготовление трубчатого рекуператора

Трубчатый рекуператор относительно прост в изготовлении, а сама система получается более компактной, нежели пластинчатый аналог. Готовое устройство отличается компактностью и легко может быть смонтировано внутри стены.

Для самостоятельного изготовления понадобятся следующие материалы и инструменты:

• Трубы водопроводные, пластиковые, диаметром 110мм: 2м;
• Тройники для подключения воздуховодов: 2шт;
• Дрель;
• Разметочный инструмент, керн, молоток, циркуль;
• Вентиляторы: 2шт;
• Трубка из алюминия или меди, диаметром 1см: 20 метров;
• Фланцы металлические 100мм: 2шт;
• Заглушки для водопроводных труб: 2шт.

Главным элементом трубчатого рекуператора является теплообменник, его собирают следующим образом:

1. Во фланцах, представляющих собой металлические диски, высверливаются отверстия, диаметром в 1 см. Расстояние между отверстиями должно быть 5мм. Разметку удобно делать в виде ряда концентрических окружностей, на которых отмечаются центры будущих отверстий;
2. Далее, металлическая труба малого диаметра нарезается на куски, длиной в одну секцию водопроводной трубы, или меньше, в зависимости от размеров будущего рекуператора. Чем больше протяженность теплообменника, тем выше его КПД;
3. Каждый кусок трубы подсоединятся к фланцам. Таким образом, получается приточный воздуховод. Места соединений герметизируются сваркой или клеем.

Далее приступают к окончательной сборке устройства, корпусом которого выступает водопроводная труба, диаметром 110мм:

• На секцию корпусной трубы с двух сторон устанавливаются тройники. Внутрь вставляется трубчатый теплообменник, он должен выступать за обрез тройников с двух сторон;
• Каждый тройник удлиняется отрезками, так, чтобы фланец примыкал к каждому продолжению. Стык между фланцем и трубой герметизируется. С одной стороны напротив фланца устанавливается приточный вентилятор;
• К паре отводов тройников, присоединяется контур вытяжки. Напротив одного из отводов, внутри трубы, монтируется второй вентилятор;
• В процессе работы, холодный воздух проходит по трубам теплообменника, которые обдуваются теплым исходящим потоком. На трубках внутри корпуса образуется конденсат; Для его удаления следует предусмотреть в корпусе устройства специальный патрубок, который подсоединяется к системе канализации.

Борьба с замерзанием конденсата

В зимний период разница в температуре на улице и в помещении может приводить к обледенению теплообменника. Одним из решения данной проблемы является использование земляного контура для предварительного подогрева приточного воздуха.

Для этого на глубине 2 м размещается труба, выполненная из меди, нержавейки или композитных материалов. Она заполняется водой и выступает в роли генератора тепла. Температура на глубине постоянна и составляет 10-12°С и не зависит от времени года.

К земляному контуру подключается радиатор, который устанавливается внутри приточного канала. При прохождении через него, воздух предварительно подогревается, после чего направляется на рекуператор. Это исключает образование наледи на пластинах теплообменника.

Конденсат на рекуператоре

Блиц-советы

• Установка байпаса. Если нет возможности организовать земляной контур, в целях борьбы с замерзанием конденсата в корпус рекуператора устанавливают специальный клапан, который отсекает поступление холодного воздуха в систему. Клапан срабатывает, если температура теплообменника понижается ниже допустимого предела. В таком случае через систему проходит только теплый исходящий воздушный поток, который подогревает теплообменник;
• Регулирование скорости вращения вентиляторов. Чтобы дополнительно контролировать систему вентиляции, ее нередко дополняют микропроцессорным блоком, который позволяет регулировать скорость вращения приточного и вытяжного вентиляторов. Это позволяет не только эффективно бороться с обледенением теплообменника, но и регулировать объем прокачиваемого через систему воздуха;
• Земляной контур предварительного подогрева можно использовать в летнее время для охлаждения приточного воздуха. Для этого необходимо лишь организовать движение потоков в обход рекуператора.

orcmaster.com

что это и как изготовить

Как изготовить рекуператор воздуха своими руками? Такой вопрос интересует домашнего мастера. Каждый человек обладает своими представлениями о комфортабельности жилья. Но все эти соображения сводятся к одному несложному постулату: зимой в доме должно быть тепло и уютно, а летом, наоборот, — прохладно. Самостоятельно такие условия в доме создать сложно: зимой нужно дом отапливать, а летом — охлаждать. Обе эти операции достаточно энергозатратные, а стоимость энергии постоянно растет.

Нужно каким-то образом жилье утеплять:

1. Уплотнить все проемы.
2. Обеспечить герметичность закрывания окон и дверей.
3. Хороший результат дает утепление стен жилища.

Прекратив какое бы то ни было движение воздуха в помещении, человек сталкивается с другой проблемой — недостатком воздуха. Нужен приток свежего воздуха, у которого есть только один путь — через вентиляционные каналы. На подачу свежего воздуха опять понадобится электроэнергия. К счастью, конструкция современных систем вентиляции уже учла эту необходимость.

Принудительная вентиляция

Что такое рекуперация? Ученые трактуют это понятие как повторное использование части энергии в том же технологическом процессе. Принудительная приточно-вытяжная вентиляция, где используется система рекуперации, способна увеличить свою энергоэффективность до 3 раз в сравнении с традиционными схемами вентиляций прямого тока воздуха.

Для предотвращения потерь энергии вентиляционная система оборудована специальным устройством вторичного использования тепла, его называют рекуператор. Рекуперативный теплообменник дает возможность избежать дополнительных затрат энергии на обработку приходящего потока свежего воздуха.
Наглухо закупоренная квартира от притока свежего воздуха получает целый комплекс преимуществ:

1. Удаляются загрязнения и использованный воздух.
2. Ограничивается возможность развития колоний болезнетворных микроорганизмов.
3. Блокируется образование плесени.

Какие бывают виды рекуператоров? Любые внешние погодные условия практически никак не влияют на принудительную вентиляцию с рекуператором. Будучи теплообменником, рекуператор бытовой обеспечивает приходящий воздух энергией от воздуха удаляемого, при этом не смешиваясь с ним.

Виды рекуператоров

Система рекуперации может использовать многие способы вторичного применения энергии. Рекуператор тепла работает по определенному принципу. Виды его, в зависимости от этого, могут быть следующими:

1. Трубчатый.
2. Пластинчатый.
3. Роторный рекуператор и другие.

Все схемы рекуператоров разделяются по способу передачи энергии от использованного воздуха свежему.

Способы увеличения КПД

Функционирование теплообменника характеризуется тем, насколько эффективно он переносит тепло от одного агента к другому. Чтобы система была эффективной, КПД рекуператора должен быть не ниже 70%. Логика подсказывает, что КПД теплообменника можно увеличить несколькими путями:

1. Увеличить время контакта сред с разными температурами.
2. Обеспечить большую площадь контакта агентов.
3. Предварительный подогрев поступающего воздуха.

Очень хорошо, если этот подогрев удается осуществить за счет природных ресурсов.
Рекуператор воздуха своими руками сделать не так сложно. Оригинальным способом организации рекуперации является использование длинного куска трубы, закопанного на глубине порядка 2 метров. Подобный трубчатый рекуператор позволит согреть воздух зимой и охладить его летом.

Такое использование теплообменника позволяет достигнуть снижения вероятности обмерзания пластин рекуператора за счет заметной разницы температур воздуха на разных стадиях рекуперации. Дополнительные расходы на предварительный подогрев входящего потока отсутствуют. К тому же использование подогрева исключает образование росы на элементах теплообменника, способное в холодный период года привести к их обмерзанию.

Рекуператоры роторного типа. Роторный рекуператор функционирует с самым высоким КПД. В этом агрегате потоки теплого и холодного воздуха проходят в одном коробе навстречу друг другу. В коробе расположен диск с гофрированными металлическими пластинами, который конструктивно изготовлен так, что материал пластин сначала нагревается в потоке теплого воздуха, а затем, продолжая вращаться, попадает в холодный поток, где и отдает накопленное тепло.

Рекуперация в подобном теплообменнике не лишена своих недостатков, которые проявляются в частичном смешении двух потоков и необходимости увеличения диаметра теплообменного диска для достижения большего КПД. К тому же использование вращающихся элементов никогда не было достоинством системы.

Проблема выбора рекуператора для дома

Будучи очень популярным инновационным решением, рекуператор электроэнергии достоин очень долгого рассказа, но чертежи рекуператора своими руками гораздо интереснее, тем более что его можно успешно применить в своем доме. А начать следует с выбора типа рекуператора. Здесь вам должен пригодиться собственный опыт.

В квартире с пластиковыми окнами найдет применение «теплая форточка». В частном домовладении, где свободного места обычно хватает, используют пластинчатый рекуператор противоточного или перекрестного типа движения воздуха. Именно такой самодельный рекуператор проще всего сделать своими руками. Чертежи пластинчатого рекуператора и необходимой для его функционирования автоматики в достаточном количестве могут быть найдены в интернете и в специальной литературе.

Изготовление устройства

Как самостоятельно сделать пластинчатый рекуператор? Пластинчатые рекуператоры своими руками сделать несложно. Важно только хорошо понимать, как работают пластинчатые рекуператоры. Для этого должен быть хорошо усвоен принцип работы и изучена схема прибора. Первым делом необходимо решить вопрос материала теплообменных пластинок, тем более что единого варианта для пластин, наполняющих теплообменную кассету, нет. Поэтому материал можно использовать любой:

• алюминиевый лист;
• кровельная оцинковка;
• листовой текстолит;
• гетинакс и другие виды пластика.

Процесс обмена энергией никак не зависит от материала пластин. Гораздо большее влияние на работу теплообменника оказывает плотность набора пластин в кассете и количество используемых кассет. Чем большего КПД вам хочется достичь, тем больше кассет вам придется использовать в своем теплообменнике. Теоретически можно обойтись одним блоком пластинок, но большого размера.

Принцип работы рекуператора

Учитывая неизбежность образования на пластинах конденсата, рекуператор следует обеспечить системой удаления его из устройства. Для изготовления кассеты понадобится уголок для каркаса и материал для прокладывания пространства между пластинами. Для корпуса подойдет лист металла или толстая фанера.

Еще понадобится:

• минеральная вата;
• герметик;
• крепления.

Пластинки следует собирать в пачки, стараясь сохранять края неповрежденными. В блоке их следует собрать не менее 70 штук. Края каждой пластины следует оклеить рейками или пробкой. Элементы склеиваются особым образом, крест-накрест. Такая конструкция обеспечит получение кассеты с чередующимися под прямым углом воздушными каналами. Кассета скрепляется силиконовым герметиком. Входящий воздух следует отфильтровать. Внутреннюю поверхность корпуса нужно оклеить минеральной ватой, слоем не меньше 4 см.

Кассету, являющуюся теплообменником, вставляют в специальные направляющие в корпусе, что делает ее легкодоступной для обслуживания. Для образования потока воздуха используют вентиляторы с регулируемой скоростью вращения. Самодельный рекуператор готов. Эффективность его работы будет зависеть исключительно от качества сборки аппарата.

tvoygarazh.ru

Рекуператор своими руками

Проблема энергосбережения ненова, в силу подорожания и истощения основных на сегодня источников энергии она приводит к росту стоимости последних. Безусловно, это может мало вас касаться, если вы парируете тем, что сами лично используете только энергосберегающее электрические приборы. Однако здесь есть небольшой подвох, ведь энергия нужна не только на то, чтобы вы читали эти строки, но и для того, чтобы в это время вам было комфортно находиться в окружающей вас среде. К примеру, зимой в вашей квартире, доме должно быть тепло, чтобы не мерзнуть, а это может обеспечить только отопление, если, конечно, речь не идет о тропических странах.

Так вот, забота о сохранении тепла в помещении — это тоже энергосбережение, при этом очень важное. Сегодня для этих целей существует много  технологий, как в применяемых строительных конструкциях, так и в инженерных системах. Однако что же делать, если вы обитатель обычной квартиры, построенной еще в советские времена?

Большинство владельцев такого жилья правильно решают первоочередную проблему защиты от холода зимой, устанавливая герметичные пластиковые окна. Эффект от этого, уверен, не заставил себя долго ждать: ушли те жуткие холодные сквозняки и в помещении стало гораздо теплее.

Но одновременно возникла новая проблема, вызванная нарушением естественной вентиляции в помещениях, которая не менее важна для нашего с вами комфорта, чем сохранение тепла. А ведь практически все используемые ранее системы вентиляции в домах работали на том принципе, что свежий воздух попадал в помещения как раз через те самые неплотности в окнах, на которые многие так жаловались зимой, подробнее можно прочитать в статье вентиляция в частном доме.

Такая естественная система вентиляции, как показала практика, очень плохо соотносится с современными энергосберегающими технологиями. По этой причине наиболее эффективными системами становятся приточно-вытяжные системы вентиляции с принудительным побуждением. Кроме этого с целью энергосбережения в таких системах обязательным становиться повторное использование энергии (зимой − тепла). Согласитесь, расточительно будет просто выбрасывать согретый воздух наружу, а его замещать холодным, который предстоит еще нагреть, на что опять же придется затратить энергию.

Так вот, в качестве системы передачи энергии от выходящего воздуха входящему применяются рекуператоры тепла.

Что такое рекуператор?

Рекуператор представляет собой устройство, в котором происходит передача тепла через теплообменник (пластинчатый, трубчатый, роторного типа и др.) от потока исходящего воздуха входящему. Воздух в устройство при этом нагнетается при помощи электрических вентиляторов.

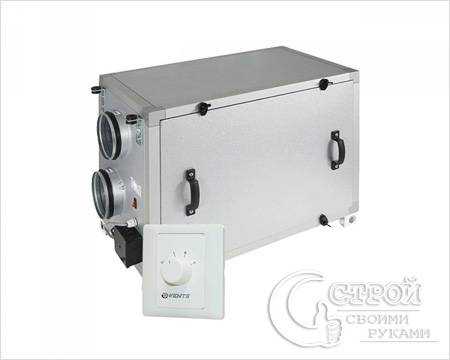

Рекуператоры воздуха всегда легко можно приобрести в фирмах, занимающихся поставками вентиляционного оборудования. Кроме того можно попробовать соорудить данный прибор самому.

При этом если вы хотите попробовать свои силы в данной стезе, вам следует понимать, что придется в первую очередь изучить все принципы работы рекуператора, а также практику его создания, и только потом можно будет браться за дело.

Помимо этого для достижения наилучших результатов рекуператор нужно будет оборудовать электронной автоматикой своей работы, поскольку, увы, такие комплекты автоматики отдельно от устройства вам вряд ли удастся приобрести. Так что изготовить их придется самостоятельно либо поручить это специалистам данного дела.

Как сделать рекуператор своими руками.

Если вы все же решили попробовать свои силы в создании рекуператора для дома своими руками, то рекомендую обратить свое внимание на следующие его виды.

1. Пластинчатый рекуператор своими руками.

Его главной и, пожалуй, самой сложной в изготовлении частью является пластинчатый теплообменник, основное предназначение которого — проводить потоки в разные стороны, передавая энергию от одного к другому посредством плоских пластин.

Чаще всего такой теплообменник выполняют из квадратных платин, склеенных таким образом, чтобы между ними в перпендикулярном друг другу направлении проходили воздушные потоки. В качестве материла для пластин можно использовать:

• нетолстую оцинкованную жесть,
• нетолстые медные и алюминиевые платины.

Также возможен вариант изготовления их из обычной кухонной фольги и даже паропроницаемой мембраны, применяемой в кровельных работах.

Важнейшая задача в изготовлении такого теплообменника — это расположить пластины относительно друг друга на расстоянии 3-4 мм. Большее и меньшее расстояние нежелательно, так как при уменьшении промежутков увеличивается скорость образования и выход  конденсата, при обмерзании которого эти промежутки будут закупорены, а при больших промежутках снизится качество передачи энергии от одного потока другому.

Кстати, основная проблема такого вида рекуператора — это образование того самого конденсата. Для борьбы с ним придется либо подогревать входящий воздух при помощи мощных электрических калориферов, либо при помощи автоматики продувать аппарат только теплым воздухом (из помещения для растапливания льда).

2. Трубчатый коаксиальный рекуператор своими руками.

Это более простой, нежели предыдущий вариант, но он занимает гораздо больше места, поскольку его эффективность зависит непосредственно от его длины.

Для изготовления трубчатого коаксиального рекуператора тепла своими руками вам понадобятся:

• пластиковая канализационная труба диаметром порядка 160 мм и длиной 2 м.,
• алюминиевая воздушная гофра диаметром порядка 100 мм и длиной 4 м.

Кроме этого на оба конца пластиковой трубы необходимо будет одеть разветвители-переходники на 100 мм, так труба будет иметь с обеих сторон по два выхода с двумя отверстиями.

Внутрь пластиковой трубы спирально упаковывается полностью растянутая гофра, которая с обеих сторон герметично крепиться к одному из выходов разветвителей.

В результате мы получаем конструкцию через которую направляем при помощи вентилятора теплый отработанный воздух из помещения (через канал из алюминиевой гофры), а свежий воздух с улицы получаем через саму пластиковую трубу. При этом входящий воздух получит тепло, отдаваемое через нагретые теплым воздухом стенки гофры.

Из плюсов такой конструкции можно выделить основной — меньшая подверженность образованию конденсата, к тому же последний не приводит здесь к полной остановке действия системы, как в предыдущем варианте. Однако, как я уже отмечал выше, такому рекуператору требуется значительно больше места, что в условиях квартиры может послужить причиной отказа от данного варианта. Зато в условиях частного жилого дома такая установка имеет право на жизнь и применение.

Конечно, описанные конструкции  далеки от совершенства и требуют испытания и доработок, но даже применение таких, довольно простых, рекуператоров позволит вам снизить траты на отопление помещений в зимний период, одновременно обеспечив нормально функционирующую вентиляцию.

Рекуператор своими руками видео

Рекомендую прочитать:

podmasterij.ru

Рекуператор своими руками — теплообменник, рекуперация

Рекуператор – функциональное, практичное устройство, предназначенное для энергосбережения и экономии средств на отопление помещений. В результате рекуперации происходит передача тепла вытяжного воздуха, более теплого, холодным приточным массам. В теплообменнике наружному воздуху передается существенная часть накопленного в процессе эксплуатации помещений тепла, при этом тепловая энергия не теряется, выходя наружу, а работает на экономию энергии. Потоки входящего, чистого, и выходящего, использованного, воздуха, в устройстве не перемешиваются, благодаря наличию теплопроводящих пластин, разделяющих два потока.

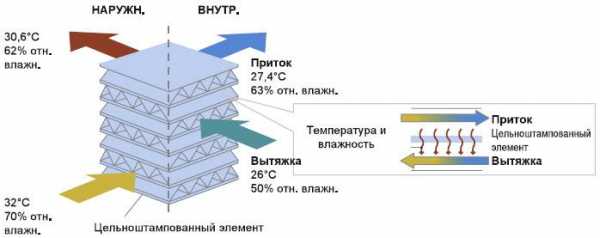

Принцип рекуперации

Смонтировать рекуператор своими руками можно в виде самой простой и доступной конструкции пластинчатого типа. Такая модель самая распространенная и востребованная среди потребителей нашей страны. Более сложные устройства используются в промышленных целях или на крупных объектах.

Пластинчатый рекуператор можно сделать самому, даже не обладая обширными знаниями и познаниями в механике и инженерии. Любой автолюбитель, который умеет держать в руках отвертку, может собрать устройство самостоятельно.

Достоинства рекуператоров:

• Рекуператор Даже самые простые и доступные пластинчатые рекуператоры работают с КПД до 65%.
• Устройство редко ломается, так как теплообменник в этом типе агрегата устроен просто и надежно, не обладает трущимися и подвижными деталями.
• Рекуператор легок и в уходе и техническом обслуживании.
• В пластинчатом типе рекуператоров нет каких-либо расходующих электроэнергию частей, что значительно снижает затраты на содержание этого оборудования.

Следует отметить, чтов зимнее время года теплообменник пластинчатого рекуператора может обмерзать при низких температурах.

Технология изготовления

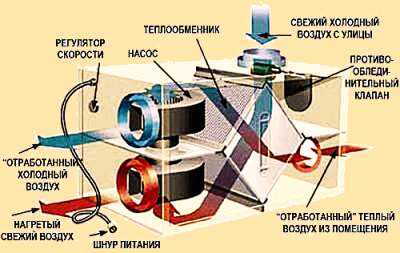

Внутреннее устройство рекуператора

Сначала необходимо приобрести 4 кв. м оцинковки для кровли. Примечание: пластики могут быть не только из оцинкованного металла. Допускается использование любого не толстого листового материала. Например, можно использовать текстолит. На эффективность работы рекуператора теплопроводность материала для пластин практически не влияет. Листы режутся на отдельные пластины размером 200х300 мм.

Внимание! Пластины необходимо резать идеально ровно. Если для их изготовления используется оцинкованный металл, то ножницы по металлу лучше не применять, так как потом будет сложно выпрямить каждую заготовку. Резать оцинковку рекомендуется электрическим лобзиком.

Для дистанционной рамки, устанавливаемой между пластинками, можно применить полоски из технической пробки. Толщина материала 2-3 мм. Между пластинками оставляются промежутки не менее 4 мм, иначе может в процессе эксплуатации возникнуть значительное сопротивление воздушным потокам.

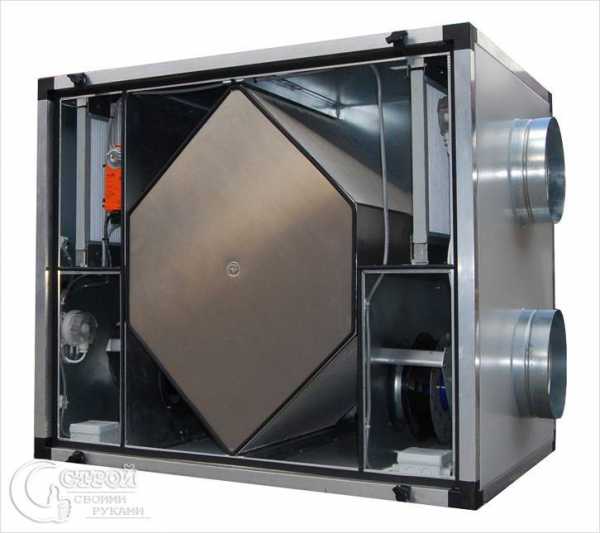

Работа рекуператора

Для сбора конструкции следует использовать герметик нейтрального типа, так как обычный состав может со временем вызвать коррозию устройства. После полного высыхания герметика его укладывают в корпус, сделать который можно из прочной жестяной коробки, подходящей по размеру. Для рекуператора короб можно изготовить из шлифованного МДФ толщиной в 18 мм и деревянного бруса. Все стенки изнутри рекомендуется проложить утеплителем, минеральной ватой или стекловолокном толщиной в 50 мм.

В коробке необходимо сделать отверстия и вставить в них предварительно приобретенные пластиковые фланцы, параметры которых совпадают с сечением труб воздуховода. Наполненные щели нужно залить силиконом.

Готовая площадь пластин в рекуператоре должна приблизительно составлять 3 кв.м, тогда эффективность работы агрегата будет составлять около 60%. Другими словами, на выходе из устройства температура приточного воздуха будет выше, чем исходящего.

Дополнительные рекомендации

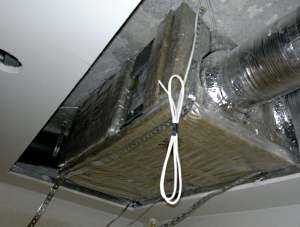

Устройство рекуператора В связи с тем, что пластинчатые рекуператоры в зимнее время имеют обыкновение обмерзать, необходимо провести дополнительные работы. Обычно теплообменник пластинчатых рекуператоров обмерзает при температуре воздуха менее 10 градусов. Для проведения периодического размораживания устройства в теплой части рекуператора нужно поставить датчик, фиксирующий перепад давления. Когда агрегат будет обмерзать, показатель перепада давления увеличится, и приточный воздух будет прогоняться сквозь байпас, а калорифер согреется вытяжным воздухом. У установленного датчика гистерезис должен составлять 30Па.

В месте, где находится выход гибкого воздуховода, нужно сделать из двух слоев влагостойкого гипсокартона короб и проложить в нем минеральную вату или стекловолокно. С помощью этого приема решается проблема шумоизоляции работающей системы. Необходимо отметить, что при качественно выполненном рекуператоре, правильной герметизации и изоляции короба в помещении можно сэкономить до 30% энергии.
