Приспособления для фрезерования: расширяем функционал ручного фрезера

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

Параллельный упор для фрезерного стола или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.

Устройство параллельного упора заводского исполнения

Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:

штанги, которые вставляются в специальные отверстия в корпусе фрезера;
стопорный винт, посредством которого штанги фиксируются в требуемом положении;
винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).

Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:

вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.

Устройство самодельного параллельного упора из твердой древесины

Чертеж основания

Зажимные планки изготавливаются из целой заготовки

Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.

При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.

Доработка штатного упора для фрезерования округлостей

Направляющая шина

Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.

Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.

Выборка фрезером паза с использованием направляющей шины

Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.

Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.

Фрезерование вдоль деревянной планки, закрепленной на заготовке

Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.

Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.

Приспособление для выборки пазов фрезером

Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.

Приспособление с откидной планкой

Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления. В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.

Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров.

Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.

Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.

Копировальные кольца и шаблоны

Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.

Расчет смещения фрезы при использовании копировальной втулки

Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.

Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.

Выборка продолговатого отверстия с помощью шаблона и копировального кольца

Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.

Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.

При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

Самодельный циркуль с двумя направляющими

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
два башмака, которые перемещаются по пересекающимся направляющим;
две монтажные штанги;
кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

Приспособление для выборки пазов (нажмите для увеличения)

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

Приспособление для нарезки канелюр в балясинах

Конструкцию данного приспособления составляют:

корпус;
передвижная фрезерная каретка;
диск, при помощи которого выполняется установка угла поворота;
винты, обеспечивающие фиксацию обрабатываемой заготовки;
стопорный винт.

Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой копировальный станок своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Несколько дополнительных вариантов расширения функциональности фрезера

Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и направляющая для дрели), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.

Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).

Закрепленный на подошве фрезера треугольник из фанеры позволяет выполнять скругленные углы на дверях или дверцах

Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру). Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем.

Какие приспособления для ручного фрезера по дереву своими руками

Фрезер для аккуратной работы требует вспомогательных устройств, в то же время комплект аппарата при продаже включает ограниченный набор таких предметов.

Рынок дополнений к фрезерным устройствам простирается от транспортира до многочисленных насадок. Пользователь, которому этого недостаточно, может сделать подсобные приспособления самостоятельно.

Параллельный упор

Полезные приспособления для фрезера по дереву составляют довольно длинный список. Многие владельцы инструмента в состоянии сделать их из подручных материалов или, если это удобнее, попросту купить отдельно.

Одно из таких приспособлений – параллельный упор. Это компонент базового набора любого фрезера, и хозяину инструмента не придётся изготовлять упор самому. Нужен он для прямого следования фрезы вдоль поверхности базы, которой может служить ровный край детали или верстака.

Упор позволяет обрабатывать кромки и пазы, накрепко фиксируя деталь.
Состоит это полезное дополнение к фрезерному инструменту из следующих частей:

входящие в выемки на фрезере штанги;
винтовой крепёж, затягивающий их в нужной позиции;
настроечный винт для мелкой регулировки расстояния оси фрезы от края;
опорная часть, которая удерживает конструкцию на базе.

Чтобы привести упор для фрезера по дереву в готовность, надо, чтобы штанги заняли положение в выемках на корпусе инструмента и были затянуты стопором. Ослабив затяжку стопора, настроечным винтом можно при необходимости сделать мелкую регулировку.

С небольшим добавлением параллельный упор позволяет делать, помимо прямых резов, и более сложные. Добавление это представляет собой деревянный брусок с одной ровной стороной. Другая сторона имеет угловатую или круглую выемку. Брусок вставляется между опорной частью и кромкой материала, имеющей изогнутую форму.

Брусок соприкасается с опорой своим ровным краем. Сторона, где выемка, находится в контакте с изогнутой базой. Манипулировать инструментом с таким приспособлением следует предельно внимательно, так как брусок вносит элемент неустойчивости.

Направляющая шина

Имея схожее назначение с параллельным упором, шина ответственна за аккуратный ход фрезы по прямой. Время, затраченное на работу, за счёт применения шины заметно сокращается. Она также позволяет направлять инструмент на столе под любым углом к краю.

Обратите внимание! Закрепить шину на столешнице или материале можно струбцинами.

Некоторые шины серийного производства имеют в комплекте отдельный компонент – башмак. Он соединяется с фрезером штангами и, проходя по шине, двигает фрезерную головку по заданной траектории.

Лучше всего шина сочетается с инструментом, чья база стоит на выдвижных ножках. Это позволяет устранить разность высоты между шиной и фрезером.

Бывает, функциональность шин, выпускаемых серийно, не подходит пользователю. Можно всегда создать индивидуальный вариант направляющих для фрезера своими руками. Самый элементарный представляет собой длинный ровный брус, – проще говоря, линейку. Мастеру нужно только обеспечить её креплениями, и шина, по сути, готова. Для изготовления простого приспособления даже не требуется чертёж.

Конечно, такая самодельная версия не будет отличаться устойчивостью. Более стабильным в работе окажется сочетание фанерной основы с прибитой к ней доской. Край фрезерной базы будет упираться в доску, а край основы обозначит зону обработки. Такая конструкция применяется в случае использования фрез одинакового диаметра.

Другой вариант работает, когда фрезы по дереву могут быть разного размера. Здесь доска, выступающая линейкой, не прибита к основе, а укреплена зажимами. Благодаря этому она может корректировать расстояние от рабочей зоны соответственно диаметру фрезы.

Шаблоны и копировальная втулка

Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.

Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.

Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.

В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.

Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.

Циркуль

Этот вспомогательный инструмент предназначен для создания круглых и овальных вырезов. В схему базового циркуля входит штанга с штифтовым креплением на конце. Вставив крепление в дырку по центру круга, по которому делается паз, можно менять размер круга простым смещением штанги.

Обратите внимание! Удобство и надёжность конструкции повышает добавление второй штанги.

Существуют разные подсобные элементы, работающие на циркульном принципе. Они дают преимущество в создании разного радиуса круговых пазов. Обязательный компонент таких вспомогательных устройств – штифт с винтом для регулировки длины радиуса.

Если вырезается отверстие малого размера, циркульная конструкция должна быть приспособлена для крепления на основании фрезера. Штифт при обработке детали находится непосредственно под инструментом.

Фрезер по дереву, помимо круглых, способен вырезать и эллиптические отверстия. Приспособление для этого можно собрать своими руками из следующих частей:

база с фиксацией на материале из винтов или присосок;
перемещаемые на скрещивающихся направляющих башмаки – 2 шт.;
штанги для монтажа – 2 шт.;
кронштейн для соединения конструкции с инструментом.

Скрепляющий кронштейн благодаря предназначенным для этого пазам позволяет станине конструкции находиться в той же плоскости, что и основа фрезера.

Резка круглых проёмов идёт с использованием одного башмака. Если отверстие нужно овальное – задействуются оба.

Подобная вспомогательная конструкция даёт возможность выполнять отверстия точнее и быстрее других инструментов, таких как ленточная пила или лобзик.

Для пазов на узких поверхностях

Выемки под замки или дверные петли можно выполнить и дрелью с долотом, но фрезер для этого подходит значительно лучше. Нужно только оснастить инструмент определённым приспособлением.

Состоит оно из плоской пластины, которая крепится на основании устройства. Форма пластины может быть округлой или прямоугольной.

На ней делаются 2 штыря, обеспечивающих ровный ход инструмента во время работы.

Главный параметр, которого необходимо придерживаться при изготовлении такого элемента, – ось каждого штыря должна быть на той же линии, что и центр фрезы.

С условием соблюдения этого параметра паз будет вырезан именно в середине обрабатываемой детали безотносительно толщины.

При необходимости смещения паза вправо или влево на соответствующий штырь надевается втулка такого размера, который нужен для желаемого сдвига.

Используя эту конструкцию, фрезер ведётся с плотным прижатием штырей к обеим сторонам заготовки.
Такой же эффект достигается, если использовать с фрезером два параллельных упора.

Даже одного упора может быть достаточно. Нужно укрепить заготовку между двух поверхностей, например досок, так, чтобы все три элемента находились в одной плоскости. Проблема недостаточной ширины детали в этом случае устраняется.

Когда часто приходится работать с узкими поверхностями, неплохим решением будет соорудить специальный стол из двух половин. Зажимая материал между ними, мастер легко добьётся эффекта одной плоскости.

Тела вращения

В работе с заготовками круглого сечения, такими как столбы или балясины, составляется конструкция из рамки, внутрь которой помещается деталь, каретки под фрезер и поворотного диска. Деталь вставляется в раму, надёжно фиксируется, после чего каретка с инструментом выдвигается на участок для обработки. Положение детали в раме можно изменять посредством поворотного диска.

Эта же рама с фрезером в каретке может служить как токарный станок. Всего лишь нужно поворачивать диск с одновременной работой фрезера, едущего по направляющим. Делать это может помощник мастера или подсоединённая к диску дрель.

Шипорезные приспособления

Такие приспособления обеспечивают создание соединений на основе шипов. Требующие высокой точности обработки материала подобные профили легко выполняются фрезером.

Используя ручной фрезер, мастер подводит его к материалу свободно. Следовательно, материал нуждается в надёжном креплении для безошибочной шипорезки.

Такие условия может создать простое устройство, сделанное из следующих деталей:

жёстко фиксированные направляющие, нижние верхние и боковые;
планка с одной степенью свободы, которая будет ограничивать выборку.

Параметры частей зависят от конкретного инструмента, под который будет собираться устройство. Порядок сборки следующий.

По краям фанерного основания устанавливаются равного размера вертикальные рёбра с вырезами по центру. К этим рёбрам крепятся рельсы, на которых станет двигаться инструмент. Для безопасности движения фрезера на рельсах они запираются ограничителями, которыми могут служить простые деревянные рейки.

К фанерной основе присоединяется подвижная часть – регулятор выборки края детали. Фиксатором может быть барашковый винт либо иное крепление на выбор мастера.

Независимо от производителя, ручной фрезер с добавлением такого сооружения способен легко обеспечить вырезание простого шипового профиля.

Ещё одно средство для производства шипов – кондуктор. Составляют его основание, упоры и подвижная часть в виде салазок. Приступают к его изготовлению и использованию уже опытные пользователи для очень мелкой и точной работы.

Скрытые возможности

Перечисленный кейс подсобных средств может показаться излишним, когда мастер выполняет фрезером только простейшие операции. Но если взглянуть на этот инструмент под углом его потенциальных возможностей, то перед пользователем возникает целый ряд направлений.

Те работы, которые мастер и не думал, что он может проводить, оказываются вполне доступны – стоит только соорудить несколько вспомогательных конструкций. Словно это не простой ручной фрезер, а координатный станок с ЧПУ.

Оценка статьи:

Источник: https://DrevoGid.com/instrumenty/stanki/prisposobleniya-dlya-frezera.html

Приспособления для ручного фрезера и использование станка + видео

Приспособления для ручного фрезера и сам станок превращают обработку дерева в домашних условиях во вполне профессиональный процесс. Чтобы достичь максимальной эффективности, нужно кое-что знать про этот инструмент! Разберемся вместе.

Ручной электрический фрезер – когда нужен такой инструмент?

Имея в своем распоряжении электрический ручной фрезер, своими руками вы можете без труда наносить пазы на деревянные детали, создавать отверстия различного рода, обрабатывать кромки и раскраивать щиты из дерева. С этим инструментом легко устанавливать фурнитуру на мебель и даже заниматься художественной обработкой материала.

На производстве, как правило, всеми этими задачами занимается громоздкий станок, который для бытового применения явно не подходит, поэтому долгое время перечисленные операции были лишь мечтой домашнего мастера, хотя что-то и удавалось осуществить вручную, используя другие инструменты (пробойники отверстий, стамески и др.) Особенность ручного варианта в том, что такое приспособление имеет малые габариты и сравнительно небольшой вес, а значит, вам не потребуется просторный цех для осуществления ваших планов.

К тому же, часто спектр работ охватывает не только обработку деревянных деталей, некоторым механизмам под силу пластмасса и даже металл.

Конечно, ручной фрезер по металлу обойдется вам дороже, потому что все приспособления для него должны изготавливаться из прочных сплавов, а мотор – обладать повышенной мощностью.

После появления самого инструмента ему сразу же стали расширять функционал посредством дополнительных приспособлений и насадок. Сейчас некоторые ручные фрезерные станки умеют больше, чем промышленные образцы.

Приспособления для ручного фрезера – для чего они пригодятся?

Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно.

Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом.

Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.

Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность.

Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и электрическая дрель, но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка.

Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.

Самостоятельно придется изготовить также приспособление для создания канавок и пазов в телах вращения, например, балясинах или столбах, тогда вам не понадобится токарный станок, который обычно выполняет такую задачу.

Выбор ручного фрезера – как не заблудиться в характеристиках?

При покупке инструмента для собственного пользования следует иметь в виду некоторые особенности выбора. В первую очередь, рассмотрим технические характеристики. Мощность считается самым важным показателем, и чем он больше, тем лучше.

Но с ним же в паре следует смотреть и оборотистость фрезы, если эти параметры не коррелируют, то инструмент не оправдает ваши ожидания. Большая мощность с малыми оборотами не имеет смысла и наоборот.

Важно обратить внимание и на точность работы устройства, погрешности около 0,5 мм вполне достаточно для хорошего качества работы в бытовых условиях.

Ответить на вопрос, как выбрать ручной фрезер хорошего качества по низкой стоимости, довольно сложно. Ни в одной категории товаров это осуществить невозможно, лучше поискать вариант «золотой середины», тогда и цена не сильно «покусает», и материал фрез и приспособлений будет добротный.

Обязательными функциями для качественной и удобной работы являются плавный пуск и регулятор оборотов. Не помешает оценить механизм крепления фрезы и стопорное устройство, тут важна надежность, в первую очередь, для вашей же безопасности.

И совсем идеальным будет выбор ручного фрезера с упорной планкой, регулятором лифта и патрубком для пылесоса.

Остается только поговорить о том, какие же разновидности фрезеров бывают, чтобы не переплатить за лишние возможности, не получив даже искомых. Если вы уже присматривались к витринам с этим инструментом, то обнаружили три основных типа – верхний, для кромок и ламельный.

Первый вариант не самый миниатюрный, но проще осваивается новичками, так как вспомогательные приспособления помогают контролировать положение фрезы относительно детали, снимая часть нагрузки с мастера. Верхний фрезер может быть погружным или неподвижным.

Кромочный станок говорит сам за себя, им преимущественно обрабатывают края или срезают фаски. Ламельный инструмент подойдет для создания всякого рода пазов.

Резьба по дереву ручным фрезером – инструкция для начинающих

Работа ручным фрезером по дереву сначала кажется сложной, потому что трудно представляется процесс управления всей этой конструкцией, однако несколько наших рекомендаций позволят смелее приступить к работе.

Обследуйте место крепления фрезы в вашем станке, чаще всего, для этого служит цанговый патрон, поэтому и обсудим этот вариант. Сначала выбираем необходимую фрезу, она должна соответствовать патрону по диаметру.

Если требуется глубокая обработка, подойдет вариант с удлиненным хвостовиком.

Также имеется возможность заменить сам патрон (в ручных инструментах часто предлагаются варианты диаметром 6 мм и 8 мм), если это необходимо.

Хвостовик вставляется в отверстие патрона и затягивается специальным ключом. Здесь не требуется много силы, можно случайно пережать, что не является нормой для эксплуатации инструмента.

Однако не бойтесь дотянуть до хорошего упора, чтобы фреза не болталась. Затем зажмите фиксатор шпинделя, и механизм готов к работе.

Запустите инструмент, чтобы почувствовать старт и привыкнуть к звуку, ведь иногда именно неожиданность является причиной брака деталей у начинающих.

Резьба по дереву ручным фрезером должна начинаться с установки ограничителя глубины фрезерования. Для этого прикладываем станок к детали с краю, чтобы фреза пока что не соприкасалась с материалом.

Надавите на нее, чтобы она достигла той глубины, на которую вы планируете обработку, и зафиксируйте это положение.

Более точную величину устанавливают с помощью поэтапного ограничителя, шаг его указан в руководстве к инструменту, поверните регулятор на нужное количество степеней.

Определите требуемую скорость по таблице в инструкции, исходя из обрабатываемого материала и размера фрезы.

Желательно начать работу на черновом варианте, чтобы опробовать стиль работы именно вашего механизма, если вы включаете его впервые.

Если вам его тактика знакома, то черновой вариант поможет вам выставить нужные параметры уже непосредственно в режиме работы, именно сейчас необходимо довести до точного значения глубину фрезерования.

Также, если вы еще не пробовали работать на своем инструменте, сравните результаты после хода фрезера от себя и на себя, по часовой стрелке и против. Правильным при обработке детали вокруг считается направление против часовой стрелки, а на плоской стороне – от себя. Далее можно переходить к фрезеровке основной заготовки.

Источник: https://remoskop.ru/ruchnoj-jelektricheskij-frezer-derevu-prisposoblenija-video.html

Приспособления для фрезера по дереву своими руками

Большая часть изготавливаемых элементов предназначается для правильного расположения ручного инструмента в пространства. Кроме этого, приспособления для фрезера по дереву позволяют существенно увеличить точность обработки. Некоторые инструменты изначально поставляются с вспомогательными аксессуарами.

Однако они не являются узкоспециализированной оснасткой, зачастую не подходят под поставленные задачи. Рассмотрим наиболее распространенную оснастку подробнее.

Приспособления для фрезера по дереву своими руками

Параллельный упор

Для выполнения прямых и фигурных резов может использоваться параллельный упор. Это приспособление на сегодняшний день пользуется весьма большой популярностью, входит в поставку многих инструментов. Это приспособление для фрезерования включает в себя несколько конструктивных элементов:

Направляющие, выполнение в виде штанг для ниш, образованных в корпусе фрезера по дереву.
Стопорный винт, применяются для фиксирования устройства в нужной позиции.
Винт, предназначенный для точной промежутка между осью и поверхностью заготовки.
Контактные губки. Они требуются для того, чтобы упор для фрезера базировался на поверхности.

Боковой упор для фрезера применим при проведении самых различных работ. Подготовить его для работы можно следующим образом:

Как ранее было отмечено, в основе приспособления по дереву есть отверстия, предназначенные для размещения штанги. Она вставляется в них и фиксируется в требуемом положении при помощи стопорного винта.
После фиксации устройства стопорный винт немного ослабляется, настроечным проводится смена положения упора.

Зная конструктивные особенности приспособления его можно изготовить своими руками. Для этого понадобятся бруски и металлические элементы, а также винты. В продаже встречается довольно большое количество различных моделей параллельных упоров, которые подбираются непосредственно под особенности фрезера, предназначенного для работы с заготовками из дерева.

Направляющая шина

При обработке дерева важно контролировать положение применяемого инструмента.

Направляющая шина, как и предыдущая оснастка, предназначена для обеспечения перемещения фрезера по строго прямолинейной траектории.

Все фрезерные приспособления по дереву изготавливаются так, чтобы могли применяться при выполнении определенных работ. Отличительными особенностями данного приспособления можно назвать нижеприведенные моменты:

Направляющие для ручного фрезера могут располагаться под любым углом относительно обрабатываемой кромки. За счет этого устройство обеспечивается точное перемещение инструмента в любом направлении в рамках горизонтальной плоскости.
Часто проводится обработка фанеры фрезером с целью получения отверстий, который расположены относительно друг друга с определенным шагом. Рассматриваемая конструкция может иметь дополнительные элементы, которые и позволяют получить отверстия с заданными параметрами.
Для фиксации устройства применяется специальный зажим для фрезерного станка. Если в комплект поставки не входят зажимы, то их можно заменить обычными струбцинами.
Некоторые модели поставляются со специальным адаптером для фрезерного стола.

Направляющая шина для фрезера

Простейшая самодельная конструкция может быть изготовлена из длинного бруса, который будет крепиться на обрабатываемое детали при помощи струбцин. Для того чтобы его было комфортно использовать можно снабдить брус дополнительными боковыми упорами.

Вышеприведенное предложение не всегда комфортно в использовании. Большей популярностью пользуется следующая самодельная конструкция:

Приспособление представлено сочетанием двух досок, которые расположены параллельно относительно друг друга и фанерного листа.
Применяется рассматриваемая конструкция только в том случае, если для фрезерования применяются фрезы одинакового диаметра.
За счет применения двух досок существенно повышается точность обработки и устойчивость шаблона во время фрезерования.

В случае, когда применяются фрезы различного диаметра, целесообразно применять несколько иную конструкцию. Она характеризуется наличием откидной доски, которая крепиться при помощи петель. Назначение этого элемента конструкции заключается в фиксации шаблона. После его фиксации доска откидывается и можно использовать фрезы различного диаметра.

Стоит учитывать, что для крепления самодельных шаблонов практически во всех случаях применяется струбцины.

Именно они обеспечивают надежную фиксацию оснастки. Во время работы приспособление будет прижиматься к поверхности шаблона, за счет чего и обеспечивается точность обработки.

При проведении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, которые позволяют упростить фрезерование круглой поверхности. Примером можно назвать специальный циркуль, изготовить который можно для фрезера своими руками. Основные рекомендации по проведению работы следующие:

Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.

После создания самодельного циркуля его крепят к фрезеру и можно проверить приспособление в работе.

Во время проведения работы кольцо скользит вдоль используемого шаблона, задавая положение фрезера по дереву. Станочные варианты исполнения могут изготавливаться при использовании самых различных материалов.

При этом создаются различные механизмы крепления:

Винтовые.
В виде резьбового отверстия.
При применении специальных усиков.

Стоит учитывать, что применяемые кольца должны иметь диаметр, значение которого приближено к фрезеру. Однако, во время проведения обработки оно не должно касаться кольца, так как это приведет к повреждению режущего инструмента.

Копировальное кольцо для фрезера

Крепление копировального кольца также может проводиться при применении распространенных струбцин. При изготовлении колец применяется сталь, рассчитанная на прикладывание усилия. Мягкие сплавы не применяются по причине того, что они могут деформироваться, и этом приведет к серьезным погрешностям.

Шаблоны для фрезера

Очень большое распространение получили шаблоны. Они изготавливаются для производства конкретных изделий. Именно поэтому довольно большое распространение получил вопрос, как сделать шаблон для фрезера своими руками.

Фрезерный шаблон характеризуется следующими особенностями:

Некоторые варианты исполнения предназначены для фрезерования заготовки по прямолинейному контуру, другие под углом или округлой формы. Очень часто применяется шаблон для фрезерования закругленных углов различного радиуса.
Некоторые модели рассматриваемой оснастки оснащаются кольцами или подшипниками. Они подходят для ручных фрезеров. В случае применения кольца следует учитывать, что он не должен соприкасаться с установленным режущим инструментом во время фрезерования заготовки.
Довольно сложной задачей можно назвать создание пазов необычной формы. В последнее время фрезерование пазов проводится при применении именно рассматриваемой оснастки. К примеру, можно быстро сделать трафарет для резьбы по дереву фрезером или для создания паза, подходящего к дверным петлям.

Шаблоны для фрезера своими руками зачастую изготавливаются из дерева. Этот выбор можно связать с тем, что подобный материал характеризуется высокой степенью обрабатываемости. Именно поэтому узоры на дереве ручным фрезером получить намного проще, так как шаблон будет полностью повторять геометрию.

В продаже можно встретить самые различные шаблоны, к примеру, ласточкин хвост. Однако, практически все мастера сталкиваются с тем, что приходится создавать подобное изделие своими руками при изготовлении уникальных деталей для мебели или других изделий.

Насадки по дереву

В зависимости от сложности проводимой работы оснастка фрезера по дереву может существенно отличаться. Примером назовем случай, когда стоит задача по фрезерованию пазов на узких поверхностях. Стандартные приспособления для фрезерных станков в этом случае могут быть менее эффективными, и тогда используются специальные насадки.

Насадки для фрезера по дереву

К ключевым особенностям применяемых насадок отнесем нижеприведенные моменты:

Фрезы для ручных фрезеров при применении специальных насадок будут проводить обработку в строго ограниченной области. Именно поэтому есть возможность существенно повысить качество получаемых пазов.
Конструкция представлена основанием, которое может иметь самую различную форму.
На основании устанавливается два штыря. Именно они обеспечивают прямолинейное движение фрезы во время обработки заготовки.

Рассматривая насадки, предназначенные для обработки дерева следует учитывать, что основное требование, предъявляемое к их конструкции, заключается в расположении направляющих штырей на одной линии с центром применяемой фрезы. При выполнении этого условия паз будет располагаться строго по центру торцевой поверхности.

Стол для фрезера своими руками

Однако, некоторые варианты исполнения сложны в изготовлении, а от их точности исполнения во много зависит качество обработки. Именно поэтому некоторые изделия лучше изготовить самостоятельно, другие приобрести в специализирован магазине.

В последнее время все чаще встречаются универсальные конструкции, которые обходятся дороже, но подходят для применения при обработке самых различных изделий.

Источник: https://stankiexpert.ru/tehnologicheskaya-osnastka/prisposobleniya/prisposobleniya-dlya-frezera-po-derevu.html

Приспособление для фрезера по дереву своими руками: для ручного фрезерования, шипорезное, чертежи, самодельная оснастка

Фрезер считается необходимым устройством для людей, которые занимаются изготовлением предметов мебели своими руками. Для прорезания заготовок из древесины инструмент с набором фрез может не сработать без дополнительной оснастки. Приспособления, помогающие удерживать инструмент и делать фигурные вырезы, приобретается в магазине, либо изготавливается своими руками.

Параллельный упор

Это устройство используется для создания фигурных или ровных прорезей. Параллельный упор считается распространённым предметом, который включается в стандартный комплект к большинству устройств. В его конструкции включены следующие детали:

Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
Контактные губы. Они помогают получить упор для фрезера на поверхности материала.

Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:

На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.

Если знать все конструктивные элементы и способ работы, то параллельный упор создают своими руками. Для его производства пригодятся детали из металла, бруски, а также несколько винтов. В магазинах продаётся огромное число видов параллельных упоров. Подбирают их в соответствии с особенностями фрезера, используемого для фрезерования древесины.

Пример чертежа упора:

Направляющая шина

Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве.
С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.
В качестве характерных черт этого устройства выделяются следующие моменты:

Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности.
Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.
Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга.
Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.
Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.

Для создания направляющей шины своими руками применяют длинный брус, закреплённый на болванках с использованием струбцин. Для комфортного применения приспособление дополняют боковыми упорами.

В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления.

Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера.

Наличие двух досок позволяет создать точное и устойчивое приспособление.

Если же применяются фрезы разного размера, то вид направляющей шины немного меняется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами разного размера.

Струбцины же позволят надёжно закрепить оснастку. Во время кручения фрезер сможет крепко прижаться к подготовленному материалу, что обеспечит большую точность резки.

Фрезерование окружностей

Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.
К примеру, часто применяется циркуль, который можно создать своими руками.
Делается это приспособление по следующей схеме:

Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см.
Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера.
Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
По серединной полосе насквозь прорезается паз. Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Правильная фрезеровка ручным фрезером по дереву

Важно! Вместо циркуля применяют параллельный упор, закреплённый в пазу на подошве. В него вкручивают шуруп со втулкой такого же размера, как и отверстие, а диаметр регулируют упором.

Копировальное кольцо

Копировальные кольца – устройства, используемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая необходимое положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Диаметр кольца примерно соответствует аналогичному показателю фрезера. Для изготовления устройства применяется сталь, способная выдерживать большие нагрузки. Гибкие металлы не используются, поскольку они быстро деформируются.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В обратной ситуации режущий инструмент повредится и скоро выйдет из строя.

Использование копировальных шаблонов и колец

Шаблоны предназначены для производства конкретных видов изделий. Они помогают сделать форму готовых предметов более точной и ровной. Готовые шаблоны, которые можно приобрести в магазине, обладают следующими характеристиками:

Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Для изготовления шаблонов в бытовых условиях используют деревянные заготовки. Делается это из-за того, что древесина легко поддаётся обработке, поэтому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его способности точно повторять геометрию предмета.

Для изготовления шаблона своими руками кусок древесины помещают под фрезер и после нанесения разметки вырезают причудливые формы. Для использования в работе шаблон прикрепляется к болванкам двусторонним скотчем и прижимается струбцинами. Особенно удобно при помощи самодельных шаблонов обрезать не весь край материала, а только его углы.

Шипорезное приспособление

О том, что это такое и как им пользоваться вы можете посмотреть на видео:

На этом видео автор канала рассказывает, как сделать своими руками:

Пылеудаление

В качестве готовых приспособлений в магазинах продаются технические пылесосы. Они присоединяются к устройству при помощи адаптера и шланга. Профессиональные модели не мешают обработке материалов, не закрывают доступ к разметке. Зато стоят они весьма дорого, поэтому многие мастера стремятся справиться своими руками.

Его подводят к фрезеру с использованием дополнительного шланга, а внутрь устанавливают сетку, которая и будет собирать мусор и пыль.

Такое приспособление, изготовленное своими руками, позволит избавиться даже от крупного древесного мусора и строительной пыли.

Насадки по дереву

Тип конкретной задачи и форма, которая требуется при её выполнении значительно влияет на оснастку, применяемую для ручного фрезера. Иногда требуется создание пазов на узких деталях, а для такой работы стандартны насадки не подойдут. В такой ситуации придётся использовать дополнительную оснастку, или сделать её своими руками.

В качестве отличительных особенностей дополнительных насадок выделяются следующие факторы:

Применение специализированной оснастки на фрезы позволяет ограничить область применения инструмента. Это позволяет значительно улучшить качество готового результата (пазов).
Конструкция состоит главным образом из основания, которое способно обладать любой, даже самой причудливой формой.
На основании закрепляются два штыря, которые и ограничивают движение фрезера по поверхности. Благодаря им линии получаются прямолинейными

При производстве такой насадки своими руками нужно знать некоторые тонкости. Направляющие штыри должны быть расположены на одной полосе с центром фрезы, применяемой в устройстве. Только тогда разрешается проделать паз, расположенный прямо по центру торца материала.

Важно! Одни насадки просты в изготовлении, но другие имеют фигурную сложную форму, поэтому их легче приобрести, чем создать своими руками. Всё чаще в магазинах можно найти универсальную оснастку, которую применяют для создания различных предметов.

Специальные комплекты

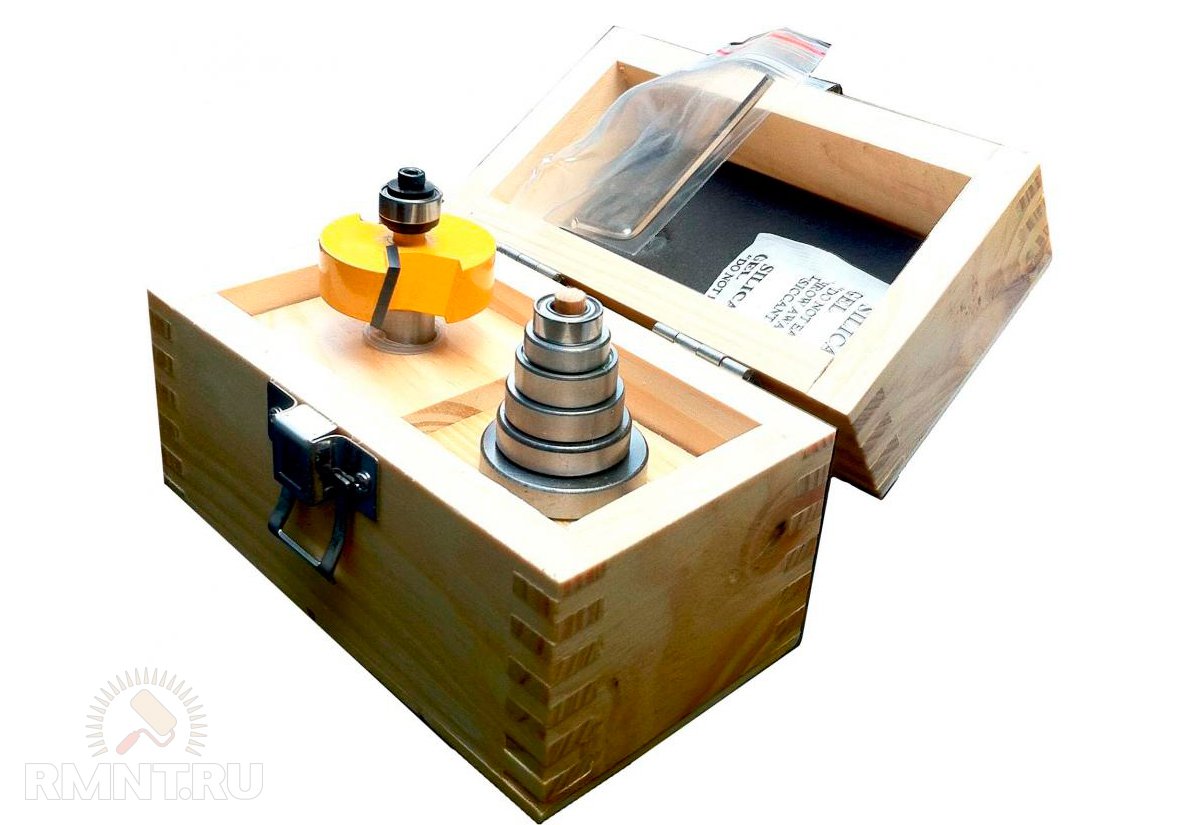

Также в продаже имеются целые наборы для выполнения определённого вида задач. К примеру, часто можно встретить комплект, используемый для врезания петель. Приспособление делается в виде шаблона с дополнительными крепёжными элементами. Они способны надёжно зафиксировать фрезер на торце двери.

Аналогичную модель можно создать и дома своими руками. Обычно у любого узкоспециализированного мастера есть свой индивидуальный набор для работы.

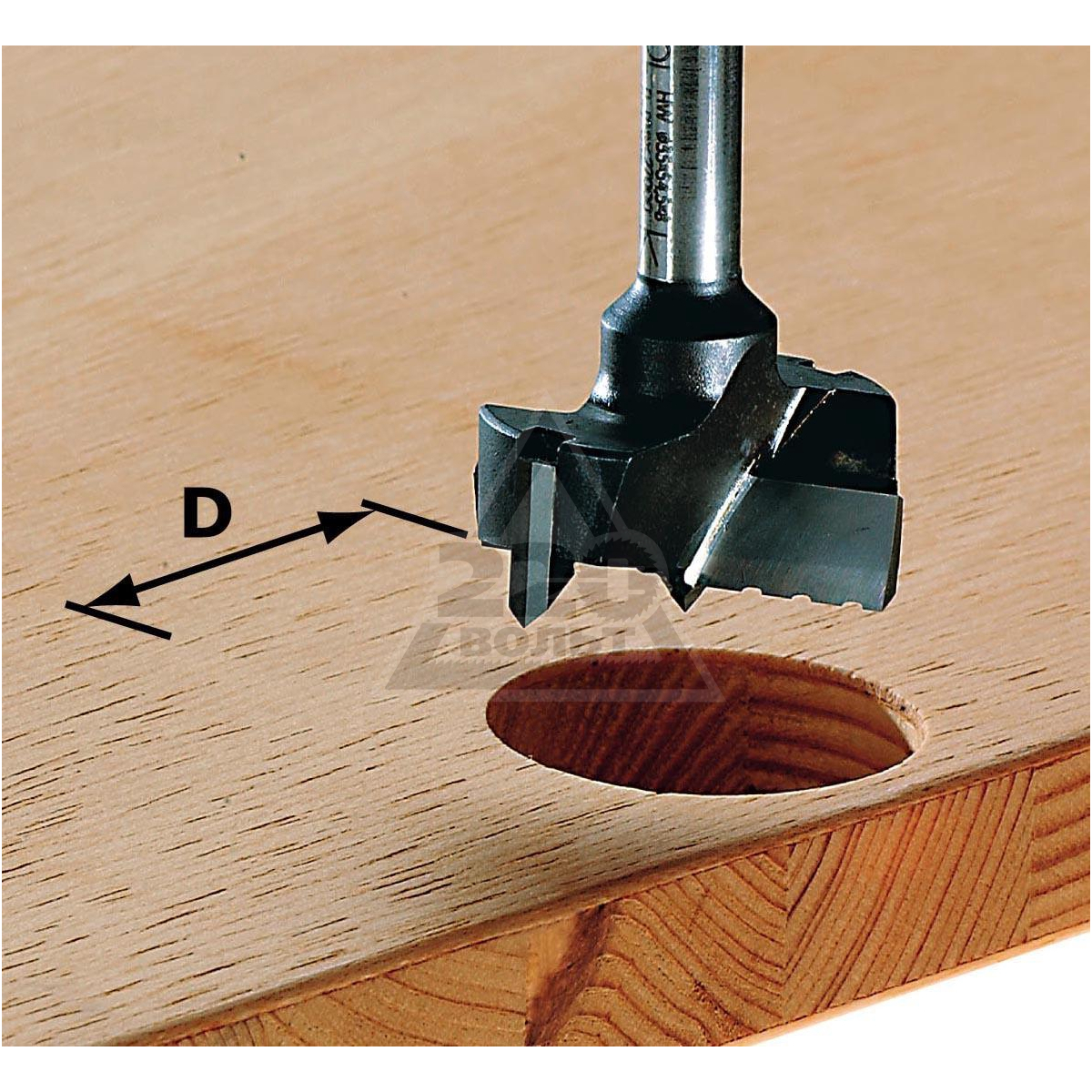

Фрезы для врезки петель

В бытовых условиях можно вообще обойтись без специального шаблона при производстве ниши для петель или пазов для замка.

Вместо этого можно поставить на штанги второй параллельный упор, что позволит закрепить фрезер на торце двери.

Метод не такой комфортный, как профессиональный шаблон для петель, и не подойдёт при потоковом изготовлении. Зато при его применении отлично можно сэкономить на разовой работе.

Набор фрез для переплета

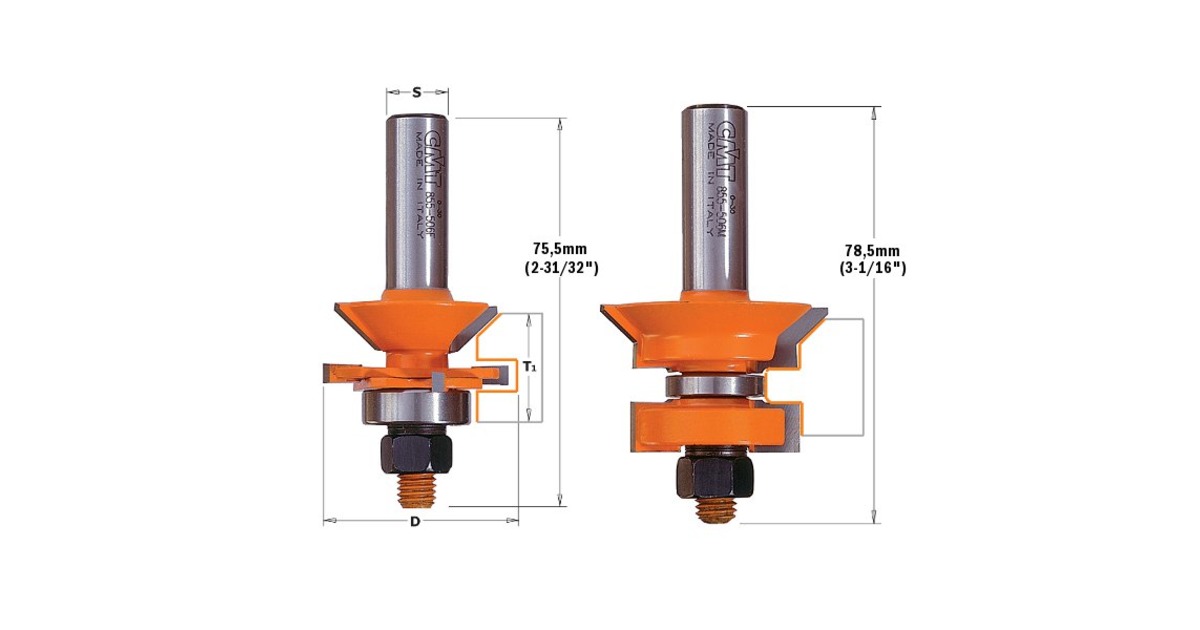

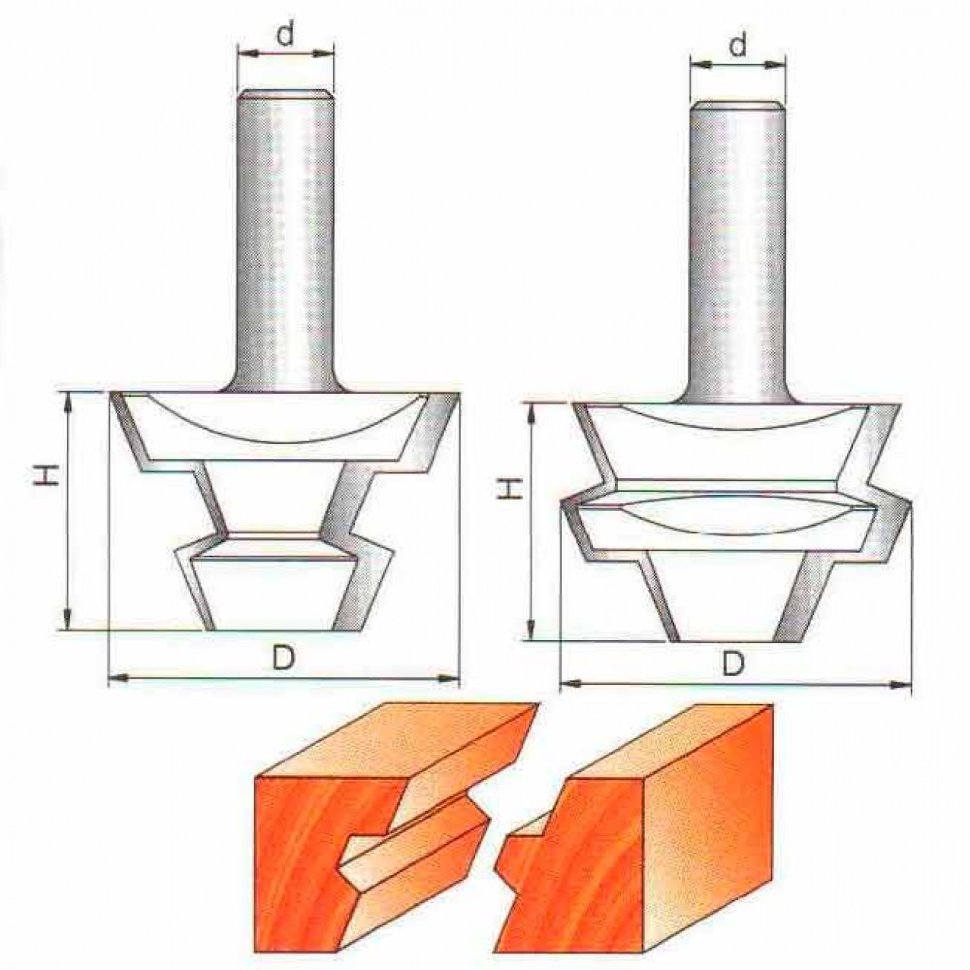

В продаже имеются и фрезы, которые работают только в комплекте, а по одиночке они бесполезны. При покупке такого набора следует учитывать, что заточка на всех насадках выполняется синхронизировано. Поэтому они надежно дополняют друг друга при работе.

К примеру, при использовании комплекта фрез для переплёта можно создать надёжное соединение без щелей. Ещё более универсальным такой набор делает возможность использовать наборные фрезы. Для них на одной оси закрепляют несколько насадок, скомбинировав их расположение. Сделать своими руками такой комплект вряд ли получится, поэтому лучше приобрести его в магазине.

Пригодится такая возможность людям, работающим в квартире и не имеющим лишнего свободного пространства.

С использованием дополнительных приспособлений можно создать мастерскую на балконе, только нельзя забывать о необходимости отведения мусора и пыли.

Источник: https://2lzz.ru/elektroinstrument/frezer/prisposobleniya

Приспособления для фрезера по дереву своими руками

Существенно расширить функциональность фрезерного оборудования можно при применении специальных приспособлений. Серийные аксессуары, которые можно встретить в продаже, обходятся достаточно дорого. Именно поэтому многие мастера решают изготовить приспособления для фрезера по дереву своими руками. Большая часть изготавливаемых элементов предназначается для правильного расположения ручного инструмента в пространства. Кроме этого, приспособления для фрезера по дереву позволяют существенно увеличить точность обработки. Некоторые инструменты изначально поставляются с вспомогательными аксессуарами. Однако они не являются узкоспециализированной оснасткой, зачастую не подходят под поставленные задачи. Рассмотрим наиболее распространенную оснастку подробнее.

Приспособления для фрезера по дереву своими руками

Параллельный упор

Направляющие, выполнение в виде штанг для ниш, образованных в корпусе фрезера по дереву.
Стопорный винт, применяются для фиксирования устройства в нужной позиции.
Винт, предназначенный для точной промежутка между осью и поверхностью заготовки.
Контактные губки. Они требуются для того, чтобы упор для фрезера базировался на поверхности.

Как ранее было отмечено, в основе приспособления по дереву есть отверстия, предназначенные для размещения штанги. Она вставляется в них и фиксируется в требуемом положении при помощи стопорного винта.
После фиксации устройства стопорный винт немного ослабляется, настроечным проводится смена положения упора.

Направляющая шина

При обработке дерева важно контролировать положение применяемого инструмента. Направляющая шина, как и предыдущая оснастка, предназначена для обеспечения перемещения фрезера по строго прямолинейной траектории. Все фрезерные приспособления по дереву изготавливаются так, чтобы могли применяться при выполнении определенных работ. Отличительными особенностями данного приспособления можно назвать нижеприведенные моменты:

Направляющие для ручного фрезера могут располагаться под любым углом относительно обрабатываемой кромки. За счет этого устройство обеспечивается точное перемещение инструмента в любом направлении в рамках горизонтальной плоскости.
Часто проводится обработка фанеры фрезером с целью получения отверстий, который расположены относительно друг друга с определенным шагом. Рассматриваемая конструкция может иметь дополнительные элементы, которые и позволяют получить отверстия с заданными параметрами.
Для фиксации устройства применяется специальный зажим для фрезерного станка. Если в комплект поставки не входят зажимы, то их можно заменить обычными струбцинами.
Некоторые модели поставляются со специальным адаптером для фрезерного стола.

Направляющая шина для фрезера

Приспособление представлено сочетанием двух досок, которые расположены параллельно относительно друг друга и фанерного листа.
Применяется рассматриваемая конструкция только в том случае, если для фрезерования применяются фрезы одинакового диаметра.
За счет применения двух досок существенно повышается точность обработки и устойчивость шаблона во время фрезерования.

Стоит учитывать, что для крепления самодельных шаблонов практически во всех случаях применяется струбцины.

Циркуль для фрезера

Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.

После создания самодельного циркуля его крепят к фрезеру и можно проверить приспособление в работе.

Копировальное кольцо

Самые различные приспособления для ручного фрезера позволяют существенно упростить процесс обработки различных заготовок. Копировальное кольцо для фрезера – своеобразное изделие, выступающее в качестве бортика. Во время проведения работы кольцо скользит вдоль используемого шаблона, задавая положение фрезера по дереву. Станочные варианты исполнения могут изготавливаться при использовании самых различных материалов. При этом создаются различные механизмы крепления:

Винтовые.
В виде резьбового отверстия.
При применении специальных усиков.

Копировальное кольцо для фрезера

Шаблоны для фрезера

Фрезерный шаблон характеризуется следующими особенностями:

Некоторые варианты исполнения предназначены для фрезерования заготовки по прямолинейному контуру, другие под углом или округлой формы. Очень часто применяется шаблон для фрезерования закругленных углов различного радиуса.
Некоторые модели рассматриваемой оснастки оснащаются кольцами или подшипниками. Они подходят для ручных фрезеров. В случае применения кольца следует учитывать, что он не должен соприкасаться с установленным режущим инструментом во время фрезерования заготовки.
Довольно сложной задачей можно назвать создание пазов необычной формы. В последнее время фрезерование пазов проводится при применении именно рассматриваемой оснастки. К примеру, можно быстро сделать трафарет для резьбы по дереву фрезером или для создания паза, подходящего к дверным петлям.

Насадки по дереву

Насадки для фрезера по дереву

К ключевым особенностям применяемых насадок отнесем нижеприведенные моменты:

Фрезы для ручных фрезеров при применении специальных насадок будут проводить обработку в строго ограниченной области. Именно поэтому есть возможность существенно повысить качество получаемых пазов.
Конструкция представлена основанием, которое может иметь самую различную форму.
На основании устанавливается два штыря. Именно они обеспечивают прямолинейное движение фрезы во время обработки заготовки.

Стол для фрезера своими руками

В заключение отметим, что конструкция большей части оснастки довольно проста, и поэтому ее можно изготовить своими руками при затрачивании небольшого количества средств и времени. Однако, некоторые варианты исполнения сложны в изготовлении, а от их точности исполнения во много зависит качество обработки. Именно поэтому некоторые изделия лучше изготовить самостоятельно, другие приобрести в специализирован магазине. В последнее время все чаще встречаются универсальные конструкции, которые обходятся дороже, но подходят для применения при обработке самых различных изделий.

Ручной фрезер по дереву, приспособления для ручного фрезера

Ручной фрезер по дереву по праву считается одним из самых востребованных инструментов домашнего мастера. Причем смысловой упор мы здесь подчеркнуто сделаем на слове «мастер». Как правило, вопрос о его приобретении становится тогда, когда исчерпаны возможности другого ручного инструмента по обработке древесины, включительно с электрическими его собратьями.

А между тем, возможности ручного фрезера по дереву, даже при самом примитивном его применении, впечатляют. Даже самые простые модели позволяют выполнить огромное количество видов работ. Но прежде, поговорим об их основных технических характеристиках и конструктивных особенностях, чтобы помочь вам сориентироваться в выборе инструмента.

Основные технические различия и выбор фрезера для домашних работ

Очевидно, что любой электрический инструмент в первую очередь будет отличаться друг от друга мощностью. Не вдаваясь в ненужные для данной статьи подробности, скажем, что инструмент от 1000 Вт и выше уже можно отнести к разряду полупрофессиональных или профессиональных, что в быту может пригодиться очень редко. Такие устройства могут весить больше 6 кг, их мощность достигает 2,3 кВт.

Существуют также специализированные фрезеры (кромочные, штанговые, для определенных видов материалов), с заданными параметрами для производства узконаправленных операций. Но нас – домашних мастеров, в первую очередь должен заинтересовать более универсальный инструмент. Таковым является погружной подвижный штанговый фрезер. Будет неплохо, если он имеет плавную или пошаговую регулировку скорости и работает с фрезами диаметром не менее 8 мм.

Такие аппараты предназначены для выполнения универсального набора работ:

профилирование кромки;
выборка четверти;
изготовление шипов и пазов, шлицов, фальцев;
получение отверстий различной конфигурации;
подготовка посадочных мест для мебельной и иной фурнитуры;
художественная обработка древесины, в том числе пространственная.

А если их снабдить определенным набором приспособлений для ручного фрезера, большинство из которых вы сможете изготовить своими руками в домашней мастерской, то этот, и так не маленький список профильных работ сможет радикально увеличиться.

Об этом мы постараемся кратко, но содержательно, рассказать вам в этой статье. Но сначала рассмотрим основные узлы инструмента:

Голова фрезера конструктивно значительно проще, чем аналогичный узел у большинства электроинструментов. Собственно – это электродвигатель с цанговым зажимом для фрез. Иногда с регулятором оборотов. Отсутствие всяких редукторов и передач делает ее очень надежным узлом инструмента.
Подошва фрезера – она же его опорная площадка изготавливается из штампованного металла, отливается из алюминиевого сплава или качественного пластика. Первый вариант самый недорогой, но лучше не пожалеть денег на другие. От ее основательности и точности исполнения зависит точность и качество всех видов работ выполняемых фрезером. На ней крепятся все упоры и направляющие, расположены места креплений различных приспособлений. В том числе и штангового механизма.
Штанговый механизм – главный функциональный узел фрезера. Он регулирует глубину погружения фрезы. От точности и надежности его исполнения зависит не только удобство работы, но и долговечность фрезера. Это наиболее изнашиваемый узел, он требует регулярного ухода и смазки.

Несколько практических советов при выборе фрезера:

не гонитесь за большой мощностью, но не берите откровенно слабый инструмент, нормальный диапазон мощности домашнего фрезера 800 – 1300 Вт;
обратите внимание на реальную глубину погружения фрезы – это определит максимальную глубину паза, который можно будет получить при помощи данного инструмента;
лучший зажим для фрез – конусная цанга;
лучший выключатель – с фиксирующей кнопкой;
длина шнура питания не должна быть маленькой;
отсутствие люфтов и плавность работы штангового механизма – залог долговечности инструмента.

И еще один немаловажный фактор, который мы специально вынесли из перечня советов в отдельное предложение. Это наличие хорошей ремонтной базы для инструментов данного производителя в вашем регионе.

Простейшие приспособления для ручного фрезера

Для расширения возможностей и удобства работы ручным фрезером существует достаточно большое количество несложных приспособлений. Иногда они идут в комплекте с фрезером, некоторые являются конструктивными особенностями того или иного типа инструмента. И в первую очередь это параллельный упор, идущий в комплекте почти со всеми ручными фрезерами, но и в первую очередь дорабатываемым домашними умельцами под конкретные виды работ.

Самым простым, чаще всего изготавливаемым приспособлением, является накладка на подошву круглой формы. Большинство фрезеров имеют две параллельные кромки, упрощающие конструкцию упоров для обработки прямолинейных заготовок, что при работе с накладными шаблонами требует четкого позиционирования инструмента. Несложная круглая накладка на подошву позволит эту процедуру сделать абсолютно простой.

При ее использовании важно выставить верхний шаблон на расстоянии от края накладки до режущей кромки фрезы и нужную глубину погружения.

Следующим по частоте изготовления своими руками является приспособление для фрезерования окружностей. Правда, это можно достичь и с применением предыдущего приспособления, но только при наличии заранее изготовленного шаблона, Но, лучше все же, один раз потратить время на универсальный инструментарий и пользоваться им долгие годы.

Из первого и второго фото понятен принцип работы данного устройства, а конструктивных подходов к его реализации множество. Все это вариации на тему циркуля. Можно делать отдельное приспособление, а можно использовать, к примеру, штанги параллельного упора вашего фрезера.

К разряду простейших приспособлений для фрезера можно отнести приспособление, часто называемое лыжами.

Оно позволяет отчасти заменить рейсмус или произвести шлифовку изделия. Главное, чтобы была обеспечена жесткость конструкции.

Согласитесь, что приспособление с упорами, показанные на фото ниже радикально упрощает процедуру получения глубоких выборок в узком материале, таких как пазы для врезки замков и защелок,

а приспособление для получения параллельных пазов столь же не сложно в изготовлении, сколь так же упрощает этот вид работ.

Тем более что они оба могут быть изготовлены на одной платформе – накладке на подошву. В этом перечне также достойное место займут шаблоны для однотипных фрезерных работ, используемые в сочетании с фрезами, оснащенными упорными подшипниками.

И здесь самое время несколько слов сказать о фрезах.

Фрезы для ручных фрезеров по дереву

Универсальность данного инструмента в первую очередь достигается за счет разнообразия оснастки – фрез. Поэтому, не уделить им чуточку внимания, мы не имеем права.

Конструктивно фрезы бывают:

монолитными;
сборными;
со сменными лезвиями.

А по разновидностям выполняемых работ они имеют значительно большие различия. Мы упомянем об основных из них:

пазовые – для изготовления пазов разной формы;

профильные фрезы с опорным подшипником или без;

галтельные фрезы – служат для получения U-образных выемок на детали различной глубины и конфигурации;

фальцевые и кромочные, иногда совмещающие в себе обе функции – для обработки краев изделия;

комбинированные.

Высокотехнологичные приспособления для ручного фрезера

И даже среди них есть приспособления собранные своими руками, позволяющие без особых трудозатрат значительно расширить перечень выполняемых фрезером работ или значительно упростить их проведение.

На таком незамысловатом устройстве легко обрабатывать кромки погонажных деталей. А если его слегка модернизировать, то и выбирать глубокие пазы, ограниченные по длине. Вы можете сразу изготовить более универсальный станок для выполнения множества функций, а можете обойтись более простой конструкцией со строго заданным перечнем вспомогательных функций, либо даже призванным унифицировать лишь одну операцию.

Есть также готовые промышленные образцы приспособлений для более точной и комфортной работы ручным фрезером по дереву с функцией ограничения перемещения инструмента в горизонтальной плоскости.

При желании такое приспособление можно изготовить своими руками, использовав мебельные направляющие помощнее. Оно будет незаменимо в некоторых видах фрезерных работ, особенно при выборке четвертей и пазов в крупногабаритных деталях, таких как элементы каркасного дома, деревянные малые архитектурные формы прочее. Часто для подобных видов работ домашние мастера изготавливают упрощенные формы такого приспособления.

Более сложным видом приспособления для ручного фрезера есть министанок для получения круглых форм. Но если у вас нет доступа к полноценному токарному станку, а вам необходимо изготовить не только полтора десятка балясин для лестницы, но и оградить балкон или террасу, то изготовление подобного устройства окупится с лихвой. Тем более что, использовав галтельную фрезу с интересным профилем, рассчитав промежутки по зубьям оборотной шестерни, в этом приспособлении также легко получить фигурные продольные пазы.

Ну, или на худой конец, сконструируйте что-то похожее на приспособление, изображенное на следующее фото. Здесь главное – идея – получение круглого погонажа при помощи ручного фрезера, а ее воплощение достаточно многовариантно. Кстати, если придумаете свою конструкцию – предлагайте, обсудим и поделимся ею с посетителями нашего сайта.

И напоследок можем предложить вашему вниманию два самых высокотехнологичных приспособления для фрезера. Они предназначены для изготовления серии изделий по шаблону. Первое имеет 2 степени свободы и позволяет копировать деталь в одной плоскости.

Второе же ею не ограничивается.

Понятно, что для получения точной копии объемной модели, придется ее в процессе работы поворачивать и многократно взаимно позиционировать с ней заготовку, но для людей творческих – это не самая невыполнимая задача. Понятно, что при самостоятельном изготовлении подобного приспособления вы предусмотрите крепление именно для своего фрезера и скорректируете прочность конструкции под его вес. Но результат работы того стоит.

Еще проще объемное копирование происходит по барельефным моделям. При создании приспособления для него важно обеспечить плавное и свободное перемещение фрезера в трех плоскостях и жесткость связи от копира до кончика пальчиковой фрезы.

А для изготовления каннелюр на деревянной колонне вовсе не обязательно использовать токарный станок, есть варианты попроще, но неизменной остается одна составляющая процесса – ручной фрезер для работ по дереву.

Остается добавить, что не только по дереву. Этот чудо-инструмент с легкостью справляется с большинством видов пластмасс и даже алюминием.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

для ручного фрезерования, шипорезное, чертежи, самодельная оснастка

На чтение 9 мин. Опубликовано 13.12.2018

Параллельный упор

Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
Контактные губы. Они помогают получить упор для фрезера на поверхности материала.

Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:

На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.

Пример чертежа упора:

Направляющая шина

Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве.

С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.

В качестве характерных черт этого устройства выделяются следующие моменты:

Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности. Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.
Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга. Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.
Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.

В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления. Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера. Наличие двух досок позволяет создать точное и устойчивое приспособление.

Фрезерование окружностей

Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.

К примеру, часто применяется циркуль, который можно создать своими руками.

Делается это приспособление по следующей схеме:

Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см. Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера.
Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
По серединной полосе насквозь прорезается паз. Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Важно! Вместо циркуля применяют параллельный упор, закреплённый в пазу на подошве. В него вкручивают шуруп со втулкой такого же размера, как и отверстие, а диаметр регулируют упором.

Копировальное кольцо

Копировальные кольца – устройства, используемые в качестве бортов.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Использование копировальных шаблонов и колец

Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Шипорезное приспособление

О том, что это такое и как им пользоваться вы можете посмотреть на видео:

На этом видео автор канала рассказывает, как сделать своими руками:

Пылеудаление

В кустарных условиях же обойтись без отсасывающего приспособления очень трудно. Поэтому для фрезера приспосабливается обычный пылесос. Между ним и фрезером устанавливается специальный бак, который плотно закрывается. Его подводят к фрезеру с использованием дополнительного шланга, а внутрь устанавливают сетку, которая и будет собирать мусор и пыль. Такое приспособление, изготовленное своими руками, позволит избавиться даже от крупного древесного мусора и строительной пыли.

Насадки по дереву

В качестве отличительных особенностей дополнительных насадок выделяются следующие факторы:

Применение специализированной оснастки на фрезы позволяет ограничить область применения инструмента. Это позволяет значительно улучшить качество готового результата (пазов).
Конструкция состоит главным образом из основания, которое способно обладать любой, даже самой причудливой формой.
На основании закрепляются два штыря, которые и ограничивают движение фрезера по поверхности. Благодаря им линии получаются прямолинейными

Важно! Одни насадки просты в изготовлении, но другие имеют фигурную сложную форму, поэтому их легче приобрести, чем создать своими руками. Всё чаще в магазинах можно найти универсальную оснастку, которую применяют для создания различных предметов.

Специальные комплекты

Фрезы для врезки петель

В бытовых условиях можно вообще обойтись без специального шаблона при производстве ниши для петель или пазов для замка. Вместо этого можно поставить на штанги второй параллельный упор, что позволит закрепить фрезер на торце двери. Метод не такой комфортный, как профессиональный шаблон для петель, и не подойдёт при потоковом изготовлении. Зато при его применении отлично можно сэкономить на разовой работе.

Набор фрез для переплета

Приспособления для фрезера и комплекты насадок легко приобрести в магазине, но можно сделать их и своими руками. С их помощью выполняют различные операции без использования фрезеровочного станка. Пригодится такая возможность людям, работающим в квартире и не имеющим лишнего свободного пространства. С использованием дополнительных приспособлений можно создать мастерскую на балконе, только нельзя забывать о необходимости отведения мусора и пыли.

стол, шипорезка, копировальная втулка, направляющие

Применение различных приспособлений для ручного фрезера значительно расширяет возможности данного агрегата, а также повышает комфортность и безопасность при работе с ним. В продаже существуют уже готовые модели устройств, предназначенных для использования в паре с фрезером, но, как правило, они стоят дорого. Поэтому многие мастера предпочитают сделать приспособления для данного агрегата своими руками.

Стол для ручного фрезера

Если закрепить ручной фрезер особым способом под столом, то получится универсальный столярный станок, позволяющий производить точную и быструю обработку длинных и коротких заготовок из дерева. Чтобы изготовить стол для фрезера своими руками, сначала нужно подготовить необходимые детали для сборки всей конструкции. На рисунке ниже показана карта раскроя, на которой расположены все детали будущего фрезерного стола. Вырезаются они с помощью циркулярки или форматно-раскроечного станка.

Приспособление можно изготовить из фанеры, ЛДСП или МДФ. На карте раскроя указана толщина материала 19 мм, но это не обязательное условие. Стол также можно собрать из плит толщиной 16 или 18 мм. Конечно же, для изготовления столешницы лучше использовать ламинированные или покрытые пластиком листовые материалы, которые будут позволять легко скользить заготовке по поверхности.

Также следует учесть, что данный самодельный столик предназначен для установки на козлы. Если вам нужен настольный вариант, то царги (5) нужно делать намного шире, чем 150 мм. Их ширина должна быть немного большей, чем высота аппарата, чтобы он мог разместиться под столешницей.

Если детали стола будут выпилены из фанеры или МДФ, то их торцы следует отшлифовать. Торцы деталей, изготовленных из ЛДСП, потребуется покрыть меламиновой кромкой, используя обыкновенный утюг.

Изготовление столешницы

Установка фрезера в стол может производиться как с использованием монтажной планки, так и без нее. Подготовка столешницы для прямого крепления к ней агрегата происходит следующим образом.

Поскольку основная плита имеет длину 900 мм, то ее центр будет находиться в 450 мм от края. Поставьте в этом месте точку и с помощью угольника проведите линию.
Отсоедините от подошвы аппарата накладку из пластика.
Найдите середину среза на накладке и проведите линию через центр подошвы, используя угольник.
Расположите накладку на центральную линию основной плиты так, чтобы с ней совпал центр подошвы, и отметьте карандашом центр будущего отверстия в столешнице.
Далее, следует сделать разметку под монтажные винты.
Просверлите отверстия, через которые агрегат будет крепиться к столу. Обязательно раззенкуйте их, чтобы шляпки винтов были немного углублены в столешницу.
Просверлите центральное отверстие диаметром 38 мм.
На следующем этапе следует сделать параллельный упор. С помощью электролобзика или фрезера проделайте полукруглые вырезы на передней стенке упора, а также на его основании.
Прикрутите косынки к упорам. Ниже предоставлен чертеж, на котором указаны все отступы для размещения косынок.
К нижней части столешницы прикрутите соединительные планки.
Соберите фрезерный станок, используя схему, предоставленную ниже.

Крепление агрегата с помощью монтажной пластины

При установке аппарата на основную плиту ее толщина значительно уменьшает вылет фрезы. Поэтому для установки агрегата на толстые столешницы принято использовать более тонкие монтажные пластины из прочных материалов (стали, дюралюминия, поликарбоната, гетинакса или стеклотекстолита). Изготавливается пластина следующим образом.

Из листа, например, текстолита, вырежьте квадратную заготовку 300 х 300 мм.
Сверху пластины закрепите пластмассовую накладку, снятую с подошвы фрезера.
Подберите сверло, соответствующее диаметру крепежных винтов, и просверлите в пластине отверстия, используя пластиковую накладку в качестве шаблона.
Уложите пластину на столешницу и обведите ее карандашом. После этого внутри полученного контура нарисуйте квадрат со срезанными углами, как показано на следующем рисунке.
Эту фигуру со скошенными углами необходимо вырезать лобзиком, предварительно просверлив в ней отверстие для входа пилы.
После вырезания внутренней части вокруг внешнего контура следует закрепить планки, используя струбцины. Они будут служить шаблоном для обкаточной фрезы. Толщина планок должна быть достаточной для того, чтобы при установке глубины обработки упорный подшипник фрезы находился в зоне кромки направляющих.
Для фрезеровки углубления закрепите в цанге агрегата обкаточную фрезу с верхним подшипником.
Установите глубину обработки. Она должна равняться толщине пластины, предназначенной для монтажа агрегата.
Профрезеруйте данный участок столешницы по установленному шаблону в несколько проходов.
Уложите пластину в проделанное углубление. Она должна быть заподлицо с поверхностью основной плиты. Если пластина немного выступает, то прибавьте еще немного глубины погружения с помощью микрометрического винта и сделайте повторный проход фрезой.
По углам выборки разметьте и просверлите отверстия для крепежа пластины.
Уложите монтажную пластину в подготовленное посадочное место и, придерживая ее, переверните столешницу. После чего просверлите в пластине отверстия под крепеж. Чтобы спрятать шляпки болтов, прозенкуйте отверстия на лицевой стороне накладки.
Также все отверстия с обратной стороны столешницы, предназначенные для закрепления пластины, следует расширить под посадку самоконтрящихся гаек сверлом с диаметром 11 мм. Гайки нужно посадить в полученные отверстия на эпоксидный клей (для выравнивания можно вкрутить в них болты).

Усовершенствование упора

Параллельный упор можно доработать, чтобы настройка фрезерного стола происходила более удобно и быстро: для этого нужно врезать в столешницу С-образные направляющие. Профиль может быть из алюминия. Для врезки используется прямая пазовая фреза. Профиль укладывается в подготовленный паз и прикручивается шурупами.

Далее, следует подобрать болты с шестигранной шляпкой такого размера, чтобы она могла входить в С-образный профиль и не проворачиваться в нем. Просверлите 2 отверстия в основании параллельного упора, соответствующие диаметру болта.

Также следует врезать С-образный профиль и в переднюю планку упора для закрепления на ней различных прижимов и защитных кожухов.

Прикручивается упор к столешнице с помощью гаек-барашков.

На задней стороне упора можно сделать камеру для подключения пылесоса. Для этого достаточно вырезать из фанеры квадрат, просверлить в нем отверстие под патрубок пылесоса и прикрутить получившуюся крышку к косынкам.

Также к упору можно добавить предохранительный щиток, изготовленный из МДФ или ЛДСП и небольшого прямоугольника из оргстекла. Для выборки пазов можно использовать лобзик либо фрезер с установленной пазовой фрезой.

Чтобы была возможность обрабатывать мелкие детали, необходимо изготовить фиксаторы и прижимы из фанеры или МДФ.

Прижим-гребенка изготавливается на циркулярке с шагом между пропилами 2 мм.

При желании, можно изготовить фрезерный стол с ящиками для инструмента.

Изготовление основания стола

Если требуется из ручного фрезера сделать стационарный станок, то без изготовления прочного основания не обойтись. Ниже приведена карта раскроя с нанесенными на ней деталями, которые потребуются для сборки основания стола. Размеры деталей потребуется подкорректировать, если использовать листовой материал другой толщины.

Все детали стола для ручного фрезера собираются с помощью конфирматов. Для удобства передвижения стола к его днищу можно прикрепить ролики. Если немного расширить данный стол и прикрепить в свободной его части дисковую ручную пилу, то получится универсальный стол для фрезера и циркулярки.

Чтобы станок занимал меньше места, его можно сделать по принципу стола-книжки с опускающимися с обеих сторон столешницами.

Самодельные приспособления для фрезера

Для расширения функциональных возможностей данного агрегата в продаже имеются достаточно дорогостоящие приспособления. Но владельцы фрезеров в целях экономии средств стараются изготавливать различные приспособы своими руками, которые работают не хуже заводских.

Шипорезка

Простая шипорезка для фрезера изготавливается из двух кусков фанеры и пары мебельных телескопических направляющих. Фрезер устанавливается на площадке, имеющей отверстие для инструмента. Площадка крепится к верстаку под углом (для более удобного позиционирования оснастки по высоте), как показано на фото ниже.

Итак, шипорезное приспособление изготавливается в следующем порядке.

Вырежьте из фанеры 2 площадки одинаковых размеров. Размер приспособы может быть любой.
Расположите по краям первой площадки две телескопических направляющих параллельно друг другу и прикрутите их шурупами.
Для более точного позиционирования направляющих можно между ними прикрутить две одинаковые по длине планки.
Следует выдвинуть ответные планки и подложить под них вторую площадку вровень с первой. Поставьте карандашом на второй площадке точки сквозь планку, после чего проведите через них линию.
Выньте из направляющих ответные планки, нажав на пластмассовые “усики”, расположенные на их обратной стороне.
Уложите на площадку с разметкой ответные планки так, чтобы линия проходила через центр отверстий для крепежа, и прикрутите их шурупами.
Аккуратно совместите 2 направляющих и задвиньте их (вы должны услышать щелчок). Если вы вставите деталь с перекосом, то сломаете телескопы, и из них высыпятся шарики.
Между вертикальным упором с агрегатом и подвижным столиком необходимо выдержать определенное расстояние. Делается это для того, чтобы при опускании фрезы она не задевала площадку стола. Поскольку в данном случае максимальный вылет фрезы будет около 25 мм, то можно временно проложить между столиком и упором планку такой же ширины, то есть 25 мм. Планка позволит разместить конструкцию параллельно вертикальному упору
.
На следующем этапе, придерживая приспособу, просверлите 2 отверстия под шканты. Они позволят быстро позиционировать шипорезку на верстаке. Когда отверстия будут готовы, вставьте в них пару шкантов. Теперь можно убрать планку, проложенную между упором и приспособлением.
Теперь, когда подвижный столик закреплен, на верхней его площадке необходимо установить вертикальный упор, как показано на следующем рисунке. Для жесткости упор подпирается двумя косынками.
Когда все элементы шипорезки будут закреплены, можно приступить к испытаниям. Положите заготовку на столик приспособления и прижмите ее к упору. Установите необходимую высоту фрезы, включите агрегат и профрезеруйте заготовку.
После первого прохода переверните заготовку на 180 градусов и повторите обработку.
Поверните заготовку на 90 градусов, поставив ее на кромку, и снова повторите операцию.
Поверните деталь на 180 градусов и проведите окончательную обработку шипа.

В результате у вас получится ровный и качественный шип.

Меняя высоту фрезы относительно площадки шипорезки, можно получать шипы различной толщины.

Копировальная втулка

Если в комплектации к вашему фрезеру не было копировальной втулки, то ее можно изготовить буквально за 30 мин из подручных средств. Для самоделки понадобится металлическая или дюралюминиевая шайба, которую можно изготовить из листового металла, и водопроводный резьбовой удлинитель.

Копировальная втулка изготавливается следующим способом.

Подберите подходящую под резьбу удлинителя гайку и разрежьте ее с помощью болгарки так, чтобы получилось тонкое кольцо. После этого выровняйте его на точильном станке.
Необходимо изготовить круглую площадку для втулки из листового металла или алюминия толщиной 2 мм. В зависимости от модели агрегата, отверстие в его подошве может иметь различную форму. В данном случае площадка должна иметь срезы по бокам, которые стачиваются на точильном станке.
Сточив шайбу с двух сторон, разместите ее на подошве агрегата.
Поставьте агрегат, не снимая шайбу, вертикально и наметьте карандашом места для крепежа сквозь отверстия в подошве аппарата.
Места, отмеченные карандашом, необходимо накернить для точного позиционирования сверла.
Сначала просверлите отверстия тонким сверлом, а затем уже сверлом, соответствующим диаметру крепежного болта.
Оденьте шайбу на резьбовой удлинитель и закрутите кольцо-гайку. Зажмите деталь в тиски и обрежьте лишнюю резьбу вровень с гайкой при помощи болгарки.
Зажмите деталь в тисках другой стороной и немного укоротите ее.
Выровняйте деталь на шлифовальном круге, вставьте в подошву аппарата и закрепите ее винтами. Гайка-кольцо должна быть чуть ниже подошвы агрегата.

Направляющие для работы с фрезером

Если требуется выбрать очень длинный паз в заготовке, то понадобится приспособление для фрезера, которое называется шиной. Готовые металлические шины можно купить в специализированных магазинах. Но их также легко изготовить своими руками из пластика, фанеры или МДФ.

Толщина материала должна быть около 10 мм, чтобы детали можно было стянуть шурупами.

Направляющая для агрегата делается очень просто.

Нарежьте на циркулярке три полосы. Одну широкую, порядка 200 мм, и 2 узкие – 140 и 40 мм каждая.
Также изготовьте небольшую планку из того же материала, длиной около 300 мм и шириной 20 мм.
Положите на широкую полосу деталь шириной 140 мм, выровняйте ее по краю и скрутите обе детали шурупами.
Положите сверху широкой полосы, напротив прикрученной детали, узкую полосу шириной 40 мм. Для точного позиционирования проложите между верхними деталями планку шириной 20 мм и прикрутите узкую полосу шурупами к нижней детали. Таким образом, получится длинная шина с пазом шириной 20 мм.
Возьмите планку шириной 20 мм и прикрутите ее к подошве аппарата, как показано на следующем фото. Для выборки паза подбирается прямая или фигурная пазовая фреза и закрепляется в цанге аппарата.

Когда все приспособления будут подготовлены, выполните следующие действия. Положите на верстак заготовку, которую необходимо обработать по всей длине, расположите на ней шину, закрепив струбцинами. Вставьте планку, прикрепленную к подошве фрезера в паз направляющей. Запустите агрегат и профрезеруйте заготовку по всей длине.

Если требуется выбрать глубокий паз, то обработка происходит в несколько заходов, чтобы оснастка погружалась в заготовку постепенно.

Приспособления и возможности ручного фрезера

Направляющая для фрезера

Приспособления, о которых пойдет речь, не просто делают удобной работу с ручным фрезером, а превращают ее в универсальный станок, о котором могут лишь мечтать, как профессионалы, так и любители. Многие приспособления могут работать в составе и другого вашего инструмента, например, дисковой пилы или электролобзика.

Более искушенным специалистам, которые уже хорошо знакомы с возможностями ручных фрезеров, пожалуй, будет интереснее взглянуть на пример практического применения ручного фрезера в отдельной статье посвященной изготовлению деревянной межкомнатной арки.

Направляющие шины для ручного фрезера

Направляющие шины не только облегчают управление фрезером, но и обеспечивают прецизионную обработки. Они представляют собой достаточно уникальные системы. Как видно из большой фотографии этой статьи, они могут использоваться в комбинации с различным ручным электроинструментом, легко наращиваются по длине, дополняются другими приспособлениями и могут носить даже специализированный характер, например как направляющая шина для фрезерования отверстий при изготовлении мебели.

Направляющая шина дает высокую точность при обработке мебельных плит. Она легко и прямо ведет фрезерную машину своим параллельным упором.

Направляющие шины и ряд других приспособлений не только повышают качество обработки, но и делают ее простой и удобной. Точность размеров и их воспроизводимость на любом количестве обрабатываемых деталей просто поражает даже опытных мастеров. Независимо от своего назначения любая из них снизу имеет эластичный пластиковый протектор, исключающий скольжение по обрабатываемой поверхности и ее повреждение.

Фрезерование ведут под любым углом к краю заготовки. Направляющая шина делает эту операцию простой. Закрепленная струбциной, она никогда не соскользнет даже с кромки детали.

Кроме того, направляющие могут легко устанавливаться непосредственно на стол-верстак с угловым упором. В этом случае используют направляющие небольшой длины. Многие направляющие комплектуются весьма практичной оснасткой. Так, ограничительная лапка, установленная на шину, фиксирует границы хода ручного фрезера. Установив ее в заданном положении, вы без труда будете воспроизводить идентичные по размеру пазы на различных деталях.

Ограничительная лапка направляющей шины позволяет фиксировать границы пазов и воспроизводить их автоматически на идентичных заготовках.

Безусловно, каждый мастер самостоятельно определяет приоритет того или иного приспособления для собственной машины, но начинают обычно с направляющей шины и пылеудаления. Направляющая шина, как вы увидите дальше, служит и базовой конструкцией для установки на электрический фрезер по дереву многих других приспособлений.

Защитный протектор направляющей шины исключает ее скольжение по обрабатываемому материалу и не царапает его поверхность.

Для разделки листов гипсокартона в размер применяют длинные направляющие.

Направляющие легко нарастить до нужной длины. Фреза, разрезая листы, одновременно подготавливает и их кромки. Такой раскрой исключает трудоемкий процесс заделки стыков: они получаются ровными и аккуратными.

Направляющую шину легко монтируют на современный стол-верстак и получают новые возможности для обработки. Результат — профили любой сложности с высокой точностью.

Рабочий стол для фрезерования оснащен угловым упором. Установленная на нем направляющая шина регулируется по высоте. Подставка для стола легко складывается.

Регулировочные винты позволяют выставить упор машины без зазора относительно шины. Результат — чистое прецизионное фрезерование и без сколов поверхности.

Высокий уровень воспроизводимости сложных пазов обеспечивает направляющая шина. Изготовление этого классического столярного соединения, требующего мастерства, превращается в забаву .

Специализированные направляющие для ручного фрезера

Мебельное соединение на шипах не утрачивает своей значимости у мебельщиков и столяров. Непростительно, если на изготовление одного соединения уходит много времени, а точность не обеспечивается. Предлагаемая вашему вниманию шипорезная приставка представляет собой целую шаблонную систему.

Шаблонная система длиной 500 мм обеспечивает три вида соединений деревянных деталей: пальцевое, «ласточкин хвост» и шкантовое.

Для каждого вида рекомендованы свои фрезы. Шаблонная система комплектуется тремя направляющими шаблонами: 1 — «ласточкин хвост» (концевые шипорезные фрезы), 2 — пальцевое соединение (пазовые фрезы), 3 — шкантовое соединение (сверла под шканты). Так выглядит полный шипорезный комплект.

На фотографиях приставки показан комплект самих шаблонов и результаты их применения. Во многих странах мебельные плиты выпускают с уже готовыми рядами отверстий “32”, что позволяет любому легко и быстро изготавливать (точнее — собирать) целые мебельные стенки и даже на основе исключительно собственных идей.

Направляющая для пошагового фрезерования мебельных отверстий
по системе «32». Она упрощает сборку мебели.

Пока наши производители мебельных плит еще не освоили эту рациональную систему, предлагаем воспользоваться приставкой FS-LR 32 для фрезерных машин и самостоятельно выполнять такую доработку плит. Как правило, ее поставляют уже в полной комплектации.

Обычно сложное и трудоемкое изготовление соединений ящиков, превращается в простую операцию благодаря шаблонной системе. Три шаблона – три вида соединений и быстрота в их изготовлении.

Направляющая для раскроя гипсокартона фрезерной машиной необходима профессионалам, занимающимся возведением перегородок. Она собирается из отдельных элементов и может наращиваться до необходимой длины. Для гипсокартона потребуется и соответствующая фреза.

Шаблон и копировальное кольцо позволяют делать врезку пазов впотай. Фрезерование отверстий — для мебельных ручек становится удобным. Наиболее хорошие результаты эти приспособления показывают при работе фрезерной машиной с электронной регулировкой скорости.

Приспособления для пошагового сверления отверстий. На него монтируют специализированную направляющую: 1 — плата для установки фрезерной машины на направляющую; 2 — боковой упор с верхним ограничителем; 3 — верхний ограничитель.

Опорно-копировальные кольца с помощью предлагаемой оснастки легко меняются и регулируются по высоте. Вся регулировка производится отверткой.

Используя циркуль, вы легко фрезеруете по радиусу. Он позволяет работать радиусом 50 — 1300 мм. Такое приспособление можно сделать и самим. Не забудьте о метрической шкале.

Приспособления для копирования и тиражирования идентичных деталей

Угловой рычаг и набор копировальных щупов необходимы для изготовления серии идентичных деталей. На угловом рычаге есть шкала (цена деления — 1/10 мм). Благодаря этому можно центровать упорное кольцо под фрезой. При копировании форма детали точно воспроизводится фрезой на новой заготовке. Угловой рычаг может быть укомплектован опорной платой и защитой от стружки. Такое сочетание обеспечит идеальную обработку кромок.

А вот копирование с шаблоном и копировальным кольцом позволяет профессионально осуществлять врезку пазов впотай в мебели или фрезеровать отверстия под ручки в выдвижных ящиках.

Весьма простым и крайне необходимым приспособлением для фрезерной машины является циркуль. Наиболее подходящий материал для него — прозрачное оргстекло. На его поверхности нанесена точная метрическая шкала. Некоторые модели обеспечивают окружность до 1,5 м. С таким приспособлением любая круглая столешница — не проблема. Кстати, его несложно изготовить самостоятельно.

Копирование по заготовке обеспечивает угловой рычаг с точной шкалой регулировки и набор копировальных щупов. У вас появляется возможность центровать упорное кольцо точно под фрезой. Угловой рычаг, дополненный опорной платой, также обеспечивает технологичное фрезерование кромок. Полная комплектация углового рычага: набор копировальных щупов, опорная плита, защита от стружки.

Пылеудаляющие установки для фрезера

Для организации пылеудаления профессионалы приобретают отсасывающую установку (технический пылесос), которую гибким шлангом через адаптер подключают прямо к фрезеру. Шланг не мешает управлять машиной, да и само место обработки детали и ее разметка всегда будут открыты для визуального контроля.

Удаление пыли — первостепенная задача по оснащению любой фрезерной машины. И для этого совсем не обязательно покупать дорогостоящую установку по отсосу пыли. Эффективный отсос пыли можно создать и с помощью обычного пылесоса.

Без пылеудаления фрезерной машиной работать просто невозможно. Любителям решаться на такую покупку обременительно по деньгам, да и не всегда оправдано из-за редко выполняемых работ. Но есть решение и для них, как устранить пыль с помощью мощного бытового пылесоса. Между пылесосом и инструментом подключают герметично закрывающийся бак, который и уловит основную массу пыли. Его оснащают дополнительным шлангом, а внутри разделяют мелкой тканевой сеткой, которая задерживает пыль в баке. Такие баки можно купить готовыми или изготовить самостоятельно. Обращаем внимание на принципиальное расположение в нем шлангов, разделенных сеткой. Любителю такой вариант позволит локализовать основную массу пыли от фрезерования. Самодельный пылеуловитель позволяет эффективно собирать бытовому пылесосу не только древесную пыль, но и крупный строительный мусор.

Кстати, в одной из предыдущих статей уже рассказывалось о дополнительном оснащении дрелей как наиболее распространенного электроинструмента. В это трудно поверить, но дрель можно приспособить для перекачки жидкостей и даже замешивания цементных растворов.

И в завершении, как всегда, несколько видео о работе с ручным фрезером по дереву, наглядно демонстрирующие возможности фрезера, о которых было рассказано в этой статье.

Что бы еще почитать?

Приспособление для фрезерного станка с изменяемой геометрией | Принадлежности для деревообработки

Регулируемое приспособление для фрезерования | Принадлежности для деревообработки | Дятлы

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Артикул

VARIABLE-ROUTER-JIG-GROUP

Слайды и замки для создания любого нужного шаблона

Направляющие втулки маршрутизатора превращают ваш ручной маршрутизатор из неуправляемого разрушителя проектов в прецизионный фрезерный станок.Но создание приспособления для использования направляющих втулок — это огромная работа, которая тратит впустую время и материал и вряд ли когда-либо даст что-то, что можно было бы использовать снова после завершения текущего проекта. Новый Variable Router Jig от Woodpeckers позволяет создавать идеально квадратные шаблоны любого размера от пары дюймов до 13 дюймов x 13 дюймов или 13 дюймов x 27 дюймов. Когда вы закончите с этим проектом, он мгновенно перенастроится на следующий вам шаблон. Когда он вам не нужен, он ломается и хранится в небольшом пространстве, ожидая вашего следующего проекта … Больше никаких стен, заполненных специально созданными шаблонами, пылящимися, пока вы пытаетесь вспомнить, для чего они нужны.

Регулируемое зажимное приспособление для фрезерного станка и направляющие втулки для фрезерного станка идеально подходят. Вы сохраните это универсальное приспособление рядом с набором направляющих втулок маршрутизатора, потому что для каждой операции с направляющими втулками требуется шаблон, а VRJ за считанные минуты настраивается на любую квадратную или прямоугольную форму, которую вы хотите. Маршрутные пазы для столярных работ. Врезка в фурнитуру, например, петли и замки. Направляйте пайетки для инкрустации, добавляя визуально потрясающие детали вашим проектам.Как только вы увидите, насколько легко его настроить и использовать, вы начнете изобретать способы его использования, чтобы ваши проекты выполнялись быстрее и плавнее.

Быстрая установка и простая реконфигурация. Вы можете собрать кондуктор за считанные минуты. Рассчитайте смещение от направляющей втулки до края фрезы. На дорожках нанесена лазерная гравировка как метрической, так и дробной шкалы. Поместите желаемую шкалу внутрь, сдвиньте стопорные планки по краям, отрегулируйте размер, затяните зажимы с помощью прилагаемого гаечного ключа с шариковыми наконечниками, и вы готовы к фрезерованию.Когда вам нужно перенастроить для следующего шага, просто ослабьте винты с головкой под торцевой ключ, сдвиньте направляющие к новым размерам, снова заблокируйте их и приступайте к работе.

Держи прямо здесь! Конечно, вы должны зажать кондуктор на месте вместе с заготовкой. В комплекте вы найдете четыре продуманных прижимных скобы, которые вставляются в край гусеницы и позволяют надежно и быстро закрепить вашу работу. Если вы работаете с перфорированным столом, таким как MFT от Festool, вы можете закрепить свой проект, чтобы ничто не выступало выше уровня VRJ.То же самое можно сделать практически на любой поверхности верстака при наличии подходящих зажимов и небольшого планирования.

Создан для проектов на всю жизнь. Гусеницы для приспособления Variable Router Jig анодированы для создания прочной, устойчивой к истиранию поверхности. Запорные планки — это специальный поликарбонат, который легко скользит и надежно фиксируется в направляющей. Мы предлагаем два полных комплекта: один с четырьмя 18-дюймовыми гусеницами и один с двумя 18-дюймовыми гусеницами и двумя 32-дюймовыми гусеницами. Оба поставляются со всеми необходимыми фиксирующими планками и прижимными скобами.Если вы покупаете комплект меньшего размера, и позже вам потребуется большая емкость, мы продаем гусеницы 32 дюйма отдельно. У нас также есть прижимные скобы и стопорные планки.

Как и все наши продукты, приспособления для фрезерного станка проходят точную механическую обработку и тщательно проверяются на нашем производственном предприятии в Стронгсвилле, штат Огайо, к югу от Кливленда.

Мы нашли другие продукты, которые могут вам понравиться!

ПРОСМОТР

VARIABLE-ROUTER-JIG-GROUP

{{/ thumbnail_url}} {{{_highlightResult.name.value}}}

{{#categories_without_path}} в {{{category_without_path}}} {{/ category_without_path}} {{# _highlightResult.color}} {{# _highlightResult.color.value}} {{#categories_without_path}} | {{/ category_without_path}} Цвет: {{{_highlightResult.color.value}}} {{/_highlightResult.color.value}} {{/ _highlightResult.цвет}}

{{price.USD.default_formated}} {{# price.USD.default_original_formated}} {{price.USD.default_original_formated}} {{/price.USD.default_original_formated}} {{# price.USD.default_tier_formated}} Всего лишь {{price.USD.default_tier_formated}} {{/price.USD.default_tier_formated}}

Копинговые сани, Сани для деревообработки, Сани для копировального стола

Дом
Дятловые нарты

Сани

Woodpeckers Coping Sled справляются с самыми сложными разрезами с максимальной точностью и безопасностью. Мы построили эти прочные снегоходы из лучших доступных материалов и применили настоящий подход к закреплению приклада «с ремнем и подтяжками».Направляя вдоль ограждения вместо использования направляющей для резки под углом, вам не придется возиться с тем, чтобы добиться идеальной параллельности ограждения пазу для резки под углом, когда вы выполняете накладки на дверцы шкафа, шипы, полунахлесты и другие торцевые пропилы волокон.

WOODPECKERS Фрезерный стол COPING SLED

Дизайн начинается с жесткой фенольной основы 3/8 дюйма, которая плавно скользит по поверхности стола.Сверху этого фундамента заготовка эффективно зажата между фиксированным упором и верхней пластиной с прорезями, которая регулируется для работы с заготовкой шириной до 5-1 / 2 дюйма. Максимальная толщина заготовки составляет 1-1 / 2 дюйма. Чтобы зафиксировать заготовку, жесткая прижимная балка с двумя прижимами скользит прямо над заготовкой.

В отличие от снегоходов, которые устанавливаются в паз под углом, в салазках Woodpeckers Coping Sled используется направляющая, которая движется к упору фрезерного станка… ваш материал перпендикулярен фрезу, независимо от того, параллелен ли упор направляющей под углом.Сосредоточьтесь на правильной глубине резания и не беспокойтесь о пазе под углом. Направление вдоль ограждения также позволяет вам сконцентрировать давление подачи там, где оно наиболее важно — в направлении резца и ограждения. Направляющая для прозрачного упора обеспечивает хороший обзор разреза и одновременно служит отражателем стружки и защитой для долота. Если вам нужна большая глубина резания, дополнительная 15-дюймовая направляющая предоставит вам более длинную направляющую и глубину до 3 дюймов, что отлично подходит, если вы выполняете шипы на ножках стола.

Дятловые нарты не имеют жертвенных частей.Просто используйте кусок лома в качестве подкладки, чтобы предотвратить вырывание. Снегоходы Woodpeckers Coping Sled помогут вам справиться с любой задачей, связанной с резкой торцевых волокон — с простыми, надежными настройками и безопасными и точными характеристиками, с которыми не может сравниться ни один другой снегоход.

Включает полностью иллюстрированные пошаговые инструкции.

Мы нашли другие продукты, которые могут вам понравиться!

{{/ thumbnail_url}} {{{_highlightResult.name.value}}}

Защита от свободной руки стола маршрутизатора

Если вы выполняете разводку от руки, вы знаете, как сложно начать резку.Фрезы имеют тенденцию раскручивать доску и выдавливать неправильный край, когда вы начинаете резку. Это часто приводит к повреждению ваших тщательно продуманных деталей мебели. Стартовые штифты могут помочь вам получить контроль, но не обеспечивают сбор пыли или защиту от летящих фишек. Новый защитный кожух Woodpecker Freehand Guard закрывает эту широко открытую насадку, дает вам две дополнительные точки опоры и обеспечивает порт для сбора пыли, который работает с промышленными пылесосами или пылесборниками.

Защита от руки

Freehand Guard служит трем целям; Во-первых, он обеспечивает точку опоры для начала резки, во-вторых, порт для пыли для подсоединения шланга и, в-третьих, щит, чтобы стружка не попала вам в лицо.(Щиток не заменяет защитные очки.)

Наша новая защита от руки крепится непосредственно к любой плите или подъемнику Woodpecker. Две ручки упрощают и ускоряют установку или снятие. Его также можно адаптировать к пластинам других производителей, просто просверлив два отверстия и используя прилагаемые альтернативные крепежные винты. (Инструкции включены.)

Freehand Guard состоит из ламинированной березовой основы, фенольной верхней пластины, акрилового экрана с комбинированным отверстием для пыли 2-1 / 2–2-1 / 4 дюйма.

Вмещает материалы толщиной до 1-1 / 2 дюйма.

Мы нашли другие продукты, которые могут вам понравиться!

{{/ thumbnail_url}} {{{_highlightResult.name.value}}}

Принадлежности и столы для фрезерного станка по дереву

Настольный фрезерный стол SawStop

Цена: $ 549.00

Пуховая доска Ежик спираль

Цена: от 39 долларов.99

Стол для автономного маршрутизатора SawStop

Цена: от 689,00 $

Плоскогибочная мельница Woodpeckers

Цена: от 99,99 долларов США

Приставка для настольного фрезерного станка SawStop для настольных пил

Цена: от 499 долларов.00

Прецизионный фрезерный подъемник Kreg PRS5000

Цена: 299,99 долларов

Настольный прецизионный маршрутизатор Kreg Table

Цена: $ 249.00

Настольный выравниватель Kreg Router

Цена: 19 долларов.99

SawStop 4-позиционный фрезерный подъемник

Цена: 399.00 долл. США

Двигатель маршрутизатора Port-A-Mate — PM-P254

Цена: $ 299.00

Кромочная направляющая для прецизионного маршрутизатора Micro Fence

Цена: от 219 долларов.95

Пылесборник с нисходящим потоком SawStop для стола маршрутизатора

Цена: 139.00 долларов

Вставка промежуточного стола SawStop для установки стола маршрутизатора ICS

Цена: 125.00 $

Рельсы ограждения для настольной пилы SawStop для продольных фрезерных столов

Цена: от 159 долларов.00

Вставка промежуточного стола SawStop для установки стола маршрутизатора PCS

Цена: от 100,00 $

Направляющая для стола фрезерного станка SawStop

Цена: $ 99.00

Ведро для сбора пыли Triton

Цена: 89 долларов.99

Набор шаблонов маршрутизации трендовых писем

Цена: 69,99 долларов США

Блоки точной настройки iGaging — дюймы — набор из 15 штук

Цена: 69,99 долларов США

Комбинированное приспособление для фрезерования и направляющая кромки фрезера

Цена: 69 долларов.99

Настольные планки для прецизионного фрезерного станка Kreg — набор из 7 штук

Цена: 69,99 долларов США

Вставные кольца для подъемника фрезерного станка SawStop

Цена: $ 69.00

Пластина для прецизионного фрезерного стола Kreg

Цена: 69 долларов.99

Джиг-фрезерный станок Jasper Circle

Цена: от 29,99 долларов США

Латунные направляющие для шаблонов SawStop — набор из 9 шт.

Цена: $ 59.00

Router Base Plate Переходники

Цена: 50 долларов.99

Набор вкладышей для маршрутизатора Whiteside

Цена: $ 50.99

Bosch RA1128 Набор направляющих для быстрой смены шаблона «Clic»

Цена: 39,99 долларов США

Настольный коммутатор прецизионного маршрутизатора Kreg

Цена: 39 долларов.99

Вкладыш для маршрутизатора Bosch

Цена: 39,99 долларов США

Top Ten Принадлежности для стола маршрутизатора | Проект деревообрабатывающий

Получите максимум от своего стола маршрутизатора. Вот наши любимые аксессуары, чтобы сделать это правильно.

Несколько недорогих аксессуаров сделают ваш фрезерный стол более безопасным и точным.В этой статье редакторы ShopNotes обсуждают десять своих фаворитов: вставные пластины, Т-образный и угловой направляющие, вспомогательные силовые переключатели, регуляторы скорости, перины, отверстия для сбора пыли, защитные кожухи бит, толкатели и датчики настройки.

ВЫБЕРИТЕ СВОЙ ПАКЕТ ПЛАНА

Уровень

Файлы Премиум

Вы можете загрузить дополнительные чертежи магазина, которые вы приобрели, перейдя по ссылке в этом поле.

ЗАГРУЗКА …

Что вы получаете:

5 печатных (цифровых) страниц лучших принадлежностей для фрезерного стола
16 полноцветных фотографий
Розничные магазины всех принадлежностей

Примечание. После покупки вы получите электронное письмо, содержащее вложение в формате PDF с приобретенным планом, а также инструкции по входу в систему, чтобы загрузить план и получить доступ к любым другим связанным файлам и видео, которые будут расположены на этой странице.

Проектные принадлежности и оборудование

Ознакомьтесь с рекомендациями нашего редактора по расходным материалам и оборудованию для проекта. (Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.)

Предыдущий план Случайный план Следующий план

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ МГНОВЕННЫЙ ДОСТУП К

БЕСПЛАТНЫЕ ПЛАНЫ WOODSMITH

ПОЛУЧИТЕ БЕСПЛАТНЫЕ ПЛАНЫ

Партнерская ссылка

Поскольку вы являетесь партнером, вы можете использовать этот URL, чтобы ссылаться на эту страницу и получать за это кредит:

Если вы хотите использовать ссылку на миниатюру изображения, вы можете скопировать и вставить что-то вроде этого в исходный код своей страницы:

Партнерская ссылка недоступна.

Принадлежности для фрезерования по дереву, такие как подъемники для фрезерных станков, упрощают фрезеровку деревянных проектов; фрезы, фрезерные столы

главная :: аксессуары для роутера

Маршрутизатор Xtreme XtensionT

Смените фрезы сверху стола с помощью всего одного инструмента — ПЛЮС увеличьте радиус действия фрезы.

Маршрутизатор Xtreme XtensionT

Когда я только начал заниматься деревообработкой, я сосредоточился на покупке самих инструментов. Моей первой покупкой был фрезерный станок по дереву. Я помню, как с таким волнением вынимал его из коробки. В моей голове плясали образы всех грядущих шедевров деревообработки. С того времени я создал несколько красивых изделий из дерева. Но мне потребовалось время, чтобы развить свои навыки и узнать «секреты», которые делают работу проще и веселее.

one Лучший секрет, который я узнал, — это использовать аксессуары маршрутизатора (например, расширитель битов). Я не могу сказать вам, сколько времени и разочарований это сэкономило мне за эти годы. Показательный пример, изменение бит маршрутизатора. Вскоре после того, как я начал использовать свой первый роутер, я быстро понял, что это за рутинная работа по замене бита без некоторых уловок, позволяющих сэкономить время. Мне было очень весело делать разрезы, но веселье прерывалось, когда мне приходилось немного изменить, отрегулировать высоту стрижки, сделать несколько пробных резов и т. Д.Этот процесс занял много времени, и я чувствовал, что его было бы лучше потратить.

Итак, я исследовал и обнаружил, что могу сократить время смены битов, используя расширитель битов. Это сделало пару вещей. Во-первых, он позволил мне ослабить биту одной рукой. Это было быстро и освободило мою другую руку, чтобы схватить сменную насадку. Во-вторых, удлинитель увеличил диапазон высоты среза моей коронки. Много раз я не мог найти способ поднять биту достаточно высоко, чтобы сделать разрез, который я хотел. Придется остановиться и придумать, как это сделать.Очень часто решение заключалось в снятии роутера со стола. Поговорим о потере времени!

Удивите себя огромным увеличением производительности и безопасности, если вы используете правильные аксессуары маршрутизатора для работы.

Возможно, вы обнаружите, что хорошее приспособление «ласточкин хвост» (например, приспособление «ласточкин хвост» Porter-Cable 4210 12 дюймов) станет незаменимым дополнением к вашему инвентарю фрезерного станка по дереву. К нему нужно немного привыкнуть. Но как только вы разберетесь, как его использовать, вы увидите, насколько он значительно увеличивает скорость выполнения угловых соединений.Но это только начало. Суставы «голубиного хвоста» сверхпрочные и долговечные. Кроме того, они отлично смотрятся, если все сделано правильно, особенно когда вы используете древесину двух разных цветов.

Сократите время настройки с помощью нескользящего коврика для маршрутизатора.

Я обнаружил, что многие плотники предпочитают простые, но мощные аксессуары. Например, нескользящий коврик для маршрутизатора — дешевый, но эффективный способ сократить время настройки. Без нескользящего мата я должен зажимать свою заготовку, чтобы она не соскользнула при установке фрезера.С ковриком я просто кладу кусок и отрезаю. Иногда мне все еще может понадобиться зажать кусок, но я всегда экономлю время, когда могу просто использовать коврик.

Еще одним аксессуаром, о котором часто забывают, является держатель бит. Раньше я хранил все фишки для маршрутизатора в коробке, спрятанной в ящике. Я также часто искал в этой коробке битов, чтобы найти тот, который мне нужен в данный момент. Затем у меня есть держатель для бит, который я установил на стене над столом маршрутизатора. Теперь я держу биты, которые я использую чаще всего, в держателе.Я просто смотрю вверх и (в 90% случаев) нужная мне часть оказывается прямо там. Очень хорошо!

Попробуйте новые аксессуары для роутера,

вам понравится !

В заключение я хотел бы сказать: «Помните о своем уровне разочарования». Если вы чувствуете хоть немного разочарование, остановитесь и спросите себя: «Как я могу сделать это умнее?» Когда я делаю это, я неизменно останавливаюсь и исследую, есть ли какой-нибудь аксессуар, приспособление, инструмент или техника, которые облегчат мою работу. В большинстве случаев я нахожу ответ, который работает.Иногда ответ кроется в простом и недорогом аксессуаре. В других случаях аксессуар стоит немного дороже, но увеличение производительности, которое я вижу, намного превышает стоимость.

Адаптивный веб-дизайн

Быстрые ссылки по продукту

Jasper Model 400 Circle Jig
Jasper Model 400 будет делать 105 кругов разного размера с шагом 1/16 дюйма, от 1 дюйма до 7-1 / 2 дюйма в диаметре.Предварительно просверлены для установки практически на любой маршрутизатор. С откалиброванной шкалой для прямого считывания …

Jasper Model 400 Circle Jig

Нескользящий коврик для фрезерного станка
Нескользящая подкладка 24 x 36 дюймов надежно удерживает проекты на месте. Идеально подходит для фрезерных станков, электрических шлифовальных машин и т. Д.! Свертывается для удобного хранения. Черный …

Нескользящий коврик для фрезерного станка

Меню

5 Basic Wood принадлежности для фрезерного стола и приспособления для фрезерного станка

Есть много аксессуаров для стола фрезерования по дереву, но для тех, кто плохо знаком с фрезерованием дерева, есть несколько основных аксессуаров, которые поначалу могут быть немного более полезными, и многие из них будут использоваться снова и снова, потому что они основные инструменты, используемые в сочетании с битами маршрутизатора и использованием таблицы маршрутизатора.

Смотрите на Youtube: https://youtu.be/okPHVG3Aov8

Кто-то сказал мне много лет назад, что «вероятно, 80% того, что вы можете делать с маршрутизатором по дереву, будет выполнено на столе маршрутизатора», и я думаю, что по прошествии всех этих лет я должен с ним согласиться. Мой первый маршрутизатор был, как и многие другие, портативным устройством, которое выполняло несколько функций, но многие из более сложных вещей, которые я хотел сделать, требовали таблицы маршрутизаторов …

Шкаф для бит и принадлежностей
Одной из первых вещей, которые я сделал со своим новым столом для маршрутизатора, был шкаф для бит и принадлежностей.Я помню, как в то время думал, что эта штука огромна, и я, вероятно, никогда ее не заполню, но за последние 20 лет или около того, покупая, может быть, одну из двух фрез для маршрутизатора в год, теперь у меня есть этот шкаф для фрез, довольно загруженный полезные фрезы по дереву, потому что я покупал только те фрезы, которые мне были нужны. У меня все еще осталось несколько дырок, но у меня также есть почти все маршрутизаторы, которые мне, вероятно, когда-либо понадобятся … (ну, может быть).

Толкающие блоки
Очень часто молодые плотники опасаются использовать фрезер.Я думаю, это может быть из-за высокой скорости вращения лезвий, но здоровое уважение к любому электроинструменту — это хорошо, но вы все равно должны быть уверены в его использовании. Одна из вещей, которые могут помочь в уверенности, помимо хорошей защиты глаз и слуха, — это толкатели. Это позволяет пользователю надежно держать заготовку, удерживая руки и пальцы подальше от вращающихся бит и лезвий. Конечно, существуют их коммерческие версии, но вы также можете создать свои собственные, которые очень хорошо работают, и вот ссылка на статью и видео об этом.Первым делом нужно сделать ручки Изготовление деревянных ручек , затем вы можете приступить к изготовлению нажимных блоков, и вот ссылка для этого … Изготовление нажимных блоков

Подъемники для маршрутизаторов и настольные подъемники для маршрутизаторов
Наличие подъемника для маршрутизаторов может быть очень удобной вещью, и существуют их коммерческие версии, и некоторые люди даже сделали свои собственные. Существует также другая версия подъемника, которая предназначена для подъема всей верхней части маршрутизатора, которая открывает основание маршрутизатора для легкой смены бит и для установки высоты фрезы.Если вы решили приобрести одну из коммерческих версий лифта, убедитесь, что вы подтвердили, что ваш роутер будет работать в лифте роутера. Не все они универсальны и обычно варьируются от 300 до 600 долларов в зависимости от характеристик, размера и совместимости.

Маршрутизатор, который у меня есть в таблице маршрутизаторов, имеет встроенный подъемник, доступ к которому осуществляется из основания маршрутизатора (не многие маршрутизаторы имеют эту функцию).
То, что я обнаружил несколько лет назад, — еще один тип подъемника, который некоторые также сделали своей собственной версией, но он также коммерчески доступен, как и мой.Версия, которая у меня есть, продается на Dowelmax.com Я думаю, что единственная функция, которая продала мне на этом устройстве, заключается в том, насколько точно я могу установить высоту бит, потому что мне не нужно опускаться до верхнего уровня маршрутизатора, чтобы увидеть где бит выравнивается. Одно это помогло мне понять эту концепцию.

Рабочий держатель бит
Иногда самые простые вещи могут быть самыми ценными, и эта стойка для битов — одна из таких. Я обнаружил, что использую эту штуку каждый раз, когда маршрутизирую.За эти годы у меня было очень мало случаев, когда фреза скатывалась с моей скамьи и падала на пол. В некоторых случаях карбид треснул, а это означает, что сверло больше никогда не будет использоваться, потому что мы не можем увидеть, есть ли в карбиде какие-либо невидимые трещины, которые в любой момент могут отлететь и вызвать серьезную травму. Это не случилось со мной лично, но я поговорил с парой других, у кого это было, и один получил удар по щеке, и у него до сих пор есть шрам, подтверждающий это.
Этот простой в изготовлении держатель бит защитит ваши биты от скатывания со стола или столкновения с другим инструментом, они всегда готовы к использованию и особенно полезны при использовании битов для направляющих и стоек, бит для панелей и других комбинаций бит.

РубрикаРазное
