Содержание

принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышения давления в сети, запустит и остановит насосное оборудование без участия хозяев. Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует датчик давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов и технической специфики реле всех эксплуатируемых сейчас типов.

Представленная к рассмотрению статья располагает ценными сведениями об особенностях установки устройств и об изменении настроек при необходимости. Для оптимизации восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая — на разницу между верхним и нижним пределами давления. Устройство подключают к гидроаккумулятору.

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

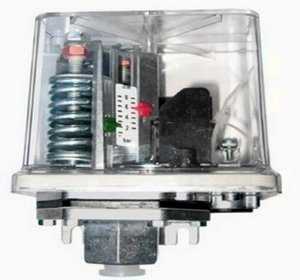

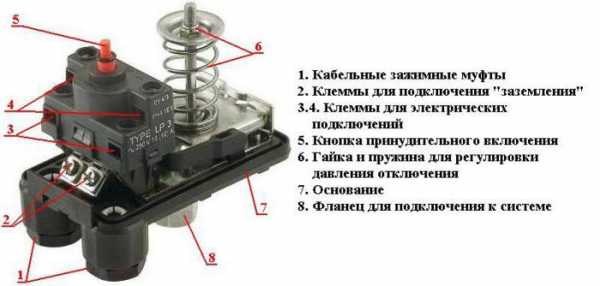

Устройство электромеханического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку

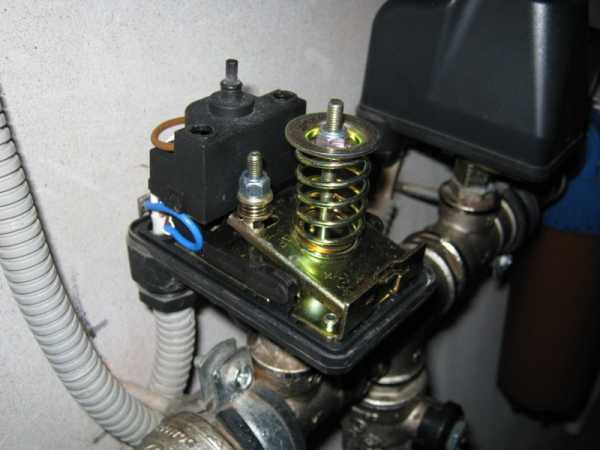

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели — наоборот, элемент следует ослабить. Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

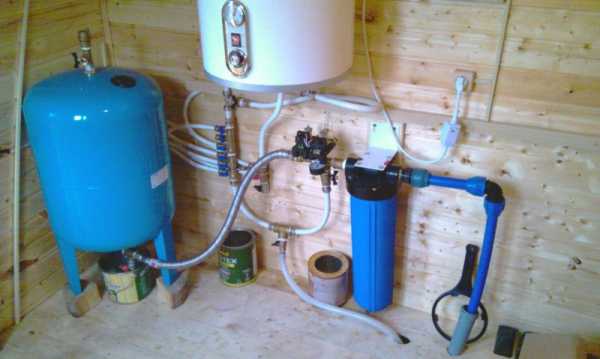

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от «сухого хода». Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды. Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети комфортный напор.

Основная характеристика устройства — номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 — 6,0 бар. Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

  • размеры присоединительной резьбы;
  • уровень защиты от пыли и влаги;
  • масса и размеры прибора;
  • напряжение контактов;
  • номинальные параметры тока;
  • тип датчика и т.п.

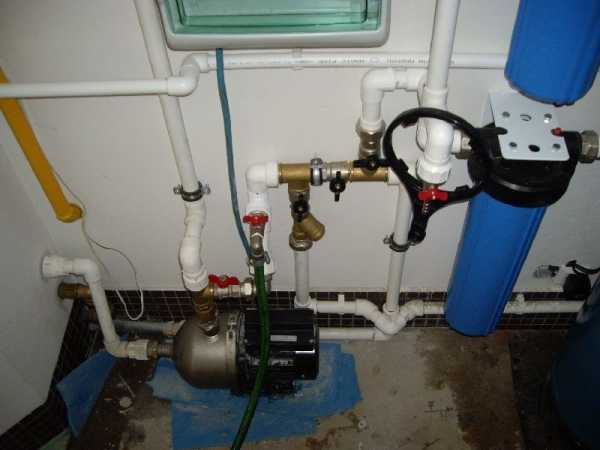

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды. Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п.

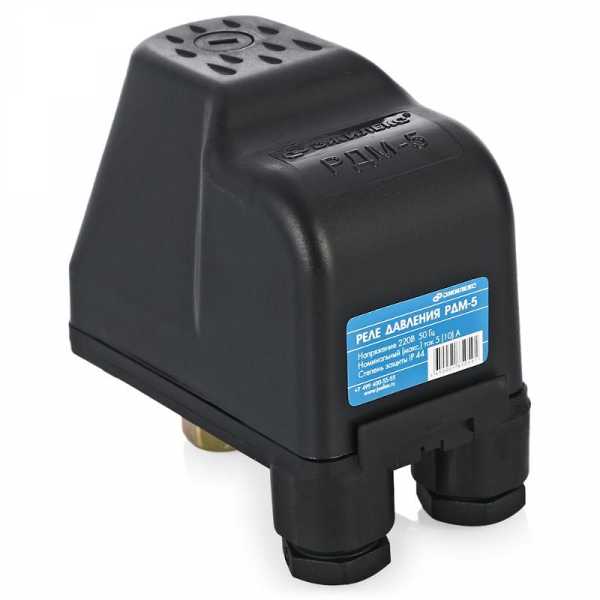

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем — к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с насосной станцией поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

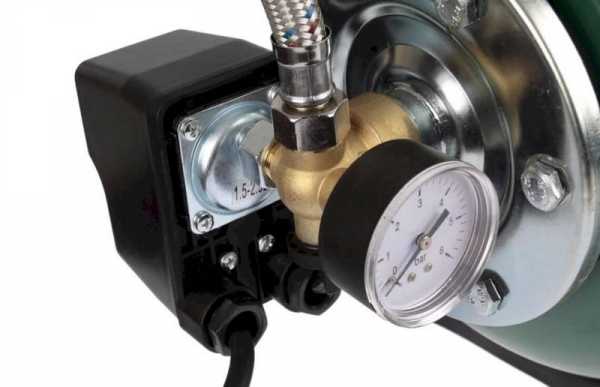

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

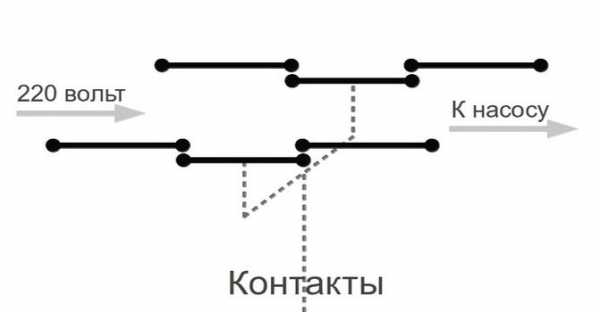

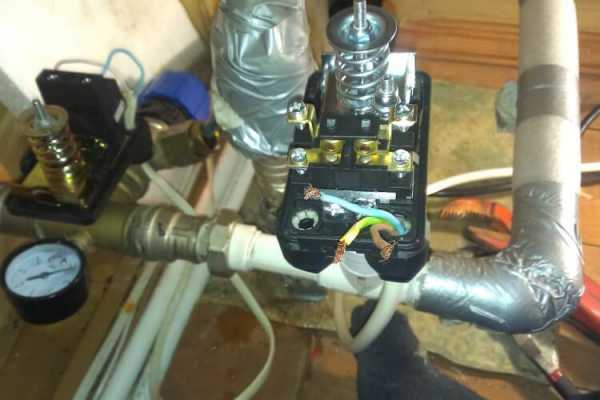

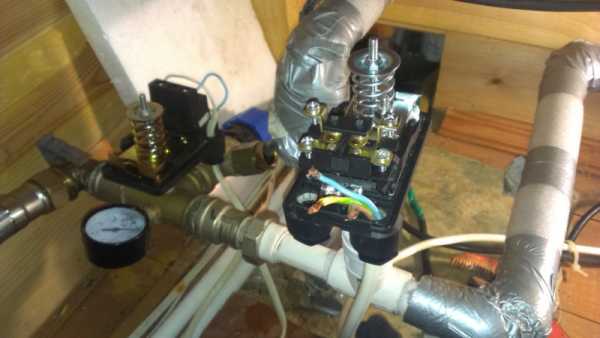

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта — это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя розетку с тремя контактами. Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности — наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку — на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 литров) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 литров нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу. Нужно учесть такие показатели как:

  • предельное давление;
  • рабочее давление;
  • норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей. Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

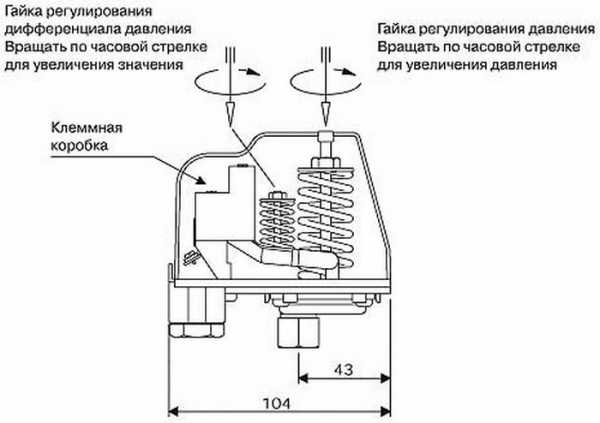

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины. Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки — против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения. Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 — 1,6 бар.

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса. Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после ремонта и замены насоса, гидробака, и т.п. Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

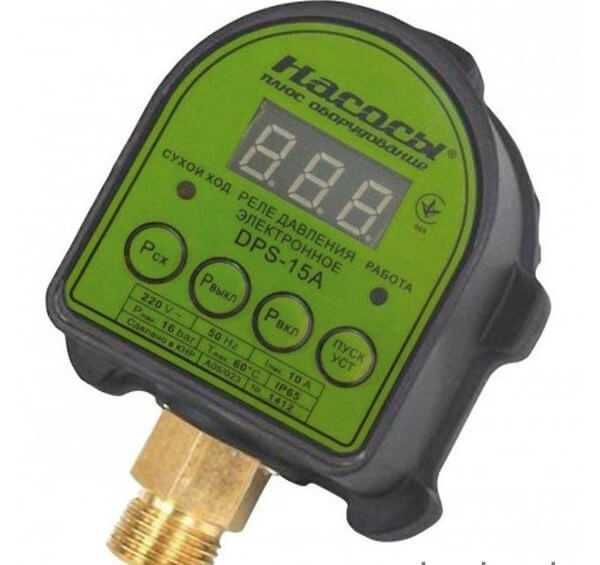

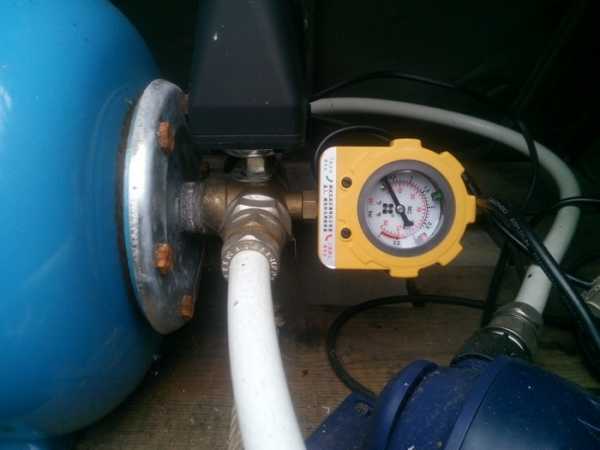

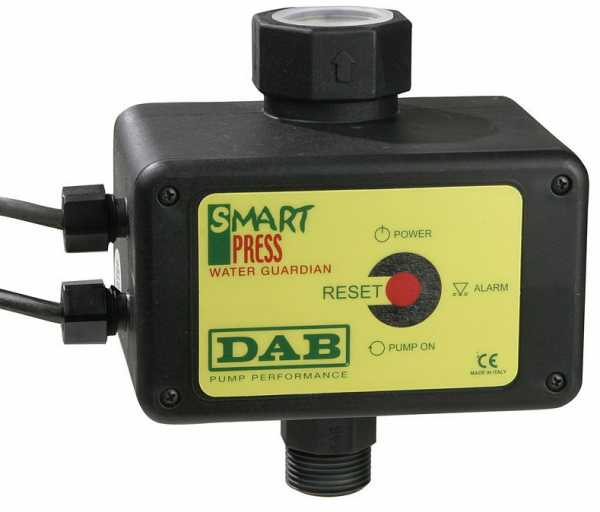

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее. Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных гидроударов. Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке необходимых фильтров.

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию. После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой. Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом — механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод. Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

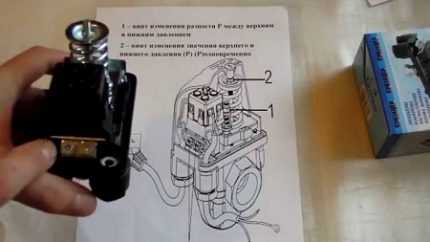

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления — прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

sovet-ingenera.com

Реле давления воды: разновидности и принцип работы

Для организации автономного водоснабжения частного домовладения требуется насосное оборудование. Чтобы оно работало максимально эффективно, используют специальное устройство, которое называется реле давления воды.

Для организации автономного водоснабжения частного домовладения требуется насосное оборудование. Чтобы оно работало максимально эффективно, используют специальное устройство, которое называется реле давления воды.

Прибор позволяет автоматизировать выключение/включение насосной станции или насоса при изменении напора воды и, тем самым, не только оптимизирует их работу, но и значительно увеличивает срок эксплуатации.

Различают две разновидности реле давления. Самый простой вариант – электромеханическое устройство. Оно оснащено особым элементом, способным реагировать на изменения давления в системе. Это гибкая мембрана, изгибающаяся под напором жидкости в водопроводе.

Она соединяется с двумя пружинами, которые обеспечивают реакцию на изменения в положении мембраны. Одна из них настраивается на минимально допустимый напор, вторая – на разницу между нижней и верхней границей давления в водопроводе.

Принцип действия конструкции очень прост. Как только давление снижается до минимально установленного для реле значения, расположенный под первой пружиной контакт срабатывает. Он запускает насосное оборудование, что приводит к постепенному увеличению давления. Оно растет до тех пор, пока не достигнет верхнего установленного показателя.

В этот момент сработает контакт второй пружины, который остановит насос. Для того чтобы можно было изменять диапазон срабатывания реле, управляющие контактами пружины оснащаются регулировочными гайками. При сильном сжатии пружины реле будет срабатывать при высоком давлении, соответственно, если степень сжатия меньше, устройство отреагирует на меньший напор воды.

Электромеханические разновидности реле предназначены для работы в паре с гидроаккумулятором. Но есть устройства (их называют стрелочными), которые функционируют только с насосным оборудованием. Они исключают работу насоса в условиях отсутствия внутри него воды и уменьшают количество запусков, чем значительно продлевают срок службы прибора. Помимо этого стрелочное реле позволяет поддерживать необходимый напор воды в трубопроводе.

При выборе электромеханического реле нужно обязательно учесть его номинальное рабочее давление, напряжение контактов, размеры резьбы, номинальные характеристики тока, степень влаго- и пылезащиты устройства, тип датчика и т.д. Надо знать, что выпускаются реле для работы с различным жидкостями, включая хладагенты. Для водопровода следует подбирать только прибор, предназначенный для воды.

Реле давления электромеханического типа – простые и надежные устройства. Их значимым недостатком можно считать недостаточное удобство в эксплуатации, поскольку владельцу приходится регулярно проверять настройки реле и при необходимости их исправлять. Связано это с тем, что с течением времени пружины ослабевают и их необходимо подкручивать.  Процесс перенастройки прибора занимает много времени, поскольку приходится полностью опустошать гидроаккумулятор. Кроме того, конструкция прибора не позволяет настраивать его с максимальной точностью.

Электронные реле устроены намного сложнее. Благодаря этому значения пределов можно настроить очень точно и не проверять при последующей эксплуатации. Выставленные показатели не изменяются с течением времени. Помимо этого электронные приборы дополнительно оборудуются контроллером потока, что позволяет отключать насосное оборудование при опасном уменьшении уровня воды. Тем самым предотвращается работа насоса в режиме так называемого сухого хода, что очень для него опасно.

Для защиты от возможного и крайне нежелательного для устройства гидроудара, электронное реле оснащается гидробаком небольшого объема. Обычно он не превышает 400 мл. Это очень немного, но вполне достаточно для предотвращения выхода прибора из строя.

Электронное реле устанавливается на участке между первой точкой водоразбора и насосным оборудованием. При этом обязательно учитывается направление, в котором двигается вода, иначе устройство не сможет работать. Если мощность насоса превышает 10 атм, следует позаботиться о том, чтобы защитить реле от лишней нагрузки. Для этого перед ним дополнительно устанавливается редуктор давления.

Как и электромеханический аналог, электронный прибор подбирается с учетом эксплуатационных характеристик водопровода. Можно выбрать устройство, заводские настройки которого аналогичны желаемому максимально допустимому порогу срабатывания. При необходимости их можно изменить и выставить свои значения, делается это просто и достаточно быстро.

Высокая точность срабатывания – значимое преимущество таких устройств, но она не всегда бывает нужна для бытовых водопроводов. При этом стоимость электронных реле значительно выше, чем у механических аналогов. Помимо этого надо отметить высокую чувствительность электронных приборов к скачкам напряжения и качеству воды. Эти факторы часто выводят оборудование из строя.

Специалисты считают реле давления необходимым элементом автономной водопроводной системы. Прибор позволяет поддерживать комфортный напор воды, а при необходимости его корректировать. Помимо этого реле оптимизирует работу насосного оборудования, сохраняет его рабочий ресурс и предотвращает поломки. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru

Реле давления воды - 85 фото вариантов подключения

Для организации водоснабжения на даче или загородном участке применяется насосное оборудование. Каким бы качественным он ни было, необходимы дополнительные приспособления, которые регулируют работу всей системы. Именно к таким устройствам и относится реле.

Назначение прибора

Для эффективного задействования насосного оборудования необходимо поддержание давления внутри системы локального водоснабжения на постоянном уровне. Для этого используются гидроаккумулятор, а также специальное реле давления. Они технически присоединяются к трубопроводу.

Необходимое место для крепления реле — между самим насосом и устанавливаемым гидроаккумулятором, причем ближе к последнему.

Важная роль в водоснабжении отводится емкости состоящей из двух отсеков, которые разделены мембранной перегородкой. Это гидроаккумулятор.


В одном его отсеке под давлением присутствует определенный объем воздуха, который регулирует количество и показатели давления жидкости в другом его отсеке. Если воздуха больше, то и давление выше, но и воды тогда в гидроаккумуляторе будет меньше.

Чтобы поддерживать в системе требуемое для нормальной эксплуатации приборов бытового назначения давление от 1,2 до 2,8 атм., используется специальное реле. При его настройке задаются два предела активизации оборудования — верхний и нижний.

При сокращении давления до нижнего уровня в связи с расходованием воды из отсека, запускается насосное оборудование, которое начнет наполнять водой бак. При выравнивании с верхним параметром, реле дает команду на отключение.

Конструкция приспособления

Данное регулирующее приспособление конструктивно включает два блока:

  • Электрическую часть, представленную набором контактов. Они замыкаются и размыкаются, вследствие чего насос активизируется или наоборот отключается;
  • Гидравлическую часть, состоящую из специальной мембраны. Она оказывает действие на основу и пружинные механизмы, необходимые для изменения пределов давления.

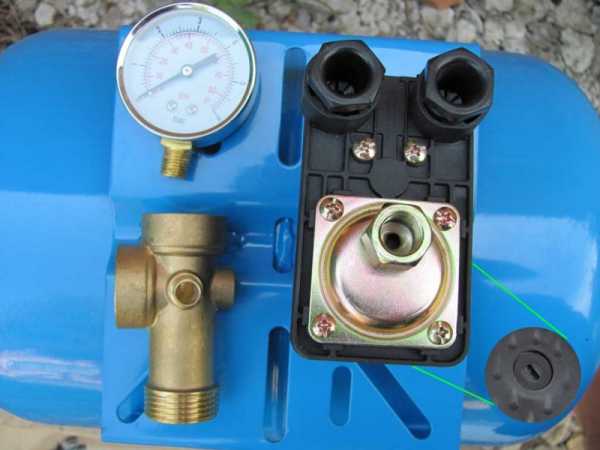

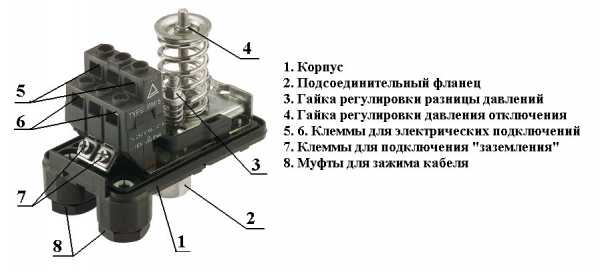

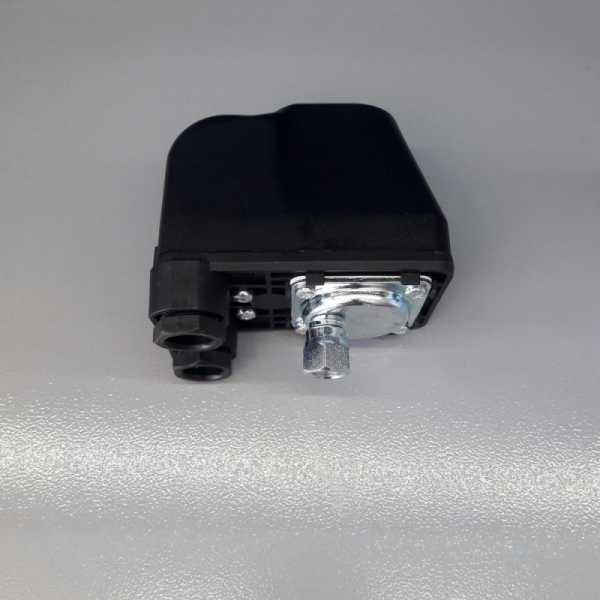

Особенности конструкции представлены на фото реле давления воды. На тыльной плоскости находится выход с резьбой. Возможен вариант использования гайки-американки.

В последнем случае исключается необходимость крепления переходника или накручивания прибора на имеющуюся в соединении резьбу. Здесь же подключается и электрическая составляющая, а вот клеммная колодка скрыта под крышкой.

Виды реле для давления воды

Механическое – подходит для использования и в быту, и в производстве. Отключение происходит, когда меняется положение мембраны. Это надежное приспособление, но обладает не слишком высокой точностью. Для компенсации недостатка целесообразна дополнительная установка манометра.


Электронное – работает за счет действия электрических контактов, которые участвуют в отслеживании уровня жидкости в емкости. Это надежное и точное приспособление, но достаточно дорогое.

Правила монтажа

Реле монтируется на постоянной основе, его положение стационарно, поскольку не предполагается перемещение в процессе эксплуатации насосного оборудования. Схема подключения реле давления воды достаточно простая.

Для подключения к электросети желательно предусмотреть отдельную линию. Цельномедный кабель, имеющий сечение от 2,5 кв. мм, выводится от щитка и идет через связку автомата с УЗО или дифавтомат на реле.

Важно правильно подобрать параметры автоматики по току, исходя из электротехнических характеристик насосного оборудования. На реле обязательно ведется заземление.


Для подключения используются вводы на корпусе. Клеммная колодка оснащена тремя парами контактов – для заземления, для фазы и ноля от щитка и насоса. При присоединении проводники надо очистить, подсоединить к разъему и надежно зажать болтом. Через некоторое время болты желательно подтянуть, компенсируя возможное ослабление контакта из-за мягкости меди.

Подключение реле давления воды своими руками к водопроводу также не вызовет особых сложностей. Наиболее простым способом было бы установить пятивыводной штуцер в качестве переходника или собрать фитинговую конструкцию.

Переходник надевается на патрубок сзади корпуса. Свободные выходы предназначены для гидроаккумулятора, шланга, идущего от насоса, а также водопровода на потребителя.

Многие эксперты рекомендуют использовать два дополнительных устройства:

  • манометр – отслеживает давление и корректность релейных настроек;
  • грязевик – устройство для защиты от взвешенных частиц.

Технология настройки

В целях регулирования пределов давления установлены две пружины. Одна из них, как, например, в модели РДМ-5, регулирует сразу обе границы, а вторая, маленькая, — дельту между пределами. Закручивая гайку, вы обеспечите повышение давления, а откручивать ее надо для ослабления.

Регулируя указанные пороговые значения, учитывают связь с гидроаккумулятором – более высокое значение нижнего параметра в системе (на 0,1-0,2 атм.).

Порог деактивизации в процессе регулирования фиксируется в автоматическом режиме, т.к. изначально задается разность (дельта) между пределами.


Дельту можно поменять по необходимости. Но такие возможности ограничены релейными параметрами и ограничением давления насосного оборудования по верхнему уровню.

Если вы хотите понять, как настроить реле давления воды для насоса, то целесообразно:

  • включить систему;
  • манометром определить значение давления во время активизации и отключения;
  • откорректировать положение гайки на пружине большого размера;
  • проверить параметры;
  • отрегулировать большую пружину заново, если потребуется;
  • после установки нижней величины и последующего отключения системы произвести установку верхнего предела для отключения оборудования;
  • запустить систему и проверить корректность настроек.

Различные модификации реле могут иметь дополнительные опции или быть без возможности корректировки дельты. Поэтому при выборе нужно подробно изучать технические характеристики устройства. Корректный же монтаж реле обеспечит надежное и регулярное водоснабжение в вашем загородном доме.

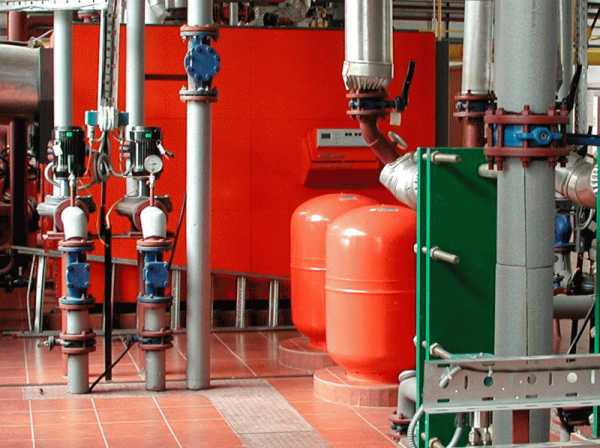

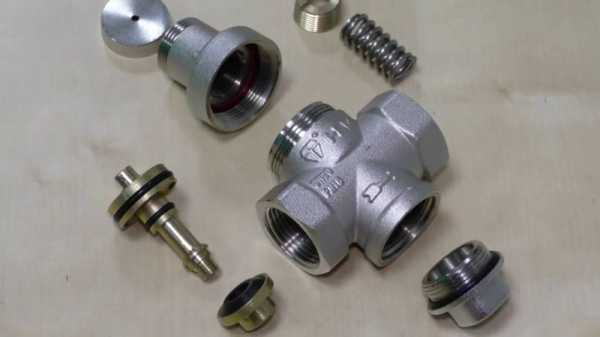

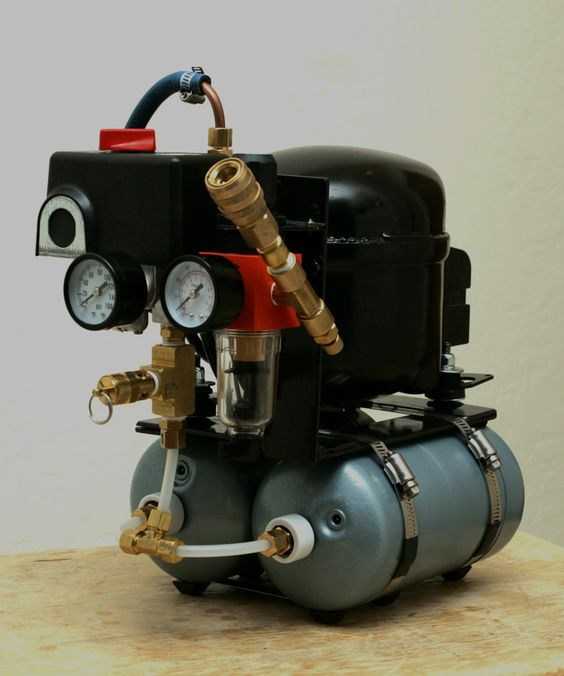

Фото реле давления воды


Также рекомендуем посетить:

mojdominfo.ru

Реле давления для насоса – как выбрать, установить и отрегулировать

Реле давления воды предназначено для управления насосной установкой и поддержания давления в водопроводной сети дома на заданном уровне. Реле давления является весьма важным элементом и его установка и настройка должны производиться квалифицированно. От качества работы реле давления зависит вся система водопровода, безопасность ее функционирования и работоспособность других агрегатов в системе.

Принцип работы реле давления (датчика управления насосом)

Реле регистрирует подвижной пружинной группой давление воды в системе. При достижении заданного минимального давления замыкается контакт, включающий насосную установку. При достижении максимального заданного давления, контакт размыкается и насосная установка выключается. Реле давления снабжены регулировочными механизмами, позволяющими настроить значения давления, а тажке дополнительно могут комплектоваться кнопкой «сухого» принудительного пуска, аппаратурой плавного пуска насоса, дополнительными разъемами вместо клемных групп для подключения насоса, индикацией работы и др.

Место для установки реле давления

Рекомендуется устанавливать реле давления непосредственно у отвода на гидроаккумулятор, где в большей степени нивелируются скачки давления и турбулентность потока во время запуска и работы насоса. Также для отдельных моделей, производители ограничивают условия эксплуатации по микроклимату, а именно температура не ниже +4 град. и влажность не выше 70%. Такие реле должны устанавливаться в отапливаемом помещении.

Перед датчиком управления насосом (реле давления) в системе водопровода должны быть установлены:

  • Фильтр грубой очистки воды
  • Насос и трубопроводы
  • Входной вентиль
  • Фильтр тонкой очистки воды
  • Обратный клапан
  • Слив на канализацию

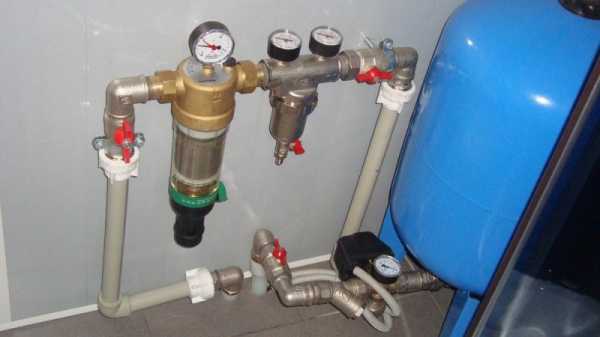

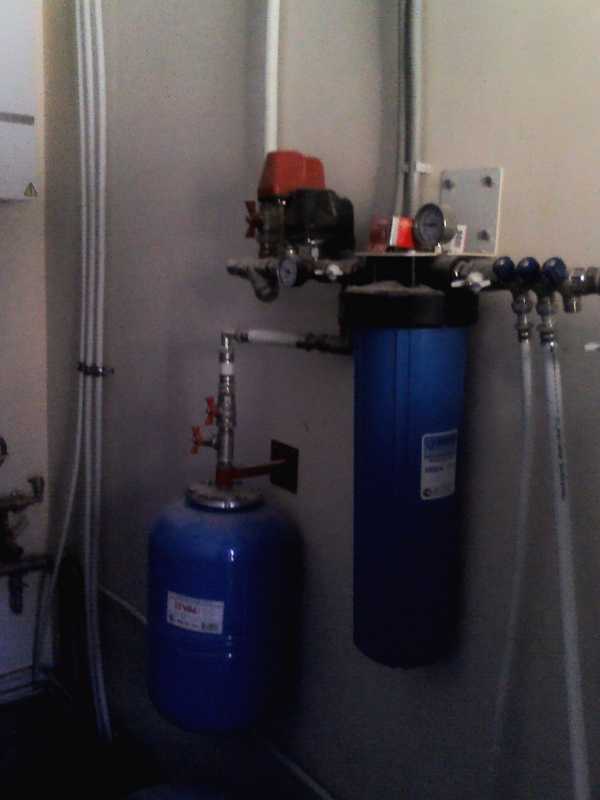

Вариант монтажа реле давления в системе водоснабжения дома представлен на рисунке.

Современные модели насосов оборудуются специальными штуцерами для подключения реле давления, а также встроенными фильтрами и обратным клапаном. Поэтому отдельные реле давления могут монтироваться и непосредственно в блоке с насосом. Если реле выполнено по влагозащищенной схеме, то оно может устанавливаться с насосом и в кессоне (приямке) и даже непосредственно в колодце. Все зависит от выбранной модели и рекомендациям производителя по температуре и влажности.

Определение параметров работы

Перед выбором реле давления должны быть уже выбраны насосная установка и гидроаккумулятор, и должны быть определены рабочие параметры сети:
– максимальное давление в системе, при котором насос будет отключаться;
— минимальное давление, при котором насос будет включаться;
— давление в воздушной камере гидроаккумулятора.

Обратите внимание, что минимальное рабочее давление в системе водоснабжения должно быть на 0,2 атм больше, чем давление в воздушной камере гидроаккумулятора. Иначе возможен повышенный износ эластичной мембраны.

Обратите внимание, что реле может быть:
— силовым, — включающим силовые контакты на насосную установку;
— управляющим, — выдающим сигнал на силовой блок управления.

Проверьте, на какую допустимую мощность включения рассчитано реле. И как это значение соотносится с выбранной насосной установкой.

Конструктивные особенности и настройка давления

Реле давления простой конструкции представляет из себя небольшой прибор, который снабжен штуцером для подключения к водопроводной трубе и клемной группой для подключения электрических кабелей. Регистрация параметров давления производится с помощью пружин, усилие которых настраивается резьбовыми регуляторами.

Чем сильнее сжимаются пружины регулятором, тем большее усилие они создают, и тем выше нужно давление для срабатывания реле (большая пружина), или тем больше должна быть разница в давлениях (малая пружина). Т.е. зажимая пружины мы повышаем значения.

Обычно реле давления, предназначенные для работы в быту, имеют заводские настройки пружин, которые полностью подходят для бытовых условий применения и распространенных моделей насосов и гидроаккумуляторов. Например, минимальное давление – 1,5 атм. Максимально давление – 3,0 атм.

Тем не менее, в силу каких либо факторов (соображений), иногда возникает необходимость в регулировке давления.

Регулировка реле давления для насоса

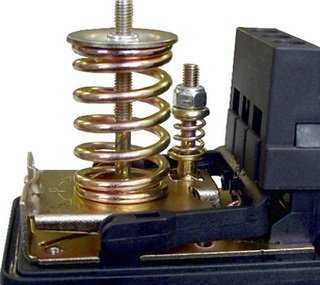

  • Обычно реле снабжены двумя пружинами с разным диаметром.
  • Пружина с большим диаметром управляет уровнями давлений.
  • Пружина с малым диаметром – определяет разницу уровней.
  • Зажимая большую пружину, мы повышаем минимальное и максимальное давление одновременно.
  • Зажимая маленькую пружину, мы увеличиваем превосходство максимального давления над минимальным.

На видео показан процесс регулировки давления на реле (несколько путанные объяснения о назначении пружин не должны вводить в заблуждение, а пониманию разницы между показаниями манометра и озвученными результатами должна способствовать психологическая устойчивость наблюдающего)

Подключение реле давления воды

  • Подключение реле давления производится в соответствии с инструкцией по прилагаемой схеме.
  • На трубопроводе в подходящем месте устанавливается тройник, а к нему переходящий штуцер по диаметру (или отводной шланг) на реле давления. Еще вариант установки реле давления на трубопроводе приведен на рисунке.
  • Подключение производится на резьбе, поэтому необходимо тщательно герметизировать резьбовое соединение с помощью ФУМ-ленты или пенькового каната на герметике.
  • Обратите внимание, что в приборах, как правило, не предусматривается вращающееся соединение с трубопроводом, имеется лишь гайка, жестко закрепленная в корпусе. Поэтому нужно предусмотреть соединение по типу американки, либо вращать сам прибор на тройнике.
  • Подключение электрической части производится кабелем, сечение которого подходит по мощности (до 2 кВт – сечение проводника 2,5 мм кв.).
  • Клемные группы должны иметь надписи по предназначению, если нет, то определить их предназначение не сложно и по схемотехнике самого реле.
  • Если имеется клема заземления (обозначение символом «земля), то устанавливать заземляющий кабель обязательно.

Рекомендации по выбору и применению

  • Приобретайте реле, предназначенные для работы в быту. Максимально давление в системе не должно превышать 4 атм. А рекомендуемый рабочий диапазон давлений, подходящий под сантехнические приборы и аппараты должен находится в пределах 1,4 – 2,8 атм.
  • Обратите внимание, что чем больше будет разница в минимальном и максимальном давлении, тем больший объем воды будет находиться в гидроаккумуляторе и тем реже будет включаться насос в работу. Подробней ознакомится с порядком выбора и подключения гидроаккумулятора.
  • Приобретайте реле известных производителей. Применение неизвестных подделок может весьма пагубно сказаться на работе всей системы и привести к поломке агрегатов или аварии.
  • Обязательно установите на трубопроводе рядом с реле качественный манометр. Периодически контролируйте давление в системе, даже если внешним признакам все работает нормально.


На представленном видео указаны популярные модели реле давления, озвучены их характеристики и нюансы подключения. Приятного просмотра.

stroy-block.com.ua

Реле давления воды для насоса и гидроаккумулятора

Реле давления воды для насоса – это одна из основных деталей в системе подачи содержания скважины. Регулировка происходит стандартными командами реле, которое расположено на трубопроводе. Имеет два режима работы: для включения системы и ее выключения. Данное оборудование помогает очень быстро наполнять бак и держать стабильный уровень давления. Именно по этой причине большинство хозяев домов подключают данный механизм. Обо всех его особенностях мы поговорим далее в статье.

 Особенности аппарата и сфера его применения

Это маленькое устройство способно оптимизировать вашу автономную систему водоснабжения

Это маленькое устройство способно оптимизировать вашу автономную систему водоснабжения. Насос и накопительная емкость, например, не справятся с такими целями. Для реле это вполне реально, благодаря наличию гидроаккумулятора, который собирает воды, закрывает трубопровод и настраивает уровень давления в системе. Правильное подключение данной установки позволит вам избежать потребности постоянно наблюдать за состоянием напора.

Внимание! Подключение реле продлевает жизненный цикл вашего насоса. Как видим – это очень выгодное приобретение.

Основные понятия

Реле давления для насоса дает возможность автоматического включения и выключения системы водоснабжения, которая подает воду в емкость со скважины

Реле давления для насоса дает возможность автоматического включения и выключения системы водоснабжения, которая подает воду в емкость со скважины. Специалистами выделяется ряд таких понятий:

  • Включение системы (Рвкл) – выключения всех подач давления, а значит и воды. Настраивается обычно так: 1, 5 бар.
  • Давление выключения (Рвыкл) – реле размыкается и насос отключается. Производительные настройки — 2,5–3 бар.
  • Перепад давления (ΔР) – это величина образуется путем вычисления разницы нижнего и верхнего показателя. Производственные настройки – 5 бар.

Аккумулятор воды конструктивно являет собой емкость, которая имеет вмонтированный резервуар «грушу», которая через автомобильный ниппель набирает воздух.

Внимание! Существует такая закономерность, что чем выше давление в ее системе, тем сильнее станет напор потока водоснабжения.

Немного иначе функционирует мембранный гидроаккумулятор, так как его емкость разделена на две части, но принцип действия не изменяется.

Принцип проверки уровня величины

После того, как вы купили установку, нужно выполнить проверку его давления, которое по стандарту должно равняться 1,5 атмосфер

После того, как вы купили установку, нужно выполнить проверку его давления, которое по стандарту должно равняться 1,5 атмосфер. Стоит учесть, что во время перевозки воздух мог растеряться в пространстве – это обычное дело. Выполнять проверку рекомендуем при помощи автомобильного или электронного  манометра.

Внимание! Многие модели дополняются манометром из пластика, но они не надежны в практике.

Итак, для диагностики величины необходимо с гидроаккумулятора  снять колпак, который прикрывает ниппель. Теперь к нему надо подключить выбранное вычислительное устройство и записать данные. Для полноценного функционирования достаточно 1,5 бар, а для бытовых потребностей – 1 бар.

Совет! Не перекачивайте бак в системе потому, что скважинного запаса воды может не хватить, и устройство понесет ущерб.

Механизм работы датчика управления

Механизм действия реле давления воды для насоса заключается в фиксации и регистрации пружинной группы давлений в воде

Механизм действия реле давления воды для насоса заключается в фиксации и регистрации пружинной группы давлений в воде. Когда они достигают минимального значения, то происходит замыкание контакта, который отвечает за включение механизма. При максимальном значении, наоборот, контакт размыкается, и система отключается.
Реле регистрирует подвижной пружинной группой давление воды в системе.

Рекомендуем к прочтению:

Данная установка имеет механизмы, основной задачей, которых есть регулировка и настройка уровня давления водоснабжения. Также дополнительным комплектующим может быть кнопка сухого пуска, разъёмы, индикация работы и т.д.

Место для установки

Реле давления для насоса рекомендуется монтировать у отвода гидроаккумулятора

Реле давления для насоса рекомендуется монтировать у отвода гидроаккумулятора. Это место, где нивелированы турбулентность и скачки потока. Некоторые модели не могут работать при температуре ниже 4 градусов или при уровне влаги выше 70%, поэтому это необходимо проверять в техническом паспорте.

Обязательным для реле есть наличие таких элементов перед ним в системе:

  • Фильтра механической очистки;
  • Насоса и трубопровода;
  • Вентиля входа;
  • Фильтра тонкой очистки;
  • Обратного клапана;
  • Выхода к сливу канализации водоснабжения.

На сегодняшний день некоторые модели имеют включения в конструкцию штуцера, фильтров и обратного клапана. Поэтому для этих аппаратов возможна установка в блоке с насосом. Если реле давления воды для насоса имеет схему защиты от воды, то оно может монтироваться даже в колодец.

Внимание! Все нюансы для выбора места для реле зависят от модели и технических требований к ней.

Параметры работы

Прежде чем выполнить установку реле, вы должны уже иметь установку насоса и гидроаккумулятора, а также определить необходимые настройки для работы:

  • Показание предельно возможного давления для установки;
  • Минимальное показание, которое необходимо для выключения;
  • Величина давления в воздушной камере гидроаккумулятора.

Важно! Узнать минимальное давление можно прибавив 0,2 атмосфер к давлению воздушной камеры аккумулятора воды. Если это не так, то система быстрее износится.

Электронное реле давления бывает таких видов:

  1. Силовое, которое организовывает включения силовых контактов на насосную установку;
  2. Управляющее, которое выдает сигнал на силовой отсек управления.

Внимание!  Необходимо сразу определить максимальную мощность включения для данной модели реле и отрегулировать ее.

Особенности конструкции и настройка

Данный механизм представляет собой довольно простую конструкцию, которая состоит из прибора, штуцера и группы клемм для подключения к электрическим кабелям

Данный механизм представляет собой довольно простую конструкцию, которая состоит из прибора, штуцера и группы клемм  для подключения к электрическим кабелям. Регулировка данных давления осуществляется пружинами, которые имеют резьбовые регистраторы.

Рекомендуем к прочтению:

Существует такая закономерность, что чем больше силы припадает на пружины, тем выше нужно давление для включения реле. Принцип такой: когда мы сжимаем пружины, мы увеличиваем значение величины нашего давления.

Внимание! Настройка реле давления по стандарту имеет такое значение: минимальный показатель – 1,5 бар, а максимальный – 3 бар.

Несмотря на это, время от времени механизму нужна регулировка.

Регулировка реле

Регулировка данного устройства – это очень важный процесс, который позволяет вернуть аппарат к полноценному и оптимальному производству

Регулировка данного устройства – это очень важный процесс, который позволяет вернуть аппарат к полноценному и оптимальному производству. Существуют такие нюансы данного процесса:

  • В большинстве случаев реле комплектуется двумя пружинами различного диаметра;
  • Большого диаметра пружина предназначена для контроля и стабилизации уровней показателей;
  • Задание пружины с меньшим диаметром – определить дифференциал уровней;
  • Зажим большой пружины увеличивает самую высокую и самую низкую отметку величины;
  • Зажим маленькой пружины прибавляет к максимальному показателю превосходство над минимальным.

Подключение реле к системе

Для подключения реле к системе вам может помочь данная инструкция

Для подключения реле к системе вам может помочь данная инструкция. Порядок последовательных действий:

  • Процесс монтажа оборудования осуществляется по схеме или прилегающей инструкции;
  • Устанавливаем тройник в нужном месте на трубопроводе, к нему прикрепляем штуцер по диаметру на аппарат реле;
  • С помощью ФУМ-ленты или пенькового каната выполняем герметизацию резьбного соединения;

Важно! В стандартном комплекте к реле идут только гайки, поэтому необходимо самостоятельно приобрести соединение похожее на американку либо  своими руками совершать вращение прибора на тройнике.

  • С помощью кабеля с подходящим сечением для мощности совершаем подключение электрической системы;
  • Устанавливаем клеммы, которые должны иметь надписи по предназначению. Если их нет, то по схеме определить будет не сложно.
  • Если имеется клемма «земля», то необходимо вмонтировать заземляющий кабель.

Рекомендации для правильного выбора реле

Выбирайте аппарат, который предназначен для бытовых работ

Чтобы выбрать наиболее оптимальный вариант для вашего насоса, необходимо придерживаться таких небольших рекомендаций:

  1. Выбирайте аппарат, который предназначен для бытовых работ. Уровень давления не должен превышать 4 бара, так как стандартный оптимальный диапазон варьируется в пределах от 1,4 до 2,8 бар.
  2. Стоит учесть, что чем выше будет дифференциал между максимальным и минимальным уровнем, тем большее количество воды в резервуаре и тем самым уменьшит частоту включения насоса в работу.
  3. Отдавайте предпочтенье моделям известных торговых марок, так как существует огромное количество подделок, что может негативно отразиться на функциональности всей системы.
  4. Положительным будет монтаж манометра на трубопроводе – это даст возможность вам наблюдать за уровнем давления и тем самым оберегать систему от неожиданных ситуаций.

Теперь вы знаете все рабочие нюансы устройства реле и правила эксплуатации!

vodakanazer.ru

Реле давления воды для насоса — устройство и регулировка датчика

Все, без исключения, пользуются домашним водопроводом, и это естественно, ведь без воды невозможно прожить и дня. Нужно варить пищу, умываться и тому подобное. Но мало кто задумывается, каким образом она поступает в квартиры и дома и почему течет всегда с одинаковым напором. Получается, что установлена постоянная величина давления.

По сути, если бы водяной насос, подающий ее в здания, работал постоянно, то, скорее всего, трубы бы уже разорвало, ведь не постоянно же идет расход. А значит, кто-то или что-то должно регулировать циклы включения-выключения , поддерживая напор на определенном уровне. Такая работа может быть выполнена лишь при установке регулирующего устройства, такого, как прессостат.

Именно таким прибором и является реле давления воды для насоса (регулятор давления). По сути, оно работает как датчик давления в системе водоснабжения. Но само по себе подобное устройство действовать не будет, так как для нормальной и полноценной работы подсоединяют еще и гидроаккумулятор, и нужно немного о нем узнать, прежде чем подробно их рассматривать.

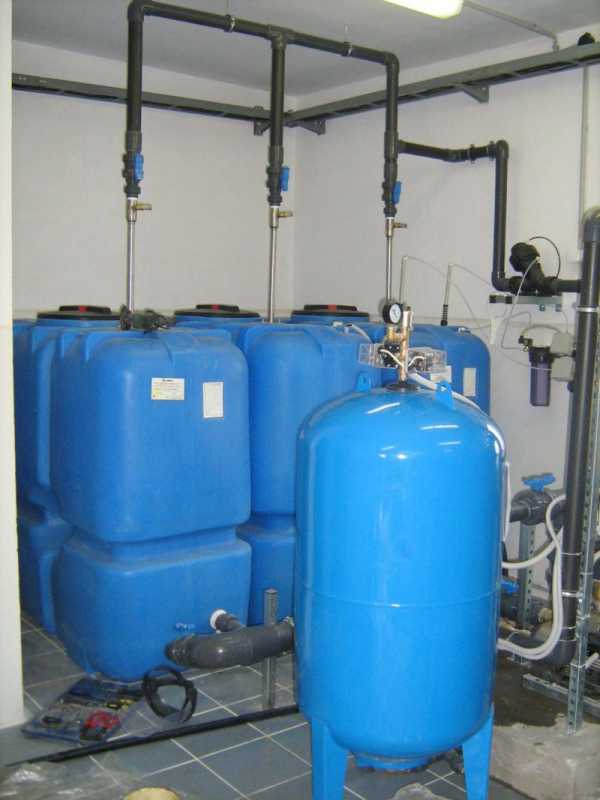

Гидроаккумулятор

Гидроаккумулятором называют резервуар, который делится на равные половины при помощи мембраны. Принцип работы реле давления таков. Одна половина бака заполняется водой, другая — воздухом небольшого давления. Объем содержащейся жидкости, а так же уровень ее напора, регулируется объемом содержащегося воздуха. Увеличиваясь в объемах, он поддерживает необходимое давление.

Как только уровень в системе водоснабжения начинает падать, уходит вода и из бака. В этот момент срабатывает реле гидроаккумулятора, включая насос. Как только набрано необходимое давление в системе, и вода снова заполняет резервуар, реле отключает агрегат.

Напор воды, который обеспечивает нормальную работу бытовых приборов, колеблется в диапазоне от 1.4 до 2.8 атмосфер. Обычно как раз на такие значения и производится регулировка реле давления для гидроаккумулятора, имея нижний предел, при котором оно запускает насос в 1.4 атм., и верхний — отключение при давлении воды в 2.8 атм.

Схема подключения реле давления к насосу

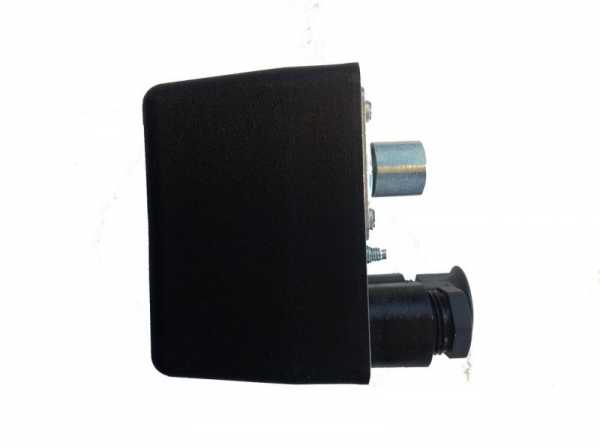

Устройство реле давления

Основные части этого устройства — электрическая и гидравлическая. Контакты, составляющие электрическую часть, замыкаются или размыкаются под воздействием гидравлики, в результате чего включается или отключается питание насоса.

К гидравлической части относятся две регулируемые пружины, которые давят на мембрану. Усиливая или уменьшая их давление, можно регулировать верхний и нижний пределы срабатывания реле.

Гидравлика находится сзади реле и на ней имеется резьбовой штуцер для соединения или выпускная гайка. Конечно, при втором варианте удобнее подключаются остальные узлы насосной станции.

Так же сзади находится и электрическая часть, сами же клеммные колодки контактов скрыты пластиковым кожухом.

Подключение реле давления не составляет особых сложностей (схема подключения показана выше).

Регулировка реле давления для насоса

Естественно, что настройке верхнего и нижнего предела срабатывания реле давления отводится особое внимание. По сути, от правильности подобной работы зависит многое. Это и срок службы насоса, всех соединительных и уплотнительных прокладок, а главное всей системы водоснабжения в целом. А к тому же еще и качество, и долговечность бытовых посудомоечных и стиральных машин, которые будут быстро изнашиваться при подаче низкого давления воды, а потому, настраивая устройство регулирования работы насоса, нужно быть очень внимательным.

Первым делом, при установке реле проверяются заводские настройки. Чаще всего нижний предел у них равен полторы атмосферы, а верхний — две с половиной. Проверяется это при незаполненном гидроаккумуляторе и при снятом напряжении, чаще всего простейшим механическим манометром. Дело в том, что на более точные и высокотехнологичные электронные приборы может повлиять множество факторов — от температуры воздуха и его влажности до банального заряда батареи, а значит, регулировка давления будет неточной. Шкала должна быть как можно меньших значений для снятия наиболее точных показаний.

На гидроаккумуляторе имеется резьба золотника, куда и присоединяется манометр. При этом так же производятся и все последующие замеры, которые необходимо проводить не менее одного раза в месяц. При повторных контрольных замерах вода из системы сливается, питание с насоса отключается. В общем, по сути, насос приводится снова в первоначальное состояние.

Схема в помощь в настройке реле давления

Второй вариант контрольных замеров

Замерить пределы или просто определить давление в гидроаккумуляторе можно и иным способом. Можно понять, уменьшился ли воздух в баке, просто проследив за моментом достижения верхнего предела. Если отключение стало происходить при меньшем давлении воды, необходимо подкачать его в гидроаккумулятор и тем самым повысить нижний предел реле насоса. Так же можно его и понизить, стравив через ниппель. Ну а после отстройки нужно произвести подключение реле к насосу (схема подключения, как уже говорилось, проста).

В любом случае, уровень пределов выставляется согласно предпочтениям владельца, но стоит понимать, что слишком низкие и слишком высокие значения губительно действуют на систему водоснабжения.

Верхний предел

При условии, что насосная станция поставлена уже собранной, заводскими настройками обеспечено и реле. При этом они являются оптимальными для систем водоснабжения. И все же, производя монтаж оборудования, необходима проверка и, по мере надобности . Дело в том, что есть необходимость сверки и согласования работы насосной станции с гидроаккумулятором. К тому же не всегда заводские настройки являются оптимальными для того или иного потребителя. Имеет смысл рассмотреть, как отрегулировать реле давления насосной станции.

Подстройка

Если появилась необходимость, производится регулировка реле давления насосной станции. Для этого нужно придерживаться следующего алгоритма действий, который подробно объясняет, как настроить реле давления:

После регулировки гидроаккумулятора подключается питание насосной станции. Насос начинает закачивать воду в систему водоснабжения и, достигнув верхнего предела давления, автоматически выключится. Нужно следить за давлением воды в системе, так как при нарушении настроек он может не выключиться.

На каждом из агрегатов промаркирован предельно допустимый уровень давления, превышать который нельзя ни при каких обстоятельствах. Даже если подобного не нашлось, определить предел насоса можно по прекращению роста давления в системе. При возникновении подобной ситуации необходимо немедленно отключить установку от электрического питания.

Если максимум не совпал с рекомендованным или нужным конкретному потребителю, нужно открыть крышку реле и подстроить уровень одной из двух малой гайкой.

Регулировочные гайки прессостата

Нижний предел

Подобным способом необходимо проверить и нижний уровень. Перед тем, как подключить питание, открывается слив, и вода удаляется из гидроаккумулятора. Пока она сливается, нужно следить за данными на манометре. По мере снижения давления будет достигнут нижний его предел. При несоответствии уровня производится регулировка большой гайкой на гидравлической части реле. Обычно нижний предел устанавливается на уровне выше давления воздуха в устройстве на 10-15%. В противном случае это чревато быстрым износом мембраны.

Обычно выбирается насос, который не накачивает гидроаккумулятор до предела, а уровни давления имеют разницу около двух атмосфер.

Точная настройка

Для чего бывает нужно отрегулировать реле и как устанавливать точное давление воды?

Такая регулировка проводится, если требуются свои, требуемые именно для эксплуатации в определенных условиях, параметры. К примеру, необходимый верхний предел составляет 3.3 атм., а нижний — 2 атм. Регулировка датчика происходит следующим образом:

  • Включается насос, и бак для воды заполняется до достижения давления в 3.3 атм. по манометру
  • Отключается питание насоса
  • Вращается малая гайка до характерного щелчка срабатывания контактов реле. Кстати, чтобы добавить давление — гайка вращается по часовой стрелке, а чтобы убавить — против. Если раздался звук сработавших контактов, значит верхний предел датчика давления воды в 3.3 атм. выставлен
  • Открывается слив гидроаккумулятора. Давление начинает падать, и по достижении уровня в 2 атм. перекрывается
  • Теперь медленно вращается большая гайка. И снова по звуку сработавших контактов можно понять, что задача выполнена, и нижний предел установлен.

Остается лишь закрыть крышку реле давления воды и, подав питание на насос, проверить работу реле по заданным параметрам.

Конечно, для кого-то оптимальным будет большая разница пределов, для кого-то нет. Дело в том, что при большом интервале гидроаккумулятор будет заполнен и пока вода вытекает из него, насос не работает, экономя тем самым электроэнергию. Но зато и перепады давления в системе будут ощутимыми. При малых перепадах насос включается чаще, но и в системе напор воды будет более ровным.

Схематическое изображение реле давления и его подключение

Разновидности и дополнительные функции

Вообще, подобных реле давления воды в наши дни очень много. Есть те, которые устанавливаются непосредственно на насос, они могут быть влаго- или пылезащищенными. Есть модели с защитой холостого хода. Подобная установка отключает насос при отсутствии воды в системе, не давая ему работать в холостую, тем самым защищая от перегрева и выхода из строя.

Также возможно и наличие других защитных функций. Здесь уже каждый выбирает то, что нужно непосредственно для эксплуатации в определенных условиях.

Конечно, дополнительная защита увеличивает стоимость, но зато и сберегает насос в случае возникновения внештатной ситуации, что, несомненно, важнее.

Стоимость подобного оборудования

Конечно, очень важным моментом при приобретении подобного реле является его стоимость. Средняя цена колеблется от 5 до 120 долларов, а потому очень важно решить для себя, какая ценовая категория будет устраивать и что необходимо получить в итоге за эту сумму, какое устройство будет лучше работать.

Конечно, каждый хотел бы получить брендовое оборудование, но проблема таких установок в том, что чаще всего они слишком чувствительны к нестабильности напряжения и качеству воды в системе. В итоге придется доплачивать еще сверх этой стоимости за покупку различного дополнительных аксессуаров. А потому, в реалиях нашего времени, намного выгоднее и надежнее покупать механические реле давления, а не более дорогие — электронные, хотя те и проще в настройке.

Так же не стоит приобретать и слишком дешевые реле — они очень недолговечны, к тому же имеют низкую точность. Во всем нужно искать «золотую» середину. А потому наиболее приемлемым будет вариант в диапазоне цен от 25 до 35 долларов. Они, как раз, и являются наиболее надежными и качественными, а значит, и прослужат дольше, и точность их будет на хорошем уровне. Именно поэтому средняя ценовая категория подобных устройств наиболее надежна.

И главное — не нужно пренебрегать таким документом, как инструкция, и тогда водопровод всегда будет в порядке, а бытовые приборы для дома прослужат дольше и из крана всегда будет хороший напор.

Похожие статьи:

domelectrik.ru

Реле давления воды для насоса

      Водопроводные сети многих частных домов устроены автономно и не подключены к централизованной магистрали водоснабжения. Вопрос обеспечения водой питьевого качества решается установкой резервуара, наполняемого привозной водой. Очень часто домовладельцы находят выход из положения, пробурив скважину или вырыв колодец до водоносного горизонта. С помощью насоса вода из водозабора по трубопроводу поступает через гидробак в постройки или используется для полива.

Надежность работы системы водоснабжения напрямую зависит от оснащенности насосного оборудования современной автоматикой.

Установка релейной автоматики – усовершенствование с малыми затратами

     В комплект современных насосных станций обязательно входит блок автоматики на основе реле давления, без которого невозможна отлаженная работа системы. Владельцы насосов приобретают и устанавливают насосную автоматику самостоятельно.

     Реле давления помогают автоматически наполнить гидробак и поддерживают давление автономной сети на оптимальном уровне. Это полезное устройство не только избавляет владельцев от лишних хлопот, но и существенно продлевает срок эксплуатации оборудования. Пренебрежение этим важнейшим элементом автоматики приводит к преждевременной поломке дорогостоящего водозаборного оборудования. Реле давления широко применяется и в многоквартирных домах, подключенных от централизованного теплоснабжения, а также во внутридомовых системах горячего водоснабжения (ГВС).

      Если вы приобрели глубинный или скважинный насос, обязательно оборудуйте его блоком автоматики или установите на подающей трубе реле давления. Перед врезкой прибора в линию необходимо разобраться в принципах работы устройства. Заботливый хозяин насосного оборудования должен уметь настроить реле в диапазоне требуемых пороговых значений. Это потребуется, если заводские настройки не подходят под требования системы или давление в сети надо изменить.

     Производителями выпускаются очень недорогие механическое реле (тип РДМ-5), получившие наибольшую популярность среди владельцев.

Стоимость электронных реле с процессорным блоком управления в 3–5 раз больше механических аналогов.

Назначение реле давления

      Во время подачи воды в дом всасывающим устройством в системе создается большое гидравлическое давление. Особенно опасен гидроудар в начальный момент запуска двигателя агрегата или при резком открывании водяных кранов/задвижек при большом напоре воды.

     На долю ударной волны приходится 60% всех прорывов водопровода, она же выводит из строя клапаны, штуцеры, вентили, в основном страдает запорная арматура автономной сети. Чтобы предотвратить пагубные последствия такого воздействия, последовательно с насосом подключается расширительный мембранный бак на 20–100 л воды. Он называется гидроаккумулятором (ГА), его назначение:

• поддержание резервного объема воды для сглаживания пиков потребления.

• принимать выплески воды после гидроудара.

     Однако назначение пневматического гидроаккумулятора состоит не только в этом. Гидроаккумулятор является пневматической водонапорной установкой системы, которая обеспечивает накопление и подачу воды к водоразборным точкам потребителей.

     Назначение реле давления состоит в размыкании или замыкании контактов питания электропривода при достижении определенных пороговых значений давления. Тем самым реле чередует работу насоса и гидроаккумулятора. Оборудованный таким реле гидроаккумулятор дает электрическому мотору «передышки» от повторно-кратковременных включений, ограничивая их количество 12–15 раз в час. Это позволяет не только увеличить рабочий ресурс насосного оборудования, но и более чем на 50% снизить потребление агрегатом электроэнергии.

     Дополнительную экономию затрат может дать оснащение системы мотором в 1,5–2 раза меньшей мощности. Замена маломощным двигателем возможна при достаточном объеме гидробака и правильной настройке реле давления.

Принцип действия релейной автоматики

     Реле давления управляет насосом в зависимости от давления в сети, создаваемым пневмогидроаккумулятором. Гидроаккумулятор подключается после насоса в любом месте основной водоподводящей трубы при помощи тройника. Сам по себе он не создает давление, а только накапливает энергию сжатого газа и передает затем в гидросистему, выталкивая воду из резервуара. Гидроаккумулятор представляет:

• металлический резервуар, разделенный резиновой перегородкой на водяную и воздушную полости;

• просто бак с воздушной грушей внутри, которая может заполняться воздухом или инертным газом.

     В момент включения насоса газ в воздушном резервуаре сжимается мембраной от наполняющей другую часть гидробака воды. Обычно по достижении давления 2,5–3,5 бар (заводские настройки производителей отличаются), срабатывают реле и отключается насос. В дальнейшем процесс передачи давления происходит в обратном порядке и направлен на выталкивание воды. Если кран открыт, вода поступает к потребителям за счет давления сжатого воздуха через разделительную мембрану. Когда давление в баке падает ниже критического значения 1,4–1,8 бар, срабатывает реле давления и контакты возвращаются в нормально замкнутое состояние, подключая насос к сети электропитания.

Особенности конструкции механического реле

     Реле состоит из основания, имеющим два гнезда для двужильного электрокабеля. В одно заводится силовой кабель сети 220 В, 50 Гц, из другого выводится питающей кабель насоса. Провода внутри крепятся раздельно на две клеммные площадки коммутирующего устройства. Контакты реле нормально замкнуты (NC).

Это означает, что при отсутствии воздействия на реле (давления воды), двигатель подключен. Неподалеку от гнезд расположен водяной патрубок диаметром ¼ дюйма для подключения реле к гидроаккумулятору. Сняв патрубок, обнаруживаем резиновую мембрану и поршень с направляющими из 1,5 мм листовой стали.

     С обратной стороны под крышкой расположена подвижная платформа, закрепленная одной стороной шарнирно на основании. Платформа поднимается и опускается под действием поршня, замыкая/размыкая электрические контакты реле. В свою очередь поршень приводится в движение напором воды в патрубке через мембрану. На такой «качельке» закреплены винтами по центру большая, а рядом с ней маленькая пружины. На винты одеты шайбы, а сверху накручены регулировочные винты.

      Следуя аналогии названий таких компонентов пружинного блока напрашивается вопрос: «А не отвечает ли большая пружина отдельно за верхнее, а малая только за нижнее давление, тогда и регулировка существенно упрощается?» На самом деле работа пружин взаимосвязана и основную роль играет большая пружина, отвечающая, в большей степени за уровень нижнего давления, при котором сработает реле. Одной ею вполне можно, регулируя упругость гайкой, выставлять границы как включения, так и отключения реле.

     Только вот дельта, проще говоря разница между ними, будет небольшой. По факту это приведет к частому включению/отключению насоса, которыми можно попросту «загнать» мотор. Малая пружина мягче и расположена дальше на платформе от поршня, а за счет такого рычага еще больше снижается ее упругость. Назначение этой пружины – увеличивать дельту между значением давления включения и отключения.

     Практически она в какой-то момент просто начинает придерживать платформу на шарнире от приподнимания поршнем. Используется малая пружина для подрегулировки верхнего давления. Можно сделать вывод, что конструкция механического реле давления отличается:

• оригинальностью конструкторского решения;

• исключительной простотой и надежностью функционала;

• применяемостью в сборке недорогих деталей и материалов.

Подключение прибора автоматики

     В любом подходящем месте трубопровода между насосом гидроаккумулятором врезается тройник или другой фитинг. К нему прикручивается патрубок реле давления с наружной или внутренней резьбой, обычно она составляет четверть дюйма. Также релейное устройство может быть подключено гибким шлангом непосредственно к пятиходовому штуцеру (пятернику) на выходном отверстии насосной станции. При подключении к нему следует следить, чтобы место подключения располагалось после обратного клапана насоса.

Отладка релейного устройства

     Чтобы отладить работу реле давления, нужно заранее знать пороговые значения срабатывания. Они определяются на стадии проектирования системы расчетным путем. Исходными данными являются технические характеристики гидроаккумулятора и насоса.

      Настройка заключается в установке пороговых значений давления включения Pвкл. и выключения Pвыкл. насосного агрегата. Она производится регулировочными гайками большой и малой пружин, обозначенных на платформе реле буквой P и символом ΔP. Поворот гаек в сторону (+) увеличивает, а в сторону (-) уменьшает жесткость пружин. Соответственно: поворот по часовой стрелке означает увеличение, а против – уменьшение значений выставляемых давлений.

     Для замеров обязательно потребуется манометр. Один бар примерно равен одной атмосфере, поэтому единица градуировки шкалы не имеет значения. Пошагово следует производить следующие действия:

1. Слить воду из системы, для этого отрыть краны и дождаться, пока включится насос. С помощью манометра замерить давление включения.

2. Закрыть краны, замерить давление, при котором реле сработает на выключение электропривода насоса.

3. Если оказалось, что реле настроено не на то давление включения (нижнее), большой гайкой отрегулировать его значение, повторяя пункты 1,2,3 до получения требуемого результата.

4. С помощью гайки малой пружины подрегулировать давление выключения (верхнее), повторяя в приведенной последовательности пункты 1,2,4.

Реле потока с функциями реле давления (прессконтроль)

     Часто причиной поломок является отсутствие воды в системе. Обычно это возникает, если потребление жидкости значительно больше, чем объем колодца, скважины или в результате аварии. Для предотвращения таких неприятностей существует реле давления с защитой от работы всухую. Оно называется реле потока по названию датчика потока на герконовом переключателе, используемом в проточной камере. В таком реле предусмотрено размыкание контактов при падении давления до 0,5 бар. Этот порог срабатывания устанавливается заводом-изготовителем и не подлежит корректировке.

     Реле потока часто называют «прессконтроль-реле». Существуют некоторые неудобства с осуществлением прессконтроля. Если реле потока установлено на насос поверхностного типа, требуется каждый раз перед включением наполнять агрегат водой. Защита прессконтроль-реле срабатывает через 10 – 15 с после работы на сухом ходу. В зависимости от модели перезапуск может производиться вручную кнопкой RESET или автоматически.


teplosniks.ru
